Пристрій для демонстрації інформації і/або об’ємних об’єктів

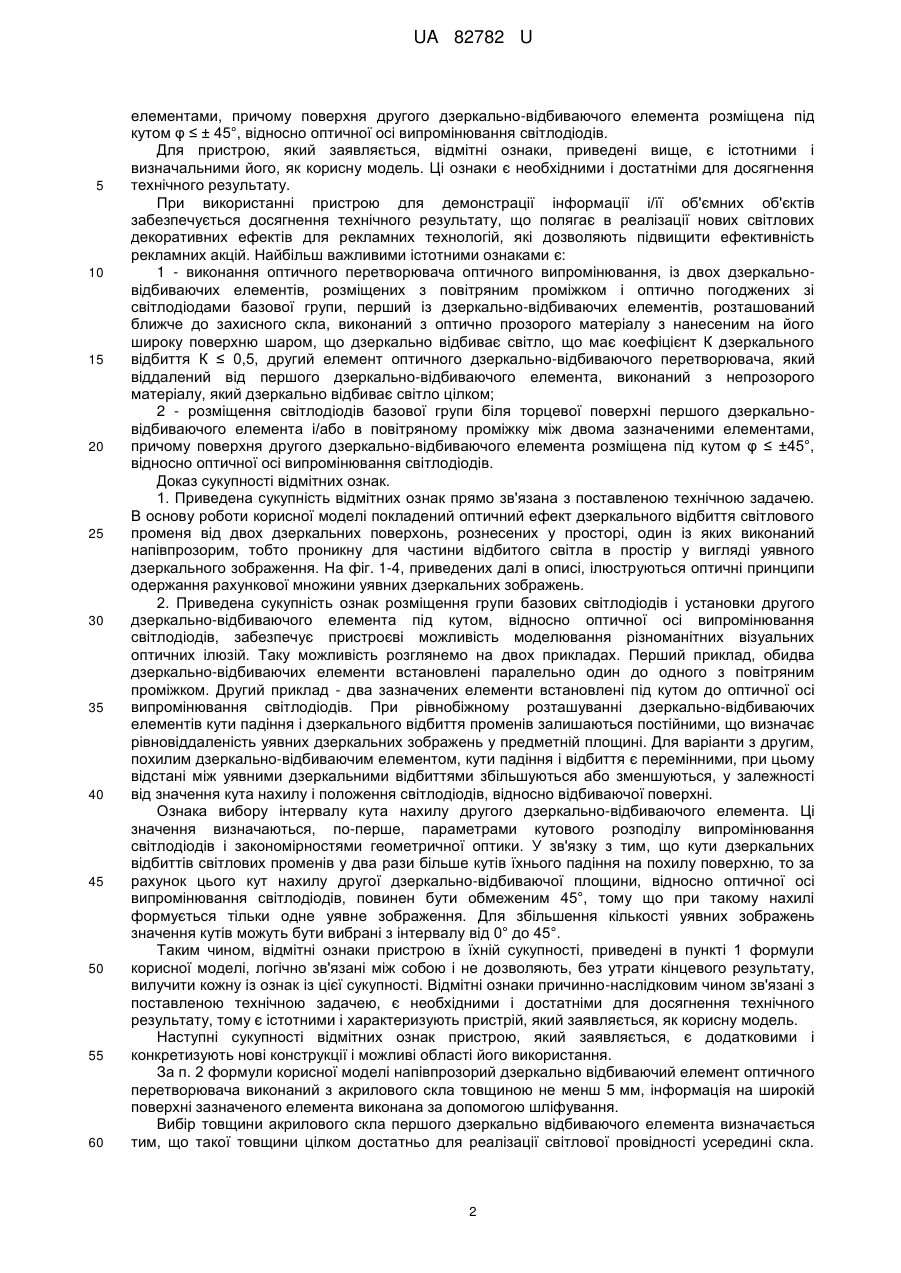

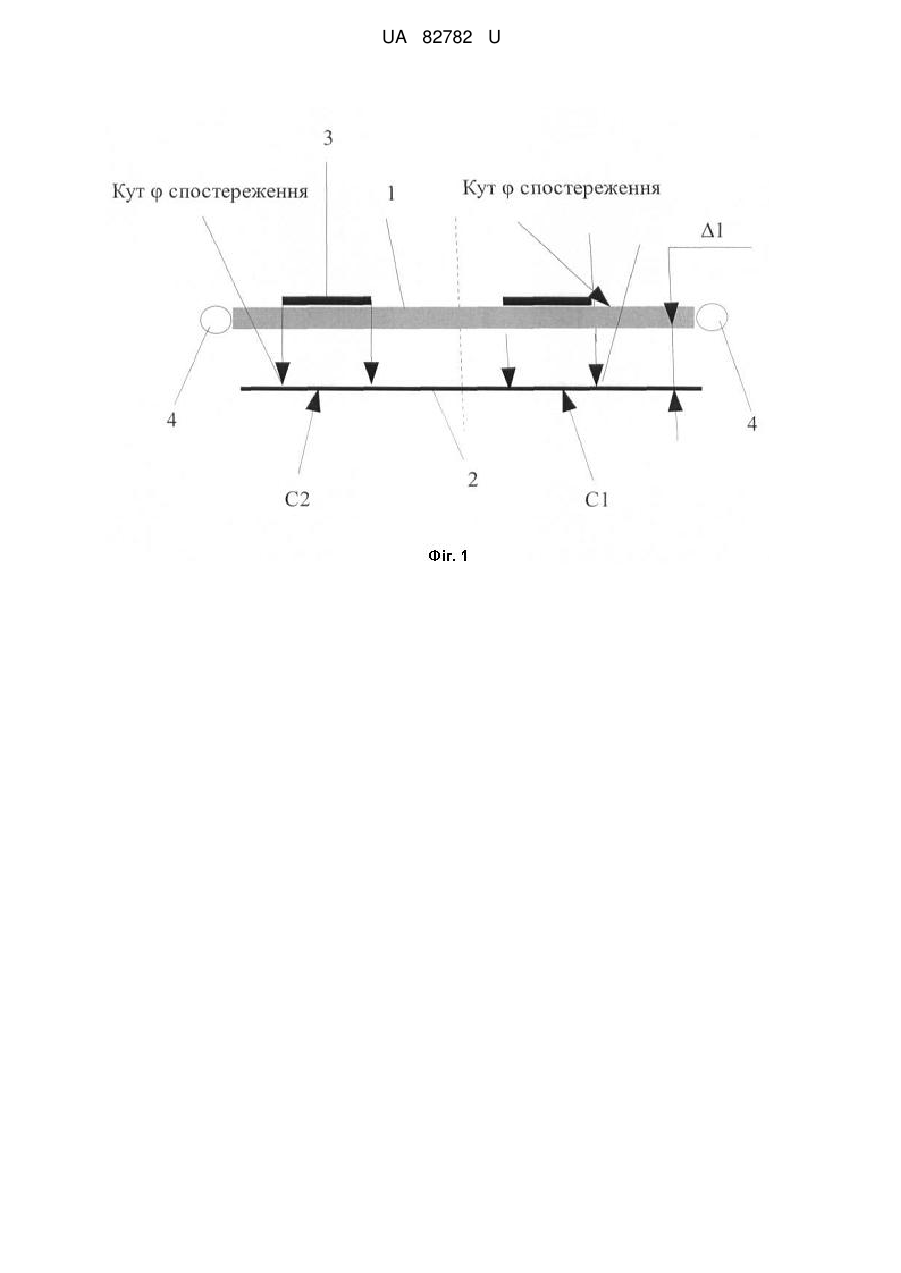

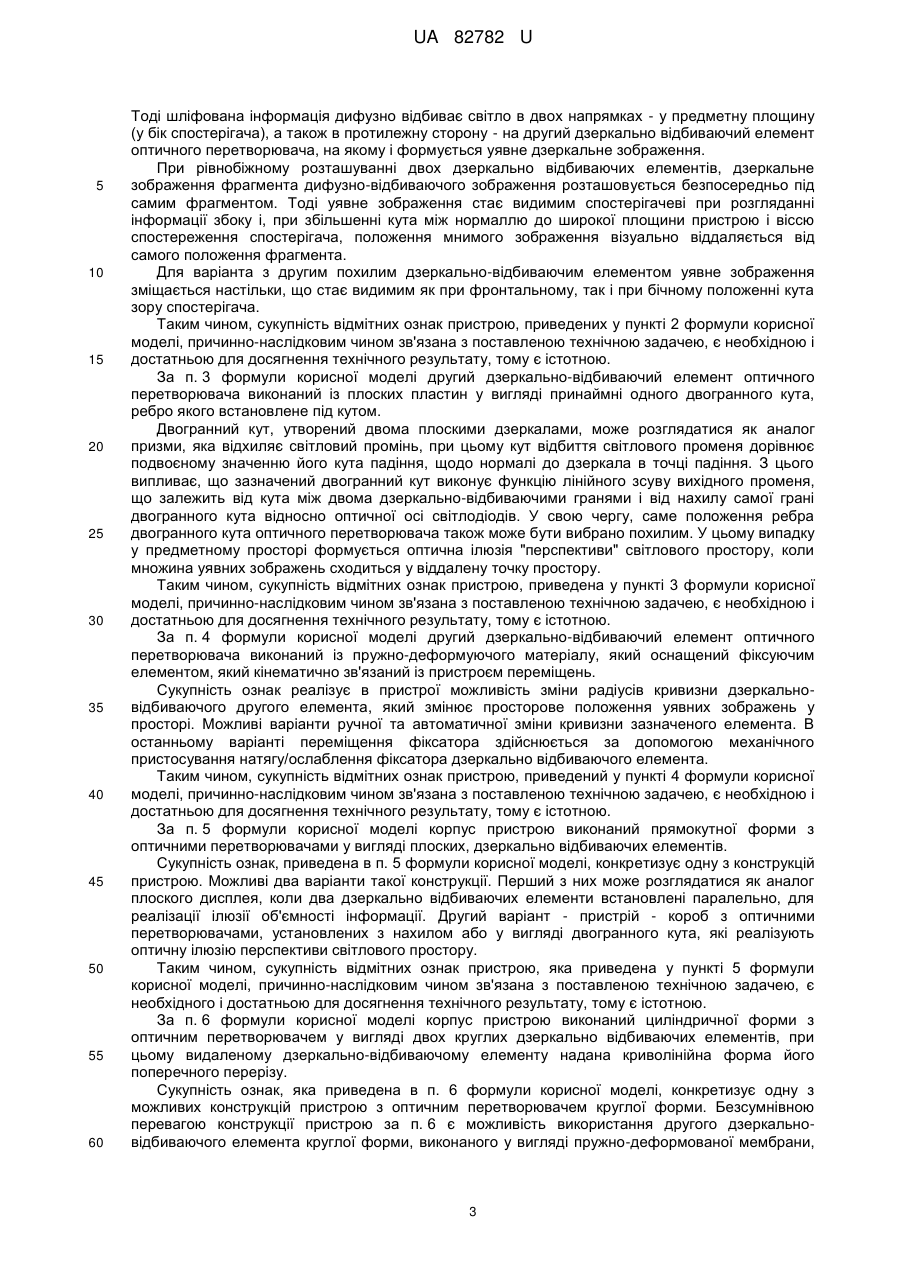

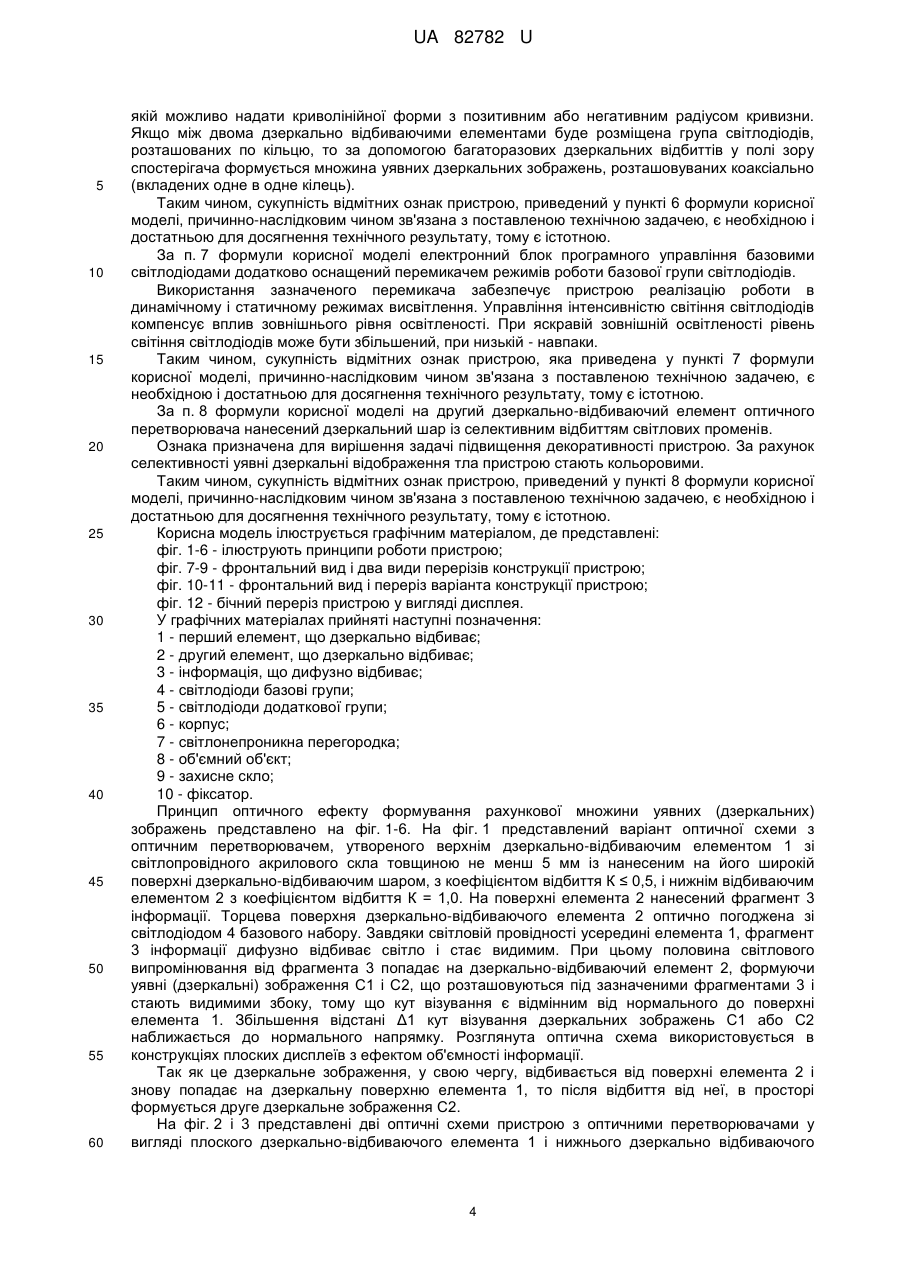

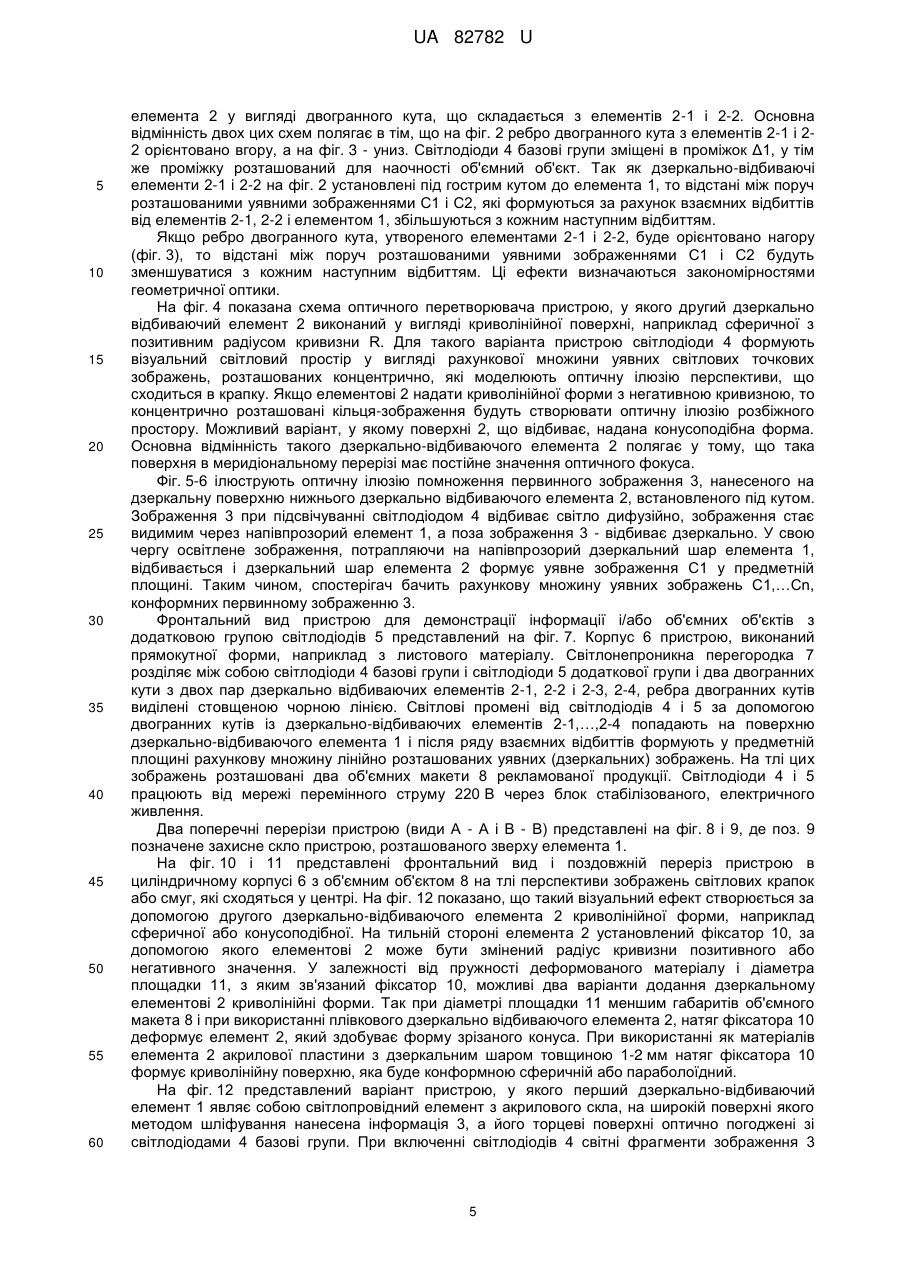

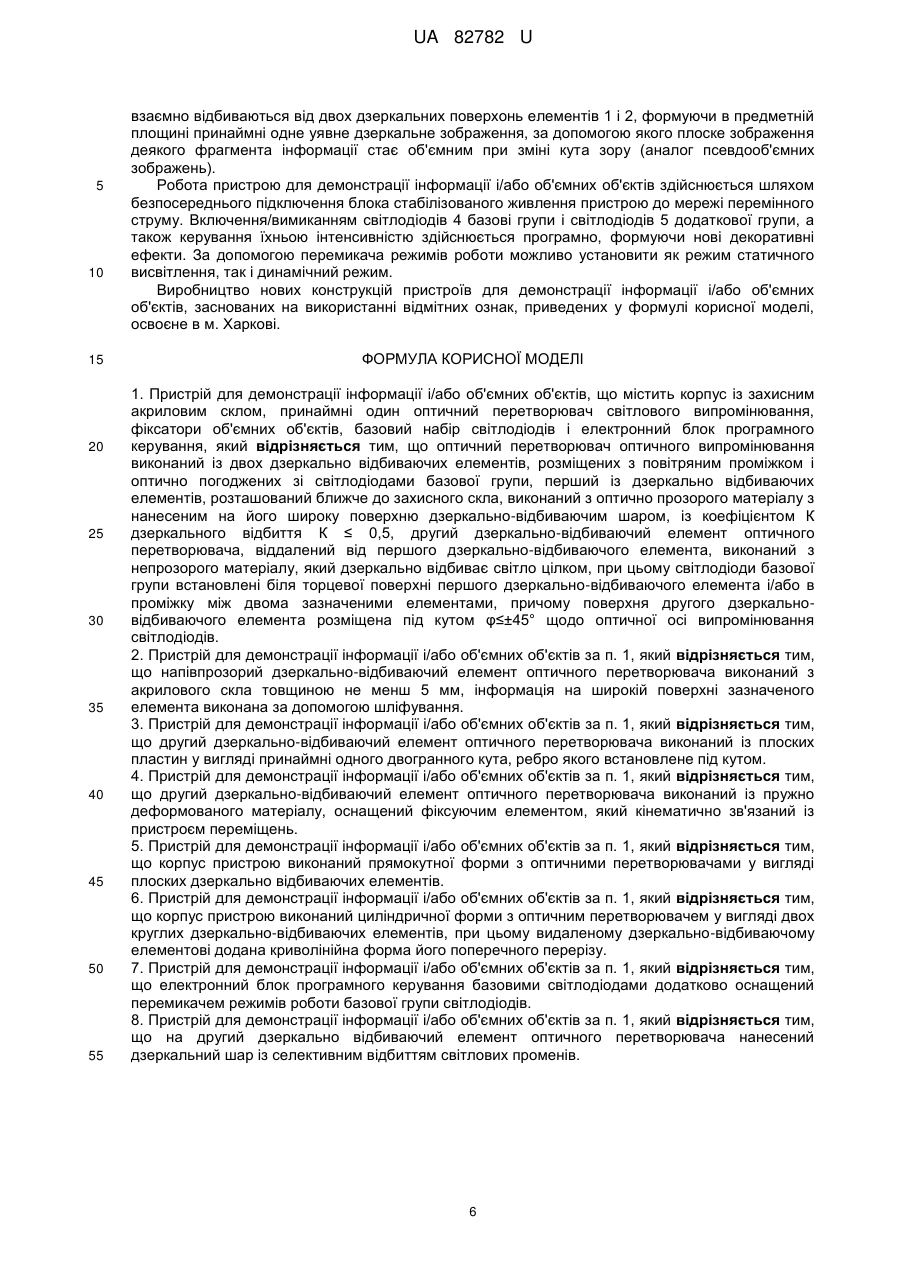

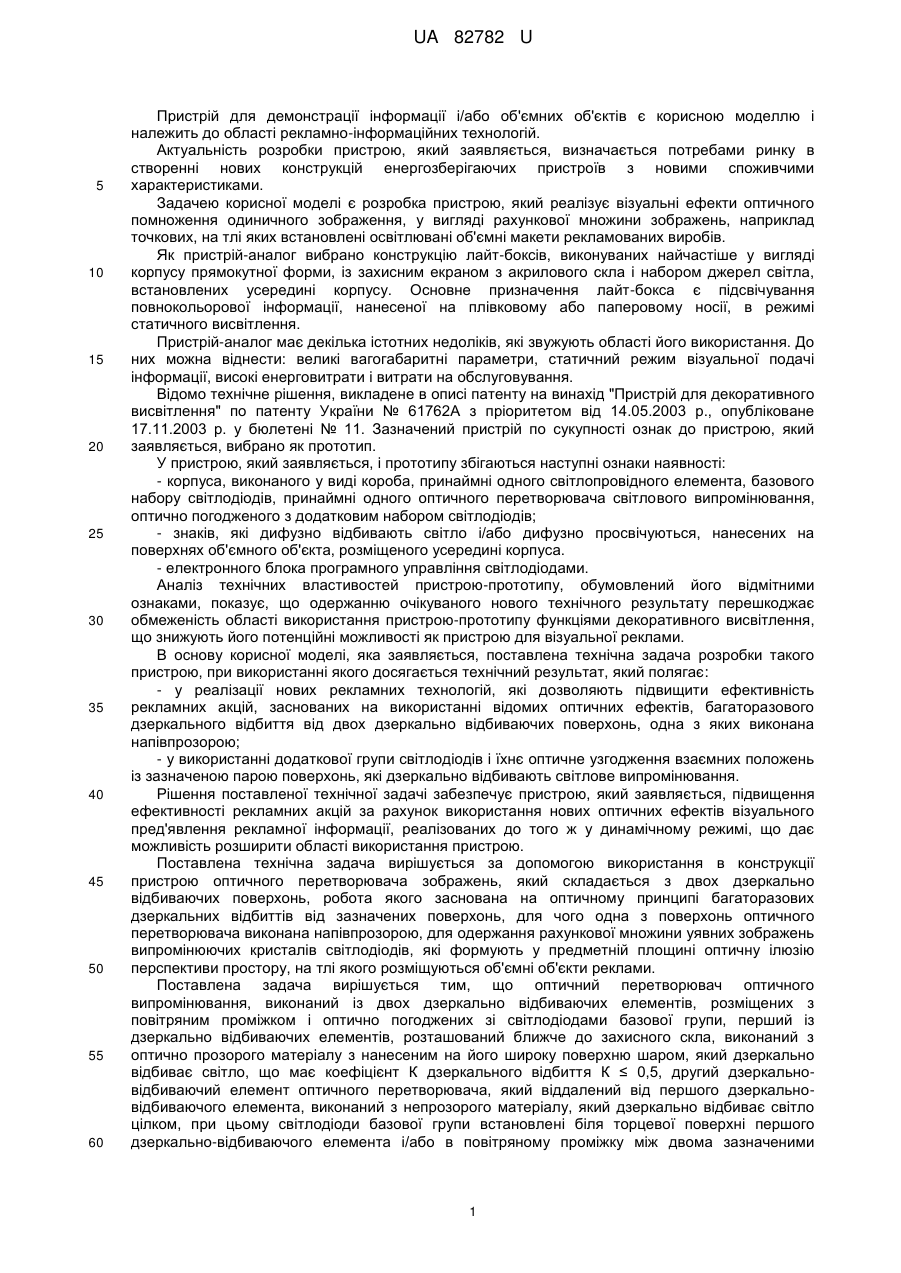

Реферат: Пристрій для демонстрації інформації і/або об'ємних об'єктів містить корпус із захисним акриловим склом, один оптичний перетворювач світлового випромінювання, фіксатори об'ємних об'єктів, базовий набір світлодіодів і електронний блок програмного керування. Оптичний перетворювач оптичного випромінювання виконаний із двох дзеркально-відбиваючих елементів, розміщених з повітряним проміжком і оптично погоджених зі світлодіодами базової групи. Перший із дзеркально-відбиваючих елементів розташований ближче до захисного скла, виконаний з оптично прозорого матеріалу з нанесеним на його широку поверхню дзеркальновідбиваючим шаром, із коефіцієнтом К дзеркального відбиття К≤0,5. Другий дзеркальновідбиваючий елемент оптичного перетворювача, віддалений від першого дзеркальновідбиваючого елемента, виконаний з непрозорого матеріалу, який дзеркально відбиває світло цілком. Світлодіоди базової групи встановлені біля торцевої поверхні першого дзеркальновідбиваючого елемента і/або в проміжку між двома зазначеними елементами. Поверхня другого дзеркально-відбиваючого елемента розміщена під кутом φ ≤ ± 45° щодо оптичної осі випромінювання світлодіодів. UA 82782 U (12) UA 82782 U UA 82782 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для демонстрації інформації і/або об'ємних об'єктів є корисною моделлю і належить до області рекламно-інформаційних технологій. Актуальність розробки пристрою, який заявляється, визначається потребами ринку в створенні нових конструкцій енергозберігаючих пристроїв з новими споживчими характеристиками. Задачею корисної моделі є розробка пристрою, який реалізує візуальні ефекти оптичного помноження одиничного зображення, у вигляді рахункової множини зображень, наприклад точкових, на тлі яких встановлені освітлювані об'ємні макети рекламованих виробів. Як пристрій-аналог вибрано конструкцію лайт-боксів, виконуваних найчастіше у вигляді корпусу прямокутної форми, із захисним екраном з акрилового скла і набором джерел світла, встановлених усередині корпусу. Основне призначення лайт-бокса є підсвічування повнокольорової інформації, нанесеної на плівковому або паперовому носії, в режимі статичного висвітлення. Пристрій-аналог має декілька істотних недоліків, які звужують області його використання. До них можна віднести: великі вагогабаритні параметри, статичний режим візуальної подачі інформації, високі енерговитрати і витрати на обслуговування. Відомо технічне рішення, викладене в описі патенту на винахід "Пристрій для декоративного висвітлення" по патенту України № 61762А з пріоритетом від 14.05.2003 p., опубліковане 17.11.2003 р. у бюлетені № 11. Зазначений пристрій по сукупності ознак до пристрою, який заявляється, вибрано як прототип. У пристрою, який заявляється, і прототипу збігаються наступні ознаки наявності: - корпуса, виконаного у виді короба, принаймні одного світлопровідного елемента, базового набору світлодіодів, принаймні одного оптичного перетворювача світлового випромінювання, оптично погодженого з додатковим набором світлодіодів; - знаків, які дифузно відбивають світло і/або дифузно просвічуються, нанесених на поверхнях об'ємного об'єкта, розміщеного усередині корпуса. - електронного блока програмного управління світлодіодами. Аналіз технічних властивостей пристрою-прототипу, обумовлений його відмітними ознаками, показує, що одержанню очікуваного нового технічного результату перешкоджає обмеженість області використання пристрою-прототипу функціями декоративного висвітлення, що знижують його потенційні можливості як пристрою для візуальної реклами. В основу корисної моделі, яка заявляється, поставлена технічна задача розробки такого пристрою, при використанні якого досягається технічний результат, який полягає: - у реалізації нових рекламних технологій, які дозволяють підвищити ефективність рекламних акцій, заснованих на використанні відомих оптичних ефектів, багаторазового дзеркального відбиття від двох дзеркально відбиваючих поверхонь, одна з яких виконана напівпрозорою; - у використанні додаткової групи світлодіодів і їхнє оптичне узгодження взаємних положень із зазначеною парою поверхонь, які дзеркально відбивають світлове випромінювання. Рішення поставленої технічної задачі забезпечує пристрою, який заявляється, підвищення ефективності рекламних акцій за рахунок використання нових оптичних ефектів візуального пред'явлення рекламної інформації, реалізованих до того ж у динамічному режимі, що дає можливість розширити області використання пристрою. Поставлена технічна задача вирішується за допомогою використання в конструкції пристрою оптичного перетворювача зображень, який складається з двох дзеркально відбиваючих поверхонь, робота якого заснована на оптичному принципі багаторазових дзеркальних відбиттів від зазначених поверхонь, для чого одна з поверхонь оптичного перетворювача виконана напівпрозорою, для одержання рахункової множини уявних зображень випромінюючих кристалів світлодіодів, які формують у предметній площині оптичну ілюзію перспективи простору, на тлі якого розміщуються об'ємні об'єкти реклами. Поставлена задача вирішується тим, що оптичний перетворювач оптичного випромінювання, виконаний із двох дзеркально відбиваючих елементів, розміщених з повітряним проміжком і оптично погоджених зі світлодіодами базової групи, перший із дзеркально відбиваючих елементів, розташований ближче до захисного скла, виконаний з оптично прозорого матеріалу з нанесеним на його широку поверхню шаром, який дзеркально відбиває світло, що має коефіцієнт К дзеркального відбиття К ≤ 0,5, другий дзеркальновідбиваючий елемент оптичного перетворювача, який віддалений від першого дзеркальновідбиваючого елемента, виконаний з непрозорого матеріалу, який дзеркально відбиває світло цілком, при цьому світлодіоди базової групи встановлені біля торцевої поверхні першого дзеркально-відбиваючого елемента і/або в повітряному проміжку між двома зазначеними 1 UA 82782 U 5 10 15 20 25 30 35 40 45 50 55 60 елементами, причому поверхня другого дзеркально-відбиваючого елемента розміщена під кутом φ ≤ ± 45°, відносно оптичної осі випромінювання світлодіодів. Для пристрою, який заявляється, відмітні ознаки, приведені вище, є істотними і визначальними його, як корисну модель. Ці ознаки є необхідними і достатніми для досягнення технічного результату. При використанні пристрою для демонстрації інформації і/її об'ємних об'єктів забезпечується досягнення технічного результату, що полягає в реалізації нових світлових декоративних ефектів для рекламних технологій, які дозволяють підвищити ефективність рекламних акцій. Найбільш важливими істотними ознаками є: 1 - виконання оптичного перетворювача оптичного випромінювання, із двох дзеркальновідбиваючих елементів, розміщених з повітряним проміжком і оптично погоджених зі світлодіодами базової групи, перший із дзеркально-відбиваючих елементів, розташований ближче до захисного скла, виконаний з оптично прозорого матеріалу з нанесеним на його широку поверхню шаром, що дзеркально відбиває світло, що має коефіцієнт К дзеркального відбиття К ≤ 0,5, другий елемент оптичного дзеркально-відбиваючого перетворювача, який віддалений від першого дзеркально-відбиваючого елемента, виконаний з непрозорого матеріалу, який дзеркально відбиває світло цілком; 2 - розміщення світлодіодів базової групи біля торцевої поверхні першого дзеркальновідбиваючого елемента і/або в повітряному проміжку між двома зазначеними елементами, причому поверхня другого дзеркально-відбиваючого елемента розміщена під кутом φ ≤ ±45°, відносно оптичної осі випромінювання світлодіодів. Доказ сукупності відмітних ознак. 1. Приведена сукупність відмітних ознак прямо зв'язана з поставленою технічною задачею. В основу роботи корисної моделі покладений оптичний ефект дзеркального відбиття світлового променя від двох дзеркальних поверхонь, рознесених у просторі, один із яких виконаний напівпрозорим, тобто проникну для частини відбитого світла в простір у вигляді уявного дзеркального зображення. На фіг. 1-4, приведених далі в описі, ілюструються оптичні принципи одержання рахункової множини уявних дзеркальних зображень. 2. Приведена сукупність ознак розміщення групи базових світлодіодів і установки другого дзеркально-відбиваючого елемента під кутом, відносно оптичної осі випромінювання світлодіодів, забезпечує пристроєві можливість моделювання різноманітних візуальних оптичних ілюзій. Таку можливість розглянемо на двох прикладах. Перший приклад, обидва дзеркально-відбиваючих елементи встановлені паралельно один до одного з повітряним проміжком. Другий приклад - два зазначених елементи встановлені під кутом до оптичної осі випромінювання світлодіодів. При рівнобіжному розташуванні дзеркально-відбиваючих елементів кути падіння і дзеркального відбиття променів залишаються постійними, що визначає рівновіддаленість уявних дзеркальних зображень у предметній площині. Для варіанти з другим, похилим дзеркально-відбиваючим елементом, кути падіння і відбиття є перемінними, при цьому відстані між уявними дзеркальними відбиттями збільшуються або зменшуються, у залежності від значення кута нахилу і положення світлодіодів, відносно відбиваючої поверхні. Ознака вибору інтервалу кута нахилу другого дзеркально-відбиваючого елемента. Ці значення визначаються, по-перше, параметрами кутового розподілу випромінювання світлодіодів і закономірностями геометричної оптики. У зв'язку з тим, що кути дзеркальних відбиттів світлових променів у два рази більше кутів їхнього падіння на похилу поверхню, то за рахунок цього кут нахилу другої дзеркально-відбиваючої площини, відносно оптичної осі випромінювання світлодіодів, повинен бути обмеженим 45°, тому що при такому нахилі формується тільки одне уявне зображення. Для збільшення кількості уявних зображень значення кутів можуть бути вибрані з інтервалу від 0° до 45°. Таким чином, відмітні ознаки пристрою в їхній сукупності, приведені в пункті 1 формули корисної моделі, логічно зв'язані між собою і не дозволяють, без утрати кінцевого результату, вилучити кожну із ознак із цієї сукупності. Відмітні ознаки причинно-наслідковим чином зв'язані з поставленою технічною задачею, є необхідними і достатніми для досягнення технічного результату, тому є істотними і характеризують пристрій, який заявляється, як корисну модель. Наступні сукупності відмітних ознак пристрою, який заявляється, є додатковими і конкретизують нові конструкції і можливі області його використання. За п. 2 формули корисної моделі напівпрозорий дзеркально відбиваючий елемент оптичного перетворювача виконаний з акрилового скла товщиною не менш 5 мм, інформація на широкій поверхні зазначеного елемента виконана за допомогою шліфування. Вибір товщини акрилового скла першого дзеркально відбиваючого елемента визначається тим, що такої товщини цілком достатньо для реалізації світлової провідності усередині скла. 2 UA 82782 U 5 10 15 20 25 30 35 40 45 50 55 60 Тоді шліфована інформація дифузно відбиває світло в двох напрямках - у предметну площину (у бік спостерігача), а також в протилежну сторону - на другий дзеркально відбиваючий елемент оптичного перетворювача, на якому і формується уявне дзеркальне зображення. При рівнобіжному розташуванні двох дзеркально відбиваючих елементів, дзеркальне зображення фрагмента дифузно-відбиваючого зображення розташовується безпосередньо під самим фрагментом. Тоді уявне зображення стає видимим спостерігачеві при розгляданні інформації збоку і, при збільшенні кута між нормаллю до широкої площини пристрою і віссю спостереження спостерігача, положення мнимого зображення візуально віддаляється від самого положення фрагмента. Для варіанта з другим похилим дзеркально-відбиваючим елементом уявне зображення зміщається настільки, що стає видимим як при фронтальному, так і при бічному положенні кута зору спостерігача. Таким чином, сукупність відмітних ознак пристрою, приведених у пункті 2 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. За п. 3 формули корисної моделі другий дзеркально-відбиваючий елемент оптичного перетворювача виконаний із плоских пластин у вигляді принаймні одного двогранного кута, ребро якого встановлене під кутом. Двогранний кут, утворений двома плоскими дзеркалами, може розглядатися як аналог призми, яка відхиляє світловий промінь, при цьому кут відбиття світлового променя дорівнює подвоєному значенню його кута падіння, щодо нормалі до дзеркала в точці падіння. З цього випливає, що зазначений двогранний кут виконує функцію лінійного зсуву вихідного променя, що залежить від кута між двома дзеркально-відбиваючими гранями і від нахилу самої грані двогранного кута відносно оптичної осі світлодіодів. У свою чергу, саме положення ребра двогранного кута оптичного перетворювача також може бути вибрано похилим. У цьому випадку у предметному просторі формується оптична ілюзія "перспективи" світлового простору, коли множина уявних зображень сходиться у віддалену точку простору. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 3 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. За п. 4 формули корисної моделі другий дзеркально-відбиваючий елемент оптичного перетворювача виконаний із пружно-деформуючого матеріалу, який оснащений фіксуючим елементом, який кінематично зв'язаний із пристроєм переміщень. Сукупність ознак реалізує в пристрої можливість зміни радіусів кривизни дзеркальновідбиваючого другого елемента, який змінює просторове положення уявних зображень у просторі. Можливі варіанти ручної та автоматичної зміни кривизни зазначеного елемента. В останньому варіанті переміщення фіксатора здійснюється за допомогою механічного пристосування натягу/ослаблення фіксатора дзеркально відбиваючого елемента. Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 4 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. За п. 5 формули корисної моделі корпус пристрою виконаний прямокутної форми з оптичними перетворювачами у вигляді плоских, дзеркально відбиваючих елементів. Сукупність ознак, приведена в п. 5 формули корисної моделі, конкретизує одну з конструкцій пристрою. Можливі два варіанти такої конструкції. Перший з них може розглядатися як аналог плоского дисплея, коли два дзеркально відбиваючих елементи встановлені паралельно, для реалізації ілюзії об'ємності інформації. Другий варіант - пристрій - короб з оптичними перетворювачами, установлених з нахилом або у вигляді двогранного кута, які реалізують оптичну ілюзію перспективи світлового простору. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 5 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідного і достатньою для досягнення технічного результату, тому є істотною. За п. 6 формули корисної моделі корпус пристрою виконаний циліндричної форми з оптичним перетворювачем у вигляді двох круглих дзеркально відбиваючих елементів, при цьому видаленому дзеркально-відбиваючому елементу надана криволінійна форма його поперечного перерізу. Сукупність ознак, яка приведена в п. 6 формули корисної моделі, конкретизує одну з можливих конструкцій пристрою з оптичним перетворювачем круглої форми. Безсумнівною перевагою конструкції пристрою за п. 6 є можливість використання другого дзеркальновідбиваючого елемента круглої форми, виконаного у вигляді пружно-деформованої мембрани, 3 UA 82782 U 5 10 15 20 25 30 35 40 45 50 55 60 якій можливо надати криволінійної форми з позитивним або негативним радіусом кривизни. Якщо між двома дзеркально відбиваючими елементами буде розміщена група світлодіодів, розташованих по кільцю, то за допомогою багаторазових дзеркальних відбиттів у полі зору спостерігача формується множина уявних дзеркальних зображень, розташовуваних коаксіально (вкладених одне в одне кілець). Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 6 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. За п. 7 формули корисної моделі електронний блок програмного управління базовими світлодіодами додатково оснащений перемикачем режимів роботи базової групи світлодіодів. Використання зазначеного перемикача забезпечує пристрою реалізацію роботи в динамічному і статичному режимах висвітлення. Управління інтенсивністю світіння світлодіодів компенсує вплив зовнішнього рівня освітленості. При яскравій зовнішній освітленості рівень світіння світлодіодів може бути збільшений, при низькій - навпаки. Таким чином, сукупність відмітних ознак пристрою, яка приведена у пункті 7 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. За п. 8 формули корисної моделі на другий дзеркально-відбиваючий елемент оптичного перетворювача нанесений дзеркальний шар із селективним відбиттям світлових променів. Ознака призначена для вирішення задачі підвищення декоративності пристрою. За рахунок селективності уявні дзеркальні відображення тла пристрою стають кольоровими. Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 8 формули корисної моделі, причинно-наслідковим чином зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. Корисна модель ілюструється графічним матеріалом, де представлені: фіг. 1-6 - ілюструють принципи роботи пристрою; фіг. 7-9 - фронтальний вид і два види перерізів конструкції пристрою; фіг. 10-11 - фронтальний вид і переріз варіанта конструкції пристрою; фіг. 12 - бічний переріз пристрою у вигляді дисплея. У графічних матеріалах прийняті наступні позначення: 1 - перший елемент, що дзеркально відбиває; 2 - другий елемент, що дзеркально відбиває; 3 - інформація, що дифузно відбиває; 4 - світлодіоди базові групи; 5 - світлодіоди додаткової групи; 6 - корпус; 7 - світлонепроникна перегородка; 8 - об'ємний об'єкт; 9 - захисне скло; 10 - фіксатор. Принцип оптичного ефекту формування рахункової множини уявних (дзеркальних) зображень представлено на фіг. 1-6. На фіг. 1 представлений варіант оптичної схеми з оптичним перетворювачем, утвореного верхнім дзеркально-відбиваючим елементом 1 зі світлопровідного акрилового скла товщиною не менш 5 мм із нанесеним на його широкій поверхні дзеркально-відбиваючим шаром, з коефіцієнтом відбиття К ≤ 0,5, і нижнім відбиваючим елементом 2 з коефіцієнтом відбиття К = 1,0. На поверхні елемента 2 нанесений фрагмент 3 інформації. Торцева поверхня дзеркально-відбиваючого елемента 2 оптично погоджена зі світлодіодом 4 базового набору. Завдяки світловій провідності усередині елемента 1, фрагмент 3 інформації дифузно відбиває світло і стає видимим. При цьому половина світлового випромінювання від фрагмента 3 попадає на дзеркально-відбиваючий елемент 2, формуючи уявні (дзеркальні) зображення С1 і С2, що розташовуються під зазначеними фрагментами 3 і стають видимими збоку, тому що кут візування є відмінним від нормального до поверхні елемента 1. Збільшення відстані Δ1 кут візування дзеркальних зображень С1 або С2 наближається до нормального напрямку. Розглянута оптична схема використовується в конструкціях плоских дисплеїв з ефектом об'ємності інформації. Так як це дзеркальне зображення, у свою чергу, відбивається від поверхні елемента 2 і знову попадає на дзеркальну поверхню елемента 1, то після відбиття від неї, в просторі формується друге дзеркальне зображення С2. На фіг. 2 і 3 представлені дві оптичні схеми пристрою з оптичними перетворювачами у вигляді плоского дзеркально-відбиваючого елемента 1 і нижнього дзеркально відбиваючого 4 UA 82782 U 5 10 15 20 25 30 35 40 45 50 55 60 елемента 2 у вигляді двогранного кута, що складається з елементів 2-1 і 2-2. Основна відмінність двох цих схем полягає в тім, що на фіг. 2 ребро двогранного кута з елементів 2-1 і 22 орієнтовано вгору, а на фіг. 3 - униз. Світлодіоди 4 базові групи зміщені в проміжок Δ1, у тім же проміжку розташований для наочності об'ємний об'єкт. Так як дзеркально-відбиваючі елементи 2-1 і 2-2 на фіг. 2 установлені під гострим кутом до елемента 1, то відстані між поруч розташованими уявними зображеннями С1 і С2, які формуються за рахунок взаємних відбиттів від елементів 2-1, 2-2 і елементом 1, збільшуються з кожним наступним відбиттям. Якщо ребро двогранного кута, утвореного елементами 2-1 і 2-2, буде орієнтовано нагору (фіг. 3), то відстані між поруч розташованими уявними зображеннями С1 і С2 будуть зменшуватися з кожним наступним відбиттям. Ці ефекти визначаються закономірностями геометричної оптики. На фіг. 4 показана схема оптичного перетворювача пристрою, у якого другий дзеркально відбиваючий елемент 2 виконаний у вигляді криволінійної поверхні, наприклад сферичної з позитивним радіусом кривизни R. Для такого варіанта пристрою світлодіоди 4 формують візуальний світловий простір у вигляді рахункової множини уявних світлових точкових зображень, розташованих концентрично, які моделюють оптичну ілюзію перспективи, що сходиться в крапку. Якщо елементові 2 надати криволінійної форми з негативною кривизною, то концентрично розташовані кільця-зображення будуть створювати оптичну ілюзію розбіжного простору. Можливий варіант, у якому поверхні 2, що відбиває, надана конусоподібна форма. Основна відмінність такого дзеркально-відбиваючого елемента 2 полягає у тому, що така поверхня в меридіональному перерізі має постійне значення оптичного фокуса. Фіг. 5-6 ілюструють оптичну ілюзію помноження первинного зображення 3, нанесеного на дзеркальну поверхню нижнього дзеркально відбиваючого елемента 2, встановленого під кутом. Зображення 3 при підсвічуванні світлодіодом 4 відбиває світло дифузійно, зображення стає видимим через напівпрозорий елемент 1, а поза зображення 3 - відбиває дзеркально. У свою чергу освітлене зображення, потрапляючи на напівпрозорий дзеркальний шар елемента 1, відбивається і дзеркальний шар елемента 2 формує уявне зображення С1 у предметній площині. Таким чином, спостерігач бачить рахункову множину уявних зображень С1,…Сn, конформних первинному зображенню 3. Фронтальний вид пристрою для демонстрації інформації і/або об'ємних об'єктів з додатковою групою світлодіодів 5 представлений на фіг. 7. Корпус 6 пристрою, виконаний прямокутної форми, наприклад з листового матеріалу. Світлонепроникна перегородка 7 розділяє між собою світлодіоди 4 базові групи і світлодіоди 5 додаткової групи і два двогранних кути з двох пар дзеркально відбиваючих елементів 2-1, 2-2 і 2-3, 2-4, ребра двогранних кутів виділені стовщеною чорною лінією. Світлові промені від світлодіодів 4 і 5 за допомогою двогранних кутів із дзеркально-відбиваючих елементів 2-1,…,2-4 попадають на поверхню дзеркально-відбиваючого елемента 1 і після ряду взаємних відбиттів формують у предметній площині рахункову множину лінійно розташованих уявних (дзеркальних) зображень. На тлі цих зображень розташовані два об'ємних макети 8 рекламованої продукції. Світлодіоди 4 і 5 працюють від мережі перемінного струму 220 В через блок стабілізованого, електричного живлення. Два поперечні перерізи пристрою (види А - А і В - В) представлені на фіг. 8 і 9, де поз. 9 позначене захисне скло пристрою, розташованого зверху елемента 1. На фіг. 10 і 11 представлені фронтальний вид і поздовжній переріз пристрою в циліндричному корпусі 6 з об'ємним об'єктом 8 на тлі перспективи зображень світлових крапок або смуг, які сходяться у центрі. На фіг. 12 показано, що такий візуальний ефект створюється за допомогою другого дзеркально-відбиваючого елемента 2 криволінійної форми, наприклад сферичної або конусоподібної. На тильній стороні елемента 2 установлений фіксатор 10, за допомогою якого елементові 2 може бути змінений радіус кривизни позитивного або негативного значення. У залежності від пружності деформованого матеріалу і діаметра площадки 11, з яким зв'язаний фіксатор 10, можливі два варіанти додання дзеркальному елементові 2 криволінійні форми. Так при діаметрі площадки 11 меншим габаритів об'ємного макета 8 і при використанні плівкового дзеркально відбиваючого елемента 2, натяг фіксатора 10 деформує елемент 2, який здобуває форму зрізаного конуса. При використанні як матеріалів елемента 2 акрилової пластини з дзеркальним шаром товщиною 1-2 мм натяг фіксатора 10 формує криволінійну поверхню, яка буде конформною сферичній або параболоїдний. На фіг. 12 представлений варіант пристрою, у якого перший дзеркально-відбиваючий елемент 1 являє собою світлопровідний елемент з акрилового скла, на широкій поверхні якого методом шліфування нанесена інформація 3, а його торцеві поверхні оптично погоджені зі світлодіодами 4 базові групи. При включенні світлодіодів 4 світні фрагменти зображення 3 5 UA 82782 U 5 10 15 20 25 30 35 40 45 50 55 взаємно відбиваються від двох дзеркальних поверхонь елементів 1 і 2, формуючи в предметній площині принаймні одне уявне дзеркальне зображення, за допомогою якого плоске зображення деякого фрагмента інформації стає об'ємним при зміні кута зору (аналог псевдооб'ємних зображень). Робота пристрою для демонстрації інформації і/або об'ємних об'єктів здійснюється шляхом безпосереднього підключення блока стабілізованого живлення пристрою до мережі перемінного струму. Включення/вимиканням світлодіодів 4 базові групи і світлодіодів 5 додаткової групи, а також керування їхньою інтенсивністю здійснюється програмно, формуючи нові декоративні ефекти. За допомогою перемикача режимів роботи можливо установити як режим статичного висвітлення, так і динамічний режим. Виробництво нових конструкцій пристроїв для демонстрації інформації і/або об'ємних об'єктів, заснованих на використанні відмітних ознак, приведених у формулі корисної моделі, освоєне в м. Харкові. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для демонстрації інформації і/або об'ємних об'єктів, що містить корпус із захисним акриловим склом, принаймні один оптичний перетворювач світлового випромінювання, фіксатори об'ємних об'єктів, базовий набір світлодіодів і електронний блок програмного керування, який відрізняється тим, що оптичний перетворювач оптичного випромінювання виконаний із двох дзеркально відбиваючих елементів, розміщених з повітряним проміжком і оптично погоджених зі світлодіодами базової групи, перший із дзеркально відбиваючих елементів, розташований ближче до захисного скла, виконаний з оптично прозорого матеріалу з нанесеним на його широку поверхню дзеркально-відбиваючим шаром, із коефіцієнтом К дзеркального відбиття К ≤ 0,5, другий дзеркально-відбиваючий елемент оптичного перетворювача, віддалений від першого дзеркально-відбиваючого елемента, виконаний з непрозорого матеріалу, який дзеркально відбиває світло цілком, при цьому світлодіоди базової групи встановлені біля торцевої поверхні першого дзеркально-відбиваючого елемента і/або в проміжку між двома зазначеними елементами, причому поверхня другого дзеркальновідбиваючого елемента розміщена під кутом φ≤±45° щодо оптичної осі випромінювання світлодіодів. 2. Пристрій для демонстрації інформації і/або об'ємних об'єктів за п. 1, який відрізняється тим, що напівпрозорий дзеркально-відбиваючий елемент оптичного перетворювача виконаний з акрилового скла товщиною не менш 5 мм, інформація на широкій поверхні зазначеного елемента виконана за допомогою шліфування. 3. Пристрій для демонстрації інформації і/або об'ємних об'єктів за п. 1, який відрізняється тим, що другий дзеркально-відбиваючий елемент оптичного перетворювача виконаний із плоских пластин у вигляді принаймні одного двогранного кута, ребро якого встановлене під кутом. 4. Пристрій для демонстрації інформації і/або об'ємних об'єктів за п. 1, який відрізняється тим, що другий дзеркально-відбиваючий елемент оптичного перетворювача виконаний із пружно деформованого матеріалу, оснащений фіксуючим елементом, який кінематично зв'язаний із пристроєм переміщень. 5. Пристрій для демонстрації інформації і/або об'ємних об'єктів за п. 1, який відрізняється тим, що корпус пристрою виконаний прямокутної форми з оптичними перетворювачами у вигляді плоских дзеркально відбиваючих елементів. 6. Пристрій для демонстрації інформації і/або об'ємних об'єктів за п. 1, який відрізняється тим, що корпус пристрою виконаний циліндричної форми з оптичним перетворювачем у вигляді двох круглих дзеркально-відбиваючих елементів, при цьому видаленому дзеркально-відбиваючому елементові додана криволінійна форма його поперечного перерізу. 7. Пристрій для демонстрації інформації і/або об'ємних об'єктів за п. 1, який відрізняється тим, що електронний блок програмного керування базовими світлодіодами додатково оснащений перемикачем режимів роботи базової групи світлодіодів. 8. Пристрій для демонстрації інформації і/або об'ємних об'єктів за п. 1, який відрізняється тим, що на другий дзеркально відбиваючий елемент оптичного перетворювача нанесений дзеркальний шар із селективним відбиттям світлових променів. 6 UA 82782 U 7 UA 82782 U 8 UA 82782 U 9 UA 82782 U 10 UA 82782 U 11 UA 82782 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
