Спосіб і пристрій для представлення звітів зворотного зв’язку у системі радіозв’язку

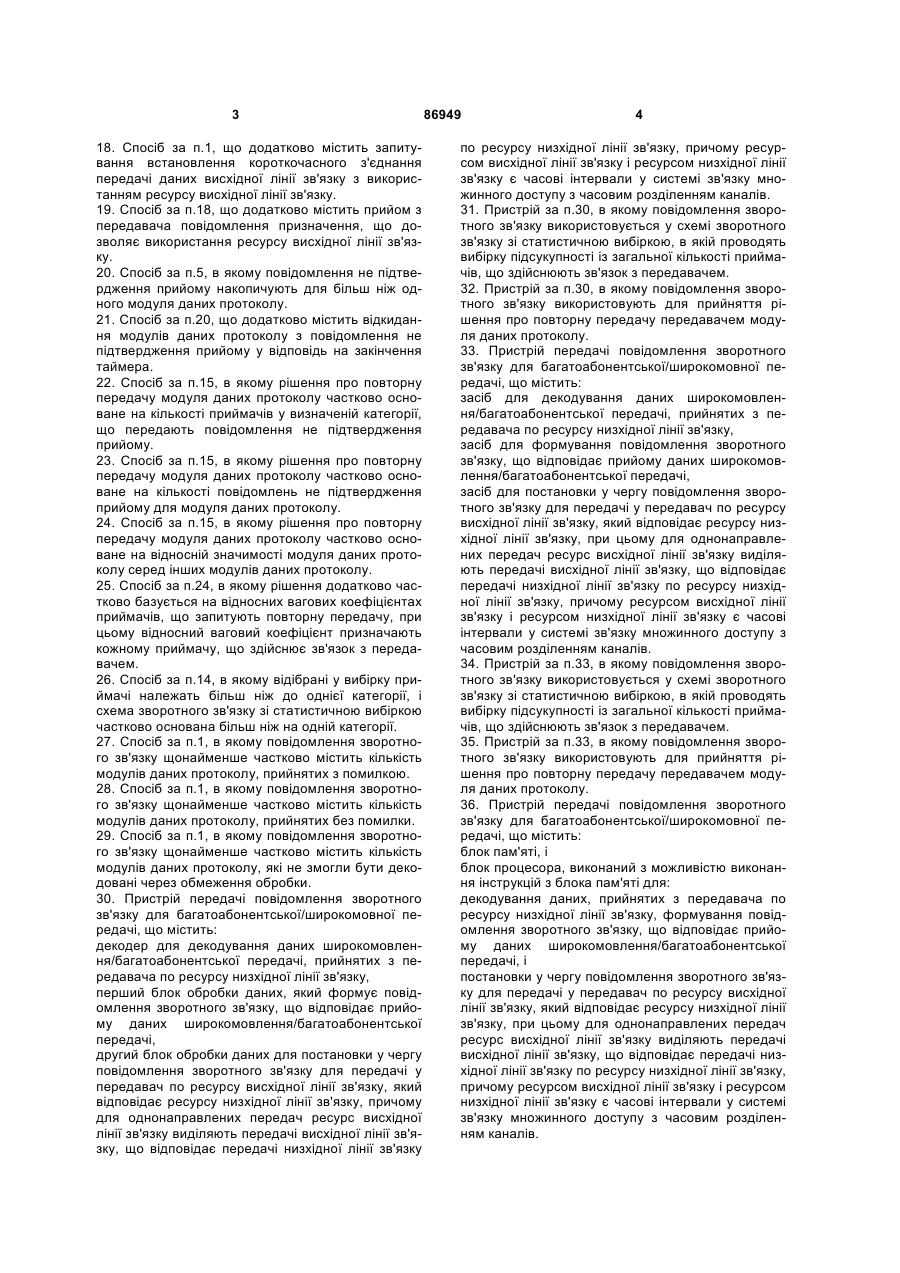

1. Спосіб передачі повідомлення зворотного зв'язку для багатоабонентської/широкомовної передачі, що містить: декодування даних широкомовлення/багатоабонентської передачі, прийнятих з передавача по ресурсу низхідної лінії зв'язку, формування повідомлення зворотного зв'язку, що відповідає прийому даних широкомовлення/багатоабонентської передачі, постановку у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, причому для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку, причому ресурсом висхідної лінії зв'язку і ресурсом низхідної лінії зв'язку є часові інтервали в системі зв'язку множинного доступу з часовим розділенням каналів. 2. Спосіб за п.1, в якому система зв'язку є системою з дуплексною передачею даних з частотним розділенням каналів. 3. Спосіб за п.1, в якому система зв'язку є системою з дуплексною передачею даних з часовим розділенням каналів. 4. Спосіб за п.1, в якому повідомлення зворотного зв'язку щонайменше частково містить повідомлення підтвердження прийому. 2 (19) 1 3 18. Спосіб за п.1, що додатково містить запитування встановлення короткочасного з'єднання передачі даних висхідної лінії зв'язку з використанням ресурсу висхідної лінії зв'язку. 19. Спосіб за п.18, що додатково містить прийом з передавача повідомлення призначення, що дозволяє використання ресурсу висхідної лінії зв'язку. 20. Спосіб за п.5, в якому повідомлення не підтвердження прийому накопичують для більш ніж одного модуля даних протоколу. 21. Спосіб за п.20, що додатково містить відкидання модулів даних протоколу з повідомлення не підтвердження прийому у відповідь на закінчення таймера. 22. Спосіб за п.15, в якому рішення про повторну передачу модуля даних протоколу частково основане на кількості приймачів у визначеній категорії, що передають повідомлення не підтвердження прийому. 23. Спосіб за п.15, в якому рішення про повторну передачу модуля даних протоколу частково основане на кількості повідомлень не підтвердження прийому для модуля даних протоколу. 24. Спосіб за п.15, в якому рішення про повторну передачу модуля даних протоколу частково основане на відносній значимості модуля даних протоколу серед інших модулів даних протоколу. 25. Спосіб за п.24, в якому рішення додатково частково базується на відносних вагових коефіцієнтах приймачів, що запитують повторну передачу, при цьому відносний ваговий коефіцієнт призначають кожному приймачу, що здійснює зв'язок з передавачем. 26. Спосіб за п.14, в якому відібрані у вибірку приймачі належать більш ніж до однієї категорії, і схема зворотного зв'язку зі статистичною вибіркою частково основана більш ніж на одній категорії. 27. Спосіб за п.1, в якому повідомлення зворотного зв'язку щонайменше частково містить кількість модулів даних протоколу, прийнятих з помилкою. 28. Спосіб за п.1, в якому повідомлення зворотного зв'язку щонайменше частково містить кількість модулів даних протоколу, прийнятих без помилки. 29. Спосіб за п.1, в якому повідомлення зворотного зв'язку щонайменше частково містить кількість модулів даних протоколу, які не змогли бути декодовані через обмеження обробки. 30. Пристрій передачі повідомлення зворотного зв'язку для багатоабонентської/широкомовної передачі, що містить: декодер для декодування даних широкомовлення/багатоабонентської передачі, прийнятих з передавача по ресурсу низхідної лінії зв'язку, перший блок обробки даних, який формує повідомлення зворотного зв'язку, що відповідає прийому даних широкомовлення/багатоабонентської передачі, другий блок обробки даних для постановки у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, причому для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку 86949 4 по ресурсу низхідної лінії зв'язку, причому ресурсом висхідної лінії зв'язку і ресурсом низхідної лінії зв'язку є часові інтервали у системі зв'язку множинного доступу з часовим розділенням каналів. 31. Пристрій за п.30, в якому повідомлення зворотного зв'язку використовується у схемі зворотного зв'язку зі статистичною вибіркою, в якій проводять вибірку підсукупності із загальної кількості приймачів, що здійснюють зв'язок з передавачем. 32. Пристрій за п.30, в якому повідомлення зворотного зв'язку використовують для прийняття рішення про повторну передачу передавачем модуля даних протоколу. 33. Пристрій передачі повідомлення зворотного зв'язку для багатоабонентської/широкомовної передачі, що містить: засіб для декодування даних широкомовлення/багатоабонентської передачі, прийнятих з передавача по ресурсу низхідної лінії зв'язку, засіб для формування повідомлення зворотного зв'язку, що відповідає прийому даних широкомовлення/багатоабонентської передачі, засіб для постановки у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, при цьому для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку, причому ресурсом висхідної лінії зв'язку і ресурсом низхідної лінії зв'язку є часові інтервали у системі зв'язку множинного доступу з часовим розділенням каналів. 34. Пристрій за п.33, в якому повідомлення зворотного зв'язку використовується у схемі зворотного зв'язку зі статистичною вибіркою, в якій проводять вибірку підсукупності із загальної кількості приймачів, що здійснюють зв'язок з передавачем. 35. Пристрій за п.33, в якому повідомлення зворотного зв'язку використовують для прийняття рішення про повторну передачу передавачем модуля даних протоколу. 36. Пристрій передачі повідомлення зворотного зв'язку для багатоабонентської/широкомовної передачі, що містить: блок пам'яті, і блок процесора, виконаний з можливістю виконання інструкцій з блока пам'яті для: декодування даних, прийнятих з передавача по ресурсу низхідної лінії зв'язку, формування повідомлення зворотного зв'язку, що відповідає прийому даних широкомовлення/багатоабонентської передачі, і постановки у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, при цьому для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку, причому ресурсом висхідної лінії зв'язку і ресурсом низхідної лінії зв'язку є часові інтервали у системі зв'язку множинного доступу з часовим розділенням каналів. 5 Даний винахід, в основному, відноситься до радіозв'язку і, більш конкретно, до представлення звітів зворотного зв'язку у системах радіозв'язку. В останні роки продовжують швидко вдосконалюватися можливості і ефективність систем зв'язку у світлі деяких технологічних досягнень та вдосконалень відносно архітектури мережі передачі даних, обробки сигналів і протоколів. У галузі радіозв'язку були розроблені різні протоколи і стандарти множинного доступу для підвищення пропускної здатності системи і узгодження з швидко зростаючим попитом користувачів. Ці різні стандарти і схеми множинного доступу включають в себе множинний доступ з часовим розділенням каналів (TDMA, МДЧасР), множинний доступ з частотним розділенням каналів (FDMA, МДЧастР), множинний доступ з кодовим розділенням каналів (CDMA, МДКР) і множинний доступ з ортогональним частотним розділенням каналів (OFDMA, МДОЧастР) і т.д. В основному, у системі, в якій застосовується спосіб TDMA, кожному користувачеві надана можливість передавати інформацію у призначених або виділених йому часових інтервалах, у той час як система FDMA забезпечує можливість передачі кожним користувачем інформації на визначеній частоті, призначеній цьому визначеному користувачеві. Система CDMA, навпаки, є системою з розширеним спектром, яка забезпечує можливість передачі різними користувачами інформації на одній частоті і одночасно, призначаючи унікальний код кожному користувачеві. У системі OFDMА високошвидкісний потік даних розщеплюють або розділяють на деяку кількість потоків даних більш низької швидкості, які передають одночасно паралельно по деякій кількості піднесучих (які також тут називаються піднесучими частотами). Кожний користувач у системі OFDMA забезпечений підсукупністю доступних піднесучих для передачі інформації. У зв'язку з цим були встановлені різні внутрішні і міжнародні стандарти, включаючи Вдосконалений Мобільний телефонний зв'язок (AMPS, MT3), Глобальну систему мобільного зв'язку (GSM, ГСМ) і cdmaOne. Технологія множинного доступу з кодовим розділенням каналів (CDMA) була введена у стільникових системах зв'язку на початку 1990-х з розробкою стандарту IS-95. В останнє десятиріччя система IS-95 істотно розвинулася і склалася внаслідок розширених редакцій IS-95 А і В у 1994р. і 1998p., відповідно. IS-95-А/В і декілька пов'язаних стандартів формують основу технології стільникового зв'язку другого покоління, яка також відома як cdmaOne. Розробка 3G для cdmaOne складається з сукупності стандартів, відомих як cdma2000, яка вперше була введена у 1999р. з публікацією Випуску 0 IS-2000. У середині 2000р. була опублікована версія Випуску А з доданням підтримки додаткової сигналізації для таких ознак, як нові загальні канали, узгодження якості обслуговування (QoS), вдос 86949 6 коналена аутентифікація, шифрування і супутні служби. Система cdma2000 була розроблена зворотно сумісною з існуючими мовними терміналами і мережами cdmaOne. Декілька стандартів, що базуються на CDMA, і їх опис відносно узгоджених систем мобільного зв'язку третього покоління (3G) були розроблені і схвалені міжнародним союзом телекомунікацій (ITU, МСТ) і відомі, як ІМТ-2000. ІМТ-2000 підтримує режими і дуплексної передачі даних з часовим розділенням каналів (TDD, ДЧасР), і дуплексної передачі даних з частотним розділенням каналів (FDD, ДЧастР). У більш загальному режимі FDD використовуються різні діапазони частот для несучих висхідної лінії зв'язку і низхідної лінії зв'язку, розділені фіксованою частотою, у той час як у системах TDD використовується один діапазон частот і для висхідної лінії зв'язку і для низхідної лінії зв'язку. Низхідною лінією зв'язку є лінія зв'язку з базової станції у термінал користувача. Висхідною лінією зв'язку є лінія зв'язку з термінала користувача у базову станцію. Проект партнерства (щодо мереж зв'язку) 3-го покоління (3GPP) є спільною угодою, яка була введена у грудні 1998р. Спочатку сферою дії 3GPP було створення глобально застосовних Технічних Описів і Технічних Звітів для системи мобільного зв'язку 3-го покоління. Згодом сфера дії була змінена для включення підтримки і розробки Технічних Описів і Технічних Звітів Глобальної системи мобільного зв'язку (GSM), включаючи розвинені технології радіодоступу (наприклад, узагальнені послуги пакетної радіопередачі (GPRS, УППР) і Поліпшені швидкості передачі даних для еволюції GSM, (EDGE), WCDMA і т.д.) Були розроблені різні види служб, які були реалізовані у різних системах, що функціонують на основі різних стандартів, згаданих вище. Наприклад, служба Мультимедійного широкомовлення/Багатоабонентської передачі (MBMS, МШБП), яка здійснюється (1) однією базовою станцією для декількох терміналів користувача і (2) несиметрично відносно низхідної лінії зв'язку у тому, що здійснюється більш високошвидкісна передача даних на низхідній лінії зв'язку у порівнянні з висхідною лінією зв'язку. Також, в основному, користувачі MBMS не забезпечують ніякого виду зворотного зв'язку у мережу зв'язку, що включає інформацію зворотного зв'язку або повідомлення зворотного зв'язку. Однак, наявність можливості зворотного зв'язку (навіть з низькою швидкістю передачі даних) буде безсумнівно корисною для системи зв'язку. Переваги зворотного зв'язку включають в себе можливість повторної передачі системою зв'язку втрачених пакетів даних, а також адаптацію передачі даних до умов експлуатації. Отже, існує потреба у терміналах користувача (які тут також називаються мобільними станціями або MS (MC)) для сигналізації відносно якості обслуговування для широкомовлення/багатоабонентської передачі 7 і забезпечення зворотного зв'язку на статистичній основі або на "по-дійній" основі. Зворотний зв'язок з абонентських пунктів у базову станцію для багатоабонентської/широкомовної передачі даних виконується за допомогою декодування даних широкомовлення/багатоабонентської передачі, прийнятих з передавача по ресурсу низхідної лінії зв'язку, формування повідомлення зворотного зв'язку, що відповідає прийому даних широкомовлення/багатоабонентської передачі, і постановки у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку. Використовуваний ресурс висхідної лінії зв'язку відповідає ресурсу низхідної лінії зв'язку, що використовується для багатоабонентської/широкомовної передачі. Для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку. Пристрій, який передає повідомлення зворотного зв'язку для широкомовлення/багатоабонентської передачі, може містити декодер для декодування даних широкомовлення/багатоабонентської передачі, прийнятих з передавача по ресурсу низхідної лінії зв'язку, перший блок обробки даних для формування повідомлення зворотного зв'язку, що відповідає прийому даних широкомовлення/багатоабонентської передачі, і другий блок обробки даних для постановки у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, причому для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку. Пристрій, який передає повідомлення зворотного зв'язку для широкомовлення/багатоабонентської передачі, може містити засіб для декодування даних широкомовлення/багатоабонентської передачі, прийнятих з передавача по ресурсу низхідної лінії зв'язку, засіб для формування повідомлення зворотного зв'язку, що відповідає прийому даних широкомовлення/багагоабонентської передачі, і засіб для постановки у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, причому для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку. Пристрій, який передає повідомлення зворотного зв'язку для широкомовлення/багатоабонентської передачі, може містити пам'ять і процесор, виконаний з можливістю виконання інструкцій з пам'яті для декодування даних широкомовлення/багатоабонентської передачі, прийнятих з передавача по ресурсу низхідної лінії зв'язку, формування повідомлення зворотного зв'язку, що відповідає прийому даних широкомов 86949 8 лення/багатоабонентської передачі, і постановки у чергу повідомлення зворотного зв'язку для передачі у передавач по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, причому для однонаправлених передач ресурс висхідної лінії зв'язку виділяють передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку. Фіг.1 - блок-схема системи зв'язку, в якій реалізовуються принципи даного винаходу. Фіг.2 - приклад системи TDMA, в якій для ресурсу низхідної лінії зв'язку виділяють ресурс висхідної лінії зв'язку. Фіг.3 - схема послідовності операцій, що ілюструє процес, відповідно до одного варіанту здійснення даного винаходу. Фіг.4 - схема послідовності операцій, що ілюструє процес, відповідно до одного варіанту здійснення даного винаходу. Фіг.5 - блок-схема частини пристрою приймача, відповідно до одного варіанту здійснення даного винаходу. Тут слово "можливий" використовується у значенні "такий, що служить як приклад, можливий варіант або ілюстрація". Будь-який варіант здійснення, описаний тут як "можливий", не повинен розглядатися, як переважний або такий, що має перевагу над іншими варіантами здійснення. Потрібно зазначити, що хоча описані тут принципи даного розкриття зосереджені на системах MBMS для WCDMA і GSM, вони не повинні обмежуватися WCDMA і GSM і повинні бути застосовні також до інших систем. Служба MBMS включена у стандарт WCDMA, відповідно до технічного опису 3GPP TS 25.346 V6.1.0 (2004-06), і у стандарт GSM, відповідно до технічного опису 3GPP TS 43.246 ν0.14.1 (2004-06). В основному, варіанти здійснення даного розкриття застосовуються до широкомовлення/багатоабонентської передачі у системі зв'язку, в якій для однонаправленої передачі ресурс висхідної лінії зв'язку повинен бути виділений передачі висхідної лінії зв'язку, що відповідає передачі низхідної лінії зв'язку по ресурсу низхідної лінії зв'язку. Тут термін ресурс означає будь-який із засобів для розподілу множинного доступу у системі зв'язку, включаючи канал, часовий інтервал, діапазон частот, код, піднесучу і т. д. або будь-яку комбінацію вказаних засобів. Однонаправлена передача є звичайним режимом передачі у системі радіозв'язку. Базова станція передає одну передачу в один термінал користувача. Типовою однонаправленою передачею буде мовний телефонний виклик. Тут базова станція передає дані, що містять частини мовного виклику по ресурсу низхідної лінії зв'язку, і термінал користувача передає дані по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку. Для багатьох систем зв'язку, включаючи ті, які базуються на стандарті GSM, коли встановлена лінія зв'язку, ресурс низхідної лінії зв'язку виділяється і відповідає ресурсу висхідної лінії зв'язку. При багатоабонентській/широкомовній передачі базова станція передає одну передачу декільком користувачам. Крім того, зв'язок є несиметричним у тому, що існує більша кількість даних, що пере 9 даються по низхідній лінії зв'язку, ніж даних, що передаються по висхідній лінії зв'язку. Якщо існує виділений ресурс висхідної лінії зв'язку для кожного ресурсу низхідної лінії зв'язку, і через несиметричну передачу використовується більша кількість ресурсів низхідної лінії зв'язку, то деякі з ресурсів висхідної лінії зв'язку не використовуються. Ці невикористані ресурси висхідної лінії зв'язку можуть використовуватися для передачі повідомлень зворотного зв'язку з терміналів користувача у базову станцію. Фіг.1 - блок-схема системи зв'язку, в якій реалізовуються принципи даного винаходу. Як зображено на Фіг.1, система 100 містить різні термінали 110 користувача (UT, ТК) і базові станції 120 (BS, БС). Термінали 110 користувача також визначаються як термінали користувача, віддалені станції, абонентські пункти. Термінали 110 користувача можуть бути мобільними (у цьому випадку вони можуть бути визначені також як мобільні станції) або стаціонарними. В одному варіанті здійснення кожна базова станція 120 може здійснювати зв'язок з однією або великою кількістю терміналів 110 користувача по лінії зв'язку, що називається прямою лінією зв'язку або низхідною лінією зв'язку (DL, НЛ). Кожний термінал 110 користувача може здійснювати зв'язок з однією або великою кількістю базових станцій 120 по лінії зв'язку, що називається зворотною лінією зв'язку або висхідною лінією зв'язку (UL, ВЛ). Як зображено на Фіг.1, система 100 додатково містить контролер 130 базової станції (CBS, КБС) для координування і передачі даних керування між терміналами 110 користувача і базовими станціями 120. Як також зображено на Фіг.1, контролер 130 базової станції може бути з'єднаний з мережею 190 зв'язку з комутацією каналів (наприклад, PSTN) через центр 170 комутації мобільного зв'язку (MSC, ЦКМ) і/або з мережею 150 зв'язку з комутацією пакетів (наприклад, IP-мережею зв'язку) через вузол 140 обслуговування пакетної передачі даних (також тут визначений як інтерфейс мережі зв'язку з комутацією пакетів). Як тут описується, в одному варіанті здійснення, кожна базова станція 120 може містити планувальник (не зображений) для координування і планування передач даних з відповідної базової станції 120 у різні термінали 110 користувача, які обслуговуються базовою станцією 120, що відповідає їм. В іншому варіанті здійснення планувальник може бути реалізований всередині BSC 130 для координування і планування передач даних для всіх базових станцій 120, які з'єднані з CBS 130. Іншими словами, місцеположення планувальника може бути вибране в залежності від того, яка потрібна обробка планування, централізована або розподілена. Як згадано вище, широкомовлення/багатоабонентська передача є несиметричною службою (велика частина трафіку здійснюється по низхідній лінії зв'язку). MSBS є можливим варіантом багатоабонентської/широкомовної служби, але варіанти здійснення у даному розкритті можуть також використовуватися для будь-якої багатоабонентської/широкомовної служби або для будь-якої служби, яка є несиметричною в описа 86949 10 ному вище значенні. Радіоінтерфейс GSM базується на структурі TDMA, яка добре відповідає для двосторонніх служб (наприклад, мови). У цій структурі, коли у низхідній лінії зв'язку (DL) використовується заданий часовий інтервал, також використовується відповідний часовий інтервал висхідної лінії зв'язку (UL). Очевидно, це не застосовується до MBMS. Оскільки MBMS здійснюється в одному або більшій кількості часових інтервалів низхідної лінії зв'язку, не всі відповідні часові інтервали висхідної лінії зв'язку витрачаються і використовуються для перенесення мовних розмов. Отже, вони складають діапазон робочих частот, який може використовуватися для сигналізації відносно якості обслуговування MBMS з використанням повідомлень зворотного зв'язку, як пояснюється більш детально нижче. Повідомлення зворотного зв'язку може передаватися мобільною станцією автономно або у відповідь на вказівку, передану базовою станцією. Фіг.2 - можливий варіант системи TDMA, в якій для ресурсу низхідної лінії зв'язку виділяють ресурс висхідної лінії зв'язку. Фіг.2 зображає можливий варіант низхідної лінії 200А зв'язку і висхідної лінії 200В зв'язку TDMA, подібної до низхідної і висхідної ліній зв'язку у радіоінтерфейсі GSM. Часові інтервали 210А-260А знаходяться на низхідній лінії 200А зв'язку. Часові інтервали 210В-260В знаходяться на висхідній лінії 200В зв'язку. Кожний часовий інтервал на низхідній лінії зв'язку має відповідний часовий інтервал. Наприклад, часовий інтервал 210А на низхідній лінії зв'язку має відповідний часовий інтервал 210В на висхідній лінії зв'язку. Часові інтервали 210А, 220А і 230А використовуються для передачі MBMS. Отже, відповідні часові інтервали 210В, 220В і 230В на висхідній лінії зв'язку не використовуються для трафіку висхідної лінії зв'язку і доступні для передач повідомлень зворотного зв'язку. Часові інтервали 240А, 250А і 260А призначені передачам низхідної лінії зв'язку для користувача 1, користувача 2 і користувача 3, відповідно. Часові інтервали 240В, 250В і 260В призначені передачам висхідної лінії зв'язку для користувача 1, користувача 2 і користувача З, відповідно. Часова затримка між часовим інтервалом низхідної лінії зв'язку і відповідним йому часовим інтервалом висхідної лінії зв'язку, наприклад, часовим інтервалом 210А і часовим інтервалом 210В, не обов'язково зображена у масштабі. Також потрібно зазначити, що висхідна лінія 200А зв'язку і низхідна лінія 200В зв'язку знаходяться на різних діапазонах частот, і отже це система FDD. Різні розкриті варіанти здійснення застосовуються у рівній мірі до систем TDD. Використання статистичного представлення звітів для прийняття рішення відносно повторної передачі помилкових кадрів описане [у заявці на патент США, реєстраційний номер 09/898.347, яка називається "System and Method for Frame ReTransmission in Broadcast Communication System", зареєстрованій 2 липня 2001p.], і переданій правонаступнику даної заявки. У широкомовній системі доставки даних можуть передаватися повторно не всі модулі даних протоколу (PDU, МДП), які прийняті з помилкою. 11 Зокрема, якщо існував один користувач, що мав дуже високу частоту появи помилкових блоків, то для того, щоб цей визначений користувач одержав більшу частину своїх пакетів, повинна бути повторно передана більша частина PDU. Така ситуація можлива у системі радіозв'язку, коли визначений користувач знаходиться на межі зони обслуговування базової станції, коли користувач знаходиться в (умовах) глибокого завмирання, або за будьякої іншої умови, при якій користувач має низьку якість сигналів. Однак, для більшої частини інших користувачів повторна передача пакетів може не потребуватися, оскільки вони прийняли їх без помилок. Повторна передача всіх інших пакетів просто для одного користувача або для невеликої кількості користувачів повинна бути обтяжливою для ресурсів системи MBMS. Щоб уникнути цього, мережа зв'язку може приймати рішення відносно повторної передачі PDU тільки, коли кількість терміналів користувача, що запитали собі повторну передачу, переходить порогове значення. Це порогове значення може бути заздалегідь визначеним пороговим значенням, або воно може встановлюватися динамічно у частку від загальної кількості користувачів у зоні або за допомогою іншого засобу для адаптивного визначення порогового значення. Цей спосіб детально описаний у заявці на патент США, згаданій вище. В основному, широкомовна система повинна конфігурувати свої параметри передачі для оптимізації Якості обслуговування (QoS), що сприймається кожним приймачем. Ця задача є складною, оскільки передача MBMS є зв'язком одного абонента з декількома (точка - багато точок) (PtM, TcM), або здійснюється з одного пункту (однієї базової станції) у декілька пунктів (декілька терміналів користувача). Лінія зв'язку PtM відрізняється від двоточкової лінії зв'язку (точка-точка) (PtP, TcT), яка здійснюється з одного пункту (однієї базової станції) в один пункт (один термінал користувача). Потрібно зазначити, що у будь-якому випадку, випадку лінії зв'язку PtM або лінії зв'язку PtP, при передачі обслуговування, або щоб сприяти більш надійному зв'язку, замість однієї базової станції можуть використовуватися декілька базових станцій. Очевидно, що умови експлуатації для лінії зв'язку PtM варіюються між трактами у декілька терміналів користувача. Різні термінали користувача можуть змінювати відстані від базової станції або мати умови завмирання і затінення, що варіюються. Отже, базовій станції потрібний засіб для адаптації і підстроювання передачі для врахування умов, що варіюються, по декількох лініях зв'язку, які складають лінію зв'язку PtM. Наприклад, у системі GSM або CDMA оптимальні встановлювальні параметри можуть варіюватися у часі через зміни у перешкоді. Система або мережа зв'язку може використовувати схеми керування без зворотного зв'язку для визначення кращих встановлювальних параметрів (наприклад, вона може приймати рішення відносно оптимальної передачі або потужності передачі (Тх) на лінії радіозв'язку PtM на основі потужності лінії радіозв'язку PtP подібної до швидкості у тому ж самому стільнику). Це не може завжди давати хороші ре 86949 12 зультати, особливо, якщо схема передачі, що використовується для двоточкового зв'язку (PtP), і схема передачі, що використовується для зв'язку одного абонента з декількома (PtM), різна. Наприклад, якщо гнучка передача обслуговування використовується в PtP, але не використовується в PtM, то оцінити відповідну потужність для виділення лінії зв'язку PtM у кожному випадку буде надзвичайно складно або потребуватиме великих зусиль. Гнучка передача обслуговування є способом, за допомогою якого встановлюється лінія зв'язку між терміналом користувача і новою базовою станцією, у той час як продовжує існувати лінія зв'язку між терміналом користувача і старою базовою станцією. Гнучка передача обслуговування приводить до більш надійного зв'язку, оскільки при переході термінала користувача від однієї базової станції до іншої лінії зв'язку не розриваються. Схеми керування зі зворотним зв'язком використовують зворотний зв'язок з приймача назад у передавач для указання якості лінії зв'язку. Тоді передавач може використовувати цей зворотний зв'язок для кращої адаптації зв'язку до середовища функціонування або за допомогою повторної передачі даних, відсутніх у приймачі, або за допомогою адаптації безпосередньо способу зв'язку. Наприклад, передавач може адаптувати потужність передачі, швидкість передачі даних або схему модуляції у відповідь на зворотний зв'язок з передавача. Схеми керування зі зворотним зв'язком звичайно є більш надійними у досягненні або забезпеченні необхідної QoS. У можливій реалізації може використовуватися зворотний зв'язок, що забезпечується всіма терміналами, які приймають широкомовну передачу. Система або мережа зв'язку може використовувати цю інформацію для визначення того, як оптимізувати встановлювальні параметри лінії радіозв'язку PtM. Наприклад, якщо велика частина терміналів приймає сигнал поганої якості, то мережа зв'язку може підвищити потужність або змінити інші параметри, такі як кількість надмірності, кількість кодів CDMA, атрибути узгодження швидкості і т.д. Вказані параметри можуть оновлюватися до досягнення необхідної QoS. Оскільки умови перешкод варіюються, значення параметрів може бути адаптоване для забезпечення можливості найбільш ефективної конфігурації передачі лінії радіозв'язку PtM. Якщо всі термінали забезпечують зворотний зв'язок у мережу зв'язку, то об'єм використовуваної пропускної здатності висхідної лінії зв'язку може бути непомірно високим при збільшенні кількості терміналів, що приймають широкомовну передачу в одних стільниках. Коли має місце багатоабонентська/широкомовна служба, кількість користувачів, які приймають передачу PtM, може бути відносно великою. Зворотний зв'язок з кожного термінала користувача, що приймає багатоабонентську/широкомовну службу, ймовірно, повинен перевантажити пропускну здатність. Замість того, щоб приймати зворотний зв'язок з усіх терміналів, мережа зв'язку може відібрати статистичну вибірку терміналів у кожному стільнику та інструктувати їх на представлення звітів з інформацією зворотного зв'язку. 13 У різних варіантах здійснення кількість терміналів, які представляють звіти з інформацією зворотного зв'язку, повинна бути досить великою у порівнянні з пороговим значенням або критеріями, щоб мати статистичну значимість і забезпечувати базовій станції корисну інформацію, але не повинна бути занадто великою, щоб перевантажувати ресурси висхідної лінії зв'язку. Наприклад, якщо оператор мережі зв'язку хоче гарантувати, щоб щонайменше 90% терміналів у стільнику могло приймати передачу PtM з хорошою якістю, то використовують критерії відбору для прийняття рішення відносно кількості терміналів, необхідної для забезпечення такої гарантії. Також можуть застосовуватися додаткові критерії відбору. Наприклад, статистична вибірка може бути такою, що вона включає в себе термінали користувача на межі зони обслуговування або термінали користувача у діапазонах деякої відстані від базової станції. Для диференційованої служби, такої як служба, в якій різні термінали користувача мають вимоги, що варіюються, відносно QoS, критерії відбору можуть гарантувати, що у вибірку включені термінали користувача з найвищими вимогами відносно QoS. У таких схемах зворотного зв'язку з статистичною вибіркою оператори можуть використовувати різні алгоритми і критерії відбору для визначення кількості терміналів користувача, що представляють звіти. Додатково, різні алгоритми і критерії відбору можуть використовуватися для визначення певних терміналів користувача, включених у вибірку. Оскільки MBMS є несиметричною службою, велика частина трафіку здійснюється по низхідній лінії зв'язку. Радіоінтерфейс GSM базується на структурі TDMA, яка була задумана і добре відповідає для симетричних служб (наприклад, мови). Симетричні служби, або двосторонні служби, мають подібний трафік і на низхідній лінії зв'язку і на висхідній лінії зв'язку. Протягом мовного виклику у системі, такій як система, яка базується на структурі TDMA GSM, коли у низхідній лінії зв'язку використовується заданий часовий інтервал, також використовується відповідний часовий інтервал висхідної лінії зв'язку. Очевидно, що це не застосовується до MBMS. Оскільки передача MBMS має місце в одному або більшій кількості часових інтервалів низхідної лінії зв'язку, всі відповідні часові інтервали висхідної лінії зв'язку не можуть бути використані для доставки мовних викликів. У принципі, вказані часові інтервали висхідної лінії зв'язку будуть витрачені даремно. Отже, вони складають діапазон робочих частот, який може використовуватися для статистичного представлення звітів, як пояснюється нижче. Щоб скористатися перевагою вказаного ресурсу висхідної лінії зв'язку можуть використовуватися різні механізми, детально описані нижче: В одному варіанті здійснення термінали можуть використовувати повідомлення довільного доступу, що містить інформацію, яка відповідає статистичному представленню звітів. Канал довільного доступу повинен бути складений з невикористовуваних ресурсів висхідної лінії зв'язку, що 86949 14 відповідають часовим інтервалам, виділеним для передачі низхідної лінії зв'язку MBMS. В іншому варіанті здійснення термінали повинні запитувати встановлення короткочасного з'єднання (передачі) даних у висхідній лінії зв'язку (наприклад, Часового потоку блоків, або TBF (ЧасПБ), одиничного інтервалу часу). Цей запит повинен викликати передачу повідомлення довільного доступу і прийом призначення TBF окремо від поточної передачі MBMS (наприклад, на іншому часовому інтервалі). Таке рішення повторно використовує існуючі процедури стандарту GSM, але процедура настройки приводить до витрат у вигляді деякої додаткової затримки у представленні звітів. Потім можливі різні стратегії або процеси для використання статистичної інформації зворотного зв'язку у передавачі. Одна можливість полягає у використанні інформації зворотного зв'язку для коригування потужності передачі, так щоб більша частина або необхідна частина терміналів користувача мала адекватну потужність сигналу, що приймається. Статистичне представлення звітів також може використовуватися стратегіями або процесами, пов'язаними з Рівнем 2 (L2, Р2), або повторними передачами канального рівня. Повторна передача Рівня 2 здійснює повторну передачу пакету, коли пакет у терміналі користувача не прийнятий або декодований неправильно. У системі MBMS базова станція повинна приймати рішення, коли повторно передавати пакет, коли деякі, але не всі термінали користувача не прийняли пакет. У різних варіантах здійснення статистичного представлення звітів зворотного зв'язку можуть використовуватися наступні стратегії або процеси: (1) Приймач передає накопичені повідомлення не підтвердження прийому (NAK) пакетів, які були відсутні протягом часу, більшого визначеного інтервалу. Цей інтервал може базуватися на буфері програвання, так щоб NAK не передавалися для пакетів, які більше не використовуються у терміналі користувача, оскільки вони більше не потрібні для додатку. Іншими словами, приймач виконує скидання таймера з пріоритетним перериванням на основі затримки у відтворенні. Скидання є скиданням з пріоритетним перериванням, оскільки воно відбувається перед формуванням повідомлення з NAK. Таке скидання корисне у таких додатках, як потокові додатки середовища передачі, оскільки після закінчення визначеного часу пакети, не прийняті правильно, можуть бути некорисні, оскільки потік відтворив місце відсутніх пакетів. Накопичені NAK передають інформацію відносно декількох пакетів, відсутніх у приймачі, в одному повідомленні. Використання накопиченої NAK, в якій пропущений час, більший визначеного інтервалу, який все ще потрібний додатку, приводить до менших витрат ресурсів висхідної лінії зв'язку. У вигляді варіанту, для деяких критичних пакетів може передаватися повідомлення підтвердження прийому, визначаючи, що визначений пакет або пакети були прийняті. (2) Передавач об'єднує інформацію квитанцій NAK і ранжує приймачі на різні категорії прийому, 15 наприклад, хорошу, середню або погану. Потім це ранжирування приймачів може використовуватися при виконанні повторних передач. Наприклад, мережа зв'язку може приймати рішення про повторну передачу PDU тільки, коли його запитують χ терміналів користувача у хорошій ситуації прийому або у терміналів користувача у поганій ситуації прийому (при х>у). Така політика може мотивуватися тим фактом, що може бути не вигідним направляти великі зусилля на передачу у термінали, чий прийом є особливо поганим. Наприклад, декілька користувачів можуть знаходитися на межі зони обслуговування або в зоні глибокого завмирання або затінення, і підстроювання повторної передачі для таких користувачів повинне перевантажити низхідну лінію зв'язку повторними передачами. Оскільки низхідна лінія зв'язку повинна передавати більшу кількість пакетів повторної передачі і меншу кількість початкових пакетів, служба MBMS для більшої частини користувачів буде погіршена. Цього погіршення уникають за допомогою ранжирування приймачів відповідно до їх якості прийому. Ранжирування, по суті, призначає приймачам відносну вагу. Відносна вага може призначатися на основі багатьох параметрів, наприклад, місцеположення, рівня сигналу, вимог відносно QoS і т.д. Подібним чином, різні категорії абонентським пунктам можуть бути призначені на основі багатьох параметрів, включаючи викладені вище. (3) Передавач об'єднує інформацію NAK і ранжує пакети, квітирувані повідомленням не підтвердження прийому. Це ранжування може базуватися на тому, скільки разів кожний пакет був квітируваний повідомленням не підтвердження прийому. Ця сума також може бути зваженою відповідно до значимості кожного пакету. Наприклад, у потоках MPEG існують більш і менш значимі пакети (деякі пакети забезпечують тільки неістотне поліпшення). При кодуванні відеосигналу, такого як MPEG, існують кадри, кодовані всерединікадрово і кадри, кодовані між-кадрово. Кадри, кодовані всередині-кадрово є більш критичними у відношенні декодування. Отже, передавач повинен призначати більшу вагу пакетам, що повторно передаються, з кадрів, кодованих всерединікадрово. Повідомлення зворотного зв'язку може містити іншу інформацію, що відноситься до якості передачі відеосигналу. В іншому можливому варіанті, у випадку об'єднаного звукового і відеосигналу, більш важливими можуть вважатися звукові пакети. Тут, повідомлення зворотного зв'язку може, зокрема, забезпечувати інформацію відносно якості передачі звукового сигналу. (4) Об'єднання (2) і (3), де передавач приймає рішення про те, які пакети передавати повторно, з використанням 2-вимірного ранжирування, де одне вимірювання базується на ранжируванні приймачів (хороша/середня/погана якість прийому) та інше вимірювання базується на ранжируванні пакетів (більш/менш значимий). Фіг.3 - схема послідовності операцій, що ілюструє процес, відповідно до одного варіанту здійснення даного винаходу. Фіг.3 ілюструє схему процесу 300, що виконується на стороні передавача. 86949 16 На етапі 310 передавач передає пакети широкомовлення/багатоабонентської передачі. На етапі 320 передавач приймає повідомлення зворотного зв'язку з декількох приймачів. На етапі 330 передавач приймає рішення відносно стратегії повторної передачі. На етапі 340 передавач виконує повторні передачі. На етапі 350 передавач приймає рішення відносно того, чи закінчилася широкомовна/багатоабонентська передача, і або передає додаткові пакети широкомовлення/багатоабонентської передачі, або виходить з режиму широкомовлення/багатоабонентської передачі. Фіг.4 - схема послідовності операцій, що ілюструє процес, відповідно до одного варіанту здійснення даного винаходу. Фіг.4 ілюструє схему процесу 400, що виконується на стороні приймача. На етапі 410 приймач приймає пакети широкомовлення/багатоабонентської передачі. На етапі 420 приймач приймає рішення відносного того, що передавати у повідомленні зворотного зв'язку, як пояснюється вище у різних варіантах здійснення. Приймач щойно прийняв або заздалегідь прийняв з базової станції інструкції на передачу повідомлення зворотного зв'язку. У приймачі також може існувати режим, що чергується, заданий за умовчанням, для передачі повідомлень зворотного зв'язку. На етапі 430 приймач передає повідомлення зворотного зв'язку. На етапі 440 приймач визначає, чи закінчилася передача, і або приймає додаткові пакети широкомовлення/багатоабонентської передачі, або виходить з режиму широкомовлення/багатоабонентської передачі. Розкриті тут варіанти здійснення можуть бути реалізовані спеціалізованими апаратними засобами або з використанням програмного забезпечення на процесорі з використанням пам'яті. Додатково, варіанти здійснення можуть бути реалізовані з використанням довільної комбінації або підкомбінації програмного забезпечення, одного або більшої кількості процесорів, одного або більшої кількості блоків пам'яті і одного або більшої кількості елементів спеціалізованих апаратних засобів. Фіг.5 зображає ділянку 500 пристрою приймача, відповідно до одного варіанту здійснення. Процесор 510 з'єднаний з блоком 520 пам'яті. Процесор 510 містить блок 530 керування, приймач 540 даних, RX декодер 550 приймача, джерело 570 даних і ТХ кодер 580 передавача. Процесор 510 може бути розділений на декілька блоків процесора на декількох елементах апаратних засобів або становити частину апаратних засобів з більшою кількістю функцій, ніж зображено на Фіг.5. Крім того, процесор і пам'ять можуть бути об'єднані в одному елементі апаратних засобів. Засіб 560 RX аналоговий/RF і засіб 590 ТХ аналоговий/RF можуть бути об'єднані з процесором або можуть бути реалізовані в окремих апаратних засобах. Засіб 560 RX аналоговий/RF приймає сигнал з антени на низхідній лінії зв'язку і перетворює його у цифрову основну смугу частот. Декодер 550 перетворює канальні символи у біти. У декодері 550 може виконуватися виявлення і виправлення помилок, також як іншими ділянками процесора 510. 17 Приймачем 540 даних є довільна частина приймача, яка оперує на декодованих бітах або використовує декодовані біти. Джерело 570 даних формує біти для передачі з пристрою приймача на висхідній лінії зв'язку. ТХ кодер 580 передачі кодує біти у канальні символи. Засіб 590 ТХ аналоговий/RF перетворює символи цифрової основної смуги частот у радіочастотний (RF) сигнал, який повинен бути переданий через антену на висхідній лінії зв'язку. Блок 530 керування керує процесом формування повідомлення зворотного зв'язку. З RX декодера 550 або з приймача 540 даних, або з іншого елемента апаратних засобів, керуючий пристрій 530 визначає, що повинно бути передане повідомлення зворотного зв'язку і з чого це повідомлення повинно складатися. Потім блок 530 керування може інструктувати джерело 570 даних на створення повідомлення зворотного зв'язку. Додатково, блок 530 керування може керувати кодуванням повідомлення зворотного зв'язку у ТХ кодері 580, або навіть безпосередньо маніпулювати символами для формування повідомлення зворотного зв'язку або частини повідомлення зворотного зв'язку. Блок 530 керування також забезпечує постановку у чергу повідомлення зворотного зв'язку для передачі по ресурсу висхідної лінії зв'язку, який відповідає ресурсу низхідної лінії зв'язку, що використовується для багатоабонентської/широкомовної передачі на низхідній лінії зв'язку. Повідомлення зворотного зв'язку може забезпечувати визначену іншу інформацію відносно якості лінії зв'язку. Наприклад, повідомлення зворотного зв'язку може містити частоту появи помилкових бітів, частоту появи помилкових кадрів, або частоту появи помилок з додатку більш високого рівня, такого як кодек звукового або відео сигналу. Повідомлення зворотного зв'язку може також містити явну інформацію керування потужністю, таку як потужність, що приймається у терміналі користувача, або команду на підвищення/пониження потужності. Повідомлення зворотного зв'язку може також забезпечувати інформацію відносно якості лінії зв'язку за допомогою передачі зворотного зв'язку по визначеній кількості пакетів, прийнятих з помилкою, або визначеній кількості, прийнятій без помилки. Навіть якщо лінія зв'язку є "хорошою", термінал користувача може не забезпечувати можливість використання всіх пакетів через обмеження обробки або ємності апаратних засобів або програмного забезпечення Повідомлення зворотного зв'язку може містити інформацію про кількість пакетів, для якої не забезпечена можливість обробки або використання, так щоб передавач міг прийняти рішення про те, щоб повторно передати ці пакети, або, можливо, навіть зменшити швидкість передачі даних до швидкості передачі даних, яка може бути оброблена апаратними засобами термінала користувача. В іншому варіанті здійснення для MBMS. Наземна мережа радіодоступу, побудована на основі UMTS, (UTRAN, НМРДУ) може відбирати статис 86949 18 тичну вибірку з пристроїв Обладнання Користувача (UE, ОК), які приймають передачу зв'язку одного абонента з декількома (PtM), у заданому стільнику або групі стільників. Наведений нижче опис представлення звітів зворотного зв'язку у системі UMTS подібний до варіантів здійснення GSM/GPRS, описаних вище. UTRAN повинна інструктувати деякі UE на передачу звітів відносно вимірювань, які характеризують якість одного або більшої кількості каналів, таких як Канал трафіку для зв'язку одного абонента з декількома MBMS (MTCH, KTM). UTRAN може використовувати такі звіти відносно вимірювань якості для оптимізації параметрів передачі каналів у стільнику. Наприклад, UTRAN може оптимізувати параметри передачі для Додаткового - Загального фізичного каналу керування (Д-ЗФКК)/МТСН у стільнику. Система широкомовлення UMTS може конфігурувати свої параметри передачі для оптимізації Якості Обслуговування (QoS), що сприймається кожним приймачем. У системі зв'язку, що базується на CDMA, такій як UMTS, оптимальні встановлювальні параметри можуть варіюватися у часі через зміни у перешкоді або через інші зміни в операційному середовищі радіозв'язку. Для визначення найкращих встановлювальних параметрів мережа зв'язку може використовувати схеми керування без зворотного зв'язку, наприклад, вона може приймати рішення відносно оптимальної потужності передачі на лінії радіозв'язку PtM на основі потужності двоточкової лінії радіозв'язку (PtP) подібної до швидкості у тому ж самому стільнику. Цей підхід не може завжди давати хороші результати, особливо, якщо схема передачі, що використовується для PtP і для PtM, різна. Наприклад, якщо в PtP використовується гнучка передача обслуговування, але в PtM вона не використовується, то оцінити правильну потужність для виділення для лінії зв'язку PtM у кожному випадку буде досить складно. Схема керування зі зворотним зв'язком, звичайно, є більш надійною у забезпеченні необхідної QoS. Теоретично, UTRAN може використовувати зворотний зв'язок, що забезпечується всіма терміналами, які приймають передачу MBMS, для оптимізації встановлювальних параметрів каналу PtM. Якщо велика частина UE приймає погану якість сигналу, то UTRAN може підвищити потужність або змінити інші параметри, такі як кількість надмірності, коефіцієнт розширення, атрибути узгодження швидкості, швидкість передачі бітів, параметри Рівня 2 і т.д. Вказані параметри можуть оновлюватися до досягнення необхідної QoS. При зміні перешкоди або мов експлуатації, значення параметрів може бути адаптоване для забезпечення можливості найбільш ефективної конфігурації передачі лінії радіозв'язку PtM. Якщо всі термінали забезпечують зворотний зв'язок у мережі зв'язку, то при збільшенні кількості терміналів, що приймають широкомовну передачу в одних і тих же стільниках, об'єм використовуваної пропускної здатності висхідної лінії зв'язку може стати понадміру великим. Потрібно припустити, що кількість користувачів, які приймають передачу PtM, буде відносно великою. Фактично, якщо ве 19 лика кількість терміналів слухає одну передачу MBMS, то більш вірогідно, що мережа зв'язку повинна використовувати канал PtM замість каналу PtP. Більш переважно, замість прийому зворотного зв'язку з усіх терміналів, мережа зв'язку може відбирати статистичні вибірки терміналів у кожному стільнику та інструктувати їх на представлення звітів з інформацією зворотного зв'язку. Кількість терміналів, які представляють звіти з інформацією зворотного зв'язку, повинна бути досить великою, щоб мати статистичну значимість, але також не повинна бути понадміру великою, щоб впливати на висхідну лінію зв'язку (на пропускну здатність UL) більше, ніж це необхідно. Визначений алгоритм для визначення кількості терміналів, що представляють звіти, у кожному стільнику або у кожній групі стільників може бути гнучким і адаптуватися оператором для визначеної системи радіозв'язку. Мережа зв'язку може відбирати статистичну вибірку різним чином. В одному варіанті здійснення UTRAN може розбивати загальну сукупність UE, які приймають службу MBMS, на декілька класів, подібно до варіантів здійснення, описаних вище для варіантів здійснення GSM/GPRS. Кожний клас може визначатися різними факторами, такими як можливості UE (наприклад, можливістю виконувати вибіркове об'єднання сигналів MBMS більш ніж з одного стільника, одночасно), профіль підписки (наприклад, всі UE, які підписуються на потокові служби, або всі UE, які підписуються на завантаження і відтворення служб), робоча версія UE (наприклад, всі UE, які відносяться до Re1-6, або всі UE, які відносяться до Re1-7), рівень QoS для окремої QoS для служби з диференційованою QoS і т.д. Потім мережа зв'язку може здійснювати відбір UE з кожного класу випадковим чином так, щоб кількість UE, відібраних для кожного класу, представляла цей клас статистично. Або мережа зв'язку може здійснювати відбір зразкової вибірки з усіх UE загалом випадковим чином. Ця процедура схожа на обробку всіх UE так, неначе вони з одного класу. UTRAN може використовувати більш складні способи для визначення класів UE. Наприклад, для відбору зразкової вибірки UE з умовами каналу, що варіюються, можуть використовуватися сигнали рівня потужності, що приймається, і команди керування потужністю на Висхідній лінії зв'язку або Низхідній лінії зв'язку. У системі WCDMA термінали, що представляють звіти, можуть підтримуватися у стані, приєднаному до Керування ресурсом радіозв'язку (RRC, КРР). Це допущення для забезпечення можливості підрахунку і перерахунку терміналів у кожному стільнику. Більш того, в основному, можна допустити, що, якщо зворотний зв'язок, що представляється у звітах, є спорадичним, то може використовуватися загальний транспортний канал (RACH). Якщо зворотний зв'язок є, по суті, безперервним, то мережею зв'язку може бути призначений виділений транспортний канал. 86949 20 Існуючі вимірювання якості, визначені у стандарті WCDMA, застосовні до виділених транспортних каналів, які можуть використовуватися для передачі PtP вмісту MBMS. Для забезпечення можливості статистичного представлення звітів, яке, в основному, застосовне для передачі PtM, вимірювання якості, визначені у даний час, повинні бути поширені на загальні транспортні канали, вводячи вимірювання якості на МТСН. Конкретний спосіб, за допомогою якого Контролер Радіомережі (RNC, КРМ) відбирає UE, які повинні передавати звіти відносно якості, і стан RRC цих UE, залучених до вимірювань, можуть варіюватися в залежності від реалізації. В залежності від реалізації для МТСН можливі декілька нових сценаріїв вимірювання. На додаток до існуючого виду події для вимірювань якості (перевищення заздалегідь визначеної кількості поганих результатів контролю за допомогою циклічного надмірного коду, або CRC), можуть бути введені інші види подій. Наприклад, подією може бути, що UE входить в CELL_DCH, або режим Виділеного Каналу Стільника (СТІЛЬНИК_ВКн). У цьому випадку будуть представлені звіти з вимірюваннями, тільки якщо UE входить в CELL DCH, і всі накопичені вимірювання якості можуть бути передані в CELL_DCH. Якщо UE не входить в CELL_DCH, але входить у неробочий режим, то всі накопичені вимірювання якості можуть бути видалені. Крім того, також може розглядатися періодичне представлення звітів відносно якості, так щоб частота повідомлень зі звітом відносно вимірювань могла бути вибрана UTRAN. Що стосується існуючих вимірювань, коли UE знаходиться у неробочому режимі, вимірювання якості не здійснюються, отже, UTRAN повинна підтримувати UE, залучені до вказаних вимірювань якості, у приєднаному режимі. Для примусового введення UE у приєднаний режим може використовуватися той же механізм підрахунку, який вже був визначений для визначення, чи достатня кількість UE зацікавлена у передачі PtM. Коли у приєднаному до RRC режимі знаходиться достатня кількість UE, тобто коли вибірка UE є статистично значимою, UTRAN може встановлювати у початковий стан прапорець підрахунку для конкретної служби MBMS. Від UE може потребуватися представлення звітів відносно ідентифікатора стільника, з якого передається МТСН, і, у випадку використання вибіркового об'єднання або гнучкого об'єднання або обох від UE може потребуватися перелік ідентифікаторів всіх стільників, з яких виконується об'єднання МТСН протягом визначеного періоду вимірювання. Вимірюваннями якості не обов'язково повинні бути вимірювання частоти появи помилкових блоків, або BLER. Можуть розглядатися вимірювання потужності та будь-який інший показник якості, такий як: максимальна кількість послідовних PDU з помилкою; максимальна кількість послідовних PDU без помилок; загальна кількість PDU, які не можуть бути декодовані через обмеження можливостей UE і т.д. RNC збирає всі звіти з вимірюваннями якості і діє на їх основі, так щоб відповідати цільовій QoS. За відсутності цих звітів, RNC повинен вказувати 21 розмір ресурсів, виділених для МТСН при припусканні найгіршого випадку. UTRAN може оновлювати деякі параметри передачі S-CCPCH/MTCH майже у реальному часі (наприклад, потужність, виділену для S-CCPCH), або вона може змінювати деякі параметри на початку наступного сеансу MBMS (наприклад, кількість надмірності, коефіцієнт розширення, атрибути узгодження швидкості, швидкість передачі даних, параметри Рівня 2 і т.д.). У цьому випадку може використовуватися алгоритм, подібний до алгоритму, що використовується для керування потужністю без зворотного зв'язку. Основна відмінність полягає у тому, що керування потужністю без зворотного зв'язку, у наш час визначене в IS-95/cdma2000 і в WCDMA, враховує вимірювання якості з одиночного мобільного термінала. У цьому випадку повинно використовуватися представлення звітів зі статистичної вибірки мобільних терміналів, забезпечуючи можливість ефективного керування для широкомовної або багатоабонентської служби. Мережа зв'язку повинна змінювати встановлювальні параметри одного або більшої кількості параметрів на основі цільової якості і на основі прийнятих звітів з вимірюваннями якості. Наприклад, якщо мережі зв'язку потрібно, щоб 99% модулів PDU приймалися без помилок, і звіти відносно якості показують, що в середньому приймається без помилок 80% модулів PDU, то мережа зв'язку повинна підвищити потужність передачі загального каналу, так щоб збільшити процент модулів PDU, що приймаються без помилок. Якщо після інтервалу часу (тривалістю, вибраною мережею зв'язку, так щоб було прийнято досить нових вимірювань якості) звіти відносно якості показують, що в середньому 99,9% модулів PDU приймаються без помилок, то мережа зв'язку повинна зменшити потужність передачі загального каналу. Цей процес може продовжуватися необмежено або доти, доки мережа зв'язку не буде задоволена досягнутою QoS. Вимірювання якості на загальних каналах (таких як МТСН) можуть бути блоковані велику частину часу, і використовуються тільки, коли мережі зв'язку потрібно точно настроїти використання ресурсів у визначеному стільнику або групі стільників. Для МТСН може бути визначене вимірювання, подібне до періодичного представлення звітів відносно якості. UTRAN може використовувати такі звіти для точної настройки параметрів передачі каналів S-CCPCH/MTCH, які використовуються для передачі вмісту MBMS. Оптимізація передачі МТСН може мати користь зі схеми керування зі зворотним зв'язком, яка базується на зворотному зв'язку з обладнань UE. Оскільки, ймовірно, не існує можливості збирати зворотний зв'язок з усіх UE, що приймають МТСН, статистична вибірка UE, яку відбирає UTRAN, представляє звіти з вимірюваннями якості МТСН. Такий відбір повинен базуватися на статистичних міркуваннях мережі UTRAN. Спосіб статистичного представлення звітів може бути поширений на інші загальні транспортні 86949 22 канали, так щоб міг використовуватися ідентичний механізм для точної настройки ресурсів, виділених вказаним загальним транспортним каналам. Фахівці у даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені з використанням будь-яких з різноманітності різних технологій і способів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і дискрети, які були згадані у зазначеному вище описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якою їх комбінацією. Для цих фахівців очевидно, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритму, описані у зв'язку з розкритими тут варіантами здійснення, можуть бути реалізовані у вигляді електронних апаратних засобів, програмного забезпечення або їх комбінації. Для зрозумілої ілюстрації цієї взаємозамінності апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи були описані вище, в основному, у термінах їх функціональних можливостей. Реалізовані такі функціональні можливості у вигляді апаратних засобів або у вигляді програмного забезпечення, залежить від визначеного застосування і проектних обмежень, накладених на систему загалом. Фахівці можуть різними способами реалізовувати описані функціональні можливості для кожного конкретного застосування, але такі рішення з реалізації не повинні інтерпретуватися як такі, що приводять до виходу за межі даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані у зв'язку з розкритими тут варіантами здійснення, можуть бути реалізовані або виконані універсальним процесором, цифровим сигнальним процесором (DSP), спеціалізованою інтегральною схемою (ASIC), програмованою користувачем вентильною матрицею (FPGA) або іншим програмованим логічним пристроєм, дискретним логічним елементом або транзисторною логікою, дискретними апаратними компонентами або будь-якою їх комбінацією, розробленою для виконання описаних тут функцій. Універсальним процесором може бутимікропроцесор, але як варіант, процесором може бути будь-який стандартний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор може бути реалізований також у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації DSP і мікропроцесорів, декількох мікропроцесорів, одного або більшої кількості мікропроцесорів спільно з ядром DSP або будь-якої іншої такої конфігурації. Етапи способу або алгоритму, описаного у зв'язку з розкритими тут варіантами здійснення, можуть бути реалізовані безпосередньо в апаратних засобах, у програмному модулі, що виконується процесором, або в їх комбінації. Програмний модуль може постійно знаходитися в RAM (ОЗП), флеш-пам'яті, ROM (ПЗП), EPROM (ППЗПС), EEPROM (ППЗПЕС), регістрах, на жорсткому диску, знімному диску, CD-ROM (компакт-диску) або будь-якому іншому виді відомого носія інформації. Можливий носій інформації з'єднаний з процесо 23 ром так, щоб процесор міг зчитувати інформацію з носія інформації і записувати інформацію на носій інформації. У вигляді варіанту, носій інформації може бути інтегрований у процесор. Процесор і носій інформації можуть постійно знаходитися в ASIC. ASIC може постійно знаходитися у терміналі користувача. У вигляді варіанту, процесор і носій інформації можуть постійно знаходитися у терміналі користувача у вигляді окремих компонентів. Попередній опис розкритих варіантів здійснення наведений для забезпечення можливості будьякому фахівцеві у даній галузі техніки зробити або використати даний винахід. Для фахівців у даній галузі техніки очевидні різні модифікації вказаних варіантів здійснення, і, не відхиляючись від суті і не виходячи за межі винаходу, визначені тут загальні принципи можуть бути застосовані до інших варіантів здійснення. Відповідно, даний винахід не обмежений продемонстрованими тут варіантами здійснення, а призначений для представлення у широкому об'ємі, що узгоджується з розкритими тут принципами і новими ознаками. Перелік посилальних позицій 150 Мережа зв'язку з комутацією пакетів (IPмережа зв'язку) 190 Мережа зв'язку з комутацією каналів 200А Низхідна лінія зв'язку 200В Висхідна лінія зв'язку 210В, 220В, 230В Доступно для зворотного зв'язку 86949 24 240А, 240В Користувач 2 DL 250А, 250В Користувач 2 DL 260А, 260В Користувач 3 DL 310 Передавач передає пакети широкомовлення 320 Передавач приймає зворотний зв'язок з декількох приймачів 330 Передавач приймає рішення відносно стратегії повторної передачі 340 Передавач виконує повторні передачі 350 Передача закінчена? 360 Кінець 410 Приймач приймає пакети широкомовлення 420 Приймач приймає рішення відносно повідомлення зворотного зв'язку 430 Приймач передає повідомлення зворотного зв'язку 440 Передача закінчена? 450 Кінець 510 Процесор 520 Пам'ять 530 Блок керування 540 Приймач даних 550 RX декодер 560 RX-засіб аналоговий/RF 570 Джерело даних 580 ТХ кодер 590 ТХ-засіб аналоговий/RF 25 86949 26 27 Комп’ютерна верстка Т. Чепелева 86949 Підписне 28 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
