Спосіб примусового осадження краплин робочої рідини при швидкісному обприскуванні рослин

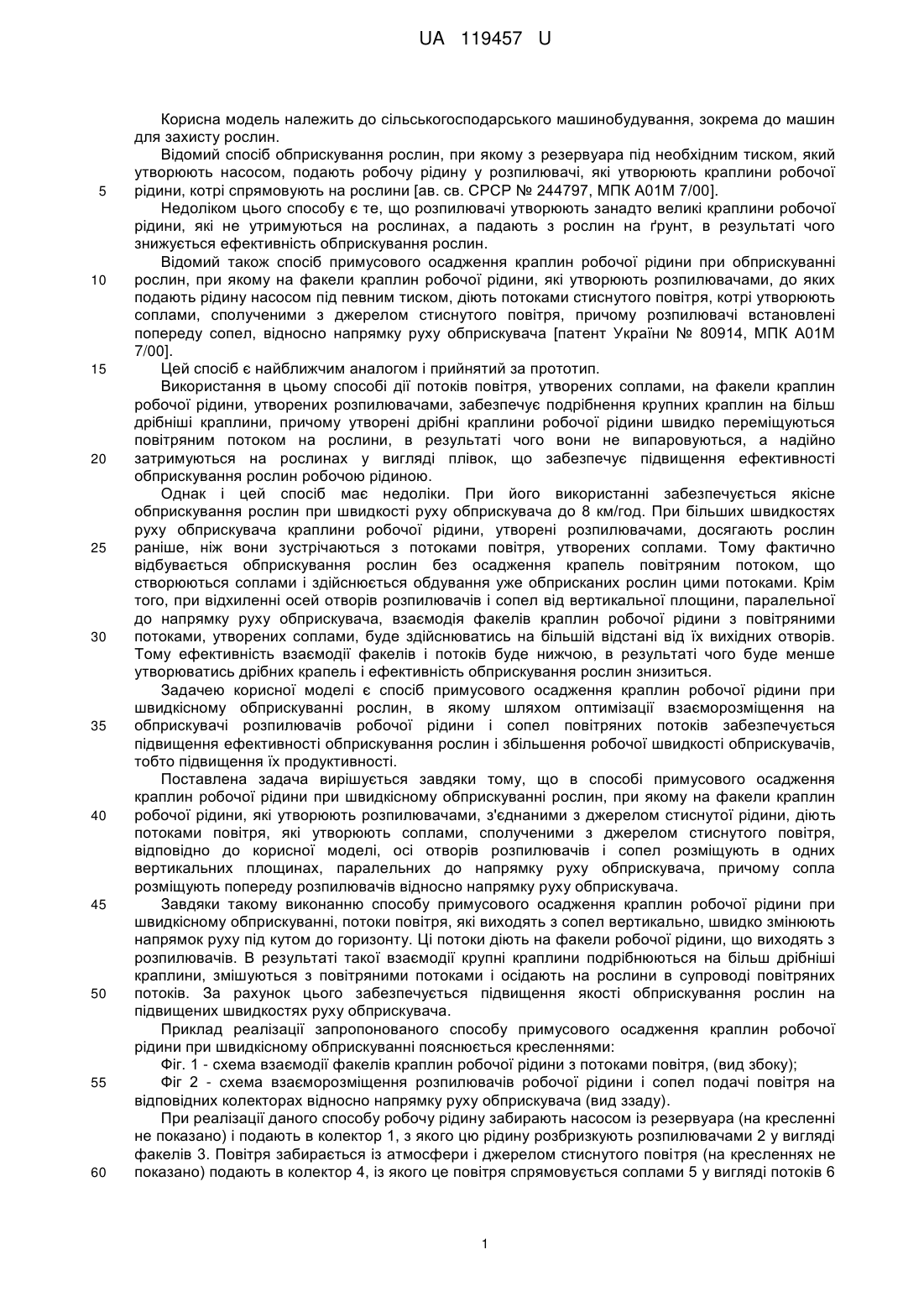

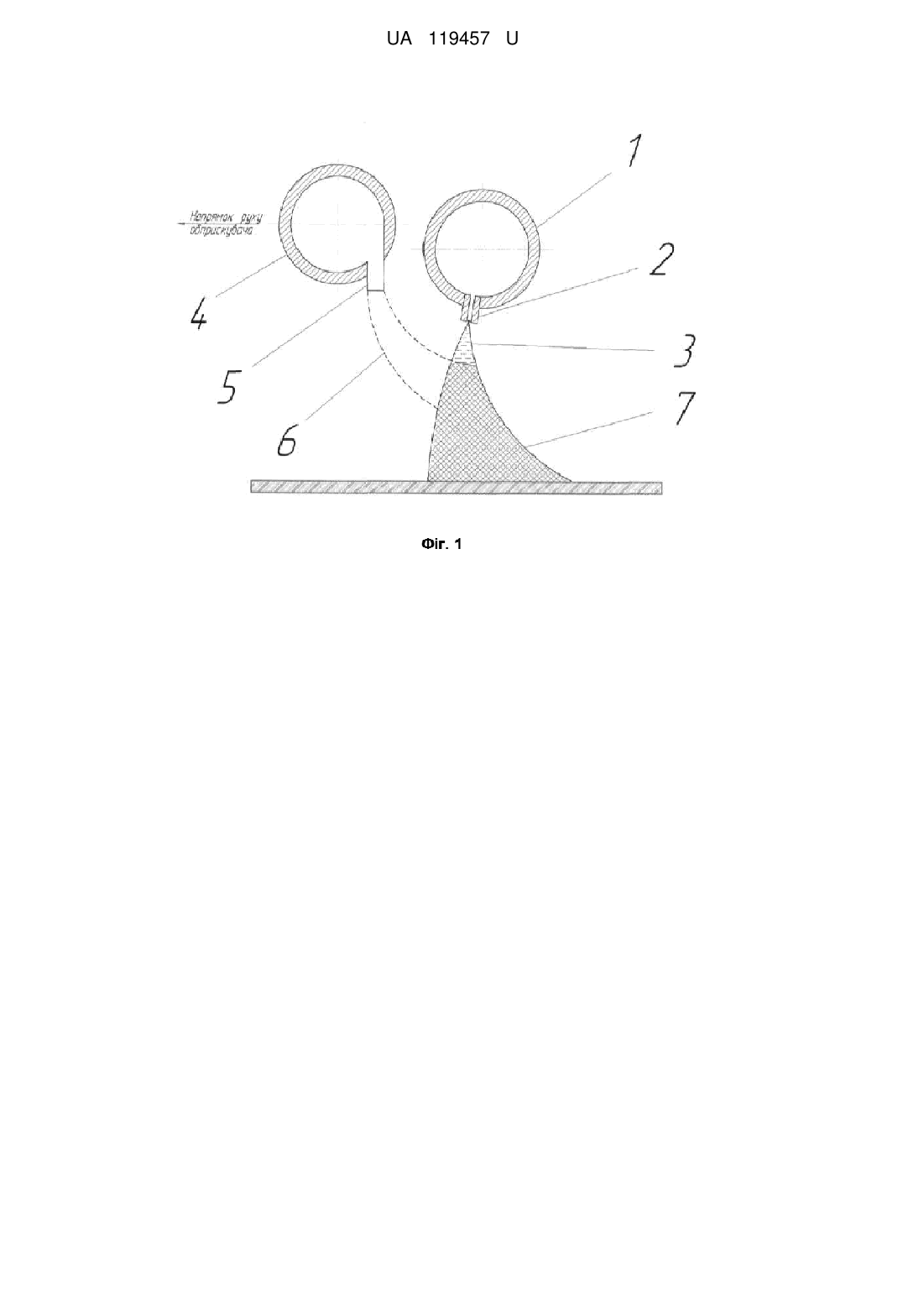

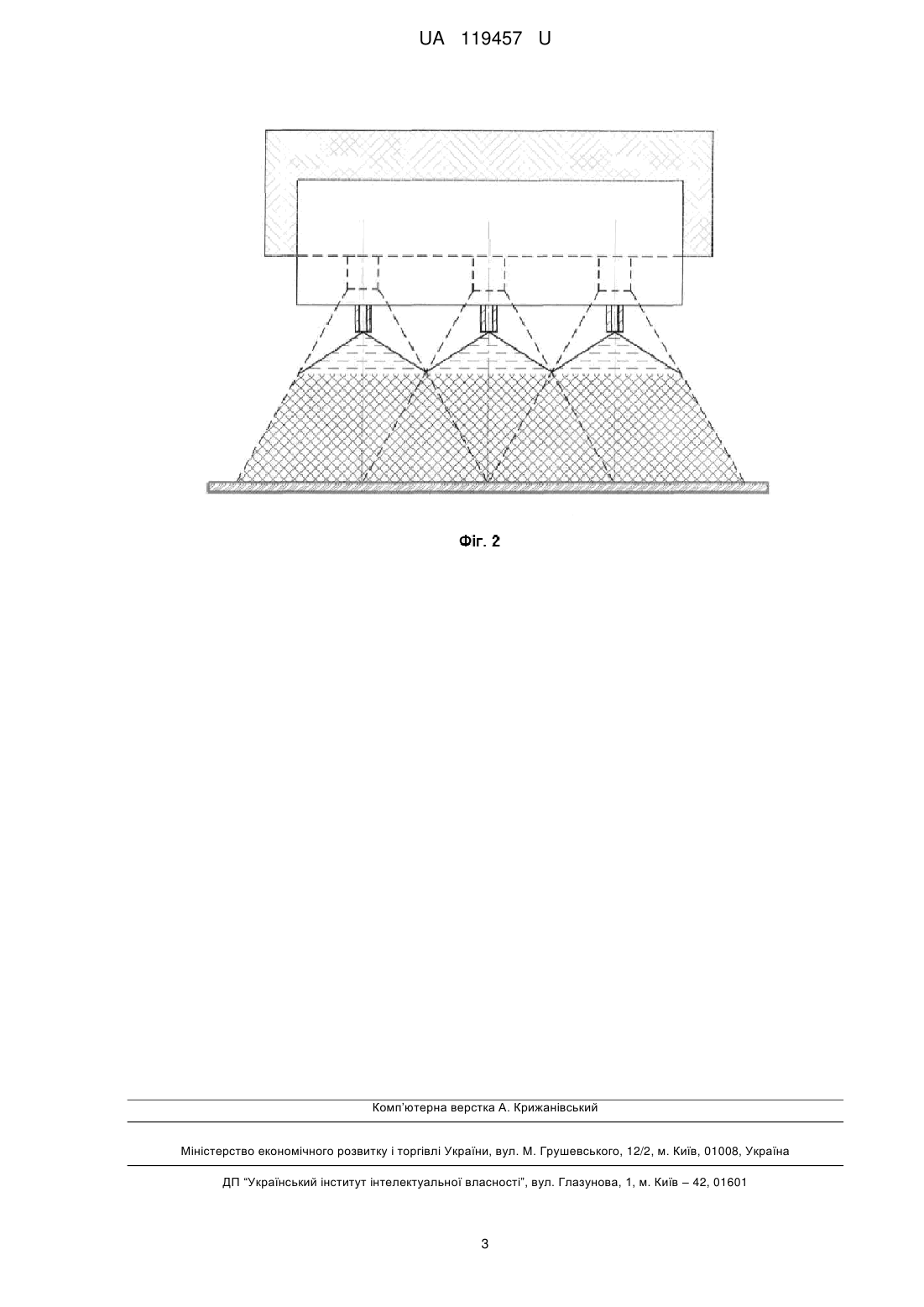

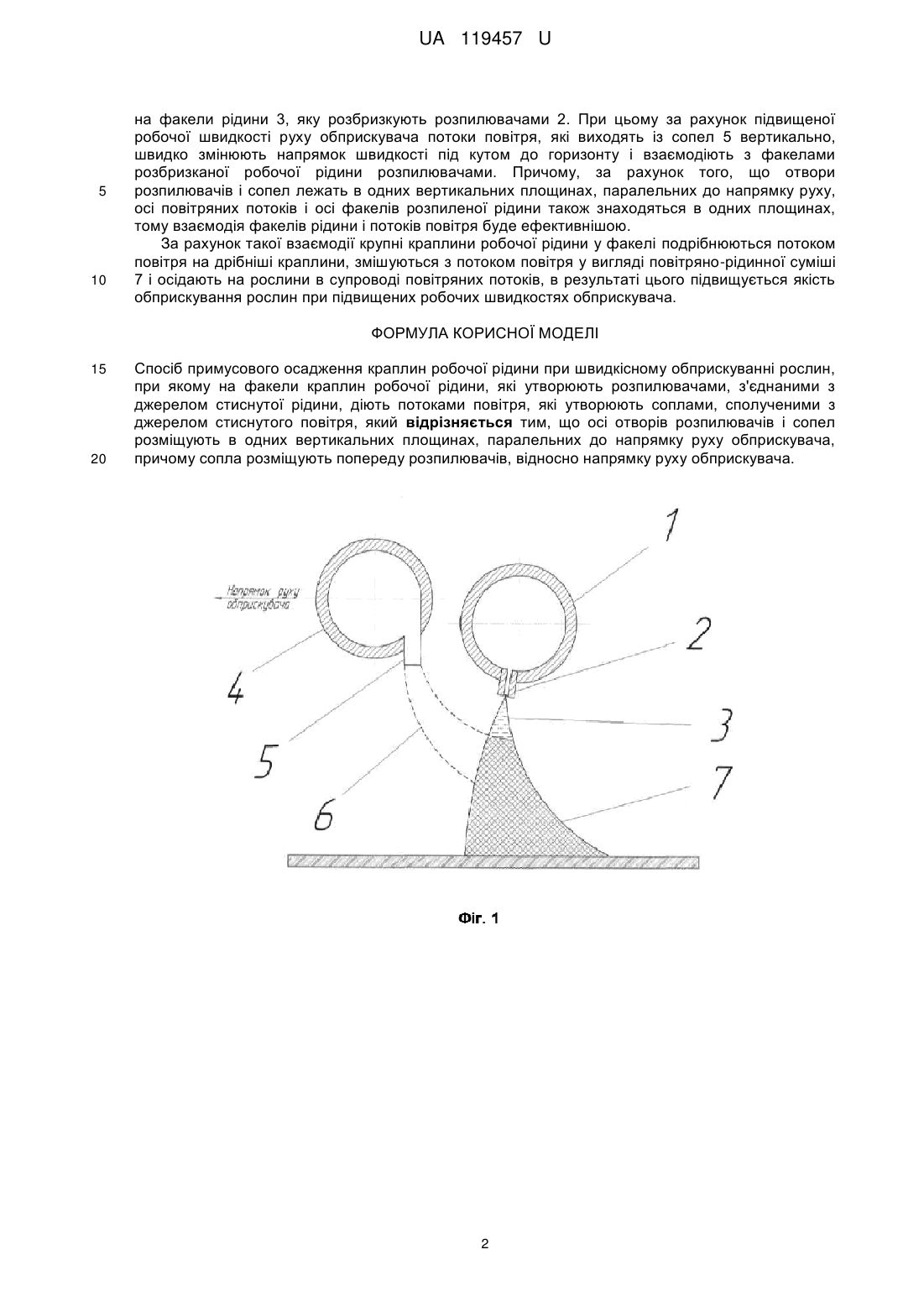

Реферат: Спосіб примусового осадження краплин робочої рідини при швидкісному обприскуванні рослин, в якому на факели краплин робочої рідини, які утворюють розпилювачами, з'єднаними з джерелом стиснутої рідини, діють потоками повітря, які утворюють соплами, сполученими з джерелом стиснутого повітря. Осі отворів розпилювачів і сопел розміщують в одних вертикальних площинах, паралельних до напрямку руху обприскувача. Сопла розміщують попереду розпилювачів, відносно напрямку руху обприскувача. UA 119457 U (12) UA 119457 U UA 119457 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для захисту рослин. Відомий спосіб обприскування рослин, при якому з резервуара під необхідним тиском, який утворюють насосом, подають робочу рідину у розпилювачі, які утворюють краплини робочої рідини, котрі спрямовують на рослини [ав. св. СРСР № 244797, МПК А01М 7/00]. Недоліком цього способу є те, що розпилювачі утворюють занадто великі краплини робочої рідини, які не утримуються на рослинах, а падають з рослин на ґрунт, в результаті чого знижується ефективність обприскування рослин. Відомий також спосіб примусового осадження краплин робочої рідини при обприскуванні рослин, при якому на факели краплин робочої рідини, які утворюють розпилювачами, до яких подають рідину насосом під певним тиском, діють потоками стиснутого повітря, котрі утворюють соплами, сполученими з джерелом стиснутого повітря, причому розпилювачі встановлені попереду сопел, відносно напрямку руху обприскувача [патент України № 80914, МПК А01М 7/00]. Цей спосіб є найближчим аналогом і прийнятий за прототип. Використання в цьому способі дії потоків повітря, утворених соплами, на факели краплин робочої рідини, утворених розпилювачами, забезпечує подрібнення крупних краплин на більш дрібніші краплини, причому утворені дрібні краплини робочої рідини швидко переміщуються повітряним потоком на рослини, в результаті чого вони не випаровуються, а надійно затримуються на рослинах у вигляді плівок, що забезпечує підвищення ефективності обприскування рослин робочою рідиною. Однак і цей спосіб має недоліки. При його використанні забезпечується якісне обприскування рослин при швидкості руху обприскувача до 8 км/год. При більших швидкостях руху обприскувача краплини робочої рідини, утворені розпилювачами, досягають рослин раніше, ніж вони зустрічаються з потоками повітря, утворених соплами. Тому фактично відбувається обприскування рослин без осадження крапель повітряним потоком, що створюються соплами і здійснюється обдування уже обприсканих рослин цими потоками. Крім того, при відхиленні осей отворів розпилювачів і сопел від вертикальної площини, паралельної до напрямку руху обприскувача, взаємодія факелів краплин робочої рідини з повітряними потоками, утворених соплами, буде здійснюватись на більшій відстані від їх вихідних отворів. Тому ефективність взаємодії факелів і потоків буде нижчою, в результаті чого буде менше утворюватись дрібних крапель і ефективність обприскування рослин знизиться. Задачею корисної моделі є спосіб примусового осадження краплин робочої рідини при швидкісному обприскуванні рослин, в якому шляхом оптимізації взаєморозміщення на обприскувачі розпилювачів робочої рідини і сопел повітряних потоків забезпечується підвищення ефективності обприскування рослин і збільшення робочої швидкості обприскувачів, тобто підвищення їх продуктивності. Поставлена задача вирішується завдяки тому, що в способі примусового осадження краплин робочої рідини при швидкісному обприскуванні рослин, при якому на факели краплин робочої рідини, які утворюють розпилювачами, з'єднаними з джерелом стиснутої рідини, діють потоками повітря, які утворюють соплами, сполученими з джерелом стиснутого повітря, відповідно до корисної моделі, осі отворів розпилювачів і сопел розміщують в одних вертикальних площинах, паралельних до напрямку руху обприскувача, причому сопла розміщують попереду розпилювачів відносно напрямку руху обприскувача. Завдяки такому виконанню способу примусового осадження краплин робочої рідини при швидкісному обприскуванні, потоки повітря, які виходять з сопел вертикально, швидко змінюють напрямок руху під кутом до горизонту. Ці потоки діють на факели робочої рідини, що виходять з розпилювачів. В результаті такої взаємодії крупні краплини подрібнюються на більш дрібніші краплини, змішуються з повітряними потоками і осідають на рослини в супроводі повітряних потоків. За рахунок цього забезпечується підвищення якості обприскування рослин на підвищених швидкостях руху обприскувача. Приклад реалізації запропонованого способу примусового осадження краплин робочої рідини при швидкісному обприскуванні пояснюється кресленнями: Фіг. 1 - схема взаємодії факелів краплин робочої рідини з потоками повітря, (вид збоку); Фіг 2 - схема взаєморозміщення розпилювачів робочої рідини і сопел подачі повітря на відповідних колекторах відносно напрямку руху обприскувача (вид ззаду). При реалізації даного способу робочу рідину забирають насосом із резервуара (на кресленні не показано) і подають в колектор 1, з якого цю рідину розбризкують розпилювачами 2 у вигляді факелів 3. Повітря забирається із атмосфери і джерелом стиснутого повітря (на кресленнях не показано) подають в колектор 4, із якого це повітря спрямовується соплами 5 у вигляді потоків 6 1 UA 119457 U 5 10 на факели рідини 3, яку розбризкують розпилювачами 2. При цьому за рахунок підвищеної робочої швидкості руху обприскувача потоки повітря, які виходять із сопел 5 вертикально, швидко змінюють напрямок швидкості під кутом до горизонту і взаємодіють з факелами розбризканої робочої рідини розпилювачами. Причому, за рахунок того, що отвори розпилювачів і сопел лежать в одних вертикальних площинах, паралельних до напрямку руху, осі повітряних потоків і осі факелів розпиленої рідини також знаходяться в одних площинах, тому взаємодія факелів рідини і потоків повітря буде ефективнішою. За рахунок такої взаємодії крупні краплини робочої рідини у факелі подрібнюються потоком повітря на дрібніші краплини, змішуються з потоком повітря у вигляді повітряно-рідинної суміші 7 і осідають на рослини в супроводі повітряних потоків, в результаті цього підвищується якість обприскування рослин при підвищених робочих швидкостях обприскувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб примусового осадження краплин робочої рідини при швидкісному обприскуванні рослин, при якому на факели краплин робочої рідини, які утворюють розпилювачами, з'єднаними з джерелом стиснутої рідини, діють потоками повітря, які утворюють соплами, сполученими з джерелом стиснутого повітря, який відрізняється тим, що осі отворів розпилювачів і сопел розміщують в одних вертикальних площинах, паралельних до напрямку руху обприскувача, причому сопла розміщують попереду розпилювачів, відносно напрямку руху обприскувача. 2 UA 119457 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
