Система та спосіб для мультиплексування керуючої інформації на фізичному каналі даних

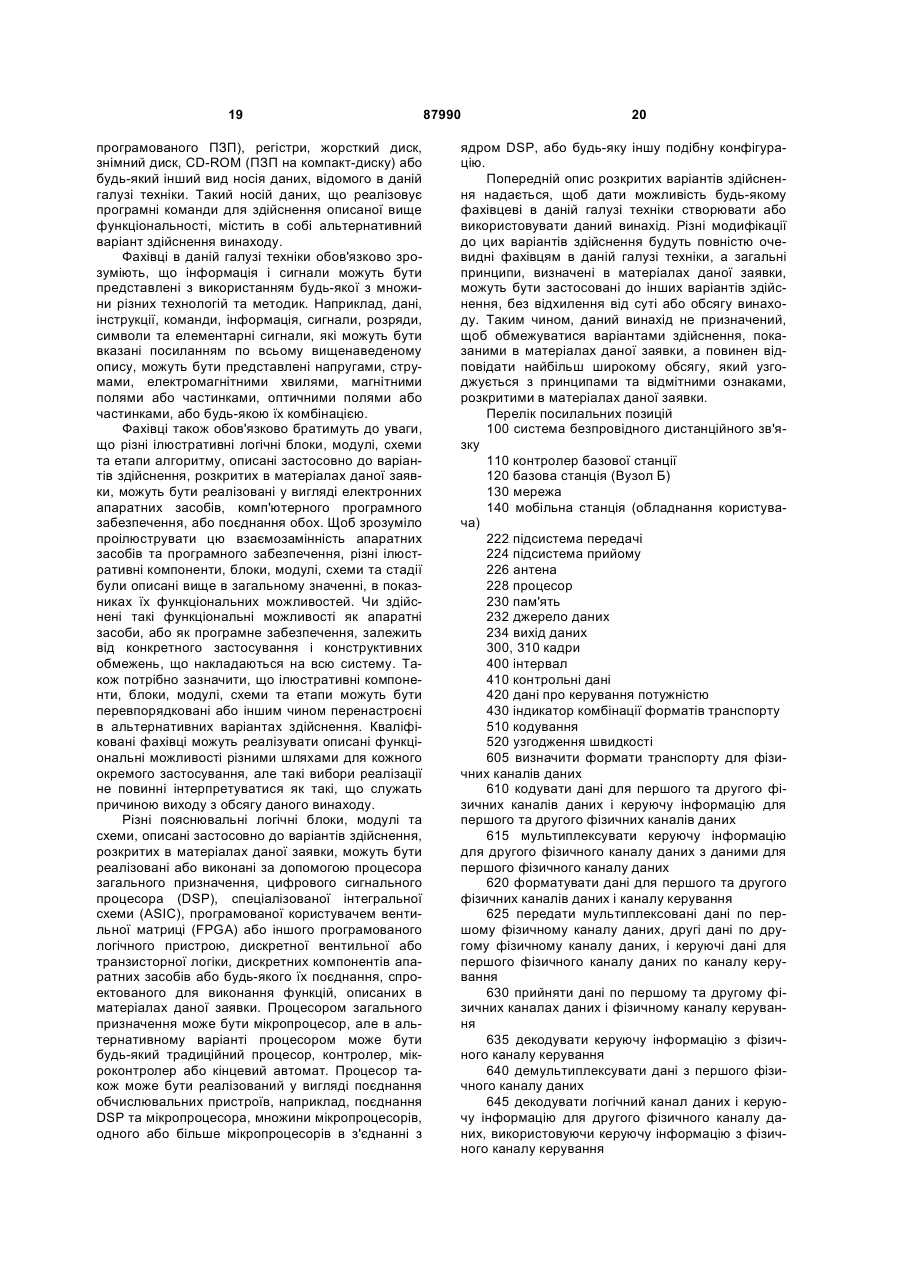

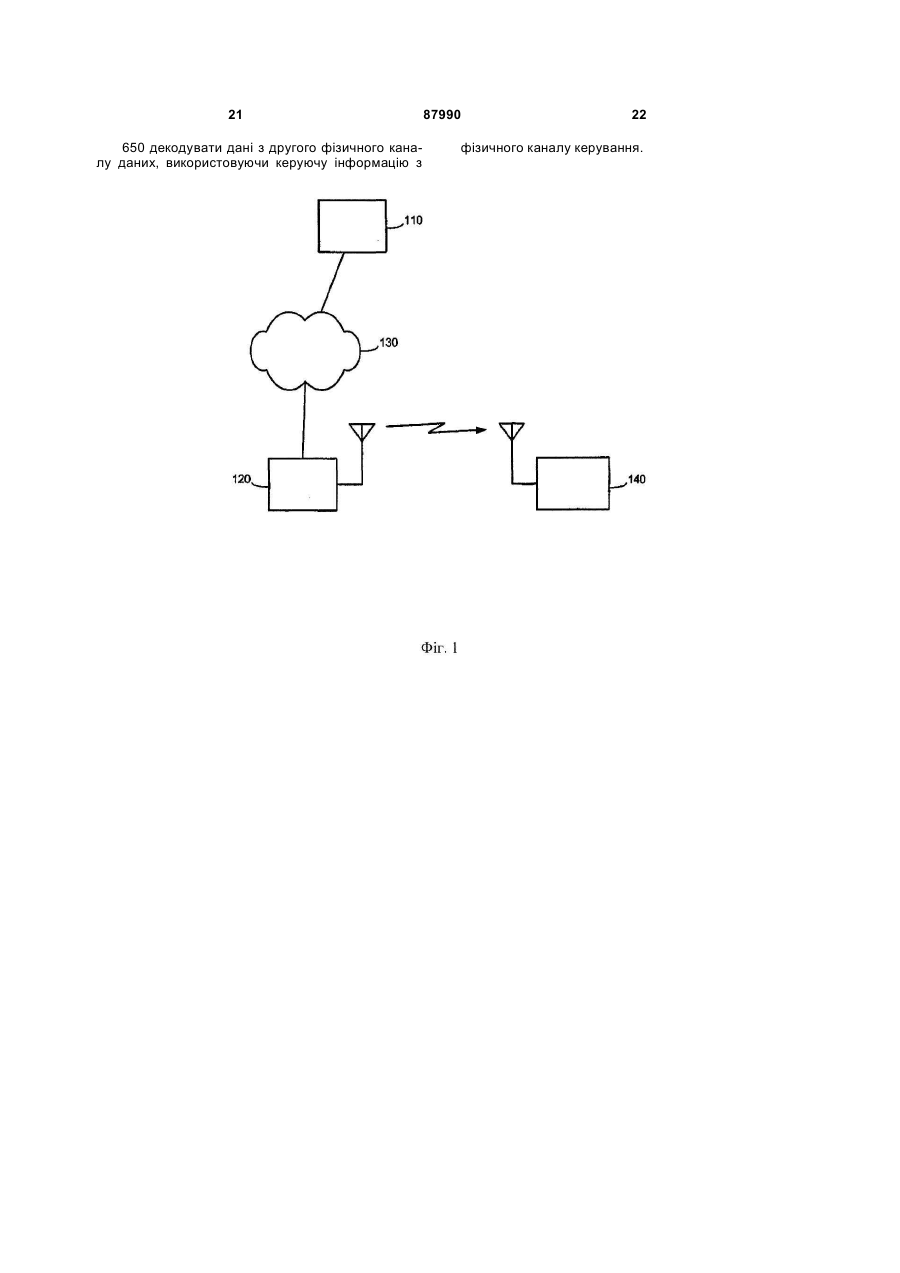

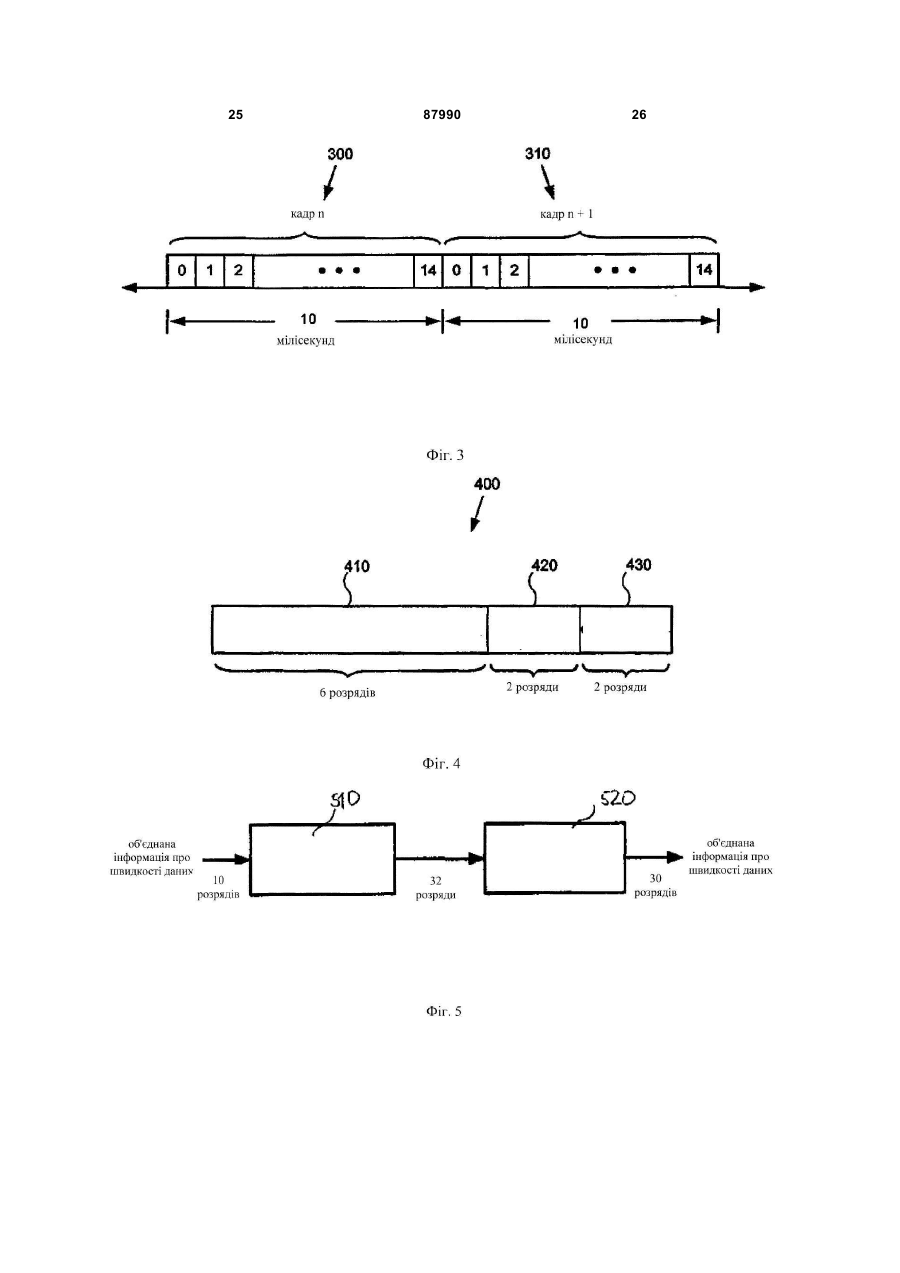

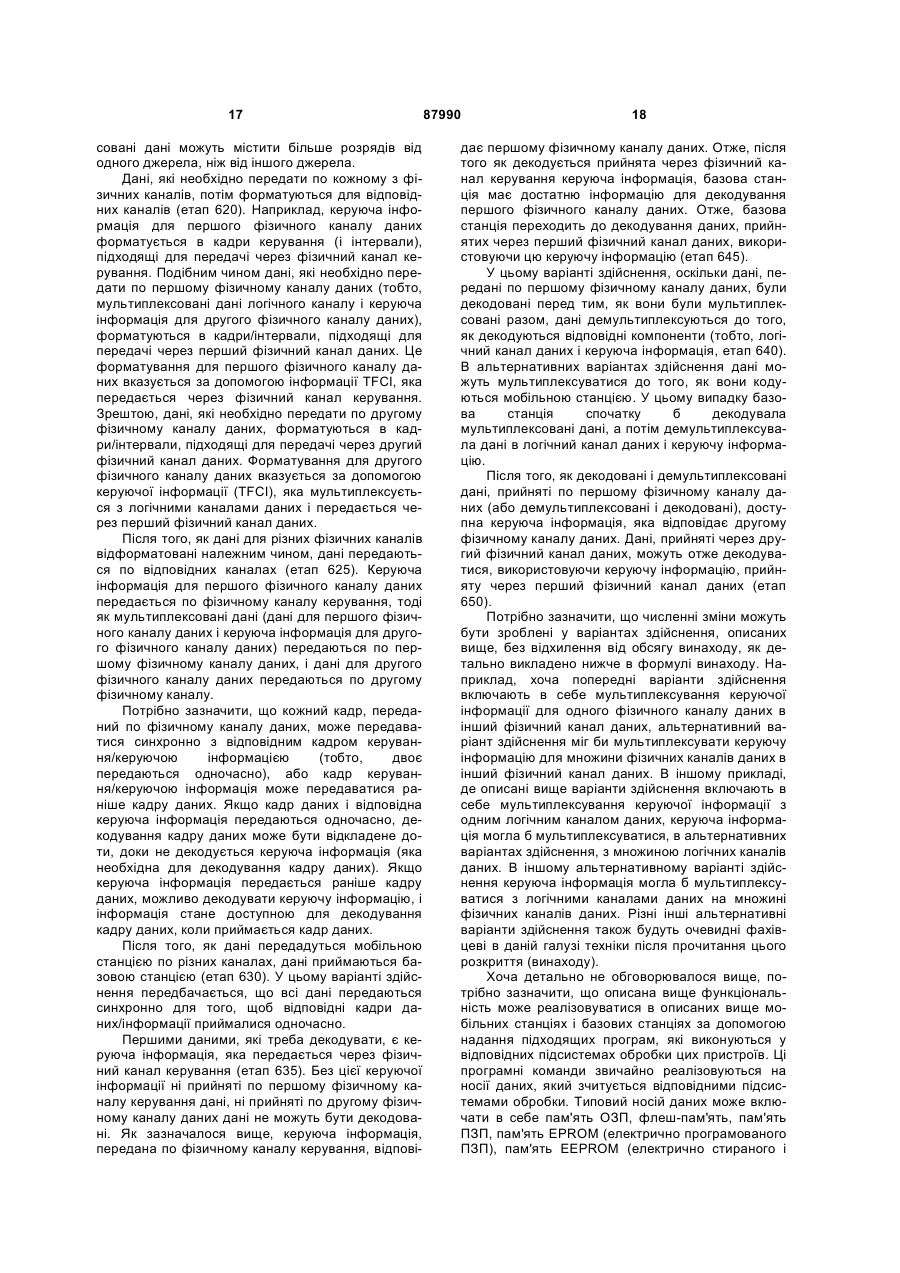

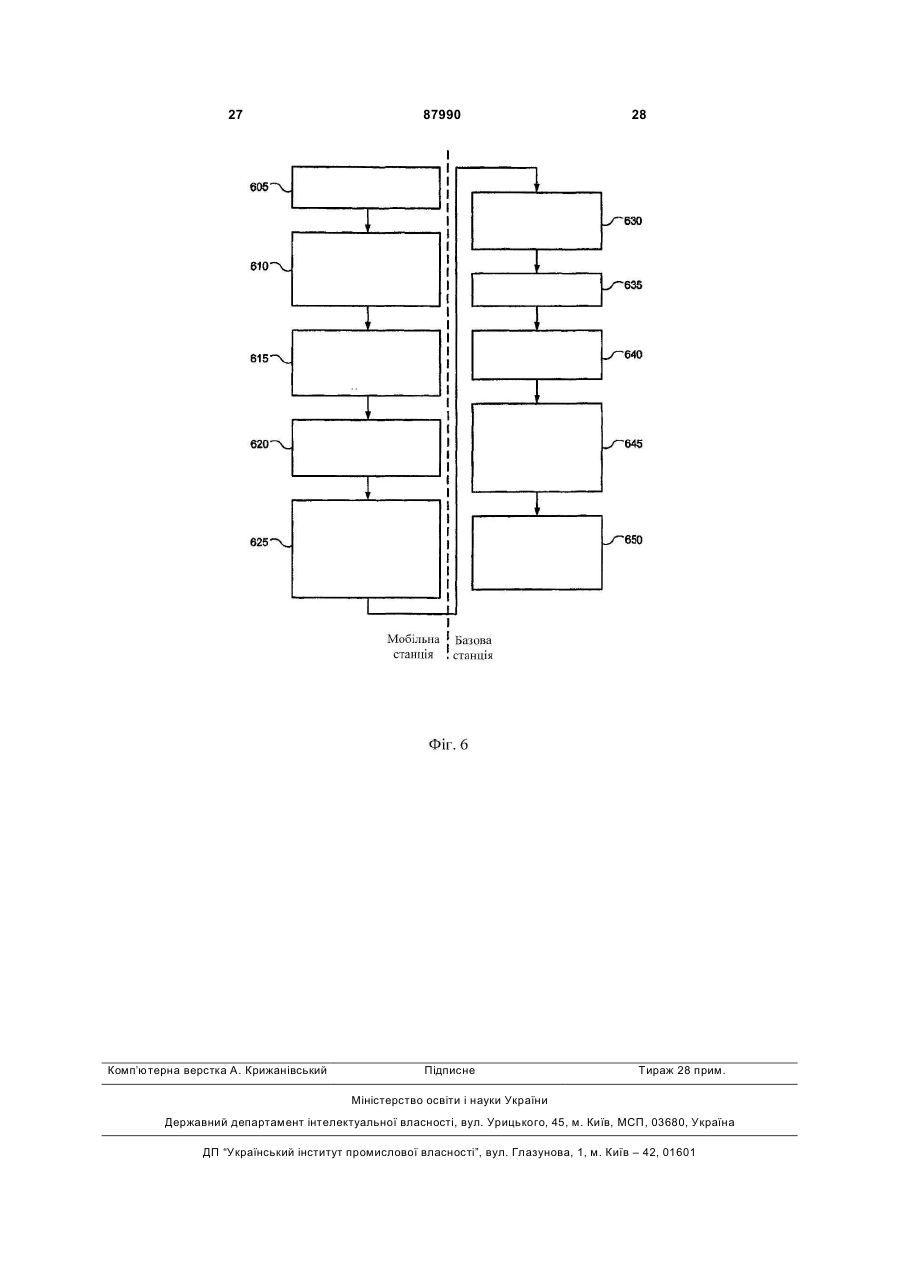

1. Спосіб, реалізований в системі безпровідного зв'язку, який містить етапи, на яких: надають перші дані, які необхідно передати по першому каналу даних, другі дані, які необхідно передати по другому каналу даних, керуючу інформацію для першого каналу даних і керуючу інформацію для другого каналу даних; кодують та мультиплексують перші дані з керуючою інформацією для другого каналу даних; передають мультиплексовані дані по першому каналу даних, передають другі дані по другому каналу даних і передають керуючу інформацію для першого каналу даних по каналу керування; і декодують керуючу інформацію для першого каналу даних, декодують мультиплексовані дані з використанням керуючої інформації для першого каналу даних, демультиплексують мультиплексовані дані на перші дані і керуючу інформацію для другого каналу даних, і декодують другі дані з використанням керуючої інформації для другого каналу даних. 2. Спосіб за п. 1, який реалізовується в системі зв'язку WCDMA. 3. Спосіб за п. 1, в якому керуюча інформація для першого каналу даних містить індикатор комбінацій форматів транспорту для першого каналу даних, і керуюча інформація для другого каналу даних містить індикатор комбінацій форматів транспорту для другого каналу даних. 4. Спосіб за п. 1, в якому мультиплексування перших даних з керуючою інформацією для другого каналу даних містить мультиплексування даних 2 (19) 1 3 12. Спосіб за п. 8, в якому мультиплексування перших даних з керуючою інформацією для другого каналу даних містить мультиплексування даних для одного або більше логічних каналів даних з керуючою інформацією для другого каналу даних та керуючою інформацією щонайменше для одного додаткового каналу даних. 13. Спосіб за п. 8, в якому кодування перших даних та керуючої інформації для другого каналу даних містить перекриття перших даних та керуючої інформації для другого каналу даних за допомогою кодів кодування з розширенням спектра. 14. Спосіб за п. 8, в якому мультиплексування перших даних з керуючою інформацією для другого каналу даних містить перемежовування розрядів перших даних з розрядами керуючої інформації для другого каналу даних. 15. Спосіб, реалізований в базовій станції для системи без провідного зв'язку, який містить етапи, на яких: приймають дані по першому каналу даних, другому каналу даних і каналу керування; декодують керуючі дані, прийняті через канал керування; використовують керуючі дані, прийняті через канал керування, для декодування мультиплексованих даних, прийнятих через перший канал даних; демультиплексують мультиплексовані дані, прийняті через перший канал даних, для одержання додаткових керуючих даних; і використовують додаткові керуючі дані, прийняті через перший канал даних, для декодування даних, прийнятих через другий канал даних. 16. Спосіб за п. 15, який реалізовується в базовій станції для системи зв'язку WCDMA. 17. Спосіб за п. 15, в якому керуючі дані, прийняті через канал керування, містять перший індикатор комбінацій форматів транспорту для першого каналу даних, і додаткові керуючі дані, прийняті через перший канал даних, містять другий індикатор комбінацій форматів транспорту для другого каналу даних. 18. Система безпровідного зв'язку, яка містить: мобільну станцію, сконфігуровану для надання перших даних, які необхідно передати по першому каналу даних, других даних, які необхідно передати по другому каналу даних, керуючої інформації для першого каналу даних та керуючої інформації для другого каналу даних, кодування та мультиплексування перших даних з керуючою інформацією для другого каналу даних, і передачі мультиплексованих даних по першому каналу даних, передачі других даних по другому каналу даних і передачі керуючої інформації для першого каналу даних по каналу керування; і базову станцію, сконфігуровану для прийому мультиплексованих даних по першому каналу даних, других даних по другому каналу даних та керуючої інформації для першого каналу даних по каналу керування, декодування керуючої інформації для першого каналу даних, декодування мультиплексованих даних з використанням керуючої інформації для першого каналу даних, 87990 4 демультиплексування мультиплексованих даних на перші дані та керуючу інформацію для другого каналу даних, і декодування других даних з використанням керуючої інформації для другого каналу даних. 19. Система безпровідного зв'язку за п. 18, яка містить систему зв'язку WCDMA. 20. Система безпровідного зв'язку за п. 18, в якій керуюча інформація для першого каналу данихмістить індикатор комбінацій форматів транспорту для першого каналу даних, і керуюча інформація для другого каналу даних містить індикатор комбінацій форматів транспорту для другого каналу даних. 21. Система безпровідного зв'язку за п. 18, в якій мобільна станція конфігурується для мультиплексування перших даних з керуючою інформацією для другого каналу даних за допомогою мультиплексування даних для множини логічних каналів даних з керуючою інформацією для другого каналу даних. 22. Система безпровідного зв'язку за п. 18, в якій мобільна станція конфігурується для мультиплексування перших даних з керуючою інформацією для другого каналу даних за допомогою мультиплексування даних для одного або більше логічних каналів даних з керуючою інформацією для другого каналу даних та керуючою інформацією щонайменше для одного додаткового каналу даних. 23. Система безпровідного зв'язку за п. 18, в якій мобільна станція конфігурується для кодування перших даних та керуючої інформації для другого каналу даних за допомогою перекриття перших даних та керуючої інформації для другого каналу даних за допомогою кодів кодування з розширенням спектра. 24. Система безпровідного зв'язку за п. 18, в якій мобільна станція конфігурується для мультиплексування перших даних з керуючою інформацією для другого каналу даних за допомогою перемежовування розрядів перших даних з розрядами керуючої інформації для другого каналу даних. 25. Мобільна станція для системи безпровідного зв'язку, яка містить: підсистему прийому та передачі; і підсистему обробки, з'єднану з підсистемою прийому та передачі і сконфігуровану для надання перших даних, які необхідно передати по першому каналу даних, других даних, які необхідно передати по другому каналу даних, керуючих даних для першого каналу даних та керуючих даних для другого каналу даних, і мультиплексування перших даних з керуючими даними для другого каналу даних; і в якій підсистема прийому та передачі конфігурується для передачі мультиплексованих даних по першому каналу даних, передачі других даних по другому каналу даних, і передачі керуючих даних для першого каналу даних по каналу керування. 26. Мобільна станція за п. 25, яка сконфігурована для використання в системі зв'язку WCDMA. 27. Мобільна станція за п. 25, в якій керуюча інформація для першого каналу даних містить індикатор комбінацій форматів транспорту для першого 5 87990 6 каналу даних, і керуюча інформація для другого каналу даних містить індикатор комбінацій форматів транспорту для другого каналу даних. 28. Мобільна станція за п. 25, в якій підсистема обробки сконфігурована для мультиплексування перших даних з керуючою інформацією для другого каналу даних за допомогою мультиплексування даних для множини логічних каналів даних з керуючою інформацією для другого каналу даних. 29. Мобільна станція за п. 25, в якій підсистема обробки сконфігурована для мультиплексування перших даних з керуючою інформацією для другого каналу даних за допомогою мультиплексування даних для одного або більше логічних каналів даних з керуючою інформацією для другого каналу даних та керуючою інформацією щонайменше для одного додаткового каналу даних. 30. Мобільна станція за п. 25, в якій підсистема обробки сконфігурована для кодування перших даних та керуючої інформації для другого каналу даних за допомогою перекриття перших даних та керуючої інформації для другого каналу даних за допомогою кодів кодування з розширенням спектра. 31. Мобільна станція за п. 25, в якій підсистема обробки сконфігурована для мультиплексування перших даних з керуючою інформацією для другого каналу даних за допомогою перемежовування розрядів перших даних з розрядами керуючої інформації для другого каналу даних. 32. Базова станція для системи безпровідного зв'язку, яка містить: підсистему прийому та передачі, сконфігуровану для прийому даних по першому каналу даних, другому каналу даних та каналу керування; і підсистему обробки, з'єднану з підсистемою прийому та передачі і сконфігуровану для декодування керуючих даних, прийнятих через канал керування, використання керуючих даних, прийнятих через канал керування, для декодування мультиплексованих даних, прийнятих через перший канал даних, демультиплексування мультиплексованих даних, прийнятих через перший канал даних, для одержання додаткових керуючих даних, і використання додаткових керуючих даних, прийнятих через перший канал даних, для декодування даних, прийнятих через другий канал даних. 33. Базова станція за п. 32, яка сконфігурована для використання в системі зв'язку WCDMA. 34. Базова станція за п. 32, в якій керуючі дані, прийняті через канал керування, містять перший індикатор комбінацій форматів транспорту для першого каналу даних, і додаткові керуючі дані, прийняті через перший канал даних, містять другий індикатор комбінацій форматів транспорту для другого каналу даних. За даною заявкою на патент пріоритет заявляється за Попередньою заявкою № 60/508,536, озаглавленою «Hierarchical Control Channel Structure» (Ієрархічна структура каналу керування), зареєстрованою 2 жовтня 2003 року, і право на яку передане правонаступнику даної заявки, і включеною в даний опис як посилання. Даний винахід загалом відноситься до систем зв'язку, а конкретніше до систем та способів для надання керуючої інформації для множини каналів (передачі) даних за допомогою об'єднання керуючої інформації з інформацією для логічного каналу даних і передачі об'єднаної інформації по одному фізичному каналу даних. Система безпровідного дистанційного зв'язку може використовуватися для надання можливості передачі інформації між мобільним пристроєм та базовою станцією, між мобільним пристроєм та інформаційним сервером, між мобільними пристроями тощо. Інформація, що передається між різними пристроями, може включати в себе аудіоінформацію (наприклад, мову), високошвидкісні дані, керуючу інформацію та різні інші типи даних. Одна типова система телекомунікації включає в себе контролер базової станції, одну або більше базових станцій та одну або більше мобільних станцій. Кожна з базових станцій з'єднується з контролером базової станції за допомогою мережі, яка звичайно називається транзитною мережею. Транзитна мережа звичайно містить фізичні лінії зв'язку між контролером базової станції та базовими станціями. Кожна з мобільних станцій з'єдну ється з однією з базових станцій. Лінії зв'язку між мобільними станціями та базовими станціями містять лінії радіозв'язку. Лінія безпровідного зв'язку між кожною мобільною станцією та базовою станцією, з якою вона обмінюється інформацією, включає в себе набір каналів для передачі даних від базової станції до мобільної станції, а також набір каналів для передачі даних від мобільної станції до базової станції. Перший набір каналів (від базової станції до мобільної станції) називається прямою лінією зв'язку. Другий набір каналів (від мобільної станції до базової станції) називається зворотною лінією зв'язку. Канали, як прямої лінії зв'язку, так і зворотної лінії зв'язку конфігуруються для перенесення різних типів інформації. Наприклад, деякі з каналів переносять дані, тоді як інші переносять керуючу інформацію. В одному варіанті здійснення зворотна лінія зв'язку включає в себе основний виділений канал даних і відповідний виділений канал керування. Канал керування конфігурується для перенесення інформації, необхідної для декодування основного виділеного каналу даних, наприклад вказівка швидкості даних, на якій дані передаються по каналу даних. Може бути необхідним додати інший канал даних до цієї системи. Як і з основним виділеним каналом даних, буде необхідно передавати керуючу інформацію для додаткового каналу даних для того, щоб дати можливість базовій станції декодувати дані, які передаються по додатковому 7 каналу даних. Традиційно ця керуюча інформація передавалася б по додатковому каналу керування, який відповідає додатковому каналу даних. Це рішення, однак, невигідне в тому, що воно вимагає використання ресурсів (наприклад, додаткової обробки, додаткових кодів кодування з розширенням спектра тощо) для підтримки додаткового каналу керування. Отже, було б бажано надати вдосконалені системи та способи для обміну необхідною керуючою інформацією для додаткового каналу даних. Розкриті тут варіанти здійснення направлені на вказані вище потреби за допомогою мультиплексування керуючої інформації для другого фізичного каналу даних з логічним каналом даних і передачі результуючих мультиплексованих даних по першому фізичному каналу даних. Один варіант здійснення містить спосіб, реалізований в системі зв'язку WCDMA (широкосмуговий множинний доступ з кодовим розділенням каналів). Цей спосіб включає в себе надання перших даних, які необхідно передати по першому каналу даних, других даних, які необхідно передати по другому каналу даних, керуючої інформації для першого каналу даних і керуючої інформації для другого каналу даних. Перші дані і керуюча інформація для другого каналу даних потім кодуються і мультиплексуютьсяразом. Потім мультиплексовані дані передаються по першому каналу даних, другі дані передаються по другому каналу даних, і керуюча інформація для першого каналу даних передається по каналу керування. Коли приймаються дані, передані по різних каналах, керуюча інформація для першого каналу даних декодується і використовується для декодування мультиплексованих даних по першому каналу даних. Мультиплексовані дані декодуються і демультиплексуються для одержання перших даних і керуючої інформації для другого каналу даних. Другі дані потім декодуються, використовуючи керуючу інформацію для другого каналу даних. Альтернативний варіант здійснення містить спосіб, реалізований в мобільній станції для системи безпровідного зв'язку. Цей спосіб включає в себе надання перших даних, які необхідно передати по першому каналу даних, других даних, які необхідно передати по другому каналу даних, керуючих даних для першого каналу даних та керуючих даних для другого каналу даних. Потім перші дані мультиплексуються з керуючими даними для другого каналу даних. Потім мультиплексовані дані передаються по першому каналу даних, тоді як другі дані передаються по другому каналу даних, і керуючі дані для першого каналу даних передаються по каналу керування. Інший альтернативний варіант здійснення містить спосіб, реалізований в базовій станції для системи безпровідного зв'язку. Цей спосіб включає в себе прийом даних по першому каналу даних, другому каналу даних та каналу керування. Керуючі дані, прийняті через канал керування, декодуються і використовуються для декодування мультиплексованих даних, прийнятих через перший канал даних. Мультиплексовані дані, прийняті через перший канал даних, демультиплексуються 87990 8 для одержання даних для логічного каналу даних і додаткових керуючих даних. Додаткові керуючі дані використовуються потім для декодування даних, прийнятих через другий канал даних. Інший альтернативний варіант здійснення містить систему безпровідного зв'язку, яка включає в себе мобільну станцію та базову станцію. Мобільна станція конфігурується для надання перших даних, які необхідно передати по першому каналу даних, других даних, які необхідно передати по другому каналу даних, керуючої інформації для першого каналу даних і керуючої інформації для другого каналу даних. Мобільна станція додатково конфігурується для кодування та мультиплексування перших даних з керуючою інформацією для другого каналу даних, і потім передачі мультиплексованих даних по першому каналу даних, передачі других даних по другому каналу даних і передачі керуючої інформації для першого каналу даних по каналу керування. Базова станція конфігурується для прийому мультиплексованих даних по першому каналу даних, других даних по другому каналу даних, і керуючої інформації для першого каналу даних по каналу керування. Базова станція додатково конфігурується для декодування керуючої інформації для першого каналу даних і використання цієї керуючої інформації для декодування мультиплексованих даних, прийнятих по першому каналу даних. Базова станція додатково конфігурується для демультиплексування мультиплексованих даних на перші дані і керуючу інформацію для другого каналу даних, і далі декодування других даних, використовуючи керуючу інформацію для другого каналу даних. Інший альтернативний варіант здійснення містить мобільну станцію для системи безпровідного зв'язку, яка включає в себе підсистему прийому та передачі і підсистему обробки, з'єднану з підсистемою прийому та передачі. Підсистема обробки конфігурується для надання перших даних, які необхідно передати по першому каналу даних, других даних, які необхідно передати по другому каналу даних, керуючих даних для першого каналу даних і керуючих даних для другого каналу даних. Підсистема обробки додатково конфігурується для мультиплексування перших даних з керуючими даними для другого каналу даних. Підсистема прийому та передачі конфігурується для передачі мультиплексованих даних по першому каналу даних, передачі других даних по другому каналу даних, і передачі керуючих даних для першого каналу даних по каналу керування. Інший альтернативний варіант здійснення містить базову станцію для системи безпровідного зв'язку, яка включає в себе підсистему прийому та передачі і підсистему обробки, з'єднану з підсистемою прийому та передачі. Підсистема прийому та передачі конфігурується для прийому даних по першому каналу даних, другому каналу даних та каналукерування. Підсистема обробки конфігурується для декодування керуючих даних, прийнятих через канал керування, і використання керуючих даних, прийнятих через канал керування, для декодування мультиплексованих даних, прийнятих через перший канал даних. Підсистема обробки 9 додатково конфігурується для демультиплексування мультиплексованих даних, прийнятих через перший канал даних, для одержання додаткових керуючих даних, і використання додаткових керуючих даних, прийнятих через перший канал даних, для декодування даних, прийнятих через другий канал даних. Також можливі численні додаткові альтернативні варіанти здійснення. Різні аспекти та ознаки винаходу розкриваються за допомогою подальшого докладного опису і посилань на супровідні креслення, на яких: Фіг.1 є діаграмою, що ілюструє структуру високого рівня системи безпровідного дистанційного зв'язку відповідно до одного варіанту здійснення; Фіг.2 є функціональною блок-схемою, що ілюструє основні конструктивні компоненти системи безпровідної прийомопередачі відповідно до одного варіанту здійснення; Фіг.3 є діаграмою, що ілюструє структуру кадрів даних, переданих по парі каналів даних та каналу керування, відповідно до одного варіанту здійснення; Фіг.4 є діаграмою, що ілюструє структуру керуючої інформації всередині кожного інтервалу кадру керування, відповідно до одного варіанту здійснення; Фіг.5 є блок-схемою алгоритму, що ілюструє процес, за допомогою якого інформація про швидкість даних кодується відповідно до одного варіанту здійснення; Фіг.6 є блок-схемою алгоритму, що ілюструє процес об'єднання керуючої інформації з інформацією для логічного каналу даних і передачі об'єднаної інформації по одному фізичному каналу даних відповідно до одного варіанту здійснення. Оскільки винахід допускає різні модифікації та альтернативні форми, окремі варіанти його здійснення показані як приклад на кресленнях і докладному супровідному описі. Повинне бути зрозуміло, однак, що креслення і докладний опис не мають наміром обмежувати винахід конкретними варіантами здійснення, які описані. Нижче описуються один або більше варіантів здійснення винаходу. Потрібно зазначити, що ці та будь-які інші описані нижче варіанти здійснення є типовими, і призначаються швидше для ілюстрації винаходу, а не для його обмеження. Як розкривається в цьому описі, різні варіанти здійснення винаходу містять системи та способи для обміну керуючими даними для множини фізичних каналів даних за допомогою передачі керуючої інформації для першого фізичного каналу даних по фізичному каналу керування, і об'єднання керуючої інформації з інформацією для логічного каналу даних і передачі об'єднаної інформації по одному фізичному каналу даних. В одному варіанті здійснення спосіб реалізовується в системі зв'язку WCDMA (широкосмуговий множинний доступ з кодовим розділенням каналів), яка могла бути спроектована, наприклад, відповідно до версії (наприклад, Версії 99) стандарту 3GPP (Проект партнерства третього покоління). Цей спосіб включає в себе надання перших даних, які необхідно передати по першому каналу 87990 10 даних, других даних, які необхідно передати по другому каналу даних, керуючої інформації для першого каналу даних та керуючої інформації для другого каналу даних. Перші дані та керуюча інформація для другого каналу даних потім кодуються і мультиплексуються разом. Потім мультиплексовані дані передаються по першому каналу даних, другі дані передаються по другому каналу даних, і керуюча інформація для першого каналу даних передається по каналу керування. Коли приймаються дані, передані по різних каналах, керуюча інформація для першого каналу даних декодується і використовується для декодування мультиплексованих даних по першому каналу даних. Мультиплексовані дані декодуються і демультиплексуються для одержання перших даних та керуючої інформації для другого каналу даних. Другі дані потім декодуються, використовуючи керуючу інформацію для другого каналу даних. Як зазначалося вище, один варіант здійснення винаходу реалізовується в системі безпровідного дистанційного зв'язку, яка спроектована відповідно до стандарту WCDMA. Отже, буде корисно описати основну структуру і функціонування такої системи для того, щоб допомогти в розумінні винаходу. Потрібно зазначити, що незважаючи на те, що подальший опис зосереджується, в основному, на системі, яка відповідає цьому стандарту, альтернативні варіанти здійснення можуть бути реалізовані в системах, які відповідають також іншим стандартам. З посиланням на Фіг.1, показана діаграма, що ілюструє структуру системи безпровідного дистанційного зв'язку відповідно до одного варіанту здійснення. Система 100 включає в себе контролер 110 базової станції, базову станцію 120, яка з'єднується з контролером 110 базової станції через транзитну мережу 130, і мобільну станцію 140. Система 100 може включати в себе додаткові базові станції і мобільні станції, які для наочності не показані на Фіг.1. Термінологія, яка використовується для назви компонентів системи, може відрізнятися від одного варіанту здійснення до іншого. Наприклад, контролер 110 базової станції може називатися контролером радіомережі (RNC), базова станція 120 може називатися «Вузлом Б», і мобільна станція 140 може називатися обладнанням користувача (UE). Оскільки різні варіанти здійснення винаходу можуть бути реалізовані в різних типах систем безпровідного зв'язку (наприклад, системах, спроектованих згідно з іншими стандартами або іншими версіями того самого стандарту), посилання на різні компоненти систем потрібно інтерпретувати вільно, і не треба тлумачити посилання на конкретні компоненти, використовуючи застосовну до конкретного типу систем термінологію, щоб мати на увазі, що варіанти здійснення винаходу обмежуються тим конкретним типом системи. Також потрібно зазначити, що незважаючи на те, що опис в даному документі цього та інших варіантів здійснення зосереджується на системі, в якій мобільна станція може переміщатися відносно базової станції, інші варіанти здійснення можуть бути реалізовані в системах, які дають можливість 11 безпровідного обміну інформацією між альтернативними типами пристроїв. Немає необхідності, щоб один з пристроїв був «базовою станцією», також немає необхідності, щоб інший з пристроїв був «мобільним». Посилання на мобільні станції та базові станції тут повинні тлумачитися так, щоб включати в себе будь-які безпровідні приймальнопередавальні пристрої, які знаходяться у взаємодії один з одним. Тим часом на практиці окремі проекти базової станції 120 та мобільної станції 140 можуть відрізнятися значним чином, кожний служить як безпровідний прийомопередавач для обміну інформацією по прямих і зворотних лініях зв'язку. Базова станція 120 і мобільна станція 140 мають, таким чином, однакову загальну структуру. Ця структура ілюструється на Фіг.2. Посилаючись на Фіг.2, показується функціональна блок-схема, що ілюструє основні конструктивні компоненти системи безпровідної прийомопередачі, відповідно до одного варіанту здійснення. Як зображено на цій фігурі, система містить підсистему 222 передачі та підсистему 224 прийому, кожна з яких з'єднується з антеною 226. Підсистема 222 передачі та підсистема 224 прийому можуть разом називатися підсистемою прийому та передачі. Підсистема 222 передачі та підсистема 224 прийому звертаються до прямої і/або зворотної лінії зв'язку через антену 226. Підсистема 222 передачі та підсистема 224 прийому також з'єднується з процесором 228, який конфігурується для керування підсистемами 222 та 224 передачі та прийому. Пам'ять 230 з'єднується з процесором 228 для надання робочої зони та локального сховища для процесора. Процесор 228 і пам'ять 230 можуть разом називатися підсистемою обробки. Джерело 232 даних з'єднується з процесором 228 для надання даних для передачі системою. Джерело 232 даних може, наприклад, містити мікрофон або вхід від мережного пристрою. Дані обробляються процесором 228 і потім перенаправляються підсистемі 222 передачі, яка передає дані через антену 226. Дані, прийняті підсистемою 224 прийому через антену 226, перенаправляються процесору 228 для обробки і потім до виходу 234 даних для пред'явлення користувачеві. Вихід 234 даних може містити такі пристрої, як динамік, пристрій відображення або вихід до мережного пристрою. Фахівці в даній галузі техніки винаходу братимуть до уваги, що зображена на Фіг.2 структура є пояснювальною, і що інші варіанти здійснення можуть використовувати альтернативні конфігурації. Наприклад, процесор 228, який може бути універсальним мікропроцесором, цифровим процесором сигналів (DSP) або спеціалізованим процесором, може виконувати деякі або всі функції інших компонентів прийомопередавача, або будь-яку іншу обробку, необхідну прийомопередавачу. Обсяг претензій формули винаходу, викладеної нижче, таким чином, не обмежується описаними тут конкретними конфігураціями. Мобільна станція 140 звичайно не є стаціонарною (хоча можливо, в деяких випадках). Мобільна станція 140, замість цього, ймовірно, переміща 87990 12 ється відносно базової станції 120. Положення мобільної станції 140, що змінюється, звичайно служить причиною для зміни канальних умов для безпровідної лінії зв'язку між мобільною станцією 140 та базовою станцією 120. Канальні умови можуть також бути піддані іншим факторам, наприклад атмосферним умовам, переміщенню інших об'єктів між мобільною станцією 140 та базовою станцією 120, взаємним перешкодам від інших передавачів тощо. Внаслідок змін в канальних умовах для безпровідної лінії зв'язку, можуть бути зміни в швидкості даних, на якій мобільна станція 140 передає дані базовій станції 120. Ці зміни в швидкостях даних, що використовуються мобільною станцією 140 для передачі даних, необхідні для забезпечення досить високого відношення сигнал/шум, SNR (або відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів, SINR), щоб базова станція 120 прийняла дані з прийнятною частотою помилок. Чим краще канальні умови, тим вище швидкість даних, яка може використовуватися мобільною станцією. Чим гірше канальні умови, тим нижче швидкість даних, яка повинна використовуватися мобільною станцією. Швидкість даних і відповідний формат даних для одного або більше каналів можуть, в деяких варіантах здійснення, називатися форматом транспорту (TF) або комбінацією форматів транспорту. Для розуміння, окремі формати транспорту, як і комбінації форматів транспорту, можуть називатися нижче просто швидкостями даних. В одному варіанті здійснення мобільна станція системи безпровідного дистанційного зв'язку конфігурується для передачі інформації до базової станції по трьох каналах. Першим з цих каналів є виділений канал даних. Цей канал даних може переносити різні типи даних, включаючи такі високопріоритетні дані, як мовна інформація, потокове відео або тому подібне, і низькопріоритетні дані, доставка яких нечутлива до затримок. Цей виділений канал даних може називатися тут основним каналом даних. Другий з каналів є каналом керування. Канал керування переносить керуючу інформацію, яка необхідна базовій станції для того, щоб правильно декодувати дані, передані по основному каналу даних. Керуюча інформація може, наприклад, включати в себе інформацію контрольного (пілотного) каналу, інформацію про керування потужністю та інформацію про швидкість даних. Ці різні типи інформації також можуть характеризуватися як різні логічні канали всередині фізичного каналу керування. Основний канал даних і канал керування виявляються в традиційних системах WCDMA. Звичайно для кожного блоку інформації, який передається по основному каналу даних, існує відповідна інформація, яка передається по каналу керування. Інформація, яка міститься в каналі керування приймається базовою станцією, декодується і потім використовується для декодування інформації в каналі даних. Канал керування може передаватися одночасно з відповідним каналом даних, або може передаватися раніше передачі відповідного каналу даних. 13 У даному варіанті здійснення, в доповнення до основного каналу даних і каналу керування передається третій канал (поліпшений виділений канал даних) від мобільної станції до базової станції. Поліпшений канал даних використовується в цьому варіанті здійснення для передачі даних для високошвидкісних не чутливих до затримки послуг. В альтернативних варіантах здійснення можуть передаватися інші типи даних. Незважаючи на те, що необхідно передавати керуючу інформацію для поліпшеного каналу даних на базову станцію для того, щоб базова станція могла декодувати дані, прийняті через поліпшений канал даних, ця керуюча інформація не передається в каналі керування, який відділений від описаного вище каналу керування. Замість цього керуюча інформація для поліпшеного каналу даних об'єднується з інформацією для логічного каналу даних, і об'єднана інформація передається від мобільної станції на базову станцію по основному виділеному каналу даних. Спосіб, яким це виконується, описується детально нижче. У даному винаході всі три канали (основний виділений канал даних, виділений канал керування та поліпшений виділений канал даних) використовують однаковий формат кадру. Цей формат ілюструється на Фіг.3. Фіг.3 показує два кадри, 300 та 310. Як показано на цій фігурі, кожний кадр вимірюється десятьма мілісекундами. Кожний кадр додатково розділяється на 15 інтервалів. Як згадувалося вище, канал керування використовується в цьому варіанті здійснення для передачі керуючої інформації, що включає контрольні дані, дані про керування потужністю та інформацію про швидкість даних. Посилаючись на Фіг.4, показується діаграма, що ілюструє структуру цієї інформації всередині кожного інтервалу. Фіг.4 зображає один інтервал 400. Те, що міститься в інтервалі 400, є контрольними даними 410, даними 420 про керування потужністю та інформацією 430 TFCI (індикатор комбінацій форматів транспорту). Інтервал 400 складається з десяти інформаційних розрядів. Шість з цих десяти розрядів використовуються для переміщення контрольних даних 410, тоді як два розряди використовуються як дані 420 про керування потужністю, і два розряди використовуються для інформації 430 TFCI. Хоча інформація 430 TFCI містить тільки два розряди кожного інтервалу, більше двох розрядів доступно для передачі значення TFCI. Це тому, що вибрані формати транспорту, що використовуються мобільною станцією для передачі даних по основному та поліпшеному каналах даних, оновлюються на покадровій основі. Іншими словами, тоді як кожний канал даних може вибирати різний формат транспорту для кожного подальшого кадру, формат транспорту залишається незмінним протягом кадру. Відповідно, всі 30 розрядів TFCI в кадрі (два розряди помножити на п'ятнадцять інтервалів) замість усього двох розрядів TFCI в одному інтервалі, доступні для передачі вибраного значення TFCI. Потрібно зазначити, що хоча 30 розрядів, що передаються в кадрі, виділяються для передачі інформації TFCI від мобільної станції на базову 87990 14 станцію, передається менше, ніж 30 розрядів реальної інформації формату транспорту. Причина в тому, що інформація формату транспорту кодується до передачі. Цей процес кодування схожий на кодування, яке виконується на даних, що передаються по каналах даних. Кодування спрямоване на збільшення надійності, з якою передаються дані. Кодування збільшує кількість розрядів, яку необхідно передати. Посилаючись на Фіг.5, показана блок-схема алгоритму, що ілюструє процес, за допомогою якого інформація про швидкість даних кодується відповідно до одного варіанту здійснення. На цій фігурі інформація про швидкість даних (TFCI) кодується (етап 510). У цьому випадку кодуючий пристрій здійснює 1/3 схеми кодування. Кодування складається з перекриття вихідної інформації про швидкість даних кодами кодування з розширенням спектра способом, який добре відомий фахівцям в галузі систем зв'язку WCDMA. У випадку з інформацією TFCI кодування вихідного значення TFCI, яке складається з десяти інформаційних розрядів, призводить до 32 розрядів кодованих даних інформації про швидкість. Оскільки формат керуючих даних, описаний вище застосовано до Фіг.4, надає тільки 30 розрядів для інформації про швидкість даних, повинна виконуватися деяка форма узгодження швидкості (етап 520). В одному варіанті здійснення функція узгодження швидкості може просто складатися з «виключення» кодованих даних, або видалення останніх двох розрядів. Результуючі 30 розрядів кодованої інформації TFCI можуть потім передаватися від мобільної станції на базову станцію за допомогою передачі перших двох розрядів в першому інтервалі кадру, наступних двох розрядів у другому інтервалі кадру і так далі, доки не передані всі 30 розрядів. Як зазначалося вище, тільки один канал керування використовується в поєднанні з двома каналами даних в цьому варіанті здійснення. Дані TFCI, які передаються в кожному кадрі цього каналу керування, відповідають значенню TFCI для першого з каналів даних (основного виділеного каналу даних, в цьому варіанті здійснення). Інформація TFCI, що передається через канал керування, отже, є корисною тільки при декодуванні першого каналу даних. Інформація TFCI для другого каналу даних (поліпшеного виділеного каналу даних в цьому варіанті здійснення) передається натомість через перший канал даних. Кожний з двох каналів даних, описаних вище, є виділеним фізичним каналом. Кожний з цих фізичних каналів має різний набір кодів кодування з розширенням спектра, і може окремо передаватися/прийматися і кодуватися/декодуватися. Кожний з фізичних каналів, однак, може переносити два або більше логічних або віртуальних каналів. Ці канали також можуть називатися транспортними каналами. Не є невластивим для виділеного фізичного каналу включати в себе дані від множини джерел по множині логічних каналів даних. Наприклад, один фізичний канал даних може нести перший логічний канал даних, який переміщує мовну інформацію, і другий логічний канал даних, який 15 переміщує інформацію, що відповідає послугам передачі даних (наприклад, дані доступу в Інтернет). Коли множина логічних каналів даних мультиплексується в єдиний фізичний канал даних, необхідно забезпечити яку-небудь вказівку того, як логічні канали даних будуть мультиплексуватися разом для того, щоб дати можливість базовій станції демультиплексувати канали після того, як вони приймаються. Наприклад, якщо два логічних канали А та В даних можуть мультиплексуватися у визначений фізичний канал даних, існує чотири можливості: обидва канали А та В передаються; канал А передається, а канал В ні; канал В передається, а канал А ні; і ні канал А, ні канал В не передається. Ці чотири можливості можуть передаватися з використанням двох розрядів, кожний з яких представляє один з каналів. Якщо розряд встановлюється у 0, відповідний канал не передається, а якщо розряд встановлюється у 1, відповідний канал передається. Чотири описані вище можливості можуть, отже, представлятися розрядами 11, 10, 01 та 00 відповідно. Якщо спосіб, яким спільно мультиплексуються логічні канали даних, не змінюється, цих двох бітів може бути досить для опису мультиплексування відповідних даних. Наприклад, може бути заздалегідь визначено, що всі парні розряди в фізичному каналі даних відповідають першому логічному каналу, а всі непарні розряди в фізичному каналі даних відповідають другому логічному каналу. Якщо тип мультиплексування може змінюватися, може знадобитися використати додаткові розряди для вказівки способу, яким мультиплексуються дані. Додаткові розряди також можуть використовуватися для вказівки інших подробиць про спосіб, яким форматуються дані в фізичному каналі даних. Мультиплексування та демультиплексування даних, відповідних логічним каналам даних, відоме фахівцям в даній галузі техніки. Нарівні з тим, що для виділених фізичних каналів даних невластиво переносити множину логічних каналів даних, фізичні канали даних не переміщують яких-небудь керуючих даних. У даному варіанті здійснення, однак, керуючі дані, які необхідні для декодування другого виділеного фізичного каналу даних, мультиплексуються разом з одним або більше логічних каналів даних на першому виділеному фізичному каналі даних, а не переміщаються традиційно (тобто, по відособленому виділеному фізичному каналу керування). Як вказувалося вище, даний варіант здійснення включає в себе три фізичних канали, які використовуються для переміщення інформації від мобільної станції до базової станції: перший виділений фізичний канал даних; другий виділений фізичний канал даних; і виділений фізичний канал керування. Керуюча інформація, яка необхідна для правильного декодування даних, переданих по першому виділеному фізичному каналу даних, передається по виділеному фізичному каналу керування. Керуюча інформація, яка необхідна для декодування даних, переданих по другому виділеному фізичному каналу даних, передається по першому виділеному фізичному каналу даних. Ця 87990 16 керуюча інформація обробляється тим самим способом, що і логічний канал даних, який переноситься першим виділеним фізичним каналом даних, і мультиплексується разом з одним або більше цих логічних каналів даних. Об'єднані дані мультиплексованих каналів потім передаються через перший виділений фізичний канал даних. Спосіб, що застосовується в цьому варіанті здійснення, детально описується нижче застосовно до Фіг.6. Фіг.6 є блок-схемою алгоритму, що ілюструє процес об'єднання керуючої інформації для другого фізичного каналу даних з одним або більше логічних каналів даних, передачі об'єднаних даних і роз'єднання першого і другого фізичних каналів даних, використовуючи відповідну керуючу інформацію. Потрібно зазначити, що зображений на Фіг.6 спосіб включає в себе частину на лівій стороні Фіг.6, яка загалом відповідає частині способу, який виконується мобільною станцією, і частину на правій стороні Фіг.6, яка виконується базовою станцією. Потрібно зазначити, що крім загального способу, зображеного на Фіг.6, перша і друга частини способу можуть самі вважатися альтернативними варіантами здійснення. Посилаючись на Фіг.6. спочатку визначається інформація формату транспорту для першого та другого фізичних каналів даних (етап 605). Це включає вибір відповідних комбінацій форматів транспорту і значень TFCI. Потім кодується інформація формату транспорту для двох фізичних каналів даних і дані, які відповідають логічним каналам даних (етап 610). У цьому варіанті здійснення різні дані кодуються роздільно. Тобто, кожний з логічних каналів даних, інформація формату транспорту для першого фізичного каналу даних та інформація формату транспорту для другого фізичного каналу даних кодується роздільно. Кодування може виконуватися, використовуючи будь-яку відповідну методологію, деяка кількість яких добре відома в даній галузі техніки. Потрібно зазначити, що керуюча інформація для другого необов'язково може включати в себе всю інформацію, яка звичайно передається по каналу керування. Наприклад, як вказується вище, передані по фізичному каналу керування інтервали звичайно включають в себе контрольні дані, дані про керування потужністю і дані TFCI. Керуюча інформація для другого фізичного каналу даних не повинна включати в себе контрольні дані і дані про керування потужністю, оскільки ці дані були б зайвими з передачею керуючої інформації для першого фізичного каналу даних. Після того, як кодуються керуюча інформація і дані для логічних каналів даних, керуюча інформація для другого фізичного каналу даних мультиплексується з даними, що відповідають логічним каналам даних, які будуть передаватися через перший фізичний канал даних (етап 615). Мультиплексування даних логічного каналу та керуючої інформації може бути виконане множиною способів. В одному варіанті здійснення мультиплексування може складатися з перемежовування різних даних один з одним. Якщо є більше даних від одного з джерел, які потрібно передати, мультиплек 17 совані дані можуть містити більше розрядів від одного джерела, ніж від іншого джерела. Дані, які необхідно передати по кожному з фізичних каналів, потім форматуються для відповідних каналів (етап 620). Наприклад, керуюча інформація для першого фізичного каналу даних форматується в кадри керування (і інтервали), підходящі для передачі через фізичний канал керування. Подібним чином дані, які необхідно передати по першому фізичному каналу даних (тобто, мультиплексовані дані логічного каналу і керуюча інформація для другого фізичного каналу даних), форматуються в кадри/інтервали, підходящі для передачі через перший фізичний канал даних. Це форматування для першого фізичного каналу даних вказується за допомогою інформації TFCI, яка передається через фізичний канал керування. Зрештою, дані, які необхідно передати по другому фізичному каналу даних, форматуються в кадри/інтервали, підходящі для передачі через другий фізичний канал даних. Форматування для другого фізичного каналу даних вказується за допомогою керуючої інформації (TFCI), яка мультиплексується з логічними каналами даних і передається через перший фізичний канал даних. Після того, як дані для різних фізичних каналів відформатовані належним чином, дані передаються по відповідних каналах (етап 625). Керуюча інформація для першого фізичного каналу даних передається по фізичному каналу керування, тоді як мультиплексовані дані (дані для першого фізичного каналу даних і керуюча інформація для другого фізичного каналу даних) передаються по першому фізичному каналу даних, і дані для другого фізичного каналу даних передаються по другому фізичному каналу. Потрібно зазначити, що кожний кадр, переданий по фізичному каналу даних, може передаватися синхронно з відповідним кадром керування/керуючою інформацією (тобто, двоє передаються одночасно), або кадр керування/керуючою інформація може передаватися раніше кадру даних. Якщо кадр даних і відповідна керуюча інформація передаються одночасно, декодування кадру даних може бути відкладене доти, доки не декодується керуюча інформація (яка необхідна для декодування кадру даних). Якщо керуюча інформація передається раніше кадру даних, можливо декодувати керуючу інформацію, і інформація стане доступною для декодування кадру даних, коли приймається кадр даних. Після того, як дані передадуться мобільною станцією по різних каналах, дані приймаються базовою станцією (етап 630). У цьому варіанті здійснення передбачається, що всі дані передаються синхронно для того, щоб відповідні кадри даних/інформації приймалися одночасно. Першими даними, які треба декодувати, є керуюча інформація, яка передається через фізичний канал керування (етап 635). Без цієї керуючої інформації ні прийняті по першому фізичному каналу керування дані, ні прийняті по другому фізичному каналу даних дані не можуть бути декодовані. Як зазначалося вище, керуюча інформація, передана по фізичному каналу керування, відпові 87990 18 дає першому фізичному каналу даних. Отже, після того як декодується прийнята через фізичний канал керування керуюча інформація, базова станція має достатню інформацію для декодування першого фізичного каналу даних. Отже, базова станція переходить до декодування даних, прийнятих через перший фізичний канал даних, використовуючи цю керуючу інформацію (етап 645). У цьому варіанті здійснення, оскільки дані, передані по першому фізичному каналу даних, були декодовані перед тим, як вони були мультиплексовані разом, дані демультиплексуються до того, як декодуються відповідні компоненти (тобто, логічний канал даних і керуюча інформація, етап 640). В альтернативних варіантах здійснення дані можуть мультиплексуватися до того, як вони кодуються мобільною станцією. У цьому випадку базова станція спочатку б декодувала мультиплексовані дані, а потім демультиплексувала дані в логічний канал даних і керуючу інформацію. Після того, як декодовані і демультиплексовані дані, прийняті по першому фізичному каналу даних (або демультиплексовані і декодовані), доступна керуюча інформація, яка відповідає другому фізичному каналу даних. Дані, прийняті через другий фізичний канал даних, можуть отже декодуватися, використовуючи керуючу інформацію, прийняту через перший фізичний канал даних (етап 650). Потрібно зазначити, що численні зміни можуть бути зроблені у варіантах здійснення, описаних вище, без відхилення від обсягу винаходу, як детально викладено нижче в формулі винаходу. Наприклад, хоча попередні варіанти здійснення включають в себе мультиплексування керуючої інформації для одного фізичного каналу даних в інший фізичний канал даних, альтернативний варіант здійснення міг би мультиплексувати керуючу інформацію для множини фізичних каналів даних в інший фізичний канал даних. В іншому прикладі, де описані вище варіанти здійснення включають в себе мультиплексування керуючої інформації з одним логічним каналом даних, керуюча інформація могла б мультиплексуватися, в альтернативних варіантах здійснення, з множиною логічних каналів даних. В іншому альтернативному варіанті здійснення керуюча інформація могла б мультиплексуватися з логічними каналами даних на множині фізичних каналів даних. Різні інші альтернативні варіанти здійснення також будуть очевидні фахівцеві в даній галузі техніки після прочитання цього розкриття (винаходу). Хоча детально не обговорювалося вище, потрібно зазначити, що описана вище функціональність може реалізовуватися в описаних вище мобільних станціях і базових станціях за допомогою надання підходящих програм, які виконуються у відповідних підсистемах обробки цих пристроїв. Ці програмні команди звичайно реалізовуються на носії даних, який зчитується відповідними підсистемами обробки. Типовий носій даних може включати в себе пам'ять ОЗП, флеш-пам'ять, пам'ять ПЗП, пам'ять EPROM (електрично програмованого ПЗП), пам'ять EEPROM (електрично стираного і 19 програмованого ПЗП), регістри, жорсткий диск, знімний диск, CD-ROM (ПЗП на компакт-диску) або будь-який інший вид носія даних, відомого в даній галузі техніки. Такий носій даних, що реалізовує програмні команди для здійснення описаної вище функціональності, містить в собі альтернативний варіант здійснення винаходу. Фахівці в даній галузі техніки обов'язково зрозуміють, що інформація і сигнали можуть бути представлені з використанням будь-якої з множини різних технологій та методик. Наприклад, дані, інструкції, команди, інформація, сигнали, розряди, символи та елементарні сигнали, які можуть бути вказані посиланням по всьому вищенаведеному опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якою їх комбінацією. Фахівці також обов'язково братимуть до уваги, що різні ілюстративні логічні блоки, модулі, схеми та етапи алгоритму, описані застосовно до варіантів здійснення, розкритих в матеріалах даної заявки, можуть бути реалізовані у вигляді електронних апаратних засобів, комп'ютерного програмного забезпечення, або поєднання обох. Щоб зрозуміло проілюструвати цю взаємозамінність апаратних засобів та програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми та стадії були описані вище в загальному значенні, в показниках їх функціональних можливостей. Чи здійснені такі функціональні можливості як апаратні засоби, або як програмне забезпечення, залежить від конкретного застосування і конструктивних обмежень, що накладаються на всю систему. Також потрібно зазначити, що ілюстративні компоненти, блоки, модулі, схеми та етапи можуть бути перевпорядковані або іншим чином перенастроєні в альтернативних варіантах здійснення. Кваліфіковані фахівці можуть реалізувати описані функціональні можливості різними шляхами для кожного окремого застосування, але такі вибори реалізації не повинні інтерпретуватися як такі, що служать причиною виходу з обсягу даного винаходу. Різні пояснювальні логічні блоки, модулі та схеми, описані застосовно до варіантів здійснення, розкритих в матеріалах даної заявки, можуть бути реалізовані або виконані за допомогою процесора загального призначення, цифрового сигнального процесора (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретної вентильної або транзисторної логіки, дискретних компонентів апаратних засобів або будь-якого їх поєднання, спроектованого для виконання функцій, описаних в матеріалах даної заявки. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті процесором може бути будь-який традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований у вигляді поєднання обчислювальних пристроїв, наприклад, поєднання DSP та мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів в з'єднанні з 87990 20 ядром DSP, або будь-яку іншу подібну конфігурацію. Попередній опис розкритих варіантів здійснення надається, щоб дати можливість будь-якому фахівцеві в даній галузі техніки створювати або використовувати даний винахід. Різні модифікації до цих варіантів здійснення будуть повністю очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені в матеріалах даної заявки, можуть бути застосовані до інших варіантів здійснення, без відхилення від суті або обсягу винаходу. Таким чином, даний винахід не призначений, щоб обмежуватися варіантами здійснення, показаними в матеріалах даної заявки, а повинен відповідати найбільш широкому обсягу, який узгоджується з принципами та відмітними ознаками, розкритими в матеріалах даної заявки. Перелік посилальних позицій 100 система безпровідного дистанційного зв'язку 110 контролер базової станції 120 базова станція (Вузол Б) 130 мережа 140 мобільна станція (обладнання користувача) 222 підсистема передачі 224 підсистема прийому 226 антена 228 процесор 230 пам'ять 232 джерело даних 234 вихід даних 300, 310 кадри 400 інтервал 410 контрольні дані 420 дані про керування потужністю 430 індикатор комбінації форматів транспорту 510 кодування 520 узгодження швидкості 605 визначити формати транспорту для фізичних каналів даних 610 кодувати дані для першого та другого фізичних каналів даних і керуючу інформацію для першого та другого фізичних каналів даних 615 мультиплексувати керуючу інформацію для другого фізичного каналу даних з даними для першого фізичного каналу даних 620 форматувати дані для першого та другого фізичних каналів даних і каналу керування 625 передати мультиплексовані дані по першому фізичному каналу даних, другі дані по другому фізичному каналу даних, і керуючі дані для першого фізичного каналу даних по каналу керування 630 прийняти дані по першому та другому фізичних каналах даних і фізичному каналу керування 635 декодувати керуючу інформацію з фізичного каналу керування 640 демультиплексувати дані з першого фізичного каналу даних 645 декодувати логічний канал даних і керуючу інформацію для другого фізичного каналу даних, використовуючи керуючу інформацію з фізичного каналу керування 21 650 декодувати дані з другого фізичного каналу даних, використовуючи керуючу інформацію з 87990 22 фізичного каналу керування. 23 87990 24 25 87990 26 27 Комп’ютерна верстка А. Крижанівський 87990 Підписне 28 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
