Установка для переробки ррв з ємностей тимчасового зберігання
Номер патенту: 107316
Опубліковано: 10.12.2014
Автори: Корякін Володимир Михайлович, Іванець Валерій Григорович, Близнюкова Людмила Володимирівна, Гайдін Олександр Володимирович
Формула / Реферат

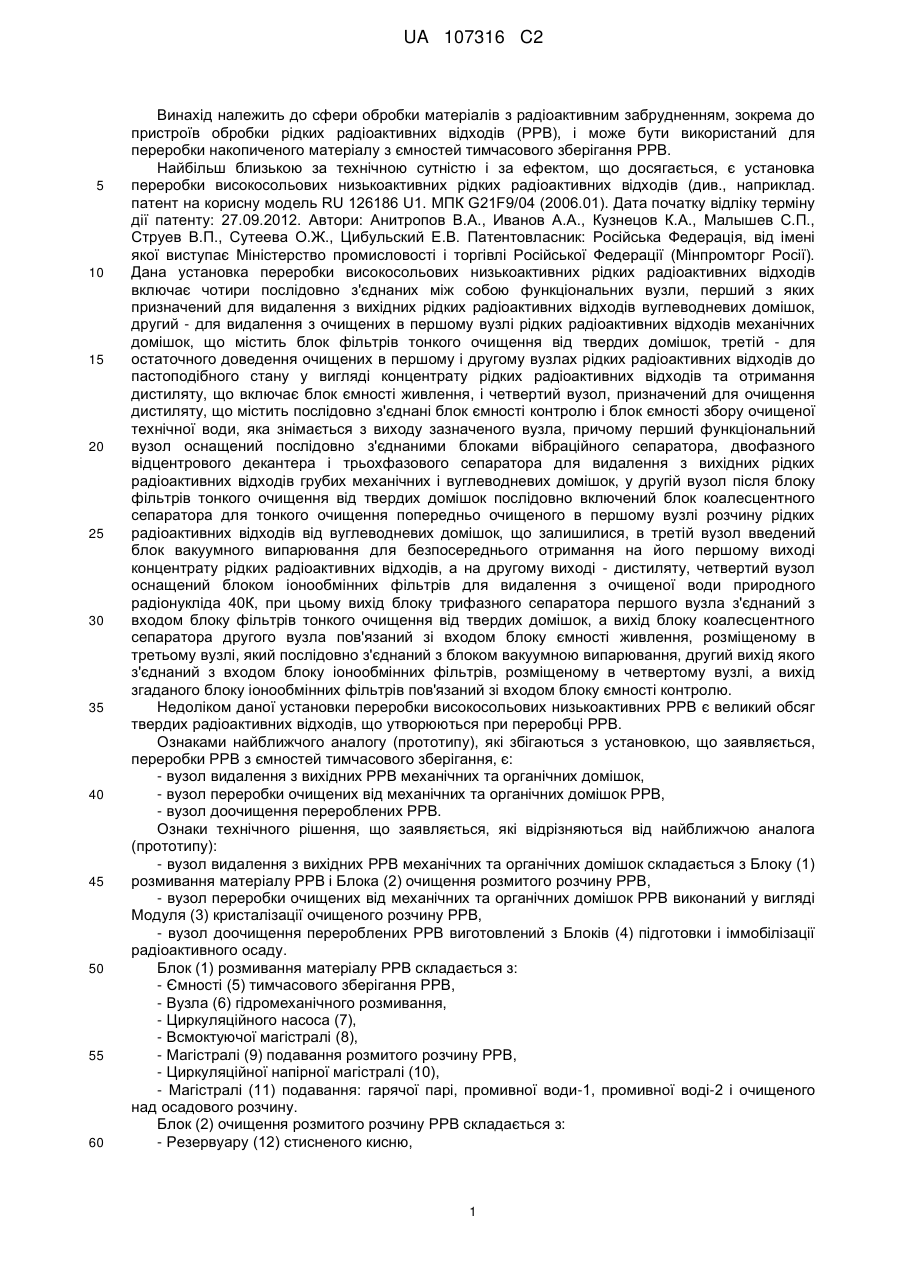

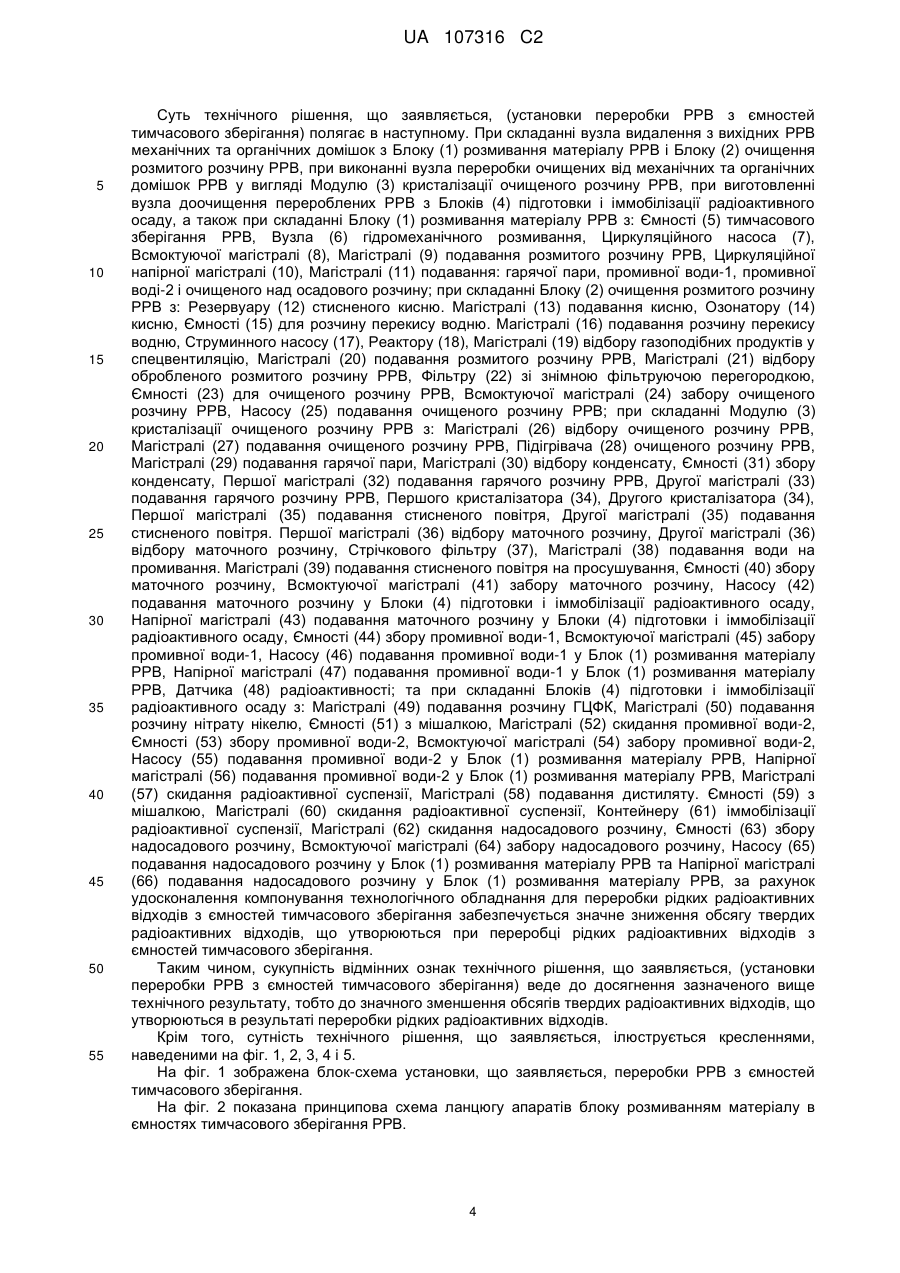

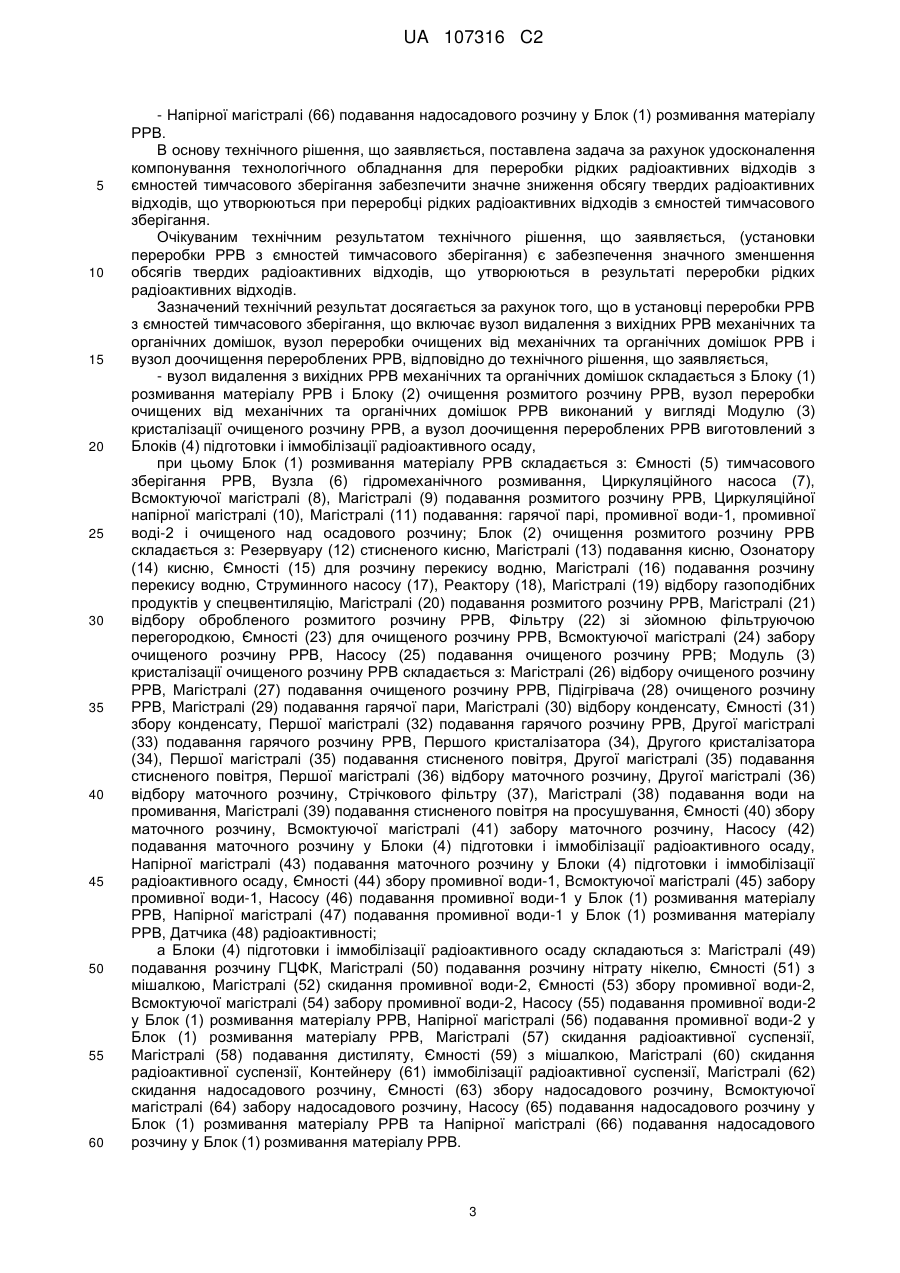

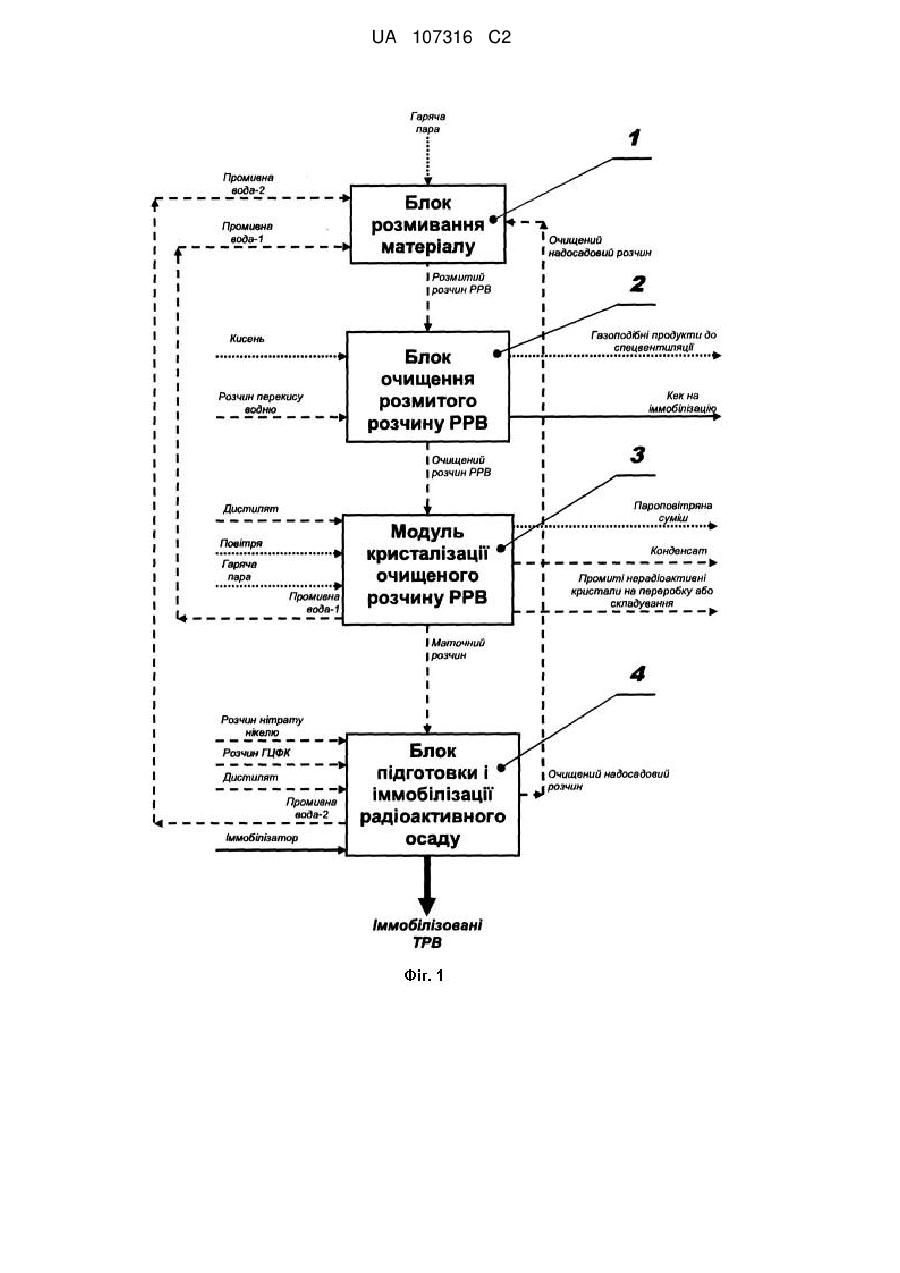

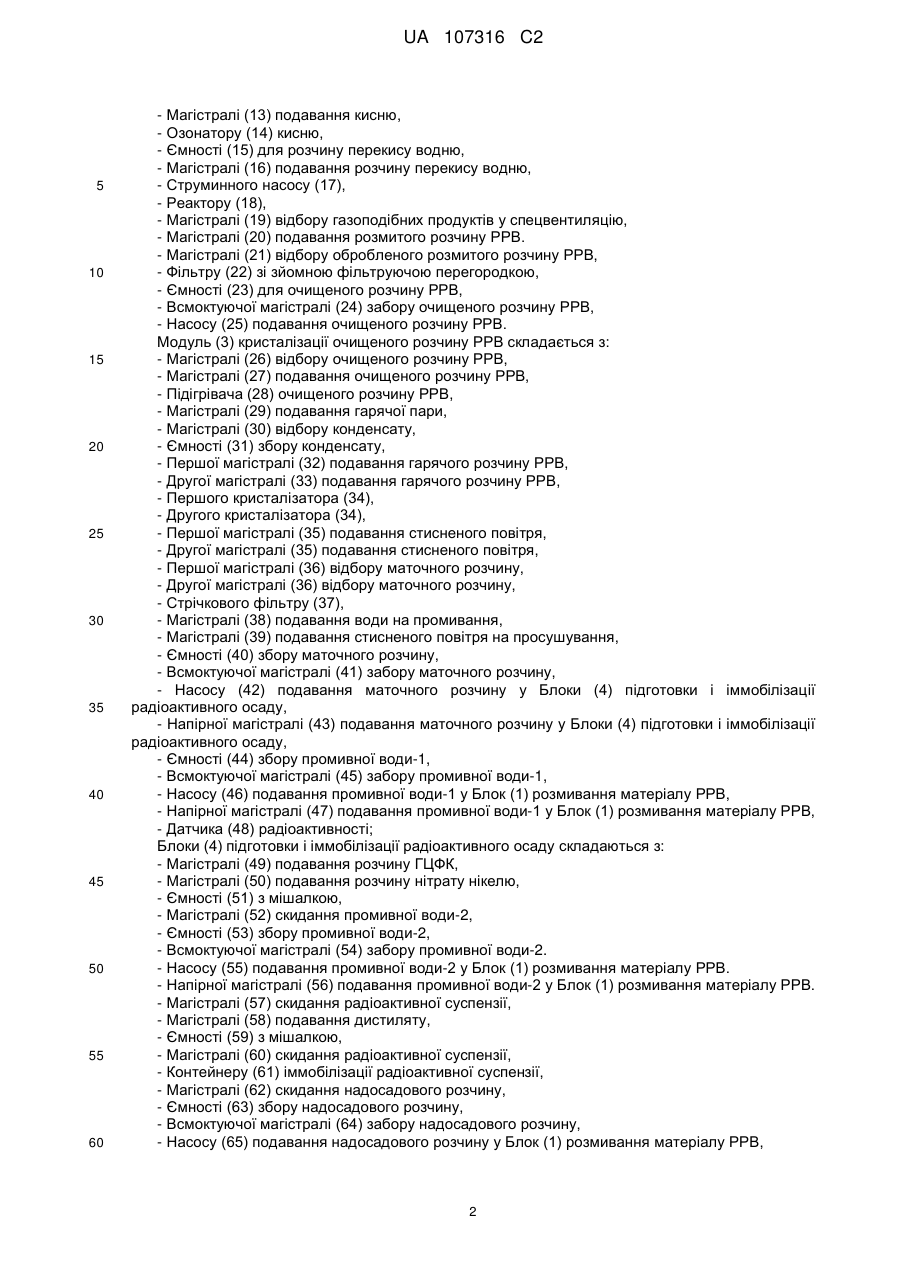

Установка для переробки рідких радіоактивних відходів (РРВ) з ємностей тимчасового зберігання, що містить вузол видалення з вихідних РРВ механічних та органічних домішок, вузол переробки очищених від механічних та органічних домішок РРВ і вузол доочищення перероблених РРВ, яка відрізняється тим, що вузол видалення з вихідних РРВ механічних та органічних домішок складається з блоку розмивання матеріалу РРВ і блоку очищення розмитого розчину РРВ, вузол переробки очищених від механічних та органічних домішок РРВ виконаний у вигляді модулю кристалізації очищеного розчину РРВ, а вузол доочищення перероблених РРВ зроблений з блоків підготовки і іммобілізації радіоактивного осаду, при цьому блок розмивання матеріалу РРВ складається з: ємності тимчасового зберігання РРВ, вузла гідромеханічного розмивання, циркуляційного насоса, всмоктуючої магістралі, магістралі подавання розмитого розчину РРВ, циркуляційної напірної магістралі, магістралі подавання: гарячої пари, магістралі подавання першої промивної води, магістралі подавання другої промивної води і магістралі подавання очищеного надосадового розчину; блок очищення розмитого розчину РРВ складається з: резервуару стисненого кисню, магістралі подавання кисню, озонатору кисню, ємності для розчину перекису водню, магістралі подавання розчину перекису водню, струминного насосу, реактору, магістралі відбору газоподібних продуктів у спецвентиляцію, магістралі подавання розмитого розчину РРВ, магістралі відбору обробленого розмитого розчину РРВ, фільтру зі зйомною фільтруючою перегородкою, ємності для очищеного розчину РРВ, всмоктуючої магістралі забору очищеного розчину РРВ, насосу подавання очищеного розчину РРВ; модуль кристалізації очищеного розчину РРВ складається з: магістралі відбору очищеного розчину РРВ, магістралі подавання очищеного розчину РРВ, підігрівача очищеного розчину РРВ, магістралі подавання гарячої пари, магістралі відбору конденсату, ємності збору конденсату, першої магістралі подавання гарячого розчину РРВ, другої магістралі подавання гарячого розчину РРВ, першого кристалізатора, другого кристалізатора, першої магістралі подавання стисненого повітря, другої магістралі подавання стисненого повітря, першої магістралі відбору маточного розчину, другої магістралі відбору маточного розчину, стрічкового фільтру, магістралі подавання води на промивання, магістралі подавання стисненого повітря на просушування, ємності збору маточного розчину, всмоктуючої магістралі забору маточного розчину, насосу подавання маточного розчину у блоки підготовки і іммобілізації радіоактивного осаду, напірної магістралі подавання маточного розчину у блоки підготовки і іммобілізації радіоактивного осаду, ємності збору першої промивної води, всмоктуючої магістралі забору першої промивної води, насосу подавання першої промивної води у блок розмивання матеріалу РРВ, напірної магістралі подавання першої промивної води у блок розмивання матеріалу РРВ, датчика радіоактивності; а блоки підготовки і іммобілізації радіоактивного осаду складаються з: магістралі подавання розчину гексаціанофериту калію (ГЦФК), магістралі подавання розчину нітрату нікелю, першої ємності з мішалкою, магістралі скидання другої промивної води, ємності збору другої промивної води, всмоктуючої магістралі забору другої промивної води, насосу подавання другої промивної води у блок розмивання матеріалу РРВ, напірної магістралі подавання другої промивної води у блок розмивання матеріалу РРВ, першої магістралі скидання радіоактивної суспензії, магістралі подавання дистиляту, другої ємності з мішалкою, другої магістралі скидання радіоактивної суспензії, контейнеру іммобілізації радіоактивної суспензії, магістралі скидання надосадового розчину, ємності збору надосадового розчину, всмоктуючої магістралі забору надосадового розчину, насосу подавання надосадового розчину у блок розмивання матеріалу РРВ та напірної магістралі подавання надосадового розчину у блок розмивання матеріалу РРВ.
Текст

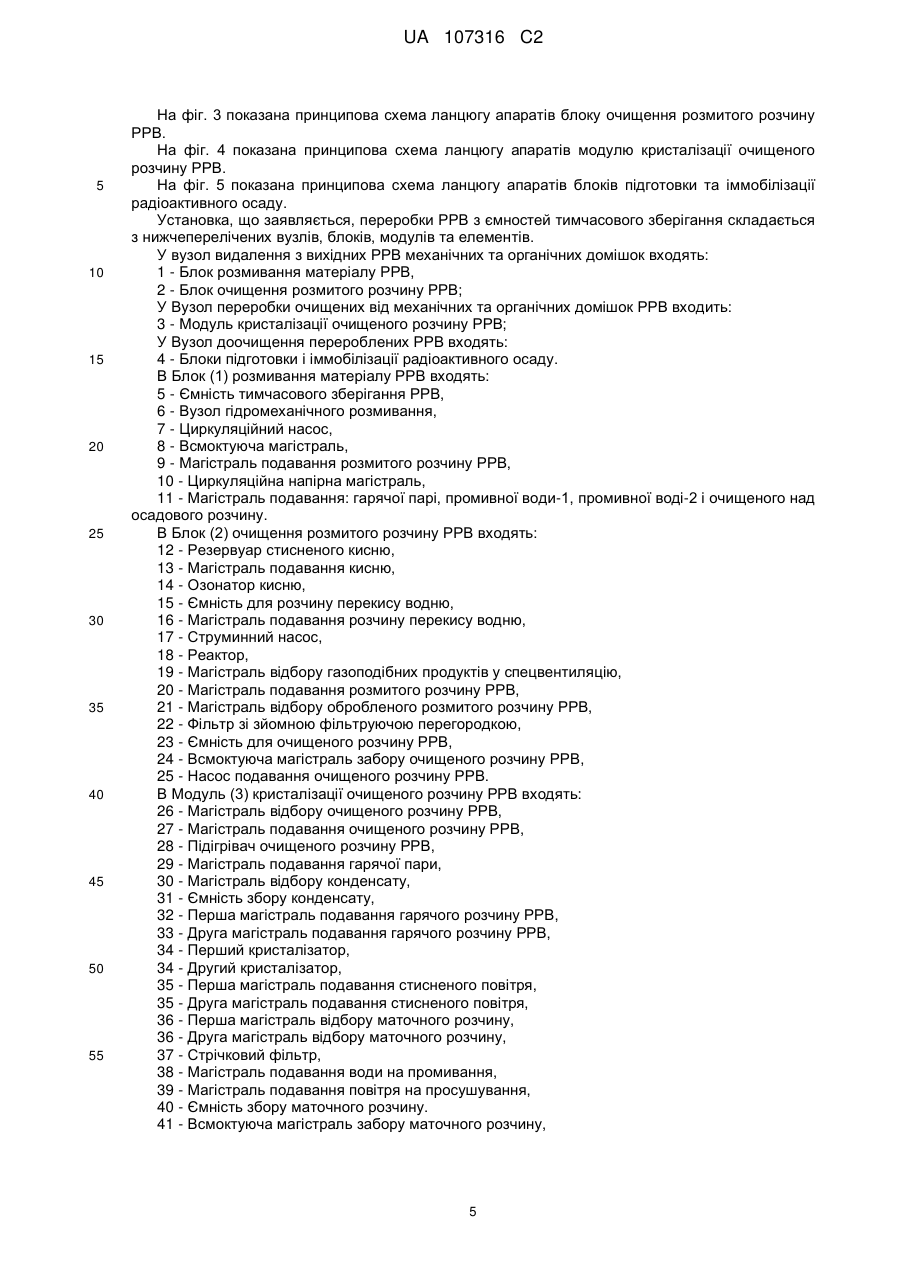

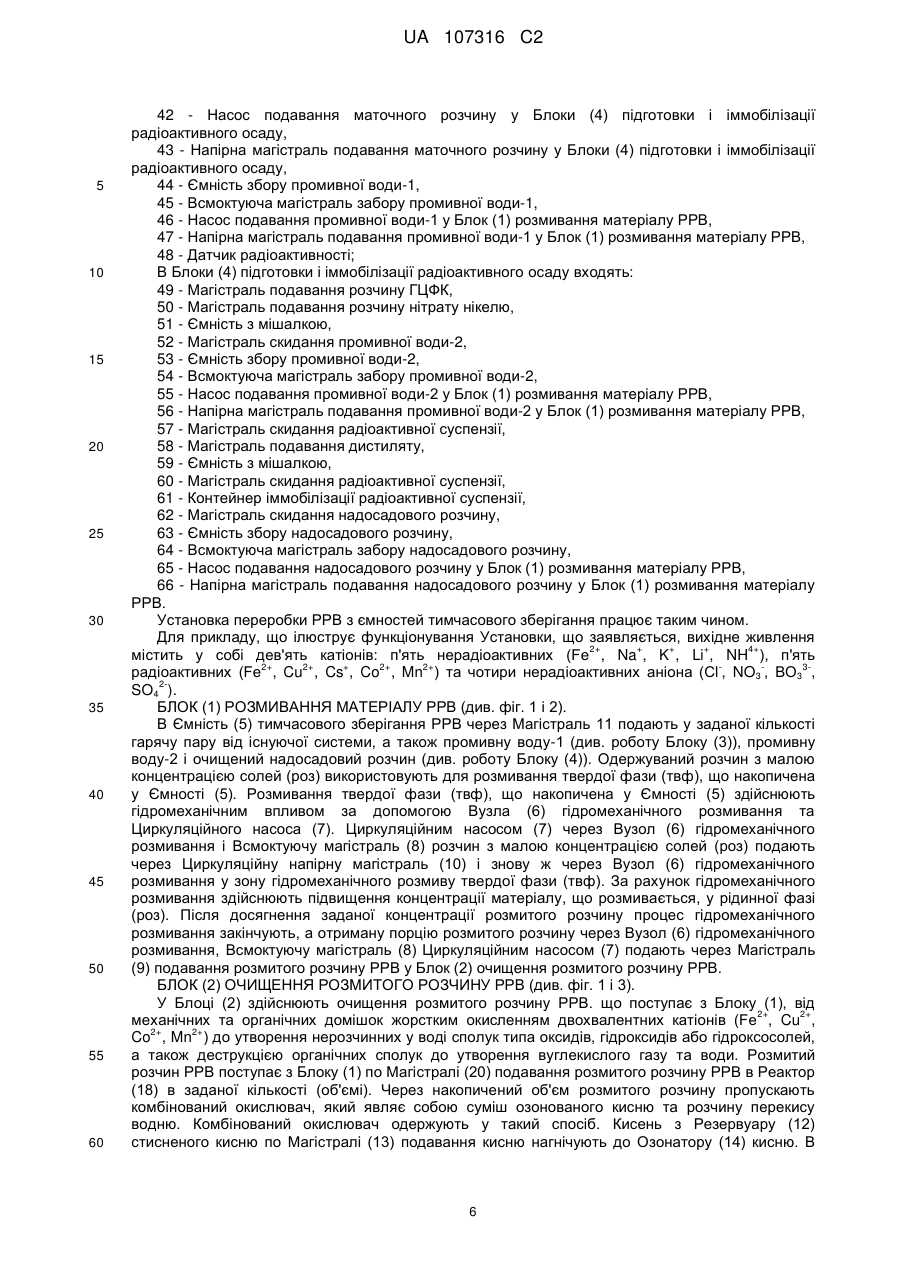

скидання радіоактивної суспензії накопичують в Ємності (59) з мішалкою. Очищений від ГЦФН надосадовий розчин по Магістралі (52) скидання промивної води-2 накопичують в Ємності (53) збору промивної води-2. Накопичену в Ємності (53) промивну воду-2 через Всмоктуючу магістраль (54) Насосом (55) по Напірній магістралі (56) подають у Блок (1) розмивання матеріалу РРВ. В накопичену в Ємності (59) з мішалкою радіоактивну суспензію по Магістралі (58) подають дистилят у заданої кількості. Після перемішування промиту радіоактивну суспензію отримують шляхом осадження ГЦФН в полі тяжіння. Радіоактивну суспензію ГЦФН з заданим змістом твердої фази по Магістралі (60) скидання радіоактивної суспензії накопичують в Контейнері (61) іммобілізації радіоактивної суспензії. По Магістралі (62) скидання надосадового розчину останній накопичують в Ємності 63 збору надосадового розчину, звідкіль по Всмоктуючій магістралі (64) надосадовий розчин Насосом (65) подають у Блок (1) розмивання матеріалу РРВ по Напірній магістралі (66). 50 ФОРМУЛА ВИНАХОДУ 55 60 Установка для переробки рідких радіоактивних відходів (РРВ) з ємностей тимчасового зберігання, що містить вузол видалення з вихідних РРВ механічних та органічних домішок, вузол переробки очищених від механічних та органічних домішок РРВ і вузол доочищення перероблених РРВ, яка відрізняється тим, що вузол видалення з вихідних РРВ механічних та органічних домішок складається з блока розмивання матеріалу РРВ і блока очищення розмитого розчину РРВ, вузол переробки очищених від механічних та органічних домішок РРВ виконаний у вигляді модуля кристалізації очищеного розчину РРВ, а вузол доочищення перероблених РРВ зроблений з блоків підготовки і іммобілізації радіоактивного осаду, при 8 UA 107316 C2 5 10 15 20 25 30 35 цьому блок розмивання матеріалу РРВ складається з: ємності тимчасового зберігання РРВ, вузла гідромеханічного розмивання, циркуляційного насоса, всмоктуючої магістралі, магістралі подавання розмитого розчину РРВ, циркуляційної напірної магістралі, магістралі подавання: гарячої пари, магістралі подавання першої промивної води, магістралі подавання другої промивної води і магістралі подавання очищеного надосадового розчину; блок очищення розмитого розчину РРВ складається з: резервуара стисненого кисню, магістралі подавання кисню, озонатора кисню, ємності для розчину перекису водню, магістралі подавання розчину перекису водню, струминного насоса, реактора, магістралі відбору газоподібних продуктів у спецвентиляцію, магістралі подавання розмитого розчину РРВ, магістралі відбору обробленого розмитого розчину РРВ, фільтра зі зйомною фільтруючою перегородкою, ємності для очищеного розчину РРВ, всмоктуючої магістралі забору очищеного розчину РРВ, насоса подавання очищеного розчину РРВ; модуль кристалізації очищеного розчину РРВ складається з: магістралі відбору очищеного розчину РРВ, магістралі подавання очищеного розчину РРВ, підігрівача очищеного розчину РРВ, магістралі подавання гарячої пари, магістралі відбору конденсату, ємності збору конденсату, першої магістралі подавання гарячого розчину РРВ, другої магістралі подавання гарячого розчину РРВ, першого кристалізатора, другого кристалізатора, першої магістралі подавання стисненого повітря, другої магістралі подавання стисненого повітря, першої магістралі відбору маточного розчину, другої магістралі відбору маточного розчину, стрічкового фільтра, магістралі подавання води на промивання, магістралі подавання стисненого повітря на просушування, ємності збору маточного розчину, всмоктуючої магістралі забору маточного розчину, насоса подавання маточного розчину у блоки підготовки і іммобілізації радіоактивного осаду, напірної магістралі подавання маточного розчину у блоки підготовки і іммобілізації радіоактивного осаду, ємності збору першої промивної води, всмоктуючої магістралі забору першої промивної води, насоса подавання першої промивної води у блок розмивання матеріалу РРВ, напірної магістралі подавання першої промивної води у блок розмивання матеріалу РРВ, датчика радіоактивності; а блоки підготовки і іммобілізації радіоактивного осаду складаються з: магістралі подавання розчину гексаціанофериту калію (ГЦФК), магістралі подавання розчину нітрату нікелю, першої ємності з мішалкою, магістралі скидання другої промивної води, ємності збору другої промивної води, всмоктуючої магістралі забору другої промивної води, насоса подавання другої промивної води у блок розмивання матеріалуРРВ, напірної магістралі подавання другої промивної води у блок розмивання матеріалу РРВ, першої магістралі скидання радіоактивної суспензії, магістралі подавання дистиляту, другої ємності з мішалкою, другої магістралі скидання радіоактивної суспензії, контейнера іммобілізації радіоактивної суспензії, магістралі скидання надосадового розчину, ємності збору надосадового розчину, всмоктуючої магістралі забору надосадового розчину, насоса подавання надосадового розчину у блок розмивання матеріалу РРВ та напірної магістралі подавання надосадового розчину у блок розмивання матеріалу РРВ. 9 UA 107316 C2 10 UA 107316 C2 11 UA 107316 C2 12 UA 107316 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
ДивитисяДодаткова інформація
Автори англійськоюKoriakin Volodymyr Mykhailovych, Haidin Oleksandr Volodymyrovych
Автори російськоюКорякин Владимир Михайлович, Гайдин Александр Владимирович
МПК / Мітки
МПК: G21F 9/04
Мітки: зберігання, ємностей, установка, ррв, переробки, тимчасового
