Упаковка для тютюнових виробів з ковзним відкриванням і відкидною кришкою

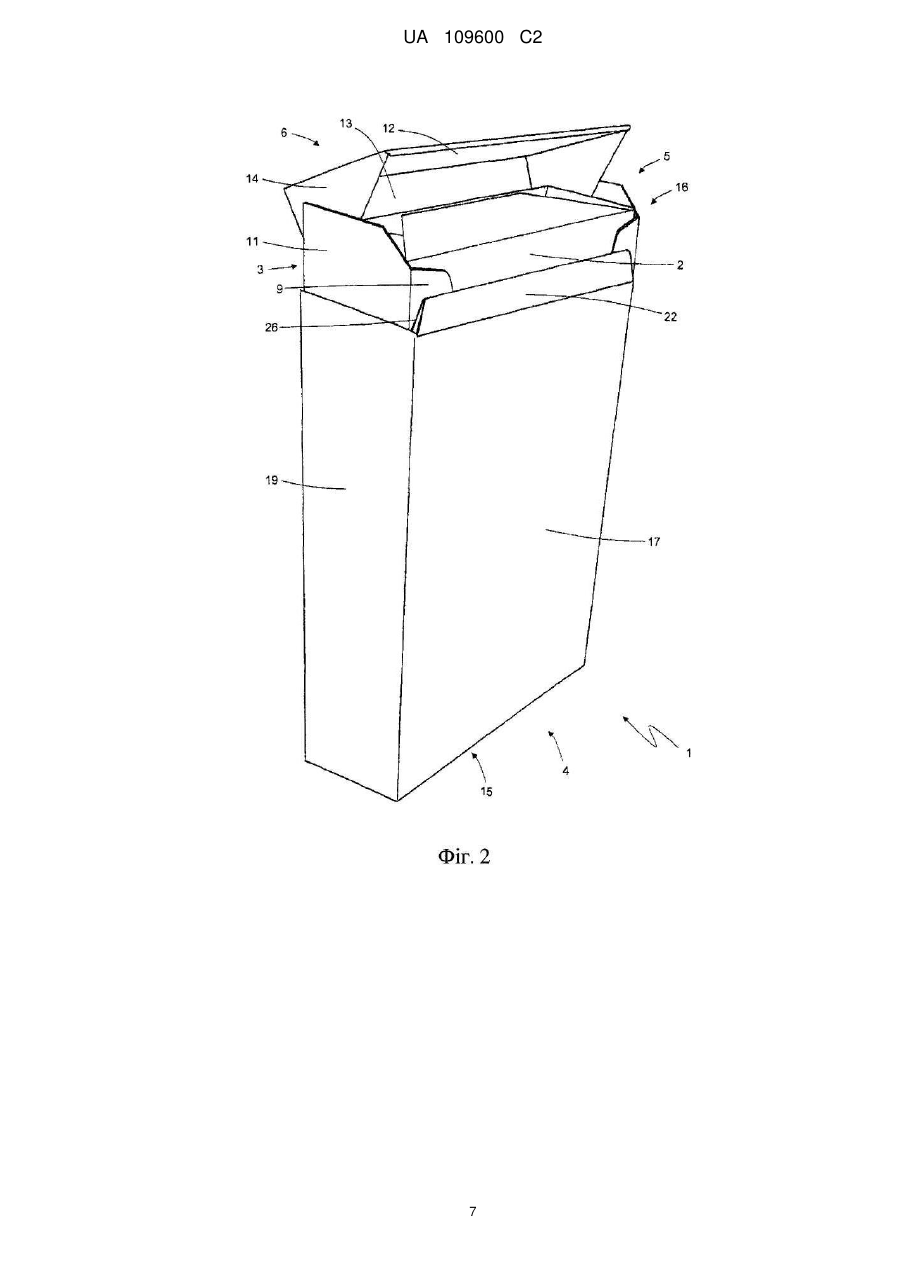

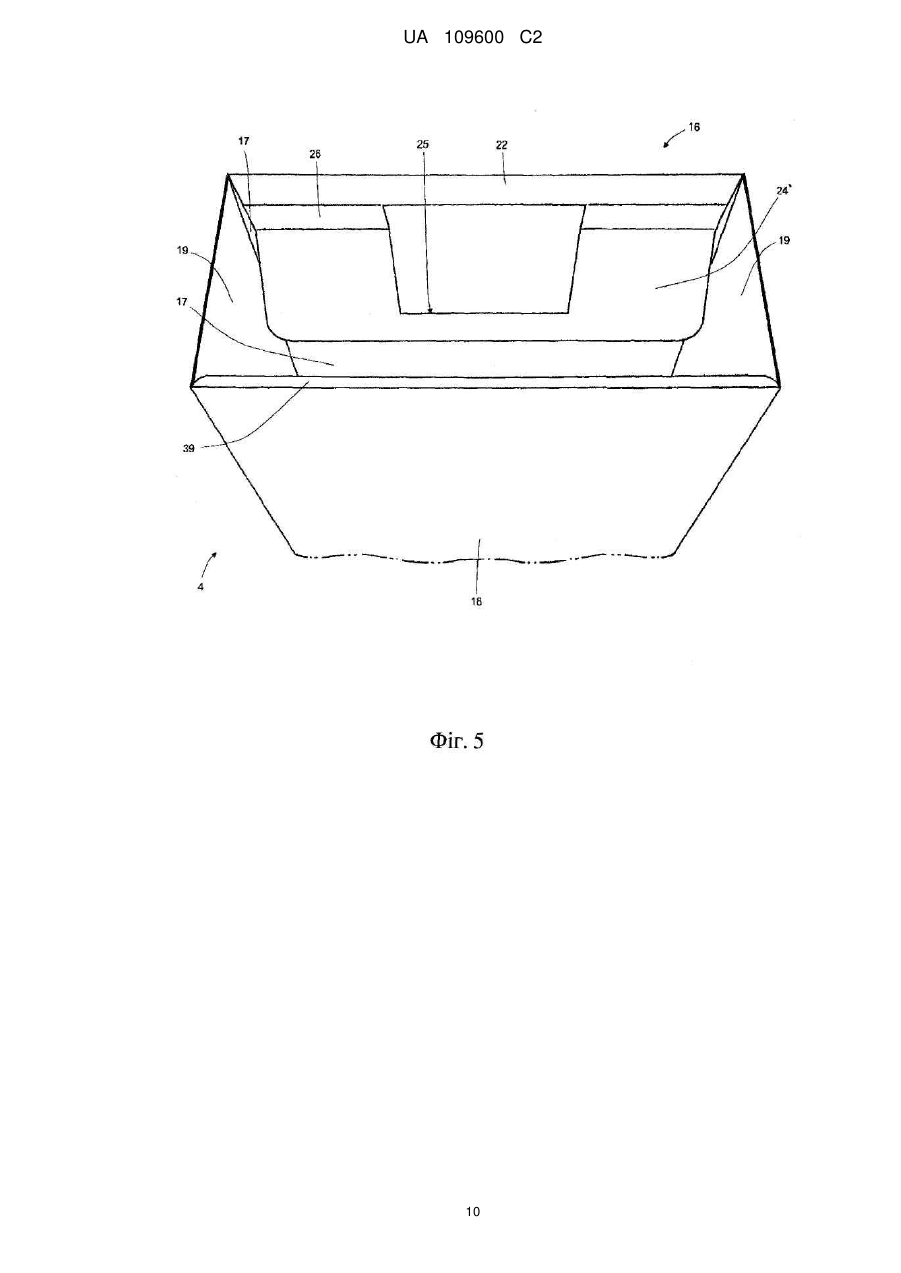

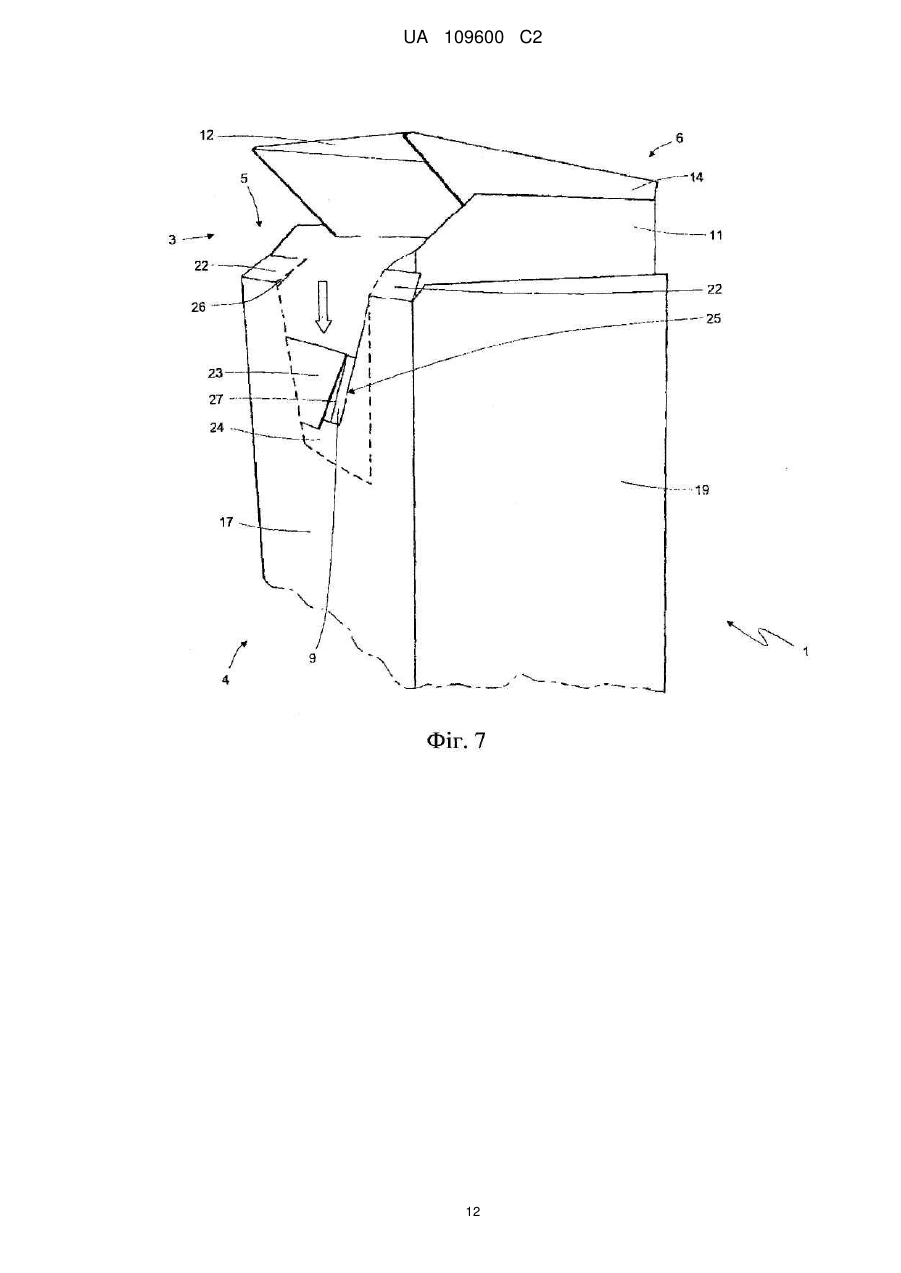

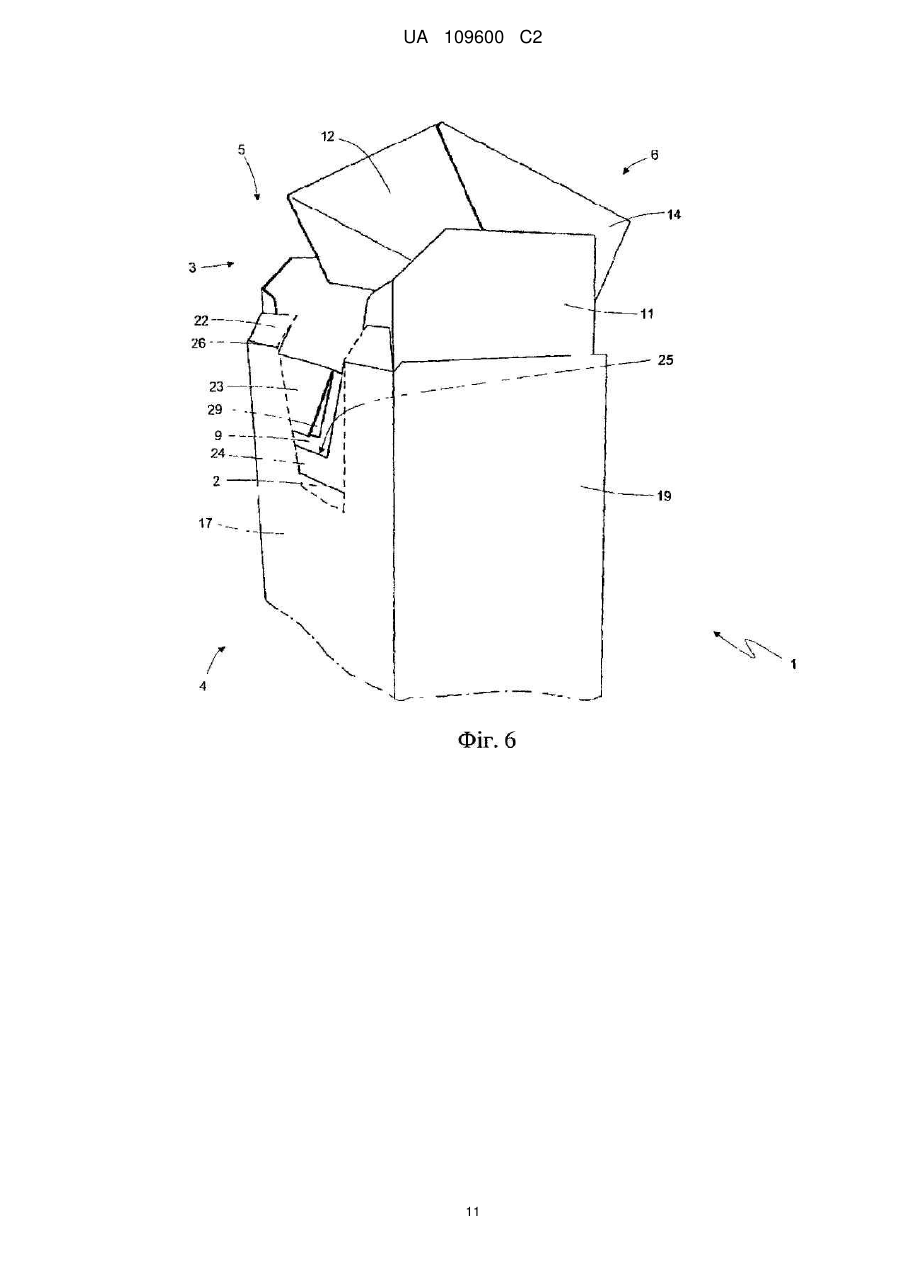

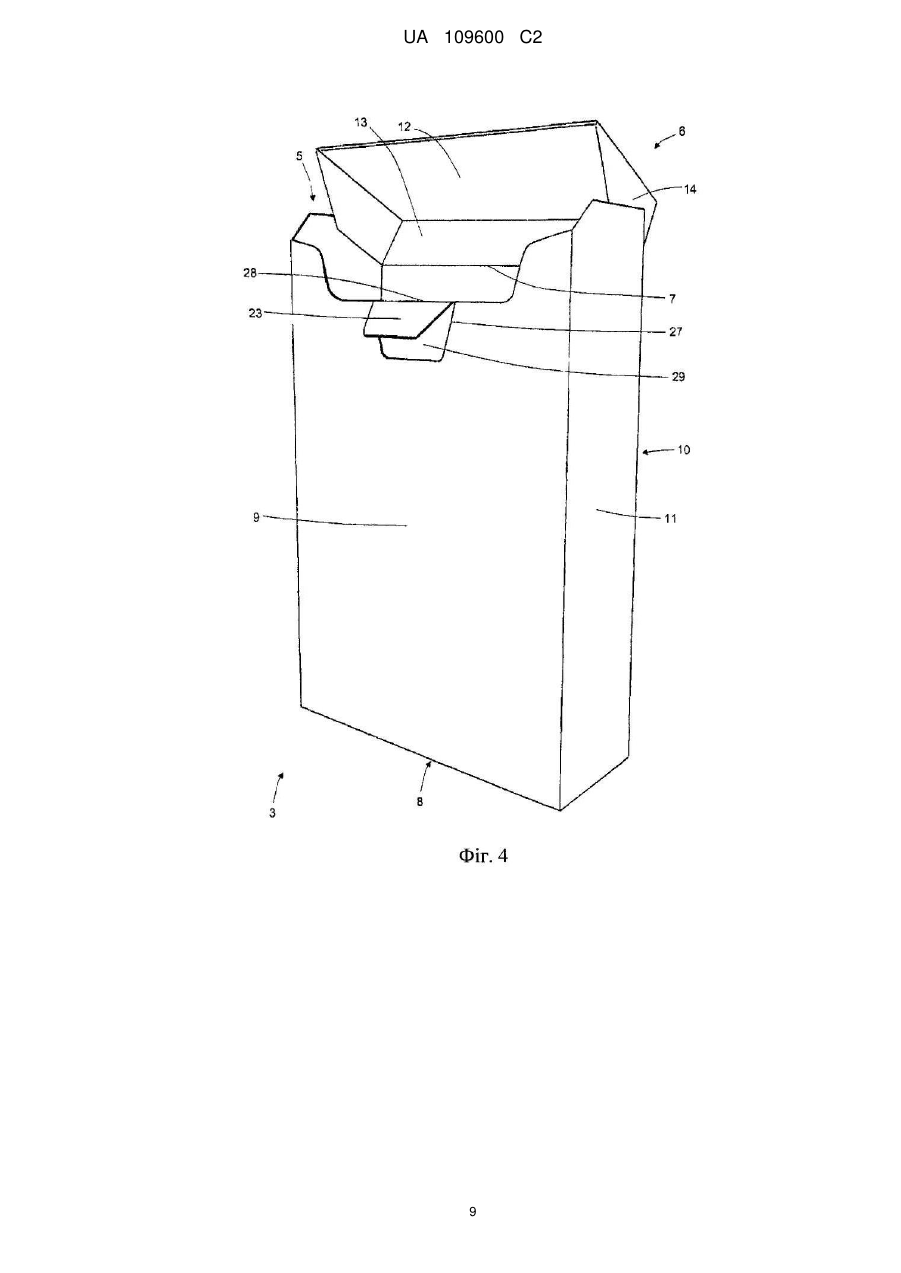

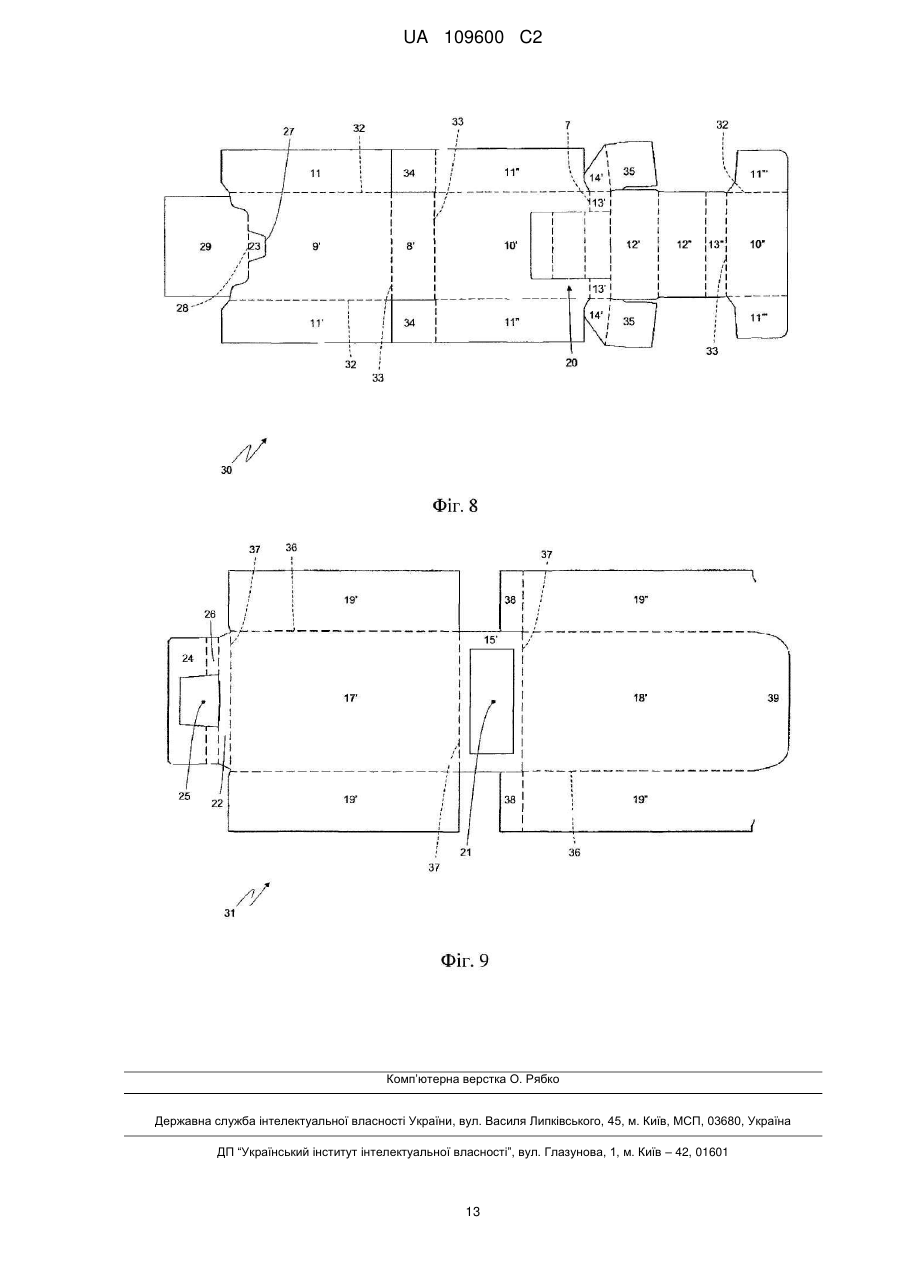

Реферат: Упаковка (1) тютюнових виробів, яка містить: внутрішній контейнер (3), який вміщує в себе групу (2) тютюнових виробів, має відкритий верхній кінець (5) і містить шарнірно закріплену кришку (6), щоб закривати верхній відкритий кінець (5); зовнішній контейнер (4), що вміщує в себе внутрішній контейнер (3) з можливістю ковзання внутрішнього контейнера (3) відносно зовнішнього контейнера (4) між закритою конфігурацією і відкритою конфігурацією, і ущільнювальний клапан (22), шарнірно закріплений на верхньому краї передньої стінки (17) зовнішнього контейнера (4) і переміщуваний між робочим положенням, в якому ущільнювальний клапан (22) перпендикулярний передній стінці (17) зовнішнього контейнера (4) і розташований під верхньою стінкою (12) кришки (6) внутрішнього контейнера (3), і початковим положенням, в якому ущільнювальний клапан (22) паралельний передній стінці (17) зовнішнього контейнера (4). UA 109600 C2 (12) UA 109600 C2 UA 109600 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки, до якої належить винахід Даний винахід стосується упаковки, яка відкривається з ковзанням, з відкидною кришкою для тютюнових виробів. У нижченаведеному описі з метою простоти і тільки як приклад зроблене посилання на пачку сигарет, що відкривається з ковзанням, з відкидною кришкою. Опис попереднього рівня техніки Жорсткі пачки сигарет з відкидною кришкою в цей час є найбільш поширеними на ринку, будучи легкими у виробництві, а також легкими і практичними у використанні і ефективно захищаючими сигарети всередині. У пачках сигарет сипкий тютюновий порошок (або частинки, тобто дрібні фрагменти тютюну, які висипаються з кінців сигарет за рахунок переміщення пачки) по мірі споживання сигарет збирається в значній кількості всередині пачки. У доповнення до вищезазначених жорстких пачок сигарет з відкидною кришкою були запропоновані жорсткі пачки, що відкриваються з ковзанням, які містять два частково відокремлюваних контейнери, причому один контейнер вставлений в інший. Іншими словами, жорстка пачка сигарет, що відкривається з ковзанням, містить внутрішній контейнер, який вміщує в себе обгорнену фольгою групу сигарет і розміщений всередині зовнішнього контейнера з можливістю ковзання відносно зовнішнього контейнера, між закритою конфігурацією, при якій внутрішній контейнер вставлений всередину зовнішнього контейнера, і відкритою конфігурацією, при якій внутрішній контейнер частково витягнутий із зовнішнього контейнера. Також була запропонована жорстка пачка сигарет, що відкривається з ковзанням, з відкидною кришкою, в якій внутрішній контейнер має відкидну кришку, яка повертається між закритим положенням і відкритим положенням, закриваючи і відкриваючи відкритий верхній кінець внутрішнього контейнера. Кришка внутрішнього контейнера має з'єднувальний язичок, з'єднаний на одному кінці з кришкою, а на іншому кінці - із зовнішнім контейнером, щоб "автоматично" повертати кришку (тобто, у користувача немає необхідності доторкатися до кришки), оскільки внутрішній контейнер ковзає відносно зовнішнього контейнера. Однак, у випадку перевертання (як це часто відбувається всередині сумки або кишені користувача) жорсткі пачки сигарет з відкидною кришкою і які відкриваються з ковзанням мають тенденцію розсипати тютюновий порошок, який по суті розсипається через зазор між переднім краєм верхньої стінки кришки внутрішнього контейнера і протилежним верхнім краєм передньої стінки зовнішнього контейнера. Для того щоб запобігти розсипанню тютюнового порошку було запропоновано додати ущільнювальний клапан, з'єднаний (відкидний) з верхнім краєм передньої стінки зовнішнього контейнера і переміщуваний між робочим положенням (передбачається в закритій конфігурації, тобто коли внутрішній контейнер вставлений повністю всередину зовнішнього контейнера) і початковим положенням (передбачається у відкритій конфігурації, тобто коли внутрішній контейнер частково витягнутий із зовнішнього контейнера). У робочому положенні ущільнювальний клапан перпендикулярний передній стінці зовнішнього контейнера і розташований під верхньою стінкою кришки внутрішнього контейнера, для того щоб запобігти висипанню тютюнового порошку шляхом "ущільнення" зазору між переднім краєм верхньої стінки кришки внутрішнього контейнера і протилежним верхнім краєм передньої стінки зовнішнього контейнера. У початковому положенні ущільнювальний клапан паралельний передній стінці зовнішнього контейнера, щоб уникнути перетинання з переміщенням внутрішнього контейнеравідносно зовнішнього контейнера. Однак у відомих жорстких пачках, що відкриваються з ковзанням, з відкидною кришкою було зазначено, що ущільнювальний клапан не завжди "автоматично" повертається з початкового положення до робочого положення (тобто без допомоги з боку користувача), коли внутрішній контейнер штовхають з відкритої конфігурації в закриту конфігурацію (тобто штовхають всередину зовнішнього контейнера). Розкриття винаходу Метою даного винаходу є створення упаковки, що відкривається з ковзанням, з відкидною кришкою для тютюнових виробів, розробленої з можливістю усунення вищенаведених недоліків, і яка є легкою і простою у виготовленні. Згідно з даним винаходом запропонована упаковка, що відкривається з ковзанням, з відкидною кришкою для тютюнових виробів, як заявлено в прикладеній формулі винаходу. Короткий опис креслень Далі буде розглянутий варіант здійснення даного винаходу, який не носить обмежувального характеру, з посиланням на супроводжуючі креслення, на яких: 1 UA 109600 C2 5 10 15 20 25 30 35 40 45 50 55 60 на Фіг. 1 показаний вигляд спереду в перспективі жорсткої пачки сигарет з відкидною кришкою, що відкривається з ковзанням, відповідно до даного винаходу і в закритій конфігурації; на Фіг. 2 показаний вигляд спереду в перспективі пачки сигарет по Фіг. 1 у відкритій конфігурації; на Фіг. 3 показаний вигляд позаду в перспективі пачки сигарет по Фіг. 1 у відкритій конфігурації; на Фіг. 4 показаний вигляд спереду в перспективі внутрішнього контейнера пачки сигарет по Фіг. 1; на Фіг. 5 показаний вигляд зверху в перспективі зовнішнього контейнера пачки сигарет по Фіг. 1; На Фіг. 6 і 7 показана деталь пачки сигарет по Фіг. 1 в двох різних конфігураціях; на Фіг. 8 показаний вигляд зверху заготівки, з якої виготовляють внутрішній контейнер пачки сигарет по Фіг. 1; на Фіг. 9 показаний вигляд зверху заготівки, з якої виготовляють зовнішній контейнер пачки сигарет по Фіг. 1. Опис переважних варіантів здійснення винаходу Позиція 1 на Фіг. 1, 2 і 3 означає загалом жорстку пачку сигарет, що відкривається з ковзанням, яка відкривається в поступальному (лінійному) переміщенні. На Фіг. 1 пачка 1 сигарет містить обгорнену, тобто обгорнену фольгою, групу 2 сигарет 9 (показану схематично на Фіг. 2). Пачка 1 сигарет також містить жорсткий внутрішній контейнер 3, що фактично містить обгорнену групу 2 сигарет; і жорсткий зовнішній контейнер 4, який вміщує в себе внутрішній контейнер 3 з можливістю ковзання внутрішнього контейнера 3 в поступальному переміщенні відносно зовнішнього контейнера 4 між закритою конфігурацією (Фіг. 1), в якій внутрішній контейнер 3 повністю вставлений всередину зовнішнього контейнера 4, і відкритою конфігурацією (Фіг. 2 і 3), в якій внутрішній контейнер З частково витягнутий із зовнішнього контейнера 4 з можливістю забезпечення доступу до обгорненої групи 2 сигарет. Внутрішній контейнер 3 виконаний в формі паралелепіпеда з прямокутним поперечним перерізом, який виконаний чашоподібним і містить відкритий верхній кінець 5. Внутрішній контейнер 3 містить чашоподібну кришку 6, шарнірно прикріплену до внутрішнього контейнера 3 вздовж шарніра 7 з можливістю повороту відносно внутрішнього контейнера 3 між відкритим положенням (Фіг. 2 і 3) і закритим положенням (Фіг. 1), відповідно, відкриваючи і закриваючи верхній відкритий кінець 5. Як зрозуміліше показано на Фіг. 4, внутрішній контейнер 3 містить нижню стінку 8, протилежну верхньому відкритому кінцю 5; при цьому передня стінка 9 і задня стінка 10 протилежні і паралельні одна одній; і дві паралельні бічні стінки 11 розміщені між стінками 9 і 10. Чотири подовжні краї утворені між стінками 9 і 10 і бічними стінками 11; і чотири поперечні краї утворені між стінками 9, 10, 11 і нижньою стінкою 8. Кришка 6 виконана чашоподібною і містить верхню стінку 12 (яка паралельна і протилежна нижній стінці 8 внутрішнього контейнера 3, коли кришка 6 закрита); задню стінку 13, з'єднану із задньою стінкою 10 внутрішнього контейнера 3 за допомогою петлі 7; і дві паралельні бічні стінки 14. Важливо зазначити, що бічні стінки 14 кришки 6 переважно розташовані всередині бічних стінок 11 внутрішнього контейнера 3, як зрозуміло показано на Фіг. 4. Як показано на Фіг. 5, зовнішній контейнер 4 виконаний чашоподібним в формі паралелепіпеда з прямокутним поперечним перерізом і містить нижню стінку 15, протилежну відкритому верхньому кінцю 16, передню стінку 17 і задню стінку 18 протилежні і паралельні одна одній; а також дві паралельні бічні стінки 19, розташовані між стінками 17 і 18. Чотири подовжніх краї утворені між стінками 17 і 18 і бічними стінками 19, і чотири поперечних краї утворені між стінками 17,18,19 і нижньою стінкою 15. У показаному на кресленнях варіанті здійснення даного винаходу всі краї є прямими; в непоказаних альтернативних варіантах здійснення винаходу деякі краї (подовжні і/або поперечні) можуть бути виконані скошеними або закругленими. Як показано на Фіг. 3, задня стінка 13 (більш конкретно, верхній край задньої стінки 13) кришки 6 з'єднана із задньою стінкою 18 зовнішнього контейнера 4 за допомогою з'єднувального язичка 20 для повороту кришки 6 "автоматичним чином" (тобто у користувача немає необхідності торкатися до кришки 6), як тільки внутрішній контейнер 3 ковзає відносно зовнішнього контейнера 4. Іншими словами, за допомогою з'єднувального язичка 20, що з'єднує задню стінку 13 кришки із задньою стінкою 18 зовнішнього контейнера 4, внутрішній контейнер 3, як тільки він ковзає відносно зовнішнього контейнера 4 із закритої конфігурації у відкриту конфігурацію, "автоматично" штовхає кришку 6 із закритого положення у відкрите положення (тобто у користувача немає необхідності торкатися до кришки 6); і подібним чином, як тільки 2 UA 109600 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішній контейнер 3 ковзає відносно зовнішнього контейнера 4 з відкритої конфігурації в закриту конфігурацію, кришка 6 "автоматично" виштовхується за допомогою внутрішнього контейнера 3 з відкритого положення в закрите положення (тобто у користувача немає необхідності торкатися до кришки 6). Тому потрібно, щоб користувач просто достатньо натиснув, щоб внутрішній контейнер 3 ковзав відносно зовнішнього контейнера 4 без необхідності торкатися до кришки 6, яка повертається "автоматично". У показаному на кресленнях варіанті здійснення винаходу нижня стінка 15 зовнішнього контейнера 4 має крізний отвір 21 (Фіг. 9), що забезпечує доступ до нижньої стінки 8 внутрішнього контейнера 3 для прикладення тиску на внутрішній контейнер 3, щоб перемістити його між закритою і відкритою конфігураціями. У іншому еквівалентному, не показаному тут варіанті здійснення винаходу, крізний отвір 21 виконаний в передній стінці 17 зовнішнього контейнера 4 або розташований по обидві сторони від передньої стінки 17 і бічної стінки 19 зовнішнього контейнера 4. Як показано на Фіг. 1 і 2, зовнішній контейнер 4 містить ущільнювальний клапан 22 для запобігання розсипанню тютюнового порошку через зазор між переднім краєм верхньої стінки 12 кришки 6 внутрішнього контейнера 3 і відповідним верхнім краєм передньої стінки 17 зовнішнього контейнера 4. Ущільнювальний клапан 22 шарнірно прикріплений до верхнього краю передньої стінки 17 зовнішнього контейнера і виконаний з можливістю переміщення між робочим положенням (який показаний на Фіг. 1 і знаходиться в закритій конфігурації, тобто коли внутрішній контейнер 3 повністю вставлений всередину зовнішнього контейнера 4) і початковим положенням (який показаний на Фіг. 2 і знаходиться у відкритій конфігурації, тобто коли внутрішній контейнер 3 частково витягнутий із зовнішнього контейнера 4). У робочому положенні ущільнювальний клапан 22 перпендикулярний передній стінці 17 зовнішнього контейнера 4 і розташований під верхньою стінкою 12 кришки 6 внутрішнього контейнера 3, для того щоб запобігти висипанню тютюнового порошку за рахунок "ущільнення" зазору між верхнім краєм верхньої стінки 12 кришки 6 внутрішнього контейнера 3 і протилежним верхнім краєм передньої стінки 17 зовнішнього контейнера 4. В початковому положенні (як зрозуміло показано на Фіг. 2), ущільнювальний клапан 22 паралельний передній стінці 17 зовнішнього контейнера 4, щоб уникнути перетинання з переміщенням внутрішнього контейнера 3 відносно зовнішнього контейнера 4. Як показано на Фіг. 4, внутрішній контейнер 3 містить перший язичок 23, що приводить в дію, який виконаний заодно з передньою стінкою 9 внутрішнього контейнера 3 і виступає в напрямку передньої стінки 17 зовнішнього контейнера 4. Як показано на Фіг. 5, зовнішній контейнер 4 містить другий язичок 24, що приводить в дію, який механічним чином з'єднаний з ущільнювальним клапаном 22, розташований між передньою стінкою 17 зовнішнього контейнера 4 і передньою стінкою 9 внутрішнього контейнера 3, і входить в зачеплення з першим язичком 23, що приводить в дію, коли внутрішній контейнер 3 переміщується в закриту конфігурацію, щоб витягнути ущільнювальний клапан 22 в робоче положення, використовуючи переміщення внутрішнього контейнера 3. Іншими словами, як тільки внутрішній контейнер 3 переміщується в закриту конфігурацію, перший язичок 23, що приводить в дію, виконаний заодно з передньою стінкою 9 внутрішнього контейнера 3, входить в зачеплення і штовхає другий язичок 24, що приводить в дію, вниз, таким чином витягуючи в робоче положення ущільнювальний клапан 22, з'єднаний з другим язичком 24, що приводить в дію. У міру того як внутрішній контейнер 3 переміщується в закриту конфігурацію, механічна взаємодія, що створюється між язичками 23 і 24, що приводять в дію, також має механічний вплив на ущільнювальний клапан 22, який витягується в робоче положення другим язичком 24, що приводить в дію. Отже, це забезпечує те, що ущільнювальний клапан 22 завжди розташовується правильно при закритті пачки 1 сигарет і завжди "автоматично" повертається (тобто без допомоги з боку користувача) з початкового положення в робоче положення, як тільки внутрішній контейнер 3 виштовхується з відкритої конфігурації в закриту конфігурацію (тобто заштовхується всередину зовнішнього контейнера 4). Як показано на Фіг. 5, другий язичок 24, що приводить в дію, має центральний крізний отвір 25, який входить в зачеплення з першим язичком 23, що приводить в дію, тобто язичок 23, який приводить в дію, входить всередину крізного отвору 25 в язичку 24, що приводить в дію, для того щоб заблокувати і витягнути (виштовхнути) язичок 24, що приводить в дію (як схематично показано на Фіг. 6 і 7). Більш конкретно, на Фіг. 6 показаний перший язичок 23, що приводить в дію, що входить в зачеплення через отвір 25 у другий язичок 24, що приводить в дію, при цьому ущільнювальний клапан 22 все ще знаходиться в початковому положенні; і на Фіг. 7 показаний другий язичок 24, 3 UA 109600 C2 5 10 15 20 25 30 35 40 45 50 55 що приводить в дію, витягнутий в робоче положення першим язичком 23, що приводить в дію, до нижнього ущільнювального клапана 22. У переважному варіанті здійснення даного винаходу язичок 24, що приводить в дію, з'єднаний з ущільнювальним клапаном 22 за допомогою з'єднувального клапана 26, який шарнірно прикріплений на одній стороні до язичка 24, що приводить в дію (тобто він з'єднаний з язичком 24, що приводить в дію, вздовж лінії згину, щоб дозволити відповідний поворот). Однак отвір 25 переважно також продовжується через з'єднувальний клапан 26. Як показано на Фіг. 4 і 8, перший язичок 23, що приводить в дію, утворений ділянкою передньої стінки 9 внутрішнього контейнера 3, яка відділена від частини, що залишилася, передньої стінки 9 внутрішнього контейнера 3 за допомогою U-подібного крізного розрізу 27, і лінією згину 28, що з'єднує два кінці U-подібного крізного розрізу 27. У переважному варіанті здійснення даного винаходу внутрішній контейнер 3 також містить підіймальний язичок 29, відділений від першого язичка 23, що приводить в дію, і від передньої стінки 9 лінією згину 28 (тобто підіймальний язичок 29 і перший язичок 23, що приводить в дію, спочатку знаходяться бік у бік і розділені лінією 28 згину). Підіймальний язичок 29 складений на 180° відносно лінії 28 згину на внутрішню поверхню передньої стінки 9 внутрішнього контейнера 3. Функція підіймального язичка 29 полягає в підйомі першого язичка 23, що приводить в дію, відносно передньої стінки 9 внутрішнього контейнера 3, з використанням сили пружної післядії всередині пакувального матеріалу: коли підіймальний язичок 29 повертається на 180° навколо лінії 28 згину, перший язичок 23, що приводить в дію (за рахунок сил пружної післядії всередині пакувального матеріалу), повертається подібним чином навколо лінії згину 28 і таким чином підіймається відносно передньої стінки 9 внутрішнього контейнера 3 (як показано на Фіг. 4). Контейнери 3 і 4 пачки 1 сигарет на Фіг. 1-7 виготовлені з відповідних заготівок 30 і 31, показаних на Фіг. 8 і 9, відповідно. Кожна із заготівок 30 і 31 містить, серед іншого, деяке число елементів, які позначені, де це можливо, з використанням тих же самих посилальних позицій з надрядковий індексами, як і для відповідних стінок відповідного контейнера 3, 4. Як показано на Фіг. 8, заготівка 30 має дві подовжні лінії 32 згину і деяке число поперечних ліній 33 згину, які визначають, між подовжніми лініями 32 згину, панель 9', яка утворює передню і стінку 9 внутрішнього контейнера 3; панель 8 , яка утворює нижню стінку 8 внутрішнього і контейнера 3; панель 10 , яка утворює задню стінку 10 внутрішнього контейнера 3; панель 13', яка утворює задню стінку 13 кришки 6; панель 12', яка утворює верхню стінку 12 кришки 6; зміцнювальну панель 12", яка приклеєна до внутрішньої сторони панелі 12'; зміцнювальну панель 13", яка приклеєна до внутрішньої сторони панелі 13'; і зміцнювальну панель 10", яка приклеєна до внутрішньої сторони панелі 10'. Панель 9' має два крила 11', які утворюють відповідні зовнішні ділянки бічних стінок 11 внутрішнього контейнера 3, розташовані на протилежних сторонах панелі 9' і з'єднані з панеллю 9' за допомогою подовжніх ліній 32 згину. Панель 10' має два крила 11", які утворюють відповідні внутрішні ділянки бічних стінок 11 внутрішнього контейнера 3, розташовані на протилежних сторонах панелі 10' і з'єднані з панеллю 10' за допомогою подовжніх ліній 32 згину. Панель 13' має два крила 14", які утворюють бічні стінки 14 кришки 6, розташовані на протилежних сторонах панелі 13' і з'єднані з панеллю 13' за допомогою подовжніх ліній 32 згину. Панель 10" має два зміцнювальні крила 11'', які приклеєні до внутрішньої сторони відповідних крил 11", розташовані на протилежних сторонах панелі 10" і з'єднані з панеллю 10" за допомогою подовжніх ліній 32 згину. Кожне крило 11" має язичок 34, який з'єднаний з крилом 11" за допомогою поперечної лінії 33 згину, складений на 90° відносно крила 11" і може бути приклеєний до внутрішньої поверхні панелі 8'. Кожне крило 14' має язичок 35, який з'єднаний з крилом 14' за допомогою поперечної лінії 33 згину, складений на 90° відносно крила 14' і може бути приклеєний до внутрішньої поверхні панелі 12'. Як показано на Фіг. 9, заготівка 31 має дві подовжні лінії 36 згину і деяке число поперечних ліній 37 згину, які утворюють між подовжніми лініями 36 згину, панель 17', яка утворює передню стінку 17 зовнішнього контейнера 4; панель 15', яка утворює нижню стінку 15 зовнішнього контейнера 4; панель 18', яка утворює задню стінку 18 зовнішнього контейнера 4 і згадані клапани 22, 26 і язичок 24, які з'єднані одне з одним за допомогою поперечних ліній 37 згину. Панель 17' має два крила 19', які утворюють відповідні зовнішні ділянки бічних стінок 19 зовнішнього контейнера 4, розташовані на протилежних сторонах панелі 17' і з'єднані з панеллю 17' за допомогою подовжніх ліній 36 згину. Панель 18' має два крила 19", які утворюють відповідні внутрішні ділянки бічних стінок 19 зовнішнього контейнера 4, розташовані на протилежних сторонах панелі 18' і з'єднані з панеллю 18' поздовжніми лініями 36 згину. 4 UA 109600 C2 5 10 15 20 Кожне крило 19" має язичок 38, який з'єднаний з крилом 19" поперечною лінією 37 згину, складений на 90° відносно крила 19" і може бути приклеєний до внутрішньої поверхні панелі 15'. Нарешті, язичок 39 з'єднаний з панеллю 18' вздовж поперечної лінії згину 37, складений на 180° на внутрішню поверхню панелі 18' і приклеєний до з'єднувального язичка 20 (відомим чином, не показано). Описана пачка 1 сигарет має перевагу, завдяки механічній взаємодії між язичками 23 і 24, які приводять в дію, як тільки внутрішній контейнер 3 переміщується в закриту конфігурацію, що полягає в забезпеченні того, що ущільнювальний клапан 22 завжди розташовується правильно при закритті пачки 1 сигарет, тобто ущільнювальний клапан 22 завжди "автоматично" повертається з початкового положення в робоче положення, як тільки внутрішній контейнер 3 заштовхується всередину зовнішнього контейнера 4. Важливий момент, який необхідно відмітити, полягає в тому, що в порівнянні з подібними відомими жорсткими пачками, що відкриваються з ковзанням, з відкидною кришкою для сигарет, описана пачка 1 для сигарет до того ж є дешевою і легкою у виробництві за рахунок язичків 23 і 24, що приводять в дію, які легко виконати і скласти. Насправді, до заготівок 30 і 31 не додано особливо складних елементів, які тому згинають на пакувальній машині тільки за рахунок декількох додаткових переміщень для створення контейнерів 3 і 4. Нарешті, загальна конструкція пачки 1 сигарет може бути використана для виготовлення блока сигарет, який по суті є тією ж самою пачкою 1 сигарет і відрізняється тільки вміщенням впорядкованої групи пачок сигарет на противагу групі сигарет. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Упаковка (1) тютюнових виробів, яка містить: внутрішній контейнер (3), який вміщує в себе групу (2) тютюнових виробів, має відкритий верхній кінець (5) і містить кришку (6), шарнірно прикріплену до внутрішнього контейнера (3) вздовж шарніра (7), щоб закривати верхній відкритий кінець (5); зовнішній контейнер (4), який вміщує в себе внутрішній контейнер (3) з можливістю ковзання внутрішнього контейнера (3) відносно зовнішнього контейнера (4) між закритою конфігурацією, в якій внутрішній контейнер (3) вставлений всередину зовнішнього контейнера (4), і відкритою конфігурацією, в якій внутрішній контейнер (3) частково витягнутий із зовнішнього контейнера (4); ущільнювальний клапан (22), який шарнірно закріплений на верхньому краї передньої стінки (17) зовнішнього контейнера (4) і має можливість переміщуватися між робочим положенням, в якому ущільнювальний клапан (22) перпендикулярний до передньої стінки (17) зовнішнього контейнера (4) і розташований під верхньою стінкою (12) кришки (6) внутрішнього контейнера (3), і вихідним положенням, в якому ущільнювальний клапан (22) паралельний до передньої стінки (17) зовнішнього контейнера (4); перший язичок (23), що приводить в дію, який виконаний заодно з передньою стінкою (9) внутрішнього контейнера (3) і виступає у напрямку до передньої стінки (17) зовнішнього контейнера (4); і другий язичок (24), що приводить в дію, який з'єднаний механічним чином з ущільнювальним клапаном (22), розташований між передньою стінкою (17) зовнішнього контейнера (4) і передньою стінкою (9) внутрішнього контейнера (3), і входить в зачеплення з першим язичком (23), що приводить в дію, коли внутрішній контейнер (3) переміщується в закриту конфігурацію, щоб витягнути ущільнювальний клапан (22) в робоче положення, використовуючи переміщення внутрішнього контейнера (3). 2. Упаковка за п. 1, в якій другий язичок (24), що приводить в дію, має центральний крізний отвір (25), який входить в зачеплення з першим язичком (23), що приводить в дію. 3. Упаковка за п. 2, в якій перший язичок (23), що приводить в дію, входить в зачеплення з крізним отвором (25) у другому язичку (24), що приводить в дію, щоб заблокувати в ньому і витягнути другий язичок (24), що приводить в дію. 4. Упаковка за пп. 1, 2 або 3, в якій другий язичок (24), що приводить в дію, з'єднаний з ущільнювальним клапаном (22) за допомогою з'єднувального клапана (26), шарнірно прикріпленого на одній стороні до другого язичка (24), що приводить в дію, і на протилежній стороні до ущільнювального клапана (22). 5. Упаковка за п. 4, в якій другий язичок (24), що приводить в дію, має центральний крізний отвір (25), який входить в зачеплення з першим язичком (23), що приводить в дію, і також проходить через з'єднувальний клапан (26). 5 UA 109600 C2 5 6. Упаковка за будь-яким з пп. 1-5, в якій перший язичок (23), що приводить в дію, утворений ділянкою передньої стінки (9) внутрішнього контейнера (3), яка відділена від іншої частини передньої стінки (9) внутрішнього контейнера (3) за допомогою крізного U-подібного розрізу (27), і лінією (28) згину, що з'єднує два кінці крізного U-подібного розрізу (27). 7. Упаковка за п. 6, в якій внутрішній контейнер (3) містить підіймальний язичок (29), відділений від першого язичка (23), що приводить в дію, за допомогою лінії (28) згину. 8. Упаковка за п. 7, в якій підіймальний язичок (29) зігнутий на 180° навколо лінії (28) згину на внутрішню поверхню передньої стінки (9) внутрішнього контейнера (3). 6 UA 109600 C2 7 UA 109600 C2 8 UA 109600 C2 9 UA 109600 C2 10 UA 109600 C2 11 UA 109600 C2 12 UA 109600 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
