Упаковка для курильних виробів з відкидною кришкою і мікрокапсульованою ароматичною речовиною, яка вивільняється при відкриванні упаковки

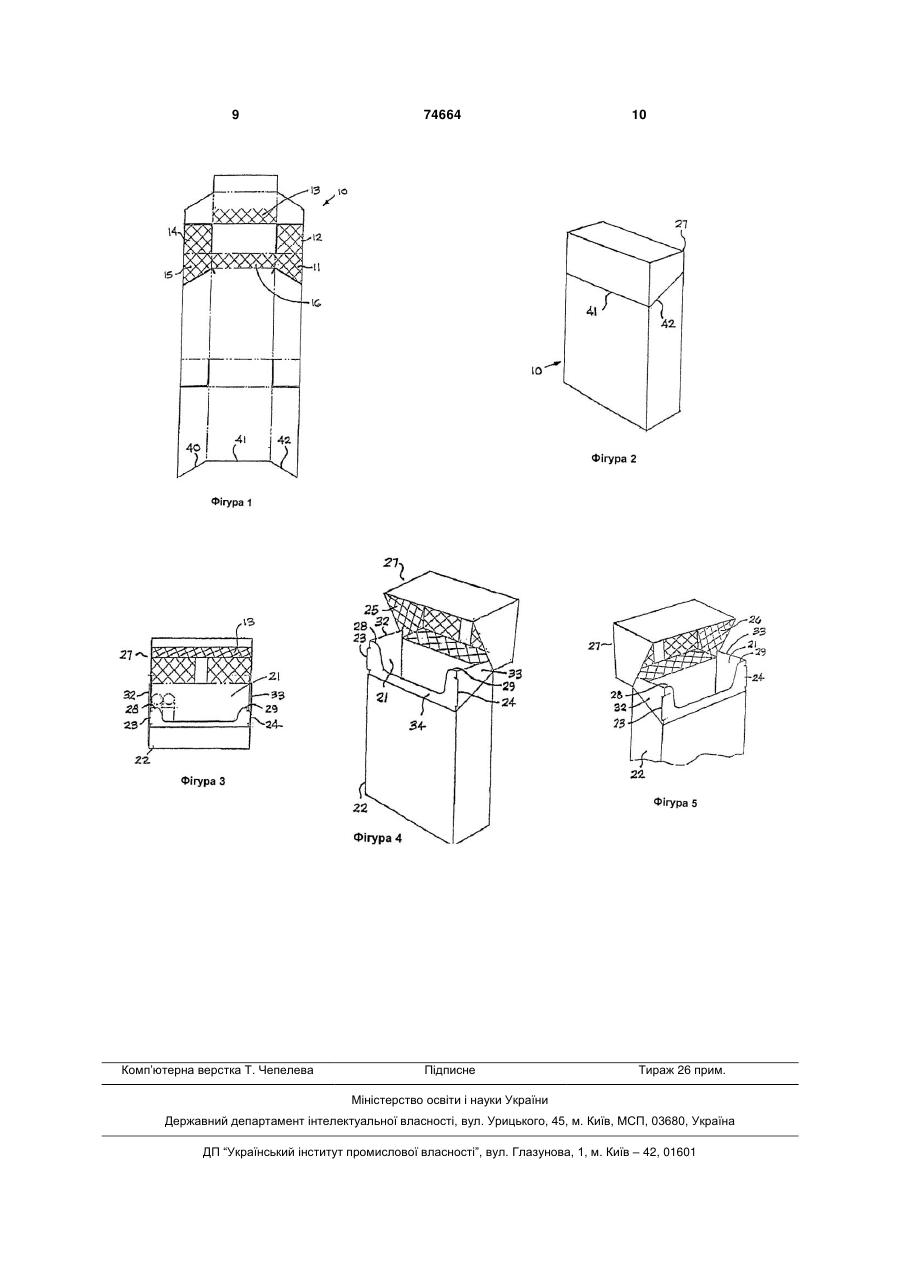

1. Упаковка з відкидною кришкою для курильних виробів, яка містить зовнішній корпус і шарнірно з'єднану з ним відкидну кришку і яка має нанесену на її внутрішню поверхню капсульовану ароматичну речовину, яка розташована на упаковці таким чином, що вивільнення з капсул цієї капсульованої в них ароматичної речовини відбувається в результаті тертя. 2. Упаковка з відкидною кришкою за п.1, у якій вивільнення з капсул капсульованої в них ароматичної речовини відбувається при використанні або при відкриванні упаковки. 3. Упаковка з відкидною кришкою за п.1 або 2, у якій капсульована ароматична речовина являє собою ароматичне масло, яке занурене в мікрокапсули. 4. Упаковка з відкидною кришкою за будь-яким з пп.1-3, у якій капсульована ароматична речовина нанесена на внутрішню поверхню кришки упаковки. 5. Упаковка з відкидною кришкою за будь-яким з пп.1-4, у якій вивільнення з капсул капсульованої в них ароматичної речовини відбувається в результаті тертя між поверхнею, покритою капсульованою ароматичною речовиною, та іншою частиною упаковки. 6. Упаковка з відкидною кришкою за будь-яким з пп.1-5, у якій капсули з капсульованою в них ароматичною речовиною дотикаються до поверхні внутрішнього корпуса упаковки. 7. Упаковка з відкидною кришкою за п.6, у якій внутрішній корпус розташований всередині кор 2 (19) 1 3 74664 4 нями упаковки, які до них дотикаються. на упаковку з використанням фарби, вміст у якій 17. Упаковка з відкидною кришкою за будь-яким з мікрокапсул становить 50%. попередніх пунктів, у якій мікрокапсули нанесені Даний винахід стосується упаковки для курильних виробів з відкидною кришкою і мікрокапсульованою ароматичною речовиною, яка нанесена на поверхню зовнішнього корпуса і яка вивільняється і виділяється в повітря при відкриванні корпуса в результаті тертя об іншу поверхню упаковки або її вміст. У процесі мікрокапсулювання один матеріал як матеріал серцевини або матеріал матриці занурюється в інший матеріал або оболонку. Добре відомо, що в даний час різні ароматичні і запашні речовини капсулюють в оболонки різних розмірів, у яких вони зберігають свій запах до моменту руйнування капсули механічним чи іншим шляхом. При цьому передбачається, що після руйнування капсули і вивільнення ароматичної речовини вона продовжує зберігати свій специфічний запах протягом досить довгого періоду часу. До речовин, "які надають запах", "запашних", "ароматичних" та інших подібних речовин належать в даному випадку будь-які речовини, здатні впливати на органи нюху. Існує безліч різних способів виготовлення мікрокапсул. Існуючі в даний час способи дозволяють виготовляти мікрокапсули різних розмірів, з різним опором руйнуванню, з різною структурою і різним складом. До відомих на даний час методів мікрокапсулювання належать міжфазне комплексоутворення, молекулярне захоплення, комплексна коацервація, вибірне осадження, міжфазна полімеризація, нанесення покриттів з розплаву/воску, розпилювальне сушіння, полімеризація in situ і агломерація. Опис деяких відомих способів капсулювання можна знайти [в патентах US 3516846, US 3516941, US 3778383, US 4087376, US 4089802, US 4100103 і US 4251386], а також [у GB 1156725, GB 2041319 і GB 2048206]. Оболонки капсул звичайно утворюються в результаті полімеризації сечовини і формальдегіду і поліконденсації метильованої сечовини й альдегідів. Відомо також, що ароматичні речовини іноді включають до складу упаковки, при розкритті якої користувач відчуває відповідний запах. Ароматичну речовину, яка виділяє запах, можна, наприклад, розташувати в мікрокапсулах, які можна занурити в клейку основу, яка з'єднує між собою протилежні поверхні частини упаковки, яка розкривається. При розкритті такої упаковки з'єднані між собою клейкою основою поверхні упаковки відокремлюються одна від іншої, і в результаті руйнування занурених у клейку основу мікрокапсул відбувається виділення ароматичної речовини, яка міститься в них. Одна з таких упаковок з ароматичною речовиною, яка вивільняється, що описана [в патенті US 4717017], являє собою пачку сигарет, у якій розташована ароматична речовина, яка знаходиться в оболонці, яка вивільняється при першо му розкритті пачки. Оболонка, у якій знаходиться ароматична речовина, яка вивільняється, розташована уздовж відривної смужки виготовленої з плівки обгортки пачки. При відриванні такої смужки і надриві обгортки рветься й оболонка, у якій знаходиться ароматична речовина, яка відчувається користувачем. [У патенті US 4720423] пропонується використовувати мікрокапсули, які містять ароматичну речовину, які занурені в багатошарову клейку смужку. Розділення клейкої багатошарової смужки на окремі шари супроводжується руйнуванням мікрокапсул і вивільненням ароматичної речовини, яка занурена в них. Така багатошарова клейка смужка з мікрокапсулами, які містять ароматичну речовину, використовується як відривна смужка, яка при розкритті упаковки відривається від її зовнішньої обгортки. Капсули з ароматичною речовиною переважно наносити у вигляді покриття на заготовку, з якої виготовляють зовнішній корпус коробки з відкидною кришкою, яку, зокрема, можна використовувати як упаковку для сигарет з відкидною кришкою. При виготовленні упаковок з таких заготовок у результаті тертя між мікрокапсулами з ароматичною речовиною й іншими елементами корпуса ароматична речовина, яка знаходиться в капсулах, буде вивільнятися при кожному відкриванні коробки. Капсули з ароматичною речовиною слід наносити на максимально велику кількість безпосередньо недоступних для користувача ділянок упаковки, на яких при відкриванні відкидної кришки відбувається тертя між її окремими елементами. Вивільнення ароматичної речовини в упаковках, виготовлених з таких заготовок, відбувається при кожному відкриванні кришки за рахунок тертя між капсулами з ароматичною речовиною і ділянками зовнішнього корпуса упаковки і її іншими конструктивними елементами. В основу даного винаходу була покладена задача розробити упаковку для курильних виробів з відкидною кришкою або іншу упаковку, зокрема, але не винятково, упаковку для сигарет, з ароматичною речовиною, яка викликає в користувача при відкриванні упаковки приємні за запахом відчуття. Задача даного винаходу полягала також у розробці упаковки, у якій ароматична речовина довго зберігала б свої якості аж до вивільнення з капсул при розкритті упаковки. У даному винаході пропонується упаковка з відкидною кришкою, яка містить ароматичну речовину, що вивільняється, у якій покриті капсулами з ароматичною речовиною ділянки знаходяться на внутрішній поверхні упаковки і розташовані таким чином, що ароматична речовина вивільняється з капсул при відкриванні упаковки в резуль 5 74664 6 таті тертя між капсулами й іншою частиною упаньої стінки правого клапана, передньої стінки, ковки. верхньої стінки лівого клапана, бічної стінки лівоЯк ароматичну речовину переважно викорисго клапана і задньої стінки покрита капсулами з товувати ароматичні масла, які знаходяться в ароматичною речовиною, яка приготовлена у мікрокапсулах. Капсулами з ароматичною речовигляді друкарської фарби, 50% якої становлять виною переважно повинні бути покриті внутрішня капсули, які містять ароматичну речовину, діамеповерхня відкидної кришки упаковки, яка дотикатром приблизно від 10 до 40мкм. ється до внутрішнього корпуса упаковки, краї коІнші відмінні риси і переваги даного винаходу рпуса або продукту, який знаходиться в упаковці, більш докладно розглянуті нижче на прикладі або його обгортки або одночасно цих елементів одного з варіантів його можливого здійснення з упаковки в тому чи іншому сполученні. посиланням на додані креслення, на яких схемаВ упаковках із внутрішнім корпусом такий тично показано: внутрішній корпус переважно має принаймні одну на Фіг.1 - вигляд зверху заготовки зовнішньоділянку, яка виступає назовні, яка дотикається до го корпуса запропонованої у винаході упаковки внутрішньої поверхні кришки. для сигарет з відкидною кришкою, Ароматична речовина, яка занурена в капсуна Фіг.2 - зображення в аксонометричній проли, переважно повинна знаходитися на одній або екції зібраної упаковки для сигарет із закритою декількох внутрішніх поверхнях відкидної кришки, відкидною кришкою і зовнішнім корпусом, виготовключаючи внутрішню поверхню бічної стінки вленим із заготовки, показаної на Фіг.1, правого клапана, внутрішню поверхню верхньої на Фіг.3 - вигляд зверху зібраної упаковки для стінки правого клапана, внутрішню поверхню песигарет з відкритою відкидною кришкою, при редньої стінки, внутрішню поверхню верхньої цьому ділянки внутрішньої поверхні кришки, які стінки лівого клапана, внутрішню поверхню бічної покриті нанесеними на них методом глибокого стінки лівого клапана або внутрішню поверхню друку мікрокапсулами з ароматичною речовиною, задньої стінки. показані заштрихованими, У даному винаході пропонується також упана Фіг.4 - зображення в аксонометричній проковка для курильних виробів з відкидною кришекції у вигляді справа зібраної упаковки для сигакою, яка містить зовнішній корпус, внутрішній рет з частково відкритою відкидною кришкою, при корпус з виступаючим із зовнішнього корпуса цьому ділянки внутрішньої поверхні кришки, які верхнім краєм і шарнірно з'єднану з зовнішнім покриті нанесеними на них методом глибокого корпусом відкидну кришку, яка у закритому полодруку мікрокапсулами з ароматичною речовиною, женні дотикається своєю внутрішньою поверхнею показані заштрихованими, і принаймні до частини внутрішнього корпуса і пона Фіг.5 - зображення в аксонометричній прокрита принаймні на одній ділянці внутрішньої екції у вигляді зліва зібраної упаковки для сигарет поверхні, яка дотикається до внутрішнього корпуз частково відкритою відкидною кришкою, при са, капсулами з ароматичною речовиною. цьому ділянки внутрішньої поверхні кришки, які У даному винаході пропонується також упапокриті нанесеними на них методом глибокого ковка для курильних виробів з відкидною кришдруку мікрокапсулами з ароматичною речовиною, кою, яка містить зовнішній корпус і шарнірно з'єдпоказані заштрихованими. нану з зовнішнім корпусом відкидну кришку з Заготовка, з якої виготовляють зовнішній ковнутрішньою поверхнею, утвореною внутрішньою рпус 10 запропонованої у винаході упаковки для поверхнею бічної стінки правого клапана, внутрісигарет з відкидною кришкою, показана на Фіг.1. шньою поверхнею верхньої стінки правого клапаЗаштрихованими ділянками зображені ті місця на, внутрішньою поверхнею передньої стінки, заготовки, які методом глибокого друку можуть внутрішньою поверхнею верхньої стінки лівого бути покриті мікрокапсулами з ароматичною реклапана, внутрішньою поверхнею бічної стінки човиною. У заготовки, показаної на Фіг.1 як один лівого клапана і внутрішньою поверхнею задньої з прикладів можливого здійснення винаходу, мікстінки, при цьому принаймні одна з внутрішніх рокапсулами з ароматичною речовиною покриті поверхонь бічної стінки правого клапана, верхвнутрішні поверхні відкидної кришки, включаючи ньої стінки правого клапана, передньої стінки, внутрішню поверхню бічної стінки 11 правого верхньої стінки лівого клапана, бічної стінки лівоклапана, внутрішню поверхню верхньої стінки 12 го клапана або задньої стінки покрита капсулами правого клапана, нижню половину внутрішньої з ароматичною речовиною. поверхні передньої стінки 13, внутрішню поверхУ даному винаході пропонується також упаню верхньої стінки 14 лівого клапана, внутрішню ковка для курильних виробів з відкидною кришповерхню бічної стінки 15 лівого клапана і внуткою, яка містить зовнішній корпус і шарнірно з'єдрішню поверхню задньої стінки 16. Запропонованану з зовнішнім корпусом відкидну кришку з на у винаході упаковка 10 з відкидною кришкою внутрішньою поверхнею, утвореною внутрішньою може мати будь-яку форму, а не тільки показану поверхнею бічної стінки правого клапана, внутріна Фіг.2 по суті кубічну форму. шньою поверхнею верхньої стінки правого клапаУ зібраній із зігнутої заготовки упаковці покна, внутрішньою поверхнею передньої стінки, риті мікрокапсулами з ароматичною речовиною внутрішньою поверхнею верхньої стінки лівого поверхні займають більшу частину внутрішньої клапана, внутрішньою поверхнею бічної стінки поверхні кришки 27. При цьому в такій упаковці лівого клапана і внутрішньою поверхнею задньої практично зведена до мінімуму можливість безстінки, при цьому принаймні одна з внутрішніх посереднього контакту користувача з покритими поверхонь бічної стінки правого клапана, верхмікрокапсулами внутрішніми поверхнями кришки. 7 74664 8 Повністю зібрана упаковка з закритою кришкою В основному, однак, у такій упаковці при терті 27 показані на Фіг.2. При закритій кришці жодна з руйнуються ті мікрокапсули, які розташовані на покритих мікрокапсулами з ароматичною речовикраях бічних панелей 11 і 15, які впираються в ною поверхонь упаковка недоступна зовні. Для краї 40 і 42 корпуса. В упаковці з відкидною кришнанесення на відповідні ділянки заготовки поккою і внутрішнім корпусом, показаній на Фіг.3-5, риття з мікрокапсул з ароматичною речовиною внутрішній корпус має першу і другу бічні панелі можна використовувати звичайні методи глибоко32 і 33 і розташовану між ними передню панель го або трафаретного друку. 34. У цьому зв'язку необхідно, однак, відзначити, Покриття з мікрокапсул з ароматичною речощо даний винахід так само стосується найрізновиною наносять на ті ділянки заготовки, на яких манітніших за конструкцією упаковок і не обмепри розкритті упаковки виникає тертя з іншими жений жодним з розглянутих вище прикладів. компонентами або елементами корпуса упаковки Запропоновані у винаході рішення охоплюють і сигаретами, які знаходяться в ній, і яких при велику кількість різних варіантів упаковок, у яких цьому по суті не торкається користувач. На Фіг.3, при використанні або розкритті відбувається ви4 і 5 як приклад показана повністю зібрана упаковільнення тих чи інших ароматичних речовин. вка з відкритою відкидною кришкою 27 і внутрішМікрокапсули з ароматичною речовиною винім і зовнішнім корпусами 21, 22. На внутрішньопускаються і постачаються різними компаніями, му корпусі є виступи 23, 24, по яких при наприклад фірмою Arcade, Inc., Чаттануго, шт. відкриванні упаковки з тертям ковзають покриті Теннессі. До придатних для капсулювання аромікрокапсулами внутрішні поверхні лівої і правої матичних речовин належить м'ятна олія, ментол, бічних стінок 25 і 25 кришки. При відкриванні м'ята перцева, а також обсмажені і сушені аромакришки 27 мікрокапсули руйнуються, і користувач тичні матеріали. Капсулювати можна, однак, відчуває приємний запах ароматичної речовини, практично будь-яке масло, яке має відповідний яка вивільняється з капсул. При відкриванні відзапах, за умови, що вона задовольняє певним кидної кришки 27 через тертя об верхні краї 28 і основним технологічним вимогам, зокрема має 29 внутрішнього корпуса внутрішніх поверхонь певні гідрофобні якості. Для виготовлення мікролівої і правої бічних стінок 25 і 26 кришки і внуткапсул і занурення в оболонку ароматичних марішньої поверхні її передньої стінки 13 одночасно сел можна використовувати розчин, наприклад, руйнуються і мікрокапсули, які знаходяться на поліоксиметиленсечовину, яка утворює після поцих поверхнях, ароматична речовина, яка вивілімеризації оболонку мікрокапсул. Виготовлені льняється з яких, додатково підсилює створюватаким способом мікрокапсули можуть мати діаний ними ефект, який і відчувається користуваметр приблизно від 10 до 40мкм. чем. Аналогічним способом ароматична З мікрокапсул можна приготувати вологу маречовина вивільняється з мікрокапсул і при терті су, яку при перемішуванні з водою можна викорибічних стінок 32 і 33 внутрішнього корпуса об внустовувати як "барвну" суспензію. При приготутрішні поверхні лівої і правої бічних стінок 25 і 26 ванні вологої маси мікрокапсул розчинники кришки при її відкриванні. звичайно не використовують, тому що вони моЗалежно від розташування продукту, який жуть розчинити оболонку, у якій знаходиться знаходиться в упаковці, або сам продукт, або ароматична речовина. Залежно від режиму друку його оболонка можуть при відкриванні упаковки можна використовувати барвну суспензію з різдотикатися до однієї або декількох покритих мікною концентрацією вологої маси мікрокапсул. рокапсулами з ароматичною речовиною ділянок Звичайно при глибокому друці використовують внутрішньої поверхні кришки 27. Очевидно, що суспензію, концентрація в якій вологої маси мікфактичне розташування покритих мікрокапсуларокапсул становить від 50 до 60%. Для виготовми з ароматичною речовиною ділянок внутрішлення приблизно одного мільйона запропонованьої поверхні відкидної кришки може бути найрізних у винаході упаковок з відкидною кришкою на номанітнішим залежно від створюваного цією пресі для глибокого друку досить використовуваречовиною ефекту, її міцності, тривалості тертя ти 40 кг фарби, яка складається з розведеної на між кришкою й елементами корпуса упаковки і 50% водою маси мікрокапсул ароматичної речоряду інших факторів. Крім того, як показано на вини. Мікрокапсульовані барвники можна також кресленнях, ароматична речовина може вивільвикористовувати і при трафаретному друці. нятися і з капсул, якими покрита внутрішня повеТаким чином, у даному винаході пропонуєтьрхня передньої стінки 13 кришки 27, яка при відкся упаковка з відкидною кришкою, внутрішня пориванні кришки з тертям ковзає по сигаретах 32, верхня якої покрита барвником з мікрокапсульоякі знаходяться в упаковці. ваного ароматичного масла і при відкриванні Даний винахід стосується і показаних на Фіг.1 упаковки з тертям ковзає по іншим поверхням і 2 упаковок для сигарет з відкидною кришкою, у упаковки. У результаті тертя мікрокапсули руйяких немає внутрішнього корпуса 21, і показаних нуються, і ароматична речовина, які міститься в на Фіг.3-5 упаковок із внутрішнім корпусом 21, них, вивільняється, викликаючи в користувача верхня частина якого розташована над верхнім певні відчуття. На закінчення слід відзначити, що краєм зовнішнього корпуса 22. В упаковці, покаданий винахід не обмежений розглянутими вище заній на Фіг.1 і 2, відкидна кришка 27 у закритому варіантами його здійснення, а допускає можлиположенні впирається у верхні краї 40-42 корпуса вість його реалізації й іншими очевидними для упаковки. У такій упаковці капсулами з ароматичфахівців шляхами, при цьому обсяг винаходу ною речовиною можна покрити всі показані на визначається тільки його формулою. Фіг.1 ділянки 11-16 внутрішньої поверхні кришки. 9 Комп’ютерна верстка Т. Чепелева 74664 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
