Електронний пристрій для одержання пари

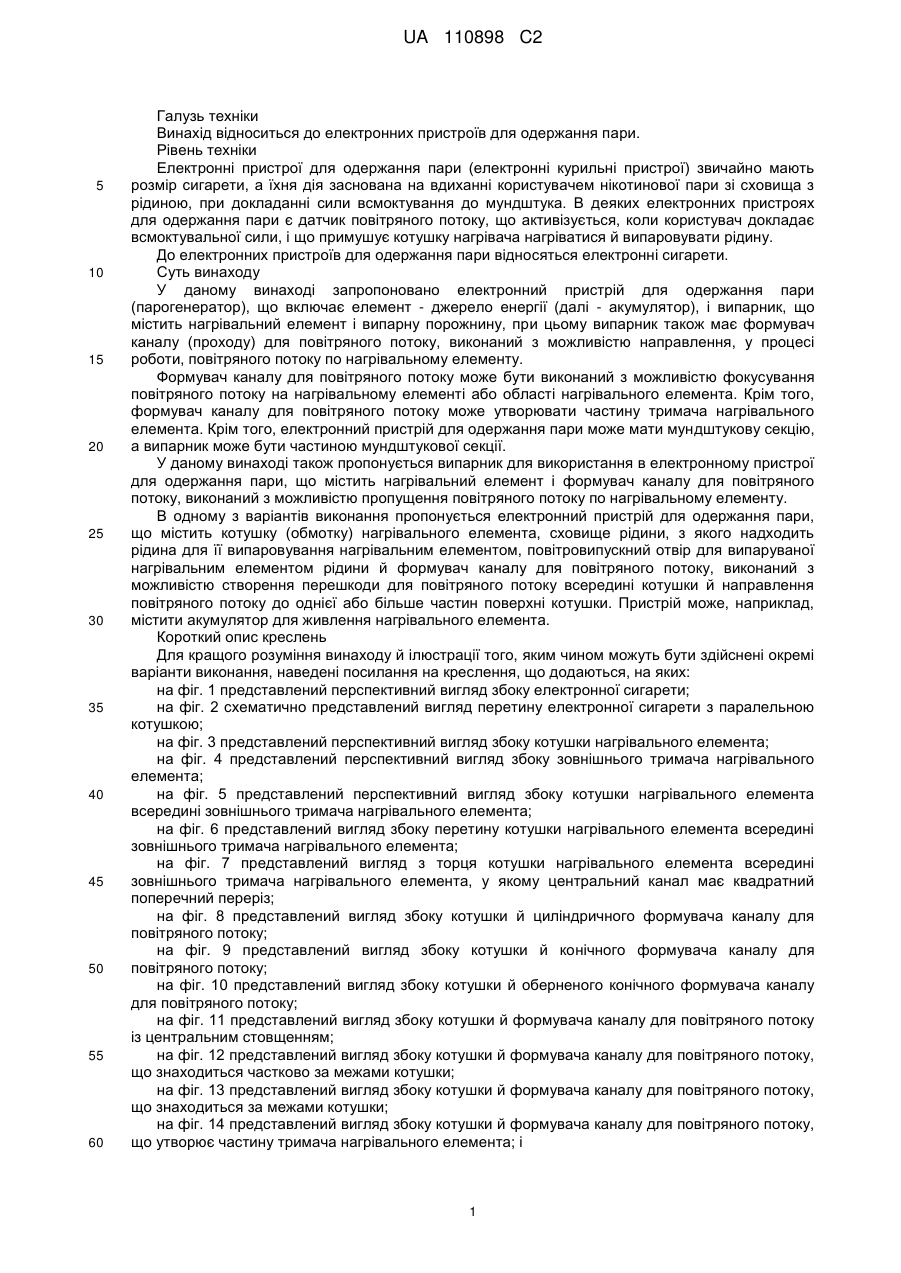

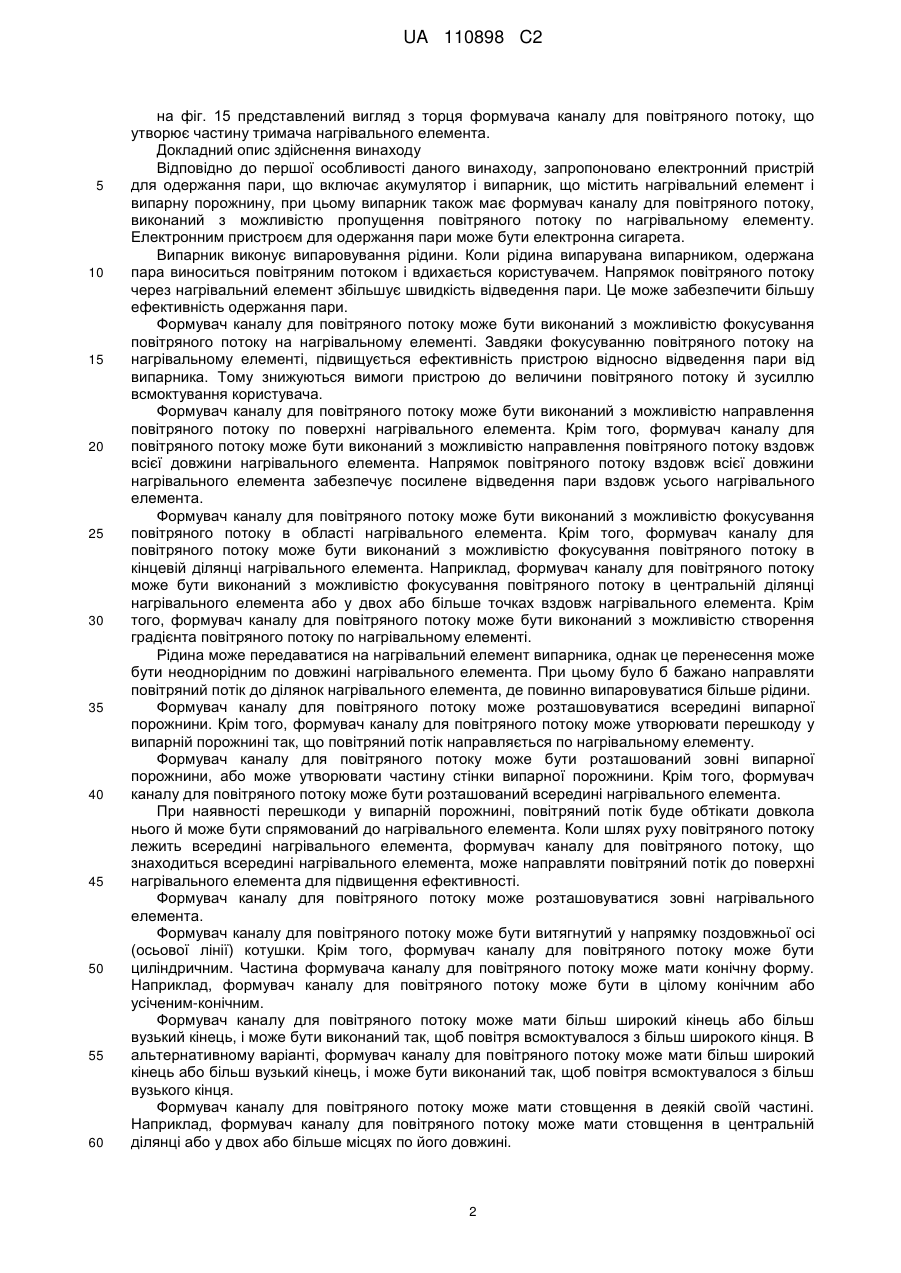

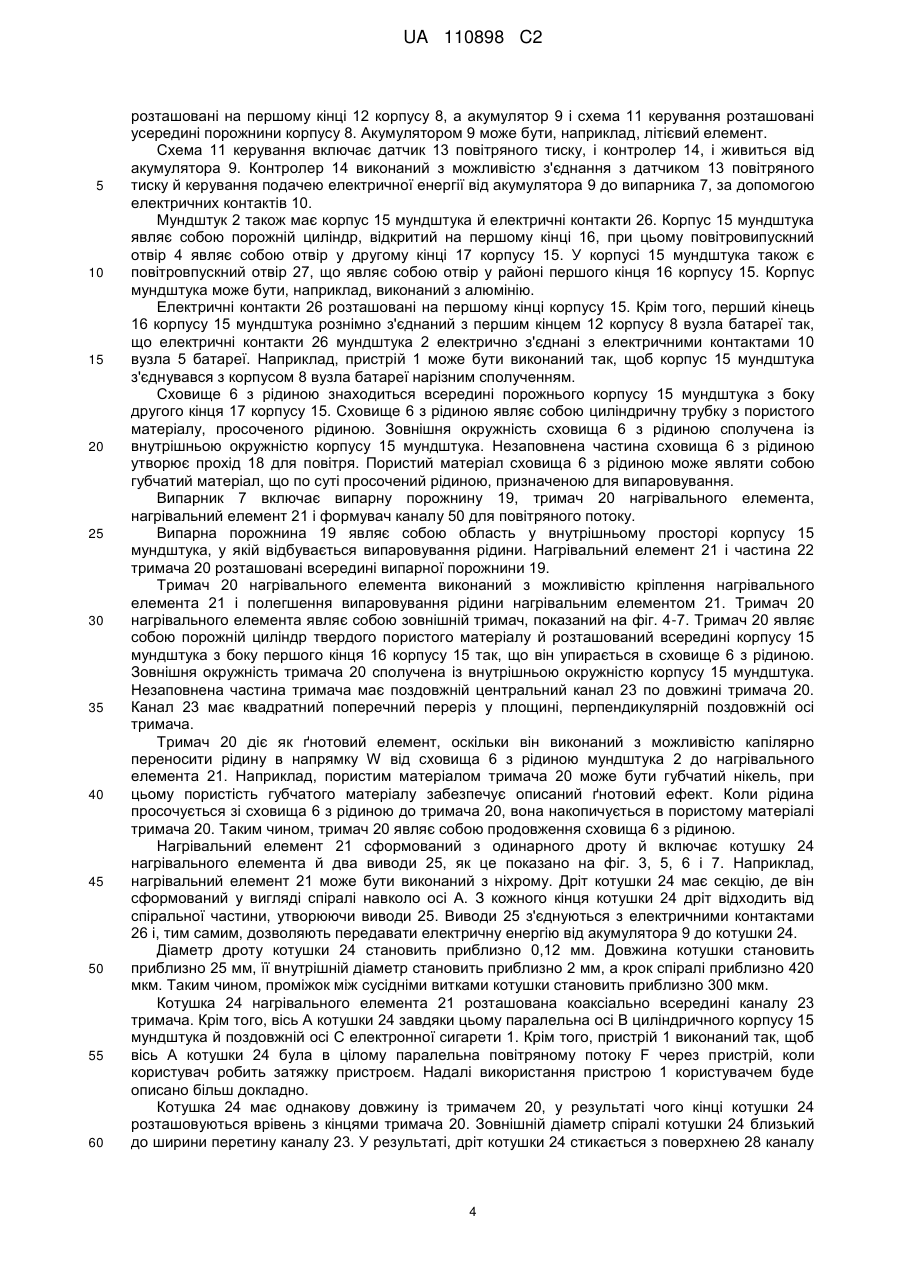

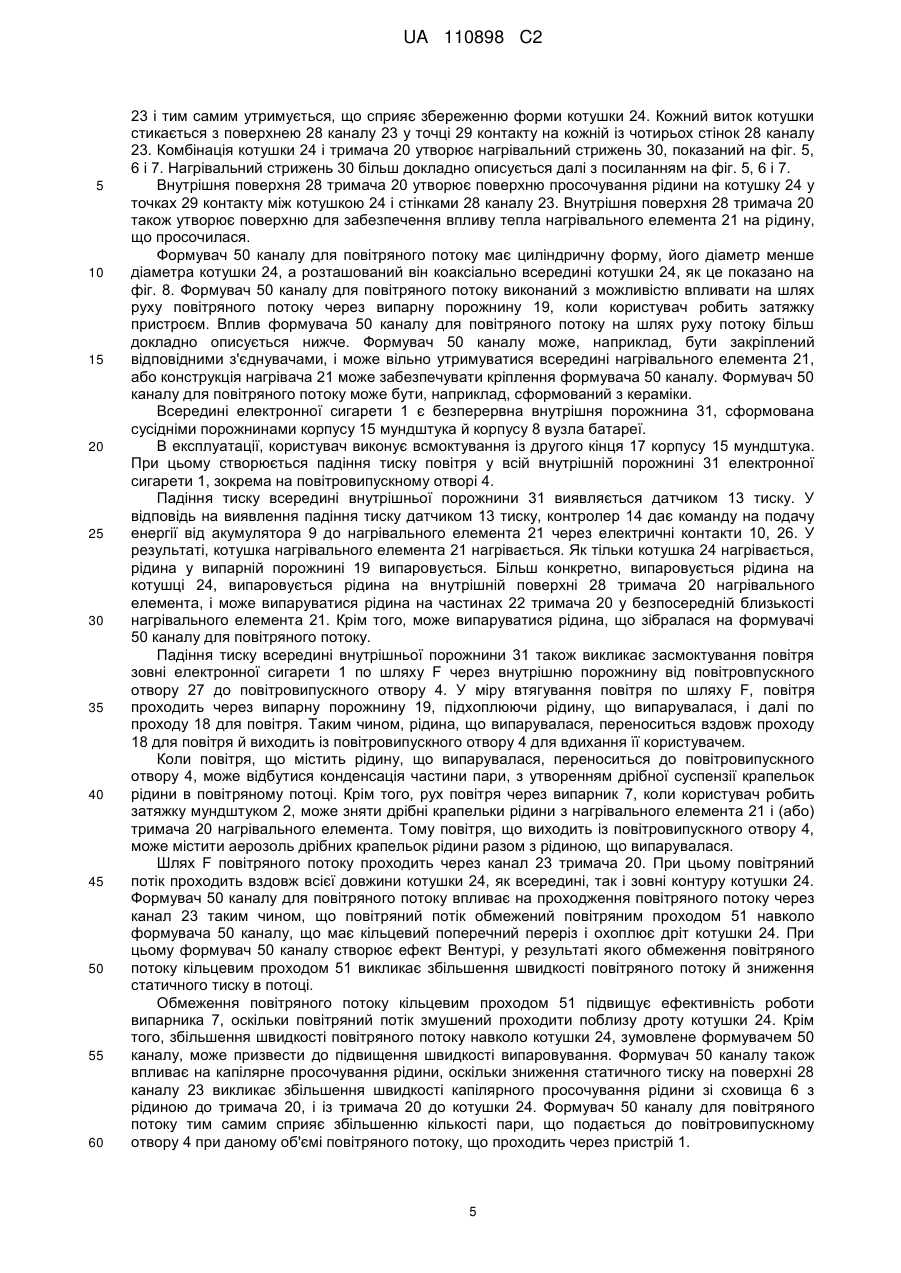

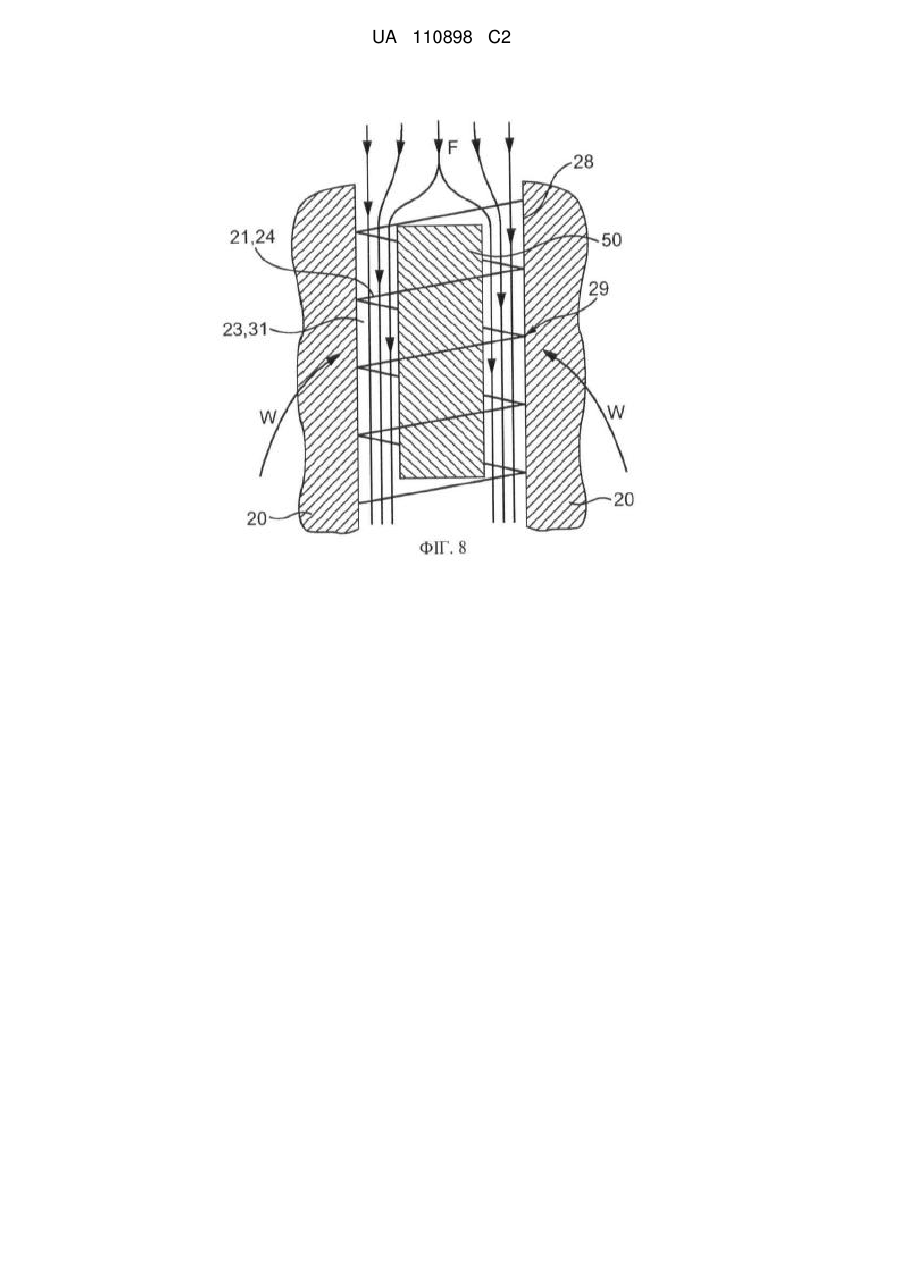

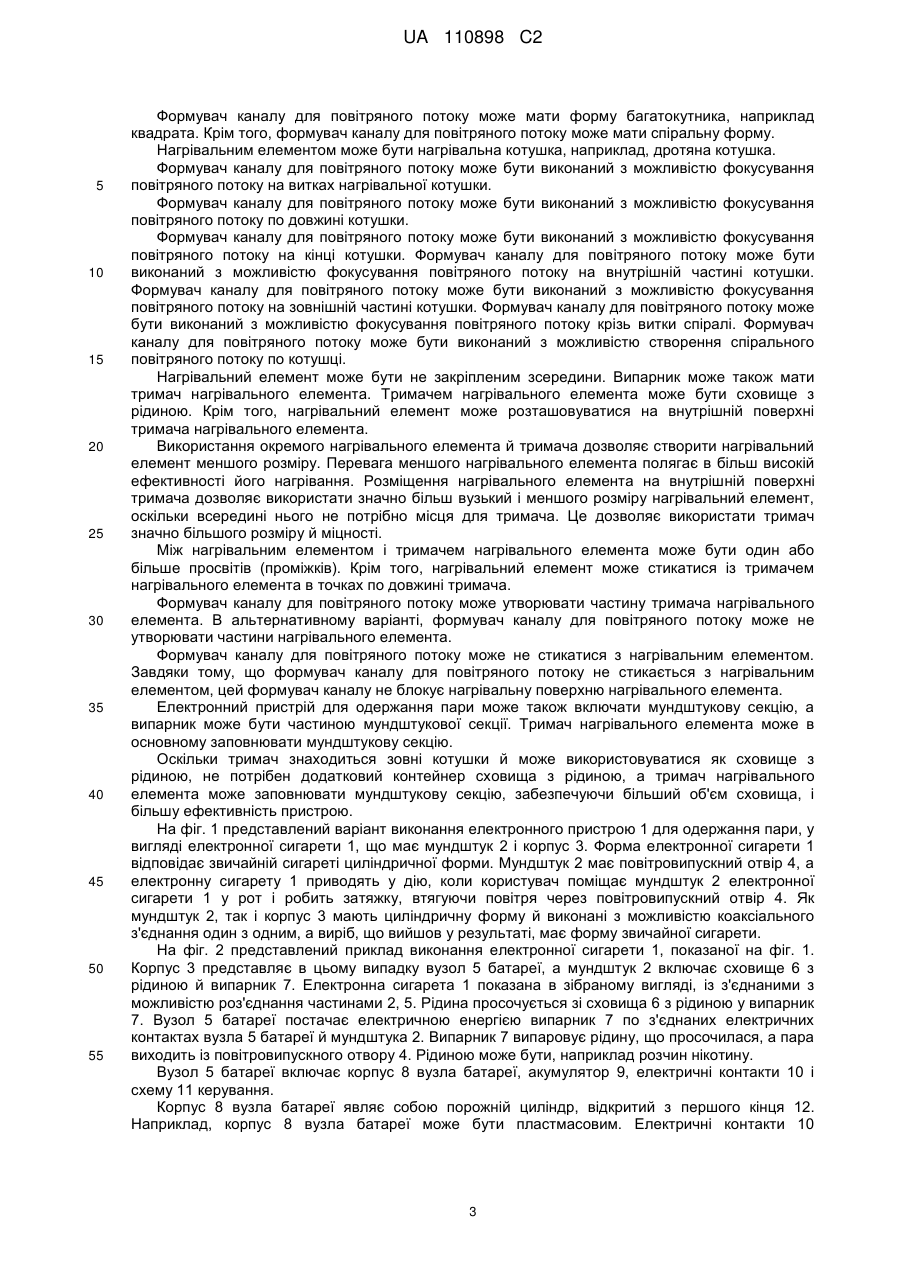

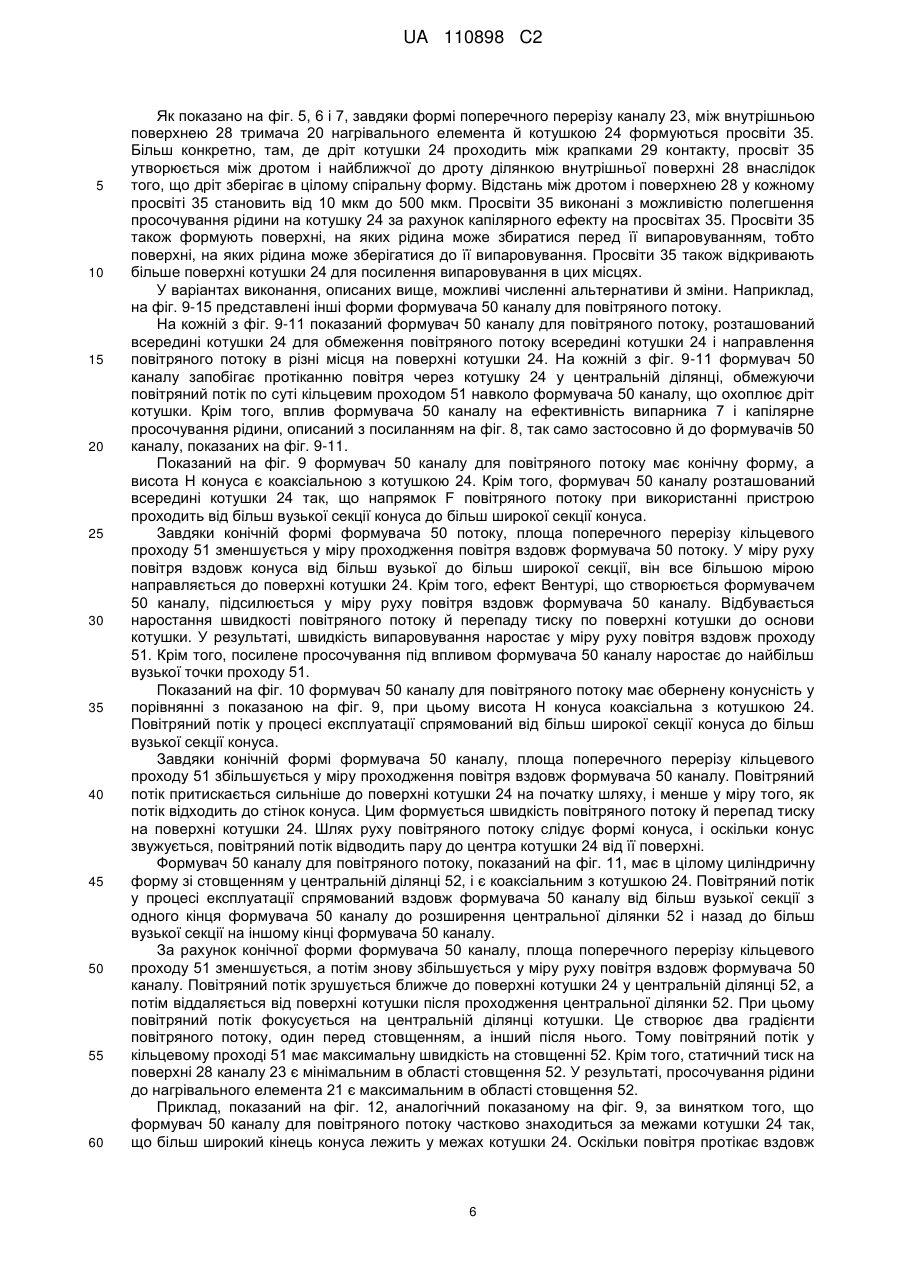

Реферат: В заявці описаний електронний пристрій (1) для одержання пари, що включає акумулятор (9) і випарник (7), що містить нагрівальний елемент (21) і випарну порожнину (19), при цьому випарник (7) також має формувач (50) каналу для повітряного потоку, виконаний з можливістю направлення, у процесі роботи, повітряного потоку по нагрівальному елементу (21). UA 110898 C2 (12) UA 110898 C2 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до електронних пристроїв для одержання пари. Рівень техніки Електронні пристрої для одержання пари (електронні курильні пристрої) звичайно мають розмір сигарети, а їхня дія заснована на вдиханні користувачем нікотинової пари зі сховища з рідиною, при докладанні сили всмоктування до мундштука. В деяких електронних пристроях для одержання пари є датчик повітряного потоку, що активізується, коли користувач докладає всмоктувальної сили, і що примушує котушку нагрівача нагріватися й випаровувати рідину. До електронних пристроїв для одержання пари відносяться електронні сигарети. Суть винаходу У даному винаході запропоновано електронний пристрій для одержання пари (парогенератор), що включає елемент - джерело енергії (далі - акумулятор), і випарник, що містить нагрівальний елемент і випарну порожнину, при цьому випарник також має формувач каналу (проходу) для повітряного потоку, виконаний з можливістю направлення, у процесі роботи, повітряного потоку по нагрівальному елементу. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку на нагрівальному елементі або області нагрівального елемента. Крім того, формувач каналу для повітряного потоку може утворювати частину тримача нагрівального елемента. Крім того, електронний пристрій для одержання пари може мати мундштукову секцію, а випарник може бути частиною мундштукової секції. У даному винаході також пропонується випарник для використання в електронному пристрої для одержання пари, що містить нагрівальний елемент і формувач каналу для повітряного потоку, виконаний з можливістю пропущення повітряного потоку по нагрівальному елементу. В одному з варіантів виконання пропонується електронний пристрій для одержання пари, що містить котушку (обмотку) нагрівального елемента, сховище рідини, з якого надходить рідина для її випаровування нагрівальним елементом, повітровипускний отвір для випаруваної нагрівальним елементом рідини й формувач каналу для повітряного потоку, виконаний з можливістю створення перешкоди для повітряного потоку всередині котушки й направлення повітряного потоку до однієї або більше частин поверхні котушки. Пристрій може, наприклад, містити акумулятор для живлення нагрівального елемента. Короткий опис креслень Для кращого розуміння винаходу й ілюстрації того, яким чином можуть бути здійснені окремі варіанти виконання, наведені посилання на креслення, що додаються, на яких: на фіг. 1 представлений перспективний вигляд збоку електронної сигарети; на фіг. 2 схематично представлений вигляд перетину електронної сигарети з паралельною котушкою; на фіг. 3 представлений перспективний вигляд збоку котушки нагрівального елемента; на фіг. 4 представлений перспективний вигляд збоку зовнішнього тримача нагрівального елемента; на фіг. 5 представлений перспективний вигляд збоку котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента; на фіг. 6 представлений вигляд збоку перетину котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента; на фіг. 7 представлений вигляд з торця котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента, у якому центральний канал має квадратний поперечний переріз; на фіг. 8 представлений вигляд збоку котушки й циліндричного формувача каналу для повітряного потоку; на фіг. 9 представлений вигляд збоку котушки й конічного формувача каналу для повітряного потоку; на фіг. 10 представлений вигляд збоку котушки й оберненого конічного формувача каналу для повітряного потоку; на фіг. 11 представлений вигляд збоку котушки й формувача каналу для повітряного потоку із центральним стовщенням; на фіг. 12 представлений вигляд збоку котушки й формувача каналу для повітряного потоку, що знаходиться частково за межами котушки; на фіг. 13 представлений вигляд збоку котушки й формувача каналу для повітряного потоку, що знаходиться за межами котушки; на фіг. 14 представлений вигляд збоку котушки й формувача каналу для повітряного потоку, щоутворює частину тримача нагрівального елемента; і 1 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 15 представлений вигляд з торця формувача каналу для повітряного потоку, що утворює частину тримача нагрівального елемента. Докладний опис здійснення винаходу Відповідно до першої особливості даного винаходу, запропоновано електронний пристрій для одержання пари, що включає акумулятор і випарник, що містить нагрівальний елемент і випарну порожнину, при цьому випарник також має формувач каналу для повітряного потоку, виконаний з можливістю пропущення повітряного потоку по нагрівальному елементу. Електронним пристроєм для одержання пари може бути електронна сигарета. Випарник виконує випаровування рідини. Коли рідина випарувана випарником, одержана пара виноситься повітряним потоком і вдихається користувачем. Напрямок повітряного потоку через нагрівальний елемент збільшує швидкість відведення пари. Це може забезпечити більшу ефективність одержання пари. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку на нагрівальному елементі. Завдяки фокусуванню повітряного потоку на нагрівальному елементі, підвищується ефективність пристрою відносно відведення пари від випарника. Тому знижуються вимоги пристрою до величини повітряного потоку й зусиллю всмоктування користувача. Формувач каналу для повітряного потоку може бути виконаний з можливістю направлення повітряного потоку по поверхні нагрівального елемента. Крім того, формувач каналу для повітряного потоку може бути виконаний з можливістю направлення повітряного потоку вздовж всієї довжини нагрівального елемента. Напрямок повітряного потоку вздовж всієї довжини нагрівального елемента забезпечує посилене відведення пари вздовж усього нагрівального елемента. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку в області нагрівального елемента. Крім того, формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку в кінцевій ділянці нагрівального елемента. Наприклад, формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку в центральній ділянці нагрівального елемента або у двох або більше точках вздовж нагрівального елемента. Крім того, формувач каналу для повітряного потоку може бути виконаний з можливістю створення градієнта повітряного потоку по нагрівальному елементі. Рідина може передаватися на нагрівальний елемент випарника, однак це перенесення може бути неоднорідним по довжині нагрівального елемента. При цьому було б бажано направляти повітряний потік до ділянок нагрівального елемента, де повинно випаровуватися більше рідини. Формувач каналу для повітряного потоку може розташовуватися всередині випарної порожнини. Крім того, формувач каналу для повітряного потоку може утворювати перешкоду у випарній порожнині так, що повітряний потік направляється по нагрівальному елементу. Формувач каналу для повітряного потоку може бути розташований зовні випарної порожнини, або може утворювати частину стінки випарної порожнини. Крім того, формувач каналу для повітряного потоку може бути розташований всередині нагрівального елемента. При наявності перешкоди у випарній порожнині, повітряний потік буде обтікати довкола нього й може бути спрямований до нагрівального елемента. Коли шлях руху повітряного потоку лежить всередині нагрівального елемента, формувач каналу для повітряного потоку, що знаходиться всередині нагрівального елемента, може направляти повітряний потік до поверхні нагрівального елемента для підвищення ефективності. Формувач каналу для повітряного потоку може розташовуватися зовні нагрівального елемента. Формувач каналу для повітряного потоку може бути витягнутий у напрямку поздовжньої осі (осьової лінії) котушки. Крім того, формувач каналу для повітряного потоку може бути циліндричним. Частина формувача каналу для повітряного потоку може мати конічну форму. Наприклад, формувач каналу для повітряного потоку може бути в цілому конічним або усіченим-конічним. Формувач каналу для повітряного потоку може мати більш широкий кінець або більш вузький кінець, і може бути виконаний так, щоб повітря всмоктувалося з більш широкого кінця. В альтернативному варіанті, формувач каналу для повітряного потоку може мати більш широкий кінець або більш вузький кінець, і може бути виконаний так, щоб повітря всмоктувалося з більш вузького кінця. Формувач каналу для повітряного потоку може мати стовщення в деякій своїй частині. Наприклад, формувач каналу для повітряного потоку може мати стовщення в центральній ділянці або у двох або більше місцях по його довжині. 2 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 Формувач каналу для повітряного потоку може мати форму багатокутника, наприклад квадрата. Крім того, формувач каналу для повітряного потоку може мати спіральну форму. Нагрівальним елементом може бути нагрівальна котушка, наприклад, дротяна котушка. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку на витках нагрівальної котушки. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку по довжині котушки. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку на кінці котушки. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку на внутрішній частині котушки. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку на зовнішній частині котушки. Формувач каналу для повітряного потоку може бути виконаний з можливістю фокусування повітряного потоку крізь витки спіралі. Формувач каналу для повітряного потоку може бути виконаний з можливістю створення спірального повітряного потоку по котушці. Нагрівальний елемент може бути не закріпленим зсередини. Випарник може також мати тримач нагрівального елемента. Тримачем нагрівального елемента може бути сховище з рідиною. Крім того, нагрівальний елемент може розташовуватися на внутрішній поверхні тримача нагрівального елемента. Використання окремого нагрівального елемента й тримача дозволяє створити нагрівальний елемент меншого розміру. Перевага меншого нагрівального елемента полягає в більш високій ефективності його нагрівання. Розміщення нагрівального елемента на внутрішній поверхні тримача дозволяє використати значно більш вузький і меншого розміру нагрівальний елемент, оскільки всередині нього не потрібно місця для тримача. Це дозволяє використати тримач значно більшого розміру й міцності. Між нагрівальним елементом і тримачем нагрівального елемента може бути один або більше просвітів (проміжків). Крім того, нагрівальний елемент може стикатися із тримачем нагрівального елемента в точках по довжині тримача. Формувач каналу для повітряного потоку може утворювати частину тримача нагрівального елемента. В альтернативному варіанті, формувач каналу для повітряного потоку може не утворювати частини нагрівального елемента. Формувач каналу для повітряного потоку може не стикатися з нагрівальним елементом. Завдяки тому, що формувач каналу для повітряного потоку не стикається з нагрівальним елементом, цей формувач каналу не блокує нагрівальну поверхню нагрівального елемента. Електронний пристрій для одержання пари може також включати мундштукову секцію, а випарник може бути частиною мундштукової секції. Тримач нагрівального елемента може в основному заповнювати мундштукову секцію. Оскільки тримач знаходиться зовні котушки й може використовуватися як сховище з рідиною, не потрібен додатковий контейнер сховища з рідиною, а тримач нагрівального елемента може заповнювати мундштукову секцію, забезпечуючи більший об'єм сховища, і більшу ефективність пристрою. На фіг. 1 представлений варіант виконання електронного пристрою 1 для одержання пари, у вигляді електронної сигарети 1, що має мундштук 2 і корпус 3. Форма електронної сигарети 1 відповідає звичайній сигареті циліндричної форми. Мундштук 2 має повітровипускний отвір 4, а електронну сигарету 1 приводять у дію, коли користувач поміщає мундштук 2 електронної сигарети 1 у рот і робить затяжку, втягуючи повітря через повітровипускний отвір 4. Як мундштук 2, так і корпус 3 мають циліндричну форму й виконані з можливістю коаксіального з'єднання один з одним, а виріб, що вийшов у результаті, має форму звичайної сигарети. На фіг. 2 представлений приклад виконання електронної сигарети 1, показаної на фіг. 1. Корпус 3 представляє в цьому випадку вузол 5 батареї, а мундштук 2 включає сховище 6 з рідиною й випарник 7. Електронна сигарета 1 показана в зібраному вигляді, із з'єднаними з можливістю роз'єднання частинами 2, 5. Рідина просочується зі сховища 6 з рідиною у випарник 7. Вузол 5 батареї постачає електричною енергією випарник 7 по з'єднаних електричних контактах вузла 5 батареїй мундштука 2. Випарник 7 випаровує рідину, що просочилася, а пара виходить із повітровипускного отвору 4. Рідиною може бути, наприклад розчин нікотину. Вузол 5 батареї включає корпус 8 вузла батареї, акумулятор 9, електричні контакти 10 і схему 11 керування. Корпус 8 вузла батареї являє собою порожній циліндр, відкритий з першого кінця 12. Наприклад, корпус 8 вузла батареї може бути пластмасовим. Електричні контакти 10 3 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташовані на першому кінці 12 корпусу 8, а акумулятор 9 і схема 11 керування розташовані усередині порожнини корпусу 8. Акумулятором 9 може бути, наприклад, літієвий елемент. Схема 11 керування включає датчик 13 повітряного тиску, і контролер 14, і живиться від акумулятора 9. Контролер 14 виконаний з можливістю з'єднання з датчиком 13 повітряного тиску й керування подачею електричної енергії від акумулятора 9 до випарника 7, за допомогою електричних контактів 10. Мундштук 2 також має корпус 15 мундштука й електричні контакти 26. Корпус 15 мундштука являє собою порожній циліндр, відкритий на першому кінці 16, при цьому повітровипускний отвір 4 являє собою отвір у другому кінці 17 корпусу 15. У корпусі 15 мундштука також є повітровпускний отвір 27, що являє собою отвір у районі першого кінця 16 корпусу 15. Корпус мундштука може бути, наприклад, виконаний з алюмінію. Електричні контакти 26 розташовані на першому кінці корпусу 15. Крім того, перший кінець 16 корпусу 15 мундштука рознімно з'єднаний з першим кінцем 12 корпусу 8 вузла батареї так, що електричні контакти 26 мундштука 2 електрично з'єднані з електричними контактами 10 вузла 5 батареї. Наприклад, пристрій 1 може бути виконаний так, щоб корпус 15 мундштука з'єднувався з корпусом 8 вузла батареї нарізним сполученням. Сховище 6 з рідиною знаходиться всередині порожнього корпусу 15 мундштука з боку другого кінця 17 корпусу 15. Сховище 6 з рідиною являє собою циліндричну трубку з пористого матеріалу, просоченого рідиною. Зовнішня окружність сховища 6 з рідиною сполучена із внутрішньою окружністю корпусу 15 мундштука. Незаповнена частина сховища 6 з рідиною утворює прохід 18 для повітря. Пористий матеріал сховища 6 з рідиною може являти собою губчатий матеріал, що по суті просочений рідиною, призначеною для випаровування. Випарник 7 включає випарну порожнину 19, тримач 20 нагрівального елемента, нагрівальний елемент 21 і формувач каналу 50 для повітряного потоку. Випарна порожнина 19 являє собою область у внутрішньому просторі корпусу 15 мундштука, у якій відбувається випаровування рідини. Нагрівальний елемент 21 і частина 22 тримача 20 розташовані всередині випарної порожнини 19. Тримач 20 нагрівального елемента виконаний з можливістю кріплення нагрівального елемента 21 і полегшення випаровування рідини нагрівальним елементом 21. Тримач 20 нагрівального елемента являє собою зовнішній тримач, показаний на фіг. 4-7. Тримач 20 являє собою порожній циліндр твердого пористого матеріалу й розташований всередині корпусу 15 мундштука з боку першого кінця 16 корпусу 15 так, що він упирається в сховище 6 з рідиною. Зовнішня окружність тримача 20 сполучена із внутрішньою окружністю корпусу 15 мундштука. Незаповнена частина тримача має поздовжній центральний канал 23 по довжині тримача 20. Канал 23 має квадратний поперечний переріз у площині, перпендикулярній поздовжній осі тримача. Тримач 20 діє як ґнотовий елемент, оскільки він виконаний з можливістю капілярно переносити рідину в напрямку W від сховища 6 з рідиною мундштука 2 до нагрівального елемента 21. Наприклад, пористим матеріалом тримача 20 може бути губчатий нікель, при цьому пористість губчатого матеріалу забезпечує описаний ґнотовий ефект. Коли рідина просочується зі сховища 6 з рідиною до тримача 20, вона накопичується в пористому матеріалі тримача 20. Таким чином, тримач 20 являє собою продовження сховища 6 з рідиною. Нагрівальний елемент 21 сформований з одинарного дроту й включає котушку 24 нагрівального елемента й два виводи 25, як це показано на фіг. 3, 5, 6 і 7. Наприклад, нагрівальний елемент 21 може бути виконаний з ніхрому. Дріт котушки 24 має секцію, де він сформований у вигляді спіралі навколо осі А. З кожного кінця котушки 24 дріт відходить від спіральної частини, утворюючи виводи 25. Виводи 25 з'єднуються з електричними контактами 26 і, тим самим, дозволяють передавати електричну енергію від акумулятора 9 до котушки 24. Діаметр дроту котушки 24 становить приблизно 0,12 мм. Довжина котушки становить приблизно 25 мм, її внутрішній діаметр становить приблизно 2 мм, а крок спіралі приблизно 420 мкм. Таким чином, проміжок між сусідніми витками котушки становить приблизно 300 мкм. Котушка 24 нагрівального елемента 21 розташована коаксіально всередині каналу 23 тримача. Крім того, вісь А котушки 24 завдяки цьому паралельна осі В циліндричного корпусу 15 мундштука й поздовжній осі С електронної сигарети 1. Крім того, пристрій 1 виконаний так, щоб вісь А котушки 24 була в цілому паралельна повітряному потоку F через пристрій, коли користувач робить затяжку пристроєм. Надалі використання пристрою 1 користувачем буде описано більш докладно. Котушка 24 має однакову довжину із тримачем 20, у результаті чого кінці котушки 24 розташовуються врівень з кінцями тримача 20. Зовнішній діаметр спіралі котушки 24 близький до ширини перетину каналу 23. У результаті, дріт котушки 24 стикається з поверхнею 28 каналу 4 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 60 23 і тим самим утримується, що сприяє збереженню форми котушки 24. Кожний виток котушки стикається з поверхнею 28 каналу 23 у точці 29 контакту на кожній із чотирьох стінок 28 каналу 23. Комбінація котушки 24 і тримача 20 утворює нагрівальний стрижень 30, показаний на фіг. 5, 6 і 7. Нагрівальний стрижень 30 більш докладно описується далі з посиланням на фіг. 5, 6 і 7. Внутрішня поверхня 28 тримача 20 утворює поверхню просочування рідини на котушку 24 у точках 29 контакту між котушкою 24 і стінками 28 каналу 23. Внутрішня поверхня 28 тримача 20 також утворює поверхню для забезпечення впливу тепла нагрівального елемента 21 на рідину, що просочилася. Формувач 50 каналу для повітряного потоку має циліндричну форму, його діаметр менше діаметра котушки 24, а розташований він коаксіально всередині котушки 24, як це показано на фіг. 8. Формувач 50 каналу для повітряного потоку виконаний з можливістю впливати на шлях руху повітряного потоку через випарну порожнину 19, коли користувач робить затяжку пристроєм. Вплив формувача 50 каналу для повітряного потоку на шлях руху потоку більш докладно описується нижче. Формувач 50 каналу може, наприклад, бути закріплений відповідними з'єднувачами, і може вільно утримуватися всередині нагрівального елемента 21, або конструкція нагрівача 21 може забезпечувати кріплення формувача 50 каналу. Формувач 50 каналу для повітряного потоку може бути, наприклад, сформований з кераміки. Всередині електронної сигарети 1 є безперервна внутрішня порожнина 31, сформована сусідніми порожнинами корпусу 15 мундштука й корпусу 8 вузла батареї. В експлуатації, користувач виконує всмоктування із другого кінця 17 корпусу 15 мундштука. При цьому створюється падіння тиску повітря у всій внутрішній порожнині 31 електронної сигарети 1, зокрема на повітровипускному отворі 4. Падіння тиску всередині внутрішньої порожнини 31 виявляється датчиком 13 тиску. У відповідь на виявлення падіння тиску датчиком 13 тиску, контролер 14 дає команду на подачу енергії від акумулятора 9 до нагрівального елемента 21 через електричні контакти 10, 26. У результаті, котушка нагрівального елемента 21 нагрівається. Як тільки котушка 24 нагрівається, рідина у випарній порожнині 19 випаровується. Більш конкретно, випаровується рідина на котушці 24, випаровується рідина на внутрішній поверхні 28 тримача 20 нагрівального елемента, і може випаруватися рідина на частинах 22 тримача 20 у безпосередній близькості нагрівального елемента 21. Крім того, може випаруватися рідина, що зібралася на формувачі 50 каналу для повітряного потоку. Падіння тиску всередині внутрішньої порожнини 31 також викликає засмоктування повітря зовні електронної сигарети 1 по шляху F через внутрішню порожнину від повітровпускного отвору 27 до повітровипускного отвору 4. У міру втягування повітря по шляху F, повітря проходить через випарну порожнину 19, підхоплюючи рідину, що випарувалася, і далі по проходу 18 для повітря. Таким чином, рідина, що випарувалася, переноситься вздовж проходу 18 для повітря й виходить із повітровипускного отвору 4 для вдихання її користувачем. Коли повітря, що містить рідину, що випарувалася, переноситься до повітровипускного отвору 4, може відбутися конденсація частини пари, з утворенням дрібної суспензії крапельок рідини в повітряному потоці. Крім того, рух повітря через випарник 7, коли користувач робить затяжку мундштуком 2, може зняти дрібні крапельки рідини з нагрівального елемента 21 і (або) тримача 20 нагрівального елемента. Тому повітря, що виходить із повітровипускного отвору 4, може містити аерозоль дрібних крапельок рідини разом з рідиною, що випарувалася. Шлях F повітряного потоку проходить через канал 23 тримача 20. При цьому повітряний потік проходить вздовж всієї довжини котушки 24, як всередині, так і зовні контуру котушки 24. Формувач 50 каналу для повітряного потоку впливає на проходження повітряного потоку через канал 23 таким чином, що повітряний потік обмежений повітряним проходом 51 навколо формувача 50 каналу, що має кільцевий поперечний переріз і охоплює дріт котушки 24. При цьому формувач 50 каналу створює ефект Вентурі, у результаті якого обмеження повітряного потоку кільцевим проходом 51 викликає збільшення швидкості повітряного потоку й зниження статичного тиску в потоці. Обмеження повітряного потоку кільцевим проходом 51 підвищує ефективність роботи випарника 7, оскільки повітряний потік змушений проходити поблизу дроту котушки 24. Крім того, збільшення швидкості повітряного потоку навколо котушки 24, зумовлене формувачем 50 каналу, може призвести до підвищення швидкості випаровування. Формувач 50 каналу також впливає на капілярне просочування рідини, оскільки зниження статичного тиску на поверхні 28 каналу 23 викликає збільшення швидкості капілярного просочування рідини зі сховища 6 з рідиною до тримача 20, і із тримача 20 до котушки 24. Формувач 50 каналу для повітряного потоку тим самим сприяє збільшенню кількості пари, що подається до повітровипускному отвору 4 при даному об'ємі повітряного потоку, що проходить через пристрій 1. 5 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на фіг. 5, 6 і 7, завдяки формі поперечного перерізу каналу 23, між внутрішньою поверхнею 28 тримача 20 нагрівального елемента й котушкою 24 формуються просвіти 35. Більш конкретно, там, де дріт котушки 24 проходить між крапками 29 контакту, просвіт 35 утворюється між дротом і найближчої до дроту ділянкою внутрішньої поверхні 28 внаслідок того, що дріт зберігає в цілому спіральну форму. Відстань між дротом і поверхнею 28 у кожному просвіті 35 становить від 10 мкм до 500 мкм. Просвіти 35 виконані з можливістю полегшення просочування рідини на котушку 24 за рахунок капілярного ефекту на просвітах 35. Просвіти 35 також формують поверхні, на яких рідина може збиратися перед її випаровуванням, тобто поверхні, на яких рідина може зберігатися до її випаровування. Просвіти 35 також відкривають більше поверхні котушки 24 для посилення випаровування в цих місцях. У варіантах виконання, описаних вище, можливі численні альтернативи й зміни. Наприклад, на фіг. 9-15 представлені інші форми формувача 50 каналу для повітряного потоку. На кожній з фіг. 9-11 показаний формувач 50 каналу для повітряного потоку, розташований всередині котушки 24 для обмеження повітряного потоку всередині котушки 24 і направлення повітряного потоку в різні місця на поверхні котушки 24. На кожній з фіг. 9-11 формувач 50 каналу запобігає протіканню повітря через котушку 24 у центральній ділянці, обмежуючи повітряний потік по суті кільцевим проходом 51 навколо формувача 50 каналу, що охоплює дріт котушки. Крім того, вплив формувача 50 каналу на ефективність випарника 7 і капілярне просочування рідини, описаний з посиланням на фіг. 8, так само застосовно й до формувачів 50 каналу, показаних на фіг. 9-11. Показаний на фіг. 9 формувач 50 каналу для повітряного потоку має конічну форму, а висота Н конуса є коаксіальною з котушкою 24. Крім того, формувач 50 каналу розташований всередині котушки 24 так, що напрямок F повітряного потоку при використанні пристрою проходить від більш вузької секції конуса до більш широкої секції конуса. Завдяки конічній формі формувача 50 потоку, площа поперечного перерізу кільцевого проходу 51 зменшується у міру проходження повітря вздовж формувача 50 потоку. У міру руху повітря вздовж конуса від більш вузької до більш широкої секції, він все більшою мірою направляється до поверхні котушки 24. Крім того, ефект Вентурі, що створюється формувачем 50 каналу, підсилюється у міру руху повітря вздовж формувача 50 каналу. Відбувається наростання швидкості повітряного потоку й перепаду тиску по поверхні котушки до основи котушки. У результаті, швидкість випаровування наростає у міру руху повітря вздовж проходу 51. Крім того, посилене просочування під впливом формувача 50 каналу наростає до найбільш вузької точки проходу 51. Показаний на фіг. 10 формувач 50 каналу для повітряного потоку має обернену конусність у порівнянні з показаною на фіг. 9, при цьому висота Н конуса коаксіальна з котушкою 24. Повітряний потік у процесі експлуатації спрямований від більш широкої секції конуса до більш вузької секції конуса. Завдяки конічній формі формувача 50 каналу, площа поперечного перерізу кільцевого проходу 51 збільшується у міру проходження повітря вздовж формувача 50 каналу. Повітряний потік притискається сильніше до поверхні котушки 24 на початку шляху, і менше у міру того, як потік відходить до стінок конуса. Цим формується швидкість повітряного потоку й перепад тиску на поверхні котушки 24. Шлях руху повітряного потоку слідує формі конуса, і оскільки конус звужується, повітряний потік відводить пару до центра котушки 24 від її поверхні. Формувач 50 каналу для повітряного потоку, показаний на фіг. 11, має в цілому циліндричну форму зі стовщенням у центральній ділянці 52, і є коаксіальним з котушкою 24. Повітряний потік у процесі експлуатації спрямований вздовж формувача 50 каналу від більш вузької секції з одного кінця формувача 50 каналу до розширення центральної ділянки 52 і назад до більш вузької секції на іншому кінці формувача 50 каналу. За рахунок конічної форми формувача 50 каналу, площа поперечного перерізу кільцевого проходу 51 зменшується, а потім знову збільшується у міру руху повітря вздовж формувача 50 каналу. Повітряний потік зрушується ближче до поверхні котушки 24 у центральній ділянці 52, а потім віддаляється від поверхні котушки після проходження центральної ділянки 52. При цьому повітряний потік фокусується на центральній ділянці котушки. Це створює два градієнти повітряного потоку, один перед стовщенням, а інший після нього. Тому повітряний потік у кільцевому проході 51 має максимальну швидкість на стовщенні 52. Крім того, статичний тиск на поверхні 28 каналу 23 є мінімальним в області стовщення 52. У результаті, просочування рідини до нагрівального елемента 21 є максимальним в області стовщення 52. Приклад, показаний на фіг. 12, аналогічний показаному на фіг. 9, за винятком того, що формувач 50 каналу для повітряного потоку частково знаходиться за межами котушки 24 так, що більш широкий кінець конуса лежить у межах котушки 24. Оскільки повітря протікає вздовж 6 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішньої поверхні конуса, воно притискається ближче до поверхні 24 котушки, його швидкість збільшується, і статичний тиск в ньому падає. Як тільки повітряний потік проходить формувач 50 потоку, він попадає у вільну область 53 всередині котушки 24. Коли повітряний потік проходить у вільну область 53, він втягується в центральну ділянку котушки 24 і, в результаті, відводить пару від поверхні котушки 24. У варіанті, показаному на фіг. 13, формувач 50 каналу для повітряного потоку розташований за межами котушки 24. У цьому прикладі формувач 50 каналу для повітряного потоку являє собою циліндр і розташований коаксіально з котушкою 24. Створювана формувачем 50 каналу для повітряного потоку перешкода змушує повітря протікати вздовж боку циліндра й падати на кінці котушки 24. Повітряний потік проходить через витки котушки при відсутності перешкоди всередині котушки 24, при цьому потік рухається до внутрішньої секції котушки 24, уводячи за собою пару. На фіг. 14 і 15 представлений інший приклад конструкції формувача 50 каналу для повітряного потоку. Формувач 50 каналу для повітряного потоку являє собою торцеву кришку 50, або пластину 50, розташовану поверх першого кінця каналу 23. Крім того, формувач 50 каналу має кільцевий отвір 55, сполучений з кільцевим контуром котушки 24. Торцева кришка 50 визначає проходження повітря в канал 23, тобто, повітря може пройти на кінець котушки 24 тільки через кільцевий отвір 55. Таким чином, повітряний потік втягується на кінець котушки й через витки котушки. Як тільки повітря пройшло торцеву кришку 50, воно може протікати в центральну ділянку котушки 24. У процесі експлуатації, цей потік через кінець котушки 24 і витки котушки, і в центр котушки 24 дозволяє ефективно видалити пару з котушки 24 для її вдихання користувачем. Формувач 50 каналу у вигляді торцевої кришки може формувати частину тримача 20 нагрівального елемента. Незважаючи на те, що були показані й описані приклади виконання винаходу, спеціалісту повинно бути зрозуміло, що в межах обсягу правової охорони винаходу можуть бути зроблені різні зміни й модифікації. Формувач 50 каналу для повітряного потоку може бути виконаний з можливістю формування повітряного потоку таким чином, що потік по котушці 24 має максимальну швидкість у точці, де на котушку 24 подається рідина. Наводиться опис електронного пристрою 1 для одержання пари, що являє собою електронну сигарету 1. Однак можливі й інші типи електронного пристрою 1 для одержання пари. Електронний пристрій 1 для одержання пари може бути виконаний так, що вісь А котушки розташовується під кутом до поздовжньої осі електронного пристрою 1 для одержання пари. Наприклад, компоненти пристрою 1 можуть бути виконані так, що котушка розташовується перпендикулярно поздовжній осі електронного пристрою 1 для одержання пари, а повітряний потік F через котушку в цілому паралельний осі котушки, коли користувач робить затяжку через мундштук. Наводиться опис датчика 13 тиску. У варіантах виконання, датчик повітряного потоку може бути використаний для виявлення затяжки користувачем пристроєм 1. Електронний пристрій 1 для одержання пари не обмежено описаним порядком розташування компонентів, і компоненти можуть бути розташовані в іншому порядку, наприклад, схема керування 11 може розташовуватися в наконечнику пристрою 1, або сховище 6 з рідиною може розташовуватися в корпусі 3, замість мундштука 2. Електронний пристрій 1 для одержання пари, показаний на фіг. 2, відповідно до опису, має дві поділювані частини, мундштук 2 і корпус 3, що містить вузол 5 батареї. В альтернативному варіанті, пристрій 1 може бути виконаний так, що ці частини 2, 5 об'єднані в єдиний комбінований вузол. Інакше кажучи, мундштук 2 і корпус 3 можуть бути нероздільними. Відстань між дротом і поверхнею 28 у кожному просвіті 35 в описаному вище варіанті знаходяться в інтервалі від 10 мкм до 500 мкм. Можливі, однак, і інші розміри просвіту. Описаний вище дріт котушки 24 має товщину приблизно 0,12 мм. Можливо, однак, використання дроту з іншим діаметром. Наприклад, діаметр дроту котушки 24 може знаходитися в інтервалі від 0,05 мм до 0,2 мм. Крім того, довжина котушки 24 може відрізнятися від наведеної вище. Наприклад, довжина котушки 24 може становити від 20 мм до 40 мм. Внутрішній діаметр котушки 24 може відрізнятися від наведеного вище. Наприклад, внутрішній діаметр котушки 24 може становити від 0,5 до 2 мм. Крок спіральної котушки 24 може відрізнятися від описаного вище. Наприклад, крок може становити від 120 мкм до 600 мкм. Крім того, хоча описана величина проміжків між витками котушки 24 становить приблизно 300 мкм, можливі й інші проміжки. Наприклад, величина проміжку може становити від 20 до 500 мкм. 7 UA 110898 C2 5 10 15 20 25 30 Величина просвітів 35 може відрізнятися від наведеної вище. Нагрівальний елемент не обов'язково повинен являти собою рівномірно намотану котушку. Для досягнення інших параметрів повітряного потоку можуть використовуватися формувачі 50 каналу для повітряного потоку іншої форми. Крім того, будь-який з описаних вище формувачів 50 каналу для повітряного потоку, що мають різну форму й розташованих всередині котушки, може розташовуватися всередині котушки тільки частково, або розташовуватися зовні котушки. У випадку, коли перешкода створюється кінцевою кришкою 50, можуть використовуватися отвори 55 різної форми для створення різних повітряних потоків, що набігають. Функція формувача 50 каналу для повітряного потоку не зводиться тільки до пропущення повітряного потоку через котушку. Формувач 50 каналу може направляти повітряний потік на бічну сторону котушки або нагрівального елемента. У випадку використання тримача нагрівального елемента, він може бути не тільки зовнішнім тримачем, але також і внутрішнім тримачем. Внутрішній тримач може виконувати подвійну функцію - як тримач, і як формувач 50 каналу для повітряного потоку, приймаючи при цьому кожну з форм, наведених у прикладах. Наведене посилання на випарну порожнину 19 може бути замінена посиланням на випарну область. Для розгляду різних аспектів винаходу, що заявляється, і його представлення, даний опис показує на окремих прикладах різних варіантів виконання можливості реалізації винаходу (-ів) і створення високоякісних електронних пристроїв для одержання пари. Переваги й ознаки, наведені в описі, відносяться до варіантів виконання і не є вичерпними та (або) виключними. Вони представлені тільки для покращення розуміння й роз'яснення заявлених ознак. Слід мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції та (або) інші особливості винаходу не повинні розглядатися як ті, що обмежують винахід, що визначається формулою, або еквіваленти формули, і що в межах обсягу правової охорони і (або) суті винаходу можуть бути використані інші варіанти виконання й модифікації. Різні варіанти виконання можуть, відповідно, включати, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Крім того, винахід включає інші винаходи, не заявлені тут, але які можуть бути заявлені в майбутньому. Будь-яка ознака будь-якого варіанта виконання може бути використана незалежно від іншої ознаки або в комбінації з нею. ФОРМУЛА ВИНАХОДУ35 40 45 50 55 60 1. Електронний пристрій для одержання пари, що має центральну поздовжню вісь (С) і утримуюче джерело енергії й випарник, що включає нагрівальний елемент і випарну порожнину, причому в процесі роботи забезпечується прохід повітряного потоку (F) вздовж центральної поздовжньої осі електронного пристрою в напрямку до випарника, а випарник включає формувач каналу для повітряного потоку, виконаний з можливістю направлення, у процесі роботи, повітряного потоку по нагрівальному елементу шляхом створення перешкоди повітряному потоку вздовж центральної поздовжньої осі електронного пристрою. 2. Електронний пристрій за п. 1, що являє собою електронну сигарету. 3. Електронний пристрій за п. 1 або 2, у якому формувач каналу для повітряного потоку виконаний з можливістю направлення, у процесі роботи, повітряного потоку по довжині нагрівального елемента. 4. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку виконаний з можливістю фокусування, у процесі роботи, повітряного потоку на одній або декількох ділянках нагрівального елемента. 5. Електронний пристрій за п. 4, у якому формувач каналу для повітряного потоку виконаний з можливістю фокусування, у процесі роботи, повітряного потоку на кінцевій ділянці нагрівального елемента або в центральній ділянці нагрівального елемента. 6. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку виконаний з можливістю створення, у процесі роботи, градієнта повітряного потоку по нагрівальному елементу. 7. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку розташований, щонайменше частково, всередині випарної порожнини. 8. Електронний пристрій за п. 7, у якому формувач каналу для повітряного потоку утворює перешкоду у випарній порожнині так, що повітряний потік, у процесі роботи, направляється по нагрівальному елементу. 8 UA 110898 C2 5 10 15 20 25 30 35 40 45 50 55 9. Електронний пристрій за будь-яким з пп. 1-6, у якому формувач каналу для повітряного потоку розташований зовні випарної порожнини. 10. Електронний пристрій за будь-яким з попередніх пунктів, у якому щонайменше частина формувача каналу для повітряного потоку розташована всередині нагрівального елемента. 11. Електронний пристрій за будь-яким з пп. 1-9, у якому формувач каналу для повітряного потоку розташований зовні нагрівального елемента. 12. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку витягнутий у напрямку поздовжньої осі нагрівального елемента. 13. Електронний пристрій за будь-яким з попередніх пунктів, у якому поперечний переріз формувача каналу для повітряного потоку має форму багатокутника. 14. Електронний пристрій за п. 13, у якому поперечний переріз формувача каналу для повітряного потоку має форму квадрата. 15. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку має форму спіралі. 16. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку має в цілому конічну форму. 17. Електронний пристрій за будь-яким з пп. 1-12, у якому формувач каналу для повітряного потоку має циліндричну форму. 18. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку має більш широкий кінець і більш вузький кінець, і виконаний так, що в процесі роботи повітря втягується з боку більш широкого кінця або з боку більш вузького кінця. 19. Електронний пристрій за будь-яким з попередніх пунктів, у якому формувач каналу для повітряного потоку має стовщення в одній або декількох ділянках. 20. Електронний пристрій за п. 19, у якому формувач каналу для повітряного потоку має стовщення в центральній ділянці. 21. Електронний пристрій за будь-яким з попередніх пунктів, у якому нагрівальним елементом є нагрівальна котушка. 22. Електронний пристрій за п. 21, у якому формувач каналу для повітряного потоку виконаний з можливістю створення, у процесі роботи, спірального повітряного потоку по котушці. 23. Електронний пристрій за п. 21 або 22, у якому формувач каналу для повітряного потоку виконаний з можливістю фокусування, у процесі роботи, повітряного потоку на кінці котушки, на внутрішній частині котушки або зовнішній частині котушки. 24. Електронний пристрій за п. 21 або 22, у якому формувач каналу для повітряного потоку виконаний з можливістю фокусування, у процесі роботи, повітряного потоку через витки котушки. 25. Електронний пристрій за будь-яким з попередніх пунктів, у якому нагрівальний елемент не опирається з його внутрішнього боку. 26. Електронний пристрій за будь-яким з попередніх пунктів, у якому випарник включає тримач нагрівального елемента. 27. Електронний пристрій за п. 26, у якому тримачем нагрівального елемента є сховище рідини. 28. Електронний пристрій за п. 26 або 27, у якому нагрівальний елемент знаходиться на внутрішній частині тримача нагрівального елемента. 29. Електронний пристрій за будь-яким з пп. 26-28, у якому між нагрівальним елементом і тримачем нагрівального елемента є один або більше просвітів. 30. Електронний пристрій за будь-яким з пп. 26-29, у якому нагрівальний елемент стикається із тримачем нагрівального елемента в точках вздовж довжини тримача. 31. Електронний пристрій за будь-яким з пп. 26-30, у якому формувач каналу для повітряного потоку утворює частину тримача нагрівального елемента. 32. Електронний пристрій за будь-яким з попередніх пунктів, що додатково включає мундштукову секцію, частиною якої є випарник. 33. Електронний пристрій за п. 32, при його залежності від будь-якого з пп. 26-31, у якому тримач нагрівального елемента по суті займає всю мундштукову секцію. 34. Електронний пристрій за будь-яким з попередніх пунктів, який додатково включає: сховище рідини для подачі рідини для її випаровування нагрівальним елементом; і повітровипускний отвір для випаруваної нагрівальним елементом рідини. 9 UA 110898 C2 10 UA 110898 C2 11 UA 110898 C2 12 UA 110898 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
