Одноразовий електронний персональний випарник з захисним ковпачком

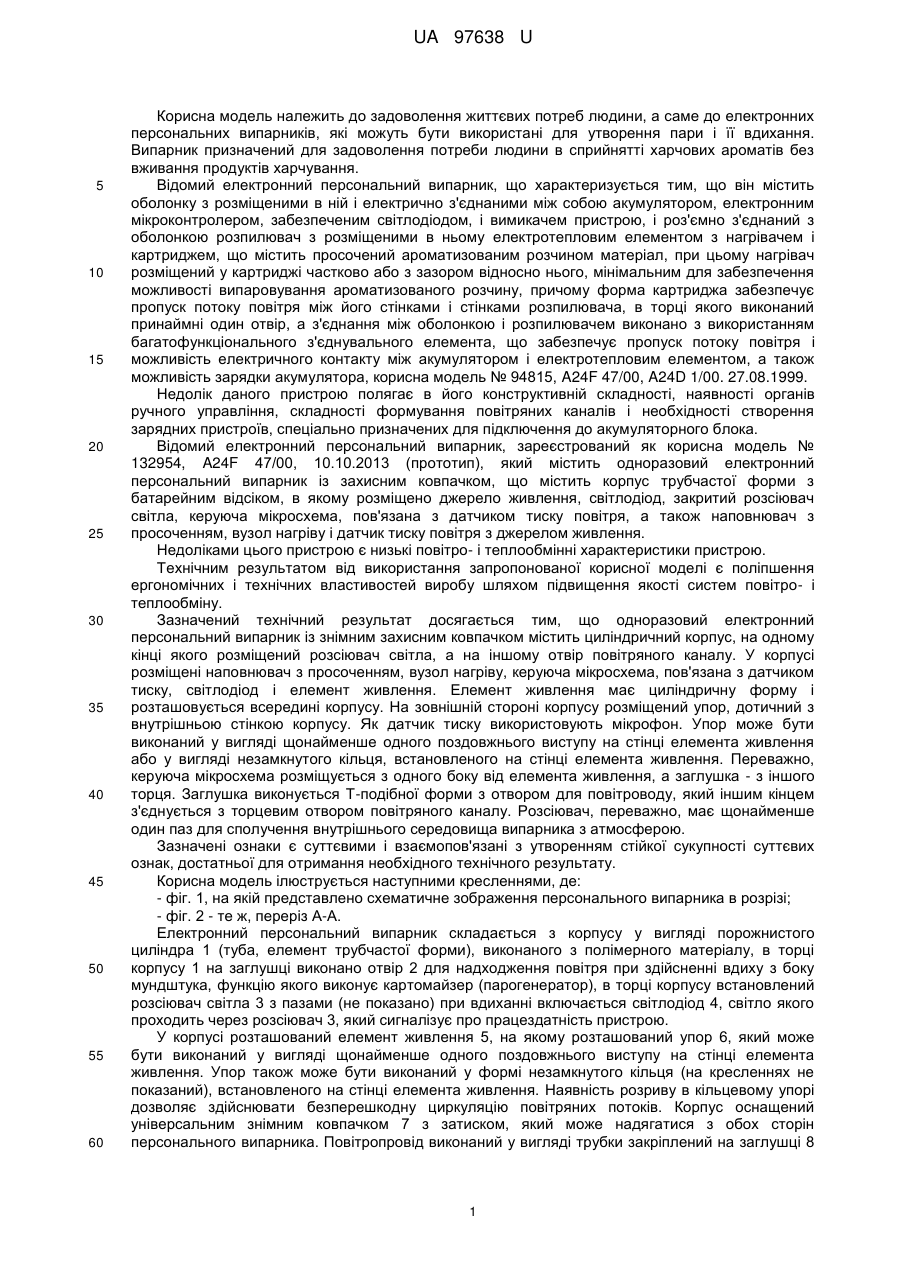

Реферат: Одноразовий електронний персональний випарник із знімним захисним ковпачком містить циліндричний корпус, на одному кінці якого розміщений розсіювач світла, а на іншому отвір повітряного каналу. В корпусі розміщені наповнювач з просоченням, вузол нагріву, керуюча мікросхема, пов'язана з датчиком тиску. Світлодіод і елемент живлення, виконаний у формі циліндра і розміщений всередині корпусу, на зовнішній стороні якого розміщений щонайменше один упор, дотичний з внутрішньою стінкою корпусу. Як датчик використовують мікрофон. UA 97638 U (33) Код держави-учасниці RU UA 97638 U UA 97638 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до задоволення життєвих потреб людини, а саме до електронних персональних випарників, які можуть бути використані для утворення пари і її вдихання. Випарник призначений для задоволення потреби людини в сприйнятті харчових ароматів без вживання продуктів харчування. Відомий електронний персональний випарник, що характеризується тим, що він містить оболонку з розміщеними в ній і електрично з'єднаними між собою акумулятором, електронним мікроконтролером, забезпеченим світлодіодом, і вимикачем пристрою, і роз'ємно з'єднаний з оболонкою розпилювач з розміщеними в ньому електротепловим елементом з нагрівачем і картриджем, що містить просочений ароматизованим розчином матеріал, при цьому нагрівач розміщений у картриджі частково або з зазором відносно нього, мінімальним для забезпечення можливості випаровування ароматизованого розчину, причому форма картриджа забезпечує пропуск потоку повітря між його стінками і стінками розпилювача, в торці якого виконаний принаймні один отвір, а з'єднання між оболонкою і розпилювачем виконано з використанням багатофункціонального з'єднувального елемента, що забезпечує пропуск потоку повітря і можливість електричного контакту між акумулятором і електротепловим елементом, а також можливість зарядки акумулятора, корисна модель № 94815, A24F 47/00, A24D 1/00. 27.08.1999. Недолік даного пристрою полягає в його конструктивній складності, наявності органів ручного управління, складності формування повітряних каналів і необхідності створення зарядних пристроїв, спеціально призначених для підключення до акумуляторного блока. Відомий електронний персональний випарник, зареєстрований як корисна модель № 132954, A24F 47/00, 10.10.2013 (прототип), який містить одноразовий електронний персональний випарник із захисним ковпачком, що містить корпус трубчастої форми з батарейним відсіком, в якому розміщено джерело живлення, світлодіод, закритий розсіювач світла, керуюча мікросхема, пов'язана з датчиком тиску повітря, а також наповнювач з просоченням, вузол нагріву і датчик тиску повітря з джерелом живлення. Недоліками цього пристрою є низькі повітро- і теплообмінні характеристики пристрою. Технічним результатом від використання запропонованої корисної моделі є поліпшення ергономічних і технічних властивостей виробу шляхом підвищення якості систем повітро- і теплообміну. Зазначений технічний результат досягається тим, що одноразовий електронний персональний випарник із знімним захисним ковпачком містить циліндричний корпус, на одному кінці якого розміщений розсіювач світла, а на іншому отвір повітряного каналу. У корпусі розміщені наповнювач з просоченням, вузол нагріву, керуюча мікросхема, пов'язана з датчиком тиску, світлодіод і елемент живлення. Елемент живлення має циліндричну форму і розташовується всередині корпусу. На зовнішній стороні корпусу розміщений упор, дотичний з внутрішньою стінкою корпусу. Як датчик тиску використовують мікрофон. Упор може бути виконаний у вигляді щонайменше одного поздовжнього виступу на стінці елемента живлення або у вигляді незамкнутого кільця, встановленого на стінці елемента живлення. Переважно, керуюча мікросхема розміщується з одного боку від елемента живлення, а заглушка - з іншого торця. Заглушка виконується Т-подібної форми з отвором для повітроводу, який іншим кінцем з'єднується з торцевим отвором повітряного каналу. Розсіювач, переважно, має щонайменше один паз для сполучення внутрішнього середовища випарника з атмосферою. Зазначені ознаки є суттєвими і взаємопов'язані з утворенням стійкої сукупності суттєвих ознак, достатньої для отримання необхідного технічного результату. Корисна модель ілюструється наступними кресленнями, де: - фіг. 1, на якій представлено схематичне зображення персонального випарника в розрізі; - фіг. 2 - те ж, переріз А-А. Електронний персональний випарник складається з корпусу у вигляді порожнистого циліндра 1 (туба, елемент трубчастої форми), виконаного з полімерного матеріалу, в торці корпусу 1 на заглушці виконано отвір 2 для надходження повітря при здійсненні вдиху з боку мундштука, функцію якого виконує картомайзер (парогенератор), в торці корпусу встановлений розсіювач світла 3 з пазами (не показано) при вдиханні включається світлодіод 4, світло якого проходить через розсіювач 3, який сигналізує про працездатність пристрою. У корпусі розташований елемент живлення 5, на якому розташований упор 6, який може бути виконаний у вигляді щонайменше одного поздовжнього виступу на стінці елемента живлення. Упор також може бути виконаний у формі незамкнутого кільця (на кресленнях не показаний), встановленого на стінці елемента живлення. Наявність розриву в кільцевому упорі дозволяє здійснювати безперешкодну циркуляцію повітряних потоків. Корпус оснащений універсальним знімним ковпачком 7 з затиском, який може надягатися з обох сторін персонального випарника. Повітропровід виконаний у вигляді трубки закріплений на заглушці 8 1 UA 97638 U 5 корпусу 1. В зоні розташування наповнювача 9 розміщений гніт 10, обмотаний ниткою розжарювання, яка пов'язана з елементом живлення 5. В корпусі з боку розсіювача розміщений мікрофон, що виконує функцію датчика тиску з керуючою мікросхемою. При розрядці батареї користувач бачить миготіння або відсутність світіння світлодіода, що є сигналом до того, що термін експлуатації (використання) пристрою закінчено. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Одноразовий електронний персональний випарник із знімним захисним ковпачком, що містить циліндричний корпус, на одному кінці якого розміщений розсіювач світла, а на іншому отвір повітряного каналу, в корпусі розміщені наповнювач з просоченням, вузол нагріву, керуюча мікросхема, пов'язана з датчиком тиску, світлодіод і елемент живлення, виконаний у формі циліндра і розміщений всередині корпусу, на зовнішній стороні якого розміщений щонайменше один упор, дотичний з внутрішньою стінкою корпусу, причому як датчик використовують мікрофон. 2. Персональний випарник за п. 1, в якому упор виконаний у вигляді щонайменше одного поздовжнього виступу на стінці елемента живлення. 3. Персональний випарник за п. 1, в якому упор виконаний у вигляді незамкнутого кільця, встановленого на стінці елемента живлення. 4. Персональний випарник за п. 1, в якому з одного торця елемента живлення розміщена керуюча мікросхема, а з іншого торця - заглушка Т-подібної форми з отвором для повітроводу, сполученим іншим кінцем з торцевим отвором повітряного каналу. 5. Персональний випарник за п. 1, в якому розсіювач має щонайменше один паз для сполучення внутрішнього середовища випарника з атмосферою. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
