Фільтр тютюнового диму

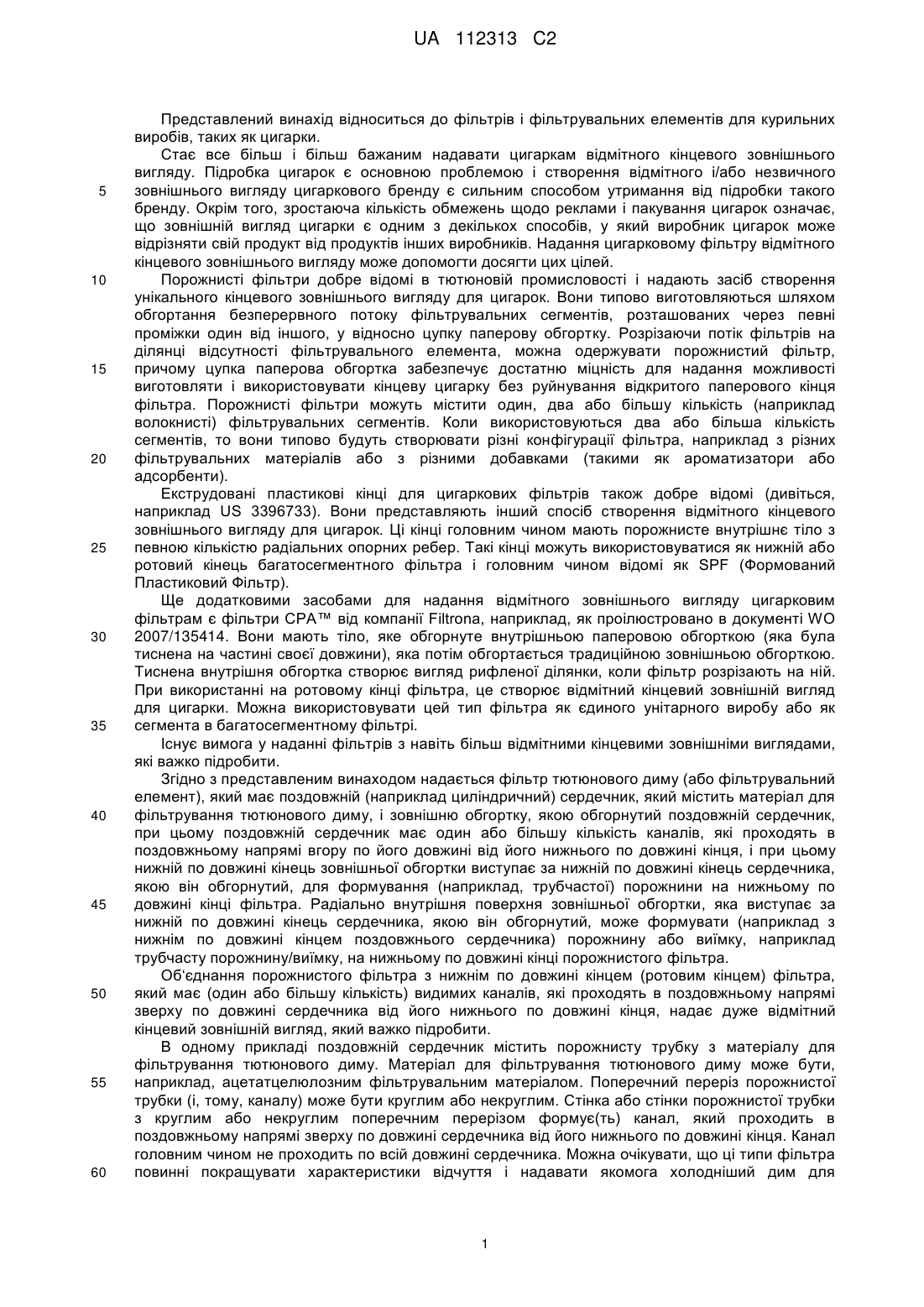

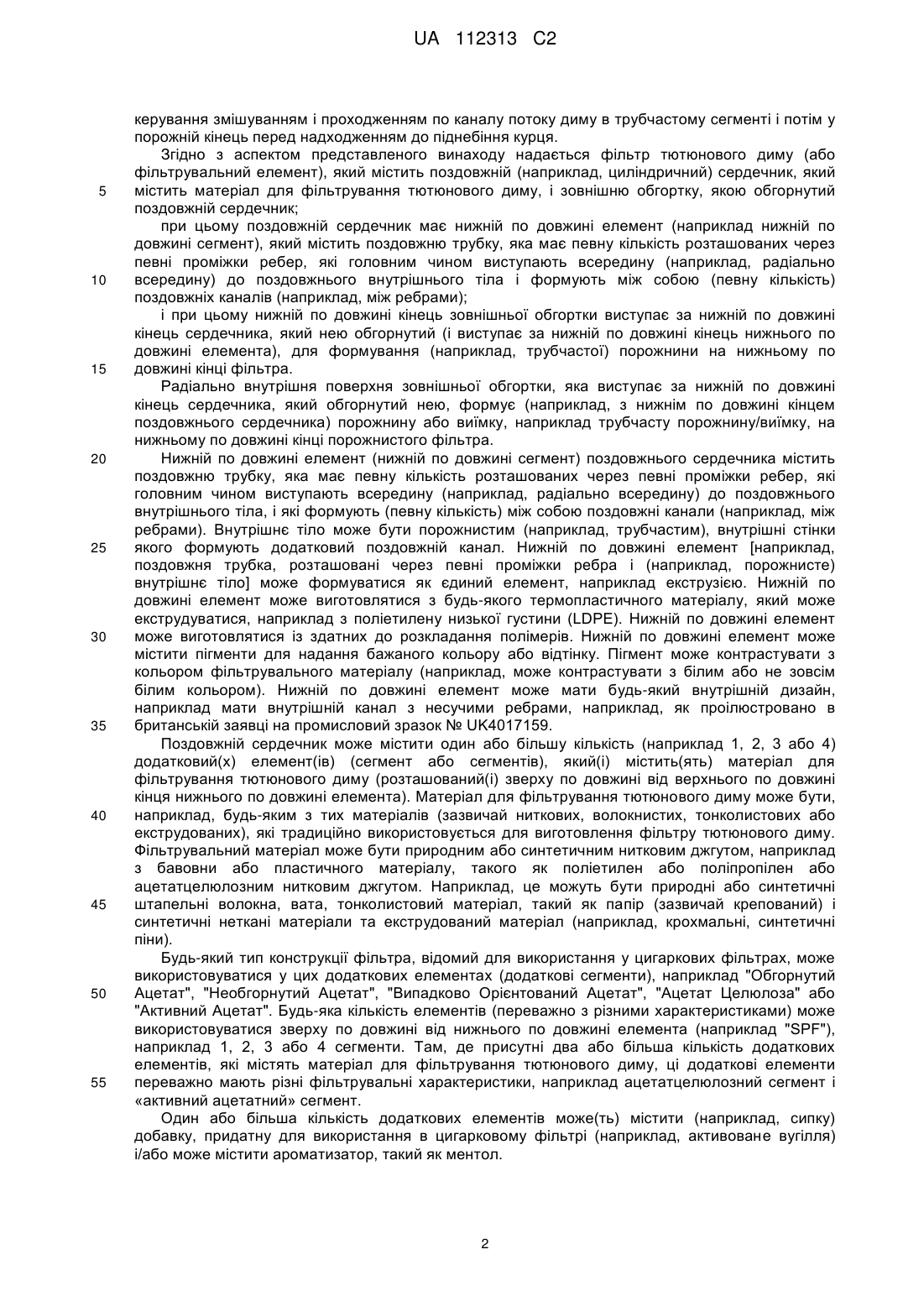

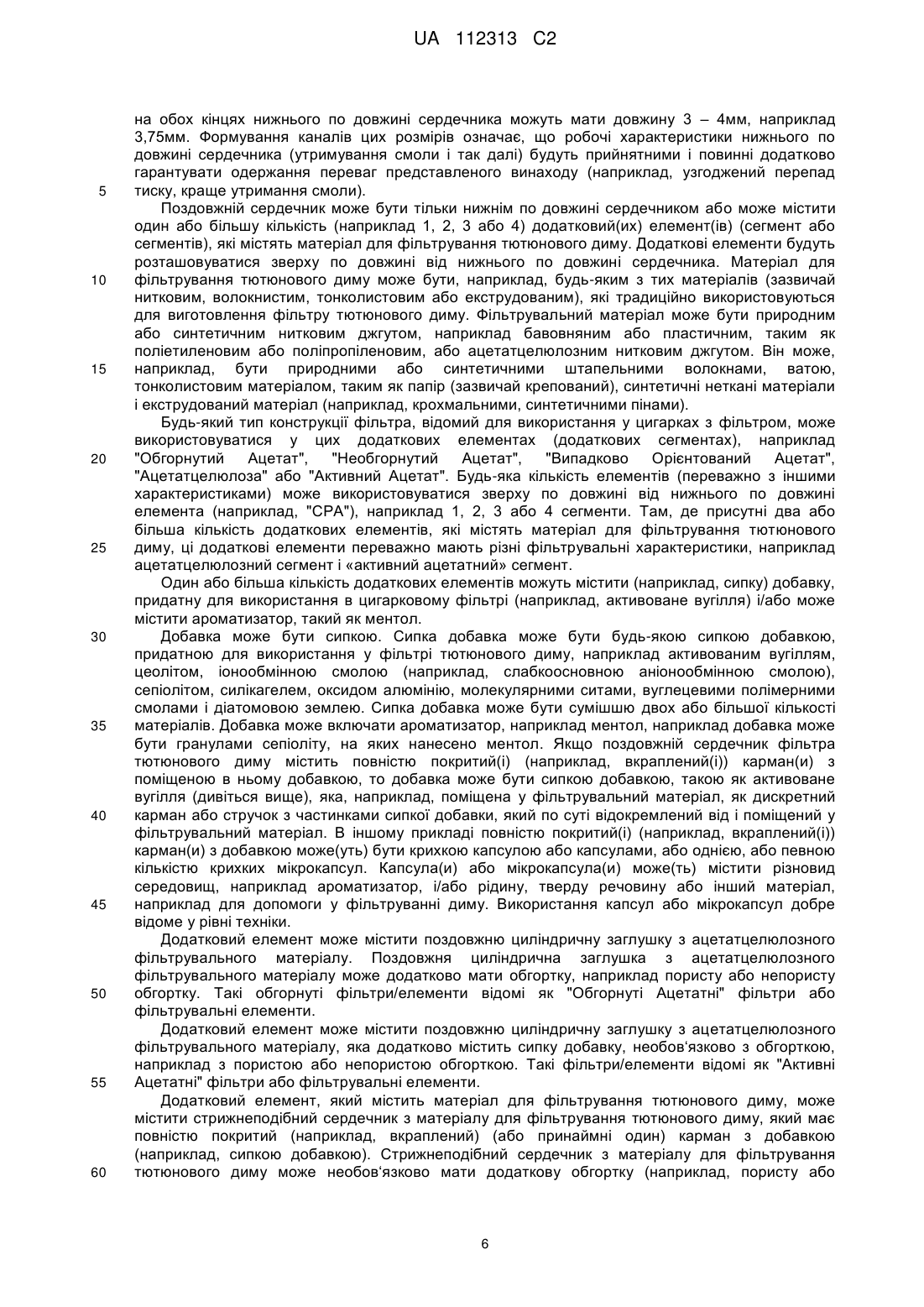

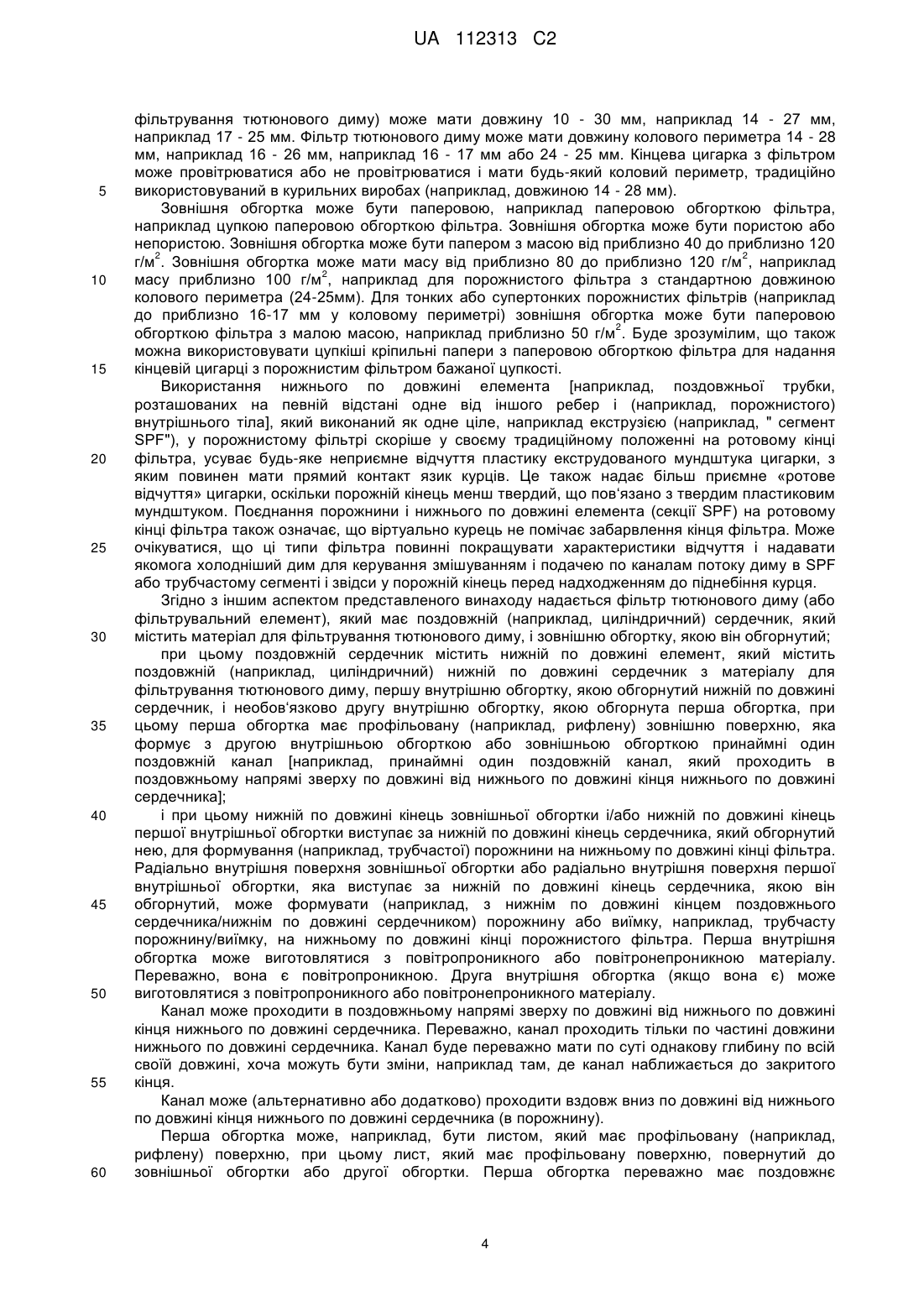

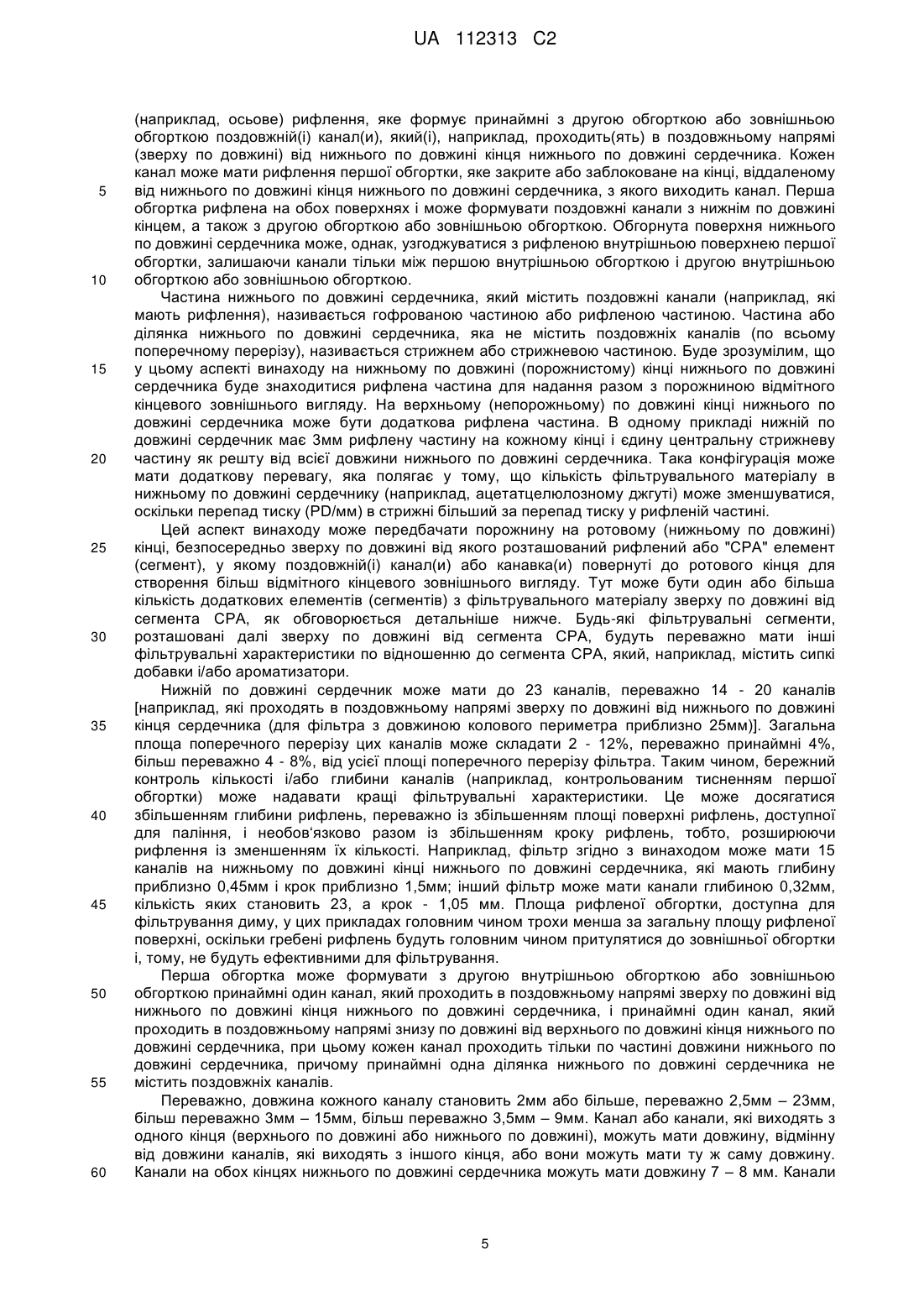

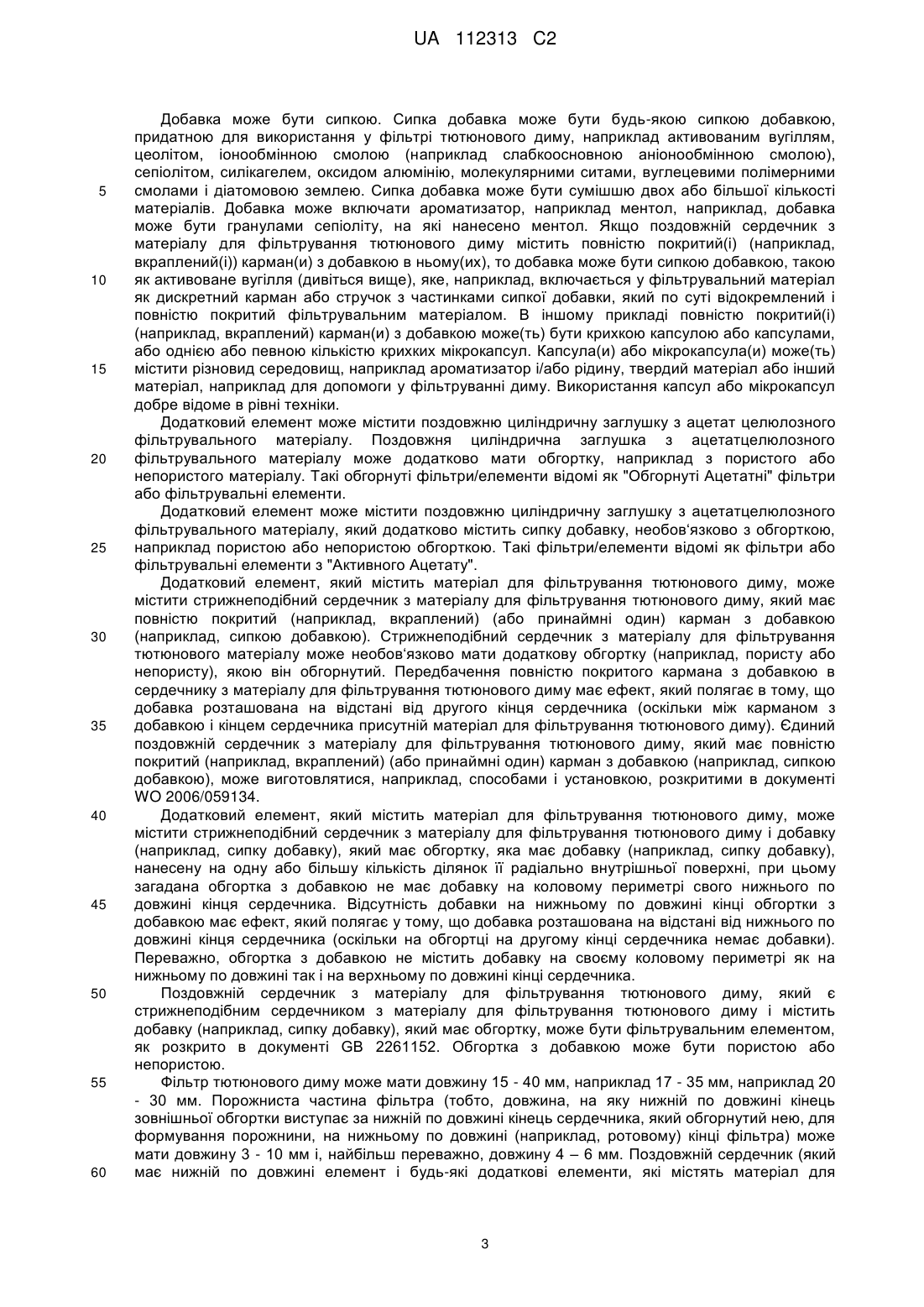

Реферат: Фільтр тютюнового диму або фільтрувальний елемент містить поздовжній сердечник, який містить матеріал для фільтрування тютюнового диму, і зовнішню обгортку, якою обгорнутий поздовжній сердечник, при цьому поздовжній сердечник містить один або більшу кількість каналів, які проходять в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця сердечника, і причому нижній по довжині кінець зовнішньої обгортки виступає за нижній по довжині кінець сердечника, якою він обгорнутий, для формування порожнини на нижньому по довжині кінці фільтра. UA 112313 C2 (12) UA 112313 C2 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 Представлений винахід відноситься до фільтрів і фільтрувальних елементів для курильних виробів, таких як цигарки. Стає все більш і більш бажаним надавати цигаркам відмітного кінцевого зовнішнього вигляду. Підробка цигарок є основною проблемою і створення відмітного і/або незвичного зовнішнього вигляду цигаркового бренду є сильним способом утримання від підробки такого бренду. Окрім того, зростаюча кількість обмежень щодо реклами і пакування цигарок означає, що зовнішній вигляд цигарки є одним з декількох способів, у який виробник цигарок може відрізняти свій продукт від продуктів інших виробників. Надання цигарковому фільтру відмітного кінцевого зовнішнього вигляду може допомогти досягти цих цілей. Порожнисті фільтри добре відомі в тютюновій промисловості і надають засіб створення унікального кінцевого зовнішнього вигляду для цигарок. Вони типово виготовляються шляхом обгортання безперервного потоку фільтрувальних сегментів, розташованих через певні проміжки один від іншого, у відносно цупку паперову обгортку. Розрізаючи потік фільтрів на ділянці відсутності фільтрувального елемента, можна одержувати порожнистий фільтр, причому цупка паперова обгортка забезпечує достатню міцність для надання можливості виготовляти і використовувати кінцеву цигарку без руйнування відкритого паперового кінця фільтра. Порожнисті фільтри можуть містити один, два або більшу кількість (наприклад волокнисті) фільтрувальних сегментів. Коли використовуються два або більша кількість сегментів, то вони типово будуть створювати різні конфігурації фільтра, наприклад з різних фільтрувальних матеріалів або з різними добавками (такими як ароматизатори або адсорбенти). Екструдовані пластикові кінці для цигаркових фільтрів також добре відомі (дивіться, наприклад US 3396733). Вони представляють інший спосіб створення відмітного кінцевого зовнішнього вигляду для цигарок. Ці кінці головним чином мають порожнисте внутрішнє тіло з певною кількістю радіальних опорних ребер. Такі кінці можуть використовуватися як нижній або ротовий кінець багатосегментного фільтра і головним чином відомі як SPF (Формований Пластиковий Фільтр). Ще додатковими засобами для надання відмітного зовнішнього вигляду цигарковим фільтрам є фільтри CPA™ від компанії Filtrona, наприклад, як проілюстровано в документі WO 2007/135414. Вони мають тіло, яке обгорнуте внутрішньою паперовою обгорткою (яка була тиснена на частині своєї довжини), яка потім обгортається традиційною зовнішньою обгорткою. Тиснена внутрішня обгортка створює вигляд рифленої ділянки, коли фільтр розрізають на ній. При використанні на ротовому кінці фільтра, це створює відмітний кінцевий зовнішній вигляд для цигарки. Можна використовувати цей тип фільтра як єдиного унітарного виробу або як сегмента в багатосегментному фільтрі. Існує вимога у наданні фільтрів з навіть більш відмітними кінцевими зовнішніми виглядами, які важко підробити. Згідно з представленим винаходом надається фільтр тютюнового диму (або фільтрувальний елемент), який має поздовжній (наприклад циліндричний) сердечник, який містить матеріал для фільтрування тютюнового диму, і зовнішню обгортку, якою обгорнутий поздовжній сердечник, при цьому поздовжній сердечник має один або більшу кількість каналів, які проходять в поздовжньому напрямі вгору по його довжині від його нижнього по довжині кінця, і при цьому нижній по довжині кінець зовнішньої обгортки виступає за нижній по довжині кінець сердечника, якою він обгорнутий, для формування (наприклад, трубчастої) порожнини на нижньому по довжині кінці фільтра. Радіально внутрішня поверхня зовнішньої обгортки, яка виступає за нижній по довжині кінець сердечника, якою він обгорнутий, може формувати (наприклад з нижнім по довжині кінцем поздовжнього сердечника) порожнину або виїмку, наприклад трубчасту порожнину/виїмку, на нижньому по довжині кінці порожнистого фільтра. Об‘єднання порожнистого фільтра з нижнім по довжині кінцем (ротовим кінцем) фільтра, який має (один або більшу кількість) видимих каналів, які проходять в поздовжньому напрямі зверху по довжині сердечника від його нижнього по довжині кінця, надає дуже відмітний кінцевий зовнішній вигляд, який важко підробити. В одному прикладі поздовжній сердечник містить порожнисту трубку з матеріалу для фільтрування тютюнового диму. Матеріал для фільтрування тютюнового диму може бути, наприклад, ацетатцелюлозним фільтрувальним матеріалом. Поперечний переріз порожнистої трубки (і, тому, каналу) може бути круглим або некруглим. Стінка або стінки порожнистої трубки з круглим або некруглим поперечним перерізом формує(ть) канал, який проходить в поздовжньому напрямі зверху по довжині сердечника від його нижнього по довжині кінця. Канал головним чином не проходить по всій довжині сердечника. Можна очікувати, що ці типи фільтра повинні покращувати характеристики відчуття і надавати якомога холодніший дим для 1 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 керування змішуванням і проходженням по каналу потоку диму в трубчастому сегменті і потім у порожній кінець перед надходженням до піднебіння курця. Згідно з аспектом представленого винаходу надається фільтр тютюнового диму (або фільтрувальний елемент), який містить поздовжній (наприклад, циліндричний) сердечник, який містить матеріал для фільтрування тютюнового диму, і зовнішню обгортку, якою обгорнутий поздовжній сердечник; при цьому поздовжній сердечник має нижній по довжині елемент (наприклад нижній по довжині сегмент), який містить поздовжню трубку, яка має певну кількість розташованих через певні проміжки ребер, які головним чином виступають всередину (наприклад, радіально всередину) до поздовжнього внутрішнього тіла і формують між собою (певну кількість) поздовжніх каналів (наприклад, між ребрами); і при цьому нижній по довжині кінець зовнішньої обгортки виступає за нижній по довжині кінець сердечника, який нею обгорнутий (і виступає за нижній по довжині кінець нижнього по довжині елемента), для формування (наприклад, трубчастої) порожнини на нижньому по довжині кінці фільтра. Радіально внутрішня поверхня зовнішньої обгортки, яка виступає за нижній по довжині кінець сердечника, який обгорнутий нею, формує (наприклад, з нижнім по довжині кінцем поздовжнього сердечника) порожнину або виїмку, наприклад трубчасту порожнину/виїмку, на нижньому по довжині кінці порожнистого фільтра. Нижній по довжині елемент (нижній по довжині сегмент) поздовжнього сердечника містить поздовжню трубку, яка має певну кількість розташованих через певні проміжки ребер, які головним чином виступають всередину (наприклад, радіально всередину) до поздовжнього внутрішнього тіла, і які формують (певну кількість) між собою поздовжні канали (наприклад, між ребрами). Внутрішнє тіло може бути порожнистим (наприклад, трубчастим), внутрішні стінки якого формують додатковий поздовжній канал. Нижній по довжині елемент [наприклад, поздовжня трубка, розташовані через певні проміжки ребра і (наприклад, порожнисте) внутрішнє тіло] може формуватися як єдиний елемент, наприклад екструзією. Нижній по довжині елемент може виготовлятися з будь-якого термопластичного матеріалу, який може екструдуватися, наприклад з поліетилену низької густини (LDPE). Нижній по довжині елемент може виготовлятися із здатних до розкладання полімерів. Нижній по довжині елемент може містити пігменти для надання бажаного кольору або відтінку. Пігмент може контрастувати з кольором фільтрувального матеріалу (наприклад, може контрастувати з білим або не зовсім білим кольором). Нижній по довжині елемент може мати будь-який внутрішній дизайн, наприклад мати внутрішній канал з несучими ребрами, наприклад, як проілюстровано в британській заявці на промисловий зразок № UK4017159. Поздовжній сердечник може містити один або більшу кількість (наприклад 1, 2, 3 або 4) додатковий(х) елемент(ів) (сегмент або сегментів), який(і) містить(ять) матеріал для фільтрування тютюнового диму (розташований(і) зверху по довжині від верхнього по довжині кінця нижнього по довжині елемента). Матеріал для фільтрування тютюнового диму може бути, наприклад, будь-яким з тих матеріалів (зазвичай ниткових, волокнистих, тонколистових або екструдованих), які традиційно використовується для виготовлення фільтру тютюнового диму. Фільтрувальний матеріал може бути природним або синтетичним нитковим джгутом, наприклад з бавовни або пластичного матеріалу, такого як поліетилен або поліпропілен або ацетатцелюлозним нитковим джгутом. Наприклад, це можуть бути природні або синтетичні штапельні волокна, вата, тонколистовий матеріал, такий як папір (зазвичай крепований) і синтетичні неткані матеріали та екструдований матеріал (наприклад, крохмальні, синтетичні піни). Будь-який тип конструкції фільтра, відомий для використання у цигаркових фільтрах, може використовуватися у цих додаткових елементах (додаткові сегменти), наприклад "Обгорнутий Ацетат", "Необгорнутий Ацетат", "Випадково Орієнтований Ацетат", "Ацетат Целюлоза" або "Активний Ацетат". Будь-яка кількість елементів (переважно з різними характеристиками) може використовуватися зверху по довжині від нижнього по довжині елемента (наприклад "SPF"), наприклад 1, 2, 3 або 4 сегменти. Там, де присутні два або більша кількість додаткових елементів, які містять матеріал для фільтрування тютюнового диму, ці додаткові елементи переважно мають різні фільтрувальні характеристики, наприклад ацетатцелюлозний сегмент і «активний ацетатний» сегмент. Один або більша кількість додаткових елементів може(ть) містити (наприклад, сипку) добавку, придатну для використання в цигарковому фільтрі (наприклад, активоване вугілля) і/або може містити ароматизатор, такий як ментол. 2 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 Добавка може бути сипкою. Сипка добавка може бути будь-якою сипкою добавкою, придатною для використання у фільтрі тютюнового диму, наприклад активованим вугіллям, цеолітом, іонообмінною смолою (наприклад слабкоосновною аніонообмінною смолою), сепіолітом, силікагелем, оксидом алюмінію, молекулярними ситами, вуглецевими полімерними смолами і діатомовою землею. Сипка добавка може бути сумішшю двох або більшої кількості матеріалів. Добавка може включати ароматизатор, наприклад ментол, наприклад, добавка може бути гранулами сепіоліту, на які нанесено ментол. Якщо поздовжній сердечник з матеріалу для фільтрування тютюнового диму містить повністю покритий(і) (наприклад, вкраплений(і)) карман(и) з добавкою в ньому(их), то добавка може бути сипкою добавкою, такою як активоване вугілля (дивіться вище), яке, наприклад, включається у фільтрувальний матеріал як дискретний карман або стручок з частинками сипкої добавки, який по суті відокремлений і повністю покритий фільтрувальним матеріалом. В іншому прикладі повністю покритий(і) (наприклад, вкраплений) карман(и) з добавкою може(ть) бути крихкою капсулою або капсулами, або однією або певною кількістю крихких мікрокапсул. Капсула(и) або мікрокапсула(и) може(ть) містити різновид середовищ, наприклад ароматизатор і/або рідину, твердий матеріал або інший матеріал, наприклад для допомоги у фільтруванні диму. Використання капсул або мікрокапсул добре відоме в рівні техніки. Додатковий елемент може містити поздовжню циліндричну заглушку з ацетат целюлозного фільтрувального матеріалу. Поздовжня циліндрична заглушка з ацетатцелюлозного фільтрувального матеріалу може додатково мати обгортку, наприклад з пористого або непористого матеріалу. Такі обгорнуті фільтри/елементи відомі як "Обгорнуті Ацетатні" фільтри або фільтрувальні елементи. Додатковий елемент може містити поздовжню циліндричну заглушку з ацетатцелюлозного фільтрувального матеріалу, який додатково містить сипку добавку, необов‘язково з обгорткою, наприклад пористою або непористою обгорткою. Такі фільтри/елементи відомі як фільтри або фільтрувальні елементи з "Активного Ацетату". Додатковий елемент, який містить матеріал для фільтрування тютюнового диму, може містити стрижнеподібний сердечник з матеріалу для фільтрування тютюнового диму, який має повністю покритий (наприклад, вкраплений) (або принаймні один) карман з добавкою (наприклад, сипкою добавкою). Стрижнеподібний сердечник з матеріалу для фільтрування тютюнового матеріалу може необов‘язково мати додаткову обгортку (наприклад, пористу або непористу), якою він обгорнутий. Передбачення повністю покритого кармана з добавкою в сердечнику з матеріалу для фільтрування тютюнового диму має ефект, який полягає в тому, що добавка розташована на відстані від другого кінця сердечника (оскільки між карманом з добавкою і кінцем сердечника присутній матеріал для фільтрування тютюнового диму). Єдиний поздовжній сердечник з матеріалу для фільтрування тютюнового диму, який має повністю покритий (наприклад, вкраплений) (або принаймні один) карман з добавкою (наприклад, сипкою добавкою), може виготовлятися, наприклад, способами і установкою, розкритими в документі WO 2006/059134. Додатковий елемент, який містить матеріал для фільтрування тютюнового диму, може містити стрижнеподібний сердечник з матеріалу для фільтрування тютюнового диму і добавку (наприклад, сипку добавку), який має обгортку, яка має добавку (наприклад, сипку добавку), нанесену на одну або більшу кількість ділянок її радіально внутрішньої поверхні, при цьому загадана обгортка з добавкою не має добавку на коловому периметрі свого нижнього по довжині кінця сердечника. Відсутність добавки на нижньому по довжині кінці обгортки з добавкою має ефект, який полягає у тому, що добавка розташована на відстані від нижнього по довжині кінця сердечника (оскільки на обгортці на другому кінці сердечника немає добавки). Переважно, обгортка з добавкою не містить добавку на своєму коловому периметрі як на нижньому по довжині так і на верхньому по довжині кінці сердечника. Поздовжній сердечник з матеріалу для фільтрування тютюнового диму, який є стрижнеподібним сердечником з матеріалу для фільтрування тютюнового диму і містить добавку (наприклад, сипку добавку), який має обгортку, може бути фільтрувальним елементом, як розкрито в документі GB 2261152. Обгортка з добавкою може бути пористою або непористою. Фільтр тютюнового диму може мати довжину 15 - 40 мм, наприклад 17 - 35 мм, наприклад 20 - 30 мм. Порожниста частина фільтра (тобто, довжина, на яку нижній по довжині кінець зовнішньої обгортки виступає за нижній по довжині кінець сердечника, який обгорнутий нею, для формування порожнини, на нижньому по довжині (наприклад, ротовому) кінці фільтра) може мати довжину 3 - 10 мм і, найбільш переважно, довжину 4 – 6 мм. Поздовжній сердечник (який має нижній по довжині елемент і будь-які додаткові елементи, які містять матеріал для 3 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 фільтрування тютюнового диму) може мати довжину 10 - 30 мм, наприклад 14 - 27 мм, наприклад 17 - 25 мм. Фільтр тютюнового диму може мати довжину колового периметра 14 - 28 мм, наприклад 16 - 26 мм, наприклад 16 - 17 мм або 24 - 25 мм. Кінцева цигарка з фільтром може провітрюватися або не провітрюватися і мати будь-який коловий периметр, традиційно використовуваний в курильних виробах (наприклад, довжиною 14 - 28 мм). Зовнішня обгортка може бути паперовою, наприклад паперовою обгорткою фільтра, наприклад цупкою паперовою обгорткою фільтра. Зовнішня обгортка може бути пористою або непористою. Зовнішня обгортка може бути папером з масою від приблизно 40 до приблизно 120 2 2 г/м . Зовнішня обгортка може мати масу від приблизно 80 до приблизно 120 г/м , наприклад 2 масу приблизно 100 г/м , наприклад для порожнистого фільтра з стандартною довжиною колового периметра (24-25мм). Для тонких або супертонких порожнистих фільтрів (наприклад до приблизно 16-17 мм у коловому периметрі) зовнішня обгортка може бути паперовою 2 обгорткою фільтра з малою масою, наприклад приблизно 50 г/м . Буде зрозумілим, що також можна використовувати цупкіші кріпильні папери з паперовою обгорткою фільтра для надання кінцевій цигарці з порожнистим фільтром бажаної цупкості. Використання нижнього по довжині елемента [наприклад, поздовжньої трубки, розташованих на певній відстані одне від іншого ребер і (наприклад, порожнистого) внутрішнього тіла], який виконаний як одне ціле, наприклад екструзією (наприклад, " сегмент SPF"), у порожнистому фільтрі скоріше у своєму традиційному положенні на ротовому кінці фільтра, усуває будь-яке неприємне відчуття пластику екструдованого мундштука цигарки, з яким повинен мати прямий контакт язик курців. Це також надає більш приємне «ротове відчуття» цигарки, оскільки порожній кінець менш твердий, що пов‘язано з твердим пластиковим мундштуком. Поєднання порожнини і нижнього по довжині елемента (секції SPF) на ротовому кінці фільтра також означає, що віртуально курець не помічає забарвлення кінця фільтра. Може очікуватися, що ці типи фільтра повинні покращувати характеристики відчуття і надавати якомога холодніший дим для керування змішуванням і подачею по каналам потоку диму в SPF або трубчастому сегменті і звідси у порожній кінець перед надходженням до піднебіння курця. Згідно з іншим аспектом представленого винаходу надається фільтр тютюнового диму (або фільтрувальний елемент), який має поздовжній (наприклад, циліндричний) сердечник, який містить матеріал для фільтрування тютюнового диму, і зовнішню обгортку, якою він обгорнутий; при цьому поздовжній сердечник містить нижній по довжині елемент, який містить поздовжній (наприклад, циліндричний) нижній по довжині сердечник з матеріалу для фільтрування тютюнового диму, першу внутрішню обгортку, якою обгорнутий нижній по довжині сердечник, і необов‘язково другу внутрішню обгортку, якою обгорнута перша обгортка, при цьому перша обгортка має профільовану (наприклад, рифлену) зовнішню поверхню, яка формує з другою внутрішньою обгорткою або зовнішньою обгорткою принаймні один поздовжній канал [наприклад, принаймні один поздовжній канал, який проходить в поздовжньому напрямі зверху по довжині від нижнього по довжині кінця нижнього по довжині сердечника]; і при цьому нижній по довжині кінець зовнішньої обгортки і/або нижній по довжині кінець першої внутрішньої обгортки виступає за нижній по довжині кінець сердечника, який обгорнутий нею, для формування (наприклад, трубчастої) порожнини на нижньому по довжині кінці фільтра. Радіально внутрішня поверхня зовнішньої обгортки або радіально внутрішня поверхня першої внутрішньої обгортки, яка виступає за нижній по довжині кінець сердечника, якою він обгорнутий, може формувати (наприклад, з нижнім по довжині кінцем поздовжнього сердечника/нижнім по довжині сердечником) порожнину або виїмку, наприклад, трубчасту порожнину/виїмку, на нижньому по довжині кінці порожнистого фільтра. Перша внутрішня обгортка може виготовлятися з повітропроникного або повітронепроникною матеріалу. Переважно, вона є повітропроникною. Друга внутрішня обгортка (якщо вона є) може виготовлятися з повітропроникного або повітронепроникного матеріалу. Канал може проходити в поздовжньому напрямі зверху по довжині від нижнього по довжині кінця нижнього по довжині сердечника. Переважно, канал проходить тільки по частині довжини нижнього по довжині сердечника. Канал буде переважно мати по суті однакову глибину по всій своїй довжині, хоча можуть бути зміни, наприклад там, де канал наближається до закритого кінця. Канал може (альтернативно або додатково) проходити вздовж вниз по довжині від нижнього по довжині кінця нижнього по довжині сердечника (в порожнину). Перша обгортка може, наприклад, бути листом, який має профільовану (наприклад, рифлену) поверхню, при цьому лист, який має профільовану поверхню, повернутий до зовнішньої обгортки або другої обгортки. Перша обгортка переважно має поздовжнє 4 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 (наприклад, осьове) рифлення, яке формує принаймні з другою обгорткою або зовнішньою обгорткою поздовжній(і) канал(и), який(і), наприклад, проходить(ять) в поздовжньому напрямі (зверху по довжині) від нижнього по довжині кінця нижнього по довжині сердечника. Кожен канал може мати рифлення першої обгортки, яке закрите або заблоковане на кінці, віддаленому від нижнього по довжині кінця нижнього по довжині сердечника, з якого виходить канал. Перша обгортка рифлена на обох поверхнях і може формувати поздовжні канали з нижнім по довжині кінцем, а також з другою обгорткою або зовнішньою обгорткою. Обгорнута поверхня нижнього по довжині сердечника може, однак, узгоджуватися з рифленою внутрішньою поверхнею першої обгортки, залишаючи канали тільки між першою внутрішньою обгорткою і другою внутрішньою обгорткою або зовнішньою обгорткою. Частина нижнього по довжині сердечника, який містить поздовжні канали (наприклад, які мають рифлення), називається гофрованою частиною або рифленою частиною. Частина або ділянка нижнього по довжині сердечника, яка не містить поздовжніх каналів (по всьому поперечному перерізу), називається стрижнем або стрижневою частиною. Буде зрозумілим, що у цьому аспекті винаходу на нижньому по довжині (порожнистому) кінці нижнього по довжині сердечника буде знаходитися рифлена частина для надання разом з порожниною відмітного кінцевого зовнішнього вигляду. На верхньому (непорожньому) по довжині кінці нижнього по довжині сердечника може бути додаткова рифлена частина. В одному прикладі нижній по довжині сердечник має 3мм рифлену частину на кожному кінці і єдину центральну стрижневу частину як решту від всієї довжини нижнього по довжині сердечника. Така конфігурація може мати додаткову перевагу, яка полягає у тому, що кількість фільтрувального матеріалу в нижньому по довжині сердечнику (наприклад, ацетатцелюлозному джгуті) може зменшуватися, оскільки перепад тиску (PD/мм) в стрижні більший за перепад тиску у рифленій частині. Цей аспект винаходу може передбачати порожнину на ротовому (нижньому по довжині) кінці, безпосередньо зверху по довжині від якого розташований рифлений або "CPA" елемент (сегмент), у якому поздовжній(і) канал(и) або канавка(и) повернуті до ротового кінця для створення більш відмітного кінцевого зовнішнього вигляду. Тут може бути один або більша кількість додаткових елементів (сегментів) з фільтрувального матеріалу зверху по довжині від сегмента CPA, як обговорюється детальніше нижче. Будь-які фільтрувальні сегменти, розташовані далі зверху по довжині від сегмента CPA, будуть переважно мати інші фільтрувальні характеристики по відношенню до сегмента CPA, який, наприклад, містить сипкі добавки і/або ароматизатори. Нижній по довжині сердечник може мати до 23 каналів, переважно 14 - 20 каналів [наприклад, які проходять в поздовжньому напрямі зверху по довжині від нижнього по довжині кінця сердечника (для фільтра з довжиною колового периметра приблизно 25мм)]. Загальна площа поперечного перерізу цих каналів може складати 2 - 12%, переважно принаймні 4%, більш переважно 4 - 8%, від усієї площі поперечного перерізу фільтра. Таким чином, бережний контроль кількості і/або глибини каналів (наприклад, контрольованим тисненням першої обгортки) може надавати кращі фільтрувальні характеристики. Це може досягатися збільшенням глибини рифлень, переважно із збільшенням площі поверхні рифлень, доступної для паління, і необов‘язково разом із збільшенням кроку рифлень, тобто, розширюючи рифлення із зменшенням їх кількості. Наприклад, фільтр згідно з винаходом може мати 15 каналів на нижньому по довжині кінці нижнього по довжині сердечника, які мають глибину приблизно 0,45мм і крок приблизно 1,5мм; інший фільтр може мати канали глибиною 0,32мм, кількість яких становить 23, а крок - 1,05 мм. Площа рифленої обгортки, доступна для фільтрування диму, у цих прикладах головним чином трохи менша за загальну площу рифленої поверхні, оскільки гребені рифлень будуть головним чином притулятися до зовнішньої обгортки і, тому, не будуть ефективними для фільтрування. Перша обгортка може формувати з другою внутрішньою обгорткою або зовнішньою обгорткою принаймні один канал, який проходить в поздовжньому напрямі зверху по довжині від нижнього по довжині кінця нижнього по довжині сердечника, і принаймні один канал, який проходить в поздовжньому напрямі знизу по довжині від верхнього по довжині кінця нижнього по довжині сердечника, при цьому кожен канал проходить тільки по частині довжини нижнього по довжині сердечника, причому принаймні одна ділянка нижнього по довжині сердечника не містить поздовжніх каналів. Переважно, довжина кожного каналу становить 2мм або більше, переважно 2,5мм – 23мм, більш переважно 3мм – 15мм, більш переважно 3,5мм – 9мм. Канал або канали, які виходять з одного кінця (верхнього по довжині або нижнього по довжині), можуть мати довжину, відмінну від довжини каналів, які виходять з іншого кінця, або вони можуть мати ту ж саму довжину. Канали на обох кінцях нижнього по довжині сердечника можуть мати довжину 7 – 8 мм. Канали 5 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 на обох кінцях нижнього по довжині сердечника можуть мати довжину 3 – 4мм, наприклад 3,75мм. Формування каналів цих розмірів означає, що робочі характеристики нижнього по довжині сердечника (утримування смоли і так далі) будуть прийнятними і повинні додатково гарантувати одержання переваг представленого винаходу (наприклад, узгоджений перепад тиску, краще утримання смоли). Поздовжній сердечник може бути тільки нижнім по довжині сердечником або може містити один або більшу кількість (наприклад 1, 2, 3 або 4) додатковий(их) елемент(ів) (сегмент або сегментів), які містять матеріал для фільтрування тютюнового диму. Додаткові елементи будуть розташовуватися зверху по довжині від нижнього по довжині сердечника. Матеріал для фільтрування тютюнового диму може бути, наприклад, будь-яким з тих матеріалів (зазвичай нитковим, волокнистим, тонколистовим або екструдованим), які традиційно використовуються для виготовлення фільтру тютюнового диму. Фільтрувальний матеріал може бути природним або синтетичним нитковим джгутом, наприклад бавовняним або пластичним, таким як поліетиленовим або поліпропіленовим, або ацетатцелюлозним нитковим джгутом. Він може, наприклад, бути природними або синтетичними штапельними волокнами, ватою, тонколистовим матеріалом, таким як папір (зазвичай крепований), синтетичні неткані матеріали і екструдований матеріал (наприклад, крохмальними, синтетичними пінами). Будь-який тип конструкції фільтра, відомий для використання у цигарках з фільтром, може використовуватися у цих додаткових елементах (додаткових сегментах), наприклад "Обгорнутий Ацетат", "Необгорнутий Ацетат", "Випадково Орієнтований Ацетат", "Ацетатцелюлоза" або "Активний Ацетат". Будь-яка кількість елементів (переважно з іншими характеристиками) може використовуватися зверху по довжині від нижнього по довжині елемента (наприклад, "CPA"), наприклад 1, 2, 3 або 4 сегменти. Там, де присутні два або більша кількість додаткових елементів, які містять матеріал для фільтрування тютюнового диму, ці додаткові елементи переважно мають різні фільтрувальні характеристики, наприклад ацетатцелюлозний сегмент і «активний ацетатний» сегмент. Один або більша кількість додаткових елементів можуть містити (наприклад, сипку) добавку, придатну для використання в цигарковому фільтрі (наприклад, активоване вугілля) і/або може містити ароматизатор, такий як ментол. Добавка може бути сипкою. Сипка добавка може бути будь-якою сипкою добавкою, придатною для використання у фільтрі тютюнового диму, наприклад активованим вугіллям, цеолітом, іонообмінною смолою (наприклад, слабкоосновною аніонообмінною смолою), сепіолітом, силікагелем, оксидом алюмінію, молекулярними ситами, вуглецевими полімерними смолами і діатомовою землею. Сипка добавка може бути сумішшю двох або більшої кількості матеріалів. Добавка може включати ароматизатор, наприклад ментол, наприклад добавка може бути гранулами сепіоліту, на яких нанесено ментол. Якщо поздовжній сердечник фільтра тютюнового диму містить повністю покритий(і) (наприклад, вкраплений(і)) карман(и) з поміщеною в ньому добавкою, то добавка може бути сипкою добавкою, такою як активоване вугілля (дивіться вище), яка, наприклад, поміщена у фільтрувальний матеріал, як дискретний карман або стручок з частинками сипкої добавки, який по суті відокремлений від і поміщений у фільтрувальний матеріал. В іншому прикладі повністю покритий(і) (наприклад, вкраплений(і)) карман(и) з добавкою може(уть) бути крихкою капсулою або капсулами, або однією, або певною кількістю крихких мікрокапсул. Капсула(и) або мікрокапсула(и) може(ть) містити різновид середовищ, наприклад ароматизатор, і/або рідину, тверду речовину або інший матеріал, наприклад для допомоги у фільтруванні диму. Використання капсул або мікрокапсул добре відоме у рівні техніки. Додатковий елемент може містити поздовжню циліндричну заглушку з ацетатцелюлозного фільтрувального матеріалу. Поздовжня циліндрична заглушка з ацетатцелюлозного фільтрувального матеріалу може додатково мати обгортку, наприклад пористу або непористу обгортку. Такі обгорнуті фільтри/елементи відомі як "Обгорнуті Ацетатні" фільтри або фільтрувальні елементи. Додатковий елемент може містити поздовжню циліндричну заглушку з ацетатцелюлозного фільтрувального матеріалу, яка додатково містить сипку добавку, необов‘язково з обгорткою, наприклад з пористою або непористою обгорткою. Такі фільтри/елементи відомі як "Активні Ацетатні" фільтри або фільтрувальні елементи. Додатковий елемент, який містить матеріал для фільтрування тютюнового диму, може містити стрижнеподібний сердечник з матеріалу для фільтрування тютюнового диму, який має повністю покритий (наприклад, вкраплений) (або принаймні один) карман з добавкою (наприклад, сипкою добавкою). Стрижнеподібний сердечник з матеріалу для фільтрування тютюнового диму може необов‘язково мати додаткову обгортку (наприклад, пористу або 6 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 непористу), якою він обгорнутий. Формування повністю покритого кармана з добавкою в сердечнику з матеріалу для фільтрування тютюнового диму має ефект, який полягає у тому, що добавка розташована на відстані від другого кінця сердечника (оскільки між карманом з добавкою і кінцем сердечника присутній матеріал для фільтрування тютюнового диму). Єдиний поздовжній сердечник з матеріалу для фільтрування тютюнового диму, який є стрижнеподібним сердечником з матеріалу для фільтрування тютюнового диму, який має повністю покритий (наприклад, вкраплений) в ньому (або принаймні один) карман з добавкою (наприклад, сипкою добавкою), може виготовлятися, наприклад, способами і установкою, розкритими в документі WO 2006/059134. Додатковий елемент, який містить матеріал для фільтрування тютюнового диму, може містити стрижнеподібний сердечник з матеріалу для фільтрування тютюнового диму і обгортку з добавкою (наприклад, сипкою добавкою), якою обгорнутий сердечник, при цьому обгортка з добавкою має добавку (наприклад, сипку добавку), нанесену на одну або більшу кількість ділянок її радіально внутрішньої поверхні, причому згадана обгортка з добавкою не містить добавку на коловому периметрі нижнього по довжині кінця сердечника. Відсутність добавки на нижньому по довжині кінці обгортки з добавкою має ефект, який полягає у тому, що добавка розташована на відстані від нижнього по довжині кінця сердечника (оскільки на обгортці на другому кінці сердечника відсутня добавка). Переважно, обгортка з добавкою не має добавки на коловому периметрі як нижнього так і верхнього кінця сердечника. Поздовжній сердечник з матеріалу для фільтрування тютюнового диму, який є стрижнеподібним сердечником з матеріалу для фільтрування тютюнового диму і з обгорткою з добавкою (наприклад, сипкою добавкою), якою він обгорнутий, може бути фільтрувальним елементом, як описано в документі GB 2261152. Обгортка з добавкою може бути пористою або непористою. Фільтр тютюнового диму може мати довжину 15 - 40 мм, наприклад 17 – 35 мм, наприклад 20 - 30 мм. Порожня частина фільтра (тобто, довжина, на яку нижній по довжині кінець зовнішньої обгортки виступає за нижній по довжині кінець сердечника, якою він обгорнутий, для формування порожнини на нижньому по довжині кінці (наприклад, ротовому) фільтра) може мати довжину 3 - 10 мм і найбільш переважно 4 - 6 мм. Поздовжній сердечник (який включає нижній по довжині рифлений сердечник і будь-які додаткові елементи, які містять матеріал для фільтрування тютюнового диму) може мати довжину 10 - 30 мм, наприклад 14 - 27 мм, наприклад 17 - 25 мм. Фільтр тютюнового диму може мати довжину колового периметра 14 - 28 мм, наприклад 16 - 26 мм, наприклад 16 - 17 мм або 24 - 25 мм. Кінцева цигарка з фільтром може провітрюватися або не провітрюватися і мати будь-яку довжину колового периметра, традиційно використовувану в курильних виробах (наприклад, 14 - 28 мм). Зовнішня обгортка може бути паперовою, наприклад папером для обгортання фільтра, цупким папером для обгортання фільтра. Зовнішня обгортка може бути пористою або непористою. Зовнішня обгортка може бути папером з масою від приблизно 40 до приблизно 120 2 2 г/м . Зовнішня обгортка може мати масу від приблизно 80 до приблизно 120 г/м , наприклад 2 приблизно 100 г/м , наприклад для порожнистого фільтра з стандартною довжиною колового периметра (24-25 мм). Для тонких або супертонких порожнистих фільтрів (наприклад з довжиною колового периметра до приблизно 16-17 мм), зовнішня обгортка може бути папером 2 для обгортання фільтра з малою масою, наприклад приблизно 50 г/м . Буде зрозумілим, що також можна використовувати цупкіші кріпильні папери разом з папером для обгортання фільтра для надання бажаної цупкості кінцевій цигарці з порожнистим фільтром. У прикладах цього аспекту винаходу перша внутрішня обгортка може виступати за нижній по довжині кінець нижнього по довжині сердечника/нижнього по довжині елемента, якою він обгорнутий, для формування (наприклад, або окремо або разом із зовнішньою обгорткою) (наприклад, трубчастої) порожнини на нижньому по довжині кінці фільтра. У таких випадках друга внутрішня обгортка нижнього по довжині сердечника може усуватися, оскільки додаткова обгортка (наприклад, зовнішня обгортка, використовувана для обгортання кінцевого порожнистого фільтра) може потребуватися для об‘єднання різних сегментів фільтра. Однак, буде зрозумілим, що (наприклад, тиснена) перша внутрішня обгортка з масою, наприклад 80 2 г/м , може надавати можливість використовувати зовнішню обгортку меншої маси, наприклад 40 2 г/м , все ще забезпечуючи достатню твердість на порожньому кінці. Перша внутрішня обгортка і/або друга внутрішня обгортка можуть забарвлюватися або пігментуватися для покращення відмітності кінцевого зовнішнього вигляду. Переважно, колір або відтінок контрастує з, наприклад, білим фільтрувальним матеріалом. Перша внутрішня обгортка не повинна обов‘язково виступати за нижній по довжині кінець нижнього по довжині сердечника. У таких прикладах нижній по довжині сердечник і перша внутрішня обгортка може обгортатися другою внутрішньою обгорткою (що є традиційним для 7 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 відомого фільтрувального елемента "CPA" цього типу) перед обгортанням (важкою обгорткою) зовнішньою обгорткою, яка формує порожнину при складанні кінцевого порожнистого фільтра. В інших прикладах друга внутрішня обгортка може усуватися. Буде зрозумілим, що ці приклади будуть створювати різні кінцеві зовнішні вигляди для прикладів, у яких перша внутрішня обгортка проходить вниз по довжині (або для формування) порожньої секції кінцевого фільтра. У цигарці з фільтром згідно з винаходом фільтр винаходу (або фільтр, який містить фільтрувальний елемент винаходу) з‘єднаний з обгорнутим тютюновим стрижнем одним своїм кінцем в напрямі до тютюну. Фільтр може, наприклад, з‘єднуватися з обгорнутим тютюновим стрижнем кріпильним обідком [який кріпить по коловому периметру тільки сусідні кінці (обгорнутого) фільтра і фільтрувального стрижня з полишенням більшості фільтрувальної обгортки непокритою] або, більш переважно, обгортанням обгорткою по всій довжині (яка кріпить по коловому периметру увесь фільтр і сусідній кінець тютюнового стрижня). Цигарка може мати кріпильну обгортку (наприклад, з цупкого кріпильного паперу) разом із зовнішньою обгорткою фільтра для надання бажаної (наприклад, додатково підвищеної) цупкості кінцевій цигарці з порожнистим фільтром. Будь-який фільтр або цигарка з фільтром згідно з винаходом може бути непровітрюваним або може провітрюватися способами, добре відомими в рівні техніки, наприклад шляхом використання попередньо перфорованої або повітропроникної обгортки (обгортки фільтра) і/або лазерної перфорації обгортки (обгортки фільтра) і кріпильної обгортки. Вентиляційна обгортка для кріплення по всій довжині фільтра може подібним чином бути повітропроникною або мати вентиляційні отвори і у провітрюваних виробах, де присутні як обгортка фільтра так і кріпильна обгортка, вентиляційні отвори в кріпильній обгортці будуть зазвичай знаходитися співвісно з вентиляційними отворами в обгортці фільтра. Вентиляційні отвори в обгортці фільтра або в кріпильній обгортці, або одночасно в обох з них, можуть виконуватися лазером під час виготовлення фільтра або цигарки з фільтром. Там, де вентиляція у фільтрі або цигарці з фільтром згідно з винаходом локалізована в поздовжньому напрямі виробу, який містить добавку, наприклад активоване вугілля, ця локалізація переважно передбачає одну або дві ділянки, вибрані зверху по довжині, знизу по довжині і на рівні з добавкою. Таким чином, вентиляція у фільтрі або цигарці з фільтром згідно з винаходом може локалізуватися в поздовжньому напрямі фільтра або цигарки з фільтром, наприклад однією або двома ділянками, вибраними зверху по довжині, знизу по довжині і врівень з карманом (або клаптиком або частиною) з добавкою в залежності від необхідних вентиляційних і фільтрувальних характеристик. Переважно, вентиляція у фільтрі або цигарці з фільтром згідно з винаходом може локалізуватися в поздовжньому напрямі фільтра або цигарки з фільтром, наприклад врівень з додатковим елементом, який є "Активним Ацетатним" фільтром або фільтрувальним елементом, як описано вище. Часто надають перевагу вентиляції зверху по довжині і/або врівень з, наприклад, карманом з першою добавкою (якщо вона є). Тут може бути вентиляція між частинами (або карманами або клаптиками) з другою добавкою, коли присутні дві або більша кількість таких частин. Згідно з винаходом у подальшому аспекті надається багатосегментний стрижень, який містить певну кількість (наприклад, 2, 4, 6 і так далі) фільтрів (або фільтрувальних елементів), як описано вище, і/або які тут з‘єднуються торець в торець з дзеркальним відображенням. Багатосегментні стрижні і способи їх виготовлення відомі в рівні техніки. Представлений винахід тепер буде ілюструватися з посиланням на наступні приклади і додані креслення, на яких ФІГУРА 1 схематично зображає порожнистий фільтр згідно з першим прикладом винаходу; ФІГУРА 2 схематично зображає порожнистий фільтр згідно з другим прикладом винаходу; ФІГУРА 3 схематично зображає порожнистий фільтр згідно з подальшим прикладом винаходу; і ФІГУРА 4 схематично зображає порожнистий фільтр згідно з іншим подальшим прикладом винаходу. Приклади Фігура 1 зображає "Порожнистий SPF" (кінець фільтра), який є прикладом винаходу. Фільтр містить поздовжній циліндричний сердечник, який має нижній по довжині елемент (1) і додатковий елемент (3), який містить матеріал для фільтрування тютюнового диму. Нижній по довжині елемент (1) має екструдовану частину з HDPE(поліетилен високої густини) довжиною 5мм у формі поздовжньої циліндричної трубки, яка має шість розташованих через певні проміжки ребер, які виступають радіально всередину до поздовжнього внутрішнього тіла у формі додаткової порожнистої циліндричної трубки. Ребра (разом з радіально внутрішньою поверхнею циліндричної трубки і радіально зовнішньою поверхнею внутрішнього тіла) формують шість поздовжніх каналів. Порожнисте трубчасте внутрішнє тіло формує додатковий поздовжній канал. Профіль поперечного перерізу частини (1) з HDPE зображений позицією (2) 8 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 на Фігурі 1. Додатковий елемент (3) містить циліндричну заглушку з матеріалу для фільтрування тютюнового диму у формі ацетатцелюлозних волокон і має довжину 18мм. Додатковий елемент (3) примикає до верхнього по довжині кінця екструдованого нижнього по довжині елемента (1), а 2 елементи (3) і (1) з‘єднуються з використанням обгортки (4) з масою 27 г/м , яка накладається 2 за допомогою способу, добре відомого в рівні техніки. Зовнішня обгортка (5) з масою 100 г/м накладається на поздовжній сердечник (тобто, елементи (3) і (1)) для повного обгортання його; нижній по довжині кінець зовнішньої обгортки (5) виступає за нижній по довжині кінець поздовжнього сердечника [і нижній по довжині елемент (1), який нею обгорнутий] для формування трубчастої порожнини або виїмки (6) довжиною 4мм на нижньому по довжині кінці фільтра. Зовнішня обгортка накладається за допомогою способу, добре відомого в рівні техніки. Це надає порожнистий фільтр загальною довжиною 27мм. Буде зрозумілим, що об‘єднання порожнини (6) і нижнього по довжині елемента (1) з нижнім по довжині кінцем (ротовим кінцем) з поперечним перерізом (2), який містить канали, які проходять в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця сердечника/нижнього по довжині елемента, надає дуже відмітний кінцевий зовнішній вигляд, який важко підробити. Фігура 2 зображає подальший приклад "Порожнистого SPF" (кінця), який є прикладом винаходу. Фільтр містить поздовжній циліндричний сердечник, який містить нижній по довжині елемент (1a), перший додатковий елемент (3a), який містить матеріал для фільтрування тютюнового диму, і другий додатковий елемент (7a), який містить матеріал для фільтрування тютюнового диму. Нижній по довжині елемент (1a) містить екструдовану частину з HDPE довжиною 5мм у формі поздовжньої циліндричної трубки, яка має шість розташованих через певні проміжки ребер, які виступають радіально всередину до поздовжнього внутрішнього тіла у формі додаткової порожнистої циліндричної трубки. Ребра (разом з радіально внутрішньою поверхнею циліндричної трубки і радіально зовнішньою поверхнею внутрішнього тіла) формують шість поздовжніх каналів. Порожнисте трубчасте внутрішнє тіло формує додатковий поздовжній канал. Таким чином, профіль поперечного перерізу частини з HDPE (1a) подібний до профілю поперечного перерізу (2), зображеного на Фігурі 1. Перший додатковий елемент (3a) є циліндричною заглушкою з матеріалу для фільтрування тютюнового диму у формі ацетатцелюлозних волокон довжиною 8мм, яка розташована безпосередньо зверху по довжині від екструдованої частини (1a). Другий додатковий елемент (7a) є "активним ацетатним" сегментом у формі циліндричної заглушки з матеріалу для фільтрування тютюнового диму у формі ацетатцелюлозних волокон, який містить сипку добавку у формі активованого вуглецю. Другий додатковий елемент (7a) має довжину 10мм і розташований на верхньому по довжині кінці фільтра (цей кінець повинен з‘єднуватися з тютюновим стрижнем у кінцевій цигарці з фільтром). Фільтрувальні сегменти (1a), (3a) і (7a) з‘єднуються між собою з використанням 2 обгортки (4) з масою 27 г/м за допомогою способу, добре відомого в рівні техніки. Зовнішня 2 обгортка (5) з масою 100 г/м накладається на поздовжній сердечник (тобто, елементи (7a), (3a) і (1a)) для повного обгортання його; нижній по довжині кінець зовнішньої обгортки (5) виступає за нижній по довжині кінець поздовжнього сердечника [і нижній по довжині елемент (1a), якою він обгорнутий] для формування трубчастої порожнини або виїмки (6) довжиною 4мм на нижньому по довжині кінці фільтра. Зовнішню обгортку накладають за допомогою способу, добре відомого в рівні техніки. Це надає порожнистий фільтр загальною довжиною 27мм. Знову буде зрозумілим, що об‘єднання порожнини (6) і нижнього по довжині елемента (1a) з нижнім по довжині кінцем (ротовим кінцем) з поперечним перерізом (2), який містить канали, які проходять в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця сердечника, надає дуже відмітний кінцевий зовнішній вигляд, який важко підробити. Фігура 3 зображає "Порожнистий CPA" кінець фільтра, який є прикладом винаходу. Фільтр містить поздовжній (наприклад, циліндричний) сердечник, який містить нижній сердечник (8) і додатковий елемент (11), розташований зверху по довжині від нижнього по довжині сердечника. Додатковий елемент (11) є "активним ацетатним" сегментом довжиною 15мм у формі циліндричної заглушки з матеріалу для фільтрування тютюнового диму у формі ацетатцелюлозних волокон, який містить сипку добавку у формі активованого вугілля. Нижній по довжині сердечник (8) єпоздовжньою циліндричною заглушкою довжиною 8мм, яка містить 2 ацетатцелюлозні волокна, обгорнуті першою внутрішньою обгорткою (9), яка має масу 80 г/м . Обгортка, яка формує внутрішню обгортку (9), тиснена по частині своєї довжини з 15 канавками глибиною приблизно 0,45мм і кроком приблизно 1,5мм. Заглушку обгортають внутрішньою обгорткою так, що вона оточена ділянкою нетисненої обгортки по своїй довжині приблизно 4мм («стрижнева ділянка») на своєму верхньому по довжині кінці і оточена ділянкою тисненої обгортки («рифлена ділянка») на решті 4мм довжини на своєму нижньому по довжині кінці; 9 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 тиснена ділянка («рифлена ділянка») внутрішньої обгортки виступає вниз по довжині за нижній по довжині кінець заглушки на додаткові 4мм. Нижній по довжині сердечник (8) і додатковий елемент (11) з‘єднуються між собою зовнішньою обгорткою (12) у формі цупкої обгортки масою 2 50 г/м , при цьому нижній по довжині кінець зовнішньої обгортки (12) також виступає на 4мм за нижній по довжині кінець сердечника (8), яким він обгорнутий, для формування [разом з внутрішньою обгорткою (9)] трубчастої порожнини довжиною 4мм на нижньому по довжині кінці фільтра. Тиснена ділянка внутрішньої обгортки (9) формує із зовнішньою обгорткою (12), яка накладена на внутрішню обгортку, п‘ятнадцять канавок або каналів, які проходять в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця нижнього по довжині сердечника у нижній по довжині сердечник, і які проходять в поздовжньому напрямі вниз по довжині від нижнього по довжині кінця нижнього по довжині сердечника в порожнину/виїмку. Буде зрозумілим, що об‘єднання цупкої зовнішньої обгортки (12) і тисненої внутрішньої обгортки (9) створює тверду порожнину (10) довжиною 4мм з відмітним зовнішнім виглядом рифленого кінця, утвореним тисненою структурою внутрішньої обгортки (9) і зовнішньої обгортки (12). Фігура 4 зображає “Порожнистий CPA” кінець фільтра, який є подальшим прикладом винаходу. Фільтр містить поздовжній (наприклад, циліндричний) сердечник, який містить нижній по довжині сердечник (8a) і додатковий елемент (11), розташований зверху по довжині від нижнього по довжині сердечника. Додатковий елемент (11) є "активним ацетатним" сегментом довжиною 12 мм у формі циліндричної заглушки з матеріалу для фільтрування тютюнового диму у формі ацетатцелюлозних волокон, який містить сипку добавку у формі активованого вугілля. Нижній по довжині сердечник (8a) є поздовжньою циліндричною заглушкою довжиною 11мм, яка містить ацетатцелюлозні волокна, обгорнуті першою внутрішньою обгорткою (9a), яка 2 має масу 80 г/м . Обгортка, яка формує внутрішню обгортку (9a), тиснена на частині своєї довжини з 15 канавками глибиною приблизно 0,45мм і кроком приблизно 1,5мм. Заглушка обгортається внутрішньою обгорткою (9a) так, що вона оточена ділянкою нетисненої обгортки по своїй довжині приблизно 5мм («стрижнева ділянка») на своєму верхньому по довжині кінці і оточена ділянкою тисненої обгортки («рифлена ділянка») по решті 6мм довжини на своєму нижньому по довжині кінці. Нижній по довжині сердечник (8a) і додатковий елемент (11) 2 з‘єднуються між собою зовнішньою обгорткою (12a) у формі цупкої обгортки масою 100 г/м ; нижній по довжині кінець зовнішньої обгортки (12) виступає на 4мм за нижній по довжині кінець нижнього по довжині сердечника (8a), якою він обгорнутий, для формування трубчастої порожнини довжиною 4мм на нижньому по довжині кінці фільтра. Внутрішня обгортка (9a) формує із зовнішньою обгорткою (12a) п‘ятнадцять канавок або каналів, які проходять в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця нижнього по довжині сердечника і видимі у виїмці/порожнині, сформованій зовнішньою обгорткою (12a). Буде зрозумілим, що об‘єднання виїмки і рифленого кінця нижнього по довжині сердечника (8а), сформованим тисненою структурою внутрішньої обгортки (9) і зовнішньої обгортки 12, надає відмітний кінцевий зовнішній вигляд, видимий з кінця цигарки з фільтром. Буде зрозумілим, що вищеописані фільтри, які включають багатосегментні порожнисті фільтри, можуть виготовлятися традиційними засобами. Буде зрозумілим, що вищеописані фільтри можуть використовуватися для виготовлення цигарок з фільтром традиційними засобами. Наприклад, фільтр винаходу може кріпитися до обгорнутого тютюнового стрижня своїм одним кінцем в напрямі до тютюну. Фільтр може, наприклад, кріпитися до обгорнутого тютюнового стрижня кріпильним обідком [який з‘єднує по коловому периметру тільки сусідні кінці (обгорнутого) фільтра і стрижня з полишенням більшості обгортки фільтра непокритою] або, більш переважно, кріпильною обгорткою, яка охоплює всю довжину фільтра (яка кріпить по коловому периметру увесь фільтр і сусідній кінець тютюнового стрижня). Цигарка може мати кріпильну обгортку (наприклад, з цупкого кріпильного паперу) разом із зовнішньою обгорткою фільтра для надання бажаної (наприклад, додатково підвищеної) цупкості кінцевій цигарці з порожнистим фільтром. ФОРМУЛА ВИНАХОДУ 55 60 1. Фільтр тютюнового диму або фільтрувальний елемент, який містить поздовжній сердечник, який містить матеріал для фільтрування тютюнового диму, зовнішню обгортку, якою обгорнутий поздовжній сердечник, при цьому поздовжній сердечник містить принаймні один канал, який проходить в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця сердечника, при цьому: (a) поздовжній сердечник містить порожнисту трубку з матеріалу для фільтрування тютюнового диму, яка не проходить по всій довжині сердечника; або 10 UA 112313 C2 5 10 15 20 25 30 35 40 45 50 55 60 (b) поздовжній сердечник містить нижній по довжині елемент, який містить поздовжню трубку, яка має розташовані через проміжки ребер, які виступають головним чином всередину до поздовжнього внутрішнього тіла, при цьому ребра формують між собою поздовжні канали; або (c) поздовжній сердечник містить нижній по довжині елемент, який містить поздовжній нижній по довжині сердечник з матеріалу для фільтрування тютюнового диму, першу повітропроникну внутрішню обгортку, якою обгорнутий нижній по довжині сердечник, і другу внутрішню обгортку, якою обгорнута перша внутрішня обгортка, при цьому перша внутрішня обгортка має профільовану зовнішню поверхню, яка формує з другою внутрішньою обгорткою або зовнішньою обгорткою принаймні один поздовжній канал, який проходить в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця нижнього по довжині сердечника, і який проходить тільки по частині довжини нижнього по довжині сердечника; і при цьому нижній по довжині кінець зовнішньої обгортки і/або нижній по довжині кінець першої внутрішньої обгортки виступає за нижній по довжині кінець сердечника, якою він обгорнутий, для формування порожнини на нижньому по довжині кінці фільтра. 2. Фільтр тютюнового диму або фільтрувальний елемент, який містить поздовжній сердечник, який містить матеріал для фільтрування тютюнового диму, і зовнішню обгортку, якою обгорнутий поздовжній сердечник, при цьому поздовжній сердечник містить нижній по довжині елемент, який містить поздовжню трубку, яка має розташовані через проміжки ребра, які виступають головним чином всередину до поздовжнього внутрішнього тіла, при цьому ребра формують між собою поздовжні канали, і при цьому нижній по довжині кінець зовнішньої обгортки виступає за нижній по довжині кінець сердечника, якою він обгорнутий, для формування порожнини на нижньому по довжині кінці фільтра. 3. Фільтр тютюнового диму або фільтрувальний елемент за п. 2, який відрізняється тим, що внутрішнє тіло є порожнистим внутрішнім тілом, яке має внутрішню(і) стінку(и), яка(і) формує(ють) додатковий поздовжній канал. 4. Фільтр тютюнового диму або фільтрувальний елемент за п. 2, який відрізняється тим, що нижній по довжині елемент сформований як єдиний елемент. 5. Фільтр тютюнового диму або фільтрувальний елемент за п. 2 або 4, який відрізняється тим, що нижній по довжині елемент сформований екструзією. 6. Фільтр тютюнового диму або фільтрувальний елемент, який містить поздовжній сердечник, який містить матеріал для фільтрування тютюнового диму, і зовнішню обгортку, якою обгорнутий поздовжній сердечник, причому поздовжній сердечник містить нижній по довжині елемент, який містить поздовжній нижній по довжині сердечник з матеріалу для фільтрування тютюнового диму, першу внутрішню повітропроникну обгортку, якою обгорнутий нижній по довжині сердечник, і другу внутрішню обгортку, якою обгорнута перша внутрішня обгортка, при цьому перша внутрішня обгортка має профільовану зовнішню поверхню, яка формує з другою внутрішньою обгорткою або зовнішньою обгорткою принаймні один поздовжній канал, який проходить в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця нижнього по довжині сердечника, і який проходить тільки по частині довжини нижнього по довжині сердечника, і при цьому нижній по довжині кінець зовнішньої обгортки і/або нижній по довжині кінець першої внутрішньої обгортки виступає за нижній по довжині кінець сердечника, якою він обгорнутий, для формування порожнини на нижньому по довжині кінці фільтра. 7. Фільтр тютюнового диму або фільтрувальний елемент за п. 6, який відрізняється тим, що поздовжній сердечник містить принаймні один додатковий елемент, який містить матеріал для фільтрування тютюнового диму, зверху по довжині від нижнього по довжині елемента. 8. Фільтр тютюнового диму або фільтрувальний елемент за п. 7, який відрізняється тим, що додатковий елемент містить поздовжню циліндричну заглушку з ацетатцелюлозного фільтрувального матеріалу, яка додатково має обгортку з пористого або непористого матеріалу. 9. Фільтр тютюнового диму або фільтрувальний елемент за п. 7 або п. 8, який відрізняється тим, що додатковий елемент містить поздовжню циліндричну заглушку з ацетатцелюлозного фільтрувального матеріалу, який додатково містить сипку добавку, і яка додатково має обгортку з пористого або непористого матеріалу. 10. Фільтр тютюнового диму або фільтрувальний елемент, який містить поздовжній сердечник, який містить матеріал для фільтрування тютюнового диму, і зовнішню обгортку, якою обгорнутий поздовжній сердечник, причому поздовжній сердечник містить принаймні один канал, який проходить в поздовжньому напрямі вгору по довжині від нижнього по довжині кінця сердечника, і при цьому нижній по довжині кінець зовнішньої обгортки виступає за нижній по 11 UA 112313 C2 5 10 15 20 довжині кінець сердечника, якою він обгорнутий, для формування порожнини на нижньому по довжині кінці фільтра, при цьому поздовжній сердечник містить порожнисту трубку з матеріалу для фільтрування тютюнового диму, яка не проходить по всій довжині сердечника. 11. Фільтр або фільтрувальний елемент за п. 10, який відрізняється тим, що зовнішня обгортка є папером. 12. Фільтр або фільтрувальний елемент за п. 11, який відрізняється тим, що зовнішня обгортка є папером для обгортання фільтра. 13. Фільтр або фільтрувальний елемент за п. 11 або п. 12, який відрізняється тим, що 2 зовнішня обгортка є папером, який має масу від приблизно 40 до приблизно 120 г/м . 14. Цигарка з фільтром, яка містить фільтр або фільтрувальний елемент за будь-яким попереднім пунктом, з'єднаний з обгорнутим тютюновим стрижнем першим кінцем сердечника в напрямі до тютюну. 15. Багатосегментний стрижень, який містить фільтри або фільтрувальні елементи за будь-яким із пп. 1-13, з'єднаних торець в торець з дзеркальним відображенням. 16. Фільтр тютюнового диму або фільтрувальний елемент, який містить поздовжній сердечник, який містить матеріал для фільтрування тютюнового диму; і зовнішню обгортку, якою обгорнутий поздовжній сердечник; при цьому поздовжній сердечник містить порожнисту трубку з матеріалу для фільтрування тютюнового диму, яка формує канал, який проходить вгору по довжині від нижнього по довжині кінця сердечника, і принаймні один додатковий елемент, який містить матеріал для фільтрування тютюнового диму; і при цьому нижній по довжині кінець зовнішньої обгортки і/або нижній по довжині кінець першої внутрішньої обгортки виступає за нижній по довжині кінець сердечника, якою він обгорнутий, для формування порожнини на нижньому по довжині кінці фільтра. 25 12 UA 112313 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
