Спосіб і пристрій керування швидкістю передачі даних при м’якій передачі обслуговування і під час перемикання між осередками

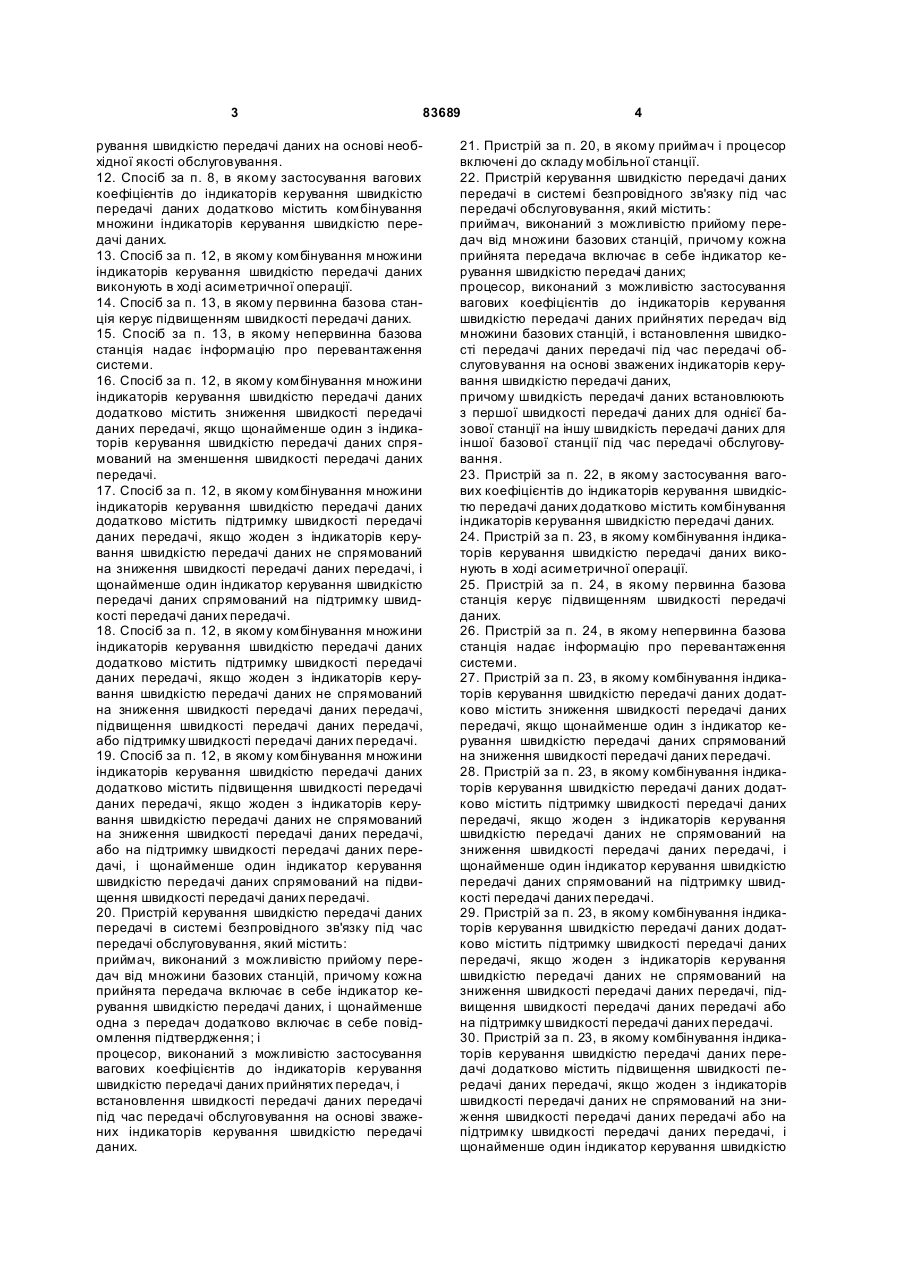

1. Спосіб керування швидкістю передачі даних передачі в системі безпровідного зв'язку, під час передачі обслуговування, який містить етапи: прийом передач від множини базових станцій, в якому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних, і щонайменше одна з передач додатково включає в себе повідомлення-підтвердження; застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач; і встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних. 2. Спосіб за п. 1, в якому етапи прийому, застосування і встановлення виконують в мобільній станції. 3. Спосіб за п. 1, в якому етапи прийому, застосування і встановлення виконують в базовій станції. 4. Спосіб за п. 1, в якому повідомленняпідтвердження приймають тільки від однієї з множини базових станцій. 2 (19) 1 3 83689 рування швидкістю передачі даних на основі необхідної якості обслуговування. 12. Спосіб за п. 8, в якому застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних додатково містить комбінування множини індикаторів керування швидкістю передачі даних. 13. Спосіб за п. 12, в якому комбінування множини індикаторів керування швидкістю передачі даних виконують в ході асиметричної операції. 14. Спосіб за п. 13, в якому первинна базова станція керує підвищенням швидкості передачі даних. 15. Спосіб за п. 13, в якому непервинна базова станція надає інформацію про перевантаження системи. 16. Спосіб за п. 12, в якому комбінування множини індикаторів керування швидкістю передачі даних додатково містить зниження швидкості передачі даних передачі, якщо щонайменше один з індикаторів керування швидкістю передачі даних спрямований на зменшення швидкості передачі даних передачі. 17. Спосіб за п. 12, в якому комбінування множини індикаторів керування швидкістю передачі даних додатково містить підтримку швидкості передачі даних передачі, якщо жоден з індикаторів керування швидкістю передачі даних не спрямований на зниження швидкості передачі даних передачі, і щонайменше один індикатор керування швидкістю передачі даних спрямований на підтримку швидкості передачі даних передачі. 18. Спосіб за п. 12, в якому комбінування множини індикаторів керування швидкістю передачі даних додатково містить підтримку швидкості передачі даних передачі, якщо жоден з індикаторів керування швидкістю передачі даних не спрямований на зниження швидкості передачі даних передачі, підвищення швидкості передачі даних передачі, або підтримку швидкості передачі даних передачі. 19. Спосіб за п. 12, в якому комбінування множини індикаторів керування швидкістю передачі даних додатково містить підвищення швидкості передачі даних передачі, якщо жоден з індикаторів керування швидкістю передачі даних не спрямований на зниження швидкості передачі даних передачі, або на підтримку швидкості передачі даних передачі, і щонайменше один індикатор керування швидкістю передачі даних спрямований на підвищення швидкості передачі даних передачі. 20. Пристрій керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, який містить: приймач, виконаний з можливістю прийому передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних, і щонайменше одна з передач додатково включає в себе повідомлення підтвердження; і процесор, виконаний з можливістю застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач, і встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних. 4 21. Пристрій за п. 20, в якому приймач і процесор включені до складу мобільної станції. 22. Пристрій керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, який містить: приймач, виконаний з можливістю прийому передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних; процесор, виконаний з можливістю застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач від множини базових станцій, і встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних, причому швидкість передачі даних встановлюють з першої швидкості передачі даних для однієї базової станції на іншу швидкість передачі даних для іншої базової станції під час передачі обслуговування. 23. Пристрій за п. 22, в якому застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних додатково містить комбінування індикаторів керування швидкістю передачі даних. 24. Пристрій за п. 23, в якому комбінування індикаторів керування швидкістю передачі даних виконують в ході асиметричної операції. 25. Пристрій за п. 24, в якому первинна базова станція керує підвищенням швидкості передачі даних. 26. Пристрій за п. 24, в якому непервинна базова станція надає інформацію про перевантаження системи. 27. Пристрій за п. 23, в якому комбінування індикаторів керування швидкістю передачі даних додатково містить зниження швидкості передачі даних передачі, якщо щонайменше один з індикатор керування швидкістю передачі даних спрямований на зниження швидкості передачі даних передачі. 28. Пристрій за п. 23, в якому комбінування індикаторів керування швидкістю передачі даних додатково містить підтримку швидкості передачі даних передачі, якщо жоден з індикаторів керування швидкістю передачі даних не спрямований на зниження швидкості передачі даних передачі, і щонайменше один індикатор керування швидкістю передачі даних спрямований на підтримку швидкості передачі даних передачі. 29. Пристрій за п. 23, в якому комбінування індикаторів керування швидкістю передачі даних додатково містить підтримку швидкості передачі даних передачі, якщо жоден з індикаторів керування швидкістю передачі даних не спрямований на зниження швидкості передачі даних передачі, підвищення швидкості передачі даних передачі або на підтримку швидкості передачі даних передачі. 30. Пристрій за п. 23, в якому комбінування індикаторів керування швидкістю передачі даних передачі додатково містить підвищення швидкості передачі даних передачі, якщо жоден з індикаторів швидкості передачі даних не спрямований на зниження швидкості передачі даних передачі або на підтримку швидкості передачі даних передачі, і щонайменше один індикатор керування швидкістю 5 83689 передачі даних спрямований на підвищення швидкості передачі даних передачі. 31. Машинозчитуваний носій інформації, в якому втілений спосіб керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, причому спосіб містить етапи: прийом передач від множини базових станцій, в якій кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних, і щонайменше одна з передач додатково включає в себе повідомлення підтвердження; застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач; і встановлення швидкості передачі даних під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних. 32. Машинозчитуваний носій інформації, в якому втілений спосіб керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, причому спосіб містить етапи: прийом передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних; застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач від множини базових станцій; і встановлення швидкості передачі даних під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних, причому швидкість передачі даних встановлюють з першої швидкості передачі даних для однієї базової станції на іншу швидкість передачі даних для іншої базової станції під час передачі обслуговування. 33. Пристрій керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, який містить: засіб для прийому передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних, і щонайменше одна з передач додатково включає в себе повідомлення підтвердження; і засіб для застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач, і засіб для встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних. 34. Пристрій керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, що містить: засіб для прийому передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних; засіб для застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач від множини базових станцій, і засіб для встановлення швидкості передачі даних передачі під час передачі обслуговування на ос 6 нові зважених індикаторів керування швидкістю передачі даних, причому швидкість передачі даних встановлюють з першої швидкості передачі даних для однієї базової станції на іншу швидкість передачі даних для іншої базової станції під час передачі обслуговування. 35. Мобільна станція, виконана з можливістю керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, що містить: антену; приймач, виконаний з можливістю прийому через антену передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних, і щонайменше одна з передач додатково включає в себе повідомлення-підтвердження; і головний процесор, виконаний з можливістю застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач, і встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних. 36. Базова станція, виконана з можливістю керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, що містить: антену; приймач, виконаний з можливістю прийому через антену передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних, і щонайменше одна з передач додатково включає в себе повідомлення-підтвердження; і контролер базової станції, виконаний з можливістю застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач, і встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних. 37. Мобільна станція, виконана з можливістю керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, що містить: антену; приймач, виконаний з можливістю прийому через антену передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних; головний процесор, виконаний з можливістю застосування вагових коефіцієнтів до індикаторів керування швидкістю передачі даних прийнятих передач від множини базових станцій, і встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних, причому швидкість передачі даних встановлюють з першої швидкості передачі даних для однієї базової станції на іншу швидкість передачі даних для іншої базової станції під час передачі обслуговування. 7 83689 8 38. Базова станція, виконана з можливістю керування швидкістю передачі даних передачі в системі безпровідного зв'язку під час передачі обслуговування, що містить: антену; приймач, виконаний з можливістю прийому через антену передач від множини базових станцій, причому кожна прийнята передача включає в себе індикатор керування швидкістю передачі даних; контролер базової станції, виконаний з можливістю застосування вагових коефіцієнтів до індикато рів керування швидкістю передачі даних прийнятих передач від множини базових станцій, і встановлення швидкості передачі даних передачі під час передачі обслуговування на основі зважених індикаторів керування швидкістю передачі даних, причому швидкість передачі даних встановлюють з першої швидкості передачі даних для однієї базової станції на іншу швидкість передачі даних для іншої базової станції під час передачі обслуговування. У даній заявці на патент заявляється пріоритет відповідно до попередньої [заявки №60/511,254 під назвою "DATA RATE CONTROL IN SHO AND DURING CELL-SWITCHING", поданої 14 жовтня 2003 року, і попередньою заявкою №60/529,135, під назвою "DATA R ATE CONTROL IN SHO AND DURING CELL-SWITCHING", поданої 11 грудня 2003 року], права на обидві з яких належать заявнику даної заявки, і тим самим приведені тут повністю як посилання. Винахід, загалом, стосується безпровідного зв'язку і, більш конкретно, керування швидкістю передачі даних в системі безпровідного зв'язку. Системи безпровідного зв'язку використовуються для багатьох варіантів застосування, включаючи, наприклад, пейджингову передачу даних, безпровідні локальні телефонні лінії (WLL, БЛЛ), Інтернет-телефонію, безпровідні телефонні і супутникові системи зв'язку. Приклад застосування безпровідної телефонної системи являє собою систему стільникового телефонного зв'язку для віддалених абонентів, які часто є мобільними. У типовій стільниковій телефонній системі мобільні абоненти або мобільні станції передають і приймають сигнали з різних базових станцій в межах інфраструктури безпровідної мережі системи зв'язку, під час руху мобільної станції. Сучасні безпровідні системи зв'язку, такі, як системи стільникового телефонного зв'язку, звичайно розроблені так, що дозволяють забезпечувати для великої кількості користувачів або абонентів можливість доступу до спільного середовища зв'язку. Різні технології були розроблені для таких систем безпровідного зв'язку з множинним доступом, включаючи багатостанційний доступ з кодовим розділенням каналів (CDMA), бага тостанційний доступ з часовим розділенням каналів (TDMA), і множинний доступ з розділенням частот (FDMA). Відповідно до таких технологій множинного доступу кодують, модулюють, декодують і демодулюють сигнали, що передаються і що приймаються між великою кількістю користувачів і інфраструктурою безпровідної мережі, забезпечуючи, таким чином, можливість одночасного зв'язку між великою кількістю користувачів, і забезпечуючи відносно велику пропускну здатність для систем зв'язку. У системі безпровідного зв'язку на основі CDMA доступний спектр радіочастот (РЧ) ефективно спільно використовується великою кількістю користувачів. У системах безпровідного зв'язку звичайно передають голосові повідомлення і останнім часом також стали доступними системи з розширеним можливостями по наданню послуг передачі даних. Приклад таких систем зв'язку, що надають послуги передачі даних, може бути представлений системою високошвидкісної передачі даних (HDR, ВШП), яка відповідає специфікації Telecommunications Industry Association/Electronic Industries Alliance (TIA/EIA) cdma2000 High Data Rate Air Interface Specification IS-856, January 2002 (стандарт IS-856). У системі безпровідного зв'язку, такій, як система, побудована на основі CDMA або інших вказаних вище те хнологіях множинного доступу, користувачі часто є мобільними. Під час руху користувачі можуть переміщатися за межі зони обслуговування сектора базової станції або за межі зони обслуговування самої базової станції. Коли користувач, який часто називається мобільним абонентом або мобільною станцією, входить в різні зони обслуговування або виходить з них так, що при цьому користувач ви ходить з однієї зони обслуговування і входить в іншу, для підтримки зв'язку викопують методику, відому, як передача обслуговування. При передачі обслуговування мобільна станція починає зв'язуватися з сектором базової станції, яка для простоти названа тут базовою станцією, в зоні обслуговування, в яку входить абонент, і припиняє зв'язок з базовою станцією в зоні обслуговування, яку він залишає. При використанні технології, яка називається «м'якою передачею обслуговування», під час передачі обслуговування мобільна станція одночасно знаходиться на зв'язку з двома базовими станціями. Іншими словами, мобільний абонент зберігає зв'язок з базовою станцією, зону обслуговування якої мобільний абонент залишає, одночасно встановлюючи зв'язок з базовою станцією, в зону обслуговування якої він входить. При використанні такої технології обидві базові станції спільно або незалежно декодують передачу мобільних станцій. Зв'язок з обома базовими станціями під час м'якої передачі обслуговування знижує шанс втрати виклику або іншого ненавмисного розриву з'єднання. Швидкість передачі даних, яка може підтримуватися кожною з двох базових станцій, що беруть участь в передачі обслуговування, може бути різною, наприклад, через рівень перевантаження 9 83689 відповідної базової станції. Рівень перевантаження в системі може бути визначений шляхом відстеження швидкості передачі даних користувачів, і по силі сигналу, необхідної для отримання необхідної якості обслуговування (QoS, ЯО). Канал зв'язку від мобільного обслуговування до базової станції називається зворотним каналом зв'язку або висхідним каналом зв'язку. У безпровідній системі CDMA пропускна здатність зворотного каналу зв'язку обмежена рівнем взаємних перешкод, і одним з показників ступеню перевантаження осередку є сумарна потужність, що приймається, над рівнем теплового шум у базової станції. Сумарна потужність, що приймається, над рівнем теплового шуму звичайно називається "піднесенням над тепловим шумом" (ROT, ПТШ) і відповідає навантаженню зворотного каналу зв'язку. Як правило, потрібно підтримувати ROT на рівні близькому до заданого значення. Якщо ROT буде дуже високим, зона обслуговування осередку, тобто, відстань, на якій можна підтримувати зв'язок з базовою станцією осередку, меншає, і зворотний канал зв'язку стає менш стабільним. Зменшена зона обслуговування (наприклад, через надто високе значення ROT) може негативно вплинути на швидкість передачі даних, яка може підтримуватися в осередку, і в мобільних станціях, що знаходяться на межі осередку, може статися втрата виклику. Зона обслуговування осередку зменшується при високому значенні ROT через збільшення величини енергії, що передається в мобільні станції для забезпечення необхідного рівня енергії в базовій станції. Звичайно мобільні абоненти в деякій мірі обмежені по рівню енергії, що передається, якою вони володіють, і, таким чином, вимога збільшення потужності передачі відповідає зменшенню дальності дії. Низьке значення ROT може вказувати на те, що зворотний канал зв'язку не сильно завантажений, що вказує на те, що потенційно доступна можливість підвищення швидкості передачі даних не використовується. Якщо базова станція і мобільний абонент, що бере участь в передачі обслуговування, можуть підтримувати різні швидкості передачі даних, тоді швидкість передачі даних мобільної станції під час передачі обслуговування може не бути оптимальною. Наприклад, якщо базова станція, в яку виконують передачу мобільного обслуговування, може підтримувати більш високу швидкість передачі даних, ніж використовується в даний момент мобільним абонентом, тоді мобільний абонент, можливо, працює на більш низькій швидкості передачі даних, ніж можливо, і при цьому може відбуватися недовикористання системних ресурсів. Якщо базова станція, в яку передають мобільний абонент, не може підтримувати таку ж високу швидкість передачі даних, на якій працює мобільний абонент, тоді мобільний абонент може створювати збільшений рівень перешкод для інших користувачів і може погіршити робочі характеристики системи. Форма керування швидкістю передачі даних в області м'якої передачі обслуговування може бути досягнута по узгодженню між базовими станціями. Однак узгодження між базовими станціями через інфраструктур у або канал безпосереднього зв'язку 10 між базовими станціями може виконуватися повільно, або між двома базовими станціями може не бути забезпечена підтримка узгодження. Таким чином, в даній галузі техніки існує потреба в поліпшенні керування швидкістю передачі поширюваних даних під час передачі обслуговування в безпровідного системі зв'язку. Розкриті тут варіанти здійснення направлені на розв'язання вказаних вище проблем за допомогою способу і пристрою для керування швидкістю передачі даних в системі безпровідного зв'язку під час передачі обслуговування. Передачу мобільної станції приймає і декодує множина базових станцій, що знаходяться в списку передачі обслуговування мобільної станції. Будь-яка базова станція в списку передачі обслуговування, яка успішно декодує передачу повідомлення, передає в мобільну станцію підтвердження про прийом інформації по низхідному каналу зв'язку. Мобільна станція потім визначає команду керування швидкістю передачі даних на основі сигналів, що передаються з базових станцій, які включають в себе повідомлення підтвердження. Мобільна станція регулює свою швидкість передачі даних відповідно до команди керування швидкістю. У іншому аспекті, базовій станції, яка не є тією базовою станцією, яка передала повідомлення підтвердження, може знадобитися передати в мобільну станцію команду на встановлення необхідної швидкості передачі даних. Базова станція, яка повинна передати команду встановлення швидкості передачі даних, може являти собою первинну базову станцію, яка має певну якість обслуговування (QoS) і іншу інформацію планування, або базова станція може бути не первинною базовою станцією, яка сильно перевантажена і для якої потрібно зменшити швидкість передачі даних. Мобільна станція може потім використати команду встановлення необхідної швидкості передачі даних при визначенні швидкості передачі даних на основі команд швидкості передачі даних з первинної базової станції і з не первинних базових станцій. Керування швидкістю передачі даних в системі безпровідного зв'язку під час передачі обслуговування може включати в себе прийом повідомлень, що передаються від множини базових станцій, подальше визначення безлічі команд керування швидкістю передачі даних за відповідним прийнятим повідомленнями від множини базових станцій. Команди керування швидкістю передачі даних потім можуть бути скомбіновані, що дозволяє відрегулювати швидкість передачі даних відповідно до скомбінованих команд керування швидкістю. У разі автоматичного повторення запиту (ARQ, АПЗ), не перевантажені базові станції при передачі обслуговування можуть декодувати дані, що передаються, незалежно і можуть асинхронно передавати підтвердження (ACK). Асинхронна передача ACK приводить до проблем синхронізації при передачі команди керування швидкістю. Базові станції, які не підтверджують передачу ACK, можуть не передавати команду керування швидкістю, що можна інтерпретувати як стан HOLD утримання команди керування швидкістю. Аспекти, що стосу 11 83689 ються цього сценарію, описані, що ефективно забезпечує можливості комбінування команд керування швидкістю при передачі обслуговування, при отриманні ACK від множини не скоординованих базових станцій. Комбінування команд керування швидкістю може включати в себе застосування вагових коефіцієнтів до прийнятих команд керування швидкістю. Наприклад, команді керування швидкістю первинної базової станції може бути призначений більший ваговий коефіцієнт, ніж командам з не первинних базових станцій. Комбінування команд швидкості передачі даних також може включати в себе встановлення команди керування швидкістю на основі необхідної якості обслуговування для первинної базової станції так, щоб первинна базова станція керувала підвищенням швидкості передачі даних, і не первинні базові станції забезпечували б керування швидкістю передачі даних на основі ступеня завантаження системи. Додатковий аспект комбінування команд керування швидкістю передачі даних від множини базових станцій включає в себе зменшення швидкості передачі даних, якщо щонайменше одна з команд швидкості передачі даних спрямована на зменшення швидкості передачі даних. Інший аспект комбінування команд керування швидкістю передачі даних включає в себе підтримку швидкості передачі даних, якщо жодна з команд встановлення швидкості передачі даних не вказує зменшення швидкості передачі даних, і щонайменше одна з команд встановлення швидкості передачі даних являє собою команду підтримки швидкості передачі даних, наприклад, якщо команда встановлення швидкості передачі даних являє собою нульову команду. Ще один аспект комбінування команд керування швидкістю передачі даних включає в себе підтримку швидкості передачі даних, якщо жодна з команд швидкості передачі даних не спрямована на зменшення швидкості передачі даних, збільшення швидкості передачі даних або не являє собою команду на підтримку швидкості передачі даних, але замість цього являє собою іншу команду, таку, як нульова команда. Інший аспект комбінування команд керування швидкістю включає в себе збільшення швидкості передачі даних, якщо жодна з команд швидкості передачі даних не спрямована на зменшення швидкості передачі даних або не є командою на підтримку швидкості передачі даних, і щонайменше одна команда швидкості передачі даних спрямована на збільшення швидкості передачі даних. Інші властивості і переваги даного винаходу будуть зрозумілі з наступного опису зразкових варіантів здійснення, які ілюструють аспекти винаходу на прикладі. На Фіг.1 представлені ділянки системи 100 зв'язку, побудованої відповідно до даного винаходу. На Фіг.2 показана блок-схема, що ілюструє пристрій безпровідного зв'язку під час передачі обслуговування між двома базовими станціями. На Фіг.3 показана схема послідовності операцій, що ілюстр ує технологію комбінування індикаторів керування швидкістю передачі даних для 12 спільного/групового керування швидкістю передачі даних. На Фіг.4 показана схема послідовності операцій, що ілюстр ує те хнологію комбінування керування швидкістю передачі даних для виділеного каналу швидкості передачі даних. На Фіг.5 показана блок-схема пристрою безпровідного зв'язку, побудованого відповідно до зразкового варіанту здійснення даного винаходу. Слово "зразковий", що використовується тут, має на увазі "служить як приклад, випадок або ілюстрація". Будь-який варіант здійснення, описаний тут як "зразковий", не обов'язково потрібно розглядати як переважний або володіючий перевагою над іншими варіантами здійснення. На Фіг.1 показані частини системи 100 зв'язку, побудованої відповідно до даного винаходу. Система 100 зв'язку включає в себе інфраструктуру 101, безліч безпровідних пристроїв зв'язку (WCD) або мобільних станцій (MS, MC) 104 і 105, і пристроїв 122 і 124 зв'язку по наземній лінії зв'язку. Загалом, WCD можуть бути або мобільними або фіксованими, і термін "WCD" буде використовуватися як термін, що замінює "MS" і "мобільний абонент", і навпаки. Інфраструктура 101 включає в себе такі компоненти, як базова станція 102, контролери 106 базової станції, центри 108 мобільної комутації, комутовану мережу 120 і т. п. В одному варіанті здійснення базова станція 102 інтегрована з контролером 106 базової станції, а в інших варіантах здійснення базова станція 102 і контролер 106 базової станції являють собою окремі компоненти. Різні типи комутованих мереж 120 можна використовувати для спрямування сигналів в системі 100 зв'язку, наприклад, комутована мережа 120 може являти собою комутовану телефонну мережу загального користування (PSTN, КTЗК). Термін "прямий канал зв'язку" означає шлях сигналу від інфраструктури 101 до WCD 104, 105, і термін "зворотний канал зв'язку" означає шлях сигналу від WCD до інфраструктури. Як показано на Фіг.1, WCD 104 і 105 приймає сигнали 132 і 136 по прямому каналу зв'язку і передає сигнали 134 і 138 по зворотному каналу зв'язку. Загалом, сигнали, передані з WCD 104 і 105, призначені для прийому іншим пристроєм зв'язку, таким, як інший віддалений модуль, або пристрій 122 і 124 наземних лінії зв'язку, відповідно, і їх спрямовують через комутовану мережу 120. Наприклад, якщо сигнал 134, переданий з ініціюючого WCD 104, призначений для прийому WCD 105 призначення, цей сигнал спрямовують через інфраструктур у, і сигнал 136 передають по прямому каналу зв'язку в WCD 105 призначення. Звичайний пристрій зв'язку, такий, як WCD, або пристрій наземної лінії зв'язку, може бути одночасно ініціатором і призначенням для сигналів. Приклади WCD 104 включають в себе стільникові телефони, персональні комп'ютери з можливістю безпровідного зв'язку і кишенькові персональні комп'ютери (КПК) і інші безпровідні пристрої. Система 100 зв'язку може бути розроблена так, що вона буде підтримувати один або декілька стандартів безпровідного зв'язку. Наприклад, стандарти 13 83689 можуть включати в себе такі стандарти, як ТІА/ЕІА - 95-В (IS-95), ТІА/ЕІА - 98-С (IS-98), cdma2000, Wideband (широкосмугова) CDMA (WCDMA) і інші. На Фіг.2 показана блок-схема, що ілюструє WCD 202 під час передачі обслуговування між двома базовими станціями 204 і 206. Як показано на Фіг.2, пристрій 202 WCD зв'язаний з двома базовими станціями 204 і 206. На цій ілюстрації первинна базова станція 204 (BSl) являє собою базову станцію, в зоні обслуговування якої в цей час знаходиться WCD 202, і не первинна базова станція 206 (BS2) являє собою базову станцію, в зону обслуговування якої входить WCD 202. Проект партнерства третього покоління 2 (3GPP2), який являє собою проект співпраці по встановленню специфікацій для систем зв'язку третього покоління (3G), що об'єднує інтереси Північної Америки і Азії з розробки глобальних специфікацій для розвитку мережі міжсистемних операцій в стільникових радіотелекомунікаціях ANSI/TIA/EIA*41 третього покоління отримав пропозиції на розробку технології керування швидкістю передачі даних від однієї або декількох базових станцій під час передачі обслуговувань. Відповідно до цих пропозицій, базова станція, керуюча WCD, передає спеціальну команду керування швидкістю передачі (біт з трьома станами), яка може представляти одне з ВГОРУ, ВТРИМУВАТИ або ВНИЗ (UP, HOLD або DOWN), що означає збільшення, утримання або зменшення швидкості або відношення трафіка до пілот-сигналу при наступній передачі. Якщо WCD знаходиться в стані м'якої передачі обслуговування, команди керування швидкістю передачі можуть бути прийняті від різних базових станцій. Команди по керуванню швидкістю передачі з різних базових станцій можуть бути скомбіновані для отримання команди ефективного керування швидкістю передачі даних. Недолік такого підходу виявляється, коли базова станція і WCD використовують технології, які називаються гібридним автоматичним запитом на повторну передачу даних (HARQ, ГАЗМ), для поліпшення робочих характеристик системи. Коли дозволений режим HARQ, мобільна станція передає одну і ту ж або іншу кодовану копію того ж пакету поки базова станція не підтвердить передачу пакету. Мобільна станція передає новий пакет з новою швидкістю передачі даних тільки, коли вона успішно передасть попередній пакет або передасть попередній пакет максимальна дозволена кількість разів. Мобільна станція успішно передає пакет, якщо вона приймає підтвердження (ACK) щонайменше від однієї базової станції з списку м'якої передачі обслуговування. Завдяки цьому, базова станція в режимі м'якої передачі обслуговування передає команду керування швидкість UP або DOWN тільки, коли вона успішно декодувала пакет, і передає повідомлення ACK по прямому каналу підтвердження (F-ACKCH, П-КПІДТВ) базової станції. Команда HOLD відповідає відсутності передачі по каналу керування швидкістю, і дозволяє зекономити енергію, коли базова станція не чекає нової передачі від мобільної станції. Оскільки якість повідомлення, що передається, прийнятого різними базовими станціями, може бути різ 14 ною, не всі базові станції зі списку м'якої передачі обслуговування мобільних станцій передають ACK в мобільний абонент одночасно. Підхід спеціального керування швидкістю передачі даних, який працює без HARQ, може бути повторно визначений в системі, в якій одночасно використовується як м'яка передача обслуговування між різними базовими станціями, так і HARQ, для поліпшення робочих характеристик. У прикладі варіанту здійснення, WCD відстежує прямі канали керування швидкістю (F-RCCH, П-КОКС) базової станції, коли він приймає повідомлення (ACK) підтвердження по прямому каналу підтвердження (F-ACKCH) від базової станції. Проблема з таким підходом може виникнути, якщо WCD 202 знаходиться в стані м'якої передачі обслуговування з первинною базовою станцією 204 і не первинною базовою станцією 206, і WCD 202 приймає ACK тільки від не первинної базової станції 206. Навіть при тому, що 204 є первинною базовою станцією і може приймати велику потужність взаємних перешкод від WCD 202, мало завантажена базова станція 206 може декодувати передачі мобільної станції і передавати команду керування швидкістю передачі разом з ACK, яка просить, щоб WCD 202 виконав команду UP відносно своєї швидкості передачі даних. Якщо це відбувається, первинна базова станція 204 може не мати можливості керувати швидкістю передачі даних WCD 202 з використанням команд керування швидкістю. Виключення з цього правила відбувається після того, як буде передана остання передача, відповідна пакету даних, в цей час WCD відстежує всі F-RCCH, які призначені WCD, незалежно від того, чи приймає WCD команду ACK від BS чи ні. Однак ця схема дуже чутлива до помилок при передачі сигналів керування, включаючи помилки зворотного каналу керування пакетними даними (R-PDCCH, 3-ККПД) і помилки прямого каналу підтвердження (F-ACKCH). Наприклад, R-PDCCH містить інформацію керування, яка вказує швидкості переданих даних по каналу передачі даних/пакету, і номер передачі пакету (який також називається номером підпакету). Номер підпакету означає, скільки разів пакет був переданий, і його не можна було успішно декодувати на базовій станції. Якщо номер підпакету дорівнює максимальній кількості дозволених передач, тоді поточна передача каналу пакету являє собою останню передачу для правильної доставки пакету в BS. Якщо BS не може декодувати передачу R-PDCCH від WCD, тоді BS не буде мати інформації про те, що підпакет являє собою останній підпакет, і що MS потрібно передати індикатор керування швидкістю. MS буде інтерпретувати відсутність передачі по каналу F-RCCH, як команду HOLD (утримання). Команда HOLD не дозволяє WCD підвищувати швидкість передачі даних, навіть при тому, що BS не мала наміру передати команду HOLD, і може підтримувати трафік з більш високою швидкістю передачі даних. У іншому варіанті здійснення мобільна станція відстежує команду керування швидкістю передачі даних тільки від первинної базової станції. При такому підході не первинні базові станції можуть приймати взаємну перешкоду від мобільної стан 15 83689 ції, і не мають можливості керувати мобільною станцією. Крім того, мобільна станція переміщається, при цьому вона може входити в зону обслуговування іншої базової станції і може проводити перемикання між осередками. Під час перемикання між осередками MS зв'язується з первинною BS1 204, передаючи задану кількість фреймів перемикання, які вказують, що не первинна BS2 206 стане первинною базовою станцією. Перемикання між базовими станціями закінчується, коли MS приймає індикатор закінчення перемикання з старої первинної BS1 204, або коли буде відправлена задана кількість фреймів перемикання. Операція керування швидкістю передачі даних від первинної базової станції явно не визначена під час інтервалу перемикання. Нижче приведений опис деяких різних методик, які можна використати під час м'я кої передачі обслуговування і перемикання між осередками, в яких представлені різні проблеми, разом з способами розв'язання цих проблем. Випадок І У цьому варіанті здійснення мобільна станція (MS) приймає повідомлення підтвердження (ACK), передане базовою станцією (BS), якщо декодоване передане повідомлення відповідає пакету, який не був переданий максимальну дозволену кількість разів. Коли MS приймає ACK, вона регулює свою швидкість передачі даних відповідно до біта (бітів) керування швидкістю, переданих з BS, яка підтверджує передачу. Біти керування швидкістю, прийняті мобільною станцією з базових станцій, які не передали ACK, ігноруються. Мобільна станція відстежує біт керування швидкістю від всі х базових станцій тільки, коли попередня передача відповідає пакету, який був переданий максимальну дозволену кількість разів. Такий підхід має ряд переваг. Одна з них полягає в тому, що попередня передача не є останньою передачею пакету, базова станція може прийняти рішення про швидкість передачі даних для наступної передачі, тільки якщо вона підтверджує попередню передачу повідомленням ACK і чекає нову передачу. Крім того, коли базова станція не підтверджує попередню передачу від мобільної станції повідомленням ACK, вона не може передати будь-яку з команд керування швидкістю передачі даних, що забезпечує, таким чином, ефективне використання потужності і упевненість в тому, що біти керування швидкістю будуть ігноруватися і не будуть інтерпретуватися як команда HOLD (утримання) мобільною станцією. Інша перевага полягає в тому, що при такій технології як з первинною, так і з не первинною базовими станціями здійснюється однакова взаємодія. Тому, навіть коли первинна базова станція міняється під час перемикання між осередками, не виявляється вплив на операцію керування швидкістю з базових станцій під час м'якої передачі обслуговування. При використанні такої методики може виникнути проблема, якщо існують незбалансовані навантаження між базовими станціями, що беруть участь в передачі обслуговування. Наприклад, проблема може виникнути, якщо, наприклад, MS 202 виконує м'яку передачу обслуговування від первинної станції BS 204 до не первинної BS 206, і 16 первинна BS 204 повністю завантажена по зворотному каналу зв'язку з перевищенням над тепловим рівнем (ROT) 7дБ, в той час, як не первинна BS 206 має відносно мало завантажений зворотний канал зв'язку, наприклад ROT 2дБ. У такому прикладі незбалансованості навантаження MS 202 може мати кращий зворотний канал зв'язку з не первинної BS 204, оскільки при передачі сигналу від MS 202 на нього впливає менше взаємних перешкод. З іншого боку, зворотний канал зв'язку з первинної BS 204 може бути слабким, навіть при тому, що первинна BS 204 може мати кращий прямий канал зв'язку з MS 202. У такому сценарії не первинна BS 206 може декодувати пакет даних MS 202 і передавати повідомлення підтвердження ACK в MS 202. Оскільки не первинна BS 206 мало завантажена, вона може передавати в MS біт (біти) керування швидкістю передачі даних для підвищення швидкості передачі даних. Первинна BS 204, з іншого боку, може бути повністю завантаженою або перевантаженою, і якщо вона приймає передачу від MS 202 з малим значенням сигнал/шум, вона може не мати можливості декодувати цю передачу і передати підтвердження ACK. Якщо первинна BS 204 не декодує передачу від MS 202, вона не передає команду керування швидкістю передачі даних в MS 202, втрачаючи, таким чином, керування над передачею MS 202, навіть при тому, що вона приймає більше перешкод від MS 202. Якщо MS 202 регулює свою швидкість передачі даних відповідно до біта (бітів) керування швидкістю, що передається мало завантаженою BS 206, і підвищує свою швидкість передачі даних, це може привести до перевантаження первинної BS 204, яка приймає все більше перешкод від MS 202, над якими вона не має можливості здійснювати адекватне керування. Одне з розв'язань такої проблеми полягає в тому, щоб BS 204 декодувала пакети, що передаються MS 202 по зворотному каналу керування пакетними даними (R-PDCCH), і перевіряла швидкість передачі даних. Якщо швидкість передачі даних MS 202 буде вищою, ніж потрібно первинній BS 204, BS 204 може керувати швидкістю передачі даних MS 202, передаючи запит в не первинну BS 206 відправити в MS біт (біти) RC (КШ, керування швидкістю) для зменшення швидкості передачі даних MS. Первинна BS може передавати запит в не первинну BS безпосередньо, або через інфраструктуру системи передачі даних або канал безпосереднього зв'язку між базовими станціями, або використовуючи інші способи, відповідні конфігурації системи. Інша проблема при використанні такої методики (передача підтвердження ACK від BS в MS) полягає в тому, що як первинна BS 204, так і не первинна BS 206 повинні знати вимоги QoS до мобільної станції. У більшості сценаріїв не первинна BS 206, яка декодує передачі MS тільки в рідкісних випадках, не має точну інформацію про QoS і поточні вимоги MS 202. За відсутності вимог до QoS MS 202, не первинна BS 206 не буде мати можливості передати відповідну команду керування швидкістю передачі даних в MS, поки первинна і не первинна BS не узгоджують цю інформацію 17 83689 через канал безпосереднього зв'язку між базовими станціями для обміну цією інформацією. Випадок II У другому варіанті здійснення MS 202 регулює свою швидкість передачі даних відповідно до біту (бітів) RC тільки від первинної BS 204. Іншими словами, MS 202 регулює свою швидкість передачі даних відповідно до біта (бітів) керування швидкістю, що передаються BS 204, яка в цей час позначена як первинна BS, навіть якщо підтвердження ACK буде прийняте від не первинної BS 206. Така методика має перевагу, яка полягає в тому, що, якщо первинній BS не потрібно змінити швидкість передачі даних, вона не буде передавати біт (біти) керування швидкістю, що MS вважає командою HOLD (утримання), і економить енергію в прямому каналі зв'язку (FL, ПК) BS. Таким чином, навіть якщо не первинна BS 206 передає підтвердження ACK в MS, не первинна BS 206 не передає біт (біти) керування швидкістю в MS. Якщо первинна BS 204 перевантажена, вона може передати біт (біти) керування швидкістю DOWN (знизити), і MS регулює свою швидкість передачі даних відповідним чином, навіть якщо не первинна BS передає підтвердження ACK. Відповідно до цього варіанту здійснення, тільки первинна BS 204 повинна містити інформацію про QoS і оновлювати поточні вимоги до мобільної станції. Проблема при використанні такої методики полягає в тому, що не первинна BS 206 не має можливості керування потужністю, яку вона приймає при передачі MS, і яка діє як перешкода при прийомі передач інших MS. У разі незбалансованості втрат при поширенні між прямим каналом зв'язку і зворотним каналом зв'язку, не первинна BS приймає потужність, що не контролюється від MS. Відповідно до варіанту здійснення, ця проблема може бути вирішена тільки, коли не первинна BS 206 запитує первинну BS 204 передати команду керування швидкістю DOWN. He первинна BS може передати запит в первинну BS безпосередньо, або через інфраструктур у системи зв'язку або канал безпосереднього зв'язку між базовими станціями, або з використанням інших способів, відповідних конфігурації системи. При такому підході до керування швидкістю, алгоритм керування швидкістю передачі даних не повністю визначений в середовищі мобільного зв'язку, коли MS 202 виконує функцію перемикання між осередками. Перед перемиканням між осередками BS 204 являє собою первинну BS, в той час як BS 206 являється собою не первинну BS. Через рух мобільного обслуговування, сигнал не первинної BS 206, що приймається, може стати більш сильним, ніж сигнал первинної BS 204. Тому під час перемикання між осередками, MS 202 передає фрейми перемикання, які позначають 206, як її нову первинну BS. Перед тим, як фрейми перемикання будуть декодовані базовою станцією, BS 204 вважає себе первинною BS для MS 202. Проблема виникає, оскільки MS 202 не знає, коли почати вважати BS 206 своєю новою первинною BS, і починати сприймати біт RS від BS 206. Ця проблема може бути вирішена, коли MS 202 сприймає команди керування швидкістю обох пер 18 винної і не первинної BS під час перемикання між осередками і використовує правило OR-of-HOLD (АБО-УТРИ МАННЯ), відповідно до якого MS буде втримувати свою швидкість передачі даних, якщо будь-яка з BS передає команду HOLD, після чого використовується правило OR-of-DOWN (АБОЗНИЗИТИ), коли MS зменшує свою швидкість передачі даних, якщо будь-яка з BS передає команду зменшення швидкості передачі даних. Такий підхід забезпечує для дво х BS велику можливість керування передачею MS 202. У ще одному варіанті здійснення, в якому вирішується ця проблема, MS 202 сприймає команду керування швидкістю передачі даних тільки від попередньої первинної BS 204 під час періоду перемикання. Тільки коли останній індикатор перемикання буде переданий або MS 202 приймає підтвердження на перемикання, вона починає сприймати команду керування швидкістю від BS 206, нової первинної BS. BS 206 починає передавати команду керування швидкістю, коли вона декодує індикатор перемикання. Протягом періоду від моменту, коли індикатор перемикання буде декодований BS, до моменту, коли MS приймає підтвердження, MS 202 сприймає біт (біти) керування швидкістю від BS 204, в той час, як BS 206 передає біт (біти) керування швидкістю. Оскільки відсутність передачі керування швидкістю в прямому каналі керування швидкістю (F-RCCH) з BS 204 буде інтерпретуватися MS 202 як повідомлення HOLD, жодна з базових станцій не буде мати можливості змінити швидкість передачі даних MS 202 протягом цього проміжного періоду. Випадок ІІІ При використанні цієї методики всі сектори осередків в активному наборі MS беруть участь в керуванні швидкістю передачі даних MS. Це керування вважається симетричним з активними членами набору MS, керуючими підвищенням швидкості MS із застосуванням правила OR-of-DOWN, після якого іде правило OR-of-HOLD. Така методика має перевагу, яка полягає в тому, що всі BS, які зв'язуються з MS, будуть брати участь в керуванні швидкістю передачі даних при передачі MS і, таким чином, будь-яка окрема MS в меншій мірі впливає на ROT базової станції, і забезпечується велика можливість керування нею. Ця методика працює аналогічно як при м'якій передачі обслуговування, так і при перемиканні між осередками. Однак при використанні такої методики виникає безліч проблем, зокрема, в сценаріях, коли множина базових станцій при м'якій передачі обслуговування не розташовані близько одна до одної, і рішення по декодування кожної з них не відомі іншим базовим станціям в той момент часу, коли кожна з BS приймає своє рішення по керуванню швидкістю передачі даних. Наприклад, в системі з гібридним автоматичним запитом на повторну передачу даних (HARQ), MS не передає новий пакет доти, поки вона не прийме підтвердження ACK від однієї з базових станцій при м'якій передачі обслуговування, або доти, поки MS не передасть пакет максимально дозволену кількість разів. Тому, коли попередня передача не є останньою передачею пакету, базова станція не знає, 19 83689 чи може вона планувати для MS нову передачу доти, поки вона не декодує попередню передачу і не передасть підтвердження ACK в мобільну станцію. За відсутності цієї інформації BS, яка не передає підтвердження попередніх передач в мобільні станції, може передати команду HOLD для економії енергії в прямому каналі зв'язку. Однак, відповідно до правила OR-of-HOLD, MS не буде мати можливості збільшити свою швидкість передачі даних доти, поки вона не отримає підтвердження ACK від всіх базових станцій одночасно. Для розв'язання цієї проблеми базова станція, яка не передає в MS підтвердження ACK, повинна весь час передавати команду керування швидкістю UP (підвищити). Це включає в себе моменти часу, коли MS нічого не передає по своєму зворотному пакетному каналу, оскільки базова станція може не мати можливості відрізнити відсутність передачі від не декодований передачі. Такий підхід в надзвичайній мірі не ефективний по використанню енергії, оскільки кожна BS даремно витрачає енергію по прямому каналу зв'язку при постійній передачі команди керування швидкістю UP, поки базова станція не передасть в мобільну станцію підтвердження ACK. Випадок IV У цьому варіанті здійснення всіма секторами осередку в активному наборі MS керують з підвищенням швидкості передачі MS з використанням правила OR-of-DOWN, після якого іде правило ORof-HOLD, аналогічно Випадку III. Однак, на відміну від Випадку III, керування при цьому асиметричне, оскільки первинна BS надає фундаментальне регулювання підвищенням швидкості передачі даних MS, в той час як не первинні BS забезпечують керування перевантаженням. Іншими словами, первинний сектор передає в MS команду керування швидкістю з трьома станами (-1, 0, +1), на основі необхідного QoS, де відсутність передачі (0) біта керування швидкістю в каналі керування швидкістю відповідає команді HOLD. He первинна BS передає біт керування швидкістю ON-OFF (-1, 0), де відсутність передачі (0) відповідає команді UP або не має значення, в той час як стан ON відповідає команді DOWN. He первинна BS може передавати команду керування швидкістю на основі рівня перевантаження відповідної не первинної BS. Не первинна BS передає в MS команду керування швидкістю UP, якщо не первинна BS не перевантажена, і команду керування швидкістю DOWN, якщо не первинна BS перевантажена. Наприклад, не первинна BS може передавати команду керування швидкістю UP, якщо її ROT означає низький рівень перевантаження, і команду керування швидкістю DOWN, якщо її ROT означає високий рівень перевантаження. У даному варіанті здійснення біт керування швидкістю від BS 206 може бути спільним для всіх мобільних станцій 202, для яких BS 206 не є первинною. Потрібно зазначити, що описаний вище підхід дозволяє витратити дуже малу кількість енергії по прямому каналу зв'язку не первинних базових станцій, оскільки команда UP відповідає відсутності передачі біта керування швидкістю. Команда DOWN від не первинної BS може бути передана 20 тільки, якщо система сильно перевантажена,забезпечуючи, таким чином, деяке керування для не первинних базових станцій, що указано як недолік для випадку II. Наприклад, якщо буде визначено, що ROT сектора перевищує задану величину, наприклад, 7 або 8 дБ, тоді не первинна BS вважається перевантаженою, і вона передає команду -1 керування швидкістю, що представляє команду керування швидкістю DOWN. У іншому випадку, не первинна BS вважається не перевантаженою і передають команду керування швидкістю, яка дорівнює 0, що представляє команду UP. Оскільки, менш ймовірно, що система буде перевантажена протягом тривалого періоду часу, команду DOWN передають досить рідко. Для більшої частини часу, в даному варіанті здійснення, не перевантажена BS буде передавати команду швидкості передачі даних, яка являє собою 0, що відповідає відсутності передачі команди. Оскільки не перевантажена BS не передає команду керування швидкістю, при такій методиці, тому, не буде споживатися дуже багато енергії з не первинного сектора. Оскільки такий підхід є асиметричним, керування швидкістю передачі при м'якій передачі обслуговування повинне бути обов'язково вказане, як при перемиканні між осередками у випадку II. Під час перемикання між осередками можна використати більш консервативний підхід. У варіанті здійснення MS декодує біт (біти) керування швидкістю передачі даних як від первинної BS 204 (базова станція, зону обслуговування якої MS залишає), так і не первинної BS 206 (базова станція, в зону обслуговування якої входить MS), як величину з трьома станами -1, 0 або 1, що представляють DOWN, HOLD, UP, відповідно. Операція перемикання між осередками починається, коли MS передає сигнал CELL_SWITCH_INDICATOR (індикатор перемикання між осередками), який позначає BS 206, як її нову первинну BS. Під час періоду від початку операції перемикання доти, коли MS не прийме END_SWITCH_INDICATOR (індикатор закінчення перемикання) (підтвердження від базової станції, яке означає, що операція перемикання завершена), або не будуть передані індикатори NUM_SOFT_SWITCHING_FRAMES (кількість фреймів м'якого перемикання), MS використовує одну і ту ж логіку для інтерпретування біта (бітів) керування швидкістю від обох станцій BS 204 і BS 206. Протягом цього періоду MS застосовує правило OR-of-HOLD, після чого іде правило OR-ofDOWN відносно команд керування швидкістю від BS 204 і BS 206. Під час періоду перемикання MS 202 не має можливості збільшувати швидкість, навіть якщо нова первинна BS 206 передає команду UP відповідно до правила OR-of-HOLD. Таким чином, цей підхід є консервативним протягом періоду перемикання. У ще одному варіанті здійснення, під час періоду перемикання, MS 202 інтерпретує команду керування швидкістю від BS 204 як команду з трьома станами (-1, 0, 1), в той час, як вона інтерпретує команду керування швидкістю від BS 206, як команду ON-OFF (-1, 0) (ввімкнути-вимкнути). Після того, як MS 202 прийме END_SWICH_INDICATOR, який позначає BS 206, 21 83689 як її нову первинну BS, або передасть NUM_SOFT_SWITCHING_FRAMES, які означають перемикання, MS починає інтерпретувати команду керування швидкістю від BS 204, як ON-OFF, і команди керування швидкістю від BS 206, як команди з трьома станами. Цей підхід є більш агресивним, ніж описана раніше технологія, оскільки він дозволяє BS 204 збільшувати швидкість передачі даних MS 202 доти, поки вона не декодує CELL_SWITCH_INDICATOR. Протягом періоду, поки виконується декодування CELL_SWITCH_INDICATOR, за допомогою BS, до моменту часу, коли MS прийме END_SWITCH_INDICATOR, MS 202 не може збільшувати швидкість передачі даних, навіть якщо нова первинна BS 206 передає команду UP, оскільки команда керування швидкістю від попередньої первинної BS 204 буде інтерпретована MS, як команда HOLD. Методики комбінування безлічі індикаторів керування швидкістю Узагальнена методика комбінування множини індикаторів керування швидкістю включає в себе застосування вагових коефіцієнтів до різних прийнятих команд керування швидкістю. Наприклад, первинній базовій станції може бути призначений більший ваговий коефіцієнт, ніж не первинній базовій станції в активному наборі MS. Індикатори команди зваженої швидкості можуть потім бути скомбіновані для отримання сукупної команди швидкості, яку використовують для керування швидкістю передачі даних від MS. Як описано вище, Випадок III відповідає випадку, коли рівні вагові коефіцієнти застосовують для команд керування швидкістю, що приймаються від всіх базових станцій з активного набору мобільних станцій. Випадок IV являє собою спеціальний випадок зважування прикладений до команд керування швидкістю, де ваговий коефіцієнт 0 застосовують для команди HOLD від не первинної BS. Різні спеціальні випадки технології зважування для інтерпретування і комбінування індикаторів керування швидкістю передачі даних MS, прийнятих з членів її активного набору, описані нижче. Правила комбінування керування швидкістю передачі даних для загального/в групі керування швидкістю Якщо MS приймає повідомлення підтвердження ACK, або після її останнього підпакету, MS декодує індикатори керування швидкістю з всіх FRCCH, які були призначені MS членам активного набору MS. Кожний індикатор керування швидкістю має три стани: DOWN, HOLD і UP. Ефект команд керування швидкістю складається в зміні авторизованого Т/Р (Т/П, відношення трафіка до пілот-сигналу) на певну величину, де авторизоване Т/Р являє собою максимально дозволене значення відношення "трафіка до пілот-сигналу", дозволене для мобільної станції при передачі, і використовується як індикатор швидкості передачі даних MS, яку вона може підтримувати. У одному варіанті здійснення MS комбінує всі індикатори керування швидкістю, які вона приймає на основі наступних правил OR-of-DOWN: 22 Якщо будь-який індикатор являє собою DOWN, тоді MS зменшує своє авторизоване відношення T/P на певну величину від поточного рівня. Якщо відсутній індикатор DOWN і щонайменше один з індикаторів являє собою HOLD, тоді MS підтримує поточний авторизований рівень відношення T/P. У іншому випадку, всі індикатори являють собою UP, і MS збільшує своє авторизоване відношення Т/Р на задану величину від поточного рівня. Було зазначено, що задана величина, на яку MS збільшує або зменшує своє поточне авторизоване відношення Т/Р, може бути однаковою або може бути різною в залежності від поточного авторизованого відношення Т/Р MS. Правила комбінування керування швидкістю для спеціального керування швидкістю Для спеціального керування швидкістю, якщо MS приймає від BS підтвердження ACK по каналу F-ACKCH, вона декодує всі F-RCCH, які призначені для MS, незалежно від того, чи приймає MS підтвердження ACK від BS чи ні. Надійність системи зв'язку, в якій використовується така процедура прийому, може бути поліпшена при використанні наступних методик зважування. Індикатор керування швидкістю від первинної BS має три стани: RATE_DECREASE, RATE_HOLD і RATE_INCREASE (знизити швидкість, втримувати швидкість і підвищити швидкість). Індикатор керування швидкістю від не первинної BS має два стани: RATE_DECREASE і RATE_HOLD. Це можна інтерпретува ти як методику вагових коефіцієнтів, коли індикатору стану керування швидкістю RATE_HOLD і RATE_INCREASE від не первинної BS привласнюють ваговий коефіцієнт НУЛЬ. MS комбінує необхідні індикатори керування швидкістю на основі наступних правил: Якщо будь-який індикатор являє собою RATE_DECREASE, тоді MS зменшує свою швидкість на необхідну величину, наприклад, на одиницю. Якщо жоден з індикаторів не є RATE_DECREASE і щонайменше один індикатор являє собою RATE_HOLD, тоді MS підтримує поточний стан. Якщо жоден з індикаторів не є RATE_DECREASE або RATE_HOLD, і щонайменше один індикатор являє собою RATE_INCREASE, тоді MS збільшує свою швидкість на необхідну величину, наприклад на одиницю. У іншому випадку, всі індикатори керування швидкістю являють собою RATE_HOLD, і MS підтримує поточну швидкість передачі даних. Потрібно зазначити, що MS комбінує необхідні індикатори керування швидкістю, які можуть включати в себе індикатори керування швидкістю всіх членів активного набору MS, або включають в себе індикатори керування швидкістю тільки деяких членів активного набору MS. Процедура, яка виконується під час перемикання між осередками для спеціального керування швидкістю: 23 83689 Після того, як MS ініціює операцію перемикання між осередками, посилаючи CELL_SWITCH_INDICATOR, MS передбачає, що кожний індикатор керування швидкістю як від старої первинної BS, так і від нової первинної BS, має три стани: RATE_DECREASE, RATE_HOLD і RATE_INCREASE. Індикатори керування швидкістю від всіх інши х не первинних BS залишаються незмінними, і мають два стани: RATE_DECREASE і NULL_INDICATION. Індикатори керування швидкістю комбінують з використанням тих же правил комбінування, які були описані вище. Після прийому END_SWITCH_INDICATOR або після передачі NUM_SOFT_SWITCHING_FRAMES, MS передбачає, що індикатор керування швидкістю від нової первинної BS має три стани: RATE_DECRE ASE, RATE_HOLD і RATE_INCREASE. Індикатори керування швидкістю від всієї інших не первинних BS, включаючи стару первинну BS, мають два стани: RATE_DECREASE і NULL_INDICATION. Індикатори керування швидкістю комбінують на основі тих же правил комбінування, які були описані вище. Альтернативний підхід складається у визначенні станів F-RCCH від не первинної BS, "в процесі роботи", на основі того, що прийнято по відповідному F-ACKCH від асоційованої BS. Для цього підходу використовується наступна процедура: Якщо підтвердження ACK приймають з FACKCH, тоді MS інтерпретує, що відповідний FRCCH тієї ж не первинної BS має три стани: RATE_DECREASE, R ATE_HOLD і RATE_INCREASE. Якщо підтвердження ACK не було прийняте від F-ACKCH (після останнього підпакету), тоді MS інтерпретує, що відповідний F-RCCH тієї ж не первинної BS має два стани: RATE_DECREASE і NULL_INIDICATION. Всі інші правила комбінування залишаються тими ж, як описано вище. На Фіг.3 показана схема послідовності операцій, що ілюструє методику комбінування індикаторів керування швидкістю для спільного/групового керування швидкістю. У схемі спільного/групового керування швидкістю передають одну команду керування швидкістю, яку відстежують всі мобільні станції або група мобільних станцій в зоні обслуговування базової станції. Послідовність операцій починається в блоці 302. У блоці 304 MS декодує індикатори керування швидкістю, прийняті від членів активного набору MS для BS. У блоці 306 MS визначає, чи є один з індикаторів керування швидкістю AUTHORIZED_T2P_DECREASE (команда керування швидкістю DOWN). Якщо щонайменше один з індикаторів являє собою AUTHORIZED_T2P_DECREASE, отримують вихідний результат "ТАК", тоді послідовність операцій продовжується в блоці 308. У блоці 308 MS зменшує свій авторизований рівень TVP (відношення трафіка до пілот-сигналу) на задану величину. Послідовність операцій потім продовжується в блоці 310, де процес комбінування закінчується. Повертаючись до блока 306, якщо жоден з індикаторів не є AUTHORIZED_T2P_DECREASE, 24 тобто, результат "НІ", тоді послідовність операцій продовжується в блоці 312. У блоці 312 MS визначає, чи є один з індикаторів керування швидкістю AUTHORIZED_T2P_HOLD (команда керування швидкістю HOLD). Якщо щонайменше один з індикаторів являє собою AUTHORIZED_T2P_HOLD, результат "ТАК", тоді послідовність операцій продовжується в блоці 314. У блоці 314 MS підтримує свій поточний авторизований рівень Т/Р. Послідовність операцій потім продовжується в блоці 310, де процес закінчується. Повертаючись до блока 312, якщо жоден з індикаторів не є AUTHORIZED_T2P_HOLD, результат "НІ", тоді всі індикатори повинні бути AUTHORIZED_T2P_INCREASE (команда керування швидкістю UP), оскільки індикатори можуть являти собою тільки одне з трьох значень AUTHORIZED_T2P_DECREASE, AUTHORIZED_T2P_HOLD або AUTHORIZED_T2P_INCREASE. Тому в блоці 312, якщо жоден з індикаторів не є AUTHORIZED_T2P_HOLD, послідовність операцій продовжується в блоці 316. У блоці 316 MS збільшує своє авторизоване відношення Т/Р на задану величину. Послідовність операцій потім продовжується в блоці 310, де процес закінчується. На Фіг.4 показана схема послідовності операцій, що ілюструє методику комбінування керування швидкістю для підходу зі спеціальним керуванням швидкістю. У підході зі спеціальним керуванням швидкістю окрему команду керування швидкістю, специфічну для кожної мобільної станції, передають для всіх MS. Послідовність операцій починається в блоці 402. У блоці 404 MS декодує індикатори керування швидкістю, прийняті від первинної і не первинної BS. Індикатор керування швидкістю від первинної BS може являти собою RATE_DECREASE, RATE_HOLD або RATE_INCREASE. Індикатор керування швидкістю від не первинної BS може бути RATE_DECREASE або NULL_INDICATION. Послідовність операцій продовжується в блоці 406. У блоці 406 MS визначає, чи є один з індикаторів керування швидкістю RATE_DECREASE. Якщо щонайменше один з індикаторів являє собою RATE_DECREASE, результат "ТАК" ви ходить з блока 406, тоді послідовність операцій продовжується в блоці 408. У блоці 408 MS зменшує свою швидкість передачі даних. Наприклад, MS може зменшити свою швидкість передачі даних на величину, яка дорівнює одиниці. Послідовність обробки потім продовжується в блоці 410, де процес комбінування закінчується. Повертаючись в блок 406, якщо жоден з індикаторів не є RATE_DECREASE, результат "НІ" виходить з блока 406, тоді послідовність операцій продовжується в блоці 412. У блоці 412 MS визначають, чи представляє індикатор керування швидкістю від первинної BS RATE_HOLD. Якщо щонайменше один з індикаторів являє собою RATE_HOLD, тоді послідовність операцій продовжується в блоці 414. У блоці 414 MS підтримує свою поточну швидкість передачі даних. Послідовність операцій потім продовжується в блоці 410, де процес закінчується. Повертаючись в блок 412, якщо жоден з індикаторів не є RATE_HOLD, виводиться результат 25 83689 "НІ", тоді послідовність операцій продовжується в блоці 416. У блоці 416, оскільки жоден з індикаторів не являє собою RATE_DECREASE і індикатор від первинної BS не є RATE_HOLD, MS збільшує свою швидкість передачі даних. Послідовність операцій потім продовжується в блоці 410, де процес закінчується. На Фіг.5 показана блок-схема пристрою безпровідного зв'язку, побудованого відповідно до зразкового варіанту здійснення даного винаходу. Пристрій 502 зв'язку включає в себе мережевий інтерфейс 506, цифровий сигнальний процесор 508 (DSP, ЦПС), головний процесор 510, запам'я товуючий пристрій 512, програмний продукт 514 і інтерфейс 516 користувача. Сигнали з інфраструктури приймають за допомогою мережевого інтерфейсу 506 і передають в головний процесор 510. Головний процесор 510 приймає ці сигнали і, в залежності від змісту сигналу, відповідає відповідними діями. Наприклад, головний процесор 510 може визначити швидкість передачі даних відповідно до самих прийнятих сигналів, або він може направити сигнали, що приймаються, в DSP 508 для визначення швидкості передачі даних. У одному варіанті здійснення мережевий інтерфейс 506 може являти собою приймачпередавач і антену, призначені для формування інтерфейсу з інфраструктурою через безпровідний канал. У іншому варіанті здійснення мережевий інтерфейс 506 може являти собою карту мережевого інтерфейсу, що використовується для створення інтерфейсу з інфраструктурою по наземних лініях зв'язку. Як головний процесор 510, так і DSP 508, з'єднані із запам'ятовуючим пристроєм 512. Запам'я товуючий пристрій 512 можна використати для збереження даних під час здійснення операції WCD, а також для збереження програмного коду, який виконується головним процесором 510 або DSP 508. Наприклад, головний процесор, DSP або обидва вони можуть працювати під керуванням програмних інструкцій, які тимчасово зберігають в запам'ятовуючому пристрої 512. Головний процесор і DSP також можуть включати в себе свій власний запам'ятовуючий пристрій для запису програм. Коли виконують програмні інструкції, головний процесор 510 або DSP 508, або обидва вони, виконують свої функції, наприклад, стиснення або декомпресія пакетів даних. Таким чином, на етапах програмування виконують функції відповідного головного процесора або ЦПУ і DSP так, що кожний з головного процесора і DSP може виконувати функції визначення швидкості передачі даних, якщо це потрібно. Етапи програмування можуть бути отримані з програмного продукту 514. Програмний продукт 514 може зберігати і передавати етапи програмування в запам'ятовуючий пристрій 512 для їх здійснення головним процесором, ЦПК або обома. Програмний продукт 514 може являти собою мікросхеми напівпровідникової пам'яті, такі як ОЗП, запам'ятовуючий пристрій типу флеш, ПЗП, запам'я товуючий пристрій EPROM (СППЗП, стираний програмований постійний запам'ятовуючий 26 пристрій), запам'ятовуючий пристрій EEPROM (ЕСППЗП, електрично стираний програмований постійний запам'я товуючий пристрій), регістри, а також інші пристрої збереження даних, такий як жорсткий диск, знімний диск, CD-ROM, накопичувач DVD або накопичувач даних іншої форми, відомий в даній галузі те хніки, на якому можна зберігати інструкції, що зчитуються комп'ютером. Крім того, програмний продукт 514 може являти собою джерело файлів, що включає в себе етапи програми, які були отримані з мережі і збережені в запам'ятовуючому пристрої, і потім виконуються. Таким чином, етапи обробки, необхідні для здійснення операцій відповідно до винаходу, можуть бути втілені у вигляді програмного продукту 514. На Фіг.5 представлений зразковий накопичувач даних, з'єднаний з головним процесором, в результаті чого головний процесор може зчитувати інформацію з і записувати інформацію на накопичувач даних. Як альтернатива, накопичувач даних може бути виконаний як єдиний блок з головним процесором. Інтерфейс 516 користувача з'єднаний як з головним процесором 510, так і з DSP 508. Наприклад, інтерфейс користувача може включати в себе кнопкову панель, або спеціальні функціональні клавіші або кнопки, які з'єднані з головним процесором 510 і, які користувач може використовувати для запиту специфічної операції за допомогою пристрою ініціалізації. Інтерфейс 516 користувача також може включати в себе гучномовець, який з'єднаний з DSP 510 і використовується для виведення звукових для користувача. Для фа хівців в даній галузі те хніки буде зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-якої з безлічі різних те хнологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, биті, символи, і елементарні сигнали, на які може бути зроблене посилання в приведеному вище описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якими їх комбінаціями. Для фахівців в даній галузі техніки також буде зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритму, описані спільно з приведеними тут варіантами здійснення, можуть бути виконані як електронні апаратні засоби, комп'ютерні програмні засоби або їх комбінації. Для ясної ілюстрації такої взаємозамінності апаратних і програмних засобів різні ілюстративні компоненти, блоки, модулі, схеми і етапи були описані вище, загалом, з точки зору функцій, що виконуються. Втілення такої функції у вигляді апаратного або програмного засобу залежить від конкретного варіанту застосування і конструктивних обмежень, що накладається на всю систему. Фахівці в даній галузі техніки можуть виконувати описані функції різними шляхами для кожного конкретного варіанту застосування, але такі рішення відносно варіанту здійснення не треба інтерпретувати як вихід за рамки даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими тут варіантами 27 83689 здійснення, можуть бути втілені або виконані з використанням процесора загального призначення, цифрового сигнального процесора (DSP), спеціалізованих інтегральних схем (ASIC), програмованої вентильної матриці (FPGA) або інших програмованих логічних пристроїв, дискретних логічних елементів або транзисторної логіки, дискретних апаратних компонентів або з використанням будь-яких їх комбінацій, розроблених для здійснення описаних тут функцій. Процесор загального призначення може являти собою мікропроцесор, але як альтернатива, процесор може являти собою будь-який звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути втілений як комбінація обчислювальних пристроїв, наприклад, як комбінація DSP і мікропроцесора, безліч мікропроцесорів, один або більше мікропроцесорів спільно з ядром DSP, або з використанням будь-якої іншої такої конфігурації. Спосіб або методика, описані спільно з розкритими тут варіантами здійснення, можуть бути втілені безпосередньо у вигляді апаратних засобів, у вигляді програмного модуля, що виконується процесором, або з використанням комбінації цих двох підходів. Програмний модуль може знаходитися в пам'яті ОЗП, запам'ятовуючому пристрої типу флеш, в пам'яті ПЗП, запам'ятовуючому пристрої EPROM, запам'ятовуючому пристрої EEPROM, в регістрах, на жорсткому диску, на знімному диску, на CD-ROM або на носії даних будьякої іншої форми, відомому в даній галузі техніки. Зразковий носій даних з'єднаний з процесором таким чином, що процесор може зчитувати інформацію з і записувати інформацію на носій даних. Як альтернатива, носій даних може бути виконаний інтегровано з процесором. Процесор і носій даних можуть знаходитися в ASIC. ASIC можуть бути встановлені в терміналі користувача. Як альтернатива, процесор і носій даних можуть бути встановлені як дискретні компоненти в терміналі користувача. 28 Попередній опис розкритих варіантів здійснення представлений з тим, щоб забезпечити можливість будь-якому фахівцеві в даній галузі техніки виготувати або використати даний винахід. Різні модифікації цих варіантів здійснення будуть очевидні для фахівця в даній галузі техніки, і узагальнені принципи, визначені тут, можна застосовувати до інших варіантів здійснення, без відходу від суті або об'єму винаходу. Таким чином, даний винахід не призначений для обмеження представленими тут варіантами здійснення, але повинен відповідати найширшому об'єму, відповідному розкритим тут принципам і новим ознакам. Перелік посилальних позицій 302, 402 Початок 304 Декодувати індикатори керування швидкістю передачі даних 306 Чи є один з індикаторів AUTHORIZED_T2P_DECREASE? 308 Зменшити авторизований рівень Т/Р 312 Чи є якою-небудь з індикаторів AUTHORIZED_T2P_HOLD? 314 Підтримати поточний авторизований рівень Т/Р 316 Підвищити авторизований рівень Т/Р 310, 410 Кінець 404 Прийняти індикатори керування швидкістю передачі даних 406 Чи являє собою один з індикаторів зниження швидкості передачі даних? 408 Знизити швидкість передачі даних 412 Чи є індикатор від первинної BS підтримкою швидкості передачі даних? 416 Підвищити швидкість передачі даних 414 Підтримати поточну швидкість передачі даних 516 Інтерфейс користувача 502 Пристрій зв'язку 506 Мережевий інтерфейс 510 Головний процесор 512 Запам'ятовуючий пристрій 514 Програмний продукт 508 DSP 29 Комп’ютерна в ерстка Т. Чепелев а 83689 Підписне 30 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
