Пачка для курильних та аналогічних виробів

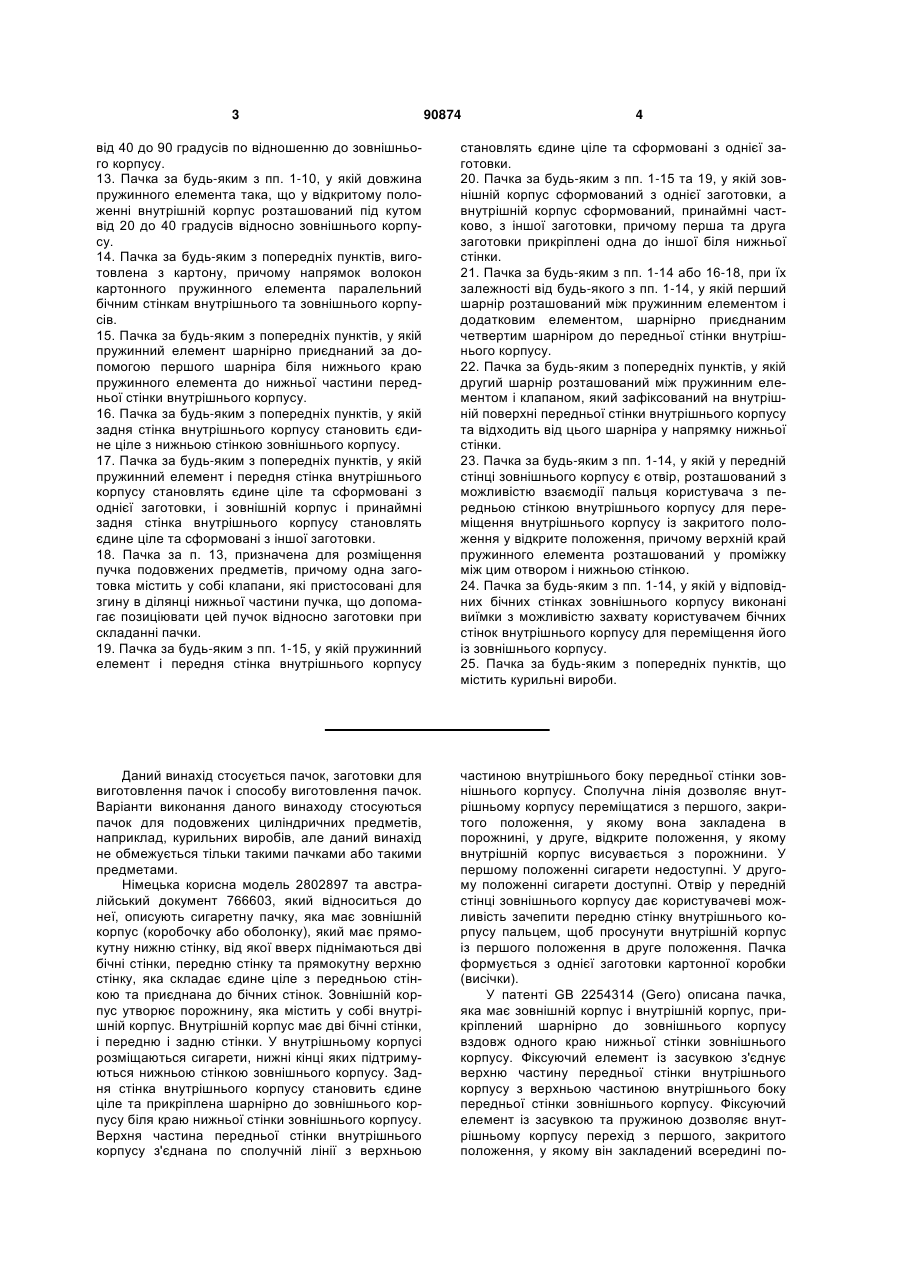

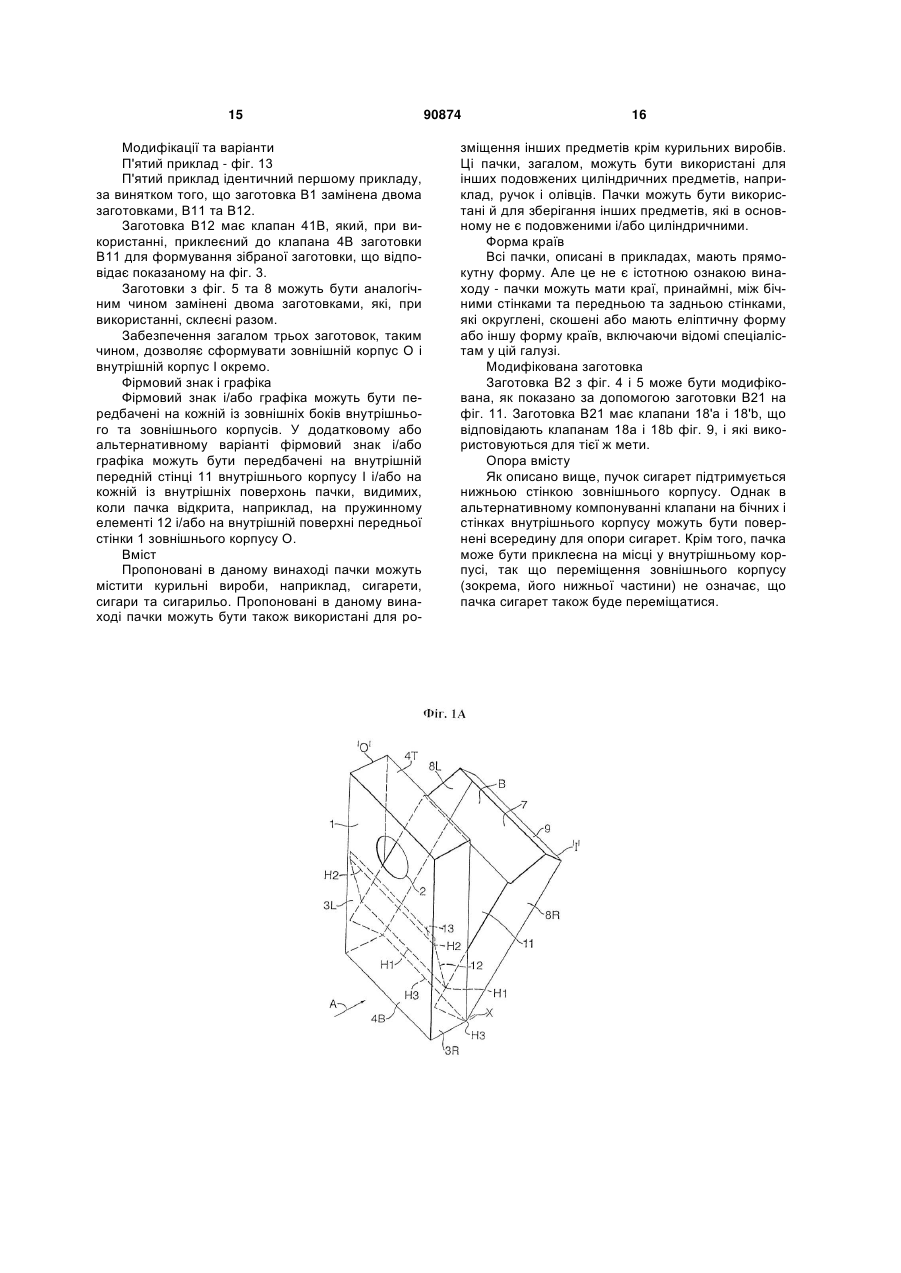

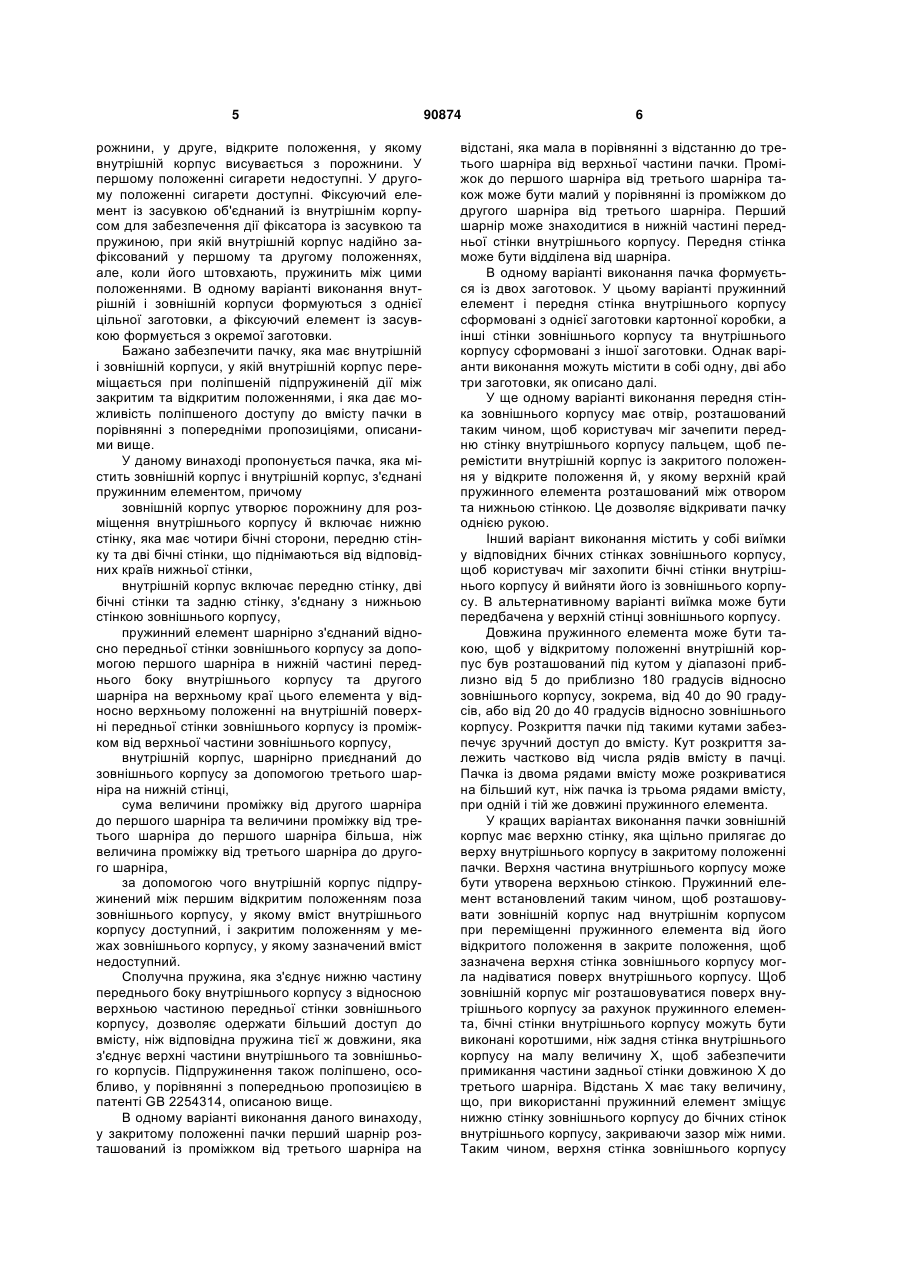

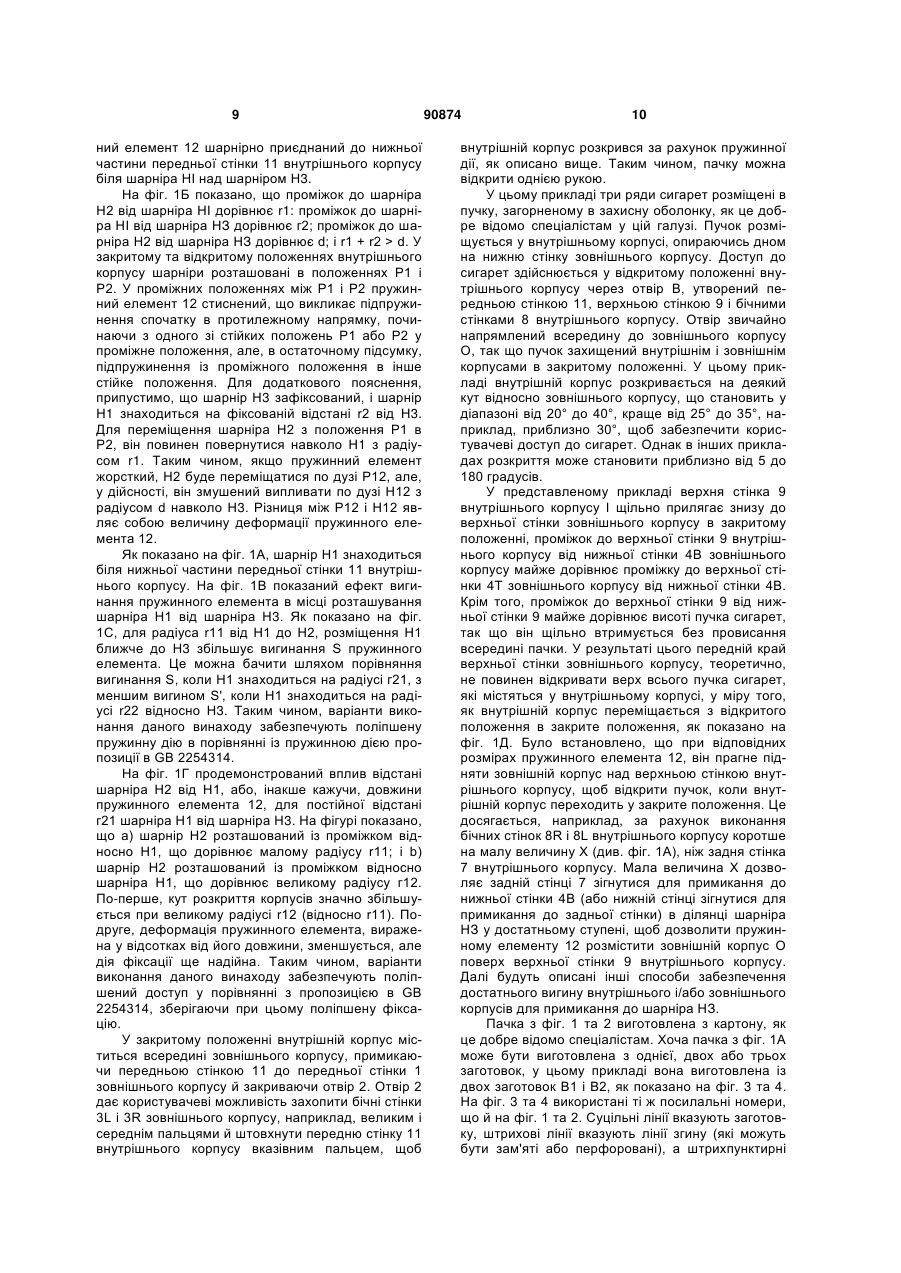

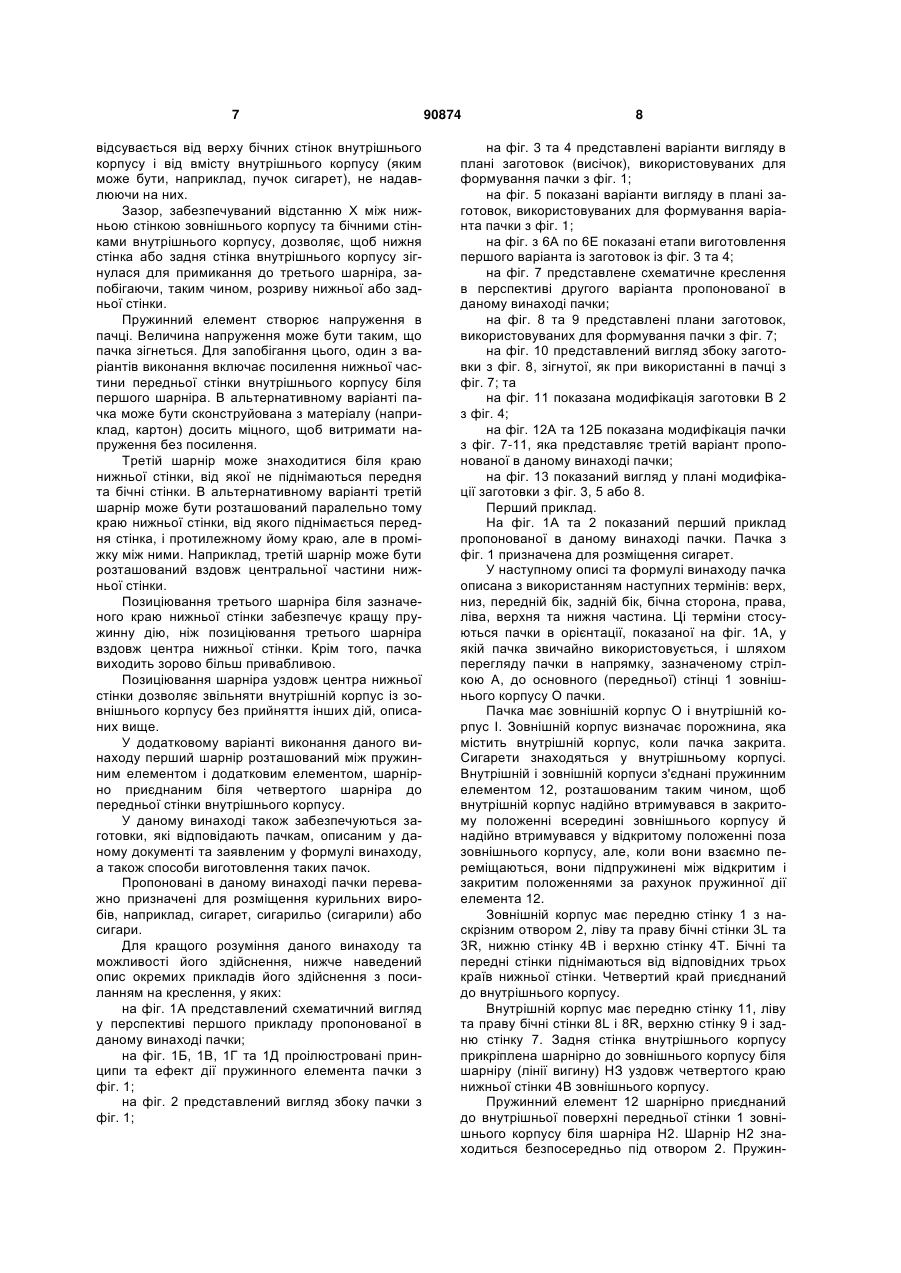

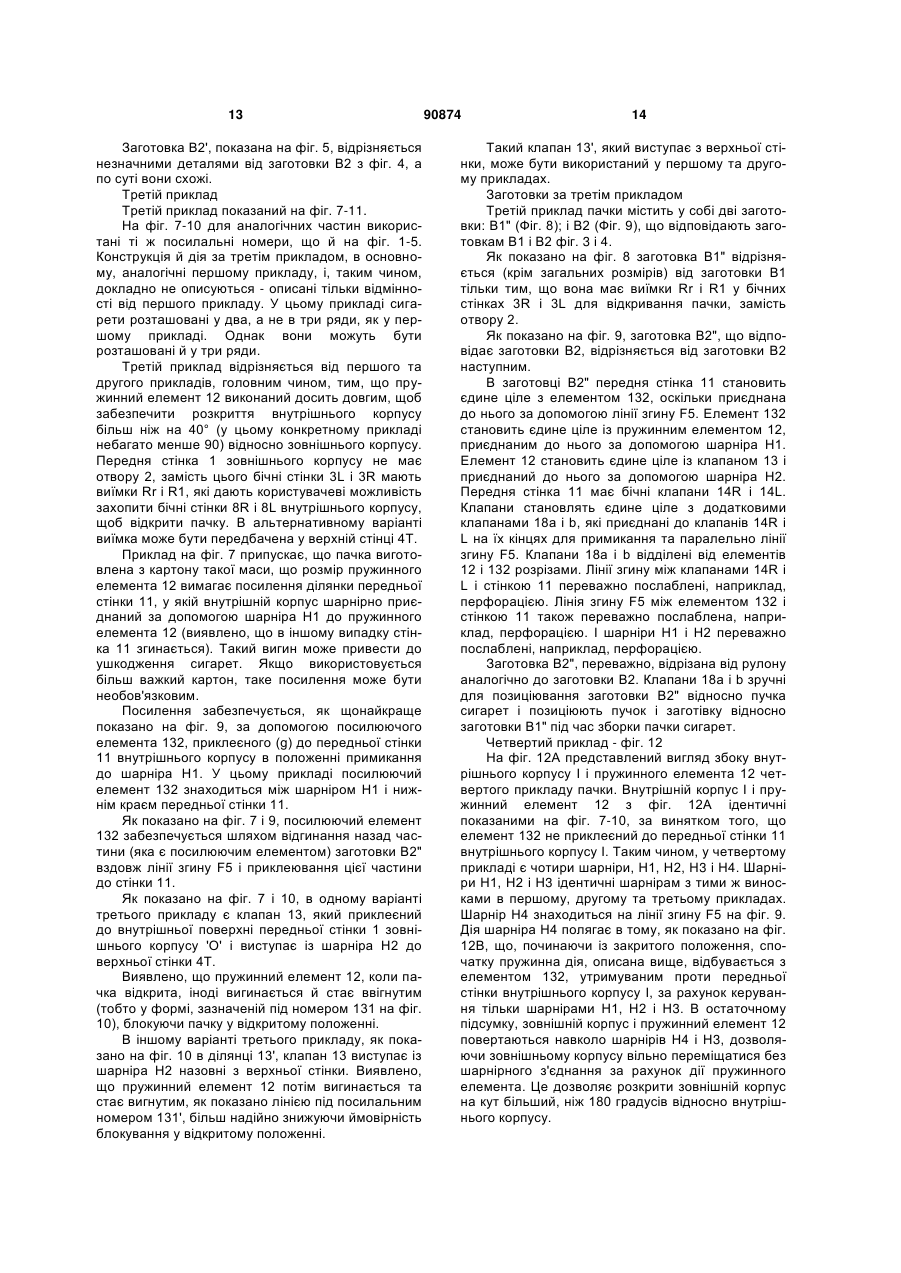

1. Пачка, яка містить зовнішній корпус і внутрішній корпус, з'єднані пружинним елементом, причому зовнішній корпус утворює порожнину для розміщення внутрішнього корпусу й включає нижню стінку, яка має чотири бічні сторони, передню стінку та дві бічні стінки, які піднімаються від відповідних країв нижньої стінки, внутрішній корпус включає передню стінку, дві бічні стінки та задню стінку, з'єднану з нижньою стінкою зовнішнього корпусу, пружинний елемент є шарнірним відносно передньої стінки внутрішнього корпусу за допомогою першого шарніра в нижній частині переднього боку внутрішнього корпусу і другого шарніра на верхньому краю цього елемента у відносно верхньому положенні на внутрішній поверхні передньої стінки зовнішнього корпусу із проміжком від верхньої частини зовнішнього корпусу, внутрішній корпус, шарнірно приєднаний до зовнішнього корпусу за допомогою третього шарніра на нижній стінці, сума величини проміжку від другого шарніра до першого шарніра і величини проміжку від третього шарніра до першого шарніра більша, ніж величина проміжку від третього шарніра до другого шарніра, за допомогою чого внутрішній корпус підпружинений між першим відкритим положенням поза зовнішнім корпусом, у якому вміст внутрішнього корпусу доступний, і закритим положенням у межах зовнішнього корпусу, у якому зазначений вміст недоступний. 2 (19) 1 3 90874 4 від 40 до 90 градусів по відношенню до зовнішнього корпусу. 13. Пачка за будь-яким з пп. 1-10, у якій довжина пружинного елемента така, що у відкритому положенні внутрішній корпус розташований під кутом від 20 до 40 градусів відносно зовнішнього корпусу. 14. Пачка за будь-яким з попередніх пунктів, виготовлена з картону, причому напрямок волокон картонного пружинного елемента паралельний бічним стінкам внутрішнього та зовнішнього корпусів. 15. Пачка за будь-яким з попередніх пунктів, у якій пружинний елемент шарнірно приєднаний за допомогою першого шарніра біля нижнього краю пружинного елемента до нижньої частини передньої стінки внутрішнього корпусу. 16. Пачка за будь-яким з попередніх пунктів, у якій задня стінка внутрішнього корпусу становить єдине ціле з нижньою стінкою зовнішнього корпусу. 17. Пачка за будь-яким з попередніх пунктів, у якій пружинний елемент і передня стінка внутрішнього корпусу становлять єдине ціле та сформовані з однієї заготовки, і зовнішній корпус і принаймні задня стінка внутрішнього корпусу становлять єдине ціле та сформовані з іншої заготовки. 18. Пачка за п. 13, призначена для розміщення пучка подовжених предметів, причому одна заготовка містить у собі клапани, які пристосовані для згину в ділянці нижньої частини пучка, що допомагає позиціювати цей пучок відносно заготовки при складанні пачки. 19. Пачка за будь-яким з пп. 1-15, у якій пружинний елемент і передня стінка внутрішнього корпусу становлять єдине ціле та сформовані з однієї заготовки. 20. Пачка за будь-яким з пп. 1-15 та 19, у якій зовнішній корпус сформований з однієї заготовки, а внутрішній корпус сформований, принаймні частково, з іншої заготовки, причому перша та друга заготовки прикріплені одна до іншої біля нижньої стінки. 21. Пачка за будь-яким з пп. 1-14 або 16-18, при їх залежності від будь-якого з пп. 1-14, у якій перший шарнір розташований між пружинним елементом і додатковим елементом, шарнірно приєднаним четвертим шарніром до передньої стінки внутрішнього корпусу. 22. Пачка за будь-яким з попередніх пунктів, у якій другий шарнір розташований між пружинним елементом і клапаном, який зафіксований на внутрішній поверхні передньої стінки внутрішнього корпусу та відходить від цього шарніра у напрямку нижньої стінки. 23. Пачка за будь-яким з пп. 1-14, у якій у передній стінці зовнішнього корпусу є отвір, розташований з можливістю взаємодії пальця користувача з передньою стінкою внутрішнього корпусу для переміщення внутрішнього корпусу із закритого положення у відкрите положення, причому верхній край пружинного елемента розташований у проміжку між цим отвором і нижньою стінкою. 24. Пачка за будь-яким з пп. 1-14, у якій у відповідних бічних стінках зовнішнього корпусу виконані виїмки з можливістю захвату користувачем бічних стінок внутрішнього корпусу для переміщення його із зовнішнього корпусу. 25. Пачка за будь-яким з попередніх пунктів, що містить курильні вироби. Даний винахід стосується пачок, заготовки для виготовлення пачок і способу виготовлення пачок. Варіанти виконання даного винаходу стосуються пачок для подовжених циліндричних предметів, наприклад, курильних виробів, але даний винахід не обмежується тільки такими пачками або такими предметами. Німецька корисна модель 2802897 та австралійський документ 766603, який відноситься до неї, описують сигаретну пачку, яка має зовнішній корпус (коробочку або оболонку), який має прямокутну нижню стінку, від якої вверх піднімаються дві бічні стінки, передню стінку та прямокутну верхню стінку, яка складає єдине ціле з передньою стінкою та приєднана до бічних стінок. Зовнішній корпус утворює порожнину, яка містить у собі внутрішній корпус. Внутрішній корпус має дві бічні стінки, і передню і задню стінки. У внутрішньому корпусі розміщаються сигарети, нижні кінці яких підтримуються нижньою стінкою зовнішнього корпусу. Задня стінка внутрішнього корпусу становить єдине ціле та прикріплена шарнірно до зовнішнього корпусу біля краю нижньої стінки зовнішнього корпусу. Верхня частина передньої стінки внутрішнього корпусу з'єднана по сполучній лінії з верхньою частиною внутрішнього боку передньої стінки зовнішнього корпусу. Сполучна лінія дозволяє внутрішньому корпусу переміщатися з першого, закритого положення, у якому вона закладена в порожнині, у друге, відкрите положення, у якому внутрішній корпус висувається з порожнини. У першому положенні сигарети недоступні. У другому положенні сигарети доступні. Отвір у передній стінці зовнішнього корпусу дає користувачеві можливість зачепити передню стінку внутрішнього корпусу пальцем, щоб просунути внутрішній корпус із першого положення в друге положення. Пачка формується з однієї заготовки картонної коробки (висічки). У патенті GB 2254314 (Gero) описана пачка, яка має зовнішній корпус і внутрішній корпус, прикріплений шарнірно до зовнішнього корпусу вздовж одного краю нижньої стінки зовнішнього корпусу. Фіксуючий елемент із засувкою з'єднує верхню частину передньої стінки внутрішнього корпусу з верхньою частиною внутрішнього боку передньої стінки зовнішнього корпусу. Фіксуючий елемент із засувкою та пружиною дозволяє внутрішньому корпусу перехід з першого, закритого положення, у якому він закладений всередині по 5 рожнини, у друге, відкрите положення, у якому внутрішній корпус висувається з порожнини. У першому положенні сигарети недоступні. У другому положенні сигарети доступні. Фіксуючий елемент із засувкою об'єднаний із внутрішнім корпусом для забезпечення дії фіксатора із засувкою та пружиною, при якій внутрішній корпус надійно зафіксований у першому та другому положеннях, але, коли його штовхають, пружинить між цими положеннями. В одному варіанті виконання внутрішній і зовнішній корпуси формуються з однієї цільної заготовки, а фіксуючий елемент із засувкою формується з окремої заготовки. Бажано забезпечити пачку, яка має внутрішній і зовнішній корпуси, у якій внутрішній корпус переміщається при поліпшеній підпружиненій дії між закритим та відкритим положеннями, і яка дає можливість поліпшеного доступу до вмісту пачки в порівнянні з попередніми пропозиціями, описаними вище. У даному винаході пропонується пачка, яка містить зовнішній корпус і внутрішній корпус, з'єднані пружинним елементом, причому зовнішній корпус утворює порожнину для розміщення внутрішнього корпусу й включає нижню стінку, яка має чотири бічні сторони, передню стінку та дві бічні стінки, що піднімаються від відповідних країв нижньої стінки, внутрішній корпус включає передню стінку, дві бічні стінки та задню стінку, з'єднану з нижньою стінкою зовнішнього корпусу, пружинний елемент шарнірно з'єднаний відносно передньої стінки зовнішнього корпусу за допомогою першого шарніра в нижній частині переднього боку внутрішнього корпусу та другого шарніра на верхньому краї цього елемента у відносно верхньому положенні на внутрішній поверхні передньої стінки зовнішнього корпусу із проміжком від верхньої частини зовнішнього корпусу, внутрішній корпус, шарнірно приєднаний до зовнішнього корпусу за допомогою третього шарніра на нижній стінці, сума величини проміжку від другого шарніра до першого шарніра та величини проміжку від третього шарніра до першого шарніра більша, ніж величина проміжку від третього шарніра до другого шарніра, за допомогою чого внутрішній корпус підпружинений між першим відкритим положенням поза зовнішнього корпусу, у якому вміст внутрішнього корпусу доступний, і закритим положенням у межах зовнішнього корпусу, у якому зазначений вміст недоступний. Сполучна пружина, яка з'єднує нижню частину переднього боку внутрішнього корпусу з відносною верхньою частиною передньої стінки зовнішнього корпусу, дозволяє одержати більший доступ до вмісту, ніж відповідна пружина тієї ж довжини, яка з'єднує верхні частини внутрішнього та зовнішнього корпусів. Підпружинення також поліпшено, особливо, у порівнянні з попередньою пропозицією в патенті GB 2254314, описаною вище. В одному варіанті виконання даного винаходу, у закритому положенні пачки перший шарнір розташований із проміжком від третього шарніра на 90874 6 відстані, яка мала в порівнянні з відстанню до третього шарніра від верхньої частини пачки. Проміжок до першого шарніра від третього шарніра також може бути малий у порівнянні із проміжком до другого шарніра від третього шарніра. Перший шарнір може знаходитися в нижній частині передньої стінки внутрішнього корпусу. Передня стінка може бути відділена від шарніра. В одному варіанті виконання пачка формується із двох заготовок. У цьому варіанті пружинний елемент і передня стінка внутрішнього корпусу сформовані з однієї заготовки картонної коробки, а інші стінки зовнішнього корпусу та внутрішнього корпусу сформовані з іншої заготовки. Однак варіанти виконання можуть містити в собі одну, дві або три заготовки, як описано далі. У ще одному варіанті виконання передня стінка зовнішнього корпусу має отвір, розташований таким чином, щоб користувач міг зачепити передню стінку внутрішнього корпусу пальцем, щоб перемістити внутрішній корпус із закритого положення у відкрите положення й, у якому верхній край пружинного елемента розташований між отвором та нижньою стінкою. Це дозволяє відкривати пачку однією рукою. Інший варіант виконання містить у собі виїмки у відповідних бічних стінках зовнішнього корпусу, щоб користувач міг захопити бічні стінки внутрішнього корпусу й вийняти його із зовнішнього корпусу. В альтернативному варіанті виїмка може бути передбачена у верхній стінці зовнішнього корпусу. Довжина пружинного елемента може бути такою, щоб у відкритому положенні внутрішній корпус був розташований під кутом у діапазоні приблизно від 5 до приблизно 180 градусів відносно зовнішнього корпусу, зокрема, від 40 до 90 градусів, або від 20 до 40 градусів відносно зовнішнього корпусу. Розкриття пачки під такими кутами забезпечує зручний доступ до вмісту. Кут розкриття залежить частково від числа рядів вмісту в пачці. Пачка із двома рядами вмісту може розкриватися на більший кут, ніж пачка із трьома рядами вмісту, при одній і тій же довжині пружинного елемента. У кращих варіантах виконання пачки зовнішній корпус має верхню стінку, яка щільно прилягає до верху внутрішнього корпусу в закритому положенні пачки. Верхня частина внутрішнього корпусу може бути утворена верхньою стінкою. Пружинний елемент встановлений таким чином, щоб розташовувати зовнішній корпус над внутрішнім корпусом при переміщенні пружинного елемента від його відкритого положення в закрите положення, щоб зазначена верхня стінка зовнішнього корпусу могла надіватися поверх внутрішнього корпусу. Щоб зовнішній корпус міг розташовуватися поверх внутрішнього корпусу за рахунок пружинного елемента, бічні стінки внутрішнього корпусу можуть бути виконані коротшими, ніж задня стінка внутрішнього корпусу на малу величину X, щоб забезпечити примикання частини задньої стінки довжиною X до третього шарніра. Відстань X має таку величину, що, при використанні пружинний елемент зміщує нижню стінку зовнішнього корпусу до бічних стінок внутрішнього корпусу, закриваючи зазор між ними. Таким чином, верхня стінка зовнішнього корпусу 7 відсувається від верху бічних стінок внутрішнього корпусу і від вмісту внутрішнього корпусу (яким може бути, наприклад, пучок сигарет), не надавлюючи на них. Зазор, забезпечуваний відстанню X між нижньою стінкою зовнішнього корпусу та бічними стінками внутрішнього корпусу, дозволяє, щоб нижня стінка або задня стінка внутрішнього корпусу зігнулася для примикання до третього шарніра, запобігаючи, таким чином, розриву нижньої або задньої стінки. Пружинний елемент створює напруження в пачці. Величина напруження може бути таким, що пачка зігнеться. Для запобігання цього, один з варіантів виконання включає посилення нижньої частини передньої стінки внутрішнього корпусу біля першого шарніра. В альтернативному варіанті пачка може бути сконструйована з матеріалу (наприклад, картон) досить міцного, щоб витримати напруження без посилення. Третій шарнір може знаходитися біля краю нижньої стінки, від якої не піднімаються передня та бічні стінки. В альтернативному варіанті третій шарнір може бутирозташований паралельно тому краю нижньої стінки, від якого піднімається передня стінка, і протилежному йому краю, але в проміжку між ними. Наприклад, третій шарнір може бути розташований вздовж центральної частини нижньої стінки. Позиціювання третього шарніра біля зазначеного краю нижньої стінки забезпечує кращу пружинну дію, ніж позиціювання третього шарніра вздовж центра нижньої стінки. Крім того, пачка виходить зорово більш привабливою. Позиціювання шарніра уздовж центра нижньої стінки дозволяє звільняти внутрішній корпус із зовнішнього корпусу без прийняття інших дій, описаних вище. У додатковому варіанті виконання даного винаходу перший шарнір розташований між пружинним елементом і додатковим елементом, шарнірно приєднаним біля четвертого шарніра до передньої стінки внутрішнього корпусу. У даному винаході також забезпечуються заготовки, які відповідають пачкам, описаним у даному документі та заявленим у формулі винаходу, а також способи виготовлення таких пачок. Пропоновані в даному винаході пачки переважно призначені для розміщення курильних виробів, наприклад, сигарет, сигарильо (сигарили) або сигари. Для кращого розуміння даного винаходу та можливості його здійснення, нижче наведений опис окремих прикладів його здійснення з посиланням на креслення, у яких: на фіг. 1А представлений схематичний вигляд у перспективі першого прикладу пропонованої в даному винаході пачки; на фіг. 1Б, 1В, 1Г та 1Д проілюстровані принципи та ефект дії пружинного елемента пачки з фіг. 1; на фіг. 2 представлений вигляд збоку пачки з фіг. 1; 90874 8 на фіг. 3 та 4 представлені варіанти вигляду в плані заготовок (висічок), використовуваних для формування пачки з фіг. 1; на фіг. 5 показані варіанти вигляду в плані заготовок, використовуваних для формування варіанта пачки з фіг. 1; на фіг. з 6А по 6Е показані етапи виготовлення першого варіанта із заготовок із фіг. 3 та 4; на фіг. 7 представлене схематичне креслення в перспективі другого варіанта пропонованої в даному винаході пачки; на фіг. 8 та 9 представлені плани заготовок, використовуваних для формування пачки з фіг. 7; на фіг. 10 представлений вигляд збоку заготовки з фіг. 8, зігнутої, як при використанні в пачці з фіг. 7; та на фіг. 11 показана модифікація заготовки В 2 з фіг. 4; на фіг. 12А та 12Б показана модифікація пачки з фіг. 7-11, яка представляє третій варіант пропонованої в даному винаході пачки; на фіг. 13 показаний вигляд у плані модифікації заготовки з фіг. 3, 5 або 8. Перший приклад. На фіг. 1А та 2 показаний перший приклад пропонованої в даному винаході пачки. Пачка з фіг. 1 призначена для розміщення сигарет. У наступному описі та формулі винаходу пачка описана з використанням наступних термінів: верх, низ, передній бік, задній бік, бічна сторона, права, ліва, верхня та нижня частина. Ці терміни стосуються пачки в орієнтації, показаної на фіг. 1А, у якій пачка звичайно використовується, і шляхом перегляду пачки в напрямку, зазначеному стрілкою А, до основного (передньої) стінці 1 зовнішнього корпусу О пачки. Пачка має зовнішній корпус О і внутрішній корпус І. Зовнішній корпус визначає порожнина, яка містить внутрішній корпус, коли пачка закрита. Сигарети знаходяться у внутрішньому корпусі. Внутрішній і зовнішній корпуси з'єднані пружинним елементом 12, розташованим таким чином, щоб внутрішній корпус надійно втримувався в закритому положенні всередині зовнішнього корпусу й надійно втримувався у відкритому положенні поза зовнішнього корпусу, але, коли вони взаємно переміщаються, вони підпружинені між відкритим і закритим положеннями за рахунок пружинної дії елемента 12. Зовнішній корпус має передню стінку 1 з наскрізним отвором 2, ліву та праву бічні стінки 3L та 3R, нижню стінку 4В і верхню стінку 4Т. Бічні та передні стінки піднімаються від відповідних трьох країв нижньої стінки. Четвертий край приєднаний до внутрішнього корпусу. Внутрішній корпус має передню стінку 11, ліву та праву бічні стінки 8L і 8R, верхню стінку 9 і задню стінку 7. Задня стінка внутрішнього корпусу прикріплена шарнірно до зовнішнього корпусу біля шарніру (лінії вигину) НЗ уздовж четвертого краю нижньої стінки 4В зовнішнього корпусу. Пружинний елемент 12 шарнірно приєднаний до внутрішньої поверхні передньої стінки 1 зовнішнього корпусу біля шарніра Н2. Шарнір Н2 знаходиться безпосередньо під отвором 2. Пружин 9 ний елемент 12 шарнірно приєднаний до нижньої частини передньої стінки 11 внутрішнього корпусу біля шарніра НІ над шарніром Н3. На фіг. 1Б показано, що проміжок до шарніра Н2 від шарніра НІ дорівнює r1: проміжок до шарніра НІ від шарніра НЗ дорівнює г2; проміжок до шарніра Н2 від шарніра НЗ дорівнює d; і r1 + r2 > d. У закритому та відкритому положеннях внутрішнього корпусу шарніри розташовані в положеннях Р1 і Р2. У проміжних положеннях між Р1 і Р2 пружинний елемент 12 стиснений, що викликає підпружинення спочатку в протилежному напрямку, починаючи з одного зі стійких положень Р1 або Р2 у проміжне положення, але, в остаточному підсумку, підпружинення із проміжного положення в інше стійке положення. Для додаткового пояснення, припустимо, що шарнір Н3 зафіксований, і шарнір Н1 знаходиться на фіксованій відстані r2 від Н3. Для переміщення шарніра Н2 з положення Р1 в Р2, він повинен повернутися навколо Н1 з радіусом r1. Таким чином, якщо пружинний елемент жорсткий, Н2 буде переміщатися по дузі Р12, але, у дійсності, він змушений випливати по дузі Н12 з радіусом d навколо Н3. Різниця між Р12 і Н12 являє собою величину деформації пружинного елемента 12. Як показано на фіг. 1А, шарнір Н1 знаходиться біля нижньої частини передньої стінки 11 внутрішнього корпусу. На фіг. 1В показаний ефект вигинання пружинного елемента в місці розташування шарніра Н1 від шарніра Н3. Як показано на фіг. 1С, для радіуса r11 від Н1 до Н2, розміщення Н1 ближче до Н3 збільшує вигинання S пружинного елемента. Це можна бачити шляхом порівняння вигинання S, коли Н1 знаходиться на радіусі г21, з меншим вигином S', коли Н1 знаходиться на радіусі r22 відносно Н3. Таким чином, варіанти виконання даного винаходу забезпечують поліпшену пружинну дію в порівнянні із пружинною дією пропозиції в GB 2254314. На фіг. 1Г продемонстрований вплив відстані шарніра Н2 від Н1, або, інакше кажучи, довжини пружинного елемента 12, для постійної відстані г21 шарніра Н1 від шарніра Н3. На фігурі показано, що а) шарнір Н2 розташований із проміжком відносно Н1, що дорівнює малому радіусу r11; і b) шарнір Н2 розташований із проміжком відносно шарніра Н1, що дорівнює великому радіусу г12. По-перше, кут розкриття корпусів значно збільшується при великому радіусі r12 (відносно r11). Подруге, деформація пружинного елемента, виражена у відсотках від його довжини, зменшується, але дія фіксації ще надійна. Таким чином, варіанти виконання даного винаходу забезпечують поліпшений доступ у порівнянні з пропозицією в GB 2254314, зберігаючи при цьому поліпшену фіксацію. У закритому положенні внутрішній корпус міститься всередині зовнішнього корпусу, примикаючи передньою стінкою 11 до передньої стінки 1 зовнішнього корпусу й закриваючи отвір 2. Отвір 2 дає користувачеві можливість захопити бічні стінки 3L і 3R зовнішнього корпусу, наприклад, великим і середнім пальцями й штовхнути передню стінку 11 внутрішнього корпусу вказівним пальцем, щоб 90874 10 внутрішній корпус розкрився за рахунок пружинної дії, як описано вище. Таким чином, пачку можна відкрити однією рукою. У цьому прикладі три ряди сигарет розміщені в пучку, загорненому в захисну оболонку, як це добре відомо спеціалістам у цій галузі. Пучок розміщується у внутрішньому корпусі, опираючись дном на нижню стінку зовнішнього корпусу. Доступ до сигарет здійснюється у відкритому положенні внутрішнього корпусу через отвір В, утворений передньою стінкою 11, верхньою стінкою 9 і бічними стінками 8 внутрішнього корпусу. Отвір звичайно напрямлений всередину до зовнішнього корпусу О, так що пучок захищений внутрішнім і зовнішнім корпусами в закритому положенні. У цьому прикладі внутрішній корпус розкривається на деякий кут відносно зовнішнього корпусу, що становить у діапазоні від 20° до 40°, краще від 25° до 35°, наприклад, приблизно 30°, щоб забезпечити користувачеві доступ до сигарет. Однак в інших прикладах розкриття може становити приблизно від 5 до 180 градусів. У представленому прикладі верхня стінка 9 внутрішнього корпусу І щільно прилягає знизу до верхньої стінки зовнішнього корпусу в закритому положенні, проміжок до верхньої стінки 9 внутрішнього корпусу від нижньої стінки 4В зовнішнього корпусу майже дорівнює проміжку до верхньої стінки 4Т зовнішнього корпусу від нижньої стінки 4В. Крім того, проміжок до верхньої стінки 9 від нижньої стінки 9 майже дорівнює висоті пучка сигарет, так що він щільно втримується без провисання всередині пачки. У результаті цього передній край верхньої стінки зовнішнього корпусу, теоретично, не повинен відкривати верх всього пучка сигарет, які містяться у внутрішньому корпусі, у міру того, як внутрішній корпус переміщається з відкритого положення в закрите положення, як показано на фіг. 1Д. Було встановлено, що при відповідних розмірах пружинного елемента 12, він прагне підняти зовнішній корпус над верхньою стінкою внутрішнього корпусу, щоб відкрити пучок, коли внутрішній корпус переходить у закрите положення. Це досягається, наприклад, за рахунок виконання бічних стінок 8R і 8L внутрішнього корпусу коротше на малу величину X (див. фіг. 1А), ніж задня стінка 7 внутрішнього корпусу. Мала величина X дозволяє задній стінці 7 зігнутися для примикання до нижньої стінки 4В (або нижній стінці зігнутися для примикання до задньої стінки) в ділянці шарніра НЗ у достатньому ступені, щоб дозволити пружинному елементу 12 розмістити зовнішній корпус О поверх верхньої стінки 9 внутрішнього корпусу. Далі будуть описані інші способи забезпечення достатнього вигину внутрішнього і/або зовнішнього корпусів для примикання до шарніра НЗ. Пачка з фіг. 1 та 2 виготовлена з картону, як це добре відомо спеціалістам. Хоча пачка з фіг. 1А може бути виготовлена з однієї, двох або трьох заготовок, у цьому прикладі вона виготовлена із двох заготовок В1 і В2, як показано на фіг. 3 та 4. На фіг. 3 та 4 використані ті ж посилальні номери, що й на фіг. 1 та 2. Суцільні лінії вказують заготовку, штрихові лінії вказують лінії згину (які можуть бути зам'яті або перфоровані), а штрихпунктирні 11 лінії вказують перфоровані місця. Орієнтації зерна або волокон картону заготовки В2, яка вважається в даний час кращою та включає в себе пружинний елемент 12, показана подвійною стрілкою. Як показано на фіг. 3, заготовка В1 має передню стінку 1, яка має отвір 2 та складає єдине ціле з бічними стінками 3R і 3L, верхньою стінкою 4Т і нижньою стінкою 4В зовнішнього корпусу О. Верхня стінка 4Т становить єдине ціле з бічними язичками 5а і 5b, і нижня стінка становить єдине ціле з бічними язичками 6а і 6b. Бічні та верхня і нижня стінки становлять єдине ціле з передньою стінкою 1 і з'єднані з ними за лініями згину. Язички становлять єдине ціле з верхньою та нижньою стінками й з'єднані з ними за лініями згину. Заготовка В1 також містить у собі задню стінку 7 і бічні стінки 8R і 8L і верхню стінку 9 внутрішнього корпусу І. Бічні стінки 8R і 8L і верхня стінка 9 внутрішнього корпусу становлять єдине ціле із задньою стінкою 7 і з'єднані з ними за лініями згину. Задня стінка 7 становить єдине ціле з нижньою стінкою 4В зовнішнього корпусу та з'єднані з ними за лініями згину. Бічні стінки 8R і 8L становлять єдине ціле з язичками 10а і 10b і з'єднані з ними за лініями згину. Заготовка В2 має передню стінку 11 внутрішнього корпусу, що складає єдине ціле із пружинним елементом 12 і з'єднану з ним за допомогою шарніра Н1. Пружинний елемент становить єдине ціле із клапаном 13 і з'єднаний з ним шарніром Н2. Клапани 14R і 14L становлять єдине ціле з бічними краями передньої стінки 11. Клапани 14R і 14L мають ту ж довжину або коротшу, ніж відповідні частини клапанів 8R і 8L, що дозволяє зоні X вигину задньої стінки примикати до шарніра НЗ, і дозволяє пружинному елементу 12 розміщати зовнішній корпус О зверху верхньої стінки внутрішнього корпусу І. Клапани 14R і 14L не повинні мати довжину більше, ніж клапани 8R і 8L, більш конкретно, не повинні перекривати краї клапанів 8R і 8L, що примикають до нижньої стінки 4В. У кращому прикладі заготовка В2 вирізана при складанні пачки з рулону картону. Бажано, щоб один кінець заготовки був сполучений з іншим кінцем, щоб наступні заготовки можна було вирізати з рулону без відходів. Заготовка В1 може бути вирізана заздалегідь перед початком зборки. Далі наведений приклад способу виготовлення пачки з фіг. 1А з використанням заготовок В1 і В2, як показано на фіг. 6А-6Е, але пачка може бути виготовлена й іншими способами. На етапі S1 підготовлений пучок сигарет, включаючи захисну оболонку. Заготовка В2 вирізьблюється з рулону на етапі S2. Далі правий і лівий клапани 14R і 14L заготовки В2 відгинаються на 90° (етап S3 і фіг. 6Б). Пружинний елемент 12 і його клапан 13 відгинаються разом на 180° відносно шарніра НІ (етап S4 і фіг. 6В). Потім пачку поміщають на складену заготівку В2 (етап S5). Для ясності на фіг. 6В-6Е пучок сигарет не показаний. Заготовка В1 подається зі стопки таких заздалегідь вирізаних заготовок. Лінію шарніра НЗ розташовують для прилягання до нижніх країв клапанів 14L і 14R заготовки В2 зі стінкою І і приєднаними до неї клапанами і язичками, які ви 90874 12 ходять за нижні краї клапанів 14R і L, як показано на фіг. 6Г. Клапани 8L і 8R відгинають на 90° відносно ліній згину F8 і F9 навколо бічних сторін пачки (етап S6). Клапани 8L і R приклеюються до клапанів 14 на цій стадії. Далі, на етапі S7, язички 10а і 10b відгинають на 90° і верхню стінку 9 внутрішнього корпусу відгинають на 90° на язички для формування верхньої стінки внутрішнього корпусу. На цій стадії клапан 9 приклеюють до язичків 10. Потім передню стінку 1 зовнішнього корпусу та приєднані до неї клапани 3L, 3R, 4Т, 4В і язички 5а, 5b, 6а і 6b відгинають по лінії шарніра Н3 на 90° (етап S8 і фіг. 6Д). Таким чином, нижня стінка 4В правильно позиційована. Потім стінку 1 і приєднані до неї клапани 3L, 3R, 4Т і язички 5а і 5b відгинають по лінії згину F6 на 90° (етап S9 і фіг. 6Д). Це приводить до того, що пружинний елемент 12 захоплюється між передніми стінками 1 і 11 внутрішнього та зовнішнього корпусів. Клапан пружинного елемента 13 приклеюють до стінки 1. На етапі S11 верхню стінку 4Т зовнішнього корпусу та приєднані до неї язички 5а і 5b відгинають на 90 по лінії згину F7 для правильного позиціювання верхньої стінки (див. фіг. 6Д). Як показано на фіг. 6Е на етапі S12 язички 5а і 5b, 6а і 6b відгинають на 90° за лініями згину F8' і F9', і на етапі S12' бічні клапани 3L і 3R відгинають на 90° за лініями згину F8 і F9 на язички 5а, 5b, 6а, 6b. На цій стадії клапани 3 приклеюють до язичків 5 і 6. Клей наносять на клапани і язички на відповідних стадіях процесу, як це також добре відомо спеціалістам. Наприклад, клей може бути нанесений, принаймні, на деякі частини заготовок на початку процесу. Або клей може бути нанесений на деякі частини за ходом процесу. Другий приклад У першому прикладі внутрішній корпус І прикріплений шарнірно до зовнішнього корпусу О за допомогою нижнього краю задньої стінки, прикріпленого шарнірно до краю нижньої стінки 4В зовнішнього корпусу. Другий приклад відрізняється від першого тим, що зовнішній корпус прикріплений шарнірно до внутрішнього корпусу біля шарніра НЗ' паралельно передній стінці 1 зовнішнього корпусу та задній стінці 7 внутрішнього корпусу, яка розташована на нижній стінці 4В між її краями. Як показано на фіг. 5, заготовка В Г відрізняється від заготовки В1 з фіг. 3 тільки наступним. Нижня стінка 4В має шарнір Н3' вздовж її центра, паралельний нижнім краям задньої стінки 7 внутрішнього корпусу та передньої стінки 1 зовнішнього корпусу. Бічні язички 6а і 6b з фіг. 3 замінені язичками з 61а по d, з яких язички із правого боку 61b відділені за рахунок колінеарного розрізу із шарніром Н3'. Язички з лівого боку 61а і d відділені аналогічним чином. Язички 61с і 61d приєднані за допомогою згину до бічних країв нижньої стінки 4В і відділені від бічних стінок 3R і 3L розрізами. Язички 61b і 61а приєднані до бічних стінок 8R і 8L за допомогою згину та відділені від нижньої стінки 4В розрізами. У цьому варіанті виконання, коли пачка зібрана, пучок сигарет будуть підтримувати язички 61а і 61b. 13 Заготовка В2', показана на фіг. 5, відрізняється незначними деталями від заготовки В2 з фіг. 4, а по суті вони схожі. Третій приклад Третій приклад показаний на фіг. 7-11. На фіг. 7-10 для аналогічних частин використані ті ж посилальні номери, що й на фіг. 1-5. Конструкція й дія за третім прикладом, в основному, аналогічні першому прикладу, і, таким чином, докладно не описуються - описані тільки відмінності від першого прикладу. У цьому прикладі сигарети розташовані у два, а не в три ряди, як у першому прикладі. Однак вони можуть бути розташовані й у три ряди. Третій приклад відрізняється від першого та другого прикладів, головним чином, тим, що пружинний елемент 12 виконаний досить довгим, щоб забезпечити розкриття внутрішнього корпусу більш ніж на 40° (у цьому конкретному прикладі небагато менше 90) відносно зовнішнього корпусу. Передня стінка 1 зовнішнього корпусу не має отвору 2, замість цього бічні стінки 3L і 3R мають виїмки Rr і R1, які дають користувачеві можливість захопити бічні стінки 8R і 8L внутрішнього корпусу, щоб відкрити пачку. В альтернативному варіанті виїмка може бути передбачена у верхній стінці 4Т. Приклад на фіг. 7 припускає, що пачка виготовлена з картону такої маси, що розмір пружинного елемента 12 вимагає посилення ділянки передньої стінки 11, у якій внутрішній корпус шарнірно приєднаний за допомогою шарніра Н1 до пружинного елемента 12 (виявлено, що в іншому випадку стінка 11 згинається). Такий вигин може привести до ушкодження сигарет. Якщо використовується більш важкий картон, таке посилення може бути необов'язковим. Посилення забезпечується, як щонайкраще показано на фіг. 9, за допомогою посилюючого елемента 132, приклеєного (g) до передньої стінки 11 внутрішнього корпусу в положенні примикання до шарніра Н1. У цьому прикладі посилюючий елемент 132 знаходиться між шарніром Н1 і нижнім краєм передньої стінки 11. Як показано на фіг. 7 і 9, посилюючий елемент 132 забезпечується шляхом відгинання назад частини (яка є посилюючим елементом) заготовки В2" вздовж лінії згину F5 і приклеювання цієї частини до стінки 11. Як показано на фіг. 7 і 10, в одному варіанті третього прикладу є клапан 13, який приклеєний до внутрішньої поверхні передньої стінки 1 зовнішнього корпусу 'О' і виступає із шарніра Н2 до верхньої стінки 4Т. Виявлено, що пружинний елемент 12, коли пачка відкрита, іноді вигинається й стає ввігнутим (тобто у формі, зазначеній під номером 131 на фіг. 10), блокуючи пачку у відкритому положенні. В іншому варіанті третього прикладу, як показано на фіг. 10 в ділянці 13', клапан 13 виступає із шарніра Н2 назовні з верхньої стінки. Виявлено, що пружинний елемент 12 потім вигинається та стає вигнутим, як показано лінією під посилальним номером 131', більш надійно знижуючи ймовірність блокування у відкритому положенні. 90874 14 Такий клапан 13', який виступає з верхньої стінки, може бути використаний у першому та другому прикладах. Заготовки за третім прикладом Третій приклад пачки містить у собі дві заготовки: В1" (Фіг. 8); і В2 (Фіг. 9), що відповідають заготовкам В1 і В2 фіг. 3 і 4. Як показано на фіг. 8 заготовка В1" відрізняється (крім загальних розмірів) від заготовки В1 тільки тим, що вона має виїмки Rr і R1 у бічних стінках 3R і 3L для відкривання пачки, замість отвору 2. Як показано на фіг. 9, заготовка В2", що відповідає заготовки В2, відрізняється від заготовки В2 наступним. В заготовці В2" передня стінка 11 становить єдине ціле з елементом 132, оскільки приєднана до нього за допомогою лінії згину F5. Елемент 132 становить єдине ціле із пружинним елементом 12, приєднаним до нього за допомогою шарніра Н1. Елемент 12 становить єдине ціле із клапаном 13 і приєднаний до нього за допомогою шарніра Н2. Передня стінка 11 має бічні клапани 14R і 14L. Клапани становлять єдине ціле з додатковими клапанами 18а і b, які приєднані до клапанів 14R і L на їх кінцях для примикання та паралельно лінії згину F5. Клапани 18а і b відділені від елементів 12 і 132 розрізами. Лінії згину між клапанами 14R і L і стінкою 11 переважно послаблені, наприклад, перфорацією. Лінія згину F5 між елементом 132 і стінкою 11 також переважно послаблена, наприклад, перфорацією. І шарніри Н1 і Н2 переважно послаблені, наприклад, перфорацією. Заготовка В2", переважно, відрізана від рулону аналогічно до заготовки В2. Клапани 18а і b зручні для позиціювання заготовки В2" відносно пучка сигарет і позиціюють пучок і заготівку відносно заготовки В1" під час зборки пачки сигарет. Четвертий приклад - фіг. 12 На фіг. 12А представлений вигляд збоку внутрішнього корпусу І і пружинного елемента 12 четвертого прикладу пачки. Внутрішній корпус І і пружинний елемент 12 з фіг. 12А ідентичні показаними на фіг. 7-10, за винятком того, що елемент 132 не приклеєний до передньої стінки 11 внутрішнього корпусу І. Таким чином, у четвертому прикладі є чотири шарніри, Н1, Н2, Н3 і Н4. Шарніри Н1, Н2 і Н3 ідентичні шарнірам з тими ж виносками в першому, другому та третьому прикладах. Шарнір Н4 знаходиться на лінії згину F5 на фіг. 9. Дія шарніра Н4 полягає в тому, як показано на фіг. 12В, що, починаючи із закритого положення, спочатку пружинна дія, описана вище, відбувається з елементом 132, утримуваним проти передньої стінки внутрішнього корпусу І, за рахунок керування тільки шарнірами Н1, Н2 і Н3. В остаточному підсумку, зовнішній корпус і пружинний елемент 12 повертаються навколо шарнірів Н4 і Н3, дозволяючи зовнішньому корпусу вільно переміщатися без шарнірного з'єднання за рахунок дії пружинного елемента. Це дозволяє розкрити зовнішній корпус на кут більший, ніж 180 градусів відносно внутрішнього корпусу. 15 Модифікації та варіанти П'ятий приклад - фіг. 13 П'ятий приклад ідентичний першому прикладу, за винятком того, що заготовка В1 замінена двома заготовками, В11 та В12. Заготовка В12 має клапан 41В, який, при використанні, приклеєний до клапана 4В заготовки В11 для формування зібраної заготовки, що відповідає показаному на фіг. 3. Заготовки з фіг. 5 та 8 можуть бути аналогічним чином замінені двома заготовками, які, при використанні, склеєні разом. Забезпечення загалом трьох заготовок, таким чином, дозволяє сформувати зовнішній корпус О і внутрішній корпус І окремо. Фірмовий знак і графіка Фірмовий знак і/або графіка можуть бути передбачені на кожній із зовнішніх боків внутрішнього та зовнішнього корпусів. У додатковому або альтернативному варіанті фірмовий знак і/або графіка можуть бути передбачені на внутрішній передній стінці 11 внутрішнього корпусу І і/або на кожній із внутрішніх поверхонь пачки, видимих, коли пачка відкрита, наприклад, на пружинному елементі 12 і/або на внутрішній поверхні передньої стінки 1 зовнішнього корпусу О. Вміст Пропоновані в даномувинаході пачки можуть містити курильні вироби, наприклад, сигарети, сигари та сигарильо. Пропоновані в даному винаході пачки можуть бути також використані для ро 90874 16 зміщення інших предметів крім курильних виробів. Ці пачки, загалом, можуть бути використані для інших подовжених циліндричних предметів, наприклад, ручок і олівців. Пачки можуть бути використані й для зберігання інших предметів, які в основному не є подовженими і/або циліндричними. Форма країв Всі пачки, описані в прикладах, мають прямокутну форму. Але це не є істотною ознакою винаходу - пачки можуть мати краї, принаймні, між бічними стінками та передньою та задньою стінками, які округлені, скошені або мають еліптичну форму або іншу форму країв, включаючи відомі спеціалістам у цій галузі. Модифікована заготовка Заготовка В2 з фіг. 4 і 5 може бути модифікована, як показано за допомогою заготовки В21 на фіг. 11. Заготовка В21 має клапани 18'а і 18'b, що відповідають клапанам 18а і 18b фіг. 9, і які використовуються для тієї ж мети. Опора вмісту Як описано вище, пучок сигарет підтримується нижньою стінкою зовнішнього корпусу. Однак в альтернативному компонуванні клапани на бічних і стінках внутрішнього корпусу можуть бути повернені всередину для опори сигарет. Крім того, пачка може бути приклеєна на місці у внутрішньому корпусі, так що переміщення зовнішнього корпусу (зокрема, його нижньої частини) не означає, що пачка сигарет також буде переміщатися. 17 90874 18 19 90874 20 21 90874 22 23 90874 24 25 90874 26 27 90874 28 29 Комп’ютерна верстка Г. Паяльніков 90874 Підписне 30 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
