Одноразовий підгузник

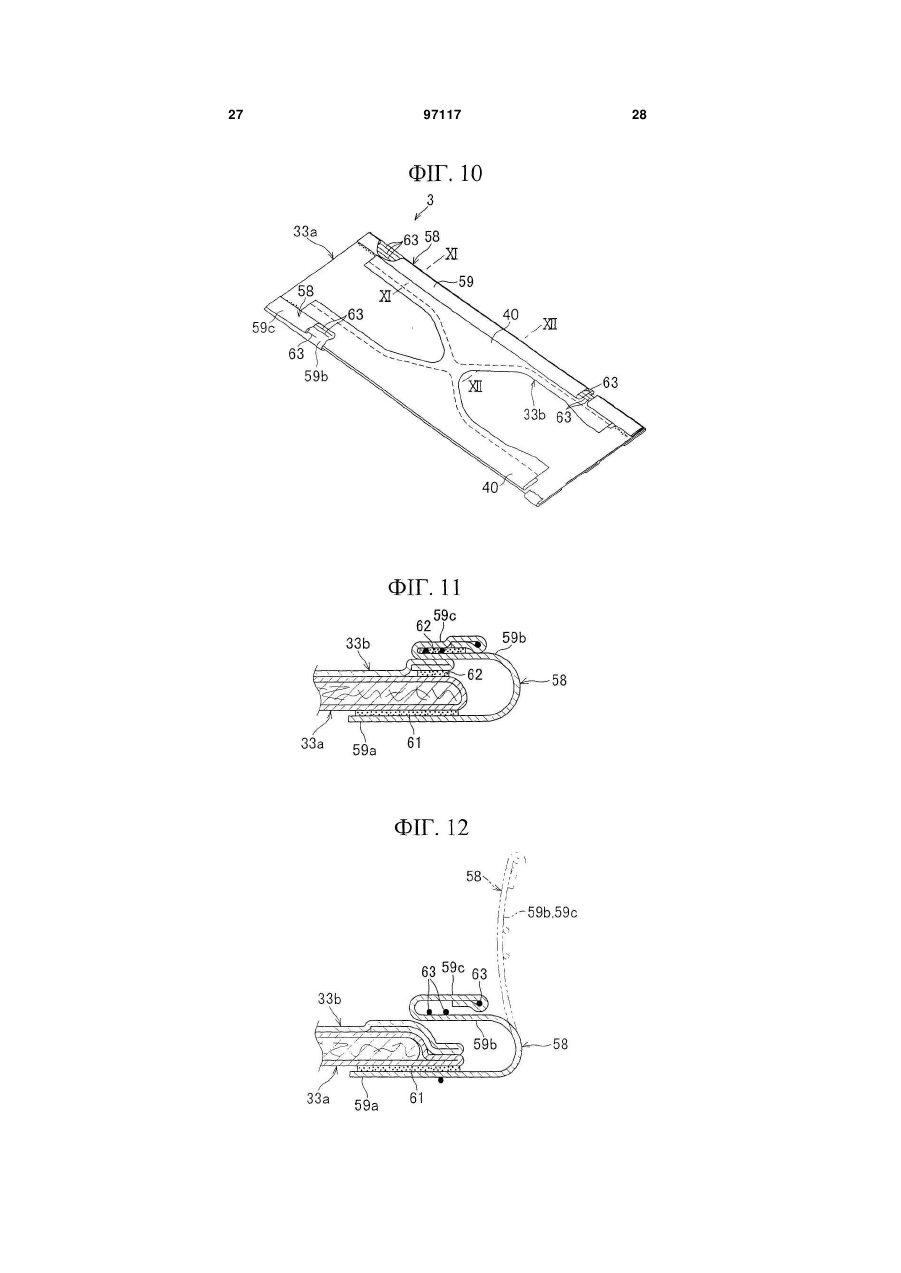

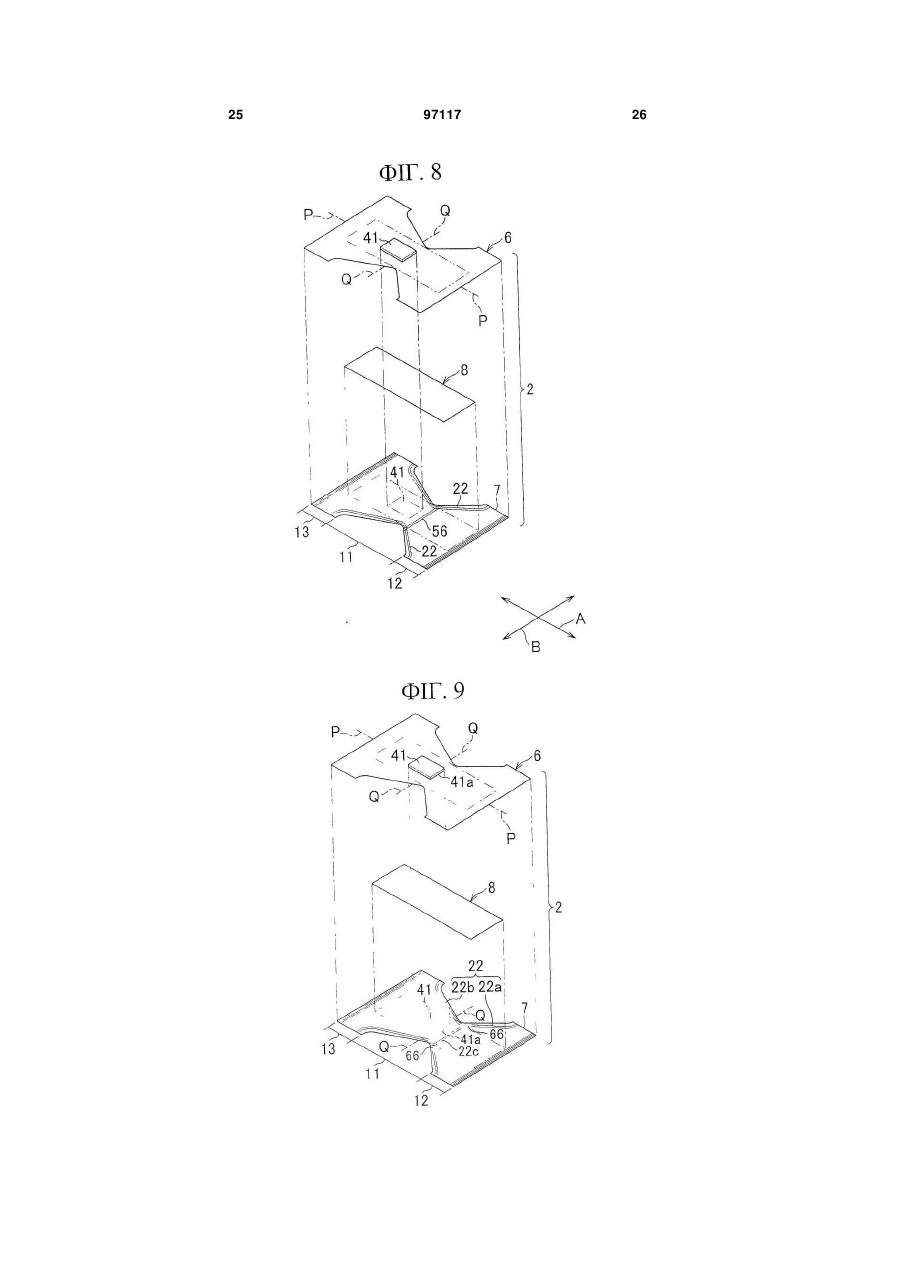

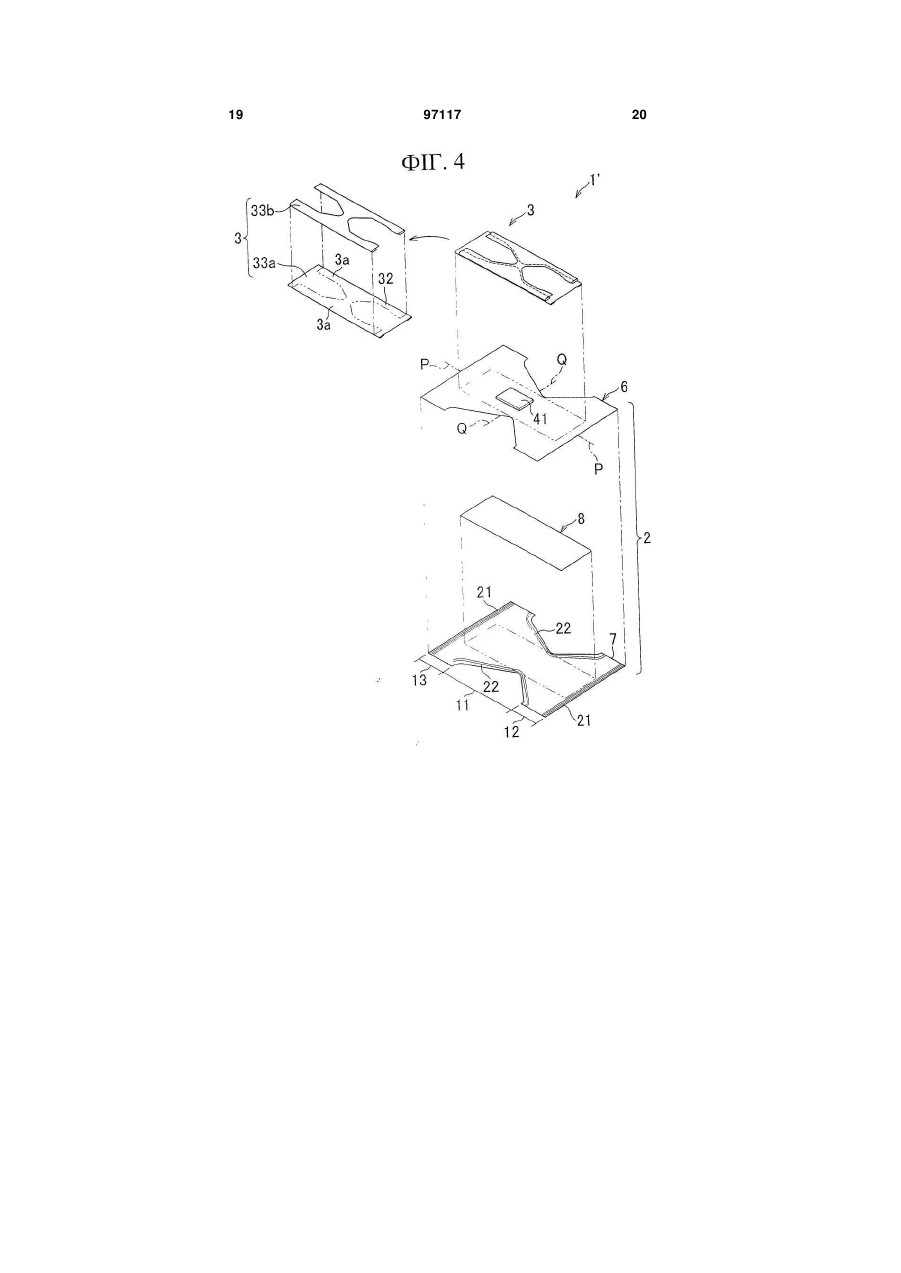

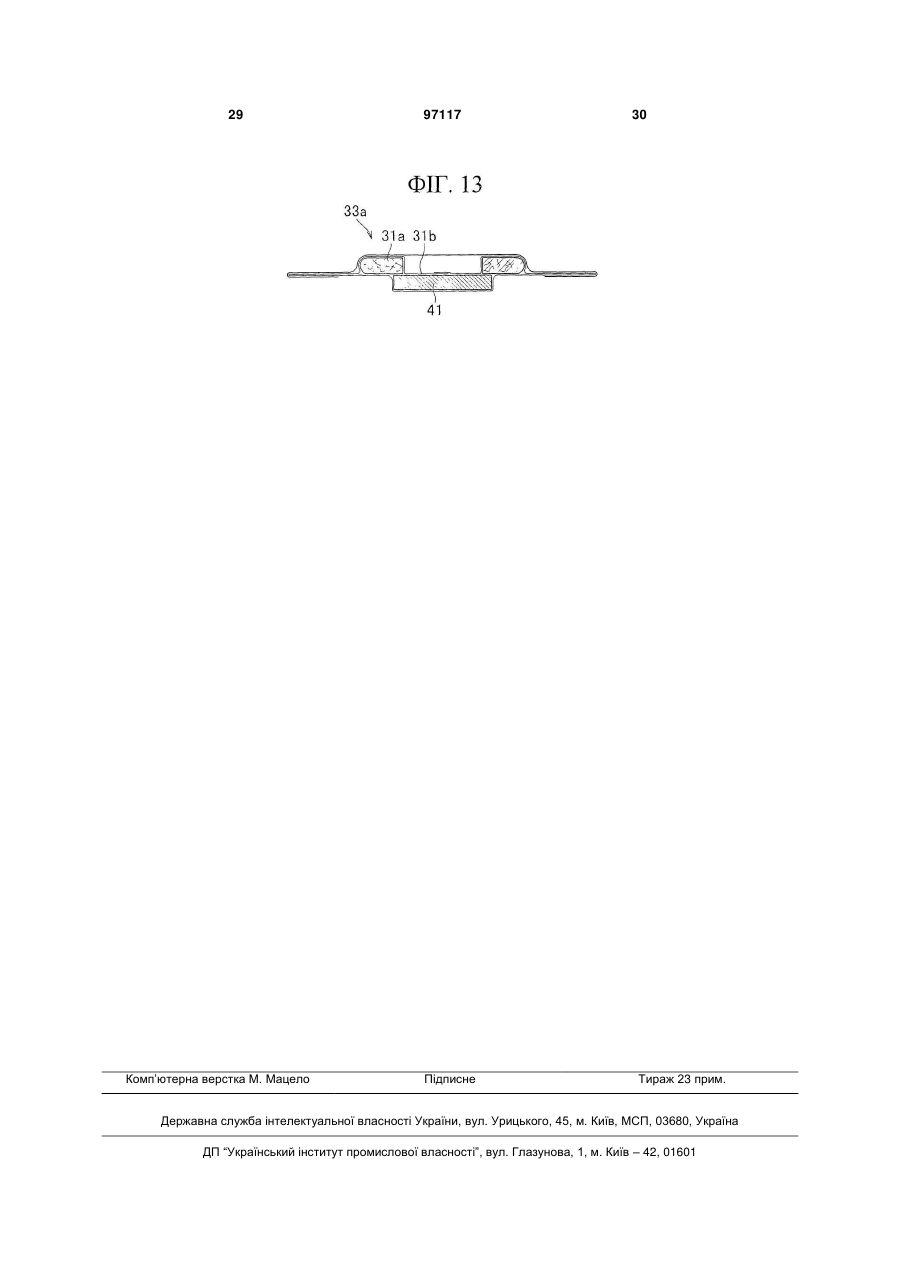

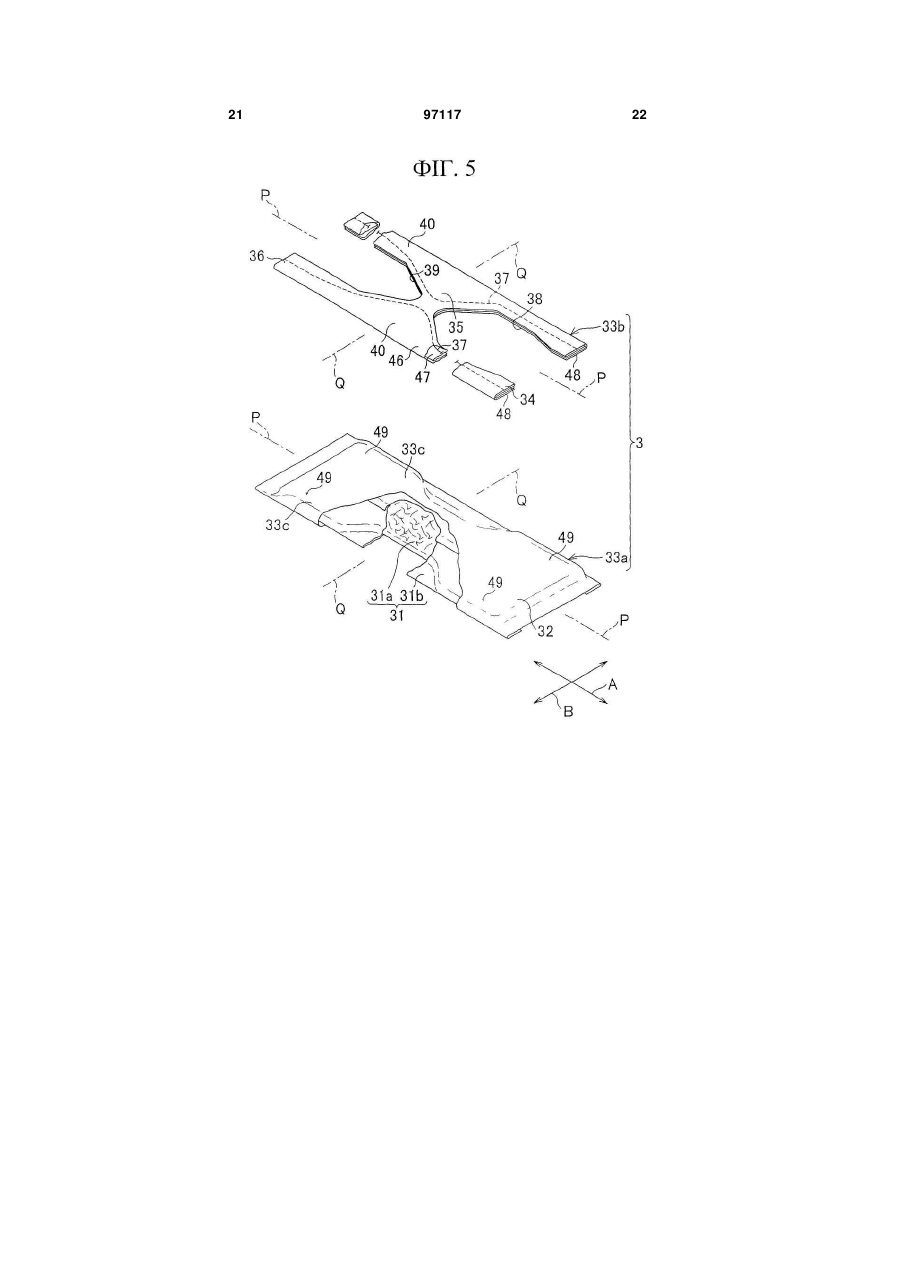

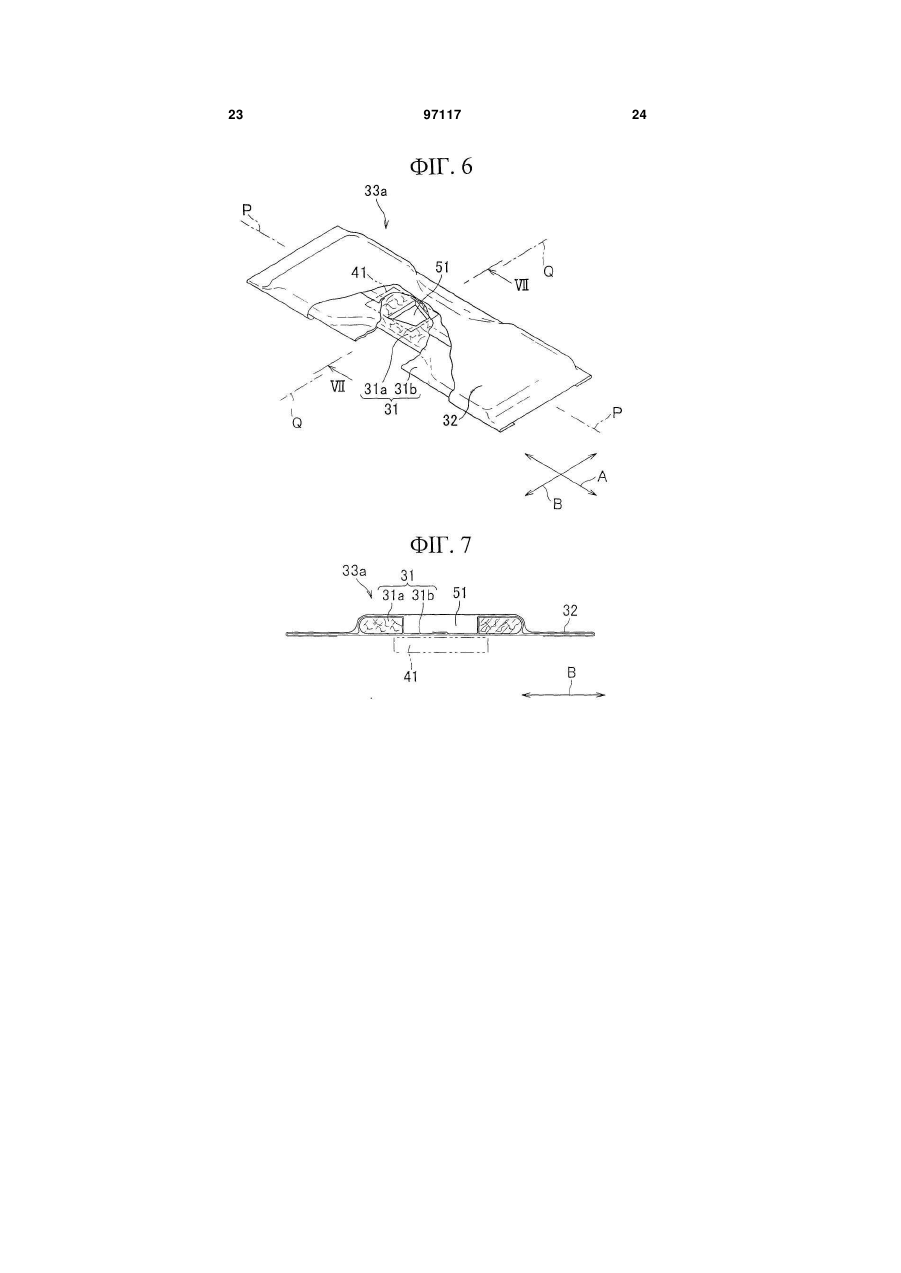

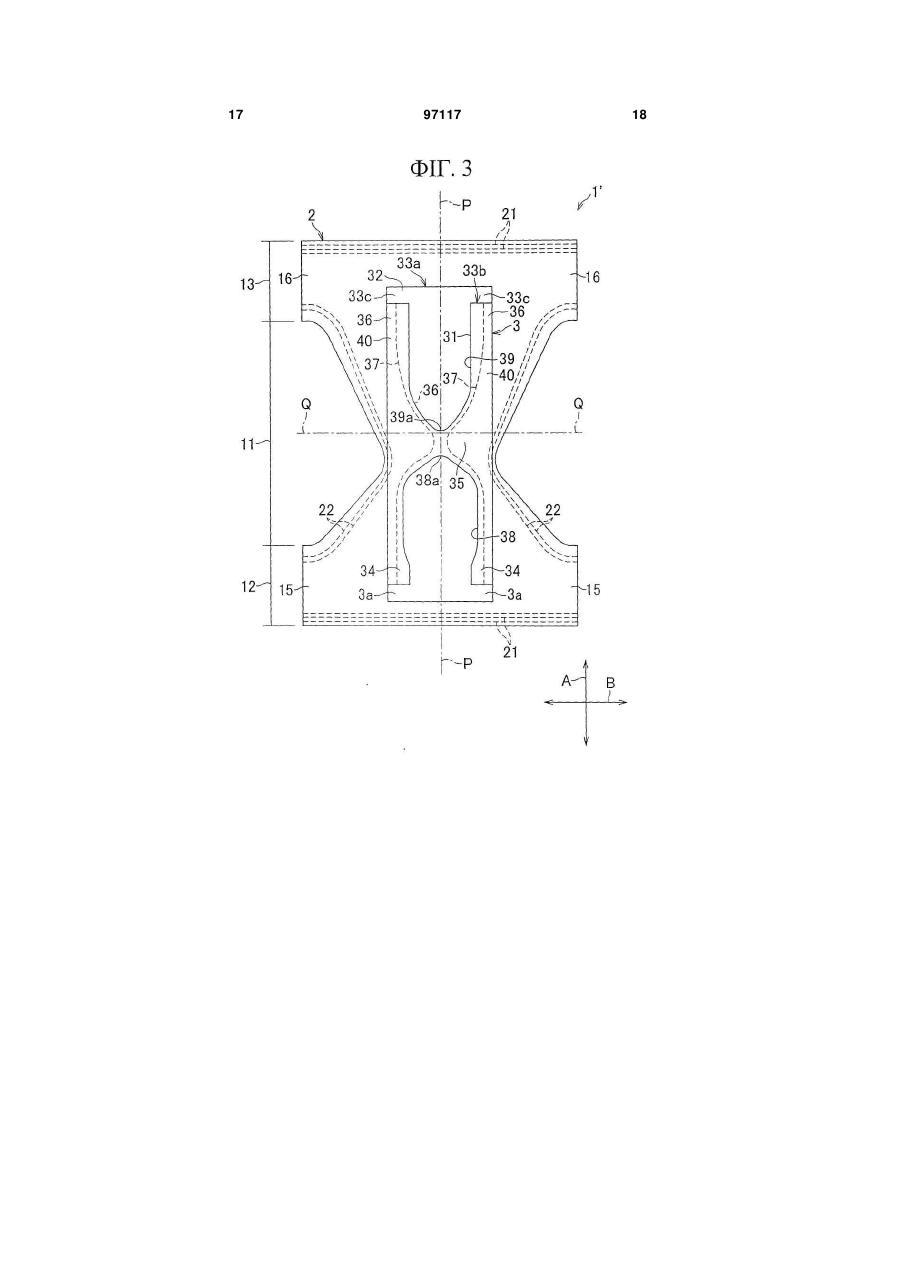

1. Одноразовий підгузник (1), що має поздовжній напрямок (А) і напрямок (В) ширини, і сторону (І), яка контактує з тілом, і сторону, що не контактує з тілом, який містить: передню ділянку талії (12); задню ділянку талії (13); пахову зону (11), що проходить між передньою й задньою ділянками талії; поверхню, що поглинає рідкі виділення організму, на стороні, що контактує з тілом; поверхню, що не поглинає рідкі виділення організму, на стороні, що не контактує з тілом; поглинаючу рідину організму структуру (3), розташовану на стороні, що контактує з тілом, принаймні у паховій зоні; роздільний шар (33b), розміщений на поглинаючій поверхні, принаймні у паховій зоні, таким чином, що може еластично розтягуватися і стягуватися в поздовжньому напрямку, причому роздільний шар має передню й задню кінцеві ділянки (34, 36), протилежні в поздовжніх напрямках, бічні частини (40), протилежні у напрямку ширини, проміжну ділянку (35) між бічними ділянками, і передній і задній отвори (38, 39) для приймання виділень організму, розділені зазначеною проміжною ділянкою, причому передня й задня кінцеві ділянки з'єднані із зазначеними передньою й задньою ділянками талії, а зазначена проміжна ділянка здатна відходити від поглинаючої поверхні для запобіган 2 (19) 1 3 97117 4 на з матеріалу, вибраного із групи, що містить пінополіуретан, пінополіетилен, пінополістирол, звиті термопластичні синтетичні волокна й пустотілі термопластичні синтетичні волокна. 10. Підгузник за будь-яким одним з пп. 3-9, який відрізняється тим, що зовнішній шар отриманий із шаруватого матеріалу, сформованого з волого непроникної полімерної плівки, й нетканого матеріалу, що покриває зовнішню поверхню вологонепроникної полімерної плівки, або із шаруватого матеріалу, сформованого з вологонепроникної полімерної плівки й полімерної плівки, що покриває зовнішню поверхню вологонепроникної полімерної плівки. Галузь застосування Винахід відноситься до одноразового підгузни отвір та/або може уповільнюватися поглинання рідкої складової фекалій поглинаючою серцевиною. Завданням винаходу є удосконалення відомого підгузника, описаного вище як приклад, таким чином, щоб між поглинаючою рідину організму серцевиною та роздільним шаром міг легко і надійно утворюватись достатньо великий простір для приймання фекалій. Шляхи вирішення згаданих проблем Даний винахід пропонує одноразовий підгузник, який має поздовжній напрямок і напрямок ширини, сторону, що контактує з тілом, і сторону, що не контактує з тілом, і який включає: передню ділянку талії; задню ділянку талії; пахову зону, що проходить між цими ділянками талії; поверхню, що поглинає рідину організму, на стороні, що контактує з тілом; поверхню, що не поглинає рідину організму, на стороні, що не контактує з тілом; поглинаючу рідину організму структуру, розміщену на стороні, що контактує з тілом, принаймні у паховій зоні; роздільний шар, розміщений на поглинаючій поверхні принаймні у паховій зоні таким чином, що може еластично розтягуватися і стягуватися у поздовжньому напрямку, причому цей роздільний шар має передню і задню кінцеві ділянки, протилежні у поздовжніх напрямках, бічні ділянки, протилежні у напрямку ширини, і проміжну ділянку між згаданими бічними ділянками, а також передній і задній отвори для приймання виділень організму, відокремлені згаданою проміжною ділянкою, причому передня і задня кінцеві ділянки прикріплені до передньої та задньої ділянок талії, а згадана проміжна ділянка здатна відходити від поглинаючої поверхні і тим самим запобігати контакту цієї поглинаючої поверхні зі шкірою споживача. Даний винахід відрізняється тим, що підгузник додатково включає еластичну панель, причому ця еластична панель повністю прикріплена до тієї зони поглинаючої структури, яка розміщена у середній частині пахової зони у напрямку ширини. Згідно з одним кращим варіантом винаходу еластична панель здатна виявляти більшу швидкість еластичного відновлення, ніж швидкість, яку може виявляти будь-який інший листовий матеріал, включений у паховій зоні, коли еластична панель згинається у поздовжньому напрямку або напрямку ширини. Згідно з іншим кращим варіантом винаходу поглинаюча структура включає внутрішній шар, що визначає поглинаючу поверхню, зовнішній шар, що визначає непоглинаючу поверхню, і серцевину, що поглинає рідину організму. Згідно з ще одним кращим варіантом винаходу еластична панель має ширину, що становить 20 ка. Відомий рівень У відомих одноразових підгузниках, описаних, наприклад, в опублікованих заявках JP198641304A та JP2002-11044A, для захисту шкіри споживача від забруднення виділеннями організму передбачений роздільний шар, прокладений між комплектом для поглинання рідини організму та шкірою споживача. У підгузнику, описаному в JP1986-41304А, в структурі поглинаючої прокладки над захисним шаром передбачений гідрофобний верхній шар. Цей верхній шар має отвір для приймання виділень організму, наприклад фекалій, та еластичні стрічки, що проходять з обох боків отвору у поздовжньому напрямку і здатні розтягуватися у цьому напрямку. Після надягання підгузника на тіло ці еластичні стрічки стягуються, в результаті чого верхній шар відходить вгору від контактуючої зі шкірою поглинаючої прокладки і не дає поглинаючій прокладці контактувати зі шкірою споживача. Підгузник, описаний у JP2002-11044А, має форму трусиків і включає контактуючий зі шкірою шар над проникним для рідини верхнім шаром, застосованим для покриття поглинаючої серцевини. Цей контактуючий зі шкірою шар має, у паховій зоні, отвір, призначений для приймання фекалій, та еластичні елементи, що проходять між передньою та задньою ділянками талії та прикріплені у розтягнутому стані до цього контактуючого зі шкірою шару таким чином, що оточують отвір. Опис винаходу Проблеми, вирішувані винаходом У варіанті підгузника, описаного в JP198641304A, поглинаюча рідину організму серцевина у паховій зоні може бути виконана з рядом зборок, що проходять у поздовжньому напрямку, та/або може складатися удвоє у напрямку ширини по мірі того, як споживач стуляє ноги. В результаті, це може утруднити проходження фекалій через отвір. Якщо поглинаюча рідину організму серцевина виконана зі зборками або може складатися удвоє, ефективна площа контакту з фекаліями може значно зменшуватися, і поглинання рідкої складової фекалій може уповільнюватися. У варіанті підгузника, описаного в JP200211044A, отвір у контактуючому зі шкірою шарі може бути нещільно закритий, але поглинаюча рідину організму серцевина, розташована під отвором, може бути виконана з рядом зборок та/або може складатися удвоє у напрямку ширини по мірі того, як споживач стуляє ноги. В результаті, це може значно утруднити проходження фекалій через 5 100% ширини серцевини на нижній стороні пахової зони. Згідно з наступним кращим варіантом серцевина є тонкою та гнучкою в тій своїй частині, що перекриває еластичну панель. Згідно з іншим кращим варіантом серцевина в тій своїй частині, що перекриває еластичну панель, має наскрізний отвір в напрямку товщини серцевини. Згідно з ще одним кращим варіантом до зовнішньої поверхні серцевини перед еластичною панеллю прикріплені стрічкоподібні еластичні елементи, що проходять поперек серцевини. Згідно з наступним кращим варіантом еластична панель прикріплена до зовнішнього шару. Згідно з іншим кращим варіантом еластична панель виконана з матеріалу, вибраного з групи, що складається із пінополіуретану, пінополіетилену, пінополістиролу, звитих термопластичних синтетичних волокон і порожнистих термопластичних синтетичних волокон. Згідно з ще одним кращим варіантом зовнішній шар виконаний з шаруватого пластику, що складається з непроникної для рідини пластикової плівки або нетканого матеріалу або пластикової плівки, які відповідно покривають внутрішню та зовнішню поверхні пластикової плівки. Ефект винаходу У запропонованому одноразовому підгузнику після надягання його на тіло роздільний шар стягується у поздовжньому напрямку, в результаті чого проміжна ділянка роздільного шару відокремлюється від внутрішнього шару і входить у контакт зі шкірою споживача. В той же час еластична панель, виконана у паховій зоні, не дає поглинаючій рідину організму серцевині згинатися удвоє та/або утворювати зборки і, таким чином, забезпечує достатньо великий простір між роздільним шаром і внутрішнім шаром, коли споживач стуляє ноги. Навіть якщо поглинаюча серцевина тимчасово зігнулася удвоє, вона легко відновлює свій початковий стан і швидко відновлює великий простір між роздільним шаром і внутрішнім шаром, коли споживач розводить ноги. У варіанті, в якому серцевина є тонкою та гнучкою, зокрема в тій своїй частині, що перекриває еластичну панель, і в якому серцевина в тій своїй частині, що перекриває еластичну панель, має наскрізний отвір в напрямку товщини серцевини, сила еластичного відновлення еластичної панелі не буде послаблюватися серцевиною, навіть якщо еластична панель деформується. В результаті, можна легко та надійно підтримувати простір між еластичною панеллю та внутрішнім шаром. У варіанті, в якому до зовнішньої поверхні серцевини перед еластичною панеллю прикріплені стрічкоподібні еластичні елементи, що проходять поперек серцевини, практично малоймовірно, що передня частина пахової зони може зігнутися удвоє у напрямку ширини, і, навіть якщо передня частина пахової зони зігнеться удвоє, вона зможе легко відновити свій початковий стан. Ефекти винаходу в інших варіантах стануть більш зрозумілими з наведеного нижче детального опису. 97117 6 Стислий опис креслень Фіг. 1 - перспективний вигляд підгузника з частковим вирізом. Фіг. 2 - вигляд у розрізі по лінії ІІ-ІІ фіг 1. Фіг. 3 - вигляд у розкладеному стані підгузника з фіг. 1. Фіг. 4 - діаграма комплекту підгузника з фіг. 3 у розібраному вигляді. Фіг. 5 - зображення поглинаючої структури у розібраному вигляді. Фіг. 6 - перспективний вигляд поглинаючої рідину панелі з частковим вирізом згідно з одним кращим варіантом винаходу. Фіг. 7 - вигляд у розрізі по лінії VII-VII фіг 6. Фіг. 8 - перспективне зображення у розібраному вигляді покриваючої основи згідно з одним кращим варіантом винаходу. Фіг. 9 - вигляд, аналогічний фіг. 8, що показує покриваючу основу згідно з іншим кращим варіантом винаходу. Фіг. 10 - перспективний вигляд роздільного шару з частковим вирізом згідно з одним кращим варіантом винаходу. Фіг. 11 - вигляд у розрізі по лінії ХІ-ХІ фіг 10. Фіг. 12 - вигляд у розрізі по лінії ХII-ХII фіг 10. Фіг. 13 - вигляд, аналогічний фіг. 7, що показує поглинаючу панель згідно з іншим кращим варіантом винаходу. Ідентифікація числових позначень на кресленнях 1 одноразовий підгузник 3 поглинаюча рідину структура 8 зовнішній шар (шар, що захищає від протікання) 11 пахова зона 11а нижня сторона пахової зони 12 передня ділянка талії 13 задня ділянка талії 31 серцевина 32 внутрішній шар 33b роздільний шар 35 проміжна ділянка 38 передній отвір 39 задній отвір 41 еластична панель 56 еластичний елемент А поздовжній напрямок В напрямок ширини Детальний опис Переваги запропонованого одноразового підгузника стануть більш зрозумілими з подальшого опису з посиланнями на супровідні креслення. На фіг. 1 показаний підгузник 1 у перспективному вигляді з частковим вирізом, і на фіг. 2 - вигляд у розрізі по лінії ІІ-ІІ фіг 1. На фіг. 1 підгузник 1, показаний у вигляді, який він має, коли надягнений на тіло споживача, має поздовжній напрямок А, поперечний напрямок В і напрямок висоти С. Підгузник 1 має поверхню І, що контактує з тілом (поверхню, що поглинає рідину організму), і поверхню О, що не контактує з тілом споживача (поверхню, що не поглинає рідину організму), і включає покриваючу основу 2 у формі трусиків і поглинаючу рідину організму структуру, передбачену всередині покриваючої основи 2. Покриваюча основа 2, 7 в свою чергу, включає внутрішній шар 6, зовнішній шар 7 і непроникний для рідини захисний шар 8, прокладений між цими двома шарами 6, 7 таким чином, що визначає пахову зону 11, передню ділянку талії 12, що проходить уперед від пахової зони 11, і задню ділянку талії 13, що проходить назад від пахової зони 11. Передня і задня ділянки талії 12, 13 відповідно мають протилежні бічні краї 15, 16, плоско складені разом і з'єднані разом рядом ділянок 17, розташованих з проміжками у напрямку висоти С, як видно на фіг. 1, таким чином, що утворюють отвір 18 для талії, в той же час передня і задня ділянки для талії 12, 13 разом з паховою зоною 11 утворюють пару отворів 19 для ніг. Уздовж відповідних периферичних країв отвору 18 для талії та отворів 19 для ніг між внутрішнім шаром 6 і зовнішнім шаром 7 прокладений ряд еластичних елементів 21 для талії та еластичних елементів 22 для ніг, прикріплених у розтягнутому стані принаймні до одного з шарів 6, 7. Поглинаюча структура 3 передбачена принаймні у паховій зоні 11 і включає поглинаючу панель 33а та роздільний шар ЗЗb. Поглинаюча рідину панель 33а, в свою чергу, включає серцевину 31, що поглинає рідину організму, сформовану з водопоглинаючого матеріалу 31а, обгорнутого санітарно-гігієнічним папером 31b, і проникний для рідини внутрішній шар 32, що покриває принаймні поверхню І, що контактує з тілом, тобто поглинаючу поверхню серцевини 31. Роздільний шар ЗЗb передбачений на поглинаючій поверхні внутрішнього шару 32. На фіг. 2 роздільний шар ЗЗb має передню кінцеву ділянку 34 і задню кінцеву ділянку 36, прикріплені до внутрішнього шару 32 на передній та задній ділянках талії 12, 13 відповідно, та проміжну ділянку 35, що відходить вгору від внутрішнього шару 32 у паховій зоні 11. Як видно на фіг. 2, серцевина 31 розміщена між внутрішнім шаром 32 і захисним шаром 8 таким чином, що є закритою захисним шаром 8 від зовнішньої поверхні підгузника 1. Рідина організму, яку увібрала серцевина 31, не витече з підгузника 1. Між серцевиною 31 та внутрішнім шаром 6 розміщена еластична панель 41. Фіг. З - це вигляд у плані, що показує підгузник 1′, який відповідає підгузнику 1 фіг. 1, передня та задня ділянки талії 12, 13 якого примусово від'єднані одна від одної в ділянках 17 і розгорнуті у поздовжньому напрямку А. На фіг. 3 еластичні елементи 21 для талії, еластичні елементи 22 для ніг та еластичні елементи 37 для пахової зони 11, прикріплені у розтягнутому стані до роздільного шару ЗЗb, позначені пунктирними лініями. Підгузник 1' має поздовжню центральну лінію Р-Р, що ділить навпіл ширину підгузника 1′, і поперечну центральну лінію Q-Q, що ділить навпіл довжину підгузника 1′ у поздовжньому напрямку А, при цьому підгузник у напрямку А є симетричним відносно центральної лінії Р-Р. Покриваюча основа 2, як правило, має форму піщаного годинника, а поглинаюча структура 3 є прямокутною. Роздільний шар 33b разом з поглинаючою структурою 3 включає протилежні бічні ділянки 40, що проходять уздовж протилежних бічних країв 3а поглинаючої панелі 33а, і проміжну ділянку 35, що з'єднує бічні 97117 8 ділянки 40. Бічні ділянки 40 у взаємодії з проміжною ділянкою 35 визначають U-подібний передній отвір 38, розташований біля передньої ділянки таліїї 12, і U-подібний задній отвір 39, розташований біля задньої ділянки талії 13. Підгузник 1 надягають на тіло з можливістю регулювання таким чином, що зовнішні геніталії споживача розміщуються у передньому отворі 38, задній прохід споживача розміщується в задньому отворі 39, а проміжна ділянка 35 між зовнішніми геніталіями та заднім проходом контактує зі шкірою споживача. У такому стані краще, якщо нижня частина 38а Uподібної форми, визначена переднім отвором 38, знаходиться перед поперечною центральною лінією Q-Q, тоді як нижня частина 39а U-подібної форми, визначена заднім отвором 39, знаходиться біля поперечної центральної лінії Q-Q. Еластичні елементи 37 для пахової зони 11 у розтягнутому стані стягуються у поздовжньому напрямку А по мірі того, як пахова зона 11 згинається у поздовжньому напрямку А, як видно на фіг. 1 і 2. В результаті, еластичні елементи 37 зменшують розмір роздільного шару 33b, як видно на фіг. 3, і одночасно відокремлюють проміжну ділянку 35 від внутрішнього шару 32 (фіг. 2). На фіг. 4 показаний підгузник Г у розібраному вигляді. Зовнішній шар 7 сформований з нетканого матеріалу або пластикової плівки і має на своїй внутрішній поверхні еластичні елементи 21 для талії та еластичні елементи 22 для ніг, прикріплені у розтягнутому стані до внутрішньої поверхні зовнішнього шару 7 термоклеєм (не показаний). Зовнішній шар 7 на своїй внутрішній поверхні також має шар 8, що захищає від протікання (захисний шар), прикріплений до неї клеєм або відповідним методом приклеювання. Зовнішній шар 7 і захисний шар 8, у свою чергу, мають на відповідних внутрішніх поверхнях внутрішній шар 6 з нетканого матеріалу або пластикової плівки такої самої форми і розміру, що і зовнішній шар 7, до якого він прикріплений клеєм або відповідним методом приклеювання. Внутрішній шар 6 на своїй внутрішній поверхні має еластичну панель 41, прикріплену до неї термоклеєм (не показаний) таким чином, що вона розміщується симетрично відносно поздовжньої центральної лінії Р-Р. У варіанті підгузника 1, призначеного для дитини, еластична панель 41 у кращому варіанті має ширину, що становить 20100% ширини серцевини 31, виміряної на нижній частині 11а пахової зони 11 (фіг. 1 та 2), що знаходиться на поперечній центральній лінії Q-Q, і довжину 20-80 мм. Еластична панель 41 може бути прикріплена до захисного шару 8 позаду поперечної центральної лінії Q-Q. Еластична панель 41 також може бути прикріплена до захисного шару 8 таким чином, що виступатиме за межі поперечної центральної лінії Q-Q, якщо тільки відстань, на яку панель 41 виступає за межі поперечної центральної лінії Q-Q, не перевищуватиме 30 мм. Внутрішній шар 6 на своїй внутрішній поверхні також має поглинаючу структуру 3, прикріплену до неї термоклеєм (не показаний). Поглинаюча панель 33а та роздільний шар 33b разом складають поглинаючу структуру 3, і практично вся зовнішня поверхня поглинаючої панелі 33а (тобто нижня поверхня, як 9 видно на фіг. 4) є прикріпленою до внутрішнього шару 6, так що поглинаюча панель 33а взаємодіє з внутрішнім шаром 6 і розміщує всередині еластичну панель 41. Поглинаюча панель 33а може також бути прикріпленою до еластичної панелі 41. Роздільний шар 33b прикріплено до внутрішньої поверхні поглинаючої панелі 33а уздовж її бічних країв 3а. На фіг. 5 показанау перспективі поглинаюча структура 3 у розібраному вигляді. Поглинаюча панель 33а, що складає поглинаючу структуру 3, включає серцевину 31, сформовану з водопоглинаючого матеріалу 31а, наприклад розпушеної целюлози або суміші розпушеної целюлози і частинок полімеру-суперабсорбенту, обгорнуту санітарно-гігієнічним папером, і проникний для рідини внутрішній шар 32, що принаймні частково покриває внутрішню поверхню, бічні поверхні та зовнішню поверхню серцевини 31. На фіг. 5 показане відносне розташування поглинаючої панелі 33а відносно поздовжньої центральної лінії Р-Р і поперечної центральної лінії Q-Q підгузника 1′. Роздільний шар 33b включає пару шарів нетканого матеріалу 46, 47, плоско складених разом, і пару еластичних елементів 37 для пахової зони 11, прокладених між цими шарами нетканого матеріалу 46, 47, розміщених симетрично відносно поздовжньої центральної лінії Р-Р і прикріплених у розтягнутому стані принаймні до одного з цих двох шарів нетканого матеріалу 46, 47. Конкретніше, еластичні елементи 37 проходять так, що сходяться найближче один до одного у напрямку ширини В роздільного шару ЗЗb, потім проходять уздовж периферій переднього отвору 38 і заднього отвору 39 і поступово розходяться один від одного по мірі наближення цих еластичних елементів 37 до передньої кінцевої ділянки 34 і задньої кінцевої ділянки 36 відповідно. Протилежні бічні ділянки 34, 36 роздільного шару ЗЗb включають краї 48, відігнуті до поздовжньої центральної лінії Р-Р, при цьому передня та задня кінцеві ділянки 34, 36 відповідних країв 48 прикріплені до внутрішньої поверхні поглинаючої панелі 33а уздовж виконаних на ній зон склеювання 49, що позначено рядом точок. Уздовж пердніх ділянок 34 і задніх ділянок 36 краї 48 відігнуті назад, плоско складені разом і скріплені клеєм або відповідним способом склеювання. Хоча шари з нетканого матеріалу, що складають роздільний шар 33b, можуть бути проникними або непроникними для рідини, все ж краще використовувати нетканий матеріал з проникністю для рідини, меншою за проникність для рідини внутрішнього шару 32, для гарантування того, що потік рідини організму з поглинаючої панелі 33а у напрямку до шкіри споживача буде надійно блокуватися роздільним шаром 33b, навіть якщо центральна ділянка 35 роздільного шару 33b входить в контакт з поглинаючою панеллю 33а у мокрому стані в результаті поглинання рідини організму під час використання підгузника 1. Підгузник 1′ з фіг. 3, в якому використаний такий роздільний шар 33b, можна згинати уздовж поперечної центральної лінії Q-Q, і потім передню і задню ділянки талії 12, 13 можна скріплювати одна з одною уздовж протилежних бічних країв 15, 16 97117 10 для отримання форми підгузника з фіг. 1. Після цього стягування еластичних елементів 37 пахової зони 11 змушує проміжну ділянку 35 роздільного шару 33b відходити вгору від внутрішнього шару 32 поглинаючої панелі 33а і входити в контакт з паховою зоною споживача. Тим самим гарантується, що сеча буде текти до поглинаючої панелі 33а через передній отвір 38, а фекалії будуть рухатись до поглинаючої панелі 33а через задній отвір 39. Отже, шкіра споживача між зовнішніми геніталіями та заднім проходом не буде забруднюватися виділеннями організму. Еластична панель 41, розміщена між покриваючою основою 2 і серцевиною 31 у поглинаючій панелі 33а, забезпечує можливість м'якого згинання поглинаючої панелі 33а у напрямку до нижньої частини підгузника 1 практично без утворення зборок у поздовжньому напрямку А, навіть якщо поглинаюча панель 33а стискатиметься у напрямку ширини В при стулянні ніг споживачем. Крім того, навіть якщо поглинаюча панель 33а стискатиметься разом з еластичною панеллю 41 так, що згинатиметься удвоє, поглинаюча панель 33а може розгортатися під дією відновлювальної сили еластичної панелі 41 при розсуванні ніг споживачем. Отже, на поглинаючій панелі 33а не залишається лінії потенційного згину. Конкретніше, проміжна ділянка 35 роздільного шару ЗЗb має можливість відходити від поглинаючої панелі 33а на відповідну відстань, в той же час внутрішня поверхня поглинаючої панелі 33а пристосована плавно розтягуватися, даючи можливість об'ємним виділенням організму входити у простір між роздільним шаром ЗЗb і поглинаючою панеллю 33 а, при цьому рідка складова виділень організму швидко вбирається у поглинаючу панель 33а. Матеріал для еластичної панелі 41 може бути вибраний з групи матеріалів, що складається з пористого еластичного шару товщиною 3-10 мм, виготовленого зі спіненої смоли, наприклад з гнучкого та еластичного піноуретану, пінополіетилену або пінополістиролу; нетканого матеріалу або шаруватого пластику, що складається з ряду шарів 2 нетканого матеріалу з густиною 100-250 г/м , виготовленого із звитих волокон, наприклад механічно звитих термопластичних синтетичних волокон або термічно звитих термопластичних синтетичних волокон; нетканого матеріалу або шаруватого пластику, що складається з ряду шарів нетканого матеріалу з густиною 100-250 г/м , що містить еластичні нитки, наприклад уретанові еластичні нитки; і шаруватого пластику, що складається з пористого еластичного шару та нетканого матеріалу. Пористий еластичний шар у кращому варіанті має відкриті комірки для більшої проникності повітря, а як звиті волокна краще застосовувати багатокомпонентні волокна типу волокно з оболонкою або з формою поперечного перерізу з розташуванням типу бік у бік для збільшення таким чином відновлювальної сили еластичної панелі 41. Еластична панель 41 повинна мати швидкість відновлення у поздовжньому напрямку А і напрямку ширини В, більшу, ніж швидкість відновлення будь-якого іншого листового матеріалу та серцевини, що знаходяться у паховій зоні 11, всередині або зовні 11 еластичної панелі 41, так що еластична панель 41 може сприяти відновленню таких листових матеріалів і серцевини 31 після згинання підгузника 1 у поздовжньому напрямку А і напрямку ширини В. На фіг. 6 показана у перспективі поглинаюча панель 33а з частковим вирізом згідно з одним кращим варіантом винаходу, а на фіг. 7 - її вигляд у розрізі по лінії VII-VII фіг 6. Як видно на фіг. 6, серцевина 31 поглинаючої панелі 33а не має поглинаючого рідину матеріалу біля точки, в якій поздовжня центральна лінія Р-Р перетинається з поперечною центральною лінією Q-Q. Біля цієї точки перетину замість поглинаючого матеріалу виконаний наскрізний отвір 51, що проходить крізь матеріал 31а в напрямку його товщини. Поглинаюча панель 33а також має на зовнішній поверхні серцевини 31 еластичну панель 41, позначену уявними лініями. У поглинаючій рідину структурі 3, що включає згадану поглинаючу панель 33а, практично виключається, що сила еластичного відновлення еластичної панелі 41 може зменшитися через наявність серцевини 31. Тому, навіть при згинанні у напрямку ширини В поглинаюча структура 3 згідно з даним варіантом може швидко розгинатися під впливом еластичної панелі 41, навіть швидше, ніж поглинаюча структура 3 у варіанті з фіг. 5. Утворення достатньо великого простору між поглинаючою панеллю 33а та роздільним шаром ЗЗb також відбувається легше, ніж у варіанті поглинаючої панелі 33а з фіг. 5. У кращому варіанті нижня сторона наскрізного овору 51 покрита санітарногігієнічним папером З1b, який визначає поверхню поглинаючої панелі 33а. Можна також поглибити наскрізний отвір 51 разом із санітарно-гігієнічним папером З1b, щоб наскрізний отвір 51 можна було використовувати як приймач фекалій. Якщо підгузник 1 призначений для дитини і наскрізний отвір 51 використовують з цією метою, то наскрізний отвір 51 краще зсунути уперед на 30 мм або менше від поперечної центральної лінії Q-Q, і розмір наскрізного отвору 51 кзаду від поперечної центральної лінії Q-Q краще зробити принаймні на 10 мм довше, ніж розмір наскрізного отвору 51 попереду від поперечної центральної лінії Q-Q, краще у межах 30-70 мм. Хоча плоска форма наскрізного отвору 51 не описана і може бути різною, наприклад прямокутною, квадратною, круглою та овальною, перевагу віддають здебільшого формі, ширина якої звужується від заднього кінця до переднього кінця, наприклад трапецеїдальній або трикутній формі. Це обумовлене тим, що така конусна форма забезпечує згинання поглинаючої структури 3 тільки уздовж поздовжньої центральної лінії Р-Р по мірі того, як на поглинаючу структуру 3 діє поперечна сила і зменшує її ширину. Такий наскрізний отвір 51, як показаний, можна замінити тонким і гнучким поглибленням, що містить меншу кількість матеріалу 31а серцевини, ніж оточуюча ділянка. Еластична панель 41, що знаходиться під наскрізним отвором 51, у кращому варіанті закриває 90% або більше, найкраще ж 100%, площі наскрізного отвору 51. На фіг. 8 показана у перспективі покриваюча основа 2 у розібраному вигляді, яка є варіантом покриваючої основи 2 з фіг. 4. Показана на фіг. 8 97117 12 покриваюча основа 2 на внутрішній поверхні зовнішнього шару 7 у паховій зоні 11 має поперечний еластичний елемент 56 у вигляді еластичної стрічки, що проходить у напрямку ширини В. Поперечний еластичний елемент 56 передбачений окремо від еластичних елементів 22 для ніг і прикріплений у розтягнутому або нерозтягнутому стані до зовнішнього шару 7 перед еластичною панеллю 41, у кращому варіанті на відстані 5-50 мм перед еластичною панеллю 41, поперек серцевини 31. Поперечний еластичний елемент 56 змушує серцевину 31 плавно згинатися без утворення на ній зборок у поздовжньому напрямку А при стулянні ніг споживачем. Тому поперечний еластичний елемент 56 здатен запобігти зменшенню ефективної площі, на якій серцевина 31 входить у контакт з фекаліями через проміжну ділянку внутрішнього шару 32. Якщо такий поперечний еластичний елемент 56 прикріплений у розтягнутому стані до зовнішнього шару 7, коефіцієнт розтягнення еластичного елемента 56 краще обмежити, щоб не погіршити заданої функції та ефекту еластичного елемента 56. Фіг. 9 - вигляд, аналогічний фіг. 8, що показує покриваючу основу 2, яка є іншим варіантом покриваючої основи 2 з фіг. 8. У варіанті фіг. 9 ниткоподібні еластичні елементи 22 для ніг включають передні еластичні елементи 22а, що проходять у напрямку до передньої ділянки талії 12, і задні еластичні елементи 22b, що проходять до задньої ділянки талії 13. Передні еластичні елементи 22а проходять від передньої ділянки талії 12 майже до поперечної центральної лінії Q-Q. Задні еластичні елементи 22b проходять від задньої ділянки талії 13 за межі переднього краю 41а еластичної панелі 41 і потім проходять через поглинаючу структуру 3, визначаючи поперечні сегменти 22с. Поперечні сегменти 22с також прикріплені у розтягнутому або нерозтягнутому стані до зовнішнього шару 7 і запобігають утворенню зборок на серцевині 31. Фіг. 10 - вигляд, аналогічний фіг. 6, що показує поглинаючу структуру 3 згідно з одним кращим варіантом винаходу. У варіанті поглинаючої структури 3 з фіг. 10 бічні ділянки 40 роздільного шару ЗЗb мають на внутрішній поверхні захисні манжети 58. Захисні манжети 58 виконані у кращому варіанті з нетканого матеріалу, краще з непроникного для рідини нетканого матеріалу, що загинається уздовж бічних ділянок і на них у Z-форму і перевернуту Z-форму відповідно. Фіг. 11 і 12 - вигляди у розрізі по лінії ХІ-ХІ та лінії ХII-ХІІ фіг 10 відповідно. Захисні манжети 58 прикріплені, відповідними нижніми сторонами Zформи та перевернутої Z-форми, до зовнішньої поверхні поглинаючої панелі 33а термоклеєм 61. Відповідні проміжні сторони 59b і верхні сторони 59с Z-форми та перевернутої Z-форми прикріплені термоклеєм 62 до внутрішньої поверхні поглинаючої панелі 33а або роздільного шару 33b уздовж їхніх протилежних у поздовжньому напрямку кінців. Відповідні проміжні сторони 59b і верхні сторони 59с Z-форми та перевернутої Z-форми біля поперечної центральної лінії Q-Q залишаються загнутими одна на одну і нескріпленими разом (див. фіг. 12). Еластичні елементи 63 прикріплені у розтягнутому стані до відповідних проміжних сторін 59b і 13 верхніх сторін 59с Z-форми та перевернутої Zформи (див. фіг. 10). Коли підгузник 1, що має поглинаючу рідину структуру із захисними манжетами 58, набуває на тілі споживача форми, показаної на фіг. 1, проміжні сторони 59b і верхні сторони 59с піднімаються, як показано уявними лініями на фіг. 12, при стисканні еластичних елементів 63 у поздовжньому напрямку А. Таким чином, рідина організму не буде протікати з боків поглинаючої структури 3. Таку поглинаючу структуру 3 можна застосовувати у поєднанні з покриваючою основою 2 для забезпечення більшого захисту від протікання рідин організму через переривисту зону між передніми та задніми еластичними елементами 22а, 22b у паховій зоні 11 покриваючої основи 2. 97117 14 Фіг. 13 - це вигляд, аналогічний фіг. 7, який показує поглинаючу панель 33а згідно з іншим кращим варіантом винаходу. В цьому варіанті поглинаючої панелі 33а еластична панель 41 розміщується між зовнішньою поверхнею структури з водопоглинаючого матеріалу 31а та санітарно-гігієнічним папером 31b. Згідно з цим варіантом еластична панель 41 також передбачена на зовнішній поверхні серцевини 31. Слід розуміти, що еластична панель 41, передбачена на зовнішній поверхні серцевини 31, як тут описано, включає еластичну панель 41, розміщену між внутрішнім шаром 6 і захисним шаром 8, еластичну панель 41, розміщену між захисним шаром 8 і зовнішнім шаром 7, та еластичну панель 41, виконану на зовнішній поверхні зовнішнього шару 7, кожна з цих панелей знаходиться у покриваючій основі 2. 15 97117 16 17 97117 18 19 97117 20 21 97117 22 23 97117 24 25 97117 26 27 97117 28 29 Комп’ютерна верстка М. Мацело 97117 Підписне 30 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
