Одноразовий підгузник типу трусиків

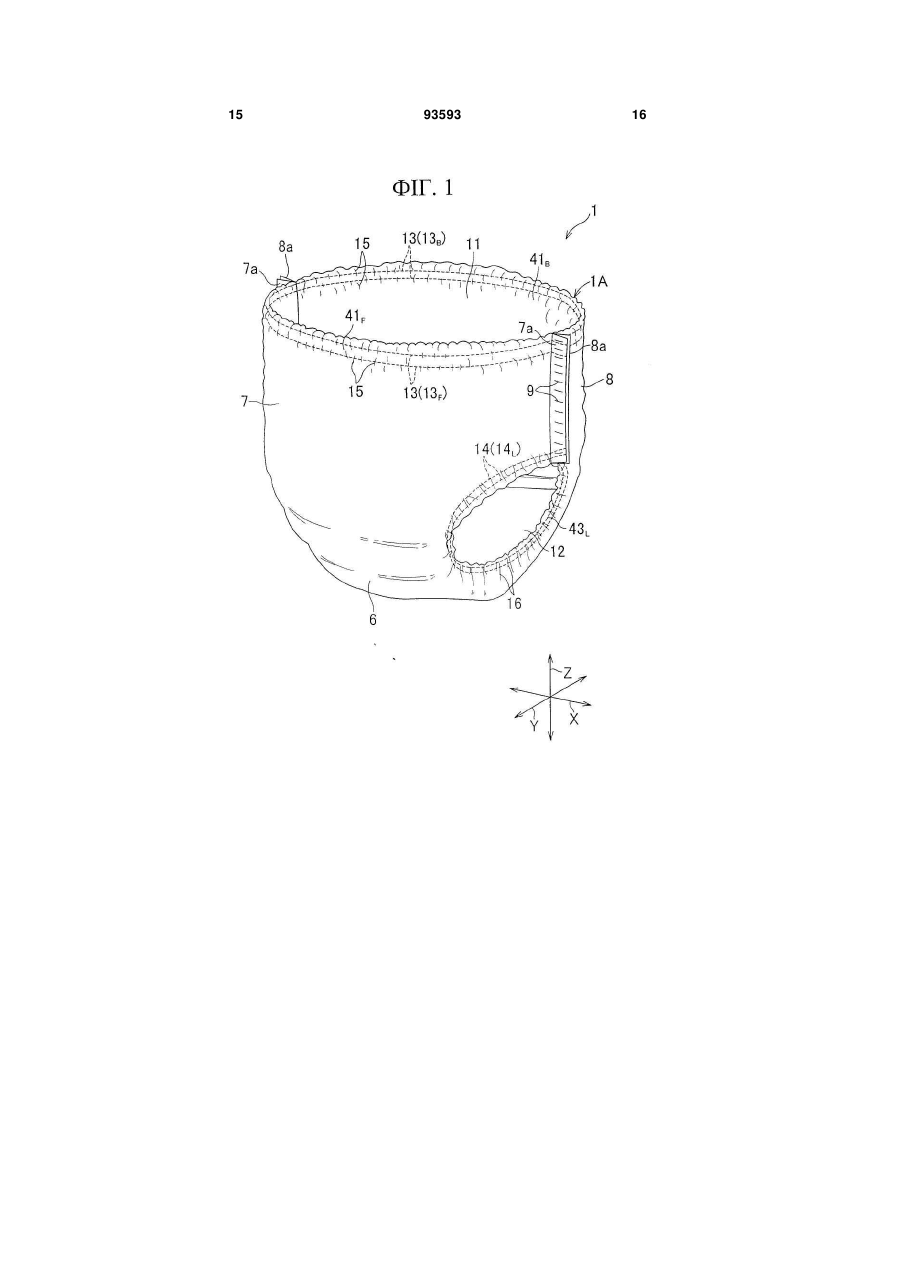

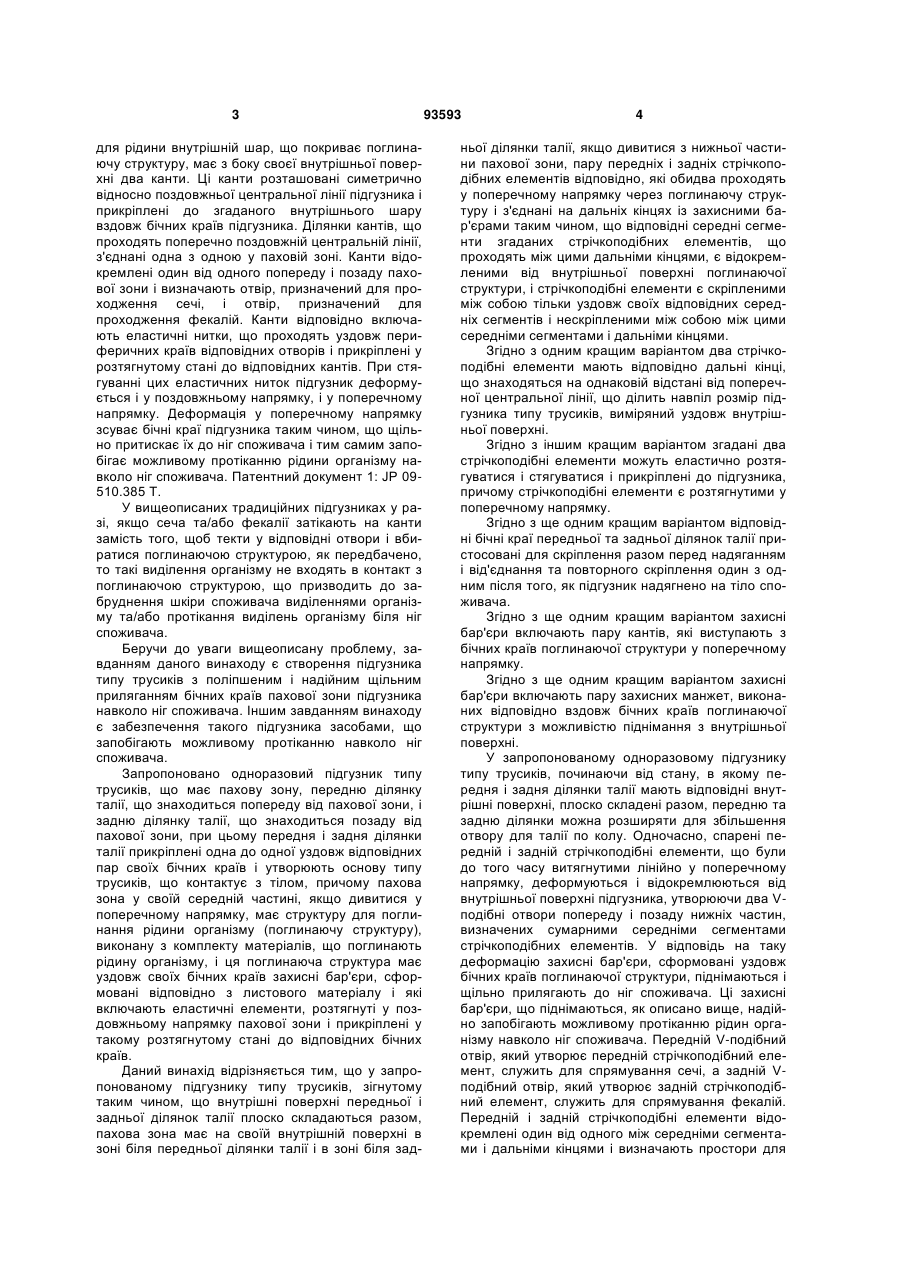

1. Одноразовий підгузник (1) типу трусиків, що має пахову зону (6), передню ділянку талії (7), що знаходиться попереду пахової зони, і задню ділянку талії (8), що знаходиться позаду пахової зони, при цьому передня і задня ділянки талії прикріплені одна до одної уздовж відповідних пар своїх бічних країв (7а, 8а) і утворюють основу (1А) типу трусиків, що контактує з тілом, причому пахова зона у своїй середній частині, якщо дивитися у поперечному напрямку (X), має структуру (1В) для поглинання рідини організму (поглинаючу структуру), виконану з комплекту матеріалів, що поглинають рідину організму, і ця поглинаюча структура має уздовж своїх бічних країв (33R, 33L) захисні бар'єри, сформовані відповідно з листового матеріалу, які включають еластичні елементи (14), розтягнуті у поздовжньому напрямку пахової зони і прикріплені у такому розтягнутому стані до відповідних бічних країв, який відрізняється тим, що: зігнутий таким чином, що внутрішні поверхні передньої та задньої ділянок талії плоско складаються разом, пахова зона має на своїй внутрішній поверхні в зоні біля передньої ділянки талії і в зоні біля задньої ділянки талії, якщо дивитися з нижньої частини (6а) пахової зони, пару передніх і задніх стрічкоподібних елементів (21, 22) відповід C2 2 UA 1 3 для рідини внутрішній шар, що покриває поглинаючу структуру, має з боку своєї внутрішньої поверхні два канти. Ці канти розташовані симетрично відносно поздовжньої центральної лінії підгузника і прикріплені до згаданого внутрішнього шару вздовж бічних країв підгузника. Ділянки кантів, що проходять поперечно поздовжній центральній лінії, з'єднані одна з одною у паховій зоні. Канти відокремлені один від одного попереду і позаду пахової зони і визначають отвір, призначений для проходження сечі, і отвір, призначений для проходження фекалій. Канти відповідно включають еластичні нитки, що проходять уздовж периферичних країв відповідних отворів і прикріплені у розтягнутому стані до відповідних кантів. При стягуванні цих еластичних ниток підгузник деформується і у поздовжньому напрямку, і у поперечному напрямку. Деформація у поперечному напрямку зсуває бічні краї підгузника таким чином, що щільно притискає їх до ніг споживача і тим самим запобігає можливому протіканню рідини організму навколо ніг споживача. Патентний документ 1: JP 09510.385 Т. У вищеописаних традиційних підгузниках у разі, якщо сеча та/або фекалії затікають на канти замість того, щоб текти у відповідні отвори і вбиратися поглинаючою структурою, як передбачено, то такі виділення організму не входять в контакт з поглинаючою структурою, що призводить до забруднення шкіри споживача виділеннями організму та/або протікання виділень організму біля ніг споживача. Беручи до уваги вищеописану проблему, завданням даного винаходу є створення підгузника типу трусиків з поліпшеним і надійним щільним приляганням бічних країв пахової зони підгузника навколо ніг споживача. Іншим завданням винаходу є забезпечення такого підгузника засобами, що запобігають можливому протіканню навколо ніг споживача. Запропоновано одноразовий підгузник типу трусиків, що має пахову зону, передню ділянку талії, що знаходиться попереду від пахової зони, і задню ділянку талії, що знаходиться позаду від пахової зони, при цьому передня і задня ділянки талії прикріплені одна до одної уздовж відповідних пар своїх бічних країв і утворюють основу типу трусиків, що контактує з тілом, причому пахова зона у своїй середній частині, якщо дивитися у поперечному напрямку, має структуру для поглинання рідини організму (поглинаючу структуру), виконану з комплекту матеріалів, що поглинають рідину організму, і ця поглинаюча структура має уздовж своїх бічних країв захисні бар'єри, сформовані відповідно з листового матеріалу і які включають еластичні елементи, розтягнуті у поздовжньому напрямку пахової зони і прикріплені у такому розтягнутому стані до відповідних бічних країв. Даний винахід відрізняється тим, що у запропонованому підгузнику типу трусиків, зігнутому таким чином, що внутрішні поверхні передньої і задньої ділянок талії плоско складаються разом, пахова зона має на своїй внутрішній поверхні в зоні біля передньої ділянки талії і в зоні біля зад 93593 4 ньої ділянки талії, якщо дивитися з нижньої частини пахової зони, пару передніх і задніх стрічкоподібних елементів відповідно, які обидва проходять у поперечному напрямку через поглинаючу структуру і з'єднані на дальніх кінцях із захисними бар'єрами таким чином, що відповідні середнісегменти згаданих стрічкоподібних елементів, що проходять між цими дальніми кінцями, є відокремленими від внутрішньої поверхні поглинаючої структури, і стрічкоподібні елементи є скріпленими між собою тільки уздовж своїх відповідних середніх сегментів і нескріпленими між собою між цими середніми сегментами і дальніми кінцями. Згідно з одним кращим варіантом два стрічкоподібні елементи мають відповідно дальні кінці, що знаходяться на однаковій відстані від поперечної центральної лінії, що ділить навпіл розмір підгузника типу трусиків, виміряний уздовж внутрішньої поверхні. Згідно з іншим кращим варіантом згадані два стрічкоподібні елементи можуть еластично розтягуватися і стягуватися і прикріплені до підгузника, причому стрічкоподібні елементи є розтягнутими у поперечному напрямку. Згідно з ще одним кращим варіантом відповідні бічні краї передньої та задньої ділянок талії пристосовані для скріплення разом перед надяганням і від'єднання та повторного скріплення один з одним після того, як підгузник надягнено на тіло споживача. Згідно з ще одним кращим варіантом захисні бар'єри включають пару кантів, які виступають з бічних країв поглинаючої структури у поперечному напрямку. Згідно з ще одним кращим варіантом захисні бар'єри включають пару захисних манжет, виконаних відповідно вздовж бічних країв поглинаючої структури з можливістю піднімання з внутрішньої поверхні. У запропонованому одноразовому підгузнику типу трусиків, починаючи від стану, в якому передня і задня ділянки талії мають відповідні внутрішні поверхні, плоско складені разом, передню та задню ділянки можна розширяти для збільшення отвору для талії по колу. Одночасно, спарені передній і задній стрічкоподібні елементи, що були до того часу витягнутими лінійно у поперечному напрямку, деформуються і відокремлюються від внутрішньої поверхні підгузника, утворюючи два Vподібні отвори попереду і позаду нижніх частин, визначених сумарними середніми сегментами стрічкоподібних елементів. У відповідь на таку деформацію захисні бар'єри, сформовані уздовж бічних країв поглинаючої структури, піднімаються і щільно прилягають до ніг споживача. Ці захисні бар'єри, що піднімаються, як описано вище, надійно запобігають можливому протіканню рідин організму навколо ніг споживача. Передній V-подібний отвір, який утворює передній стрічкоподібний елемент, служить для спрямування сечі, а задній Vподібний отвір, який утворює задній стрічкоподібний елемент, служить для спрямування фекалій. Передній і задній стрічкоподібні елементи відокремлені один від одного між середніми сегментами і дальніми кінцями і визначають простори для 5 приймання певної кількості виділень організму, які не проходять ані через передній отвір, ані через задній отвір, і для спрямування цієї кількості виділень організму до поглинаючої структури. У варіанті винаходу, в якому стрічкоподібні елементи можуть розтягуватися і стягуватися і прикріплені у розтягнутому стані до підгузника, сила стягування цих стрічкоподібних елементів сприяє підніманню захисних бар'єрів. Крім того, ці стрічкоподібні елементи розтягуються і стягуються при контактуванні з тілом споживача, не перешкоджаючи рухам тіла. Інші варіанти винаходу та забезпечувані ним ефекти будуть описані нижче. Фіг.1 - перспективний вигляд підгузника типу трусиків. Фіг.2 - перспективний вигляд підгузника типу трусиків з частковим вирізом. Фіг.3 - вигляд зверху підгузника типу трусиків з Фіг.1 у розкладеному стані. Фіг.4 - вигляд, аналогічний Фіг.1, що ілюструє один кращий варіант винаходу. Фіг.5 - вигляд, аналогічний Фіг.3, що показує підгузник типу трусиків з Фіг.4. Фіг.6 - перспективний вигляд підгузника типу трусиків з Фіг.4 у розібраному стані. Фіг.7 - перспективний вигляд поглинаючої структури з частковим вирізом. Фіг.8 - вигляд у розрізі по лінії VIII-VIII Фіг.7. Фіг.9 - вигляд у розрізі по лінії ІХ-ІХ Фіг.7. Фіг.10 - вигляд у розрізі по лінії Х-Х Фіг.7. Фіг.11 - вигляд, аналогічний Фіг.1, що ілюструє інший кращий варіант винаходу. 1 підгузник типу трусиків 1А основа, що контактує з тілом 1В поглинаюча рідину організму структура (поглинаюча структура) 6 пахова зона 6 а нижня частина 7 передня ділянка талії 7а бічний край 8 задня ділянка талії 8а бічний край 14, 14R, 14L еластичний елемент 21 передній поперечний елемент (стрічкоподібний елемент) 21с середній сегмент 22 задній поперечний елемент (стрічкоподібний елемент) 22с середній сегмент 23R, 23L дальній кінець 24R, 24L дальній кінець 33R, 33L бічний край 43, 43R, 43L захисний бар'єр (кант) 333R, 333L бічний край 360,360r, 360l захисний бар'єр (захисна манжета) 371 еластичний елемент HF відстань НB відстань X поперечний напрямок Y поздовжній напрямок Деталі запропонованого одноразового підгузника типу трусиків стануть більш зрозумілі з пода 93593 6 льшого опису з посиланням на супровідні креслення. На Фіг.1 показаний перспективний вигляд одноразового підгузника 1 типу трусиків у стані, коли він надягнений на тіло споживача, і поперечний, поздовжній та вертикальний напрямки позначені відповідно X, Y та Z. Підгузник 1 має пахову зону 6, передню ділянку талії 7, що знаходиться попереду пахової зони 6, і задню ділянку талії 8, що знаходиться позаду пахової зони 6, які разом утворюють основу 1А, що контактує з тілом. Передня і задня ділянки талії 7, 8 відповідно мають пару бічних країв 7а, 7а і пару бічних країв 8а, 8а. Відповідні бічні краї 7а, 7а передньої ділянки талії 7 прикріплені до відповідних бічних країв 8а, 8а задньої ділянки талії 8 в точках 9, розташованих з проміжками у вертикальному напрямку, і утворюють отвір 11 для талії і одночасно разом з паховою зоною 6 утворюють пару отворів 12 для ніг. Периферичний край отвору 11 для талії визначається кантом 41F передньої ділянки талії і кантом 41B задньої ділянки талії і оснащений еластичним елементом 13 для талії. Конкретніше, еластичні елементи 13F, 13B прикріплені у розтягнутому стані до відповідних кантів 41F, 41B. Периферичні краї отворів 12 для ніг визначаються кантом 43R для правої ноги (Фіг.3) і кантом 43L для лівої ноги і оснащені еластичними елементами 14. Конкретніше, еластичний елемент 14R для правої ноги (Фіг.3) та еластичний елемент 14L для лівої ноги прикріплені у розтягнутому стані до кантів 43R і 43L для відповідних ніг. На Фіг.2 показаний перспективний вигляд підгузника з Фіг.1 з частковим вирізом. Підгузник 1 включає основу 1А, що контактує з тілом і внутрішня поверхня якої виконана з проникного для рідини шару 2, а зовнішня поверхня - з непроникного для рідини зовнішнього шару 3, і поглинаючу структуру 1В, розміщену між шарами 2, 3. Еластичні елементи 13F, 13B для передньої та задньої ділянок талії, а також еластичні елементи 14R, 14L для ніг прокладені між шаром 2, що контактує з тілом, і зовнішнім шаром 3 і приєднані термоклеєм (не показаний) принаймні до одного з елементів 2, 3. На Фіг.1 і 2 видно, що канти 41F, 41B передньої та задньої ділянок талії, а також канти 43R і 43L для правої та лівої ніг виконані зі зборками 15, 16 відповідно, утвореними при стягуванні еластичних елементів 13F, 13B, 14R, 14L. Додатково до основи 1А, що контактує з тілом, підгузник 1 типу трусиків включає стрічкоподібні передній і задній поперечні елементи 21, 22, що проходять поперек поглинаючої структури 1В між кантом 43R для правої ноги і кантом 43L для лівої ноги. Ці передній і задній поперечні елементи 21, 22 відповідно мають середні сегменти 21с, 22с, що проходять по поздовжній центральній лінії С-С і ділять навпіл розмір підгузника 1 у поперечному напрямку X, і вздовж цих середніх сегментів 21с, 22с передній і задній поперечні елементи 21, 22 скріплені один з одним відомим методом скріплення (не показаний), наприклад відповідним клеєм, методом запаювання або стрічками з двостороннім покриттям контактного клею. Передній поперечний елемент 21 визначає V-подібний отвір попе 7 реду, причому його середній сегмент 21с є дном цього V-подібного отвору. Половинки 21R, 21L переднього поперечного елемента 21 відповідно мають дальні кінці 23R, 23L, прикріплені до відповідних внутрішніх поверхонь кантів 43R і 43L для правої та лівої ніг (Фіг.3). Аналогічним чином задній поперечний елемент 22 визначає V-подібний отвір позаду, причому його середній сегмент 22с є дном цього V-подібного отвору. Половинки 22R, 22L заднього поперечного елемента 22 відповідно мають дальні кінці 24R, 24L, прикріплені до відповідних внутрішніх поверхонь кантів 43R і 43L для правої та лівої ніг (Фіг.3). Канти 43R і 43L для правої та лівої ніг зазвичай стягнуті всередину підгузника 1 завдяки наявності згаданих переднього та заднього поперечних елементів 21, 22. Поглинаюча структура 1В являє собою комплект з матеріалів, що поглинають рідину організму, розміщений в середній зоні підгузника 1, якщо дивитися у поперечному напрямку X, і складається з частинок 4а абсорбенту, поглинаючих рідину організму, наприклад розпушеної целюлози та/або частинок полімеру-суперабсорбенту, обгорнутих листовим матеріалом 4b, наприклад санітарногігієнічним папером або нетканим матеріалом, що характеризується високою проникністю для рідини і, у кращому варіанті, високою проникністю для рідини і високою здатністю до розтікання рідини. На Фіг.3 показаний вигляд у плані підгузника 1 з Фіг.1 і 2, отриманий в результаті від'єднання передньої та задньої ділянок талії 7, 8 одна від одної в точках 9, від'єднання переднього та заднього поперечних елементів 21, 22 один від одного і, нарешті, розгортання пахової зони 6, передньої ділянки талії 7 і задньої ділянки талії 8 у поперечному напрямку X і у поздовжньому напрямку Y. Як видно на Фіг.3, поглинаюча структура 1В увігнутої форми та зігнута всередину, яка знаходиться в середній зоні основи 1А, якщо дивитися у поперечному напрямку X, має передній та задній кінці 31, 32, обидва витягнуті у поперечному напрямку, і правий та лівий бічні краї 33R, 33L, що обидва проходять у поздовжньому напрямку Y. Шар 2, що контактує з тілом, та зовнішній шар 3 мають однакову форму та розмір і виходять назовні за межі переднього та заднього кінців 31, 32 і лівого та правого бічних країв 33R, 33L. Шар 2, що контактує з тілом, та зовнішній шар 3 складені плоско і з'єднані разом на відповідних секціях, що виходять за межі переднього та заднього кінців 31, 32 і лівого та правого бічних країв 33R, 33L, відповідним клеєм або методом запаювання для утворення канта 41F для передньої ділянки талії, канта 41B для задньої ділянки талії, канта 43R для правої ноги і канта 43L для лівої ноги. В кантах 41F, 41B для передньої та задньої ділянок талії еластичні елементи 13F, 13B для передньої та задньої ділянок талії взаємодіють з секціями шару 2, що контактує з тілом, та зовнішнього шару 3, що проходять біля цих еластичних елементів 13F, 13B, і створюють еластичні зони 45, 46 передньої та задньої ділянок талії, призначені для утворення зборок 15 (Фіг.1) при стягуванні еластичних елементів 13F, 13B для передньої та задньої ділянок талії. В кантах 43R і 43L для правої та лівої ніг еластичні елементи 14R, 14L 93593 8 для правої та лівої ніг взаємодіють з секціями шару 2, що контактує з тілом, та зовнішнього шару 3, що проходять біля цих еластичних елементів 14R, 14L, і створюють еластичні зони 47R, 47L для правої та лівої ніг, призначені для утворення зборок 16 (Фіг.1) при стягуванні еластичних елементів 14R, 14L. Поглинаюча структура 1В, розміщена між шаром 2, що контактує з тілом, і зовнішнім шаром 3, прикріплена відповідним клеєм або методом запаювання принаймні до одного з елементів 2, 3. На Фіг.3 дальні кінці 23R, 23L переднього поперечного елемента 21 прикріплені до відповідних внутрішніх поверхонь еластичних зон 47R, 47L для правої та лівої ніг відповідним клеєм або методом запаювання, середній сегмент між двома дальніми кінцями 23R, 23L є відокремленим від шару 2, що контактує з тілом, тобто цей середній сегмент може вільно відокремлюватись від шару 2, що контактує з тілом. Аналогічним чином, дальні кінці 24R, 24L заднього поперечного елемента 22 прикріплені до відповідних внутрішніх поверхонь еластичних зон 47R, 47L для правої та лівої ніг відповідним клеєм або методом запаювання, середній сегмент між двома дальніми кінцями 24R, 24L є відокремленим від шару 2, що контактує з тілом, тобто цей середній сегмент може вільно відокремлюватись від шару 2, що контактує з тілом. Кожний, і передній, і задній поперечні елементи 21, 22, у поздовжньому напрямку Y у кращому варіанті має розмір 5-20мм. Відстань НF, виміряна вздовж внутрішньої поверхні основи 1А, що контактує з тілом, від поперечної центральної лінії D-D до дальніх кінців 23R, 23L переднього поперечного елемента 21 дорівнює відстані НB, виміряної аналогічним чином від поперечної центральної лінії D-D до дальніх кінців 24R, 24L заднього поперечного елемента 22. Відповідно, ці два поперечні елементи 21, 22 проходять майже горизонтально на рівнях, симетричних відносно поперечної центральної лінії D-D, як видно на Фіг.2. У варіанті підгузника 1 для дитини, відстань HF, HB переважно становить 20-150мм, краще - 40-80мм. Підгузник 1а типу трусиків у стані, показаному на Фіг.3, загинають на себе вздовж поперечної центральної лінії D-D, що ділить навпіл розмір підгузника lay поздовжньому напрямку, шаром 2, що контактує з тілом, всередину. Одночасно, відповідні середні сегменти 21с, 22с переднього та заднього поперечних елементів 21, 22 з'єднують один з одним, і передню та задню ділянки талії 7, 8 з'єднують одна з одною вздовж відповідних бічних країв 7а, 7а, 8а, 8а. Таким чином отримують підгузник 1 типу трусиків, зігнутий і плоско складений. Коли отвір 11 для талії і отвори 12 для ніг розширюють практично до кола, щоб надягнути підгузник 1 на тіло, як показано на Фіг.1 і 2, пахова зона 6, а також передня та задня ділянки талії 7, 8 деформуються і стають вигнутими назовні. Відповідно розміри пахової зони 6, передньої та задньої ділянок талії 7, 8 значно зменшуються у поперечному напрямку порівняно з тими самими розмірами на Фіг.3, і тому передній і задній поперечні елементи 21, 22 деформуються таким чином, що утворюють V-подібні форми відповідно. Така деформація поперечних елементів 21, 22 створює передню по 9 рожнину 51 між переднім поперечним елементом 21 і шаром 2, що контактує з тілом, задню порожнину 52 між заднім поперечним елементом 22 і шаром 2, що контактує з тілом (Фіг.2), праву порожнину 53 між відповідними правими половинками 21R, 22R переднього та заднього поперечних елементів 21, 22 і ліву порожнину 54 між відповідними лівими половинками 21L, 22L переднього та заднього поперечних елементів 21, 22 (Фіг.2). Підгузник 1 типу трусиків можна надягати на тіло, вводячи праву ногу через праву порожнину 53, а ліву через ліву порожнину 54. У підгузнику 1, надягнутому на тіло таким чином, відповідні середні сегменти 21с, 22с переднього та заднього поперечних елементів 21, 22 будуть знаходитись між зовнішніми геніталіями та заднім проходом, так що сеча буде потрапляти у передню порожнину 51, а фекалії - у задню порожнину 52. Передній і задній поперечні елементи 21, 22 призначені стягуватися у поперечному напрямку X, коли підгузник 1, складений на себе, розгортають в об'ємний стан, як показано на Фіг.2. У такому стані відповідні праві половинки 21R, 22R взаємодіють одна з одною і стягують еластичну зону 47R для правої ноги в напрямку до поздовжньої центральної лінії С-С підгузника 1 і сприяють підніманню канта 43R навколо правої ноги у вертикальному напрямку Z підгузника 1 на ближньому кінці, визначеному зоною біля правого бічного краю 33R поглинаючої структури 1В (Фіг.2). Стягування еластичного елемента 14R для правої ноги в канті 43R для правої ноги також сприяє підніманню цього канта 43R. Таким чином, кант 43R для правої ноги піднімається вздовж правого бічного краю 33R поглинаючої структури 1В і служить захисним бар'єром проти протікання рідини організму збоку, яке в іншому випадку могло статися. Іншими словами, кант 43R для правої ноги виконує функцію захисного бар'єра проти протікання. Зокрема, та ділянка канта 43R для правої ноги, що піднімається вздовж нижньої частини 6а пахової зони 6 (Фіг.2), утримується в щільному контакті з паховою зоною споживача і ефективно запобігає можливому підтіканню рідини організму по шкірі споживача. Цей ефект також стосується і лівих половинок 21L, 22L переднього та заднього поперечних елементів 21, 22. Зокрема, ліві половинки 21L, 22L стягуються, і еластичний елемент 14L для лівої ноги стягується при розширенні отвору 11 для талії. Потім кант 43L для лівої ноги піднімається вздовж лівого бічного краю 33R поглинаючої структури 1В і утворює біля нижньої частини 6а пахової зони 6 захисний бар'єр, який також щільно контактує з паховою зоною споживача. У такому підгузнику 1 типу трусиків передній і задній поперечні елементи 21, 22 можуть бути сформовані з комплекту матеріалів, вибраних з групи, що складається з нееластичного нетканого матеріалу, тканого матеріалу, пластикових плівок і гумового полотна. Для створення переднього та заднього поперечних елементів 21, 22 можна також використати стрічки листового матеріалу, наприклад нетканого матеріалу, пластикових плівок або гумового полотна, здатні еластично розтягуватися у поперечному напрямку X. Такі здатні елас 93593 10 тично розтягуватися стрічки листового матеріалу можна прикріплювати у розтягнутому стані до підгузника 1 для гарантування того, канти 43R, 43L для правої та лівої ніг у подальшому легко підніматимуться при надяганні підгузника 1 типу трусиків на тіло споживача. Як вихідні матеріали для шару 2, що контактує з тілом, можна використовувати нетканий матеріал, проникний для рідини організму, або перфоровані пластикові плівки, як вихідні матеріали для зовнішнього шару 3 можна використовувати листові матеріали, наприклад непроникні для рідини організму пластикові плівки або неткані матеріали. Щодо переднього та заднього поперечних елементів 21, 22, у варіанті, показаному на Фіг.3, то відстані HF, НB від поперечної центральної лінії D-D можуть відрізнятися, наприклад відстань НB може бути більшою за відстань НF для поліпшення прилягання підгузника 1 типу трусиків до тіла споживача. На Фіг.4 показаний перспективний вигляд підгузника 1 з частковим вирізом згідно з одним кращим варіантом винаходу, в якому елементи, що відповідно виконують функції, аналогічні елементам підгузника 1 з Фіг.1, відповідно мають аналогічні числові позначення. Підгузник 1 на Фіг.4 включає, головним чином, основу 1А, що контактує з тілом, і поглинаючу структуру 1В, прикріплену до внутрішньої поверхні основи 1А. До периферії отвору 11 для талії основи 1А, що контактує з тілом, у розтягнутому стані прикріплений ряд еластичних елементів 13 для талії. Щодо отворів 12 для ніг, то ряд еластичних елементів 14 для ніг прикріплений у розтягнутому стані до переднього та заднього шарів 270, 280, які утворюють передню та задню ділянки талії 7, 8, включаючи периферичні краї навколо верхніх половинок відповідних отворів 12 для ніг таким чином, що еластичні елементи 13 описують півкола. Поглинаюча структура 1В розташована на внутрішній поверхні основи 1А: що контактує з тілом. На Фіг.5 показаний вигляд у плані підгузника 1а типу трусиків, отриманий в результаті від'єднання передньої та задньої ділянок талії 7, 8 одна від одної в точках 9 і повного розгортання пахової зони 6, передньої ділянки талії 7 та задньої ділянки талії 8 у поперечному напрямку X і поздовжньому напрямку Y, і на Фіг.6 показаний перспективний вигляд цього підгузника 1а типу трусиків з Фіг.5 у розібраному стані. На розгорнутому підгузнику 1а на Фіг.5 також позначена поперечна центральна лінія D-D, яка є перпендикулярною поздовжній центральній лінії С-С і ділить навпіл вертикальний розмір підгузника 1 а. Основа 1А, що контактує з тілом, включає шестикутний передній шар 270, що визначає передню ділянку талії 7 і частину пахової зони 6, шестикутний задній шар 280, що визначає задню ділянку талії 8 і частину пахової зони 6, і центральний шар 260, що визначає частину пахової зони 6. Ці передній і задній шари 270, 280 мають на своїх відповідних внутрішніх поверхнях еластичні елементи 13 для талії та еластичні елементи 14 для ніг. Передній і задній кінці центрального шару 260 з'єднані з відповідними внутрішніми поверхнями (тобто верхніми поверхнями на Фіг.6) переднього та 11 заднього шарів 270, 280 відповідно за допомогою термоклею (не показаний) для з'єднання переднього та заднього шарів 270, 280 один з одним. На внутрішній поверхні центрального шару 260 розміщено проміжний шар 261, сформований з чотирикутного клаптя водонепроникної пластикової плівки, яка служить непроникним для рідини зовнішнім шаром, а на внутрішній поверхні проміжного шару 261 розміщено внутрішній шар 262 увігнутої форми, вигнутої всередину. Проміжний шар 261 має форму майже таку саму, що і центральний шар 260, але його розмір, трохи менший, ніж розмір центрального шару 260. За формою та розміром внутрішній шар 262 практично такий самий, як сукупність переднього шару 270, заднього шару 280 і центрального шару 260 в комплекті, який має увігнуту форму, вигнуту всередину. Елементи 270, 280, 260, 261 і 262 з'єднані разом з проміжками на відповідних зонах перекриття. Поглинаюча структура 1В прикріплена до внутрішньої поверхні внутрішнього шару 262. Конкретніше, на внутрішній шар 262 нанесений з проміжками термоклей 263, і практично вся зовнішня поверхня поглинаючої структури 1В прикріплена з проміжками до внутрішнього шару 262 цим термоклеєм 263. Як видно на Фіг.5, поглинаюча структура 1В являє собою прямокутник, відносно довгий у поздовжньому напрямку Y, який має бічні краї 333R, 333L, паралельні поздовжній центральній лінії С-С, передній і задній кінці 331, 332, що проходять у поперечному напрямку X підгузника 1 перпендикулярно бічним краям 333R, 333L, захисні манжети 360, виконані з нетканого матеріалу вздовж відповідних бічних країв 333R, 333L. Така поглинаюча структура 1В являє собою комплект матеріалів, що поглинають рідину організму, і включає розпушену целюлозу, частинки 4а абсорбенту рідини організму, санітарно-гігієнічний папір 4b, що обгортає суміш розпушеної целюлози та частинок 4а абсорбенту рідини організму, і контактуючий зі шкірою шар 4с, проникний для рідини організму і розміщений поверх санітарно-гігієнічного паперу 4b (Фіг.8). Частинки 4а розподілені на санітарно-гігієнічному папері 4b таким чином, що мають увігнуту форму, вигнуту всередину, з поперечним розміром, меншим у паховій зоні, ніж на передній та задній ділянках талії 7, 8, тобто має уздовж бічних країв пахової зони 6 увігнуті вирізи 334. Контактуючий зі шкірою шар 4с виступає убік за межі країв увігнутих вирізів 334 у паховій зоні 6, причому цей контактуючий зі шкірою шар 4с накладається на себе і у кращому варіанті прикріплений до себе термоклеєм (не показаний). Поглинаюча структура 1В додатково включає передній і задній поперечні елементи 21, 22. Дальні кінці 23R, 23L переднього поперечного елемента 21 прикріплені до захисних манжет 360, конкретніше до правої та лівої захисних манжет 360R, 360L, симетричних відносно поздовжньої центральної лінії С-С, відповідним клеєм або методом запаювання. Дальні кінці 24R, 24L заднього поперечного елемента 22 також прикріплені до відповідних захисних манжет 360 (Фіг.9). Підгузник 1а типу трусиків загинають на себе вздовж поперечної центральної лінії D-D, передню та задню ділян 93593 12 ки талії скріплюють разом у точках 9, і таким чином підгузник 1а набуває форми підгузника 1 типу трусиків. Одночасно, передній та задній поперечні елементи 21, 22 з'єднують один з одним уздовж їхніх відповідних середніх сегментів 21с, 22с відповідним клеєм або методом запаювання. В отриманому таким чином підгузнику 1 типу трусиків при розширенні отвору 11 для талії (Фіг.4) права половинка 21R і ліва половинка 21L переднього поперечного елемента 21 деформуються і утворюють Vподібну форму, а права половинка 22R і ліва половинка 22L заднього поперечного елемента 22 деформуються і утворюють V-подібну форму, в результаті чого пахова зона 6, передня ділянка талії 7 і задня ділянка талії 8 стають опуклими назовні. Деформовані таким чином передній і задній поперечні елементи 21, 22 підтягують відповідні захисні манжети 360 до поздовжньої центральної лінії С-С і, таким чином, сприяють підніманню відповідних захисних манжет 360 з бічних країв 333R, 333L поглинаючої структури 1В (Фіг.9). На Фіг.7 показаний перспективний вигляд поглинаючої структури 1В з частковим вирізом, на Фіг.8 - вигляд у розрізі по лінії VIII-VIII Фіг.7, на Фіг.9 - вигляд у розрізі по лінії ІХ-ІХ Фіг.7, на Фіг.10 - вигляд у розрізі по лінії Х-Х Фіг.7. Кожна захисна манжета 360 сформована з відповідного листового матеріалу і проходить уздовж відповідного бічного краю 333R або 333L поглинаючої структури 1В. Як листові матеріали можна застосовувати гідрофобні, краще - не тільки гідрофобні, а і непроникні для рідини, а ще краще - гідрофобні, повітропроникні та непроникні для рідини неткані матеріали або пластикові плівки. Кожна захисна манжета 360 є зігнутою у Z-форму або перевернуту Z-форму, якщо дивитися у поперечному напрямку X поглинаючої структури 1В, і включає зовнішній край 361, що проходить по стороні, визначеній зовнішньою поверхнею поглинаючої структури 1В, і внутрішній край 362, що проходить по стороні, визначеній внутрішньою поверхнею поглинаючої структури 1В, причому зовнішній край 361 прикріплено клеєм 365 до контактуючого за шкірою шару 4с. На зовнішньому краї 361 уздовж зони, що відповідає увігнутому вирізу 334 поглинаючої структури 1В, виконаний один еластичний елемент 370 або ряд таких елементів для пахової зони 6, прикріплених у розтягнутому або нерозтягнутому стані до зовнішнього краю 361 термоклеєм (не показаний). Як видно на Фіг.8 і 9, внутрішній край 362 лівої захисної манжети 360L знаходиться над внутрішьною поверхнею поглинаючої структури 1В і може деформуватися у вертикальному та поперечному напрямках. Внутрішній край 362 загнутий і утворює муфту, всередині якої у поздовжньому напрямку поглинаючої структури 1В проходить перший еластичний елемент 371, прикріплений до неї у розтягнутому стані. Як показано на Фіг.10, ліва захисна манжета 360L зігнута у перевернуту Z-форму, так що зовнішній край 361 і внутрішній край 362 манжети 360L відповідно визначають дно і верх цієї Z-форми. Ліва захисна манжета 360L прикріплена до себе клеєм 365, і контактуючий зі шкірою шар 4с та ліва захисна манжета 360l також скріплені разом клеєм 365. Протилежні кінці першого еластичного еле 13 мента 371 прикріплені відповідно до переднього та заднього кінців 331, 332 поглинаючої структури 1В через захисну манжету 360L. Додатково до першого еластичного елемента 371 ліва захисна манжета 360L може включати другі еластичні елементи 372, прикріплені до неї у розтягнутому стані у проміжній у поперечному напрямку зоні, що знаходиться між зовнішнім краєм 361 і внутрішнім краєм 362 і над внутрішньою поверхнею поглинаючої структури 1В. Ці другі еластичні елементи 372 проходять паралельно першому еластичному елементу 371 між переднім і заднім кінцями 363, 364 лівої захисної манжети 360L, переважно у паховій зоні 6. В лівій захисні манжеті 360L вздовж першого еластичного елемента 371 і других еластичних елементів 372 виконані еластичні зони 371а, 372а, які можуть еластично розтягуватися/стягуватися у поздовжньому напрямку Y. Хоча дальні кінці 23R, 23L переднього поперечного елемента 21 і дальні кінці 24R, 24L заднього поперечного елемента 22 можуть бути прикріплені до відповідних внутрішніх поверхонь правої захисної манжети 360R і лівої захисної манжети 360L, щоб задовольняти вимогам (Фіг.9), ці дальні кінці краще прикріплювати до лівої захисної манжети 360L як у варіанті на Фіг.9. Зокрема, дальній кінець 24L прикріплюють до лівої захисної манжети 360L, переважно таким чином, щоб його можна було розміщувати прямо на еластичній зоні 371а або 372а, краще прямо на першому еластичному елементі 371 або других еластичних елементах 372 в еластичній зоні 371а або 372а відповідно. Згідно з варіантом, показаним на Фіг.9, дальній кінець 24L заднього поперечного елемента 22 прикріплено до лівої захисної манжети 360L таким чином, щоб його можна було розміщувати прямо на других еластичних елементах 372. Перший і другі еластичні елементи 371, 372, які до того часу були у стягнутому стані, при надяганні підгузника 1 типу трусиків на тіло споживача, розтягуються під дією розтягуючого зусилля першого і других еластичних елементів 371, 372, ліва захисна манжета 360L піднімається з внутрішньої поверхні поглинаючої 93593 14 структури 1В, як показано уявними лініями на Фіг.8 і 9. Передній поперечний елемент 21 при розтягуванні також зсуває ліву захисну манжету 360L, змушує її підніматися і запобігає її зминанню. Як і у варіанті захисних бар'єрів підгузника типу трусиків з Фіг.1, захисні манжети 360L, 360R, які піднімаються аналогічним чином, можуть надійно та щільно прилягати до ніг споживача і запобігати протіканню виділень організму збоку та/або стіканню по ногах споживача. Фіг.11 - вигляд, аналогічний Фіг.1, що ілюструє інший кращий варіант винаходу. Підгузник 1 типу трусиків з Фіг.11 є аналогічним підгузнику 1 з Фіг.1, з тією різницею, що задня ділянка талії 8 має уздовж бічних країв 8а застібки 46. Ці застібки 46 проходять повністю уздовж відповідних бічних країв 8а і пристосовані зачеплюватися з відповідними зовнішніми поверхнями відповідних бічних країв 7а передньої ділянки талії 7 з можливістю від'єднання і повторного з'єднання. Для надягання такого підгузника 1 на тіло дитини передню та задню ділянки талії 7, 8 можна попередньо з'єднати разом застібками 46 для надання підгузнику 1 форми трусиків. Після розширення в такому підгузнику 1 отвору 11 для талії здійснюють процедуру надягання на тіло підгузника 1 з Фіг.1. Після того, як підгузник 1 надягнено на тіло, застібки 46 можна від'єднувати від передньої ділянки талії 7 для перевірки наявності або відсутності виділень організму та/або для полегшення зняття забрудненого підгузника. Застібку 46 можна вибрати з групи, що складається з механічної застібки (липучки) з елементом з гачками та елементом з петлями, добре відомої під різними торговими марками, наприклад Velcro та Magic Tape, і стрічок, що самі клеяться. Відповідні зовнішні поверхні бічних країв 7а передньої ділянки талії 7 можуть бути виконані з матеріалів, придатних для взаємодії із застібкою 46, наприклад з нетканих матеріалів або пластикових плівок. Слід зазначити, що застібка 46 в описаному варіанті, має вздовж своєї периферії край 46а для захоплення пальцями. 15 93593 16 17 93593 18 19 93593 20 21 93593 22 23 93593 24 25 93593 26 27 93593 28 29 93593 30 31 Комп’ютерна верстка А. Крижанівський 93593 Підписне 32 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
