Контейнер з висувною частиною та футляром, єдина заготовка для утворення висувної частини та єдина заготовка для утворення напрямних засобів контейнера

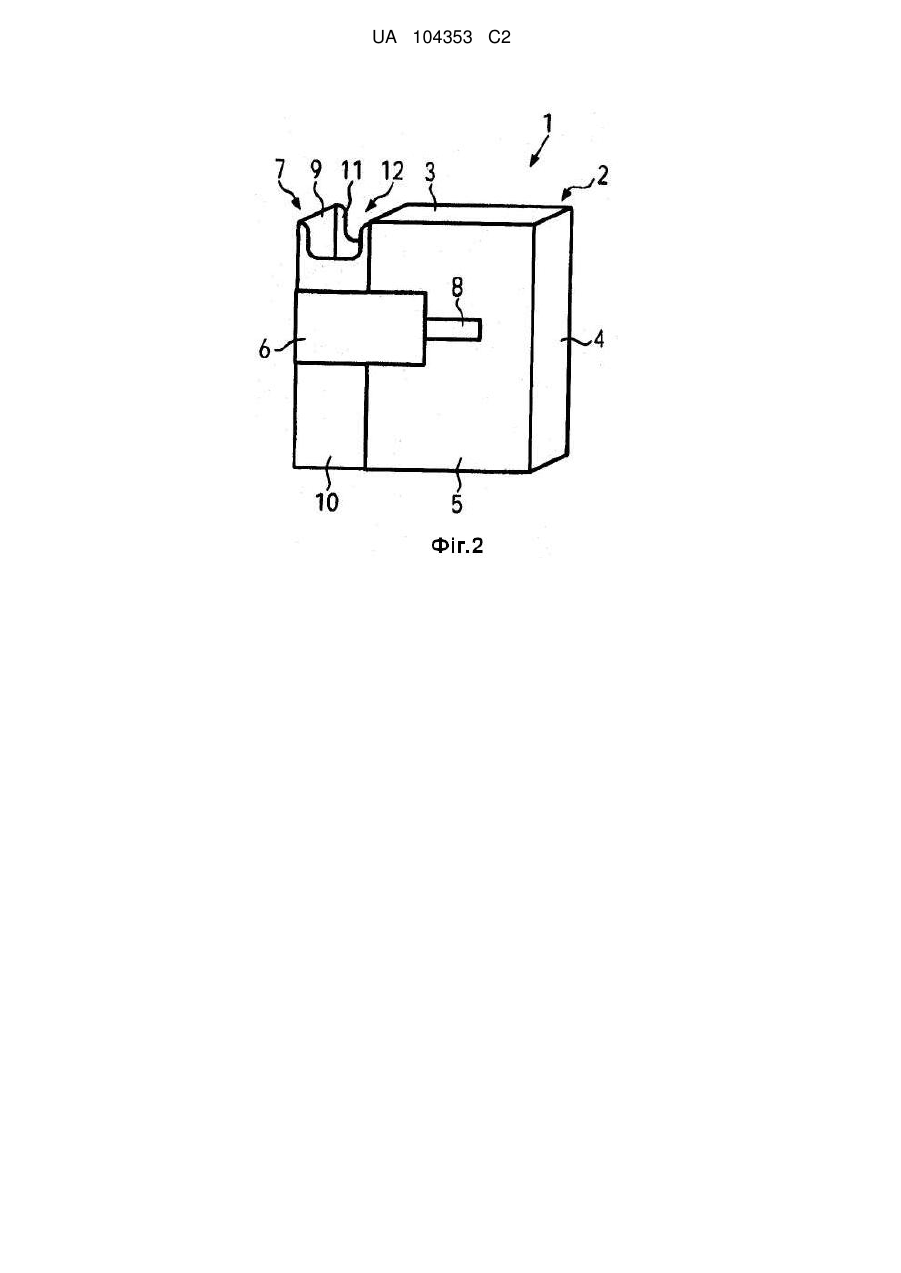

1. Контейнер (1) з висувною частиною та футляром, який включає в себе: футляр (2) та

висувну частину (7), виконану з можливістю руху в футлярі (2) вдовж по шляху висування із закритого положення у відкрите положення,

причому

у закритому положенні нема доступу всередину контейнера (1), а у відкритому положенні є доступ всередину контейнера (1),

футляр (2) має напрямний проріз (8), який простягається вздовж шляху висування,

та напрямний засіб (57, 59) висувної частини (7) взаємодіє з напрямним прорізом (8),

який відрізняється тим, що напрямний засіб (57, 59) включає в себе захисну панель (6), яка прикриває напрямний проріз (8) у закритому положенні та принаймні частково прикриває напрямний проріз (8) у відкритому положенні.

2. Контейнер з висувною частиною та футляром за п. 1, який відрізняється тим, що напрямний засіб (57, 59) включає в себе

напрямну панель (33, 34, 42, 43, 64, 65, 71, 72), яка простягається загалом паралельно та суміжно з внутрішнім боком захисної панелі (6), між захисною панеллю (6) та футляром (2), та

напрямний елемент (55, 56), який простягається крізь напрямний проріз (8).

3. Контейнер з висувною частиною та футляром за п. 2, який відрізняється тим, що напрямний засіб (57) є частиною заготовки (28) висувної частини (7), і згаданий напрямний елемент (55) виконаний між панеллю (32, 35, 41, 44) висувної частини (7) і зазначеною напрямною панеллю (33, 34, 42, 43).

4. Контейнер з висувною частиною та футляром за п. 2, який відрізняється тим, що напрямний засіб (59) додатково включає в себе внутрішню панель (63, 66, 70, 73), яка приєднана до висувної частини (7), зокрема, приклеюванням.

5. Контейнер з висувною частиною та футляром за будь-яким із попередніх пунктів, який відрізняється тим, що напрямний засіб (57, 59) включає в себе дві напрямні панелі (33, 34, 42, 43, 64, 65, 71, 72), на верхньому та нижньому боці захисної панелі (6), відповідно,

причому напрямні панелі (33, 34, 42, 43, 64, 65, 71, 72) простягаються у напрямку напрямного прорізу (8),

та на кожній з напрямних панелей (33, 34, 42, 43, 64, 65, 71, 72) виконаний напрямний елемент (55, 56), що простягається крізь напрямний проріз (8).

6. Контейнер з висувною частиною та футляром за п. 5, який відрізняється тим, що два напрямні елементи (55, 56) окремо вміщені у два напрямні прорізи (25, 26) принаймні і у певних положеннях висувної частини (7) між відкритим та закритим положеннями.

7. Контейнер з висувною частиною та футляром за будь-яким із попередніх пунктів, який відрізняється тим, що напрямні прорізи (8) виконані у передній стінці (5) футляра та задній стінці футляра (2), а захисна панель (6) простягається, принаймні частково, по передній стінці контейнера (1), одній бічній стінці контейнера (1) та задній стінці контейнера (1).

8. Контейнер з висувною частиною та футляром за будь-яким із попередніх пунктів, який відрізняється тим, що перший виступ (75) виконаний на напрямному елементі (55, 56) перпендикулярно до краю напрямного прорізу (8) та другий виступ виконаний на краю напрямного прорізу (8) перпендикулярно до напрямного елемента (55, 56) так, що фіксують контейнер (1) у закритому положенні.

9. Контейнер з висувною частиною та футляром за будь-яким із попередніх пунктів, який відрізняється тим, що висувна частина (7) включає в себе отвір (12) на своїй верхній частині, який зокрема розширений щонайменше на одну зі стінок, на передню (10) або на задню (11), висувної частини (7).

10. Контейнер з висувною частиною та футляром за будь-яким із попередніх пунктів, який відрізняється тим, що на щонайменше одній з частин, на висувній частині (7), або на футлярі (2) виконаний утримувальний клапан (23, 24, 53, 54), та тим, що у відкритому положенні висувної частини (7) утримувальний клапан (23, 24, 53, 54) взаємодіє із засобами зачеплення (23, 24, 53, 54) або висувної частини (7), або футляра (2).

11. Контейнер з висувною частиною та футляром, за будь-яким із попередніх пунктів, який відрізняється тим, що висувна частина (7) вміщує курильні вироби, зокрема видовжені курильні вироби, такі як сигарети.

12. Єдина заготовка для утворення висувної частини (7) контейнера (1) з висувною частиною та футляром, яка включає в себе

ділянку (29) передньої стінки,

ділянку (30) бічної стінки, та

ділянку (31) задньої стінки,

кожна з яких включає в себе

верхню панель (32, 36, 41), та

нижню панель (35, 40, 44),

причому щонайменше одна ділянка (31) задньої стінки та ділянки (29) передньої

стінки включають в себе:

верхню напрямну панель (33, 42), суміжну з верхньою панеллю (32, 41),

захисну панель (6), суміжну з верхньою напрямною панеллю (33, 42), та

нижню напрямну панель (34, 43), суміжну із захисною панеллю (6) та нижньою панеллю (35, 44), причому між цими суміжними панелями виконані лінії згину.

13. Єдина заготовка за п. 12, яка відрізняється тим, що ділянка (31) задньої стінки та ділянка (29) передньої стінки включають в себе захисну панель (6) і напрямні панелі (33, 34, 42, 43), та ділянка (30) бічної стінки включає в себе бічну захисну панель (38), суміжну з обома захисними панелями (6) ділянки (31) задньої стінки та ділянки (29) передньої стінки, причому між бічною захисною панеллю (38) та захисними панелями (6) виконані лінії згину.

14. Єдина заготовка для утворення напрямних засобів (59) контейнера (1) з висувною частиною та футляром, яка включає в себе

верхню панель (63, 70),

верхню напрямну панель (64, 71), суміжну з верхньою панеллю (63, 70),

захисну панель (6), суміжну з верхньою напрямною панеллю (64, 71),

нижню напрямну панель (65, 72), суміжну із захисною панеллю (6), та

нижню панель (66, 73), суміжну з нижньою напрямною панеллю (65, 72), причому між цими суміжними панелями виконані лінії згину.
