Заготовка контейнера і виготовлений із неї контейнер

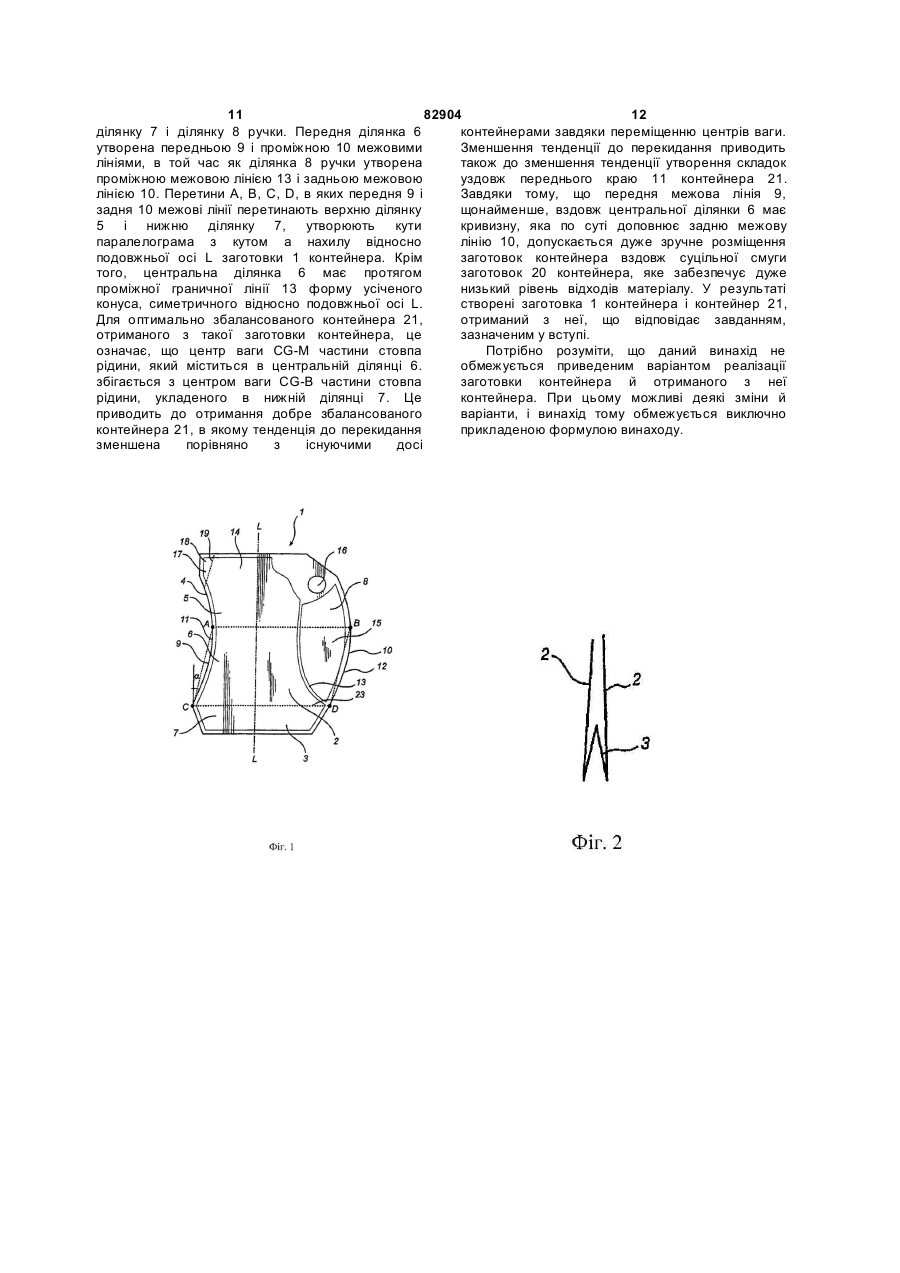

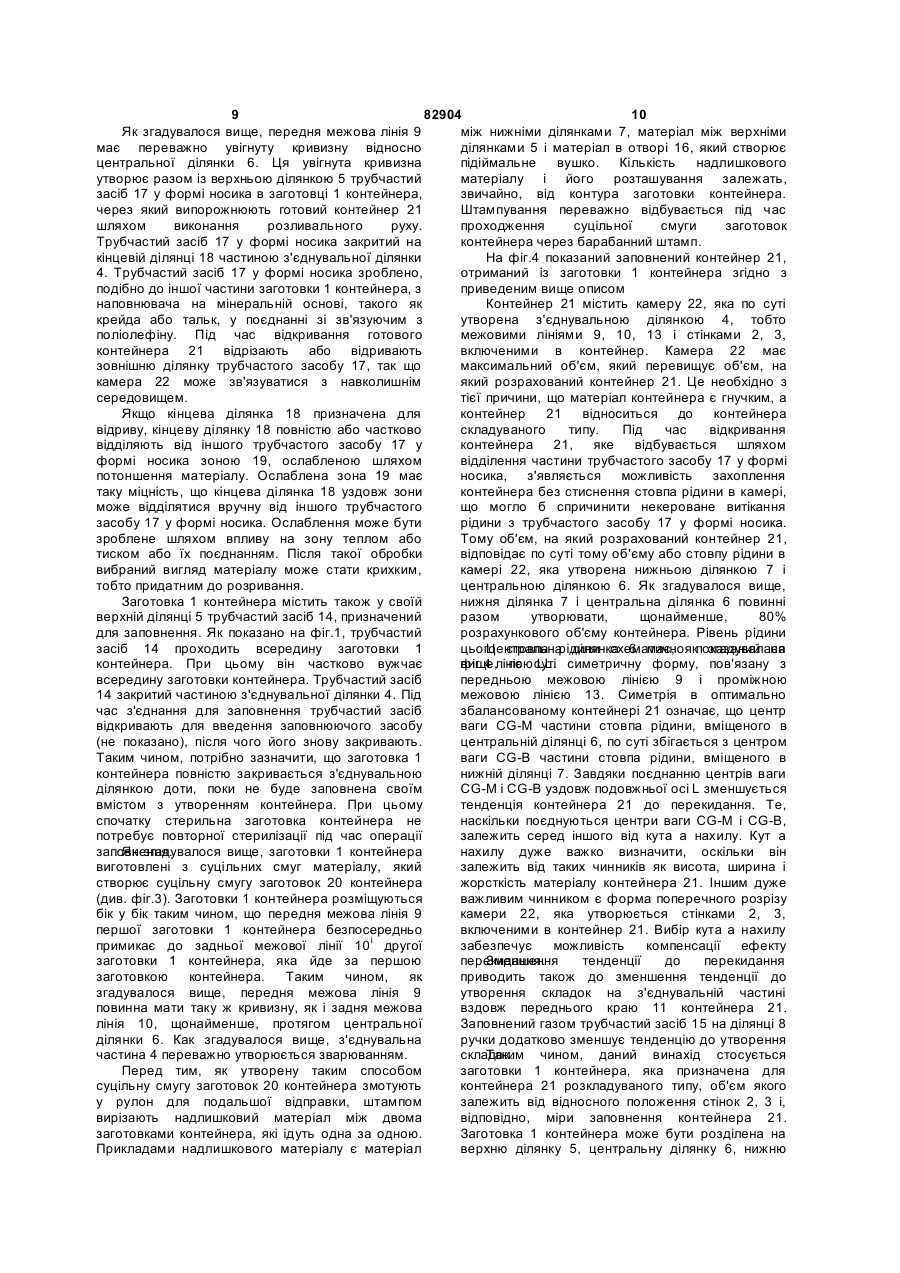

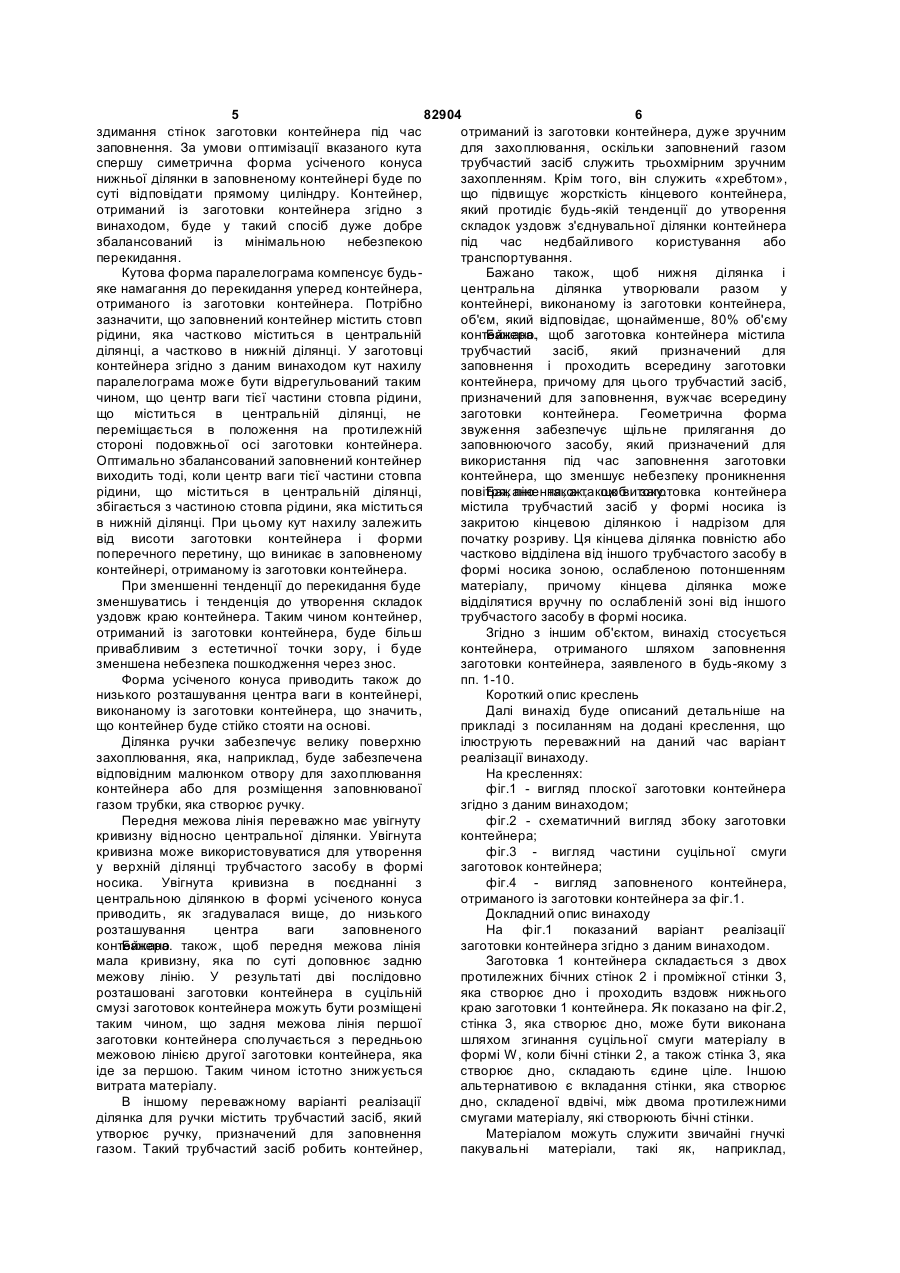

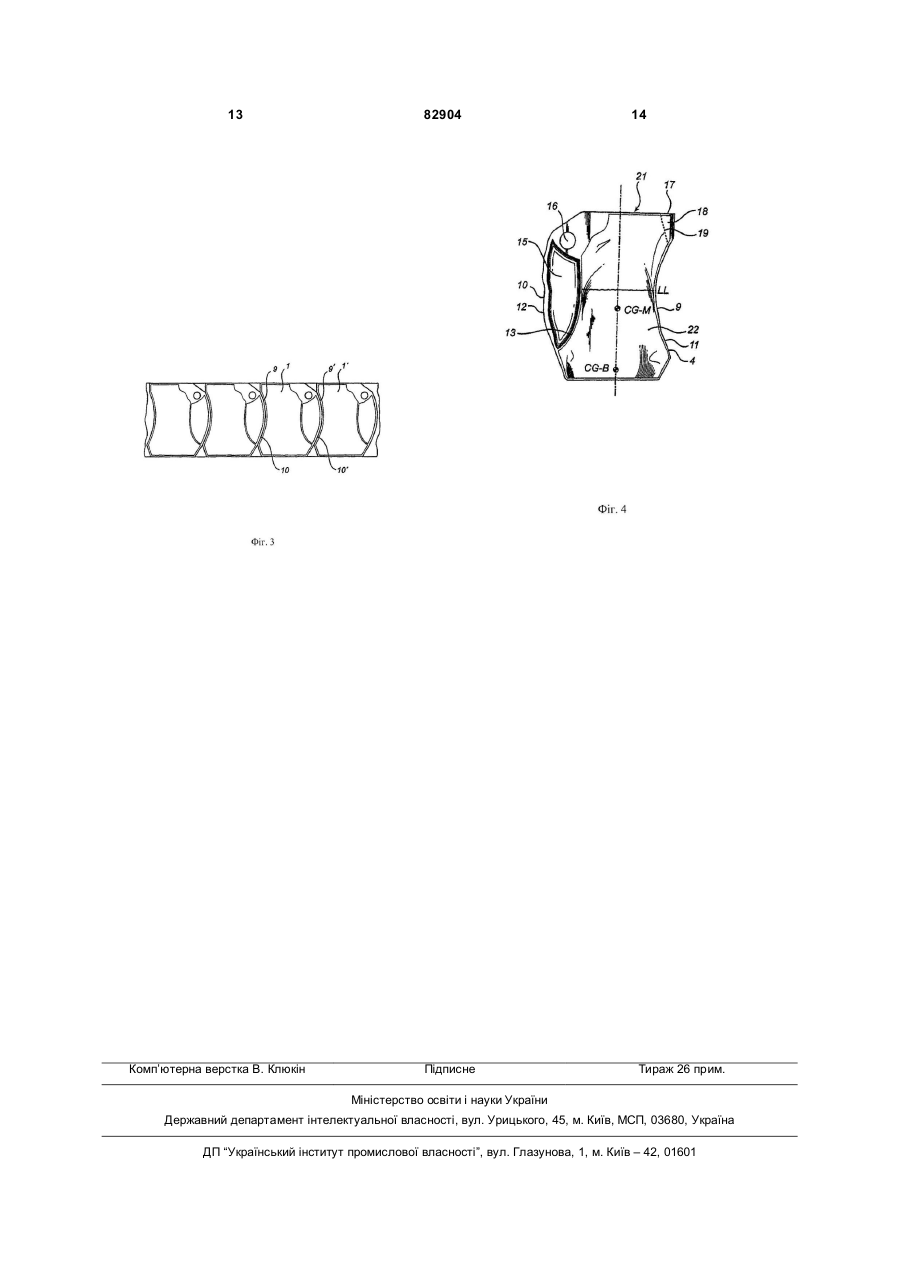

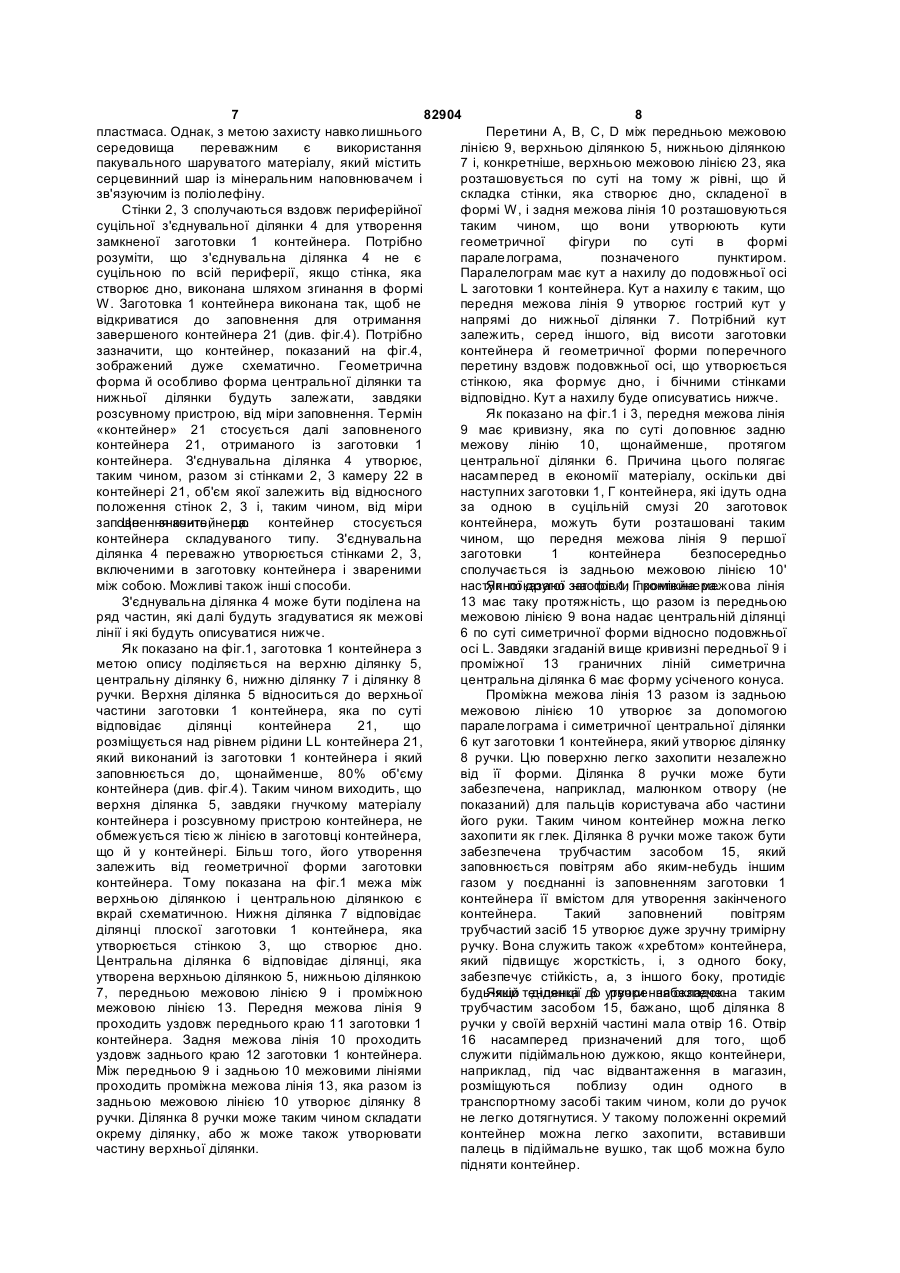

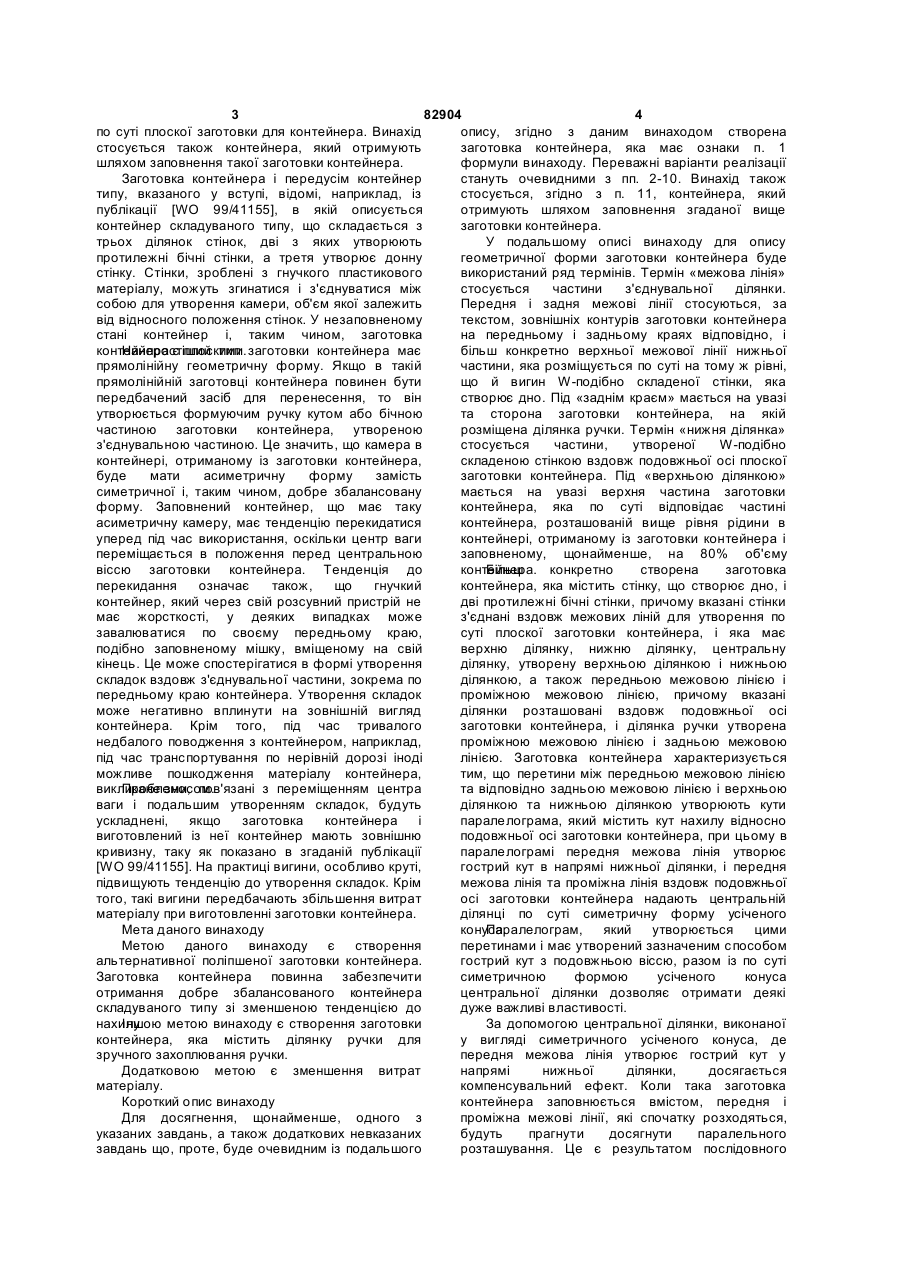

1. Заготовка (1) контейнера (1), яка містить: стінку (3), яка створює дно, і дві протилежні бічні стінки (2), причому вказані стінки (2, 3) з'єднані вздовж межових ліній (9, 10, 13) для утворення по суті плоскої заготовки (1) контейнера, і яка має верхню ділянку (5), нижню ділянку (7), центральну ділянку (6), утворену верхньою ділянкою (5) та нижньою ділянкою (7), а також передньою межовою лінією (9) та проміжною межовою лінією (13), причому вказані ділянки (5, 6, 7) розташовані вздовж подовжньої осі (L) заготовки (1) контейнера, і ділянку (8) ручки, утворену проміжною межовою лінією (13) і задньою межовою лінією (10), яка відрізняється тим, що перетини (А, В, С, D) між передньою межовою лінією (9) та відповідно задньою межовою лінією (10) і верхньою ділянкою (5) та нижньою ділянкою (7) утворюють кути паралелограма, який містить кут (α) нахилу відносно подовжньої осі (L) заготовки (1) контейнера (1), при цьому в паралелограмі передня межова лінія (9) утворює гострий кут у напрямі нижньої ділянки (7), і передня межова лінія (9) та проміжна межова лінія (13) вздовж подовжньої осі (L) заготовки (1) контейнера надають центральній ділянці (6) по суті симетричної форми зрізаного конуса. C2 2 (19) 1 3 82904 4 опису, згідно з даним винаходом створена по суті плоскої заготовки для контейнера. Винахід заготовка контейнера, яка має ознаки п. 1 стосується також контейнера, який отримують формули винаходу. Переважні варіанти реалізації шляхом заповнення такої заготовки контейнера. стануть очевидними з пп. 2-10. Винахід також Заготовка контейнера і передусім контейнер стосується, згідно з п. 11, контейнера, який типу, вказаного у вступі, відомі, наприклад, із отримують шляхом заповнення згаданої вище публікації [WO 99/41155], в якій описується заготовки контейнера. контейнер складуваного типу, що складається з У подальшому описі винаходу для опису трьох ділянок стінок, дві з яких утворюють геометричної форми заготовки контейнера буде протилежні бічні стінки, а третя утворює донну використаний ряд термінів. Термін «межова лінія» стінку. Стінки, зроблені з гнучкого пластикового стосується частини з'єднувальної ділянки. матеріалу, можуть згинатися і з'єднуватися між Передня і задня межові лінії стосуються, за собою для утворення камери, об'єм якої залежить текстом, зовнішніх контурів заготовки контейнера від відносного положення стінок. У незаповненому на передньому і задньому краях відповідно, і стані контейнер і, таким чином, заготовка більш конкретно верхньої межової лінії нижньої контейнера є плоскими. заготовки контейнера має Найпростіший тип частини, яка розміщується по суті на тому ж рівні, прямолінійну геометричну форму. Якщо в такій що й вигин W-подібно складеної стінки, яка прямолінійній заготовці контейнера повинен бути створює дно. Під «заднім краєм» мається на увазі передбачений засіб для перенесення, то він та сторона заготовки контейнера, на якій утворюється формуючим ручку кутом або бічною розміщена ділянка ручки. Термін «нижня ділянка» частиною заготовки контейнера, утвореною стосується частини, утвореної W-подібно з'єднувальною частиною. Це значить, що камера в складеною стінкою вздовж подовжньої осі плоскої контейнері, отриманому із заготовки контейнера, заготовки контейнера. Під «верхньою ділянкою» буде мати асиметричну форму замість мається на увазі верхня частина заготовки симетричної і, таким чином, добре збалансовану контейнера, яка по суті відповідає частині форму. Заповнений контейнер, що має таку контейнера, розташованій вище рівня рідини в асиметричну камеру, має тенденцію перекидатися контейнері, отриманому із заготовки контейнера і уперед під час використання, оскільки центр ваги заповненому, щонайменше, на 80% об'єму переміщається в положення перед центральною контейнера. конкретно Більш створена заготовка віссю заготовки контейнера. Тенденція до контейнера, яка містить стінку, що створює дно, і перекидання означає також, що гнучкий дві протилежні бічні стінки, причому вказані стінки контейнер, який через свій розсувний пристрій не з'єднані вздовж межових ліній для утворення по має жорсткості, у деяких випадках може суті плоскої заготовки контейнера, і яка має завалюватися по своєму передньому краю, верхню ділянку, нижню ділянку, центральну подібно заповненому мішку, вміщеному на свій ділянку, утворену верхньою ділянкою і нижньою кінець. Це може спостерігатися в формі утворення ділянкою, а також передньою межовою лінією і складок вздовж з'єднувальної частини, зокрема по проміжною межовою лінією, причому вказані передньому краю контейнера. Утворення складок ділянки розташовані вздовж подовжньої осі може негативно вплинути на зовнішній вигляд заготовки контейнера, і ділянка ручки утворена контейнера. Крім того, під час тривалого проміжною межовою лінією і задньою межовою недбалого поводження з контейнером, наприклад, лінією. Заготовка контейнера характеризується під час транспортування по нерівній дорозі іноді тим, що перетини між передньою межовою лінією можливе пошкодження матеріалу контейнера, та відповідно задньою межовою лінією і верхньою викликане зносом. Проблеми, пов'язані з переміщенням центра ділянкою та нижньою ділянкою утворюють кути ваги і подальшим утворенням складок, будуть паралелограма, який містить кут нахилу відносно ускладнені, якщо заготовка контейнера і подовжньої осі заготовки контейнера, при цьому в виготовлений із неї контейнер мають зовнішню паралелограмі передня межова лінія утворює кривизну, таку як показано в згаданій публікації гострий кут в напрямі нижньої ділянки, і передня [WO 99/41155]. На практиці вигини, особливо круті, межова лінія та проміжна лінія вздовж подовжньої підвищують тенденцію до утворення складок. Крім осі заготовки контейнера надають центральній того, такі вигини передбачають збільшення витрат ділянці по суті симетричну форму усіченого матеріалу при виготовленні заготовки контейнера. конуса. Паралелограм, який утворюється цими Мета даного винаходу перетинами і має утворений зазначеним способом Метою даного винаходу є створення гострий кут з подовжньою віссю, разом із по суті альтернативної поліпшеної заготовки контейнера. симетричною формою усіченого конуса Заготовка контейнера повинна забезпечити центральної ділянки дозволяє отримати деякі отримання добре збалансованого контейнера дуже важливі властивості. складуваного типу зі зменшеною тенденцією до За допомогою центральної ділянки, виконаної нахилу. Іншою метою винаходу є створення заготовки у вигляді симетричного усіченого конуса, де контейнера, яка містить ділянку ручки для передня межова лінія утворює гострий кут у зручного захоплювання ручки. напрямі нижньої ділянки, досягається Додатковою метою є зменшення витрат компенсувальний ефект. Коли така заготовка матеріалу. контейнера заповнюється вмістом, передня і Короткий опис винаходу проміжна межові лінії, які спочатку розходяться, Для досягнення, щонайменше, одного з будуть прагнути досягнути паралельного указаних завдань, а також додаткових невказаних розташування. Це є результатом послідовного завдань що, проте, буде очевидним із подальшого 5 82904 6 отриманий із заготовки контейнера, дуже зручним здимання стінок заготовки контейнера під час для захоплювання, оскільки заповнений газом заповнення. За умови оптимізації вказаного кута трубчастий засіб служить трьохмірним зручним спершу симетрична форма усіченого конуса захопленням. Крім того, він служить «хребтом», нижньої ділянки в заповненому контейнері буде по що підвищує жорсткість кінцевого контейнера, суті відповідати прямому циліндру. Контейнер, який протидіє будь-якій тенденції до утворення отриманий із заготовки контейнера згідно з складок уздовж з'єднувальної ділянки контейнера винаходом, буде у такий спосіб дуже добре під час недбайливого користування або збалансований із мінімальною небезпекою транспортування. перекидання. Бажано також, щоб нижня ділянка і Кутова форма паралелограма компенсує будьцентральна ділянка утворювали разом у яке намагання до перекидання уперед контейнера, контейнері, виконаному із заготовки контейнера, отриманого із заготовки контейнера. Потрібно об'єм, який відповідає, щонайменше, 80% об'єму зазначити, що заповнений контейнер містить стовп контейнера. щоб заготовка контейнера містила Бажано, рідини, яка частково міститься в центральній трубчастий засіб, який призначений для ділянці, а частково в нижній ділянці. У заготовці заповнення і проходить всередину заготовки контейнера згідно з даним винаходом кут нахилу контейнера, причому для цього трубчастий засіб, паралелограма може бути відрегульований таким призначений для заповнення, вужчає всередину чином, що центр ваги тієї частини стовпа рідини, заготовки контейнера. Геометрична форма що міститься в центральній ділянці, не звуження забезпечує щільне прилягання до переміщається в положення на протилежній заповнюючого засобу, який призначений для стороні подовжньої осі заготовки контейнера. використання під час заповнення заготовки Оптимально збалансований заповнений контейнер контейнера, що зменшує небезпеку проникнення виходить тоді, коли центр ваги тієї частини стовпа повітря, пінення, а також витоку. Бажано також, щоб заготовка контейнера рідини, що міститься в центральній ділянці, містила трубчастий засіб у формі носика із збігається з частиною стовпа рідини, яка міститься закритою кінцевою ділянкою і надрізом для в нижній ділянці. При цьому кут нахилу залежить початку розриву. Ця кінцева ділянка повністю або від висоти заготовки контейнера і форми частково відділена від іншого трубчастого засобу в поперечного перетину, що виникає в заповненому формі носика зоною, ослабленою потоншенням контейнері, отриманому із заготовки контейнера. матеріалу, причому кінцева ділянка може При зменшенні тенденції до перекидання буде відділятися вручну по ослабленій зоні від іншого зменшуватись і тенденція до утворення складок трубчастого засобу в формі носика. уздовж краю контейнера. Таким чином контейнер, Згідно з іншим об'єктом, винахід стосується отриманий із заготовки контейнера, буде більш контейнера, отриманого шляхом заповнення привабливим з естетичної точки зору, і буде заготовки контейнера, заявленого в будь-якому з зменшена небезпека пошкодження через знос. пп. 1-10. Форма усіченого конуса приводить також до Короткий опис креслень низького розташування центра ваги в контейнері, Далі винахід буде описаний детальніше на виконаному із заготовки контейнера, що значить, прикладі з посиланням на додані креслення, що що контейнер буде стійко стояти на основі. ілюструють переважний на даний час варіант Ділянка ручки забезпечує велику поверхню реалізації винаходу. захоплювання, яка, наприклад, буде забезпечена На кресленнях: відповідним малюнком отвору для захоплювання фіг.1 - вигляд плоскої заготовки контейнера контейнера або для розміщення заповнюваної згідно з даним винаходом; газом трубки, яка створює ручку. фіг.2 - схематичний вигляд збоку заготовки Передня межова лінія переважно має увігнуту контейнера; кривизну відносно центральної ділянки. Увігнута фіг.3 - вигляд частини суцільної смуги кривизна може використовуватися для утворення заготовок контейнера; у верхній ділянці трубчастого засобу в формі фіг.4 - вигляд заповненого контейнера, носика. Увігнута кривизна в поєднанні з отриманого із заготовки контейнера за фіг.1. центральною ділянкою в формі усіченого конуса Докладний опис винаходу приводить, як згадувалася вище, до низького На фіг.1 показаний варіант реалізації розташування центра ваги заповненого заготовки контейнера згідно з даним винаходом. контейнера. також, щоб передня межова лінія Бажано Заготовка 1 контейнера складається з двох мала кривизну, яка по суті доповнює задню протилежних бічних стінок 2 і проміжної стінки 3, межову лінію. У результаті дві послідовно яка створює дно і проходить вздовж нижнього розташовані заготовки контейнера в суцільній краю заготовки 1 контейнера. Як показано на фіг.2, смузі заготовок контейнера можуть бути розміщені стінка 3, яка створює дно, може бути виконана таким чином, що задня межова лінія першої шляхом згинання суцільної смуги матеріалу в заготовки контейнера сполучається з передньою формі W, коли бічні стінки 2, а також стінка 3, яка межовою лінією другої заготовки контейнера, яка створює дно, складають єдине ціле. Іншою іде за першою. Таким чином істотно знижується альтернативою є вкладання стінки, яка створює витрата матеріалу. дно, складеної вдвічі, між двома протилежними В іншому переважному варіанті реалізації смугами матеріалу, які створюють бічні стінки. ділянка для ручки містить трубчастий засіб, який Матеріалом можуть служити звичайні гнучкі утворює ручку, призначений для заповнення пакувальні матеріали, такі як, наприклад, газом. Такий трубчастий засіб робить контейнер, 7 82904 8 Перетини А, В, C, D між передньою межовою пластмаса. Однак, з метою захисту навколишнього лінією 9, верхньою ділянкою 5, нижньою ділянкою середовища переважним є використання 7 і, конкретніше, верхньою межовою лінією 23, яка пакувального шаруватого матеріалу, який містить розташовується по суті на тому ж рівні, що й серцевинний шар із мінеральним наповнювачем і складка стінки, яка створює дно, складеної в зв'язуючим із поліолефіну. формі W, і задня межова лінія 10 розташовуються Стінки 2, 3 сполучаються вздовж периферійної таким чином, що вони утворюють кути суцільної з'єднувальної ділянки 4 для утворення геометричної фігури по суті в формі замкненої заготовки 1 контейнера. Потрібно паралелограма, позначеного пунктиром. розуміти, що з'єднувальна ділянка 4 не є Паралелограм має кут а нахилу до подовжньої осі суцільною по всій периферії, якщо стінка, яка L заготовки 1 контейнера. Кут а нахилу є таким, що створює дно, виконана шляхом згинання в формі передня межова лінія 9 утворює гострий кут у W. Заготовка 1 контейнера виконана так, щоб не напрямі до нижньої ділянки 7. Потрібний кут відкриватися до заповнення для отримання залежить, серед іншого, від висоти заготовки завершеного контейнера 21 (див. фіг.4). Потрібно контейнера й геометричної форми поперечного зазначити, що контейнер, показаний на фіг.4, перетину вздовж подовжньої осі, що утворюється зображений дуже схематично. Геометрична стінкою, яка формує дно, і бічними стінками форма й особливо форма центральної ділянки та відповідно. Кут а нахилу буде описуватись нижче. нижньої ділянки будуть залежати, завдяки Як показано на фіг.1 і 3, передня межова лінія розсувному пристрою, від міри заповнення. Термін 9 має кривизну, яка по суті доповнює задню «контейнер» 21 стосується далі заповненого межову лінію 10, щонайменше, протягом контейнера 21, отриманого із заготовки 1 центральної ділянки 6. Причина цього полягає контейнера. З'єднувальна ділянка 4 утворює, насамперед в економії матеріалу, оскільки дві таким чином, разом зі стінками 2, 3 камеру 22 в наступних заготовки 1, Г контейнера, які ідуть одна контейнері 21, об'єм якої залежить від відносного за одною в суцільній смузі 20 заготовок положення стінок 2, 3 і, таким чином, від міри контейнера, можуть бути розташовані таким заповнення контейнера. контейнер стосується Це значить, що чином, що передня межова лінія 9 першої контейнера складуваного типу. З'єднувальна заготовки 1 контейнера безпосередньо ділянка 4 переважно утворюється стінками 2, 3, сполучається із задньою межовою лінією 10' включеними в заготовку контейнера і звареними наступної другої заготовки Г контейнера. Як показано на фіг.1, проміжна межова лінія між собою. Можливі також інші способи. 13 має таку протяжність, що разом із передньою З'єднувальна ділянка 4 може бути поділена на межовою лінією 9 вона надає центральній ділянці ряд частин, які далі будуть згадуватися як межові 6 по суті симетричної форми відносно подовжньої лінії і які будуть описуватися нижче. осі L. Завдяки згаданій вище кривизні передньої 9 і Як показано на фіг.1, заготовка 1 контейнера з проміжної 13 граничних ліній симетрична метою опису поділяється на верхню ділянку 5, центральна ділянка 6 має форму усіченого конуса. центральну ділянку 6, нижню ділянку 7 і ділянку 8 Проміжна межова лінія 13 разом із задньою ручки. Верхня ділянка 5 відноситься до верхньої межовою лінією 10 утворює за допомогою частини заготовки 1 контейнера, яка по суті паралелограма і симетричної центральної ділянки відповідає ділянці контейнера 21, що 6 кут заготовки 1 контейнера, який утворює ділянку розміщується над рівнем рідини LL контейнера 21, 8 ручки. Цю поверхню легко захопити незалежно який виконаний із заготовки 1 контейнера і який від її форми. Ділянка 8 ручки може бути заповнюється до, щонайменше, 80% об'єму забезпечена, наприклад, малюнком отвору (не контейнера (див. фіг.4). Таким чином виходить, що показаний) для пальців користувача або частини верхня ділянка 5, завдяки гнучкому матеріалу його руки. Таким чином контейнер можна легко контейнера і розсувному пристрою контейнера, не захопити як глек. Ділянка 8 ручки може також бути обмежується тією ж лінією в заготовці контейнера, забезпечена трубчастим засобом 15, який що й у контейнері. Більш того, його утворення заповнюється повітрям або яким-небудь іншим залежить від геометричної форми заготовки газом у поєднанні із заповненням заготовки 1 контейнера. Тому показана на фіг.1 межа між контейнера її вмістом для утворення закінченого верхньою ділянкою і центральною ділянкою є контейнера. Такий заповнений повітрям вкрай схематичною. Нижня ділянка 7 відповідає трубчастий засіб 15 утворює дуже зручну тримірну ділянці плоскої заготовки 1 контейнера, яка ручку. Вона служить також «хребтом» контейнера, утворюється стінкою 3, що створює дно. який підвищує жорсткість, і, з одного боку, Центральна ділянка 6 відповідає ділянці, яка забезпечує стійкість, а, з іншого боку, протидіє утворена верхньою ділянкою 5, нижньою ділянкою будь-якій тенденції до утворення складок. Якщо ділянка 8 ручки забезпечена таким 7, передньою межовою лінією 9 і проміжною трубчастим засобом 15, бажано, щоб ділянка 8 межовою лінією 13. Передня межова лінія 9 ручки у своїй верхній частині мала отвір 16. Отвір проходить уздовж переднього краю 11 заготовки 1 16 насамперед призначений для того, щоб контейнера. Задня межова лінія 10 проходить служити підіймальною дужкою, якщо контейнери, уздовж заднього краю 12 заготовки 1 контейнера. наприклад, під час відвантаження в магазин, Між передньою 9 і задньою 10 межовими лініями розміщуються поблизу один одного в проходить проміжна межова лінія 13, яка разом із транспортному засобі таким чином, коли до ручок задньою межовою лінією 10 утворює ділянку 8 не легко дотягнутися. У такому положенні окремий ручки. Ділянка 8 ручки може таким чином складати контейнер можна легко захопити, вставивши окрему ділянку, або ж може також утворювати палець в підіймальне вушко, так щоб можна було частину верхньої ділянки. підняти контейнер. 9 82904 10 між нижніми ділянками 7, матеріал між верхніми Як згадувалося вище, передня межова лінія 9 ділянками 5 і матеріал в отворі 16, який створює має переважно увігнуту кривизну відносно підіймальне вушко. Кількість надлишкового центральної ділянки 6. Ця увігнута кривизна матеріалу і його розташування залежать, утворює разом із верхньою ділянкою 5 трубчастий звичайно, від контура заготовки контейнера. засіб 17 у формі носика в заготовці 1 контейнера, Штампування переважно відбувається під час через який випорожнюють готовий контейнер 21 проходження суцільної смуги заготовок шляхом виконання розливального руху. контейнера через барабанний штамп. Трубчастий засіб 17 у формі носика закритий на На фіг.4 показаний заповнений контейнер 21, кінцевій ділянці 18 частиною з'єднувальної ділянки отриманий із заготовки 1 контейнера згідно з 4. Трубчастий засіб 17 у формі носика зроблено, приведеним вище описом подібно до іншої частини заготовки 1 контейнера, з Контейнер 21 містить камеру 22, яка по суті наповнювача на мінеральній основі, такого як утворена з'єднувальною ділянкою 4, тобто крейда або тальк, у поєднанні зі зв'язуючим з межовими лініями 9, 10, 13 і стінками 2, 3, поліолефіну. Під час відкривання готового включеними в контейнер. Камера 22 має контейнера 21 відрізають або відривають максимальний об'єм, який перевищує об'єм, на зовнішню ділянку трубчастого засобу 17, так що який розрахований контейнер 21. Це необхідно з камера 22 може зв'язуватися з навколишнім тієї причини, що матеріал контейнера є гнучким, а середовищем. контейнер 21 відноситься до контейнера Якщо кінцева ділянка 18 призначена для складуваного типу. Під час відкривання відриву, кінцеву ділянку 18 повністю або частково контейнера 21, яке відбувається шляхом відділяють від іншого трубчастого засобу 17 у відділення частини трубчастого засобу 17 у формі формі носика зоною 19, ослабленою шляхом носика, з'являється можливість захоплення потоншення матеріалу. Ослаблена зона 19 має контейнера без стиснення стовпа рідини в камері, таку міцність, що кінцева ділянка 18 уздовж зони що могло б спричинити некероване витікання може відділятися вручну від іншого трубчастого рідини з трубчастого засобу 17 у формі носика. засобу 17 у формі носика. Ослаблення може бути Тому об'єм, на який розрахований контейнер 21, зроблене шляхом впливу на зону теплом або відповідає по суті тому об'єму або стовпу рідини в тиском або їх поєднанням. Після такої обробки камері 22, яка утворена нижньою ділянкою 7 і вибраний вигляд матеріалу може стати крихким, центральною ділянкою 6. Як згадувалося вище, тобто придатним до розривання. нижня ділянка 7 і центральна ділянка 6 повинні Заготовка 1 контейнера містить також у своїй разом утворювати, щонайменше, 80% верхній ділянці 5 трубчастий засіб 14, призначений розрахункового об'єму контейнера. Рівень рідини для заповнення. Як показано на фіг.1, трубчастий цього стовпа рідини схематичноякпоказаний на Центральна ділянка 6 має, згадувалася засіб 14 проходить всередину заготовки 1 вище,лінією суті симетричну форму, пов'язану з фіг.4 по LL. контейнера. При цьому він частково вужчає передньою межовою лінією 9 і проміжною всередину заготовки контейнера. Трубчастий засіб межовою лінією 13. Симетрія в оптимально 14 закритий частиною з'єднувальної ділянки 4. Під збалансованому контейнері 21 означає, що центр час з'єднання для заповнення трубчастий засіб ваги CG-M частини стовпа рідини, вміщеного в відкривають для введення заповнюючого засобу центральній ділянці 6, по суті збігається з центром (не показано), після чого його знову закривають. ваги CG-B частини стовпа рідини, вміщеного в Таким чином, потрібно зазначити, що заготовка 1 нижній ділянці 7. Завдяки поєднанню центрів ваги контейнера повністю закривається з'єднувальною CG-M і CG-B уздовж подовжньої осі L зменшується ділянкою доти, поки не буде заповнена своїм тенденція контейнера 21 до перекидання. Те, вмістом з утворенням контейнера. При цьому наскільки поєднуються центри ваги CG-M і CG-B, спочатку стерильна заготовка контейнера не залежить серед іншого від кута а нахилу. Кут а потребує повторної стерилізації під час операції нахилу дуже важко визначити, оскільки він заповнення. Як згадувалося вище, заготовки 1 контейнера залежить від таких чинників як висота, ширина і виготовлені з суцільних смуг матеріалу, який жорсткість матеріалу контейнера 21. Іншим дуже створює суцільну смугу заготовок 20 контейнера важливим чинником є форма поперечного розрізу (див. фіг.3). Заготовки 1 контейнера розміщуються камери 22, яка утворюється стінками 2, 3, бік у бік таким чином, що передня межова лінія 9 включеними в контейнер 21. Вибір кута а нахилу першої заготовки 1 контейнера безпосередньо забезпечує можливість компенсації ефекту примикає до задньої межової лінії 10 і другої перекидання. Зменшення тенденції до перекидання заготовки 1 контейнера, яка йде за першою приводить також до зменшення тенденції до заготовкою контейнера. Таким чином, як утворення складок на з'єднувальній частині згадувалося вище, передня межова лінія 9 вздовж переднього краю 11 контейнера 21. повинна мати таку ж кривизну, як і задня межова Заповнений газом трубчастий засіб 15 на ділянці 8 лінія 10, щонайменше, протягом центральної ручки додатково зменшує тенденцію до утворення ділянки 6. Как згадувалося вище, з'єднувальна складок. Таким чином, даний винахід стосується частина 4 переважно утворюється зварюванням. заготовки 1 контейнера, яка призначена для Перед тим, як утворену таким способом контейнера 21 розкладуваного типу, об'єм якого суцільну смугу заготовок 20 контейнера змотують залежить від відносного положення стінок 2, 3 і, у рулон для подальшої відправки, штампом відповідно, міри заповнення контейнера 21. вирізають надлишковий матеріал між двома Заготовка 1 контейнера може бути розділена на заготовками контейнера, які ідуть одна за одною. верхню ділянку 5, центральну ділянку 6, нижню Прикладами надлишкового матеріалу є матеріал 11 82904 12 ділянку 7 і ділянку 8 ручки. Передня ділянка 6 контейнерами завдяки переміщенню центрів ваги. утворена передньою 9 і проміжною 10 межовими Зменшення тенденції до перекидання приводить лініями, в той час як ділянка 8 ручки утворена також до зменшення тенденції утворення складок проміжною межовою лінією 13 і задньою межовою уздовж переднього краю 11 контейнера 21. лінією 10. Перетини А, В, C, D, в яких передня 9 і Завдяки тому, що передня межова лінія 9, задня 10 межові лінії перетинають верхню ділянку щонайменше, вздовж центральної ділянки 6 має 5 і нижню ділянку 7, утворюють кути кривизну, яка по суті доповнює задню межову паралелограма з кутом а нахилу відносно лінію 10, допускається дуже зручне розміщення подовжньої осі L заготовки 1 контейнера. Крім заготовок контейнера вздовж суцільної смуги того, центральна ділянка 6 має протягом заготовок 20 контейнера, яке забезпечує дуже проміжної граничної лінії 13 форму усіченого низький рівень відходів матеріалу. У результаті конуса, симетричного відносно подовжньої осі L. створені заготовка 1 контейнера і контейнер 21, Для оптимально збалансованого контейнера 21, отриманий з неї, що відповідає завданням, отриманого з такої заготовки контейнера, це зазначеним у вступі. означає, що центр ваги CG-M частини стовпа Потрібно розуміти, що даний винахід не рідини, який міститься в центральній ділянці 6. обмежується приведеним варіантом реалізації збігається з центром ваги CG-B частини стовпа заготовки контейнера й отриманого з неї рідини, укладеного в нижній ділянці 7. Це контейнера. При цьому можливі деякі зміни й приводить до отримання добре збалансованого варіанти, і винахід тому обмежується виключно контейнера 21, в якому тенденція до перекидання прикладеною формулою винаходу. зменшена порівняно з існуючими досі 13 Комп’ютерна верстка В. Клюкін 82904 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
