Спосіб визначення абонентів базових станцій і пристрій для здійснення цього способу

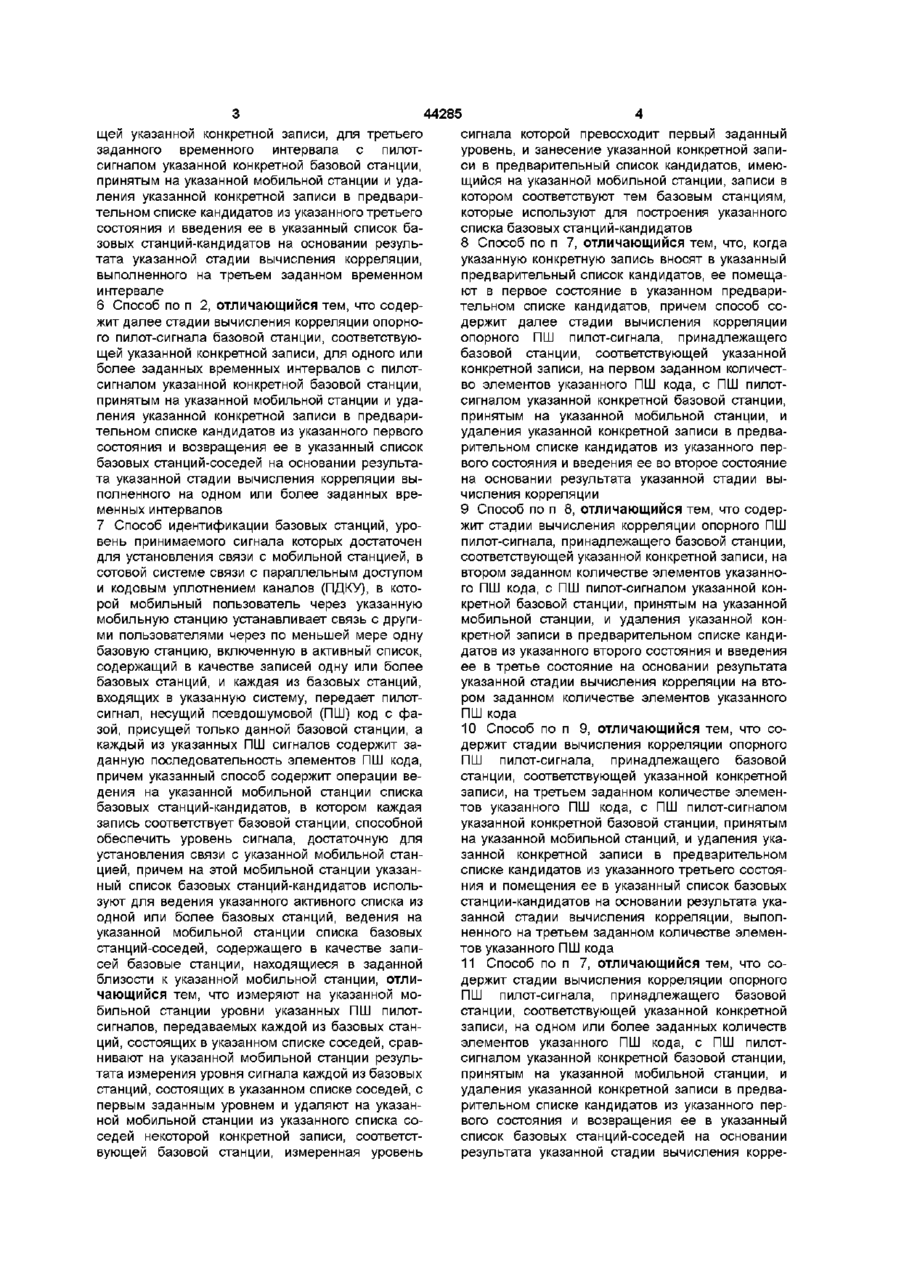

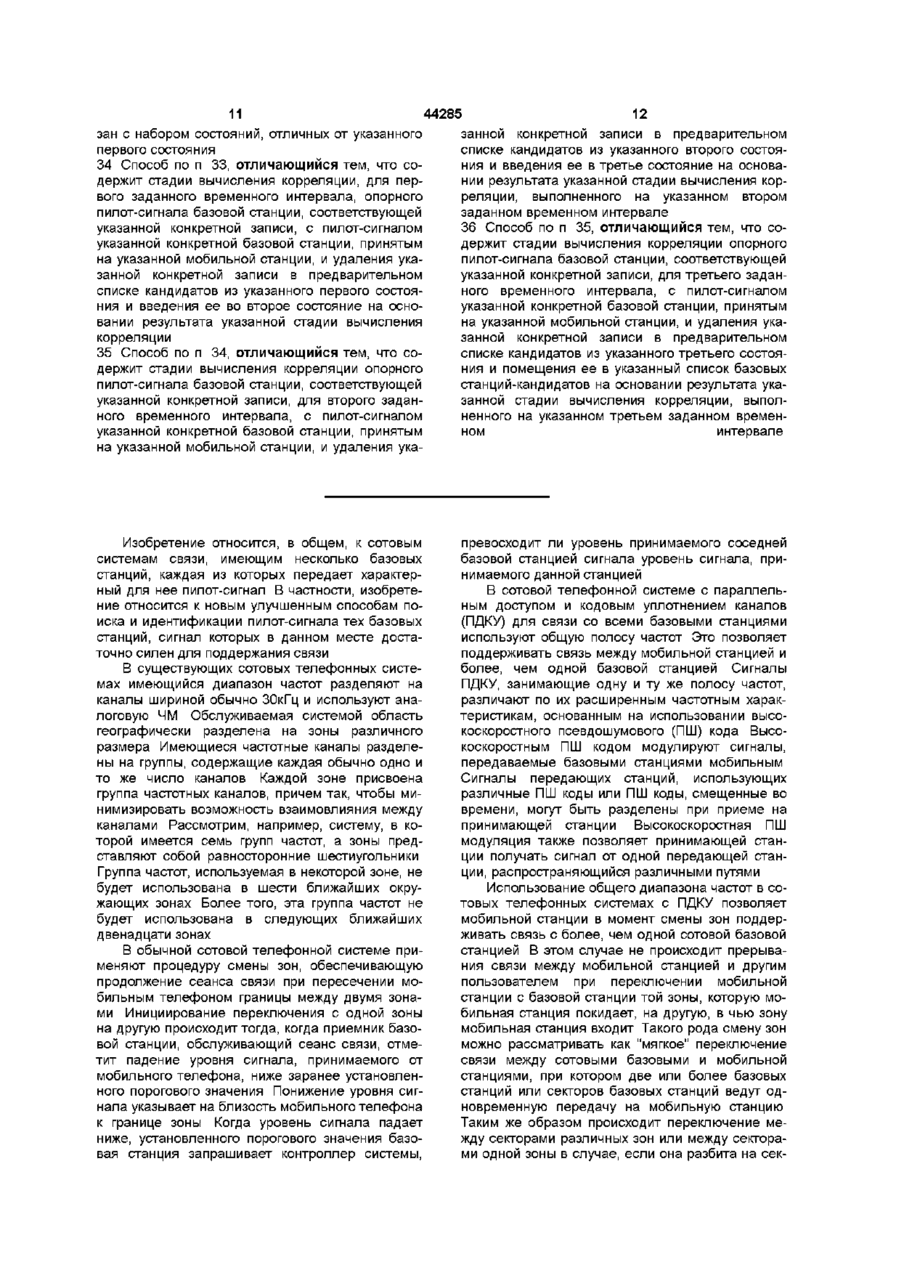

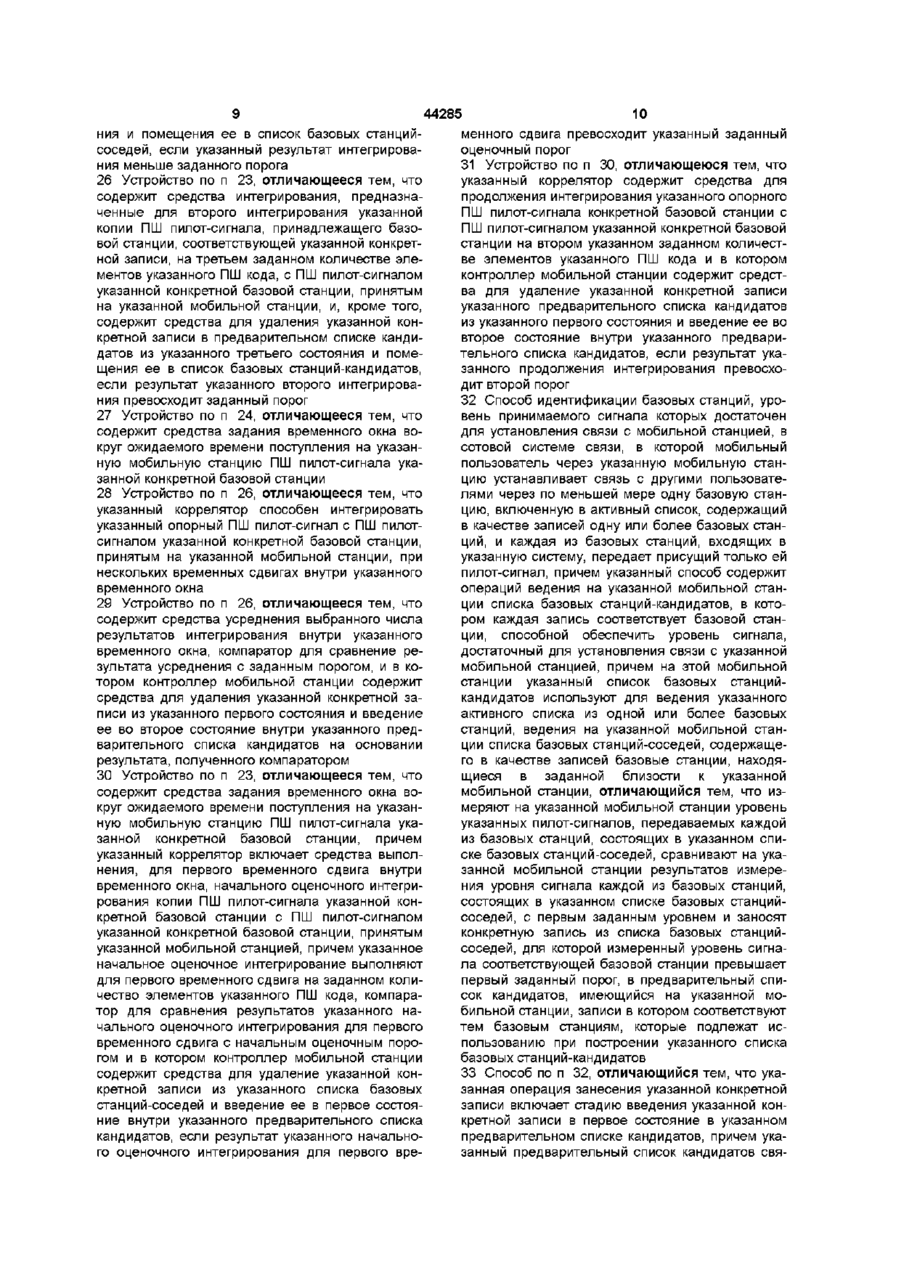

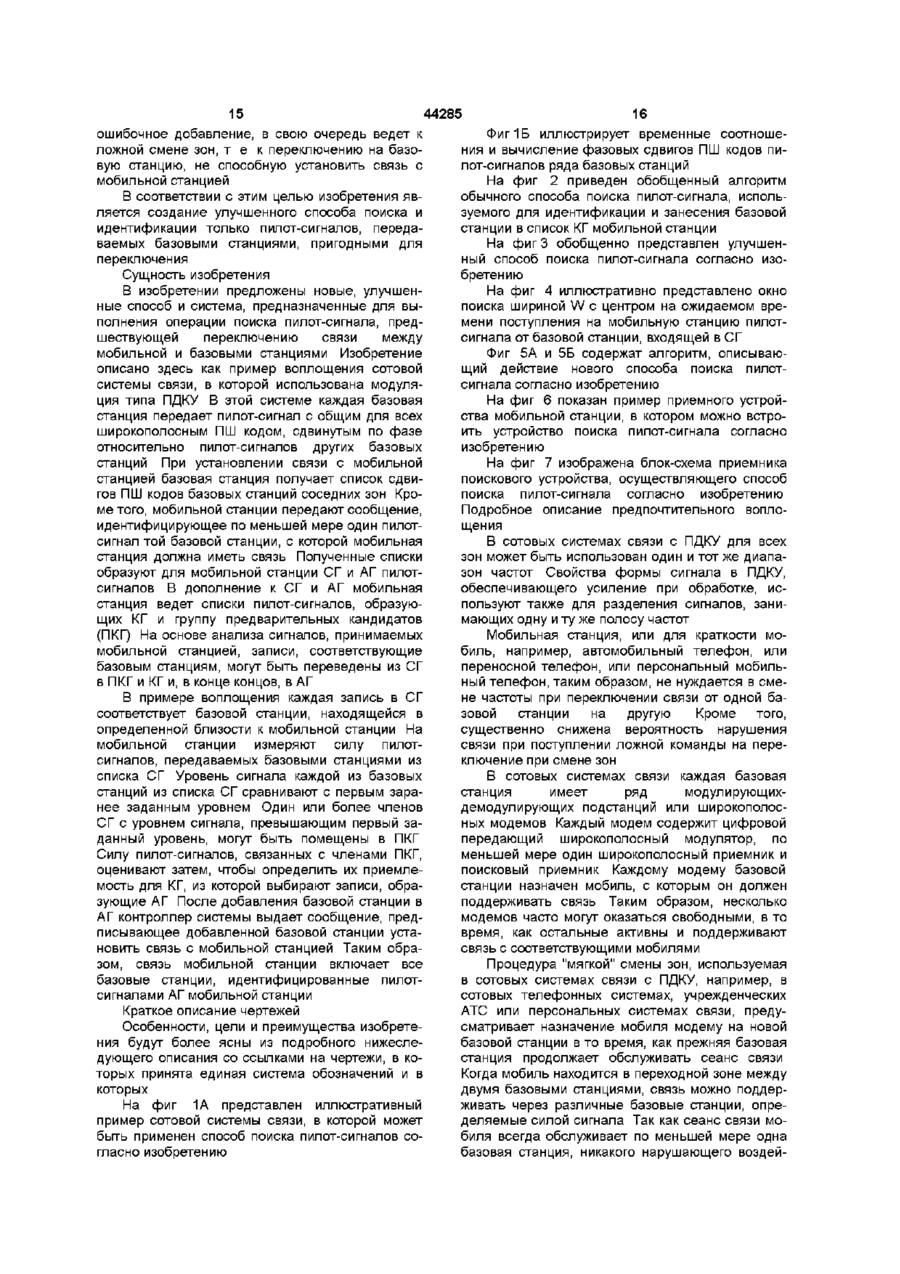

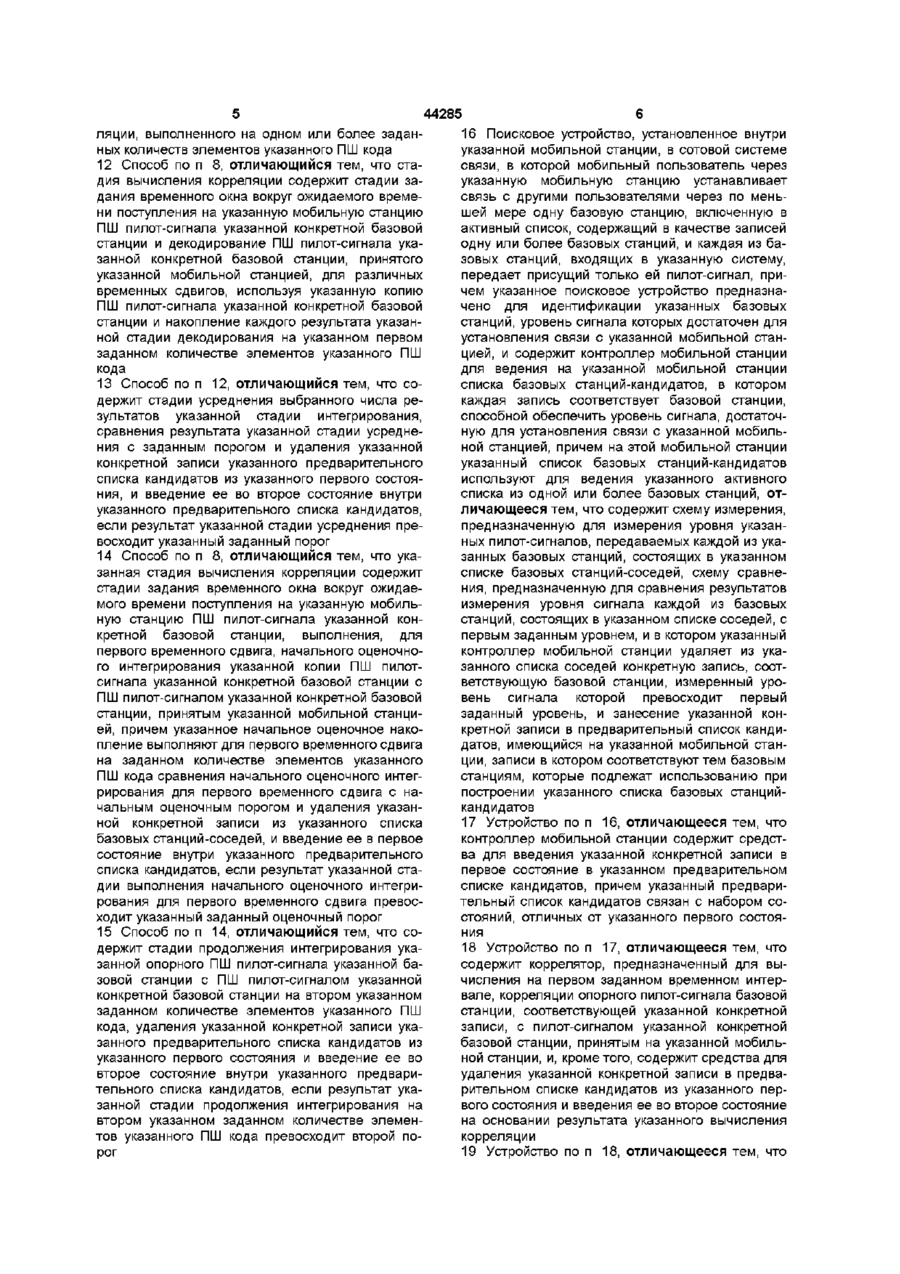

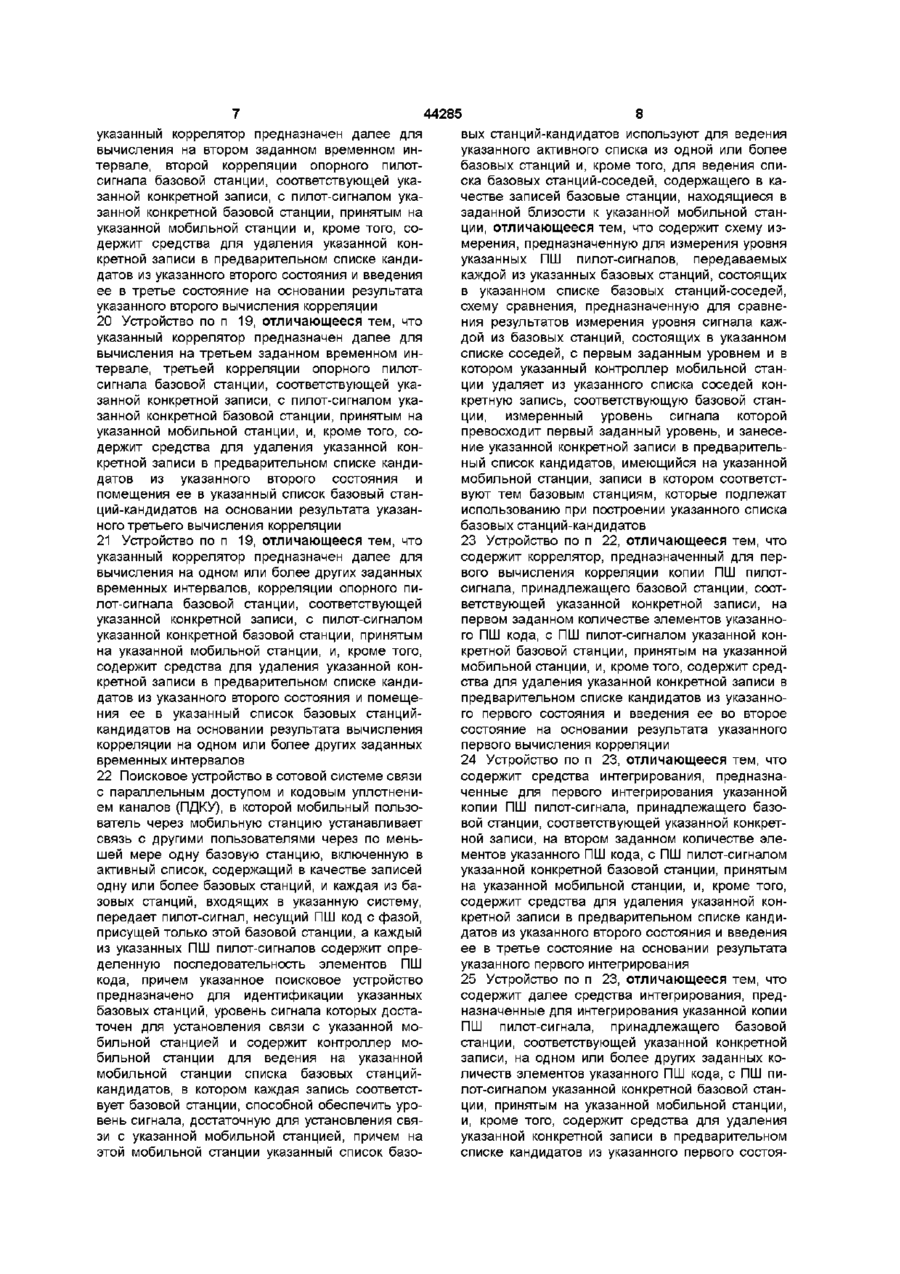

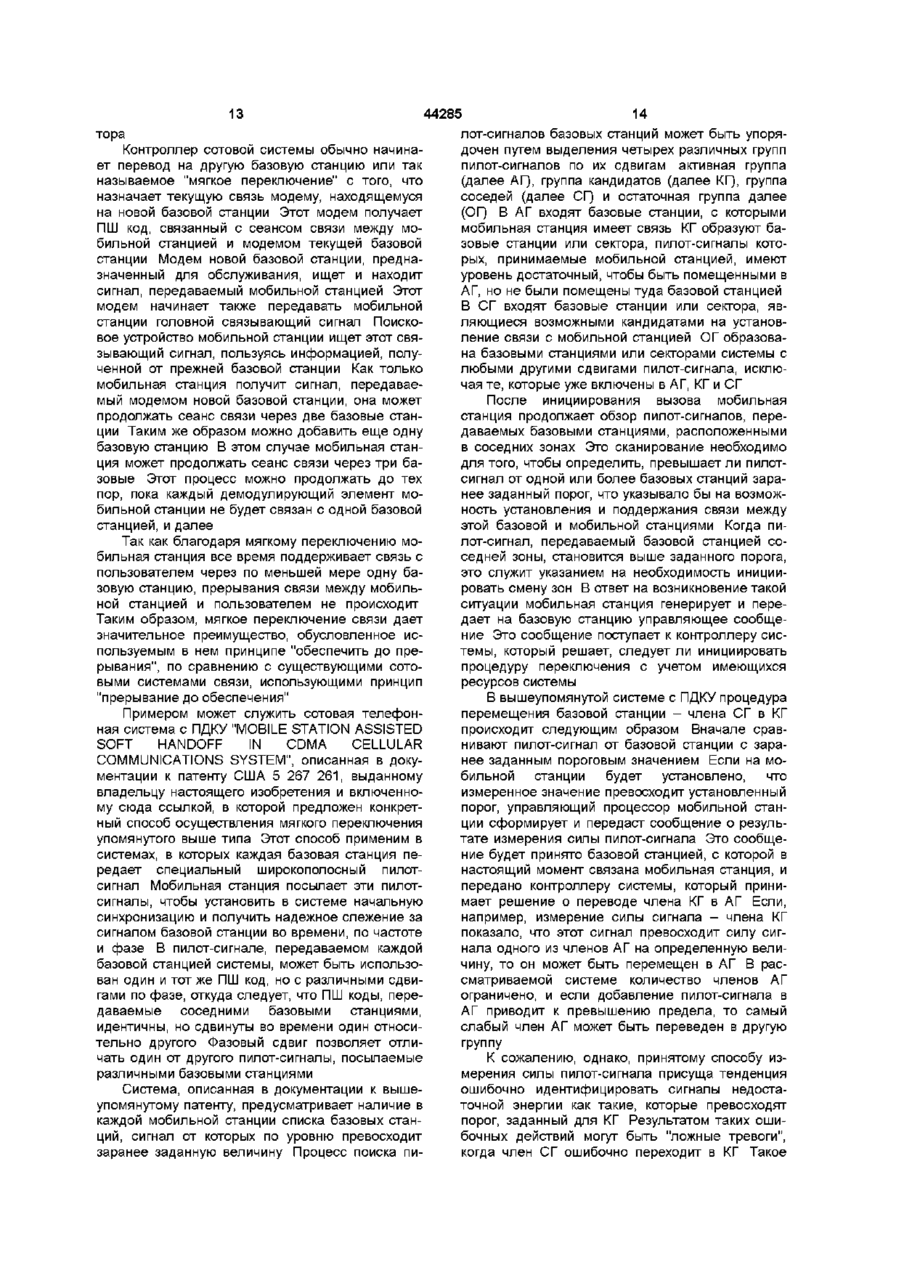

1 Способ идентификации базовых станций, уровень принимаемого сигнала которых достаточен для установления связи с мобильной станцией, в сотовой системе связи, в которой мобильный пользователь через указанную мобильную станцию устанавливает связь с другими пользователями через по меньшей мере одну базовую станцию, включенную в активный список, содержащий в качестве записей одну или более базовых станций, и каждая из базовых станций, входящих, в указанную систему, передает присущий только ей пилот-сигнал, причем указанный способ содержит операции ведения на указанной мобильной станции списка базовых станций-кандидатов, в котором каждая запись соответствует базовой станции, способной обеспечить уровень сигнала, достаточный для установления связи с указанной мобильной станцией, причем на этой мобильной станции указанный список базовых станцийкандидатов используют для ведения указанного активного списка из одной или более базовых станций, ведения на указанной мобильной станции списка базовых станции-соседей, содержащего в качестве записей базовые станции, находящиеся в заданной близости к указанной мобильной станции, отличающийся тем, что измеряют на указанной мобильной станции уровни указанных пилот-сигналов, передаваемых каждой из базовых станций, состоящих в указанном списке базовых станций-соседей, сравнивают на указанной мобильной станции результаты измерения уровня сигнала каждой из базовых станций, состоящих в указанном списке базовых станцийсоседей, с первым заданным уровнем и удаляют на указанной мобильной станции из указанного списка соседей некоторую конкретную запись, соответствующую базовой станции, измеренный уровень сигнала которой превосходит первый заданный уровень, и заносят указанную конкретную запись в предварительной список кандидатов, имеющийся на указанной мобильной станции, записи в котором соответствуют тем базовым станциям, которые подлежат использованию при построении указанного списка базовых станцийкандидатов 2 Способ по п 1, отличающийся тем, что операция удаления указанной конкретной записи включает стадию введения указанной конкретной записи в первое состояние в указанном предварительном списке кандидатов, причем указанный предварительный список кандидатов связан с набором состояний, отличных от указанного первого состояния 3 Способ по п 2, отличающийся тем, что содержит далее стадии вычисления корреляции, для первого заданного временного интервала, опорного пилот-сигнала базовой станции, соответствующей указанной конкретной записи, с пилотсигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и удаления указанной конкретной записи в предварительном списке кандидатов из указанного первого состояния и введения ее во второе состояние на основании результата указанной стадии вычисления корреляции 4 Способ по п 3, отличающийся тем, что содержит далее стадии вычисления корреляции опорного пилот-сигнала базовой станции, соответствующей указанной конкретной записи, для второго заданного временного интервала с пилотсигналом указанной конкретной базовой станции, принятым на указанной мобильной станции и удаления указанной конкретной записи в предварительном списке кандидатов из указанного второго состояния и введения ее в третье состояние на основании результата указанной стадии вычисления корреляции, выполненного на втором заданном временном интервале 5 Способ по п 4, отличающийся тем, что содержит далее стадии вычисления корреляции опорного пилот-сигнала базовой станции, соответствую О ю 00 44285 щей указанной конкретной записи, для третьего заданного временного интервала с пилотсигналом указанной конкретной базовой станции, принятым на указанной мобильной станции и удаления указанной конкретной записи в предварительном списке кандидатов из указанного третьего состояния и введения ее в указанный список базовых станций-кандидатов на основании результата указанной стадии вычисления корреляции, выполненного на третьем заданном временном интервале 6 Способ по п 2, отличающийся тем, что содержит далее стадии вычисления корреляции опорного пилот-сигнала базовой станции, соответствующей указанной конкретной записи, для одного или более заданных временных интервалов с пилотсигналом указанной конкретной базовой станции, принятым на указанной мобильной станции и удаления указанной конкретной записи в предварительном списке кандидатов из указанного первого состояния и возвращения ее в указанный список базовых станций-соседей на основании результата указанной стадии вычисления корреляции выполненного на одном или более заданных временных интервалов 7 Способ идентификации базовых станций, уровень принимаемого сигнала которых достаточен для установления связи с мобильной станцией, в сотовой системе связи с параллельным доступом и кодовым уплотнением каналов (ПДКУ), в которой мобильный пользователь через указанную мобильную станцию устанавливает связь с другими пользователями через по меньшей мере одну базовую станцию, включенную в активный список, содержащий в качестве записей одну или более базовых станций, и каждая из базовых станций, входящих в указанную систему, передает пилотсигнал, несущий псевдошумовой (ПШ) код с фазой, присущей только данной базовой станции, а каждый из указанных ПШ сигналов содержит заданную последовательность элементов ПШ кода, причем указанный способ содержит операции ведения на указанной мобильной станции списка базовых станций-кандидатов, в котором каждая запись соответствует базовой станции, способной обеспечить уровень сигнала, достаточную для установления связи с указанной мобильной станцией, причем на этой мобильной станции указанный список базовых станций-кандидатов используют для ведения указанного активного списка из одной или более базовых станций, ведения на указанной мобильной станции списка базовых станций-соседей, содержащего в качестве записей базовые станции, находящиеся в заданной близости к указанной мобильной станции, отличающийся тем, что измеряют на указанной мобильной станции уровни указанных ПШ пилотсигналов, передаваемых каждой из базовых станций, состоящих в указанном списке соседей, сравнивают на указанной мобильной станции результата измерения уровня сигнала каждой из базовых станций, состоящих в указанном списке соседей, с первым заданным уровнем и удаляют на указанной мобильной станции из указанного списка соседей некоторой конкретной записи, соответствующей базовой станции, измеренная уровень сигнала которой превосходит первый заданный уровень, и занесение указанной конкретной записи в предварительный список кандидатов, имеющийся на указанной мобильной станции, записи в котором соответствуют тем базовым станциям, которые используют для построения указанного списка базовых станций-кандидатов 8 Способ по п 7, отличающийся тем, что, когда указанную конкретную запись вносят в указанный предварительный список кандидатов, ее помещают в первое состояние в указанном предварительном списке кандидатов, причем способ содержит далее стадии вычисления корреляции опорного ПШ пилот-сигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на первом заданном количество элементов указанного ПШ кода, с ПШ пилотсигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и удаления указанной конкретной записи в предварительном списке кандидатов из указанного первого состояния и введения ее во второе состояние на основании результата указанной стадии вычисления корреляции 9 Способ по п 8, отличающийся тем, что содержит стадии вычисления корреляции опорного ПШ пилот-сигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на втором заданном количестве элементов указанного ПШ кода, с ПШ пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и удаления указанной конкретной записи в предварительном списке кандидатов из указанного второго состояния и введения ее в третье состояние на основании результата указанной стадии вычисления корреляции на втором заданном количестве элементов указанного ПШ кода 10 Способ по п 9, отличающийся тем, что содержит стадии вычисления корреляции опорного ПШ пилот-сигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на третьем заданном количестве элементов указанного ПШ кода, с ПШ пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станций, и удаления указанной конкретной записи в предварительном списке кандидатов из указанного третьего состояния и помещения ее в указанный список базовых станции-кандидатов на основании результата указанной стадии вычисления корреляции, выполненного на третьем заданном количестве элементов указанного ПШ кода 11 Способ по п 7, отличающийся тем, что содержит стадии вычисления корреляции опорного ПШ пилот-сигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на одном или более заданных количеств элементов указанного ПШ кода, с ПШ пилотсигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и удаления указанной конкретной записи в предварительном списке кандидатов из указанного первого состояния и возвращения ее в указанный список базовых станций-соседей на основании результата указанной стадии вычисления корре 44285 16 Поисковое устройство, установленное внутри указанной мобильной станции, в сотовой системе связи, в которой мобильный пользователь через указанную мобильную станцию устанавливает связь с другими пользователями через по меньшей мере одну базовую станцию, включенную в активный список, содержащий в качестве записей одну или более базовых станций, и каждая из базовых станций, входящих в указанную систему, передает присущий только ей пилот-сигнал, причем указанное поисковое устройство предназначено для идентификации указанных базовых станций, уровень сигнала которых достаточен для установления связи с указанной мобильной станцией, и содержит контроллер мобильной станции для ведения на указанной мобильной станции списка базовых станций-кандидатов, в котором 13 Способ по п 12, отличающийся тем, что сокаждая запись соответствует базовой станции, держит стадии усреднения выбранного числа респособной обеспечить уровень сигнала, достаточзультатов указанной стадии интегрирования, ную для установления связи с указанной мобильсравнения результата указанной стадии усредненой станцией, причем на этой мобильной станции ния с заданным порогом и удаления указанной указанный список базовых станций-кандидатов конкретной записи указанного предварительного используют для ведения указанного активного списка кандидатов из указанного первого состоясписка из одной или более базовых станций, отния, и введение ее во второе состояние внутри личающееся тем, что содержит схему измерения, указанного предварительного списка кандидатов, предназначенную для измерения уровня указанесли результат указанной стадии усреднения преных пилот-сигналов, передаваемых каждой из укавосходит указанный заданный порог занных базовых станций, состоящих в указанном 14 Способ по п 8, отличающийся тем, что укасписке базовых станций-соседей, схему сравнезанная стадия вычисления корреляции содержит ния, предназначенную для сравнения результатов стадии задания временного окна вокруг ожидаеизмерения уровня сигнала каждой из базовых мого времени поступления на указанную мобильстанций, состоящих в указанном списке соседей, с ную станцию ПШ пилот-сигнала указанной конпервым заданным уровнем, и в котором указанный кретной базовой станции, выполнения, для контроллер мобильной станции удаляет из укапервого временного сдвига, начального оценочнозанного списка соседей конкретную запись, соотго интегрирования указанной копии ПШ пилответствующую базовой станции, измеренный уросигнала указанной конкретной базовой станции с вень сигнала которой превосходит первый ПШ пилот-сигналом указанной конкретной базовой заданный уровень, и занесение указанной констанции, принятым указанной мобильной станцикретной записи в предварительный список кандией, причем указанное начальное оценочное накодатов, имеющийся на указанной мобильной станпление выполняют для первого временного сдвига ции, записи в котором соответствуют тем базовым на заданном количестве элементов указанного станциям, которые подлежат использованию при ПШ кода сравнения начального оценочного интегпостроении указанного списка базовых станцийрирования для первого временного сдвига с накандидатов чальным оценочным порогом и удаления указанной конкретной записи из указанного списка 17 Устройство по п 16, отличающееся тем, что базовых станций-соседей, и введение ее в первое контроллер мобильной станции содержит средстсостояние внутри указанного предварительного ва для введения указанной конкретной записи в списка кандидатов, если результат указанной стапервое состояние в указанном предварительном дии выполнения начального оценочного интегрисписке кандидатов, причем указанный предварирования для первого временного сдвига превостельный список кандидатов связан с набором соходит указанный заданный оценочный порог стояний, отличных от указанного первого состояния 15 Способ по п 14, отличающийся тем, что содержит стадии продолжения интегрирования ука18 Устройство по п 17, отличающееся тем, что занной опорного ПШ пилот-сигнала указанной басодержит коррелятор, предназначенный для вызовой станции с ПШ пилот-сигналом указанной числения на первом заданном временном интерконкретной базовой станции на втором указанном вале, корреляции опорного пилот-сигнала базовой заданном количестве элементов указанного ПШ станции, соответствующей указанной конкретной кода, удаления указанной конкретной записи указаписи, с пилот-сигналом указанной конкретной занного предварительного списка кандидатов из базовой станции, принятым на указанной мобильуказанного первого состояния и введение ее во ной станции, и, кроме того, содержит средства для второе состояние внутри указанного предвариудаления указанной конкретной записи в предвательного списка кандидатов, если результат укарительном списке кандидатов из указанного перзанной стадии продолжения интегрирования на вого состояния и введения ее во второе состояние втором указанном заданном количестве элеменна основании результата указанного вычисления тов указанного ПШ кода превосходит второй покорреляции рог 19 Устройство по п 18, отличающееся тем, что ляции, выполненного на одном или более заданных количеств элементов указанного ПШ кода 12 Способ по п 8, отличающийся тем, что стадия вычисления корреляции содержит стадии задания временного окна вокруг ожидаемого времени поступления на указанную мобильную станцию ПШ пилот-сигнала указанной конкретной базовой станции и декодирование ПШ пилот-сигнала указанной конкретной базовой станции, принятого указанной мобильной станцией, для различных временных сдвигов, используя указанную копию ПШ пилот-сигнала указанной конкретной базовой станции и накопление каждого результата указанной стадии декодирования на указанном первом заданном количестве элементов указанного ПШ кода 44285 8 указанный коррелятор предназначен далее для вычисления на втором заданном временном интервале, второй корреляции опорного пилотсигнала базовой станции, соответствующей указанной конкретной записи, с пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции и, кроме того, содержит средства для удаления указанной конкретной записи в предварительном списке кандидатов из указанного второго состояния и введения ее в третье состояние на основании результата указанного второго вычисления корреляции 20 Устройство по п 19, отличающееся тем, что указанный коррелятор предназначен далее для вычисления на третьем заданном временном интервале, третьей корреляции опорного пилотсигнала базовой станции, соответствующей указанной конкретной записи, с пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и, кроме того, содержит средства для удаления указанной конкретной записи в предварительном списке кандидатов из указанного второго состояния и помещения ее в указанный список базовый станций-кандидатов на основании результата указанного третьего вычисления корреляции вых станции-кандидатов используют для ведения указанного активного списка из одной или более базовых станций и, кроме того, для ведения списка базовых станций-соседей, содержащего в качестве записей базовые станции, находящиеся в заданной близости к указанной мобильной станции, отличающееся тем, что содержит схему измерения, предназначенную для измерения уровня указанных ПШ пилот-сигналов, передаваемых каждой из указанных базовых станций, состоящих в указанном списке базовых станций-соседей, схему сравнения, предназначенную для сравнения результатов измерения уровня сигнала каждой из базовых станций, состоящих в указанном списке соседей, с первым заданным уровнем и в котором указанный контроллер мобильной станции удаляет из указанного списка соседей конкретную запись, соответствующую базовой станции, измеренный уровень сигнала которой превосходит первый заданный уровень, и занесение указанной конкретной записи в предварительный список кандидатов, имеющийся на указанной мобильной станции, записи в котором соответствуют тем базовым станциям, которые подлежат использованию при построении указанного списка базовых станций-кандидатов 21 Устройство по п 19, отличающееся тем, что указанный коррелятор предназначен далее для вычисления на одном или более других заданных временных интервалов, корреляции опорного пилот-сигнала базовой станции, соответствующей указанной конкретной записи, с пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и, кроме того, содержит средства для удаления указанной конкретной записи в предварительном списке кандидатов из указанного второго состояния и помещения ее в указанный список базовых станцийкандидатов на основании результата вычисления корреляции на одном или более других заданных временных интервалов 23 Устройство по п 22, отличающееся тем, что содержит коррелятор, предназначенный для первого вычисления корреляции копии ПШ пилотсигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на первом заданном количестве элементов указанного ПШ кода, с ПШ пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и, кроме того, содержит средства для удаления указанной конкретной записи в предварительном списке кандидатов из указанного первого состояния и введения ее во второе состояние на основании результата указанного первого вычисления корреляции 22 Поисковое устройство в сотовой системе связи с параллельным доступом и кодовым уплотнением каналов (ПДКУ), в которой мобильный пользователь через мобильную станцию устанавливает связь с другими пользователями через по меньшей мере одну базовую станцию, включенную в активный список, содержащий в качестве записей одну или более базовых станций, и каждая из базовых станций, входящих в указанную систему, передает пилот-сигнал, несущий ПШ код с фазой, присущей только этой базовой станции, а каждый из указанных ПШ пилот-сигналов содержит определенную последовательность элементов ПШ кода, причем указанное поисковое устройство предназначено для идентификации указанных базовых станций, уровень сигнала которых достаточен для установления связи с указанной мобильной станцией и содержит контроллер мобильной станции для ведения на указанной мобильной станции списка базовых станцийкандидатов, в котором каждая запись соответствует базовой станции, способной обеспечить уровень сигнала, достаточную для установления связи с указанной мобильной станцией, причем на этой мобильной станции указанный список базо 24 Устройство по п 23, отличающееся тем, что содержит средства интегрирования, предназначенные для первого интегрирования указанной копии ПШ пилот-сигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на втором заданном количестве элементов указанного ПШ кода, с ПШ пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и, кроме того, содержит средства для удаления указанной конкретной записи в предварительном списке кандидатов из указанного второго состояния и введения ее в третье состояние на основании результата указанного первого интегрирования 25 Устройство по п 23, отличающееся тем, что содержит далее средства интегрирования, предназначенные для интегрирования указанной копии ПШ пилот-сигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на одном или более других заданных количеств элементов указанного ПШ кода, с ПШ пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и, кроме того, содержит средства для удаления указанной конкретной записи в предварительном списке кандидатов из указанного первого состоя 44285 ния и помещения ее в список базовых станцийсоседей, если указанный результат интегрирования меньше заданного порога 26 Устройство по п 23, отличающееся тем, что содержит средства интегрирования, предназначенные для второго интегрирования указанной копии ПШ пилот-сигнала, принадлежащего базовой станции, соответствующей указанной конкретной записи, на третьем заданном количестве элементов указанного ПШ кода, с ПШ пилот-сигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, и, кроме того, содержит средства для удаления указанной конкретной записи в предварительном списке кандидатов из указанного третьего состояния и помещения ее в список базовых станций-кандидатов, если результат указанного второго интегрирования превосходит заданный порог 27 Устройство по п 24, отличающееся тем, что содержит средства задания временного окна вокруг ожидаемого времени поступления на указанную мобильную станцию ПШ пилот-сигнала указанной конкретной базовой станции 28 Устройство по п 26, отличающееся тем, что указанный коррелятор способен интегрировать указанный опорный ПШ пилот-сигнал с ПШ пилотсигналом указанной конкретной базовой станции, принятым на указанной мобильной станции, при нескольких временных сдвигах внутри указанного временного окна 29 Устройство по п 26, отличающееся тем, что содержит средства усреднения выбранного числа результатов интегрирования внутри указанного временного окна, компаратор для сравнение результата усреднения с заданным порогом, и в котором контроллер мобильной станции содержит средства для удаления указанной конкретной записи из указанного первого состояния и введение ее во второе состояние внутри указанного предварительного списка кандидатов на основании результата, полученного компаратором 30 Устройство по п 23, отличающееся тем, что содержит средства задания временного окна вокруг ожидаемого времени поступления на указанную мобильную станцию ПШ пилот-сигнала указанной конкретной базовой станции, причем указанный коррелятор включает средства выполнения, для первого временного сдвига внутри временного окна, начального оценочного интегрирования копии ПШ пилот-сигнала указанной конкретной базовой станции с ПШ пилот-сигналом указанной конкретной базовой станции, принятым указанной мобильной станцией, причем указанное начальное оценочное интегрирование выполняют для первого временного сдвига на заданном количество элементов указанного ПШ кода, компаратор для сравнения результатов указанного начального оценочного интегрирования для первого временного сдвига с начальным оценочным порогом и в котором контроллер мобильной станции содержит средства для удаление указанной конкретной записи из указанного списка базовых станций-соседей и введение ее в первое состояние внутри указанного предварительного списка кандидатов, если результат указанного начального оценочного интегрирования для первого вре 10 менного сдвига превосходит указанный заданный оценочный порог 31 Устройство по п 30, отличающеюся тем, что указанный коррелятор содержит средства для продолжения интегрирования указанного опорного ПШ пилот-сигнала конкретной базовой станции с ПШ пилот-сигналом указанной конкретной базовой станции на втором указанном заданном количестве элементов указанного ПШ кода и в котором контроллер мобильной станции содержит средства для удаление указанной конкретной записи указанного предварительного списка кандидатов из указанного первого состояния и введение ее во второе состояние внутри указанного предварительного списка кандидатов, если результат указанного продолжения интегрирования превосходит второй порог 32 Способ идентификации базовых станций, уровень принимаемого сигнала которых достаточен для установления связи с мобильной станцией, в сотовой системе связи, в которой мобильный пользователь через указанную мобильную станцию устанавливает связь с другими пользователями через по меньшей мере одну базовую станцию, включенную в активный список, содержащий в качестве записей одну или более базовых станций, и каждая из базовых станций, входящих в указанную систему, передает присущий только ей пилот-сигнал, причем указанный способ содержит операций ведения на указанной мобильной станции списка базовых станций-кандидатов, в котором каждая запись соответствует базовой станции, способной обеспечить уровень сигнала, достаточный для установления связи с указанной мобильной станцией, причем на этой мобильной станции указанный список базовых станцийкандидатов используют для ведения указанного активного списка из одной или более базовых станций, ведения на указанной мобильной станции списка базовых станций-соседей, содержащего в качестве записей базовые станции, находящиеся в заданной близости к указанной мобильной станции, отличающийся тем, что измеряют на указанной мобильной станции уровень указанных пилот-сигналов, передаваемых каждой из базовых станций, состоящих в указанном списке базовых станций-соседей, сравнивают на указанной мобильной станции результатов измерения уровня сигнала каждой из базовых станций, состоящих в указанном списке базовых станцийсоседей, с первым заданным уровнем и заносят конкретную запись из списка базовых станцийсоседей, для которой измеренный уровень сигнала соответствующей базовой станции превышает первый заданный порог, в предварительный список кандидатов, имеющийся на указанной мобильной станции, записи в котором соответствуют тем базовым станциям, которые подлежат использованию при построении указанного списка базовых станций-кандидатов 33 Способ по п 32, отличающийся тем, что указанная операция занесения указанной конкретной записи включает стадию введения указанной конкретной записи в первое состояние в указанном предварительном списке кандидатов, причем указанный предварительный список кандидатов свя 11 44285 12 зан с набором состояний, отличных от указанного занной конкретной записи в предварительном первого состояния списке кандидатов из указанного второго состояния и введения ее в третье состояние на основа34 Способ по п 33, отличающийся тем, что сонии результата указанной стадии вычисления кордержит стадии вычисления корреляции, для перреляции, выполненного на указанном втором вого заданного временного интервала, опорного заданном временном интервале пилот-сигнала базовой станции, соответствующей 36 Способ по п 35, отличающийся тем, что соуказанной конкретной записи, с пилот-сигналом держит стадии вычисления корреляции опорного указанной конкретной базовой станции, принятым пилот-сигнала базовой станции, соответствующей на указанной мобильной станции, и удаления укауказанной конкретной записи, для третьего заданзанной конкретной записи в предварительном ного временного интервала, с пилот-сигналом списке кандидатов из указанного первого состояуказанной конкретной базовой станции, принятым ния и введения ее во второе состояние на оснона указанной мобильной станции, и удаления укавании результата указанной стадии вычисления занной конкретной записи в предварительном корреляции списке кандидатов из указанного третьего состоя35 Способ по п 34, отличающийся тем, что сония и помещения ее в указанный список базовых держит стадии вычисления корреляции опорного станций-кандидатов на основании результата укапилот-сигнала базовой станции, соответствующей занной стадии вычисления корреляции, выполуказанной конкретной записи, для второго заданненного на указанном третьем заданном временного временного интервала, с пилот-сигналом ном интервале указанной конкретной базовой станции, принятым на указанной мобильной станции, и удаления ука Изобретение относится, в общем, к сотовым системам связи, имеющим несколько базовых станций, каждая из которых передает характерный для нее пилот-сигнал В частности, изобретение относится к новым улучшенным способам поиска и идентификации пилот-сигнала тех базовых станций, сигнал которых в данном месте достаточно силен для поддержания связи В существующих сотовых телефонных системах имеющийся диапазон частот разделяют на каналы шириной обычно ЗОкГц и используют аналоговую ЧМ Обслуживаемая системой область географически разделена на зоны различного размера Имеющиеся частотные каналы разделены на группы, содержащие каждая обычно одно и то же число каналов Каждой зоне присвоена группа частотных каналов, причем так, чтобы минимизировать возможность взаимовлияния между каналами Рассмотрим, например, систему, в которой имеется семь групп частот, а зоны представляют собой равносторонние шестиугольники Группа частот, используемая в некоторой зоне, не будет использована в шести ближайших окружающих зонах Более того, эта группа частот не будет использована в следующих ближайших двенадцати зонах В обычной сотовой телефонной системе применяют процедуру смены зон, обеспечивающую продолжение сеанса связи при пересечении мобильным телефоном границы между двумя зонами Инициирование переключения с одной зоны на другую происходит тогда, когда приемник базовой станции, обслуживающий сеанс связи, отметит падение уровня сигнала, принимаемого от мобильного телефона, ниже заранее установленного порогового значения Понижение уровня сигнала указывает на близость мобильного телефона к границе зоны Когда уровень сигнала падает ниже, установленного порогового значения базовая станция запрашивает контроллер системы, превосходит ли уровень принимаемого соседней базовой станцией сигнала уровень сигнала, принимаемого данной станцией В сотовой телефонной системе с параллельным доступом и кодовым уплотнением каналов (ПДКУ) для связи со всеми базовыми станциями используют общую полосу частот Это позволяет поддерживать связь между мобильной станцией и более, чем одной базовой станцией Сигналы ПДКУ, занимающие одну и ту же полосу частот, различают по их расширенным частотным характеристикам, основанным на использовании высокоскоростного псевдошумового (ПШ) кода Высокоскоростным ПШ кодом модулируют сигналы, передаваемые базовыми станциями мобильным Сигналы передающих станций, использующих различные ПШ коды или ПШ коды, смещенные во времени, могут быть разделены при приеме на принимающей станции Высокоскоростная ПШ модуляция также позволяет принимающей станции получать сигнал от одной передающей станции, распространяющийся различными путями Использование общего диапазона частот в сотовых телефонных системах с ПДКУ позволяет мобильной станции в момент смены зон поддерживать связь с более, чем одной сотовой базовой станцией В этом случае не происходит прерывания связи между мобильной станцией и другим пользователем при переключении мобильной станции с базовой станции той зоны, которую мобильная станция покидает, на другую, в чью зону мобильная станция входит Такого рода смену зон можно рассматривать как "мягкое" переключение связи между сотовыми базовыми и мобильной станциями, при котором две или более базовых станций или секторов базовых станций ведут одновременную передачу на мобильную станцию Таким же образом происходит переключение между секторами различных зон или между секторами одной зоны в случае, если она разбита на сек 13 44285 тора Контроллер сотовой системы обычно начинает перевод на другую базовую станцию или так называемое "мягкое переключение" с того, что назначает текущую связь модему, находящемуся на новой базовой станции Этот модем получает ПШ код, связанный с сеансом связи между мобильной станцией и модемом текущей базовой станции Модем новой базовой станции, предназначенный для обслуживания, ищет и находит сигнал, передаваемый мобильной станцией Этот модем начинает также передавать мобильной станции головной связывающий сигнал Поисковое устройство мобильной станции ищет этот связывающий сигнал, пользуясь информацией, полученной от прежней базовой станции Как только мобильная станция получит сигнал, передаваемый модемом новой базовой станции, она может продолжать сеанс связи через две базовые станции Таким же образом можно добавить еще одну базовую станцию В этом случае мобильная станция может продолжать сеанс связи через три базовые Этот процесс можно продолжать до тех пор, пока каждый демодулирующий элемент мобильной станции не будет связан с одной базовой станцией, и далее Так как благодаря мягкому переключению мобильная станция все время поддерживает связь с пользователем через по меньшей мере одну базовую станцию, прерывания связи между мобильной станцией и пользователем не происходит Таким образом, мягкое переключение связи дает значительное преимущество, обусловленное используемым в нем принципе "обеспечить до прерывания", по сравнению с существующими сотовыми системами связи, использующими принцип "прерывание до обеспечения" Примером может служить сотовая телефонная система с ПДКУ "MOBILE STATION ASSISTED SOFT HANDOFF IN CDMA CELLULAR COMMUNICATIONS SYSTEM", описанная в документации к патенту США 5 267 261, выданному владельцу настоящего изобретения и включенному сюда ссылкой, в которой предложен конкретный способ осуществления мягкого переключения упомянутого выше типа Этот способ применим в системах, в которых каждая базовая станция передает специальный широкополосный пилотсигнал Мобильная станция посылает эти пилотсигналы, чтобы установить в системе начальную синхронизацию и получить надежное слежение за сигналом базовой станции во времени, по частоте и фазе В пилот-сигнале, передаваемом каждой базовой станцией системы, может быть использован один и тот же ПШ код, но с различными сдвигами по фазе, откуда следует, что ПШ коды, передаваемые соседними базовыми станциями, идентичны, но сдвинуты во времени один относительно другого Фазовый сдвиг позволяет отличать один от другого пилот-сигналы, посылаемые различными базовыми станциями Система, описанная в документации к вышеупомянутому патенту, предусматривает наличие в каждой мобильной станции списка базовых станций, сигнал от которых по уровню превосходит заранее заданную величину Процесс поиска пи 14 лот-сигналов базовых станций может быть упорядочен путем выделения четырех различных групп пилот-сигналов по их сдвигам активная группа (далее АГ), группа кандидатов (далее КГ), группа соседей (далее СГ) и остаточная группа далее (ОГ) В АГ входят базовые станции, с которыми мобильная станция имеет связь КГ образуют базовые станции или сектора, пилот-сигналы которых, принимаемые мобильной станцией, имеют уровень достаточный, чтобы быть помещенными в АГ, но не были помещены туда базовой станцией В СГ входят базовые станции или сектора, являющиеся возможными кандидатами на установление связи с мобильной станцией ОГ образована базовыми станциями или секторами системы с любыми другими сдвигами пилот-сигнала, исключая те, которые уже включены в АГ, КГ и СГ После инициирования вызова мобильная станция продолжает обзор пилот-сигналов, передаваемых базовыми станциями, расположенными в соседних зонах Это сканирование необходимо для того, чтобы определить, превышает ли пилотсигнал от одной или более базовых станций заранее заданный порог, что указывало бы на возможность установления и поддержания связи между этой базовой и мобильной станциями Когда пилот-сигнал, передаваемый базовой станцией соседней зоны, становится выше заданного порога, это служит указанием на необходимость инициировать смену зон В ответ на возникновение такой ситуации мобильная станция генерирует и передает на базовую станцию управляющее сообщение Это сообщение поступает к контроллеру системы, который решает, следует ли инициировать процедуру переключения с учетом имеющихся ресурсов системы В вышеупомянутой системе с ПДКУ процедура перемещения базовой станции - члена СГ в КГ происходит следующим образом Вначале сравнивают пилот-сигнал от базовой станции с заранее заданным пороговым значением Если на мобильной станции будет установлено, что измеренное значение превосходит установленный порог, управляющий процессор мобильной станции сформирует и передаст сообщение о результате измерения силы пилот-сигнала Это сообщение будет принято базовой станцией, с которой в настоящий момент связана мобильная станция, и передано контроллеру системы, который принимает решение о переводе члена КГ в АГ Если, например, измерение силы сигнала - члена КГ показало, что этот сигнал превосходит силу сигнала одного из членов АГ на определенную величину, то он может быть перемещен в АГ В рассматриваемой системе количество членов АГ ограничено, и если добавление пилот-сигнала в АГ приводит к превышению предела, то самый слабый член АГ может быть переведен в другую группу К сожалению, однако, принятому способу измерения силы пилот-сигнала присуща тенденция ошибочно идентифицировать сигналы недостаточной энергии как такие, которые превосходят порог, заданный для КГ Результатом таких ошибочных действий могут быть "ложные тревоги", когда член СГ ошибочно переходит в КГ Такое 15 44285 16 ошибочное добавление, в свою очередь ведет к Фиг 1Б иллюстрирует временные соотношеложной смене зон, т е к переключению на базония и вычисление фазовых сдвигов ПШ кодов пивую станцию, не способную установить связь с лот-сигналов ряда базовых станций мобильной станцией На фиг 2 приведен обобщенный алгоритм обычного способа поиска пилот-сигнала, испольВ соответствии с этим целью изобретения явзуемого для идентификации и занесения базовой ляется создание улучшенного способа поиска и станции в список КГ мобильной станции идентификации только пилот-сигналов, передаваемых базовыми станциями, пригодными для На фигЗ обобщенно представлен улучшенпереключения ный способ поиска пилот-сигнала согласно изобретению Сущность изобретения В изобретении предложены новые, улучшенНа фиг 4 иллюстративно представлено окно ные способ и система, предназначенные для выпоиска шириной W с центром на ожидаемом вреполнения операции поиска пилот-сигнала, предмени поступления на мобильную станцию пилотшествующей переключению связи между сигнала от базовой станции, входящей в СГ мобильной и базовыми станциями Изобретение Фиг 5А и 5Б содержат алгоритм, описываюописано здесь как пример воплощения сотовой щий действие нового способа поиска пилотсистемы связи, в которой использована модулясигнала согласно изобретению ция типа ПДКУ В этой системе каждая базовая На фиг 6 показан пример приемного устройстанция передает пилот-сигнал с общим для всех ства мобильной станции, в котором можно встроширокополосным ПШ кодом, сдвинутым по фазе ить устройство поиска пилот-сигнала согласно относительно пилот-сигналов других базовых изобретению станций При установлении связи с мобильной На фиг 7 изображена блок-схема приемника станцией базовая станция получает список сдвипоискового устройства, осуществляющего способ гов ПШ кодов базовых станций соседних зон Кропоиска пилот-сигнала согласно изобретению ме того, мобильной станции передают сообщение, Подробное описание предпочтительного воплоидентифицирующее по меньшей мере один пилотщения сигнал той базовой станции, с которой мобильная В сотовых системах связи с ПДКУ для всех станция должна иметь связь Полученные списки зон может быть использован один и тот же диапаобразуют для мобильной станции СГ и АГ пилотзон частот Свойства формы сигнала в ПДКУ, сигналов В дополнение к СГ и АГ мобильная обеспечивающего усиление при обработке, исстанция ведет списки пилот-сигналов, образуюпользуют также для разделения сигналов, занищих КГ и группу предварительных кандидатов мающих одну и ту же полосу частот (ПКГ) На основе анализа сигналов, принимаемых Мобильная станция, или для краткости момобильной станцией, записи, соответствующие биль, например, автомобильный телефон, или базовым станциям, могут быть переведены из СГ переносной телефон, или персональный мобильв ПКГ и КГ и, в конце концов, в АГ ный телефон, таким образом, не нуждается в смене частоты при переключении связи от одной баВ примере воплощения каждая запись в СГ зовой станции на другую Кроме того, соответствует базовой станции, находящейся в существенно снижена вероятность нарушения определенной близости к мобильной станции На связи при поступлении ложной команды на перемобильной станции измеряют силу пилотключение при смене зон сигналов, передаваемых базовыми станциями из списка СГ Уровень сигнала каждой из базовых В сотовых системах связи каждая базовая станций из списка СГ сравнивают с первым зарастанция имеет ряд модул ирующихнее заданным уровнем Один или более членов демодулирующих подстанций или широкополосСГ с уровнем сигнала, превышающим первый заных модемов Каждый модем содержит цифровой данный уровень, могут быть помещены в ПКГ передающий широкополосный модулятор, по Силу пилот-сигналов, связанных с членами ПКГ, меньшей мере один широкополосный приемник и оценивают затем, чтобы определить их приемлепоисковый приемник Каждому модему базовой мость для КГ, из которой выбирают записи, обрастанции назначен мобиль, с которым он должен зующие АГ После добавления базовой станции в поддерживать связь Таким образом, несколько АГ контроллер системы выдает сообщение, предмодемов часто могут оказаться свободными, в то писывающее добавленной базовой станции уставремя, как остальные активны и поддерживают новить связь с мобильной станцией Таким обрасвязь с соответствующими мобилями зом, связь мобильной станции включает все Процедура "мягкой" смены зон, используемая базовые станции, идентифицированные пилотв сотовых системах связи с ПДКУ, например, в сигналами АГ мобильной станции сотовых телефонных системах, учрежденческих АТС или персональных системах связи, предуКраткое описание чертежей сматривает назначение мобиля модему на новой Особенности, цели и преимущества изобретебазовой станции в то время, как прежняя базовая ния будут более ясны из подробного нижеслестанция продолжает обслуживать сеанс связи дующего описания со ссылками на чертежи, в коКогда мобиль находится в переходной зоне между торых принята единая система обозначений и в двумя базовыми станциями, связь можно поддеркоторых живать через различные базовые станции, опреНа фиг 1А представлен иллюстративный деляемые силой сигнала Так как сеанс связи мопример сотовой системы связи, в которой может биля всегда обслуживает по меньшей мере одна быть применен способ поиска пилот-сигналов собазовая станция, никакого нарушающего воздейгласно изобретению 17 44285 18 ствия на мобиль или на обслуживание не происсинхронизации с системой однократным просмотходит Очевидно, что многое в процедуре смены ром всех фаз кода пилот-сигнала Наиболее сильзон, описанной здесь, применимо к смене сектоный пилот-сигнал легко найти интегрированием ров в случае, когда зоны разбиты на сектора для каждой фазы кода Найденный пилот-сигнал обычно принадлежит ближайшей базовой станКогда связь мобильной станции с новой базоции вой станцией надежно установлена, т е когда мобиль углубился в новую зону, прежняя базовая На фиг 1А приведен пример сотовой телестанция прекращает обслуживание связи Таким фонной системы, которая может быть учрежденобразом, при мягкой смене зон по существу проческой либо персональной системой связи и в исходит "связь до прерывания" в то время, как которой использована процедура поиска пилотобычные сотовые телефонные системы работают сигнала согласно изобретению В системе, покапо принципу "прерывание до связи" занной на фиг 1А, для связи между мобильными станциями или мобильными телефонами и базоПроцедура поиска пилот-сигнала согласно выми станциями системы использована модуляизобретению уменьшает частоту "ложных тревог", ция с ПДКУ Сотовые системы в больших городах возникающих в результате ошибок при измерении могут иметь сотни базовых станций, обслуживаюмобильной станцией силы пилот-сигнала базовой щих сотни тысяч мобильных телефонов Испольстанции В частности, когда сила пилот-сигнала зование ПДКУ легко позволяет значительно увеошибочно определена как превышающая усталичить количество пользователей системы таких новленный порог переключения, может произойти размеров по сравнению с обычными сотовыми "ложная смена зон" с переводом связи на базовую системами, использующими ЧМ станцию, с которой поступил неправильно оцененный пилот-сигнал Ложная смены зон предПоказанные на фиг 1А контроллер системы и ставляет собой случай, когда связь переводят на переключатель 10, называемые также коммутатобазовую станцию, не способную поддерживать ром мобильных телефонов, обычно имеют интерсвязь с мобильной станцией фейс и цепи обработки, обеспечивающие управление базовыми станциями в системе Хотя предпочтительно, чтобы смену зон и выКонтроллер 10, кроме того, управляет направлебор новой базовой станции инициировала монием вызовов из обычной телефонной сети соотбильная станция, принимать решение о переклюветствующей базовой станции, а также вызовов от чении можно так, как это происходит в обычных мобильных станций в обычную телефонную сеть сотовых телефонных системах Как уже говоричерез по меньшей мере одну базовую станцию лось в связи с обычными системами, базовая Контроллер 10 может управлять вызовами между станция определяет, когда необходимо переклюмобильными пользователями через соответстчение, и через контроллер системы передает совующие базовые станции, поскольку мобильные седним базовым станциям требование начать станции обычно не могут устанавливать между поиск сигнала мобиля Базовая станция, принисобой прямую связь мающая самый сильный сигнал (что определяет контроллер системы), принимает на себя переКонтроллер 10 может быть связан с базовыми ключение связи станциями различными средствами, например специальными телефонными линиями, линиями Упомянутый выше пилот-сигнал можно расволоконно-оптической связи или микроволновой сматривать как передаваемый данной базовой связью На фиг 1А в виде примера показаны три станцией "носитель идентификатора" соответсттакие базовые станции - 1 2 , 14 и 16 вместе с мовующего пилот-канала Пилот-сигнал представлябильной станцией 18, имеющей, как это показано, ет собой немодул ированный широкополосный сотовый телефон Стрелками 20а - 206 показаны сигнал с кодом прямой последовательности, невозможные связи между базовой станцией 12 и прерывно передаваемый каждой из базовой станмобильной станцией 18, стрелками 22а - 226 свяций, в которых использован общий широкополосзи между базовой станцией 14 и мобильной станный ПШ код Пилот-сигнал позволяет мобильной цией 18 и стрелками 24а - 246 связи между базостанции установить начальную системную синвой станцией 16 и мобильной станцией 18 хронизацию, т е согласовать необходимые моменты времени, и, кроме того, дает эталонную Зонам или ячейкам, обслуживаемым базовыфазу, необходимую для когерентной демодулями станциями, приданы такие геометрические ции, и эталон силы сигнала, необходимый для формы, что мобильная станция обычно бывает сравнения базовых станций при принятии решенаиболее близка к одной базовой станции Когда ния о смене зон мобильная станция молчит, т е с ней нет связи, она непрерывно ведет обзор пилот-сигналов, Пилот-сигналы, передаваемые базовыми транслируемых ближайшими базовыми станциястанциями, несут один и тот же широкополосный ми Как показано на фиг 1 А, пилот-сигналы постукод, но с различными фазовыми сдвигами Напают на мобильную станцию 18 от базовых станпример, широкополосный ПШ код пилот-сигнала ций 12, 14 и 16 по коммуникационным связям 206, согласно изобретению имеет длину 2 1 5 В этом 226 и 246 соответственно, и мобильная станция случае при шаге смещения, равном 64 элементам определяет свою зону, сравнивая силы сигналов (символам) кода, возможны 511 различных сдвиот этих конкретных базовых станций гов Именно фазовый сдвиг позволяет различать пилот-сигналы на мобильной станции и распознаНапример, на фиг 1А ближайшей к мобильвать базовые станции, посылающие их Использоную станции 18 можно считать базовую станцию вание одного и того же кода пилот сигнала позво16 Когда мобильная станция 18 посылает вызов, ляет мобильной станции добиться необходимой от нее на ближайшую базовую станцию, т е 16, 19 44285 20 поступает управляющая посылка По получении станциями становятся известны мобильной станзапроса на связь базовая станция 16 сигнализиции значительно быстрее, чем это было бы возрует об этом контроллеру 10 и посылает ему выможно для базовой станции Для того, чтобы инизываемый номер После этого контроллер 10 чециировать переключение, мобильная станция, рез общую телефонную сеть передает вызов однако, должна иметь поисковый приемник, осупредполагаемому адресату ществляющий сканирование В описанном здесь примере воплощения коммуникационных возможЕсли вызов инициирован внутри общей теленостей мобильной станции с ПДКУ поисковый фонной сети, контроллер 10 передает информаприемник выполняет дополнительные функции, цию о вызове всем окрестным базовым станциям требующие его присутствия В ответ базовые станции посылают поисковый вызов предполагаемому адресату - мобильной В основе способа переключения по инициатистанции Приняв поисковый сигнал, мобильная ве мобильной станции лежит установление мостанция отвечает управляющей посылкой к блибильной станцией наличия или отсутствия пилотжайшей базовой станции Эта посылка сигнализисигналов и определение силы этих сигналов Морует контроллеру системы, что данная базовая бильная станция идентифицирует принятый пистанция установила связь с мобильной станцией лот-сигнал и измеряет его силу Через базоКонтроллер 10 затем направляет поступивший вую(ые) станцию(и), с которой(ыми) мобильная вызов мобильной станции через эту базовую станция имеет связь, эта информация поступает к станцию коммутатору мобильных телефонов, который, получив эти данные, инициирует или отменяет мягЕсли мобильная станция 18 покинет зону, обкое переключение Для упорядочения поиска пислуживаемую исходной базовой станцией, будет лот-сигналов выделены четыре различные группы сделана попытка продолжить сеанс связи через пилот-сигналов по их сдвигам фазы активная другую базовую станцию Процедура смены зон группа АГ, группа кандидатов КГ, группа соседей предусматривает два различных способа иницииСГ и остаточная группа ОГ В АГ входят базовые рования переключения маршрута связи на другую станции или сектора, с которыми мобильная станбазовую станцию ция имеет связь КГ образуют базовые станции Первый способ предусматривает смену зон по или сектора, пилот-сигналы которых, принимаеинициативе базовой станции так, как это сделано мые мобильной станцией, имеют уровень достав существующих аналоговых сотовых телефонных точный, чтобы быть помещенными в АГ, но не системах первого поколения При этом способе были помещены туда базовой станцией В СГ исходная базовая станция 16 отмечает, что уровходят базовые станции или сектора, являющиеся вень сигнала, передаваемого мобильной станцией возможными кандидатами на установление связи 18, упал ниже определенного порогового значения с мобильной станцией ОГ образована базовыми и посылает запрос на переключение контроллеру станциями или секторами системы с любыми дру10 системы Контроллер 10 ретранслирует этот гими сдвигами фазы пилот-сигнала, исключая те, запрос на базовые станции 12 и 14, соседствуюкоторые уже включены в АГ, КГ и СГ щие с исходной Этот запрос от контроллера содержит информацию о канале, включая кодовую Когда мобильная станция находится в режиме последовательность ПШ кода мобильной станции обмена информацией по каналу связи с базовой 18 Базовые станции 12 и 14 настраивают свои станцией, то под управлением управляющего приемники на канал, используемый мобильной процессора мобильной станции поисковый приемстанцией, и измеряют силу сигнала, используя ник ведет непрерывный обзор уровней всех пилотдля этого цифровые методы Если приемник одсигналов в четырех группах на текущей присвоенной из базовых станций 12 и 14 обнаруживает, что ной частоте ПДКУ Результаты обзора поступают принимаемый сигнал превосходит по силе сигнал, в управляющий процессор мобильной станции для принимаемый исходной станцией 16, происходит дальнейшего использования переключение на эту базовую станцию Далее следует передача результатов обзора По второму способу переключение при смене на базовую(ые) станцию(и), с которой(ыми) мозон происходит по инициативе мобильной станбильная станция поддерживает связь В предпочции Мобильную станцию оборудуют поисковым тительном воплощении результаты обзора содерприемником, который, помимо других функций, жат список пилот-сигналов и их измеренных сканирует пилот-сигналы соседних базовых стануровней Первый пилот сигнал в списке используций 12 и 14 Если пилот-сигнал от базовых станют для получения начала отсчета времени на моций 12 и 14 превышает пилот-сигнал базовой бильной станции Первый поступивший демодустанции 16 на некоторое пороговое значение, молированный многолучевой компонент (от бильная станция 18 посылает сообщение текущей нескольких базовых станций) обычно используют базовой станции 16 Далее процесс взаимодейстдля отсчета времени на мобильной станции Мовия между мобильной и базовой станциями побильная станция измеряет фазу полученного пизволяет мобильной станции поддерживать связь лот-сигнала относительно ПШ последовательномежду одной или более базовыми станциями 12, сти пилот-сигнала с нулевым сдвигом, используя 14и 16 синхросигнал полученного пилот-сигнала С каждым пилот-сигналом списка при передаче резульСпособ инициирования переключения зон мотатов обзора мобильная станция возвращает знабильной станцией имеет ряд преимуществ перед чение PILOT_PN_PHASE, определяемое инициированием переключения базовой станцией уравнением (1) Изменения маршрута связи между мобильной станцией и различными соседними базовыми PILOT_PN_PHASE, = [64 х FILOT_PN. + t, - U (по модулю 2 ! 5 | (1) 44285 21 где PILOT_PN_PHASEj - фаза пилот-сигнала базовой станции j , t, и t, - запаздывания соответствующих базовых станций относительно мобильной станции, выраженные в элементах (символах) ПШ кода Отсчеты времени и вычисление фазового сдвига ПШ кодов пилот-сигналов других базовых станций иллюстрированы фиг 1Б Следует отметить, что начала отсчета времени на мобильных и базовых станциях сдвинуты одно относительно другого на tj элементов кода Искомую фазу ПШ кода пилот-сигнала можно получить из фиг 1Б, замечая, что i r f, = Р, - і, - [Р, + t,] (2) с началом о:счета Р, = f,. іде Р, = 64 х PILOT_PN, (3) Р, = 64xPILOT_PN1 (4) Как уже отмечалось, поисковый приемник ведет непрерывный обзор уровней всех пилот сигналов в четырех группах Предпочтительно иметь скорости поиска в АГ и КГ одинаковыми Диапазон поиска (т е окно поиска) для всех членов АГ и КГ определяют в виде заранее заданного количества элементов ПШ кода Для каждого из членов АГ и КГ окно поиска центрировано по первому принятому пригодному многолучевому компоненту Этот компонент считается пригодным, если его уровень достаточен, чтобы мобильная станция могла получить данные, демодулируя его На фиг 2 приведен обобщенный алгоритм поиска и идентификации пилот-сигнала в КГ обычным способом В виде примера рассмотрим случай, когда АГ и КГ содержат по 1 базовой станции, а СГ - 10 Предпочтительным порядком поиска пилот-сигналов в АГ (А), КГ (К) и СГ (С,) будет следующий А, К, Сі, А, К, С2, , А, К, Сю, А, К, Сі, В каждом окне поиска шириной в заданное число элементов ПШ кода, центрированном относительно пилот-сигнала из СГ, принятый ПШ пилот-сигнал декоррелируют, используя построенную на месте "гипотезу" о пилот-сигнале В рассматриваемой системе с ПДКУ каждая базовая станция передает один и тот же ПШ пилот-сигнал Различать пилот-сигналы от различных базовых станций, однако, можно, если передавать их с различным сдвигом по времени Гипотезы о пилот-сигнале можно строить следующими способами (і) заданием локальному генератору ПШ пилот-сигнала сдвига по времени, равного сдвигу пилот-сигнала искомой базовой станции с получением таким образом локальной его копии, (м) заданием локальной копии пилот-сигнала собственного, присущего только ему, сдвига по времени Таким образом, каждая гипотеза о пилотсигнале соответствует "предположению" о времени поступления пилот-сигнала от выбранной базовой станции внутри окна поиска При поиске пилот-сигнала из СГ окно поиска устанавливают в окрестности ожидаемого момента приема искомого пилот-сигнала мобильной станцией После этого на мобильной станции про 22 исходит построение начальной гипотезы о пилотсигнале из СГ, соответствующей поступлению этого пилот-сигнала в начале окна поиска На интервале, равном первому выбранному числу элементов ПШ кода (например, 100) определяют корреляцию начальной гипотезы с принятым пилотсигналом, и результат корреляции интегрируют на этом же интервале (шаг 50) Затем интеграл сравнивают с заранее заданным предварительным порогом оценки гипотезы (шаг 60), и если интеграл меньше этого порога, энергию принятого сигнала, связанного с гипотезой, полагают равной 0, или, иначе говоря, "гипотезу полагают нулевой" Если начальная гипотеза нулевая, в процедуре поиска переходят к следующей гипотезе Следующую гипотезу получают, сдвигая начальный момент для локального генератора ПШ пилот-сигнала на 1/2 элемента ПШ кода (шаг 65) Если интегрирование декоррелированной начальной гипотезы дает ненулевую величину, превосходящую заранее заданный порог оценки гипотезы, вычисление корреляции начальной гипотезы с принятым сигналом и интегрирование повторяют (шаг 68) для другого интервала (например, 412 элементов ПШ кода) Общий результат первого и второго интегрирований на эталонном интервале, равном 512 элементам ПШ кода начальной гипотезы, затем сохраняют контроллере мобильной станции Этот процесс декорреляции и интегрировав затем повторяют для каждой из гипотез в пределах окна поиска После проверки каждой гипотезы методом декорреляции/интегрирования описанным выше, значения интегралов, соответствующих трем наиболее сильным гипотезам, суммируют в цифровом сумматоре (шаг 70) и пропускают через фильтр с импульсной характеристикой бесконечной длительности (ИХБД)(шаг 75) Эти три наибольших значения соответствуют энергии трех наиболее сильных многолучевым компонентам оцениваемых пилот-сигналов СГ В рассматриваемом воплощении использован фильтр ИХБД с передаточной функцией второго порядка Y(n)=-0,5xY(n-1) + a,5xC 3 (5} где Y(n) - выход фильтра ИХБД, а параметр Сз представляет общую энергию трех сильнейших пилот-сигналов, полученных с цифрового сумматора Сигнал Y(n) с выхода фильтра ИХБД затем сравнивают (шаг 80) с порогом КГ (T_ADD) Если Y(n) превосходит T_ADD, базовая станция, от которой получен пилот-сигнал, переходит в КГ, в противном случае остается в СГ Хотя было сказано, что выход фильтра ИХБД соответствует энергии принятых пилот-сигналов, понятно, что фактически с T_ADD следует сравнивать энергию принятого пилот-сигнала, приходящуюся на элемент ПШ кода, со спектральной плотностью принятого полного сигнала (т е сигнала с шумом) В этом случае параметр T_ADD будет представлять заданное отношение сигнал/шум (S/N) для КГ, с которым сравнивают отношение сигнал/шум принятого пилот-сигнала К сожалению, обычная процедура измерения пилот-сигнала, изображенная на фиг 2, может 23 44285 24 ошибочно идентифицировать принятый сигнал как пилот-сигнала искомой базовой станции с получепревышающий по уровню T_ADD Возникновение нием таким образом локальной его копии, в результате сравнительно частых "ложных тре(м) заданием локальной копии пилот-сигнала вог" может быть, по крайней мере, частично обусобственного, присущего только ему, сдвига по словлено сравнительно коротким интервалом девремени корреляции и интегрирования ПШ кода (например, На фиг 4 показано окно поиска шириной W, 512 элементов), на которых основано сравнение центрированное относительно ожидаемого вресилы принятого пилот-сигнала с пороговым значемени (Тд І) поступления на мобильную станцию нием T_ADD группы кандидатов КГ Вполне возпилот-сигнала от базовой станции N| из СГ Можно можно, что простое удлинение интервала декорвидеть, что окно поиска разбито на равные вререляции/интегрирования способно снизить менные интервалы длительностью 1/2 элемента частоту ложных тревог, но такое изменение может ПШ кода, каждый из которых соответствует одной также удлинить период, необходимый для оценки из вышеупомянутых гипотез о времени поступлесилы каждого из пилот-сигналов КГ При быстро ния конкретного искомого пилот-сигнала На фиг меняющихся условиях приема в канале, что часто 4 на горизонтальной оси нанесены три многолучеимеет место в сотовых системах связи, такое удвых компонента (Sm-i, S m2 , Sm3) пилот-сигнала с их линение периода, необходимого для определения силами, в точках внутри окна поиска, соответстсилы сигнала, может ухудшить работу системы извующих моментам их поступления на мобильную за замедления процесса добавления приемлемых станцию (ТА, - W/2 < t < Тд, + W/2) Силы многолубазовых станций в КГ Как показано далее, улуччевых компонент S|,mi S, m2 S, гпз сигнала получешенная процедура поиска пилот-сигналов согласны декорреляцией/интегрированием энергии прино изобретению обеспечивает снижение частоты нятого пилот-сигнала так, как это было описано "ложных тревог" при заданном периоде, необхоранее, с использованием гипотез H-i, H2 и Нз о пидимом для определения силы пилот-сигнала лот-сигнале На фиг 3 в общем виде представлена улучшенная согласно изобретению процедура поиска пилот-сигналов Эта процедура поиска предусматривает создание переходной категории базовых станций, называемой "группой предварительных кандидатов" (ПКГ), в которую заносят базовые станции из СГ В предпочтительном воплощении ПКГ включает набор N "предварительных" состояний #0, #1, ,#N, который можно рассматривать как марковскую последовательность этих состояний Как описано ниже, пригодным базовым станциям из СГ присваивают определенное "предварительное" состояние (например, состояние #1) и переводят в другие "предварительные состояния" на основании результатов операций декорреляции/интегрирования над пилот-сигналами, связанными с ними Пройдя через ряд состояний внутри ПКГ, каждая базовая станция, поступающая в ПКГ, в конце концов либо возвратится СГ (например, из "предварительного состояния" #0), либо перейдет в КГ (например, из "предварительного" состояния #N) Как показано в примере фиг 3, в АГ и КГ включены по одной, в ПКГ - две и в СГ - десять базовых станций Поиск пилот-сигналов базовых станций из АГ (А), КГ (К), ПКГ (НК,) и СГ (С,) предпочтительно производить в следующем порядке А,К,ПКі,ПК2,Сі, А,К,ПКі,ПК2,С2, А,К,ПКі,ПК2,Сю, А,К,ПКі,ПК2,Сі, В каждом окне поиска заданной в элементах ПШ кода ширины, центрированном относительно пилот-сигнала СГ, принятый ПШ пилот-сигнал декоррели-руют, используя набор локальных гипотез об этом сигнале В рассматриваемой на примере системе с ПКДУ базовые станции посылают одинаковый ПШ пилот-сигнал Однако можно различать сигналы от разных базовых станций благодаря их различным сдвигам во времени Как уже отмечалось, гипотезу о каждом пилот-сигнале можно строить (і) заданием локальному генератору ПШ пилот-сигнала сдвига по времени, равного сдвигу На фиг 5А и 5Б приведен алгоритм, описывающий операции новой процедуры поиска пилотсигнала согласно изобретению При поиске пилот-сигнала из СГ окно поиска устанавливают в окрестности ожидаемого момента поступления на мобильную станцию искомого пилот-сигнала из СГ После этого на мобильной станции происходит построение начальной гипотезы о пилот-сигнале из СГ, соответствующей поступлению этого пилот-сигнала в начале окна поиска На интервале, равном первому выбранному числу элементов ПШ кода (например, 100) определяют корреляцию начальной гипотезы с принятым пилот-сигналом, и результат корреляции интегрируют на этом же интервале Затем интеграл сравнивают с заранее заданным предварительным порогом оценки гипотезы (шаг 90), и если интеграл меньше этого порога, гипотезу полагают равной 0, или, иначе говоря, гипотезу полагают "нулевой" Если начальная гипотеза нулевая, в процедуре поиска переходят к следующей гипотезе, которую получают сдвигом во времени на 1/2 элемента ПШ кода (шаг 95) относительно начальной гипотезы Как показано на схеме алгоритма на фиг 5А и 5Б, если результаты первоначального оценочного интегрирования дают оценку начальной гипотезы, превосходящую начальный оценочный порог, производят вторые декорреляцию/интегрирование начальной гипотезы с принятым пилот-сигналом (шаг 100) на интервале, определяемом выбранным количеством элементов ПШ кода (например, 412) Затем каждую из гипотез, оставшихся внутри окна поиска и отделенных друг от друга на 1/2 элемента ПШ кода, декоррелируют/интегрируют так, как это было сделано для начальной гипотезы, т е в предпочтительном воплощении каждую гипотезу декоррелируют на интервале в 100 элементов ПШ кода, интегрируют на этом же интервале, и интеграл сравнивают с начальным оценочным порогом Те гипотезы, для которых этот интеграл превосходит начальный оценочный по 25 44285 26 рог, декоррелируют/интегрируют на втором интерпереводе базовой станции PCi из состояния #1 в вале, равном 412 элементам ПШ кода состояние #2 или #0 Например, если базовая станция PCi переведена в состояние #2, происхоДля гипотез внутри окна поиска, декоррелиродят начальные оценочные декорреляция и интегванных и интегрированных второй раз (т е дерирование и сравнение с начальным оценочным коррелированных и интегрированных на интервапорогом (шаг 120а) Далее следуют декорреляция ле 512 элементов ПШ кода) объединяют три и интегрирование и объединение гипотез о многонаибольших результата интегрирования Резульлучевых сигналах, выполняемые так, как на шаге тат объединения затем сравнивают (шаг 110) с 125 Объединенный результат интегрирования первым порогом ПКГ, и, если этот порог превзойсравнивают с порогом, соответствующим состояден, соответствующую базовую станцию перевонию #3 ПКГ, и, если этот порог будет превзойден, дят из СГ в первое "предварительное" состояние базовую станцию PCI переводят из состояния #2 в (состояние #1) В противном случае базовая стансостояние #3, в противном случае базовая станция остается в СГ ция PCi переходит обратно в состояние #1 (шаг Как уже отмечалось, в данном примере в ПКГ 130а) предполагается наличие двух базовых станций PCi и РСг Обработка в ПКГ пилот-сигнала базовой станции PCi описана ниже, причем, разумеется, после помещения базовой станции PCi в КГ или ее возвращения в СГ, пилот-сигнал базовой станции РСг обрабатывают, в основном, аналогичным образом После того, как базовая станция PCI переведена в состояние #1, происходит образование окна поиска в окрестности первого поступающего многолучевого компонента, пригодного для использования Многолучевой компонент считается пригодным, если его сила достаточна для демодуляции мобильной станцией с целью получения данных На мобильной станции затем следует создание первой гипотезы о пилот-сигнале, соответствующая предположению о поступлении пилот-сигнала базовой станции PCi в начале окна поиска ПКГ В предпочтительном воплощении получают корреляцию этой первой гипотезы с поступившим пилот-сигналом PCi на интервале, равном 100 элементов ПШ кода, и результат интегрируют на этом же интервале Интеграл затем сравнивают с заданным начальным оценочным порогом (шаг 120) Если интеграл меньше этого порога, гипотезу полагают нулевой, и процедура поиска переходит к с следующей гипотезе о пилот-сигнале PC-i, сдвинутую во времени относительно первой гипотезы на 1/2 элемента ПШ кода В противном случае декорреляцию и интегрирование первой гипотезы повторяют на заданном числе элементов ПШ кода (например, 700) Каждую из гипотез, оставшихся внутри окна поиска ПКГ для базовой станции PCi и отделенных друг от друга на 1/2 элемента ПШ кода, затем декоррелируют/интегрируют так, как это было сделано для начальной гипотезы Среди гипотез внутри окна поиска, декоррелированных и интегрированных второй раз (т е декоррелированных и интегрированных на интервале 700 элементов ПШ кода) объединяют три наибольших результата интегрирования (шаг 125) Результат объединения затем сравнивают (шаг 110) с порогом ПКГ, соответствующим "предварительному" состоянию #2 (вероятно, #1 - прим переводчика), и, если этот порог превзойден, базовую станцию PCi переводят из "предварительного" состояния #1 в "предварительное" состояние #2 в ПКГ В противном случае базовую станцию PCi переводят в "предварительное" состояние #0 в ПКГ (шаг 130) В предпочтительном воплощении обработка происходит в точности так как это описано при Аналогично, если базовая станция PCi была переведена в состояние #0, следует выполнение шагов 1206, 1256 и 1306, подобных шагам 120, 125 и 130 На основании результатов шагов 1206, 1256 и 1306 базовую станцию PCi либо возвращают в состояние #1, либо переводят в СГ Базовая станция PCi находится в ПКГ до тех пор, пока она либо не будет возвращена в СГ из состояния #0, либо переведена в КГ из состояния #3 в результате выполнения шагов 120в, 125в и 130в После того, как базовая станция PCi покинет ПКГ, действия, аналогичные описанным, производят над базовой станцией РСг Согласно изобретению, условия переходов между состояниями в ПКГ можно изменять, меняя значения порогов сравнения и интервалов, выраженных в элементах ПШ кода, для шагов 120а,б,в - 130а,б,в Вообще говоря, повышение порогов в ПКГ увеличивает "вероятность обнаружения", т е вероятность того, что базовая станция, перешедшая из ПКГ в ПГ, будет способна установить связь с мобильной станцией Аналогично, удлинение интервалов декорреляции и интегрирования также ведет к увеличению "вероятности обнаружения" и тем самым к уменьшению вероятности ложного переключения (т е переключения связи на базовую станцию, ошибочно помещенную в КГ) Следует ожидать, что понижение величин порогов и интервалов интегрирования приведет к понижению "вероятности обнаружения" для базовой станции, но будет способствовать сокращению среднего времени пополнения КГ (т е среднего времени перехода из СГ в КГ через ПКГ На фиг 6 показан пример приемника 200 мобильной станции, в который может быть встроен поисковый приемник согласно изобретению Приемник 200 мобильной станции имеет антенну 220, соединенную, как показано, с аналоговым приемником 224 Приемник 224 принимает полученные антенной 220 радиочастотные сигналы обычно в диапазоне 850МГц, усиливает их и преобразует их частоту в промежуточную (ПЧ) Для этого преобразования использован стандартный синтезатор частоты, позволяющий настроить приемник 224 на любую частоту в пределах полного диапазона частот, используемых сотовыми телефонной системой После этого сигнал ПЧ пропускают через фильтр поверхностной акустической волны (ПАВ) с полосой пропускания, равной в предпочтительном воплощении примерно 1,25МГц Характери 27 44285 28 стики ПАВ фильтра выбирают с учетом формы ружение и измерение пилот-сигналов, транслиширокополосного сигнала прямой последовательруемых базовыми станциями, принадлежащими ности, передаваемого базовой станцией и модуАГ, КГ, ПКГ и СГ Приемнику 210 можно придать лированного ПШ последовательностью с тактовой такую конфигурацию, что он будет использовать частотой, составляющей в предпочтительном воотношение энергии принятого пилот-сигнала, приплощении 1,2288МГц ходящейся на один элемент ПШ кода, к полной спектральной плотности шума и сигналов, обознаПриемник 224 снабжен также АЦП (не покачаемое Ес/Ю, в качестве меры силы сигнала зан), преобразующим сигнал ПЧ в цифровой Приемник 210 передает контроллеру 234 сообщеЦифровой сигнал поступает к каждому из трех или ние о пилот-сигнале и его силе более процессоров сигнала или приемников данных, один из которых представляет поисковый Контроллер 234 посылает приемникам данных приемник 210 согласно изобретению, а остальные 238 и 230 сигналы для выделения каждым одного являются приемниками данных Для иллюстрации из сильнейших сигналов Приемники 228 и 230 на фиг 6 показаны только поисковый приемник могут обрабатывать многолучевой сигнал от од210 и два приемника данных 228 и 230 ной базовой станции или сигналы от двух различных базовых станций Выходные сигналы приемКак показано на фиг 6, выходной цифровой ников 238 и 230 поступают к сумматору сигнал приемника 224 поступает к цифровым приразнесенных сигналов и в декодирующую цепь (не емникам данных 228 и 230 и к поисковому приемпоказана) Сумматор разнесенных сигналов поднику 210 Следует отметить, что недорогие мостраивает фазы двух потоков принимаемых сигбильные станции низких классов могут иметь налов так, чтобы они совпадали , и затем складытолько один приемник данных в то время, как бовает их Эту операцию сложения можно лее высококачественные станции могут быть выполнить, умножая два потока на число, равное снабжены двумя или более, предпочтительно не отношению сил сигналов двух потоков, и рассматменее, чем тремя, такими приемниками, чтобы ривать как суммирование максимальных отношеобеспечить возможность разнесенного приема ний разнесенных сигналов Получаемый в резульЦифровой сигнал ПЧ может содержать сигнатате суммарный поток сигналов может быть затем лы многих поступивших запросов вместе с их пидекодирован и передан к цифровым цепям канала лот-сигналами, передаваемые базовыми станмодулирующих сигналов циями, принадлежащими АГ, КГ, ПКГ и СГ Функцией приемников 228 и 230 является корреляция сигналов ПЧ с требуемой ПШ последовательностью Этот корреляционный процесс обладает свойством, известным как "усиление обработкой", улучшающим отношение "сигнал/шум" сигнала с требуемой ПШ последовательностью без улучшения остальных сигналов Сигнал, являющийся результатом корреляции, затем когерентно детектируют, используя в качестве эталонной фазы сдвиг ПШ последовательности пилот-сигнала, использованной для корреляции ПШ последовательность, используемая приемником 200 мобильной станции, обладает свойством, позволяющим различать многолучевые сигналы Когда к мобильному приемнику 200 поступает сигнал, прошедший по более, чем одному пути, момент приема этого сигнала будет другим Отклонение времени приема соответствует разности расстояний , деленной на скорость света Если это отклонение превышает длительность одного элемента ПШ кода (0,8138мс для предпочтительного отклонения), то в процессе корреляции этот сигнал будет выделен Приемник 200 может выбрать для слежения и приема ранний или поздний сигналы Если имеются два приемника данных, например, 228 и 230, то можно одновременно осуществлять независимое слежение за двумя лучами Поисковый приемник 210, управляемый управляющим процессором (т е контроллером) 234, предназначен для непрерывного сканирования временного интервала, расположенного вокруг номинального момента поступления принимаемого пилот-сигнала базовой станции из АГ, с которой в настоящий момент связана мобильная станция Как отмечалось выше, происходит обна На фиг 7 приведена блок-схема поискового приемника 210 Здесь входной сигнал 250 от аналогового приемника 224, являющийся, как предполагается, сигналом с квадратурно манипулируемым фазовым сдвигом (КМФС) и имеющий составляющие входной (I) и квадратурной (Q) фаз Составляющие I и Q, являющиеся многобитными, поступают к декодирующим КМФС схемам 260 и 270 Декодирующая КМФС схема 260, кроме того, получает контрольные ПШ последовательности ПШ| и ПШо от генератора 272 контрольных ПШ последовательностей Генератор 272 контрольных ПШ последовательностей генерирует ПШ последовательности ПШ| и ПШо, идентичные используемым базовой станцией и соответствующие фазе последовательности и входному уровню, поступающим от контроллера мобильной станции (не показаны) Декодирующая КМФС схема 260 удаляет ПШ компонент из исходных I и Q составляющих сигнала, выделяя "чистые" I и Q составляющие Аналогично, входной сигнал 250, имеющий I и Q составляющие, поступает на декодирующую КМФС схему 270, которая, кроме этого, получает контрольные ПШ последовательности ПШ| и ПШо от генератора 272 контрольных ПШ последовательностей через фазосдвигающий элемент 280 Этот элемент придает контрольным ПШ последовательностям ПШ| и ПШо, фазовые опережение и задержку Декодирующая КМФС схема 260 удаляет ПШ компонент из исходных I и Q составляющих сигнала, выделяя "чистые" ранние и запаздывающие I и Q составляющие Генератор 272 контрольных ПШ последовательностей получает от управляющего процессора (не показан) мобильной станции информацию о временных соотношениях, необходимую генератору 272 для перехода 29 44285 30 от одной гипотезы к другой в окне поиска третьей гипотез данного окна поиска Как уже отмечалось, полученный суммарный энергетический Процесс поиска начинается с задания генерауровень может быть затем сравнен с заданным тору 272 фазового сдвига, соответствующего данэнергетическим порогом перехода между состояной гипотезе, который сохраняется в течение пениями в ПКГ Очевидно, что в этом случае задариода, определяемого заданным числом ПШ ваемый энергетический порог зависит от количеэлементов Полученные к данному моменту от ства интегрирований, энергетический результат декодирующей схемы 260 составляющие I и Q которых был накоплен в накопителе 342 поступают в первую группу накопителей 290 и 292, а "ранние и запаздывающие" составляющие I и Q Приведенное описание предназначено для топосле сжатия в декодирующей схеме 270 постуго, чтобы сделать возможным использование изопают во вторую группу накопителей 296 и 298 В бретения любым специалистом в данной области накопителях 290, 292, 296 и 298 происходит инСпециалистом могут быть сделаны различные тегрирование подвергнутых сжатию составляюмодификации описанных воплощений, а основные щих I и Q на подходящем интервале времени (напринципы изобретения без каких-либо дополнений пример, 100 элементов ПШ для первого могут быть использованы в других воплощениях оценочного интегрирования) Первая (302, 304) и Таким образом, приведенные здесь воплощения вторая (306, 308) пары ключей отбирают выходне ограничивают изобретения, и принципы и ноные сигналы первой и второй групп накопителей вые идеи, лежащие в его основе могут найти са290, 292, 296 и 296) по окончании каждого интермое широкое применение вала интегрирования Как показано на фиг 7, мультиплексор 312 попеременно подает сигналы с выходов первой и второй пар ключей в блок 320 вычисления энергии I2 + Q2 Если компаратор 324 определяет, что выходной сигнал блока 320 меньше начального оценочного порога, установленного управляющим процессором мобильной станции, то управляющий процессор сдвигает фазу генератора 272 пилот-сигнала к следующей гипотезе В предпочтительном воплощении запрос на начальную оценку поступает только тогда, когда уровни энергии текущего и запаздывающего пилот-сигналов, поступающие в вычисляющий I2 + Q2 блок соответственно от первой (302,304) и второй (306,308) пар ключей, оба меньше начального оценочного порога Если компаратор 324 устанавливает, что начальный оценочный порог превзойден, то процесс интегрирования, выполняемый накопителями 290, 292, 296 и 298, продолжается до окончания временного интервала интегрирования, заданный контроллером 234 Результат может быть передан по линии связи 234 (обозначена штрихами) непосредственно на цифровой компаратор 338 и сравнен с определенным пороговым энергетическим уровнем (например, порогом перехода между состояниями в ПКГ), задаваемым управляющим процессором мобильной станции В другом воплощении точность можно повысить путем сложения нескольких результатов интегрирования для одной и той же гипотезы и сравнения результата с суммарным порогом Как показано на фиг 7 это можно сделать, накапливая в накопителе 342 энергию, полученную от нескольких (например, от 2 до 7) интегрирований По завершении заданного числа интегрирований, полученная сумма с выхода накопителя 342 поступает на цифровой компаратор 338 Результат сравнения этой суммы с суммарным порогом поступает затем в контроллер 234 В дополнение к этому в регистре 350 сохраняется максимальное значение энергии, полученное от наиболее сильной гипотезы в данном окне поиска Это максимальное значение с регистра 350 поступает в контроллер 234 для объединения со значениями энергии объединенных второй и связь с СВЯЗЬ О ОЄЩЕЙ ТЕЛЕФОННОМ СЕТЬЮ ДРУГИМИ ЗОНАМИ •І*-* МОБИЛЬНАЯ, СТАНЦИЯ l\ БАЗОВАЯ СТАНЦИЯ. ,.. f I, р+ т БАЗОВАЯ СТАНЦИЯ! r j *ГЪ ФАЗА ПС Фиг. 1Б ГТОДОЛЖсНИЕ КОРРЕЛЯЦИИ СУЩЕСТВУЮЩАЯ СИСТЕМА Фиг 2 31 » Щ 44285 32 Э Е Е Т Л М Н А 'А,. ПОСЛЕ СРВЗНЕНИЯ ПРСЙЗ JCHVIE СОМ' В лете* НИЕ # •J....S. 6А| t оценочная ORPWOTKA ДОЛЬНеРШАЯ 1 В состо ЧИЕ С (Фи г 5А) ^iiUa ОРДЕН ЕН№ (. ПОРОГОМ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
