Пристрій для метання бойових вражаючих елементів

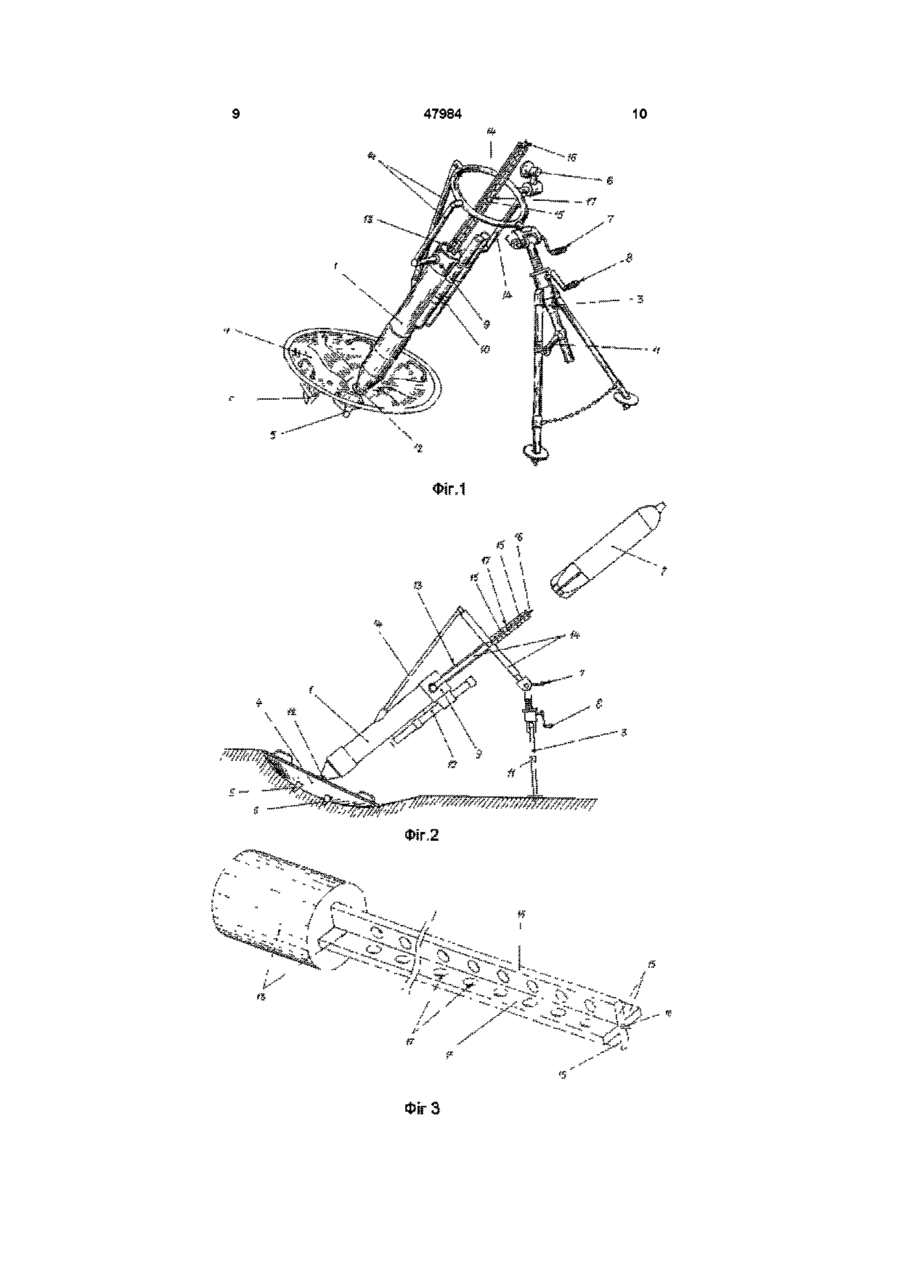

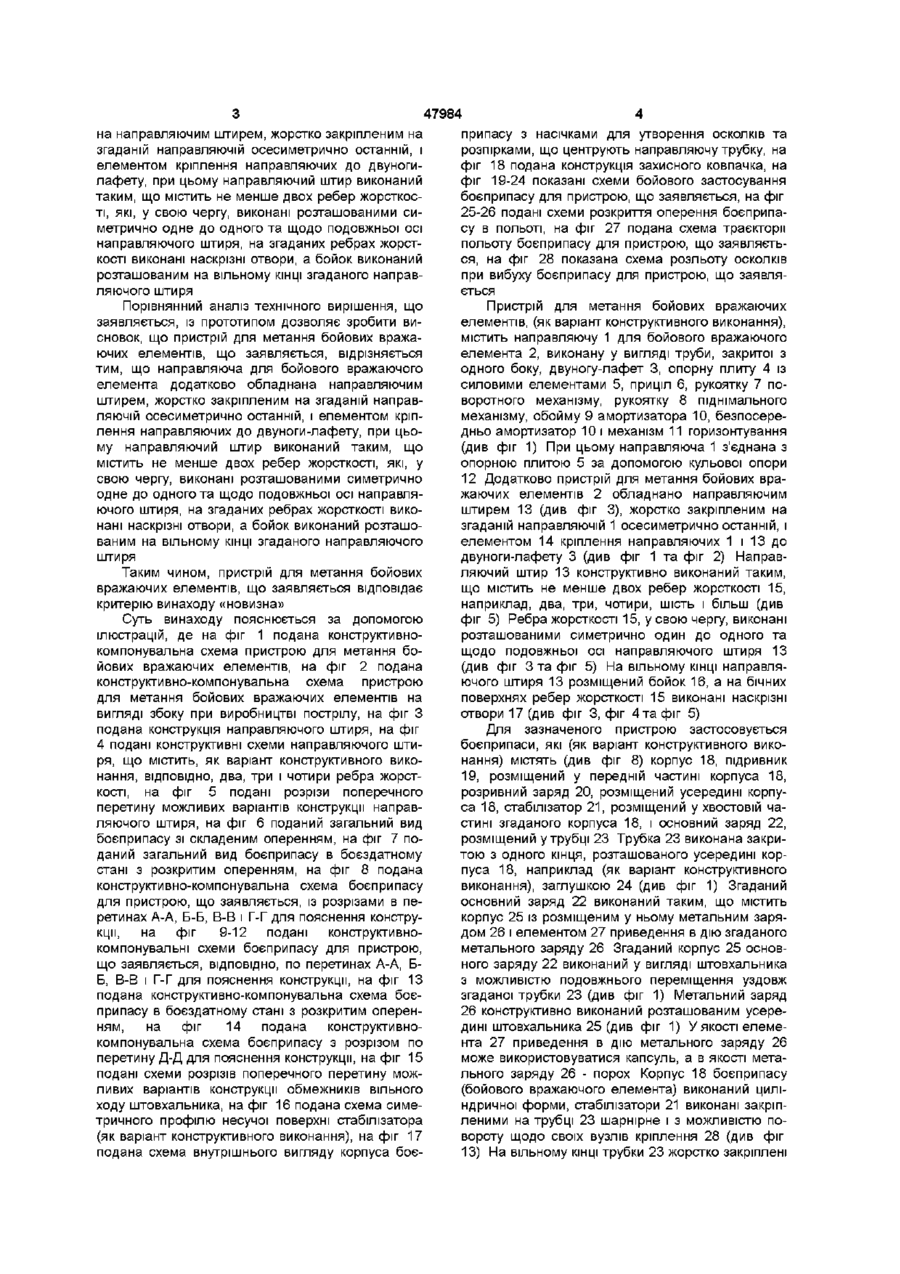

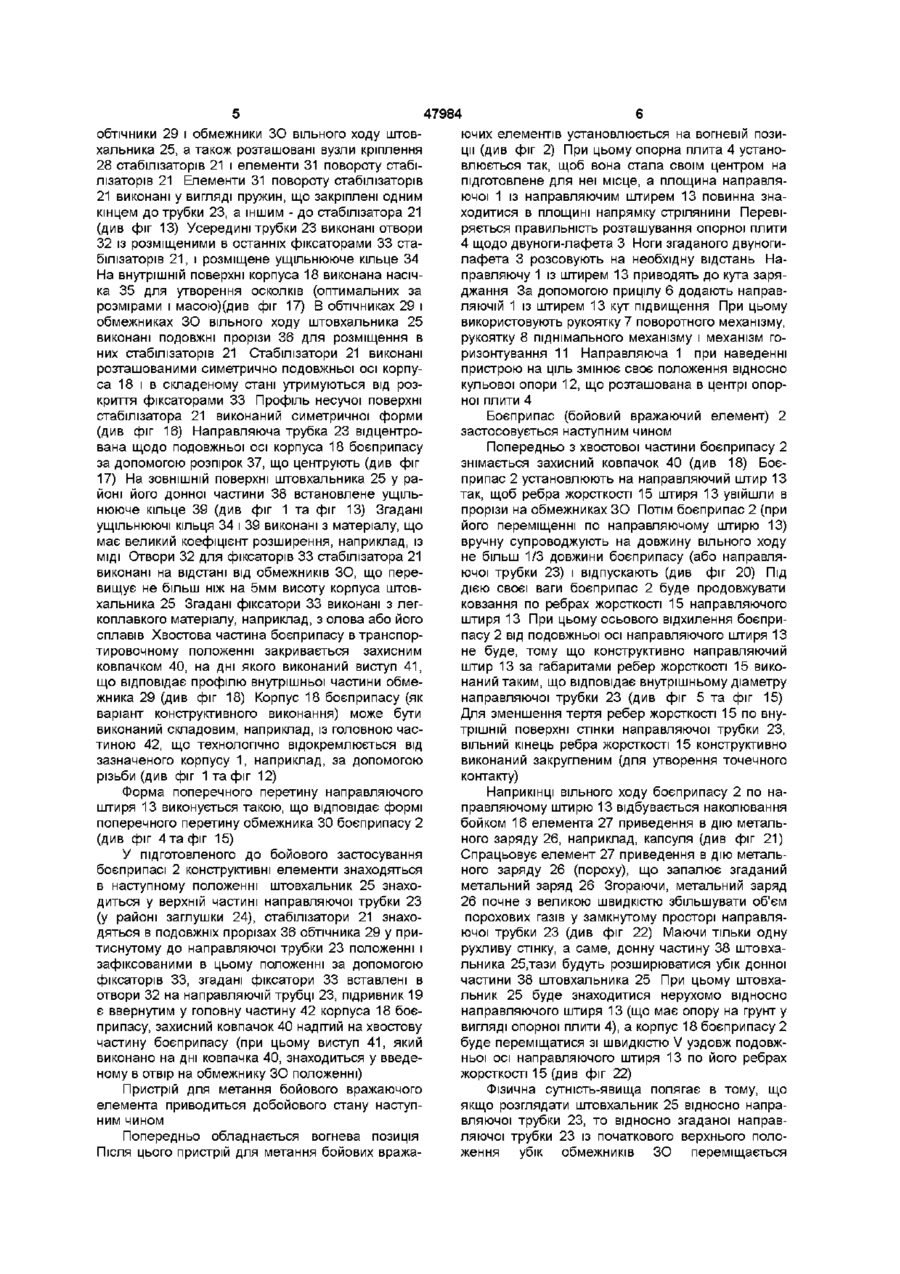

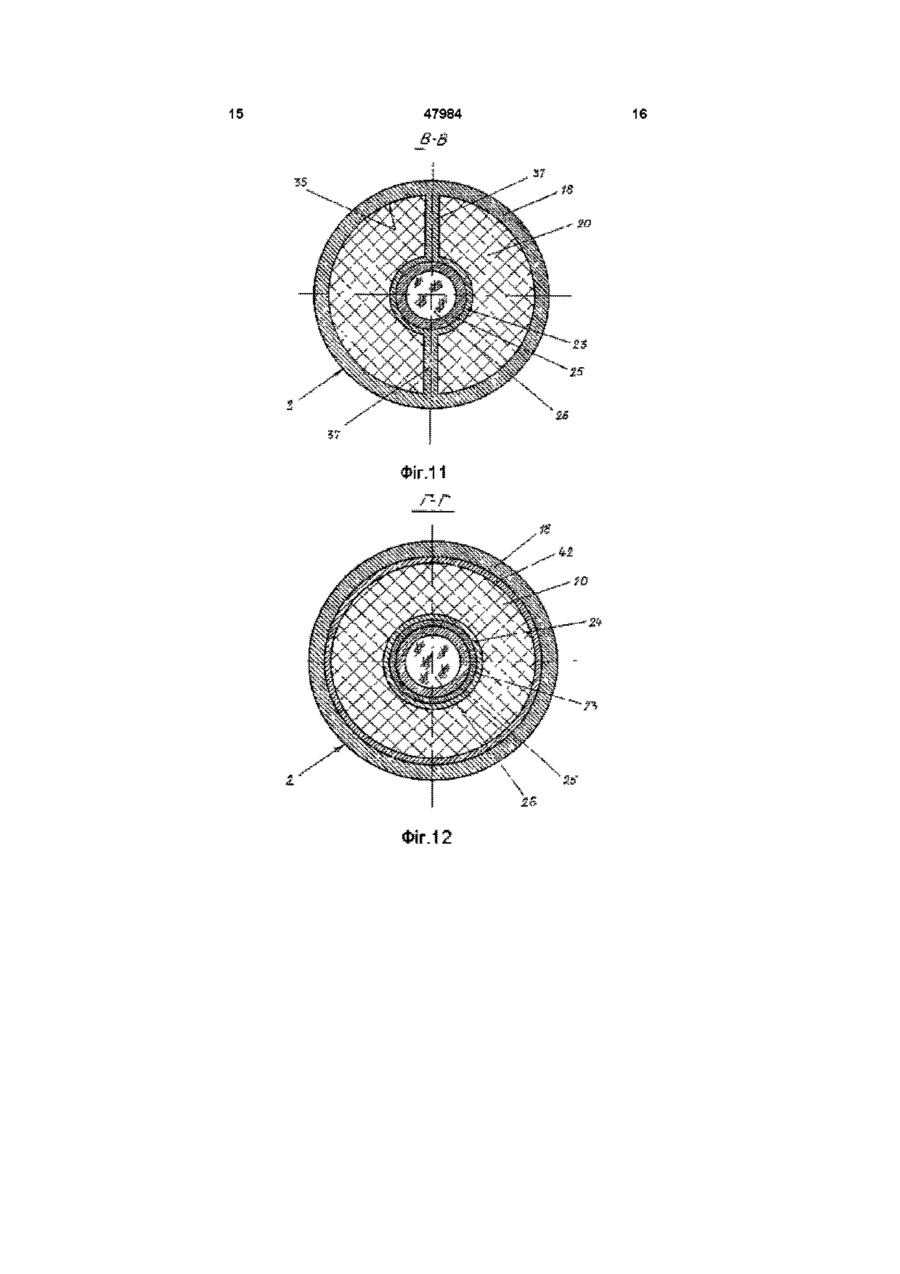

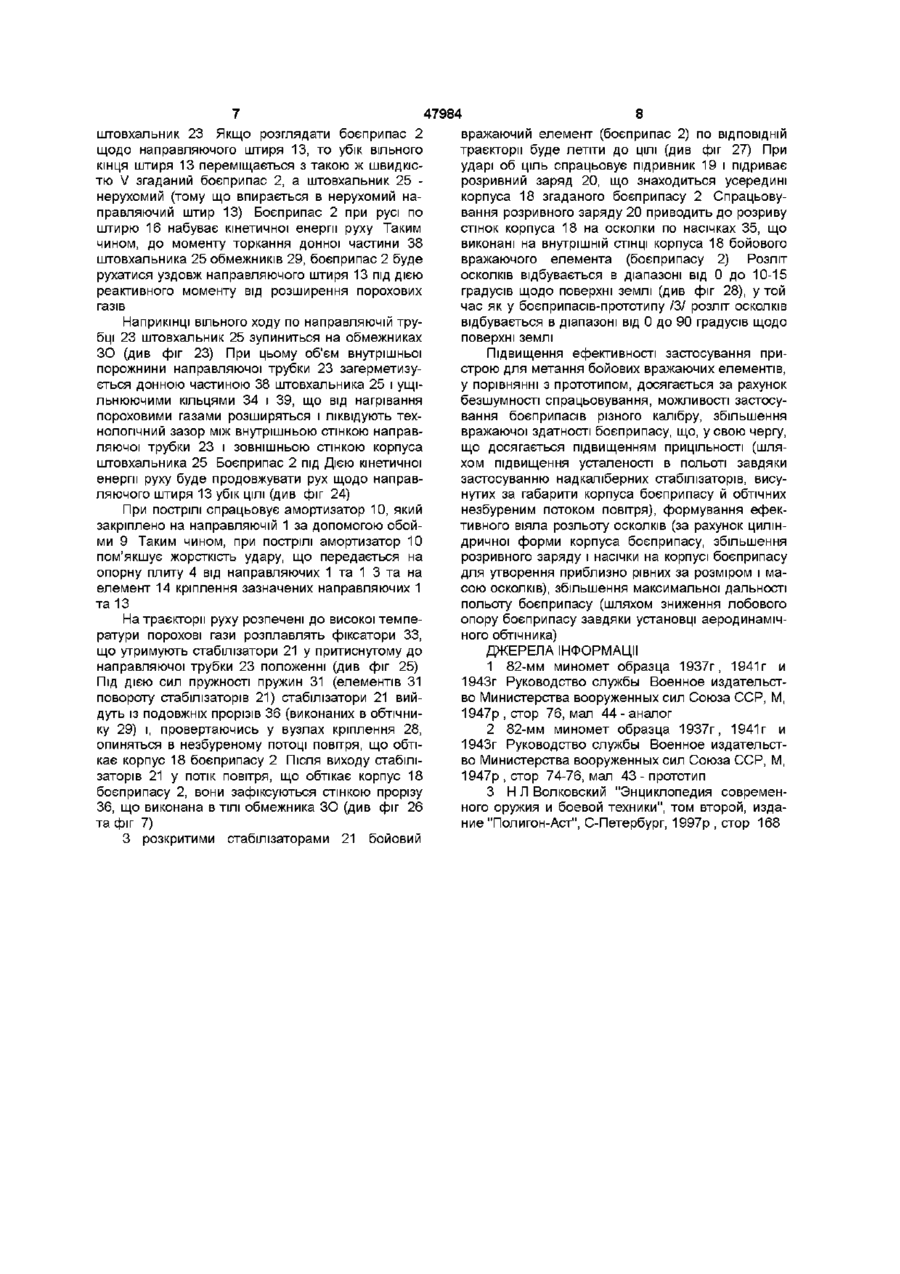

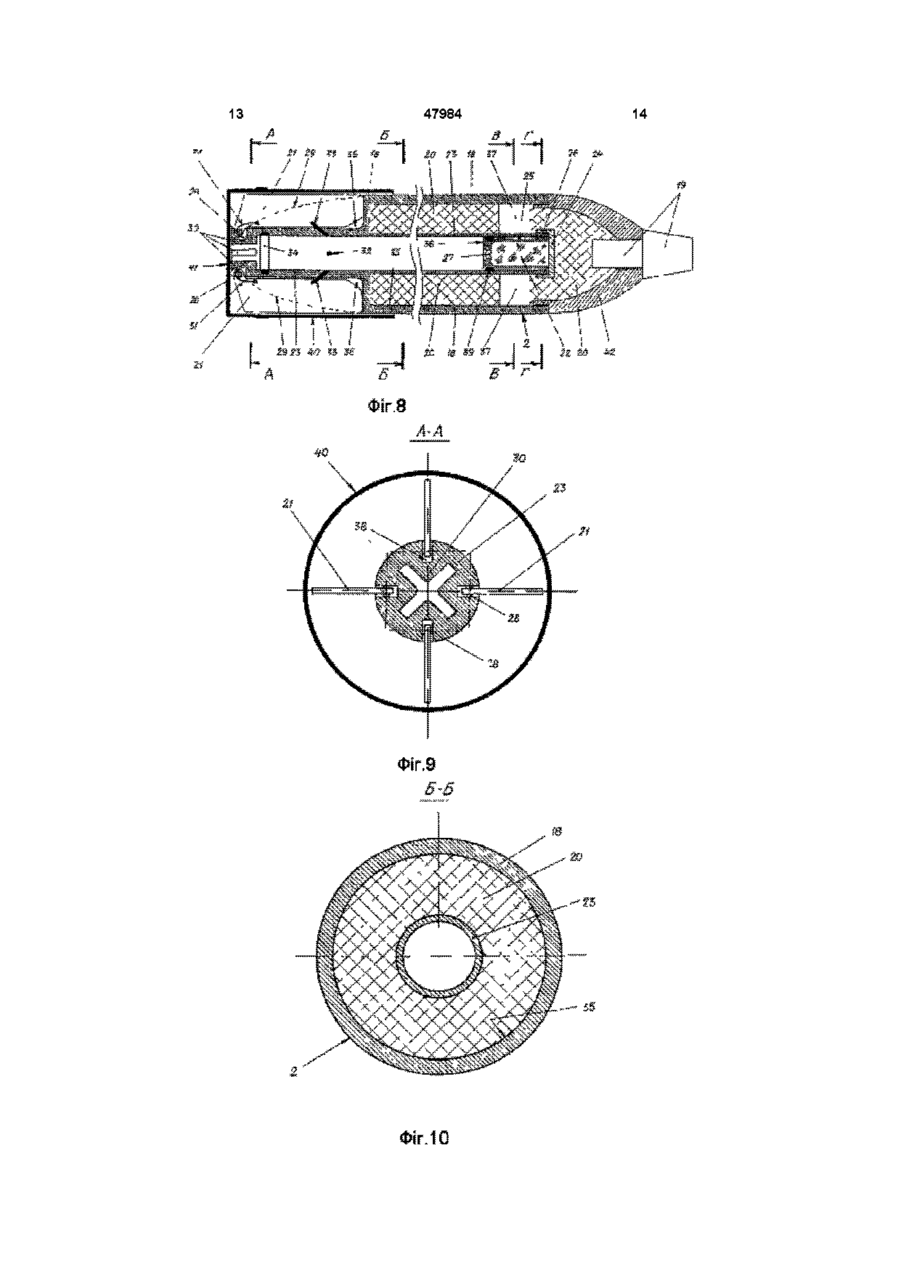

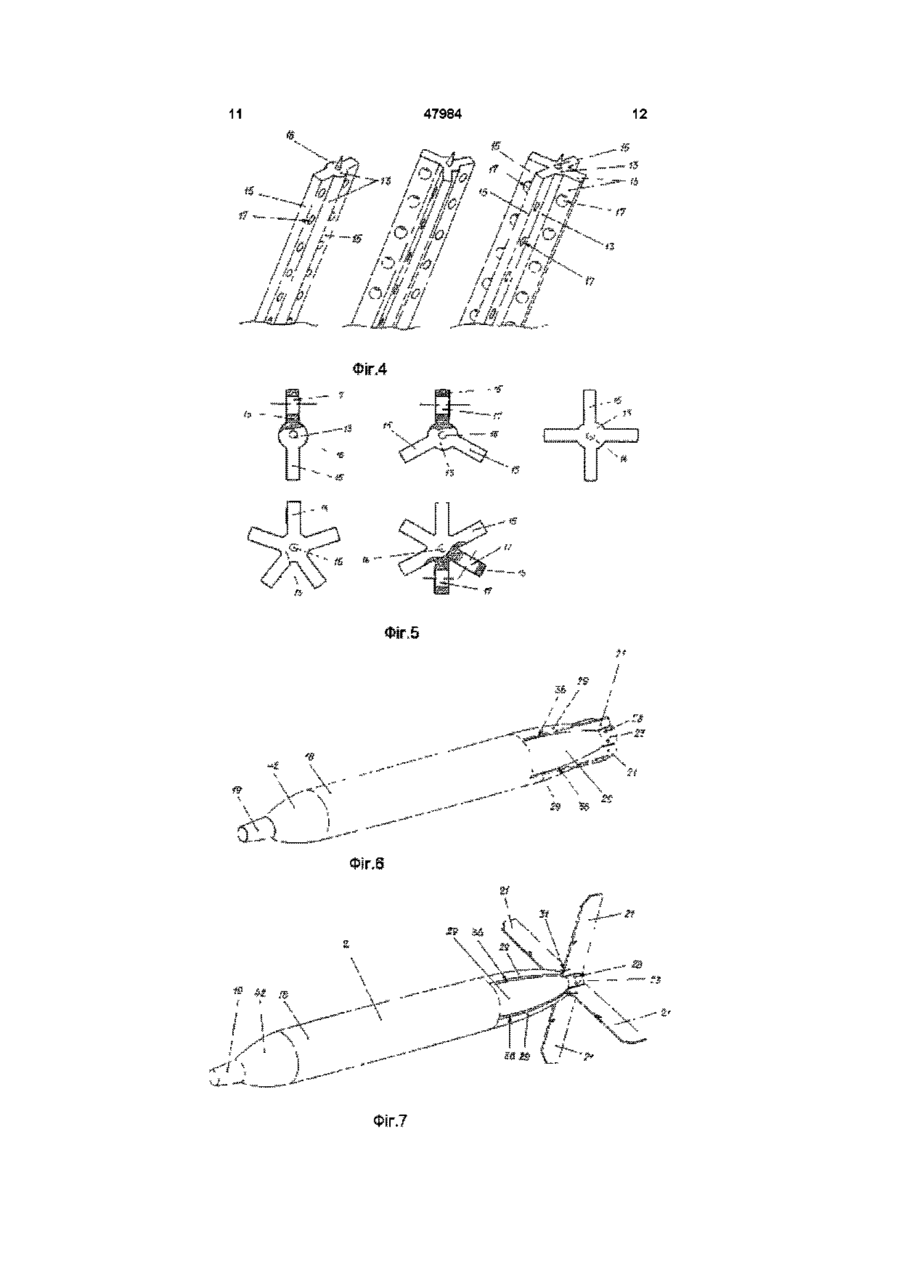

Пристрій для метання бойових вражаючих елементів, що містить напрямну для бойового вражаючого елемента, виконану як закрита з одного боку труба, бойок, двоногу-лафет, опорну плиту, приціл, рукоятку поворотного механізму, рукоятку підйомного механізму, обойму амортизатора, амортизатор і механізм горизонтування, при цьому напрямна з'єднана з опорною плитою за допомогою кульової опори, який відрізняється тим, що напрямна для бойового вражаючого елемента додатково обладнана направляючим штирем, жорстко закріпленим на напрямній осесиметрично їй, і елементом кріплення напрямної до двоноги-лафета, при цьому направляючий штир виконаний таким, що містить не менше двох ребер жорсткості, які розташовані симетрично одне до одного та щодо подовжньої осі направляючого штиря, на ребрах жорсткості виконані наскрізні отвори, а бойок розташований на вільному КІНЦІ направляючого штиря Винахід відноситься до галузі озброєння, зокрема, до пристроїв для метання бойових вражаючих елементів, а саме, до мінометів Відомий пристрій для метання бойових вражаючих елементів, що містить направляючу для бойового вражаючого елемента, виконану у вигляді труби, закритої з одного боку, двуногу-лафет, опорну плиту, приціл, рукоятку поворотного механізму, рукоятку піднімального механізму, обойму амортизатора, амортизатор і механізм горизонтування /1/ Недоліками відомого пристрою для метання бойових вражаючих елементів є те, що постріл супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із направляючої згаданого пристрою До недоліків також відноситься й те, що використовується боєприпаси тільки одного калібру, який відповідає калібру направляючої Найбільш близьким технічним рішенням, обраним як прототип, є пристрій для метання бойових вражаючих елементів, що містить направляючу для бойового вражаючого елемента, виконану у вигляді труби, закритої з одного боку, бойок, двуногу-лафет, опорну плиту, приціл, рукоятку поворотного механізму, рукоятку піднімального механізму, обойму амортизатора, амортизатор і механізм горизонтування, при цьому направляюча з'єднана з опорною плитою за допомогою кульової опори 121 Недоліками відомого пристрою для метання бойових вражаючих елементів, що обрано як прототип, є те, що постріл супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із направляючої згаданого пристрою До недоліків відомого пристрою також відноситься і те, що застосовуються боєприпаси тільки одного калібру, який відповідає калібру направляючої (внутрішньому діаметру) В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик пристрою для метання бойових вражаючих елементів Суть винаходу в пристрої для метання бойових вражаючих елементів, що містить направляючу для бойового вражаючого елемента, виконану у вигляді труби, закритої з одного боку, бойок, двуногу-лафет, опорну плиту, приціл, рукоятку поворотного механізму, рукоятку піднімального механізму, обойму амортизатора, амортизатор і механізм горизонтування, при цьому направляюча з'єднана з опорною плитою за допомогою кульової опори, досягається тим, що направляюча для бойового вражаючого елемента додатково обладна 00 47984 на направляючим штирем, жорстко закріпленим на згаданій направляючій осесиметрично останній, і елементом кріплення направляючих до двуногилафету, при цьому направляючий штир виконаний таким, що містить не менше двох ребер жорсткості, які, у свою чергу, виконані розташованими симетрично одне до одного та щодо подовжньої осі направляючого штиря, на згаданих ребрах жорсткості виконані наскрізні отвори, а бойок виконаний розташованим на вільному КІНЦІ згаданого направляючого штиря Порівнянний аналіз технічного вирішення, що заявляється, із прототипом дозволяє зробити висновок, що пристрій для метання бойових вражаючих елементів, що заявляється, відрізняється тим, що направляюча для бойового вражаючого елемента додатково обладнана направляючим штирем, жорстко закріпленим на згаданій направляючій осесиметрично останній, і елементом кріплення направляючих до двуноги-лафету, при цьому направляючий штир виконаний таким, що містить не менше двох ребер жорсткості, які, у свою чергу, виконані розташованими симетрично одне до одного та щодо подовжньої осі направляючого штиря, на згаданих ребрах жорсткості виконані наскрізні отвори, а бойок виконаний розташованим на вільному КІНЦІ згаданого направляючого штиря Таким чином, пристрій для метання бойових вражаючих елементів, що заявляється відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 подана конструктивнокомпонувальна схема пристрою для метання бойових вражаючих елементів, на фіг 2 подана конструктивно-компонувальна схема пристрою для метання бойових вражаючих елементів на вигляді збоку при виробництві пострілу, на фіг З подана конструкція направляючого штиря, на фіг 4 подані конструктивні схеми направляючого штиря, що містить, як варіант конструктивного виконання, ВІДПОВІДНО, два, три і чотири ребра жорсткості, на фіг 5 подані розрізи поперечного перетину можливих варіантів конструкції направляючого штиря, на фіг 6 поданий загальний вид боєприпасу зі складеним оперенням, на фіг 7 поданий загальний вид боєприпасу в боєздатному стані з розкритим оперенням, на фіг 8 подана конструктивно-компонувальна схема боєприпасу для пристрою, що заявляється, із розрізами в перетинах А-А, Б-Б, В-В і Г-Г для пояснення конструкції, на фіг 9-12 подані конструктивнокомпонувальні схеми боєприпасу для пристрою, що заявляється, ВІДПОВІДНО, ПО перетинах А-А, ББ, В-В і Г-Г для пояснення конструкції, на фіг 13 подана конструктивно-компонувальна схема боєприпасу в боєздатному стані з розкритим оперенням, на фіг 14 подана конструктивнокомпонувальна схема боєприпасу з розрізом по перетину Д-Д для пояснення конструкції, на фіг 15 подані схеми розрізів поперечного перетину можливих варіантів конструкції обмежників вільного ходу штовхальника, на фіг 16 подана схема симетричного профілю несучої поверхні стабілізатора (як варіант конструктивного виконання), на фіг 17 подана схема внутрішнього вигляду корпуса боє припасу з насічками для утворення осколків та розпірками, що центрують направляючу трубку, на фіг 18 подана конструкція захисного ковпачка, на фіг 19-24 показані схеми бойового застосування боєприпасу для пристрою, що заявляється, на фіг 25-26 подані схеми розкриття оперення боєприпасу в польоті, на фіг 27 подана схема траєкторії польоту боєприпасу для пристрою, що заявляється, на фіг 28 показана схема розльоту осколків при вибуху боєприпасу для пристрою, що заявляється Пристрій для метання бойових вражаючих елементів, (як варіант конструктивного виконання), містить направляючу 1 для бойового вражаючого елемента 2, виконану у вигляді труби, закритої з одного боку, двуногу-лафет 3, опорну плиту 4 із силовими елементами 5, приціл 6, рукоятку 7 поворотного механізму, рукоятку 8 піднімального механізму, обойму 9 амортизатора 10, безпосередньо амортизатор 10 і механізм 11 горизонтування (див фіг 1) При цьому направляюча 1 з'єднана з опорною плитою 5 за допомогою кульової опори 12 Додатково пристрій для метання бойових вражаючих елементів 2 обладнано направляючим штирем 13 (див фіг 3), жорстко закріпленим на згаданій направляючій 1 осесиметрично останній, і елементом 14 кріплення направляючих 1 і 13 до двуноги-лафету 3 (див фіг 1 та фіг 2) Направляючий штир 13 конструктивно виконаний таким, що містить не менше двох ребер жорсткості 15, наприклад, два, три, чотири, шість і більш (див фіг 5) Ребра жорсткості 15, у свою чергу, виконані розташованими симетрично один до одного та щодо подовжньої осі направляючого штиря 13 (див фіг 3 та фіг 5) На вільному КІНЦІ направляючого штиря 13 розміщений бойок 16, а на бічних поверхнях ребер жорсткості 15 виконані наскрізні отвори 17 (див фіг 3, фіг 4 та фіг 5) Для зазначеного пристрою застосовується боєприпаси, які (як варіант конструктивного виконання) містять (див фіг 8) корпус 18, підривник 19, розміщений у передній частині корпуса 18, розривний заряд 20, розміщений усередині корпуса 18, стабілізатор 21, розміщений у хвостовій частині згаданого корпуса 18, і основний заряд 22, розміщений у трубці 23 Трубка 23 виконана закритою з одного кінця, розташованого усередині корпуса 18, наприклад (як варіант конструктивного виконання), заглушкою 24 (див фіг 1) Згаданий основний заряд 22 виконаний таким, що містить корпус 25 із розміщеним у ньому метальним зарядом 26 і елементом 27 приведення в дію згаданого метального заряду 26 Згаданий корпус 25 основного заряду 22 виконаний у вигляді штовхальника з можливістю подовжнього переміщення уздовж згаданої трубки 23 (див фіг 1) Метальний заряд 26 конструктивно виконаний розташованим усередині штовхальника 25 (див фіг 1) У якості елемента 27 приведення в дію метального заряду 26 може використовуватися капсуль, а в якості метального заряду 26 - порох Корпус 18 боєприпасу (бойового вражаючого елемента) виконаний циліндричної форми, стабілізатори 21 виконані закріпленими на трубці 23 шарнірне і з можливістю повороту щодо своїх вузлів кріплення 28 (див фіг 13) На вільному КІНЦІ трубки 23 жорстко закріплені 47984 обтічники 29 і обмежники ЗО вільного ходу штовхальника 25, а також розташовані вузли кріплення 28 стабілізаторів 21 і елементи 31 повороту стабілізаторів 21 Елементи 31 повороту стабілізаторів 21 виконані у вигляді пружин, що закріплені одним кінцем до трубки 23, а іншим - до стабілізатора 21 (див фіг 13) Усередині трубки 23 виконані отвори 32 із розміщеними в останніх фіксаторами 33 стабілізаторів 21, і розміщене ущільнююче кільце 34 На внутрішній поверхні корпуса 18 виконана насічка 35 для утворення осколків (оптимальних за розмірами і масою)(див фіг 17) В обтічниках 29 і обмежниках ЗО вільного ходу штовхальника 25 виконані подовжні прорізи 36 для розміщення в них стабілізаторів 21 Стабілізатори 21 виконані розташованими симетрично подовжньої осі корпуса 18 і в складеному стані утримуються від розкриття фіксаторами 33 Профіль несучої поверхні стабілізатора 21 виконаний симетричної форми (див фіг 16) Направляюча трубка 23 відцентрована щодо подовжньої осі корпуса 18 боєприпасу за допомогою розпірок 37, що центрують (див фіг 17) На ЗОВНІШНІЙ поверхні штовхальника 25 у районі його донної частини 38 встановлене ущільнююче кільце 39 (див фіг 1 та фіг 13) Згадані ущільнюючі кільця 34 і 39 виконані з матеріалу, що має великий коефіцієнт розширення, наприклад, із МІДІ Отвори 32 для фіксаторів 33 стабілізатора 21 виконані на відстані від обмежників ЗО, що перевищує не більш ніж на 5мм висоту корпуса штовхальника 25 Згадані фіксатори 33 виконані з легкоплавкого матеріалу, наприклад, з олова або його сплавів Хвостова частина боєприпасу в транспортировочному положенні закривається захисним ковпачком 40, на дні якого виконаний виступ 41, що відповідає профілю внутрішньої частини обмежника 29 (див фіг 18) Корпус 18 боєприпасу (як варіант конструктивного виконання) може бути виконаний складовим, наприклад, із головною частиною 42, що технологічно відокремлюється від зазначеного корпусу 1, наприклад, за допомогою різьби (див фіг 1 та фіг 12) ючих елементів установлюється на вогневій позиції (див фіг 2) При цьому опорна плита 4 установлюється так, щоб вона стала своїм центром на підготовлене для неї місце, а площина направляючої 1 із направляючим штирем 13 повинна знаходитися в площині напрямку стрілянини Перевіряється правильність розташування опорної плити 4 щодо двуноги-лафета 3 Ноги згаданого двуногилафета 3 розсовують на необхідну відстань Направляючу 1 із штирем 13 приводять до кута заряджання За допомогою прицілу 6 додають направляючій 1 із штирем 13 кут підвищення При цьому використовують рукоятку 7 поворотного механізму, рукоятку 8 піднімального механізму і механізм горизонтування 11 Направляюча 1 при наведенні пристрою на ціль змінює своє положення відносно кульової опори 12, що розташована в центрі опорної плити 4 Боєприпас (бойовий вражаючий елемент) 2 застосовується наступним чином Попередньо з хвостової частини боєприпасу 2 знімається захисний ковпачок 40 (див 18) Боєприпас 2 установлюють на направляючий штир 13 так, щоб ребра жорсткості 15 штиря 13 увійшли в прорізи на обмежниках ЗО Потім боєприпас 2 (при його переміщенні по направляючому штирю 13) вручну супроводжують на довжину вільного ходу не більш 1/3 довжини боєприпасу (або направляючої трубки 23) і відпускають (див фіг 20) Під дією своєї ваги боєприпас 2 буде продовжувати ковзання по ребрах жорсткості 15 направляючого штиря 13 При цьому осьового відхилення боєприпасу 2 від подовжньої осі направляючого штиря 13 не буде, тому що конструктивно направляючий штир 13 за габаритами ребер жорсткості 15 виконаний таким, що відповідає внутрішньому діаметру направляючої трубки 23 (див фіг 5 та фіг 15) Для зменшення тертя ребер жорсткості 15 по внутрішній поверхні стінки направляючої трубки 23, вільний кінець ребра жорсткості 15 конструктивно виконаний закругленим (для утворення точечного контакту) Форма поперечного перетину направляючого штиря 13 виконується такою, що відповідає формі поперечного перетину обмежника ЗО боєприпасу 2 (див фіг 4 та фіг 15) У підготовленого до бойового застосування боєприпасі 2 конструктивні елементи знаходяться в наступному положенні штовхальник 25 знаходиться у верхній частині направляючої трубки 23 (у районі заглушки 24), стабілізатори 21 знаходяться в подовжніх прорізах 36 обтічника 29 у притиснутому до направляючої трубки 23 положенні і зафіксованими в цьому положенні за допомогою фіксаторів 33, згадані фіксатори 33 вставлені в отвори 32 на направляючій трубці 23, підривник 19 є ввернутим у головну частину 42 корпуса 18 боєприпасу, захисний ковпачок 40 надітий на хвостову частину боєприпасу (при цьому виступ 41, який виконано на дні ковпачка 40, знаходиться у введеному в отвір на обмежнику ЗО положенні) Наприкінці вільного ходу боєприпасу 2 по направляючому штирю 13 відбувається наколювання бойком 16 елемента 27 приведення в дію метального заряду 26, наприклад, капсуля (див фіг 21) Спрацьовує елемент 27 приведення в дію метального заряду 26 (пороху), що запалює згаданий метальний заряд 26 Згораючи, метальний заряд 26 почне з великою швидкістю збільшувати об'єм порохових газів у замкнутому просторі направляючої трубки 23 (див фіг 22) Маючи тільки одну рухливу стінку, а саме, донну частину 38 штовхальника 25,тази будуть розширюватися убік донної частини 38 штовхальника 25 При цьому штовхальник 25 буде знаходитися нерухомо відносно направляючого штиря 13 (що має опору на грунт у вигляді опорної плити 4), а корпус 18 боєприпасу 2 буде переміщатися зі швидкістю V уздовж подовжньої осі направляючого штиря 13 по його ребрах жорсткості 15 (див фіг 22) Пристрій для метання бойового вражаючого елемента приводиться добойового стану наступним чином Попередньо обладнається вогнева позиція Після ЦЬОГО пристрій для метання бойових вража Фізична сутність-явища полягає в тому, що якщо розглядати штовхальник 25 відносно направляючої трубки 23, то відносно згаданої направляючої трубки 23 із початкового верхнього положення убік обмежників ЗО переміщається 47984 штовхальник 23 Якщо розглядати боєприпас 2 щодо направляючого штиря 13, то убік вільного кінця штиря 13 переміщається з такою ж швидкістю V згаданий боєприпас 2, а штовхальник 25 нерухомий (тому що впирається в нерухомий направляючий штир 13) Боєприпас 2 при русі по штирю 16 набуває кінетичної енергії руху Таким чином, до моменту торкання донної частини 38 штовхальника 25 обмежників 29, боєприпас 2 буде рухатися уздовж направляючого штиря 13 під дією реактивного моменту від розширення порохових газів Наприкінці вільного ходу по направляючій трубці 23 штовхальник 25 зупиниться на обмежниках ЗО (див фіг 23) При цьому об'єм внутрішньої порожнини направляючої трубки 23 загерметизується донною частиною 38 штовхальника 25 і ущільнюючими кільцями 34 і 39, що від нагрівання пороховими газами розширяться і ліквідують технологічний зазор між внутрішньою стінкою направляючої трубки 23 і зовнішньою стінкою корпуса штовхальника 25 Боєприпас 2 під Дією кінетичної енергії руху буде продовжувати рух щодо направляючого штиря 13 убік ЦІЛІ (див фіг 24) При пострілі спрацьовує амортизатор 10, який закріплено на направляючій 1 за допомогою обойми 9 Таким чином, при пострілі амортизатор 10 пом'якшує жорсткість удару, що передається на опорну плиту 4 від направляючих 1 та 1 3 та на елемент 14 кріплення зазначених направляючих 1 та 13 На траєкторії руху розпечені до високої температури порохові гази розплавлять фіксатори 33, що утримують стабілізатори 21 у притиснутому до направляючої трубки 23 положенні (див фіг 25) Під ДІЄЮ СИЛ пружності пружин 31 (елементів 31 повороту стабілізаторів 21) стабілізатори 21 вийдуть із подовжніх прорізів 36 (виконаних в обтічнику 29) і, провертаючись у вузлах кріплення 28, опиняться в незбуреному потоці повітря, що обтікає корпус 18 боєприпасу 2 Після виходу стабілізаторів 21 у потік повітря, що обтікає корпус 18 боєприпасу 2, вони зафіксуються стінкою прорізу 36, що виконана в ТІЛІ обмежника ЗО (див фіг 26 та фіг 7) З розкритими стабілізаторами 21 бойовий 8 вражаючий елемент (боєприпас 2) по ВІДПОВІДНІЙ траєкторії буде летіти до ЦІЛІ (ДИВ фіг 27) При ударі об ціль спрацьовує підривник 19 і підриває розривний заряд 20, що знаходиться усередині корпуса 18 згаданого боєприпасу 2 Спрацьовування розривного заряду 20 приводить до розриву стінок корпуса 18 на осколки по насічках 35, що виконані на внутрішній СТІНЦІ корпуса 18 бойового вражаючого елемента (боєприпасу 2) Розліт осколків відбувається в діапазоні від 0 до 10-15 градусів щодо поверхні землі (див фіг 28), у той час як у боєприпасів-прототипу /3/ розліт осколків відбувається в діапазоні від 0 до 90 градусів щодо поверхні землі Підвищення ефективності застосування пристрою для метання бойових вражаючих елементів, у порівнянні з прототипом, досягається за рахунок безшумності спрацьовування, можливості застосування боєприпасів різного калібру, збільшення вражаючої здатності боєприпасу, що, у свою чергу, що досягається підвищенням прицільності (шляхом підвищення усталеності в польоті завдяки застосуванню надкаліберних стабілізаторів, висунутих за габарити корпуса боєприпасу й обтічних незбуреним потоком повітря), формування ефективного віяла розльоту осколків (за рахунок циліндричної форми корпуса боєприпасу, збільшення розривного заряду і насічки на корпусі боєприпасу для утворення приблизно рівних за розміром і масою осколків), збільшення максимальної дальності польоту боєприпасу (шляхом зниження лобового опору боєприпасу завдяки установці аеродинамічного обтічника) ДЖЕРЕЛА ІНФОРМАЦІЇ 1 82-мм миномет образца 1937г, 1941г и 1943г Руководство службы Военное издательство Министерства вооруженных сил Союза ССР, М, 1947р , стор 76, мал 44 - аналог 2 82-мм миномет образца 1937г, 1941 г и 1943г Руководство службы Военное издательство Министерства вооруженных сил Союза ССР, М, 1947р , стор 74-76, мал 43 - прототип 3 Н Л Волковский "Энциклопедия современного оружия и боевой техники", том второй, издание "Полигон-Аст", С-Петербург, 1997р , стор 168 47984 11 12 47984 іУ• /.U // lit 111 к і If ///О/ \\ I * X 47984 13 ІГ.І ЦГ.' 14 15 47984 ІГ.11 16 17 47984 їг її і 18 19 47984 ЇГ-І: 20 21 47984 22 23 47984 24 25 47984 26 27 47984 28 29 47984 ЗО 31 47984 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 32
