Способи і пристрій для обробки сигнального повідомлення, яке стосується обмежень по швидкості передачі даних

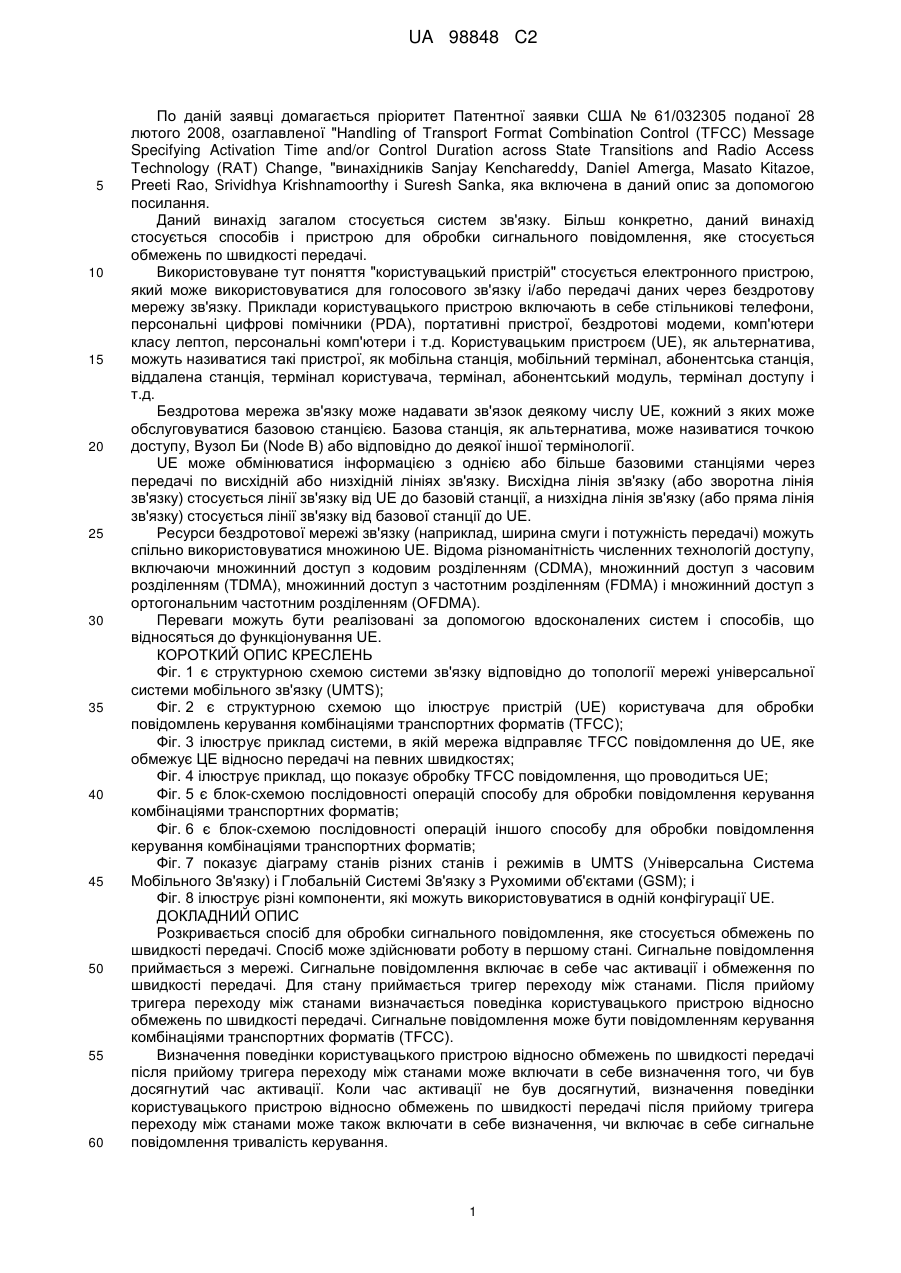

Реферат: Спосіб обробки сигнального повідомлення, яке вказує обмеження по швидкості передачі даних, може включати в себе здійснення роботи в першому стані режиму з’єднання. Спосіб також може включати в себе прийом з мережі сигнального повідомлення. Сигнальне повідомлення може включати в себе час активації, обмеження по швидкості передачі і тривалість керування. Спосіб також може включати в себе прийом ініціюючої події переходу між станами для здійснення роботи у другому стані режиму з’єднання. Спосіб також може включати в себе визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі після прийому тригера переходу між станами режиму з’єднання. UA 98848 C2 (12) UA 98848 C2 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 60 По даній заявці домагається пріоритет Патентної заявки США № 61/032305 поданої 28 лютого 2008, озаглавленої "Handling of Transport Format Combination Control (TFCC) Message Specifying Activation Time and/or Control Duration across State Transitions and Radio Access Technology (RAT) Change, "винахідників Sanjay Kenchareddy, Daniel Amerga, Masato Kitazoe, Preeti Rao, Srividhya Krishnamoorthy і Suresh Sanka, яка включена в даний опис за допомогою посилання. Даний винахід загалом стосується систем зв'язку. Більш конкретно, даний винахід стосується способів і пристрою для обробки сигнального повідомлення, яке стосується обмежень по швидкості передачі. Використовуване тут поняття "користувацький пристрій" стосується електронного пристрою, який може використовуватися для голосового зв'язку і/або передачі даних через бездротову мережу зв'язку. Приклади користувацького пристрою включають в себе стільникові телефони, персональні цифрові помічники (PDA), портативні пристрої, бездротові модеми, комп'ютери класу лептоп, персональні комп'ютери і т.д. Користувацьким пристроєм (UE), як альтернатива, можуть називатися такі пристрої, як мобільна станція, мобільний термінал, абонентська станція, віддалена станція, термінал користувача, термінал, абонентський модуль, термінал доступу і т.д. Бездротова мережа зв'язку може надавати зв'язок деякому числу UE, кожний з яких може обслуговуватися базовою станцією. Базова станція, як альтернатива, може називатися точкою доступу, Вузол Би (Node В) або відповідно до деякої іншої термінології. UE може обмінюватися інформацією з однією або більше базовими станціями через передачі по висхідній або низхідній лініях зв'язку. Висхідна лінія зв'язку (або зворотна лінія зв'язку) стосується лінії зв'язку від UE до базовій станції, а низхідна лінія зв'язку (або пряма лінія зв'язку) стосується лінії зв'язку від базової станції до UE. Ресурси бездротової мережі зв'язку (наприклад, ширина смуги і потужність передачі) можуть спільно використовуватися множиною UE. Відома різноманітність численних технологій доступу, включаючи множинний доступ з кодовим розділенням (CDMA), множинний доступ з часовим розділенням (TDMA), множинний доступ з частотним розділенням (FDMA) і множинний доступ з ортогональним частотним розділенням (OFDMA). Переваги можуть бути реалізовані за допомогою вдосконалених систем і способів, що відносяться до функціонування UE. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 є структурною схемою системи зв'язку відповідно до топології мережі універсальної системи мобільного зв'язку (UMTS); Фіг. 2 є структурною схемою що ілюструє пристрій (UE) користувача для обробки повідомлень керування комбінаціями транспортних форматів (TFCC); Фіг. 3 ілюструє приклад системи, в якій мережа відправляє TFCC повідомлення до UE, яке обмежує ЦЕ відносно передачі на певних швидкостях; Фіг. 4 ілюструє приклад, що показує обробку TFCC повідомлення, що проводиться UE; Фіг. 5 є блок-схемою послідовності операцій способу для обробки повідомлення керування комбінаціями транспортних форматів; Фіг. 6 є блок-схемою послідовності операцій іншого способу для обробки повідомлення керування комбінаціями транспортних форматів; Фіг. 7 показує діаграму станів різних станів і режимів в UMTS (Універсальна Система Мобільного Зв'язку) і Глобальній Системі Зв'язку з Рухомими об'єктами (GSM); і Фіг. 8 ілюструє різні компоненти, які можуть використовуватися в одній конфігурації UE. ДОКЛАДНИЙ ОПИС Розкривається спосіб для обробки сигнального повідомлення, яке стосується обмежень по швидкості передачі. Спосіб може здійснювати роботу в першому стані. Сигнальне повідомлення приймається з мережі. Сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі. Для стану приймається тригер переходу між станами. Після прийому тригера переходу між станами визначається поведінка користувацького пристрою відносно обмежень по швидкості передачі. Сигнальне повідомлення може бути повідомленням керування комбінаціями транспортних форматів (TFCC). Визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі після прийому тригера переходу між станами може включати в себе визначення того, чи був досягнутий час активації. Коли час активації не був досягнутий, визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі після прийому тригера переходу між станами може також включати в себе визначення, чи включає в себе сигнальне повідомлення тривалість керування. 1 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 60 Сигнальне повідомлення може включати в себе тривалість керування. Обмеження по швидкості передачі можуть бути негайно застосовані. Сигнальне повідомлення може не включати в себе тривалість керування. Спосіб може поводитися як якби тривалість керування закінчилася - і зняти обмеження по швидкості передачі. Більше того спосіб може повернутися назад до швидкості передачі, яку користувацький пристрій мав до моменту прийому сигнального повідомлення. Час активації може бути досягнутий. Визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі після прийому тригера переходу між станами може додатково включати в себе визначення того, чи закінчилася тривалість керування, включена в сигнальне повідомлення. Тривалість керування може не закінчитися, і спосіб може поводитися, як якби тривалість керування закінчилася, і зняти обмеження по швидкості передачі. Більш того спосіб може повернутися назад до швидкості передачі, яку користувацький пристрій мав до моменту прийому сигнального повідомлення. Тривалість, керування може закінчитися, і спосіб може повернутися назад до швидкості передачі, яку користувацький пристрій мав до моменту прийому сигнального повідомлення. Першим станом може бути стан CELL_DCH. Обмеження по швидкості передачі можуть застосовуватися до швидкості передачі даних висхідної лінії зв'язку. Розкривається користувацький пристрій, виконаний з можливістю обробки сигнального повідомлення, який стосується обмежень по швидкості передачі. Користувацький пристрій включає в себе процесор і сполучену з процесором схему. Користувацький пристрій здійснює роботу за першому станом. Сигнальне повідомлення приймається з мережі. Сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі. Приймається тригер переходу між станами для здійснення роботи у другому стані. Після прийому тригера переходу між станами визначається поведінка користувацького пристрою відносно обмежень по швидкості передачі. Також розкривається користувацький пристрій, виконаний з можливістю обробки сигнального повідомлення, яке стосується обмежень по швидкості передачі. Користувацький пристрій включає в себе засіб для здійснення роботи в першому стані і засіб для прийому сигнального повідомлення з мережі. Сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі. Користувацький пристрій включає в себе засіб для прийому тригера переходу між станами для того щоб здійснювати роботу у другому стані. Користувацький пристрій також включає в себе засіб для визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі після прийому тригера переходу між станами. Розкривається комп'ютерний програмний продукт для обробки сигнального повідомлення, яке стосується обмежень по швидкості передачі. Комп'ютерний програмний продукт містить машиночитаний носій з розміщеними на йому інструкціями. Інструкції включають в себе код для здійснення роботи в першому стані і код для прийому сигнального повідомлення з мережі. Сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі. Інструкції включають в себе код для прийому тригера переходу між станами для здійснення роботи у другому стані. Інструкції також включають в себе код для визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі після прийому тригера переходу між станами. Далі з посиланням на креслення описуються різні приклади. У нижченаведеному описі, з метою пояснення, численні конкретні подробиці викладаються для того щоб надати вичерпне розуміння одного або більше аспекти. Проте, повинно бути очевидним, що такі аспекти можуть бути виконані на практиці без цих конкретних подробиць. У інших випадках, добре відомі структури і пристрої показані у вигляді структурної схеми, щоб сприяти опису одного або більше прикладів. Фіг. 1 є структурною схемою системи 100 зв'язку з топологією мережі універсальної системи мобільного зв'язку (UMTS). UMTS система може включати в себе пристрій (UE) користувача 102, мережу доступу і базову мережу 106. UE 102 може бути сполучено з мережею доступу, яка в свою чергу сполучена з базовою мережею 106, яка в свою чергу може бути сполучена із зовнішньою мережею (не показана). Як правило, UE 102 є пристроєм, який надає користувачеві можливість доступу до послуг мережі UMTS. UE 102 може бути мобільним пристроєм, таким як стільниковий телефон, стаціонарна станція або іншим терміналом даних. Наприклад, UE 102 може бути радіотерміналом, що використовується для радіозв'язку по радіо (Uu) інтерфейсу 140. Uu інтерфейс 140 є інтерфейсом, за допомогою якого UE 102 одержує доступ до стаціонарних частин системи. 2 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 60 Мережа доступу може включати в себе радіопристрій для доступу до мережі. У системі WCDMA (широкосмуговий множинний доступ з кодовим розділенням), мережею доступу є Універсальна Наземна Мережа Радіодоступа (UTRAN) 130 з радіоінтерфейсом. UTRAN 130 може включати в себе одну або більше підсистем 134 радіомережі (RNC), яка включає в себе щонайменше одну базову станцію або "Вузол В" 136, сполучену з щонайменше одним контролером 134 радіомережі (RNC). RNC 134 може керувати радіоресурсами UTRAN 130. RNC 134a, 134b мережі доступу можуть обмінюватися даними з базовою мережею 106 через інтерфейс 144, який може називатися їй інтерфейсом 144. RNC 134 мережі доступу може обмінюватися даними з Вузлом В 136 через інтерфейс 142, який може називатися lub інтерфейс 142. Uu інтерфейс 140, їй інтерфейс 144 і lub інтерфейс 142 забезпечують міжмережевий обмін між пристроєм від різних постачальників і визначені стандартом 3GPP. Реалізація RNC 134 відрізняється від постачальника до постачальника і з цієї причини буде описана нижче в загальних термінах. RNC 134 може служити як елемент перемикання і керування UTRAN 130. RNC 134 може бути розміщений між lub інтерфейсом 142 і їй інтерфейсом 144. RNC 134 може служити як точка доступу до послуги для всіх послуг, які UTAN 130 надає базовій мережі 106. Наприклад, UTRAN 130 може керувати з'єднанням між базовою мережею 106 і UE 102. RNC 134a, 134b можуть обмінюватися даними один з одним через інтерфейс 146, який може називатися lur інтерфейсом 146, який здійснює м'яку естафетну передачу між стільниками, приєднаними до різних вузлів. RNC 134 і Вузли В 136 можуть обмінюватися даними і бути приєднаними через lub інтерфейс 142. RNC 134 може керувати використанням радіоресурсів кожного Вузла В 136 сполученого з конкретним RNC 134. Кожний Вузол В 136 може керувати однією або більше стільниками і може надавати UE 102 лінію радіозв'язку. Вузол В 136 може виконувати обробку інтерфейсу, таку як кодування і чергування каналу, адаптацію швидкості і розширення. Базова мережа 106 може включати в себе все з можливостей перемикання і маршрутизації для приєднання як до телефонної комутованої мережі загального користування (PSTN) (не показана), так і до мережі передачі даних загального користування (PDN) (не показана). Базова мережа 106 також може включати в себе можливості перемикання і маршрутизації для керування мобільністю і місцеположенням абонента і послуг ідентифікації. Даний винахід, загалом, стосується сигнальних повідомлень, таких як повідомлення керування комбінаціями транспортних форматів (TFCC). Фіг. 2 є структурною схемою, що ілюструє пристрій користувача 202 для обробки повідомлень TFCC. Повідомлення TFCC можуть використовуватися для обмеження UE 202 по передачі на певних швидкостях. Наприклад, повідомлення TFCC може використовуватися мережею для того, щоб обмежити UE 202 по використанню певних Ідентифікаторів Комбінацій Транспортних Фдрматів (TFCI) з повного Набору Комбінацій Транспортних Форматів (TFCS), що може обмежити UE 202 по передачі на певних швидкостях. Повідомлення TFCC розглядаються більш детально нижче у відношенні фіг. 3. UE 202 може включати в себе модуль 210 стану. Модуль 210 стану може включати в себе стани UE 202, коли UE 202 знаходиться в режимі з'єднання з керуванням радіоресурсами UMTS Наземного Радіодоступу (UTRA RRC). Модуль 210 стану може включати в себе стан 212 CELL_DCH. Стан 212 CELL_DCH також може називатися станом виділеного каналу. Модуль 210 стану також може включати в себе стан 214 CELL_FACH. Стан 214 CELL_FACH також може називатися станом каналу з прямим доступом. Модуль 210 стану також може включати в себе стан 216 CELL_PCH. Модуль 210 стану також може включати в себе стан 218 URA_PCH. Стан 216 CELL_PCH і стан 218 URAPCH також можуть називатися станом каналу пошукового виклику або загальним станом. Стани режиму з'єднання UTRA RRC розглядаються більш детально нижче у відношенні фіг. 7. UE 202 також може включати в себе модуль 220 поведінки. Модуль 220 поведінки може визначати те, яким чином UE 202 реагує після прийому повідомлення TFCC. Модуль 220 поведінки може керувати швидкістю 220 передачі даних висхідної лінії зв'язку UE 202. Наприклад, модуль 220 поведінки може обмежити UE 202 відносно передачі на певних швидкостях. Модуль 220 поведінки також може включати в себе таймер 224. Модуль 220 поведінки може використовувати таймер 224 для того, щоб визначити, коли застосувати до швидкості 222 передачі даних висхідної лінії зв'язку обмеження повідомлення TFCC. Наприклад, модуль 220 поведінки може використовувати таймер 224 для того, щоб визначити номер кадру керування (CFN), на якому повинна бути знижена швидкість 222 передачі даних висхідної лінії зв'язку. Модуль 220 поведінки також може використовувати таймер 224 для того, щоб визначати CFN, на якому повинна бути підвищена швидкість 222 передачі даних висхідної 3 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 60 лінії зв'язку після того, як швидкість 222 передачі даних висхідної лінії зв'язку була тимчасово знижена. Модуль 220 поведінки також може використовувати таймер 224 для того, щоб визначити момент, коли застосувати і коли зняти обмеження повідомлення TFCC. Фіг. 3 ілюструє приклад системи 300, в якій мережа 306 відправляє UE 302 повідомлення 350 TFCC. Повідомлення 350 TFCC може включати в себе обмеження 352, які будуть накладені на одне або більше за UE 302. Наприклад, повідомлення 350 TFCC може включати в себе обмеження 352 по швидкості передачі для UE 302. У одній конфігурації обмеження 352 по швидкості передачі для UE 302 можуть включати в себе обмеження на дані висхідній лінії зв'язки для UE 302. Повідомлення 350 TFCC також може включати в себе час 354 активації. Час 354 активації може вказувати номер кадру керування (CFN), на якому UE 302 застосовує обмеження 352 в повідомленні 350 TFCC. Час 354 активації також може називатися часом активації для підмножини TFC. Якщо повідомлення 350 TFCC не визначає час 354 активації, обмеження 352 в повідомленні 350 TFCC можуть бути застосовані, як тільки UE 302 прийняло і обробило повідомлення 350 TFCC. Повідомлення 350 TFCC також може включати в себе тривалість 356 керування. Тривалість 356 керування може вказувати тривалість часу, протягом якого діють обмеження 352 в повідомленні 350 TFCC. Як альтернатива, тривалість 356 керування може вказувати CFN, на якому більше не діють обмеження 352 в повідомленні 350 TFCC. Тривалість 356 керування також може називатися тривалістю керування TFC. Якщо повідомлення 350 TFCC не визначає тривалість 356 керування або повідомлення 350 TFCC не включає в себе тривалість 356 керування, обмеження 352 в повідомленні 350 TFCC можуть застосовуватися до UE 302 доти, поки мережу 306 не просигналізує UE 302 використовувати інше TFCS, або поки UE 302 не перейде в стан IDLE. Мережа 306 може передавати точно таке ж повідомлення 350 TFCC більш ніж одному UE 302. Якщо поведінка UE 302 не визначена, після того як UE 302 приймає повідомлення 350 TFCC, UE, 302 і мережа 306 можуть стати не синхронізованими відносно обмежень TFCI. Це може привести до непоправної помилки RLC і викликати відмову. Фіг. 4 ілюструє приклад, що показує обробку UE 302 повідомлення 350 TFCC. Графік 600 ілюструє швидкість 604 передачі даних UE протягом часу 606. У момент часу ТІ 610 UE 302 може прийняти 608 сигнальне повідомлення 350 для обмеження швидкості 604 передачі даних. Сигнальне повідомлення 350 може включати в себе час 354 активації і тривалість 620 керування. У цьому прикладі час 354 активації є моментом часу Т2 614, а тривалість 620 керування є часом в момент ТЗ 618 мінус час в момент Т2 614. У момент Т2 614, який є часом 354 активації, UE 302 застосовує 612 обмеження 352 сигнального повідомлення 350, і швидкість 604 передачі даних знижується. У момент ТЗ 618 закінчується тривалість 620 керування, і UE 302 знімає 616 обмеження 352 сигнального, повідомлення 350 і збільшує швидкість 604 передачі даних до рівня, на якому вона знаходилася до прийому обмеження 352 сигнального повідомлення. Фіг. 5 є блок-схемою способу 400 для обробки повідомлення 350 керування комбінаціями транспортних форматів. UE 302 може здійснювати-роботу в стані 212 CELL_DCH. UE 302 може прийняти 404 сигнальне повідомлення 350 з мережі 306. Сигнальне повідомлення 350 може вказувати обмеження для UE 302. Наприклад, сигнальне повідомлення 350 може вказувати обмеження на швидкість передачі даних висхідної лінії зв'язку для UE 302. У одній конфігурації сигнальне повідомлення 350 може бути повідомленням 350 TFCC. Сигнальне повідомлення 350 може включати в себе час 354 активації. Сигнальне повідомлення 350 також може включати в себе тривалість 356 керування. Після прийому сигнального повідомлення 350,UE 302 може прийняти 406 тригер переходу між станами для переходу до іншого стану. У одній конфігурації тригер переходу між станами може примусити UE 302 перейти до іншого стану RRC. Стани RRC більш детально розглядаються нижче у відношенні фіг. 7. Після прийому тригеру переходу між станами UE 302 може підготуватися 408 для переходу між станами. У одній конфігурації UE 302 може підтримувати зміну Технології Радіодоступа (RAT) замість тригера переходу між станами. Коли UE 302 підготовлюється 408 для переходу між станами, UE 302 може визначати 410, чи досягнутий час 354 активації. Час 354 активації розглядався вище у відношенні фіг. 3. Якщо час 354 активації не досягнутий, обмеження 352 сигнального повідомлення не застосовуються до UE 302. UE 302 може потім визначати 412, чи включає в себе сигнальне повідомлення 350 тривалість 356 керування. Якщо сигнальне повідомлення 350 включає в себе тривалість 356 керування, UE 302 може поводитися 416, як якби тривалість 356 керування закінчилася, і зняти обмеження 352. Потім UE 302 може повернутися 420 зворотно до Набору Комбінацій Транспортних Форматів (TFCS), в якому UE 302 було до прийому сигнального повідомлення 350. Якщо сигнальне повідомлення 350 не включає в себе тривалість 356 керування, UE 302 може негайно застосувати 414 обмеження 352, включені в сигнальне повідомлення 350. UE 302 4 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 60 може продовжити використовувати TFCI, дозволені повідомленням 350 TFCC, доти, - поки мережа однозначно не переконфігурує набір TFCS або UE 302 не перейде в стан IDLE. Якщо час 354 активації досягнутий, до UE 302 застосовуються обмеження 352 сигнального повідомлення. Потім UE 302 може визначити 418, чи закінчилася тривалість 356 керування, включена в сигнальне повідомлення. Якщо тривалість 356 керування закінчилася, обмеження 352 сигнального повідомлення вже були зняті. UE 302 потім може повернутися 420 зворотно до TFCS, в якому UE 302 було до прийому 404 сигнального повідомлення 350. Якщо тривалість керування не закінчилася, UE 302 може поводитися 416, як якби тривалість 356 керування закінчилася, і UE може зняти обмеження 352. UE 302 також може повернутися 420 зворотно до TFCS, в якому UE 302 було до прийому 404 сигнального повідомлення 350. Фіг. 6 є блок-схемою іншого способу 500 для обробки повідомлення керування комбінаціями транспортних форматів. UE 302 може здійснювати роботу 502 в стані, відмінному від стану 212 CELL_DCH. Наприклад, UE 302 може здійснювати роботу в стані 214 CELL_FACH. UE 302 може прийняти 504 сигнальне повідомлення 350 з мережі 306. Сигнальне повідомлення 350 може вказувати обмеження 352 для UE 302. Наприклад, сигнальне повідомлення 350 може вказувати обмеження 352 на швидкість передачі висхідної лінії зв'язку для UE 302. У одній конфігурації сигнальне повідомлення 350 може бути повідомленням 350 TFCC. Сигнальне повідомлення 350 може включати в себе час 354 активації. Сигнальне повідомлення 350 також може включати в себе тривалість 356 керування. Після прийому 504 сигнального повідомлення 350 в стані, відмінному від стану 212 CELL_DCH, UE 302 може відкинути 506 сигнальне повідомлення 350. Потім UE 302 може указати 508 цю відмову мережі 306. Фіг. 7 показує діаграму стану різних станів і режимів UMTS і Глобальної Системи Зв'язку з Рухомими об'єктами (GSM). Стани і режими, показані на фіг. 7, є усього лише прикладами деяких станів і режимів, в яких може здійснювати роботу UE 302. У момент включення UE 302 може виконувати вибір стільника для того, щоб знайти придатний стільник, від якого приймати послугу. Цей стільник називається стільником надання послуг. UE 302 потім може перейти в режим 702 з'єднання з Керуванням Радіоресурсами (RRC) UMTS Наземного Радіодоступу (UTRA). UE 302 може приймати і/або передавати дані за допомогою мережі UMTS в режимі 702 з'єднання UTRA RRC, в залежності від його стану RRC і конфігурації. Знаходячись в режимі 702 з'єднання UTRA RRC, UE 302 може бути в одному з чотирьох можливих станів RRC: стані 708 CELL_DCH, стані 710 CELL_FACH, стані 706 CELL_PCH або стані 704 URA_PCH. У даному контексті DCH означає виділений транспортний канал, FACH означає канал прямого доступу, РСН означає канал пошукового виклику, a URA означає область реєстрації UTRAN. У стані 708 CELL_DCH, UE 302 може обмінюватися даними з мережею UMTS для голосового виклику або виклику даних через виділені фізичні канали призначені UE 302. У стані 710 CELL_FACH, UE 302 може обмінюватися сигналізацією і низькошвидкісними даними з мережею UMTS через загальний канал, який використовується спільно з іншими UE 302. У стані 706 CELL_PCH і стані 704 URA_PCH, UE 302 може періодично відстежувати РСН для повідомлень системи пошукового виклику і UE 302 не має дозволу на передачу по висхідній лінії зв'язку. У стані 706 CELL_PCH, мережа UMTS знає місцеположення UE 302 на рівні стільнику. UE 302 виконує оновлення стільнику через мережу UMTS всякий раз, коли UE 302 переміщається в новий стільник. У стані 704 URA_PCH, мережа UMTS знає місцеположення UЕ 302 на рівні URA, де URA є сукупністю стільників. UE 302 виконує оновлення URA через мережу UMTS всякий раз, коли UE 302 переміщається в нову URA. UE 302 може оновлювати своє місцеположення більш часто в стані 706 CELL_PCH, чому в стані 704 URA_PCH. UE 302 може перейти з стану 708 CELL_DCH або стану 710 CELL_FACH в інший стан в режимі 702 з'єднання UTRA_RRC за допомогою виконання процедури переконфігурації. UE 302 може перейти між різними конфігураціями в стані 708 CELL_DCH також за допомогою виконання процедури переконфігурації. Мережа UMTS може вказувати UE 302 знаходитися в одному з чотирьох станів RRC в режимі 702 з'єднання UTRA_RRC на основі активності UE 302. Фіг. 8 ілюструє різні компоненти, які можуть використовуватися в одній конфігурації користувацького пристрою (UE) 800. UE 800 може включати в себе процесор або центральний процесор (СРU)/контролер 804. CPU/контролер 804 може бути реалізований мікропроцесором, мікроконтролером, цифровим сигнальним процесором (DSP) або іншим відомим в даній області техніки пристроєм. Пам'ять 810, яка може включати в себе як постійний запам'ятовуючий пристрій (ROM), так і оперативний запам'ятовуючий пристрій (RAM), може надавати інструкції 830 і дану 820 CPU/контролер 804. Пам'ять 810 також може включати в себе блоки 5 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 енергонезалежного оперативного запам'ятовуючого пристрою (NVRAM). CPU/контролер 804, як правило, виконує логічні і арифметичні операції, основані на програмних інструкціях 830, що зберігаються всередині пам'яті 810. Інструкції 830 в пам'яті 810 можуть бути такими, що виконуються для того, щоб реалізувати описані тут способи. Блоки інструкцій 830а і дані 820а проілюстровані як такі, що виконуються або що вважаються в даний момент CPU/контролер 804. Дані 820 в пам'яті 810 можуть включати в себе одне або більше повідомлення 822 керування комбінаціями транспортних форматів (TFC). Кожне повідомлення 822 керування TFC можливо було прийняте по мережі. Дані 820 в пам'яті 810 можуть зберігати повідомлення 822 керування TFC доти, поки повідомлення 822 керування TFC не втратить силу. Як альтернатива, дані 820 в пам'яті 810 можуть зберігати повідомлення 822 керування TFC доти, поки UE 800 не прийме нове повідомлення 822 керування TFC. Повідомлення 822 керування - TFC може включати в себе обмеження 824 що відносяться до UE 800. Наприклад, повідомлення 822 керування TFC може включати в себе обмеження 824 по швидкості передачі даних висхідної лінії зв'язку для UE 800. Повідомлення 822 керування TFC також може включати в себе час 826 активації для підмножини TFC. Час 826 активації для підмножини TFC може вказувати номер кадру керування (CFN), на якому обмеження 824 в повідомленні 822 керування TFC застосовуються до UE 800. Повідомлення 822 керування TFC також може включати в себе тривалість 828 керування TFC. Тривалість 828 керування TFC може вказувати тривалість часу, протягом якого обмеження 824 повідомлення 822 керування TFC є діючими для UE 800. Інструкції 830 в пам'яті 810 можуть включати в себе інструкції 830 для прийому 832 тригерів переходу між станами. Переходи між станами більш детально розглядалися вище у відношенні фіг. 7. Інструкції 830 в пам'яті 810 також можуть включати в себе інструкції 834 для прийому повідомлення керування TFC. Інструкції 830 в пам'яті 810 також можуть включати в себе інструкції 836 для визначення часу активації для події підмножини TFC. Інструкції 830 в пам'яті 810 також можуть включати в себе інструкції 838 для застосування обмежень повідомлення керування TFC в момент часу активації для підмножини TFC для UE 800. Інструкції 830 в пам'яті 810 також можуть включати в себе інструкції 840 для визначення закінчення тривалості керування TFC. Інструкції 830 в пам'яті 810 також можуть включати в себе інструкції 842 для зняття обмежень 824 повідомлення 822 керування TFC по закінченню тривалості 828 керування TFC-. Інструкції 830 в пам'яті 810 також можуть включати в себе інструкції 844 для зняття обмежень 824 повідомлення 822 керування TFC після прийому тригера переходу між станами. Інструкції в пам'яті 810 також можуть включати в себе інструкції 846 для застосування обмежень 824 до моменту досягнення часу 826 активації для підмножини TFC. Інструкції 830 в пам'яті 810 також можуть включати в себе інструкції 848 для повернення зворотно TFCS повідомлення 822 керування, що існувало до прийому TFC. UE може включати в себе головну шину 802 даних, зв'язуючу разом різні схеми. Схеми можуть включати в себе CPU/контролер 804, схему 806 прийому, схему 808 передачі і пам'ять 810. Схема 806 прийому і схема 808 передачі можуть бути сполучені з радіочастотною (RF) схемою (не показана). Схема 806 прийому може обробляти і буферизувати прийняті сигнали до моменту відправки сигналів шині 802 даних. З іншого боку, схема 808 передачі може обробляти і буферизувати дані від шини 802 даних до моменту відправки даних UE 800. CPU/контролер 804 може виконувати функцію керування даними шини 802 даних і додаткове функцію загальної обробки даних, включаючи вміст інструкцій в пам'яті 810. Пам'ять 810 може бути пов'язана з іншою схемою пам'яті (не показана), яка може бути як енергозалежного, так і енергонезалежного типу. Як альтернатива, пам'ять 810 може бути утворена іншими типами схем, такими як EEPROM (постійний запам'ятовуючий пристрій, що програмується і електрично стирається), EPROM (постійний запам'ятовуючий пристрій, що програмується і стирається), ASIC (спеціалізована інтегральна мікросхема), магнітний диск, оптичний диск і іншими добре відомими, у відповідній галузі техніки. Додатково повинно бути зазначено, що процеси відповідні винаходу, як описано, також можуть бути закодовані як машиночитані інструкції, що переносяться на будь-якому машиночитаному носії, відомому у відповідній галузі техніки. У цьому описі винаходу і прикладеній формулі винаходу поняття "машиночитаний носій" стосується будь-якого носія, який бере участь в наданні для виконання інструкцій будь-якому процесору, такому як CPU/контролер 804, показаний і описаний на фіг. 8. Такий носій може бути носієм зберігання і може приймати форму енергозалежного або енергонезалежного носія даних як описано раніше, наприклад, при описі пам'яті 810 на фіг. 8. 6 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 Використовуваний тут термін "визначення" включає в себе широку різноманітність дій, і з цієї причини "визначення" може включати в себе підрахунок, обчислення, обробку, витягання, збір відомостей, пошук (наприклад, пошук в таблиці, базі даних або іншій структурі даних), доступ (наприклад, доступ до даних в пам'яті) і т.п. Також "визначення" може включати в себе рішення, вибірку, вибір, встановлення і т.п. Фраза "на основі" не означає "на основі тільки", якщо інше не визначено явним чином. Іншими словами, фраза "на основі" означає як "на основі тільки", так і "на основі щонайменше". Терміни ", що Використовуються тут код" і "інструкції" повинні інтерпретуватися в широкому значенні, щоб включати в себе будь-який тип машиночитаного(их) оператора(ів). Наприклад, терміни "код" і "інструкції" можуть відноситися до однієї або більше програм, стандартних програм, підпрограм, функцій, процедур і т.д. Різні ілюстративні логічні блоки, модулі і схеми, описані відносно даного винаходу, можуть бути реалізовані або виконані за допомогою процесора загального призначення, цифрового сигнального процесора (DSP), спеціалізованої інтегральної мікросхеми (ASIC), програмованої вентильної матриці (FPGA) або іншого логічного пристрою, що програмується, схеми на дискретних компонентах або транзисторної логічної схеми, дискретних компонентів апаратного забезпечення або будь-яких комбінацій вказаних засобів, розроблених для виконання описаних тут. функцій. Процесор загального призначення може бути мікропроцесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінацією DSP і мікропроцесора, множини мікропроцесорів і одного або більше мікропроцесорів, сполучених з ядром DSP, або будь-якою іншою подібною конфігурацією. Етапи способу або алгоритм, описані відносно даного винаходу, можуть бути реалізовані безпосередньо в апаратному забезпеченні, модулі програмного забезпечення, що виконується процесором або комбінацією того і іншого. Модуль програмного забезпечення може розміщуватися на будь-якому носії даних, який відомий у відповідній галузі техніки. Деякі приклади носіїв даних, які можуть бути використані, включають в себе: пам'ять RAM, флеш пам'ять, пам'ять ROM, пам'ять EPROM, пам'ять EEPROM, регістри, жорсткий диск, знімний диск CD-ROM і т.д. Модуль програмного забезпечення може містити одиничну інструкцію або багато інструкцій і може бути розподілений по декількох різних сегментах коду, по різних програмах і на множині носіїв даних. Носій даних може бути сполучений з процесором таким чином, щоб процесор міг прочитувати інформацію з і записувати інформацію на носій даних. Як альтернатива, носій інформації може бути невід'ємною частиною процесора. Розкриті тут способи містять один або більше етапів або дії для реалізації описаного способу. Етапи способу і/або дії можуть чергуватися один з одним, не відступаючи від об'єму формули винаходу. Іншими словами, доти, поки не вказаний конкретний порядок етапів або дій, порядок і/або використання конкретних етапів і/або дій може змінюватися, не відступаючи від об'єму формули винаходу. Описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, вбудованому програмному забезпеченні або будь-якій їх комбінації. При реалізації в програмному забезпеченні, функції можуть зберігатися як одна або більше за інструкції на машиночитаному носії. Машиночитаний носій може бути будь-яким доступним носієм, доступ до якого можна одержати за допомогою комп'ютера. Як приклад, без обмеження вказаним, машиночитаний носій може містити RAM, ROM, EEPROM, CD-ROM або інший накопичувач на оптичному диску, накопичувач на магнітному диску або інші пристрої зберігання на магнітному носії, або будь-який інший носій, який може використовуватися для перенесення або зберігання бажаного програмного коду у вигляді інструкцій або структур даних, і доступ до якого може бути одержаний за допомогою комп'ютера. Магнітні і немагнітні диски, що використовуються тут, включають в себе компакт диск (CD), лазерний диск, оптичний диск, цифровий диск універсального призначення (DVD), гнучкий магнітний диск і диск Blue-ray, де магнітні диски звичайно відтворюють дані магнітним способом, в той час як немагнітні диски відтворюють дані оптично за допомогою лазера. Програмне забезпечення або інструкції також можуть передаватися через середовище (носій) передачі. Наприклад, якщо програмне забезпечення передається з web-вузла, сервера або іншого віддаленого джерела, використовуючи коаксіальний кабель, волоконно-оптичний кабель, виту пару, цифрову абонентську лінію (DSL) або бездротові технології, такий як інфрачервона, радіо або мікрохвильова, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такий як інфрачервона, радіо або мікрохвильова, все вищеперелічене також включається до складу визначення середовища (носія) передачі. 7 UA 98848 C2 5 10 15 Додатково, повинно бути прийнято до уваги, що засоби для виконання описаних тут способів і технологій, таких як ті, що проілюстровані на фіг. 4 і 5, можуть бути завантажені і/або іншим чином одержані абонентським терміналом і/або базовою станцією, як це застосовно. Наприклад, такий пристрій може бути сполучений з сервером для того, щоб сприяти перенесенню засобів, для виконання описаних тут способів. Як альтернатива, різні описані тут способи можуть надаватися через кошти зберігання (наприклад, оперативний запам'ятовуючий пристрій (RAM), постійний запам'ятовуючий пристрій (ROM), фізичні носії даних, такий як компакт-диск (CD) або гнучкий магнітний диск і т.д.) таким чином, що абонентський термінал і/або базова станція можуть одержувати різні способи шляхом з'єднання з пристроєм або надання засобу зберігання для пристрою. Більше того можуть застосовуватися будь-які інші придатні технології для надання пристрою описаних тут способів і технологій. Повинно бути зрозуміло, що формула винаходу не обмежена певною конфігурацією і компонентами, проілюстрованою вище. Різні модифікації, зміни і варіації можуть бути виконані в конфігурації, функціонуванні і деталях описаних тут систем, способів і пристрою без відхилення від об'єму формули винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Спосіб обробки сигнального повідомлення, яке належить до обмежень по швидкості передачі даних, причому спосіб реалізовується користувацьким пристроєм, і включає етапи, на яких: здійснюють роботу в першому стані режиму з'єднання; приймають з мережі сигнальне повідомлення, причому сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі даних; приймають тригер переходу між станами для здійснення роботи у другому стані режиму з'єднання; і визначають поведінку користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами, причому етап визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами включає визначення, чи був досягнутий час активації. 2. Спосіб за п. 1, в якому сигнальне повідомлення є повідомленням керування комбінаціями транспортних форматів (TFCC). 3. Спосіб за п. 1, в якому, якщо час активації не був досягнутий, етап визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами додатково включає визначення, чи включає всебе сигнальне повідомлення тривалість керування. 4. Спосіб за п. 3, в якому сигнальне повідомлення включає в себе тривалість керування, і додатково включає етап, на якому негайно застосовують обмеження по швидкості передачі даних. 5. Спосіб за п. 3, який, якщо сигнальне повідомлення не включає в себе тривалість керування, додатково включає етапи, на яких забезпечують поведінку, як при закінченні тривалості керування, і знімають обмеження по швидкості передачі даних. 6. Спосіб за п. 5, який додатково включає етап, на якому повертаються назад до швидкості передачі даних, яку мав користувацький пристрій до прийому сигнального повідомлення. 7. Спосіб за п. 1, в якому, якщо був досягнутий час активації, етап визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами додатково включає визначення, чи закінчилася тривалість керування, включена в сигнальне повідомлення. 8. Спосіб за п. 7, який, якщо тривалість керування не закінчилася, додатково включає етапи, на яких забезпечують поведінку як при закінченні тривалості керування, і знімають обмеження по швидкості передачі даних. 9. Спосіб за п. 8, який додатково включає етап, на якому повертаються назад до швидкості передачі даних, яку мав користувацький пристрій до прийому сигнального повідомлення. 10. Спосіб за п. 7, який, якщо тривалість керування закінчилася, додатково включає етап, на якому повертаються назад до швидкості передачі даних, яку мав користувацький пристрій до прийому сигнального повідомлення. 11. Спосіб за п. 1, в якому перший стан режиму з'єднання є станом CELL_DCH. 8 UA 98848 C2 5 10 15 20 25 30 35 40 45 50 55 12. Спосіб за п. 1, в якому обмеження по швидкості передачі даних застосовуються до швидкості передачі даних висхідної лінії зв'язку. 13. Користувацький пристрій, який конфігурований для обробки сигнального повідомлення, яке належить до обмежень по швидкості передачі даних, який містить: процесор; і схему, з'єднану із згаданим процесором, конфігуровану, щоб працювати в першому стані режиму з'єднання; приймати з мережі сигнальне повідомлення, причому сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі даних; приймати тригер переходу між станами для здійснення роботи у другому стані режиму з'єднання; і визначати поведінку користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами, причому визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами додатково включає визначення того, чи був досягнутий час активації. 14. Користувацький пристрій за п. 13, в якому сигнальне повідомлення є повідомленням керування комбінаціями транспортних форматів (TFCC). 15. Користувацький пристрій за п. 13, в якому, якщо час активації не був досягнутий, визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами додатково включає визначення того, чи включає в себе сигнальне повідомлення тривалість керування. 16. Користувацький пристрій за п. 15, в якому сигнальне повідомлення включає в себе тривалість керування, і в якому схема, з'єднана з процесором, додатково конфігурована, щоб негайно застосовувати обмеження по швидкості передачі даних. 17. Користувацький пристрій за п. 15, в якому сигнальне повідомлення не включає в себе тривалість керування, і в якому схема, з'єднана з процесором, додатково конфігурована, щоб здійснювати поведінку, як при закінченні тривалості керування, і знімати обмеження по швидкості передачі даних. 18. Користувацький пристрій за п. 17, в якому схема, з'єднана з процесором, додатково конфігурована, щоб повертатися назад до швидкості передачі даних, яку мав користувацький пристрій до прийому сигнального повідомлення. 19. Користувацький пристрій за п. 13, в якому, якщо був досягнутий час активації, визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами додатково включає визначення того, чи закінчилася тривалість керування, включена в сигнальне повідомлення. 20. Користувацький пристрій за п. 19, в якому, якщо тривалість керування не закінчилася, схема, з'єднана з процесором, додатково конфігурована, щоб здійснювати поведінку, як при закінченні тривалості керування, і знімати обмеження по швидкості передачі даних. 21. Користувацький пристрій за п. 20, в якому схема, з'єднана з процесором, додатково конфігурована, щоб повертатися назад до швидкості передачі даних, яку мав користувацький пристрій до прийому сигнального повідомлення. 22. Користувацький пристрій за п. 19, в якому, якщо тривалість керування закінчилася, схема, з'єднана з процесором, додатково конфігурована, щоб повертатися назад до швидкості передачі даних, яку мав користувацький пристрій до прийому сигнального повідомлення. 23. Користувацький пристрій за п. 13, в якому перший стан режиму з'єднання є станом CELL_DCH. 24. Користувацький пристрій за п. 13, в якому обмеження по швидкості передачі даних застосовуються до швидкості передачі даних висхідної лінії зв'язку. 25. Користувацький пристрій, конфігурований, щоб обробляти сигнальне повідомлення, яке належить до обмежень по швидкості передачі даних, який містить: засіб для здійснення роботи в першому стані режиму з'єднання; засіб для прийому з мережі сигнального повідомлення, причому сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі даних; засіб для прийому тригера переходу між станами для здійснення роботи у другому стані режиму з'єднання; і засіб для визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами, 9 UA 98848 C2 5 10 15 20 25 причому засіб для визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами містить засіб для визначення того, чи був досягнутий час активації. 26. Користувацький пристрій за п. 25, в якому сигнальне повідомлення є повідомленням керування комбінаціями транспортних форматів (TFCC). 27. Користувацький пристрій за п. 25, в якому перший стан режиму з'єднання є станом CELL_DCH. 28. Користувацький пристрій за п. 25, в якому обмеження по швидкості передачі даних застосовуються до швидкості передачі даних висхідної лінії зв'язку. 29. Машиночитаний носій, що містить виконувані комп'ютером інструкції для обробки сигнального повідомлення, яке належить до обмежень по швидкості передачі даних, причому інструкції включають: код для здійснення роботи в першому стані режиму з'єднання; код для прийому з мережі сигнального повідомлення, причому сигнальне повідомлення включає в себе час активації і обмеження по швидкості передачі даних; код для прийому тригера переходу між станами для здійснення роботи у другому стані режиму з'єднання; і код для визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами, причому код для визначення поведінки користувацького пристрою відносно обмежень по швидкості передачі даних після прийому тригера переходу між станами містить код визначення того, чи був досягнутий час активації. 30. Машиночитаний носій за п. 29, в якому сигнальне повідомлення є повідомленням керування комбінаціями транспортних форматів (TFCC). 31. Машиночитаний носій за п. 29, в якому перший стан режиму з'єднання є станом CELL_DCH. 32. Машиночитаний носій за п. 29, в якому обмеження по швидкості передачі даних застосовуються до швидкості передачі даних висхідної лінії зв'язку. 10 UA 98848 C2 11 UA 98848 C2 12 UA 98848 C2 13 UA 98848 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
