Співіснування диференціальних ємнісних антенних портів в системах бездротового ємнісного приймання-передавання сигналів та/або бездротової ємнісної передачі енергії живлення

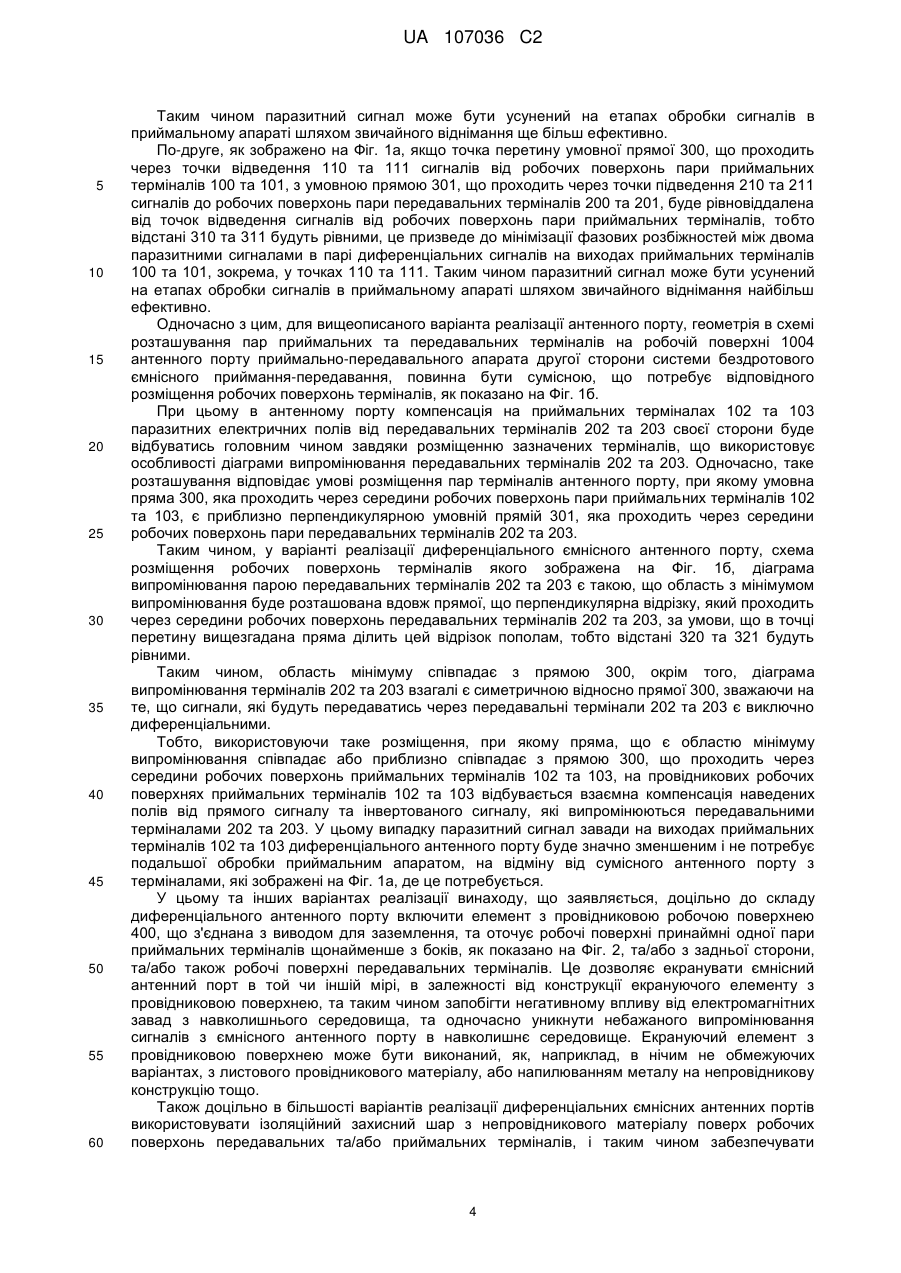

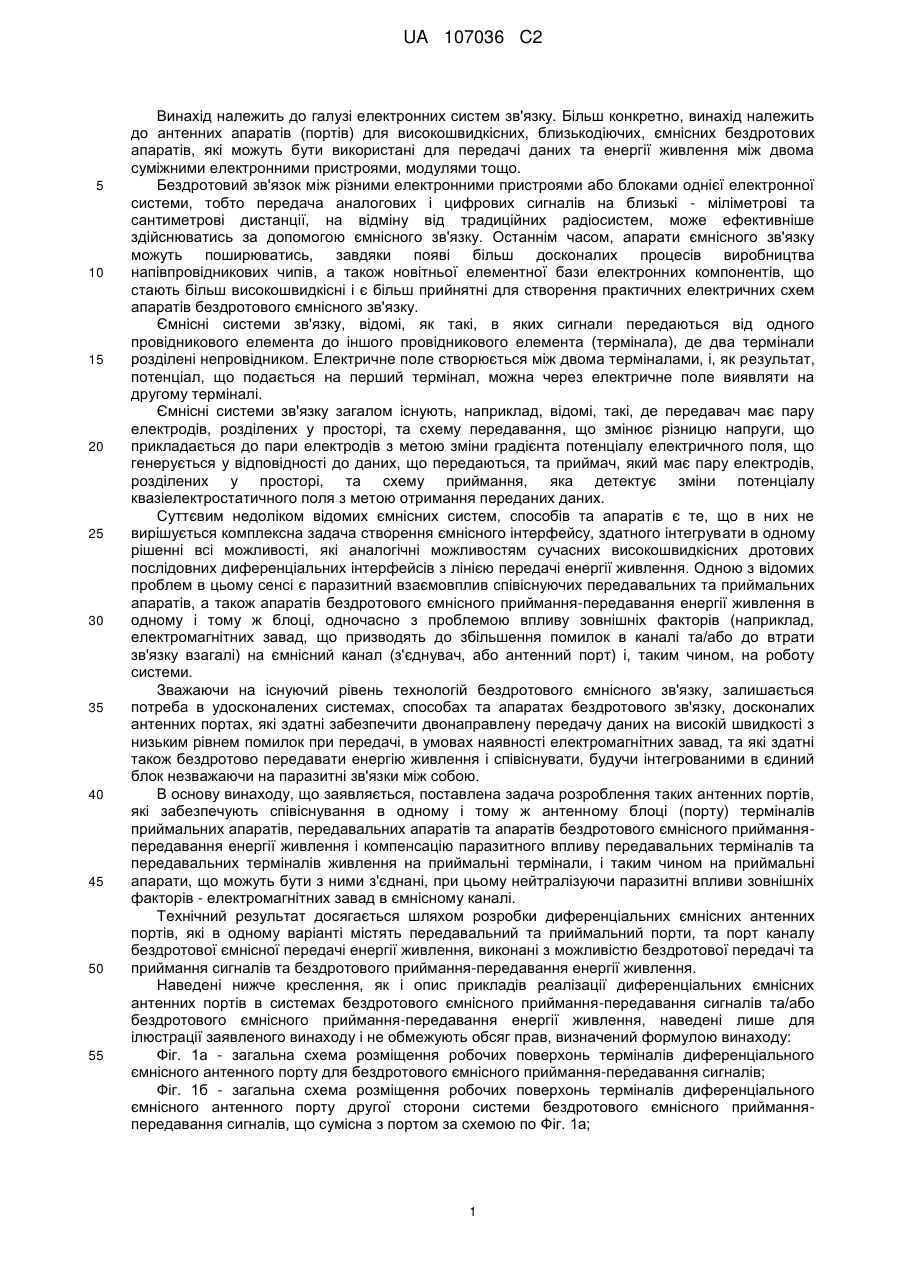

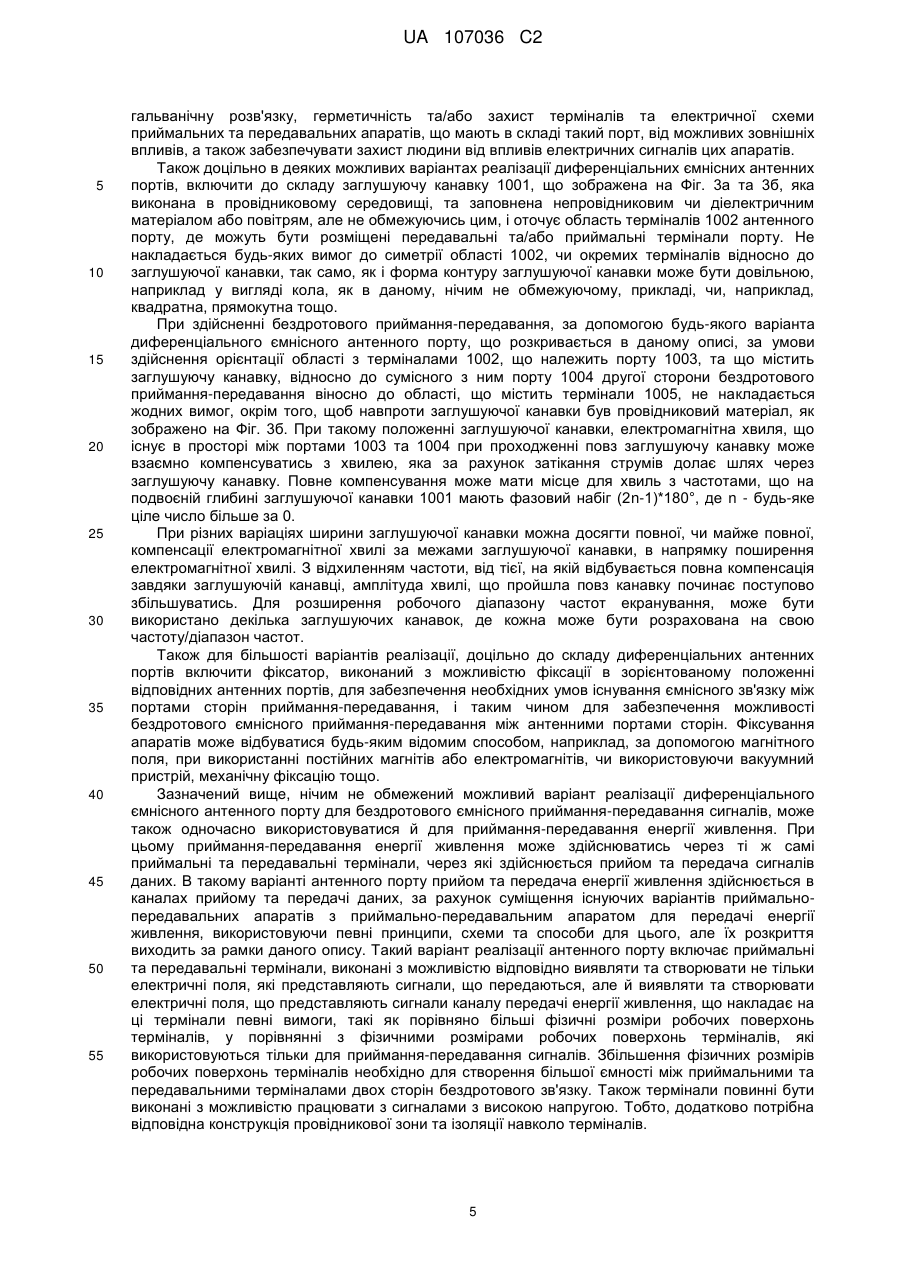

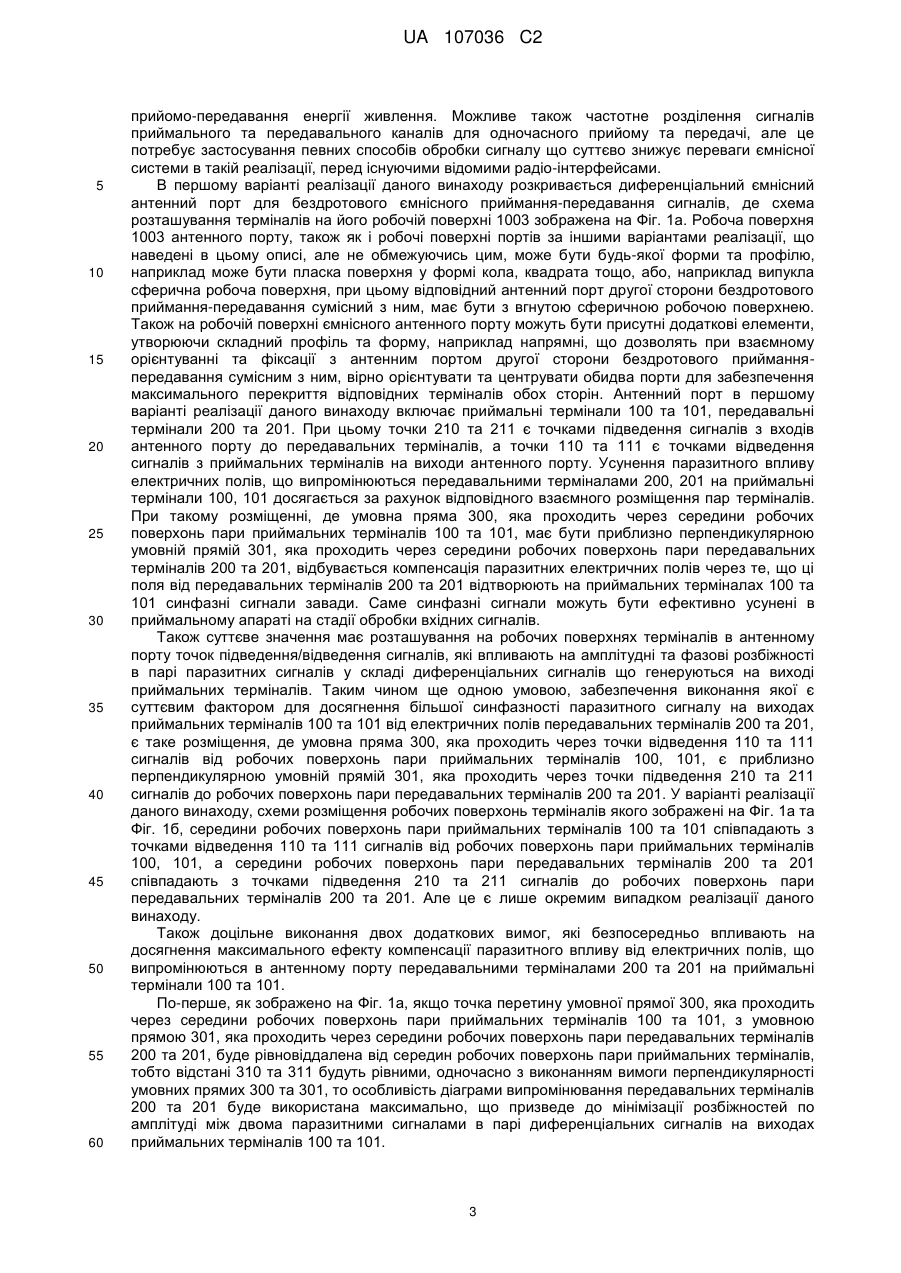

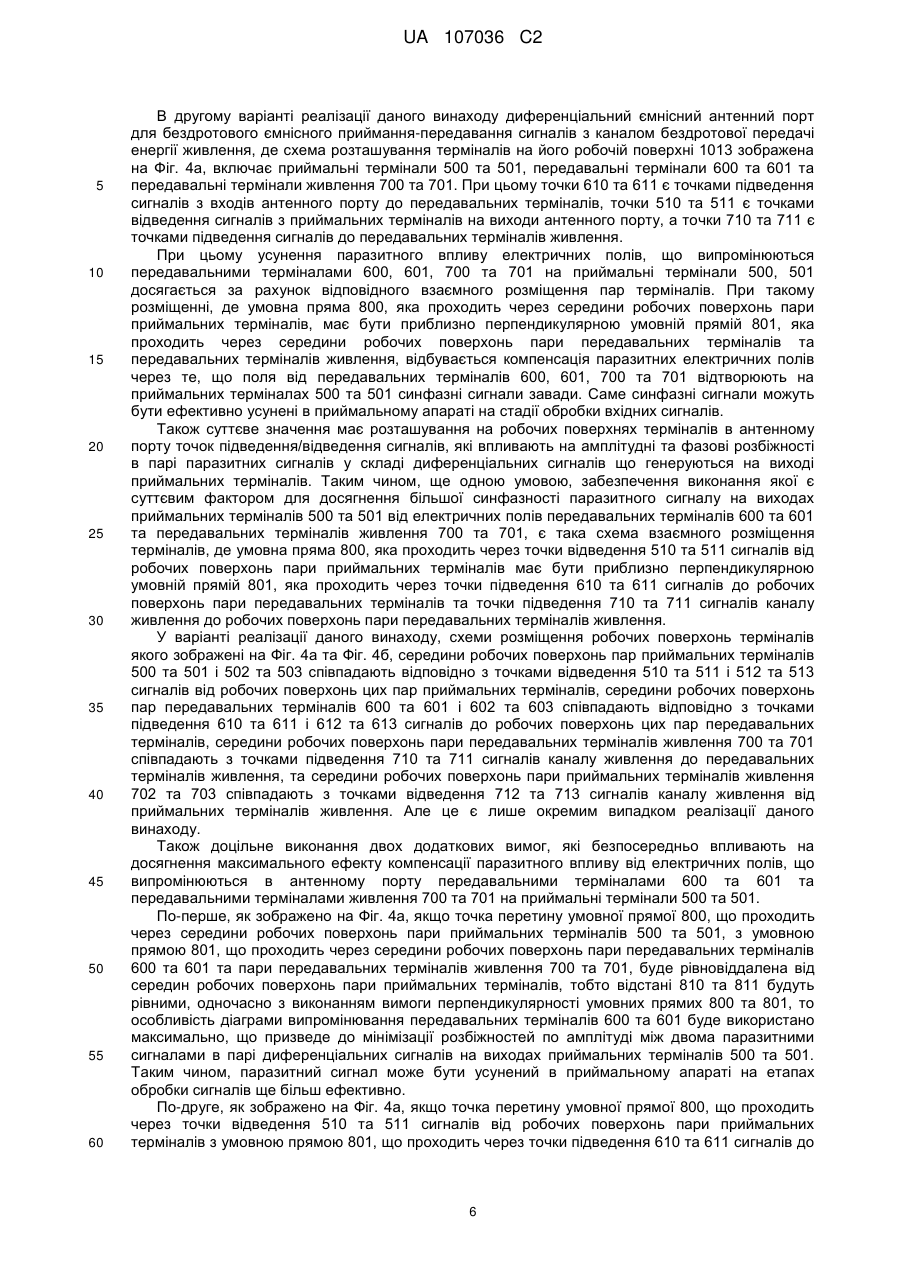

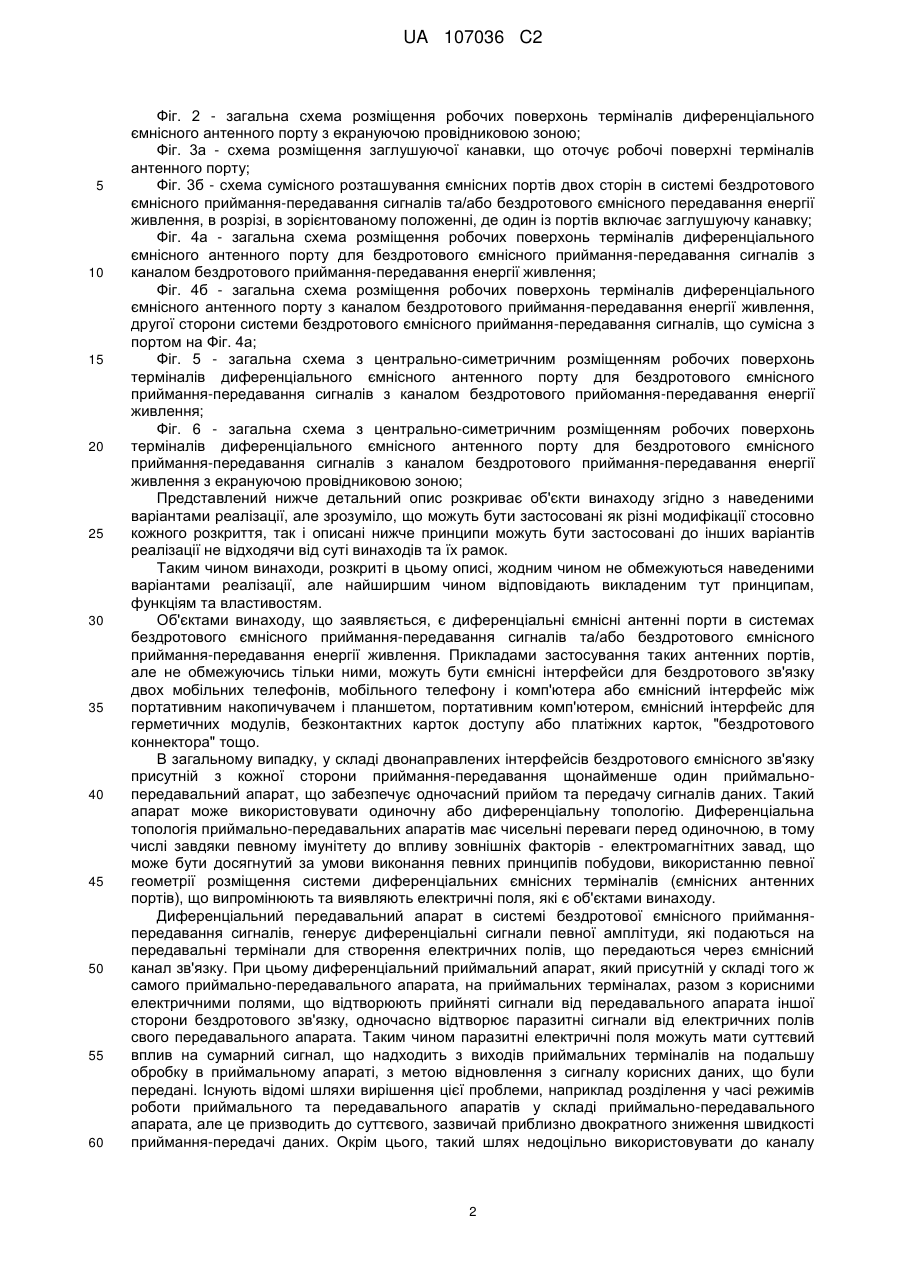

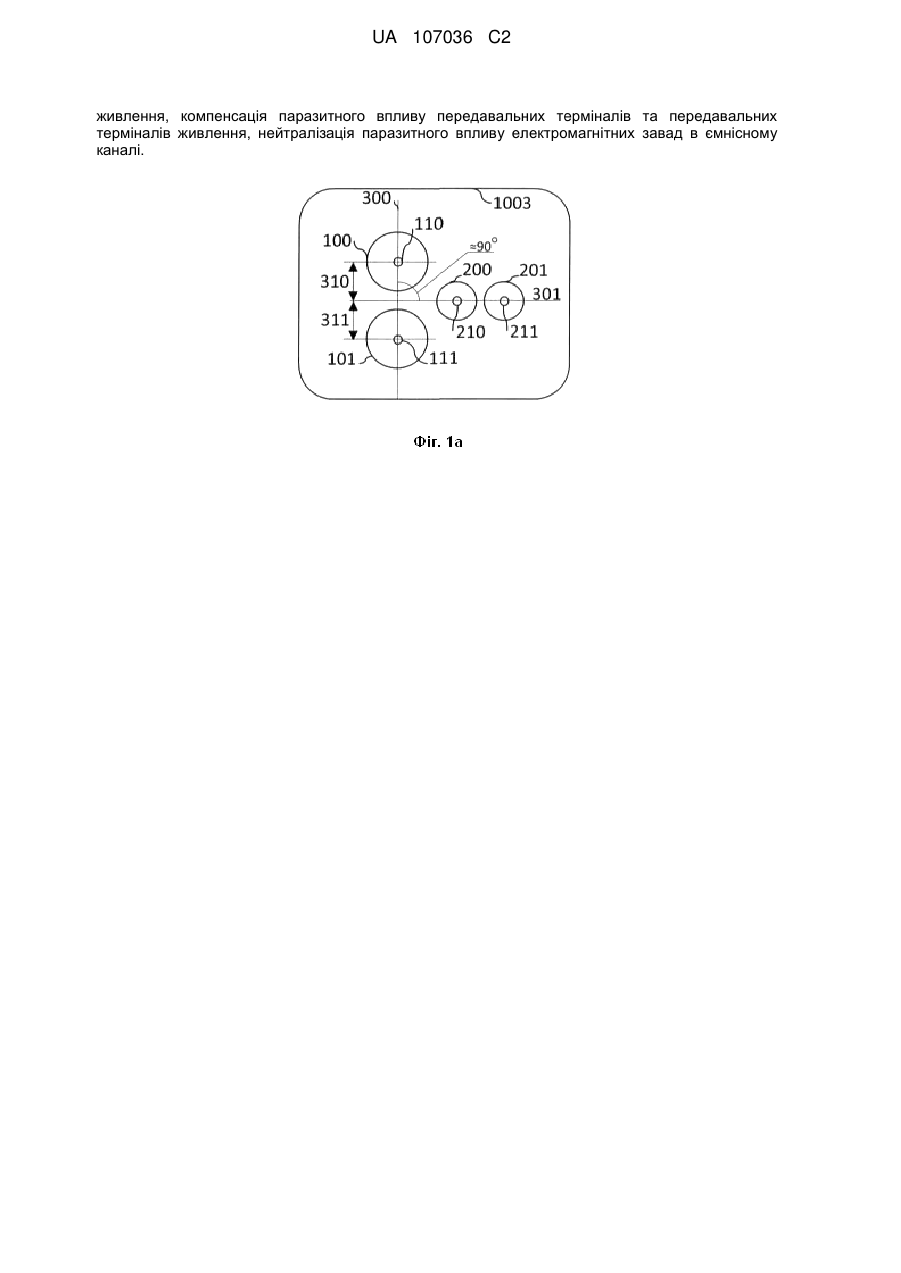

Реферат: Винахід належить до галузі електронних систем зв'язку, а саме до антенних апаратів (портів) для високошвидкісних, близькодіючих, ємнісних бездротових апаратів, які можуть бути використані для передачі даних та енергії живлення між двома суміжними електронними пристроями, модулями тощо. Диференціальні ємнісні антенні порти для бездротового ємнісного приймання-передавання сигналів, що включають передавальний ємнісний порт, виконаний з можливістю створювати електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою передавальних терміналів, з провідниковими робочими поверхнями, з'єднаними в точках підведення сигналів з входами порту, та приймальний ємнісний порт, виконаний з можливістю виявляти електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою приймальних терміналів, з провідниковими робочими поверхнями, з'єднаними в точках відведення сигналів з виходами порту, де провідникові робочі поверхні терміналів ємнісних портів розташовані так, щоб умовна пряма, яка проходить через середини робочих поверхонь принаймні одної пари приймальних терміналів, була приблизно перпендикулярна умовній прямій, яка проходить через середини робочих поверхонь принаймні одної пари передавальних терміналів, або умовна пряма, яка проходить через точки відведення сигналів від робочих поверхонь принаймні одної пари приймальних терміналів була приблизно перпендикулярна умовній прямій, яка проходить через точки підведення сигналів до робочих поверхонь принаймні одної пари передавальних терміналів. Технічним результатом що досягається даним винаходом є забезпечення співіснування в одному і тому ж антенному блоці терміналів приймальних апаратів, передавальних апаратів та апаратів бездротового ємнісного приймання-передавання енергії UA 107036 C2 (12) UA 107036 C2 живлення, компенсація паразитного впливу передавальних терміналів та передавальних терміналів живлення, нейтралізація паразитного впливу електромагнітних завад в ємнісному каналі. UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі електронних систем зв'язку. Більш конкретно, винахід належить до антенних апаратів (портів) для високошвидкісних, близькодіючих, ємнісних бездротових апаратів, які можуть бути використані для передачі даних та енергії живлення між двома суміжними електронними пристроями, модулями тощо. Бездротовий зв'язок між різними електронними пристроями або блоками однієї електронної системи, тобто передача аналогових і цифрових сигналів на близькі - міліметрові та сантиметрові дистанції, на відміну від традиційних радіосистем, може ефективніше здійснюватись за допомогою ємнісного зв'язку. Останнім часом, апарати ємнісного зв'язку можуть поширюватись, завдяки появі більш досконалих процесів виробництва напівпровідникових чипів, а також новітньої елементної бази електронних компонентів, що стають більш високошвидкісні і є більш прийнятні для створення практичних електричних схем апаратів бездротового ємнісного зв'язку. Ємнісні системи зв'язку, відомі, як такі, в яких сигнали передаються від одного провідникового елемента до іншого провідникового елемента (термінала), де два термінали розділені непровідником. Електричне поле створюється між двома терміналами, і, як результат, потенціал, що подається на перший термінал, можна через електричне поле виявляти на другому терміналі. Ємнісні системи зв'язку загалом існують, наприклад, відомі, такі, де передавач має пару електродів, розділених у просторі, та схему передавання, що змінює різницю напруги, що прикладається до пари електродів з метою зміни градієнта потенціалу електричного поля, що генерується у відповідності до даних, що передаються, та приймач, який має пару електродів, розділених у просторі, та схему приймання, яка детектує зміни потенціалу квазіелектростатичного поля з метою отримання переданих даних. Суттєвим недоліком відомих ємнісних систем, способів та апаратів є те, що в них не вирішується комплексна задача створення ємнісного інтерфейсу, здатного інтегрувати в одному рішенні всі можливості, які аналогічні можливостям сучасних високошвидкісних дротових послідовних диференціальних інтерфейсів з лінією передачі енергії живлення. Одною з відомих проблем в цьому сенсі є паразитний взаємовплив співіснуючих передавальних та приймальних апаратів, а також апаратів бездротового ємнісного приймання-передавання енергії живлення в одному і тому ж блоці, одночасно з проблемою впливу зовнішніх факторів (наприклад, електромагнітних завад, що призводять до збільшення помилок в каналі та/або до втрати зв'язку взагалі) на ємнісний канал (з'єднувач, або антенний порт) і, таким чином, на роботу системи. Зважаючи на існуючий рівень технологій бездротового ємнісного зв'язку, залишається потреба в удосконалених системах, способах та апаратах бездротового зв'язку, досконалих антенних портах, які здатні забезпечити двонаправлену передачу даних на високій швидкості з низьким рівнем помилок при передачі, в умовах наявності електромагнітних завад, та які здатні також бездротово передавати енергію живлення і співіснувати, будучи інтегрованими в єдиний блок незважаючи на паразитні зв'язки між собою. В основу винаходу, що заявляється, поставлена задача розроблення таких антенних портів, які забезпечують співіснування в одному і тому ж антенному блоці (порту) терміналів приймальних апаратів, передавальних апаратів та апаратів бездротового ємнісного прийманняпередавання енергії живлення і компенсацію паразитного впливу передавальних терміналів та передавальних терміналів живлення на приймальні термінали, і таким чином на приймальні апарати, що можуть бути з ними з'єднані, при цьому нейтралізуючи паразитні впливи зовнішніх факторів - електромагнітних завад в ємнісному каналі. Технічний результат досягається шляхом розробки диференціальних ємнісних антенних портів, які в одному варіанті містять передавальний та приймальний порти, та порт каналу бездротової ємнісної передачі енергії живлення, виконані з можливістю бездротової передачі та приймання сигналів та бездротового приймання-передавання енергії живлення. Наведені нижче креслення, як і опис прикладів реалізації диференціальних ємнісних антенних портів в системах бездротового ємнісного приймання-передавання сигналів та/або бездротового ємнісного приймання-передавання енергії живлення, наведені лише для ілюстрації заявленого винаходу і не обмежують обсяг прав, визначений формулою винаходу: Фіг. 1а - загальна схема розміщення робочих поверхонь терміналів диференціального ємнісного антенного порту для бездротового ємнісного приймання-передавання сигналів; Фіг. 1б - загальна схема розміщення робочих поверхонь терміналів диференціального ємнісного антенного порту другої сторони системи бездротового ємнісного прийманняпередавання сигналів, що сумісна з портом за схемою по Фіг. 1а; 1 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 - загальна схема розміщення робочих поверхонь терміналів диференціального ємнісного антенного порту з екрануючою провідниковою зоною; Фіг. 3а - схема розміщення заглушуючої канавки, що оточує робочі поверхні терміналів антенного порту; Фіг. 3б - схема сумісного розташування ємнісних портів двох сторін в системі бездротового ємнісного приймання-передавання сигналів та/або бездротового ємнісного передавання енергії живлення, в розрізі, в зорієнтованому положенні, де один із портів включає заглушуючу канавку; Фіг. 4а - загальна схема розміщення робочих поверхонь терміналів диференціального ємнісного антенного порту для бездротового ємнісного приймання-передавання сигналів з каналом бездротового приймання-передавання енергії живлення; Фіг. 4б - загальна схема розміщення робочих поверхонь терміналів диференціального ємнісного антенного порту з каналом бездротового приймання-передавання енергії живлення, другої сторони системи бездротового ємнісного приймання-передавання сигналів, що сумісна з портом на Фіг. 4а; Фіг. 5 - загальна схема з центрально-симетричним розміщенням робочих поверхонь терміналів диференціального ємнісного антенного порту для бездротового ємнісного приймання-передавання сигналів з каналом бездротового прийомання-передавання енергії живлення; Фіг. 6 - загальна схема з центрально-симетричним розміщенням робочих поверхонь терміналів диференціального ємнісного антенного порту для бездротового ємнісного приймання-передавання сигналів з каналом бездротового приймання-передавання енергії живлення з екрануючою провідниковою зоною; Представлений нижче детальний опис розкриває об'єкти винаходу згідно з наведеними варіантами реалізації, але зрозуміло, що можуть бути застосовані як різні модифікації стосовно кожного розкриття, так і описані нижче принципи можуть бути застосовані до інших варіантів реалізації не відходячи від суті винаходів та їх рамок. Таким чином винаходи, розкриті в цьому описі, жодним чином не обмежуються наведеними варіантами реалізації, але найширшим чином відповідають викладеним тут принципам, функціям та властивостям. Об'єктами винаходу, що заявляється, є диференціальні ємнісні антенні порти в системах бездротового ємнісного приймання-передавання сигналів та/або бездротового ємнісного приймання-передавання енергії живлення. Прикладами застосування таких антенних портів, але не обмежуючись тільки ними, можуть бути ємнісні інтерфейси для бездротового зв'язку двох мобільних телефонів, мобільного телефону і комп'ютера або ємнісний інтерфейс між портативним накопичувачем і планшетом, портативним комп'ютером, ємнісний інтерфейс для герметичних модулів, безконтактних карток доступу або платіжних карток, "бездротового коннектора" тощо. В загальному випадку, у складі двонаправлених інтерфейсів бездротового ємнісного зв'язку присутній з кожної сторони приймання-передавання щонайменше один приймальнопередавальний апарат, що забезпечує одночасний прийом та передачу сигналів даних. Такий апарат може використовувати одиночну або диференціальну топологію. Диференціальна топологія приймально-передавальних апаратів має чисельні переваги перед одиночною, в тому числі завдяки певному імунітету до впливу зовнішніх факторів - електромагнітних завад, що може бути досягнутий за умови виконання певних принципів побудови, використанню певної геометрії розміщення системи диференціальних ємнісних терміналів (ємнісних антенних портів), що випромінюють та виявляють електричні поля, які є об'єктами винаходу. Диференціальний передавальний апарат в системі бездротової ємнісного прийманняпередавання сигналів, генерує диференціальні сигнали певної амплітуди, які подаються на передавальні термінали для створення електричних полів, що передаються через ємнісний канал зв'язку. При цьому диференціальний приймальний апарат, який присутній у складі того ж самого приймально-передавального апарата, на приймальних терміналах, разом з корисними електричними полями, що відтворюють прийняті сигнали від передавального апарата іншої сторони бездротового зв'язку, одночасно відтворює паразитні сигнали від електричних полів свого передавального апарата. Таким чином паразитні електричні поля можуть мати суттєвий вплив на сумарний сигнал, що надходить з виходів приймальних терміналів на подальшу обробку в приймальному апараті, з метою відновлення з сигналу корисних даних, що були передані. Існують відомі шляхи вирішення цієї проблеми, наприклад розділення у часі режимів роботи приймального та передавального апаратів у складі приймально-передавального апарата, але це призводить до суттєвого, зазвичай приблизно двократного зниження швидкості приймання-передачі даних. Окрім цього, такий шлях недоцільно використовувати до каналу 2 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 прийомо-передавання енергії живлення. Можливе також частотне розділення сигналів приймального та передавального каналів для одночасного прийому та передачі, але це потребує застосування певних способів обробки сигналу що суттєво знижує переваги ємнісної системи в такій реалізації, перед існуючими відомими радіо-інтерфейсами. В першому варіанті реалізації даного винаходу розкривається диференціальний ємнісний антенний порт для бездротового ємнісного приймання-передавання сигналів, де схема розташування терміналів на його робочій поверхні 1003 зображена на Фіг. 1а. Робоча поверхня 1003 антенного порту, також як і робочі поверхні портів за іншими варіантами реалізації, що наведені в цьому описі, але не обмежуючись цим, може бути будь-якої форми та профілю, наприклад може бути пласка поверхня у формі кола, квадрата тощо, або, наприклад випукла сферична робоча поверхня, при цьому відповідний антенний порт другої сторони бездротового приймання-передавання сумісний з ним, має бути з вгнутою сферичною робочою поверхнею. Також на робочій поверхні ємнісного антенного порту можуть бути присутні додаткові елементи, утворюючи складний профіль та форму, наприклад напрямні, що дозволять при взаємному орієнтуванні та фіксації з антенним портом другої сторони бездротового прийманняпередавання сумісним з ним, вірно орієнтувати та центрувати обидва порти для забезпечення максимального перекриття відповідних терміналів обох сторін. Антенний порт в першому варіанті реалізації даного винаходу включає приймальні термінали 100 та 101, передавальні термінали 200 та 201. При цьому точки 210 та 211 є точками підведення сигналів з входів антенного порту до передавальних терміналів, а точки 110 та 111 є точками відведення сигналів з приймальних терміналів на виходи антенного порту. Усунення паразитного впливу електричних полів, що випромінюються передавальними терміналами 200, 201 на приймальні термінали 100, 101 досягається за рахунок відповідного взаємного розміщення пар терміналів. При такому розміщенні, де умовна пряма 300, яка проходить через середини робочих поверхонь пари приймальних терміналів 100 та 101, має бути приблизно перпендикулярною умовній прямій 301, яка проходить через середини робочих поверхонь пари передавальних терміналів 200 та 201, відбувається компенсація паразитних електричних полів через те, що ці поля від передавальних терміналів 200 та 201 відтворюють на приймальних терміналах 100 та 101 синфазні сигнали завади. Саме синфазні сигнали можуть бути ефективно усунені в приймальному апараті на стадії обробки вхідних сигналів. Також суттєве значення має розташування на робочих поверхнях терміналів в антенному порту точок підведення/відведення сигналів, які впливають на амплітудні та фазові розбіжності в парі паразитних сигналів у складі диференціальних сигналів що генеруються на виході приймальних терміналів. Таким чином ще одною умовою, забезпечення виконання якої є суттєвим фактором для досягнення більшої синфазності паразитного сигналу на виходах приймальних терміналів 100 та 101 від електричних полів передавальних терміналів 200 та 201, є таке розміщення, де умовна пряма 300, яка проходить через точки відведення 110 та 111 сигналів від робочих поверхонь пари приймальних терміналів 100, 101, є приблизно перпендикулярною умовній прямій 301, яка проходить через точки підведення 210 та 211 сигналів до робочих поверхонь пари передавальних терміналів 200 та 201. У варіанті реалізації даного винаходу, схеми розміщення робочих поверхонь терміналів якого зображені на Фіг. 1а та Фіг. 1б, середини робочих поверхонь пари приймальних терміналів 100 та 101 співпадають з точками відведення 110 та 111 сигналів від робочих поверхонь пари приймальних терміналів 100, 101, а середини робочих поверхонь пари передавальних терміналів 200 та 201 співпадають з точками підведення 210 та 211 сигналів до робочих поверхонь пари передавальних терміналів 200 та 201. Але це є лише окремим випадком реалізації даного винаходу. Також доцільне виконання двох додаткових вимог, які безпосередньо впливають на досягнення максимального ефекту компенсації паразитного впливу від електричних полів, що випромінюються в антенному порту передавальними терміналами 200 та 201 на приймальні термінали 100 та 101. По-перше, як зображено на Фіг. 1а, якщо точка перетину умовної прямої 300, яка проходить через середини робочих поверхонь пари приймальних терміналів 100 та 101, з умовною прямою 301, яка проходить через середини робочих поверхонь пари передавальних терміналів 200 та 201, буде рівновіддалена від середин робочих поверхонь пари приймальних терміналів, тобто відстані 310 та 311 будуть рівними, одночасно з виконанням вимоги перпендикулярності умовних прямих 300 та 301, то особливість діаграми випромінювання передавальних терміналів 200 та 201 буде використана максимально, що призведе до мінімізації розбіжностей по амплітуді між двома паразитними сигналами в парі диференціальних сигналів на виходах приймальних терміналів 100 та 101. 3 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 Таким чином паразитний сигнал може бути усунений на етапах обробки сигналів в приймальному апараті шляхом звичайного віднімання ще більш ефективно. По-друге, як зображено на Фіг. 1а, якщо точка перетину умовної прямої 300, що проходить через точки відведення 110 та 111 сигналів від робочих поверхонь пари приймальних терміналів 100 та 101, з умовною прямою 301, що проходить через точки підведення 210 та 211 сигналів до робочих поверхонь пари передавальних терміналів 200 та 201, буде рівновіддалена від точок відведення сигналів від робочих поверхонь пари приймальних терміналів, тобто відстані 310 та 311 будуть рівними, це призведе до мінімізації фазових розбіжностей між двома паразитними сигналами в парі диференціальних сигналів на виходах приймальних терміналів 100 та 101, зокрема, у точках 110 та 111. Таким чином паразитний сигнал може бути усунений на етапах обробки сигналів в приймальному апараті шляхом звичайного віднімання найбільш ефективно. Одночасно з цим, для вищеописаного варіанта реалізації антенного порту, геометрія в схемі розташування пар приймальних та передавальних терміналів на робочій поверхні 1004 антенного порту приймально-передавального апарата другої сторони системи бездротового ємнісного приймання-передавання, повинна бути сумісною, що потребує відповідного розміщення робочих поверхонь терміналів, як показано на Фіг. 1б. При цьому в антенному порту компенсація на приймальних терміналах 102 та 103 паразитних електричних полів від передавальних терміналів 202 та 203 своєї сторони буде відбуватись головним чином завдяки розміщенню зазначених терміналів, що використовує особливості діаграми випромінювання передавальних терміналів 202 та 203. Одночасно, таке розташування відповідає умові розміщення пар терміналів антенного порту, при якому умовна пряма 300, яка проходить через середини робочих поверхонь пари приймальних терміналів 102 та 103, є приблизно перпендикулярною умовній прямій 301, яка проходить через середини робочих поверхонь пари передавальних терміналів 202 та 203. Таким чином, у варіанті реалізації диференціального ємнісного антенного порту, схема розміщення робочих поверхонь терміналів якого зображена на Фіг. 1б, діаграма випромінювання парою передавальних терміналів 202 та 203 є такою, що область з мінімумом випромінювання буде розташована вдовж прямої, що перпендикулярна відрізку, який проходить через середини робочих поверхонь передавальних терміналів 202 та 203, за умови, що в точці перетину вищезгадана пряма ділить цей відрізок пополам, тобто відстані 320 та 321 будуть рівними. Таким чином, область мінімуму співпадає з прямою 300, окрім того, діаграма випромінювання терміналів 202 та 203 взагалі є симетричною відносно прямої 300, зважаючи на те, що сигнали, які будуть передаватись через передавальні термінали 202 та 203 є виключно диференціальними. Тобто, використовуючи таке розміщення, при якому пряма, що є областю мінімуму випромінювання співпадає або приблизно співпадає з прямою 300, що проходить через середини робочих поверхонь приймальних терміналів 102 та 103, на провідникових робочих поверхнях приймальних терміналів 102 та 103 відбувається взаємна компенсація наведених полів від прямого сигналу та інвертованого сигналу, які випромінюються передавальними терміналами 202 та 203. У цьому випадку паразитний сигнал завади на виходах приймальних терміналів 102 та 103 диференціального антенного порту буде значно зменшеним і не потребує подальшої обробки приймальним апаратом, на відміну від сумісного антенного порту з терміналами, які зображені на Фіг. 1а, де це потребується. У цьому та інших варіантах реалізації винаходу, що заявляється, доцільно до складу диференціального антенного порту включити елемент з провідниковою робочою поверхнею 400, що з'єднана з виводом для заземлення, та оточує робочі поверхні принаймні одної пари приймальних терміналів щонайменше з боків, як показано на Фіг. 2, та/або з задньої сторони, та/або також робочі поверхні передавальних терміналів. Це дозволяє екранувати ємнісний антенний порт в той чи іншій мірі, в залежності від конструкції екрануючого елементу з провідниковою поверхнею, та таким чином запобігти негативному впливу від електромагнітних завад з навколишнього середовища, та одночасно уникнути небажаного випромінювання сигналів з ємнісного антенного порту в навколишнє середовище. Екрануючий елемент з провідниковою поверхнею може бути виконаний, як, наприклад, в нічим не обмежуючих варіантах, з листового провідникового матеріалу, або напилюванням металу на непровідникову конструкцію тощо. Також доцільно в більшості варіантів реалізації диференціальних ємнісних антенних портів використовувати ізоляційний захисний шар з непровідникового матеріалу поверх робочих поверхонь передавальних та/або приймальних терміналів, і таким чином забезпечувати 4 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 гальванічну розв'язку, герметичність та/або захист терміналів та електричної схеми приймальних та передавальних апаратів, що мають в складі такий порт, від можливих зовнішніх впливів, а також забезпечувати захист людини від впливів електричних сигналів цих апаратів. Також доцільно в деяких можливих варіантах реалізації диференціальних ємнісних антенних портів, включити до складу заглушуючу канавку 1001, що зображена на Фіг. 3а та 3б, яка виконана в провідниковому середовищі, та заповнена непровідниковим чи діелектричним матеріалом або повітрям, але не обмежуючись цим, і оточує область терміналів 1002 антенного порту, де можуть бути розміщені передавальні та/або приймальні термінали порту. Не накладається будь-яких вимог до симетрії області 1002, чи окремих терміналів відносно до заглушуючої канавки, так само, як і форма контуру заглушуючої канавки може бути довільною, наприклад у вигляді кола, як в даному, нічим не обмежуючому, прикладі, чи, наприклад, квадратна, прямокутна тощо. При здійсненні бездротового приймання-передавання, за допомогою будь-якого варіанта диференціального ємнісного антенного порту, що розкривається в даному описі, за умови здійснення орієнтації області з терміналами 1002, що належить порту 1003, та що містить заглушуючу канавку, відносно до сумісного з ним порту 1004 другої сторони бездротового приймання-передавання віносно до області, що містить термінали 1005, не накладається жодних вимог, окрім того, щоб навпроти заглушуючої канавки був провідниковий матеріал, як зображено на Фіг. 3б. При такому положенні заглушуючої канавки, електромагнітна хвиля, що існує в просторі між портами 1003 та 1004 при проходженні повз заглушуючу канавку може взаємно компенсуватись з хвилею, яка за рахунок затікання струмів долає шлях через заглушуючу канавку. Повне компенсування може мати місце для хвиль з частотами, що на подвоєній глибині заглушуючої канавки 1001 мають фазовий набіг (2n-1)*180°, де n - будь-яке ціле число більше за 0. При різних варіаціях ширини заглушуючої канавки можна досягти повної, чи майже повної, компенсації електромагнітної хвилі за межами заглушуючої канавки, в напрямку поширення електромагнітної хвилі. З відхиленням частоти, від тієї, на якій відбувається повна компенсація завдяки заглушуючій канавці, амплітуда хвилі, що пройшла повз канавку починає поступово збільшуватись. Для розширення робочого діапазону частот екранування, може бути використано декілька заглушуючих канавок, де кожна може бути розрахована на свою частоту/діапазон частот. Також для більшості варіантів реалізації, доцільно до складу диференціальних антенних портів включити фіксатор, виконаний з можливістю фіксації в зорієнтованому положенні відповідних антенних портів, для забезпечення необхідних умов існування ємнісного зв'язку між портами сторін приймання-передавання, і таким чином для забезпечення можливості бездротового ємнісного приймання-передавання між антенними портами сторін. Фіксування апаратів може відбуватися будь-яким відомим способом, наприклад, за допомогою магнітного поля, при використанні постійних магнітів або електромагнітів, чи використовуючи вакуумний пристрій, механічну фіксацію тощо. Зазначений вище, нічим не обмежений можливий варіант реалізації диференціального ємнісного антенного порту для бездротового ємнісного приймання-передавання сигналів, може також одночасно використовуватися й для приймання-передавання енергії живлення. При цьому приймання-передавання енергії живлення може здійснюватись через ті ж самі приймальні та передавальні термінали, через які здійснюється прийом та передача сигналів даних. В такому варіанті антенного порту прийом та передача енергії живлення здійснюється в каналах прийому та передачі даних, за рахунок суміщення існуючих варіантів приймальнопередавальних апаратів з приймально-передавальним апаратом для передачі енергії живлення, використовуючи певні принципи, схеми та способи для цього, але їх розкриття виходить за рамки даного опису. Такий варіант реалізації антенного порту включає приймальні та передавальні термінали, виконані з можливістю відповідно виявляти та створювати не тільки електричні поля, які представляють сигнали, що передаються, але й виявляти та створювати електричні поля, що представляють сигнали каналу передачі енергії живлення, що накладає на ці термінали певні вимоги, такі як порівняно більші фізичні розміри робочих поверхонь терміналів, у порівнянні з фізичними розмірами робочих поверхонь терміналів, які використовуються тільки для приймання-передавання сигналів. Збільшення фізичних розмірів робочих поверхонь терміналів необхідно для створення більшої ємності між приймальними та передавальними терміналами двох сторін бездротового зв'язку. Також термінали повинні бути виконані з можливістю працювати з сигналами з високою напругою. Тобто, додатково потрібна відповідна конструкція провідникової зони та ізоляції навколо терміналів. 5 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 В другому варіанті реалізації даного винаходу диференціальний ємнісний антенний порт для бездротового ємнісного приймання-передавання сигналів з каналом бездротової передачі енергії живлення, де схема розташування терміналів на його робочій поверхні 1013 зображена на Фіг. 4а, включає приймальні термінали 500 та 501, передавальні термінали 600 та 601 та передавальні термінали живлення 700 та 701. При цьому точки 610 та611 є точками підведення сигналів з входів антенного порту до передавальних терміналів, точки 510 та 511 є точками відведення сигналів з приймальних терміналів на виходи антенного порту, а точки 710 та 711 є точками підведення сигналів до передавальних терміналів живлення. При цьому усунення паразитного впливу електричних полів, що випромінюються передавальними терміналами 600, 601, 700 та 701 на приймальні термінали 500, 501 досягається за рахунок відповідного взаємного розміщення пар терміналів. При такому розміщенні, де умовна пряма 800, яка проходить через середини робочих поверхонь пари приймальних терміналів, має бути приблизно перпендикулярною умовній прямій 801, яка проходить через середини робочих поверхонь пари передавальних терміналів та передавальних терміналів живлення, відбувається компенсація паразитних електричних полів через те, що поля від передавальних терміналів 600, 601, 700 та 701 відтворюють на приймальних терміналах 500 та 501 синфазні сигнали завади. Саме синфазні сигнали можуть бути ефективно усунені в приймальному апараті на стадії обробки вхідних сигналів. Також суттєве значення має розташування на робочих поверхнях терміналів в антенному порту точок підведення/відведення сигналів, які впливають на амплітудні та фазові розбіжності в парі паразитних сигналів у складі диференціальних сигналів що генеруються на виході приймальних терміналів. Таким чином, ще одною умовою, забезпечення виконання якої є суттєвим фактором для досягнення більшої синфазності паразитного сигналу на виходах приймальних терміналів 500 та 501 від електричних полів передавальних терміналів 600 та 601 та передавальних терміналів живлення 700 та 701, є така схема взаємного розміщення терміналів, де умовна пряма 800, яка проходить через точки відведення 510 та 511 сигналів від робочих поверхонь пари приймальних терміналів має бути приблизно перпендикулярною умовній прямій 801, яка проходить через точки підведення 610 та 611 сигналів до робочих поверхонь пари передавальних терміналів та точки підведення 710 та 711 сигналів каналу живлення до робочих поверхонь пари передавальних терміналів живлення. У варіанті реалізації даного винаходу, схеми розміщення робочих поверхонь терміналів якого зображені на Фіг. 4а та Фіг. 4б, середини робочих поверхонь пар приймальних терміналів 500 та 501 і 502 та 503 співпадають відповідно з точками відведення 510 та 511 і 512 та 513 сигналів від робочих поверхонь цих пар приймальних терміналів, середини робочих поверхонь пар передавальних терміналів 600 та 601 і 602 та 603 співпадають відповідно з точками підведення 610 та 611 і 612 та 613 сигналів до робочих поверхонь цих пар передавальних терміналів, середини робочих поверхонь пари передавальних терміналів живлення 700 та 701 співпадають з точками підведення 710 та 711 сигналів каналу живлення до передавальних терміналів живлення, та середини робочих поверхонь пари приймальних терміналів живлення 702 та 703 співпадають з точками відведення 712 та 713 сигналів каналу живлення від приймальних терміналів живлення. Але це є лише окремим випадком реалізації даного винаходу. Також доцільне виконання двох додаткових вимог, які безпосередньо впливають на досягнення максимального ефекту компенсації паразитного впливу від електричних полів, що випромінюються в антенному порту передавальними терміналами 600 та 601 та передавальними терміналами живлення 700 та 701 на приймальні термінали 500 та 501. По-перше, як зображено на Фіг. 4а, якщо точка перетину умовної прямої 800, що проходить через середини робочих поверхонь пари приймальних терміналів 500 та 501, з умовною прямою 801, що проходить через середини робочих поверхонь пари передавальних терміналів 600 та 601 та пари передавальних терміналів живлення 700 та 701, буде рівновіддалена від середин робочих поверхонь пари приймальних терміналів, тобто відстані 810 та 811 будуть рівними, одночасно з виконанням вимоги перпендикулярності умовних прямих 800 та 801, то особливість діаграми випромінювання передавальних терміналів 600 та 601 буде використано максимально, що призведе до мінімізації розбіжностей по амплітуді між двома паразитними сигналами в парі диференціальних сигналів на виходах приймальних терміналів 500 та 501. Таким чином, паразитний сигнал може бути усунений в приймальному апараті на етапах обробки сигналів ще більш ефективно. По-друге, як зображено на Фіг. 4а, якщо точка перетину умовної прямої 800, що проходить через точки відведення 510 та 511 сигналів від робочих поверхонь пари приймальних терміналів з умовною прямою 801, що проходить через точки підведення 610 та 611 сигналів до 6 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 робочих поверхонь пари передавальних терміналів та точки підведення 710 та 711 сигналів каналу живлення до робочих поверхонь пари передавальних терміналів живлення, буде рівновіддалена від точок відведення сигналів від робочих поверхонь пари приймальних терміналів, тобто відстані 810 та 811 будуть рівними, це призведе до мінімізації фазових розбіжностей між двома паразитними сигналами в парі диференціальних сигналів на виходах приймальних терміналів 500 та 501, що з'єднані з точками 510 та 511. Таким чином паразитний сигнал може бути усунений на етапах обробки сигналів в приймальному апараті шляхом звичайного віднімання ще більш ефективно. Одночасно з цим, для вищеописаного приклада реалізації антенного порту, геометрія в схемі розташування пар приймальних терміналів, передавальних терміналів та приймальних терміналів живлення антенного порту приймально-передавального апарата з каналом бездротового приймання енергії живлення, з іншої сторони бездротового ємнісного прийманняпередавання, повинна бути сумісною, що потребує відповідного розміщення робочих поверхонь терміналів на робочій поверхні 1014 порту, як показано на Фіг. 4б. При цьому в антенному порту компенсація на приймальних терміналах 502 та 503, як і компенсація для приймальних терміналів живлення 702 та 703, паразитних електричних полів від передавальних терміналів 602 та 603 своєї сторони буде відбуватись головним чином завдяки розміщенню, що використовує особливості діаграми випромінювання передавальних терміналів 602 та 603. Одночасно, таке розташування відповідає умові розміщення пар терміналів антенного порту, при якому умовна пряма 800, яка проходить через середини робочих поверхонь пари приймальних терміналів 502 та 503, та приймальних терміналів живлення 702 та 703, має бути приблизно перпендикулярною умовній прямій 801, яка проходить через середини робочих поверхонь пари передавальних терміналів 602 та 603. Таким чином, в диференціальному ємнісному антенному порту з каналом бездротового приймання енергії живлення, де схема розміщення робочих поверхонь терміналів на робочій поверхні 1014 порту зображена на Фіг. 4б, діаграма випромінювання парою передавальних терміналів 602 та 603 така, що область з мінімумом випромінювання буде розташована вдовж прямої, що перпендикулярна відрізку, який проходить через середини робочих поверхонь передавальних терміналів 602 та 603, за умови, що в точці перетину вищезгадана пряма ділить цей відрізок пополам, тобто відстані 820 та 821 будуть рівними. Таким чином, область мінімуму співпадає з прямою 800, окрім того, діаграма випромінювання терміналів 602 та 603 взагалі симетрична відносно прямої 800, зважаючи на те, що сигнали, які передаються через передавальні термінали 602 та 603 є виключно диференціальними. Тобто, використовуючи таке розміщення, при якому пряма, що є областю мінімуму випромінювання співпадає або приблизно співпадає з прямою 800, що проходить через середини робочих поверхонь приймальних терміналів 502 та 503 та приймальних терміналів живлення 702 та 703, на провідникових робочих поверхнях приймальних терміналів 502, 503, 702 та 703 відбувається взаємна компенсація наведених полів від прямого сигналу та інвертованого сигналу, що випромінюються передавальними терміналами 602 та 603. У результаті отримуємо те, що паразитний сигнал завади на виходах приймальних терміналів 502 та 503 диференціального антенного порту з каналом живлення буде значно зменшеним і без подальшої обробки приймальним апаратом, на відміну від сумісного антенного порту з каналом передачі живлення з терміналами, які показані на Фіг. 4а, де це потребується. В таких та інших варіантах реалізації, доцільно до складу диференціального антенного порту з каналом живлення, включити елемент з провідниковою робочою поверхнею, що з'єднана з виводом для заземлення, та оточує робочі поверхні принаймні одної пари приймальних терміналів щонайменше з боків, та/або з задньої сторони, та/або також робочі поверхні передавальних терміналів. Також доцільно в більшості варіантів реалізації диференціальних ємнісних антенних портів з каналом живлення використовувати ізоляційний захисний шар з непровідникового матеріалу поверх робочих поверхонь передавальних та/або приймальних терміналів та/або приймальних терміналів живлення та/або передавальних терміналів живлення, і таким чином забезпечувати гальванічну розв'язку, герметичність та/або захист терміналів та електричної схеми апаратів, що мають в складі такий порт, від можливих зовнішніх впливів, а також забезпечувати захист людини від впливів електричних сигналів цих апаратів. Також доцільно в деяких можливих варіантах реалізації диференціальних ємнісних антенних портів з каналом живлення, включити до складу заглушуючу канавку 1001, що зображена на Фіг. 3а та 3б, яка виконана в провідниковому середовищі, та заповнена непровідниковим чи діелектричним матеріалом або повітрям, але не обмежуючись цим, і оточує область терміналів 1002 антенного порту, де можуть бути розміщені передавальні та/або приймальні термінали та/або приймальні термінали живлення та/або передавальні термінали живлення порту. 7 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 Також для більшості варіантів реалізації, доцільно до складу диференціальних антенних портів з каналом живлення включити фіксатор, виконаний з можливістю фіксації в зорієнтованому положенні відповідних антенних портів, для забезпечення необхідних умов існування ємнісного зв'язку між портами сторін приймання-передавання даних та живлення, і таким чином для забезпечення можливості бездротового ємнісного приймання-передавання між антенними портами сторін. Фіксування апаратів може відбуватися будь-яким відомим способом, наприклад, за допомогою магнітного поля, при використанні постійних магнітів або електромагнітів, чи використовуючи вакуумний пристрій, механічну фіксацію тощо. В третьому варіанті реалізації даного винаходу диференціальний ємнісний антенний порт для бездротового ємнісного приймання-передавання сигналів з каналом бездротового приймання-передавання енергії живлення, де схема розташування терміналів на його робочій поверхні 1023 зображена на Фіг. 6, включає приймальні термінали 500 та 501, передавальні термінали 600 та 601, дві пари передавальних терміналів живлення 700 та 701, 750 та 751. При цьому точки 610 та 611 є точками підведення сигналів з входів антенного порту до передавальних терміналів, точки 510 та 511 є точками відведення сигналів з приймальних терміналів на виходи антенного порту, точки 710 та 711, 760 та 761 є точками підведення сигналів до передавальних терміналів живлення. При цьому усунення паразитного впливу електричних полів, що випромінюються передавальними терміналами 600, 601, 700, 701, 750 та 751 на приймальні термінали 500, 501, досягається за рахунок відповідного взаємного розміщення пар терміналів. При такому розміщенні, де умовна пряма 800, яка проходить через середини робочих поверхонь пари приймальних терміналів, є приблизно перпендикулярною умовній прямій 801, яка проходить через середини робочих поверхонь пари передавальних терміналів, відбувається компенсація паразитних електричних полів каналу передачі даних через те, що ці поля від передавальних терміналів 600 та 601, завдяки центральній симетрії будуть мати діаграму випромінювання з областю мінімуму, що буде співпадати з умовною прямою 800, і в результаті на приймальних терміналах 500 та 501 сигнали завади будуть мінімізовані по амплітуді та синфазні. Також суттєве значення має розташування на робочих поверхнях терміналів в антенному порту точок підведення/відведення сигналів, які впливають на фазові розбіжності в парі паразитних сигналів у складі диференціальних сигналів що генеруються на виході приймальних терміналів. Таким чином, ще одною умовою, забезпечення виконання якої є суттєвим фактором для досягнення на виходах приймальних терміналів 500 та 501 більшої синфазності паразитного сигналу від електричних полів передавальних терміналів 600 та 601 є таке розміщення, де умовна пряма 800, яка проходить через точки відведення 510 та 511 сигналів від робочих поверхонь пари приймальних терміналів має бути приблизно перпендикулярною умовній прямій 801, яка проходить через точки підведення 610 та 611 сигналів до робочих поверхонь пари передавальних терміналів. Що стосується нейтралізації впливу від випромінювання передавальних терміналів живлення 700, 701, 750 та 751 на приймальні термінали 500, 501, то в даному варіанті реалізації це досягнуто завдяки виконанню умови, щоб провідникові робочі поверхні всіх терміналів були центральносиметричні відносно точки перетину умовних прямих 800 та 801, причому пряма 800, яка проходить через точки відведення сигналів або середини робочих поверхонь пари приймальних терміналів 500 та 501, приблизно перпендикулярно прямій 801, яка проходить через точки підведення сигналів або середини робочих поверхонь пари передавальних терміналів 600 та 601. Таким чином, будь-яка форма робочої поверхні для обох пар передавальних терміналів живлення, завдяки центральної симетрії буде мати таку діаграму випромінювання, що одна з областей мінімуму буде співпадати з умовною прямою 800, і в результаті відбудеться взаємна компенсація наведених полів від прямого сигналу та інвертованого сигналу живлення обох пар, що випромінюються передавальними терміналами живлення 700, 701, 750 та 751, й паразитний сигнал завади на виходах приймальних терміналів 500 та 501 диференціального антенного порту з каналом живлення буде значно зменшеним й без подальшої обробки приймальним апаратом, на відміну від сумісного з портом 1023 антенного порту з каналом прийому енергії живлення, де така обробка в приймальному апараті шляхом звичайного віднімання потрібна. Також, враховуючи те, що друга область мінімуму в даному варіанті реалізації буде співпадати з умовною прямою 801, відбудеться взаємна компенсація наведених полів від прямого сигналу та інвертованого сигналу живлення обох пар, що випромінюються передавальними терміналами живлення 700, 701, 750 та 751, й на передавальні термінали 600 та 602, що захистить від перевантажень передавальний апарат в приймально-передавальному апараті бездротової системи ємнісного зв'язку, який може бути приєднаний до такого антенного порту. 8 UA 107036 C2 5 10 15 20 25 30 35 40 В таких та інших варіантах реалізації, доцільно до складу диференціального ємнісного антенного порту з каналом бездротового приймання-передавання енергії живлення, як, наприклад, в нічим не обмежуючому варіанті реалізації, що наведений вище, до складу 1023 включити елемент 410 з провідниковою робочою поверхнею, що з'єднана з виводом для заземлення, та оточує робочі поверхні принаймні одної пари приймальних терміналів щонайменше з боків, та/або з задньої сторони, та/або також робочі поверхні передавальних терміналів. Також доцільно в більшості варіантів реалізації диференціальних ємнісних антенних портів з каналом живлення використовувати ізоляційний захисний шар з непровідникового матеріалу поверх робочих поверхонь передавальних та/або приймальних терміналів та/або приймальних терміналів живлення та/або передавальних терміналів живлення, і таким чином забезпечувати гальванічну розв'язку, герметичність та/або захист терміналів та електричної схеми апаратів, що мають в складі такий порт, від можливих зовнішніх впливів, а також забезпечувати захист людини від впливів електричних сигналів цих апаратів. Також доцільно в деяких можливих варіантах реалізації диференціальних ємнісних антенних портів з каналом живлення, включити до складу заглушуючу канавку 1001, яка виконана в провідниковому середовищі, та заповнена непровідниковим чи діелектричним матеріалом або повітрям, але не обмежуючись цим, та оточує область терміналів антенного порту, де можуть бути розміщені передавальні та/або приймальні термінали та/або приймальні термінали живлення та/або передавальні термінали живлення порту. Також для більшості варіантів реалізації, доцільно до складу диференціальних антенних портів з каналом живлення включити фіксатор, виконаний з можливістю фіксації в зорієнтованому положенні відповідних антенних портів, для забезпечення необхідних умов існування ємнісного зв'язку між портами сторін приймання-передавання даних та живлення, і таким чином для забезпечення можливості бездротового ємнісного приймання-передавання між антенними портами сторін. Фіксування апаратів може відбуватися будь-яким відомим способом, наприклад, за допомогою магнітного поля, при використанні постійних магнітів або електромагнітів, чи використовуючи вакуумний пристрій, механічну фіксацію тощо. У той час як певні варіанти реалізації та застосування даного винаходу ілюстровані і описані, потрібно мати на увазі, що винахід не обмежений точною конфігурацією і компонентами, розкритими тут. Умови, описи і креслення використовувались у цьому описі тільки з метою ілюстрації і не означають жодних обмежень. Різні модифікації, зміни, і варіації, які будуть очевидні для кваліфікованих людей, можуть бути зроблені в компонуванні, роботі, і деталях апаратів, методів і систем даного винаходу, розкритого тут, не відступаючи від суті і контексту винаходу. Диференціальні ємнісні антенні порти в системах бездротового ємнісного прийманняпередавання сигналів та/або бездротового ємнісного приймання-передавання енергії живлення за винаходом, що заявляється, забезпечують співіснування в одному і тому ж антенному порту терміналів приймальних апаратів, передавальних апаратів та апаратів бездротового ємнісного приймання-передавання енергії живлення і високий ступінь компенсації паразитного впливу передавальних терміналів та передавальних терміналів живлення на приймальні термінали, і таким чином на приймальні апарати, що можуть бути з ними з'єднані, при цьому ефективно нейтралізуючи паразитні впливи зовнішніх факторів - електромагнітних завад в ємнісному каналі. 45 ФОРМУЛА ВИНАХОДУ 50 55 1. Диференціальний ємнісний антенний порт для бездротового ємнісного прийманняпередавання сигналів, що включає: передавальний ємнісний порт, виконаний з можливістю створювати електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою передавальних терміналів, з провідниковими робочими поверхнями з'єднаними в точках підведення сигналів з входами порту, та приймальний ємнісний порт, виконаний з можливістю виявляти електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою приймальних терміналів, з провідниковими робочими поверхнями, з'єднаними в точках відведення сигналів з виходами порту, де провідникові робочі поверхні терміналів ємнісних портів розташовані так, щоб 9 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 умовна пряма, яка проходить через середини робочих поверхонь принаймні одної пари приймальних терміналів, була приблизно перпендикулярна умовній прямій, яка проходить через середини робочих поверхонь принаймні одної пари передавальних терміналів, або умовна пряма, яка проходить через точки відведення сигналів від робочих поверхонь принаймні одної пари приймальних терміналів, була приблизно перпендикулярна умовній прямій, яка проходить через точки підведення сигналів до робочих поверхонь принаймні одної пари передавальних терміналів. 2. Антенний порт за п. 1, який відрізняється тим, що передавальний ємнісний порт, виконаний також з можливістю створювати електричні поля, які представляють сигнали енергії живлення, та приймальний ємнісний порт, виконаний також з можливістю виявляти електричні поля, які представляють сигнали енергії живлення. 3. Антенний порт за п. 1 або 2, який відрізняється тим, що точка перетину умовної прямої, що проходить через середини робочих поверхонь принаймні одної пари приймальних терміналів з умовною прямою, що проходить через середини робочих поверхонь принаймні одної пари передавальних терміналів, рівновіддалена від середин робочих поверхонь принаймні одної пари приймальних терміналів або від середин робочих поверхонь принаймні одної пари передавальних терміналів. 4. Антенний порт за будь-яким з пп. 1-3, який відрізняється тим, що точка перетину умовної прямої, що проходить через точки відведення сигналів від робочих поверхонь принаймні одної пари приймальних терміналів з умовною прямою, що проходить через точки підведення сигналів до робочих поверхонь принаймні одної пари передавальних терміналів, рівновіддалена від точок відведення сигналів від робочих поверхонь принаймні одної пари приймальних терміналів або від точок підведення сигналів до робочих поверхонь принаймні одної пари передавальних терміналів. 5. Антенний порт за будь-яким з пп. 1-4, який відрізняється тим, що включає провідникову поверхню, що з'єднана з виводом для заземлення та оточує щонайменше з боків та/або з задньої сторони робочі поверхні принаймні одної пари приймальних терміналів та/або робочі поверхні принаймні одної пари передавальних терміналів. 6. Антенний порт за будь-яким з пп. 1-5, який відрізняється тим, що включає шар з непровідникового матеріалу, що покриває робочі поверхні принаймні одної пари приймальних або передавальних терміналів. 7. Антенний порт за будь-яким з пп. 1-6, який відрізняється тим, що включає принаймні одну заглушуючу канавку, виконану з провідникового матеріалу і заповнену непровідником середовищем, яка частково або повністю оточує робочу поверхню принаймні одної пари приймальних або передавальних терміналів. 8. Антенний порт за будь-яким з пп. 1-7, який відрізняється тим, що включає фіксатор, виконаний з можливістю фіксації порту в зорієнтованому положенні з відповідним диференціальним ємнісним антенним портом іншої сторони бездротового ємнісного прийманняпередавання. 9. Диференціальний ємнісний антенний порт для бездротового ємнісного прийманняпередавання сигналів, з каналом бездротового приймання-передавання енергії живлення, що включає: передавальний ємнісний порт, виконаний з можливістю створювати електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою передавальних терміналів, з провідниковими робочими поверхнями, з'єднаними в точках підведення сигналів з входами порту, та приймальний ємнісний порт, виконаний з можливістю виявляти електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою приймальних терміналів, з провідниковими робочими поверхнями, з'єднаними в точках відведення сигналів з виходами порту, та один з ємнісних портів каналу енергії живлення, зокрема: передавальний ємнісний порт каналу енергії живлення, виконаний з можливістю створювати електричні поля, які представляють сигнали каналу передачі енергії живлення, з щонайменше одною парою передавальних терміналів живлення, з провідниковими робочими поверхнями, з'єднаними в точках підведення сигналів з входами порту каналу живлення, або приймальний ємнісний порт каналу енергії живлення, виконаний з можливістю виявляти електричні поля, які представляють сигнали каналу передачі енергії живлення, з щонайменше одною парою приймальних терміналів живлення, з провідниковими робочими поверхнями з'єднаними в точках відведення сигналів з виходами порту каналу живлення, де провідникові робочі поверхні терміналів ємнісних портів розташовані так, щоб 10 UA 107036 C2 5 10 15 20 25 30 35 40 45 50 55 60 умовна пряма, яка проходить через середини робочих поверхонь принаймні одної пари приймальних терміналів, була приблизно перпендикулярна умовній прямій, яка проходить через середини робочих поверхонь принаймні одної пари передавальних терміналів і середини робочих поверхонь принаймні одної пари передавальних терміналів живлення, або умовна пряма, яка проходить через середини робочих поверхонь принаймні одної пари передавальних терміналів була приблизно перпендикулярна умовній прямій, яка проходить через середини робочих поверхонь принаймні одної пари приймальних терміналів і середини робочих поверхонь принаймні одної пари приймальних терміналів живлення. 10. Антенний порт за п. 9, який відрізняється тим, що провідникові робочі поверхні терміналів ємнісних портів розташовані так, щоб умовна пряма, яка проходить через точки відведення сигналів від робочих поверхонь принаймні одної пари приймальних терміналів була приблизно перпендикулярна умовній прямій, яка проходить через точки підведення сигналів до робочих поверхонь принаймні одної пари передавальних терміналів і точки підведення сигналів до робочих поверхонь принаймні одної пари передавальних терміналів живлення, або умовна пряма, яка проходить через точки підведення сигналів до робочих поверхонь принаймні одної пари передавальних терміналів була приблизно перпендикулярна умовній прямій, яка проходить через точки відведення сигналів від робочих поверхонь принаймні одної пари приймальних терміналів і точки відведення сигналів від робочих поверхонь принаймні одної пари приймальних терміналів живлення. 11. Антенний порт за п. 9 або 10, який відрізняється тим, що включає провідникову поверхню, що з'єднана з виводом для заземлення та оточує щонайменше з боків та/або з задньої сторони робочі поверхні принаймні одної пари приймальних терміналів та/або робочі поверхні принаймні одної пари передавальних терміналів та/або робочі поверхні принаймні одної пари терміналів ємнісного порту каналу живлення. 12. Антенний порт за будь-яким з пп. 9-11, який відрізняється тим, що включає шар з непровідникового матеріалу, що покриває робочі поверхні принаймні одної пари приймальних або передавальних терміналів. 13. Антенний порт за будь-яким з пп. 9-12, який відрізняється тим, що включає принаймні одну заглушуючу канавку, виконану з провідникового матеріалу і заповнену непровідником середовищем, яка частково або повністю оточує робочу поверхню щонайменше одної пари приймальних або передавальних терміналів. 14. Антенний порт за будь-яким з пп. 9-13, який відрізняється тим, що включає фіксатор, виконаний з можливістю фіксації порту в зорієнтованому положенні з відповідним диференціальним ємнісним антенним портом іншої сторони бездротового ємнісного прийманняпередавання. 15. Диференціальний ємнісний антенний порт для бездротового ємнісного прийманняпередавання сигналів, з каналом бездротового приймання-передавання енергії живлення, що включає: передавальний ємнісний порт, виконаний з можливістю створювати електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою передавальних терміналів, з провідниковими робочими поверхнями, з'єднаними в точках підведення сигналів з входами порту, та приймальний ємнісний порт, виконаний з можливістю виявляти електричні поля, які представляють сигнали, що передаються, з щонайменше одною парою приймальних терміналів, з провідниковими робочими поверхнями, з'єднаними в точках відведення сигналів з виходами порту, та один з ємнісних портів каналу енергії живлення, зокрема: передавальний ємнісний порт каналу енергії живлення, виконаний з можливістю створювати електричні поля, які представляють сигнали каналу передачі енергії живлення, з щонайменше одною парою передавальних терміналів живлення, з провідниковими робочими поверхнями, з'єднаними в точках підведення сигналів з входами порту каналу живлення, або приймальний ємнісний порт каналу енергії живлення, виконаний з можливістю виявляти електричні поля, які представляють сигнали каналу передачі енергії живлення, з щонайменше одною парою приймальних терміналів живлення, з провідниковими робочими поверхнями, з'єднаними в точках відведення сигналів з виходами порту каналу живлення, де всі пари робочих поверхонь терміналів, точки підведення сигналів до них та точки відведення сигналів від них, в ємнісному порту розташовані так, щоб умовна пряма, яка проходить через точки відведення сигналів або середини робочих поверхонь принаймні одної пари приймальних терміналів, була приблизно перпендикулярна умовній 11 UA 107036 C2 5 10 15 20 прямій, яка проходить через точки підведення сигналів або середини робочих поверхонь принаймні одної пари передавальних терміналів, та щоб провідникові робочі поверхні всіх терміналів, точки підведення сигналів до них та точки відведення сигналів від них, були центрально-симетричні відносно точки перетину цих двох умовних прямих. 16. Антенний порт за п. 15, який відрізняється тим, що включає провідникову поверхню, що з'єднана з виводом для заземлення та оточує щонайменше з боків та/або з задньої сторони робочі поверхні принаймні одної пари приймальних терміналів, та/або робочі поверхні принаймні одної пари передавальних терміналів, та/або робочі поверхні принаймні одної пари терміналів ємнісного порту каналу живлення. 17. Антенний порт за п. 15 або 16, який відрізняється тим, що включає шар з непровідникового матеріалу, що покриває робочі поверхні принаймні одної пари приймальних або передавальних терміналів. 18. Антенний порт за будь-яким з пп. 15-17, який відрізняється тим, що включає принаймні одну заглушуючу канавку, виконану з провідникового матеріалу і заповнену непровідником середовищем, яка частково або повністю оточує робочу поверхню щонайменше одної пари приймальних або передавальних терміналів. 19. Антенний порт за будь-яким з пп. 15-18, який відрізняється тим, що включає фіксатор, виконаний з можливістю фіксації порту в зорієнтованому положенні з відповідним диференціальним ємнісним антенним портом іншої сторони бездротового ємнісного прийманняпередавання. 12 UA 107036 C2 13 UA 107036 C2 14 UA 107036 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
