Система бездротової передачі даних, спосіб бездротової передачі даних між передавальним і отримуючим пристроями, спосіб бездротового отримання сигналу, передавальний пристрій для бездротової передачі даних і от

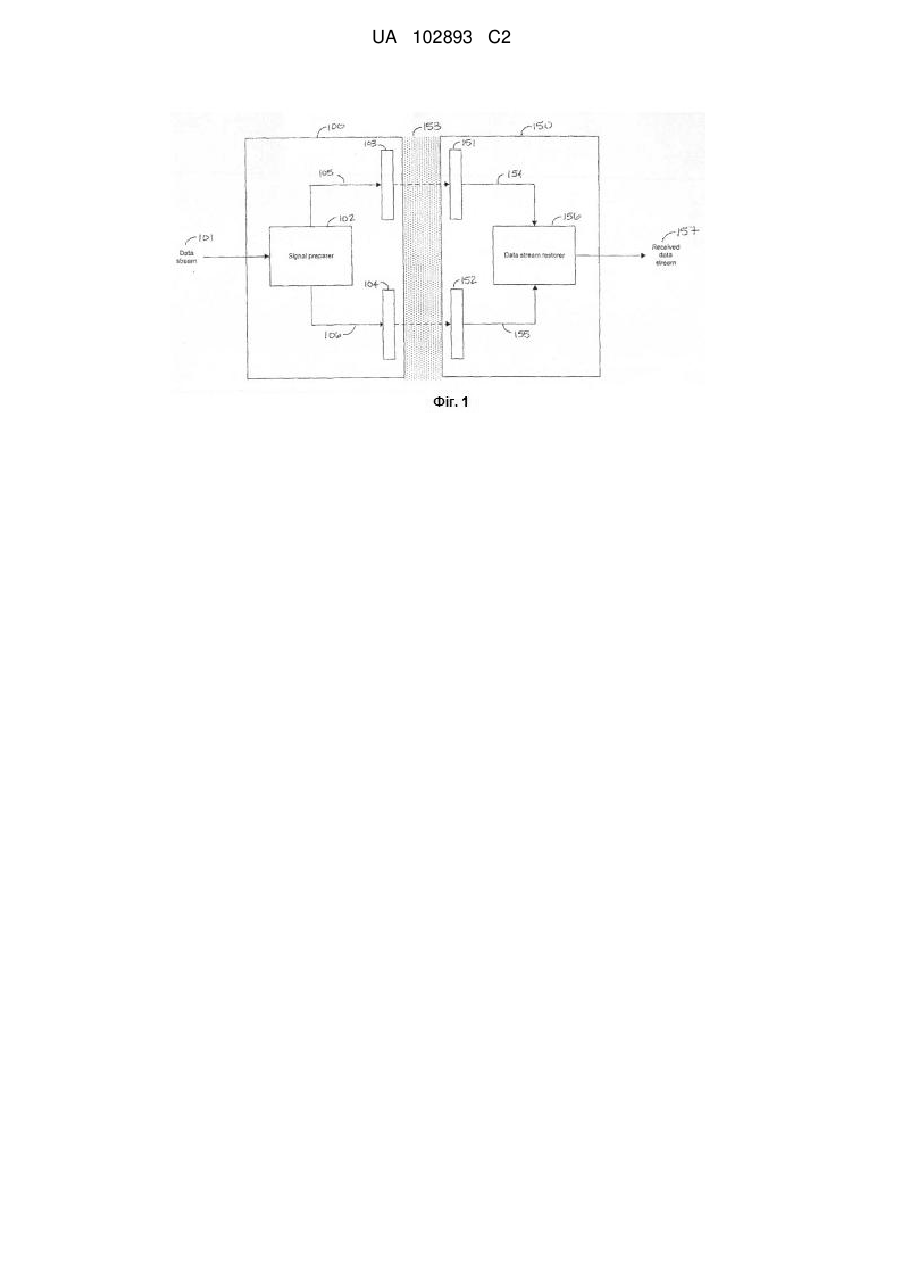

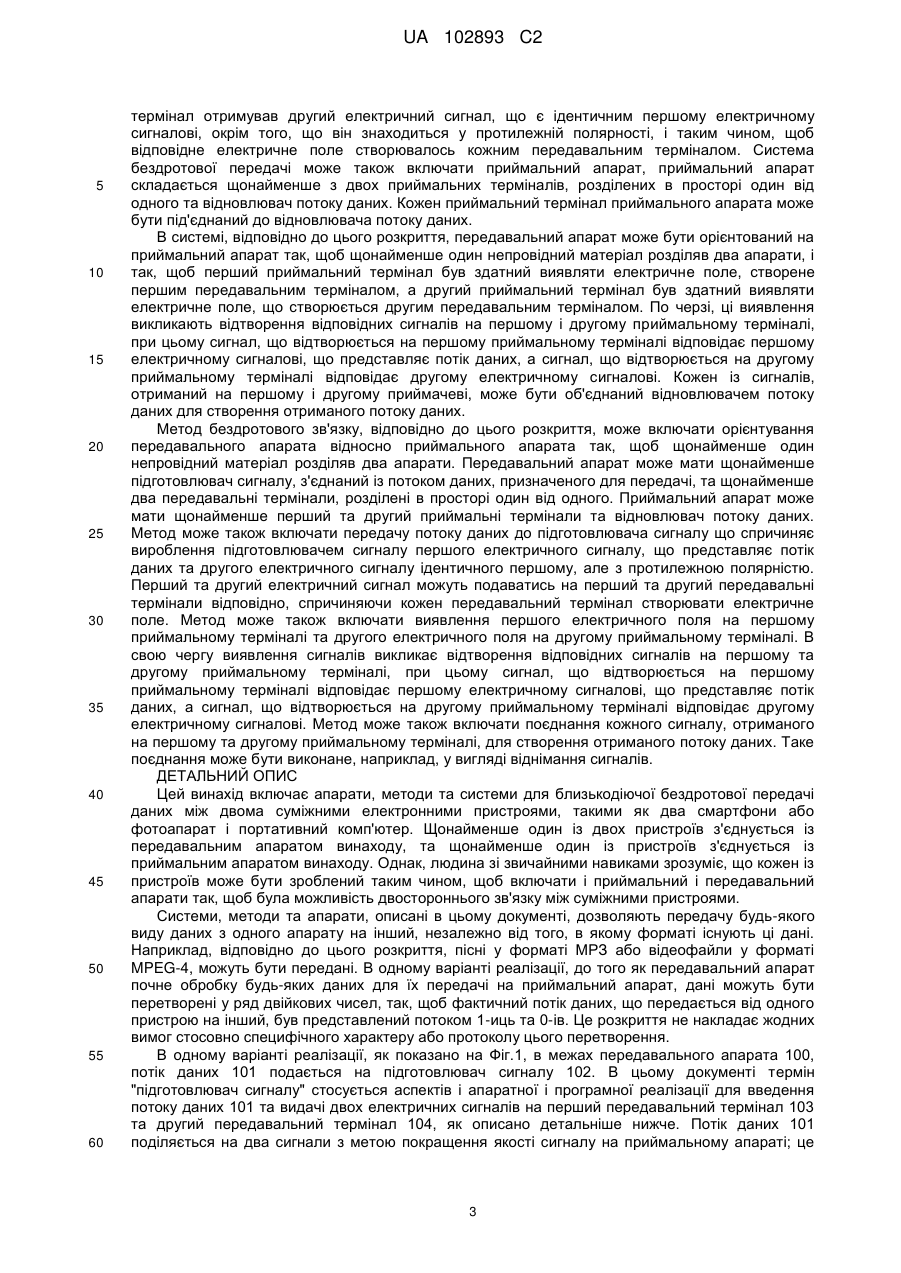

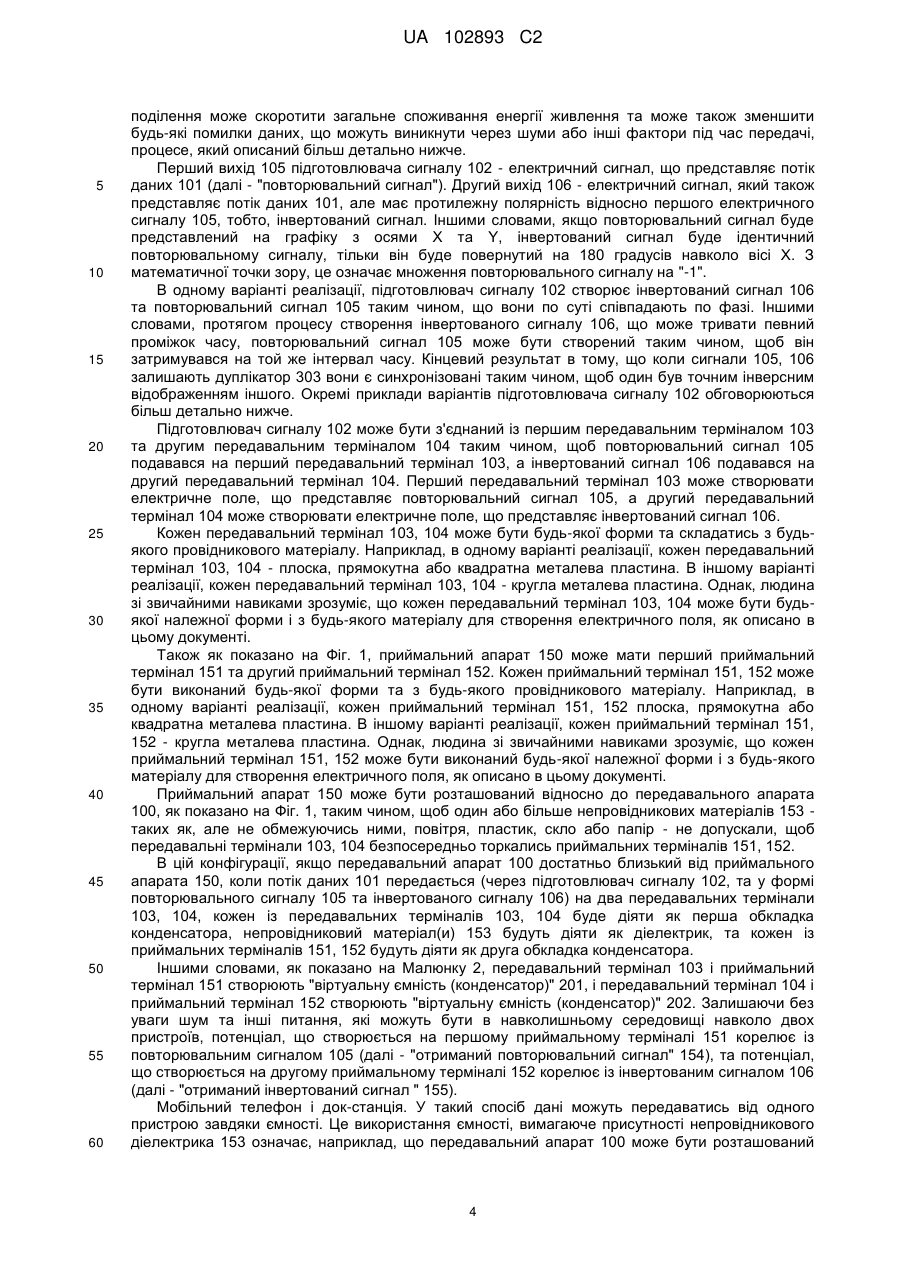

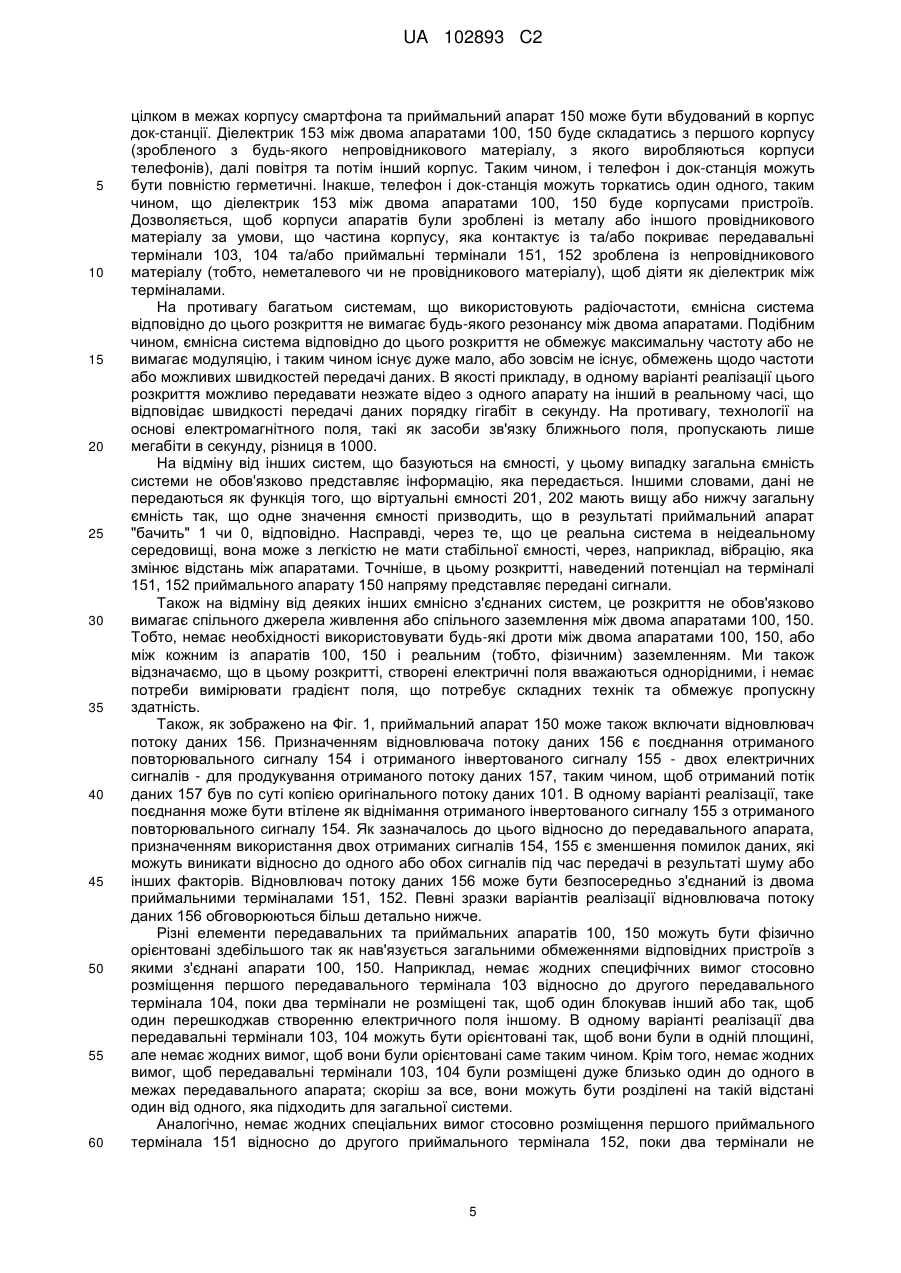

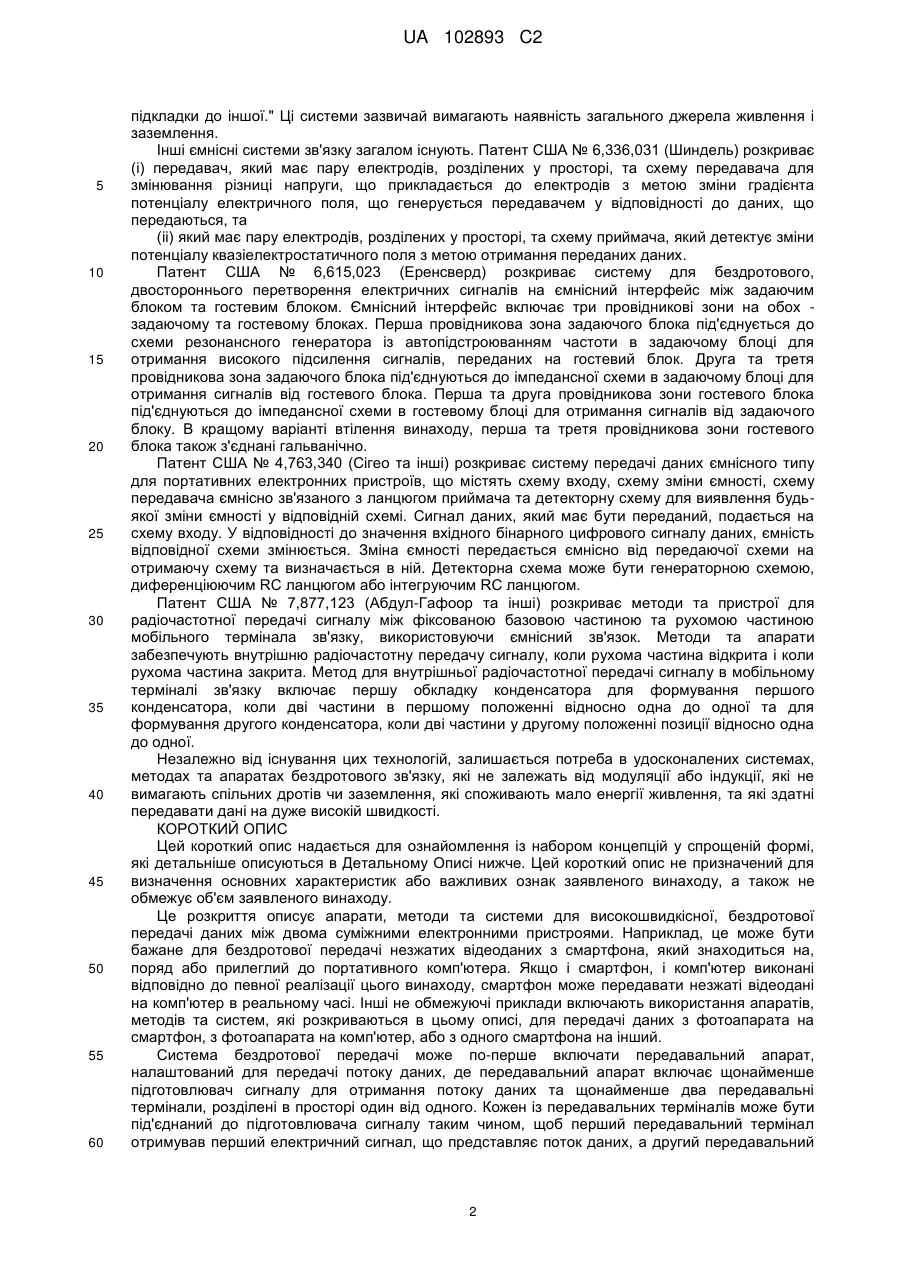

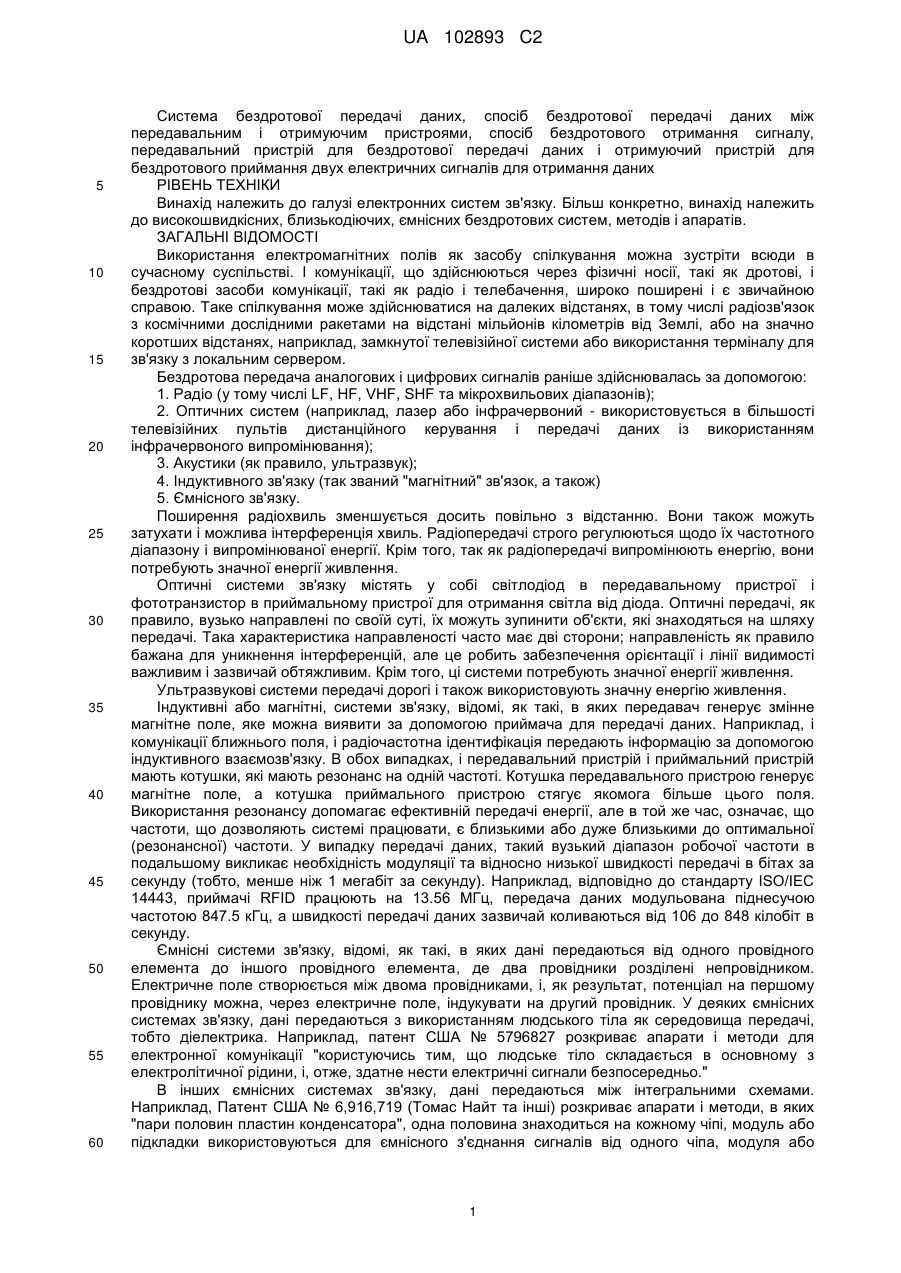

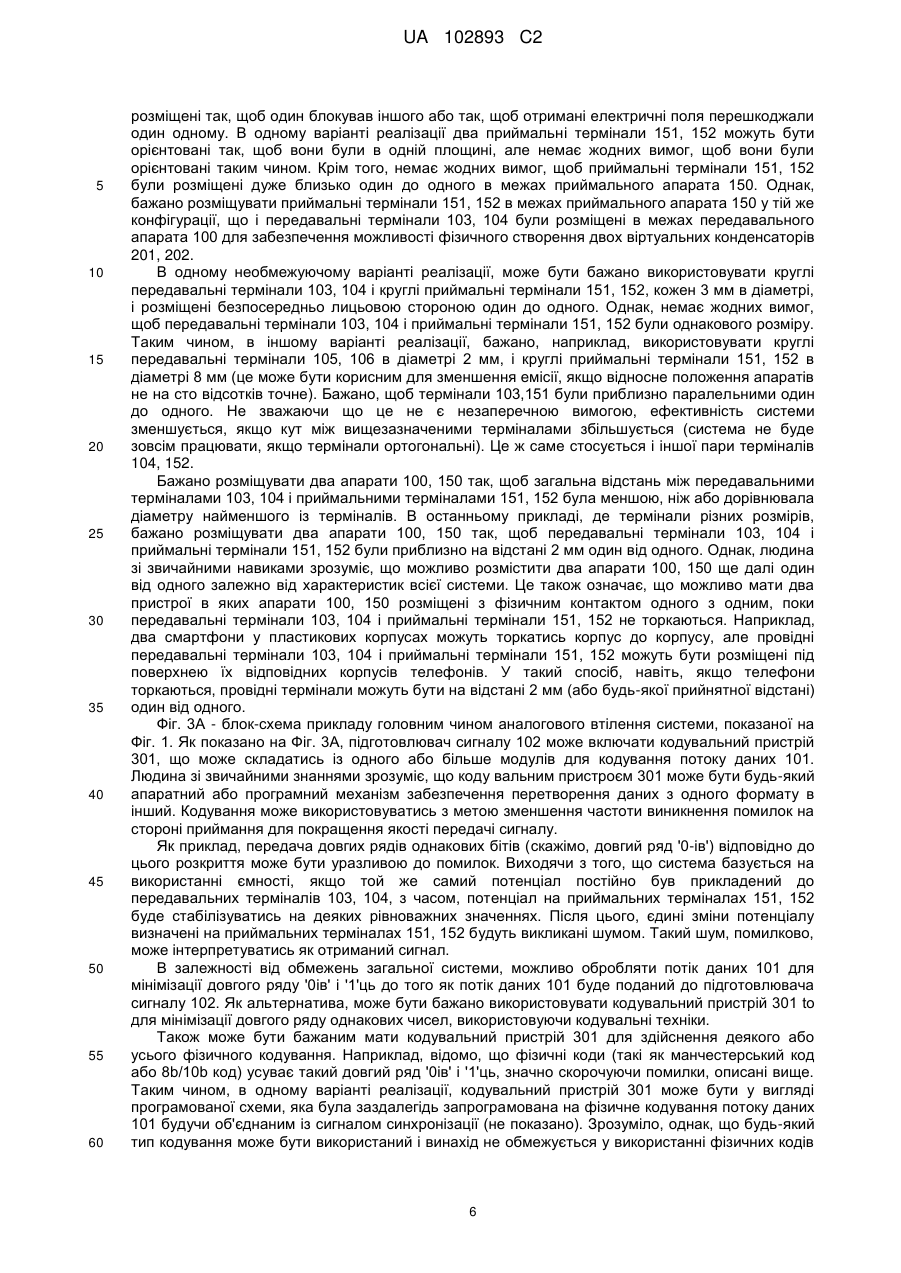

Реферат: Винахід належить до галузі електронних систем зв′язку. Передавальний апарат з'єднаний з потоком даних і складається із підготовлювача сигналу і двох передавальних терміналів. Підготовлювач сигналу забезпечує подавання повтореного потоку даних до першого передавального термінала і інвертованої версії до другого передавального термінала. Кожен передавальний термінал створює електричне поле, що представляє сигнал прийнятий з підготовлювача сигналу. Приймальний апарат, розділений в просторі від передавального апарата непровідниковим середовищем, складеться з двох приймальних терміналів, розділених в просторі один від одного, і відновлювача потоку даних. Кожен отримуючий термінал виявляє електричне поле, що випромінюється відповідним передавальним терміналом, таким чином, що отриманий повторювальний сигнал відтворюється на першому приймальному терміналі, а отриманий інвертований сигнал відтворюється на другому приймальному терміналі. Отримані сигнали поєднуються для отримання прийнятого потоку даних. Технічним результатом винаходу що заявляється є удосконалення системи та апаратів бездротового зв′язку, які не залежать від модуляції або індукції, підвищення їх швидкодії, зменшення енергоспоживання.. UA 102893 C2 (12) UA 102893 C2 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 Система бездротової передачі даних, спосіб бездротової передачі даних між передавальним і отримуючим пристроями, спосіб бездротового отримання сигналу, передавальний пристрій для бездротової передачі даних і отримуючий пристрій для бездротового приймання двух електричних сигналів для отримання даних РІВЕНЬ ТЕХНІКИ Винахід належить до галузі електронних систем зв'язку. Більш конкретно, винахід належить до високошвидкісних, близькодіючих, ємнісних бездротових систем, методів і апаратів. ЗАГАЛЬНІ ВІДОМОСТІ Використання електромагнітних полів як засобу спілкування можна зустріти всюди в сучасному суспільстві. І комунікації, що здійснюються через фізичні носії, такі як дротові, і бездротові засоби комунікації, такі як радіо і телебачення, широко поширені і є звичайною справою. Таке спілкування може здійснюватися на далеких відстанях, в тому числі радіозв'язок з космічними дослідними ракетами на відстані мільйонів кілометрів від Землі, або на значно коротших відстанях, наприклад, замкнутої телевізійної системи або використання терміналу для зв'язку з локальним сервером. Бездротова передача аналогових і цифрових сигналів раніше здійснювалась за допомогою: 1. Радіо (у тому числі LF, HF, VHF, SHF та мікрохвильових діапазонів); 2. Оптичних систем (наприклад, лазер або інфрачервоний - використовується в більшості телевізійних пультів дистанційного керування і передачі даних із використанням інфрачервоного випромінювання); 3. Акустики (як правило, ультразвук); 4. Індуктивного зв'язку (так званий "магнітний" зв'язок, а також) 5. Ємнісного зв'язку. Поширення радіохвиль зменшується досить повільно з відстанню. Вони також можуть затухати і можлива інтерференція хвиль. Радіопередачі строго регулюються щодо їх частотного діапазону і випромінюваної енергії. Крім того, так як радіопередачі випромінюють енергію, вони потребують значної енергії живлення. Оптичні системи зв'язку містять у собі світлодіод в передавальному пристрої і фототранзистор в приймальному пристрої для отримання світла від діода. Оптичні передачі, як правило, вузько направлені по своїй суті, їх можуть зупинити об'єкти, які знаходяться на шляху передачі. Така характеристика направленості часто має дві сторони; направленість як правило бажана для уникнення інтерференцій, але це робить забезпечення орієнтації і лінії видимості важливим і зазвичай обтяжливим. Крім того, ці системи потребують значної енергії живлення. Ультразвукові системи передачі дорогі і також використовують значну енергію живлення. Індуктивні або магнітні, системи зв'язку, відомі, як такі, в яких передавач генерує змінне магнітне поле, яке можна виявити за допомогою приймача для передачі даних. Наприклад, і комунікації ближнього поля, і радіочастотна ідентифікація передають інформацію за допомогою індуктивного взаємозв'язку. В обох випадках, і передавальний пристрій і приймальний пристрій мають котушки, які мають резонанс на одній частоті. Котушка передавального пристрою генерує магнітне поле, а котушка приймального пристрою стягує якомога більше цього поля. Використання резонансу допомагає ефективній передачі енергії, але в той же час, означає, що частоти, що дозволяють системі працювати, є близькими або дуже близькими до оптимальної (резонансної) частоти. У випадку передачі даних, такий вузький діапазон робочої частоти в подальшому викликає необхідність модуляції та відносно низької швидкості передачі в бітах за секунду (тобто, менше ніж 1 мегабіт за секунду). Наприклад, відповідно до стандарту ISO/IEC 14443, приймачі RFID працюють на 13.56 МГц, передача даних модульована піднесучою частотою 847.5 кГц, а швидкості передачі даних зазвичай коливаються від 106 до 848 кілобіт в секунду. Ємнісні системи зв'язку, відомі, як такі, в яких дані передаються від одного провідного елемента до іншого провідного елемента, де два провідники розділені непровідником. Електричне поле створюється між двома провідниками, і, як результат, потенціал на першому провіднику можна, через електричне поле, індукувати на другий провідник. У деяких ємнісних системах зв'язку, дані передаються з використанням людського тіла як середовища передачі, тобто діелектрика. Наприклад, патент США № 5796827 розкриває апарати і методи для електронної комунікації "користуючись тим, що людське тіло складається в основному з електролітичної рідини, і, отже, здатне нести електричні сигнали безпосередньо." В інших ємнісних системах зв'язку, дані передаються між інтегральними схемами. Наприклад, Патент США № 6,916,719 (Томас Найт та інші) розкриває апарати і методи, в яких "пари половин пластин конденсатора", одна половина знаходиться на кожному чіпі, модуль або підкладки використовуються для ємнісного з'єднання сигналів від одного чіпа, модуля або 1 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 підкладки до іншої." Ці системи зазвичай вимагають наявність загального джерела живлення і заземлення. Інші ємнісні системи зв'язку загалом існують. Патент США № 6,336,031 (Шиндель) розкриває (і) передавач, який має пару електродів, розділених у просторі, та схему передавача для змінювання різниці напруги, що прикладається до електродів з метою зміни градієнта потенціалу електричного поля, що генерується передавачем у відповідності до даних, що передаються, та (іі) який має пару електродів, розділених у просторі, та схему приймача, який детектує зміни потенціалу квазіелектростатичного поля з метою отримання переданих даних. Патент США № 6,615,023 (Еренсверд) розкриває систему для бездротового, двостороннього перетворення електричних сигналів на ємнісний інтерфейс між задаючим блоком та гостевим блоком. Ємнісний інтерфейс включає три провідникові зони на обох задаючому та гостевому блоках. Перша провідникова зона задаючого блока під'єднується до схеми резонансного генератора із автопідстроюванням частоти в задаючому блоці для отримання високого підсилення сигналів, переданих на гостевий блок. Друга та третя провідникова зона задаючого блока під'єднуються до імпедансної схеми в задаючому блоці для отримання сигналів від гостевого блока. Перша та друга провідникова зони гостевого блока під'єднуються до імпедансної схеми в гостевому блоці для отримання сигналів від задаючого блоку. В кращому варіанті втілення винаходу, перша та третя провідникова зони гостевого блока також з'єднані гальванічно. Патент США № 4,763,340 (Сігео та інші) розкриває систему передачі даних ємнісного типу для портативних електронних пристроїв, що містять схему входу, схему зміни ємності, схему передавача ємнісно зв'язаного з ланцюгом приймача та детекторну схему для виявлення будьякої зміни ємності у відповідній схемі. Сигнал даних, який має бути переданий, подається на схему входу. У відповідності до значення вхідного бінарного цифрового сигналу даних, ємність відповідної схеми змінюється. Зміна ємності передається ємнісно від передаючої схеми на отримаючу схему та визначається в ній. Детекторна схема може бути генераторною схемою, диференціюючим RC ланцюгом або інтегруючим RC ланцюгом. Патент США № 7,877,123 (Абдул-Гафоор та інші) розкриває методи та пристрої для радіочастотної передачі сигналу між фіксованою базовою частиною та рухомою частиною мобільного термінала зв'язку, використовуючи ємнісний зв'язок. Методи та апарати забезпечують внутрішню радіочастотну передачу сигналу, коли рухома частина відкрита і коли рухома частина закрита. Метод для внутрішньої радіочастотної передачі сигналу в мобільному терміналі зв'язку включає першу обкладку конденсатора для формування першого конденсатора, коли дві частини в першому положенні відносно одна до одної та для формування другого конденсатора, коли дві частини у другому положенні позиції відносно одна до одної. Незалежно від існування цих технологій, залишається потреба в удосконалених системах, методах та апаратах бездротового зв'язку, які не залежать від модуляції або індукції, які не вимагають спільних дротів чи заземлення, які споживають мало енергії живлення, та які здатні передавати дані на дуже високій швидкості. КОРОТКИЙ ОПИС Цей короткий опис надається для ознайомлення із набором концепцій у спрощеній формі, які детальніше описуються в Детальному Описі нижче. Цей короткий опис не призначений для визначення основних характеристик або важливих ознак заявленого винаходу, а також не обмежує об'єм заявленого винаходу. Це розкриття описує апарати, методи та системи для високошвидкісної, бездротової передачі даних між двома суміжними електронними пристроями. Наприклад, це може бути бажане для бездротової передачі незжатих відеоданих з смартфона, який знаходиться на, поряд або прилеглий до портативного комп'ютера. Якщо і смартфон, і комп'ютер виконані відповідно до певної реалізації цього винаходу, смартфон може передавати незжаті відеодані на комп'ютер в реальному часі. Інші не обмежуючі приклади включають використання апаратів, методів та систем, які розкриваються в цьому описі, для передачі даних з фотоапарата на смартфон, з фотоапарата на комп'ютер, або з одного смартфона на інший. Система бездротової передачі може по-перше включати передавальний апарат, налаштований для передачі потоку даних, де передавальний апарат включає щонайменше підготовлювач сигналу для отримання потоку даних та щонайменше два передавальні термінали, розділені в просторі один від одного. Кожен із передавальних терміналів може бути під'єднаний до підготовлювача сигналу таким чином, щоб перший передавальний термінал отримував перший електричний сигнал, що представляє поток даних, а другий передавальний 2 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 термінал отримував другий електричний сигнал, що є ідентичним першому електричному сигналові, окрім того, що він знаходиться у протилежній полярності, і таким чином, щоб відповідне електричне поле створювалось кожним передавальним терміналом. Система бездротової передачі може також включати приймальний апарат, приймальний апарат складається щонайменше з двох приймальних терміналів, розділених в просторі один від одного та відновлювач потоку даних. Кожен приймальний термінал приймального апарата може бути під'єднаний до відновлювача потоку даних. В системі, відповідно до цього розкриття, передавальний апарат може бути орієнтований на приймальний апарат так, щоб щонайменше один непровідний матеріал розділяв два апарати, і так, щоб перший приймальний термінал був здатний виявляти електричне поле, створене першим передавальним терміналом, а другий приймальний термінал був здатний виявляти електричне поле, що створюється другим передавальним терміналом. По черзі, ці виявлення викликають відтворення відповідних сигналів на першому і другому приймальному терміналі, при цьому сигнал, що відтворюється на першому приймальному терміналі відповідає першому електричному сигналові, що представляє потік даних, а сигнал, що відтворюється на другому приймальному терміналі відповідає другому електричному сигналові. Кожен із сигналів, отриманий на першому і другому приймачеві, може бути об'єднаний відновлювачем потоку даних для створення отриманого потоку даних. Метод бездротового зв'язку, відповідно до цього розкриття, може включати орієнтування передавального апарата відносно приймального апарата так, щоб щонайменше один непровідний матеріал розділяв два апарати. Передавальний апарат може мати щонайменше підготовлювач сигналу, з'єднаний із потоком даних, призначеного для передачі, та щонайменше два передавальні термінали, розділені в просторі один від одного. Приймальний апарат може мати щонайменше перший та другий приймальні термінали та відновлювач потоку даних. Метод може також включати передачу потоку даних до підготовлювача сигналу що спричиняє вироблення підготовлювачем сигналу першого електричного сигналу, що представляє потік даних та другого електричного сигналу ідентичного першому, але з протилежною полярністю. Перший та другий електричний сигнал можуть подаватись на перший та другий передавальні термінали відповідно, спричиняючи кожен передавальний термінал створювати електричне поле. Метод може також включати виявлення першого електричного поля на першому приймальному терміналі та другого електричного поля на другому приймальному терміналі. В свою чергу виявлення сигналів викликає відтворення відповідних сигналів на першому та другому приймальному терміналі, при цьому сигнал, що відтворюється на першому приймальному терміналі відповідає першому електричному сигналові, що представляє потік даних, а сигнал, що відтворюється на другому приймальному терміналі відповідає другому електричному сигналові. Метод може також включати поєднання кожного сигналу, отриманого на першому та другому приймальному терміналі, для створення отриманого потоку даних. Таке поєднання може бути виконане, наприклад, у вигляді віднімання сигналів. ДЕТАЛЬНИЙ ОПИС Цей винахід включає апарати, методи та системи для близькодіючої бездротової передачі даних між двома суміжними електронними пристроями, такими як два смартфони або фотоапарат і портативний комп'ютер. Щонайменше один із двох пристроїв з'єднується із передавальним апаратом винаходу, та щонайменше один із пристроїв з'єднується із приймальним апаратом винаходу. Однак, людина зі звичайними навиками зрозуміє, що кожен із пристроїв може бути зроблений таким чином, щоб включати і приймальний і передавальний апарати так, щоб була можливість двостороннього зв'язку між суміжними пристроями. Системи, методи та апарати, описані в цьому документі, дозволяють передачу будь-якого виду даних з одного апарату на інший, незалежно від того, в якому форматі існують ці дані. Наприклад, відповідно до цього розкриття, пісні у форматі МРЗ або відеофайли у форматі MPEG-4, можуть бути передані. В одному варіанті реалізації, до того як передавальний апарат почне обробку будь-яких даних для їх передачі на приймальний апарат, дані можуть бути перетворені у ряд двійкових чисел, так, щоб фактичний потік даних, що передається від одного пристрою на інший, був представлений потоком 1-иць та 0-ів. Це розкриття не накладає жодних вимог стосовно специфічного характеру або протоколу цього перетворення. В одному варіанті реалізації, як показано на Фіг.1, в межах передавального апарата 100, потік даних 101 подається на підготовлювач сигналу 102. В цьому документі термін "підготовлювач сигналу" стосується аспектів і апаратної і програмної реалізації для введення потоку даних 101 та видачі двох електричних сигналів на перший передавальний термінал 103 та другий передавальний термінал 104, як описано детальніше нижче. Потік даних 101 поділяється на два сигнали з метою покращення якості сигналу на приймальному апараті; це 3 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 поділення може скоротити загальне споживання енергії живлення та може також зменшити будь-які помилки даних, що можуть виникнути через шуми або інші фактори під час передачі, процесе, який описаний більш детально нижче. Перший вихід 105 підготовлювача сигналу 102 - електричний сигнал, що представляє потік даних 101 (далі - "повторювальний сигнал"). Другий вихід 106 - електричний сигнал, який також представляє потік даних 101, але має протилежну полярність відносно першого електричного сигналу 105, тобто, інвертований сигнал. Іншими словами, якщо повторювальний сигнал буде представлений на графіку з осями X та Y, інвертований сигнал буде ідентичний повторювальному сигналу, тільки він буде повернутий на 180 градусів навколо вісі X. З математичної точки зору, це означає множення повторювального сигналу на "-1". В одному варіанті реалізації, підготовлювач сигналу 102 створює інвертований сигнал 106 та повторювальний сигнал 105 таким чином, що вони по суті співпадають по фазі. Іншими словами, протягом процесу створення інвертованого сигналу 106, що може тривати певний проміжок часу, повторювальний сигнал 105 може бути створений таким чином, щоб він затримувався на той же інтервал часу. Кінцевий результат в тому, що коли сигнали 105, 106 залишають дуплікатор 303 вони є синхронізовані таким чином, щоб один був точним інверсним відображенням іншого. Окремі приклади варіантів підготовлювача сигналу 102 обговорюються більш детально нижче. Підготовлювач сигналу 102 може бути з'єднаний із першим передавальним терміналом 103 та другим передавальним терміналом 104 таким чином, щоб повторювальний сигнал 105 подавався на перший передавальний термінал 103, а інвертований сигнал 106 подавався на другий передавальний термінал 104. Перший передавальний термінал 103 може створювати електричне поле, що представляє повторювальний сигнал 105, а другий передавальний термінал 104 може створювати електричне поле, що представляє інвертований сигнал 106. Кожен передавальний термінал 103, 104 може бути будь-якої форми та складатись з будьякого провідникового матеріалу. Наприклад, в одному варіанті реалізації, кожен передавальний термінал 103, 104 - плоска, прямокутна або квадратна металева пластина. В іншому варіанті реалізації, кожен передавальний термінал 103, 104 - кругла металева пластина. Однак, людина зі звичайними навиками зрозуміє, що кожен передавальний термінал 103, 104 може бути будьякої належної форми і з будь-якого матеріалу для створення електричного поля, як описано в цьому документі. Також як показано на Фіг. 1, приймальний апарат 150 може мати перший приймальний термінал 151 та другий приймальний термінал 152. Кожен приймальний термінал 151, 152 може бути виконаний будь-якої форми та з будь-якого провідникового матеріалу. Наприклад, в одному варіанті реалізації, кожен приймальний термінал 151, 152 плоска, прямокутна або квадратна металева пластина. В іншому варіанті реалізації, кожен приймальний термінал 151, 152 - кругла металева пластина. Однак, людина зі звичайними навиками зрозуміє, що кожен приймальний термінал 151, 152 може бути виконаний будь-якої належної форми і з будь-якого матеріалу для створення електричного поля, як описано в цьому документі. Приймальний апарат 150 може бути розташований відносно до передавального апарата 100, як показано на Фіг. 1, таким чином, щоб один або більше непровідникових матеріалів 153 таких як, але не обмежуючись ними, повітря, пластик, скло або папір - не допускали, щоб передавальні термінали 103, 104 безпосередньо торкались приймальних терміналів 151, 152. В цій конфігурації, якщо передавальний апарат 100 достатньо близький від приймального апарата 150, коли потік даних 101 передається (через підготовлювач сигналу 102, та у формі повторювального сигналу 105 та інвертованого сигналу 106) на два передавальних термінали 103, 104, кожен із передавальних терміналів 103, 104 буде діяти як перша обкладка конденсатора, непровідниковий матеріал(и) 153 будуть діяти як діелектрик, та кожен із приймальних терміналів 151, 152 будуть діяти як друга обкладка конденсатора. Іншими словами, як показано на Малюнку 2, передавальний термінал 103 і приймальний термінал 151 створюють "віртуальну ємність (конденсатор)" 201, і передавальний термінал 104 і приймальний термінал 152 створюють "віртуальну ємність (конденсатор)" 202. Залишаючи без уваги шум та інші питання, які можуть бути в навколишньому середовищі навколо двох пристроїв, потенціал, що створюється на першому приймальному терміналі 151 корелює із повторювальним сигналом 105 (далі - "отриманий повторювальний сигнал" 154), та потенціал, що створюється на другому приймальному терміналі 152 корелює із інвертованим сигналом 106 (далі - "отриманий інвертований сигнал " 155). Мобільний телефон і док-станція. У такий спосіб дані можуть передаватись від одного пристрою завдяки ємності. Це використання ємності, вимагаюче присутності непровідникового діелектрика 153 означає, наприклад, що передавальний апарат 100 може бути розташований 4 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 цілком в межах корпусу смартфона та приймальний апарат 150 може бути вбудований в корпус док-станції. Діелектрик 153 між двома апаратами 100, 150 буде складатись з першого корпусу (зробленого з будь-якого непровідникового матеріалу, з якого виробляються корпуси телефонів), далі повітря та потім інший корпус. Таким чином, і телефон і док-станція можуть бути повністю герметичні. Інакше, телефон і док-станція можуть торкатись один одного, таким чином, що діелектрик 153 між двома апаратами 100, 150 буде корпусами пристроїв. Дозволяється, щоб корпуси апаратів були зроблені із металу або іншого провідникового матеріалу за умови, що частина корпусу, яка контактує із та/або покриває передавальні термінали 103, 104 та/або приймальні термінали 151, 152 зроблена із непровідникового матеріалу (тобто, неметалевого чи не провідникового матеріалу), щоб діяти як діелектрик між терміналами. На противагу багатьом системам, що використовують радіочастоти, ємнісна система відповідно до цього розкриття не вимагає будь-якого резонансу між двома апаратами. Подібним чином, ємнісна система відповідно до цього розкриття не обмежує максимальну частоту або не вимагає модуляцію, і таким чином існує дуже мало, або зовсім не існує, обмежень щодо частоти або можливих швидкостей передачі даних. В якості прикладу, в одному варіанті реалізації цього розкриття можливо передавати незжате відео з одного апарату на інший в реальному часі, що відповідає швидкості передачі даних порядку гігабіт в секунду. На противагу, технології на основі електромагнітного поля, такі як засоби зв'язку ближнього поля, пропускають лише мегабіти в секунду, різниця в 1000.На відміну від інших систем, що базуються на ємності, у цьому випадку загальна ємність системи не обов'язково представляє інформацію, яка передається. Іншими словами, дані не передаються як функція того, що віртуальні ємності 201, 202 мають вищу або нижчу загальну ємність так, що одне значення ємності призводить, що в результаті приймальний апарат "бачить" 1 чи 0, відповідно. Насправді, через те, що це реальна система в неідеальному середовищі, вона може з легкістю не мати стабільної ємності, через, наприклад, вібрацію, яка змінює відстань між апаратами. Точніше, в цьому розкритті, наведений потенціал на терміналі 151, 152 приймального апарату 150 напряму представляє передані сигнали. Також на відміну від деяких інших ємнісно з'єднаних систем, це розкриття не обов'язково вимагає спільного джерела живлення або спільного заземлення між двома апаратами 100, 150. Тобто, немає необхідності використовувати будь-які дроти між двома апаратами 100, 150, або між кожним із апаратів 100, 150 і реальним (тобто, фізичним) заземленням. Ми також відзначаємо, що в цьому розкритті, створені електричні поля вважаються однорідними, і немає потреби вимірювати градієнт поля, що потребує складних технік та обмежує пропускну здатність. Також, як зображено на Фіг. 1, приймальний апарат 150 може також включати відновлювач потоку даних 156. Призначенням відновлювача потоку даних 156 є поєднання отриманого повторювального сигналу 154 і отриманого інвертованого сигналу 155 - двох електричних сигналів - для продукування отриманого потоку даних 157, таким чином, щоб отриманий потік даних 157 був по суті копією оригінального потоку даних 101. В одному варіанті реалізації, таке поєднання може бути втілене як віднімання отриманого інвертованого сигналу 155 з отриманого повторювального сигналу 154. Як зазначалось до цього відносно до передавального апарата, призначенням використання двох отриманих сигналів 154, 155 є зменшення помилок даних, які можуть виникати відносно до одного або обох сигналів під час передачі в результаті шуму або інших факторів. Відновлювач потоку даних 156 може бути безпосередньо з'єднаний із двома приймальними терміналами 151, 152. Певні зразки варіантів реалізації відновлювача потоку даних 156 обговорюються більш детально нижче. Різні елементи передавальних та приймальних апаратів 100, 150 можуть бути фізично орієнтовані здебільшого так як нав'язується загальними обмеженнями відповідних пристроїв з якими з'єднані апарати 100, 150. Наприклад, немає жодних специфічних вимог стосовно розміщення першого передавального термінала 103 відносно до другого передавального термінала 104, поки два термінали не розміщені так, щоб один блокував інший або так, щоб один перешкоджав створенню електричного поля іншому. В одному варіанті реалізації два передавальні термінали 103, 104 можуть бути орієнтовані так, щоб вони були в одній площині, але немає жодних вимог, щоб вони були орієнтовані саме таким чином. Крім того, немає жодних вимог, щоб передавальні термінали 103, 104 були розміщені дуже близько один до одного в межах передавального апарата; скоріш за все, вони можуть бути розділені на такій відстані один від одного, яка підходить для загальної системи. Аналогічно, немає жодних спеціальних вимог стосовно розміщення першого приймального термінала 151 відносно до другого приймального термінала 152, поки два термінали не 5 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщені так, щоб один блокував іншого або так, щоб отримані електричні поля перешкоджали один одному. В одному варіанті реалізації два приймальні термінали 151, 152 можуть бути орієнтовані так, щоб вони були в одній площині, але немає жодних вимог, щоб вони були орієнтовані таким чином. Крім того, немає жодних вимог, щоб приймальні термінали 151, 152 були розміщені дуже близько один до одного в межах приймального апарата 150. Однак, бажано розміщувати приймальні термінали 151, 152 в межах приймального апарата 150 у тій же конфігурації, що і передавальні термінали 103, 104 були розміщені в межах передавального апарата 100 для забезпечення можливості фізичного створення двох віртуальних конденсаторів 201, 202. В одному необмежуючому варіанті реалізації, може бути бажано використовувати круглі передавальні термінали 103, 104 і круглі приймальні термінали 151, 152, кожен 3 мм в діаметрі, і розміщені безпосередньо лицьовою стороною один до одного. Однак, немає жодних вимог, щоб передавальні термінали 103, 104 і приймальні термінали 151, 152 були однакового розміру. Таким чином, в іншому варіанті реалізації, бажано, наприклад, використовувати круглі передавальні термінали 105, 106 в діаметрі 2 мм, і круглі приймальні термінали 151, 152 в діаметрі 8 мм (це може бути корисним для зменшення емісії, якщо відносне положення апаратів не на сто відсотків точне). Бажано, щоб термінали 103,151 були приблизно паралельними один до одного. Не зважаючи що це не є незаперечною вимогою, ефективність системи зменшується, якщо кут між вищезазначеними терміналами збільшується (система не буде зовсім працювати, якщо термінали ортогональні). Це ж саме стосується і іншої пари терміналів 104, 152. Бажано розміщувати два апарати 100, 150 так, щоб загальна відстань між передавальними терміналами 103, 104 і приймальними терміналами 151, 152 була меншою, ніж або дорівнювала діаметру найменшого із терміналів. В останньому прикладі, де термінали різних розмірів, бажано розміщувати два апарати 100, 150 так, щоб передавальні термінали 103, 104 і приймальні термінали 151, 152 були приблизно на відстані 2 мм один від одного. Однак, людина зі звичайними навиками зрозуміє, що можливо розмістити два апарати 100, 150 ще далі один від одного залежно від характеристик всієї системи. Це також означає, що можливо мати два пристрої в яких апарати 100, 150 розміщені з фізичним контактом одного з одним, поки передавальні термінали 103, 104 і приймальні термінали 151, 152 не торкаються. Наприклад, два смартфони у пластикових корпусах можуть торкатись корпус до корпусу, але провідні передавальні термінали 103, 104 і приймальні термінали 151, 152 можуть бути розміщені під поверхнею їх відповідних корпусів телефонів. У такий спосіб, навіть, якщо телефони торкаються, провідні термінали можуть бути на відстані 2 мм (або будь-якої прийнятної відстані) один від одного. Фіг. 3А - блок-схема прикладу головним чином аналогового втілення системи, показаної на Фіг. 1. Як показано на Фіг. 3А, підготовлювач сигналу 102 може включати кодувальний пристрій 301, що може складатись із одного або більше модулів для кодування потоку даних 101. Людина зі звичайними знаннями зрозуміє, що коду вальним пристроєм 301 може бути будь-який апаратний або програмний механізм забезпечення перетворення даних з одного формату в інший. Кодування може використовуватись з метою зменшення частоти виникнення помилок на стороні приймання для покращення якості передачі сигналу. Як приклад, передача довгих рядів однакових бітів (скажімо, довгий ряд '0-ів') відповідно до цього розкриття може бути уразливою до помилок. Виходячи з того, що система базується на використанні ємності, якщо той же самий потенціал постійно був прикладений до передавальних терміналів 103, 104, з часом, потенціал на приймальних терміналах 151, 152 буде стабілізуватись на деяких рівноважних значеннях. Після цього, єдині зміни потенціалу визначені на приймальних терміналах 151, 152 будуть викликані шумом. Такий шум, помилково, може інтерпретуватись як отриманий сигнал. В залежності від обмежень загальної системи, можливо обробляти потік даних 101 для мінімізації довгого ряду '0ів' і '1'ць до того як потік даних 101 буде поданий до підготовлювача сигналу 102. Як альтернатива, може бути бажано використовувати кодувальний пристрій 301 to для мінімізації довгого ряду однакових чисел, використовуючи кодувальні техніки. Також може бути бажаним мати кодувальний пристрій 301 для здійснення деякого або усього фізичного кодування. Наприклад, відомо, що фізичні коди (такі як манчестерський код або 8b/10b код) усуває такий довгий ряд '0ів' і '1'ць, значно скорочуючи помилки, описані вище. Таким чином, в одному варіанті реалізації, кодувальний пристрій 301 може бути у вигляді програмованої схеми, яка була заздалегідь запрограмована на фізичне кодування потоку даних 101 будучи об'єднаним із сигналом синхронізації (не показано). Зрозуміло, однак, що будь-який тип кодування може бути використаний і винахід не обмежується у використанні фізичних кодів 6 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 або манчестерського коду зокрема. В головним чином аналоговій реалізації що на Фіг. 3А, на вході в кодувальний пристрій є потік бітів 1-ць і 0-ів, а на виході електричний сигнал 302, що представляє закодований потік бітів. Підготовлювач сигналу 102 може також включати дуплікатор 303, який може отримувати закодований електричний сигнал 302 і виробляти два електричні сигнали, такі як повторювальний сигнал 105 і інвертований сигнал 106. В одному варіанті реалізації, дуплікатор 303 може бути виконаний з використанням однотранзисторної схеми НІ (іноді також відомий як інвертор-повторювач). В іншому варіанті реалізації, дуплікатор 303 може включати два або більше блоки. Людина зі звичайними знаннями зрозуміє, що вироблення повторювального сигналу 105 і інвертованого сигналу 106, на основі вхідного закодованого сигналу 302, може здійснюватись будь-якими підходящими засобами. У реалізації відповідно до Фіг. 3А, відновлювач потоку даних 156 може включати схему поєднання сигналів 304. Схема поєднання сигналів 304 може отримувати два електричні сигнали на входах, так щоб отриманий повторювальний сигнал 154 і отриманий інвертований сигнал 155, виробляли один електричний сигнал на виході ("поєднаний отриманий сигнал") 305. Термін в цьому документі "схема поєднання сигналів" стосується будь-якого рішення на основі апаратного або програмного втілення, такого, як суматор з збірки резисторів, диференціатор, компаратор або будь-яка інша відповідна схема, апаратна або програмна. В одному варіанті реалізації, схема поєднання сигналів 304 може бути виконана з використанням двотранзисторного компаратора. Як показано на Фіг. 3А, відновлювач потоку даних 156 може також включати декодер 306, який може включати один або більше модулів для декодування поєднаного отриманого сигналу 305. В одному варіанті реалізації, декодер 306 може бути з'єднаний із схемою поєднання сигналів 304 таким чином, щоб декодер 306 отримував поєднаний отриманий сигнал 305 і виробляв отриманий потік даних 157, тобто декодовану версію оригінального потоку даних 101. Людина зі звичайними знаннями зрозуміє, що декодер може бути виконаний в програмної або апаратної реалізації, або з комбінацією обох, за умови, що є можливість здобувати дані, закодовані кодувальним пристроєм 301. На Фіг. 3В є електрична схема, що показує один приклад комбінації елементів, здатних реалізовувати окремі компоненти аналогового втілення, показаного на Фіг. 3А. В цьому варіанті реалізації, дуплікатор 303 виконаний простою, однотранзисторною схемою інвертора/повторювача. Зі сторони приймання, отриманий повторювальний сигнал 154 і отриманий інвертований сигнал 155 можуть бути підсиленими однотранзисторними підсилювачами з спільним емітером, показані як 307 і 308. Нарешті, схема поєднання сигналів 304 може бути виконана як двотранзисторний компаратор. Людина зі звичайними знаннями однак зрозуміє, що це лише один із багатьох можливих варіантів реалізації, логічно наведений на Фіг. 3А. Фіг. 4 показує блок-схему головним чином цифрового втілення системи, показаної на Фіг. 1. В одному такому варіанті реалізації, підготовлювач сигналу 102 може включати перший блок обробки сигналу 401. Блок обробки сигналу 401 може бути механізмом будь-якої форми на апаратній або програмній основі для продукування двох похідних цифрових потоків 402, 403 на основі потоку даних 101, як наприклад, програмний процесор загального використання, спеціалізований процесор, спеціалізована інтегральна мікросхема (ASIC), і може включати пам'ять, як буде необхідно для зберігання реалізованого програмного забезпечення. Як і у випадку із аналоговими варіантами втілення, описаними відносно до 3, може бути бажано використовувати кодувальні технології для покращення коефіцієнту помилок. В одному варіанті реалізації, блок обробки сигналу 401 може фізично кодувати поток даних 101 як частину продукування двох похідних цифрових потоків 402, 403. Два похідних цифрових потоки 402, 403 згенерованих блоком оброки сигналу 401 можуть бути з'єднані із двома цифроаналоговими конверторами 404, 405, таким чином, щоб вихід першого цифро-аналогового конвертера 404 був (електричним) повторювальним сигналом 105, а вихід другого цифроаналогового конвертера 405 був (електричним) інвертованим сигналом 106. Термін "цифроаналоговий конвертер" стосується будь-якого механізму на основі апаратного чи програмного забезпечення для конвертації цифрових даних у фізичну величину. Людина зі звичайними знаннями зрозуміє, що обробка, яка вимагається для створення повторювального сигналу 105 та інвертованого сигналу 106 може розподілятись між блоком обробки сигналу 401 та цифро-аналоговими конвертерами 404, 405. Наприклад, в одному варіанті реалізації, цифро-аналогові конвертери 404, 405 по суті ідентичні в тому, що для заданого входного сигналу вони мають по суті ідентичні вихідні. Блок обробки сигналу 401 відповідає за обробку, що необхідна для створення похідних цифрових потоків 402 і 403, таким 7 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 чином, щоб коли цифрові похідні потоки 402, 403 подаються через ідентичні цифро-аналогові конвертери 404, 405, вихід конвертерів був ідентичний, але з протилежною полярністю. В альтернативному варіанті реалізації, цифрові аналогові конвертери 404, 405 можуть злегка відрізнятись таким чином, щоб другий цифровий аналоговий конвертер 405 відповідав за зміну полярності похідного цифрового потоку 403 окрім створення електричного сигналу. В одному такому варіанті реалізації, перший цифровий аналоговий конвертер 404 може бути налаштований таким чином, щоб '0' на вході 402 приводив до генерації повторювального сигналу 105, що дорівнює 0 вольт, і '1' на вході 402 приводила до генерації повторювального сигналу 105, що дорівнює деякій фіксованій, позитивній величині напруги. Другий цифроаналоговий конвертер 405 може бути налаштований таким чином, щоб '0' на вході 403 приводив до генерації інвертованого сигналу 106, що дорівнює 0 вольт, і '1' на вході 403 приводила до генерації інвертованого сигналу 106, що дорівнює деякій фіксованій, негативній величині напруги. Максимальна вихідна напруга обох конвертерів 404, 405 буде однаковою, тобто абсолютне значення вихідної напруги відповідно вхідному значенню '1' в другому цифроаналоговому конвертері 405, буде дорівнювати вихідній напрузі, що відповідає вхідному значенню '1' в першому цифро-аналоговому конвертері 404. У такому варіанті реалізації, похідні цифрові потоки 402, 403 будуть ідентичними, але виходи цифро-аналогових конвертерів 404, 405 будуть такими, що електричний сигнал 106 буде в протилежній полярності до електричного сигналу 105. З приймаючої сторони в такому варіанті реалізації, відновлювач потоку даних 156 може містити два аналогово-цифрових конвертери 406, 407 з'єднаних із другим блоком обробки сигналу 408, які разом виконують функцію отримання двох електричних сигналів, таких як отриманий повторювальний сигнал 154 та отриманий інвертований сигнал 155, та продукують отриманий цифровий потік даних 157. Термін "аналогово-цифровий конвертер" стосується будь-якого механізму на основі апаратного або програмного забезпечення для перетворення електричного сигналу, такого як напруга, в потік бітів. В одному варіанті реалізації, аналогово-цифрові конвертери 406, 407 можуть бути 8бітними, таким чином, щоб виходи 409, 410 двох аналогово-цифрових конвертерів 406, 407 не були бінарними, але натомість мали діапазон значень від '0' до '255'. У такому варіанті реалізації очікується, що вихід 409 першого аналогово-цифрового конвертера 406 буде мати значення від '0' до '255', в залежності від напруги отриманого повторювального сигналу 154. Подібним чином, очікується, що вихід 410 другого аналогово-цифрового конвертера 407 буде в діапазоні від '0' до '255', в залежності від напруги отриманого інвертованого сигналу 155. У такий спосіб, і отриманий повторювальний сигнал 154 і отриманий інвертований сигнал 153 може бути перетворений в цифрову послідовність чисел в діапазоні від '0' до '255'. Незважаючи на вищезазначені приклади, людина зі звичайними знаннями зрозуміє, що 8-бітна роздільна здатність не вимагається, і що вища або нижча роздільна здатність може підходити у світлі загальних характеристик системи. Людина зі звичайними знаннями також зрозуміє, що існують альтернативні механізми для втілення аналогово-цифрових конвертерів, що підходять для цих цілей. Як описано вище, в межах відновлювача потоку даних 156, вихід двох аналогово-цифрових конвертерів 406, 407 під'єднується до другого блока обробки даних 408. Блок обробки даних може видавати на вихід отриманий потік даних 157 на основі різниці між виходами 409, 410 АЦП 406, 407. Цей блок 408 може бути апаратним або програмним механізмом будь-якої форми для отримання двох електричних сигналів та продукування потоку даних, так, як на не обмежуючому прикладі, бути програмним процесором загального призначення, спеціальним процесором, спеціалізованою мікросхемою (ASIC), та може включати пам'ять, яка може бути необхідною для зберігання реалізованого програмного забезпечення. На Фіг. 5 наведено інший альтернативний варіант реалізації - незалежно від типу обробки, що застосовується до потоку даних 101, тобто, головним чином аналоговий або цифровий - він відображає численні додаткові, опціональні елементи. В залежності від відстані між двома апаратами 100, 150 і характеру робочого середовища, може бути бажано використовувати підсилювачі та/або фільтри перед та/або після передачі повторювального сигналу 105 та інвертованого сигналу 106. Підсилювачі 501, 502 можуть бути з'єднані із підготовлювачем сигналу 102 таким чином, щоб і повторювальний сигнал 105 і інвертований сигнал 106 підсилювався до досягнення передавальних терміналів 103, 104. Термін "підсилювач" стосується будь-якого підходящого маханізму підвищення амплітуди або потужності сигналу, у тому числі, як не обмежуючий приклад, транзисторні підсилювачі, операційні підсилювачі, 8 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 60 повністю диференційні підсилювачі та діодні підсилювачі. В одному варіанті реалізації, два підсилювачі 501, 502 виконані за схемою однотранзисторного підсилювача з спільним емітером. Повторювальний сигнал 105 та інвертований сигнал 106 можуть додатково проходити через вихідні фільтри 503, 504 до того як потрапити на передавальні термінали 103, 104. Термін "вихідний фільтр" стосується будь-якого апаратного або програмного елементу здатного для цілі змінення певних характеристик сигналу (наприклад, може бути використаний для зміни форми сигналу з прямокутної на трапецієвидну для зменшення високочастотних складових спектра). Загалом, ці підсилювачі 501, 502 та вихідні фільтри 503, 504 є опціональними елементами які призначені покращувати якість сигналу до передавання. В залежності від загального середовища системи, може бути корисно включити захисні схеми для захисту компонентів в приймальному апараті 150 від рівнів напруги (наприклад, що виникають із статичного заряду на поверхні непровідникового покриття), що можуть зашкодити. У варіанті реалізації, показаному на Фіг. 5, дві захисні схеми 505, 506 з'єднані із приймальними терміналами 151, 152, таким чином, щоб усі наступні елементи були захищені від ушкоджень. Людина зі звичайними знаннями зрозуміє, що захисна схема 505, 506 може бути, наприклад, виконана з використанням діода Зенера. Також може бути корисним підсилювати сигнали на стороні приймання до виконання обробки сигналу. Таким чином, як показано на Фіг. 5, приймальний апарат 150 може включати підсилювачі 507, 508 та вхідні фільтри 509, 510. Вхідні фільтри використовуються з метою фільтрування будь-якого шуму або небажаних частот наведених з навколишнього середовища, в процесі передачі та/або підсилення. Кожен з таких підсилювачів 507, 508 та вхідних фільтрів 509, 510 є опціональними елементами з метою покращення якості передачі сигналу. Людина зі звичайними знаннями зрозуміє також, що система, що поєднує різні втілення, про які йшла мова вище, також може використовуватись або бути сконструйованою. Наприклад, передавальний апарат може використовувати аналогове виконання для обробки потоку даних в електричні сигнали у той час, як приймальний апарат може використовувати цифрове виконання для обробки отриманих електричних сигналів у отриманий потік даних, або навпаки. Дійсно, так як це розкриття є ідеєю для передачі потоку даних між пристроями, якими володіють різні люди, немає жодних гарантій, що приймальні та передавальні апарати використовують одну і ту ж методологію для обробки електричних сигналів та потоків даних. Поки передавальний та приймальний апарати використовують ти ж самі кодувальні/декодувальні техніки, для їх втілення може бути вибрана будь-яка реалізації таких технік. У той час як певні варіанти реалізації та застосування даного винаходу ілюстровані і описані, потрібно мати на увазі, що винахід не обмежений точною конфігурацією і компонентами, розкритими тут. Умови, описи і Фіг. тут використовувались тільки з метою ілюстрації і не означають жодних обмежень. Різні модифікації, зміни, і варіації, які будуть очевидні для кваліфікованих людей, можуть бути зроблені в компонуванні, роботі, і деталях апаратів, методів і систем даного винаходу, розкритого тут, не відступаючи від суті і контексту винаходу. Наприклад, різні додаткові елементи, обговорені тут, такі як підготовлювачі сигналу, відновлювачі потоку даних, кодувальні пристрої, підсилювачі, фільтри і схеми захисту, можуть бути поєднані для кожного певного застосування. Різні ілюстративні логічні блоки, модулі, схеми, і кроки алгоритму, описані в поєднанні із варіантами реалізацій, розкритих тут, можуть бути втілені як електронні апаратні засоби, програмне забезпечення, або комбінації обох. Щоб ілюструвати цю взаємозамінність апаратного й програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми, і кроки були описані вище взагалі з точки зору їх функціональності. Чи реалізована така функціональність апаратно, чи програмно - залежить від певного застосування і конструктивних обмежень, накладених на систему загалом. Описана функціональність може бути реалізована різними способами до кожного певного застосування, але такі визначення реалізації не повинні бути інтерпретовані як причини відхилення від контексту даного винаходу. Кроки методу або алгоритми описані у зв'язку із варіантами реалізації, розкритими в цьому документі можуть бути втілені безпосередньо в апаратне забезпечення, в програмному модулі, що виконується процесором, або в комбінації обох. Програмний модуль може бути розташованим в оперативній пам'яті, флеш-пам'яті, пам'яті EPROM, пам'яті EEPROM, регістрах, жорсткому дискові, змінному дискові, CD-ROMi, або на будь-якому іншому середовищі збереження даних. Методи, розкриті тут, включають один або більше кроків або дій для того, щоб досягнути бажаного результату описаного методу. Кроки методу та/або дії можна взаємозаміняти один з одним, не відступаючи від контексту даного винаходу. Інакше кажучи, поки певний порядок кроків або дій потрібен для правильного функціонування певної реалізації, порядок та/або 9 UA 102893 C2 використання певних кроків, і/або дії можуть бути змінені, не відступаючи від контексту даного винаходу. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Система бездротової передачі, що включає: передавальний апарат, який виконано з можливістю передачі потоку даних, який включає: підготовлювач сигналу, з'єднаний із потоком даних і виконаний з можливістю вироблення повторювального сигналу та інвертованого сигналу; перший передавальний термінал, з'єднаний із підготовлювачем сигналу таким чином, щоб перший передавальний термінал створював електричне поле, що представляє повторювальний сигнал; і другий передавальний термінал, відділений в просторі від першого передавального термінала і з'єднаний із підготовлювачем сигналу таким чином, щоб другий передавальний термінал створював електричне поле, що представляє інвертований сигнал; приймальний апарат, який включає: перший приймальний термінал, здатний виявляти електричне поле, що створюється першим передавальним терміналом, виявлення якого викликає відтворення отриманого повторювального сигналу на першому приймальному терміналі; другий приймальний термінал, відділений в просторі від першого приймального терміналу і здатний виявляти електричне поле, що створюється другим передавальним терміналом, виявлення якого викликає відтворення отриманого інвертованого сигналу на другому приймальному терміналі; і відновлювач потоку даних, в якому кожен з таких приймальних терміналів з'єднаний із відновлювачем потоку даних таким чином, щоб отриманий повторювальний сигнал і отриманий інвертований сигнал поєднувались для вироблення отриманого потоку даних; де передавальний апарат орієнтований відповідно до приймального апарата таким чином, щоб щонайменше одне непровідникове середовище відділяло передавальний апарат від приймального апарата. 2. Система за п. 1, де щонайменше один з першого передавального термінала і другого передавального термінала менший, ніж щонайменше один із першого приймального термінала або другого приймального термінала. 3. Спосіб для бездротової передачі потоку даних між передавальним апаратом і приймальним апаратом, передавальний апарат включає підготовлювач сигналу, перший передавальний термінал і другий передавальний термінал, а приймальний апарат включає перший приймальний термінал і другий приймальний термінал, спосіб включає: орієнтування передавального апарата відповідно до приймального апарата таким чином, щоб щонайменше одне непровідникове середовище відділяло перший і другий передавальні термінали від першого і другого приймальних терміналів; подавання потоку даних до підготовлювача сигналу, який виробляє повторювальний та інвертований сигнали; подавання повторювального сигналу на перший передавальний термінал, що спричиняє створення першого електричного поля, що представляє повторювальний сигнал; і подавання інвертованого сигналу на другий передавальний термінал, що спричиняє створення другого електричного поля, що представляє інвертований сигнал. 4. Спосіб за п. 3, що також включає підсилення щонайменше одного сигналу із двох повторювального та інвертованого сигналів до подавання до щонайменше одного із терміналів - першого передавального термінала та другого передавального термінала. 5. Спосіб за п. 4, що також включає фільтрування щонайменше одного сигналу із двох повторювального та інвертованого сигналів до подавання до щонайменше одного із терміналів - першого передавального термінала та другого передавального термінала. 6. Спосіб бездротового приймання сигналу, що включає: виявлення першого електричного поля на першому приймальному терміналі, що викликає відтворення отриманого повторювального сигналу на першому приймальному терміналі; виявлення другого електричного поля на другому приймальному терміналі, що викликає відтворення отриманого інвертованого сигналу на другому приймальному терміналі; і поєднання отриманого повторювального сигналу та отриманого інвертованого сигналу для вироблення отриманого потоку даних. 10 UA 102893 C2 5 10 15 20 25 30 35 40 45 50 55 7. Спосіб за п. 6, що також включає підсилення щонайменше одного сигналу із двох отриманого повторювального та отриманого інвертованого сигналу до поєднання отриманого повторювального та отриманого інвертованого сигналу. 8. Спосіб за п. 7, що також включає фільтрування щонайменше одного сигналу із двох повторювального та інвертованого сигналу до поєднання отриманого повторювального та отриманого інвертованого сигналу. 9. Спосіб за п. 6, що також включає захист одного або більше компонентів приймального апарата від визначених рівнів напруги, які можуть завдати шкоду одному або більше компонентам приймального апарата. 10. Спосіб за п. 6, що також включає захист одного або більше компонентів приймального апарата від визначених рівнів струму, які можуть завдати шкоду одному або більше компонентам приймального апарата. 11. Передавальний апарат для бездротової передачі потоку даних, що включає: підготовлювач сигналу, з'єднаний із потоком даних і виконаний з можливістю вироблення повторювального сигналу та інвертованого сигналу; перший передавальний термінал з'єднаний із підготовлювачем сигналу таким чином, щоб перший передавальний термінал створював електричне поле, що представляє повторювальний сигнал; і другий передавальний термінал розділений в просторі від першого передавального термінала і з'єднаний із підготовлювачем сигналу таким чином, щоб другий передавальний термінал створював електричне поле, що представляє інвертований сигнал. 12. Передавальний апарат за п. 11, що також включає щонайменше один підсилювач таким чином, щоб щонайменше один сигнал із двох - повторювальний сигнал та інвертований сигнал, підсилювався до отримання щонайменше одним із терміналів - першим передавальним терміналом і другим передавальним терміналом. 13. Передавальний апарат за п. 12, що також включає щонайменше один фільтр таким чином, щоб щонайменше один сигнал із двох - повторювальний сигнал та інвертований сигнал, фільтрувався до отримання щонайменше одним із терміналів - першим передавальним терміналом і другим передавальним терміналом. 14. Передавальний апарат за п. 11, в якому підготовлювач сигналу включає дуплікатор. 15. Передавальний апарат за п. 14, в якому підготовлювач сигналу також включає кодувальний пристрій таким чином, щоб потік даних кодувався до отримання дуплікатором. 16. Передавальний апарат за п. 15, в якому кодувальний пристрій - пристрій фізичного кодування. 17. Передавальний апарат за п. 11, в якому підготовлювач сигналу включає перший блок обробки сигналу, з'єднаний із щонайменше двома цифро-аналоговими конвертерами. 18. Передавальний апарат за п. 17, в якому перший блок обробки сигналу налаштований на кодування потоку даних. 19. Передавальний апарат за п. 18, в якому перший блок обробки сигналу здатний фізично кодувати потік даних. 20. Приймальний апарат для бездротового отримання двох електричних сигналів для вироблення отриманого потоку даних, що включає: перший приймальний термінал здатний виявляти перше електричне поле, виявлення якого викликає відтворення отриманого повторювального сигналу на першому приймальному терміналі; другий приймальний термінал розділений в просторі від першого приймального термінала і здатний виявляти друге електричне поле, виявлення якого викликає відтворення отриманого інвертованого сигналу на другому приймальному терміналі; і відновлювач потоку даних, в якому кожен з таких приймальних терміналів з'єднаний із відновлювачем потоку даних таким чином, щоб отриманий повторювальний сигнал і отриманий інвертований сигнал поєднувались для вироблення отриманого потоку даних. 21. Приймальний апарат за п. 20, що також включає щонайменше один підсилювач таким чином, щоб щонайменше один сигнал із двох - отриманий повторювальний сигнал та отриманий інвертований сигнал, підсилювався до отримання відновлювачем потоку даних. 22. Приймальний апарат за п. 21, що також включає щонайменше один фільтр таким чином, щоб щонайменше один сигнал із двох - отриманий повторювальний сигнал та отриманий інвертований сигнал, фільтрувався до отримання відновлювачем потоку даних. 23. Приймальний апарат за п. 20, що також включає щонайменше одну схему захисту таким чином, щоб один або більше компонентів приймального апарата були захищені від визначених 11 UA 102893 C2 5 10 15 рівнів напруги,які можуть завдати шкоду одному або більше компонентам приймального апарата. 24. Приймальний апарат за п. 20, що також включає щонайменше одну схему захисту таким чином, щоб один або більше компонентів приймального апарата були захищені від визначених рівнів струму, які можуть завдати шкоду одному або більше компонентам приймального апарата. 25. Приймальний апарат за п. 20, в якому відновлювач потоку даних включає схему порівняння сигналів. 26. Приймальний апарат за п. 25, в якому відновлювач потоку даних також включає декодер таким чином, щоб отриманий потік даних був декодований. 27. Приймальний апарат за п. 26, в якому декодер є фізичним декодером. 28. Приймальний апарат за п. 20, в якому відновлювач потоку даних включає другий блок обробки сигналу, з'єднаний із щонайменше двома цифро-аналоговими конвертерами. 29. Приймальний апарат за п. 28, в якому другий блок обробки сигналу має можливість декодування для вироблення отриманого потоку даних. 30. Приймальний апарат за п. 29, в якому другий блок обробки сигналу має можливість фізичного декодування для вироблення отриманого потоку даних. 12 UA 102893 C2 13 UA 102893 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
