М’яка передача обслуговування із заглушенням перешкод у системі безпровідного зв’язку зі стрибкоподібним перестроюванням частоти

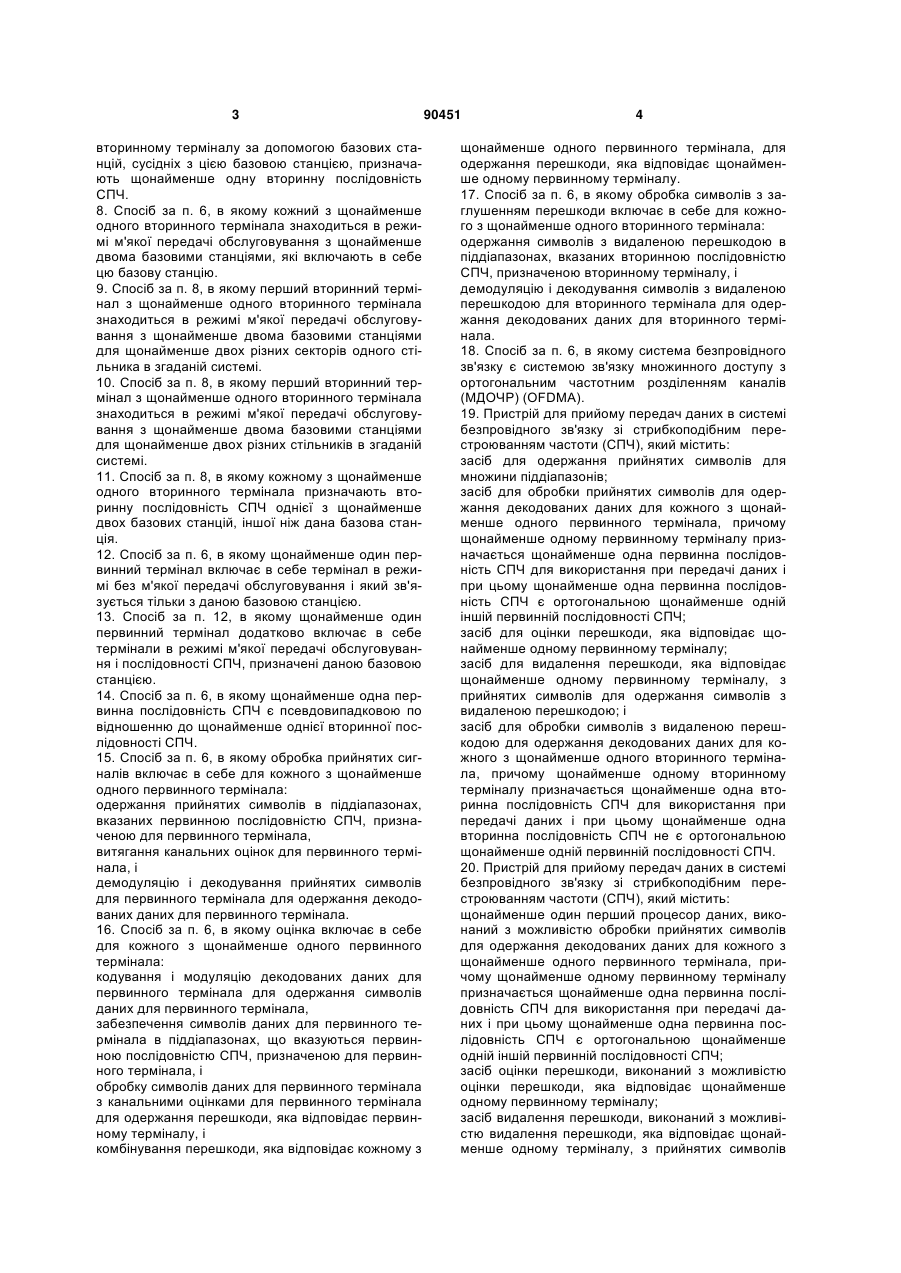

1. Спосіб прийому передач даних в системі безпровідного зв'язку, який полягає в тому, що одержують прийняті символи для щонайменше однієї передачі даних в щонайменше одному первинному каналі трафіку від щонайменше одного первинного термінала і для щонайменше однієї передачі даних в щонайменше одному вторинному каналі трафіку від щонайменше одного вторинного термінала, при цьому щонайменше один первинний канал трафіку є ортогональним щонайменше одному іншому первинному каналу трафіку і не ортогональним щонайменше одному вторинному каналу трафіку; обробляють прийняті символи для одержання декодованих даних для кожного з щонайменше одного первинного термінала; оцінюють перешкоду, яка відповідає щонайменше одному первинному терміналу; видаляють перешкоду, яка відповідає щонайменше одному первинному терміналу, з прийнятих символів для одержання символів з видаленою перешкодою; і обробляють символи з видаленою перешкодою для одержання декодованих даних для кожного з щонайменше одного вторинного термінала. 2. Спосіб за п. 1, в якому система безпровідного 2 (19) 1 3 вторинному терміналу за допомогою базових станцій, сусідніх з цією базовою станцією, призначають щонайменше одну вторинну послідовність СПЧ. 8. Спосіб за п. 6, в якому кожний з щонайменше одного вторинного термінала знаходиться в режимі м'якої передачі обслуговування з щонайменше двома базовими станціями, які включають в себе цю базову станцію. 9. Спосіб за п. 8, в якому перший вторинний термінал з щонайменше одного вторинного термінала знаходиться в режимі м'якої передачі обслуговування з щонайменше двома базовими станціями для щонайменше двох різних секторів одного стільника в згаданій системі. 10. Спосіб за п. 8, в якому перший вторинний термінал з щонайменше одного вторинного термінала знаходиться в режимі м'якої передачі обслуговування з щонайменше двома базовими станціями для щонайменше двох різних стільників в згаданій системі. 11. Спосіб за п. 8, в якому кожному з щонайменше одного вторинного термінала призначають вторинну послідовність СПЧ однієї з щонайменше двох базових станцій, іншої ніж дана базова станція. 12. Спосіб за п. 6, в якому щонайменше один первинний термінал включає в себе термінал в режимі без м'якої передачі обслуговування і який зв'язується тільки з даною базовою станцією. 13. Спосіб за п. 12, в якому щонайменше один первинний термінал додатково включає в себе термінали в режимі м'якої передачі обслуговування і послідовності СПЧ, призначені даною базовою станцією. 14. Спосіб за п. 6, в якому щонайменше одна первинна послідовність СПЧ є псевдовипадковою по відношенню до щонайменше однієї вторинної послідовності СПЧ. 15. Спосіб за п. 6, в якому обробка прийнятих сигналів включає в себе для кожного з щонайменше одного первинного термінала: одержання прийнятих символів в піддіапазонах, вказаних первинною послідовністю СПЧ, призначеною для первинного термінала, витягання канальних оцінок для первинного термінала, і демодуляцію і декодування прийнятих символів для первинного термінала для одержання декодованих даних для первинного термінала. 16. Спосіб за п. 6, в якому оцінка включає в себе для кожного з щонайменше одного первинного термінала: кодування і модуляцію декодованих даних для первинного термінала для одержання символів даних для первинного термінала, забезпечення символів даних для первинного термінала в піддіапазонах, що вказуються первинною послідовністю СПЧ, призначеною для первинного термінала, і обробку символів даних для первинного термінала з канальними оцінками для первинного термінала для одержання перешкоди, яка відповідає первинному терміналу, і комбінування перешкоди, яка відповідає кожному з 90451 4 щонайменше одного первинного термінала, для одержання перешкоди, яка відповідає щонайменше одному первинному терміналу. 17. Спосіб за п. 6, в якому обробка символів з заглушенням перешкоди включає в себе для кожного з щонайменше одного вторинного термінала: одержання символів з видаленою перешкодою в піддіапазонах, вказаних вторинною послідовністю СПЧ, призначеною вторинному терміналу, і демодуляцію і декодування символів з видаленою перешкодою для вторинного термінала для одержання декодованих даних для вторинного термінала. 18. Спосіб за п. 6, в якому система безпровідного зв'язку є системою зв'язку множинного доступу з ортогональним частотним розділенням каналів (МДОЧР) (OFDMA). 19. Пристрій для прийому передач даних в системі безпровідного зв'язку зі стрибкоподібним перестроюванням частоти (СПЧ), який містить: засіб для одержання прийнятих символів для множини піддіапазонів; засіб для обробки прийнятих символів для одержання декодованих даних для кожного з щонайменше одного первинного термінала, причому щонайменше одному первинному терміналу призначається щонайменше одна первинна послідовність СПЧ для використання при передачі даних і при цьому щонайменше одна первинна послідовність СПЧ є ортогональною щонайменше одній іншій первинній послідовності СПЧ; засіб для оцінки перешкоди, яка відповідає щонайменше одному первинному терміналу; засіб для видалення перешкоди, яка відповідає щонайменше одному первинному терміналу, з прийнятих символів для одержання символів з видаленою перешкодою; і засіб для обробки символів з видаленою перешкодою для одержання декодованих даних для кожного з щонайменше одного вторинного термінала, причому щонайменше одному вторинному терміналу призначається щонайменше одна вторинна послідовність СПЧ для використання при передачі даних і при цьому щонайменше одна вторинна послідовність СПЧ не є ортогональною щонайменше одній первинній послідовності СПЧ. 20. Пристрій для прийому передач даних в системі безпровідного зв'язку зі стрибкоподібним перестроюванням частоти (СПЧ), який містить: щонайменше один перший процесор даних, виконаний з можливістю обробки прийнятих символів для одержання декодованих даних для кожного з щонайменше одного первинного термінала, причому щонайменше одному первинному терміналу призначається щонайменше одна первинна послідовність СПЧ для використання при передачі даних і при цьому щонайменше одна первинна послідовність СПЧ є ортогональною щонайменше одній іншій первинній послідовності СПЧ; засіб оцінки перешкоди, виконаний з можливістю оцінки перешкоди, яка відповідає щонайменше одному первинному терміналу; засіб видалення перешкоди, виконаний з можливістю видалення перешкоди, яка відповідає щонайменше одному терміналу, з прийнятих символів 5 90451 6 для одержання символів з видаленою перешкодою; і щонайменше один другий процесор даних, виконаний з можливістю обробки символів з видаленою перешкодою для одержання декодованих даних для кожного з щонайменше одного вторинного термінала, причому щонайменше одному вторинному терміналу призначається щонайменше одна вторинна послідовність СПЧ для використання при передачі даних і при цьому щонайменше одна вторинна послідовність СПЧ не є ортогональною щонайменше одній первинній послідовності СПЧ. 21. Пристрій за п. 20, в якому кожний з щонайменше одного першого процесора даних призначається для відповідного одного з щонайменше одного первинного термінала і при цьому перший процесор даних для кожного первинного термінала включає в себе: перемикач, виконаний з можливістю одержання прийнятих символів в піддіапазонах, вказаних первинною послідовністю СПЧ, призначеною первинному терміналу, засіб канальної оцінки, виконаний з можливістю витягання канальних оцінок для первинного термінала, і демодулятор і декодер, виконані з можливістю демодуляції і декодування прийнятих символів для первинного термінала для одержання декодованих даних для первинного термінала. 22. Пристрій за п. 20, в якому засіб оцінки перешкоди включає в себе щонайменше один засіб оцінки перешкоди термінала, кожний з яких виконаний з можливістю оцінки перешкоди, яка відповідає відповідно одному з щонайменше одного первинного термінала, і при цьому засіб оцінки перешкоди термінала для кожного первинного термінала включає в себе: кодер і модулятор, виконані з можливістю кодування і модуляції декодованих даних для первинного термінала для одержання символів даних для первинного термінала, перемикач, виконаний з можливістю передачі символів даних для первинного термінала в піддіапазонах, вказаних первинною послідовністю СПЧ, призначеною для первинного термінала, і засіб канального моделювання, виконаний з можливістю обробки символів даних для первинного термінала з канальними оцінками для первинного термінала для одержання перешкоди, яка відповідає первинному терміналу. 23. Носій інформації, що зчитується процесором, для зберігання команд, призначених для одержання прийнятих символів для множини піддіапазонів; обробки прийнятих символів для одержання декодованих даних для кожного з щонайменше одного первинного термінала, причому щонайменше од ному первинному терміналу призначається щонайменше одна первинна послідовність стрибкоподібного перестроювання частоти (СПЧ) для використання при передачі даних і при цьому щонайменше одна первинна послідовність СПЧ є ортогональною щонайменше одній іншій первинній послідовності СПЧ; оцінки перешкоди, яка відповідає щонайменше одному первинному терміналу; видалення перешкоди, яка відповідає щонайменше одному первинному терміналу, з прийнятих символів для одержання символів з видаленою перешкодою; і обробки символів з видаленою перешкодою для одержання декодованих даних для кожного з щонайменше одного вторинного термінала, причому щонайменше одному вторинному терміналу призначається щонайменше одна вторинна послідовність СПЧ для використання при передачі даних і при цьому щонайменше одна вторинна послідовність СПЧ не є ортогональною щонайменше одній первинній послідовності СПЧ. 24. Пристрій для передачі передач даних в системі зв'язку безпровідного зв'язку зі стрибкоподібним перестроюванням частоти (СПЧ), який містить: контролер, виконаний з можливістю одержання призначення послідовності СПЧ з першої базової станції; кодер і модулятор, виконані з можливістю кодування і модуляції даних для одержання символів даних; перемикач, виконаний з можливістю передачі символів даних в піддіапазонах, вказаних послідовністю СПЧ; і модулятор мультиплексування з ортогональним частотним розділенням (МОЧР), виконаний з можливістю обробки символів даних для передачі на першу базову станцію і на другу базову станцію, при цьому послідовності СПЧ, призначені першою базовою станцією, є ортогональними одна одній і не ортогональними послідовностям СПЧ, призначеним другою базовою станцією. 25. Носій інформації, що зчитується процесором для зберігання команд, призначених для одержання призначення послідовності стрибкоподібного перестроювання частоти (СПЧ) з першої базової станції; кодування і модуляції даних для одержання символів даних; забезпечення символів даних в піддіапазонах, вказаних послідовністю СПЧ; і обробки символів даних для передачі на першу базову станцію і на другу базову станцію, при цьому послідовності СПЧ, призначені першою базовою станцією, є ортогональними одна одній і не ортогональними послідовностям СПЧ, призначеним другою базовою станцією. Даний винахід відноситься загалом до зв'язку і, конкретніше, до методів підтримки м'якої передачі обслуговування в системі безпровідного зв'язку зі стрибкоподібним перестроюванням частоти. У системах зв'язку з м'якою передачею обслуговування дані передаються в різних частотних піддіапазонах в різні часові інтервали, які можуть називатися як «періоди стрибкоподібного пере 7 строювання частоти». Ці частотні піддіапазони можуть забезпечуватися мультиплексуванням з ортогональним частотним розділенням (МОЧР) (OFDM), іншими методами модуляції з множиною несучих або деякими іншими конструкціями. При перемиканні частоти передача даних стрибкоподібно перестроюється з піддіапазону в піддіапазон псевдовипадковим чином. Це стрибкоподібне перестроювання забезпечує частотну різноманітність і дозволяє передачі даних краще протистояти шкідливим ефектам трактів, таким як вузькосмугова перешкода, заглушення, загасання тощо. Системи множинного доступу з ортогональним частотним розділенням (МДОЧР) (OFDMA) використовують МОЧР і одночасно можуть підтримувати множину користувачів. Для системи МДОЧР зі стрибкоподібним перестроюванням частоти передача даних даному користувачеві може відправлятися по лінії «трафіка», який зв'язаний з конкретною послідовністю стрибкоподібного перестроювання частоти (СПЧ) (FH). Ця послідовність СПЧ вказує конкретний піддіапазон для використання при передачі даних в кожному періоді стрибкоподібного перестроювання частоти. Множинна передача даних для множини користувачів може одночасно відправлятися по множині каналів трафіка, які зв'язані з різними послідовностями СПЧ. Ці послідовності СПЧ можуть визначатися ортогонально одна одній так, що тільки один канал трафіка, а тим самим тільки одна передача даних використовує кожний піддіапазон в кожному періоді стрибкоподібного перестроювання частоти. При використанні ортогональних послідовностей СПЧ множинні передачі даних не заважають одна одній, одержуючи в той же час вигоди від частотного розділення. Система МДОЧР може використовуватися з множиною стільників, де стільник звичайно відноситься до зони охоплювання базової станції. Передача даних на даному піддіапазоні в одному стільнику діє як перешкода для іншої передачі даних на тому ж піддіапазоні в сусідньому стільнику. Для рандомізації перешкоди між стільниками послідовності СПЧ для кожного стільника звичайно псевдовипадково визначаються по відношенню до послідовностей для сусідніх стільників. За допомогою псевдовипадкових послідовностей СПЧ для різних стільників досягається рознесення перешкод і передача даних користувачеві в одному стільнику додержує середню перешкоду з передачами даних іншим користувачам в інших стільниках. У багатостільниковій системі МДОЧР бажано підтримувати «м'яку передачу обслуговування», яка також називається як «збереження з'єднання». М'яка передача обслуговування є процесом, в якому користувач одночасно зв'язується з множиною базових станцій. М'яка передача обслуговування може забезпечувати просторове рознесення проти шкідливих ефектів тракту за допомогою передачі даних на або від множини базових станцій в різних місцеположеннях. Однак м'яка передача обслуговування ускладнюється, коли система використовує стрибкоподібне перестроювання частоти. Це відбувається тому, що послідовності СПЧ для одного стільника є псевдовипадковими (тобто 90451 8 не ортогональними) відносно послідовностей СПЧ для сусідніх стільників для рандомізації перешкод між стільниками. Користувачеві в режимі м'якої передачі обслуговування з множиною базових станцій може бути вказано використати послідовності СПЧ за допомогою призначеної базової станції серед множини базових станцій. Передача даних, відправлена користувачем в режимі м'якої передачі обслуговування, буде ортогональною для передачі даних, відправленої іншими користувачами призначеної базової станції, але буде псевдовипадковою відносно передач даних, відправлених користувачами інших базових станцій. Користувач в режимі м'якої передачі обслуговування буде спричиняти перешкоду іншим користувачам інших базових станцій і буде також приймати перешкоду від цих користувачів. Перешкода погіршує продуктивність всіх діючих користувачів, якщо не пом'якшити її яким-небудь способом. Тому в рівні техніки є необхідність в методах підтримки м'якої передачі обслуговування в системі МДОЧР зі стрибкоподібним перестроюванням частоти. Тут забезпечуються методи для підтримки м'якої передачі обслуговування в системах безпровідного зв'язку (наприклад, системі МДОЧР зі стрибкоподібним перестроюванням частоти). Кожний стільник в системі може розділятися на один або множину секторів. Кожний сектор в системі може одночасно підтримувати множину користувачів в режимі «без м'якої передачі обслуговування» і множину користувачів в режимі «м'якої передачі обслуговування». Користувач в режимі без м'якої передачі обслуговування є одним з тих, хто зв'язується тільки з одним сектором (тобто не в м'якій передачі обслуговування). Користувач в режимі м'якої передачі обслуговування є одним з тих, хто одночасно зв'язується з множиною секторів. Для кожного сектора кожному користувачеві цього сектора в режимі без м'якої передачі обслуговування цим сектором призначається канал трафіка і кожному користувачеві цього сектора в режимі м'якої передачі обслуговування призначається канал трафіка за допомогою «обслуговуючого» або «якірного» сектора для користувача в режимі м'якої передачі обслуговування. Обслуговуючий сектор для користувача в режимі м'якої передачі обслуговування є призначеним сектором серед множини секторів, з якими зв'язується користувач в режимі м'якої передачі обслуговування. Для кожного сектора канал трафіка, призначений для користувачів в режимі без м'якої передачі обслуговування цього сектора, є ортогональним одному іншому каналу трафіка і може бути або може не бути ортогональним каналам трафіка, призначеним для користувачів в режимі м'якої передачі обслуговування цього сектора, залежно від того, є чи ні цей сектор обслуговуючим сектором для користувачів в режимі м'якої передачі обслуговування. Для кожного сектора користувачі в режимі без м'якої передачі обслуговування цього сектора можуть керуватися по потужності так, що їх передачі даних можуть прийматися і декодуватися цим сектором в присутності перешкоди від користувачів в 9 режимі м'якої передачі обслуговування цього сектора, а також перешкоди від користувачів інших секторів. Користувачі в режимі м'якої передачі обслуговування можуть також керуватися по потужності так, що їх передачі даних можуть декодуватися їх секторами, в той час як мінімізується перешкода для користувачів в режимі без м'якої передачі обслуговування. Кожний сектор обробляє прийняті ним сигнали і відновлює передачі даних від користувачів в режимі без м'якої передачі обслуговування цього сектора. Коли передачі даних від користувачів в режимі без м'якої передачі обслуговування декодовані, кожний сектор оцінює перешкоду, зумовлену користувачами в режимі без м'якої передачі обслуговування цього сектора, і заглушує перешкоду з прийнятого сигналу. Кожний сектор додатково обробляє сигнал із заглушеною ним перешкодою для відновлення передач даних від користувачів в режимі м'якої передачі обслуговування цього сектора. Нижче детально описуються різні об'єкти і варіанти здійснення винаходу. Ознаки, суть та переваги даного винаходу стануть очевидними з докладного опису, викладеного далі нижче разом з кресленнями, на яких однакові посилальні позиції означають відповідно всюди, і де: Фіг. 1 показує систему МДОЧР; Фіг. 2 показує стрибкоподібне перестроювання частоти для одного сектора в системі МДОЧР; Фіг. 3 показує блок-схему термінала; Фіг. 4А показує блок-схему базової станції в синхронній системі; Фіг. 4В показує блок-схему базової станції в асинхронній системі; Фіг. 5 показує блок-схему приймального (RX) процесора даних в базовій станції в синхронній системі; Фіг. 6 показує блок-схему засобу оцінки перешкоди і засобу видалення перешкоди в процесорі RX даних; Фіг. 7 показує блок-схему демодулятора МОЧР/RX процесора даних в базовій станції в асинхронній системі; Фіг. 8 показує блок-схему засобу оцінки перешкоди і засобу видалення перешкоди в демодуляторі МОЧР/RX процесорі даних; Фіг. 9 показує блок-схему алгоритму передачі даних терміналом; і Фіг. 10 показує блок-схему алгоритму прийому передач даних від множини терміналів базовою станцією. Слово «зразковий» використовується тут для визначення «такий, що служить як приклад, окремий випадок або ілюстрація». Будь-який варіант здійснення або конструкція, описані тут як «зразкові», не повинні обов'язково тлумачитися як найкращі або переважні в порівнянні з іншими варіантами здійснення або конструкціями. Фіг. 1 показує зразкову систему 100 МДОЧР, яка підтримує декілька користувачів. Система 100 включає в себе декілька базових станцій 100, які забезпечують зв'язок з декількома терміналами 120. Базова станція є нерухомою станцією, що 90451 10 використовується для зв'язку з терміналами, і може також називатися як точка доступу, вузол В або деякою іншою термінологією. Термінали 120 звичайно розподілені по всій системі, і кожний термінал може бути нерухомим або мобільним. Термінал може також називатися як мобільний термінал, обладнання користувача (OK) (UE), пристрій безпровідного зв'язку або деякою іншою термінологією. Кожний термінал може зв'язуватися з однією або множиною базових станцій по прямій лінії зв'язку і/або з однією або множиною базових станцій по зворотній лінії зв'язку в даний момент. Це залежить від того, активний чи ні термінал, підтримується чи ні м'яка передача обслуговування і знаходиться чи ні термінал в режимі м'якої передачі обслуговування. Пряма лінія зв'язку (тобто низхідна лінія зв'язку) називається як лінія зв'язку від базової станції до термінала, а зворотна лінія зв'язку (тобто висхідна лінія зв'язку) називається як лінія зв'язку від термінала до базової станції. На фіг. 1 термінал 120с знаходиться в режимі м'якої передачі обслуговування по зворотній лінії зв'язку з базовими станціями 110а, 110b та 110с, термінал 120d знаходиться в режимі м'якої передачі обслуговування з базовими станціями 110а та 110с, і термінал 120g знаходиться в режимі м'якої передачі обслуговування з базовими станціями 110b та 110с. Інші термінали не знаходяться в режимі м'якої передачі обслуговування. Для простоти передачі по прямій лінії зв'язку не показані на фіг. 1. Системний контролер 130 підключений до базових станцій 110 і може здійснювати множину функцій, таких як (1) координація і керування базовими станціями 110, (2) маршрутизація даних серед цих базових станцій і (3) доступ та керування терміналами, що обслуговуються цими базовими станціями. Кожна базова станція 110 забезпечує охоплювання відповідної географічної зони 102. Терміном «стільник» може називатися базова станція і/або ділянка її охоплювання, залежно від контексту, в якому термін використовується. Для збільшення пропускної здатності зона охоплювання кожної базової станції може розділятися на множину секторів (наприклад, три сектори 104а, 104b та 104с). Кожний сектор може обслуговуватися відповідною приймально-передавальною базовою підсистемою (ПБП) (BTS). Терміном «сектор» може називатися ПБП і/або зона його охоплювання залежно від контексту, в якому термін використовується. Для розділеного на сектори стільника базова станція для цього стільника звичайно включає в себе ПБП для всіх секторів цього стільника. Подальший опис передбачає, що кожний стільник розділяється на множину секторів. Для простоти в подальшому описі термін «базова станція» використовується загалом як для нерухомої станції, яка обслуговує стільник, так і для нерухомої станції, яка обслуговує сектор. Базові станції для всіх секторів однакового стільника звичайно втілюються в одній фізичній базовій станції для цього стільника. Методи, описані тут, можуть використовуватися для підтримки м'якої передачі обслуговування, за допомогою чого термінал одночасно зв'язується 11 з множиною стільників. Базові станції для цих стільників включаються в активний набір термінала. Ці методи можуть також використовуватися для підтримки «м'якої передачі обслуговування», яка здійснюється за допомогою одночасного зв'язку термінала з множиною секторів одного і того ж стільника. Базові станції для цих секторів (які є звичайно частинами однієї і тієї ж фізичної базової станції) включаються в активний набір термінала. Для простоти в подальшому описі термін «м'яка передача обслуговування» загалом відноситься до випадку, коли термінал одночасно зв'язується з множиною стільників, а також до випадку, коли термінал одночасно з'єднується з множиною секторів одного і того ж стільника. Методи, описані тут, можуть використовуватися для синхронної системи, в якій часові діаграми базових станцій в системі синхронізуються загальним тактовим джерелом (наприклад, GPS). Ці методи можуть також використовуватися для асинхронних систем, в яких часові діаграми базових станцій в системі не синхронізовані. Для розуміння нижче описуються різні деталі для синхронних систем. Крім того, передбачається, що перші користувачі для кожного сектора (визначені нижче) синхронізовані з базовою станцією для сектора. Система МДОЧР використовує МОЧР, яке є методом модуляції, який ефективно розділяє цілу систему на множину (N) ортогональних частотних піддіапазонів, де N>1 і звичайно є ступенем два. Ці піддіапазони також узагальнено називають як тони, піднесучі, елементи розділення та частотні підканали. Для МОЧР кожний піддіапазон зв'язаний з відповідною піднесучою, яка може модулюватися даними. У деяких системах МОЧР тільки ND піддіапазонів використовуються для передачі даних, NP піддіапазонів використовуються для пілотної передачі і NG піддіапазонів не використовуються і служать як захисні піддіапазони для дозволу системам відповідати вимогами спектральної маски, де N = ND + NP + NG. Для простоти подальший опис передбачає, що усі N піддіапазонів можуть використовуватися для передачі даних. Фіг. 2 показує стрибкоподібне перестроювання частоти для одного сектора в системі МДОЧР. Стрибкоподібне перестроювання частоти може використовуватися для одержання різних переваг, включаючи частотну рознесення проти шкідливих ефектів тракту та рандомізації перешкод, як описано вище. У цьому прикладі N = 8 і вісім піддіапазонів позначені від 1 до 8. Відповідно може визначатися вісім каналів трафіка, за допомогою чого кожний канал трафіка використовує один з восьми піддіапазонів в кожний період стрибкоподібного перестроювання частоти. Період стрибкоподібного перестроювання частоти може визначатися як рівний тривалості одного або множини символів МОЧР. Кожний канал трафіка зв'язаний з відмінною послідовністю СПЧ. Послідовності СПЧ для всіх каналів трафіка в секторі можуть генеруватися на основі функції СПЧ fs(k,T), де k означає число або ідентифікатор (ID) каналів трафіка, a T означає системний час, який дається в одиницях періодів стрибкоподібного перестроювання частоти. N різ 90451 12 них послідовностей СПЧ може утворюватися з N різними значеннями k в СПЧ функції fs(k,T). Послідовність СПЧ для кожного каналу трафіка вказує конкретний піддіапазон, що використовується для цього каналу трафіка в кожний період стрибкоподібного перестроювання частоти. Фіг. 2 показує піддіапазони, що використовуються для двох каналів 1 та 4 трафіка. Послідовність СПЧ та піддіапазони для каналу 1 трафіка представлені затемненими прямокутниками. Послідовності СПЧ і піддіапазони для каналу 4 трафіка представлені діагонально заштрихованими прямокутниками. Можна побачити з фіг. 2, що кожний канал трафіка динамічно перестроюється з піддіапазону в піддіапазон псевдовипадковим чином, визначеним його послідовністю СПЧ. У цьому прикладі послідовність СПЧ для каналу 4 трафіка, fs(4,T), є вертикально зсунутою послідовністю СПЧ для каналу 1, fs(1,T). Піддіапазони, що використовуються для каналу 4 трафіка, відносяться до піддіапазонів, що використовуються для каналу 1 трафіка як випливає з: fs(4,Т)-(fs(1,T) + 3)mod N. Щоб уникнути перешкод всередині сектора кожний сектор може використати ортогональні послідовності СПЧ для своїх каналів трафіка. Послідовності СПЧ є ортогональними одна одній, якщо ніякі дві послідовності СПЧ не використовують однаковий піддіапазон в будь-якому періоді T стрибкоподібного перестроювання частоти. Ця умова ортогональності може досягатися визначенням послідовностей СПЧ для коленого сектора так, щоб вони були вертикально зсунутими варіантами один одного, як показано на фіг. 2. Канали трафіка для кожного сектора будуть далі ортогональними один одному, тому що вони зв'язані з ортогональними послідовностями СПЧ. Дозволяючи тільки одному каналу трафіка використовувати кожний піддіапазон в кожний період стрибкоподібного перестроювання частоти уникають перешкоди серед множини передачі даних, відправлених по множині каналів трафіка в одному і тому ж секторі. Для систем МДОЧР з множиною секторів, передачі даних для користувачів в одному секторі заважають передачам даних для користувачів в інших секторах. Для рандомізації перешкоди між секторами можуть використовуватися псевдовипадкові функції СПЧ для різних секторів. Наприклад, функція СПЧ fsl(k, T) для сектора s1 може бути визначена як псевдовипадкова по відношенню до функції fs2(m, T) для сектора s2. У цьому випадку послідовність СПЧ, що використовується сектором s2 для каналу k трафіка, буде псевдовипадковою по відношенню до послідовності СПЧ, що використовується сектором s2 для каналу m трафіка, де k може або не може дорівнювати m. Перешкода між каналами k та m трафіка стається, коли б ні сталася «колізія» між послідовностями СПЧ для цих каналів трафіка, тобто коли б не було fs1(k, T) = fs2(m, T), і коли б канали k та m трафіка ні використали однаковий піддіапазон і один і той самий період стрибкоподібного перестроювання частоти. Однак перешкода буде рандомізуватися відповідно до псевдовипадкових функцій С П Ч f s1(m, T) та fs2(m, Т). 13 Послідовності СПЧ для кожного сектора можуть визначатися як: 1. Ортогональні одна для одній для уникнення перешкоди всередині сектора, і 2. Псевдовипадкові по відношенню до послідовностей СПЧ для сусідніх секторів для рандомізованої перешкоди між секторами. З вищезгаданими обмеженнями користувач, якому призначений канал k трафіка одним сектором, буде ортогональним для всіх інших користувачів, яким призначені інші канали трафіка тим самим сектором. Однак цей користувач не буде ортогональним для всіх користувачів в сусідньому секторі, який використовує відмінну функцію СПЧ. На фіг. 1 кожний сектор одночасно підтримує множину користувачів в режимі без м'якої передачі обслуговування і множину користувачів в режимі м'якої передачі обслуговування. Кожний користувач може зв'язуватися з одним або множиною секторів залежно від того, знаходиться чи ні користувач в режимі м'якої передачі обслуговування. Сектор або сектори, з якими користувач одночасно зв'язується, включаються в «активний набір». Для користувача в режимі без м'якої передачі обслуговування активний набір включає в себе єдиний сектор, який є обслуговуючим сектором для цього користувача. Для користувача в режимі без м'якої передачі обслуговування активний набір включає в себе множину секторів і один з цих секторів (наприклад, сектор найсильнішого прийому) призначається як обслуговуючий сектор для користувача в режимі м'якої передачі обслуговування. Користувачам в режимі без м'якої передачі обслуговування кожного сектора призначаються канали трафіка з ортогональними послідовностями СПЧ цим сектором, і таким чином вони не заважають один одному. Кожному користувачеві в режимі м'якої передачі обслуговування призначається канал трафіка його обслуговуючим сектором. Кожний користувач в режимі м'якої передачі обслуговування є ортогональним для інших користувачів і не заважає їм в обслуговуючому секторі. Однак кожний користувач в режимі м'якої передачі обслуговування не буде ортогональним для інших користувачів в інших секторах свого активного набору. Таким чином, користувачі в режимі м'якої передачі обслуговування кожного сектора можуть або не можуть заважати користувачам в режимі без м'якої передачі обслуговування цього сектора. Це залежить від того, чи призначалися канали трафіка користувачам в режимі м'якої передачі обслуговування цими секторами або деякими іншими секторами. Для кожного сектора користувачі в режимі без м'якої передачі обслуговування цього сектора можуть керуватися по потужності так, щоб їх передачі даних могли бути декодовані цим сектором в присутності перешкоди від користувачів в режимі м'якої передачі обслуговування цього сектора, а також перешкоди від користувачів інших секторів. Користувачі м'якої передачі обслуговування можуть також керуватися по потужності так, що їх передачі даних можуть декодуватися секторами в їх активних наборах при мінімізації перешкоди для користувачів в режимі без м'якої передачі обслуго 90451 14 вування. В одному варіанті здійснення кожний сектор обробляє прийнятий ним сигнал і відновлює передачі даних від користувачів в режимі без м'якої передачі обслуговування цього сектора. Кожний сектор потім оцінює перешкоду, яка відповідає користувачам в режимі без м'якої передачі обслуговування, і видаляє перешкоду з прийнятого сигналу. Кожний сектор додатково обробляє сигнал з заглушеною ним перешкодою для відновлення передач даних від користувачів в режимі м'якої передачі обслуговування цього сектора. Кожний сектор може також розглядатися як одночасно підтримуючий множину «первинних» користувачів і множину «вторинних» користувачів. Для кожного сектора первинний користувач є одним з тих, для кого призначений канал трафіка цим сектором, а вторинний користувач є одним з тих, для кого призначений канал трафіка іншим сектором. Первинні користувачі кожного сектора включають в себе (1) користувачів в режимі без м'якої передачі обслуговування цього сектора і (2) користувачів в режимі м'якої передачі обслуговування, чий обслуговуючий сектор є даним сектором. Вторинні користувачі кожного сектора включають в себе користувачів в режимі м'якої передачі обслуговування, чиї обслуговуючі сектори є деякими іншими секторами крім даного сектора. В іншому варіанті здійснення кожний сектор обробляє прийнятий ним сигнал і відновлює передачі даних від первинних користувачів цього сектора (які включають користувачів в режимі без м'якої передачі обслуговування цього сектора, а також користувачів в режимі м'якої передачі обслуговування, яким призначені канали трафіка цим сектором). Кожний сектор потім оцінює перешкоду, яка відповідає первинним користувачам, і видаляє перешкоду з прийнятого сигналу. Кожний сектор додатково обробляє сигнал з заглушеною ним перешкодою для відновлення передач даних від вторинних користувачів цього сектора (для яких призначені канали трафіка іншими секторами). Кожний сектор може відновлювати передачі даних від користувачів іншим способом, ніж обговорені вище два варіанти здійснення, і це знаходиться в обсязі винаходу. Загалом бажано заглушувати як можна більше перешкод. Однак здатність заглушувати перешкоду, яка відповідає даному користувачеві, залежить від здатності правильно декодувати передачу даних від цього користувача, що може, в свою чергу, залежати від інших факторів, таких як, наприклад, спосіб, в якому користувач керується по потужності. Фіг. 3 показує блок-схему варіанту здійснення термінала 120х, який є одним з терміналів системи 100 МДОЧР. Термінал 120х може бути для користувача в режимі без м'якої передачі обслуговування або користувача в режимі м'якої передачі обслуговування. Для простоти на фіг. 3 показана тільки передавальна частина термінала 120х. У терміналі 120x кодер/модулятор 314 приймає дані трафіка з джерела 312 даних і керуючі дані та інші дані від контролера 330. Дані трафіка призначаються для передачі по каналу х трафіка, 15 який призначається терміналу 120х обслуговуючим сектором для термінала. Кодер/демодулятор 314 форматує, кодує, перемежовує і модулює прийняті дані і видає символи модуляції (або просто «символи даних»). Кожний символ модуляції є комплексним значенням для конкретної точки в сигнальній сукупності, яка відповідає схемі модуляції, що використовується для цього символу модуляції. Перемикач 316 стрибкоподібного перестроювання частоти передачі (СПЧП) (TX FH) приймає символи даних і видає ці символи в належний піддіапазон для каналу х трафіка. Канал х трафіка зв'язаний з послідовністю х СПЧ, яка вказує конкретний піддіапазон, що використовується каналом х трафіка в кожний період T стрибкоподібного перестроювання частоти. Послідовність х СПЧ може створюватися контролером 330 на основі функції СПЧ fs(k,T) для обслуговуючого сектора. Перемикач 316 СПЧП може також видавати пілот-сигнал на пілотні піддіапазони і додатково видавати значення сигналу, яке дорівнює нулю, для кожного піддіапазону, що не використовується для пілотної передачі або передачі даних. Для кожного періоду символу МОЧР перемикач 316 СПЧП видає N символів «передачі» (які містять символи даних, пілотні символи і значення нульових сигналів) для N піддіапазонів. Модулятор 318 МОЧР приймає N символів передачі для кожного періоду символу МОЧР. Модулятор 318 МОЧР звичайно включає в себе блок зворотного швидкого перетворення Фур'є (ЗШПФ) (IFFT) і генератор циклічного префікса. Для кожного періоду символу МОЧР блок ЗШПФ перетворює N символів передачі у часовій області за допомогою N-точкового зворотного ШПФ для одержання «перетвореного» символу, який містить N «чипів» часової області. Кожний чип є комплексним значенням, що підлягає передачі в одному періоді чипа. Генератор циклічного префікса потім повторює частину кожного перетвореного символу для формування символу МОЧР, який містить N + Cp чипів, де Cp є кількість чипів, що підлягають повторенню. Частина повторення часто називається циклічним префіксом і використовується для боротьби з міжсимвольною перешкодою (МСП) (ISI), викликаною селективним по частоті загасанням. Період символу МОЧР відповідає тривалості символу МОЧР, яка дорівнює N + Cp періодам чипів. Модулятор 318 МОЧР видає потік символів МОЧР. Передавальний блок 320 (ПРД) (TMTR) приймає та обробляє потік символів для одержання модульованого сигналу. Передавальний блок 320 може додатково регулювати амплітуду символу МОЧР і/або модульований сигнал на основі сигналу керування потужністю, прийнятого від контролера 330. Модульований сигнал передається з антени 322 на базову станцію(ї) в активному наборі для термінала 120х. Фіг. 4А показує блок-схему варіанту здійснення базової станції 110x в синхронній системі МДОЧР. Базова станція 110x є нерухомою для сектора sx. Для простоти на фіг. 4 показана тільки приймальна частина базової станції 110х. Модульовані сигнали, передані терміналами в 90451 16 зоні охоплювання базової станції 110х, приймаються антеною 412. Прийнятий сигнал з антени 412 може включати в себе (1) один або більше модульованих сигналів від користувачів сектора sx в режимі без м'якої передачі обслуговування і (2) один або більше модульованих сигналів від користувачів сектора sx в режимі м'якої передачі обслуговування. Прийнятий сигнал передається та обробляється приймальним блоком (ПРМ) (RCVR) 414 для одержання вибірок. Демодулятор 416 МОЧР потім обробляє вибірки і видає «прийняті» символи, які є шумовими оцінками комбінованих символів передачі, відправлених всіма терміналами, прийнятими базовою станцією 110х. Модулятор 416 МОЧР звичайно включає в себе блок витягання циклічного префікса і блок ШПФ (FFT). Для кожного періоду символу МОЧР блок витягання циклічного префікса витягує циклічний префікс в кожному прийнятому символі МОЧР для одержання прийнятого перетвореного символу. Блок FFT потім перетворює кожний прийнятий перетворений символ в частотну область за допомогою Nточкового ШПФ для одержання N прийнятих символів для N піддіапазонів. Процесор 420 RX даних одержує N прийнятих символів для кожного періоду символів та обробляє ці символи для одержання декодованих даних для кожного термінала, що передає на базову станцію 110х. Обробка процесором 420 даних RX детально описується нижче. Декодовані дані для кожного термінала можуть передаватися в приймач 422 даних для зберігання. Контролери 330 та 430 направляють роботу в терміналі 120х і базовій станції 110x відповідно. Блоки пам'яті 332 та 432 забезпечують запис програмних кодів і даних, що використовуються контролерами 330 та 430 відповідно. Фіг. 4В показує блок-схему варіанту здійснення базової станції 110y в асинхронній системі МДОЧР. Для асинхронної системи синхронізація вторинних користувачів може відрізнятися від синхронізації первинних користувачів. Демодулятор МОЧР/процесор 440 RX даних здійснює модуляцію МОЧР для кожного користувача на основі призначеної для користувача синхронізації. Демодулятор МОЧР/процесор 440 RX даних також здійснює заглушення перешкоди в символах часової області, як описується нижче. Подальший опис відноситься до варіанту здійснення, в якому сектором sx призначається канал трафіка первинному користувачеві сектора sx і іншим сектором sx призначається канал трафіка вторинному користувачеві. Первинний користувач сектора sx може бути користувачем в режимі без м'якої передачі обслуговування сектора sx або користувачем в режимі м'якої передачі обслуговування сектора sx, чий обслуговуючий сектор є сектором sx. Вторинний користувач сектора sx є користувачем в режимі м'якої передачі обслуговування сектора sx, чий обслуговуючий сектор є іншим сектором крім сектора sx. Фіг. 5 показує блок-схему варіанту здійснення процесора 420 даних RX в базовій станції 110x фіг. 4А для синхронної системи МДОЧР. У цьому варіанті здійснення процесор 420 даних RX включає в 17 себе P процесорів 510а-510р даних для P первинних користувачів, засіб 520 оцінки перешкоди, засіб 530 видалення перешкоди і S процесорів даних 540a-540s для S вторинних користувачів, де P 1 та S 1. Для кожного періоду символів МОЧР демодулятор 416 МДОЧР видає N прийнятих символів для N піддіапазонів для процесорів 510а-510p і засоби 530 видалення перешкоди. Один процесор 510 даних призначається для відновлення передачі даних від кожного первинного користувача. Обробка процесором 510а передачі даних від первинного користувача 1 описується нижче. Первинному користувачеві 1 призначається канал р1 трафіка, який зв'язується з послідовністю р1 СПЧ. У процесорі 510а даних перемикач 514а СПЧ RX приймає N прийнятих символів для N піддіапазонів для кожного періоду символів МОЧР. Перемикач 514а СПЧ RX видає символи прийнятих даних для каналу р1 трафіка на демодулятор (демодулятор)/декодер 516а і приймає пілотні символи для первинного користувача 1 для засобу 518а канальної оцінки. Після того, як канал р1 трафіка динамічно перестроївся з піддіапазону в піддіапазон, перемикач 514а СПЧ RX обробляє спільно з перемикачем 316 СПЧП в терміналі первинного користувача р1 для виділення прийнятих символів даних з підходящих піддіапазонів каналу р1 трафіка. Послідовності СПЧ, що видаються перемикачем 514 СПЧ RX, є однаковими з послідовностями СПЧ, що видаються перемикачем 316 СПЧП в терміналі первинного користувача 1. Крім того, синхронізуються послідовності СПЧ. Засіб 518 канальної оцінки одержує прийняті пілотні символи первинного користувача 1 від перемикача 514а СПЧ RX (як показано на фіг. 5) або з прийнятих символів. Засіб 518 канальної оцінки потім витягує канальні оцінки для первинного користувача 1 на основі прийнятих пілотних сигналів. Канальні оцінки можуть включати в себе оцінки (1) канального посилення між терміналом первинного користувача 1 та базовою станцією 110x для кожного піддіапазону, що використовується для передачі даних, (2) інтенсивності пілот-сигналу, прийнятого від первинного користувача 1, і (3) можливо інших вимірювань. Демодулятор/декодер 516а може когерентно демодулювати символи даних, прийняті від перемикача 514а СПЧ RX, з канальними оцінками від засобу 518 канальної оцінки для одержання оцінок символів даних первинного користувача 1. Демодулятор/модулятор 516а додатково демодулює (тобто зворотно перетворює), деперемежовує і декодує оцінки символів даних для одержання декодованих даних трафіка первинного користувача 1. Загалом обробка, здійснювана блоками в базовій станції 110x для первинного користувача 1, є додатковою для обробки, здійснюваної відповідними блоками в терміналі для цього первинного користувача. Процесори 510а-510р видають декодовані дані трафіка і канальні оцінки для первинних користувачів 1 - P відповідно. Засіб 520 оцінки перешкоди приймає декодовані дані трафіка і канальні оцінки первинних користувачів 1 - Р, оцінює перешкоду, 90451 18 яка відповідає кожному з P первинних користувачів, і видає оцінки перешкод P первинних користувачів на засіб 530 видалення перешкоди. Засіб 530 видалення перешкоди приймає N прийнятих символів для N піддіапазонів в кожному періоді символів МОЧР і оцінки перешкод P первинних користувачів. Для кожного періоду символів МОЧР засіб 530 видалення перешкоди визначає підсумкову перешкоду, яка відповідає P первинним користувачам кожного з N піддіапазонів, віднімає підсумкову перешкоду з прийнятого символу для кожного піддіапазону і забезпечує N символів з видаленою перешкодою для N піддіапазонів. Зразкова конструкція засобу 520 оцінки перешкоди та засоби 530 видалення перешкоди розкривається нижче. Один процесор 540 даних призначається для відновлення передач даних від кожного вторинного користувача. Кожний процесор 540 даних включає в себе перемикач 544 СПЧ RX, демодулятор/декодер 546 і засіб 548 канальної оцінки, які працюють так само, як перемикач 514 СПЧ RX, демодулятор/декодер 516 і засіб 518 канальної оцінки відповідно в процесорі 510 даних. Однак перемикач 544 СПЧ RX в кожному процесорі даних забезпечується N символами з видаленою перешкодою замість N прийнятих символів для N піддіапазонів. Крім того, перемикач 544 СПЧ RX в кожному процесорі 540 даних працює спільно з перемикачем СПЧП в терміналі вторинного користувача, що відновлюється цим процесором даних. Процесори 540а-540s даних забезпечують декодування даних трафіка (і, можливо, канальних оцінок) для вторинних користувачів 1 - S відповідно. Фіг. 6 показує блок-схему варіанту здійснення засобу 520 оцінки перешкоди і засобу 530 видалення перешкоди в процесорі 420 СПЧ RX на фіг. 4А для синхронної системи МДОЧР. У цьому варіанті здійснення засіб 520 оцінки перешкоди включає в себе P засобів 620а-620p оцінки перешкоди термінала для P первинних користувачів. Один засіб 620 оцінки перешкоди термінала призначається для оцінки перешкоди, яка відповідає кожному первинному користувачеві. Обробка засобом 620а оцінки перешкоди термінала для оцінки перешкоди, яка відповідає первинному користувачеві 1, описується нижче. У засобі 620а оцінки перешкоди термінала кодер/модулятор 622а приймає декодовані дані трафіка від первинного користувача 1. Кодер/модулятор 622а потім кодує, перемежовує і модулює декодовані дані трафіка і видає символи даних. Перемикач 624 СПЧП приймає символи даних від кодера/модулятор 622а і видає ці символи у підходящі піддіапазони для каналу р1 трафіка, призначеного первинному користувачеві 1, як указано послідовністю р1, зв'язаною з каналом трафіка. Перемикач 624а СПЧП може також видавати пілотні символи на відповідних піддіапазонах. Перемикач 624а СПЧП видає N символів передачі для N піддіапазонів в кожному періоді символів МОЧР. Загалом обробка кодером/модулятор 622а і перемикачем 624а СПЧП є такою ж, як обробка, здійснювана кодером/модулятор 314 і перемикачем 316 СПЧП відповідно в терміналі первинного 19 користувача 1. Засіб 628а канального моделювання моделює ефекти лінії зв'язку між базовою станцією 110x і терміналом первинного користувача 1. Засіб 628а канального моделювання приймає символи передачі від перемикача 624а СПЧП і канальні оцінки для первинного користувача 1. Засіб 628а канального моделювання потім обробляє символи передачі з канальними оцінками для одержання оцінки перешкоди, яка відповідає первинному користувачеві 1. Наприклад, засіб 628а канального моделювання може множити символ передачі по кожному піддіапазону на оцінку канального посилення для цього піддіапазону для одержання компоненти перешкоди для цього піддіапазону, яка відповідає первинному користувачеві 1. Прийняті символи містять компоненти сигналів для символів, переданих первинними користувачами 1 і вторинними користувачами сектора sx. Оцінка перешкоди із засобу 628а канального моделювання є компонентою сигналу для символів, переданих первинним користувачем 1. Оцінка перешкоди включає в себе N компонент перешкод для N піддіапазонів, де компонента перешкоди для будь-якого даного піддіапазону, може бути нульовою, якщо дані або пілотний сигнал не передаються по цьому піддіапазону первинним користувачем 1. Засоби 620а-620p оцінки перешкоди термінала обробляють декодовані дані трафіка первинних користувачів 1 - P відповідно. Засоби 628а-628р канального моделювання в засобах 620а-620p оцінки перешкоди видають оцінки перешкоди первинних користувачів 1 - P відповідно. Засіб 530 видалення перешкоди включає в себе N Р-вхідних суматорів 630а-630n і N двовходових суматорів 632а-632n, тобто один набір суматорів 630 та 632 для кожного з N піддіапазонів. Засіб 530 видалення перешкоди приймає N прийнятих символів для N піддіапазонів від демодулятора 416 МОЧР і оцінює перешкоду для первинних користувачів 1 - P від засобів 620а-620р оцінки перешкоди термінала відповідно. У засобі 530 видалення перешкоди суматор 630а приймає і підсумовує компоненти перешкоди піддіапазонів 1 - P первинних користувачів і забезпечує підсумкову перешкоду піддіапазону 1. Кожний з інших N-1 суматорів 630 для піддіапазонів 2 - N подібним чином приймає і підсумовує компоненти перешкоди зв'язаного піддіапазону, що відповідає P первинним користувачам, і видає підсумкову перешкоду цього піддіапазону. Суматор 632а приймає і віднімає підсумкову перешкоду піддіапазону 1 з прийнятого символу піддіапазону 1 і видає символ з видаленою перешкодою для піддіапазону 1. Кожний з інших N-1 суматорів 632 для піддіапазонів 2 - N подібним чином приймає і віднімає підсумкову перешкоду, зв'язану з піддіапазоном, з прийнятого символу для цього піддіапазону і видає символ з видаленою перешкодою для цього піддіапазону. Суматори 632а-632n забезпечують N символів з видаленою перешкодою для N піддіапазонів для кожного періоду символу МОЧР. Фіг. 7 показує блок-схему варіанту здійснення демодулятора з МОЧР/процесор 440 даних RX в 90451 20 базовій станції 110y на фіг. 4В для асинхронної системи МДОЧР. У цьому варіанті здійснення демодулятор з МОЧР/процесор 440 даних RX включає в себе P процесорів 710а-710p даних для первинних користувачів, засіб 720 оцінки перешкоди, засіб 730 видалення перешкоди і S процесорів 740а-740s для S вторинних користувачів, де P 1 та S 1. Охоплені символи від приймального блока 414 забезпечуються для кожного процесора 710а-710p даних. Кожний процесор 710 даних включає в себе демодулятор 712, перемикач 714 СПЧ RX, демодулятор/декодер 716 і засіб 718 канальної оцінки. Демодулятор 712 МОЧР в кожному процесорі 710 здійснює демодуляцію МОЧР прийнятого символу на основі синхронізації первинного користувача, призначеного для цього процесора даних, і забезпечує оцінку символів для N піддіапазонів. Перемикач 714 СПЧ RX, демодулятор/декодер 716 і засіб 718 канальної оцінки потім оперують з оцінками символів таким самим чином, як описано вище для фіг. 5 для перемикача 514 СПЧ RX, демодулятора/декодера 516 і засобу 518 канальної оцінки відповідно. Кожний процесор 740 даних також включає в себе демодулятор 742 МОЧР, який здійснює демодуляцію МОЧР символів з видаленою перешкодою на основі синхронізації вторинного користувача, призначеного для цього процесора. Фіг. 8 показує блок-схему варіанту здійснення засобу 720 оцінки перешкоди і засобу 730 видалення перешкоди в демодуляторі МОЧР/процесор 440 даних RX на фіг. 4В для асинхронної системи МДОЧР. У цьому варіанті здійснення засіб 720 оцінки перешкоди включає в себе P засобів 820а820p оцінки перешкоди термінала первинних користувачів. Один засіб 820 призначається для оцінки перешкоди, яка відповідає кожному первинному користувачеві. Кожний засіб 820 оцінки перешкоди включає в себе кодер/модулятор 822, перемикач 824 СПЧП, модулятор 826 МОЧР і засіб 826 канального моделювання. Koдер/модулятор 822 і перемикач 824 СПЧП працюють так само, як описано вище для фіг. 6 для кодера/модулятор 622 і перемикача 624 СПЧП відповідно. Перемикач 824 СПЧП видає N символів передачі для N піддіапазонів в кожному періоді символів МОЧР. Модулятор 826 МОЧР потім здійснює модуляцію МОЧР N символів передачі для кожного періоду символу МОЧР і видає символи часової області. Засіб 828 канального моделювання потім обробляє символи часової області з канальними оцінками для призначеного первинного користувача для одержання оцінки перешкоди, яка відповідає первинному користувачеві. Оскільки різні первинні користувачі можуть бути зв'язані з різною синхронізацією для асинхронної системи, засіб 828 канального моделювання також здійснює перетворення частоти відліків, так що оцінка перешкоди від засобу канального моделювання є синхронно вирівняною з прийнятими символами. Засіб 730 видалення перешкоди включає в себе Р-входовий суматор 830 і двовходовий суматор 832. Засіб 730 видалення перешкоди приймає символи від приймального блока 414 і оцінки переш 21 код первинних користувачів 1 - P від засобів 820а820р оцінки перешкоди відповідно. У засобі 730 видалення перешкоди суматор 830 підсумовує перешкоду, яка відповідає P первинним користувачам, і видає підсумкову перешкоду. Суматор 832 віднімає підсумкову перешкоду з прийнятих символів і видає символи з видаленою перешкодою, які обробляються процесором 740а-740s даних для S вторинних користувачів. Варіант здійснення, показаний на фіг. 5 та 6 передбачає, що перешкода, яка відповідає всім P первинним користувачам, оцінюється та заглушується перед відновленням передач даних від S вторинних користувачів. Первинний користувач сектора sx може бути користувачем в режимі м'якої передачі обслуговування, який керується по потужності множиною секторів в активному наборі цього користувача. Базова станція 110x для сектора sx може не бути здатною декодувати передачу даних від цього первинного користувача, якщо він керується по потужності так, що він може бути відновлений іншим (і) сектором(ами) в активному наборі. Якщо передача даних від будь-якого первинного користувача не може декодуватися, тоді базова станція 110x може не намагатися оцінювати і заглушувати перешкоду, яка відповідає цьому первинному користувачеві. Базова станція може використати часткове декодування даних для заглушення деяких з перешкод. Описане вище для фіг. 5 та 6 також застосовується для варіанту здійснення, за допомогою якого первинний користувач сектора sx є користувачем в режимі без м'якої передачі обслуговування сектора sx і вторинний користувач сектора sx є користувачем в режимі м'якої передачі обслуговування сектора sx (незалежно від обслуговуючого сектора для користувача в режимі м'якої передачі обслуговування). Для кожного варіанту здійснення, показаного на фіг. 5 та 6, первинні користувачі декодуються першими, а вторинні користувачі декодуються наступними після того, як перешкоди, які відповідають первинним користувачам, оцінені та заглушені. Може бути також можливим декодування вторинних користувачів першими і потім первинних користувачів наступними після того, як перешкода, яка відповідає вторинним користувачам, оцінена та заглушена. Загалом, передачі даних від користувачів можуть декодуватися в будь-якому порядку базовою станцією 110х. Перешкода, яка відповідає кожному успішно декодованому користувачеві, може бути оцінена та заглушені для поліпшення якості сигналу користувачів, що залишилися, але ще не декодовані. Однак втілення системи може бути спрощене, якщо користувачі в режимі без м'якої передачі обслуговування керуються по потужності так, що вони можуть успішно декодуватися в присутності перешкоди від користувачів в режимі м'якої передачі обслуговування. У цьому випадку користувачі в режимі без м'якої передачі обслуговування декодуються першими, а за ними слідують користувачі в режимі м'якої передачі обслуговування. Для простоти фіг. 5 та 6 показують паралельну конструкцію, за допомогою чого (1) один процесор 90451 22 510 даних і один засіб 620 оцінки перешкоди термінала забезпечуються для кожного первинного користувача і (2) один процесор 540 даних забезпечується для кожного вторинного користувача. Конструкція мультиплексування з часовим розділенням (МЧР) (TDM) може також використовуватися, за допомогою чого забезпечується один процесор 510 даних і також забезпечується один засіб 620 канальної оцінки термінала і спільно синхронізуються для всіх первинних користувачів. Фіг. 9 показує блок-схему алгоритму процесу 900 для передачі даних в системі безпровідного зв'язку (наприклад, системі МДОЧР зі стрибкоподібним перестроюванням частоти). Процес 900 може бути здійснений кожним терміналом, який знаходиться в режимі м'якої передачі обслуговування з множиною базових станцій для множини секторів. Спочатку одержують призначення каналу трафіка від першої базової станції (крок 912). Для системи МДОЧР зі стрибкоподібним перестроюванням частоти призначений канал трафіка зв'язують з послідовністю СПЧ, яка вказує конкретний піддіапазон для використання при передачі даних в кожний часовий інтервал (тобто кожний період стрибкоподібного перестроювання частоти). Дані кодуються і модулюються для одержання символів даних (крок 914). Для системи МДОЧР зі стрибкоподібним перестроюванням частоти символи даних забезпечують в піддіапазонах, вказаних послідовністю СПЧ (крок 916). Символи даних додатково обробляють (наприклад, модулюють МОЧР) для передачі по призначеному каналу трафіка до першої базової станції і до другої базової станції (крок 918). Канали трафіка, призначені першою базовою станцією, є ортогональними один для одного і не ортогональними для каналів трафіка, призначених другою базовою станцією. Для системи МДОЧР зі стрибкоподібним перестроюванням частоти канали трафіка, призначені першою і другою базовими станціями, зв'язуються кожний з відповідною послідовністю СПЧ. Послідовності СПЧ для каналів трафіка, призначених першою базовою станцією, є ортогональними одна для одної і не ортогональними для послідовностей СПЧ для каналів трафіка, призначених другою базовою станцією. Фіг. 10 показує блок-схему алгоритму процесу 1000 для прийому передач даних від множини терміналів в системі безпровідного зв'язку (наприклад, системі МДОЧР зі стрибкоподібним перестроюванням частоти). Процес 1000 може бути здійснений базовою станцією для кожного сектора. Для розуміння нижче описується обробка базовою станцією х для сектора sx. Спочатку одержують прийняті символи (крок 1012). Прийняті символи включають в себе (1) щонайменше одну передачу даних в щонайменше одному «первинному» каналі трафіка від щонайменше одного первинного термінала і (2) щонайменше одну передачу даних в щонайменше одному «вторинному» каналі трафіка від щонайменше одного вторинного термінала. Первинні канали трафіка призначені базовою станцією х, а вторинні канали трафіка призначені іншими базовими стан 23 ціями (наприклад, базовими станціями, сусідніми з базовою станцією х). Первинні канали трафіка є ортогональними один для одного і не ортогональними для вторинних каналів трафіка. Первинні канали трафіка можуть бути псевдовипадковими по відношенню до вторинних каналів трафіка. Первинними терміналами є ті, яким призначають первинні канали трафіка базовими станціями х, а вторинними терміналами є ті, яким призначають вторинні канали трафіка іншими базовими станціями. Кожний вторинний термінал може бути в режимі м'якої передачі обслуговування з щонайменше двома базовими станціями (які включають в себе базову станцію х), і йому може бути призначений вторинний канал трафіка іншою базовою станцією, ніж базова станція х. Для системи МДОЧР прийняті символи одержуються для N піддіапазонів від демодулятора МДОЧР. Також для системи МДОЧР кожний канал трафіка зв'язується з відповідною послідовністю СПЧ. «Первинні» послідовності СПЧ для первинних каналів трафіка є ортогональними одна для одної і не ортогональними для «вторинних» послідовностей СПЧ для вторинних каналів трафіка. Прийняті символи обробляють для одержання декодованих даних для кожного первинного термінала (крок 1014). Перешкода, яка відповідає первинному терміналу(ах), оцінюється (крок 1016) і видаляється з прийнятих символів для одержання символів з видаленою перешкодою (крок 1018). Символи з видаленою перешкодою потім обробляють для одержання декодованих даних для кожного вторинного термінала (крок 1020). Обробка для кожного первинного термінала може включати в себе (1) одержання прийнятих символів в піддіапазонах, вказаних первинною послідовністю СПЧ для первинного каналу трафіка. призначеного для первинного термінала, (2) витягання канальних оцінок для первинного термінала (наприклад, на основі пілотних символів, прийнятих від первинного термінала) і (3) демодуляція і декодування прийнятих символів для первинного термінала (наприклад, з канальними оцінками для первинного термінала) для одержання декодованих даних для первинного термінала. Обробка для кожного вторинного термінала може бути здійснена подібним чином, хоча і із заміною прийнятих символів на символи з видаленою перешкодою. Перешкода, яка відповідає кожному первинному терміналу, може оцінюватися (1) кодуванням і модуляцією кодованих даних для первинного термінала для одержання символів даних, (2) забезпеченням символів даних в піддіапазонах, вказаних послідовністю СПЧ, призначеною для первинних терміналів, і (3) обробкою символів даних з канальними оцінками для одержання перешкоди, яка відповідає первинному терміналу. Перешкода, яка відповідає кожному первинному терміналу, може комбінуватися для одержання підсумкової перешкоди, яка відповідає первинному терміналу(ам). Методи, описані тут, можуть використовуватися для систем зі стрибкоподібним перестроюванням частоти, а також інших типів систем безпрові 90451 24 дного зв'язку. Наприклад, ці методи можуть використовуватися для систем, які використовують інші методи модуляції з багатьма несучими, такі як цифрова багатотональна модуляція (ЦБТ) (DMT). Ці методи можуть також використовуватися для систем безпровідного зв'язку, які не використовують модуляцію з багатьма несучими, і до тих, які не використовують стрибкоподібне перестроювання частоти. Методи, описані тут, можуть використовуватися для систем, які визначають канали трафіка іншим чином. Для систем МДОЧР зі стрибкоподібним перестроюванням частоти канал трафіка визначається зв'язаною послідовністю СПЧ, яка вказує конкретний піддіапазон для використання в кожному періоді стрибкоподібного перестроювання частоти. Для систем мультиплексування з часовим розділенням (МЧР) (TDM) дані можуть передаватися у часових інтервалах, і множина каналів трафіка може призначатися різним часовим інтервалам. Канали трафіка для кожного сектора можуть визначатися як ортогональні один для одного таким чином, що два канали трафіка не використовують один і той самий інтервал. Канали трафіка для різних секторів можуть бути псевдовипадковими, так, що канал трафіка для одного сектора може використовувати один і того самий часовий інтервал, що і (і таким чином конфліктувати з) канал трафіка для іншого сектора. Методи, описані тут, можуть також використовуватися для цієї системи МЧР. Для коленого користувача в режимі м'якої передачі обслуговування призначається один канал трафіка обслуговуючим сектором. Кожний сектор буде відновлювати передачі даних від первинних користувачів цього сектора, заглушувати перешкоду, яка відповідає первинним користувачам, і потім відновлювати передачі даних від вторинних користувачів цього сектора. Методи, описані тут, можуть використовуватися для підтримки м'якої передачі обслуговування по зворотній лінії, як описано вище. Ці способи можуть також використовуватися для підтримки м'якої передачі обслуговування, що являє собою процес, за допомогою якого термінал здійснює зв'язок з множиною секторів одного і того самого стільника. Одна і та сама обробка може здійснюватися в базовій станції і терміналі для м'якої передачі обслуговування і ще більш м'якої передачі обслуговування. Методи, описані тут, можуть також використовуватися для прямої лінії. Наприклад, термінал може одночасно приймати передачу даних конкретного користувача від базової станції і надмірні передачі (наприклад, радіомовні передачі) від множини базових станцій по прямій лінії. Термінал може обробляти прийняті ним сигнали для відновлення передачі даних конкретного користувача від однієї базової станції, оцінювати і заглушувати перешкоду, яка відповідає передачі конкретного користувача, і обробляти сигнал з видаленою перешкодою для відновлення надмірних передач від множини базових станцій. Методи, описані тут, можуть використовуватися різними засобами. Наприклад, ці методи мо 25 жуть виконуватися апаратними засобами, програмними засобами або їх комбінацією. Для апаратного втілення блоки обробки (наприклад, процесори 510 та 540 даних, засіб 520 оцінки перешкоди, засіб 530 видалення перешкоди тощо) в базовій станції можуть бути втілені в одній або декількох спеціалізованих інтегральних схемах (CIC) (ASIC), цифрових процесорах (ЦП) (DSP), цифрових пристроях обробки сигналів (ЦПОС) (DSPD), програмованих логічних пристроях (ПЛП) (PLD), програмованих користувачем вентильних матрицях (ПКВМ) (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, призначених для здійснення функцій, описаних тут, або їх комбінацій. Обробляючі блоки (наприклад, кодер/модулятор 314, перемикач 316 СПЧП, модулятор 318 МОЧР тощо) в терміналі можуть також виконуватися в одній або декількох СІС, ЦП тощо. Для програмного втілення методи, описані тут, можуть виконуватися в модулях (наприклад, процедурах, функціях тощо), які здійснюють функції, описані тут. Програмні коди можуть записуватися в блоках пам'яті (наприклад, блоках 332 та 432 пам'яті на фіг. 3 та 4) і виконуватися процесором (наприклад, контролерами 330 та 430). Блок пам'яті може втілюватися в процесорі або зовнішньому процесорі, у разі чого він може бути комунікативно підключений до процесора через різні засоби, відомі з рівня техніки. Попередній опис розкритих варіантів здійснення дає можливість будь-якому фахівцеві в даній галузі техніки створювати або використовувати даний винахід. Різні модифікації цих варіантів здійснення будуть без великих зусиль очевидні для фахівця в даній галузі техніки і загальні принципи, визначені тут, можуть застосовуватися для інших варіантів здійснення без відходу від суті та обсягу винаходу. Таким чином, даний винахід не призначений для обмеження варіантами здійснення, показаними тут, але підлягає узгодженню з найширшим обсягом, який узгоджується з принципами та новими ознаками, розкритими тут. ПЕРЕЛІК ПОСИЛАЛЬНИХ ПОЗИЦІЙ 100 система МДОЧР 102 охоплювання відповідної географічної зони 104 сектор зони охоплювання 110 базова станція 120 термінал 130 системний контролер 90451 26 312 джерело даних 314, 622, 822 Koдер/модулятор 316. 514а, 544а, 624, 824 перемикач СПЧП 318, 826 модулятор МОЧР 320 передавальний блок ПРД 332, 432 пам'ять 330, 430 контролер 414 приймальний блок ПРМ 416, 712, 742 демодулятор МОЧР 420 процесор даних RX 422 приймач даних 440 демодулятор МОЧР/процесор даних RX 516, 546, 716, 746 демодулятор/декодер 518, 548, 718, 748 засіб канальної оцінки 510, 540, 710, 740 процесор даних 530, 730 засіб видалення перешкоди 520 засіб оцінки перешкоди 630, 830 суматор 632, 832 двовходовий суматор 628, 828 засіб модулювання лінії 620, 820 засіб оцінки перешкоди терміналу 714, 744 перемикач СПЧ RX 912 Одержують призначення каналу трафіка базовою станцією 914 Кодують і модулюють дані для одержання символів даних 916 Забезпечують символи даних в піддіапазонах, вказаних послідовністю СПЧ, зв'язаною с каналом трафіка 918 Обробляють символи даних для передачі по каналу трафіка на першу базову станцію та другу базову станцію 1012 Одержують прийняті символи для щонайменше однієї передачі даних в щонайменше одному первинному каналі трафіка від щонайменше одного первинного терміналу і для щонайменше однієї передачі даних в щонайменше одному вторинному каналі трафіка від щонайменше одного вторинного термінала 1014 Обробляють прийняті символи для одержання декодованих даних для кожного первинного термінала 1016 Оцінюють перешкоду, яка відповідає щонайменше одному первинному терміналу 1018 Видаляють перешкоду, яка відповідає щонайменше одному первинному терміналу, з прийнятих символів для одержання символів з видаленою перешкодою 1020 Обробляють символи з видаленою перешкодою для одержання декодованих даних для кожного вторинного термінала 27 90451 28 29 90451 30 31 90451 32 33 Комп’ютерна верстка А. Крулевський 90451 Підписне 34 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
