Контрольно-касовий стіл

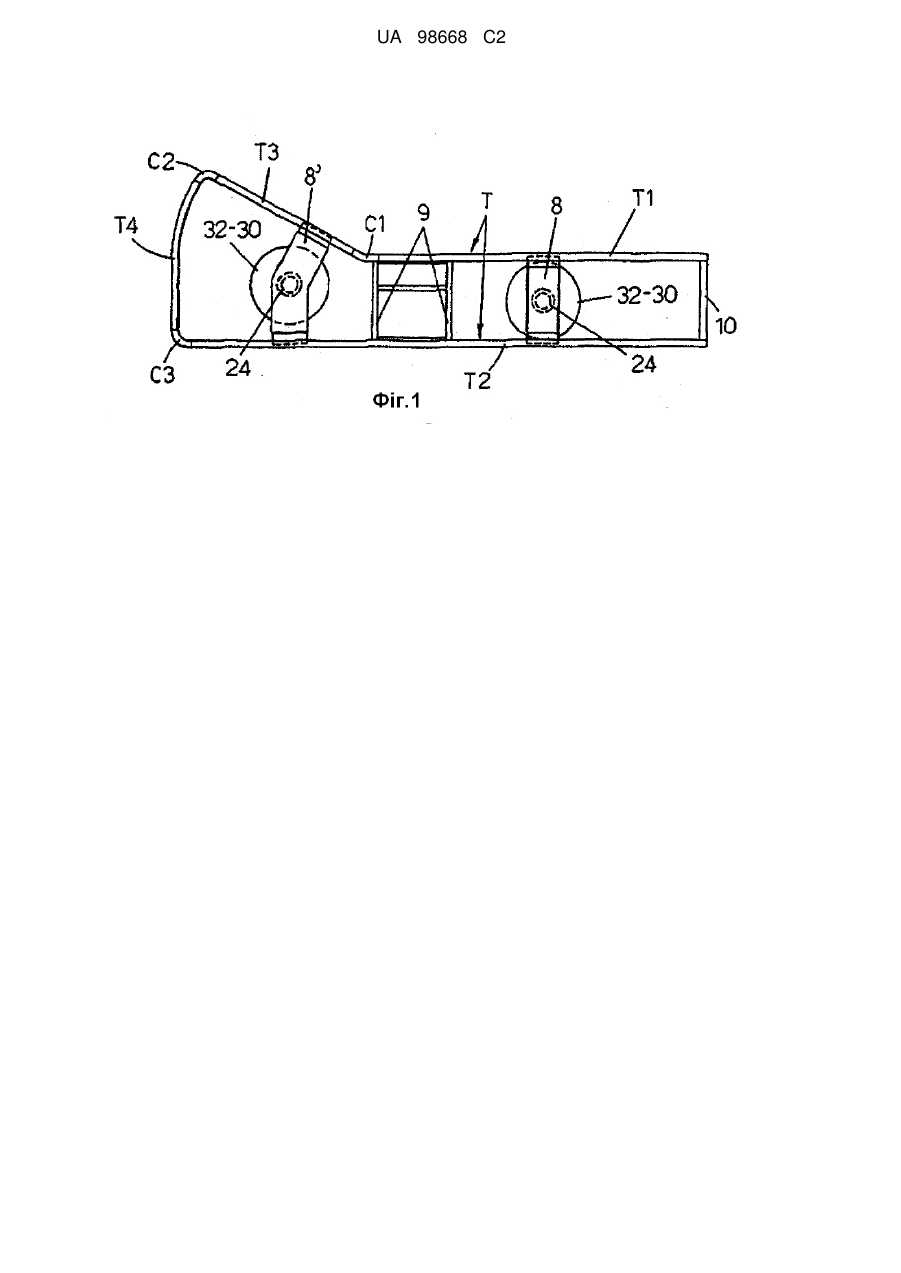

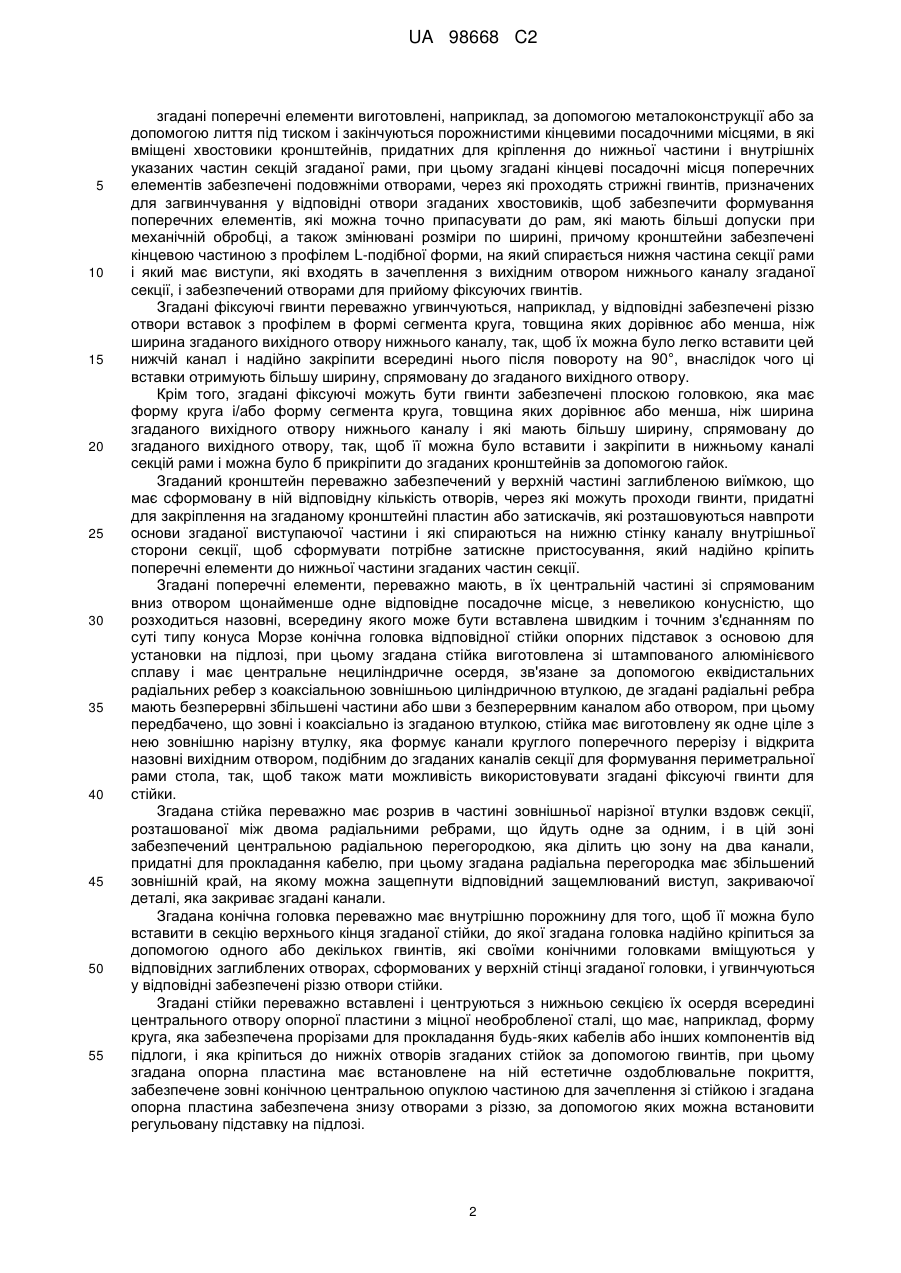

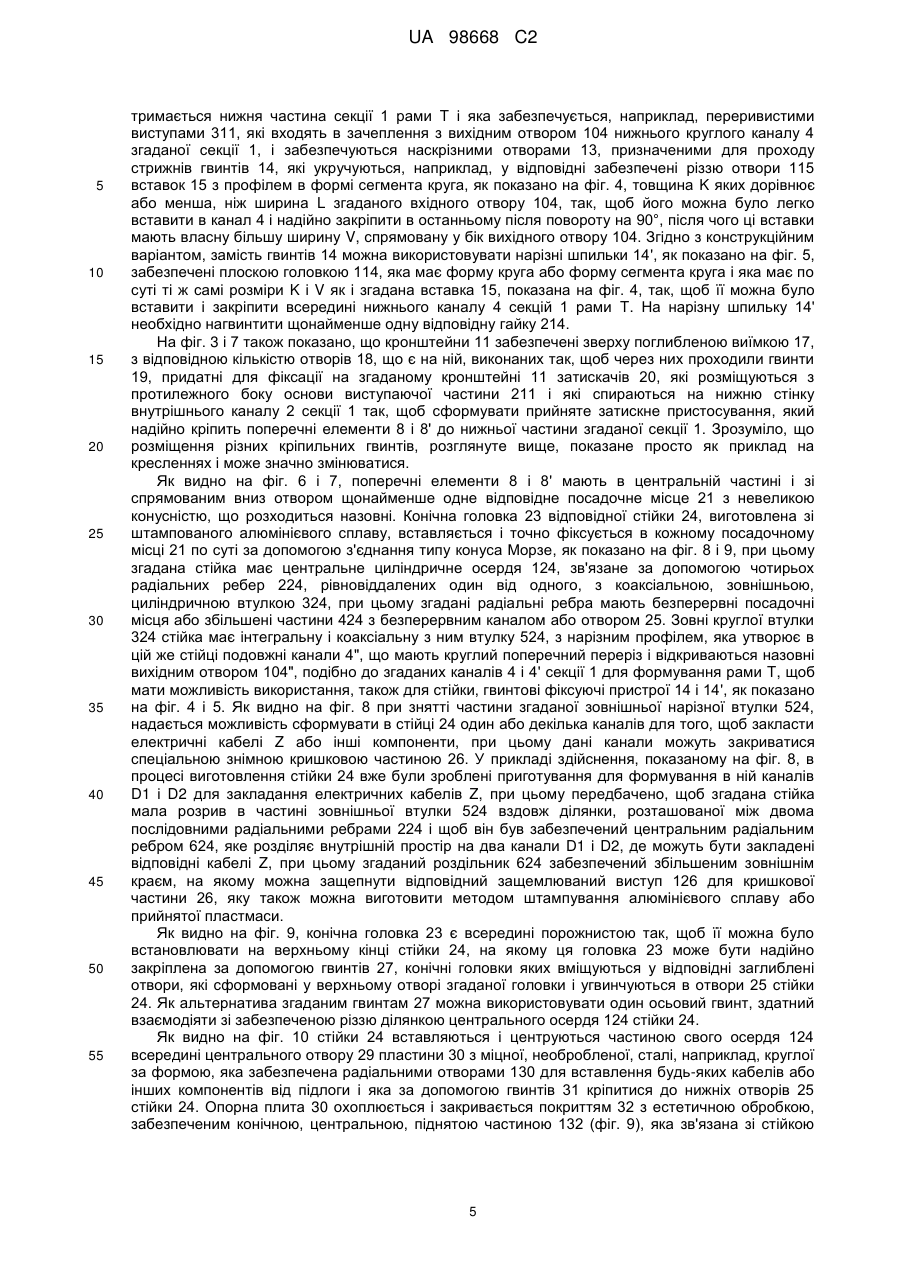

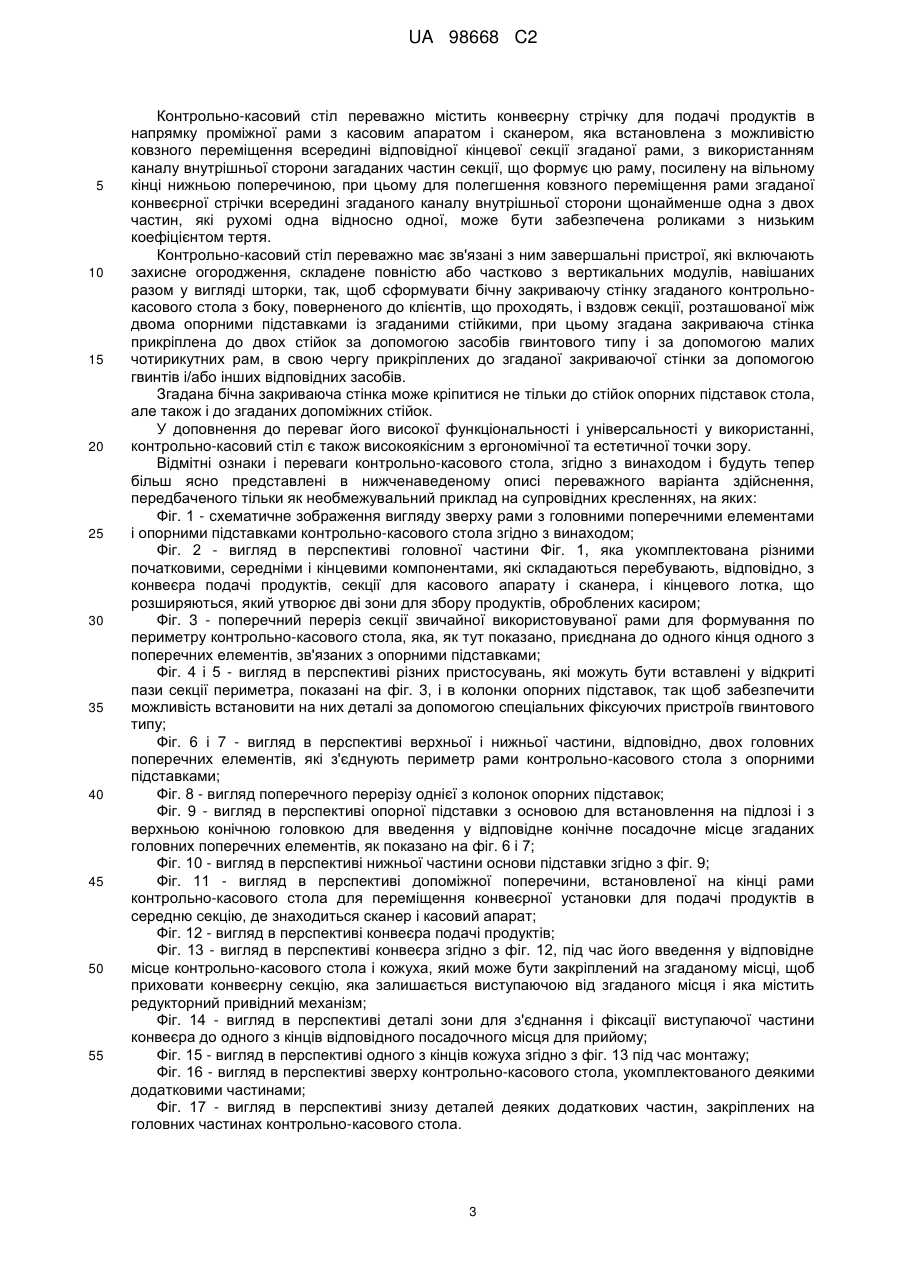

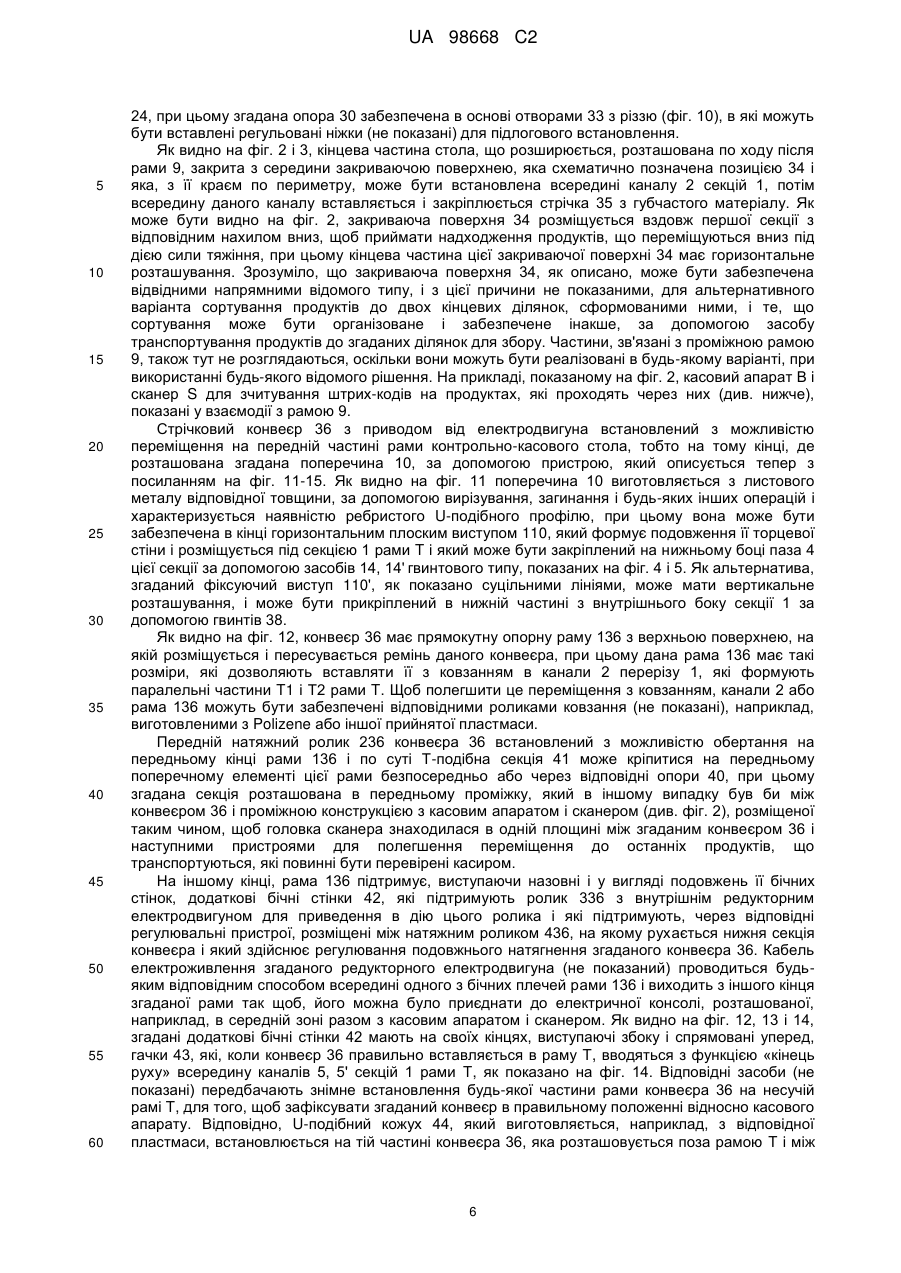

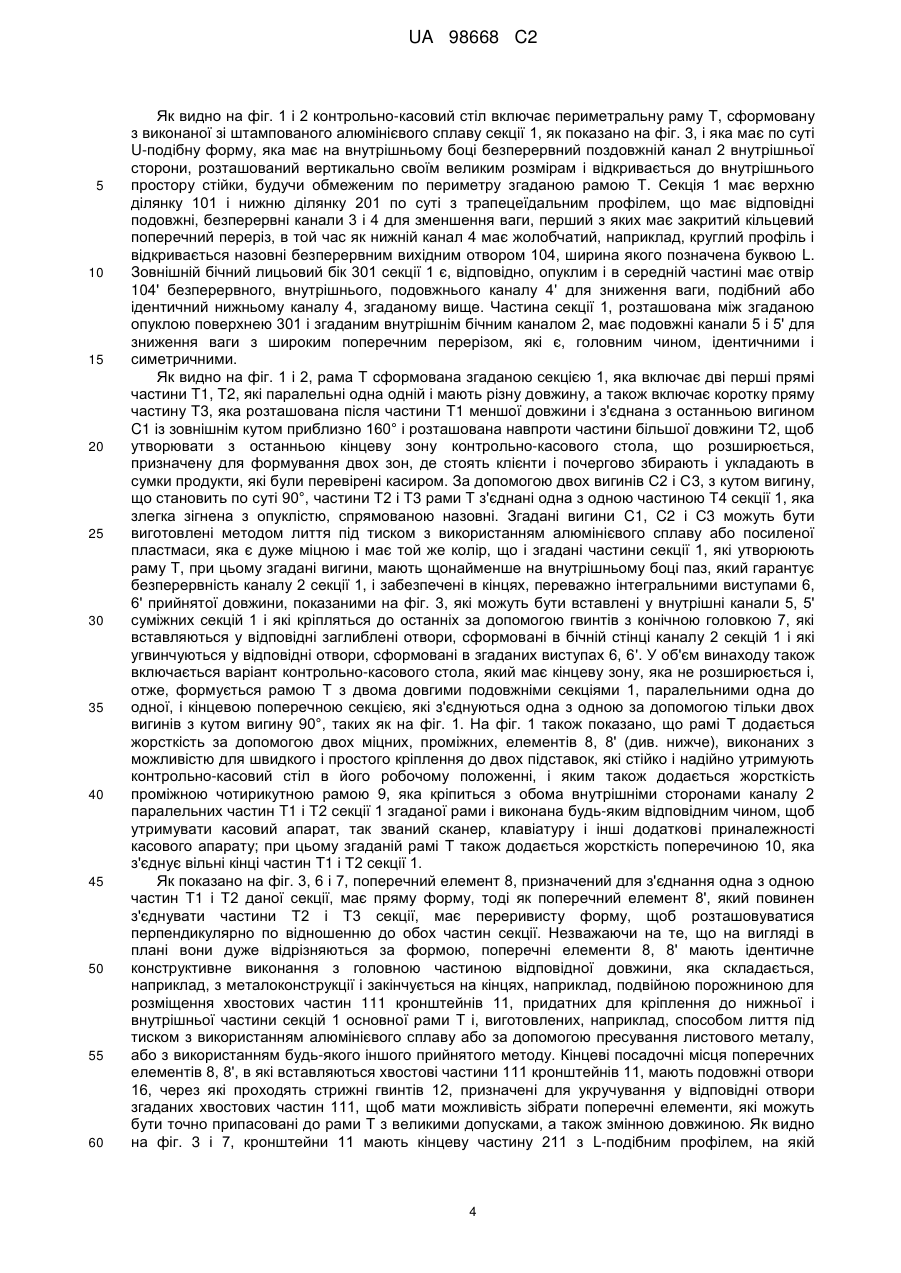

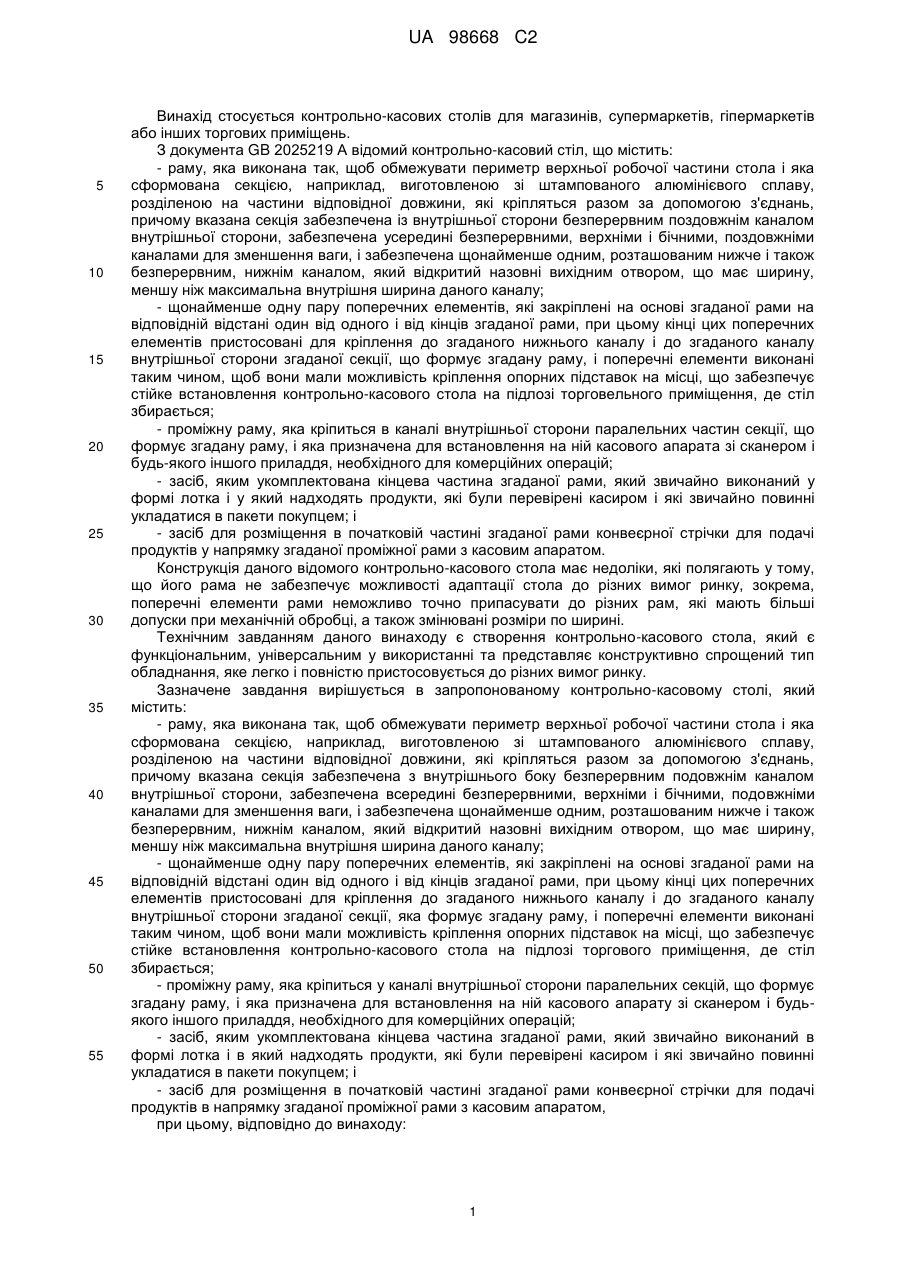

Реферат: Розрахунково-касовий стіл для торгових приміщень містить: раму (Т), утворену секцією (1), розділеною на частини відповідної довжини, які кріпляться одна до одної за допомогою вигинів (С1-С3), причому ця секція забезпечена на внутрішньому боці безперервним подовжнім каналом (2), забезпеченим зсередини безперервними, верхніми і бічними, подовжніми каналами (3, 5, 5') для полегшення ваги, і забезпечена щонайменше одним нижнім і також безперервним каналом (4), який відкритий і спрямований назовні вхідним отвором, що має ширину (L), меншу ніж максимальна внутрішня ширина даного каналу; щонайменше одну пару поперечок (8,8), які кріпляться до основи згаданої рами (Т) на відповідній відстані одна від одної і від кінців згаданої рами, і кінці даних поперечок виконані з можливістю кріплення до згаданого нижнього каналу (4) і до згаданого внутрішнього бічного каналу (2) згаданої секції (1), а ці поперечки виконані з можливістю кріплення цих підставок для встановлення на підлозі; щонайменше одну проміжну раму (9), яка кріпиться з внутрішнього боку внутрішнього бічного каналу (2) паралельних секцій (1), які формують згадану раму (Т), і яка виконана для встановлення на ній касового апарата (В) і сканера (S) і інших пристроїв, необхідних для комерційних операцій, пристрій, який завершує кінцеву частину згаданої рами (Т), що звичайно має форму лотка; пристрій для встановлення в вихідній частині згаданої рами (Т) стрічкового конвеєра (36). UA 98668 C2 (12) UA 98668 C2 UA 98668 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується контрольно-касових столів для магазинів, супермаркетів, гіпермаркетів або інших торгових приміщень. З документа GB 2025219 А відомий контрольно-касовий стіл, що містить: - раму, яка виконана так, щоб обмежувати периметр верхньої робочої частини стола і яка сформована секцією, наприклад, виготовленою зі штампованого алюмінієвого сплаву, розділеною на частини відповідної довжини, які кріпляться разом за допомогою з'єднань, причому вказана секція забезпечена із внутрішньої сторони безперервним поздовжнім каналом внутрішньої сторони, забезпечена усередині безперервними, верхніми і бічними, поздовжніми каналами для зменшення ваги, і забезпечена щонайменше одним, розташованим нижче і також безперервним, нижнім каналом, який відкритий назовні вихідним отвором, що має ширину, меншу ніж максимальна внутрішня ширина даного каналу; - щонайменше одну пару поперечних елементів, які закріплені на основі згаданої рами на відповідній відстані один від одного і від кінців згаданої рами, при цьому кінці цих поперечних елементів пристосовані для кріплення до згаданого нижнього каналу і до згаданого каналу внутрішньої сторони згаданої секції, що формує згадану раму, і поперечні елементи виконані таким чином, щоб вони мали можливість кріплення опорних підставок на місці, що забезпечує стійке встановлення контрольно-касового стола на підлозі торговельного приміщення, де стіл збирається; - проміжну раму, яка кріпиться в каналі внутрішньої сторони паралельних частин секції, що формує згадану раму, і яка призначена для встановлення на ній касового апарата зі сканером і будь-якого іншого приладдя, необхідного для комерційних операцій; - засіб, яким укомплектована кінцева частина згаданої рами, який звичайно виконаний у формі лотка і у який надходять продукти, які були перевірені касиром і які звичайно повинні укладатися в пакети покупцем; і - засіб для розміщення в початковій частині згаданої рами конвеєрної стрічки для подачі продуктів у напрямку згаданої проміжної рами з касовим апаратом. Конструкція даного відомого контрольно-касового стола має недоліки, які полягають у тому, що його рама не забезпечує можливості адаптації стола до різних вимог ринку, зокрема, поперечні елементи рами неможливо точно припасувати до різних рам, які мають більші допуски при механічній обробці, а також змінювані розміри по ширині. Технічним завданням даного винаходу є створення контрольно-касового стола, який є функціональним, універсальним у використанні та представляє конструктивно спрощений тип обладнання, яке легко і повністю пристосовується до різних вимог ринку. Зазначене завдання вирішується в запропонованому контрольно-касовому столі, який містить: - раму, яка виконана так, щоб обмежувати периметр верхньої робочої частини стола і яка сформована секцією, наприклад, виготовленою зі штампованого алюмінієвого сплаву, розділеною на частини відповідної довжини, які кріпляться разом за допомогою з'єднань, причому вказана секція забезпечена з внутрішнього боку безперервним подовжнім каналом внутрішньої сторони, забезпечена всередині безперервними, верхніми і бічними, подовжніми каналами для зменшення ваги, і забезпечена щонайменше одним, розташованим нижче і також безперервним, нижнім каналом, який відкритий назовні вихідним отвором, що має ширину, меншу ніж максимальна внутрішня ширина даного каналу; - щонайменше одну пару поперечних елементів, які закріплені на основі згаданої рами на відповідній відстані один від одного і від кінців згаданої рами, при цьому кінці цих поперечних елементів пристосовані для кріплення до згаданого нижнього каналу і до згаданого каналу внутрішньої сторони згаданої секції, яка формує згадану раму, і поперечні елементи виконані таким чином, щоб вони мали можливість кріплення опорних підставок на місці, що забезпечує стійке встановлення контрольно-касового стола на підлозі торгового приміщення, де стіл збирається; - проміжну раму, яка кріпиться у каналі внутрішньої сторони паралельних секцій, що формує згадану раму, і яка призначена для встановлення на ній касового апарату зі сканером і будьякого іншого приладдя, необхідного для комерційних операцій; - засіб, яким укомплектована кінцева частина згаданої рами, який звичайно виконаний в формі лотка і в який надходять продукти, які були перевірені касиром і які звичайно повинні укладатися в пакети покупцем; і - засіб для розміщення в початковій частині згаданої рами конвеєрної стрічки для подачі продуктів в напрямку згаданої проміжної рами з касовим апаратом, при цьому, відповідно до винаходу: 1 UA 98668 C2 5 10 15 20 25 30 35 40 45 50 55 згадані поперечні елементи виготовлені, наприклад, за допомогою металоконструкції або за допомогою лиття під тиском і закінчуються порожнистими кінцевими посадочними місцями, в які вміщені хвостовики кронштейнів, придатних для кріплення до нижньої частини і внутрішніх указаних частин секцій згаданої рами, при цьому згадані кінцеві посадочні місця поперечних елементів забезпечені подовжніми отворами, через які проходять стрижні гвинтів, призначених для загвинчування у відповідні отвори згаданих хвостовиків, щоб забезпечити формування поперечних елементів, які можна точно припасувати до рам, які мають більші допуски при механічній обробці, а також змінювані розміри по ширині, причому кронштейни забезпечені кінцевою частиною з профілем L-подібної форми, на який спирається нижня частина секції рами і який має виступи, які входять в зачеплення з вихідним отвором нижнього каналу згаданої секції, і забезпечений отворами для прийому фіксуючих гвинтів. Згадані фіксуючі гвинти переважно угвинчуються, наприклад, у відповідні забезпечені різзю отвори вставок з профілем в формі сегмента круга, товщина яких дорівнює або менша, ніж ширина згаданого вихідного отвору нижнього каналу, так, щоб їх можна було легко вставити цей нижчій канал і надійно закріпити всередині нього після повороту на 90°, внаслідок чого ці вставки отримують більшу ширину, спрямовану до згаданого вихідного отвору. Крім того, згадані фіксуючі можуть бути гвинти забезпечені плоскою головкою, яка має форму круга і/або форму сегмента круга, товщина яких дорівнює або менша, ніж ширина згаданого вихідного отвору нижнього каналу і які мають більшу ширину, спрямовану до згаданого вихідного отвору, так, щоб її можна було вставити і закріпити в нижньому каналі секцій рами і можна було б прикріпити до згаданих кронштейнів за допомогою гайок. Згаданий кронштейн переважно забезпечений у верхній частині заглибленою виїмкою, що має сформовану в ній відповідну кількість отворів, через які можуть проходи гвинти, придатні для закріплення на згаданому кронштейні пластин або затискачів, які розташовуються навпроти основи згаданої виступаючої частини і які спираються на нижню стінку каналу внутрішньої сторони секції, щоб сформувати потрібне затискне пристосування, який надійно кріпить поперечні елементи до нижньої частини згаданих частин секції. Згадані поперечні елементи, переважно мають, в їх центральній частині зі спрямованим вниз отвором щонайменше одне відповідне посадочне місце, з невеликою конусністю, що розходиться назовні, всередину якого може бути вставлена швидким і точним з'єднанням по суті типу конуса Морзе конічна головка відповідної стійки опорних підставок з основою для установки на підлозі, при цьому згадана стійка виготовлена зі штампованого алюмінієвого сплаву і має центральне нециліндричне осердя, зв'язане за допомогою еквідистальних радіальних ребер з коаксіальною зовнішньою циліндричною втулкою, де згадані радіальні ребра мають безперервні збільшені частини або шви з безперервним каналом або отвором, при цьому передбачено, що зовні і коаксіально із згаданою втулкою, стійка має виготовлену як одне ціле з нею зовнішню нарізну втулку, яка формує канали круглого поперечного перерізу і відкрита назовні вихідним отвором, подібним до згаданих каналів секції для формування периметральної рами стола, так, щоб також мати можливість використовувати згадані фіксуючі гвинти для стійки. Згадана стійка переважно має розрив в частині зовнішньої нарізної втулки вздовж секції, розташованої між двома радіальними ребрами, що йдуть одне за одним, і в цій зоні забезпечений центральною радіальною перегородкою, яка ділить цю зону на два канали, придатні для прокладання кабелю, при цьому згадана радіальна перегородка має збільшений зовнішній край, на якому можна защепнути відповідний защемлюваний виступ, закриваючої деталі, яка закриває згадані канали. Згадана конічна головка переважно має внутрішню порожнину для того, щоб її можна було вставити в секцію верхнього кінця згаданої стійки, до якої згадана головка надійно кріпиться за допомогою одного або декількох гвинтів, які своїми конічними головками вміщуються у відповідних заглиблених отворах, сформованих у верхній стінці згаданої головки, і угвинчуються у відповідні забезпечені різзю отвори стійки. Згадані стійки переважно вставлені і центруються з нижньою секцією їх осердя всередині центрального отвору опорної пластини з міцної необробленої сталі, що має, наприклад, форму круга, яка забезпечена прорізами для прокладання будь-яких кабелів або інших компонентів від підлоги, і яка кріпиться до нижніх отворів згаданих стійок за допомогою гвинтів, при цьому згадана опорна пластина має встановлене на ній естетичне оздоблювальне покриття, забезпечене зовні конічною центральною опуклою частиною для зачеплення зі стійкою і згадана опорна пластина забезпечена знизу отворами з різзю, за допомогою яких можна встановити регульовану підставку на підлозі. 2 UA 98668 C2 5 10 15 20 25 30 35 40 45 50 55 Контрольно-касовий стіл переважно містить конвеєрну стрічку для подачі продуктів в напрямку проміжної рами з касовим апаратом і сканером, яка встановлена з можливістю ковзного переміщення всередині відповідної кінцевої секції згаданої рами, з використанням каналу внутрішньої сторони загаданих частин секції, що формує цю раму, посилену на вільному кінці нижньою поперечиною, при цьому для полегшення ковзного переміщення рами згаданої конвеєрної стрічки всередині згаданого каналу внутрішньої сторони щонайменше одна з двох частин, які рухомі одна відносно одної, може бути забезпечена роликами з низьким коефіцієнтом тертя. Контрольно-касовий стіл переважно має зв'язані з ним завершальні пристрої, які включають захисне огородження, складене повністю або частково з вертикальних модулів, навішаних разом у вигляді шторки, так, щоб сформувати бічну закриваючу стінку згаданого контрольнокасового стола з боку, поверненого до клієнтів, що проходять, і вздовж секції, розташованої між двома опорними підставками із згаданими стійкими, при цьому згадана закриваюча стінка прикріплена до двох стійок за допомогою засобів гвинтового типу і за допомогою малих чотирикутних рам, в свою чергу прикріплених до згаданої закриваючої стінки за допомогою гвинтів і/або інших відповідних засобів. Згадана бічна закриваюча стінка може кріпитися не тільки до стійок опорних підставок стола, але також і до згаданих допоміжних стійок. У доповнення до переваг його високої функціональності і універсальності у використанні, контрольно-касовий стіл є також високоякісним з ергономічної та естетичної точки зору. Відмітні ознаки і переваги контрольно-касового стола, згідно з винаходом і будуть тепер більш ясно представлені в нижченаведеному описі переважного варіанта здійснення, передбаченого тільки як необмежувальний приклад на супровідних кресленнях, на яких: Фіг. 1 - схематичне зображення вигляду зверху рами з головними поперечними елементами і опорними підставками контрольно-касового стола згідно з винаходом; Фіг. 2 - вигляд в перспективі головної частини Фіг. 1, яка укомплектована різними початковими, середніми і кінцевими компонентами, які складаються перебувають, відповідно, з конвеєра подачі продуктів, секції для касового апарату і сканера, і кінцевого лотка, що розширяються, який утворює дві зони для збору продуктів, оброблених касиром; Фіг. 3 - поперечний переріз секції звичайної використовуваної рами для формування по периметру контрольно-касового стола, яка, як тут показано, приєднана до одного кінця одного з поперечних елементів, зв'язаних з опорними підставками; Фіг. 4 і 5 - вигляд в перспективі різних пристосувань, які можуть бути вставлені у відкриті пази секції периметра, показані на фіг. 3, і в колонки опорних підставок, так щоб забезпечити можливість встановити на них деталі за допомогою спеціальних фіксуючих пристроїв гвинтового типу; Фіг. 6 і 7 - вигляд в перспективі верхньої і нижньої частини, відповідно, двох головних поперечних елементів, які з'єднують периметр рами контрольно-касового стола з опорними підставками; Фіг. 8 - вигляд поперечного перерізу однієї з колонок опорних підставок; Фіг. 9 - вигляд в перспективі опорної підставки з основою для встановлення на підлозі і з верхньою конічною головкою для введення у відповідне конічне посадочне місце згаданих головних поперечних елементів, як показано на фіг. 6 і 7; Фіг. 10 - вигляд в перспективі нижньої частини основи підставки згідно з фіг. 9; Фіг. 11 - вигляд в перспективі допоміжної поперечини, встановленої на кінці рами контрольно-касового стола для переміщення конвеєрної установки для подачі продуктів в середню секцію, де знаходиться сканер і касовий апарат; Фіг. 12 - вигляд в перспективі конвеєра подачі продуктів; Фіг. 13 - вигляд в перспективі конвеєра згідно з фіг. 12, під час його введення у відповідне місце контрольно-касового стола і кожуха, який може бути закріплений на згаданому місці, щоб приховати конвеєрну секцію, яка залишається виступаючою від згаданого місця і яка містить редукторний привідний механізм; Фіг. 14 - вигляд в перспективі деталі зони для з'єднання і фіксації виступаючої частини конвеєра до одного з кінців відповідного посадочного місця для прийому; Фіг. 15 - вигляд в перспективі одного з кінців кожуха згідно з фіг. 13 під час монтажу; Фіг. 16 - вигляд в перспективі зверху контрольно-касового стола, укомплектованого деякими додатковими частинами; Фіг. 17 - вигляд в перспективі знизу деталей деяких додаткових частин, закріплених на головних частинах контрольно-касового стола. 3 UA 98668 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як видно на фіг. 1 і 2 контрольно-касовий стіл включає периметральну раму T, сформовану з виконаної зі штампованого алюмінієвого сплаву секції 1, як показано на фіг. 3, і яка має по суті U-подібну форму, яка має на внутрішньому боці безперервний поздовжній канал 2 внутрішньої сторони, розташований вертикально своїм великим розмірам і відкривається до внутрішнього простору стійки, будучи обмеженим по периметру згаданою рамою T. Секція 1 має верхню ділянку 101 і нижню ділянку 201 по суті з трапецеїдальним профілем, що має відповідні подовжні, безперервні канали 3 і 4 для зменшення ваги, перший з яких має закритий кільцевий поперечний переріз, в той час як нижній канал 4 має жолобчатий, наприклад, круглий профіль і відкривається назовні безперервним вихідним отвором 104, ширина якого позначена буквою L. Зовнішній бічний лицьовий бік 301 секції 1 є, відповідно, опуклим і в середній частині має отвір 104' безперервного, внутрішнього, подовжнього каналу 4' для зниження ваги, подібний або ідентичний нижньому каналу 4, згаданому вище. Частина секції 1, розташована між згаданою опуклою поверхнею 301 і згаданим внутрішнім бічним каналом 2, має подовжні канали 5 і 5' для зниження ваги з широким поперечним перерізом, які є, головним чином, ідентичними і симетричними. Як видно на фіг. 1 і 2, рама T сформована згаданою секцією 1, яка включає дві перші прямі частини T1, T2, які паралельні одна одній і мають різну довжину, а також включає коротку пряму частину Т3, яка розташована після частини T1 меншої довжини і з'єднана з останньою вигином C1 із зовнішнім кутом приблизно 160° і розташована навпроти частини більшої довжини Т2, щоб утворювати з останньою кінцеву зону контрольно-касового стола, що розширюється, призначену для формування двох зон, де стоять клієнти і почергово збирають і укладають в сумки продукти, які були перевірені касиром. За допомогою двох вигинів С2 і С3, з кутом вигину, що становить по суті 90°, частини Т2 і Т3 рами T з'єднані одна з одною частиною Т4 секції 1, яка злегка зігнена з опуклістю, спрямованою назовні. Згадані вигини C1, C2 і С3 можуть бути виготовлені методом лиття під тиском з використанням алюмінієвого сплаву або посиленої пластмаси, яка є дуже міцною і має той же колір, що і згадані частини секції 1, які утворюють раму T, при цьому згадані вигини, мають щонайменше на внутрішньому боці паз, який гарантує безперервність каналу 2 секції 1, і забезпечені в кінцях, переважно інтегральними виступами 6, 6' прийнятої довжини, показаними на фіг. 3, які можуть бути вставлені у внутрішні канали 5, 5' суміжних секцій 1 і які кріпляться до останніх за допомогою гвинтів з конічною головкою 7, які вставляються у відповідні заглиблені отвори, сформовані в бічній стінці каналу 2 секцій 1 і які угвинчуються у відповідні отвори, сформовані в згаданих виступах 6, 6'. У об'єм винаходу також включається варіант контрольно-касового стола, який має кінцеву зону, яка не розширюється і, отже, формується рамою T з двома довгими подовжніми секціями 1, паралельними одна до одної, і кінцевою поперечною секцією, які з'єднуються одна з одною за допомогою тільки двох вигинів з кутом вигину 90°, таких як на фіг. 1. На фіг. 1 також показано, що рамі T додається жорсткість за допомогою двох міцних, проміжних, елементів 8, 8' (див. нижче), виконаних з можливістю для швидкого і простого кріплення до двох підставок, які стійко і надійно утримують контрольно-касовий стіл в його робочому положенні, і яким також додається жорсткість проміжною чотирикутною рамою 9, яка кріпиться з обома внутрішніми сторонами каналу 2 паралельних частин T1 і Т2 секції 1 згаданої рами і виконана будь-яким відповідним чином, щоб утримувати касовий апарат, так званий сканер, клавіатуру і інші додаткові приналежності касового апарату; при цьому згаданій рамі T також додається жорсткість поперечиною 10, яка з'єднує вільні кінці частин T1 і Т2 секції 1. Як показано на фіг. 3, 6 і 7, поперечний елемент 8, призначений для з'єднання одна з одною частин T1 і Т2 даної секції, має пряму форму, тоді як поперечний елемент 8', який повинен з'єднувати частини Т2 і Т3 секції, має переривисту форму, щоб розташовуватися перпендикулярно по відношенню до обох частин секції. Незважаючи на те, що на вигляді в плані вони дуже відрізняються за формою, поперечні елементи 8, 8' мають ідентичне конструктивне виконання з головною частиною відповідної довжини, яка складається, наприклад, з металоконструкції і закінчується на кінцях, наприклад, подвійною порожниною для розміщення хвостових частин 111 кронштейнів 11, придатних для кріплення до нижньої і внутрішньої частини секцій 1 основної рами T і, виготовлених, наприклад, способом лиття під тиском з використанням алюмінієвого сплаву або за допомогою пресування листового металу, або з використанням будь-якого іншого прийнятого методу. Кінцеві посадочні місця поперечних елементів 8, 8', в які вставляються хвостові частини 111 кронштейнів 11, мають подовжні отвори 16, через які проходять стрижні гвинтів 12, призначені для укручування у відповідні отвори згаданих хвостових частин 111, щоб мати можливість зібрати поперечні елементи, які можуть бути точно припасовані до рами T з великими допусками, а також змінною довжиною. Як видно на фіг. 3 і 7, кронштейни 11 мають кінцеву частину 211 з L-подібним профілем, на якій 4 UA 98668 C2 5 10 15 20 25 30 35 40 45 50 55 тримається нижня частина секції 1 рами T і яка забезпечується, наприклад, переривистими виступами 311, які входять в зачеплення з вихідним отвором 104 нижнього круглого каналу 4 згаданої секції 1, і забезпечуються наскрізними отворами 13, призначеними для проходу стрижнів гвинтів 14, які укручуються, наприклад, у відповідні забезпечені різзю отвори 115 вставок 15 з профілем в формі сегмента круга, як показано на фіг. 4, товщина K яких дорівнює або менша, ніж ширина L згаданого вхідного отвору 104, так, щоб його можна було легко вставити в канал 4 і надійно закріпити в останньому після повороту на 90°, після чого ці вставки мають власну більшу ширину V, спрямовану у бік вихідного отвору 104. Згідно з конструкційним варіантом, замість гвинтів 14 можна використовувати нарізні шпильки 14', як показано на фіг. 5, забезпечені плоскою головкою 114, яка має форму круга або форму сегмента круга і яка має по суті ті ж самі розміри K і V як і згадана вставка 15, показана на фіг. 4, так, щоб її можна було вставити і закріпити всередині нижнього каналу 4 секцій 1 рами T. На нарізну шпильку 14' необхідно нагвинтити щонайменше одну відповідну гайку 214. На фіг. 3 і 7 також показано, що кронштейни 11 забезпечені зверху поглибленою виїмкою 17, з відповідною кількістю отворів 18, що є на ній, виконаних так, щоб через них проходили гвинти 19, придатні для фіксації на згаданому кронштейні 11 затискачів 20, які розміщуються з протилежного боку основи виступаючої частини 211 і які спираються на нижню стінку внутрішнього каналу 2 секції 1 так, щоб сформувати прийняте затискне пристосування, який надійно кріпить поперечні елементи 8 і 8' до нижньої частини згаданої секції 1. Зрозуміло, що розміщення різних кріпильних гвинтів, розглянуте вище, показане просто як приклад на кресленнях і може значно змінюватися. Як видно на фіг. 6 і 7, поперечні елементи 8 і 8' мають в центральній частині і зі спрямованим вниз отвором щонайменше одне відповідне посадочне місце 21 з невеликою конусністю, що розходиться назовні. Конічна головка 23 відповідної стійки 24, виготовлена зі штампованого алюмінієвого сплаву, вставляється і точно фіксується в кожному посадочному місці 21 по суті за допомогою з'єднання типу конуса Морзе, як показано на фіг. 8 і 9, при цьому згадана стійка має центральне циліндричне осердя 124, зв'язане за допомогою чотирьох радіальних ребер 224, рівновіддалених один від одного, з коаксіальною, зовнішньою, циліндричною втулкою 324, при цьому згадані радіальні ребра мають безперервні посадочні місця або збільшені частини 424 з безперервним каналом або отвором 25. Зовні круглої втулки 324 стійка має інтегральну і коаксіальну з ним втулку 524, з нарізним профілем, яка утворює в цій же стійці подовжні канали 4", що мають круглий поперечний переріз і відкриваються назовні вихідним отвором 104", подібно до згаданих каналів 4 і 4' секції 1 для формування рами T, щоб мати можливість використання, також для стійки, гвинтові фіксуючі пристрої 14 і 14', як показано на фіг. 4 і 5. Як видно на фіг. 8 при знятті частини згаданої зовнішньої нарізної втулки 524, надається можливість сформувати в стійці 24 один або декілька каналів для того, щоб закласти електричні кабелі Z або інші компоненти, при цьому дані канали можуть закриватися спеціальною знімною кришковою частиною 26. У прикладі здійснення, показаному на фіг. 8, в процесі виготовлення стійки 24 вже були зроблені приготування для формування в ній каналів D1 і D2 для закладання електричних кабелів Z, при цьому передбачено, щоб згадана стійка мала розрив в частині зовнішньої втулки 524 вздовж ділянки, розташованої між двома послідовними радіальними ребрами 224 і щоб він був забезпечений центральним радіальним ребром 624, яке розділяє внутрішній простір на два канали D1 і D2, де можуть бути закладені відповідні кабелі Z, при цьому згаданий роздільник 624 забезпечений збільшеним зовнішнім краєм, на якому можна защепнути відповідний защемлюваний виступ 126 для кришкової частини 26, яку також можна виготовити методом штампування алюмінієвого сплаву або прийнятої пластмаси. Як видно на фіг. 9, конічна головка 23 є всередині порожнистою так, щоб її можна було встановлювати на верхньому кінці стійки 24, на якому ця головка 23 може бути надійно закріплена за допомогою гвинтів 27, конічні головки яких вміщуються у відповідні заглиблені отвори, які сформовані у верхньому отворі згаданої головки і угвинчуються в отвори 25 стійки 24. Як альтернатива згаданим гвинтам 27 можна використовувати один осьовий гвинт, здатний взаємодіяти зі забезпеченою різзю ділянкою центрального осердя 124 стійки 24. Як видно на фіг. 10 стійки 24 вставляються і центруються частиною свого осердя 124 всередині центрального отвору 29 пластини 30 з міцної, необробленої, сталі, наприклад, круглої за формою, яка забезпечена радіальними отворами 130 для вставлення будь-яких кабелів або інших компонентів від підлоги і яка за допомогою гвинтів 31 кріпитися до нижніх отворів 25 стійки 24. Опорна плита 30 охоплюється і закривається покриттям 32 з естетичною обробкою, забезпеченим конічною, центральною, піднятою частиною 132 (фіг. 9), яка зв'язана зі стійкою 5 UA 98668 C2 5 10 15 20 25 30 35 40 45 50 55 60 24, при цьому згадана опора 30 забезпечена в основі отворами 33 з різзю (фіг. 10), в які можуть бути вставлені регульовані ніжки (не показані) для підлогового встановлення. Як видно на фіг. 2 і 3, кінцева частина стола, що розширюється, розташована по ходу після рами 9, закрита з середини закриваючою поверхнею, яка схематично позначена позицією 34 і яка, з її краєм по периметру, може бути встановлена всередині каналу 2 секцій 1, потім всередину даного каналу вставляється і закріплюється стрічка 35 з губчастого матеріалу. Як може бути видно на фіг. 2, закриваюча поверхня 34 розміщується вздовж першої секції з відповідним нахилом вниз, щоб приймати надходження продуктів, що переміщуються вниз під дією сили тяжіння, при цьому кінцева частина цієї закриваючої поверхні 34 має горизонтальне розташування. Зрозуміло, що закриваюча поверхня 34, як описано, може бути забезпечена відвідними напрямними відомого типу, і з цієї причини не показаними, для альтернативного варіанта сортування продуктів до двох кінцевих ділянок, сформованими ними, і те, що сортування може бути організоване і забезпечене інакше, за допомогою засобу транспортування продуктів до згаданих ділянок для збору. Частини, зв'язані з проміжною рамою 9, також тут не розглядаються, оскільки вони можуть бути реалізовані в будь-якому варіанті, при використанні будь-якого відомого рішення. На прикладі, показаному на фіг. 2, касовий апарат В і сканер S для зчитування штрих-кодів на продуктах, які проходять через них (див. нижче), показані у взаємодії з рамою 9. Стрічковий конвеєр 36 з приводом від електродвигуна встановлений з можливістю переміщення на передній частині рами контрольно-касового стола, тобто на тому кінці, де розташована згадана поперечина 10, за допомогою пристрою, який описується тепер з посиланням на фіг. 11-15. Як видно на фіг. 11 поперечина 10 виготовляється з листового металу відповідної товщини, за допомогою вирізування, загинання і будь-яких інших операцій і характеризується наявністю ребристого U-подібного профілю, при цьому вона може бути забезпечена в кінці горизонтальним плоским виступом 110, який формує подовження її торцевої стіни і розміщується під секцією 1 рами T і який може бути закріплений на нижньому боці паза 4 цієї секції за допомогою засобів 14, 14' гвинтового типу, показаних на фіг. 4 і 5. Як альтернатива, згаданий фіксуючий виступ 110', як показано суцільними лініями, може мати вертикальне розташування, і може бути прикріплений в нижній частині з внутрішнього боку секції 1 за допомогою гвинтів 38. Як видно на фіг. 12, конвеєр 36 має прямокутну опорну раму 136 з верхньою поверхнею, на якій розміщується і пересувається ремінь даного конвеєра, при цьому дана рама 136 має такі розміри, які дозволяють вставляти її з ковзанням в канали 2 перерізу 1, які формують паралельні частини T1 і Т2 рами T. Щоб полегшити це переміщення з ковзанням, канали 2 або рама 136 можуть бути забезпечені відповідними роликами ковзання (не показані), наприклад, виготовленими з Polizene або іншої прийнятої пластмаси. Передній натяжний ролик 236 конвеєра 36 встановлений з можливістю обертання на передньому кінці рами 136 і по суті Т-подібна секція 41 може кріпитися на передньому поперечному елементі цієї рами безпосередньо або через відповідні опори 40, при цьому згадана секція розташована в передньому проміжку, який в іншому випадку був би між конвеєром 36 і проміжною конструкцією з касовим апаратом і сканером (див. фіг. 2), розміщеної таким чином, щоб головка сканера знаходилася в одній площині між згаданим конвеєром 36 і наступними пристроями для полегшення переміщення до останніх продуктів, що транспортуються, які повинні бути перевірені касиром. На іншому кінці, рама 136 підтримує, виступаючи назовні і у вигляді подовжень її бічних стінок, додаткові бічні стінки 42, які підтримують ролик 336 з внутрішнім редукторним електродвигуном для приведення в дію цього ролика і які підтримують, через відповідні регулювальні пристрої, розміщені між натяжним роликом 436, на якому рухається нижня секція конвеєра і який здійснює регулювання подовжнього натягнення згаданого конвеєра 36. Кабель електроживлення згаданого редукторного електродвигуна (не показаний) проводиться будьяким відповідним способом всередині одного з бічних плечей рами 136 і виходить з іншого кінця згаданої рами так щоб, його можна було приєднати до електричної консолі, розташованої, наприклад, в середній зоні разом з касовим апаратом і сканером. Як видно на фіг. 12, 13 і 14, згадані додаткові бічні стінки 42 мають на своїх кінцях, виступаючі збоку і спрямовані уперед, гачки 43, які, коли конвеєр 36 правильно вставляється в раму T, вводяться з функцією «кінець руху» всередину каналів 5, 5' секцій 1 рами T, як показано на фіг. 14. Відповідні засоби (не показані) передбачають знімне встановлення будь-якої частини рами конвеєра 36 на несучій рамі T, для того, щоб зафіксувати згаданий конвеєр в правильному положенні відносно касового апарату. Відповідно, U-подібний кожух 44, який виготовляється, наприклад, з відповідної пластмаси, встановлюється на тій частині конвеєра 36, яка розташовується поза рамою T і між 6 UA 98668 C2 5 10 15 20 25 30 35 40 45 додатковими бічними стінками 42, при цьому згаданий кожух з бічними стінками 144 з'єднаний з секціями 1 рами T, які мають виступи 45 для введення у відповідні вільні секції каналів 3 і 4 (і/або інших каналів) згаданих секцій 1 і які разом з її поперечиною 244 розміщуються в одній площині з верхньою секцією конвеєра 36 і перед роликом 336 з приводом від електродвигуна. Нижня стінка поперечини 244 має отвори 46, які співпадають з відповідними отворами 47 з різзю в невеликих кронштейнах 48, прикріплених до бічних стінок 42 (Фіг. 12 і 13) і виступаючих так, що це дозволяє декількома гвинтами (не показані) прикріпити згаданий кожух 44 до згаданих комплементарних частин рами конвеєра 36. На фіг. 16 і 17 показано, що контрольно-касовий стіл, як описано в основних деталях, може мати з'єднані з ним завершальні пристрої, які включають, наприклад, захисне огородження 49, яке складається, наприклад, повністю або частково, з вертикальних модулів, навішаних по типу заслінки, щоб сформувати нижню бічну закриваючу стінку згаданого контрольно-касового стола з того боку, який спрямований до клієнтів, що проходять, і вздовж секції, розташованої між двома опорними підставками зі стійками 24. На фіг. 17 показано, як ця закриваюча стінка 49 може кріпиться до стійки 24 за допомогою засобів 14, 14' гвинтових типів, як показано на фіг. 4 і 5, і за допомогою малих чотирикутних рам 50, які в свою чергу кріпляться до закриваючої стінки 49 за допомогою гвинтів і/або інших відповідних засобів 51. На фіг. 17 можна також побачити як, при використанні каналів 4 і 4' і кріпильних засобів 14, 14' гвинтового типу, показаних на фіг. 4 і 5, можна збоку прикріпити до рами T з боку касира полицю 52, корисну як поверхня для допоміжного обладнання або предметів і забезпечену вирізом, через який, достатньо точно, проходить стояк 53, який сформований тією ж самою стійкою 24, що і підставки і забезпечений невеликою опорою 153 і кришкою 253 і у вертикальних 4" пазах якої, за допомогою тих же засобів 14, 14' гвинтових типів, згідно з фіг. 4 і 5, можна зафіксувати несучі поверхні 55, 155, призначені, наприклад, для кредитної карти або пристрою для зчитування банківської карти, телефону і/або інших відповідних пристроїв. Як показано на фіг. 17, стояк 53 може бути надійно закріплений в робочому положенні за допомогою поперечини 56, прикріпленої до цієї стійки і до суміжної стійки 24 опорної підставки стола, і як на цій поперечині 56, можна встановити допоміжну поверхню 57, яка паралельна верхній поверхні 52. На фіг. 16 можна також побачити, як навпроти ряду поверхонь 52, 57, знову ж з боку касира, можна встановити щонайменше ще одну допоміжну поверхню 52', що підтримується додатковою стійкою 53', яка не виступає з цієї поверхні 52', при цьому вся конструкція в зборі виконана і кріпиться, як вже описано для частин згаданої стійки 53, з тією лише різницею, що поверхня 52' може утворювати верхню частину невеликого модуля 58 з шухлядами. Збоку від вихідної частини конвеєра 36, знову ж з боку, що займається касиром, можна встановити вітрину 59 з відкритими ящиками 159, яка проходить нижче згаданого конвеєра для зберігання пакетів для купівель, при цьому дана конструкція надійно кріпиться до частини T1 секції 1 рами T за допомогою подовжніх пазів 4 і/або 4' згаданих секцій 1 і згаданими кріпильними засобами 14, 14' гвинтових типів згідно з фіг. 4 і 5. На фіг. 16 позиціями 60 і 61 позначені, наприклад, клавіатура і невелика прозора полиця для грошей, термінала для карт електронних платежів і інших предметів, при цьому весь вузол в зборі встановлюється вздовж проміжної рами 9 і кріпитися будь-яким відповідним способом до цієї рами і/або до секції 1 частини Т2 рами T стола. На фіг. 13 і 16 позиції 39 означають вставку, яка виготовляється з відповідного матеріалу-еластомеру, і яка вставляється всередину зовнішнього каналу 4' секції 1 рами T і яка виступає з цього каналу, щоб діяти як захисне пом’якшувальне пристосування. Як видно на фіг. 13 і 16, вигини С1-С3 і кожух 44 можуть бути забезпечені зовні опуклим швом 39', вирівняним із згаданою пом’якшувальною удар вставкою 39. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Контрольно-касовий стіл, який містить: - раму (Т), яка виконана так, щоб обмежувати периметр верхньої робочої частини стола, і яка сформована секцією (1), наприклад, виготовленою з штампованого алюмінієвого сплаву, розділеною на частини відповідної довжини, які кріпляться разом за допомогою з'єднань (С1С3), причому секція забезпечена з внутрішнього боку безперервним подовжнім каналом (2) внутрішньої сторони, всередині забезпечена безперервними верхніми і бічними подовжніми каналами (3, 5, 5') для зменшення ваги, і забезпечена щонайменше одним, розташованим нижче і також безперервним нижнім каналом (4), який відкритий назовні вихідним отвором (104), що має ширину (L), меншу ніж максимальна внутрішня ширина даного каналу; - щонайменше одну пару поперечних елементів (8, 8'), які закріплені на основі рами (Т) на відповідній відстані один від одного і від кінців рами, при цьому кінці поперечних елементів (8, 7 UA 98668 C25 10 15 20 25 30 35 40 45 50 55 60 8') пристосовані для кріплення до нижнього каналу (4) і до каналу (2) внутрішньої сторони секції (1), яка формує раму (Т), і поперечні елементи виконані таким чином, щоб вони мали можливість кріплення опорних підставок на місці, що забезпечує стійке встановлення контрольно-касового стола на підлозі торгового приміщення, де стіл збирається; - проміжну раму (9), яка кріпиться у каналі (2) внутрішньої сторони паралельних секцій (1), що формує раму (Т), і яка призначена для встановлення на ній касового апарата (В) зі сканером (S) і будь-яких інших пристосувань, необхідних для комерційних угод; - засіб, яким укомплектована кінцева частина згаданої рами (Т), який звичайно представлений в формі лотка і в який надходять продукти, які були перевірені касиром і які звичайно повинні укладатися в пакети покупцем; і - засіб для розміщення в початковій частині рами (Т) конвеєрної стрічки (36) для подачі продуктів в напрямку проміжної рами (9) з касовим апаратом (В), який відрізняється тим, що поперечні елементи (8, 8') виготовлені, наприклад, за допомогою металоконструкції або за допомогою лиття під тиском і закінчуються порожнистими кінцевими посадочними місцями, в які вміщені хвостовики (111) кронштейнів (11), придатних для кріплення до нижньої частини і внутрішньої частини згаданих частин секцій (1) головної рами (Т), при цьому кінцеві посадочні місця поперечних елементів забезпечені подовжніми отворами (16), через які проходять стрижні гвинтів (12), призначених для загвинчування у відповідні отвори хвостовиків, щоб забезпечити формування поперечних елементів, які можна точно підігнати до рам (Т), які мають великі допуски при механічній обробці, а також змінні розміри по ширині, причому кронштейни (11) забезпечені кінцевою частиною (211) з профілем L-подібної форми, на який спирається нижня частина секції (1) рами (Т) і який має виступи (311), які входять в зачеплення з вихідним отвором (104) нижнього каналу (4) згаданої секції (1), і забезпечений отворами (13) для прийому фіксуючих гвинтів (14 або 14'). 2. Контрольно-касовий стіл за п. 1, в якому фіксуючі гвинти (14) угвинчуються, наприклад, у відповідні забезпечені різзю отвори (115) вставок (15) з профілем у формі сегмента круга, товщина (K) яких дорівнює або менша, ніж ширина (L) вихідного отвору (104) нижнього каналу (4), так, щоб їх можна було легко вставити в цей канал (4) і надійно закріпити всередині нього після повороту на 90°, внаслідок чого ці вставки отримують більшу ширину (V), спрямовану до вихідного отвору (104). 3. Контрольно-касовий стіл за п. 1, в якому фіксуючі гвинти (14') забезпечені плоскою головкою (114), яка має форму круга і/або форму сегмента круга, товщина (K) яких дорівнює або менша, ніж ширина (L) вихідного отвору (104) нижнього каналу (4), і які мають більшу ширину (V), спрямовану до вихідного отвору (104), так, щоб її можна було вставити і закріпити в нижньому каналі (4) секцій (1) рами (Т) і можна було б прикріпити до кронштейнів (11) за допомогою гайок (214). 4. Контрольно-касовий стіл за п. 2, в якому кронштейн (11) забезпечений у верхній частині утопленою виїмкою (17), що має сформоване в ній відповідне число отворів (18), через які можуть проходити гвинти (19), придатні для закріплення на згаданому кронштейні (11) пластин або затисків (20), які розташовуються навпроти основи виступаючої частини (211) і які спираються на нижню стінку каналу (2) внутрішньої сторони секції (1), щоб сформувати потрібний затискний пристрій, який надійно кріпить поперечні елементи (8, 8') до нижньої частини секції (1). 5. Контрольно-касовий стіл за п. 1, в якому поперечні елементи (8, 8') мають, в їх центральній частині зі спрямованим вниз отвором, щонайменше одне відповідне посадочне місце (21), з невеликою конусністю, що розходиться назовні, всередину якого може бути вставлена, швидким і точним з’єднанням по суті по типу конуса Морзе, конічна головка (23) відповідної стійки (24) опорних підставок з основою (30-32) для встановлення на підлозі, при цьому згадана стійка (24) виготовлена зі штампованого алюмінієвого сплаву і має центральне циліндричне осердя (124), зв'язане за допомогою еквідистантних радіальних ребер (224) з коаксіальною зовнішньою циліндричною втулкою (324), де радіальні ребра мають безперервні збільшені частини або шви (424) з безперервним каналом або отвором (25), при цьому передбачено, що зовні і коаксіально із втулкою (324) стійка (24) має виготовлену як одне ціле з нею зовнішню нарізну втулку (524), яка формує канали (4") круглого поперечного перерізу і відкрита назовні вихідним отвором (104"), подібним згаданим каналам (4, 4') секції (1), для формування периметральної рами (Т) стола, так, щоб також мати можливість використовувати гвинтові фіксуючі гвинти (14, 14') для стійки. 6. Контрольно-касовий стіл за п. 5, в якому стійка (24) має розрив в частині зовнішньої нарізної втулки (524) вздовж секції, розташованої між двома радіальними ребрами (224), що йдуть одне за одним, і в цій зоні забезпечений центральною радіальною перегородкою (624), яка ділить цю 8 UA 98668 C2 5 10 15 20 25 30 зону на два канали (D1, D2), придатні для прокладання кабелю (Z), при цьому радіальна перегородка (624) має збільшений зовнішній край, на якому можна защепнути відповідний виступ (126), який защіплюється, закриваючої деталі (26), яка закриває канали (D1, D2). 7. Контрольно-касовий стіл за п. 5, в якому конічна головка (23) має внутрішню порожнину для того, щоб її можна було вставити в секцію верхнього кінця згаданої стійки (24), до якої головка (23) надійно кріпиться за допомогою одного або декількох гвинтів (27), які своїми конічними головками вміщуються у відповідних утоплених отворах, сформованих у верхній стінці головки, і угвинчуються у відповідні забезпечені різзю отвори (25 або 124) стійки (24). 8. Контрольно-касовий стіл за п. 5, в якому стійки (24) вставлені і центруються з нижньою секцією їх осердя (124) всередині центрального отвору (29) опорної пластини (30) з міцної необробленої сталі, що має, наприклад, форму круга, яка забезпечена прорізами (130) для прокладання будь-яких кабелів або інших компонентів від підлоги, і яка кріпиться до нижніх отворів (25) стійок (24) за допомогою гвинтів (31), при цьому опорна пластина (30) має встановлене на ній естетичне оздоблювальне покриття (32), забезпечене зовні конічною центральною опуклою частиною (132) для зачеплення зі стійкою (24), і опорна пластина забезпечена знизу отворами (33) з різзю, за допомогою яких можна встановити регульовану підставку на підлозі. 9. Контрольно-касовий стіл за п. 1, в якому конвеєрна стрічка (36) для подачі продуктів в напрямку проміжної рами з касовим апаратом (В) і сканером (S) встановлена з можливістю ковзного переміщення всередині відповідної кінцевої секції рами (Т), з використанням каналу (2) внутрішньої сторони частин секції (1), що формує цю раму, посилену на вільному кінці нижньою поперечиною (10), при цьому для полегшення ковзного переміщення рами (136) конвеєрної стрічки (36) всередині каналу (2) внутрішньої сторони щонайменше одна з двох частин, які рухомі одна відносно одної, може бути забезпечена роликами з низьким коефіцієнтом тертя. 10. Контрольно-касовий стіл за п. 1, який має зв'язані з ним завершальні пристрої, які включають захисне огородження (49), складене повністю або частково з вертикальних модулів, навішених разом у вигляді шторки, так, щоб сформувати бічну закриваючу стінку контрольнокасового стола з боку, зверненого до клієнтів, що проходять, і вздовж секції, розташованої між двома опорними підставками із стійками (24), при цьому закриваюча стінка прикріплена до двох стійок (24) за допомогою засобів (14, 14') гвинтового типу і за допомогою малих чотирикутних рам (50), в свою чергу прикріплених до закриваючої стінки (49) за допомогою гвинтів і/або інших відповідних засобів (51). 11. Контрольно-касовий стіл за п. 10, в якому бічна закриваюча стінка (49) може кріпитися не тільки до стійок (24) опорних підставок стола, але також і до допоміжних стійок (53, 53'). 9 UA 98668 C2 10 UA 98668 C2 11 UA 98668 C2 12 UA 98668 C2 13 UA 98668 C2 14 UA 98668 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
