Контрольно-вимірювальна колонка

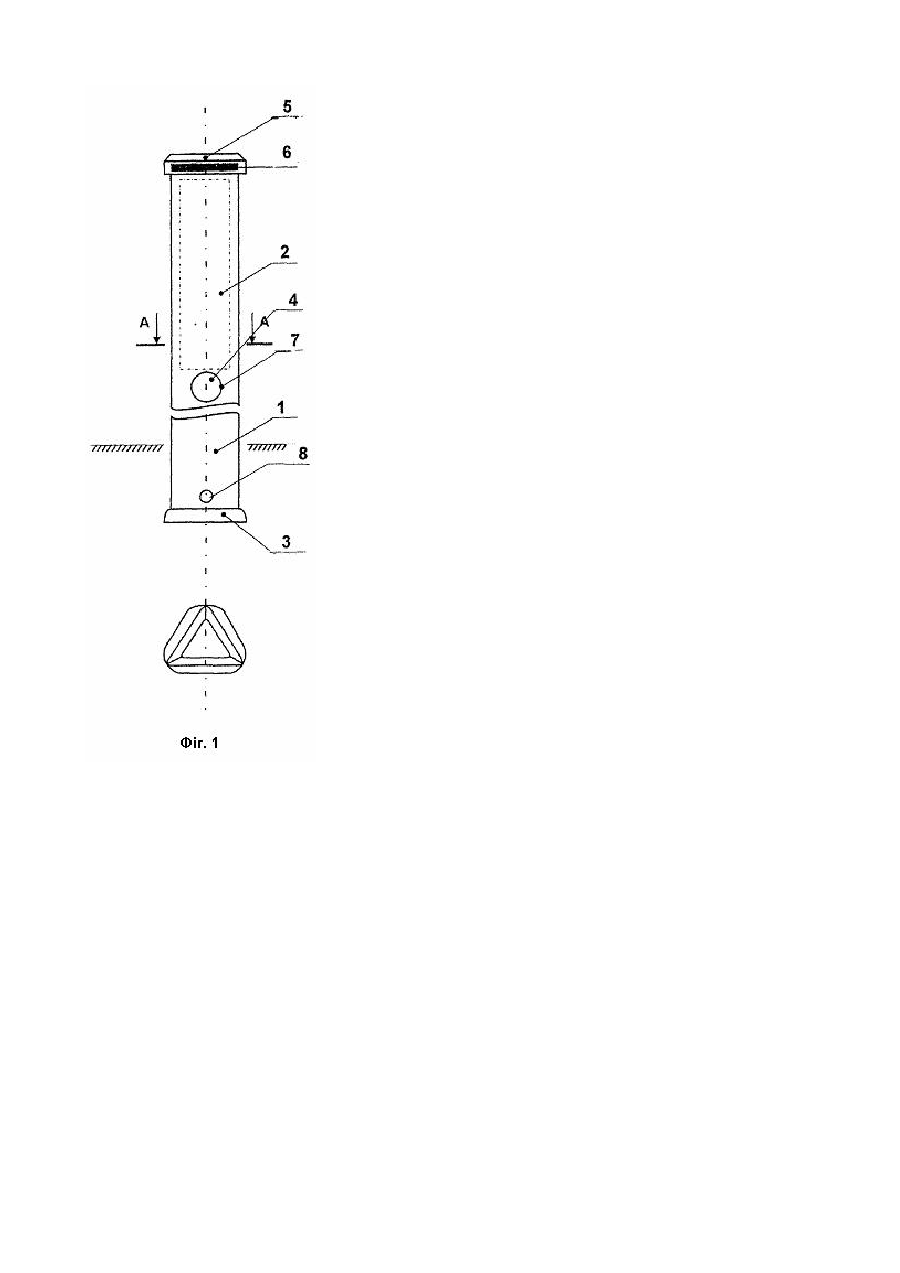

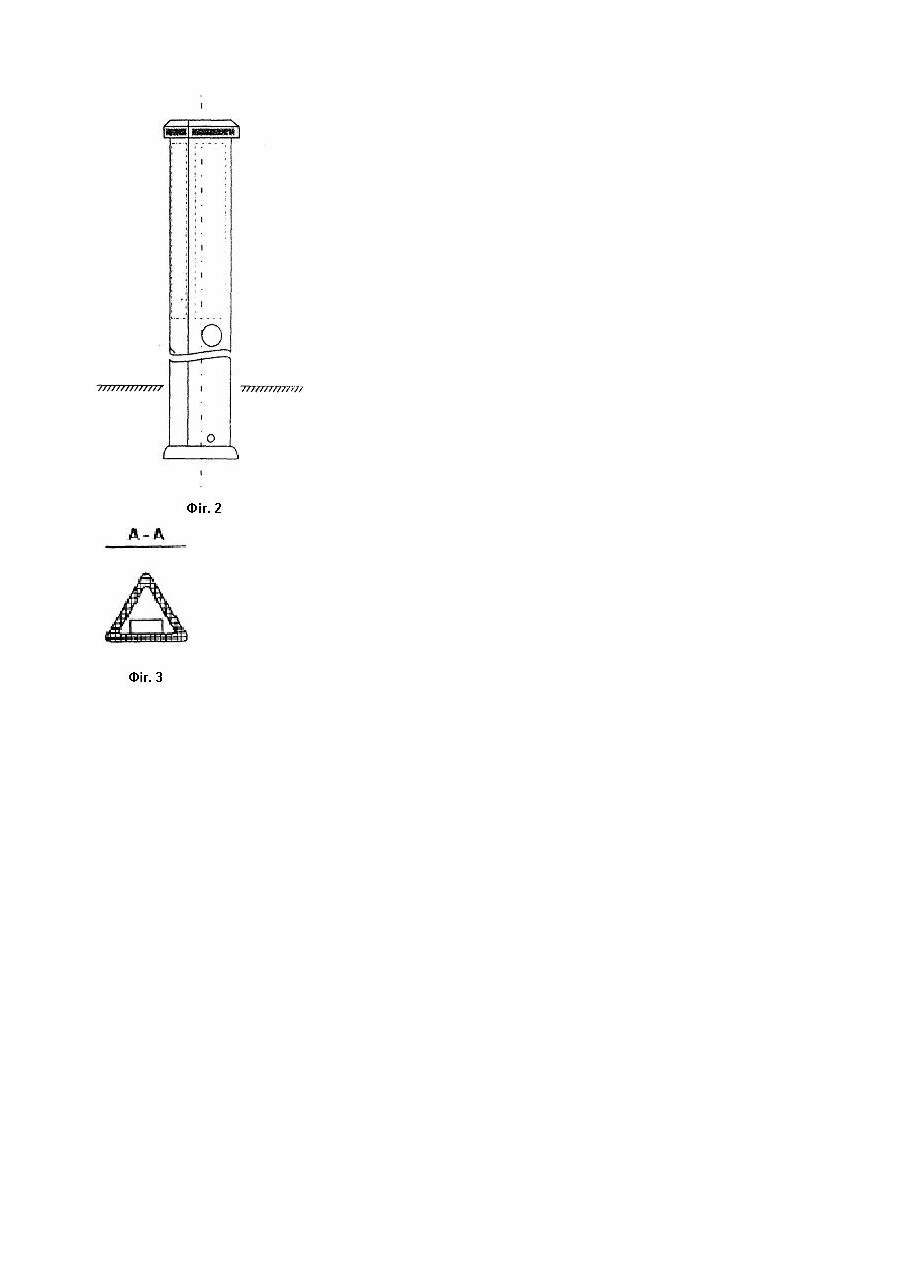

Корисна модель відноситься до системи електрохімічного захисту підземних комунікацій, зокрема до контрольно-вимірювальних пристроїв, призначених для контролю за рівнем корозії трубопроводів , кабельних ліній зв'язку, і електромереж на підземних комунікаціях. Відомий пристрій, що містить стійку з опорною плитою, наголовник з клемною панеллю, кришку наголовника, кілометровий знак [1]. Недоліками відомої колонки є її невисока експлуатаційна стійкість, а наявність з'ємної кришки наголовника створює незручності при проведенні вимірювань, утруднює читання надписів на прапорці з повітря при пошуку колонки на трасі. Найбільш близьким до пристрою, що заявляється, за технічною суттю та результатом, який досягається, є контрольно-вимірювальна колонка, що містить стійку з опорою, клемну панель, кришку, яка виконана із термо-і світло стабілізованого поліетилену, що має захисний кожух. При цьому захисний кожух має внутрішній буртик з пазами для скерування переміщення та фіксації кожуха, а кришка має дві нахилені прямокутні поверхні для нанесення кілометрового знаку [2]. Суттєвими недоліками відомого пристрою є значна матеріалоємність, вузький діапазон експлуатаційних властивостей, невисока надійність, оскільки дані вимірювання одержують безпосередньо на об'єкті вимірювання, а збірність колонки з окремих деталей, що з'єднані між собою та наявність пазів для переміщення захисного кожуха призводить до швидкого зносу деталей і знижує термін експлуатації пристрою. В основу даної корисної моделі поставлене завдання у відомій контрольно-вимірювальній колонці шляхом зміни конструкції, отримати новий технічний результат, що виражається у розширенні експлуатаційних властивостей, підвищенні надійності, колонки та подовження її строку служби. Поставлене завдання вирішується тим, у відомій контрольно-вимірювальній колонці, що містить стійку з опорою, клемну панель та кришку, згідно з корисною моделлю стійка виконана пустотілою, гранованого профілю з розташованим в її середині блоком електрохімзахисту, що включає прибор знімання показників та передачі їх на диспетчерський пункт, при цьому клемна панель виконана як елемент блоку електрохімзахисту. Суттєвою відмінною ознакою корисної моделі за формою виконання та місцем розміщення є те, що блок електрохімзахисту включає прибор знімання показників та передачі їх на диспетчерський пункт, при цьому клемна панель виконана за формою як елемент блоку електрохімзахисту. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 представлений загальний вигляд контрольно-вимірювальної колонки, на Фіг.2 - вигляд контрольно-вимірювальної колонки збоку та Фіг.3 - розріз АА. Контрольно-вимірювальна колонка (Фіг.1) містить стійку 1, з гранями 2 і опорою у вигляді штиря 3, блоку електрохімзахисту 4, кришки 5, світловідбивних елементів 6, отвору 7 та отвору 8. Стійка виготовлена пустотілою гранованого профілю методом, наприклад, пресування, екструзії або формовки. Кількість граней може змінюватися. Оптимальна їх кількість складає від трьох до шести. Штир 3 закріплений до нижньої частини стійки і запобігає несанкціонованому вилученню колонки з об'єкту вимірювання. В стійці передбачено отвір 7 для встановлення блоку електрохімзахисту 4, який включає прибор знімання показників та передачі їх на диспетчерський пункт та клемну панель (на кресленнях прибор для знімання показників та передачі контрольних вимірів на диспетчерський пункт і клемна панель не показані). При цьому кількість клем на панелі визначається технологічними потребами і може бути, наприклад, 2 або 8. Застосування прибору для знімання показників та передачі контрольних вимірів на диспетчерський пункт дозволяє дистанційно на диспетчерських пунктах одержувати дані контрольних вимірювань на об'єктах вимірювання. До блоку електрохімзахисту приєднані контактні проводи та проводи заземлення, які входять в землю через отвір 8. На кришці 5 та на гранях стійки закріплені світло відбивні елементи 6. Конструкція колонки з використанням граней та особливості матеріалу дозволяють наносити значний об'єм Необхідної інформації, яка добре проглядається на відстані. Завдяки перерахованим ознакам зменшується матеріалоємність, розширюються експлуатаційні властивості та підвищується надійність. Джерела інформації: 1. Защита металлических сооружений от подземной коррозии. М.: Недра, 1991, с.228. 2. Пат. Росії 213837,1999, F17D5/00.
