Абсорбуючий предмет одягу одноразового використання

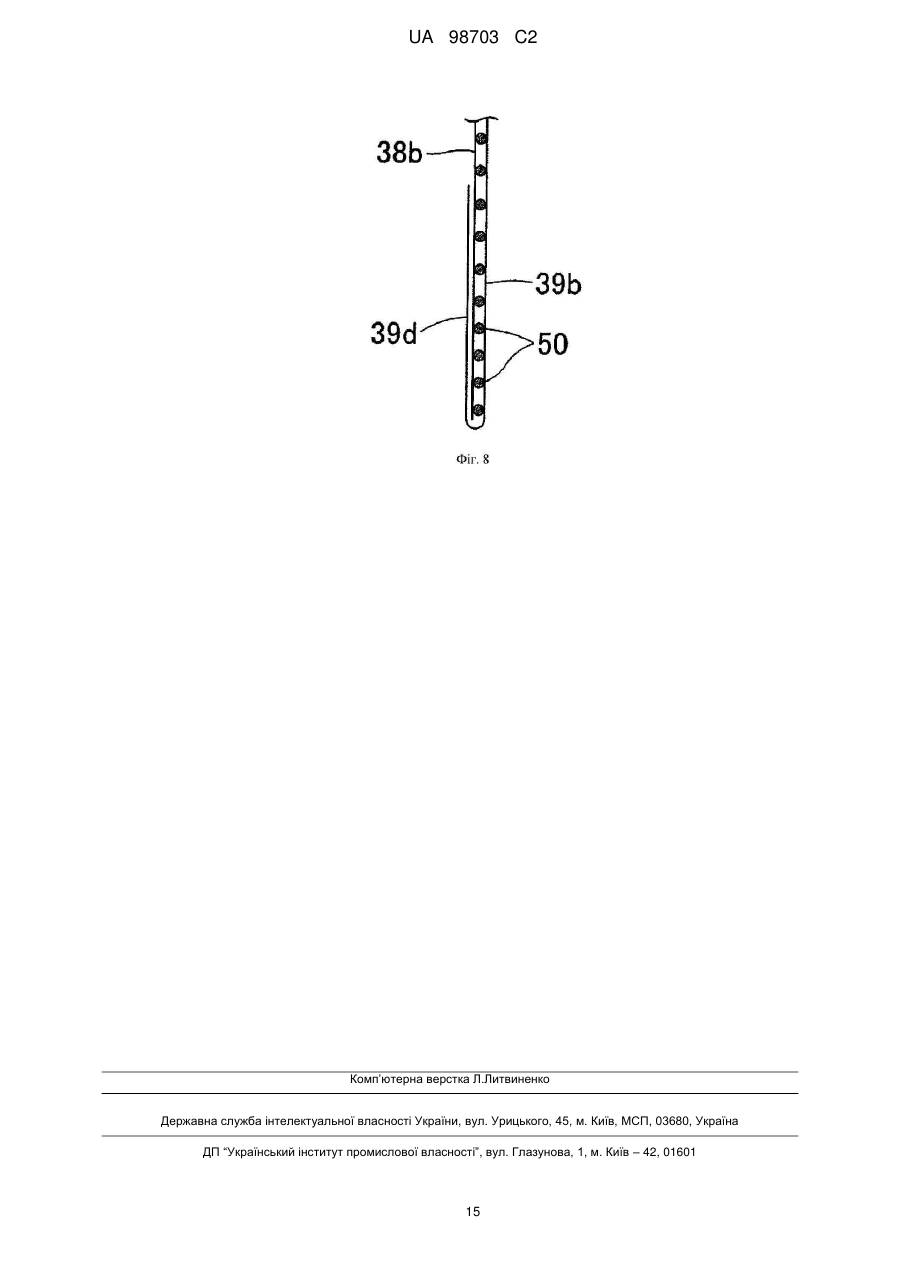

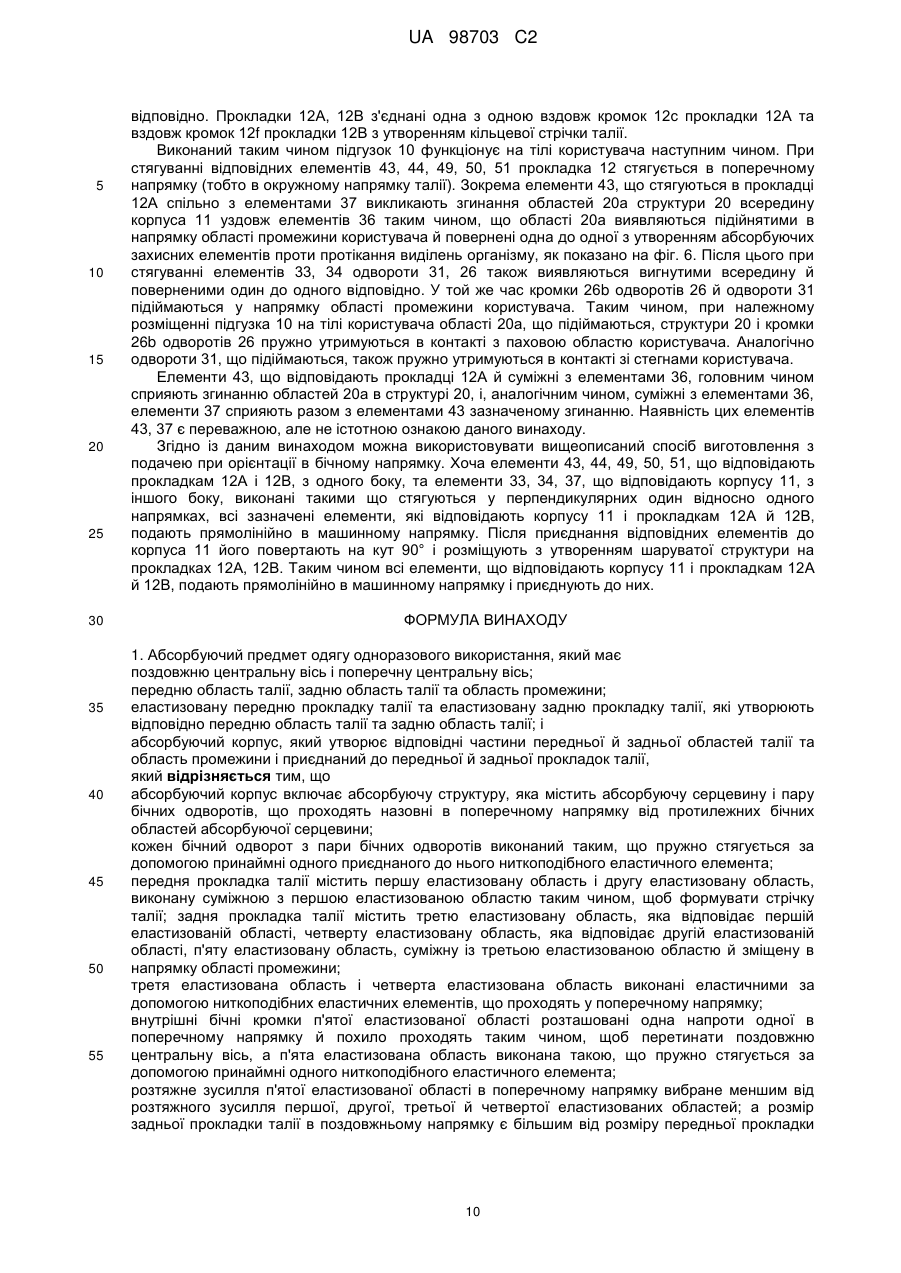

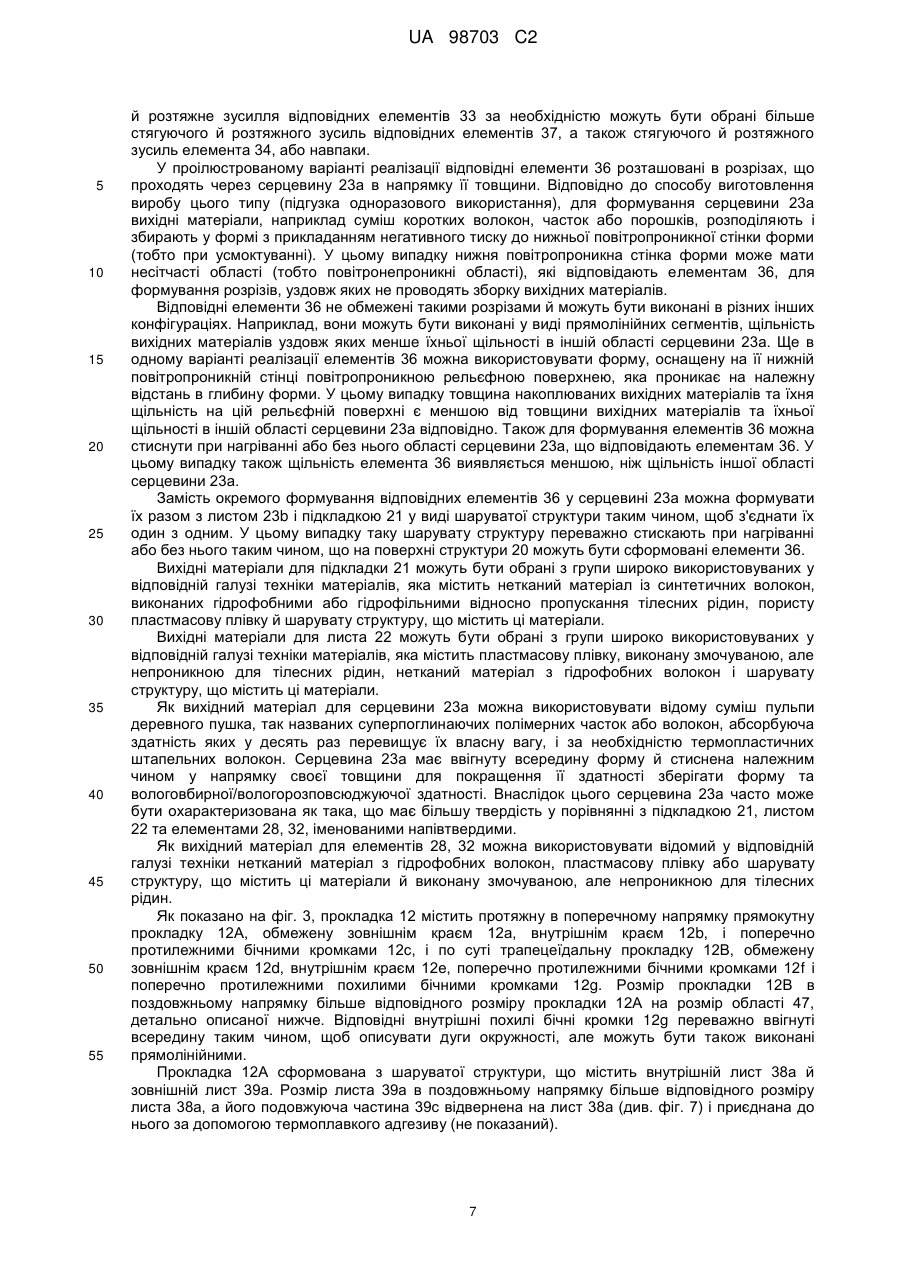

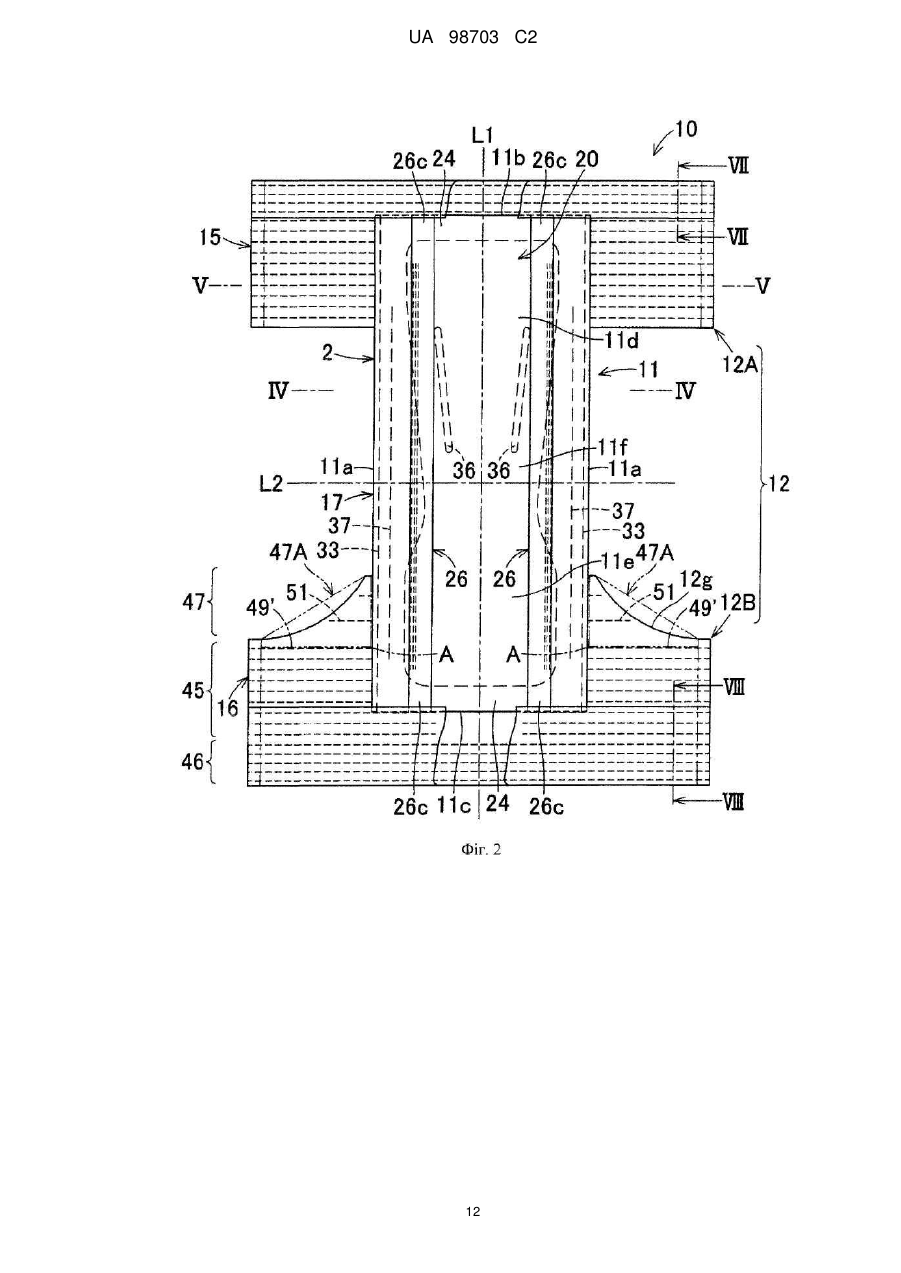

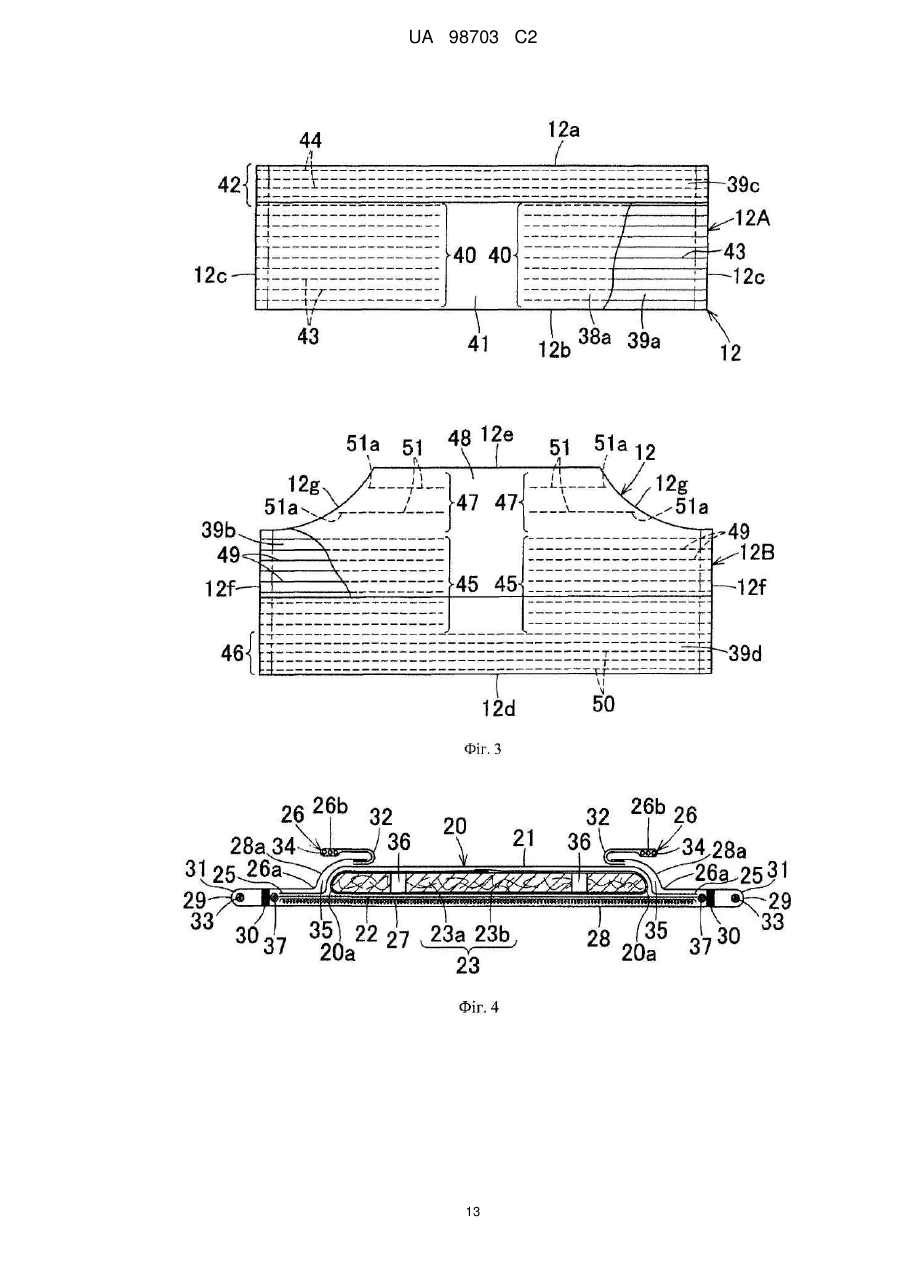

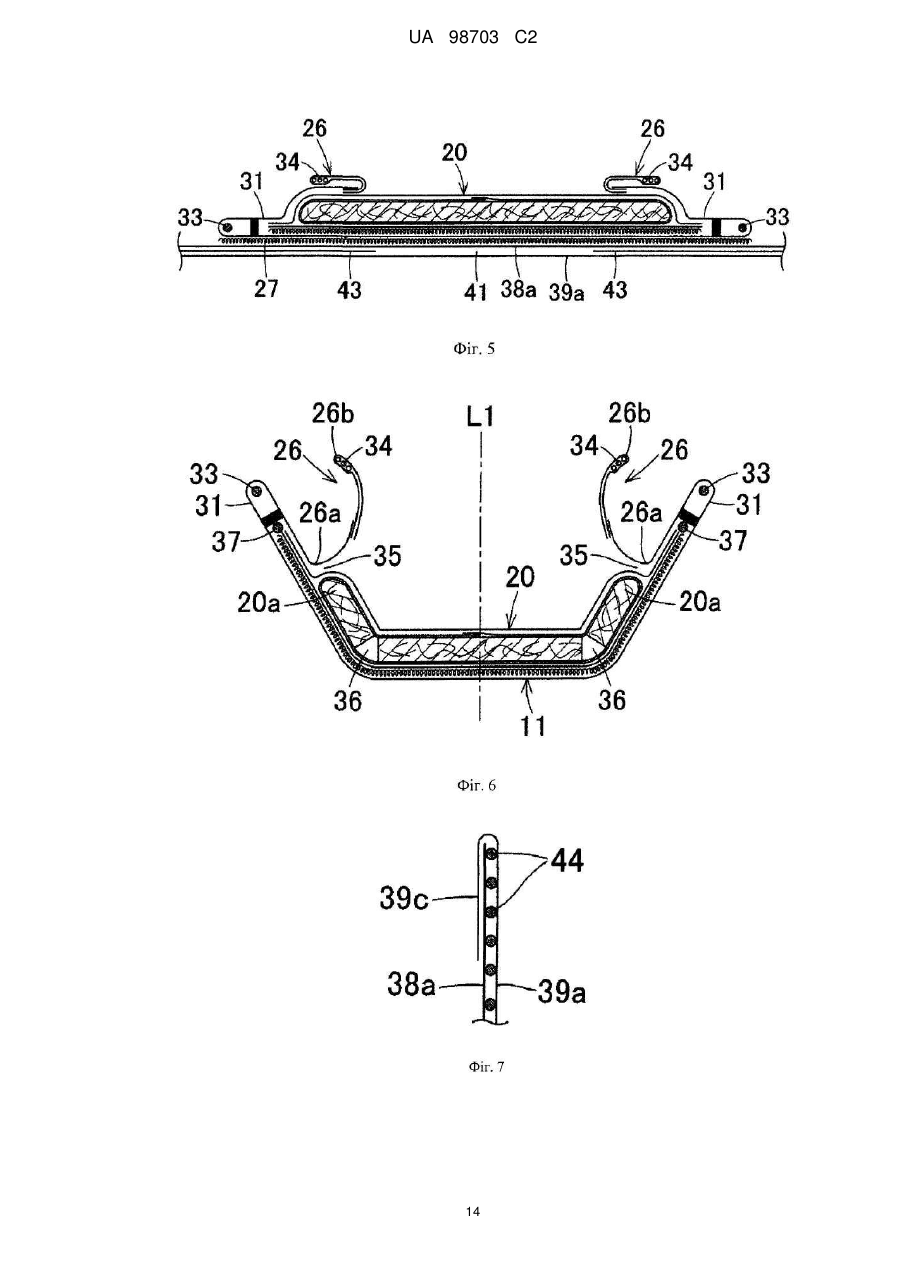

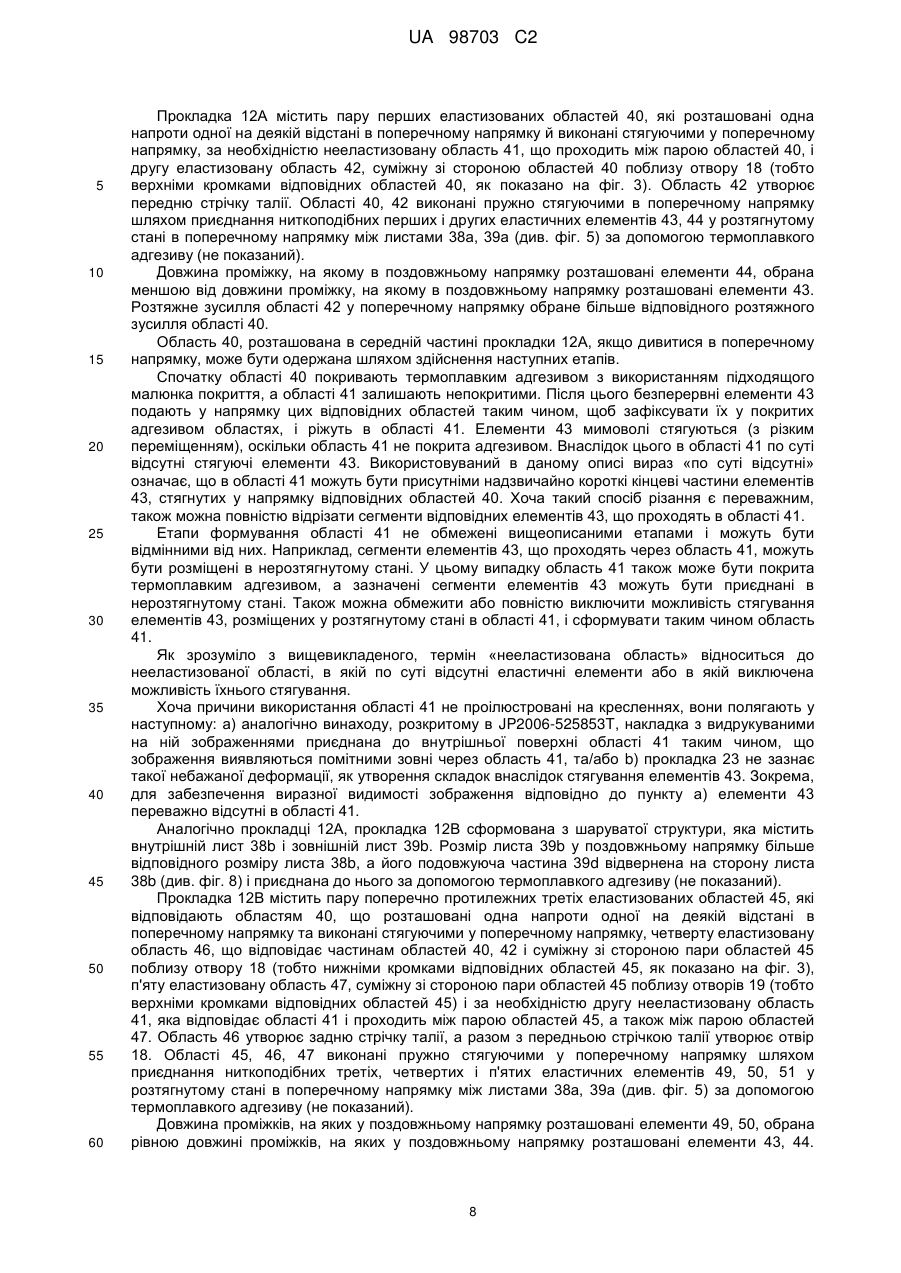

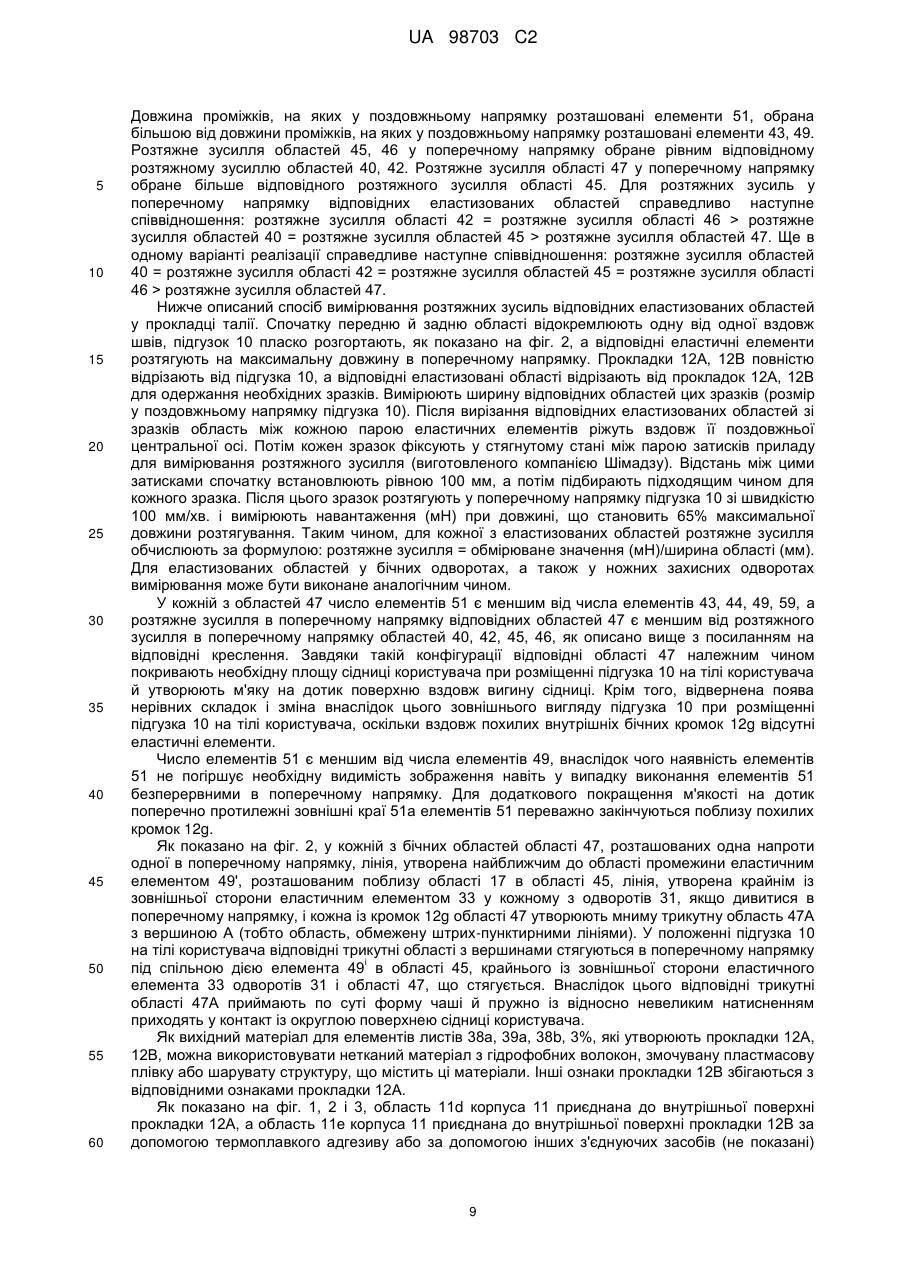

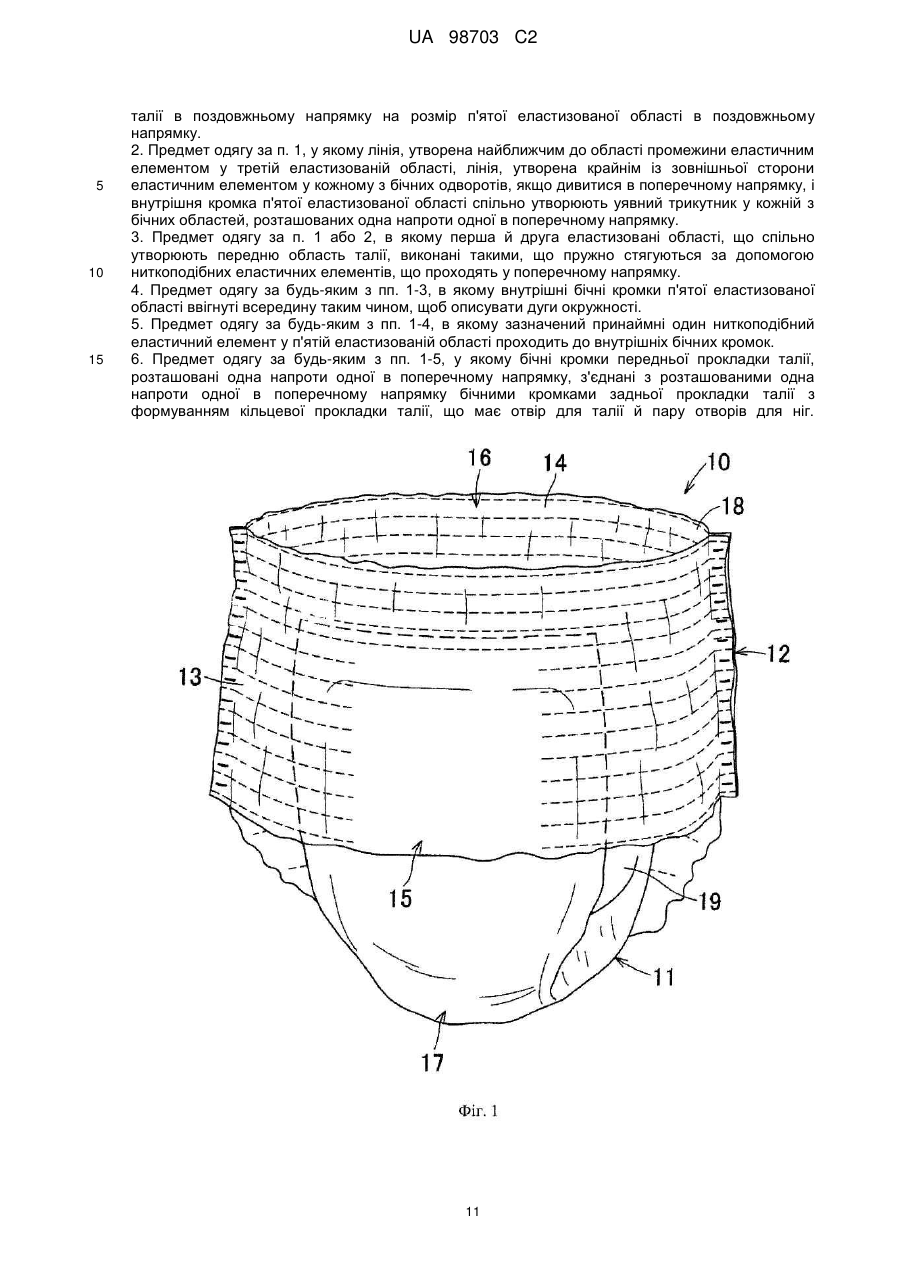

Реферат: Заявлений абсорбуючий предмет одягу одноразового використання має поздовжню центральну вісь і поперечну центральну вісь, передню область талії, задню область талії та область промежини, еластизовану передню прокладку талії та еластизовану задню прокладку талії. Абсорбуючий корпус включає абсорбуючу структуру, яка містить абсорбуючу серцевину і пару бічних одворотів. Кожен бічний одворот з пари бічних одворотів виконаний таким, що пружно стягується за допомогою принаймні одного приєднаного до нього ниткоподібного еластичного елемента. Передня прокладка талії містить першу еластизовану область і другу еластизовану область, виконану суміжною з першою еластизованою областю. Задня прокладка талії містить третю еластизовану область, яка відповідає першій еластизованій області, четверту еластизовану область, яка відповідає другій еластизованій області, п'яту еластизовану область, суміжну із третьою еластизованою областю. Третя еластизована область і четверта еластизована область виконані еластичними. Внутрішні бічні кромки п'ятої еластизованої області розташовані одна напроти одної в поперечному напрямку. Розтяжне зусилля п'ятої еластизованої області в поперечному напрямку вибране меншим від розтяжного зусилля першої, другої, третьої й четвертої еластизованих областей; а розмір задньої прокладки талії в поздовжньому напрямку є більшим від розміру передньої прокладки талії в поздовжньому напрямку на розмір п'ятої еластизованої області в поздовжньому напрямку. UA 98703 C2 (12) UA 98703 C2 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до абсорбуючих предметів одягу одноразового використання і, зокрема, до дитячих та/або дорослих підгузків одноразового використання, дитячих трусів для приучення до туалету, трусів для тих, хто страждає нетриманням, гігієнічних серветок типу трусів й інших виробів, виконаних з можливістю прийому й поглинання таких виділень організму, як кал, сеча та ін. Такі широко доступні вироби можуть бути розділені на вироби першого, другого й третього типів. Прикладом виробу першого типу є виріб, що містить передню й задню області талії й область промежини, яка проходить між передньою й задньою областями талії таким чином, щоб її протилежні контури виявлялися вигнутими всередину, якщо дивитися в поперечному напрямку, причому виріб додатково містить внутрішній і зовнішній листи, які формують покриття (корпус), виконане з можливістю покриття тулуба користувача, і абсорбуючу серцевину, розташовану між цими внутрішнім і зовнішнім листами. У такому виробі першого типу передня й задня області талії, а також передня й задня стрічки талії, суміжні із цими областями талії, виконані еластичними й можуть стягуватися в окружному напрямку вздовж лінії талії корпуса. Аналогічним чином, відповідні бічні одвороти, що проходять назовні від протилежних бічних кромок області промежини корпуса, виконані еластичними вздовж їхніх відповідних бічних кромок (тобто ущільнюючих одворотів) таким чином, щоб стягуватися в окружному напрямку ніг користувача. Прикладом виробу другого типу є виріб, який містить корпус (тобто зовнішній лист), виконаний по суті таким самим, що й корпус виробу першого типу, відносно форми, а також розміру, і окремо виготовлену вологовбирну структуру (також іменовану внутрішньою абсорбуючою структурою), яка розташована принаймні в області промежини корпуса та містить абсорбуючу серцевину. У такому виробі другого типу необхідні області корпусу виконані еластичними й можуть стягуватися аналогічно корпусу виробу першого типу. Прикладом виробу третього типу є виріб, що містить кільцеву прокладку талії, сформовану з передньої й задньої прокладок талії, кожна з яких виконана відносно широкою й проходить у поперечному напрямку, і окремо виготовлену вологовбирну структуру (надалі іменовану абсорбуючим корпусом), що приєднана між передньою й задньою прокладками талії й містить абсорбуючу серцевину. У такому виробі третього типу принаймні необхідні області корпусу виконані еластичними й можуть стягуватися аналогічно корпусу виробу першого типу. Кожен із виробів першого, другого й третього типів може бути за необхідністю оснащений ножними захисними одворотами, що проходять у поздовжньому напрямку вздовж протилежних бічних кромок абсорбуючої серцевини або абсорбуючої структури і мають вільні еластизовані кромки. Вироби першого, другого й третього типів можуть бути в цілому розділені на вироби так названого відкритого типу, передня й задня області талії яких не з'єднані одна з одною вздовж їхніх поперечно протилежних бічних кромок, і вироби так названого натягуючого типу, передня й задня області талії яких попередньо з'єднані одна з одною вздовж їхніх поперечно протилежних бічних кромок. Вироби першого й другого типів мають опукло вигнуту всередину форму, а виріб третього типу має по суті Н-подібну звішену на боки форму при розгортанні цих виробів у поздовжньому й поперечному напрямках. Зазвичай вироби натягуючого типу, (надалі іменовані натягуючими виробами або натягуючими підгузками) можна виробляти серійно з високими темпами при низькій вартості виготовлення способом з подачею при орієнтації в бічному напрямку. Використовуваний у даному описі термін «натягуючий виріб» відноситься до підгузка, в якому отвір для талії, а також пара отворів для ніг попередньо сформовані таким чином, що ноги користувача можуть бути розміщені у підгузку через отвір для талії й отвори для ніг, а підгузок може бути натягнутий на тіло вздовж талії користувача. Використовуваний у даному описі термін «спосіб виготовлення з подачею при орієнтації в бічному напрямку» відноситься до способу, що використовується для виготовлення натягуючих виробів. Через те, що передня й задня області талії натягуючих виробів повинні бути попередньо з'єднані одна з одною вздовж їх поперечно протилежних бічних кромок, складові матеріали виробу подають у машинному напрямку таким чином, що передній і задній краї готових суміжних один з одним виробів, переміщуваних у машинному напрямку, можуть бути орієнтовані в поперечному напрямку, перпендикулярному машинному напрямку. Вироби першого, другого й третього типів, використовувані як натягуючі вироби, можуть бути виготовлені серійно з високими темпами при низькій вартості виготовлення способом виготовлення з подачею при орієнтації в бічному напрямку. Це виявляється можливим, оскільки для виготовлення натягуючого виробу еластичні елементи, виконані з можливістю 1 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 60 еластизування передньої й задньої областей талії, а також стягуючі бічні кромки, що оточують ноги користувача, прямолінійно подають і розміщують у машинному напрямку. Однак слід зазначити, що для виготовлення виробів першого й другого типів еластичні елементи, виконані з можливістю еластизування зовнішніх кромок отворів для ніг, подають у машинному напрямку таким чином, щоб описувати синусоподібні криві, які проходять у поперечному напрямку (наприклад, див. JP 1993-31135 Т). Хоча ці ножні еластичні елементи можуть бути повністю подані в машинному напрямку, малоймовірно, що при приєднанні вони можуть описувати синусоподібну криву, внаслідок чого коефіцієнт розтягування відповідних сегментів (тобто подовжньо розділених сегментів відповідних ліній, вздовж яких приєднані ці еластичні елементи) виявляється неоднаковим. Одним з небажаних ефектів такого неоднакового коефіцієнта розтягування є поява нерівних складок або зборок на бічних одворотах корпуса при стягуванні ножних еластичних елементів, або закручування бічних одворотів всередину або назовні поблизу цих нерівних складок або зборок. Це призводить не тільки до неправильного розміщення підгузка на тілі користувача, але й до неоднаковості прилягання виробу навколо стегон та/або пахової області користувача і протікання виділень організму. У виробах першого й другого типів корпус містить листовий матеріал, площа якого достатня для покриття необхідних областей тулуба користувача. Однак використання матеріалу з такою відносно великою площею може призводити до надмірної об'ємності виробу в цілому й, зокрема, в області промежини й поблизу неї при розміщенні підгузка на тілі користувача. Внаслідок такої надмірної об'ємності підгузок, одягнутий на тіло користувача, виглядає мішкуватим. Ножні еластичні елементи зазвичай приєднані за допомогою адгезиву до бічних одворотів, утворених частинами корпуса, що проходять назовні в поперечному напрямку від протилежних бічних кромок абсорбуючої серцевини, абсорбуючої структури або абсорбуючого корпуса. Слід зазначити, що ножні еластичні елементи зазвичай приєднані до бічних одворотів вздовж ліній, розташованих на достатній відстані у напрямку всередину від їх зовнішніх кромок, для запобігання відкриття областей адгезиву та їхнього несприятливого впливу на шкіру користувача. Внаслідок цього бічні одвороти частково проходять назовні в поперечному напрямку від ліній, утворених еластичними елементами, а на них формуються нерівні складки або зборки. Відповідно до переваг користувача бічні одвороти з такими складками або зборками часто здаються непривабливими на вид при розміщенні підгузка на тілі користувача. Вироби третього типу в багатьох випадках мають привабливий або спортивний зовнішній вид, через те що, по-перше, для відповідних складових частин, наприклад передньої й задньої прокладок талії й абсорбуючого корпуса не потрібні листові матеріали відносно великої площі й, по-друге, через відповідну конфігурацію цих частин. Такі вироби, що мають привабливий або спортивний зовнішній вид, можуть бути безпосередньо розміщені на тілі користувача. Зрозуміло, що не всі вироби третього типу мають такий привабливий або спортивний зовнішній вид. Один з прикладів виробу третього типу розкритий в JP2006-525858T (Патентному документі 1). У патентному документі 1 розкритий предмет одягу, виконаний у виді натягуючого виробу, (тобто підгузка одноразового використання). Цей предмет одягу містить абсорбуючу структуру (тобто абсорбуючий корпус), що проходить у поздовжньому напрямку, і кільцеву еластичну прокладку талії, що проходить у поперечному напрямку та приєднана до переднього й заднього країв абсорбуючого корпуса. Абсорбуючий корпус містить, у свою чергу, верхній лист, задній лист і абсорбуючу серцевину, розташовану між цими листами. Абсорбуючий корпус додатково містить бічні одвороти, що проходять назовні в поперечному напрямку від протилежних бічних кромок абсорбуючого корпуса, і пару захисних ножних одворотів, зміщених всередину від відповідних бічних одворотів таким чином, щоб підійматися над верхнім листом при розміщенні підгузка на тілі користувача. Зовнішні в бічному напрямку області відповідних бічних одворотів та вільні бічні кромки відповідних захисних ножних одворотів, виконані еластичними й такими, що стягуються внаслідок наявності еластичних елементів, які приєднані до цих областей і проходять у поздовжньому напрямку. Кільцева еластична прокладка талії містить передню прокладку талії й задню прокладку талії, з'єднані одна з одною у швах, розташованих на відповідних протилежних бічних кромках відповідних прокладок. Передня й задня прокладки талії містять відповідно еластизовані стрічкові області талії, бічні еластизовані області, виконані суміжними із внутрішніми сторонами відповідних еластизованих стрічкових областей талії й розташовані одна напроти одної з проміжком у поперечному напрямку, та нееластизовані області, що проходять між відповідними бічними еластизованими областями. Еластизовані стрічкові області талії й бічні еластизовані області виконані такими, що стягуються внаслідок наявності еластичних елементів, які 2 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 приєднані до цих областей і проходять у поперечному напрямку (окружному напрямку навколо талії). Відповідні нееластизовані області оснащені на їхній внутрішній поверхні накладками із зображеннями, виконаними з можливістю бути помітними зовні. Патентний документ 1: JP2006-525858T. Виріб третього типу відповідно до винаходу, який розкритий в JP2006-525858T, відрізняється від виробів першого й другого типів тим, що в ньому не використаний абсорбуючий корпус відносно великої площі для покриття по суті всієї площі необхідних областей тулуба користувача. Однак абсорбуючий корпус повинен забезпечувати по суті таку ж абсорбуючу здатність, яка забезпечена абсорбуючою областю або структурою, що містить абсорбуючу серцевину, у виробах першого й другого типів. Для задоволення цієї вимоги абсорбуюча серцевина, що міститься в абсорбуючому корпусі, неминуче повинна бути виконана відносно широкою аналогічно виробам першого й другого типів. Внаслідок цього область промежини виробу виявляється стиснутою між стегнами користувача, що призводить до її небажаної деформації, дискомфорту користувача або протікання виділень організму. Незважаючи на вищевказану вимогу, у патентному документі 1 не розкриті й не запропоновані які-небудь засоби для усунення цього недоліку. Якщо, як заявлено у формулі винаходу, розкритого в патентному документі 1, абсорбуючий корпус відносно великої площі не використовується, повинні бути запропоновані засоби для ефективного запобігання протіканню виділень організму. Через вищевказаний недолік, який виникає в передній і задній прокладках талії, зокрема в деформуємій задній прокладці талії вздовж її бічних областей при розміщенні виробу на тілі користувача, задачею даного винаходу є створення вдосконаленого абсорбуючого предмета одягу одноразового використання, який має спортивний або витончений зовнішній вид і в якому ефективно відвернене протікання виділень організму. Інші задачі даного винаходу стануть очевидні з нижченаведеного опису його конкретних варіантів реалізації. Згідно із даним винаходом вищевказана задача вирішена за допомогою вдосконалення абсорбуючого предмета одягу одноразового використання, який має поздовжню центральну вісь, поперечну центральну вісь, передню область талії, задню область талії, область промежини, еластизовану передню прокладку талії та еластизовану задню прокладку талії, які утворюють відповідно передню область талії й задню область талії, і абсорбуючий корпус, що утворює відповідні частини передньої й задньої областей талії та область промежини і приєднаний до передньої й задньої прокладок талії. Удосконалення згідно із даним винаходом відрізняється тим, що абсорбуючий корпус включає абсорбуючу структуру, яка містить абсорбуючу серцевину і пару бічних одворотів, що проходять назовні в поперечному напрямку від бічних областей абсорбуючої серцевини. Кожен бічний одворот з пари бічних одворотів виконаний таким, що пружно стягується під дією принаймні одного ниткоподібного еластичного елемента, що приєднаний до нього й проходить в поздовжньому напрямку. Передня прокладка талії містить першу еластизовану область і другу еластизовану область, виконану суміжною з першою еластизованою областю таким чином, щоб формувати стрічку талії. Задня прокладка талії містить третю еластизовану область, яка відповідає першій еластизованій області, четверту еластизовану область, яка відповідає другій еластизованій області, п'яту еластизовану область, суміжну із третьою еластизованою областю й зміщену в напрямку області промежини. Третя еластизована область і четверта еластизована область виконані еластичними за допомогою ниткоподібних еластичних елементів, що проходять у поперечному напрямку. Внутрішні бічні кромки п'ятої еластизованої області розташовані одна напроти одної в поперечному напрямку й похило проходять таким чином, щоб перетинати поздовжню центральну вісь. П'ята еластизована область виконана такою, що пружно стягується за допомогою принаймні одного ниткоподібного еластичного елемента. Розтяжне зусилля п'ятої еластизованої області в поперечному напрямку обране меншим від розтяжного зусилля першої, другої, третьої й четвертої еластизованих областей, а розмір задньої прокладки талії в поздовжньому напрямку більше відповідного розміру передньої прокладки талії на розмір п'ятої еластизованої області в поздовжньому напрямку. Нижче описані переважні варіанти реалізації даного винаходу. Лінія, утворена найближчим до області промежини еластичним елементом у третій еластизованій області, лінія, утворена крайнім із зовнішньої сторони еластичним елементом у кожному з бічних одворотів, якщо дивитися в поперечному напрямку, і внутрішня кромка п'ятої еластизованої області спільно утворюють мнимий трикутник у кожній з бічних областей, розташованих одна напроти одної у поперечному напрямку. 3 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перша й друга еластизовані області, що спільно утворюють передню область талії, виконані такими, що пружно стягуються за допомогою ниткоподібних еластичних елементів, які проходять у поперечному напрямку. Внутрішні бічні кромки п'ятої еластизованої області ввігнуті всередину таким чином, щоб описувати дуги окружності. Зазначений щонайменше один ниткоподібний еластичний елемент у п'ятій еластизованій області проходить до внутрішніх бічних кромок. Бічні кромки передньої прокладки талії, розташовані одна напроти одної в поперечному напрямку, з'єднані з розташованими одна напроти одної в поперечному напрямку бічними кромками задньої прокладки талії з формуванням кільцевої прокладки талії, яка має отвір для талії й пару отворів для ніг. За допомогою абсорбуючого предмета одягу одноразового використання згідно із даним винаходом можна надійно усунути вищевказаний недолік, що виникає в передній і задній прокладках талії, зокрема в легко деформуємих бічних областях задньої прокладки талії при розміщенні виробу на тілі користувача таким чином, що пропонований предмет одягу має спортивний або витончений зовнішній вид й ефективно запобігає протіканню виділень організму. Інші технічні результати й переваги даного винаходу стануть очевидні з нижченаведеного детального опису деяких з варіантів його реалізації. На фіг. 1 показане перспективне зображення абсорбуючого предмета одягу одноразового використання згідно із даним винаходом. На фіг. 2 показаний вид зверху із частковим розрізом пропонованого предмета одягу, якщо дивитися від його внутрішньої сторони, після відділення його передньої й задньої областей талії одної від одної вздовж швів, що проходять вздовж протилежних бічних кромок цих передньої й задньої областей талії, з наступним розгортанням цих областей на площину в поперечному й поздовжньому напрямках. На фіг. 3 показаний вид зверху із частковим розрізом, аналогічний виду на фіг. 2, на якому абсорбуючий корпус не показаний для наочності. На фіг. 4 схематично показаний перетин по лінії IV-IV, позначеній на фіг. 2. На фіг. 5 схематично показаний перетин по лінії V-V, позначеній на фіг. 2. На фіг. 6 схематично показаний перетин, що відповідає фіг. 4, у положенні пропонованого предмета одягу на тілі користувача. На фіг. 7 схематично показаний перетин по лінії VII-VII, позначеній на фіг. 2. На фіг. 8 схематично показаний перетин по лінії VIII-VIII, позначеній на фіг. 2. Позначення на кресленнях 10 абсорбуючий предмет одягу одноразового використання 11 абсорбуючий корпус 12 кільцева еластизована прокладка талії 12А передня прокладка талії 12В задня прокладка талії 20 абсорбуюча структура 23а абсорбуюча серцевина 31 бічний одворот 33 еластичний елемент 36 направляючий деформуючий елемент 37 допоміжний еластичний елемент 40 перша еластизована область 42 друга еластизована область 43 перший еластичний елемент 44 другий еластичний елемент 45 третя еластизована область 46 четверта еластизована область 47 п'ята еластизована область 49 третій еластичний елемент 50 четвертий еластичний елемент 51 п'ятий еластичний елемент Як зрозуміло з фіг. 1 й 2, даний винахід описаний на прикладі натягуючого підгузка 10, як одного з прикладів пропонованого предмета одягу. Підгузок 10 має поздовжню центральну вісь L1 і поперечну центральну вісь L2. Слід зазначити, що в нижченаведеному описі ці позначення LI, L2 не використані. 4 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 60 Хоча даний винахід може бути використаний для одержання підгузків як натягуючого, так і відкритого типів, його переважний варіант реалізації відноситься більшою мірою до підгузка натягуючого, ніж відкритого типу. Інакше кажучи, хоча даний винахід може бути використаний для одержання підгузка відкритого типу, нижченаведений опис даного винаходу відноситься винятково до підгузка натягуючого типу (далі іменованого просто натягуючим підгузком). У даному описі термін «підгузок відкритого типу» відноситься до підгузка, передня й задня області талії якого виконані з можливістю з'єднання одна з одною вздовж відповідних протилежних бічних кромок за допомогою з'єднуючих засобів, наприклад механічних з'єднуючих елементів, для покриття нижньої частини тулуба користувача в положенні підгузка на тілі користувача. Підгузок 10, що відноситься до вищеописаного третього типу, містить, головним чином, абсорбуючий корпус 11 і кільцеву еластизовану прокладку 12 талії. Підгузок 10 має зовнішню поверхню 13, внутрішню поверхню 14, розташовану напроти поверхні 13, передню область 15 талії, задню область 16 талії, область 17 промежини, що проходить між цими областями 16, 15, отвір 18 для талії й пару отворів 19 для ніг. Отвір 18 утворений прокладкою 12, а пара отворів 19 утворена корпусом 11 і прокладкою 12. Корпус 11 має прямокутну форму, протяжну в поздовжньому напрямку й обмежену протилежними бічними кромками 11а, що проходять у поздовжньому напрямку, й протилежними краями 11b, 11с, що проходять у поперечному напрямку. Корпус 11 має передню й задню крайові області 11d, 11e, частково утворюючі області 15, 16 відповідно, і проміжну область 11f, що проходить між цими областями 11d, 11e таким чином, щоб утворювати область 17. Як показано на фіг. 4 й 5, корпус 11 містить абсорбуючу структуру 20. Структура 20 містить повернену до шкіри користувача вологопроникну підкладку 21 (тобто верхній лист), вологонепроникний задній лист 22 й абсорбуючу прокладку, оснащену абсорбуючою серцевиною 23а, яка має достатню здатність поглинання тілесних рідин, і вологорозповсюджуючий лист 23b, що покриває серцевину 23а. Корпус 11 додатково містить пару крайових одворотів 24 (див. фіг. 2), утворених частинами поверненої до шкіри користувача підкладки 21 і заднього листа 22, що проходять назовні в поперечному напрямку від протилежних крайових областей структури 20, пару внутрішніх бічних одворотів 25, утворених частинами поверненої до шкіри користувача підкладки 21 і заднього листа 22, що проходять у поздовжньому напрямку від протилежних крайових областей структури 20, і при необхідності пару одворотів 26 для захисту від протікання, що проходять у поздовжньому напрямку й виконані суміжними із протилежними бічними областями 20а структури 20. Частина поверненої до шкіри користувача підкладки 21 і лист 22, розташований напроти цієї частини, підкладка 21 і поверхня прокладки 23, розташована напроти підкладки 21, лист 22 і поверхня прокладки 23, розташована напроти листа 22, розташовані одна напроти одної зовнішня кромка поверненої до шкіри користувача підкладки 21 і зовнішня кромка листа 22 з'єднані одна з одною за допомогою термоплавкого адгезиву (не показаний) відповідно з використанням підходящого малюнка покриття, наприклад спірального або полосатого малюнка, вздовж пари крайових одворотів 24 і пари внутрішніх бічних одворотів 25. Структура 20 додатково містить перший листовий елемент 28, приєднаний до нижньої поверхні структури 20 за допомогою покритої термоплавким адгезивом області 27, а відповідні частини елемента 28, що проходять назовні в поперечному напрямку від структури 20, відвернені всередину в поперечному напрямку. Поблизу відповідних згинів 29 відповідні два шари елемента 28, частково відвернені таким чином, з'єднані один з одним за допомогою термоплавкого адгезиву 39 з формуванням пари рукавоподібних зовнішніх бічних одворотів 31. Одвороти 31 покривають зовнішні бічні кромки відповідних одворотів 25. Кожен з одворотів 26 містить подовжуючу частину 28а елемента 28, яка проходить від відповідного одворота 31, і другий листовий елемент 32, приєднаний до частини 28а за допомогою підходящих з'єднуючих засобів, наприклад термоплавкого адгезиву (не показаний). Одворот 26 має ближню кромку 26а й вільну кромку 26b. Як показано на фіг. 2, подовжньо протилежні краї 26с одворота 26 відвернені таким чином, що кромка 26b може бути повністю направлена назовні в поперечному напрямку, а розташовані один напроти одного внаслідок відвернення поверхні краї 26с з'єднані один з одним за допомогою підходящих з'єднуючих засобів, наприклад за допомогою термоплавкого адгезиву (не показаний). Також за необхідністю можна відвертати й закріплювати кромки 26b таким чином, що кромка 26b виявляється направленою всередину, якщо дивитися в поперечному напрямку. При формуванні відповідних одворотів 26 з елемента 32, відмінного від елемента 28, як у проілюстрованому варіанті реалізації, ці одвороти 26 можуть бути виконані за необхідністю з матеріалу, відмінного від матеріалу відповідних одворотів 31. При цьому можна формувати 5 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 60 тільки одвороти елемента 28. Крім того, також можна формувати одвороти 26 з окремого листового елемента, тобто без використання елементів 28, 32, з наступним їхнім приєднанням до структури 20 вздовж протилежних бічних областей відповідно. У випадку окремого формування одворотів 26 і приєднання їх таким чином до структури 20, може бути використана ще одна конфігурація, в якій відповідні одвороти 25 проходять далі назовні в поперечному напрямку, а одвороти 26 приєднані до верхніх поверхонь цих одворотів 25. У той же час проілюстрований варіант реалізації, в якому відповідні одвороти 31 покривають відповідні одвороти 25, забезпечує практичні переваги. Більш конкретно, забезпечене запобігання подразнення шкіри користувача зовнішніми бічними кромками (часто утвореними зрізаними кромками листа) відповідних одворотів 25. Як показано на фіг. 2 й 4, відповідні одвороти 31 виконані такими, що пружно стягуються шляхом приєднання за допомогою термоплавкого адгезиву (не показаний) до їхніх рукавоподібних структур ниткоподібних еластичних елементів 33. У положенні підгузка на тілі користувача відповідні одвороти 31 вигнуті всередину, якщо дивитися в поперечному напрямку, і притиснуті до стегон користувача під дією елементів 33, що стягуються. Слід зазначити, що за необхідністю принаймні два елементи 33 можуть бути використані для кожного одворота 31. У кожному з одворотів 26 вільна кромка 26b виконана такою, що пружно стягується шляхом приєднання за допомогою термоплавкого адгезиву (не показаний) до рукавоподібної структури відверненого елемента 32 ниткоподібних еластичних елементів 34. Ще в одному варіанті реалізації для формування вільної кромки 26b кожного з одворотів 26 замість елементів 34 може бути використаний один належного розміру лист, що пружно стягується. Далі з посиланням на фіг. 4 й 6 описана дія одворота 26. У положенні підгузка на тілі користувача вільна кромка 26b й область поблизу неї підіймаються у напрямку нижньої частини тулуба користувача вздовж осі, утвореної ближньою кромкою 26а під дією елементів 34, що стягуються. Таким чином, вільна кромка 26b й область поблизу неї виявляються пружно притиснутими до пахової області користувача й стегон поблизу пахової області. Хоча в показаному варіанті реалізації відповідні кромки 26а не оснащені поверненими до них частинами або елементами (поперечно протилежними бічними кромками підкладки 21), відповідні кромки 26а можуть бути за необхідністю приєднані за допомогою зв'язуючого до таких частин або елементів. В обох випадках кишені 35, що виконані з можливістю прийому виділень організму, сформовані між поперечно протилежними бічними кромками структури 20 і відповідними одворотами 26. Ці кишені 35 взаємодіють із елементами для захисту від протікання виділень організму, утвореними кромками 26b й областями поблизу них, що підіймаються як описано вище, для покращення здатності виробу поглинати виділення організму. Як показано на фіг. 2 й 4, підгузок 10 оснащений в області 17 (відповідній проміжній області 11f корпуса 11) ближче до області 15 (відповідній проміжній області 11d корпуса 11) підгузка 10 парою направляючих деформуючих елементів 36, що проходять по суті в поздовжньому напрямку симетрично відносно осі L1. Більш конкретно, ці елементи 36 розташовані таким чином, що відстань між ними поступово зменшується від місця поблизу області 15 вздовж осі L2. Хоча така конфігурація відноситься до одного з переважних варіантів реалізації елементів 36, даний винахід нею не обмежений. Наприклад, в одній з конфігурацій, що не виходить за межі об'єму винаходу, елементи 36 проходять паралельно один одному. Також немає обмежень відносно форми поперечного перерізу, а також числа елементів 36. Наприклад, кожен з елементів 36 може мати V-подібний розріз, і щонайменше два елементи 36 можуть бути сформовані з обох боків від осі L1 відповідно. У будь-якому разі в положенні підгузка на тілі користувача прокладка 23 і в остаточному підсумку протилежні бічні області 20а структури 20 вигнуті вздовж елементів 36 симетрично відносно осі L1 у напрямку тулуба користувача й повернені одна до одної (див. фіг. 6). Вигнуті таким чином області 20а утворюють абсорбуючі захисні елементи, що виконані з можливістю тісного контакту з паховою областю користувача або місцем поблизу неї. Ниткоподібні елементи 37, що служать для полегшення деформації вздовж елементів 36, проходять зовні поперечно протилежних бічних кромок прокладки 23 у поздовжньому напрямку всередині відповідних одворотів 31 і приєднані в розтягнутому стані з можливістю стягування за допомогою термоплавкого адгезиву (не показаний) до елемента 28 таким чином, що ці елементи 37 можуть перетинати еластичні елементи 43 для еластизованої передньої прокладки талії 12А, детально описаної нижче, і можуть бути з'єднані з ними. Для полегшення деформації вздовж елементів 36 також можна розмістити елементи 37 ближче до прокладки 23. Стягуюче й розтяжне зусилля відповідних елементів 33, 37 обрані по суті лише незначно менше стягуючого й розтяжного зусиль відповідного елемента 34. Слід зазначити, що стягуюче 6 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 й розтяжне зусилля відповідних елементів 33 за необхідністю можуть бути обрані більше стягуючого й розтяжного зусиль відповідних елементів 37, а також стягуючого й розтяжного зусиль елемента 34, або навпаки. У проілюстрованому варіанті реалізації відповідні елементи 36 розташовані в розрізах, що проходять через серцевину 23а в напрямку її товщини. Відповідно до способу виготовлення виробу цього типу (підгузка одноразового використання), для формування серцевини 23а вихідні матеріали, наприклад суміш коротких волокон, часток або порошків, розподіляють і збирають у формі з прикладанням негативного тиску до нижньої повітропроникної стінки форми (тобто при усмоктуванні). У цьому випадку нижня повітропроникна стінка форми може мати несітчасті області (тобто повітронепроникні області), які відповідають елементам 36, для формування розрізів, уздовж яких не проводять зборку вихідних матеріалів. Відповідні елементи 36 не обмежені такими розрізами й можуть бути виконані в різних інших конфігураціях. Наприклад, вони можуть бути виконані у виді прямолінійних сегментів, щільність вихідних матеріалів уздовж яких менше їхньої щільності в іншій області серцевини 23а. Ще в одному варіанті реалізації елементів 36 можна використовувати форму, оснащену на її нижній повітропроникній стінці повітропроникною рельєфною поверхнею, яка проникає на належну відстань в глибину форми. У цьому випадку товщина накоплюваних вихідних матеріалів та їхня щільність на цій рельєфній поверхні є меншою від товщини вихідних матеріалів та їхньої щільності в іншій області серцевини 23а відповідно. Також для формування елементів 36 можна стиснути при нагріванні або без нього області серцевини 23а, що відповідають елементам 36. У цьому випадку також щільність елемента 36 виявляється меншою, ніж щільність іншої області серцевини 23а. Замість окремого формування відповідних елементів 36 у серцевині 23а можна формувати їх разом з листом 23b і підкладкою 21 у виді шаруватої структури таким чином, щоб з'єднати їх один з одним. У цьому випадку таку шарувату структуру переважно стискають при нагріванні або без нього таким чином, що на поверхні структури 20 можуть бути сформовані елементи 36. Вихідні матеріали для підкладки 21 можуть бути обрані з групи широко використовуваних у відповідній галузі техніки матеріалів, яка містить нетканий матеріал із синтетичних волокон, виконаних гідрофобними або гідрофільними відносно пропускання тілесних рідин, пористу пластмасову плівку й шарувату структуру, що містить ці матеріали. Вихідні матеріали для листа 22 можуть бути обрані з групи широко використовуваних у відповідній галузі техніки матеріалів, яка містить пластмасову плівку, виконану змочуваною, але непроникною для тілесних рідин, нетканий матеріал з гідрофобних волокон і шарувату структуру, що містить ці матеріали. Як вихідний матеріал для серцевини 23а можна використовувати відому суміш пульпи деревного пушка, так названих суперпоглинаючих полімерних часток або волокон, абсорбуюча здатність яких у десять раз перевищує їх власну вагу, і за необхідністю термопластичних штапельних волокон. Серцевина 23а має ввігнуту всередину форму й стиснена належним чином у напрямку своєї товщини для покращення її здатності зберігати форму та вологовбирної/вологорозповсюджуючої здатності. Внаслідок цього серцевина 23а часто може бути охарактеризована як така, що має більшу твердість у порівнянні з підкладкою 21, листом 22 та елементами 28, 32, іменованими напівтвердими. Як вихідний матеріал для елементів 28, 32 можна використовувати відомий у відповідній галузі техніки нетканий матеріал з гідрофобних волокон, пластмасову плівку або шарувату структуру, що містить ці матеріали й виконану змочуваною, але непроникною для тілесних рідин. Як показано на фіг. 3, прокладка 12 містить протяжну в поперечному напрямку прямокутну прокладку 12А, обмежену зовнішнім краєм 12а, внутрішнім краєм 12b, і поперечно протилежними бічними кромками 12с, і по суті трапецеїдальну прокладку 12В, обмежену зовнішнім краєм 12d, внутрішнім краєм 12е, поперечно протилежними бічними кромками 12f і поперечно протилежними похилими бічними кромками 12g. Розмір прокладки 12В в поздовжньому напрямку більше відповідного розміру прокладки 12А на розмір області 47, детально описаної нижче. Відповідні внутрішні похилі бічні кромки 12g переважно ввігнуті всередину таким чином, щоб описувати дуги окружності, але можуть бути також виконані прямолінійними. Прокладка 12А сформована з шаруватої структури, що містить внутрішній лист 38а й зовнішній лист 39а. Розмір листа 39а в поздовжньому напрямку більше відповідного розміру листа 38а, а його подовжуюча частина 39с відвернена на лист 38а (див. фіг. 7) і приєднана до нього за допомогою термоплавкого адгезиву (не показаний). 7 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 60 Прокладка 12А містить пару перших еластизованих областей 40, які розташовані одна напроти одної на деякій відстані в поперечному напрямку й виконані стягуючими у поперечному напрямку, за необхідністю нееластизовану область 41, що проходить між парою областей 40, і другу еластизовану область 42, суміжну зі стороною областей 40 поблизу отвору 18 (тобто верхніми кромками відповідних областей 40, як показано на фіг. 3). Область 42 утворює передню стрічку талії. Області 40, 42 виконані пружно стягуючими в поперечному напрямку шляхом приєднання ниткоподібних перших і других еластичних елементів 43, 44 у розтягнутому стані в поперечному напрямку між листами 38а, 39а (див. фіг. 5) за допомогою термоплавкого адгезиву (не показаний). Довжина проміжку, на якому в поздовжньому напрямку розташовані елементи 44, обрана меншою від довжини проміжку, на якому в поздовжньому напрямку розташовані елементи 43. Розтяжне зусилля області 42 у поперечному напрямку обране більше відповідного розтяжного зусилля області 40. Область 40, розташована в середній частині прокладки 12А, якщо дивитися в поперечному напрямку, може бути одержана шляхом здійснення наступних етапів. Спочатку області 40 покривають термоплавким адгезивом з використанням підходящого малюнка покриття, а області 41 залишають непокритими. Після цього безперервні елементи 43 подають у напрямку цих відповідних областей таким чином, щоб зафіксувати їх у покритих адгезивом областях, і ріжуть в області 41. Елементи 43 мимоволі стягуються (з різким переміщенням), оскільки область 41 не покрита адгезивом. Внаслідок цього в області 41 по суті відсутні стягуючі елементи 43. Використовуваний в даному описі вираз «по суті відсутні» означає, що в області 41 можуть бути присутніми надзвичайно короткі кінцеві частини елементів 43, стягнутих у напрямку відповідних областей 40. Хоча такий спосіб різання є переважним, також можна повністю відрізати сегменти відповідних елементів 43, що проходять в області 41. Етапи формування області 41 не обмежені вищеописаними етапами і можуть бути відмінними від них. Наприклад, сегменти елементів 43, що проходять через область 41, можуть бути розміщені в нерозтягнутому стані. У цьому випадку область 41 також може бути покрита термоплавким адгезивом, а зазначені сегменти елементів 43 можуть бути приєднані в нерозтягнутому стані. Також можна обмежити або повністю виключити можливість стягування елементів 43, розміщених у розтягнутому стані в області 41, і сформувати таким чином область 41. Як зрозуміло з вищевикладеного, термін «нееластизована область» відноситься до нееластизованої області, в якій по суті відсутні еластичні елементи або в якій виключена можливість їхнього стягування. Хоча причини використання області 41 не проілюстровані на кресленнях, вони полягають у наступному: а) аналогічно винаходу, розкритому в JP2006-525853T, накладка з видрукуваними на ній зображеннями приєднана до внутрішньої поверхні області 41 таким чином, що зображення виявляються помітними зовні через область 41, та/або b) прокладка 23 не зазнає такої небажаної деформації, як утворення складок внаслідок стягування елементів 43. Зокрема, для забезпечення виразної видимості зображення відповідно до пункту а) елементи 43 переважно відсутні в області 41. Аналогічно прокладці 12А, прокладка 12В сформована з шаруватої структури, яка містить внутрішній лист 38b і зовнішній лист 39b. Розмір листа 39b у поздовжньому напрямку більше відповідного розміру листа 38b, а його подовжуюча частина 39d відвернена на сторону листа 38b (див. фіг. 8) і приєднана до нього за допомогою термоплавкого адгезиву (не показаний). Прокладка 12В містить пару поперечно протилежних третіх еластизованих областей 45, які відповідають областям 40, що розташовані одна напроти одної на деякій відстані в поперечному напрямку та виконані стягуючими у поперечному напрямку, четверту еластизовану область 46, що відповідає частинам областей 40, 42 і суміжну зі стороною пари областей 45 поблизу отвору 18 (тобто нижніми кромками відповідних областей 45, як показано на фіг. 3), п'яту еластизовану область 47, суміжну зі стороною пари областей 45 поблизу отворів 19 (тобто верхніми кромками відповідних областей 45) і за необхідністю другу нееластизовану область 41, яка відповідає області 41 і проходить між парою областей 45, а також між парою областей 47. Область 46 утворює задню стрічку талії, а разом з передньою стрічкою талії утворює отвір 18. Області 45, 46, 47 виконані пружно стягуючими у поперечному напрямку шляхом приєднання ниткоподібних третіх, четвертих і п'ятих еластичних елементів 49, 50, 51 у розтягнутому стані в поперечному напрямку між листами 38а, 39а (див. фіг. 5) за допомогою термоплавкого адгезиву (не показаний). Довжина проміжків, на яких у поздовжньому напрямку розташовані елементи 49, 50, обрана рівною довжині проміжків, на яких у поздовжньому напрямку розташовані елементи 43, 44. 8 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 60 Довжина проміжків, на яких у поздовжньому напрямку розташовані елементи 51, обрана більшою від довжини проміжків, на яких у поздовжньому напрямку розташовані елементи 43, 49. Розтяжне зусилля областей 45, 46 у поперечному напрямку обране рівним відповідному розтяжному зусиллю областей 40, 42. Розтяжне зусилля області 47 у поперечному напрямку обране більше відповідного розтяжного зусилля області 45. Для розтяжних зусиль у поперечному напрямку відповідних еластизованих областей справедливо наступне співвідношення: розтяжне зусилля області 42 = розтяжне зусилля області 46 > розтяжне зусилля областей 40 = розтяжне зусилля областей 45 > розтяжне зусилля областей 47. Ще в одному варіанті реалізації справедливе наступне співвідношення: розтяжне зусилля областей 40 = розтяжне зусилля області 42 = розтяжне зусилля областей 45 = розтяжне зусилля області 46 > розтяжне зусилля областей 47. Нижче описаний спосіб вимірювання розтяжних зусиль відповідних еластизованих областей у прокладці талії. Спочатку передню й задню області відокремлюють одну від одної вздовж швів, підгузок 10 пласко розгортають, як показано на фіг. 2, а відповідні еластичні елементи розтягують на максимальну довжину в поперечному напрямку. Прокладки 12А, 12В повністю відрізають від підгузка 10, а відповідні еластизовані області відрізають від прокладок 12А, 12В для одержання необхідних зразків. Вимірюють ширину відповідних областей цих зразків (розмір у поздовжньому напрямку підгузка 10). Після вирізання відповідних еластизованих областей зі зразків область між кожною парою еластичних елементів ріжуть вздовж її поздовжньої центральної осі. Потім кожен зразок фіксують у стягнутому стані між парою затисків приладу для вимірювання розтяжного зусилля (виготовленого компанією Шімадзу). Відстань між цими затисками спочатку встановлюють рівною 100 мм, а потім підбирають підходящим чином для кожного зразка. Після цього зразок розтягують у поперечному напрямку підгузка 10 зі швидкістю 100 мм/хв. і вимірюють навантаження (мН) при довжині, що становить 65% максимальної довжини розтягування. Таким чином, для кожної з еластизованих областей розтяжне зусилля обчислюють за формулою: розтяжне зусилля = обмірюване значення (мН)/ширина області (мм). Для еластизованих областей у бічних одворотах, а також у ножних захисних одворотах вимірювання може бути виконане аналогічним чином. У кожній з областей 47 число елементів 51 є меншим від числа елементів 43, 44, 49, 59, а розтяжне зусилля в поперечному напрямку відповідних областей 47 є меншим від розтяжного зусилля в поперечному напрямку областей 40, 42, 45, 46, як описано вище з посиланням на відповідні креслення. Завдяки такій конфігурації відповідні області 47 належним чином покривають необхідну площу сідниці користувача при розміщенні підгузка 10 на тілі користувача й утворюють м'яку на дотик поверхню вздовж вигину сідниці. Крім того, відвернена поява нерівних складок і зміна внаслідок цього зовнішнього вигляду підгузка 10 при розміщенні підгузка 10 на тілі користувача, оскільки вздовж похилих внутрішніх бічних кромок 12g відсутні еластичні елементи. Число елементів 51 є меншим від числа елементів 49, внаслідок чого наявність елементів 51 не погіршує необхідну видимість зображення навіть у випадку виконання елементів 51 безперервними в поперечному напрямку. Для додаткового покращення м'якості на дотик поперечно протилежні зовнішні краї 51а елементів 51 переважно закінчуються поблизу похилих кромок 12g. Як показано на фіг. 2, у кожній з бічних областей області 47, розташованих одна напроти одної в поперечному напрямку, лінія, утворена найближчим до області промежини еластичним елементом 49', розташованим поблизу області 17 в області 45, лінія, утворена крайнім із зовнішньої сторони еластичним елементом 33 у кожному з одворотів 31, якщо дивитися в поперечному напрямку, і кожна із кромок 12g області 47 утворюють мниму трикутну область 47А з вершиною А (тобто область, обмежену штрих-пунктирними лініями). У положенні підгузка 10 на тілі користувача відповідні трикутні області з вершинами стягуються в поперечному напрямку і під спільною дією елемента 49 в області 45, крайнього із зовнішньої сторони еластичного елемента 33 одворотів 31 і області 47, що стягується. Внаслідок цього відповідні трикутні області 47А приймають по суті форму чаші й пружно із відносно невеликим натисненням приходять у контакт із округлою поверхнею сідниці користувача. Як вихідний матеріал для елементів листів 38а, 39а, 38b, 3%, які утворюють прокладки 12А, 12В, можна використовувати нетканий матеріал з гідрофобних волокон, змочувану пластмасову плівку або шарувату структуру, що містить ці матеріали. Інші ознаки прокладки 12В збігаються з відповідними ознаками прокладки 12А. Як показано на фіг. 1, 2 і 3, область 11d корпуса 11 приєднана до внутрішньої поверхні прокладки 12А, а область 11е корпуса 11 приєднана до внутрішньої поверхні прокладки 12В за допомогою термоплавкого адгезиву або за допомогою інших з'єднуючих засобів (не показані) 9 UA 98703 C2 5 10 15 20 25 30 35 40 45 50 55 відповідно. Прокладки 12А, 12В з'єднані одна з одною вздовж кромок 12с прокладки 12А та вздовж кромок 12f прокладки 12В з утворенням кільцевої стрічки талії. Виконаний таким чином підгузок 10 функціонує на тілі користувача наступним чином. При стягуванні відповідних елементів 43, 44, 49, 50, 51 прокладка 12 стягується в поперечному напрямку (тобто в окружному напрямку талії). Зокрема елементи 43, що стягуються в прокладці 12А спільно з елементами 37 викликають згинання областей 20а структури 20 всередину корпуса 11 уздовж елементів 36 таким чином, що області 20а виявляються підійнятими в напрямку області промежини користувача й повернені одна до одної з утворенням абсорбуючих захисних елементів проти протікання виділень організму, як показано на фіг. 6. Після цього при стягуванні елементів 33, 34 одвороти 31, 26 також виявляються вигнутими всередину й поверненими один до одного відповідно. У той же час кромки 26b одворотів 26 й одвороти 31 підіймаються у напрямку області промежини користувача. Таким чином, при належному розміщенні підгузка 10 на тілі користувача області 20а, що підіймаються, структури 20 і кромки 26b одворотів 26 пружно утримуються в контакті з паховою областю користувача. Аналогічно одвороти 31, що підіймаються, також пружно утримуються в контакті зі стегнами користувача. Елементи 43, що відповідають прокладці 12А й суміжні з елементами 36, головним чином сприяють згинанню областей 20а в структурі 20, і, аналогічним чином, суміжні з елементами 36, елементи 37 сприяють разом з елементами 43 зазначеному згинанню. Наявність цих елементів 43, 37 є переважною, але не істотною ознакою даного винаходу. Згідно із даним винаходом можна використовувати вищеописаний спосіб виготовлення з подачею при орієнтації в бічному напрямку. Хоча елементи 43, 44, 49, 50, 51, що відповідають прокладкам 12А і 12В, з одного боку, та елементи 33, 34, 37, що відповідають корпусу 11, з іншого боку, виконані такими що стягуються у перпендикулярних один відносно одного напрямках, всі зазначені елементи, які відповідають корпусу 11 і прокладкам 12А й 12В, подають прямолінійно в машинному напрямку. Після приєднання відповідних елементів до корпуса 11 його повертають на кут 90° і розміщують з утворенням шаруватої структури на прокладках 12А, 12В. Таким чином всі елементи, що відповідають корпусу 11 і прокладкам 12А й 12В, подають прямолінійно в машинному напрямку і приєднують до них. ФОРМУЛА ВИНАХОДУ 1. Абсорбуючий предмет одягу одноразового використання, який має поздовжню центральну вісь і поперечну центральну вісь; передню область талії, задню область талії та область промежини; еластизовану передню прокладку талії та еластизовану задню прокладку талії, які утворюють відповідно передню область талії та задню область талії; і абсорбуючий корпус, який утворює відповідні частини передньої й задньої областей талії та область промежини і приєднаний до передньої й задньої прокладок талії, який відрізняється тим, що абсорбуючий корпус включає абсорбуючу структуру, яка містить абсорбуючу серцевину і пару бічних одворотів, що проходять назовні в поперечному напрямку від протилежних бічних областей абсорбуючої серцевини; кожен бічний одворот з пари бічних одворотів виконаний таким, що пружно стягується за допомогою принаймні одного приєднаного до нього ниткоподібного еластичного елемента; передня прокладка талії містить першу еластизовану область і другу еластизовану область, виконану суміжною з першою еластизованою областю таким чином, щоб формувати стрічку талії; задня прокладка талії містить третю еластизовану область, яка відповідає першій еластизованій області, четверту еластизовану область, яка відповідає другій еластизованій області, п'яту еластизовану область, суміжну із третьою еластизованою областю й зміщену в напрямку області промежини; третя еластизована область і четверта еластизована область виконані еластичними за допомогою ниткоподібних еластичних елементів, що проходять у поперечному напрямку; внутрішні бічні кромки п'ятої еластизованої області розташовані одна напроти одної в поперечному напрямку й похило проходять таким чином, щоб перетинати поздовжню центральну вісь, а п'ята еластизована область виконана такою, що пружно стягується за допомогою принаймні одного ниткоподібного еластичного елемента; розтяжне зусилля п'ятої еластизованої області в поперечному напрямку вибране меншим від розтяжного зусилля першої, другої, третьої й четвертої еластизованих областей; а розмір задньої прокладки талії в поздовжньому напрямку є більшим від розміру передньої прокладки 10 UA 98703 C2 5 10 15 талії в поздовжньому напрямку на розмір п'ятої еластизованої області в поздовжньому напрямку. 2. Предмет одягу за п. 1, у якому лінія, утворена найближчим до області промежини еластичним елементом у третій еластизованій області, лінія, утворена крайнім із зовнішньої сторони еластичним елементом у кожному з бічних одворотів, якщо дивитися в поперечному напрямку, і внутрішня кромка п'ятої еластизованої області спільно утворюють уявний трикутник у кожній з бічних областей, розташованих одна напроти одної в поперечному напрямку. 3. Предмет одягу за п. 1 або 2, в якому перша й друга еластизовані області, що спільно утворюють передню область талії, виконані такими, що пружно стягуються за допомогою ниткоподібних еластичних елементів, що проходять у поперечному напрямку. 4. Предмет одягу за будь-яким з пп. 1-3, в якому внутрішні бічні кромки п'ятої еластизованої області ввігнуті всередину таким чином, щоб описувати дуги окружності. 5. Предмет одягу за будь-яким з пп. 1-4, в якому зазначений принаймні один ниткоподібний еластичний елемент у п'ятій еластизованій області проходить до внутрішніх бічних кромок. 6. Предмет одягу за будь-яким з пп. 1-5, у якому бічні кромки передньої прокладки талії, розташовані одна напроти одної в поперечному напрямку, з'єднані з розташованими одна напроти одної в поперечному напрямку бічними кромками задньої прокладки талії з формуванням кільцевої прокладки талії, що має отвір для талії й пару отворів для ніг. 11 UA 98703 C2 12 UA 98703 C2 13 UA 98703 C2 14 UA 98703 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
