Панель

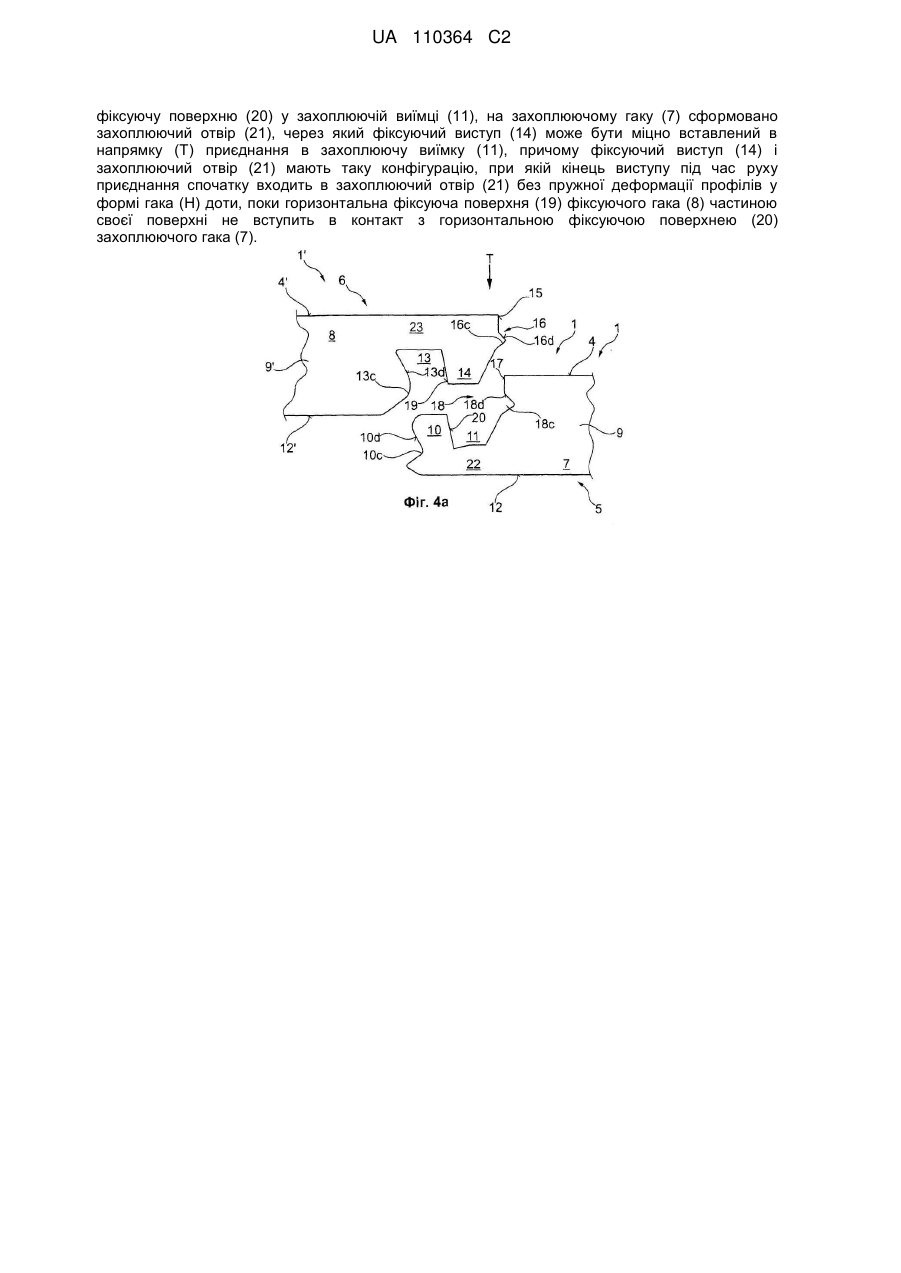

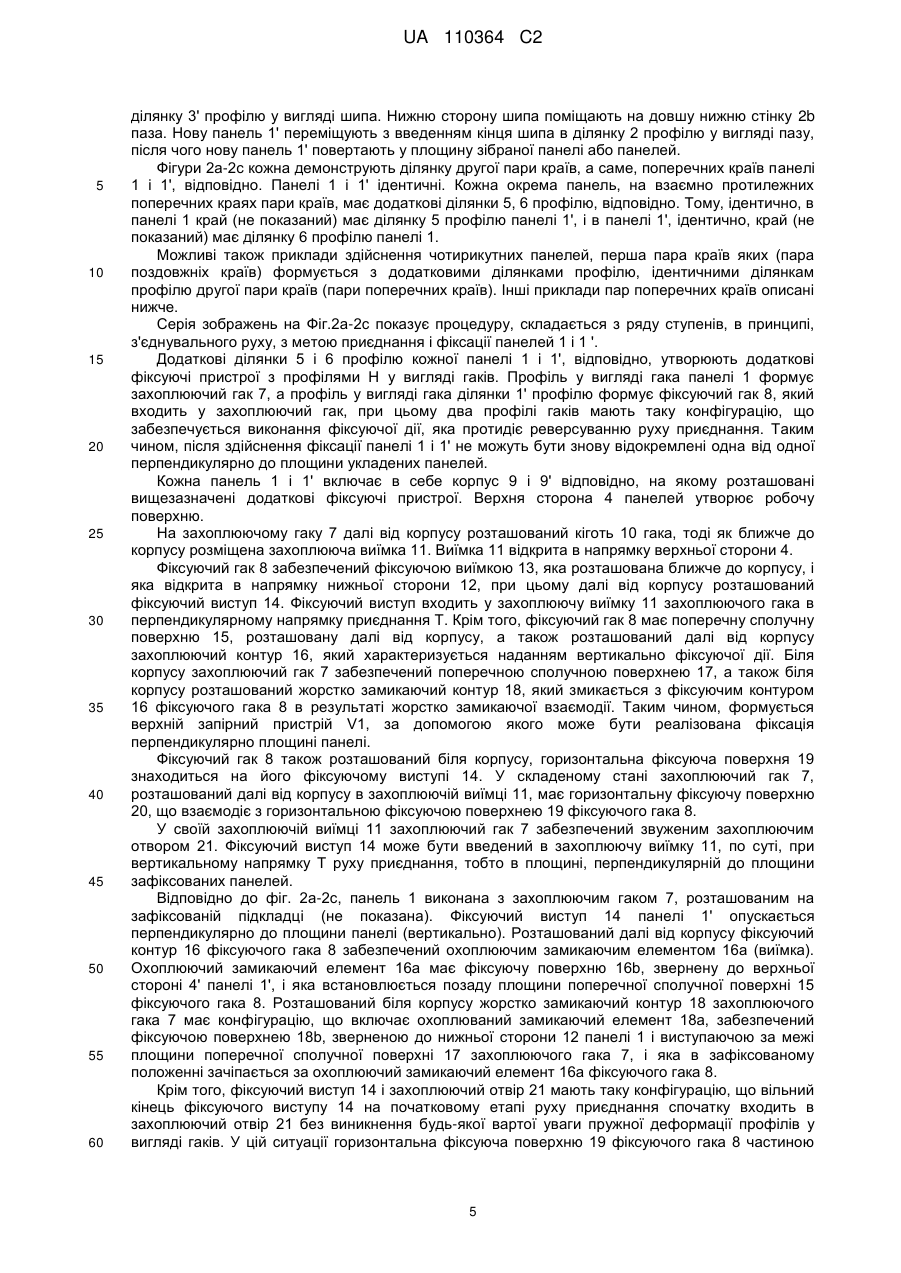

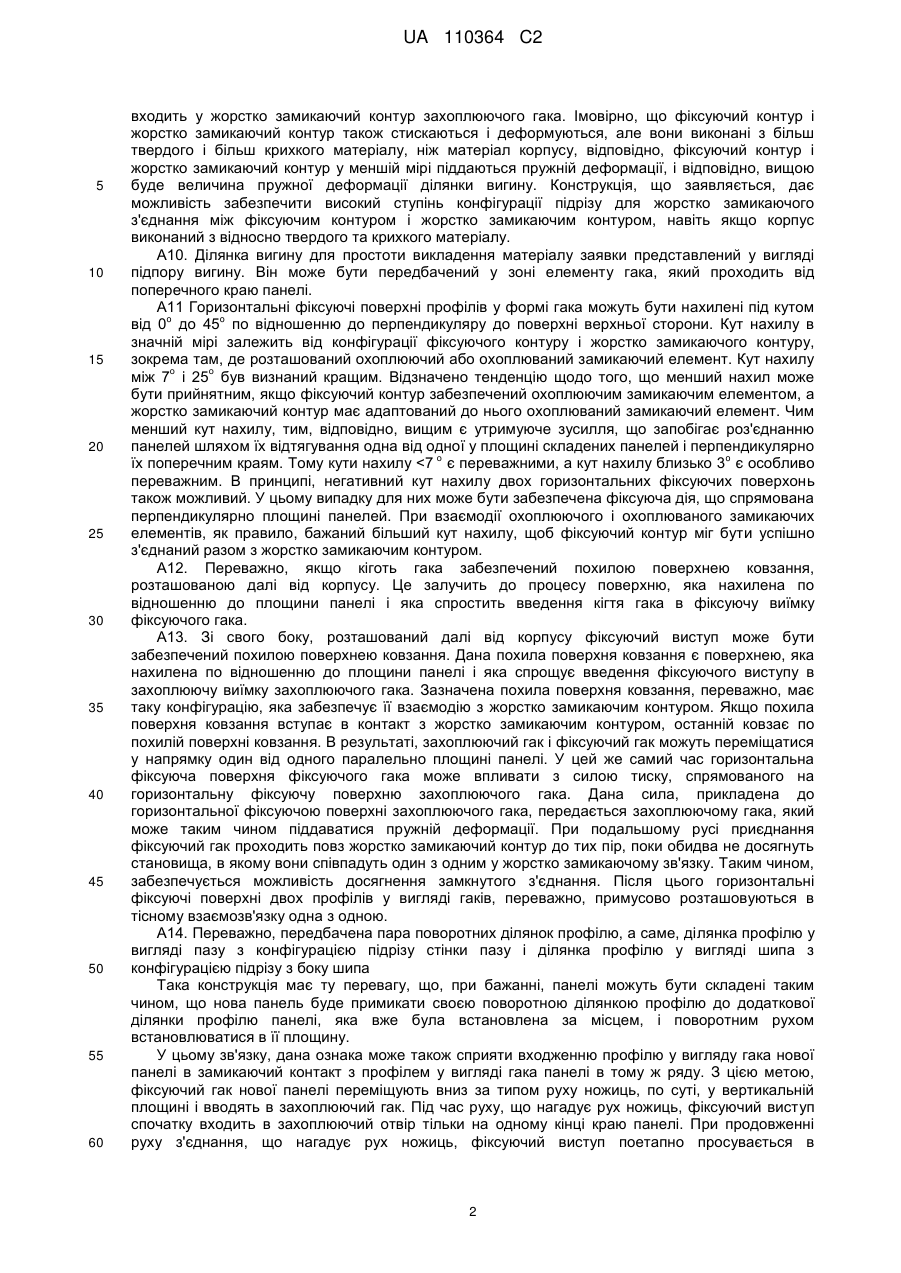

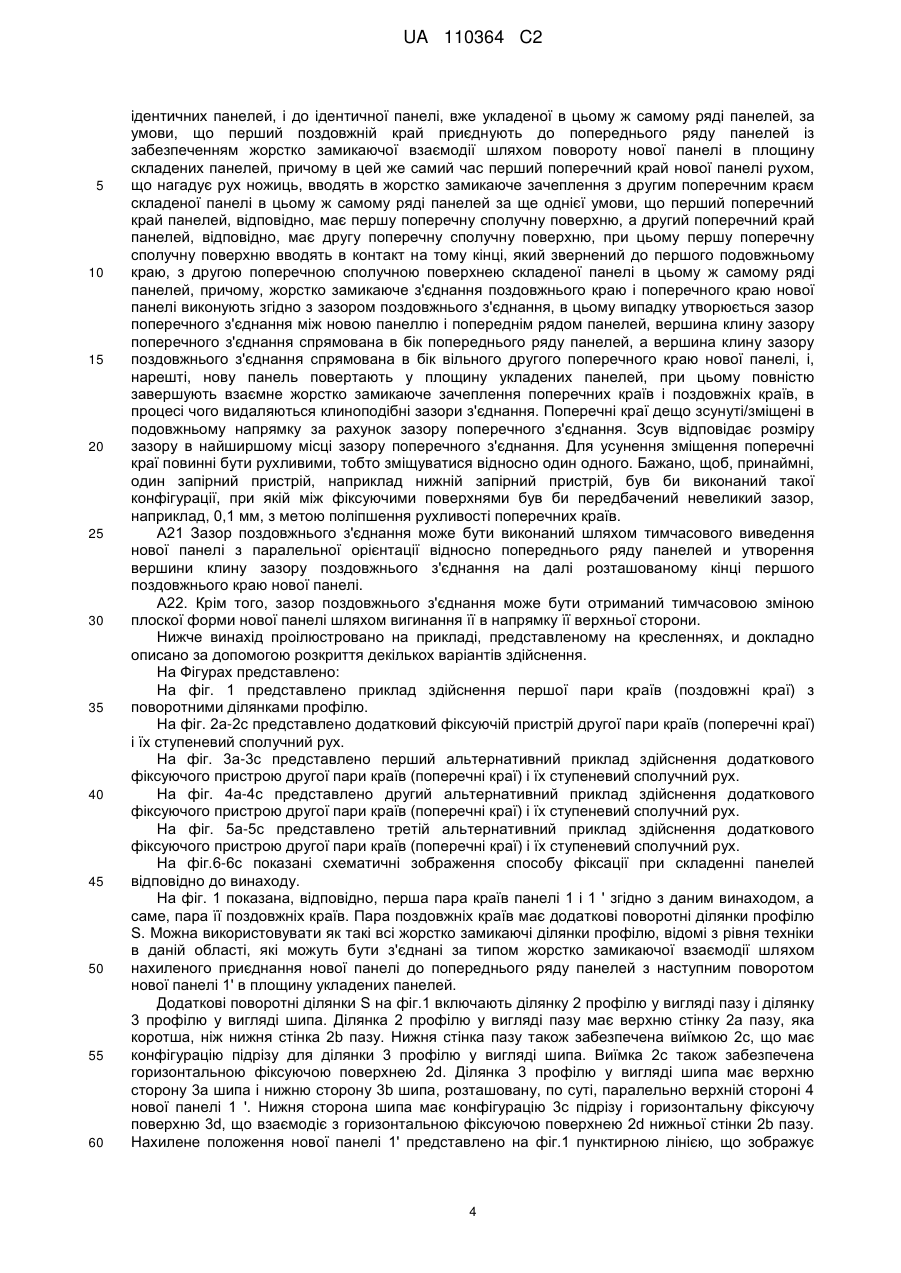

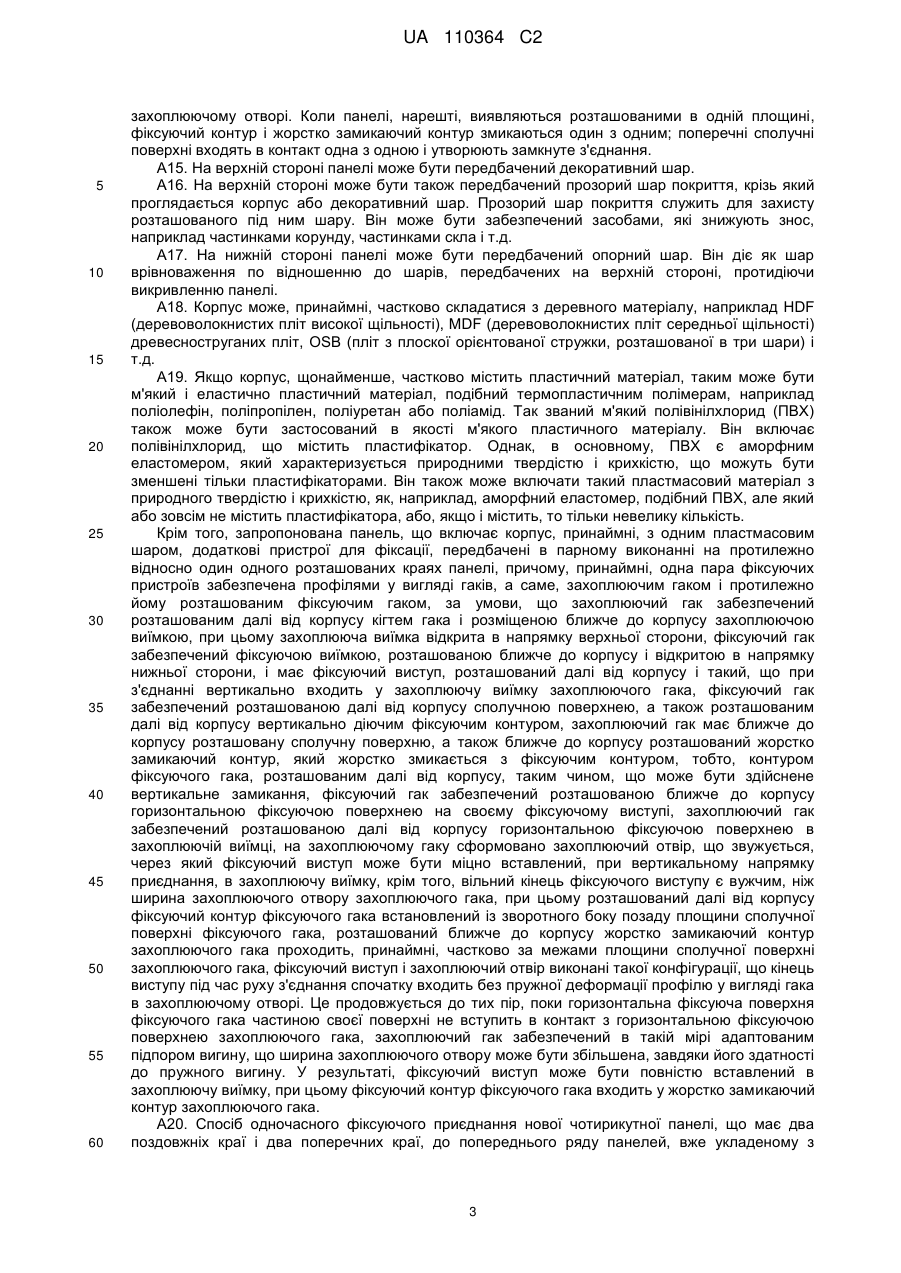

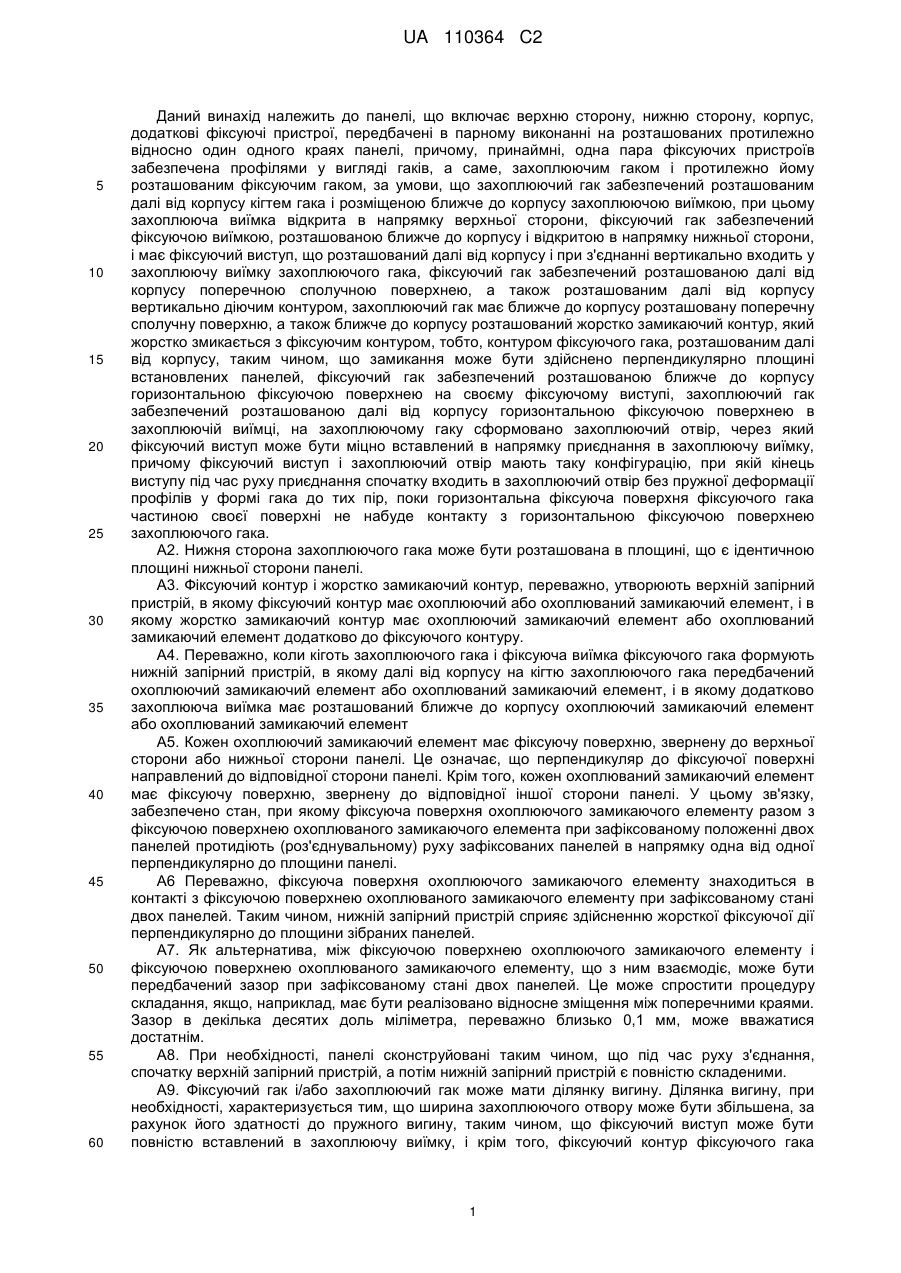

Реферат: Винахід належить до панелі (1, 1'), що включає верхню сторону (4, 4'), нижню сторону (12, 12'), основний корпус (9, 9'), додаткові фіксуючі пристрої, передбачені в парному виконанні на протилежно щодо один одного розташованих краях панелі, причому принаймні одна пара фіксуючих пристроїв має профілі у вигляді гаків (Н), а саме захоплюючий гак (7) і протилежно йому розташований фіксуючим гаком (8), за умови, що захоплюючий гак має розташований далі від корпусу периферійний гак (10) і розміщену поблизу від корпусу захоплюючу виїмку (11), при цьому захоплююча виїмка відкрита в напрямку верхньої сторони, фіксуючий гак має фіксуючу виїмку (13), розташовану поблизу від корпусу і відкриту в напрямку нижньої сторони, і має фіксуючий виступ (14), розташований далі від корпусу і який при з'єднанні вертикально (Т) входить у захоплюючу виїмку (11) захоплюючого гака (7), фіксуючий гак (8) забезпечений розташованою далі від корпусу поперечною сполучною поверхнею (15), а також розташованим далі від корпусу вертикально діючим фіксуючим контуром (16), захоплюючий гак (7) має ближче до корпусу розташовану поперечну сполучну поверхню (17), а також ближче до корпусу розташований жорстко замикаючий контур (18), який жорстко змикається з фіксуючим контуром (16), тобто, контуром фіксуючого гака, розташованим далі від корпусу, таким чином, що змикання може бути здійснено перпендикулярно площині встановлених панелей, фіксуючий гак (17) має розташовану ближче до корпусу горизонтальну фіксуючу поверхню (19) на своєму фіксуючому виступі (14), захоплюючий гак (7) має розташовану далі від корпусу горизонтальну UA 110364 C2 (12) UA 110364 C2 фіксуючу поверхню (20) у захоплюючій виїмці (11), на захоплюючому гаку (7) сформовано захоплюючий отвір (21), через який фіксуючий виступ (14) може бути міцно вставлений в напрямку (Т) приєднання в захоплюючу виїмку (11), причому фіксуючий виступ (14) і захоплюючий отвір (21) мають таку конфігурацію, при якій кінець виступу під час руху приєднання спочатку входить в захоплюючий отвір (21) без пружної деформації профілів у формі гака (Н) доти, поки горизонтальна фіксуюча поверхня (19) фіксуючого гака (8) частиною своєї поверхні не вступить в контакт з горизонтальною фіксуючою поверхнею (20) захоплюючого гака (7). UA 110364 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до панелі, що включає верхню сторону, нижню сторону, корпус, додаткові фіксуючі пристрої, передбачені в парному виконанні на розташованих протилежно відносно один одного краях панелі, причому, принаймні, одна пара фіксуючих пристроїв забезпечена профілями у вигляді гаків, а саме, захоплюючим гаком і протилежно йому розташованим фіксуючим гаком, за умови, що захоплюючий гак забезпечений розташованим далі від корпусу кігтем гака і розміщеною ближче до корпусу захоплюючою виїмкою, при цьому захоплююча виїмка відкрита в напрямку верхньої сторони, фіксуючий гак забезпечений фіксуючою виїмкою, розташованою ближче до корпусу і відкритою в напрямку нижньої сторони, і має фіксуючий виступ, що розташований далі від корпусу і при з'єднанні вертикально входить у захоплюючу виїмку захоплюючого гака, фіксуючий гак забезпечений розташованою далі від корпусу поперечною сполучною поверхнею, а також розташованим далі від корпусу вертикально діючим контуром, захоплюючий гак має ближче до корпусу розташовану поперечну сполучну поверхню, а також ближче до корпусу розташований жорстко замикаючий контур, який жорстко змикається з фіксуючим контуром, тобто, контуром фіксуючого гака, розташованим далі від корпусу, таким чином, що замикання може бути здійснено перпендикулярно площині встановлених панелей, фіксуючий гак забезпечений розташованою ближче до корпусу горизонтальною фіксуючою поверхнею на своєму фіксуючому виступі, захоплюючий гак забезпечений розташованою далі від корпусу горизонтальною фіксуючою поверхнею в захоплюючій виїмці, на захоплюючому гаку сформовано захоплюючий отвір, через який фіксуючий виступ може бути міцно вставлений в напрямку приєднання в захоплюючу виїмку, причому фіксуючий виступ і захоплюючий отвір мають таку конфігурацію, при якій кінець виступу під час руху приєднання спочатку входить в захоплюючий отвір без пружної деформації профілів у формі гака до тих пір, поки горизонтальна фіксуюча поверхня фіксуючого гака частиною своєї поверхні не набуде контакту з горизонтальною фіксуючою поверхнею захоплюючого гака. A2. Нижня сторона захоплюючого гака може бути розташована в площині, що є ідентичною площині нижньої сторони панелі. A3. Фіксуючий контур і жорстко замикаючий контур, переважно, утворюють верхній запірний пристрій, в якому фіксуючий контур має охоплюючий або охоплюваний замикаючий елемент, і в якому жорстко замикаючий контур має охоплюючий замикаючий елемент або охоплюваний замикаючий елемент додатково до фіксуючого контуру. A4. Переважно, коли кіготь захоплюючого гака і фіксуюча виїмка фіксуючого гака формують нижній запірний пристрій, в якому далі від корпусу на кігтю захоплюючого гака передбачений охоплюючий замикаючий елемент або охоплюваний замикаючий елемент, і в якому додатково захоплююча виїмка має розташований ближче до корпусу охоплюючий замикаючий елемент або охоплюваний замикаючий елемент A5. Кожен охоплюючий замикаючий елемент має фіксуючу поверхню, звернену до верхньої сторони або нижньої сторони панелі. Це означає, що перпендикуляр до фіксуючої поверхні направлений до відповідної сторони панелі. Крім того, кожен охоплюваний замикаючий елемент має фіксуючу поверхню, звернену до відповідної іншої сторони панелі. У цьому зв'язку, забезпечено стан, при якому фіксуюча поверхня охоплюючого замикаючого елементу разом з фіксуючою поверхнею охоплюваного замикаючого елемента при зафіксованому положенні двох панелей протидіють (роз'єднувальному) руху зафіксованих панелей в напрямку одна від одної перпендикулярно до площини панелі. A6 Переважно, фіксуюча поверхня охоплюючого замикаючого елементу знаходиться в контакті з фіксуючою поверхнею охоплюваного замикаючого елементу при зафіксованому стані двох панелей. Таким чином, нижній запірний пристрій сприяє здійсненню жорсткої фіксуючої дії перпендикулярно до площини зібраних панелей. A7. Як альтернатива, між фіксуючою поверхнею охоплюючого замикаючого елементу і фіксуючою поверхнею охоплюваного замикаючого елементу, що з ним взаємодіє, може бути передбачений зазор при зафіксованому стані двох панелей. Це може спростити процедуру складання, якщо, наприклад, має бути реалізовано відносне зміщення між поперечними краями. Зазор в декілька десятих доль міліметра, переважно близько 0,1 мм, може вважатися достатнім. A8. При необхідності, панелі сконструйовані таким чином, що під час руху з'єднання, спочатку верхній запірний пристрій, а потім нижній запірний пристрій є повністю складеними. A9. Фіксуючий гак і/або захоплюючий гак може мати ділянку вигину. Ділянка вигину, при необхідності, характеризується тим, що ширина захоплюючого отвору може бути збільшена, за рахунок його здатності до пружного вигину, таким чином, що фіксуючий виступ може бути повністю вставлений в захоплюючу виїмку, і крім того, фіксуючий контур фіксуючого гака 1 UA 110364 C2 5 10 15 20 25 30 35 40 45 50 55 60 входить у жорстко замикаючий контур захоплюючого гака. Імовірно, що фіксуючий контур і жорстко замикаючий контур також стискаються і деформуються, але вони виконані з більш твердого і більш крихкого матеріалу, ніж матеріал корпусу, відповідно, фіксуючий контур і жорстко замикаючий контур у меншій мірі піддаються пружній деформації, і відповідно, вищою буде величина пружної деформації ділянки вигину. Конструкція, що заявляється, дає можливість забезпечити високий ступінь конфігурації підрізу для жорстко замикаючого з'єднання між фіксуючим контуром і жорстко замикаючим контуром, навіть якщо корпус виконаний з відносно твердого та крихкого матеріалу. A10. Ділянка вигину для простоти викладення матеріалу заявки представлений у вигляді підпору вигину. Він може бути передбачений у зоні елементу гака, який проходить від поперечного краю панелі. A11 Горизонтальні фіксуючі поверхні профілів у формі гака можуть бути нахилені під кутом o o від 0 до 45 по відношенню до перпендикуляру до поверхні верхньої сторони. Кут нахилу в значній мірі залежить від конфігурації фіксуючого контуру і жорстко замикаючого контуру, зокрема там, де розташований охоплюючий або охоплюваний замикаючий елемент. Кут нахилу о о між 7 і 25 був визнаний кращим. Відзначено тенденцію щодо того, що менший нахил може бути прийнятним, якщо фіксуючий контур забезпечений охоплюючим замикаючим елементом, а жорстко замикаючий контур має адаптований до нього охоплюваний замикаючий елемент. Чим менший кут нахилу, тим, відповідно, вищим є утримуюче зусилля, що запобігає роз'єднанню панелей шляхом їх відтягування одна від одної у площині складених панелей і перпендикулярно о o їх поперечним краям. Тому кути нахилу
