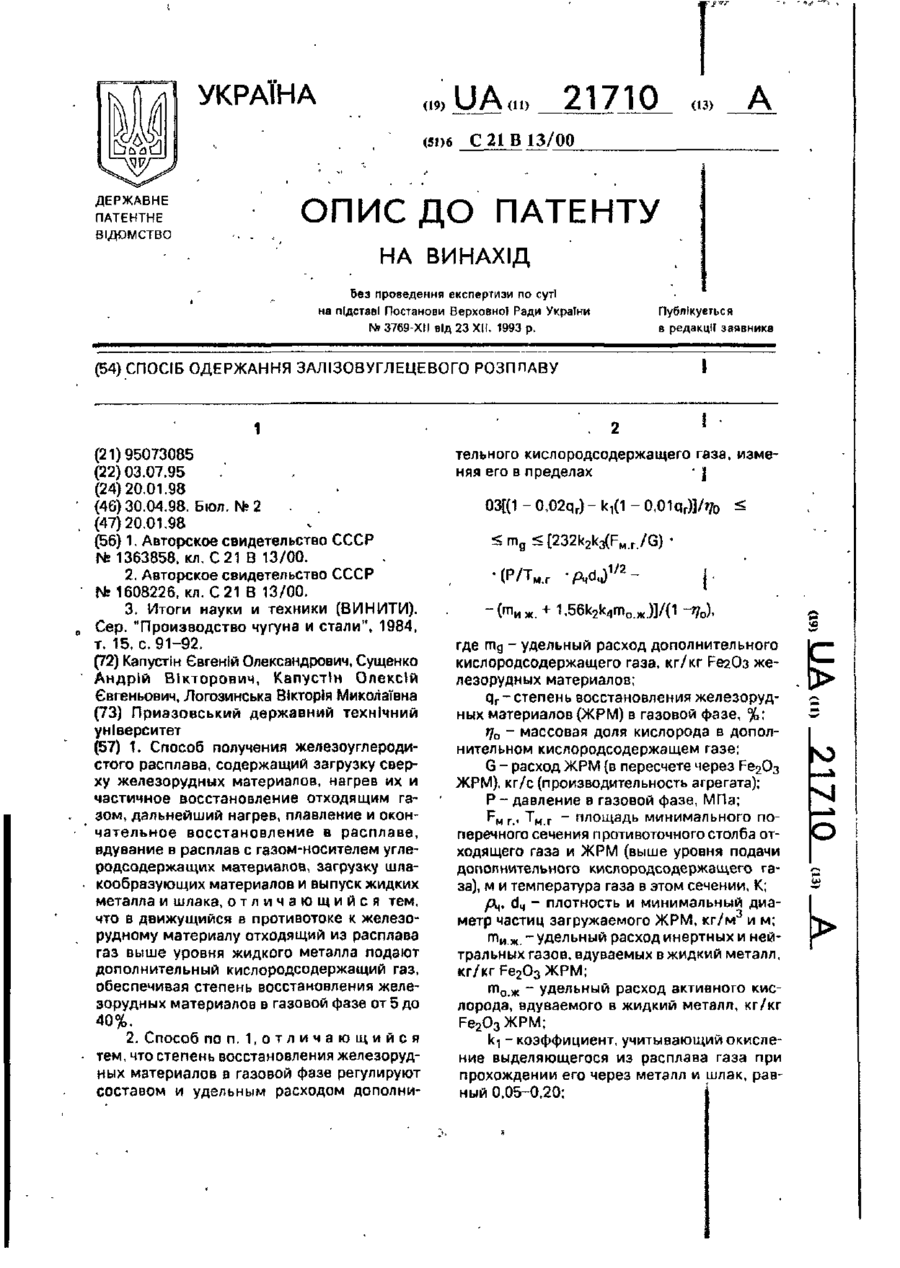

Спосіб одержання залізо-вуглецевого розплаву

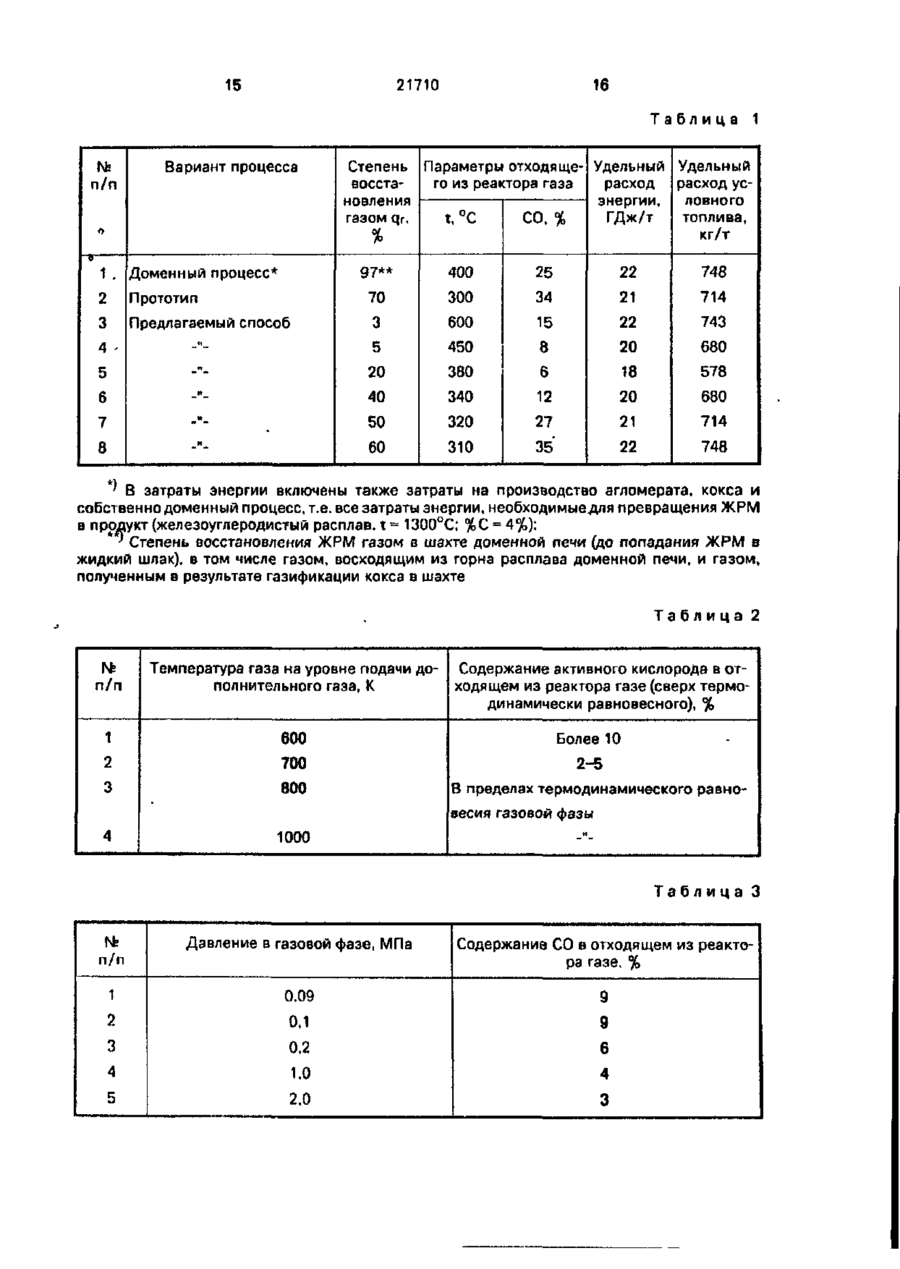

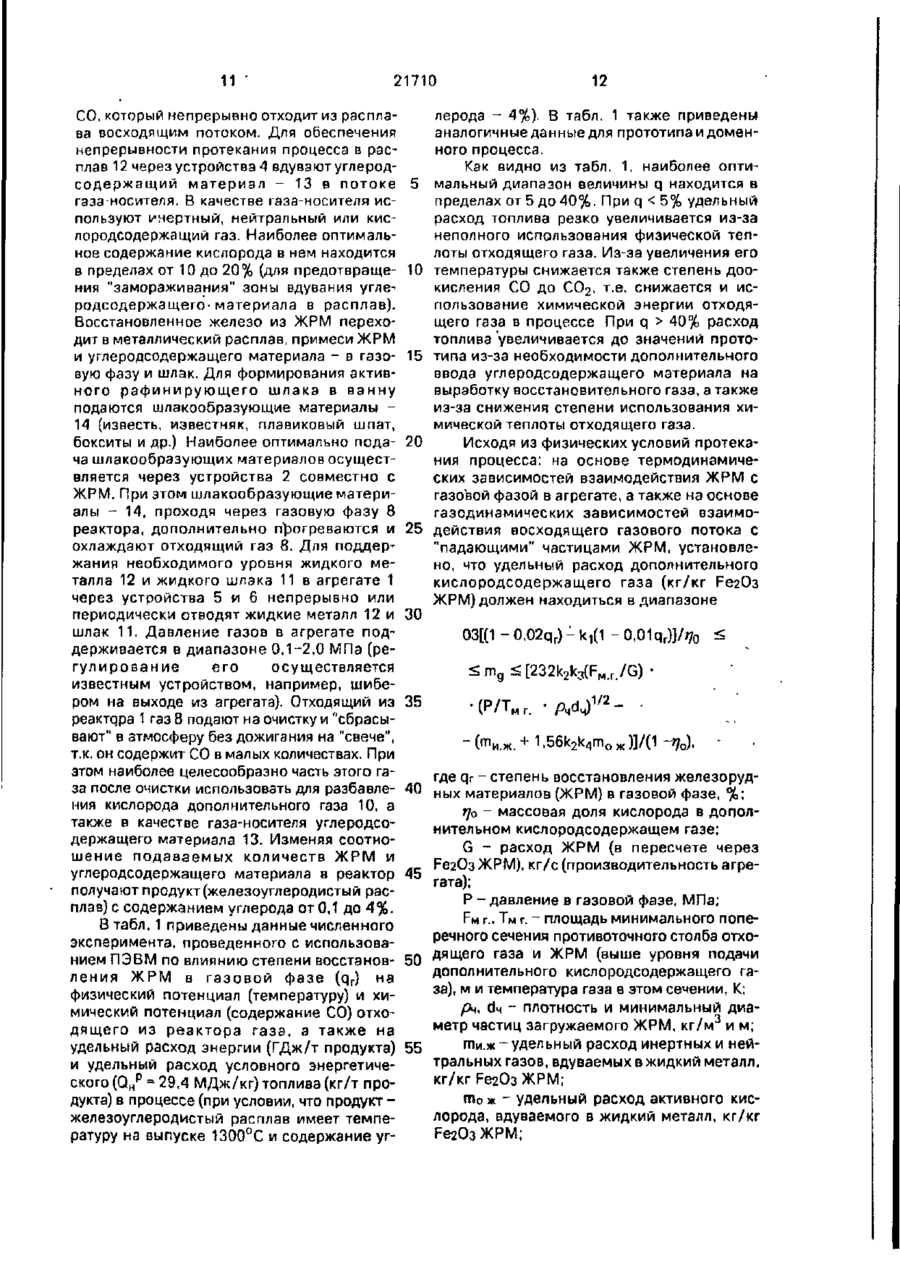

1. Способ получения железоуглеродистого расплава, содержащий загрузку сверху железо­рудных материалов, нагрев их и частичное восста­новление отходящим газом, дальнейший нагрев, плавление и окончательное восстановление в рас­плаве, вдувание в расплав с газом-носителем угле-родсодержащих материалов, загрузку шлакообра-зующих материалов и выпуск жидких металла и шлака, отличающийся тем, что в движущийся в противотоке к железорудному материалу отходя­щий из расплава газ выше уровня жидкого металла подают дополнительный кислородсодержащий газ, обеспечивая степень восстановления железоруд­ных материалов в газовой фазе от 5 до 40%. 2. Способ по п, 1, отличающийся тем, что степень восстановления железорудных материалов в газо­вой фазе регулируют составом и удельным расхо­дом дополнительного кислородсодержащего газа, изменяя его в пределах:

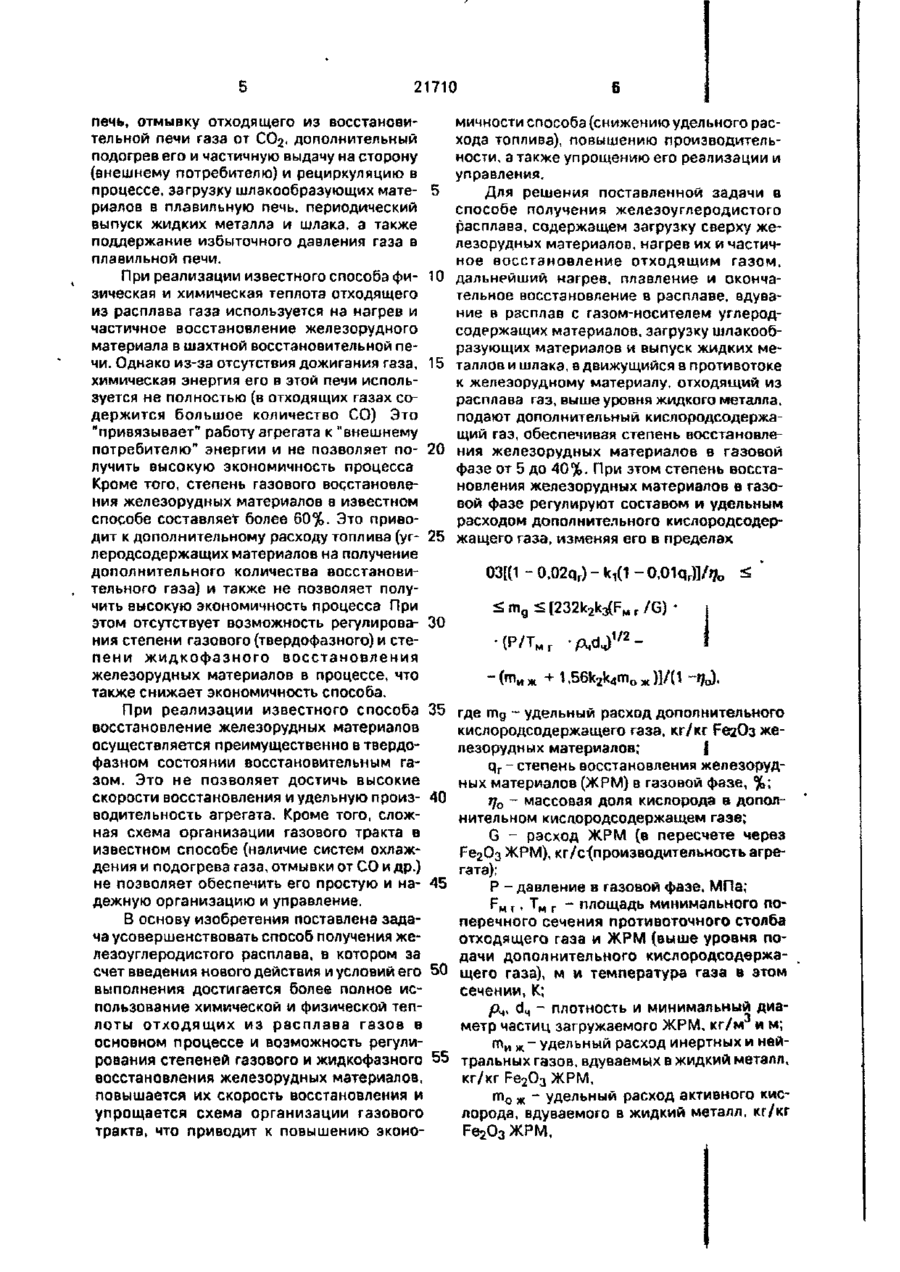

0,3 [ (1-0,02 qr)-k1(1-0,01 qr) ] / no ≤ mg ≤

где mg - удельный расход дополнительного кисло­родсодержащего газа, кг/кг Fе2О3 железорудных материалов;

gr - степень восстановления железорудных мате­риалов (ЖРМ) в газовой фазе, %;

no - массовая доля кислорода в дополнительном кислородсодержащем газе;

G - расход ЖРМ (в пересчете через Fe2O3 ЖРМ), кг/с (производительность агрегата);

Р -давление в газовой фазе, МПА;

Fм.г, Тм.г - площадь минимального поперечного сечения противоточного столба отходящего газа и ЖРМ (выше уровня подачи дополнительного кис­лородсодержащего газа), м и температура газа в этом сечении, К;

ρч, dч - плотность и минимальный диаметр частиц

загружаемого ЖРМ, кг/м3 и м;

mи.ж - удельный расход инертных и нейтральных газов, вдуваемых в жидкий металл, кг/кг Fе203 ЖРМ;

mо.ж ­- удельный расход активного кислорода, вду­ваемого в жидкий металл, кг/кг Fе2О3 ЖРМ;

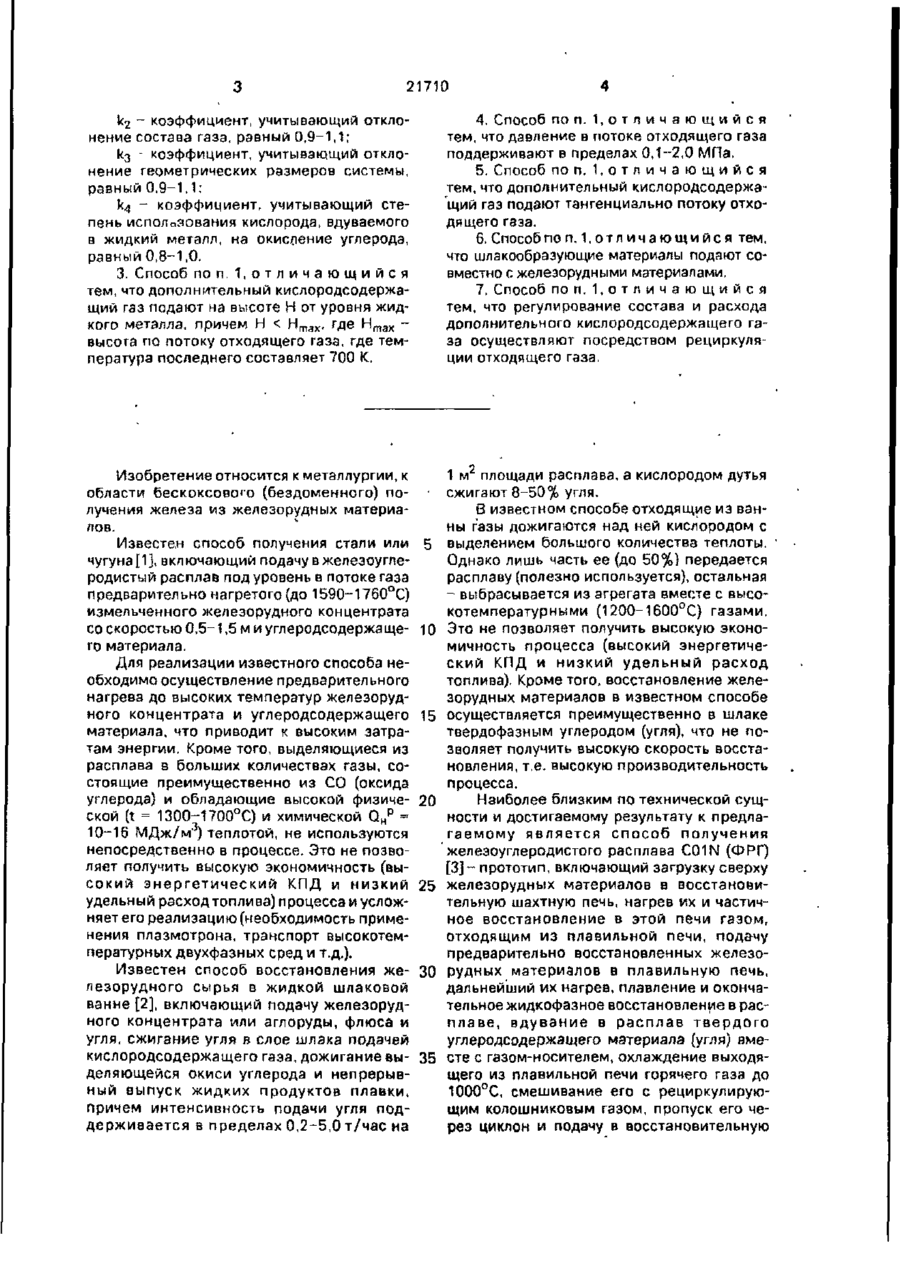

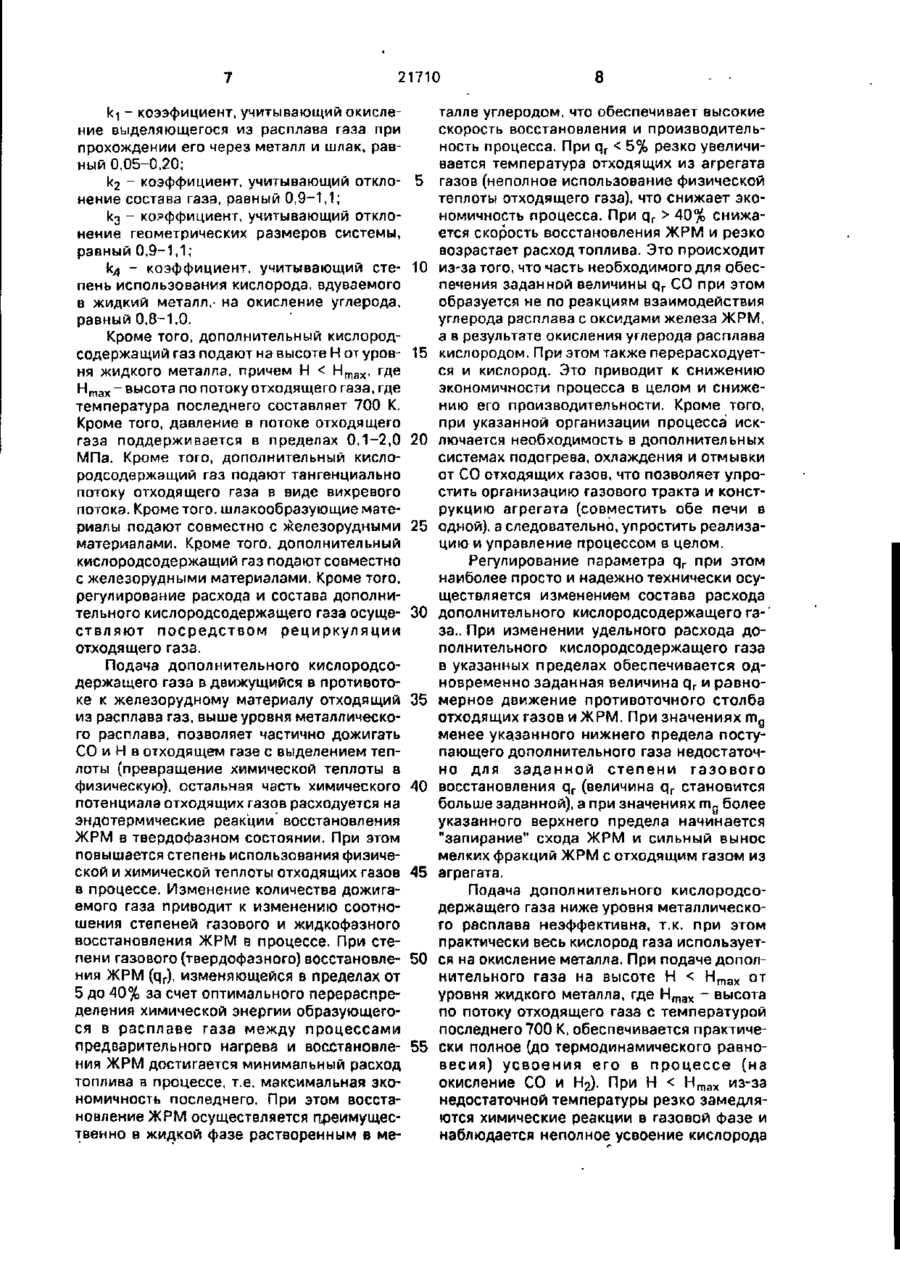

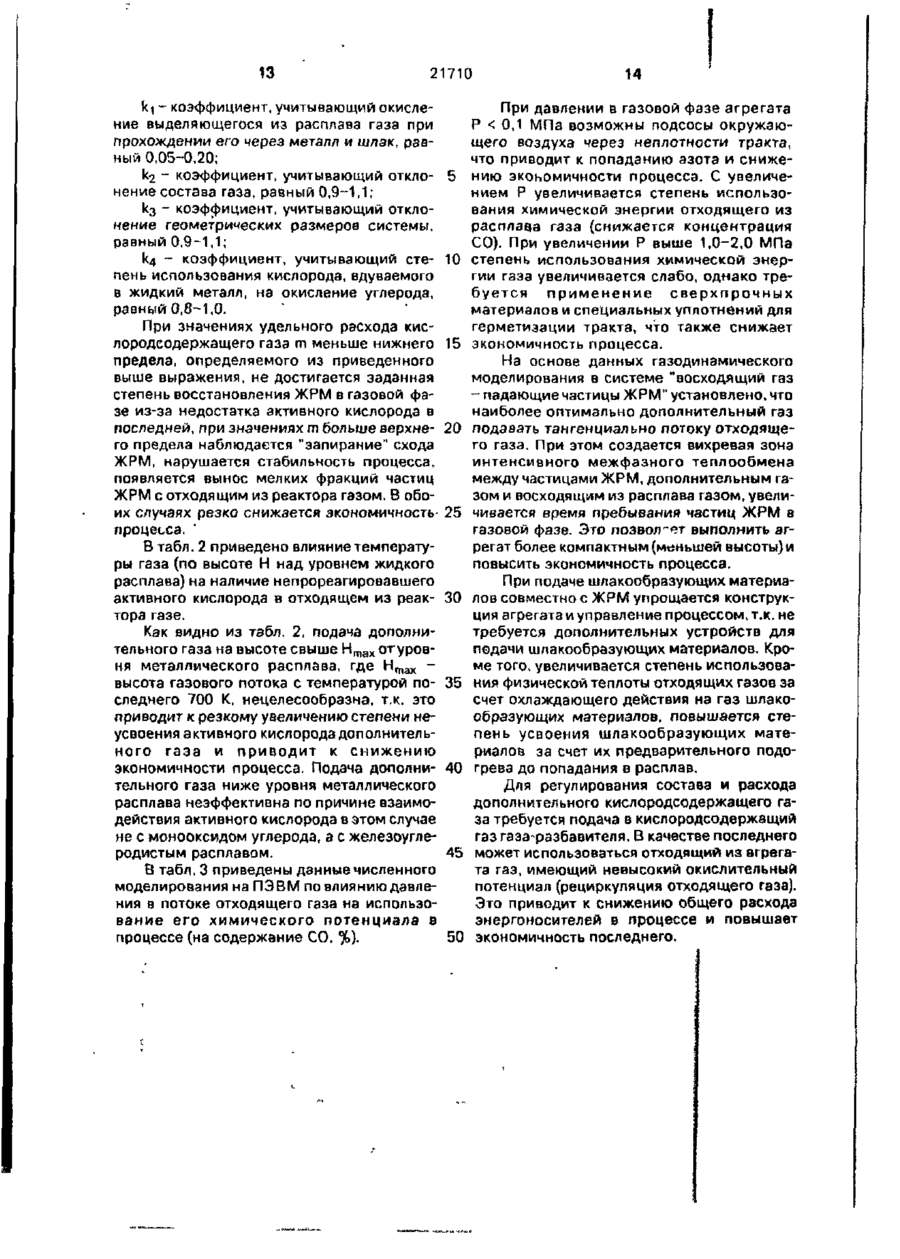

k1 - коэффициент, учитывающий окисление вы­деляющегося из расплава газа при прохождении его через металл и шлак, равный 0,05-0,20;

k2 - коэффициент, учитывающий отклонение со­става газа, равный 0,9-1,1;

k3 - коэффициент, учитывающий отклонение гео­метрических размеров системы, равный 0,9-1,1;

k4 - коэффициент, учитывающий степень исполь­зования кислорода, вдуваемого в жидкий металл, на окисление углерода, равный 0,8-1,0.

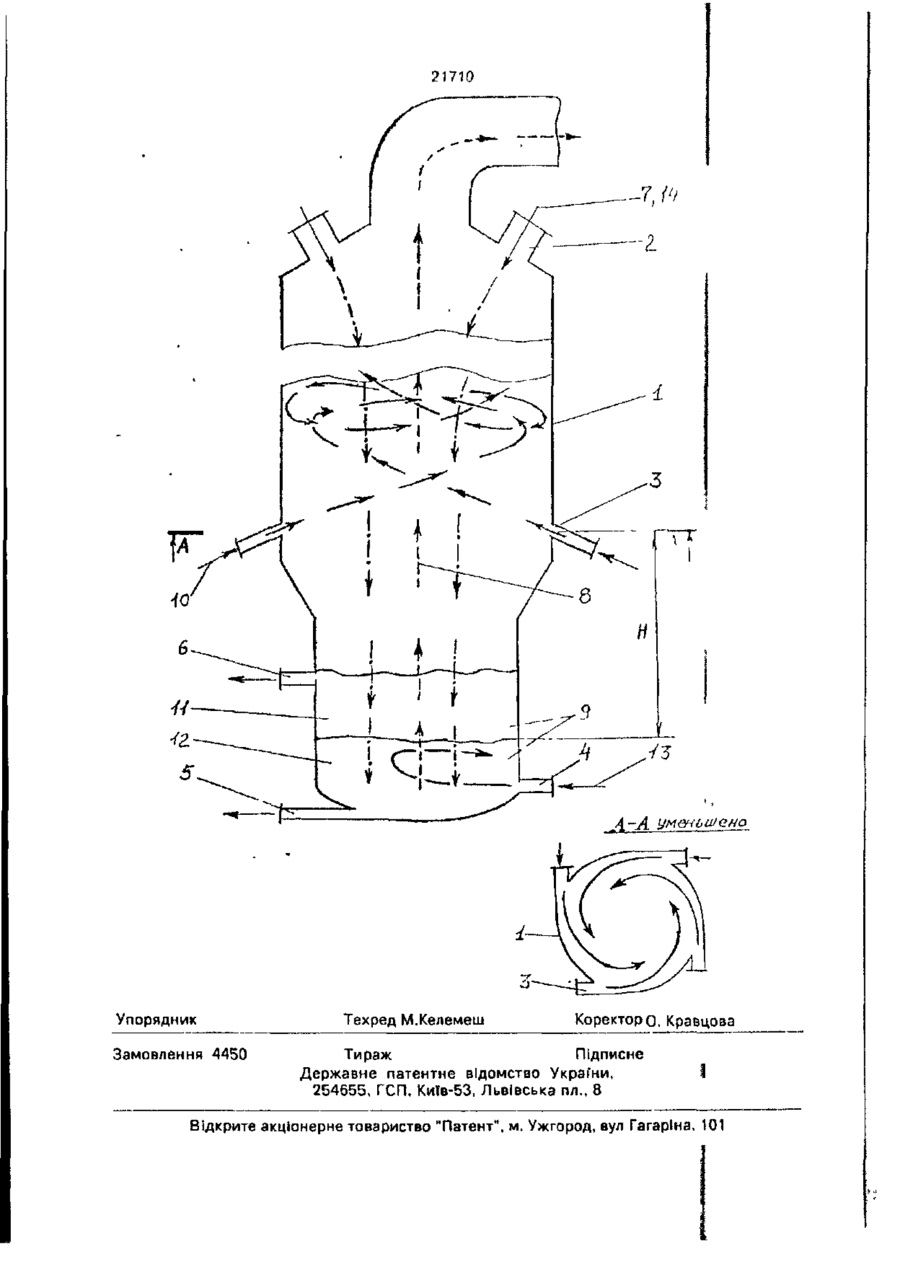

3. Способ по п. 1, отличающийся тем, что допол­нительный кислородсодержащий газ подают на вы­соте Н от уровня жидкого металла, причем Н<Нmax, где Нmax - высота по потоку отходящего газа, где температура последнего составляет 700 К;

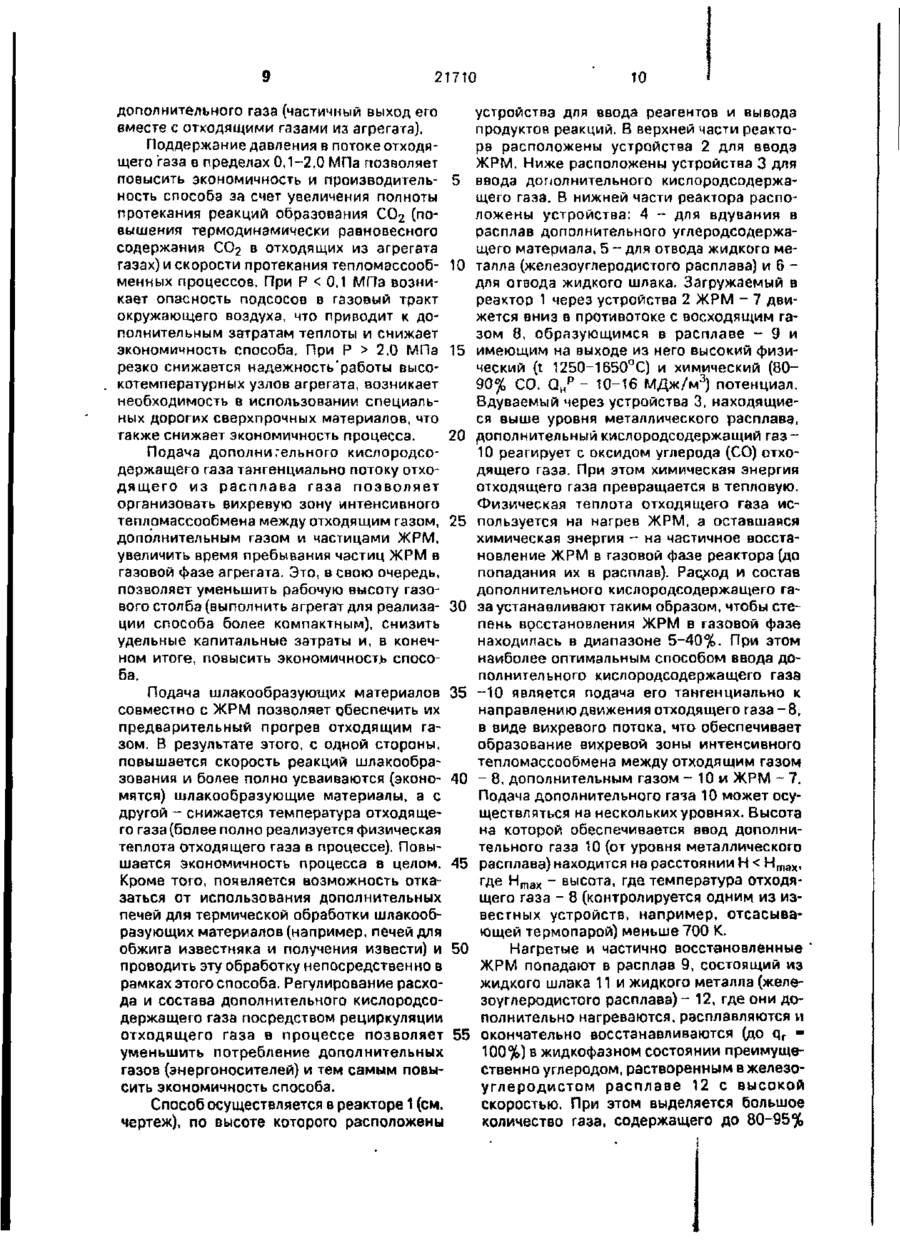

4. Способ по п. 1, отличающийся тем, что давление в потоке отходящего газа поддерживают в преде­лах 0,1-2,0 МПа;

5. Способ по п. 1, отличающийся тем, что дополни­тельный кислородсодержащий газ подают танген­циально потоку отходящего газа;

6. Способ по п. 1, отличающийся тем, что шлакообразующие материалы падают совместно с железо­рудными материалами;

7. Способ по п.1, отличающийся тем, что регули­рование состава и расхода дополнительного кисло­родсодержащего газа осуществляют посредством рециркуляции отходящего газа.
