Гравітаційний привід вала акумулятора механічної енергії

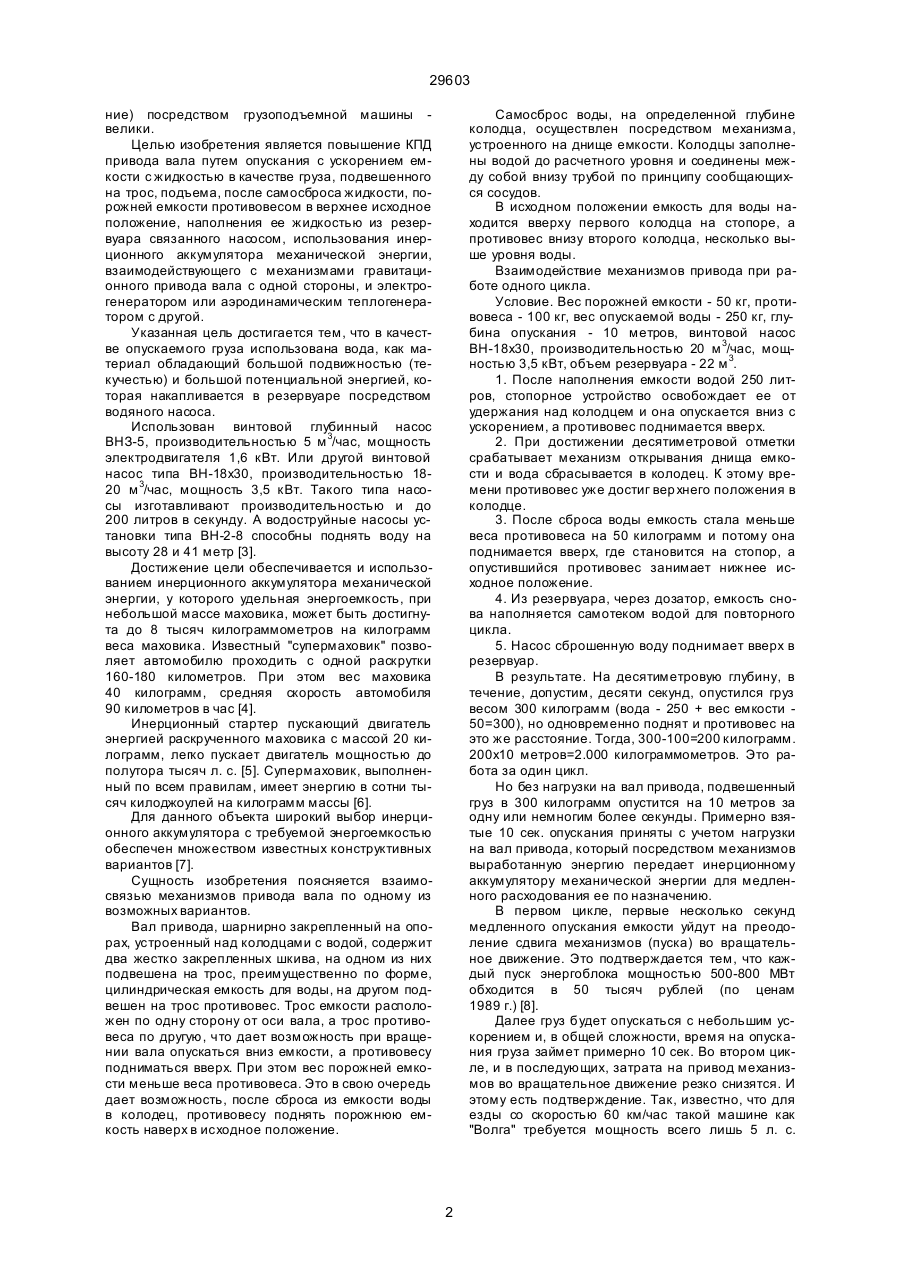

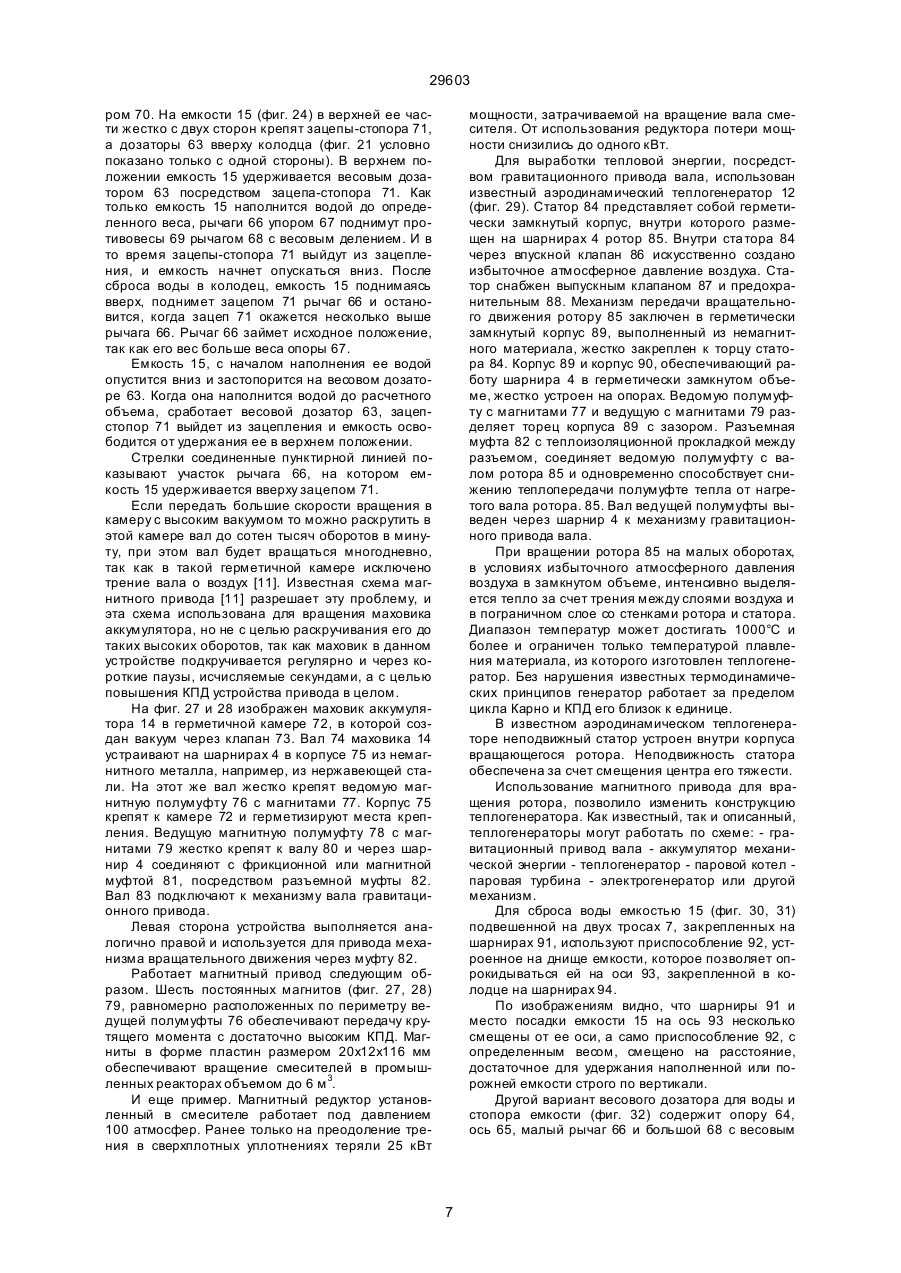

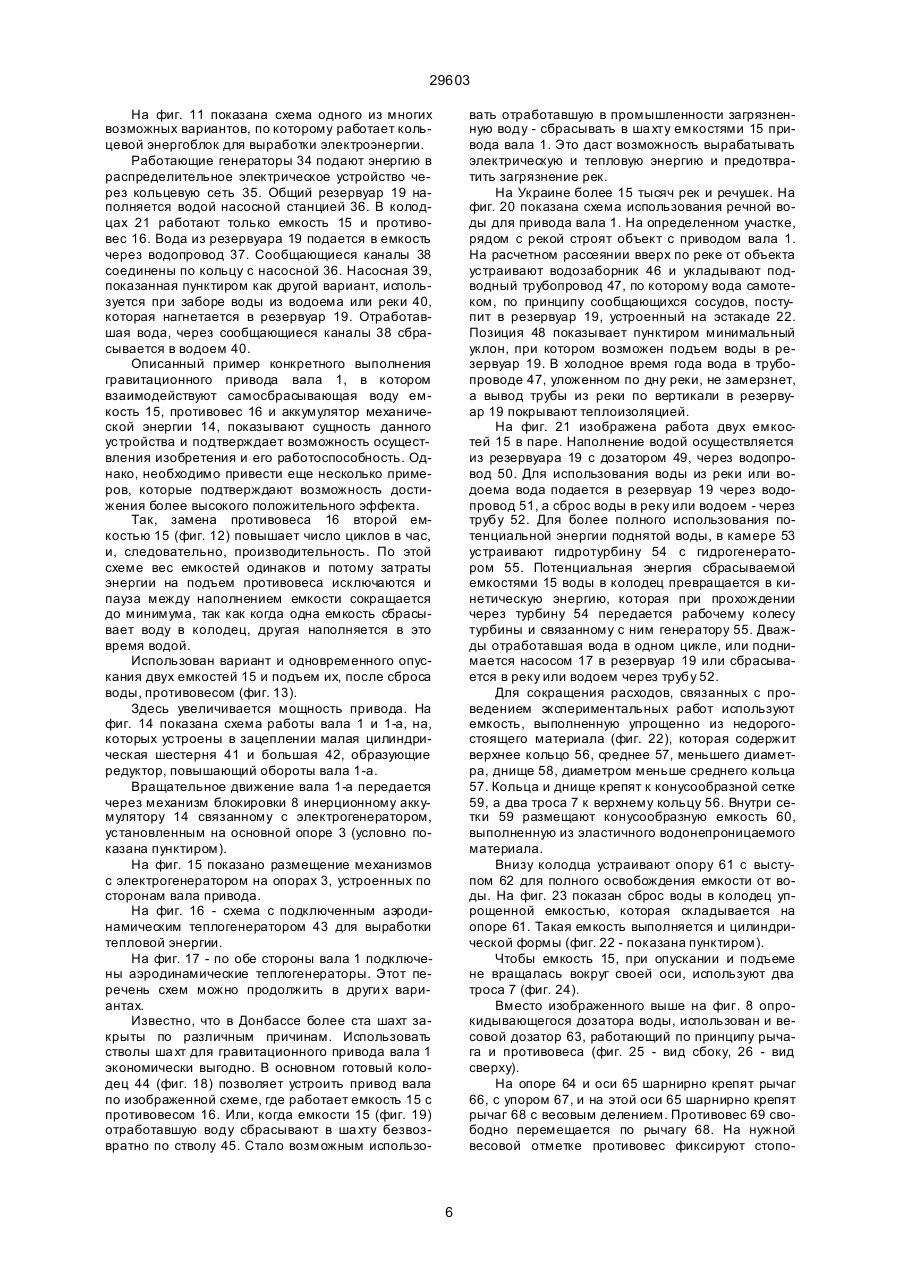

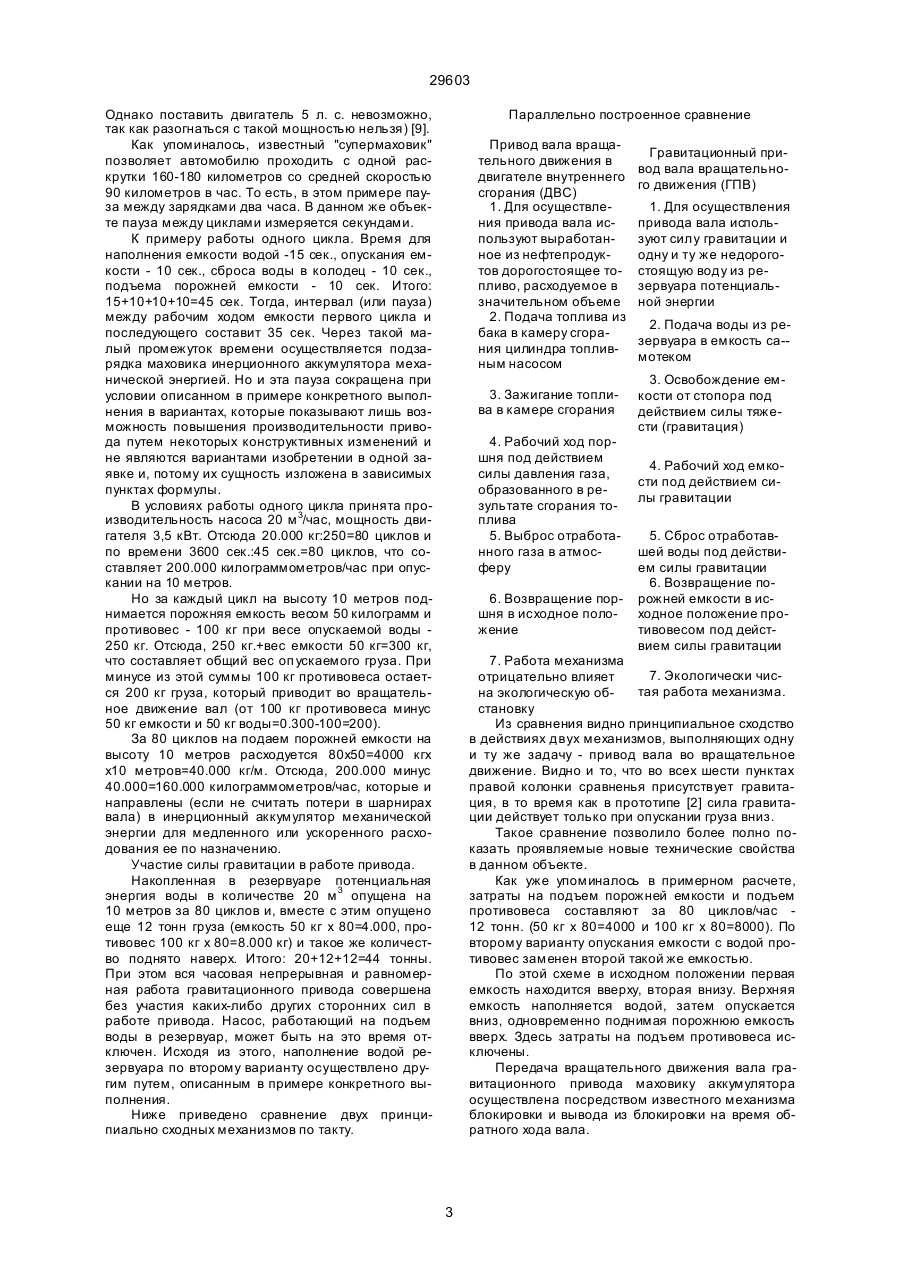

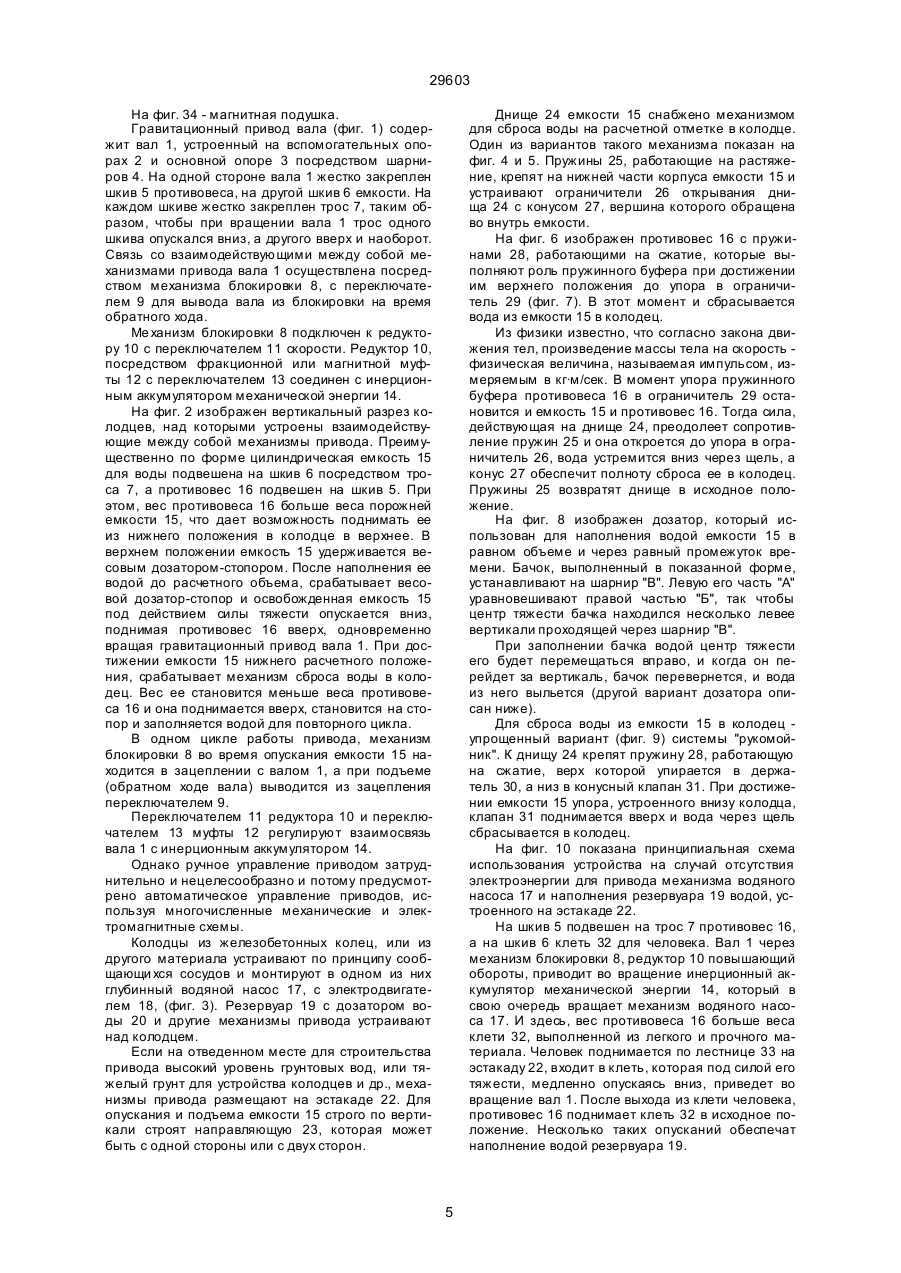

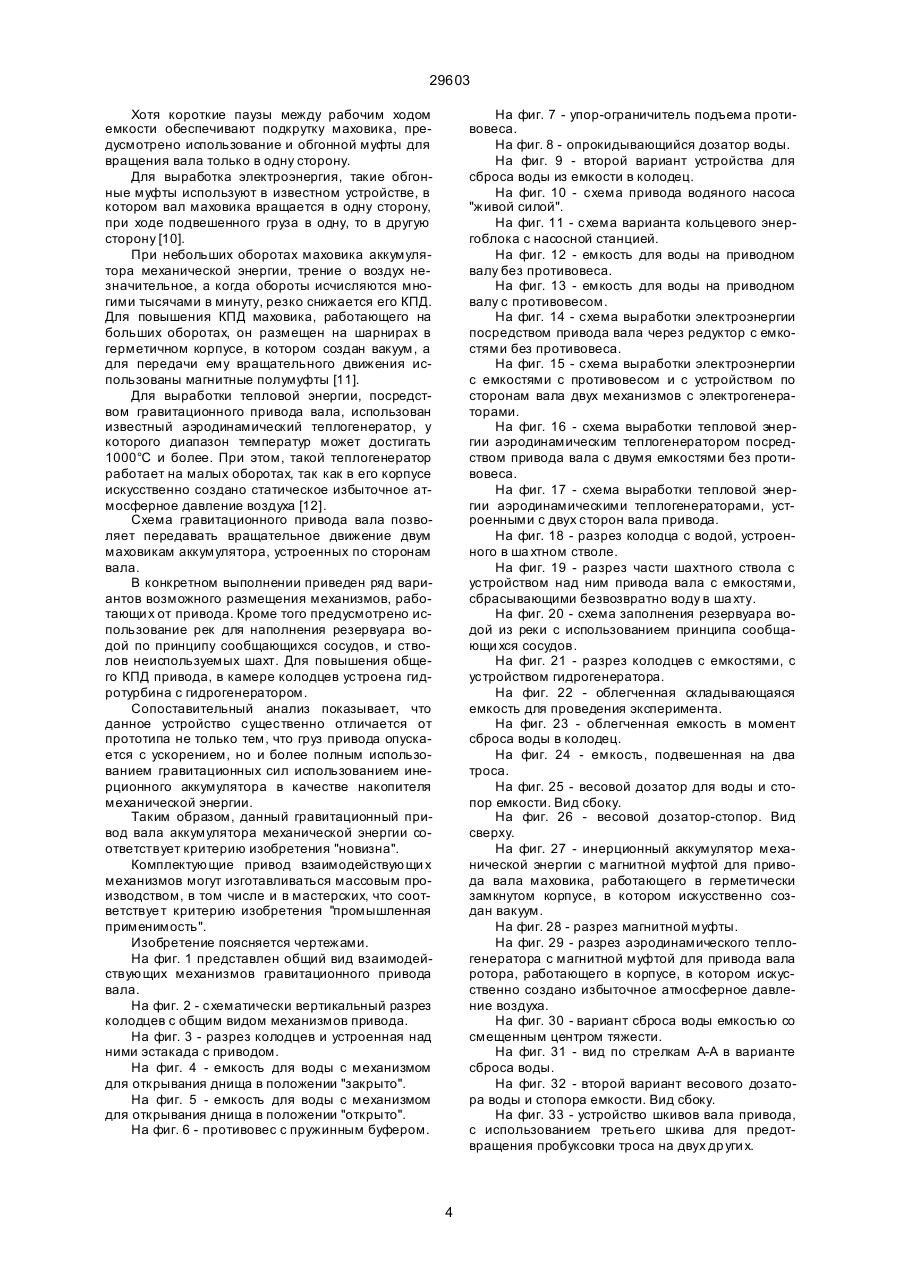

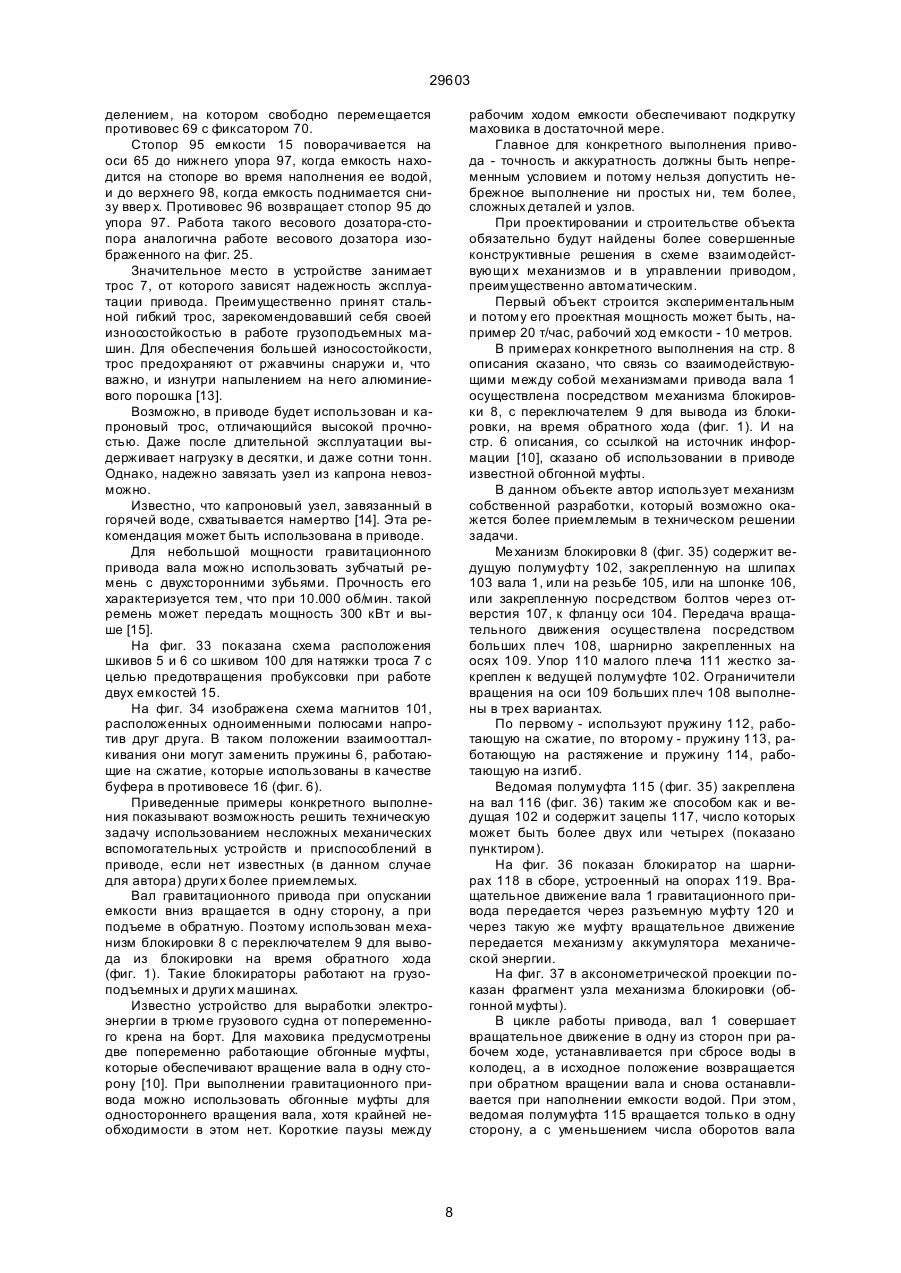

1. Гравитационный привод вала аккумулятора механической энергии, содержащий груз, подвешенный на трос, и взаимодействующую с ним грузоподъемную машину, отличающийся тем, что для опускания груза на трос или ленту с капроновым кордом подвешены на разных уровнях две емкости для воды, снабженные механизмом сброса воды на расчетной отметке в колодец, над которым устроены привод вала с двумя аккумуляторами механической энергии по сторонам и резервуар для воды, взамосвязанный с опускаемым грузом и водяным насосом, при этом, для работы в автоматическом режиме резервуар снабжен дозатором и поплавковым выключателем привода насоса, в верхнем исходном положении емкости 29603 ние) посредством грузоподъемной машины велики. Целью изобретения является повышение КПД привода вала путем опускания с ускорением емкости с жидкостью в качестве груза, подвешенного на трос, подъема, после самосброса жидкости, порожней емкости противовесом в верхнее исходное положение, наполнения ее жидкостью из резервуара связанного насосом, использования инерционного аккумулятора механической энергии, взаимодействующего с механизмами гравитационного привода вала с одной стороны, и электрогенератором или аэродинамическим теплогенератором с другой. Указанная цель достигается тем, что в качестве опускаемого груза использована вода, как материал обладающий большой подвижностью (текучестью) и большой потенциальной энергией, которая накапливается в резервуаре посредством водяного насоса. Использован винтовой глубинный насос ВНЗ-5, производительностью 5 м 3/час, мощность электродвигателя 1,6 кВт. Или другой винтовой насос типа ВН-18х30, производительностью 1820 м 3/час, мощность 3,5 кВт. Такого типа насосы изготавливают производительностью и до 200 литров в секунду. А водоструйные насосы установки типа ВН-2-8 способны поднять воду на высоту 28 и 41 метр [3]. Достижение цели обеспечивается и использованием инерционного аккумулятора механической энергии, у которого удельная энергоемкость, при небольшой массе маховика, может быть достигнута до 8 тысяч килограммометров на килограмм веса маховика. Известный "супермаховик" позволяет автомобилю проходить с одной раскрутки 160-180 километров. При этом вес маховика 40 килограмм, средняя скорость автомобиля 90 километров в час [4]. Инерционный стартер пускающий двигатель энергией раскрученного маховика с массой 20 килограмм, легко пускает двигатель мощностью до полутора тысяч л. с. [5]. Супермаховик, выполненный по всем правилам, имеет энергию в сотни тысяч килоджоулей на килограмм массы [6]. Для данного объекта широкий выбор инерционного аккумулятора с требуемой энергоемкостью обеспечен множеством известных конструктивных вариантов [7]. Сущность изобретения поясняется взаимосвязью механизмов привода вала по одному из возможных вариантов. Вал привода, шарнирно закрепленный на опорах, устроенный над колодцами с водой, содержит два жестко закрепленных шкива, на одном из них подвешена на трос, преимущественно по форме, цилиндрическая емкость для воды, на другом подвешен на трос противовес. Трос емкости расположен по одну сторону от оси вала, а трос противовеса по другую, что дает возможность при вращении вала опускаться вниз емкости, а противовесу подниматься вверх. При этом вес порожней емкости меньше веса противовеса. Это в свою очередь дает возможность, после сброса из емкости воды в колодец, противовесу поднять порожнюю емкость наверх в исходное положение. Самосброс воды, на определенной глубине колодца, осуществлен посредством механизма, устроенного на днище емкости. Колодцы заполнены водой до расчетного уровня и соединены между собой внизу трубой по принципу сообщающихся сосудов. В исходном положении емкость для воды находится вверху первого колодца на стопоре, а противовес внизу второго колодца, несколько выше уровня воды. Взаимодействие механизмов привода при работе одного цикла. Условие. Вес порожней емкости - 50 кг, противовеса - 100 кг, вес опускаемой воды - 250 кг, глубина опускания - 10 метров, винтовой насос ВН-18х30, производительностью 20 м 3/час, мощностью 3,5 кВт, объем резервуара - 22 м 3. 1. После наполнения емкости водой 250 литров, стопорное устройство освобождает ее от удержания над колодцем и она опускается вниз с ускорением, а противовес поднимается вверх. 2. При достижении десятиметровой отметки срабатывает механизм открывания днища емкости и вода сбрасывается в колодец. К этому времени противовес уже достиг вер хнего положения в колодце. 3. После сброса воды емкость стала меньшевеса противовеса на 50 килограмм и потому она поднимается вверх, где становится на стопор, а опустившийся противовес занимает нижнее исходное положение. 4. Из резервуара, через дозатор, емкость снова наполняется самотеком водой для повторного цикла. 5. Насос сброшенную воду поднимает вверх в резервуар. В результате. На десятиметровую глубину, в течение, допустим, десяти секунд, опустился груз весом 300 килограмм (вода - 250 + вес емкости 50=300), но одновременно поднят и противовес на это же расстояние. Тогда, 300-100=200 килограмм. 200x10 метров=2.000 килограммометров. Это работа за один цикл. Но без нагрузки на вал привода, подвешенный груз в 300 килограмм опустится на 10 метров за одну или немногим более секунды. Примерно взятые 10 сек. опускания приняты с учетом нагрузки на вал привода, который посредством механизмов выработанную энергию передает инерционному аккумулятору механической энергии для медленного расходования ее по назначению. В первом цикле, первые несколько секунд медленного опускания емкости уйдут на преодоление сдвига механизмов (пуска) во вращательное движение. Это подтверждается тем, что каждый пуск энергоблока мощностью 500-800 МВт обходится в 50 тысяч рублей (по ценам 1989 г.) [8]. Далее груз будет опускаться с небольшим ускорением и, в общей сложности, время на опускания груза займет примерно 10 сек. Во втором цикле, и в последующих, затрата на привод механизмов во вращательное движение резко снизятся. И этому есть подтверждение. Так, известно, что для езды со скоростью 60 км/час такой машине как "Волга" требуется мощность всего лишь 5 л. с. 2 29603 Однако поставить двигатель 5 л. с. невозможно, так как разогнаться с такой мощностью нельзя) [9]. Как упоминалось, известный "супермаховик" позволяет автомобилю проходить с одной раскрутки 160-180 километров со средней скоростью 90 километров в час. То есть, в этом примере пауза между зарядками два часа. В данном же объекте пауза между циклами измеряется секундами. К примеру работы одного цикла. Время для наполнения емкости водой -15 сек., опускания емкости - 10 сек., сброса воды в колодец - 10 сек., подъема порожней емкости - 10 сек. Итого: 15+10+10+10=45 сек. Тогда, интервал (или пауза) между рабочим ходом емкости первого цикла и последующего составит 35 сек. Через такой малый промежуток времени осуществляется подзарядка маховика инерционного аккумулятора механической энергией. Но и эта пауза сокращена при условии описанном в примере конкретного выполнения в вариантах, которые показывают лишь возможность повышения производительности привода путем некоторых конструктивных изменений и не являются вариантами изобретении в одной заявке и, потому их сущность изложена в зависимых пунктах формулы. В условиях работы одного цикла принята производительность насоса 20 м 3/час, мощность двигателя 3,5 кВт. Отсюда 20.000 кг:250=80 циклов и по времени 3600 сек.:45 сек.=80 циклов, что составляет 200.000 килограммометров/час при опускании на 10 метров. Но за каждый цикл на высоту 10 метров поднимается порожняя емкость весом 50 килограмм и противовес - 100 кг при весе опускаемой воды 250 кг. Отсюда, 250 кг.+вес емкости 50 кг=300 кг, что составляет общий вес оп ускаемого груза. При минусе из этой суммы 100 кг противовеса остается 200 кг груза, который приводит во вращательное движение вал (от 100 кг противовеса минус 50 кг емкости и 50 кг воды=0.300-100=200). За 80 циклов на подаем порожней емкости на высоту 10 метров расходуется 80x50=4000 кгх х10 метров=40.000 кг/м. Отсюда, 200.000 минус 40.000=160.000 килограммометров/час, которые и направлены (если не считать потери в шарнирах вала) в инерционный аккумулятор механической энергии для медленного или ускоренного расходования ее по назначению. Участие силы гравитации в работе привода. Накопленная в резервуаре потенциальная энергия воды в количестве 20 м 3 опущена на 10 метров за 80 циклов и, вместе с этим опущено еще 12 тонн груза (емкость 50 кг х 80=4.000, противовес 100 кг х 80=8.000 кг) и такое же количество поднято наверх. Итого: 20+12+12=44 тонны. При этом вся часовая непрерывная и равномерная работа гравитационного привода совершена без участия каких-либо других сторонних сил в работе привода. Насос, работающий на подъем воды в резервуар, может быть на это время отключен. Исходя из этого, наполнение водой резервуара по второму варианту осуществлено другим путем, описанным в примере конкретного выполнения. Ниже приведено сравнение двух принципиально сходных механизмов по такту. Параллельно построенное сравнение Привод вала вращательного движения в двигателе внутреннего сгорания (ДВС) 1. Для осуществления привода вала используют выработанное из нефтепродуктов дорогостоящее топливо, расходуемое в значительном объеме 2. Подача топлива из бака в камеру сгорания цилиндра топливным насосом 3. Зажигание топлива в камере сгорания 4. Рабочий ход поршня под действием силы давления газа, образованного в результате сгорания топлива 5. Выброс отработанного газа в атмосферу 6. Возвращение поршня в исходное положение Гравитационный привод вала вращательного движения (ГПВ) 1. Для осуществления привода вала используют силу гравитации и одну и ту же недорогостоящую воду из резервуара потенциальной энергии 2. Подача воды из резервуара в емкость са-мотеком 3. Освобождение емкости от стопора под действием силы тяжести (гравитация) 4. Рабочий ход емкости под действием силы гравитации 5. Сброс отработавшей воды под действием силы гравитации 6. Возвращение порожней емкости в исходное положение противовесом под действием силы гравитации 7. Работа механизма 7. Экологически чисотрицательно влияет тая работа механизма. на экологическую обстановку Из сравнения видно принципиальное сходство в действиях двух механизмов, выполняющих одну и ту же задачу - привод вала во вращательное движение. Видно и то, что во всех шести пунктах правой колонки сравненья присутствует гравитация, в то время как в прототипе [2] сила гравитации действует только при опускании груза вниз. Такое сравнение позволило более полно показать проявляемые новые технические свойства в данном объекте. Как уже упоминалось в примерном расчете, затраты на подъем порожней емкости и подъем противовеса составляют за 80 циклов/час 12 тонн. (50 кг х 80=4000 и 100 кг х 80=8000). По второму варианту опускания емкости с водой противовес заменен второй такой же емкостью. По этой схеме в исходном положении первая емкость находится вверху, вторая внизу. Верхняя емкость наполняется водой, затем опускается вниз, одновременно поднимая порожнюю емкость вверх. Здесь затраты на подъем противовеса исключены. Передача вращательного движения вала гравитационного привода маховику аккумулятора осуществлена посредством известного механизма блокировки и вывода из блокировки на время обратного хода вала. 3 29603 Хотя короткие паузы между рабочим ходом емкости обеспечивают подкрутку маховика, предусмотрено использование и обгонной муфты для вращения вала только в одну сторону. Для выработка электроэнергия, такие обгонные муфты используют в известном устройстве, в котором вал маховика вращается в одну сторону, при ходе подвешенного груза в одну, то в другую сторону [10]. При небольших оборотах маховика аккумулятора механической энергии, трение о воздух незначительное, а когда обороты исчисляются многими тысячами в минуту, резко снижается его КПД. Для повышения КПД маховика, работающего на больших оборотах, он размещен на шарнирах в герметичном корпусе, в котором создан вакуум, а для передачи ему вращательного движения использованы магнитные полумуфты [11]. Для выработки тепловой энергии, посредством гравитационного привода вала, использован известный аэродинамический теплогенератор, у которого диапазон температур может достигать 1000°С и более. При этом, такой теплогенератор работает на малых оборотах, так как в его корпусе искусственно создано статическое избыточное атмосферное давление воздуха [12]. Схема гравитационного привода вала позволяет передавать вращательное движение двум маховикам аккумулятора, устроенных по сторонам вала. В конкретном выполнении приведен ряд вариантов возможного размещения механизмов, работающи х от привода. Кроме того предусмотрено использование рек для наполнения резервуара водой по принципу сообщающихся сосудов, и стволов неиспользуемых шахт. Для повышения общего КПД привода, в камере колодцев устроена гидротурбина с гидрогенератором. Сопоставительный анализ показывает, что данное устройство существенно отличается от прототипа не только тем, что груз привода опускается с ускорением, но и более полным использованием гравитационных сил использованием инерционного аккумулятора в качестве накопителя механической энергии. Таким образом, данный гравитационный привод вала аккумулятора механической энергии соответствует критерию изобретения "новизна". Комплектующие привод взаимодействующи х механизмов могут изготавливаться массовым производством, в том числе и в мастерских, что соответствуе т критерию изобретения "промышленная применимость". Изобретение поясняется чертежами. На фиг. 1 представлен общий вид взаимодействующих механизмов гравитационного привода вала. На фиг. 2 - схематически вертикальный разрез колодцев с общим видом механизмов привода. На фиг. 3 - разрез колодцев и устроенная над ними эстакада с приводом. На фиг. 4 - емкость для воды с механизмом для открывания днища в положении "закрыто". На фиг. 5 - емкость для воды с механизмом для открывания днища в положении "открыто". На фиг. 6 - противовес с пружинным буфером. На фиг. 7 - упор-ограничитель подъема противовеса. На фиг. 8 - опрокидывающийся дозатор воды. На фиг. 9 - второй вариант устройства для сброса воды из емкости в колодец. На фиг. 10 - схема привода водяного насоса "живой силой". На фиг. 11 - схема варианта кольцевого энергоблока с насосной станцией. На фиг. 12 - емкость для воды на приводном валу без противовеса. На фиг. 13 - емкость для воды на приводном валу с противовесом. На фиг. 14 - схема выработки электроэнергии посредством привода вала через редуктор с емкостями без противовеса. На фиг. 15 - схема выработки электроэнергии с емкостями с противовесом и с устройством по сторонам вала двух механизмов с электрогенераторами. На фиг. 16 - схема выработки тепловой энергии аэродинамическим теплогенератором посредством привода вала с двумя емкостями без противовеса. На фиг. 17 - схема выработки тепловой энергии аэродинамическими теплогенераторами, устроенными с двух сторон вала привода. На фиг. 18 - разрез колодца с водой, устроенного в ша хтном стволе. На фиг. 19 - разрез части шахтного ствола с устройством над ним привода вала с емкостями, сбрасывающими безвозвратно воду в ша хту. На фиг. 20 - схема заполнения резервуара водой из реки с использованием принципа сообщающи хся сосудов. На фиг. 21 - разрез колодцев с емкостями, с устройством гидрогенератора. На фиг. 22 - облегченная складывающаяся емкость для проведения эксперимента. На фиг. 23 - облегченная емкость в момент сброса воды в колодец. На фиг. 24 - емкость, подвешенная на два троса. На фиг. 25 - весовой дозатор для воды и стопор емкости. Вид сбоку. На фиг. 26 - весовой дозатор-стопор. Вид сверху. На фиг. 27 - инерционный аккумулятор механической энергии с магнитной муфтой для привода вала маховика, работающего в герметически замкнутом корпусе, в котором искусственно создан вакуум. На фиг. 28 - разрез магнитной муфты. На фиг. 29 - разрез аэродинамического теплогенератора с магнитной муфтой для привода вала ротора, работающего в корпусе, в котором искусственно создано избыточное атмосферное давление воздуха. На фиг. 30 - вариант сброса воды емкостью со смещенным центром тяжести. На фиг. 31 - вид по стрелкам А-А в варианте сброса воды. На фиг. 32 - второй вариант весового дозатора воды и стопора емкости. Вид сбоку. На фиг. 33 - устройство шкивов вала привода, с использованием третьего шкива для предотвращения пробуксовки троса на двух др уги х. 4 29603 На фиг. 34 - магнитная подушка. Гравитационный привод вала (фиг. 1) содержит вал 1, устроенный на вспомогательных опорах 2 и основной опоре 3 посредством шарниров 4. На одной стороне вала 1 жестко закреплен шкив 5 противовеса, на другой шкив 6 емкости. На каждом шкиве жестко закреплен трос 7, таким образом, чтобы при вращении вала 1 трос одного шкива опускался вниз, а другого вверх и наоборот. Связь со взаимодействующими между собой механизмами привода вала 1 осуществлена посредством механизма блокировки 8, с переключателем 9 для вывода вала из блокировки на время обратного хода. Ме ханизм блокировки 8 подключен к редуктору 10 с переключателем 11 скорости. Редуктор 10, посредством фракционной или магнитной муфты 12 с переключателем 13 соединен с инерционным аккумулятором механической энергии 14. На фиг. 2 изображен вертикальный разрез колодцев, над которыми устроены взаимодействующие между собой механизмы привода. Преимущественно по форме цилиндрическая емкость 15 для воды подвешена на шкив 6 посредством троса 7, а противовес 16 подвешен на шкив 5. При этом, вес противовеса 16 больше веса порожней емкости 15, что дает возможность поднимать ее из нижнего положения в колодце в верхнее. В верхнем положении емкость 15 удерживается весовым дозатором-стопором. После наполнения ее водой до расчетного объема, срабатывает весовой дозатор-стопор и освобожденная емкость 15 под действием силы тяжести опускается вниз, поднимая противовес 16 вверх, одновременно вращая гравитационный привод вала 1. При достижении емкости 15 нижнего расчетного положения, срабатывает механизм сброса воды в колодец. Вес ее становится меньше веса противовеса 16 и она поднимается вверх, становится на стопор и заполняется водой для повторного цикла. В одном цикле работы привода, механизм блокировки 8 во время опускания емкости 15 находится в зацеплении с валом 1, а при подъеме (обратном ходе вала) выводится из зацепления переключателем 9. Переключателем 11 редуктора 10 и переключателем 13 муфты 12 регулируют взаимосвязь вала 1 с инерционным аккумулятором 14. Однако ручное управление приводом затруднительно и нецелесообразно и потому предусмотрено автоматическое управление приводов, используя многочисленные механические и электромагнитные схемы. Колодцы из железобетонных колец, или из другого материала устраивают по принципу сообщающи хся сосудов и монтируют в одном из них глубинный водяной насос 17, с электродвигателем 18, (фиг. 3). Резервуар 19 с дозатором воды 20 и другие механизмы привода устраивают над колодцем. Если на отведенном месте для строительства привода высокий уровень грунтовых вод, или тяжелый грунт для устройства колодцев и др., механизмы привода размещают на эстакаде 22. Для опускания и подъема емкости 15 строго по вертикали строят направляющую 23, которая может быть с одной стороны или с двух сторон. Днище 24 емкости 15 снабжено механизмом для сброса воды на расчетной отметке в колодце. Один из вариантов такого механизма показан на фиг. 4 и 5. Пружины 25, работающие на растяжение, крепят на нижней части корпуса емкости 15 и устраивают ограничители 26 открывания днища 24 с конусом 27, вершина которого обращена во внутрь емкости. На фиг. 6 изображен противовес 16 с пружинами 28, работающими на сжатие, которые выполняют роль пружинного буфера при достижении им верхнего положения до упора в ограничитель 29 (фиг. 7). В этот момент и сбрасывается вода из емкости 15 в колодец. Из физики известно, что согласно закона движения тел, произведение массы тела на скорость физическая величина, называемая импульсом, измеряемым в кг·м/сек. В момент упора пружинного буфера противовеса 16 в ограничитель 29 остановится и емкость 15 и противовес 16. Тогда сила, действующая на днище 24, преодолеет сопротивление пружин 25 и она откроется до упора в ограничитель 26, вода устремится вниз через щель, а конус 27 обеспечит полноту сброса ее в колодец. Пружины 25 возвратят днище в исходное положение. На фиг. 8 изображен дозатор, который использован для наполнения водой емкости 15 в равном объеме и через равный промежуток времени. Бачок, выполненный в показанной форме, устанавливают на шарнир "В". Левую его часть "А" уравновешивают правой частью "Б", так чтобы центр тяжести бачка находился несколько левее вертикали проходящей через шарнир "В". При заполнении бачка водой центр тяжести его будет перемещаться вправо, и когда он перейдет за вертикаль, бачок перевернется, и вода из него выльется (другой вариант дозатора описан ниже). Для сброса воды из емкости 15 в колодец упрощенный вариант (фиг. 9) системы "рукомойник". К днищу 24 крепят пружину 28, работающую на сжатие, верх которой упирается в держатель 30, а низ в конусный клапан 31. При достижении емкости 15 упора, устроенного внизу колодца, клапан 31 поднимается вверх и вода через щель сбрасывается в колодец. На фиг. 10 показана принципиальная схема использования устройства на случай отсутствия электроэнергии для привода механизма водяного насоса 17 и наполнения резервуара 19 водой, устроенного на эстакаде 22. На шкив 5 подвешен на трос 7 противовес 16, а на шкив 6 клеть 32 для человека. Вал 1 через механизм блокировки 8, редуктор 10 повышающий обороты, приводит во вращение инерционный аккумулятор механической энергии 14, который в свою очередь вращает механизм водяного насоса 17. И здесь, вес противовеса 16 больше веса клети 32, выполненной из легкого и прочного материала. Человек поднимается по лестнице 33 на эстакаду 22, входит в клеть, которая под силой его тяжести, медленно опускаясь вниз, приведет во вращение вал 1. После выхода из клети человека, противовес 16 поднимает клеть 32 в исходное положение. Несколько таких опусканий обеспечат наполнение водой резервуара 19. 5 29603 На фиг. 11 показана схема одного из многих возможных вариантов, по которому работает кольцевой энергоблок для выработки электроэнергии. Работающие генераторы 34 подают энергию в распределительное электрическое устройство через кольцевую сеть 35. Общий резервуар 19 наполняется водой насосной станцией 36. В колодцах 21 работают только емкость 15 и противовес 16. Вода из резервуара 19 подается в емкость через водопровод 37. Сообщающиеся каналы 38 соединены по кольцу с насосной 36. Насосная 39, показанная пунктиром как другой вариант, используется при заборе воды из водоема или реки 40, которая нагнетается в резервуар 19. Отработавшая вода, через сообщающиеся каналы 38 сбрасывается в водоем 40. Описанный пример конкретного выполнения гравитационного привода вала 1, в котором взаимодействуют самосбрасывающая воду емкость 15, противовес 16 и аккумулятор механической энергии 14, показывают сущность данного устройства и подтверждает возможность осуществления изобретения и его работоспособность. Однако, необходимо привести еще несколько примеров, которые подтверждают возможность достижения более высокого положительного эффекта. Так, замена противовеса 16 второй емкостью 15 (фиг. 12) повышает число циклов в час, и, следовательно, производительность. По этой схеме вес емкостей одинаков и потому затраты энергии на подъем противовеса исключаются и пауза между наполнением емкости сокращается до минимума, так как когда одна емкость сбрасывает воду в колодец, другая наполняется в это время водой. Использован вариант и одновременного опускания двух емкостей 15 и подъем их, после сброса воды, противовесом (фиг. 13). Здесь увеличивается мощность привода. На фиг. 14 показана схема работы вала 1 и 1-а, на, которых устроены в зацеплении малая цилиндрическая шестерня 41 и большая 42, образующие редуктор, повышающий обороты вала 1-а. Вращательное движение вала 1-а передается через механизм блокировки 8 инерционному аккумулятору 14 связанному с электрогенератором, установленным на основной опоре 3 (условно показана пунктиром). На фиг. 15 показано размещение механизмов с электрогенератором на опорах 3, устроенных по сторонам вала привода. На фиг. 16 - схема с подключенным аэродинамическим теплогенератором 43 для выработки тепловой энергии. На фиг. 17 - по обе стороны вала 1 подключены аэродинамические теплогенераторы. Этот перечень схем можно продолжить в други х вариантах. Известно, что в Донбассе более ста шахт закрыты по различным причинам. Использовать стволы ша хт для гравитационного привода вала 1 экономически выгодно. В основном готовый колодец 44 (фиг. 18) позволяет устроить привод вала по изображенной схеме, где работает емкость 15 с противовесом 16. Или, когда емкости 15 (фиг. 19) отработавшую воду сбрасывают в ша хту безвозвратно по стволу 45. Стало возможным использо вать отработавшую в промышленности загрязненную воду - сбрасывать в ша хту емкостями 15 привода вала 1. Это даст возможность вырабатывать электрическую и тепловую энергию и предотвратить загрязнение рек. На Украине более 15 тысяч рек и речушек. На фиг. 20 показана схема использования речной воды для привода вала 1. На определенном участке, рядом с рекой строят объект с приводом вала 1. На расчетном рассеянии вверх по реке от объекта устраивают водозаборник 46 и укладывают подводный трубопровод 47, по которому вода самотеком, по принципу сообщающихся сосудов, поступит в резервуар 19, устроенный на эстакаде 22. Позиция 48 показывает пунктиром минимальный уклон, при котором возможен подъем воды в резервуар 19. В холодное время года вода в трубопроводе 47, уложенном по дну реки, не замерзнет, а вывод трубы из реки по вертикали в резервуар 19 покрывают теплоизоляцией. На фиг. 21 изображена работа двух емкостей 15 в паре. Наполнение водой осуществляется из резервуара 19 с дозатором 49, через водопровод 50. Для использования воды из реки или водоема вода подается в резервуар 19 через водопровод 51, а сброс воды в реку или водоем - через трубу 52. Для более полного использования потенциальной энергии поднятой воды, в камере 53 устраивают гидротурбину 54 с гидрогенератором 55. Потенциальная энергия сбрасываемой емкостями 15 воды в колодец превращается в кинетическую энергию, которая при прохождении через турбину 54 передается рабочему колесу турбины и связанному с ним генератору 55. Дважды отработавшая вода в одном цикле, или поднимается насосом 17 в резервуар 19 или сбрасывается в реку или водоем через трубу 52. Для сокращения расходов, связанных с проведением экспериментальных работ используют емкость, выполненную упрощенно из недорогостоящего материала (фиг. 22), которая содержит верхнее кольцо 56, среднее 57, меньшего диаметра, днище 58, диаметром меньше среднего кольца 57. Кольца и днище крепят к конусообразной сетке 59, а два троса 7 к верхнему кольцу 56. Внутри сетки 59 размещают конусообразную емкость 60, выполненную из эластичного водонепроницаемого материала. Внизу колодца устраивают опору 61 с выступом 62 для полного освобождения емкости от воды. На фиг. 23 показан сброс воды в колодец упрощенной емкостью, которая складывается на опоре 61. Такая емкость выполняется и цилиндрической формы (фиг. 22 - показана пунктиром). Чтобы емкость 15, при опускании и подъеме не вращалась вокруг своей оси, используют два троса 7 (фиг. 24). Вместо изображенного выше на фиг. 8 опрокидывающегося дозатора воды, использован и весовой дозатор 63, работающий по принципу рычага и противовеса (фиг. 25 - вид сбоку, 26 - вид сверху). На опоре 64 и оси 65 шарнирно крепят рычаг 66, с упором 67, и на этой оси 65 шарнирно крепят рычаг 68 с весовым делением. Противовес 69 свободно перемещается по рычагу 68. На нужной весовой отметке противовес фиксируют стопо 6 29603 ром 70. На емкости 15 (фиг. 24) в верхней ее части жестко с двух сторон крепят зацепы-стопора 71, а дозаторы 63 вверху колодца (фиг. 21 условно показано только с одной стороны). В верхнем положении емкость 15 удерживается весовым дозатором 63 посредством зацепа-стопора 71. Как только емкость 15 наполнится водой до определенного веса, рычаги 66 упором 67 поднимут противовесы 69 рычагом 68 с весовым делением. И в то время зацепы-стопора 71 выйдут из зацепления, и емкость начнет опускаться вниз. После сброса воды в колодец, емкость 15 поднимаясь вверх, поднимет зацепом 71 рычаг 66 и остановится, когда зацеп 71 окажется несколько выше рычага 66. Рычаг 66 займет исходное положение, так как его вес больше веса опоры 67. Емкость 15, с началом наполнения ее водой опустится вниз и застопорится на весовом дозаторе 63. Когда она наполнится водой до расчетного объема, сработает весовой дозатор 63, зацепстопор 71 выйдет из зацепления и емкость освободится от удержания ее в верхнем положении. Стрелки соединенные пунктирной линией показывают участок рычага 66, на котором емкость 15 удерживается вверху зацепом 71. Если передать большие скорости вращения в камеру с высоким вакуумом то можно раскрутить в этой камере вал до сотен тысяч оборотов в минуту, при этом вал будет вращаться многодневно, так как в такой герметичной камере исключено трение вала о воздух [11]. Известная схема магнитного привода [11] разрешает эту проблему, и эта схема использована для вращения маховика аккумулятора, но не с целью раскручивания его до таких высоких оборотов, так как маховик в данном устройстве подкручивается регулярно и через короткие паузы, исчисляемые секундами, а с целью повышения КПД устройства привода в целом. На фиг. 27 и 28 изображен маховик аккумулятора 14 в герметичной камере 72, в которой создан вакуум через клапан 73. Вал 74 маховика 14 устраивают на шарнирах 4 в корпусе 75 из немагнитного металла, например, из нержавеющей стали. На этот же вал жестко крепят ведомую магнитную полумуфту 76 с магнитами 77. Корпус 75 крепят к камере 72 и герметизируют места крепления. Ведущую магнитную полумуфту 78 с магнитами 79 жестко крепят к валу 80 и через шарнир 4 соединяют с фрикционной или магнитной муфтой 81, посредством разъемной муфты 82. Вал 83 подключают к механизму вала гравитационного привода. Левая сторона устройства выполняется аналогично правой и используется для привода механизма вращательного движения через муфту 82. Работает магнитный привод следующим образом. Шесть постоянных магнитов (фиг. 27, 28) 79, равномерно расположенных по периметру ведущей полумуфты 76 обеспечивают передачу крутящего момента с достаточно высоким КПД. Магниты в форме пластин размером 20х12х116 мм обеспечивают вращение смесителей в промышленных реакторах объемом до 6 м 3. И еще пример. Магнитный редуктор установленный в смесителе работает под давлением 100 атмосфер. Ранее только на преодоление трения в сверхплотных уплотнениях теряли 25 кВт мощности, затрачиваемой на вращение вала смесителя. От использования редуктора потери мощности снизились до одного кВт. Для выработки тепловой энергии, посредством гравитационного привода вала, использован известный аэродинамический теплогенератор 12 (фиг. 29). Статор 84 представляет собой герметически замкнутый корпус, внутри которого размещен на шарнирах 4 ротор 85. Внутри ста тора 84 через впускной клапан 86 искусственно создано избыточное атмосферное давление воздуха. Статор снабжен выпускным клапаном 87 и предохранительным 88. Механизм передачи вращательного движения ротору 85 заключен в герметически замкнутый корпус 89, выполненный из немагнитного материала, жестко закреплен к торцу статора 84. Корпус 89 и корпус 90, обеспечивающий работу шарнира 4 в герметически замкнутом объеме, жестко устроен на опорах. Ведомую полумуфту с магнитами 77 и ведущую с магнитами 79 разделяет торец корпуса 89 с зазором. Разъемная муфта 82 с теплоизоляционной прокладкой между разъемом, соединяет ведомую полумуфту с валом ротора 85 и одновременно способствует снижению теплопередачи полумуфте тепла от нагретого вала ротора. 85. Вал ведущей полумуфты выведен через шарнир 4 к механизму гравитационного привода вала. При вращении ротора 85 на малых оборотах, в условиях избыточного атмосферного давления воздуха в замкнутом объеме, интенсивно выделяется тепло за счет трения между слоями воздуха и в пограничном слое со стенками ротора и статора. Диапазон температур может достигать 1000°С и более и ограничен только температурой плавления материала, из которого изготовлен теплогенератор. Без нарушения известных термодинамических принципов генератор работает за пределом цикла Карно и КПД его близок к единице. В известном аэродинамическом теплогенераторе неподвижный статор устроен внутри корпуса вращающегося ротора. Неподвижность статора обеспечена за счет смещения центра его тяжести. Использование магнитного привода для вращения ротора, позволило изменить конструкцию теплогенератора. Как известный, так и описанный, теплогенераторы могут работать по схеме: - гравитационный привод вала - аккумулятор механической энергии - теплогенератор - паровой котел паровая турбина - электрогенератор или другой механизм. Для сброса воды емкостью 15 (фиг. 30, 31) подвешенной на двух тросах 7, закрепленных на шарнирах 91, используют приспособление 92, устроенное на днище емкости, которое позволяет опрокидываться ей на оси 93, закрепленной в колодце на шарнирах 94. По изображениям видно, что шарниры 91 и место посадки емкости 15 на ось 93 несколько смещены от ее оси, а само приспособление 92, с определенным весом, смещено на расстояние, достаточное для удержания наполненной или порожней емкости строго по вертикали. Другой вариант весового дозатора для воды и стопора емкости (фиг. 32) содержит опору 64, ось 65, малый рычаг 66 и большой 68 с весовым 7 29603 делением, на котором свободно перемещается противовес 69 с фиксатором 70. Стопор 95 емкости 15 поворачивается на оси 65 до нижнего упора 97, когда емкость находится на стопоре во время наполнения ее водой, и до верхнего 98, когда емкость поднимается снизу ввер х. Противовес 96 возвращает стопор 95 до упора 97. Работа такого весового дозатора-стопора аналогична работе весового дозатора изображенного на фиг. 25. Значительное место в устройстве занимает трос 7, от которого зависят надежность эксплуатации привода. Преимущественно принят стальной гибкий трос, зарекомендовавший себя своей износостойкостью в работе грузоподъемных машин. Для обеспечения большей износостойкости, трос предохраняют от ржавчины снаружи и, что важно, и изнутри напылением на него алюминиевого порошка [13]. Возможно, в приводе будет использован и капроновый трос, отличающийся высокой прочностью. Даже после длительной эксплуатации выдерживает нагрузку в десятки, и даже сотни тонн. Однако, надежно завязать узел из капрона невозможно. Известно, что капроновый узел, завязанный в горячей воде, схватывается намертво [14]. Эта рекомендация может быть использована в приводе. Для небольшой мощности гравитационного привода вала можно использовать зубчатый ремень с двухсторонними зубьями. Прочность его характеризуется тем, что при 10.000 об/мин. такой ремень может передать мощность 300 кВт и выше [15]. На фиг. 33 показана схема расположения шкивов 5 и 6 со шкивом 100 для натяжки троса 7 с целью предотвращения пробуксовки при работе двух емкостей 15. На фиг. 34 изображена схема магнитов 101, расположенных одноименными полюсами напротив друг друга. В таком положении взаимоотталкивания они могут заменить пружины 6, работающие на сжатие, которые использованы в качестве буфера в противовесе 16 (фиг. 6). Приведенные примеры конкретного выполнения показывают возможность решить техническую задачу использованием несложных механических вспомогательных устройств и приспособлений в приводе, если нет известных (в данном случае для автора) други х более приемлемых. Вал гравитационного привода при опускании емкости вниз вращается в одну сторону, а при подъеме в обратную. Поэтому использован механизм блокировки 8 с переключателем 9 для вывода из блокировки на время обратного хода (фиг. 1). Такие блокираторы работают на грузоподъемных и други х машинах. Известно устройство для выработки электроэнергии в трюме грузового судна от попеременного крена на борт. Для маховика предусмотрены две попеременно работающие обгонные муфты, которые обеспечивают вращение вала в одну сторону [10]. При выполнении гравитационного привода можно использовать обгонные муфты для одностороннего вращения вала, хотя крайней необходимости в этом нет. Короткие паузы между рабочим ходом емкости обеспечивают подкрутку маховика в достаточной мере. Главное для конкретного выполнения привода - точность и аккуратность должны быть непременным условием и потому нельзя допустить небрежное выполнение ни простых ни, тем более, сложных деталей и узлов. При проектировании и строительстве объекта обязательно будут найдены более совершенные конструктивные решения в схеме взаимодействующи х механизмов и в управлении приводом, преимущественно автоматическим. Первый объект строится экспериментальным и потому его проектная мощность может быть, например 20 т/час, рабочий ход емкости - 10 метров. В примерах конкретного выполнения на стр. 8 описания сказано, что связь со взаимодействующими между собой механизмами привода вала 1 осуществлена посредством механизма блокировки 8, с переключателем 9 для вывода из блокировки, на время обратного хода (фиг. 1). И на стр. 6 описания, со ссылкой на источник информации [10], сказано об использовании в приводе известной обгонной муфты. В данном объекте автор использует механизм собственной разработки, который возможно окажется более приемлемым в техническом решении задачи. Ме ханизм блокировки 8 (фиг. 35) содержит ведущую полумуфту 102, закрепленную на шлипах 103 вала 1, или на резьбе 105, или на шпонке 106, или закрепленную посредством болтов через отверстия 107, к фланцу оси 104. Передача вращательного движения осуществлена посредством больших плеч 108, шарнирно закрепленных на осях 109. Упор 110 малого плеча 111 жестко закреплен к ведущей полумуфте 102. Ограничители вращения на оси 109 больших плеч 108 выполнены в трех вариантах. По первому - используют пружину 112, работающую на сжатие, по второму - пружину 113, работающую на растяжение и пружину 114, работающую на изгиб. Ведомая полумуфта 115 (фиг. 35) закреплена на вал 116 (фиг. 36) таким же способом как и ведущая 102 и содержит зацепы 117, число которых может быть более двух или четырех (показано пунктиром). На фиг. 36 показан блокиратор на шарнирах 118 в сборе, устроенный на опорах 119. Вращательное движение вала 1 гравитационного привода передается через разъемную муфту 120 и через такую же муфту вращательное движение передается механизму аккумулятора механической энергии. На фиг. 37 в аксонометрической проекции показан фрагмент узла механизма блокировки (обгонной муфты). В цикле работы привода, вал 1 совершает вращательное движение в одну из сторон при рабочем ходе, устанавливается при сбросе воды в колодец, а в исходное положение возвращается при обратном вращении вала и снова останавливается при наполнении емкости водой. При этом, ведомая полумуфта 115 вращается только в одну сторону, а с уменьшением числа оборотов вала 8 29603 подкручивается ведущей полумуфтой 102 следующим образом. Рассматривается работа плеча 108 и зацепа 117 по первому варианту, в котором использована пружина 112, работающая на сжатие. При рабочем ходе вала 1, ведущая полумуфта 102, вращаясь по часовой стрелке, вводит в зацепление большое плечо 108 с зацепом 117, а малое плечо 111 с упором 110. Одновременно в такое же зацепление входят и остальные плечи, которые и приведут во вращение вал маховика 14 аккумулятора механической энергии. При остановке вала 1, на время сброса воды в колодец, остановится и ведущая полумуфта 102. Набравший обороты маховик 14 продолжает вращаться вместе с ведомой полумуфтой 115, которая обогнав ведомую, зацепом 117 повернет большое плечо 108 до упора в пружину 112 и таким образом выйдет из зацепления с ведущей полумуфтой 102. (Ограниченный поворот плеча показан пунктиром). Для плавности поворота, плечо и зацеп выполнены с закруглением. Пружина 112 рассчитана на сжатие, достаточное для возврата плеча, примерно на половину расстояния до первоначальной рабочей позиции. Это позволяет зацепу 117 при вращении только подталкивать большое плечо 108 к пружине 112, несколько сжимая ее при этом, выступающая закругленная часть плеча 108 обеспечивает ввод в зацепление с зацепом 117 при обгоне ведущей полумуфты 102 ведомой 115. Такой обгон наступает во время подкрутки раскрученного маховика 14. При обратном вращении вала полумуфты не могут войти в зацепление и это видно по изображению на фиг. 35, 37. После отдачи механизму вращательного движения, части накопленной энергии маховиком 14, он теряет обороты и наступает повторный цикл подкрутки маховика. Паузу между началами рабочего хода вала определяют опытным или расчетным путем. Точная выдержка паузы обеспечивается регулятором наполнения емкости 15 водой из резервуара 19 и весовым дозатором (фиг. 25, 32). Регулятор выдержки паузы (фиг. 38) содержит трубу 121 соединенную с резервуаром 19 с одной стороны, а с другой с вертикальным цилиндром 122, в котором размещена с зазором заслонка 123, в виде поршня, с винтом 124, проходящим через плашку 125 с резьбой. Поворотом штурвального колеса 126 устанавливают требуемое сечение канала для истечения объема воды за определенное время. Диск 127 укажет по рассчитанной шкале 128 время наполнения емкости водой. Кран 129 открывается и закрывается рычагом 130 закрепленным на оси 131. Поворот плеча 132 ограничен упором 133. Противовес 134, шарнирно закрепленный на оси 135 (крепление может быть и жестким) обеспечивает закрытое положение крана. При подъеме емкости 15 вверх, упор устроенный на емкости поднимает противовес 134 вверх и кран открывается, а после наполнения емкости водой, срабатывает весовой дозатор (фиг. 25, 32), емкость опускается и кран 129 под действием противовеса 134 закрывается. Для поддержания в резервуаре 19 постоянного уровня воды и, следовательно, постоянного ги дростатического давления, резервуар снабжен поплавковым разрывателем электроцепи электродвигателя водяного насоса. В камере 136, устроенной по принципу сообщающи хся сосудов, размещен поплавок 137. нижний контакт 138 шарнирно закреплен на оси 139 и удерживается в замкнутом контакте противовесом 140 с верхним контактом 141. Если уровень воды в резервуаре 19 поднимется выше допустимого (вал привода по какойлибо причине остановился) поплавок 137 поднимет противовес 140 вверх, контакты разорвутся и электродвигатель насоса остановится. Четвертый вариант устройства емкости для воды. Емкость для воды в приводе вала занимает существенную роль и потому использована многовариантность технического решения. На фиг. 39 изображена емкость 15, которую можно назвать и контейнером, подвешена на два троса 7 проходящими с зазором через ограничитель 142. Концы троса 7 жестко закреплены к отдельно выполненному днищу 143. В подвешенном состоянии, днище под тяжестью цилиндра емкости прижато к нижней ее части 145 и по периметру днища и в нижней части цилиндра устроены прокладки 144 для обеспечения герметичности. Подставка 146 жестко закреплена к низу емкости деталями 147. На фиг. 40 показан вид снизу на емкость, на фиг. 41 показан момент сброса воды в колодец при нахождении емкости на опоре 148 с отверстиями 149 для стока воды (фиг. 42). Опора 148 устроена внизу колодца на перекладине 150, которая может быть выполнена в виде крестовины. При подъеме емкости днище 143 закрывается. Использование данного устройства, по сравнению с прототипом, позволяет резко повысить КПД гравитационного привода вала аккумулятора механической энергии и, вместе с этим, повысить выработку электрической и тепловой энергии экологически чистым способом. Несложная конструкция взаимодействующи х механизмов привода дает возможность без особых затрат строить и эксплуатировать ее на промышленных и сельскохозяйственных объектах, в том числе на транспорте и электросвязи, на фермерских участках, расположенных вдали от линии электропередач и на многих других объектах. Например. Сократить расходы на каждое пуске энергоблоков мощностью в сотни мегаватт, или снизить потребляемую мощность электроэнергии при пуске высокопроизводительного компрессора и тем самым ежегодно экономить сотни тысяч кВт электроэнергии. Такое утверждение о возможности осуществить тяжелый и дорогостоящий пуск мощных энергоблоков и компрессоров обосновано следующим. В описании сущности изобретения приведена характеристика винтового глубинного насоса ВН-18х30, производительностью 20 м 3/час, мощность 3,5 кВт и указано, что такого типа насосы изготавливают производительностью 200 литров в секунду, или 3600 сек. х 200=720 тонн/час. Пример нижеприведенного расчета взят из источника информации [3], в котором требуется оп 9 29603 ределить мощность двигателя к насосу производительностью Q=540 т/час или 150 литров в сек., если геометрическая высота всасывания Н ГВ= =3,0 м, потери напора на всасывании hПВ=0,9 м, на нагнетании hПМ=7,2 м. Полный КПД насоса 0,83, высота подъема воды 65 метров, удельный вес воды м 3=1000 кг. Решение. 1. Полный напор насоса Н=3+0,69+7,2+65=76,1 м. 2. Мощность на валу насоса 1000 × 0,15 × 76,1 = N = 135кВт . 102 × 0,83 3. Мощность электродвигателя с учетом пускового момента NДВ=КN=1,05·135=142 кВт. Таким образом, при производительности насоса с электродвигателем мощностью 142 кВт, за один час поднята вода весом 540 тонн на высоту 65 метров. Однако, оптимальная высота подъема воды для данного устройства 15-20 м, при рабочем ходе емкости с водой на глубину 10-15 м. При таком условии снижается и требуемый напор и мощность электродвигателя, которая не будет превышать 50-55 кВт/час. При этом, число циклов за один час при очередном опускании двух емкостейс грузом воды на рабочую глубину 10-15 метров составит 60. Это число циклов получено при заданном условии, когда в исходном положении первая емкость находится вверху колодца, а вторая внизу, причем вес порожних емкостей одинаков. В колодцах и в резервуаре по 12 м 3 воды. Этот объем обеспечивает работу привода по замкнутому циклу: колодец - резервуар - емкость колодец. Время наполнения емкости водой - 25 сек, рабочего хода - 10 сек, сброса воды в колодец 25 сек. За 60 сек. каждая емкость совершит до 1/2 цикла и полный цикл пройдет за 60 сек. Отсюда 3600 сек. : 60=60 замкнутых циклов, которые обеспечат привод вала опусканием груза 9 тонн за одну секунду с ускорением под нагрузкой на глубину рабочего хода 10-15 метров. (540 тонн : 60 циклов = 9 тонн). Вращающее действие вала привода характеризуется произведением модуля силы на ее плечо и называется моментом силы относительно оси вращения. М=Fd, где F - сила, d - плечо. Шкив вала привода выполняют диаметром в соответствии с расчетным плечом. Первое опускание груза приведет вал в медленное вращение, а последующее опускания раскрутят его до расчетных оборотов и затем последуют только подкрутки вала привода и вала маховика аккумулятора. В примерном расчете преднамеренно принят такой высокопроизводительный насос, чтобы показать возможность использования привода для пуска мощных энергоблоков, компрессоров и других механизмов. Такой насос будет использован для блока из трех таких приводов, или большего числа, как это показано на фиг. 11 с изображением кольцевого энергоблока. Очевидна возможность многовариантного решения задач путем использования различных по мощности насосов, различных по энергоемкости маховиков аккумулятора, различных передаточных механизмов, в том числе магнитных муфт и редукторов, а также автоматических схем управления приводом. По материалам данного устройства к графическим изображениям, проектно-конструкторское бюро может разработать рабочие проекты привода для Донецкого угольного бассейна, с использованием стволов шахт, выведенных из эксплуатации (фиг. 18, 19). Проект необходим и для сушки вентилятором зерновых, хранящихся на элеваторах и для фермеров, участки которых расположены вдали от линии электропередач (фиг. 10). Использование многочисленных рек, также может заинтересовать проектировщика возможностью исключить насос резервуара из взаимодействующи х механизмов привода (фиг. 20). Из источников массовой информации известно, что в Украине с 1-го января 1996 г. внедряется приставка многотарифной системы для учета потребляемой электрической и тепловой энергии в ночное время. При использовании в указанное время энергии, плата за нее снижается в 10 раз. Данный гравитационный привод может быть использован для накопления потенциальной энергии воды в ночное льготное время, чтобы потом использовать ее в дневное время и особенно в часы пик. Изложенное, еще раз доказывает соответствие критерию изобретения "положительный эффект", который может быть значительно выше, если использовать энергию, вырабатываемую в ночное время атомными электростанциями. Источники информации 1. Г. Воронков. Электричество в мире химии. М.: Знание, 1987. - С. 107-108. 2. А.с. СССР, № 1206474, МКИ F03D9/00, БИ № 3, 1986 г. (прототип). 3. Л.А. Цыбин, И.Ф. Шанаев. Гидравлика и насосы. - М.: Высшая школа, 1976. - С. 250, 251. 4. Журнал ИР, № 4, 1972 г. Н. Гулия. Стройте маховичные двигатели. - С. 34-36. 5. Журнал ИР, № 6, 1989 г. Инженерное обозрение. -С. 12. 13. 6. Журнал ИР, № 4, 1991 г. Н. Гулия. Третий вариант нелишний. - С. 27. 7. Журнал ИР, № 8, 1989 г. Предлагаем маховичный двигатель. - С. 19. 8. Журнал ИР, № 1, 1988 г. Идеи и решения. С. 7. 9. Журнал ИР, № 9, 1989 г. Идеи и решения. С. 16. 10. Журнал ИР, № 3, 1991 г. Корабль с подзарядкой. - С. 14. 11. Журнал ИР, № 8, 1990 г. Вместо редуктора. - С. 12, 13. 12. Заявка в Патентное Ведомство Украины от 20.04.1995 г. под названием "Аэродинамическая энергоустановка с приводом". Автор Н.А. Четвертнов. Заявка получена НДЦПЕ 08.06.1995 г. 13. Журнал ИР, № 3, 1972 г. Упрочнение каната. - С. 36. 14. Журнал ИР, № 6, 1972 г. Гордиев узел. С. 29. 15. Журнал ИР, № 10, 1991 г. Ремень с зубьями. - С. 15. 16. И.К. Кикоин, А.К. Кикоин. Физика 8. - М.: Просвещение, 1986 г. Кинематика, динамика, законы сохранения в механике. 10 29603 Фиг. 1 Фиг. 3 Фиг. 2 11 29603 Фиг. 4 Фиг. 6 Фиг. 5 Фиг. 7 Фиг. 8 Фиг. 9 Фиг. 11 Фиг. 10 12 29603 Фиг. 12 Фиг. 13 Фиг. 14 Фиг. 15 Фиг. 16 Фиг. 17 Фиг. 20 Фиг. 18 Фиг. 19 13 29603 Фиг. 24 Фиг. 21 Фиг. 25 Фиг. 22 Фиг. 23 Фиг. 26 14 29603 Фиг. 27 Фиг. 28 Фиг. 29 Фиг. 30 Фиг. 31 15 29603 Фиг. 34 Фиг. 33 Фиг. 32 Фиг. 35 Фиг. 36 Фиг. 37 16 29603 Фиг. 38 Фиг. 39 Фиг. 41 Фиг. 40 Фиг. 42 17 29603 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 18
