Металева упаковка

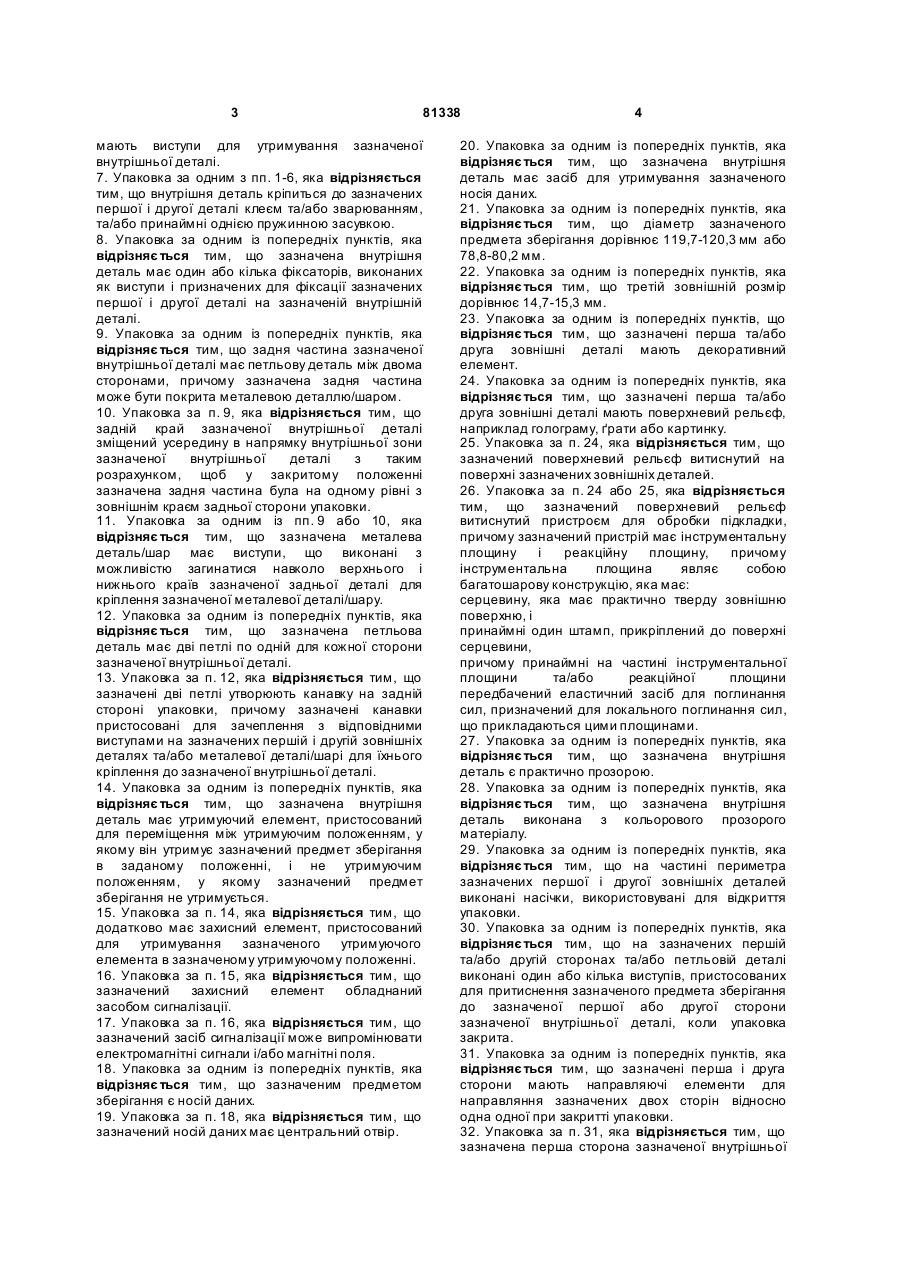

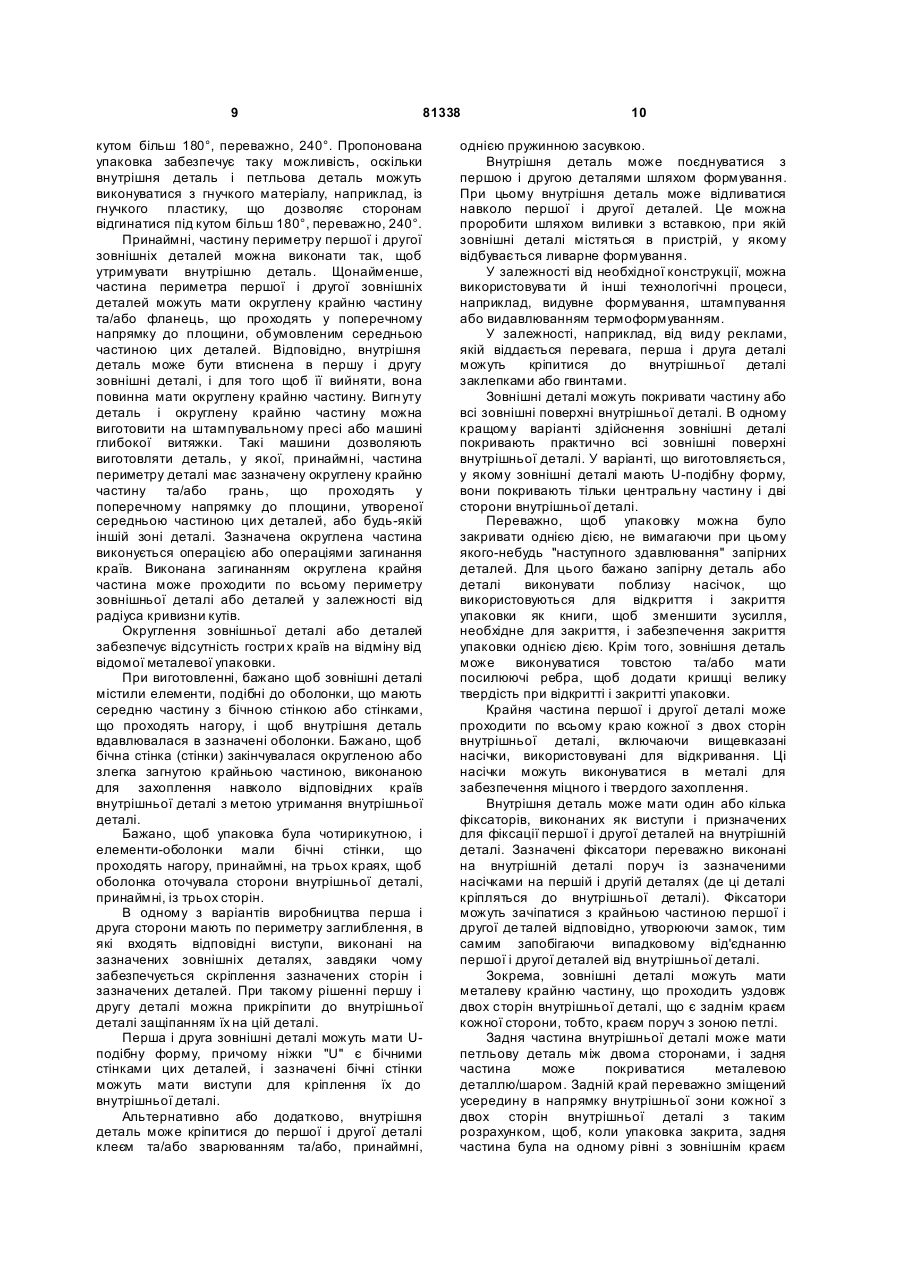

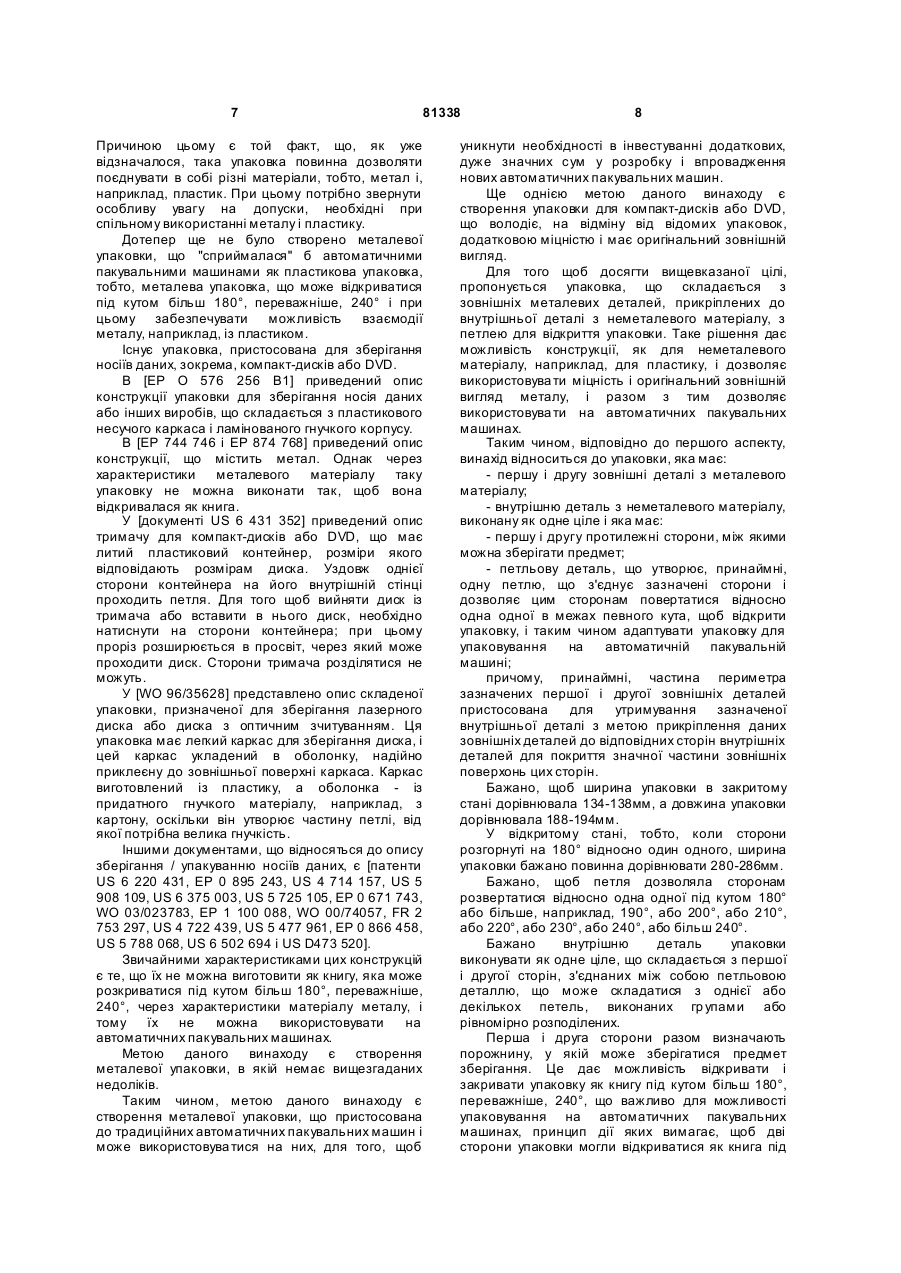

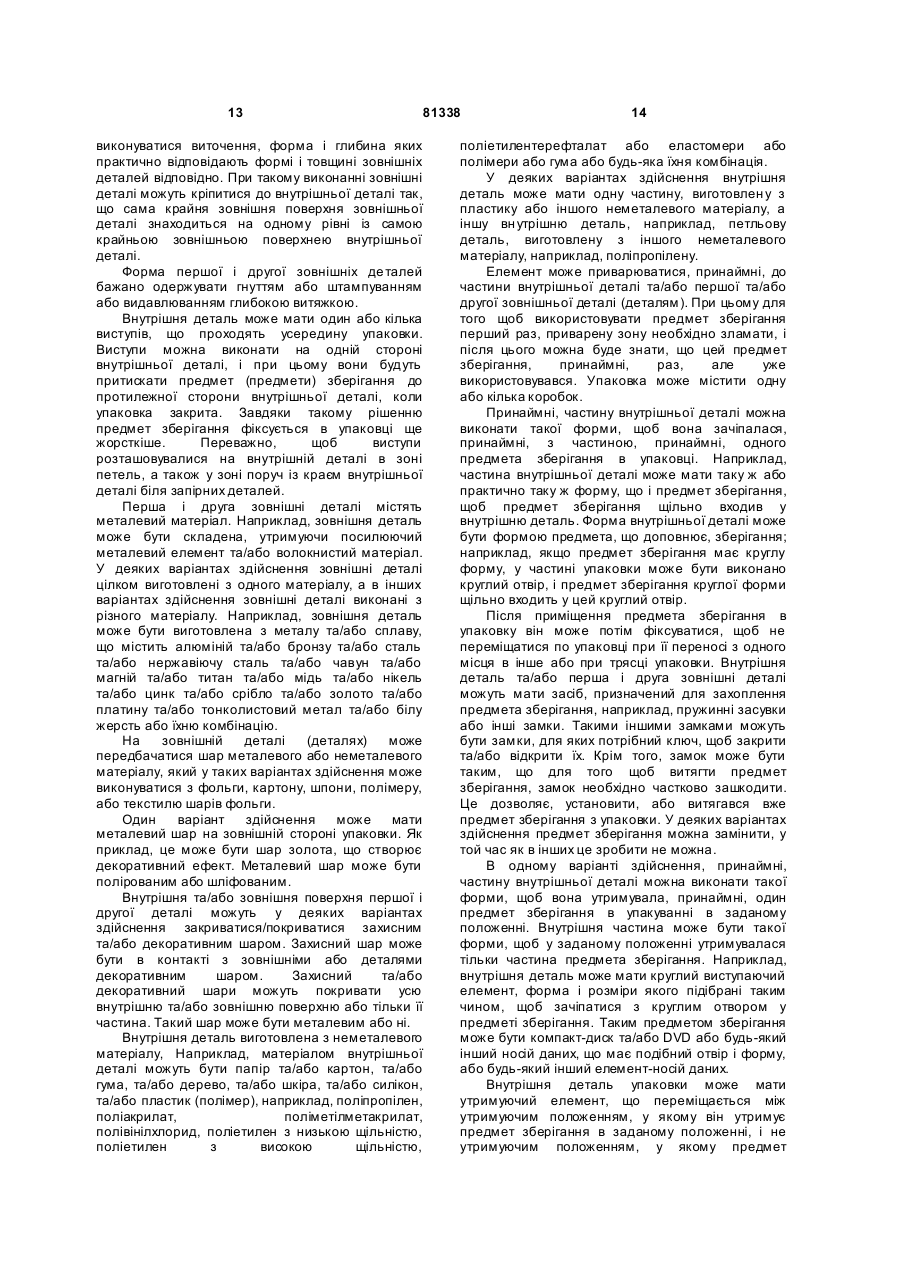

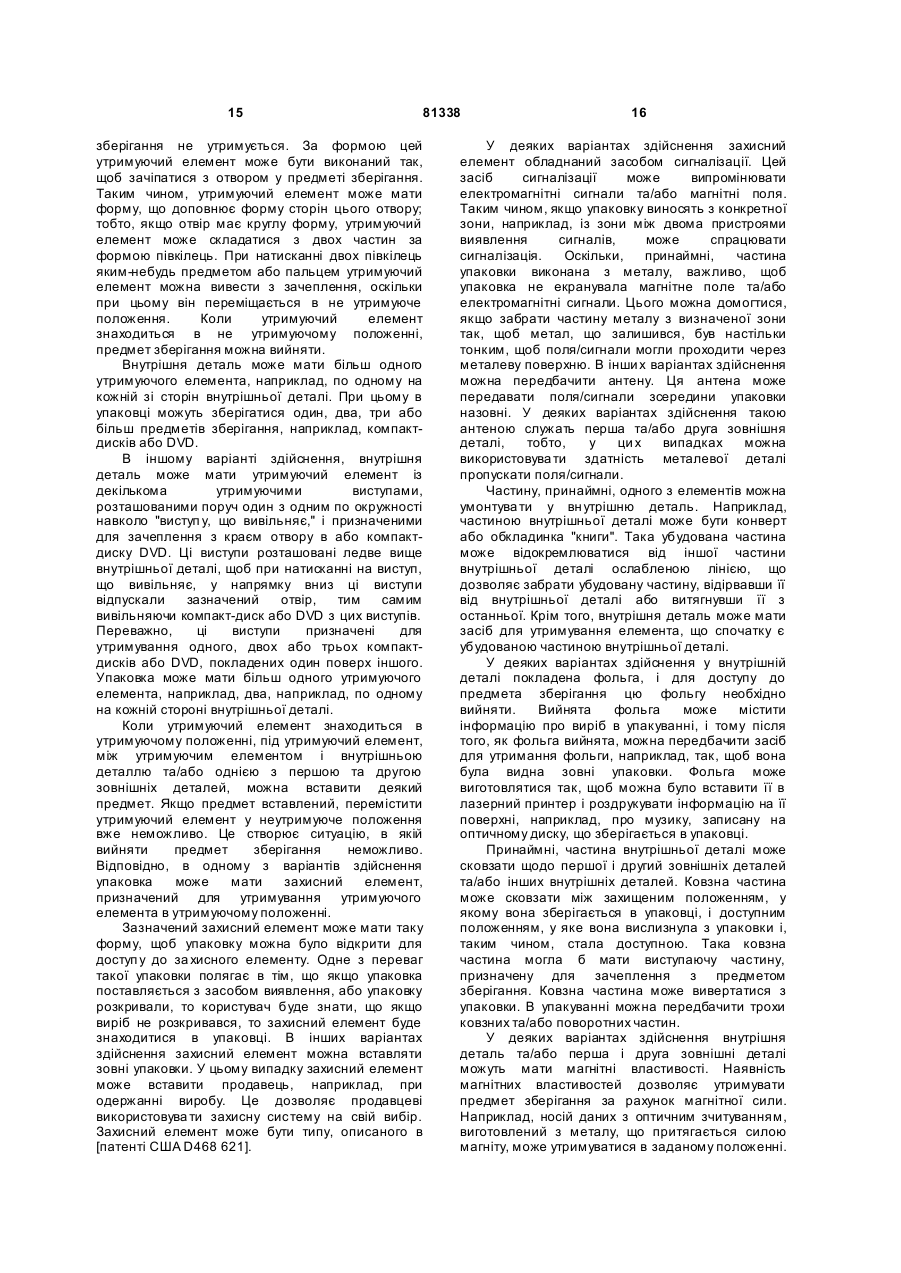

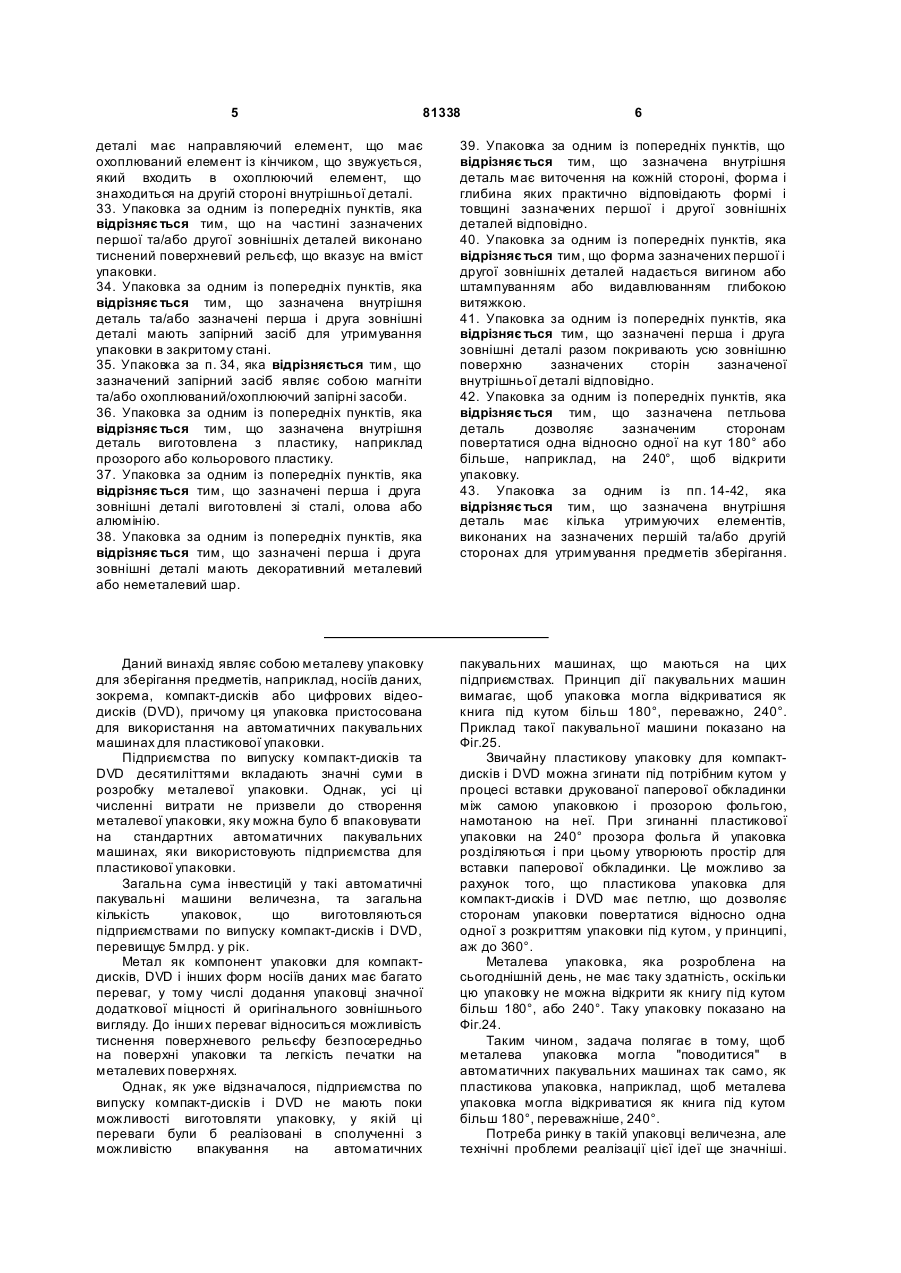

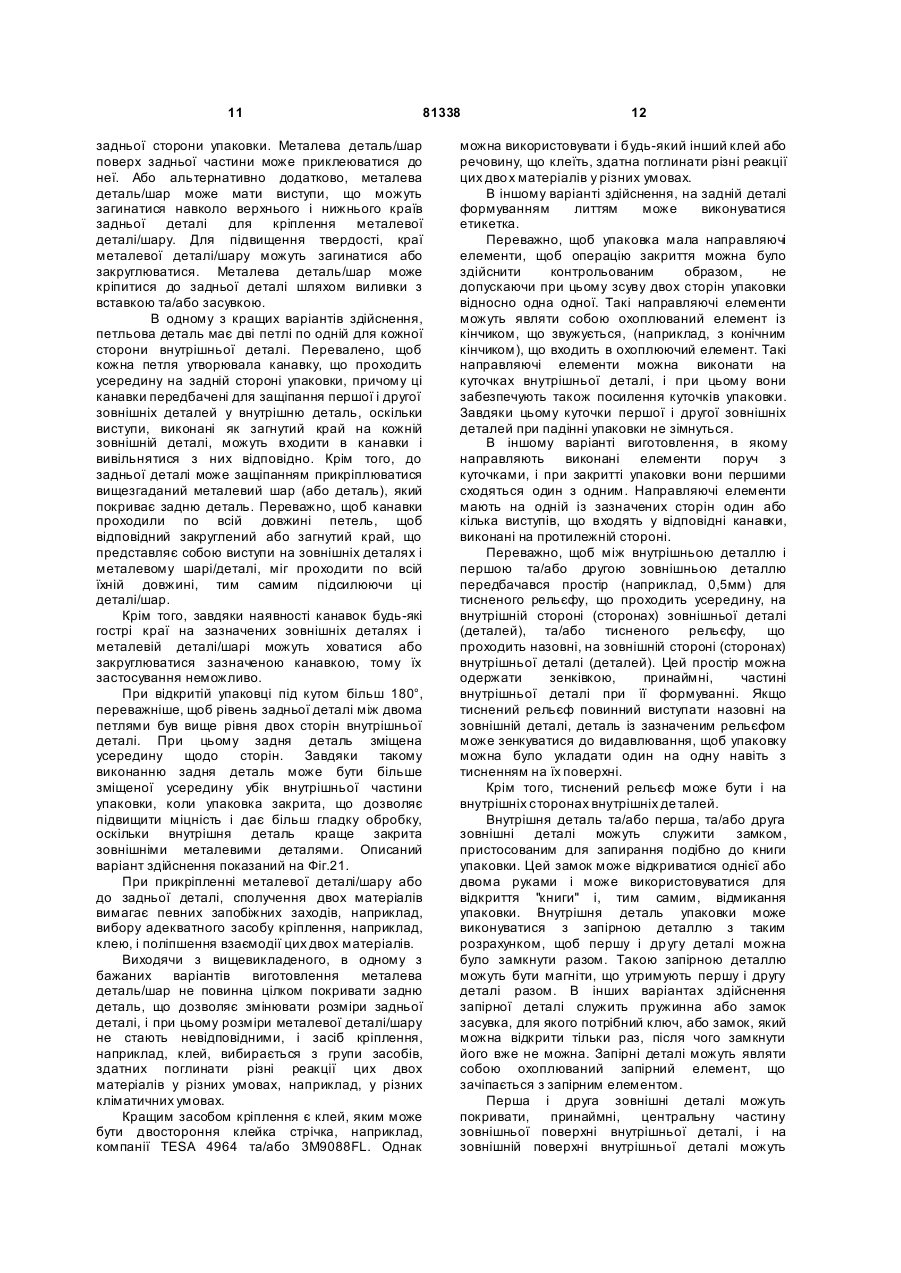

1. Упаковка, яка має: першу і другу зовнішні деталі з металевого матеріалу; 2 (19) 1 3 81338 мають виступи для утримування зазначеної внутрішньої деталі. 7. Упаковка за одним з пп. 1-6, яка відрізняється тим, що внутрішня деталь кріпиться до зазначених першої і другої деталі клеєм та/або зварюванням, та/або принаймні однією пружинною засувкою. 8. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена внутрішня деталь має один або кілька фіксаторів, виконаних як виступи і призначених для фіксації зазначених першої і другої деталі на зазначеній внутрішній деталі. 9. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що задня частина зазначеної внутрішньої деталі має петльову деталь між двома сторонами, причому зазначена задня частина може бути покрита металевою деталлю/шаром. 10. Упаковка за п. 9, яка відрізняється тим, що задній край зазначеної внутрішньої деталі зміщений усередину в напрямку внутрішньої зони зазначеної внутрішньої деталі з таким розрахунком, щоб у закритому положенні зазначена задня частина була на одному рівні з зовнішнім краєм задньої сторони упаковки. 11. Упаковка за одним із пп. 9 або 10, яка відрізняє ться тим, що зазначена металева деталь/шар має виступи, що виконані з можливістю загинатися навколо верхнього і нижнього країв зазначеної задньої деталі для кріплення зазначеної металевої деталі/шару. 12. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена петльова деталь має дві петлі по одній для кожної сторони зазначеної внутрішньої деталі. 13. Упаковка за п. 12, яка відрізняється тим, що зазначені дві петлі утворюють канавку на задній стороні упаковки, причому зазначені канавки пристосовані для зачеплення з відповідними виступами на зазначених першій і другій зовнішніх деталях та/або металевої деталі/шарі для їхнього кріплення до зазначеної внутрішньої деталі. 14. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена внутрішня деталь має утримуючий елемент, пристосований для переміщення між утримуючим положенням, у якому він утримує зазначений предмет зберігання в заданому положенні, і не утримуючим положенням, у якому зазначений предмет зберігання не утримується. 15. Упаковка за п. 14, яка відрізняється тим, що додатково має захисний елемент, пристосований для утримування зазначеного утримуючого елемента в зазначеному утримуючому положенні. 16. Упаковка за п. 15, яка відрізняється тим, що зазначений захисний елемент обладнаний засобом сигналізації. 17. Упаковка за п. 16, яка відрізняється тим, що зазначений засіб сигналізації може випромінювати електромагнітні сигнали і/або магнітні поля. 18. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначеним предметом зберігання є носій даних. 19. Упаковка за п. 18, яка відрізняється тим, що зазначений носій даних має центральний отвір. 4 20. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена внутрішня деталь має засіб для утримування зазначеного носія даних. 21. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що діаметр зазначеного предмета зберігання дорівнює 119,7-120,3 мм або 78,8-80,2 мм. 22. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що третій зовнішній розмір дорівнює 14,7-15,3 мм. 23. Упаковка за одним із попередніх пунктів, що відрізняє ться тим, що зазначені перша та/або друга зовнішні деталі мають декоративний елемент. 24. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначені перша та/або друга зовнішні деталі мають поверхневий рельєф, наприклад голограму, ґрати або картинку. 25. Упаковка за п. 24, яка відрізняється тим, що зазначений поверхневий рельєф витиснутий на поверхні зазначених зовнішніх деталей. 26. Упаковка за п. 24 або 25, яка відрізняється тим, що зазначений поверхневий рельєф витиснутий пристроєм для обробки підкладки, причому зазначений пристрій має інструментальну площину і реакційну площину, причому інструментальна площина являє собою багатошарову конструкцію, яка має: серцевину, яка має практично тверду зовнішню поверхню, і принаймні один штамп, прикріплений до поверхні серцевини, причому принаймні на частині інструментальної площини та/або реакційної площини передбачений еластичний засіб для поглинання сил, призначений для локального поглинання сил, що прикладаються цими площинами. 27. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена внутрішня деталь є практично прозорою. 28. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена внутрішня деталь виконана з кольорового прозорого матеріалу. 29. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що на частині периметра зазначених першої і другої зовнішніх деталей виконані насічки, використовувані для відкриття упаковки. 30. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що на зазначених першій та/або другій сторонах та/або петльовій деталі виконані один або кілька виступів, пристосованих для притиснення зазначеного предмета зберігання до зазначеної першої або другої сторони зазначеної внутрішньої деталі, коли упаковка закрита. 31. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначені перша і друга сторони мають направляючі елементи для направляння зазначених двох сторін відносно одна одної при закритті упаковки. 32. Упаковка за п. 31, яка відрізняється тим, що зазначена перша сторона зазначеної внутрішньої 5 81338 6 деталі має направляючий елемент, що має охоплюваний елемент із кінчиком, що звужується, який входить в охоплюючий елемент, що знаходиться на другій стороні внутрішньої деталі. 33. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що на частині зазначених першої та/або другої зовнішніх деталей виконано тиснений поверхневий рельєф, що вказує на вміст упаковки. 34. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена внутрішня деталь та/або зазначені перша і друга зовнішні деталі мають запірний засіб для утримування упаковки в закритому стані. 35. Упаковка за п. 34, яка відрізняється тим, що зазначений запірний засіб являє собою магніти та/або охоплюваний/охоплюючий запірні засоби. 36. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена внутрішня деталь виготовлена з пластику, наприклад прозорого або кольорового пластику. 37. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначені перша і друга зовнішні деталі виготовлені зі сталі, олова або алюмінію. 38. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначені перша і друга зовнішні деталі мають декоративний металевий або неметалевий шар. 39. Упаковка за одним із попередніх пунктів, що відрізняє ться тим, що зазначена внутрішня деталь має виточення на кожній стороні, форма і глибина яких практично відповідають формі і товщині зазначених першої і другої зовнішніх деталей відповідно. 40. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що форма зазначених першої і другої зовнішніх деталей надається вигином або штампуванням або видавлюванням глибокою витяжкою. 41. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначені перша і друга зовнішні деталі разом покривають усю зовнішню поверхню зазначених сторін зазначеної внутрішньої деталі відповідно. 42. Упаковка за одним із попередніх пунктів, яка відрізняє ться тим, що зазначена петльова деталь дозволяє зазначеним сторонам повертатися одна відносно одної на кут 180° або більше, наприклад, на 240°, щоб відкрити упаковку. 43. Упаковка за одним із пп. 14-42, яка відрізняє ться тим, що зазначена внутрішня деталь має кілька утримуючих елементів, виконаних на зазначених першій та/або другій сторонах для утримування предметів зберігання. Даний винахід являє собою металеву упаковку для зберігання предметів, наприклад, носіїв даних, зокрема, компакт-дисків або цифрових відеодисків (DVD), причому ця упаковка пристосована для використання на автоматичних пакувальних машинах для пластикової упаковки. Підприємства по випуску компакт-дисків та DVD десятиліттями вкладають значні суми в розробку металевої упаковки. Однак, усі ці численні витрати не призвели до створення металевої упаковки, яку можна було б впаковувати на стандартних автоматичних пакувальних машинах, яки використовують підприємства для пластикової упаковки. Загальна сума інвестицій у такі автоматичні пакувальні машини величезна, та загальна кількість упаковок, що виготовляються підприємствами по випуску компакт-дисків і DVD, перевищує 5млрд. у рік. Метал як компонент упаковки для компактдисків, DVD і інших форм носіїв даних має багато переваг, у тому числі додання упаковці значної додаткової міцності й оригінального зовнішнього вигляду. До інши х переваг відноситься можливість тиснення поверхневого рельєфу безпосередньо на поверхні упаковки та легкість печатки на металевих поверхнях. Однак, як уже відзначалося, підприємства по випуску компакт-дисків і DVD не мають поки можливості виготовляти упаковку, у якій ці переваги були б реалізовані в сполученні з можливістю впакування на автоматичних пакувальних машинах, що маються на цих підприємствах. Принцип дії пакувальних машин вимагає, щоб упаковка могла відкриватися як книга під кутом більш 180°, переважно, 240°. Приклад такої пакувальної машини показано на Фіг.25. Звичайну пластикову упаковку для компактдисків і DVD можна згинати під потрібним кутом у процесі вставки друкованої паперової обкладинки між самою упаковкою і прозорою фольгою, намотаною на неї. При згинанні пластикової упаковки на 240° прозора фольга й упаковка розділяються і при цьому утворюють простір для вставки паперової обкладинки. Це можливо за рахунок того, що пластикова упаковка для компакт-дисків і DVD має петлю, що дозволяє сторонам упаковки повертатися відносно одна одної з розкриттям упаковки під кутом, у принципі, аж до 360°. Металева упаковка, яка розроблена на сьогоднішній день, не має таку здатність, оскільки цю упаковку не можна відкрити як книгу під кутом більш 180°, або 240°. Таку упаковку показано на Фіг.24. Таким чином, задача полягає в тому, щоб металева упаковка могла "поводитися" в автоматичних пакувальних машинах так само, як пластикова упаковка, наприклад, щоб металева упаковка могла відкриватися як книга під кутом більш 180°, переважніше, 240°. Потреба ринку в такій упаковці величезна, але технічні проблеми реалізації цієї ідеї ще значніші. 7 81338 Причиною цьому є той факт, що, як уже відзначалося, така упаковка повинна дозволяти поєднувати в собі різні матеріали, тобто, метал і, наприклад, пластик. При цьому потрібно звернути особливу увагу на допуски, необхідні при спільному використанні металу і пластику. Дотепер ще не було створено металевої упаковки, що "сприймалася" б автоматичними пакувальними машинами як пластикова упаковка, тобто, металева упаковка, що може відкриватися під кутом більш 180°, переважніше, 240° і при цьому забезпечувати можливість взаємодії металу, наприклад, із пластиком. Існує упаковка, пристосована для зберігання носіїв даних, зокрема, компакт-дисків або DVD. В [ЕР О 576 256 В1] приведений опис конструкції упаковки для зберігання носія даних або інших виробів, що складається з пластикового несучого каркаса і ламінованого гнучкого корпусу. В [ЕР 744 746 і ЕР 874 768] приведений опис конструкції, що містить метал. Однак через характеристики металевого матеріалу таку упаковку не можна виконати так, щоб вона відкривалася як книга. У [документі US 6 431 352] приведений опис тримачу для компакт-дисків або DVD, що має литий пластиковий контейнер, розміри якого відповідають розмірам диска. Уздовж однієї сторони контейнера на його внутрішній стінці проходить петля. Для того щоб вийняти диск із тримача або вставити в нього диск, необхідно натиснути на сторони контейнера; при цьому проріз розширюється в просвіт, через який може проходити диск. Сторони тримача розділятися не можуть. У [WO 96/35628] представлено опис складеної упаковки, призначеної для зберігання лазерного диска або диска з оптичним зчитуванням. Ця упаковка має легкий каркас для зберігання диска, і цей каркас укладений в оболонку, надійно приклеєну до зовнішньої поверхні каркаса. Каркас виготовлений із пластику, а оболонка - із придатного гнучкого матеріалу, наприклад, з картону, оскільки він утворює частину петлі, від якої потрібна велика гнучкість. Іншими документами, що відносяться до опису зберігання / упакуванню носіїв даних, є [патенти US 6 220 431, ЕР 0 895 243, US 4 714 157, US 5 908 109, US 6 375 003, US 5 725 105, EP 0 671 743, WO 03/023783, EP 1 100 088, WO 00/74057, FR 2 753 297, US 4 722 439, US 5 477 961, EP 0 866 458, US 5 788 068, US 6 502 694 і US D473 520]. Звичайними характеристиками цих конструкцій є те, що їх не можна виготовити як книгу, яка може розкриватися під кутом більш 180°, переважніше, 240°, через характеристики матеріалу металу, і тому їх не можна використовувати на автоматичних пакувальних машинах. Метою даного винаходу є створення металевої упаковки, в якій немає вищезгаданих недоліків. Таким чином, метою даного винаходу є створення металевої упаковки, що пристосована до традиційних автоматичних пакувальних машин і може використовува тися на них, для того, щоб 8 уникнути необхідності в інвестуванні додаткових, дуже значних сум у розробку і впровадження нових автоматичних пакувальних машин. Ще однією метою даного винаходу є створення упаковки для компакт-дисків або DVD, що володіє, на відміну від відомих упаковок, додатковою міцністю і має оригінальний зовнішній вигляд. Для того щоб досягти вищевказаної цілі, пропонується упаковка, що складається з зовнішніх металевих деталей, прикріплених до внутрішньої деталі з неметалевого матеріалу, з петлею для відкриття упаковки. Таке рішення дає можливість конструкції, як для неметалевого матеріалу, наприклад, для пластику, і дозволяє використовува ти міцність і оригінальний зовнішній вигляд металу, і разом з тим дозволяє використовува ти на автоматичних пакувальних машинах. Таким чином, відповідно до першого аспекту, винахід відноситься до упаковки, яка має: - першу і другу зовнішні деталі з металевого матеріалу; - внутрішню деталь з неметалевого матеріалу, виконану як одне ціле і яка має: - першу і другу протилежні сторони, між якими можна зберігати предмет; - петльову деталь, що утворює, принаймні, одну петлю, що з'єднує зазначені сторони і дозволяє цим сторонам повертатися відносно одна одної в межах певного кута, щоб відкрити упаковку, і таким чином адаптувати упаковку для упаковування на автоматичній пакувальній машині; причому, принаймні, частина периметра зазначених першої і другої зовнішніх деталей пристосована для утримування зазначеної внутрішньої деталі з метою прикріплення даних зовнішніх деталей до відповідних сторін внутрішніх деталей для покриття значної частини зовнішніх поверхонь цих сторін. Бажано, щоб ширина упаковки в закритому стані дорівнювала 134-138мм, а довжина упаковки дорівнювала 188-194мм. У відкритому стані, тобто, коли сторони розгорнуті на 180° відносно один одного, ширина упаковки бажано повинна дорівнювати 280-286мм. Бажано, щоб петля дозволяла сторонам розвертатися відносно одна одної під кутом 180° або більше, наприклад, 190°, або 200°, або 210°, або 220°, або 230°, або 240°, або більш 240°. Бажано внутрішню деталь упаковки виконувати як одне ціле, що складається з першої і другої сторін, з'єднаних між собою петльовою деталлю, що може складатися з однієї або декількох петель, виконаних гр упами або рівномірно розподілених. Перша і друга сторони разом визначають порожнину, у якій може зберігатися предмет зберігання. Це дає можливість відкривати і закривати упаковку як книгу під кутом більш 180°, переважніше, 240°, що важливо для можливості упаковування на автоматичних пакувальних машинах, принцип дії яких вимагає, щоб дві сторони упаковки могли відкриватися як книга під 9 81338 кутом більш 180°, переважно, 240°. Пропонована упаковка забезпечує таку можливість, оскільки внутрішня деталь і петльова деталь можуть виконуватися з гнучкого матеріалу, наприклад, із гнучкого пластику, що дозволяє сторонам відгинатися під кутом більш 180°, переважно, 240°. Принаймні, частину периметру першої і другої зовнішніх деталей можна виконати так, щоб утримувати внутрішню деталь. Щонайменше, частина периметра першої і другої зовнішніх деталей можуть мати округлену крайню частину та/або фланець, що проходять у поперечному напрямку до площини, обумовленим середньою частиною цих деталей. Відповідно, внутрішня деталь може бути втиснена в першу і другу зовнішні деталі, і для того щоб її вийняти, вона повинна мати округлену крайню частину. Вигн уту деталь і округлену крайню частину можна виготовити на штампувальному пресі або машині глибокої витяжки. Такі машини дозволяють виготовляти деталь, у якої, принаймні, частина периметру деталі має зазначену округлену крайню частину та/або грань, що проходять у поперечному напрямку до площини, утвореної середньою частиною цих деталей, або будь-якій іншій зоні деталі. Зазначена округлена частина виконується операцією або операціями загинання країв. Виконана загинанням округлена крайня частина може проходити по всьому периметру зовнішньої деталі або деталей у залежності від радіуса кривизни кутів. Округлення зовнішньої деталі або деталей забезпечує відсутність гостри х країв на відміну від відомої металевої упаковки. При виготовленні, бажано щоб зовнішні деталі містили елементи, подібні до оболонки, що мають середню частину з бічною стінкою або стінками, що проходять нагору, і щоб внутрішня деталь вдавлювалася в зазначені оболонки. Бажано, щоб бічна стінка (стінки) закінчувалася округленою або злегка загнутою крайньою частиною, виконаною для захоплення навколо відповідних країв внутрішньої деталі з метою утримання внутрішньої деталі. Бажано, щоб упаковка була чотирикутною, і елементи-оболонки мали бічні стінки, що проходять нагору, принаймні, на трьох краях, щоб оболонка оточувала сторони внутрішньої деталі, принаймні, із трьох сторін. В одному з варіантів виробництва перша і друга сторони мають по периметру заглиблення, в які входять відповідні виступи, виконані на зазначених зовнішніх деталях, завдяки чомузабезпечується скріплення зазначених сторін і зазначених деталей. При такому рішенні першу і другу деталі можна прикріпити до внутрішньої деталі защіпанням їх на цій деталі. Перша і друга зовнішні деталі можуть мати Uподібну форму, причому ніжки "U" є бічними стінками цих деталей, і зазначені бічні стінки можуть мати виступи для кріплення їх до внутрішньої деталі. Альтернативно або додатково, внутрішня деталь може кріпитися до першої і другої деталі клеєм та/або зварюванням та/або, принаймні, 10 однією пружинною засувкою. Внутрішня деталь може поєднуватися з першою і другою деталями шляхом формування. При цьому внутрішня деталь може відливатися навколо першої і другої деталей. Це можна проробити шляхом виливки з вставкою, при якій зовнішні деталі містяться в пристрій, у якому відбувається ливарне формування. У залежності від необхідної конструкції, можна використовува ти й інші технологічні процеси, наприклад, видувне формування, штампування або видавлюванням термоформуванням. У залежності, наприклад, від виду реклами, якій віддається перевага, перша і друга деталі можуть кріпитися до внутрішньої деталі заклепками або гвинтами. Зовнішні деталі можуть покривати частину або всі зовнішні поверхні внутрішньої деталі. В одному кращому варіанті здійснення зовнішні деталі покривають практично всі зовнішні поверхні внутрішньої деталі. У варіанті, що виготовляється, у якому зовнішні деталі мають U-подібну форму, вони покривають тільки центральну частину і дві сторони внутрішньої деталі. Переважно, щоб упаковку можна було закривати однією дією, не вимагаючи при цьому якого-небудь "наступного здавлювання" запірних деталей. Для цього бажано запірну деталь або деталі виконувати поблизу насічок, що використовуються для відкриття і закриття упаковки як книги, щоб зменшити зусилля, необхідне для закриття, і забезпечення закриття упаковки однією дією. Крім того, зовнішня деталь може виконуватися товстою та/або мати посилюючі ребра, щоб додати кришці велику твердість при відкритті і закритті упаковки. Крайня частина першої і другої деталі може проходити по всьому краю кожної з двох сторін внутрішньої деталі, включаючи вищевказані насічки, використовувані для відкривання. Ці насічки можуть виконуватися в металі для забезпечення міцного і твердого захоплення. Внутрішня деталь може мати один або кілька фіксаторів, виконаних як виступи і призначених для фіксації першої і другої деталей на внутрішній деталі. Зазначені фіксатори переважно виконані на внутрішній деталі поруч із зазначеними насічками на першій і другій деталях (де ці деталі кріпляться до внутрішньої деталі). Фіксатори можуть зачіпатися з крайньою частиною першої і другої де талей відповідно, утворюючи замок, тим самим запобігаючи випадковому від'єднанню першої і другої деталей від внутрішньої деталі. Зокрема, зовнішні деталі можуть мати металеву крайню частину, що проходить уздовж двох сторін внутрішньої деталі, що є заднім краєм кожної сторони, тобто, краєм поруч з зоною петлі. Задня частина внутрішньої деталі може мати петльову деталь між двома сторонами, і задня частина може покриватися металевою деталлю/шаром. Задній край переважно зміщений усередину в напрямку внутрішньої зони кожної з двох сторін внутрішньої деталі з таким розрахунком, щоб, коли упаковка закрита, задня частина була на одному рівні з зовнішнім краєм 11 81338 задньої сторони упаковки. Металева деталь/шар поверх задньої частини може приклеюватися до неї. Або альтернативно додатково, металева деталь/шар може мати виступи, що можуть загинатися навколо верхнього і нижнього країв задньої деталі для кріплення металевої деталі/шару. Для підвищення твердості, краї металевої деталі/шару можуть загинатися або закруглюватися. Металева деталь/шар може кріпитися до задньої деталі шляхом виливки з вставкою та/або засувкою. В одному з кращих варіантів здійснення, петльова деталь має дві петлі по одній для кожної сторони внутрішньої деталі. Перевалено, щоб кожна петля утворювала канавку, що проходить усередину на задній стороні упаковки, причому ці канавки передбачені для защіпання першої і другої зовнішніх деталей у внутрішню деталь, оскільки виступи, виконані як загнутий край на кожній зовнішній деталі, можуть входити в канавки і вивільнятися з них відповідно. Крім того, до задньої деталі може защіпанням прикріплюватися вищезгаданий металевий шар (або деталь), який покриває задню деталь. Переважно, щоб канавки проходили по всій довжині петель, щоб відповідний закруглений або загнутий край, що представляє собою виступи на зовнішніх деталях і металевому шарі/деталі, міг проходити по всій їхній довжині, тим самим підсилюючи ці деталі/шар. Крім того, завдяки наявності канавок будь-які гострі краї на зазначених зовнішніх деталях і металевій деталі/шарі можуть ховатися або закруглюватися зазначеною канавкою, тому їх застосування неможливо. При відкритій упаковці під кутом більш 180°, переважніше, щоб рівень задньої деталі між двома петлями був вище рівня двох сторін внутрішньої деталі. При цьому задня деталь зміщена усередину щодо сторін. Завдяки такому виконанню задня деталь може бути більше зміщеної усередину убік внутрішньої частини упаковки, коли упаковка закрита, що дозволяє підвищити міцність і дає більш гладку обробку, оскільки внутрішня деталь краще закрита зовнішніми металевими деталями. Описаний варіант здійснення показаний на Фіг.21. При прикріпленні металевої деталі/шару або до задньої деталі, сполучення двох матеріалів вимагає певних запобіжних заходів, наприклад, вибору адекватного засобу кріплення, наприклад, клею, і поліпшення взаємодії цих двох матеріалів. Виходячи з вищевикладеного, в одному з бажаних варіантів виготовлення металева деталь/шар не повинна цілком покривати задню деталь, що дозволяє змінювати розміри задньої деталі, і при цьому розміри металевої деталі/шару не стають невідповідними, і засіб кріплення, наприклад, клей, вибирається з групи засобів, здатних поглинати різні реакції цих двох матеріалів у різних умовах, наприклад, у різних кліматичних умовах. Кращим засобом кріплення є клей, яким може бути двостороння клейка стрічка, наприклад, компанії TESA 4964 та/або 3M9088FL. Однак 12 можна використовувати і будь-який інший клей або речовину, що клеїть, здатна поглинати різні реакції цих дво х матеріалів у різних умовах. В іншому варіанті здійснення, на задній деталі формуванням литтям може виконуватися етикетка. Переважно, щоб упаковка мала направляючі елементи, щоб операцію закриття можна було здійснити контрольованим образом, не допускаючи при цьому зсуву двох сторін упаковки відносно одна одної. Такі направляючі елементи можуть являти собою охоплюваний елемент із кінчиком, що звужується, (наприклад, з конічним кінчиком), що входить в охоплюючий елемент. Такі направляючі елементи можна виконати на куточках внутрішньої деталі, і при цьому вони забезпечують також посилення куточків упаковки. Завдяки цьому куточки першої і другої зовнішніх деталей при падінні упаковки не зімнуться. В іншому варіанті виготовлення, в якому направляють виконані елементи поруч з куточками, і при закритті упаковки вони першими сходяться один з одним. Направляючі елементи мають на одній із зазначених сторін один або кілька виступів, що входять у відповідні канавки, виконані на протилежній стороні. Переважно, щоб між внутрішньою деталлю і першою та/або другою зовнішньою деталлю передбачався простір (наприклад, 0,5мм) для тисненого рельєфу, що проходить усередину, на внутрішній стороні (сторонах) зовнішньої деталі (деталей), та/або тисненого рельєфу, що проходить назовні, на зовнішній стороні (сторонах) внутрішньої деталі (деталей). Цей простір можна одержати зенківкою, принаймні, частині внутрішньої деталі при її формуванні. Якщо тиснений рельєф повинний виступати назовні на зовнішній деталі, деталь із зазначеним рельєфом може зенкуватися до видавлювання, щоб упаковку можна було укладати один на одну навіть з тисненням на їх поверхні. Крім того, тиснений рельєф може бути і на внутрішніх сторонах внутрішніх де талей. Внутрішня деталь та/або перша, та/або друга зовнішні деталі можуть служити замком, пристосованим для запирання подібно до книги упаковки. Цей замок може відкриватися однієї або двома руками і може використовуватися для відкриття "книги" і, тим самим, відмикання упаковки. Внутрішня деталь упаковки може виконуватися з запірною деталлю з таким розрахунком, щоб першу і др угу деталі можна було замкнути разом. Такою запірною деталлю можуть бути магніти, що утримують першу і другу деталі разом. В інших варіантах здійснення запірної деталі служить пружинна або замок засувка, для якого потрібний ключ, або замок, який можна відкрити тільки раз, після чого замкнути його вже не можна. Запірні деталі можуть являти собою охоплюваний запірний елемент, що зачіпається з запірним елементом. Перша і друга зовнішні деталі можуть покривати, принаймні, центральну частину зовнішньої поверхні внутрішньої деталі, і на зовнішній поверхні внутрішньої деталі можуть 13 81338 виконуватися виточення, форма і глибина яких практично відповідають формі і товщині зовнішніх деталей відповідно. При такому виконанні зовнішні деталі можуть кріпитися до внутрішньої деталі так, що сама крайня зовнішня поверхня зовнішньої деталі знаходиться на одному рівні із самою крайньою зовнішньою поверхнею внутрішньої деталі. Форма першої і другої зовнішніх де талей бажано одержувати гнуттям або штампуванням або видавлюванням глибокою витяжкою. Внутрішня деталь може мати один або кілька виступів, що проходять усередину упаковки. Виступи можна виконати на одній стороні внутрішньої деталі, і при цьому вони будуть притискати предмет (предмети) зберігання до протилежної сторони внутрішньої деталі, коли упаковка закрита. Завдяки такому рішенню предмет зберігання фіксується в упаковці ще жорсткіше. Переважно, щоб виступи розташовувалися на внутрішній деталі в зоні петель, а також у зоні поруч із краєм внутрішньої деталі біля запірних деталей. Перша і друга зовнішні деталі містять металевий матеріал. Наприклад, зовнішня деталь може бути складена, утримуючи посилюючий металевий елемент та/або волокнистий матеріал. У деяких варіантах здійснення зовнішні деталі цілком виготовлені з одного матеріалу, а в інших варіантах здійснення зовнішні деталі виконані з різного матеріалу. Наприклад, зовнішня деталь може бути виготовлена з металу та/або сплаву, що містить алюміній та/або бронзу та/або сталь та/або нержавіючу сталь та/або чавун та/або магній та/або титан та/або мідь та/або нікель та/або цинк та/або срібло та/або золото та/або платину та/або тонколистовий метал та/або білу жерсть або їхню комбінацію. На зовнішній деталі (деталях) може передбачатися шар металевого або неметалевого матеріалу, який у таких варіантах здійснення може виконуватися з фольги, картону, шпони, полімеру, або текстилю шарів фольги. Один варіант здійснення може мати металевий шар на зовнішній стороні упаковки. Як приклад, це може бути шар золота, що створює декоративний ефект. Металевий шар може бути полірованим або шліфованим. Внутрішня та/або зовнішня поверхня першої і другої деталі можуть у деяких варіантах здійснення закриватися/покриватися захисним та/або декоративним шаром. Захисний шар може бути в контакті з зовнішніми або деталями декоративним шаром. Захисний та/або декоративний шари можуть покривати усю внутрішню та/або зовнішню поверхню або тільки її частина. Такий шар може бути металевим або ні. Внутрішня деталь виготовлена з неметалевого матеріалу, Наприклад, матеріалом внутрішньої деталі можуть бути папір та/або картон, та/або гума, та/або дерево, та/або шкіра, та/або силікон, та/або пластик (полімер), наприклад, поліпропілен, поліакрилат, поліметілметакрилат, полівінілхлорид, поліетилен з низькою щільністю, поліетилен з високою щільністю, 14 поліетилентерефталат або еластомери або полімери або гума або будь-яка їхня комбінація. У деяких варіантах здійснення внутрішня деталь може мати одну частину, виготовлен у з пластику або іншого неметалевого матеріалу, а іншу вн утрішню деталь, наприклад, петльову деталь, виготовлену з іншого неметалевого матеріалу, наприклад, поліпропілену. Елемент може приварюватися, принаймні, до частини внутрішньої деталі та/або першої та/або другої зовнішньої деталі (деталям). При цьому для того щоб використовувати предмет зберігання перший раз, приварену зону необхідно зламати, і після цього можна буде знати, що цей предмет зберігання, принаймні, раз, але уже використовувався. Упаковка може містити одну або кілька коробок. Принаймні, частину внутрішньої деталі можна виконати такої форми, щоб вона зачіпалася, принаймні, з частиною, принаймні, одного предмета зберігання в упаковці. Наприклад, частина внутрішньої деталі може мати таку ж або практично таку ж форму, що і предмет зберігання, щоб предмет зберігання щільно входив у внутрішню деталь. Форма внутрішньої деталі може бути формою предмета, що доповнює, зберігання; наприклад, якщо предмет зберігання має круглу форму, у частині упаковки може бути виконано круглий отвір, і предмет зберігання круглої форми щільно входить у цей круглий отвір. Після приміщення предмета зберігання в упаковку він може потім фіксуватися, щоб не переміщатися по упаковці при її переносі з одного місця в інше або при трясці упаковки. Внутрішня деталь та/або перша і друга зовнішні деталі можуть мати засіб, призначений для захоплення предмета зберігання, наприклад, пружинні засувки або інші замки. Такими іншими замками можуть бути замки, для яких потрібний ключ, щоб закрити та/або відкрити їх. Крім того, замок може бути таким, що для того щоб витягти предмет зберігання, замок необхідно частково зашкодити. Це дозволяє, установити, або витягався вже предмет зберігання з упаковки. У деяких варіантах здійснення предмет зберігання можна замінити, у той час як в інших це зробити не можна. В одному варіанті здійснення, принаймні, частину внутрішньої деталі можна виконати такої форми, щоб вона утримувала, принаймні, один предмет зберігання в упакуванні в заданому положенні. Внутрішня частина може бути такої форми, щоб у заданому положенні утримувалася тільки частина предмета зберігання. Наприклад, внутрішня деталь може мати круглий виступаючий елемент, форма і розміри якого підібрані таким чином, щоб зачіпатися з круглим отвором у предметі зберігання. Таким предметом зберігання може бути компакт-диск та/або DVD або будь-який інший носій даних, що має подібний отвір і форму, або будь-який інший елемент-носій даних. Внутрішня деталь упаковки може мати утримуючий елемент, що переміщається між утримуючим положенням, у якому він утримує предмет зберігання в заданому положенні, і не утримуючим положенням, у якому предмет 15 81338 зберігання не утримується. За формою цей утримуючий елемент може бути виконаний так, щоб зачіпатися з отвором у предметі зберігання. Таким чином, утримуючий елемент може мати форму, що доповнює форму сторін цього отвору; тобто, якщо отвір має круглу форму, утримуючий елемент може складатися з двох частин за формою півкілець. При натисканні двох півкілець яким-небудь предметом або пальцем утримуючий елемент можна вивести з зачеплення, оскільки при цьому він переміщається в не утримуюче положення. Коли утримуючий елемент знаходиться в не утримуючому положенні, предмет зберігання можна вийняти. Внутрішня деталь може мати більш одного утримуючого елемента, наприклад, по одному на кожній зі сторін внутрішньої деталі. При цьому в упаковці можуть зберігатися один, два, три або більш предметів зберігання, наприклад, компактдисків або DVD. В іншому варіанті здійснення, внутрішня деталь може мати утримуючий елемент із декількома утримуючими виступами, розташованими поруч один з одним по окружності навколо "виступ у, що вивільняє," і призначеними для зачеплення з краєм отвору в або компактдиску DVD. Ці виступи розташовані ледве вище внутрішньої деталі, щоб при натисканні на виступ, що вивільняє, у напрямку вниз ці виступи відпускали зазначений отвір, тим самим вивільняючи компакт-диск або DVD з цих виступів. Переважно, ці виступи призначені для утримування одного, двох або трьох компактдисків або DVD, покладених один поверх іншого. Упаковка може мати більш одного утримуючого елемента, наприклад, два, наприклад, по одному на кожній стороні внутрішньої деталі. Коли утримуючий елемент знаходиться в утримуючому положенні, під утримуючий елемент, між утримуючим елементом і внутрішньою деталлю та/або однією з першою та другою зовнішніх деталей, можна вставити деякий предмет. Якщо предмет вставлений, перемістити утримуючий елемент у неутримуюче положення вже неможливо. Це створює ситуацію, в якій вийняти предмет зберігання неможливо. Відповідно, в одному з варіантів здійснення упаковка може мати захисний елемент, призначений для утримування утримуючого елемента в утримуючому положенні. Зазначений захисний елемент може мати таку форму, щоб упаковку можна було відкрити для доступ у до за хисного елементу. Одне з переваг такої упаковки полягає в тім, що якщо упаковка поставляється з засобом виявлення, або упаковку розкривали, то користувач буде знати, що якщо виріб не розкривався, то захисний елемент буде знаходитися в упаковці. В інших варіантах здійснення захисний елемент можна вставляти зовні упаковки. У цьому випадку захисний елемент може вставити продавець, наприклад, при одержанні виробу. Це дозволяє продавцеві використовува ти захисну систему на свій вибір. Захисний елемент може бути типу, описаного в [патенті США D468 621]. 16 У деяких варіантах здійснення захисний елемент обладнаний засобом сигналізації. Цей засіб сигналізації може випромінювати електромагнітні сигнали та/або магнітні поля. Таким чином, якщо упаковку виносять з конкретної зони, наприклад, із зони між двома пристроями виявлення сигналів, може спрацювати сигналізація. Оскільки, принаймні, частина упаковки виконана з металу, важливо, щоб упаковка не екранувала магнітне поле та/або електромагнітні сигнали. Цього можна домогтися, якщо забрати частину металу з визначеної зони так, щоб метал, що залишився, був настільки тонким, щоб поля/сигнали могли проходити через металеву поверхню. В інши х варіантах здійснення можна передбачити антену. Ця антена може передавати поля/сигнали зсередини упаковки назовні. У деяких варіантах здійснення такою антеною служать перша та/або друга зовнішня деталі, тобто, у ци х випадках можна використовува ти здатність металевої деталі пропускати поля/сигнали. Частину, принаймні, одного з елементів можна умонтува ти у вн утрішню деталь. Наприклад, частиною внутрішньої деталі може бути конверт або обкладинка "книги". Така убудована частина може відокремлюватися від іншої частини внутрішньої деталі ослабленою лінією, що дозволяє забрати убудовану частину, відірвавши її від внутрішньої деталі або витягнувши її з останньої. Крім того, внутрішня деталь може мати засіб для утримування елемента, що спочатку є убудованою частиною внутрішньої деталі. У деяких варіантах здійснення у внутрішній деталі покладена фольга, і для доступу до предмета зберігання цю фольгу необхідно вийняти. Вийнята фольга може містити інформацію про виріб в упакуванні, і тому після того, як фольга вийнята, можна передбачити засіб для утримання фольги, наприклад, так, щоб вона була видна зовні упаковки. Фольга може виготовлятися так, щоб можна було вставити її в лазерний принтер і роздрукувати інформацію на її поверхні, наприклад, про музику, записану на оптичному диску, що зберігається в упаковці. Принаймні, частина внутрішньої деталі може сковзати щодо першої і другий зовнішніх деталей та/або інших внутрішніх деталей. Ковзна частина може сковзати між захищеним положенням, у якому вона зберігається в упаковці, і доступним положенням, у яке вона вислизнула з упаковки і, таким чином, стала доступною. Така ковзна частина могла б мати виступаючу частину, призначену для зачеплення з предметом зберігання. Ковзна частина може вивертатися з упаковки. В упакуванні можна передбачити трохи ковзних та/або поворотних частин. У деяких варіантах здійснення внутрішня деталь та/або перша і друга зовнішні деталі можуть мати магнітні властивості. Наявність магнітних властивостей дозволяє утримувати предмет зберігання за рахунок магнітної сили. Наприклад, носій даних з оптичним зчитуванням, виготовлений з металу, що притягається силою магніту, може утримуватися в заданому положенні. 17 81338 Ще один приклад: рухлива частина може бути виготовлена з пластику з магнітами в деяких місцях, і коли ця частина вислизає з упаковки, диск можна помістити на цю ковзну частину, що за допомогою магнітів буде утримувати оптичний носій. В одному з варіантів здійснення, предмет зберігання являє собою оптичний або електронний носій, наприклад, оптичний або електронний носій з центральним отвором. Діаметр предмета зберігання може дорівнювати 119,7-120,3мм або 78,8-80,2мм. У деяких варіантах здійснення діаметр предмета зберігання знаходиться в межах 10-500мм, у межах, наприклад, 5-300мм, наприклад, 10-250мм, наприклад, 20-200мм, наприклад, 50-150мм, наприклад, 75-125мм. Діаметр центрального отвору носія даних з оптичним зчитуванням може бути в межах 15,2515,35мм або 15,3-15,4мм. В інших варіантах здійснення діаметр центрального отвору може бути в межах 1-50мм, у межах, наприклад, 5-25мм, наприклад, 10-15мм. Принаймні, одна сторона внутрішньої деталі може мати затискне пристосування для компактдисків. Це затискне пристосування може зачіпатися з компакт-дисками в центральному або отворі на зовнішньому краї диска. Перший зовнішній розмір упаковки може бути 135,1-136,8мм. Цим першим зовнішнім розміром упаковки може бути ширина упаковки. Другий зовнішній розмір упаковки може бути 190,2192,0мм. Цим другим зовнішнім розміром упаковки може бути довжина упаковки. Третій зовнішній розмір упаковки може бути 14,7-15,3мм. Цим третім зовнішнім розміром упаковки може бути товщина упаковки. Зокрема, важливими для того, щоб упаковку можна було упаковувати в традиційній автоматичній пакувальній машині, є перший і другий розміри. Такою автоматичною пакувальною машиною може бути, наприклад, машина типу Ilsemann KVD30, Kyoto D VD100 і GIMA DVD872. У деяких варіантах здійснення перший та/або другий та/або третій розміри знаходиться в межах 10-5000мм, наприклад, 25-3000мм, наприклад, 502000мм, наприклад, 100-1250мм, наприклад, 1501000мм, наприклад, 175-750мм, наприклад, 200500мм, наприклад, 300-400мм. Однак, в одному з кращих варіантів здійснення перший зовнішній розмір може бути в межах 124,6125,0мм, та/або другий зовнішній розмір може бути в межах 142,2-142,6мм, та/або третій зовнішній розмір може бути в межах 6,9-7,1 або 10,2-10,6мм. Такий варіант здійснення теж може використовува тися в автоматичній пакувальній машині. У деяких варіантах здійснення перша та/або друга зовнішні деталі можуть мати декоративний елемент. Декоративний елемент може містити текст, картинки, малюнки, креслення і т.п. і може містити інформацію про вміст упаковки. Якщо вмістом упаковки є носій даних, на декоративному елементі можуть приводитися зведення про пісні, файли або фільми, записані на цей носій. Декоративний елемент може покривати усю 18 упаковку або тільки її частину. Переважно, декоративний елемент знаходиться на кожній стороні першої та/або другої зовнішніх деталей, щоб декоративні елементи були видні на внутрішній і зовнішній сторонах упаковки. У цьому варіанті здійснення внутрішня деталь є прозорою, щоб декоративний елемент був видний на внутрішній стороні. Таке сполучення надає унікальні можливості прикраси і, отже, візуальні ефекти на упаковці. Один з варіантів здійснення даного винаходу може бути поверхневий рельєф на внутрішній і зовнішній поверхнях упаковки. Таким поверхневим рельєфом може бути голограма, ґрати, картинка або будь-який інший вид поверхневого рельєфу. Поверхневий рельєф може використовуватися в захисних цілях, оскільки може довести дійсність виробу. Поверхневий рельєф може служити для ідентифікації виробу або як інформація про ціну. Голограма може бути зчитуватися оптично і, таким чином, складати частину інформаційної упаковки, включеної в комплект. Поверхневий рельєф може тіснитися на поверхні першої та/або другої зовнішніх деталях. Процес тиснення можна здійснювати за допомогою валика або штампуванням. На своєму верхньому або нижньому краї упаковка може мати тиснений поверхневий рельєф, що вказує на вміст упаковки, наприклад, ім'я композитора або назва носія даних. Завдяки цьому упаковку можна відрізнити від інших упаковок, разом складених на полку або в шафі. Перша і друга зовнішні деталі можуть мати тиснутий поверхневий рельєф та/або графічну печатку на одній або декількох поверхнях як зовнішньої, так і внутрішньої стороні упаковки. Упаковка може виконуватися для приміщення в неї і зберігання в ній елемента пам'яті, що зчитується комп'ютером, наприклад, плати запам'ятовуючого пристрою. У деяких варіантах здійснення поверхневий рельєф тісниться пристроєм для обробки підкладки, причому зазначений пристрій має інструментальну площину і реакційну площину, причому інструментальна площина являє собою багатошарову конструкцію, яка має: - серцевину, яка має практично тверду зовнішню поверхню, і принаймні, один штамп, прикріплений до поверхні серцевини, причому, принаймні, на частині інструментальної площини та/або реакційної площини передбачений еластичний засіб для поглинання сил, призначений для локального поглинання сил, що прикладаються цими площинами. Зазначеним еластичним засобом для поглинання сил може бути двостороння клейка стрічка, використовувана для прикріплення інструмента до інструментальної площини. Еластичні властивості стрічки використовуються для поглинання локальних розходжень тиску, що прикладається. Способом тиснення може бути спосіб, описаний у документі РСТ/DK02/00787, що включається в даний опис цим посиланням. Внутрішня деталь, тобто, одна зі сторін, може бути практично прозорою. Завдяки цьому 19 81338 декоративний елемент або поверхневий рельєф може бути видимим через прозорий матеріал. Це дає можливість бачити інформацію на внутрішній або зовнішній поверхні першої або другої зовнішньої деталі. Щоб створити додаткові візуальні ефекти, внутрішня деталь може бути виконана з кольорового прозорого матеріалу. У деяких місцях колір може бути суцільним, тобто, побачити що-небудь через нього неможливо, а в інших місцях колір може бути прозорим. Якщо, наприклад, на внутрішній поверхні першої і другий зовнішніх деталей виконаний поверхневий рельєф, прозорий колір може дати візуальний ефект фарбування деяких ділянок поверхневого рельєфу. Крім того, кольоровими можуть виконуватися поверхневий рельєф та/або декоративний елемент. Таким чином, у розроблювача буде можливість робити кольоровим безпосередньо декоративний елемент та/або поверхневий рельєф. В іншому варіанті він може передбачити колір на відстані від декоративного елементу та/або поверхневого рельєфу, передбачивши їх у вн утрішній деталі. На внутрішній деталі може бути виконано текст, логотипи, знаки, морозний візерунок / матування, прозорі поверхні, або вона може бути прикрашена, мати етикетки, голограми або металеві шари. У відповідностіз другим аспектом, даний винахід відноситься до утримуючого елементу, призначеного для утримування в упаковці носія даних, що має центральний отвір, причому утримуючий елемент має кілька виступів, розташованих по окружності на підставі навколо звільняючого виступу, причому ці виступи призначені для зачеплення з краєм зазначеного отвору, та ці виступи розташовані ледве вище зазначеної підстави, щоб при натисканні на виступ, що вивільняє, у напрямку зазначеної підстави виступи ви ходили з зачеплення з носієм. Переважно, носій являє собою компакт-диск або DVD, а утримуючий елемент може виконуватися для утримування одного, двох або трьох компакт-дисків або DVD, покладених один поверх іншого. У відповідності з другим аспектом, даний винахід відноситься до упаковки, пристосованої для зберігання предмета, причому упаковка має одну або кілька зовнішніх деталей і одну внутрішню деталь, причому вн утрішня деталь має першу сторону і др угу сторону, з'єднані між собою петльовою деталлю, і в якій зовнішня деталь прикріплена до зазначеної першої та/або другої сторони відповідно. Зазначені зовнішні деталі можуть кріпитися до зазначених сторін відповідно клеєм та/або зварюванням та/або пружинною засувкою або можуть поєднуватися з зазначеною внутрішньою деталлю за допомогою формування, закруглення, вигину і т.п. Внутрішня деталь може виготовлятися з пластику, наприклад, прозорого або кольорового пластику, зовнішні деталі можуть виготовлятися з металу. Внутрішня деталь може мати по периметру заглиблення, в які входять відповідні виступи, 20 виконані на зазначених зовнішніх деталях, завдяки чому забезпечується їхнє скріплення защемленням. Переважно, зовнішні деталі мають U-подібну форму, причому ніжки "U" мають зазначені виступи. Таким чином, зовнішні деталі защемляються на внутрішній деталі, який може бути пропонована інша або внутрішня деталь. Внутрішня деталь може мати виточення на кожній стороні, форма і глибина яких практично відповідають формі і товщині зовнішніх деталей відповідно. Форма зовнішнім деталям додається вигином або штампуванням видавлюванням. Упаковка відповідно до якогось з різних аспектів даного винаходу може включати будь-які ознаки, згадані в зв'язку з іншими аспектами. Короткий опис графічного матеріалу Один з варіантів здійснення винаходу докладно описується нижче з посиланнями на креслення, на яких: на Фіг.1 показана відкрита упаковка; на Фіг.2 показані дві закриті пропоновані упаковки; Фіг.3 являє собою розріз упаковки; на Фіг.4-9 показані різні варіанти здійснення кріплення першої і другої сторін і зовнішніх першої і другої де талей; Фіг.10-12 являють собою розрізи упаковки; на Фіг.13-22 приведені різні види упаковки; на Фіг.23 показана упаковка з кращими розмірами для можливості упаковки в пакувальній машині; на Фіг.24 показана відома упаковка; і на Фіг.25 показана автоматична пакувальна машина для упаковування пропонованої упаковки. На Фіг.1 показана упаковка 2, що має внутрішню деталь з першою стороною 4 і другою стороною 6, з'єднаними петльовою деталлю 8. Упаковка 2 може відкриватися як книга, і сторони 4 і 6 можуть розходитися подібно обкладинкам книги. До сторони 4 прикріплена перша зовнішня деталь 10, а до сторони 6 прикріплена друга зовнішня деталь 12. Крім того, сторона 4 має нижній внутрішній елемент 14, прикріплений до зовнішньої деталі 10. Внутрішній елемент 14 приклеєний до зовнішньої деталі 10. Точно так само, друга сторона 6 має верхній внутрішній елемент 16, приклеєний до зовнішньої деталі 12. Зовнішні деталі 10 і 12 виконані з металу, а внутрішні деталі 14 і 16 - із пластику. Верхній внутрішній елемент 16 призначений для зберігання оптичного носія з використанням зачіплювального засобу 18. Зачіплювальний засіб 18 виконаний круглої форми і має зовнішнє кільце 10 і утримуючий елемент у центрі зазначеного кільця (не показаний). Зовнішнє кільце 20 має заглиблення 22, завдяки якому носій даних легше взяти рукою. Нижній внутрішній елемент 14 має подовжню посилюючу планку 24 і поперечну посилюючу планку 26. Крім того, нижній внутрішній елемент 14 має два затискних елементи 28, призначених для затиску предмета, наприклад, буклету з інформацією про носія даних з оптичним зчитуванням. Нижня деталь 4 і верхня деталь 6 мають маніпуляційні насічки 30, які користувач 21 81338 може використовувати, щоб відкрити упаковку як книгу. При відкритті упаковки 2 охоплюваний запірний елемент 32 вивільняється з запірного охоплюючого елементу 34. На Фіг.2 представлені дві упаковки 2, що мають першу сторону 4, др угу сторону 6 і петльову деталь 8. Крім того, на упаковці виконані маніпуляційні насічки 30. Фіг.3 являє собою розріз упаковки 2, що має першу сторону 4, другу сторону 6 і петльову деталь 8. На цій Фіг. показаний затискний елемент 28, виконаний з можливістю руху у напрямку, показаному стрілкою 36. Охоплюваний запірний елемент 32 має виступаючу де таль 38, призначену для зачеплення з краєм 40 запірного охоплюючого елементу 34. На цій Фіг.показані і маніпуляційні насічки 30. На Фіг.4-9 представлені різні варіанти здійснення першої та/або другий зовнішніх деталей 42, що мають середню частину 44. Ці деталі виконані з металу, загнутого таким чином, щоб утворився перший фланець 46, що виступає в поперечному напрямку або навіть перпендикулярно середньої частині 44. У деяких варіантах здійснення перший фланець 46 додатково загнути для одержання другого фланця 48, який внутрішній елемент 54 повинний пройти, щоб його можна було вийняти з зовнішньої деталі 42 (див. Фіг.7-9). В інших варіантах здійснення перший фланець 46 або другий фланець 48 має закруглену крайню частину 50. В інших варіантах здійснення перший фланець 46 має виступ 52. Виступ 52, закруглена крайня частина 50 і другий фланець 48 можуть призначатися для утримання внутрішнього елемента 54. У деяких варіантах здійснення другий фланець 48 проходить по всьому периметрі фланця 46, як показано на Фіг.7 (А-А') і Фіг.8. В інших варіантах здійснення другий фланець 48 виконаний у різних місцях уздовж першого фланця 48, як показано на Фіг.7 (В-В') і Фіг.9. Фіг.10 являє собою розріз внутрішньої деталі 60 (подібної верхньої деталі 6 на Фіг.1) упаковки 2, що має утримуючий елемент для захоплення і утримування компакт-диску або DVD. Утримуючий елемент має кілька утримуючих виступів 55, розташованих поруч один з одним по окружності навколо звільняючого виступу 56. Виступи 55 призначені для зачеплення з краєм отвору в компакт-диску або DVD. Виступи 55, 56 розташовані ледве вище 57 підстави 58 внутрішньої деталі, щоб при натисканні на звільняючий виступ у напрямку вниз ці виступи відпускали край зазначеного отвору, тим самим вивільняючи компакт-диск або DVD з цих виступів. Зачіплювальний засіб має також кілька півкілець 59, що оточують компакт-диск або DVD. Крайня частина 61 зовнішньої деталі 62 тримає внутрішню деталь 60, і бічна стінка внутрішньої деталі 60 має посилюючі ребра 63. Фіг.11 являє собою розріз відкритої упаковки, що має сторони 64 і 65 і петльову деталь 66. Одна-єдина внутрішня деталь 60 являє собою одночасно ліву, праву сторони і петльову деталь упаковки. До однієї з двох сторін внутрішньої 22 деталі прикріплена зовнішня металева деталь 62, а до петльової деталі внутрішньої деталі прикріплена зовнішня металева деталь 67. Кожна з зовнішніх металевих деталей 62 має крайню частину 68, що представляє собою задній край упаковки. Петльова деталь 66 зміщена на деяку відстань від рівня металевих деталей 62 з таким розрахунком, щоб коли упаковка закрита, петльова деталь 66 збігалася з куточками 69 металевих деталей. При відкриванні упаковки 2 охоплюваний запірний елемент 32 вивільняється з запірного охоплюючого елементу 34. У петльовій деталі виконане посилююче ребро 70. Між зовнішніми деталями 62 і внутрішньою деталлю 60 передбачений невеликий простір для тисненого рельєфу на зовнішніх деталях. Фіг.12 являє собою розріз затискного елемента 28, рухливого в напрямку, показаному стрілкою 36. На Фіг.13 показана упаковка у відкритому стані. На Фіг.14-15 представлені види попереду і позад упаковки в закритому стані. Задня деталь 71 внутрішньої деталі має з'єднання у виді петлі між двома сторонами, і ця задня деталь закрита металевою деталлю/шаром 72. Як показано, задній край зміщений усередину в напрямку внутрішньої зони кожної з двох сторін внутрішньої деталі з таким розрахунком, щоб, коли упаковка закрита, задня деталь 71 була врівень з зовнішнім краєм 73 задньої сторони упаковки. На зовнішніх деталях 62 виконані захоплення 76 для відкриття упаковки. На Фіг.16 представлена внутрішня деталь 60, відокремлена від зовнішніх деталей 62 і металевого шару 72. На Фіг.17 і 17А представлена внутрішня деталь 60, відокремлена від зовнішніх деталей 62, причому зовнішні деталі являють собою дві Uподібні металеві деталі, що защемляються на внутрішній деталі. Внутрішня деталь 60 має заглиблення 74, що захоплюються ніжками 75 U-подібних металевих деталей при защемленні їхній на внутрішній деталі. На Фіг.18 показана відкрита упаковка, у якій зовнішні деталі 62 защемленні на внутрішній деталі 60. Показано також кілька складених поруч упаковок. На Фіг.19-20 показана відкрита упаковка, у якої зовнішні деталі 62 защемленні на внутрішній деталі 60. Як показано, упаковка відкрита як книга з кутом (а) більш 180°, переважно, 240°. Таким чином, для упаковування цю упаковку можна поміщати в звичайну пакувальну машину. Фіг.21 являє собою розріз варіанта здійснення упаковки, що має внутрішню деталь із двома сторонами 64, 65 і задню деталь 74, що представляє собою петльову деталь із двома петлями 77 по однієї на кожній стороні внутрішньої деталі. Кожна з петель 77 утворює канавку 78, причому зазначені канавки передбачені для защіпання першої і другої зовнішніх деталей 79 у внутрішню деталь, оскільки виступ 80, виконаний як загнутий край на кожній зовнішній деталі, може 23 81338 входити в канавки і вивільнятися з них відповідно. Крім того, до задньої деталі може защіпанням прикріплюватися металевий шар/деталь (не показана), що покриває задню деталь. Завдяки такому рішенню будь-які гострі краї на зазначених зовнішніх деталях і металевій деталі / шару можуть ховатися або оточуватися зазначеною канавкою, тому бачити і торкатися їх неможливо. Переважно, канавки проходять по всій довжині петель, щоб виступи 80 могли проходити у всій довжині краю зовнішніх деталей та/або металевого шару/деталі, тим самим підсилюючи зазначені деталі. Як показано на Фіг.21, при відкриванні упаковки з кутом більш 180°, як показано, рівень задньої деталі 71 між двома петлями вище рівня двох сторін 64, 65 внутрішньої деталі. Завдяки такому виконанню задня деталь може бути більше зміщеної усередину убік внутрішньої частини упаковки, коли упаковка закрита, що дозволяє підвищити міцність і дає більш гладку обробку, оскільки внутрішня деталь краще закрита зовнішніми металевими деталями. На Фіг.22А-І представлений варіант здійснення пропонованої упаковки. Внутрішня деталь 60 має фіксатори 81, виконані як виступи і призначені для фіксації першої і другої деталей 62 на внутрішній деталі 60. Зазначені фіксатори 81 виконані на внутрішній деталі 60 поруч з насічками 82 на першій і другій деталях 62, що служать як захоплення для відкриття упаковки. Фіксатори 81 зачіпаються з крайньою частиною 83 першої і другої де талей відповідно, утворюючи замок, тим самим запобігаючи випадковому від'єднанню першої і другої деталей 62 від внутрішньої деталі 60. На Фіг.23 показана упаковка з кращими розмірами для упаковування в автоматичній пакувальній машині. Пропонована упаковка розроблена саме з цими розмірами, що перевалено рівні: А-282-284мм; В-191±0,8 мм; С-135,6+0,9/-0,5мм; D-15±0,5мм; Ε-68,7-70,3мм. На Фіг.24 представлена відома упаковка. Ця упаковка - це один із прикладів відомих упаковок, які не можна зігнути більш ніж приблизно на 190° (a) до 240° і тому - на відміну від запропонованої упаковки - не можуть упаковуватися на звичайній автоматичній пакувальній машині. На Фіг.25 показана автоматична пакувальна машина (компанії Ilsemann) для упаковування пропонованої упаковки 2. Порожня упаковка 2 зберігається в контейнері 84, відкіля упаковка 2 завантажується на конвеєр 85. Упаковка розкривається з кутом приблизно 180°, і потім ротаційний пакувальний модуль 86 вставляє в упаковку 2 компакт-диск або DVD і інший матеріал, причому в модулі 86 упаковка 2 відгинається назад під кутом 180°, переважно, 240°. Наприкінці конвеєра 85 упаковка закривається, упаковується разом з іншими упаковками і складається в стопки 87. 24 25 81338 26 27 81338 28 29 81338 30 31 81338 32 33 81338 34 35 81338 36
