Передача символів маяка по множині піднесучих для бездротового зв’язку

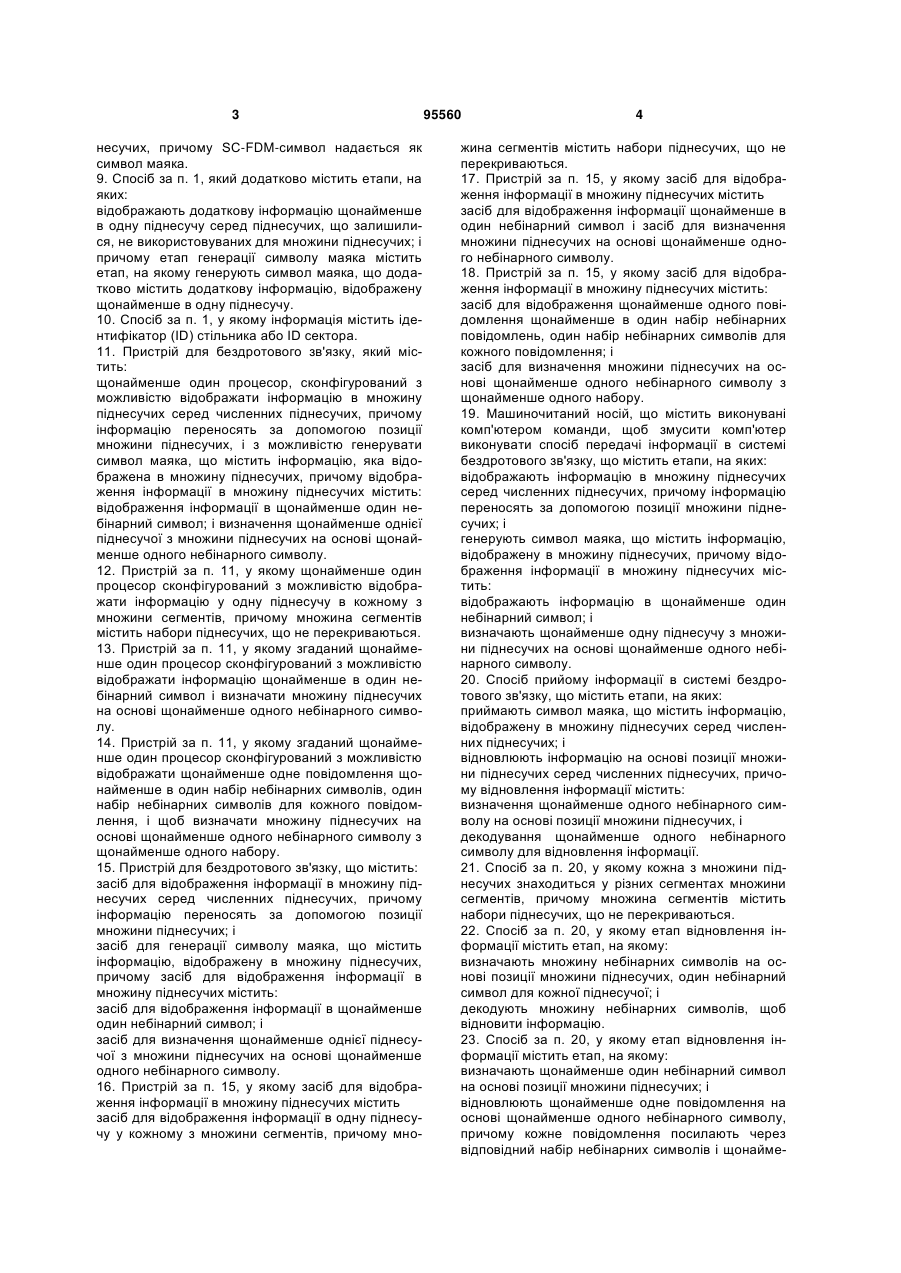

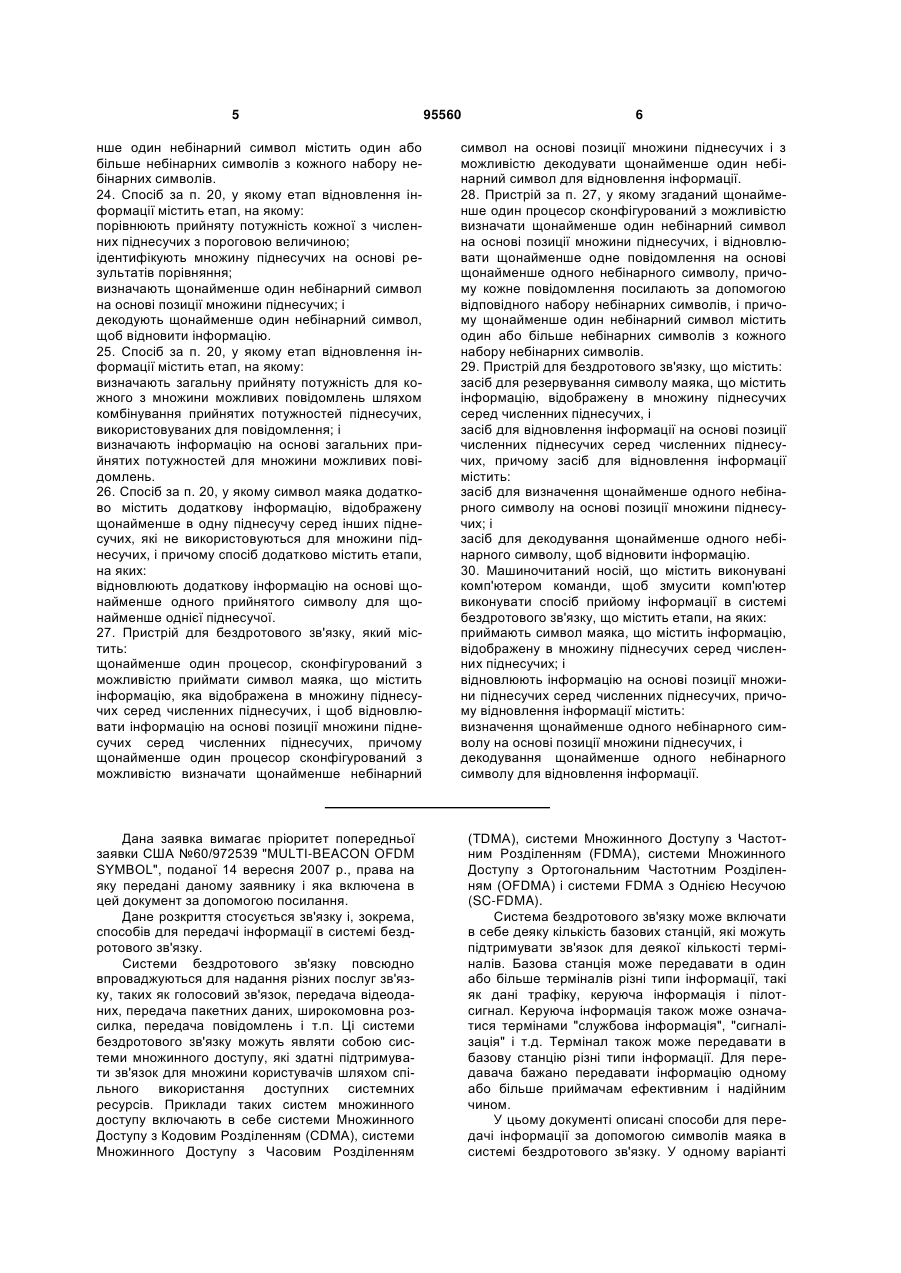

1. Спосіб передачі інформації в системі бездротового зв'язку, що містить етапи, на яких: відображають інформацію в множину піднесучих серед численних піднесучих, причому інформацію переносять за допомогою позиції множини піднесучих; і генерують символ маяка, що містить інформацію, відображену в множину піднесучих, причому відображення інформації в множину піднесучих містить: відображення інформації в щонайменше один небінарний символ; і визначення щонайменше однієї піднесучої з множини піднесучих на основі щонайменше одного небінарного символу. 2. Спосіб за п. 1, у якому етап відображення інформації в множину піднесучих містить етап, на якому відображають інформацію у одну піднесучу у кожному з множини сегментів, причому множина сегментів містить набори піднесучих, що не перекриваються. 2 (19) 1 3 несучих, причому SC-FDM-символ надається як символ маяка. 9. Спосіб за п. 1, який додатково містить етапи, на яких: відображають додаткову інформацію щонайменше в одну піднесучу серед піднесучих, що залишилися, не використовуваних для множини піднесучих; і причому етап генерації символу маяка містить етап, на якому генерують символ маяка, що додатково містить додаткову інформацію, відображену щонайменше в одну піднесучу. 10. Спосіб за п. 1, у якому інформація містить ідентифікатор (ID) стільника або ID сектора. 11. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю відображати інформацію в множину піднесучих серед численних піднесучих, причому інформацію переносять за допомогою позиції множини піднесучих, і з можливістю генерувати символ маяка, що містить інформацію, яка відображена в множину піднесучих, причому відображення інформації в множину піднесучих містить: відображення інформації в щонайменше один небінарний символ; і визначення щонайменше однієї піднесучої з множини піднесучих на основі щонайменше одного небінарного символу. 12. Пристрій за п. 11, у якому щонайменше один процесор сконфігурований з можливістю відображати інформацію у одну піднесучу в кожному з множини сегментів, причому множина сегментів містить набори піднесучих, що не перекриваються. 13. Пристрій за п. 11, у якому згаданий щонайменше один процесор сконфігурований з можливістю відображати інформацію щонайменше в один небінарний символ і визначати множину піднесучих на основі щонайменше одного небінарного символу. 14. Пристрій за п. 11, у якому згаданий щонайменше один процесор сконфігурований з можливістю відображати щонайменше одне повідомлення щонайменше в один набір небінарних символів, один набір небінарних символів для кожного повідомлення, і щоб визначати множину піднесучих на основі щонайменше одного небінарного символу з щонайменше одного набору. 15. Пристрій для бездротового зв'язку, що містить: засіб для відображення інформації в множину піднесучих серед численних піднесучих, причому інформацію переносять за допомогою позиції множини піднесучих; і засіб для генерації символу маяка, що містить інформацію, відображену в множину піднесучих, причому засіб для відображення інформації в множину піднесучих містить: засіб для відображення інформації в щонайменше один небінарний символ; і засіб для визначення щонайменше однієї піднесучої з множини піднесучих на основі щонайменше одного небінарного символу. 16. Пристрій за п. 15, у якому засіб для відображення інформації в множину піднесучих містить засіб для відображення інформації в одну піднесучу у кожному з множини сегментів, причому мно 95560 4 жина сегментів містить набори піднесучих, що не перекриваються. 17. Пристрій за п. 15, у якому засіб для відображення інформації в множину піднесучих містить засіб для відображення інформації щонайменше в один небінарний символ і засіб для визначення множини піднесучих на основі щонайменше одного небінарного символу. 18. Пристрій за п. 15, у якому засіб для відображення інформації в множину піднесучих містить: засіб для відображення щонайменше одного повідомлення щонайменше в один набір небінарних повідомлень, один набір небінарних символів для кожного повідомлення; і засіб для визначення множини піднесучих на основі щонайменше одного небінарного символу з щонайменше одного набору. 19. Машиночитаний носій, що містить виконувані комп'ютером команди, щоб змусити комп'ютер виконувати спосіб передачі інформації в системі бездротового зв'язку, що містить етапи, на яких: відображають інформацію в множину піднесучих серед численних піднесучих, причому інформацію переносять за допомогою позиції множини піднесучих; і генерують символ маяка, що містить інформацію, відображену в множину піднесучих, причому відображення інформації в множину піднесучих містить: відображають інформацію в щонайменше один небінарний символ; і визначають щонайменше одну піднесучу з множини піднесучих на основі щонайменше одного небінарного символу. 20. Спосіб прийому інформації в системі бездротового зв'язку, що містить етапи, на яких: приймають символ маяка, що містить інформацію, відображену в множину піднесучих серед численних піднесучих; і відновлюють інформацію на основі позиції множини піднесучих серед численних піднесучих, причому відновлення інформації містить: визначення щонайменше одного небінарного символу на основі позиції множини піднесучих, і декодування щонайменше одного небінарного символу для відновлення інформації. 21. Спосіб за п. 20, у якому кожна з множини піднесучих знаходиться у різних сегментах множини сегментів, причому множина сегментів містить набори піднесучих, що не перекриваються. 22. Спосіб за п. 20, у якому етап відновлення інформації містить етап, на якому: визначають множину небінарних символів на основі позиції множини піднесучих, один небінарний символ для кожної піднесучої; і декодують множину небінарних символів, щоб відновити інформацію. 23. Спосіб за п. 20, у якому етап відновлення інформації містить етап, на якому: визначають щонайменше один небінарний символ на основі позиції множини піднесучих; і відновлюють щонайменше одне повідомлення на основі щонайменше одного небінарного символу, причому кожне повідомлення посилають через відповідний набір небінарних символів і щонайме 5 95560 6 нше один небінарний символ містить один або більше небінарних символів з кожного набору небінарних символів. 24. Спосіб за п. 20, у якому етап відновлення інформації містить етап, на якому: порівнюють прийняту потужність кожної з численних піднесучих з пороговою величиною; ідентифікують множину піднесучих на основі результатів порівняння; визначають щонайменше один небінарний символ на основі позиції множини піднесучих; і декодують щонайменше один небінарний символ, щоб відновити інформацію. 25. Спосіб за п. 20, у якому етап відновлення інформації містить етап, на якому: визначають загальну прийняту потужність для кожного з множини можливих повідомлень шляхом комбінування прийнятих потужностей піднесучих, використовуваних для повідомлення; і визначають інформацію на основі загальних прийнятих потужностей для множини можливих повідомлень. 26. Спосіб за п. 20, у якому символ маяка додатково містить додаткову інформацію, відображену щонайменше в одну піднесучу серед інших піднесучих, які не використовуються для множини піднесучих, і причому спосіб додатково містить етапи, на яких: відновлюють додаткову інформацію на основі щонайменше одного прийнятого символу для щонайменше однієї піднесучої. 27. Пристрій для бездротового зв'язку, який містить: щонайменше один процесор, сконфігурований з можливістю приймати символ маяка, що містить інформацію, яка відображена в множину піднесучих серед численних піднесучих, і щоб відновлювати інформацію на основі позиції множини піднесучих серед численних піднесучих, причому щонайменше один процесор сконфігурований з можливістю визначати щонайменше небінарний символ на основі позиції множини піднесучих і з можливістю декодувати щонайменше один небінарний символ для відновлення інформації. 28. Пристрій за п. 27, у якому згаданий щонайменше один процесор сконфігурований з можливістю визначати щонайменше один небінарний символ на основі позиції множини піднесучих, і відновлювати щонайменше одне повідомлення на основі щонайменше одного небінарного символу, причому кожне повідомлення посилають за допомогою відповідного набору небінарних символів, і причому щонайменше один небінарний символ містить один або більше небінарних символів з кожного набору небінарних символів. 29. Пристрій для бездротового зв'язку, що містить: засіб для резервування символу маяка, що містить інформацію, відображену в множину піднесучих серед численних піднесучих, і засіб для відновлення інформації на основі позиції численних піднесучих серед численних піднесучих, причому засіб для відновлення інформації містить: засіб для визначення щонайменше одного небінарного символу на основі позиції множини піднесучих; і засіб для декодування щонайменше одного небінарного символу, щоб відновити інформацію. 30. Машиночитаний носій, що міститьвиконувані комп'ютером команди, щоб змусити комп'ютер виконувати спосіб прийому інформації в системі бездротового зв'язку, що містить етапи, на яких: приймають символ маяка, що містить інформацію, відображену в множину піднесучих серед численних піднесучих; і відновлюють інформацію на основі позиції множини піднесучих серед численних піднесучих, причому відновлення інформації містить: визначення щонайменше одного небінарного символу на основі позиції множини піднесучих, і декодування щонайменше одного небінарного символу для відновлення інформації. Дана заявка вимагає пріоритет попередньої заявки США №60/972539 "MULTI-BEACON OFDM SYMBOL", поданої 14 вересня 2007 p., права на яку передані даному заявнику і яка включена в цей документ за допомогою посилання. Дане розкриття стосується зв'язку і, зокрема, способів для передачі інформації в системі бездротового зв'язку. Системи бездротового зв'язку повсюдно впроваджуються для надання різних послуг зв'язку, таких як голосовий зв'язок, передача відеоданих, передача пакетних даних, широкомовна розсилка, передача повідомлень і т.п. Ці системи бездротового зв'язку можуть являти собою системи множинного доступу, які здатні підтримувати зв'язок для множини користувачів шляхом спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи Множинного Доступу з Кодовим Розділенням (CDMA), системи Множинного Доступу з Часовим Розділенням (TDMA), системи Множинного Доступу з Частотним Розділенням (FDMA), системи Множинного Доступу з Ортогональним Частотним Розділенням (OFDMA) і системи FDMA з Однією Несучою (SC-FDMA). Система бездротового зв'язку може включати в себе деяку кількість базових станцій, які можуть підтримувати зв'язок для деякої кількості терміналів. Базова станція може передавати в один або більше терміналів різні типи інформації, такі як дані трафіку, керуюча інформація і пілотсигнал. Керуюча інформація також може означатися термінами "службова інформація", "сигналізація" і т.д. Термінал також може передавати в базову станцію різні типи інформації. Для передавача бажано передавати інформацію одному або більше приймачам ефективним і надійним чином. У цьому документі описані способи для передачі інформації за допомогою символів маяка в системі бездротового зв'язку. У одному варіанті 7 здійснення передавач може відображати інформацію (наприклад, ідентифікатор (ID) стільника. ID сектора і/або іншу інформацію) в множину піднесучих серед численних піднесучих, причому інформацію переносять за допомогою позиції множини піднесучих. Передавач може згенерувати символ маяка, що містить інформацію, відображену в множину піднесучих. Символ маяка може являти собою символ ортогонального частотного розділення з мультиплексуванням (OFDM) або ортогонального частотного розділення з мультиплексуванням на одній несучій (SC-FDM). У одному варіанті здійснення передавач може відображати інформацію щонайменше в один небінарний символ. Далі, передавач може визначити множину піднесучих на основі щонайменше одного небі парного символу. У одному варіанті здійснення смуга пропускання системи може бути розділена па множину сегментів, і одна піднесуча в кожному сегменті може бути вибрана на основі одного небінарного символу. У ще одному варіанті здійснення множина піднесучих можуть бути вибрані на основі одного небінарного символу. Загалом, символ маяка може нести один або більше небінарних символів для одного або більше повідомлень. Передавач може використати більш високу потужність передачі для цієї множини піднесучих. Це може дозволити приймачам зі слабою геометрією надійним способом приймати інформацію, що посилається передавачем. Використання множини піднесучих також може забезпечити можливість посилати більший обсяг інформації в символі маяка і, крім того, поліпшити частотне рознесення. Різні аспекти і відмітні ознаки розкриття більш детально описані нижче. Короткий опис креслень Фіг.1 - ілюстрація системи бездротового зв'язку; Фіг.2 і 3 - ілюстрації двох варіантів здійснення символів маяка з множиною активних піднесучих: Фіг.4 і 5 - ілюстрації залежності потужності передачі від несучої для одного символу маяка без додаткової інформації і з додатковою інформацією, відповідно; Фіг.6 - ілюстрація процесу передачі інформації за допомогою символу маяка; Фіг.7 - ілюстрація пристрою для передачі інформації за допомогою символу маяка; Фіг.8 - ілюстрація процесу прийому інформації, що посилається в символі маяка; Фіг.9 - ілюстрація пристрою для прийому інформації, що посилається в символі маяка: Фіг.10 - ілюстрація структурної схеми базової станції і термінала. Докладний опис Описані в цьому документі способи можуть бути використані для різних систем бездротового зв'язку, таких як CDMA, TDMA, FDMA. OFDMA, SC-FDMA і інші. Терміни "система" і "мережа" використовуються в цьому документі як взаємозамінні. Система CDMA може реалізовувати таку радіотехнологію, як Універсальний Наземний Радіодоступ (UTRA), cdma2000 і т.п. UTRA вклю 95560 8 чає в себе стандарт Широкосмугового CDMA (Wideband-CDMA, W-CDMA) і інші різновиди CDMA. cdma2000 охоплює стандарти IS-2000, IS95 і IS-856. Система ТDMA може реалізовувати таку радіотехнологію, як Глобальна Система Мобільного Зв'язку (GSM). Система OFDMA може реалізовувати таку радіотехнологію, як розширена UTRA (E-UTRA), ультрамобільне широкомовлення (UMB). IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDMo і т.п. UTRA і E-UTRA є частиною стандарту Універсальної Системи Мобільного Зв'язку (UMTS). Довгострокова Еволюція (LTE) 3GPP є майбутнім релізом UMTS, в якому використовується E-UTRA, де на низхідній лінії зв'язку застосовується OFDMA, а на висхідній лінії зв'язку застосовується SCFDMA. Стандарти UTRA, E-UTRA, UMTS, LTE і GSM описані в документах "Проекту Партнерства 3-го покоління" (3GPP). Стандарти cdma2000 і UMB описані в документах "Другого Проекту Партнерства 3-го покоління" (3GPP2). Фіг.1 являє собою ілюстрацію системи 100 бездротового зв'язку, яка може включати в себе деяку кількість базових станцій і інших мережевих об'єктів. Для простоти, на Фіг.1 показані тільки три базові станції 110а, 110b і 110с і один системний контролер 130. Базова станція може являти собою стаціонарну станцію, яка здійснює зв'язок з множиною терміналів. На базову станцію також можуть посилатися як на Вузол В (Node В) Вдосконалений Вузол В (eNB). точку доступу. Базову Приймальнопередавальну Станцію (BTS) і т.п. Кожна базова станція 110 забезпечує покриття зв'язку для певної географічної області 102. Для збільшення пропускної здатності системи зона покриття базової станції може бути розділена на множину менших областей, наприклад, на три менші області 104а, 104b і 104с. Кожна менша область може обслуговуватися відповідною підсистемою базової станції. У стандарті 3GPP, термін "стільник" може означати саму малу зону покриття базової станції і/або підсистему базової станції, обслуговуючу зону покриття. У стандарті 3GPP2, термін "сектор" може означати саму малу зону покриття базової станції і/або підсистему базової станції, обслуговуючу зону покриття. Для ясності, в нижченаведеному описі використовується концепція стільника згідно 3GPP. У прикладі з Фіг.1, кожна базова станція 110 має три стільника, які покривають різні географічні області. Для ясності, згідно з ілюстрацією з Фіг.1 згадані стільники не перекривають один одного. На практиці суміжні стільники, як правило, перекривають один одного по краях, що дозволяє терміналу здійснювати зв'язок в будь-якій точці одного або більше стільників, коли він переміщується за системою. Термінали 120 можуть бути розподілені за всій системою, і кожний термінал може бути стаціонарним або мобільним. На термінал також можуть посилатися як на мобільну станцію, обладнання (UЕ)користувача. термінал доступу, абонентський блок, станцію і т.п. Термінал може являти собою стільниковий телефон, персональний цифровий секретар (PDA), бездротовий мо 9 дем, пристрій бездротового зв'язку, кишеньковий пристрій, портативний комп'ютер, бездротовий телефон і т.п. Термінал може здійснювати зв'язок з базовою станцією через пряму і зворотну лінії зв'язку. Термін пряма лінія зв'язку (або низхідна лінія зв'язку) означає лінію зв'язку від базової станції до термінала, а термін зворотна лінія зв'язку (або висхідна лінія зв'язку) означає лінію зв'язку від термінала до базової станції. Системний контролер 130 може бути сполучений з декількома базовими станціями і може забезпечувати координацію і керування для цих базових станцій. Системний контролер 130 може являти собою єдиний мережевий об'єкт або сукупність мережевих об'єктів. У системі 100 може використовуватися технологія OFDM і/або SC-FDM. При використанні OFDM і SC-FDM смуга частот системи розділяється на множину (K) ортогональних піднесучих, які також називають тонами, елементами дозволу по частоті і т.п. Інтервал між суміжними піднесучими може бути фіксованим, і загальна кількість піднесучих (K) може залежати від смуги пропускання системи. Наприклад. K може дорівнювати 128, 256, 512, 1024 або 2048 для смуги пропускання 1,25: 2,5; 5; 10 або 20 МГц, відповідно. Підгрупа із загальної кількості K піднесучих може використовуватися для передачі, а інші піднесучі можутьслужити як захисні піднесучі. Для простоти, в нижчевикладеному описі передбачається, що можна використати всі K піднесучих. Описані в цьому документі способи можуть бути використані з OFDM. SC-FDM, і, можливо, з іншими способами модуляції. Загалом, символи модуляції посилають в частотній області із застосуванням OFDM і у часовій області із застосуванням SC-FDM. Для ясності, в більшій частині нижчевикладеного опису передбачається, що система використовує OFDM і що інформацію посилають в OFDM-символах. Проте, посилання на OFDM-символи в нижчевикладеному описі можуть бути замінені посиланнями на SC-FDMсимволи або деякі інші символи передачі. Передавач може передавати символи маяка одному або більше приймачам. Символ маяка являє собою OFDM-символ або SC-FDM-символ, який несе інформацію в позиції однієї або більше піднесучих, які називають піднесучими маяка або активними піднесучими. Наприклад, один біт інформації може бути використаний для вибору однієї з двох піднесучих, два біти інформації можуть бути використані для вибору однієї з чотирьох піднесучих і т.д. Інформацію переносять таким чином, що піднесучі використовуються як піднесучі маяка, замість відправлення символів модуляції по піднесучим. Символ маяка також може позначатися терміном OFDM-символ маяка, маяк і т.п. Символ маяка може передаватися з використанням більш високої потужності передачі для піднесучих маяка і, таким чином, він може бути надійно детектований навіть при низькій якості сигналу, що приймається. У наступному описі для позначення якості сигналу, що приймається, використовується відношення сигналу до шуму (SNR). 95560 10 У одному аспекті символ маяка може містити інформацію, відображену в множину піднесучих маяка. Інформація, переносима за допомогою позиції піднесучих маяка, називається інформацією маяка. Використання множини піднесучих маяка може забезпечити певні переваги. Поперше, при використанні множини піднесучих маяка замість однієї піднесучої маяка в одному символі маяка може бути послано більше інформації. Це може підвищити розмірність символу маяка. По-друге, шляхом використання множини піднесучих маяка замість однієї піднесучої маяка, може бути поліпшене рознесення частоти. Поліпшення рознесення частоти може забезпечити більш надійний прийом інформації маяка при частотно селективному завмиранні, яке являє собою частотну характеристику, яка змінюється при різних частотах. Фіг.2 являє собою ілюстрацію одного варіанту здійснення символів маяка з множиною піднесучих маяка. У цьому варіанті здійснення системна смуга пропускання може бути розділена на M сегментів, і кожний сегмент може включати в себе L піднесучих, де L і M можуть виявляти собою будь-які цілі числа більше одиниці. У одному варіанті здійснення системна смута пропускання може бути розділена на множину піддіапазонів, і кожний піддіапазон може включати в себе набір суміжних або несуміжних піднесучих. Кожний сегмент може охоплювати один або більше піддіапазонів. У ще одному варіанті здійснення система може підтримувати роботу на множину і несучих, і кожний сегмент може відповідати різним несучим. Загалом, може бути визначена будь-яка кількість сегментів, і кожний сегмент може включати в себе будь-яку кількість піднесучих. M сегментів можуть включати в себе однакові або різні кількості піднесучих. M сегментам можуть бути призначені статичні набори піднесучих або різні набори піднесучих в різних часових інтервалах. У будь-якому випадку, піднесучі в кожному сегменті можуть бути апріорі відомі як передавачу, так і приймачу, або вони можуть бути перенесені за допомогою широкомовної інформації або надані деяким іншим способом. Для ясності, в наступному описі передбачається, що кожному сегменту призначається статичний набір з L піднесучих. Символ маяка може бути відправлений в кожному N періоді передачі OFDM-символу, де N може бути цілим числом, яке дорівнює або більше одиниці. У одному варіанті здійснення часова шкала передачі може бути розділена на блоки кадрів, кожний з яких включає в себе N періодів передачі OFDM-символу. Символ маяка може бути відправлений в одному періоді передачі OFDM-символу кожного кадру. Кадри можуть являти собою радіокадри. кадри Фізичного (PHY) рівня, суперкадри і т.п. Символ маяка також може бути відправлений в кожному періоді передачі OFDM-символу при N=1. У прикладі з Фіг.2, символ маяка посилають в періоді і передачі OFDM-символу, де і є індексом періоду передачі OFDM-символу. Цей символ маяка включає в себе одну піднесучу маяка в 11 кожному з M сегментів. M піднесучих маяка в символі маяка мають індекси kn,m для m=1,...,М, де n є індексом для символу маяка, а m є індексом для сегмента. Символ маяка може нести додаткову інформацію про інші піднесучі. OFDMсимвол, що містить в собі яку-небудь інформацію, може бути відправлена в кожному з періодів передачі OFDM-символу з i+1 по i+N-1. Кожний символ маяка посилають в періоді i+N передачі OFDM-символу і включає в себе одну піднесучу маяка в кожному з M сегментів. M піднесучих маяка в символі маяка мають індекси kn+1,m, для m=1,...,М. Цей символ маяка може нести додаткову інформацію про інші піднесучі. Символи маяка і OFDM-символи можуть бути схожим способом відправлені в періодах передачі OFDMсимволу. Індекс kn,m піднесучої маяка для сегмента m в символі n маяка може розглядатися як небінарний символ. Небінарний символ є символом, який може прийняти одне з більше ніж двох можливих значень, і він також може називатися багаторозрядним символом. Наприклад, якщо L=64, то 6-бітний символ, що має одне з 64 можливих значень, може бути використаний для вибору однієї з 64 можливих піднесучих як піднесучої маяка. Число L може бути таке, що дорівнює числу два, зведеному в деяку степінь. У будь-якому випадку, M небінарних символів можуть бути використані для вибору M піднесучих маяка в M сегментах в одному символі маяка. Використання M піднесучих маяка в одному символі маяка може поліпшити розмірність символу маяка. Інформація маяка може бути відправлена в символах маяка різними способами. У одному варіанті здійснення повідомлення, що містить інформацію маяка, може бути закодовано так, щоб згенерувати M небінарних символів, які можуть бути використані, щоб вибрати M піднесучих маяка в одному символі маяка. У цьому варіанті здійснення символ маяка може нести небіпарні символи для одного повідомлення, що може забезпечити можливість швидкого прийому повідомлення. У ще одному варіанті здійснення, M повідомлень можуть бути закодовані так, щоб згенерувати M послідовностей небі парних символів. Кожна послідовність небінарних символів може бути відправлена по піднесучим маяка (в різних символах маяка) в одному сегменті. Заданий символ маяка може включати в себе M піднесучих маяка, що визначаються за допомогою M небінарних символів в M послідовностях для M повідомлень. Цей варіант може забезпечити рознесення у часі для кожного повідомлення. Загалом, символ маяка може нести небінарні символи для одного або більше повідомлень. Кожне повідомлення може мати один або більше небінарних символів, що посилаються в символі маяка. Фіг.3 являє собою ілюстрацію ще одного варіанта здійснення символів маяка з множиною піднесучих маяка. У цьому варіанті здійснення символ маяка включає в себе M різних піднесучих маяка, і кожна піднесуча маяка може бути розташована в будь-якому місці всередині системної смуги частот. Символ маяка може бути відп 95560 12 равлений в кожному N періоді передачі OFDMсимволу, де N≥1. У прикладі з Фіг.3 символ маяка посилають в періоді і передачі OFDM-символу. Цей символ маяка включає в себе M піднесучих маяка з індексами kn,m, для m=1,...,М, і він може нести додаткову інформацію, що відноситься до інших піднесучих. OFDM-символ, що містить якунебудь інформацію, може бути відправлений в кожному з періодів передачі OFDM-символу з i+1 по i+N-1. Інший символ маяка посилають в періоді i+N передачі OFDM-символу. Цей символ маяка включає в себе M піднесучих маяка з індексами kk+L „, для ш=1,. .., М. і він може нести додаткову інформацію, що стосується інших піднесучих. Символи маяка і OFDM-символи можуть бути схожим чином відправлені в періодах передачі OFDM-символу. У одному варіанті здійснення кожна піднесуча маяка в символі маяка може бути вибрана за допомогою одного небінарного символу. У цьому варіанті здійснення M небінарних символів можуть бути відправлені в одному символі маяка. Можуть бути обмеження відносно діапазону можливих значень кожного небінарного символу. M небінарних символів можуть бути призначені для одного або більше повідомлень. У ще одному варіанті здійснення M піднесучих маяка в символі маяка можуть бути вибрані за допомогою одного небінарного символу. У цьому варіанті здійснення кожна можлива комбінація з M піднесучих маяка може відповідати одному можливому значенню небінарного символу. За допомогою більшої кількості піднесучих маяка може бути сформована більша кількість комбінацій піднесучих маяка. Отже, небінарний символ більшого розміру, з великою кількістю бітів, може бути відправлений за допомогою більшої кількості піднесучих маяка. Фіг.4 ілюструє графік залежності потужності передачі від піднесучої для одного символу маяка, що містить тільки піднесучі маяка. Тут терміни "потужність передачі" і "енергія" використовуються як взаємозамінні. Доступна потужність Pavail передачі для OFDM-символу може бути розподілена по M піднесучим маяка. У прикладі з Фіг.4 доступна потужність передачі рівномірно розподілена по M піднесучим маяка, і кожна піднесуча маяка передається на потужності Pbeacon=Pavail/M. Інші піднесучі можуть бути приведені до нульового рівня потужності передачі. Фіг.5 ілюструє графік залежності потужності передачі від піднесучої для одного символу маяка, що містить піднесучі маяка, а також додаткову інформацію. Доступна потужність Pavail передачі для OFDM-символу може бути розділена на потужність Pb передачі маяка і потужність Pd передачі даних. Потужність передачі маяка є часткою доступної потужності передачі, яка призначається для інформації маяка. Потужність передачі даних є часткою доступної потужності передачі, яка призначається для передачі додаткової інформації. У прикладі з Фіг.5 потужність передачі маяка рівномірно розподілена по M піднесучим маяка, і кожна піднесуча маяка передається на потужності Pbeacon=Pb/M. Потужність передачі даних може бути розпо 13 ділена по піднесучим, що використовується для відправлення додаткової інформації. У прикладі з Фіг.5 потужність передачі даних рівномірно розподілена по W=K-M іншим піднесучим, і кожна піднесуча передається на потужності Pdata=Pd/M. Загалом, один або більше типів інформації можуть бути відправлені по W іншим піднесучим, і для різних типів інформації можуть використовуватися однакові або різні рівні потужності передачі. Наприклад, пілот-сигнали, керуюча інформація і дані трафіку можуть бути відправлені по W іншим піднесучим. Пілот-сигнал може бути відправлений на першому рівні потужності передачі, керуюча інформація може бути відправлена на другому рівні потужності передачі, а дані трафіку можуть бути відправлені на третьому рівні потужності передачі. Перший рівень потужності передачі може регулюватися за допомогою контуру керування потужністю таким чином, щоб забезпечувати бажану якість сигналу, що приймається для пілот-сигналу. Другий рівень потужності передачі може регулюватися таким чином, щоб забезпечувати бажану надійність для керуючої інформації. Третій рівень потужності передачі може залежати від потужності передачі даних, що залишається. Оскільки інформацію маяка переносять за допомогою позиції піднесучих маяка, по кожній піднесучій маяка може відправлятися будь-який символ модуляції. Проте, перенесення однакових символів модуляції або випадково вибираних символів модуляції по M піднесучим маяка в одному символі маяка може привести до високого значення відношення пікової потужності до середньої потужності (PAPR) для символу маяка. PAPR являє собою відношення пікової потужності до середньої потужності для форми хвилі. Високі значення PAPR можуть привести до можливого синфазного додання M синусоїд для M піднесучих маяка. Високі значення PAPR можуть привести до великих втрат в підсилювачі потужності, щоб уникнути насичення, внаслідок чого може погіршитися продуктивність. Проблема високих значень PAPR може бути пом'якшена різними способами. У одному варіанті здійснення набір з M символів модуляції може бути вибраний для M піднесучих маяка, щоб набути зменшеного значення PAPR для символу маяка. Наприклад, символ маяка може включати в себе три піднесучих маяки з індексами k1=k-k, k2=kс і k3=kс+k, де kс є індексом центральної піднесучої маяка, a k є інтервалом між піднесучими маяка. Три синусоїди exp(j2·t·fm), m=1, 2, 3, для трьох піднесучих k1, k2 і k3 можуть бути модульовані за допомогою фаз f1=-1, f2=1 і f3=1. Ці фази можуть забезпечити більш низьке значення PAPR для символу маяка, чим інші фази. Загалом, відповідний набір з M символів модуляції може бути вибраний для кожної комбінації з M піднесучих маяка. Символ маяка може бути згенерований за допомогою OFDM таким чином. M символів модуляції можуть бути відображені в M піднесучих маяка. Нульові символи, величина сигналу яких дорівнює нулю, і/або інші символи модуляції мо 95560 14 жуть бути відображені в інші піднесучі. K відображених символів можуть бути перетворені у часовій області за допомогою зворотного швидкого перетворення Фур'є (IFFT) по K точках, щоб одержати корисну частину, що містить K вибірок часової області. Останні C вибірок корисної частини можуть бути скопійовані і прикріплені спереду корисній частини, щоб сформувати OFDMсимвол, що містить К+С вибірок. Частина, що копіюється, позначається терміном "циклічний префікс", а величина C називається довжиною циклічного префікса. Циклічний префікс використовується для протидії міжсимвольним перешкодам (ISI), що викликаються частотно виборчим завмиранням. OFDM-символ може бути наданий як символ маяка, і він може бути переданий в одному періоді передачі OFDM-символу, який може бути рівний періодам передачі вибірок К+С. У ще одному варіанті здійснення, символ маяка з множиною піднесучих маяка може бути згенеровапий шляхом мультиплексування з частотним розділенням і перемежовуванням (IFDM), яке є однією з форм SC-FDM. У цьому варіанті здійснення M символів модуляції можуть бути перетворені шляхом дискретного перетворення Фур'є (DFT) по M точках, щоб одержати M символів частотної області. M символів частотної області можуть бути відображені в M піднесучих маяка, і нульові символи і/або інші символи модуляції можуть бути відображені в інші піднесучі. K відображених символу можуть бути перетворені шляхом IFFT по K точках, щоб одержати корисну частину. Циклічний префікс може бути прикріплений до корисної частини, щоб сформувати SC-FDMсимвол, що містить K+С вибірок. SC-FDM-символ може бути наданий як символ маяка, і він може передаватися в одному періоді передачі OFDMсимволу. Символ маяка з множиною піднесучих маяка також може бути згенерований іншими способами, що забезпечують більш низькі значення PAPR. Загалом, інформація маяка може містити будь-який тип інформації, який може залежати від того, чи є передавач базовою станцією або терміналом. Якщо передавач є базовою станцією, то інформація маяка може містити ID стільника або ID сектора, широкомовну інформацію, системну інформацію, керуючу інформацію і т.п. Якщо передавач є терміналом, то інформація маяка може містити керуючу інформацію і т.п. Інформація маяка може бути відправлена, використовуючи код маяка. Код маяка являє собою код. який використовується для кодування інформації маяка в передавачі i для декодування інформації маяка в приймачі. Передавач може обробляти інформацію маяка на основі коду маяка, щоб згенерувати послідовність небінарних символів. Передавач може посилати небінарні символи в одному або більше символах маяка. Приймач може прийняти небінарні символи з одного або більше символів маяка. Приймач може декодувати прийняті небінарні символи на основі коду маяка, щоб відновити інформацію маяка, що посилається передавачем. 15 95560 Код маяка може бути визначений на основі поліноміального коду, коду максимальної рознесеності (MDS), коду Ріда-Соломона (який є одним з типів коду MDS) або деякого іншого типу коду. Для ясності, нижче описаний конкретний код маяка, оснований на коді Ріда-Соломона. Для цього коду маяка небінарний символ має одне з S=47 можливих значень від 0 до 46. Для варіанту здійснення з Фіг.2. кожне значення небінарного символу може бути використане для вибору однієї піднесучої в одному сегменті, і S може бути менше або дорівнювати L. Для варіанту здійснення з Фіг.3. кожне значення небінарного символу може бути використане для вибору комбінації з M піднесучих маяка, і S може бути меншим або дорівнює загальній кількості комбінацій з M піднесучих маяка. Загалом, небінарний символ може бути використаний для вибору однієї або більше піднесучих маяка, і S може залежати від кількості комбінацій з всіх піднесучих маяка, вибираних за допомогою небінарного символу. У даному прикладі коду маяка інформацію маяка посилають в 12-бітному повідомленні. Код маяка повинен підтримувати щонайменше 12 2 =4096 різних послідовностей небінарних символів. Кожне можливе повідомлення може бути відображене в окрему послідовність небінарних символів. Повідомлення, що містить інформацію маяка, може бути відображене в послідовність небінарних символів Хt(1, 2, 3), що може бути виражено як:   2t X1(1,  2 ,  3 )  p1 1   2  p1 2 p 2t  p1 3 p 3 t , 2 Рів няння (1) де t=0, 1, 2,... є індексом небінарних символів в послідовності, р1 є примітивним елементом 2 3 поля Z47, p2  p1 і p3  p1 , 1, 2, 3 є експонентними коефіцієнтами, які визначаються на основі повідомлення, і  означає складання тю модулю. Поле Z47 містить 47 елементів від 0 до 46. Примітивний елемент поля Z47 є елементом Z47, який може бути використаний для генерації всіх 46 ненульових елементів Z47. Наприклад, для поля Z7, що містить 7 елементів з 0 до 6, число 5 є примітивним елементом Z7 і воно може бути використане для генерації всіх 6 ненульових 0 1 елементів Z7 таким чином: 5 mod 7=1, 5 mod 2 3 4 5 7=5, 5 mod 7=4, 5 mod 7=6, 5 mod 7=2, і 5 mod 7=3. У рівнянні (1), арифметичні операції викопуються по полю Z47. Наприклад, підсумовування А і В може бути задано як (А+В) mod 47, перемноження А і В може бути задано як (А*В) mod 47, А В в мірі В може бути задано як А mod 47, і т.д. Підсумовування між експонента являють собою підсумовування цілого по модулю 47. У одному варіанті здійснення p1  45 , 2 3 p2  p1  4 і p3  p1  39 . Для р1 також можуть бути використані інші примітивні елементи. Вибір 2 3 значень p2  p1 і p3  p1 приводить до коду Ріда-Соломона згідно з рівнянням (1). 16 Експонентні коефіцієнти 1, 2 і 3 можуть бути задані таким чином: 0  1  2, 0   2  46, i Рівняння (2) 0  3  46. При обмеженнях, заданих системою рівнянь (2), може бути одержане всього 2*46*46=4232 різних комбінацій 1, 2 і 3. Кожна унікальна комбінація з (1, 2 і 3 відповідає різним можливим повідомленням і, отже, різним послідовностям небінарних символів для інформації маяка. 4232 різних комбінацій з 1, 2 і 3 можуть підтримувати 12-бітне повідомлення. Повідомлення може бути відображене у відповідну комбінацію з 1, 2 і 3 таким чином: Y=2116*1+46*2+3, Рівняння (3) де Y являє собою 12-бітне значення повідомлення в діапазоні від 0 до 4095. Також можуть бути використані інша відповідність між повідомленням і комбінацією з 1, 2 і 3. , Оскільки pi46  1 де і=1, 2, 3, код маяка, показаний в рівнянні (1), є періодичним, причому період становить 46/2=23 символів. Отже, Хt+23(1, 2, 3)=Xt(1, 2, 3) для будь-якого заданого значення t. Передавач може відобразити 12-бітне повідомлення послідовності з 23 небінарних символів на основі коду маяка, проілюстрованого в рівнянні (1). Передавач може послати три або більше наступних один за одним небінарних символів в послідовності для повідомлення. Кожний небінарний символ може бути використаний для вибору (і) однієї піднесучої маяка в одному сегменті для варіанту здійснення з Фіг.2 або (іі) одну або більше піднесучих маяка для варіанту здійснення з Фіг.3. Приймач може відновити повідомлення, відправлене передавачем, за допомогою трьох наступних один за одним небінарних символів. Приймач може одержати три небінарних символи x 1 , х 2 і x 3 для t, t+1 і t+2, відповідно. Прийняті небінарні символи можуть бути виражені як:  2   x1  p1 1  2t  p1 2 p2t  p1 3 p3 t , 2  2   x2  p1 1 2( t 1)  p1 2 p2( t 1)  p1 3 p3( t 1)  2  2  2  2  p1p1 1 2t  p2p1 2 p2t  p3p1 3 p3t , і 2 2  2   x3  p1 1 2( t 2)  p1 2 p2( t 2)  p1 3 p3( t 2)  2 4  4  4  2  p1 p1 1 2t  p2p1 2 p2t  p3p1 3 p3t . 2 Рів няння (4) Система рівнянь (4) може бути виражена в матричній формі таким чином:   2t  p1  2 t   x1   1 1 1  p1 1     1     2  2t 2 2   2 2t   x2    p1 p2 p3  p1 p2  B p1 2 p2  Рів    x   p4 p4 p4   3 2t  2  p1 3 p3t  2 3  p1 p3   3  1     няння (5) Приймач може обчислити члени,  2   p1 1  2t , p1 2 p2t і p1 3 p3 t в рівнянні (5), таким чином: 2 17   2t  y1   x1   p1 1        2t   y 2   B x 2    p1 2 p2  Рівняння (6) y   x    3 2t   3  3   p1 p3     Приймач може одержати експоненту p1 1  2t таким чином: z1=log(y1)/log(p1)=1+2t Рівняння (7) Логарифм в рівнянні (7) визначається по полю Z47. Експонентний коефіцієнт 1 і індекс t можуть бути одержані з рівняння (7), таким чином: 1=z1 mod 2, і Рівняння (8а) t=z1 div 2. Рівняння (8b) Коефіцієнт 2 може бути визначений шляхом заміни t, одержаної з рівняння (8b), на   y 2  p1 2 p2t , щоб одержати p1 2 , і, далі, може бу2  ти обчислена величина 2 на основі p1 2 . Схожим чином, коефіцієнт 3 може бути визначений шля 2  хом заміни і на y3  p1 3 p3t , щоб одержати p1 3 ,  після чого обчислюється 3 на основі p1 3 . Вище був описаний приклад коду маяка, оснований на коді Ріда-Соломона. Для відправлення інформації маяка в символах маяка також можуть бути використані інші коди маяка. Загалом, передавач може обробляти інформацію маяка на основі коду маяка, щоб згенерувати послідовність небінарних символів. Передавач може відправити достатню кількість небінарних символів в послідовності - по одному або більше небінарних символів в кожному символі маяка. Кількість небінарних символів, що посилаються, може залежати від коду маяка, відправленої інформації маяка і т.п. Приймач може прийняти один або більше символів маяка з передавача і може визначити прийняту потужність кожної піднесучої в кожному символі маяка. Приймач може відновити інформацію маяка, що посилається передавачем, використовуючи декодування з жорстким розрізненням і/або декодування з м'яким розрізненням. Для декодування з жорстким розрізненням приймач може спочатку визначити піднесучі маяка для кожного символу маяка. Для кожного символу маяка приймач може порівняти прийняту потужність кожної піднесучої з порогового величиною і декларувати піднесучу маяка, якщо прийнята потужність перевищує порогову величину. Порогова величина може бути визначена на основі загальної прийнятої потужності, потужності передачі, що використовується для кожної піднесучої маяка, потужності передачі, що використовується для кожної з інших піднесучих, і т.н. Приймач може детектувати M піднесучих маяка для кожного символу маяка і одержати один або більше небінарних символів для M піднесучих маяка. Далі, приймач може декодувати всі небінарні символи, щоб відновити інформацію маяка. Для декодування з м'яким рішенням, приймач може спочатку визначити загальну прийняту потужність для кожного можливого повідомлення, яке може бути відправлене передавачем для 95560 18 інформації маяка. Для кожного можливого повідомлення приймач може когерентний або некогереіптшй комбінувати прийняті потужності всіх піднесучих маяка (в одному або більш символах маяка) для цього повідомлення, щоб одержати загальну прийняту потужність для повідомлення. Приймач може одержати всього Q величин прийнятих потужностей для Q можливих повідомлень, де значення Q може бути таке, що дорівнює 4096 для 12-бітних повідомлень. У одному варіанті здійснення приймач може ідентифікувати повідомлення з найбільшим значенням загальної прийнятої потужності і може надати це повідомлення як декодоване повідомлення, якщо ця загальна прийнята потужність вища порогової величини. Для цього варіанту здійснення приймач може одержати максимум одне декодоване повідомлення. У ще одному варіанті здійснення приймач може порівнювати загальну прийняту потужність для кожного повідомлення з пороговою величиною і надати повідомлення як декодоване повідомлення, якщо ця загальна прийнята потужність вище порогової величини. Для цього варіанту здійснення приймач може одержати нуль, одне або більше декодованих повідомлень. Приймач також може використовувати поєднання декодування з жорстким розрізненням і декодування з м'яким розрізненням. Наприклад, приймач може спочатку виконати декодування з жорстким розрізненням і одержати детектоване повідомлення. Далі, приймач може порівняти загальну прийняту потужність піднесучих маяка для цього детектованого повідомлення з пороговою величиною. Приймач може надати детектоване повідомлення як декодоване повідомлення, якщо загальна прийнята потужність перевищує порогову величину. Фіг.6 являє собою ілюстрацію одного варіанту процесу 600 для передачі інформації в системі бездротового зв'язку. Процес 600 може бути виконаний передавачем, який може являти собою базову станцію, термінал або деякий інший об'єкт. У одному варіанті здійснення передавач може відображати інформацію (наприклад. Ідентифікатор (ID) стільника, ID сектора і/або іншу інформацію) в множину піднесучих серед численних піднесучих, причому Інформацію переносять за допомогою позиції множини піднесучих (етап 612). У одному варіанті здійснення множина піднесучих може бути в одній з множини сегментів, що містять набори піднесучих, що не перекриваються, наприклад, як показано па Фіг.2. У ще одному варіанті здійснення кожна піднесуча може бути будь-якою однією піднесучою з численних піднесучих, наприклад, як показано на Фіг.3. У будь-якому випадку, передавач може згенерувати символ маяка, що містить інформацію, відображену в множину піднесучих (етап 614). У одному варіанті здійснення передавач може відображати інформацію щонайменше в один небінарний символ. Далі, передавач може визначити множину піднесучих на основі щонайменше одного небінарного символу. У одному варіанті здійснення передавач може визначити кожну з 19 множини піднесучих на основі окремого небінарного символу. У ще одному варіанті здійснення передавач може визначити множину піднесучих на основі одного небінарного символу. Передавач також може визначити множину піднесучих іншими способами. Передавач може відображати додаткову інформацію щонайменше в одну піднесучу серед інших піднесучих, невживаних для множини піднесучих. наприклад, як показано на Фіг.5. Передавач може згенерувати символ маяка, який, додатково, містить додаткову інформацію, відображену щонайменше в одну піднесучу. У одному варіанті здійснення передавач може згенерувати OFDM-символ, що містить множину символів модуляції, відображених в множину піднесучих. Передавач може надати OFDMсимвол як символ маяка. Множина символів модуляції можуть бути вибрані так, щоб скоротити PAPR символу маяка. У ще одному варіанті здійснення, передавач може згенерувати SC-FDMсимвол, що містить множину символів модуляції, що посилаються у часовій області по множині піднесучих.Передавач може надати SC-FDMсимвол як символ маяка. Передавач може посилати щонайменше одне повідомлення в щонайменше одному символі маяка. Передавач може відобразити кожне повідомлення у відповідний набір небінарних символів. Передавач може визначити множину піднесучих для кожного символу маяка на основі щонайменше одного небінарного символу з щонайменше одного набору небінарних символів для щонайменше одного повідомлення. Передавач може посилати одне повідомлення в кожному символі маяка. Альтернативно, передавач може посилати множину повідомлень в кожному символі маяка, наприклад, кожне повідомлення може бути відправлене на одній піднесучій в кожному символі маяка. ФІг.7 являє собою ілюстрацію одного варіанту здійснення пристрою 700 для передачі інформації в системі бездротового зв’язку. Пристрій 700 включає в себе модуль 712 для відображення інформації в множину піднесучих серед численних піднесучих, де інформацію переносять за допомогою позиції множини піднесучих, і модуль 714 для генерації символу маяка, що містить інформацію, яка відображена в множину піднесучих. Фіг.8 являє собою ілюстрацію одного варіанту здійснення процесу 800 для прийому інформації в системі бездротового зв'язку. Процес 800 може бути виконаний приймачем, який може являти собою базову станцію, термінал або деякий інший об'єкт. Приймач може прийняти символ маяка, що містить інформацію, яка відображена в множину піднесучих серед численних піднесучих (етап 812). Приймач може відновити інформацію на основі позиції множини піднесучих серед численних піднесучих (етап 814). У одному варіанті здійснення приймач може визначити щонайменше один небінарний символ на основі позиції множини піднесучих. Далі, приймач може декодувати щонайменше один небінарний символ, щоб 95560 20 відновити інформацію. У ще одному варіанті здійснення приймач може визначити множину небінарних символів на основі позиції множини піднесучих - по одному небінарному символу для кожної піднесучої. Далі, приймач може декодувати множину небінарних символів, щоб відновити інформацію. Символ маяка може містити додаткову інформацію, відображену щонайменше в одну піднесучу серед інших піднесучих, які не використовуються для множини піднесучих. Далі, приймач може відновити додаткову інформацію на основі щонайменше одного прийнятого символу для щонайменше одній піднесучої. Передавач може посилати щонайменше одне повідомлення по множині піднесучих в кожному з щонайменше одного символу. Кожне повідомлення може бути відправлене за допомогою відповідного набору небінарних символів. Приймач може відновити щонайменше одне повідомлення на основі небінарних символів, одержаних з щонайменше одного символу маяка. У одному варіанті здійснення приймач може виконати декодування з жорстким розрізненням. Приймач може порівняти прийняту потужність кожної з численних піднесучих для кожного символу маяка з порогового величиною і може ідентифікувати множину піднесучих для символу маяка на основі результатів порівняння. Приймач може визначити щонайменше один небінарний символ для кожного символу маяка на основі позиції множини піднесучих. Далі, приймач може декодувати всі небінарні символи, щоб відновити щонайменше одне повідомлення. У ще одному варіанті здійснення приймач може виконати декодування з м'яким розрізненням. Приймач може визначити загальну прийняту потужність для кожного можливого повідомлення шляхом комбінування прийнятих потужностей всіх піднесучих, використаних для цього повідомлення. Далі, приймач може відновити щонайменше одне повідомлення па основі загальних прийнятих потужностей для всіх можливих повідомлень. Фіг.9 являє собою ілюстрацію одного варіанту пристрою 900 для прийому інформації в системі бездротового зв'язку. Пристрій 900 включає в себе модуль 912 для прийому символу маяка, що містить інформацію, яка відображена в множину піднесучих серед численних піднесучих, і модуль 914 для відновлення інформації на основі позиції множини піднесучих серед численних піднесучих. Модулі на Фіг.7 і 9 можуть містити пропесори. електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, пам'яті і т.н., або будь-яку комбінацію перерахованого. Фіг.10 являє собою структурну схему одного варіанту базової станції 110 і термінала 120, які можуть являти собою одну з базових станцій і одну з терміналів з Фіг.1, відповідно. У цьому варіанті, базова станція 110 забезпечена T антенами 1034а-1034t. а термінал 120 забезпечений R антенами 1052а-1552r, де Т≥1 і R≥1. У базовій станції 110 процесор 1020 передачі може приймати дані трафіку для одного або більше терміналів з джерела 1012 даних, обробля 21 ти ці дані трафіку для кожного термінала на основі однієї або більше схем модуляції і кодування, і надавати символи даних для всіх терміналів. Процесор 1020 передачі також може обробляти інформацію маяка і іншу інформацію, і надавати символи модуляції керування. Процесор 1030 передачі з множиною Входів і множиною Виходів (MlMO) може мультиплексувати символи модуляції даних, символи модуляції керування, символи пілот-сигналу і, можливо, інші символи. Процесор 1030 МІМО-передачі може викопувати просторову обробку (наприклад, попереднє кодування) мультиплексованих символів, якщо це застосовно, і надавати T вихідних потоків символів в T модуляторів 1032а-1532t. Кожний модулятор 1032 може обробляти відповідний вихідний потік символів (наприклад, для OFDM. SC-FDM і т.п.). щоб одержати вихідну послідовність вибірок. Кожний модулятор 1032 може додатково обробляти (наприклад, перетворювати в аналогову форму, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідну послідовність вибірок, щоб одержати сигнал прямої лінії зв'язку. T сигналів прямої лінії зв'язку з модуляторів 1032а-1032t можуть передаватися з T антен 1034a-1034t, відповідно. У терміналі 120, антени 1052а-1052r можуть прийняти сигнали прямої лінії зв'язку з базової станції 110 і надати прийняті сигнали в демодулятори 1054а-1054r, відповідно. Кожний демодулятор 1054 може приводити до заданих умов (наприклад, фільтрувати, посилювати, перетворювати з пониженням частоти і оцифровувати) відповідний прийнятий сигнал, щоб одержати прийняті вибірки. Кожний демодулятор 1054 може додатково обробляти прийняті вибірки (наприклад, для OFDM, SC-FDM і т.п.), щоб одержати прийняті вибірки. MIMO-детектор 1056 може одержати прийняті символи для всіх R демодуляторів 1054а-1054r, виконати МІМО-детектування прийнятих символів, якщо це застосовно, і надати детектовані символи. Процесор 1060 прийому може обробляти (наприклад, демодулювати і декодувати) детектовані символи, надавати декодовані дані трафіку для термінала 120 в приймач 1062 даних і надавати декодовану інформацію маяка і іншу інформацію в контролер/процесори 1080. FIa зворотній лінії зв'язку, в терміналі 120, дані трафіку з джерела 1072 даних і керуюча інформація з контролера/процесора 1080 може бути оброблена за допомогою процесора 1074 передачі, заздалегідь кодована за допомогою процесора 1076 МІМО-передачі, якщо застосовно, оброблена модуляторами 1054а-1054r (наприклад, для OFDM, SC-FDM і т.п.) і передана в базову станцію 110. У базовій станції 110 сигнали зворотної лінії зв'язку з термінам 120 можуть бути прийняті за допомогою антен 1034, демодульоваиі демодуляторами 1032, оброблені MIMOдетектором 1036, якщо застосовно, і додатково оброблені процесором 1038 прийому, щоб одержати дані трафіку і керуючу інформацію, що передасться терміналом 120. Контролери/процесор 1040 і 1080 можуть ке 95560 22 рувати роботою базової станції 110 і термінала 120, відповідно. Контролер/процесор 1040 і/або 1080 може виконувати або керувати виконанням процесу 600 з Фіг.6. процесу 800 з Фіг.8 і/або іншими процесами для описаних в ньому документі способів. Пам'яті 1042 і 1082 можуть зберігати дані і програмні коди для термінала 120 і базової станції 110, відповідно. Планувальник 1044 може виконувати планування терміналів для передачі по прямій і зворотній лініях зв'язку і надавати призначення ресурсів для спланованих терміналів. Фахівцям в даній галузі техніки буде очевидно, що інформація і сигнали можуть бути представлені за допомогою будь-якої технології і способу з широкого спектра таких. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і елементарні сигнали, які можливо згадувалися у вищевикладеному описі, можуть бути представлені за допомогою напружень, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок, або за допомогою будь-якого поєднання перерахованих. Фахівцям в даній галузі техніки також буде зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані в зв'язку з даним розкриттям, можуть бути реалізовані як електронне апаратне забезпечення, комп'ютерне програмне забезпечення або їх комбінації. Для ясної ілюстрації цієї взаємозамінності апаратного забезпечення і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи вище були загалом описані в термінах їх функціональності. Чи реалізована така функціональність в апаратному забезпеченні або програмному забезпеченні залежить від конкретного додатку і конструктивних обмежень, що накладається на систему загалом. Фахівці в даній галузі техніки можуть реалізувати описані функції різними способами для кожного конкретного застосування, але подібні рішення реалізації не повинні бути інтерпретовані як такі, що приводять до виходу за рамки об'єму даного розкриття. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з даним розкриттям, можуть бути реалізовані або виконані за допомогою процесора загального призначення, цифрового процесора сигналів, спеціалізованої мікросхеми, програмованої вентильної матриці або іншого логічного пристрою, що програмується, дискретного вентиля або транзисторної логічної схеми, дискретних апаратних компонентів або їх будьякої комбінації, призначеної для виконання описаних тут функцій. Процесор загального призначення може бути мікропроцесором, але альтернативно процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація цифрового сигнального процесора і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів в поєднанні з цифровим процесором сигналів як ядро, або будь-яка інша подібна конфігурація. 23 Етапи способу або алгоритму, описаного в зв'язку з даним розкриттям, можуть бути здійснені безпосередньо апаратно, за допомогою програмного модуля виконуваного процесором, або за допомогою комбінації цих двох варіантів. Програмний модуль може зберігатися в пам'яті ОЗП, флеш-пам'яті, пам'яті ПЗП, пам'яті СППЗП, пам'яті ЕСППЗП, регістрах, жорстких дисках, знімних дисках, дисках CD-ROM або будь-якій іншій відомій формі носіїв даних. Ілюстративний носій даних сполучений з процесором так. щоб процесор міг прочитувати інформацію з носія даних, і записувати інформацію на нього. Альтернативно, носій даних може бути інтегрований з процесором. Процесор і носій даних можуть бути в спеціалізованій мікросхемі. Спеціалізована мікросхема може бути в терміналі користувача. Альтернативно, процесор і носій даних можуть бути розташовані в терміналі користувача як роздільні компоненти. У одному або більше прикладах здійснення описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпечення, вбудованому програмному забезпеченні або в їх комбінації. При реалізації в програмному забезпеченні функції можуть зберігатися на машиночитаному носії і передаватися з нього у вигляді однієї або більше інструкцій або кодів. Машиночитаний носій включає в себе як комп'ютерні засоби зберігання, гак і засоби зв'язку, що включають в себе середовище, яке полегшує перенесення комп'ютерної програми з одного місця в інше. Засобом зберігання може бути будь-який доступний засіб, до якого може бути виконаний доступ комп'ютером загального або спеціального призначення. Як приклад, але не обмежуючись перерахованим, подібні машиночитані носії можуть включати в себе ПЗП, ОЗП, ЕСППЗП, компакт диски CD-ROM або інші носії па основі оптичних дисків, носії на основі магнітних дисків або інші магнітні пристрої зберігання, 95560 24 або будь-який інший носій, який може бути використаний для зберігання бажаного засобу програмного коду в формі інструкцій або структур даних і до якого може бути виконаний доступ комп'ютером загального або спеціального призначення, або процесором загального або спеціального призначення. Крім того, будь-яке з'єднання правильно називати машиночитаним носієм. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела через коаксіальний кабель, волоконно-оптичний кабель, виту пару, цифрову абонентську лінію (DSL) або за допомогою бездротових технологій, таких як інфрачервоний зв'язок, радіозв'язок і мікрохвильовий зв'язок, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоний зв'язок, радіозв'язок і мікрохвильовий зв'язок, включають у визначення носія. Диски (disk) і диски (disc) у використаному тут значенні включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск Blu-ray, причому диски (disk) звичайно відтворюють дані магнітним способом, а диски (disc) відтворюють дані оптичним способом за допомогою лазерів. Комбінації з яких-небудь вищеперелічених типів також повинні бути включені в об'єм машиночитаного носія. Попередній опис розкриття наведений, щоб надати можливість фахівцям в даній галузі техніки реалізувати або використати дане розкриття. Фахівцям в даній галузі техніки будуть очевидні різні модифікації даного розкриття, і описані тут ключові принципи можуть застосовуватися до інших варіантів в рамках суті або об'єму даного розкриття. Отже, дане розкриття не обмежується описаними тут прикладами, а йому потрібно зіставити самий широкий об'єм відповідно до розкритих принципів і нових відмітних ознак. 25 95560 26 27 95560 28 29 95560 30 31 95560 32 33 95560 34 35 Комп’ютерна верстка А. Рябко 95560 Підписне 36 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
