Абсорбуючий предмет одягу одноразового використання

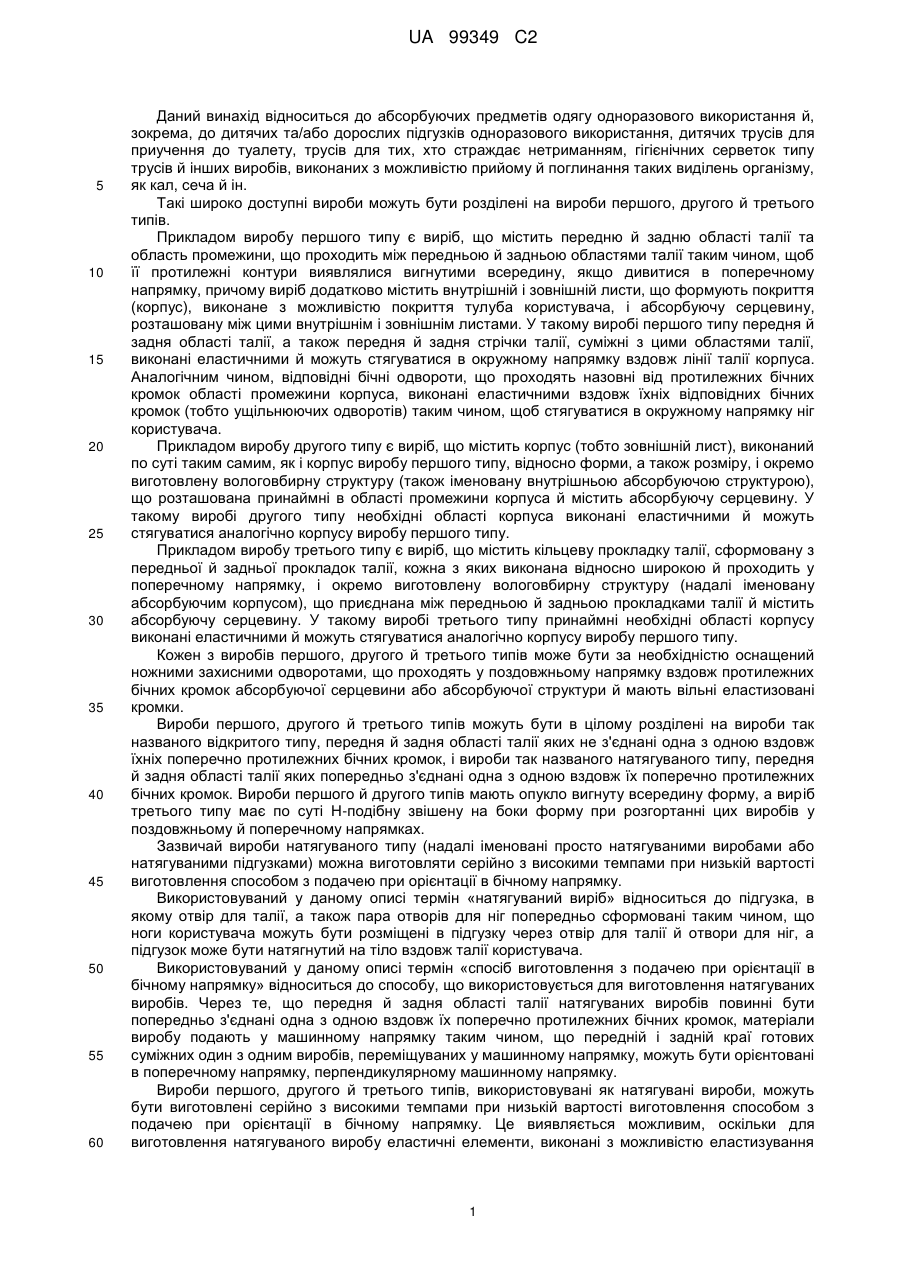

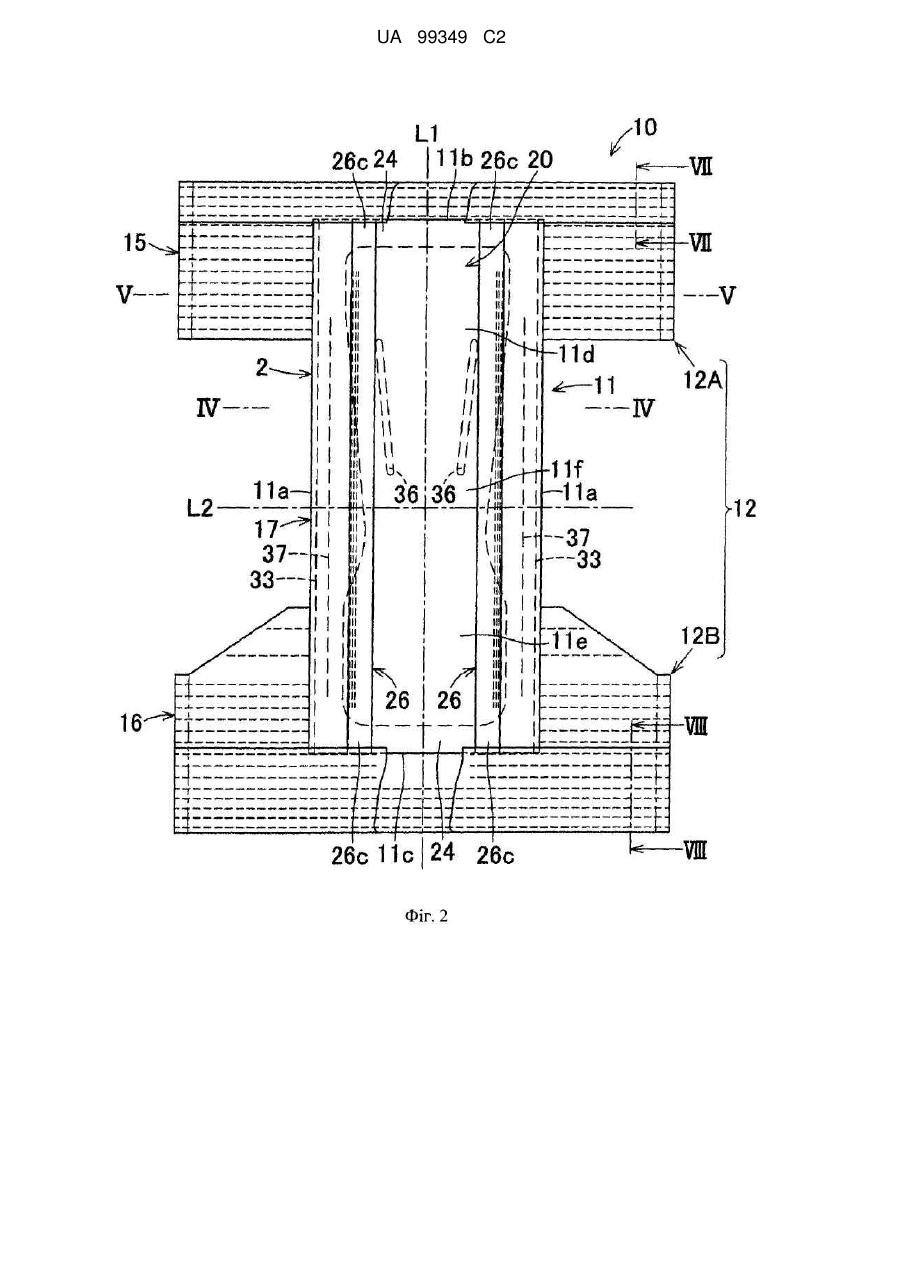

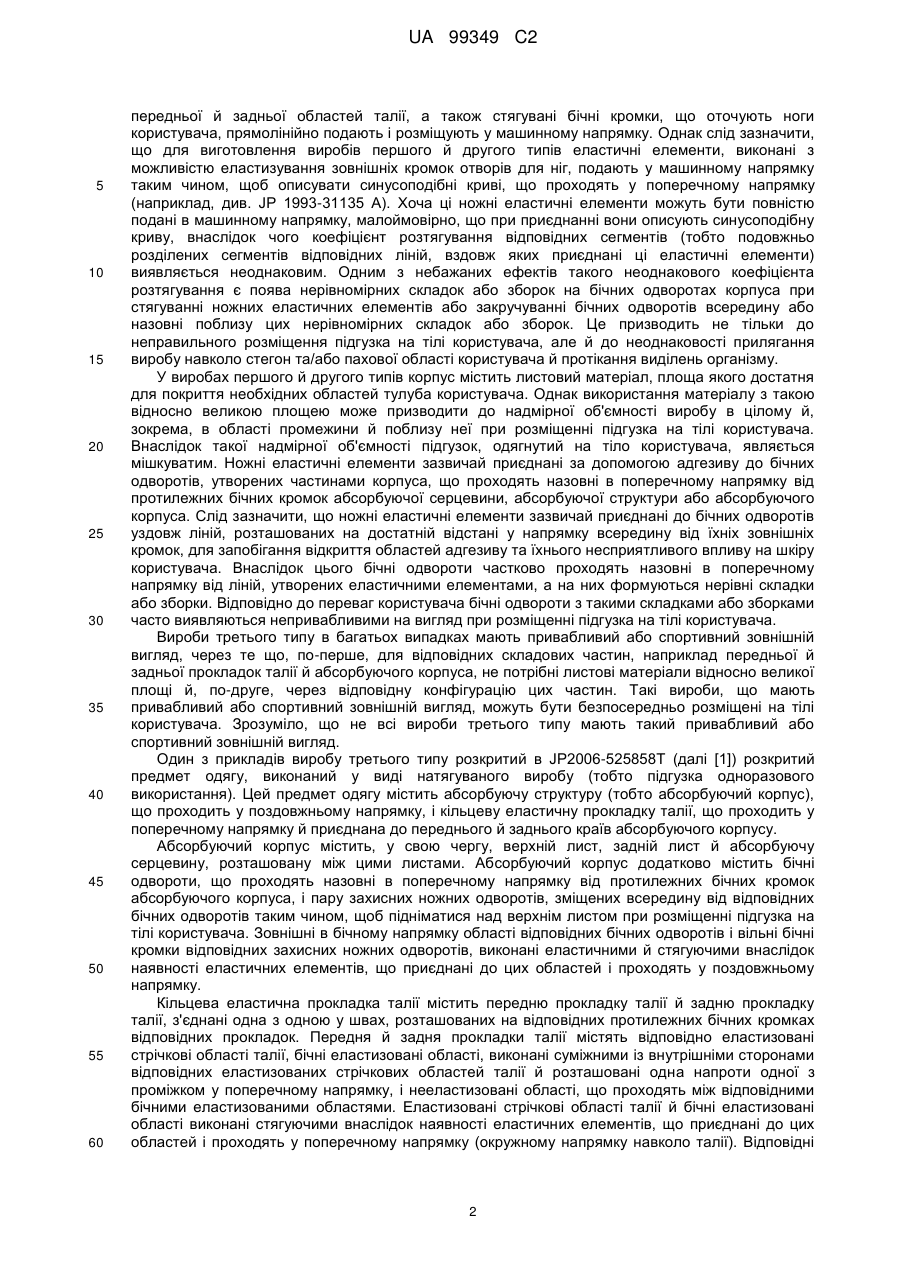

Реферат: Абсорбуючий предмет 10 одягу одноразового використання, що містить абсорбуючий корпус 11 і кільцеву еластизовану прокладку 12 талії, причому абсорбуюча серцевина 23а корпуса 11 оснащена парою направляючих деформуючих елементів 36 таким чином, що принаймні її протилежні бічні області абсорбуючої серцевини виконані з можливістю деформування в напрямку тулуба користувача вздовж елементів 36 під дією пружного стягування принаймні еластизованої прокладки 12А, яка складає частину прокладки 12. UA 99349 C2 (12) UA 99349 C2 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до абсорбуючих предметів одягу одноразового використання й, зокрема, до дитячих та/або дорослих підгузків одноразового використання, дитячих трусів для приучення до туалету, трусів для тих, хто страждає нетриманням, гігієнічних серветок типу трусів й інших виробів, виконаних з можливістю прийому й поглинання таких виділень організму, як кал, сеча й ін. Такі широко доступні вироби можуть бути розділені на вироби першого, другого й третього типів. Прикладом виробу першого типу є виріб, що містить передню й задню області талії та область промежини, що проходить між передньою й задньою областями талії таким чином, щоб її протилежні контури виявлялися вигнутими всередину, якщо дивитися в поперечному напрямку, причому виріб додатково містить внутрішній і зовнішній листи, що формують покриття (корпус), виконане з можливістю покриття тулуба користувача, і абсорбуючу серцевину, розташовану між цими внутрішнім і зовнішнім листами. У такому виробі першого типу передня й задня області талії, а також передня й задня стрічки талії, суміжні з цими областями талії, виконані еластичними й можуть стягуватися в окружному напрямку вздовж лінії талії корпуса. Аналогічним чином, відповідні бічні одвороти, що проходять назовні від протилежних бічних кромок області промежини корпуса, виконані еластичними вздовж їхніх відповідних бічних кромок (тобто ущільнюючих одворотів) таким чином, щоб стягуватися в окружному напрямку ніг користувача. Прикладом виробу другого типу є виріб, що містить корпус (тобто зовнішній лист), виконаний по суті таким самим, як і корпус виробу першого типу, відносно форми, а також розміру, і окремо виготовлену вологовбирну структуру (також іменовану внутрішньою абсорбуючою структурою), що розташована принаймні в області промежини корпуса й містить абсорбуючу серцевину. У такому виробі другого типу необхідні області корпуса виконані еластичними й можуть стягуватися аналогічно корпусу виробу першого типу. Прикладом виробу третього типу є виріб, що містить кільцеву прокладку талії, сформовану з передньої й задньої прокладок талії, кожна з яких виконана відносно широкою й проходить у поперечному напрямку, і окремо виготовлену вологовбирну структуру (надалі іменовану абсорбуючим корпусом), що приєднана між передньою й задньою прокладками талії й містить абсорбуючу серцевину. У такому виробі третього типу принаймні необхідні області корпусу виконані еластичними й можуть стягуватися аналогічно корпусу виробу першого типу. Кожен з виробів першого, другого й третього типів може бути за необхідністю оснащений ножними захисними одворотами, що проходять у поздовжньому напрямку вздовж протилежних бічних кромок абсорбуючої серцевини або абсорбуючої структури й мають вільні еластизовані кромки. Вироби першого, другого й третього типів можуть бути в цілому розділені на вироби так названого відкритого типу, передня й задня області талії яких не з'єднані одна з одною вздовж їхніх поперечно протилежних бічних кромок, і вироби так названого натягуваного типу, передня й задня області талії яких попередньо з'єднані одна з одною вздовж їх поперечно протилежних бічних кромок. Вироби першого й другого типів мають опукло вигнуту всередину форму, а виріб третього типу має по суті Н-подібну звішену на боки форму при розгортанні цих виробів у поздовжньому й поперечному напрямках. Зазвичай вироби натягуваного типу (надалі іменовані просто натягуваними виробами або натягуваними підгузками) можна виготовляти серійно з високими темпами при низькій вартості виготовлення способом з подачею при орієнтації в бічному напрямку. Використовуваний у даному описі термін «натягуваний виріб» відноситься до підгузка, в якому отвір для талії, а також пара отворів для ніг попередньо сформовані таким чином, що ноги користувача можуть бути розміщені в підгузку через отвір для талії й отвори для ніг, а підгузок може бути натягнутий на тіло вздовж талії користувача. Використовуваний у даному описі термін «спосіб виготовлення з подачею при орієнтації в бічному напрямку» відноситься до способу, що використовується для виготовлення натягуваних виробів. Через те, що передня й задня області талії натягуваних виробів повинні бути попередньо з'єднані одна з одною вздовж їх поперечно протилежних бічних кромок, матеріали виробу подають у машинному напрямку таким чином, що передній і задній краї готових суміжних один з одним виробів, переміщуваних у машинному напрямку, можуть бути орієнтовані в поперечному напрямку, перпендикулярному машинному напрямку. Вироби першого, другого й третього типів, використовувані як натягувані вироби, можуть бути виготовлені серійно з високими темпами при низькій вартості виготовлення способом з подачею при орієнтації в бічному напрямку. Це виявляється можливим, оскільки для виготовлення натягуваного виробу еластичні елементи, виконані з можливістю еластизування 1 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 передньої й задньої областей талії, а також стягувані бічні кромки, що оточують ноги користувача, прямолінійно подають і розміщують у машинному напрямку. Однак слід зазначити, що для виготовлення виробів першого й другого типів еластичні елементи, виконані з можливістю еластизування зовнішніх кромок отворів для ніг, подають у машинному напрямку таким чином, щоб описувати синусоподібні криві, що проходять у поперечному напрямку (наприклад, див. JP 1993-31135 А). Хоча ці ножні еластичні елементи можуть бути повністю подані в машинному напрямку, малоймовірно, що при приєднанні вони описують синусоподібну криву, внаслідок чого коефіцієнт розтягування відповідних сегментів (тобто подовжньо розділених сегментів відповідних ліній, вздовж яких приєднані ці еластичні елементи) виявляється неоднаковим. Одним з небажаних ефектів такого неоднакового коефіцієнта розтягування є поява нерівномірних складок або зборок на бічних одворотах корпуса при стягуванні ножних еластичних елементів або закручуванні бічних одворотів всередину або назовні поблизу цих нерівномірних складок або зборок. Це призводить не тільки до неправильного розміщення підгузка на тілі користувача, але й до неоднаковості прилягання виробу навколо стегон та/або пахової області користувача й протікання виділень організму. У виробах першого й другого типів корпус містить листовий матеріал, площа якого достатня для покриття необхідних областей тулуба користувача. Однак використання матеріалу з такою відносно великою площею може призводити до надмірної об'ємності виробу в цілому й, зокрема, в області промежини й поблизу неї при розміщенні підгузка на тілі користувача. Внаслідок такої надмірної об'ємності підгузок, одягнутий на тіло користувача, являється мішкуватим. Ножні еластичні елементи зазвичай приєднані за допомогою адгезиву до бічних одворотів, утворених частинами корпуса, що проходять назовні в поперечному напрямку від протилежних бічних кромок абсорбуючої серцевини, абсорбуючої структури або абсорбуючого корпуса. Слід зазначити, що ножні еластичні елементи зазвичай приєднані до бічних одворотів уздовж ліній, розташованих на достатній відстані у напрямку всередину від їхніх зовнішніх кромок, для запобігання відкриття областей адгезиву та їхнього несприятливого впливу на шкіру користувача. Внаслідок цього бічні одвороти частково проходять назовні в поперечному напрямку від ліній, утворених еластичними елементами, а на них формуються нерівні складки або зборки. Відповідно до переваг користувача бічні одвороти з такими складками або зборками часто виявляються непривабливими на вигляд при розміщенні підгузка на тілі користувача. Вироби третього типу в багатьох випадках мають привабливий або спортивний зовнішній вигляд, через те що, по-перше, для відповідних складових частин, наприклад передньої й задньої прокладок талії й абсорбуючого корпуса, не потрібні листові матеріали відносно великої площі й, по-друге, через відповідну конфігурацію цих частин. Такі вироби, що мають привабливий або спортивний зовнішній вигляд, можуть бути безпосередньо розміщені на тілі користувача. Зрозуміло, що не всі вироби третього типу мають такий привабливий або спортивний зовнішній вигляд. Один з прикладів виробу третього типу розкритий в JP2006-525858T (далі [1]) розкритий предмет одягу, виконаний у виді натягуваного виробу (тобто підгузка одноразового використання). Цей предмет одягу містить абсорбуючу структуру (тобто абсорбуючий корпус), що проходить у поздовжньому напрямку, і кільцеву еластичну прокладку талії, що проходить у поперечному напрямку й приєднана до переднього й заднього країв абсорбуючого корпусу. Абсорбуючий корпус містить, у свою чергу, верхній лист, задній лист й абсорбуючу серцевину, розташовану між цими листами. Абсорбуючий корпус додатково містить бічні одвороти, що проходять назовні в поперечному напрямку від протилежних бічних кромок абсорбуючого корпуса, і пару захисних ножних одворотів, зміщених всередину від відповідних бічних одворотів таким чином, щоб підніматися над верхнім листом при розміщенні підгузка на тілі користувача. Зовнішні в бічному напрямку області відповідних бічних одворотів і вільні бічні кромки відповідних захисних ножних одворотів, виконані еластичними й стягуючими внаслідок наявності еластичних елементів, що приєднані до цих областей і проходять у поздовжньому напрямку. Кільцева еластична прокладка талії містить передню прокладку талії й задню прокладку талії, з'єднані одна з одною у швах, розташованих на відповідних протилежних бічних кромках відповідних прокладок. Передня й задня прокладки талії містять відповідно еластизовані стрічкові області талії, бічні еластизовані області, виконані суміжними із внутрішніми сторонами відповідних еластизованих стрічкових областей талії й розташовані одна напроти одної з проміжком у поперечному напрямку, і нееластизовані області, що проходять між відповідними бічними еластизованими областями. Еластизовані стрічкові області талії й бічні еластизовані області виконані стягуючими внаслідок наявності еластичних елементів, що приєднані до цих областей і проходять у поперечному напрямку (окружному напрямку навколо талії). Відповідні 2 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 нееластизовані області оснащені на їхній внутрішній поверхні накладками із зображеннями, виконаними з можливістю бути помітними зовні. Виріб третього типу відповідно до винаходу, розкритого в JP2006-525858T, відрізняється від виробів першого й другого типів тим, що в ньому не використаний абсорбуючий корпус відносно великої площі для покриття по суті всієї площі необхідних областей тулуба користувача. Однак абсорбуючий корпус повинен забезпечувати по суті таку ж абсорбуючу здатність, яка забезпечена абсорбуючою областю або структурою, що містить абсорбуючу серцевину, у виробах першого й другого типів. Для задоволення цієї вимоги абсорбуюча серцевина, що міститься в абсорбуючому корпусі, неминуче повинна бути виконана відносно широкою аналогічно виробам першого й другого типів. Внаслідок цього область промежини виробу виявляється стислою між стегнами користувача, що призводить до її небажаної деформації, дискомфорту користувача або протікання виділень організму. Незважаючи на вищевказану вимогу, у [1] не розкриті й не запропоновані які-небудь засоби для усунення цього недоліку. Якщо, як заявлено у формулі винаходу, розкритого в [1], абсорбуючий корпус відносно великої площі не використовується, повинні бути запропоновані засоби для ефективного запобігання протіканню виділень організму. Задачею даного винаходу є створення абсорбуючого предмета одягу, в якому незважаючи на те, що абсорбуюча серцевина має відносно велику ширину аналогічно виробам першого й другого типів до розміщення виробу на тілі користувача, її протилежні бічні області, розташовані в області промежини виробу, рівномірно згинаються всередину таким чином, щоб розташовуватися одна напроти одної при розміщенні виробу на тілі користувача й формувати абсорбуючі захисні елементи, що піднімаються у напрямку області промежини користувача із забезпеченням належного прилягання виробу до шкіри користувача, особливо поблизу пахової області. Ще однією задачею даного винаходу є створення абсорбуючого предмета одягу одноразового використання, оснащеного засобами для забезпечення або полегшення рівномірного згинання. Ще однією задачею даного винаходу є створення абсорбуючого предмета одягу одноразового використання, що має більш привабливий або спортивний витончений зовнішній вигляд при його розміщенні на тілі користувача. Інші задачі даного винаходу стануть очевидні з його нижченаведеного опису. Згідно із даним винаходом вищевказана задача вирішена за допомогою вдосконалення абсорбуючого предмета одягу одноразового використання, який має поздовжню центральну вісь, поперечну центральну вісь, передню область талії, задню область талії, область промежини, еластизовану прокладку талії, що утворює передню й задню області талії, і абсорбуючий корпус, що утворює відповідні частини передньої й задньої областей талії і область промежини та приєднаний до передньої й задньої частин еластизованої прокладки талії. Удосконалення згідно із даним винаходом відрізняється тим, що абсорбуючий корпус містить абсорбуючу серцевину, оснащену в її області, що лежить в області промежини й зміщена в напрямку передньої області талії, парою направляючих деформуючих елементів, сформованих симетрично відносно поздовжньої центральної осі, а принаймні протилежні бічні області абсорбуючої серцевини виконані з можливістю деформування в напрямку області промежини користувача за допомогою направляючих деформуючих елементів під дією пружного стягування принаймні частини еластизованої прокладки талії, розташованої в передній області талії. Нижче описані переважні варіанти реалізації даного винаходу. Еластизована прокладка талії містить передню прокладку талії й задню прокладку талії, а відповідні протилежні бічні кромки передньої й задньої прокладок талії можуть бути кільцеподібно з'єднані одна з одною з утворенням отвору для талії й пари отворів для ніг. Передня й задня прокладки талії оснащені еластичними елементами, що проходять у поперечному напрямку й завдяки яким зазначені прокладки виконані еластичними й стягуючими у поперечному напрямку. Допоміжні еластичні елементи розташовані на обох сторонах направляючих деформуючих елементів таким чином, що ці допоміжні еластичні елементи разом з стягуючою передньою прокладкою талії можуть полегшувати деформацію принаймні абсорбуючої серцевини за допомогою направляючих деформуючих елементів. Принаймні передня прокладка талії з передньої й задньої прокладок талії оснащена парою перших еластизованих областей, розташованих одна напроти одної з проміжком у поперечному напрямку, і нееластизованою областю, розташованою між зазначеною парою еластизованих 3 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 областей, а передня крайова область абсорбуючого корпуса розташована принаймні в нееластизованій області. Принаймні передня прокладка талії з передньої й задньої прокладок талії оснащена другою еластизованою областю, суміжною з парою перших еластизованих областей й утворює передню стрічку талії. Задня прокладка талії оснащена третьою еластизованою областю, яка відповідає першій еластизованій області, четвертою еластизованою областю, яка відповідає другій еластизованій області, п'ятою еластизованою областю, суміжною із третьої еластизованою областю й зміщеною в напрямку області промежини, розтяжне зусилля п'ятої еластизованої області в поперечному напрямку обране меншим від розтяжного зусилля першої, другої, третьої й четвертої еластизованих областей, а розмір задньої прокладки талії в поздовжньому напрямку обраний більше відповідного розміру передньої прокладки талії на розмір п'ятої еластизованої області у поздовжньому напрямку. Абсорбуючий предмет одягу одноразового використання, додатково містить абсорбуючу структуру, яка містить абсорбуючу серцевину, підкладку, повернену до шкіри користувача й виконану з можливістю покриття поверненої до шкіри користувача сторони абсорбуючої серцевини, і задній лист, виконаний з можливістю покриття поверненої від шкіри користувача сторони абсорбуючої серцевини. Абсорбуюча структура містить пару еластизованих бічних одворотів, що проходять назовні від її бічних областей, якщо дивитися в поперечному напрямку, і оснащених допоміжними еластичними елементами. Кожен з бічних одворотів виконаний еластичним завдяки тому, що принаймні один еластичний елемент виконаний у формі нитки, що проходить у поздовжньому напрямку. У положенні пропонованого абсорбуючого предмета одягу одноразового використання на тілі користувача протилежні бічні області абсорбуючої серцевини, яка лежить в області промежини виробу, вигнуті назовні за допомогою направляючих деформуючих елементів, сформованих в абсорбуючій серцевині один напроти одного з утворенням абсорбуючих захисних елементів проти протікання виділень організму, виконаних з можливістю підіймання в напрямку тулуба користувача. Таким чином, ці абсорбуючі захисні елементи забезпечують належне прилягання до шкіри користувача поблизу пахової області. Завдяки цьому може бути надійно покращений запобіжний ефект проти протікання виділень організму. Інші технічні результати й переваги даного винаходу стануть очевидні з нижченаведеного опису деяких з варіантів його реалізації. На фіг. 1 показане перспективне зображення із частковим розрізом абсорбуючого предмета одягу одноразового використання типу трусів згідно із даним винаходом. На фіг. 2 показаний вид зверху із частковим розрізом пропонованого предмета одягу, якщо дивитися від його внутрішньої сторони, після відділення його передньої й задньої областей талії одної від одної вздовж швів, що проходять вздовж протилежних бічних кромок цих передньої й задньої областей талії, з наступним розгортанням цих областей на площину в поперечному й поздовжньому напрямках. На фіг. 3 показаний вид зверху із частковим розрізом, аналогічний виду на фіг. 2, де для наочності абсорбуючий корпус не показаний. На фіг. 4 схематично показаний перетин по лінії IV-IV, позначеній на фіг 2. На фіг. 5 схематично показаний перетин по лінії V-V, позначеній на фіг 2. На фіг. 6 схематично показаний перетин, що відповідає фіг. 4, у положенні пропонованого предмета одягу на тілі користувача. На фіг. 7 схематично показаний перетин по лінії VII-VII, позначеній на фіг 2. На фіг. 8 схематично показаний перетин по лінії VIII-VIII, позначеній на фіг 2. 10 абсорбуючий предмет одягу одноразового використання 11 абсорбуючий корпус 12 кільцева еластизована прокладка талії 12А передня прокладка талії 12В задня прокладка талії 20 абсорбуюча структура 23а абсорбуюча серцевина 31 бічний одворот 33 еластичний елемент 36 направляючий деформуючий елемент 37 допоміжний еластичний елемент 40 перша еластизована область 4 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 42 друга еластизована область 43 перший еластичний елемент 44 другий еластичний елемент 45 третя еластизована область 46 четверта еластизована область 47 п'ята еластизована область 49 третій еластичний елемент 50 четвертий еластичний елемент 51 п'ятий еластичний елемент. Як зрозуміло з фіг. 1 й 2, даний винахід описаний на прикладі натягуваного підгузка 10 як одного з прикладів пропонованого предмета одягу. Підгузок 10 має поздовжню центральну вісь L1 і поперечну центральну вісь L2. Слід зазначити, що в нижченаведеному описі ці позначення L1, L2 не використані. Хоча даний винахід може бути використаний для одержання підгузків як натягуваного, так і відкритого типів, його переважний варіант реалізації відноситься більшою мірою до натягуваного, ніж відкритого типу підгузка. Інакше кажучи, хоча даний винахід може бути використаний для одержання підгузка відкритого типу, нижченаведений опис даного винаходу відноситься винятково до підгузка натягуваного типу (далі іменованого просто натягуваним підгузком). У даному описі термін «підгузок відкритого типу» відноситься до підгузка, передня й задня області талії якого виконані з можливістю з'єднання одна з одною вздовж відповідних протилежних бічних кромок за допомогою з'єднувальних засобів, наприклад механічних з'єднувальних елементів, для покриття нижньої частини тулуба користувача в положенні підгузка на тілі користувача. Підгузок 10, який відноситься до вищеописаного третього типу, містить, головним чином, абсорбуючий корпус 11 і кільцеву еластизовану прокладку 12 талії. Підгузок 10 має зовнішню поверхню 13, внутрішню поверхню 14, розташовану напроти поверхні 13, передню область 15 талії, задню область 16 талії, область 17 промежини, що проходить між цими областями 16, 15, отвір 18 для талії й пару отворів 19 для ніг. Отвір 18 утворений прокладкою 12, а пара отворів 19 утворена корпусом 11 і прокладкою 12. Корпус 11 має прямокутну форму, протяжну в поздовжньому напрямку й обмежену протилежними бічними кромками 11а, які проходить у поздовжньому напрямку і протилежними краями 11b, 11с, які проходять у поперечному напрямку. Корпус 11 має передню й задню крайові області 11d, 11e, частково обернені області 15, 16 відповідно, і проміжну область 11f, що проходить між цими областями 11d, 11e таким чином, щоб утворювати область 17. Як показано на фіг. 4 й 5, корпус 11 містить абсорбуючу структуру 20. Структура 20 містить повернену до шкіри користувача вологопроникну підкладку 21 (тобто верхній лист), вологонепроникний задній лист 22 й абсорбуючу прокладку, оснащену абсорбуючою серцевиною 23а, що має достатню здатність поглинання тілесних рідин, і вологорозповсюджуючий лист 23b, що покриває серцевину 23а. Корпус 11 додатково містить пару крайових одворотів 24 (див. фіг. 2), утворених частинами поверненої до шкіри користувача підкладки 21 і заднього листа 22, що проходять назовні в поперечному напрямку від протилежних крайових областей структури 20, пару внутрішніх бічних одворотів 25, утворених частинами поверненої до шкіри користувача підкладки 21 і заднього листа 22, що проходять у поздовжньому напрямку від протилежних крайових областей структури 20, і при необхідності пару одворотів 26 для захисту від протікання, що проходять у поздовжньому напрямку й виконані суміжними із протилежними бічними областями 20а структури 20. Частина поверненої до шкіри користувача підкладки 21 і лист 22, розташований напроти цієї частини, повернена до шкіри користувача підкладка 21 і поверхня прокладки 23, розташована напроти підкладки 21, лист 22 і поверхня прокладки 23, розташована напроти листа 22, розташовані одна напроти одної зовнішня кромка поверненої до шкіри користувача підкладки 21 і зовнішня кромка листа 22 з'єднані одна з одною за допомогою термоплавкого адгезиву (не показаний) відповідно з використанням підходящого малюнка покриття, наприклад спірального малюнка, вздовж пари крайових одворотів 24 і пари внутрішніх бічних одворотів 25. Структура 20 додатково містить перший листовий елемент 28, приєднаний до нижньої поверхні структури 20 за допомогою покритої термоплавким адгезивом області 27, а відповідні частини елемента 28, що проходять назовні в поперечному напрямку від структури 20, відвернені всередину в поперечному напрямку. Поблизу відповідних згинів 29 відповідні два шари елемента 28, частково відвернені таким чином, з'єднані один з одним за допомогою 5 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 термоплавкого адгезиву 39 з формуванням пари рукавоподібних зовнішніх бічних одворотів 31. Одвороти 31 покривають зовнішні бічні кромки відповідних одворотів 25. Кожен з одворотів 26 містить подовжуючу частину 28а елемента 28, що проходить від відповідного одворота 31, і другий листовий елемент 32, приєднаний до частини 28а за допомогою підходящих з'єднувальних засобів, наприклад термоплавкого адгезиву (не показаний). Одворот 26 має ближню кромку 26а й вільну кромку 26b. Як показано на фіг. 2, подовжньо протилежні краї 26с одворота 26 відвернені таким чином, що кромка 26b може бути повністю направлена назовні в поперечному напрямку, а розташовані один напроти одного внаслідок відвернення поверхні краї 26с з'єднані один з одним за допомогою підходящих з'єднувальних засобів, наприклад за допомогою термоплавкого адгезиву (не показаний). Також при необхідності можна відвертати й закріплювати кромки 26b таким чином, що кромка 26b виявляється направленою всередину, якщо дивитися в поперечному напрямку. При формуванні відповідних одворотів 26 з елемента 32, відмінного від елемента 28, як у проілюстрованому варіанті реалізації, ці одвороти 26 можуть бути виконані при необхідності з матеріалу, відмінного від матеріалу відповідних одворотів 31. При цьому можна формувати тільки одвороти елемента 28. Крім того, також можна формувати одвороти 26 з окремого листового елемента, тобто без використання елементів 28, 32, з наступним їх приєднанням до структури 20 вздовж протилежних бічних областей відповідно. У випадку окремого формування одворотів 26 і приєднання їх таким чином до структури 20 може бути використана ще одна конфігурація, у якій відповідні одвороти 25 проходять далі назовні в поперечному напрямку, а одвороти 26 приєднані до верхніх поверхонь цих одворотів 25. У той же час проілюстрований варіант реалізації, у якому відповідні одвороти 31 покривають відповідні одвороти 25, забезпечує практичні переваги. Більш конкретно, забезпечене запобігання подразнення шкіри користувача зовнішніми бічними кромками (часто утвореними зрізаними кромками листа) відповідних одворотів 25. Як показано на фіг. 2 й 4, відповідні одвороти 31 виконані пружно стягуючими шляхом приєднання за допомогою термоплавкого адгезиву (не показаний) до їхніх рукавоподібних структур ниткоподібних еластичних елементів 33. У положенні підгузка на тілі користувача відповідні одвороти 31 вигнуті всередину, якщо дивитися в поперечному напрямку, і притиснуті до стегон користувача під дією стягуючих елементів 33. Слід зазначити, що при необхідності принаймні два елементи 33 можуть бути використані для кожного одворота 31. У кожному з одворотів 26 вільна кромка 26b виконана пружно стягуючою шляхом приєднання за допомогою термоплавкого адгезиву (не показаний) до рукавоподібної структури відверненого елемента 32 ниткоподібних еластичних елементів 34. Ще в одному варіанті реалізації для формування вільної кромки 26b кожного з одворотів 26 замість елементів 34 може бути використаний один пружно стягуючий лист належного розміру. Далі з посиланням на фіг. 4 й 6 описана дія одворота 26. У положенні підгузка на тілі користувача вільна кромка 26b й область поблизу неї піднімаються у напрямку тулуба користувача вздовж осі, утвореної ближньою кромкою 26а, під дією стягуючих елементів 34. Таким чином, вільна кромка 26b й область поблизу неї виявляються пружно притиснутими до пахової області користувача й стегон поблизу пахової області. Хоча в показаному варіанті реалізації відповідні кромки 26а не оснащені поверненими до них частинами або елементами (поперечно протилежними бічними кромками підкладки 21), відповідні кромки 26а можуть бути при необхідності приєднані за допомогою зв'язуючого до таких частин або елементів. В обох випадках кишені 35, що виконані з можливістю прийому виділень організму, сформовані між поперечно протилежними бічними кромками структури 20 і відповідними одворотами 26. Ці кишені 35 взаємодіють із елементами для захисту від протікання виділень організму, утвореними кромками 26b й областями поблизу них, що підіймаються як описано вище, для покращення здатності виробу поглинати виділення організму. Як показано на фіг. 2 й 4, підгузок 10 оснащений в області 17 (відповідної проміжної області 11f корпуса 11) ближче до області 15 (відповідної проміжної області 11d корпуса 11) підгузка 10 парою направляючих деформуючих елементів 36, що проходять по суті в поздовжньому напрямку симетрично відносно осі L1. Більш конкретно, ці елементи 36 розташовані таким чином, що відстань між ними поступово зменшується від місця поблизу області 15 вздовж осі L2. Хоча така конфігурація відноситься до одного з переважних варіантів реалізації елементів 36, даний винахід нею не обмежений. Наприклад, в одній з конфігурацій, що не виходить за межі об'єму винаходу, елементи 36 проходять паралельно один одному. Також немає обмежень відносно форми поперечного перетину, а також числа елементів 36. Наприклад, кожен з елементів 36 може мати V-подібний перетин, і принаймні два елементи 36 можуть бути сформовані по обидва боки від осі L1 відповідно. У будь-якому разі в положенні підгузка на тілі 6 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 користувача прокладка 23 і в остаточному підсумку протилежні бічні області 20а структури 20 вигнуті вздовж елементів 36 симетрично відносно осі L1 у напрямку тулуба користувача й повернені одна до одної (див. фіг. 6). Вигнуті таким чином області 20а утворюють абсорбуючі захисні елементи, виконані з можливістю тісного контакту з паховою областю користувача або місцем поблизу неї. Ниткоподібні елементи 37, що служать для полегшення деформації вздовж елементів 36, проходять зовні поперечно протилежних бічних кромок прокладки 23 у поздовжньому напрямку всередині відповідних одворотів 31 і приєднані в розтягнутому стані з можливістю стягування за допомогою термоплавкого адгезиву (не показаний) до елемента 28 таким чином, що ці елементи 37 можуть перетинати еластичні елементи 43 для еластизованої передньої прокладки талії 12А, детально описаної нижче, і можуть бути з'єднані з ними. Для полегшення деформації вздовж елементів 36 також можна розмістити елементи 37 ближче до прокладки 23. Стягуюче й розтяжне зусилля відповідних елементів 33, 37 обрані по суті лише дещо меншими стягуючого й розтяжного зусиль відповідного елемента 34. Слід зазначити, що стягуюче й розтяжне зусилля відповідних елементів 33 при необхідності можуть бути обрані більшими стягуючого й розтяжного зусиль відповідних елементів 37, а також стягуючого й розтяжного зусиль елемента 34, або навпаки. У проілюстрованому варіанті реалізації відповідні елементи 36 розташовані в розрізах, що проходять через серцевину 23а в напрямку її товщини. Відповідно до способу виготовлення виробу цього типу (підгузка одноразового використання), вихідні матеріали, наприклад суміш коротких волокон, часток або порошків, розподіляють і збирають у формі з прикладанням негативного тиску до нижньої повітропроникної стінки форми (тобто при усмоктуванні) для формування серцевини 23а. У цьому випадку нижня повітропроникна стінка форми може мати несітчасті області (тобто повітронепроникні області), що відповідають елементам 36, для формування розрізів, вздовж яких не збирають вихідні матеріали. Відповідні елементи 36 не обмежені такими розрізами й можуть бути виконані в різних інших конфігураціях. Наприклад, вони можуть бути виконані у виді прямолінійних сегментів, щільність вихідних матеріалів вздовж яких є меншою від їхньої щільності в іншій області серцевини 23а. Ще в одному варіанті реалізації елементів 36 можна використовувати форму, оснащену на її нижній повітропроникній стінці повітропроникною рельєфною поверхнею, що проникає на належну відстань в глибину форми. У цьому випадку товщина накопичуваних вихідних матеріалів та їхня щільність на цій рельєфній поверхні є меншою від товщини вихідних матеріалів та їхньої щільності в іншій області серцевини 23а відповідно. Також для формування елементів 36 можна стиснути при нагріванні або без нього області серцевини 23а, відповідні елементам 36. У цьому випадку також щільність елемента 36 виявляється меншою, ніж щільність іншої області серцевини 23а. Замість окремого формування відповідних елементів 36 у серцевині 23а можна формувати їх разом з листом 23b і підкладкою 21 у виді шаруватої структури таким чином, щоб з'єднати їх один з одним. У цьому випадку таку шарувату структуру переважно стискають при нагріванні або без нього таким чином, що на поверхні структури 20 можуть бути сформовані елементи 36. Вихідні матеріали для підкладки 21 можуть бути обрані з групи широко використовуваних у відповідній галузі техніки матеріалів, яка містить нетканий матеріал із синтетичних волокон, виконаних гідрофобними або гідрофільними відносно пропускання тілесних рідин, пористу пластмасову плівку й шарувату структуру, що містить ці матеріали. Вихідні матеріали для листа 22 можуть бути обрані з групи широко використовуваних у відповідній галузі техніки матеріалів, яка містить пластмасову плівку, виконану змочуваною, але непроникною для тілесних рідин, нетканий матеріал з гідрофобних волокон і шарувату структуру, що містить ці матеріали. Як вихідний матеріал для серцевини 23а можна використовувати відому суміш пульпи деревного пушка, так названих суперпоглинаючих полімерних часток або волокон, абсорбуюча здатність яких у десять раз перевищує їх власну вагу, і при необхідності термопластичних штапельних волокон. Серцевина 23а має ввігнуту всередину форму й стисла належним чином у її напрямку товщини для покращення її здатності збереження форми й вологовбирної/вологорозповсюджуючої здатності. Внаслідок цього серцевина 23а може бути часто охарактеризована як така, що має більшу твердість у порівнянні з підкладкою 21, листом 22 й елементами 28, 32, іменованими напівтвердими. Як вихідний матеріал для елементів 28, 32 можна використовувати відомий у відповідній галузі техніки нетканий матеріал з гідрофобних волокон, пластмасову плівку або шарувату структуру, що містить ці матеріали й виконану змочуваною, але непроникною для тілесних рідин. 7 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на фіг. 3, прокладка 12 містить протяжну в поперечному напрямку прямокутну прокладку 12А, обмежену зовнішнім краєм 12а, внутрішнім краєм 12b, і поперечно протилежними бічними кромками 12с, і по суті трапецеїдальну прокладку 12В, обмежену зовнішнім краєм 12d, внутрішнім краєм 12е, поперечно протилежними бічними кромками 12f і поперечно протилежними похилими бічними кромками 12g. Розмір прокладки 12В у поздовжньому напрямку більше відповідного розміру прокладки 12А на розмір області 47, детально описаної нижче. Прокладка 12А сформована із шаруватої структури, що містить внутрішній лист 38а й зовнішній лист 39а. Розмір листа 39а в поздовжньому напрямку більше відповідного розміру листа 38а, а його подовжуюча частина 39с відвернена на лист 38а (див. фіг. 7) і приєднана до нього за допомогою термоплавкого адгезиву (не показаний). Прокладка 12А містить пару перших еластизованих областей 40, розташованих одна напроти одної на деякій відстані в поперечному напрямку й виконаних стягуючими у поперечному напрямку, при необхідності нееластизовану область 41, що проходить між парою областей 40, і другу еластизовану область 42, суміжну зі стороною областей 40 поблизу отвору 18 (тобто верхніми кромками відповідних областей 40, як показано на фіг. 3). Область 42 утворює передню стрічку талії. Області 40, 42 виконані пружно стягуючими в поперечному напрямку шляхом приєднання ниткоподібних перших і других еластичних елементів 43, 44 у розтягнутому стані в поперечному напрямку між листами 38а, 39а (див. фіг. 5) за допомогою термоплавкого адгезиву (не показаний). Довжина проміжку, на якому в поздовжньому напрямку розташовані елементи 44, обрана меншою від довжини проміжку, на якому в поздовжньому напрямку розташовані елементи 43. Розтяжне зусилля області 42 у поперечному напрямку обране більшим ніж відповідне розтяжне зусилля області 40. Область 40, що розташована в середній частині прокладки 12А, якщо дивитися в поперечному напрямку, може бути одержана шляхом здійснення наступних етапів. Спочатку області 40 покривають термоплавким адгезивом з використанням підходящого малюнка покриття, а області 41 залишають непокритими. Після цього безперервні елементи 43 подають у напрямку цих відповідних областей таким чином, щоб зафіксувати їх у покритих адгезивом областях, і ріжуть в області 41. Елементи 43 мимоволі стягуються (з різким переміщенням), оскільки область 41 не покрита адгезивом. Внаслідок цього в області 41 по суті відсутні стягувані елементи 43. Використовуваний в даному описі вираз «по суті відсутні» означає, що в області 41 можуть бути присутніми надзвичайно короткі кінцеві частини елементів 43, стягнутих у напрямку відповідних областей 40. Хоча такий спосіб різання є переважним, також можна повністю відрізати сегменти відповідних елементів 43, що проходять в області 41. Етапи формування області 41 не обмежені вищеописаними етапами й можуть бути відмінними від них. Наприклад, сегменти елементів 43, що проходять через область 41, можуть бути розміщені в нерозтягнутому стані. У цьому випадку область 41 також може бути покрита термоплавким адгезивом, а зазначені сегменти елементів 43 можуть бути приєднані в нерозтягнутому стані. Також можна обмежити або повністю виключити можливість стягування елементів 43, розміщених у розтягнутому стані в області 41, і сформувати таким чином область 41. Як стане зрозуміло з викладеного нижче, термін «нееластизована область» відноситься до нееластизованої області, в якій по суті відсутні еластичні елементи або в якій виключена можливість їх стягування. Хоча причини використання області 41 не проілюстровані на кресленнях, вони полягають у наступному: а) аналогічно винаходу, розкритому в JP2006-525853T, накладка з видрукуваними на ній зображеннями приєднана до внутрішньої поверхні області 41 таким чином, що зображення виявляються помітними зовні через область 41, та/або b) прокладка 23 не відчуває такої небажаної деформації, як утворення складок внаслідок стягування елементів 43. Зокрема, для забезпечення виразної видимості зображення відповідно до пункту а) елементи 43 переважно відсутні в області 41. Аналогічно прокладці 12А, прокладка 12В сформована із шаруватої структури, що містить внутрішній лист 38b і зовнішній лист 39b. Розмір листа 39b у поздовжньому напрямку більше відповідного розміру листа 38b, а його подовжуюча частина 39d відвернена на сторону листа 38b (див. фіг. 8) і приєднана до нього за допомогою термоплавкого адгезиву (не показаний). Прокладка 12В містить пару поперечно протилежних третіх еластизованих областей 45, які відповідають областям 40, розташованим одна напроти одної на деякій відстані в поперечному напрямку і виконаних стягуючими у поперечному напрямку, четверту еластизовану область 46, що відповідає частинам областей 40, 42 і суміжну зі стороною пари областей 45 поблизу отвору 8 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 60 18 (тобто нижніми кромками відповідних областей 45, як показано на фіг. 3), п'яту еластизовану область 47, суміжну зі стороною пари областей 45 поблизу отворів 19 (тобто верхніми кромками відповідних областей 45) і при необхідності другу нееластизовану область 41, що відповідає області 41 і проходить між парою областей 45, а також між парою областей 47. Область 46 утворює задню стрічку талії, а разом з передньою стрічкою талії утворює отвір 18. Області 45, 46, 47 виконані пружно стягуючими в поперечному напрямку шляхом приєднання ниткоподібних третіх, четвертих і п'ятих еластичних елементів 49, 50, 51 у розтягнутому стані в поперечному напрямку між листами 38а, 39а (див. фіг. 5) за допомогою термоплавкого адгезиву (не показаний). Довжина проміжків, на яких у поздовжньому напрямку розташовані елементи 49, 50, обрана рівною довжині проміжків, на яких у поздовжньому напрямку розташовані елементи 43, 44. Довжина проміжків, на яких у поздовжньому напрямку розташовані елементи 51, 50, обрана більшою від довжини проміжків, на яких у поздовжньому напрямку розташовані елементи 43, 49. Розтяжне зусилля областей 45, 46 у поперечному напрямку обране рівним відповідному розтяжному зусиллю областей 40, 42. Розтяжне зусилля області 47 у поперечному напрямку обране більшим ніж відповідне розтяжне зусилля області 45. Для розтяжних зусиль у поперечному напрямку відповідних еластизованих областей справедливо наступне співвідношення: розтяжне зусилля області 42 = розтяжне зусилля області 46 > розтяжне зусилля областей 40 = розтяжне зусилля областей 45 > розтяжне зусилля областей 47. Ще в одному варіанті реалізації справедливо наступне співвідношення: розтяжне зусилля областей 40 = розтяжне зусилля області 42 = розтяжне зусилля областей 45 = розтяжне зусилля області 46 > розтяжне зусилля областей 47. Нижче описаний спосіб вимірювання розтяжних зусиль відповідних еластизованих областей у прокладці талії. Спочатку передню й задню області відокремлюють одну від одної вздовж швів, підгузок 10 плоско розвертають, як показано на фіг. 2, а відповідні еластичні елементи розтягують на максимальну довжину в поперечному напрямку. Прокладки 12А, 12В повністю відрізають від підгузка 10, а відповідні еластизовані області відрізають від прокладок 12А, 12В для одержання необхідних зразків. Вимірюють ширину відповідних областей цих зразків (розмір у поздовжньому напрямку підгузка 10). Після вирізання відповідних еластизованих областей зі зразків область між кожною парою еластичних елементів ріжуть вздовж її поздовжньої центральної осі. Потім кожен зразок фіксують у стягнутому стані між парою затисків приладу для вимірювання розтяжного зусилля (виготовленого компанією Шімадзу). Відстань між цими затисками початково встановлюють рівною 100 мм, а потім підбирають підходящим чином для кожного зразка. Після цього зразок розтягують у поперечному напрямку підгузка 10 зі швидкістю 100 мм/хв. і вимірюють навантаження (мН) при довжині, що складає 65% максимальної довжини розтягання. Таким чином, для кожної з еластизованих областей розтяжне зусилля обчислюють по формулі: розтяжне зусилля = обмірюване значення (мН)/ширина області (мм). Для еластизованих областей у бічних одворотах, а також у ножних захисних одворотах вимірювання може бути виконане аналогічним чином. У кожній з областей 47 число елементів 51 менше числа елементів 43, 44, 49, 59, а розтяжне зусилля в поперечному напрямку відповідних областей 47 менше розтяжного зусилля в поперечному напрямку областей 40, 42, 45, 46, як описано вище з посиланням на відповідні креслення. Завдяки такій конфігурації відповідні області 47 належним чином покривають необхідну площу сідниці користувача при розміщенні підгузка 10 на тілі користувача й утворюють м'яку на дотик поверхню вздовж вигину сідниці. Крім того, відвернена поява нерівних складок і зміна внаслідок цього зовнішнього виду підгузка 10 при розміщенні підгузка 10 на тілі користувача, оскільки вздовж похилих внутрішніх бічних кромок 12g відсутні еластичні елементи. Число елементів 51 менше числа елементів 49, внаслідок чого наявність елементів 51 не погіршує необхідну видимість зображення навіть у випадку виконання елементів 51 безперервними в поперечному напрямку. Для додаткового покращення м'якості на дотик поперечно протилежні зовнішні краї 51а елементів 51 переважно закінчуються поблизу похилих кромок 12g. Як вихідний матеріал для елементів листів 38а, 39а, 38b, 39b, що утворюють прокладки 12А, 12В, можна використовувати нетканий матеріал з гідрофобних волокон, змочувальну пластмасову плівку або шарувату структуру, що містить ці матеріали. Інші ознаки прокладки 12В збігаються з відповідними ознаками прокладки 12А. Як показано на фіг. 1, 2 й 3, область 11d корпуса 11 приєднана до внутрішньої поверхні прокладки 12А, а область 11е корпуса 11 приєднана до внутрішньої поверхні прокладки 12В за допомогою термоплавкого адгезиву або за допомогою інших з'єднувальних засобів (не показані) 9 UA 99349 C2 5 10 15 20 25 30 35 40 45 50 55 відповідно. Прокладки 12А, 12В з'єднані одна з одною вздовж кромок 12с прокладки 12А та вздовж кромок 12f прокладки 12В з утворенням кільцевої стрічки талії. Виконаний таким чином підгузок 10 функціонує на тілі користувача наступним чином. При стягуванні відповідних елементів 43, 44, 49, 50, 51 прокладка 12 стягується в поперечному напрямку (тобто в окружному напрямку талії). Зокрема, стягувані в прокладці 12А елементи 43 спільно з стягуваними елементами 37 викликають згинання областей 20а структури 20 всередину корпуса 11 вздовж елементів 36 таким чином, що області 20а виявляються піднятими в напрямку області промежини користувача й повернені одна до одної з утворенням абсорбуючих захисних елементів проти протікання виділень організму, як показано на фіг. 6. Після цього при стягуванні елементів 33, 34 одвороти 31, 26 також виявляються вигнутими всередину й поверненими один до одного відповідно. У той же час кромки 26b одворотів 26 й одвороти 31 підіймаються у напрямку області промежини користувача. Таким чином, при належному розміщенні підгузка 10 на тілі користувача області 20а структури 20, що підіймаються, і кромки 26b одворотів 26 пружно втримуються в контакті з паховою областю користувача. Аналогічно, одвороти 31 що підіймаються, також пружно втримуються в контакті зі стегнами користувача. Елементи 43, що відповідають прокладці 12А й суміжні з елементами 36, головним чином сприяють згинанню областей 20а в структурі 20, і, аналогічним чином, суміжні з елементами 36 елементи 37 сприяють разом з елементами 43 зазначеному згинанню. Наявність цих елементів 43, 37 є переважною, але не суттєвою ознакою даного винаходу. Згідно із даним винаходом можна використовувати вищеописаний спосіб виготовлення з подачею при орієнтації в бічному напрямку. Хоча елементи 43, 44, 49, 50, 51, які відповідають прокладкам 12А й 12В, з одного боку, і елементи 33, 34, 37, які відповідають корпусу 11, з іншого боку, виконані стягуючими у перпендикулярних один відносно одного напрямках, всі зазначені елементи, що відповідають корпусу 11 і прокладкам 12А й 12В, подають прямолінійно в машинному напрямку. Після приєднання відповідних елементів до корпуса 11 його повертають на кут 90° і розміщують з утворенням шаруватої структури на прокладках 12А, 12В. Таким чином всі елементи, що відповідають корпусу 11 і прокладкам 12А й 12В, подають прямолінійно в машинному напрямку й приєднують до них. Хоча це не зазначено у вищенаведеному описі рівня техніки, з рівня техніки відомий предмет одягу, абсорбуюча серцевина якого оснащена направляючими деформуючими елементами, виконаними у вигляді отворів. Разом з тим у рівні техніки не розкритий предмет одягу, у якому для деформації абсорбуючої серцевини використане стягування прокладок талії. Наскільки можна судити, така ознака формує поряд із іншим новизну даного винаходу. Зазвичай у випадку вищеописаного натягуваного підгузка третього типу кільцева прокладка талії переважно виконана еластичною й оснащена для цього еластичними елементами. Зазвичай для забезпечення деформації абсорбуючої серцевини направляючими деформуючими елементами абсорбуюча серцевина повинна бути додатково оснащена в її протилежних бічних областях еластичними елементами, що мають відносно більше розтяжне зусилля. Однак при використанні з цією метою еластичних елементів, виконаних у формі ниток, що мають відносно велике розтяжне зусилля, ці еластичні елементи можуть залишати прямолінійні сліди здавлювання на стегнах або в паховій області користувача та/або викликати дискомфорт користувача. Цей недолік також усунутий даним винаходом. ФОРМУЛА ВИНАХОДУ 1. Абсорбуючий предмет одягу одноразового використання, який має подовжню центральну вісь і поперечну центральну вісь; передню область талії, задню область талії та область промежини; еластизовану прокладку талії, що утворює передню й задню області талії, і абсорбуючий корпус, що утворює відповідні частини передньої й задньої областей талії та область промежини, і приєднаний до передньої й задньої частин еластизованої прокладки талії, який відрізняється тим, що абсорбуючий корпус містить абсорбуючу серцевину, оснащену в її області, що лежить в області промежини й зміщена в напрямку передньої області талії, парою направляючих деформуючих елементів, сформованих симетрично відносно поздовжньої центральної осі і розташованих таким чином, що відстань між ними поступово зменшується у міру проходження деформуючих елементів від місця поблизу передньої області талії до області промежини, причому: еластизована прокладка талії містить передню прокладку талії й задню прокладку талії, 10 UA 99349 C2 5 10 15 20 25 30 35 40 45 з передньої і задньої прокладок талії принаймні передня прокладка талії оснащена парою перших еластизованих областей, розташованих одна напроти одної на деякій відстані в поперечному напрямку, і нееластизованою областю, яка розташована між зазначеною парою еластизованих областей; а передня крайова область абсорбуючого корпусу розташована принаймні в нееластизованій області, а принаймні протилежні бічні області абсорбуючої серцевини виконані з м ожливістю деформування в напрямку області промежини користувача за допомогою направляючих деформуючих елементів, суміжних із першими еластизованими областями під дією пружного стягування принаймні вказаних перших еластизованих областей у зазначеній передній прокладці талії. 2. Предмет одягу за п. 1, який відрізняється тим, що відповідні протилежні бічні кромки передньої й задньої прокладок талії можуть бути кільцеподібно з'єднані одна з одною з утворенням отвору для талії й пари отворів для ніг. 3. Предмет одягу за п. 1 або 2, який відрізняється тим, що передня й задня прокладки талії оснащені еластичними елементами, які проходять у поперечному напрямку і за допомогою яких зазначені передня й задня прокладки талії виконані еластичними й стягуючими у поперечному напрямку. 4. Предмет одягу за будь-яким з пп. 1-3, який відрізняється тим, що допоміжніеластичні елементи розташовані на обох сторонах направляючих деформуючих елементів таким чином, що допоміжні еластичні елементи разом із стягуваною передньою прокладкою талії полегшують деформацію принаймні абсорбуючої серцевини за допомогою направляючих деформуючих елементів. 5. Предмет одягу за пп. 1-2, який відрізняється тим, що з передньої і задньої прокладок талії принаймні передня прокладка талії оснащена другою еластизованою областю, суміжною з парою перших еластизованих областей і утворюючою передню стрічку талії. 6. Предмет одягу за п. 1, 2, який відрізняється тим, що задня прокладка талії оснащена третьою еластизованою областю, що відповідає першій еластизованій області, четвертою еластизованою областю, що відповідає другій еластизованій області, і п'ятою еластизованою областю, суміжною з третьою еластизованою областю і зміщеною в напрямку області промежини; розтяжне зусилля п'ятої еластизованої області в поперечному напрямку вибране меншим від розтяжного зусилля першої, другої, третьої й четвертої еластизованих областей;а розмір задньої прокладки талії в поздовжньому напрямку вибраний більшим від розміру в поздовжньому напрямку передньої прокладки талії на розмір п'ятої еластизованої області в поздовжньому напрямку. 7. Предмет одягу за будь-яким із пп. 1-6, який відрізняється тим, що додатково містить абсорбуючу структуру, яка включає абсорбуючу серцевину, підкладку, повернену до шкіри користувача й виконану з можливістю покриття поверненої до шкіри користувача сторони абсорбуючої серцевини, і задній лист, виконаний з можливістю покриття поверненої від шкіри користувача сторони абсорбуючої серцевини. 8. Предмет одягу за п. 7, який відрізняється тим, що абсорбуюча структура містить пару еластизованих бічних відворотів, що проходять назовні від її бічних областей, якщо дивишся в поперечному напрямку, і оснащених допоміжними еластичними елементами. 9. Предмет одягу за будь-яким і пп. 1-8, який відрізняється тим, що кожен з бічних відворотів виконаний еластичним завдяки тому, що принаймні один еластичний елемент виконаний у формі нитки, що проходить у поздовжньому напрямку. 11 UA 99349 C2 12 UA 99349 C2 13 UA 99349 C2 14 UA 99349 C2 15 UA 99349 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
