Трубчастий аератор
Номер патенту: 96856
Опубліковано: 25.02.2015
Автори: Гордєєв Олександр Леонідович, Степанов Олег Вікторович
Формула / Реферат

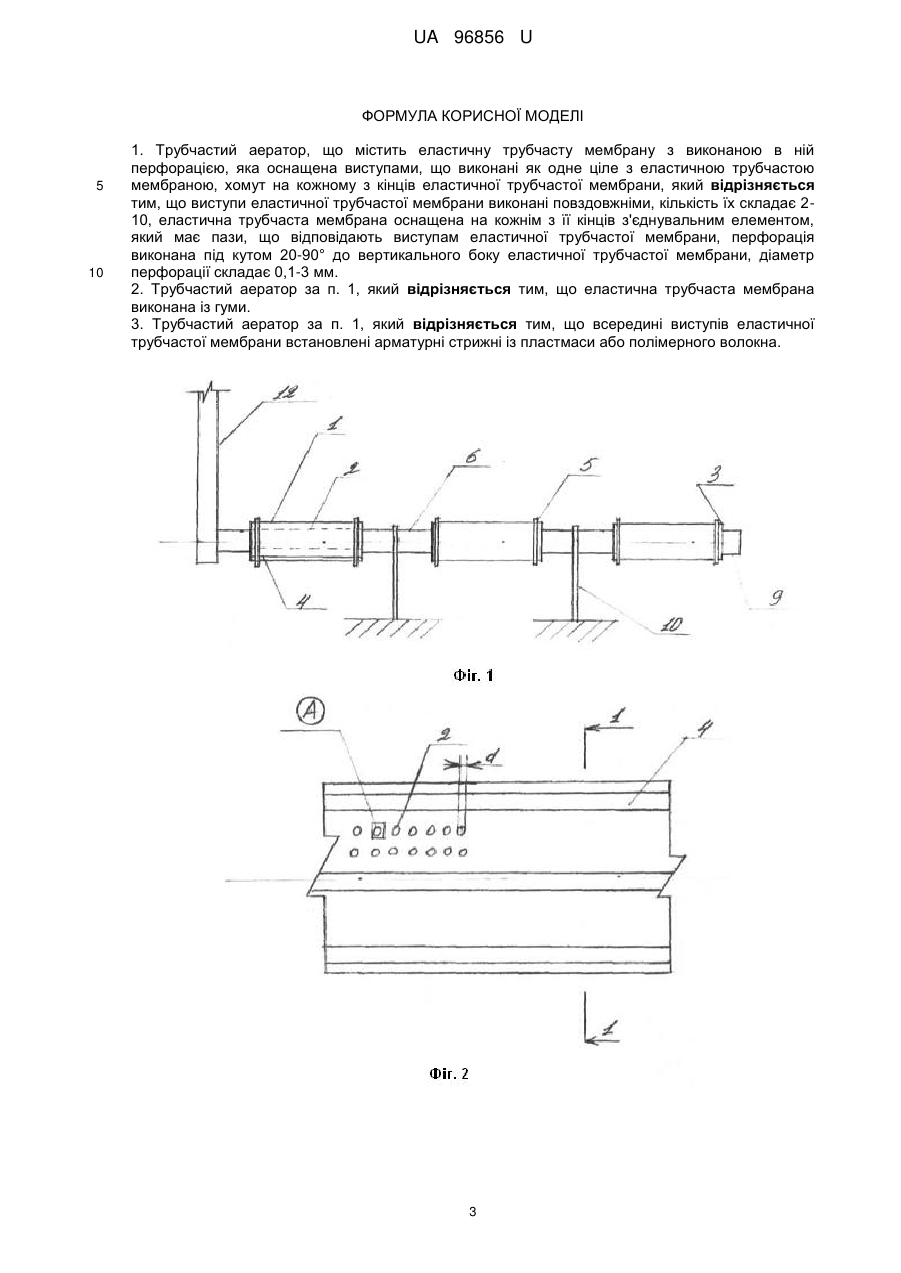

1. Трубчастий аератор, що містить еластичну трубчасту мембрану з виконаною в ній перфорацією, яка оснащена виступами, що виконані як одне ціле з еластичною трубчастою мембраною, хомут на кожному з кінців еластичної трубчастої мембрани, який відрізняється тим, що виступи еластичної трубчастої мембрани виконані повздовжніми, кількість їх складає 2-10, еластична трубчаста мембрана оснащена на кожнім з її кінців з'єднувальним елементом, який має пази, що відповідають виступам еластичної трубчастої мембрани, перфорація виконана під кутом 20-90° до вертикального боку еластичної трубчастої мембрани, діаметр перфорації складає 0,1-3 мм.
2. Трубчастий аератор за п. 1, який відрізняється тим, що еластична трубчаста мембрана виконана із гуми.
3. Трубчастий аератор за п. 1, який відрізняється тим, що всередині виступів еластичної трубчастої мембрани встановлені арматурні стрижні із пластмаси або полімерного волокна.
Текст

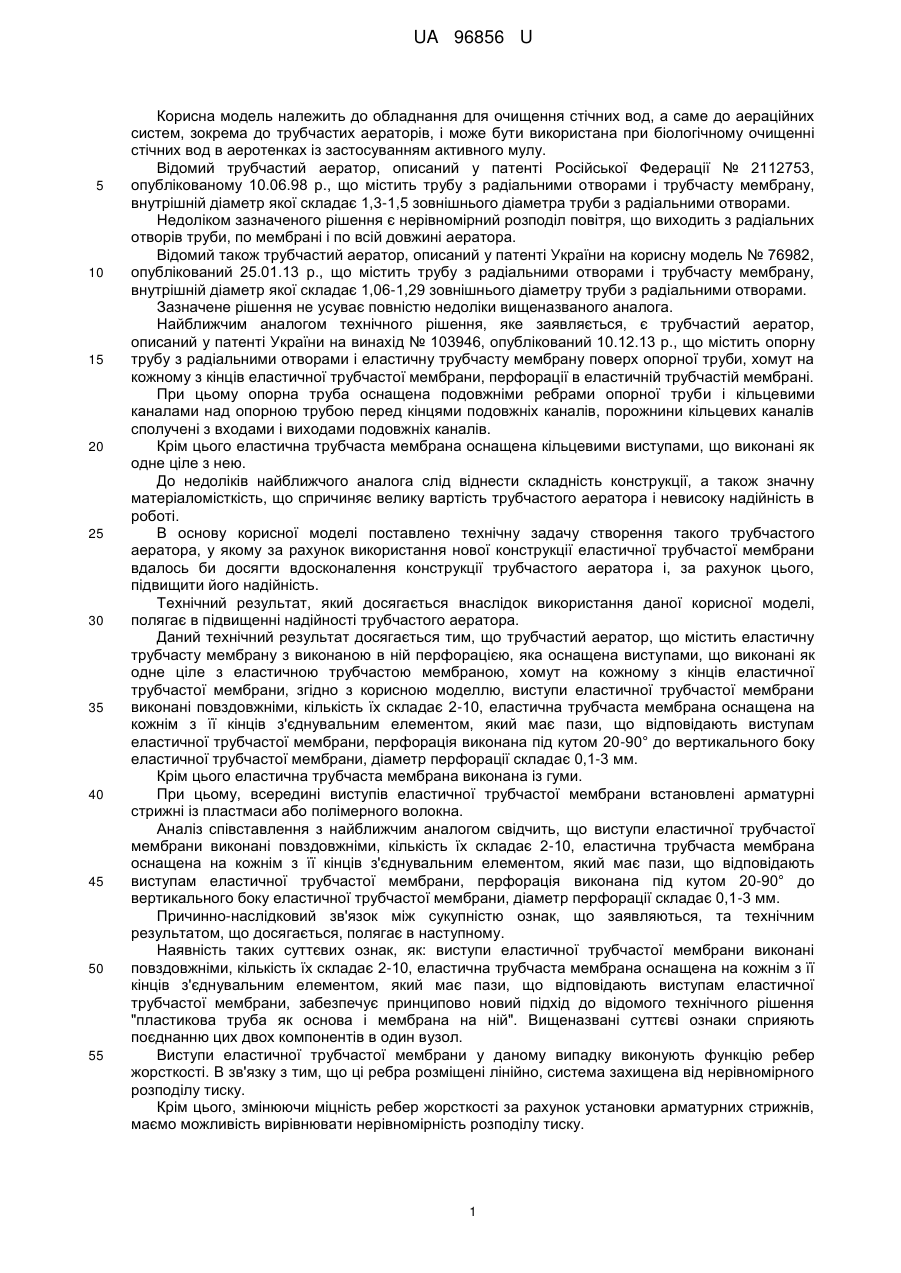

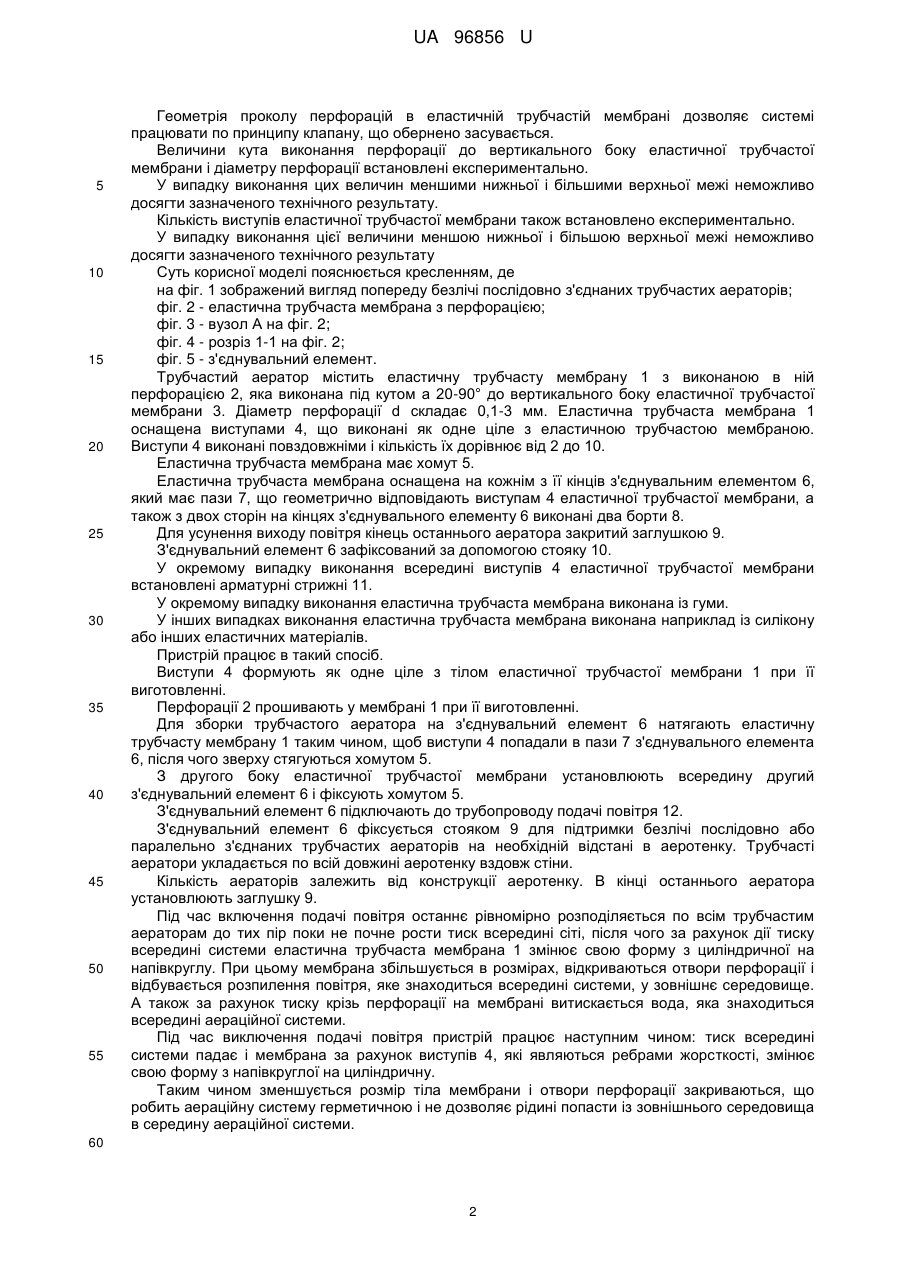

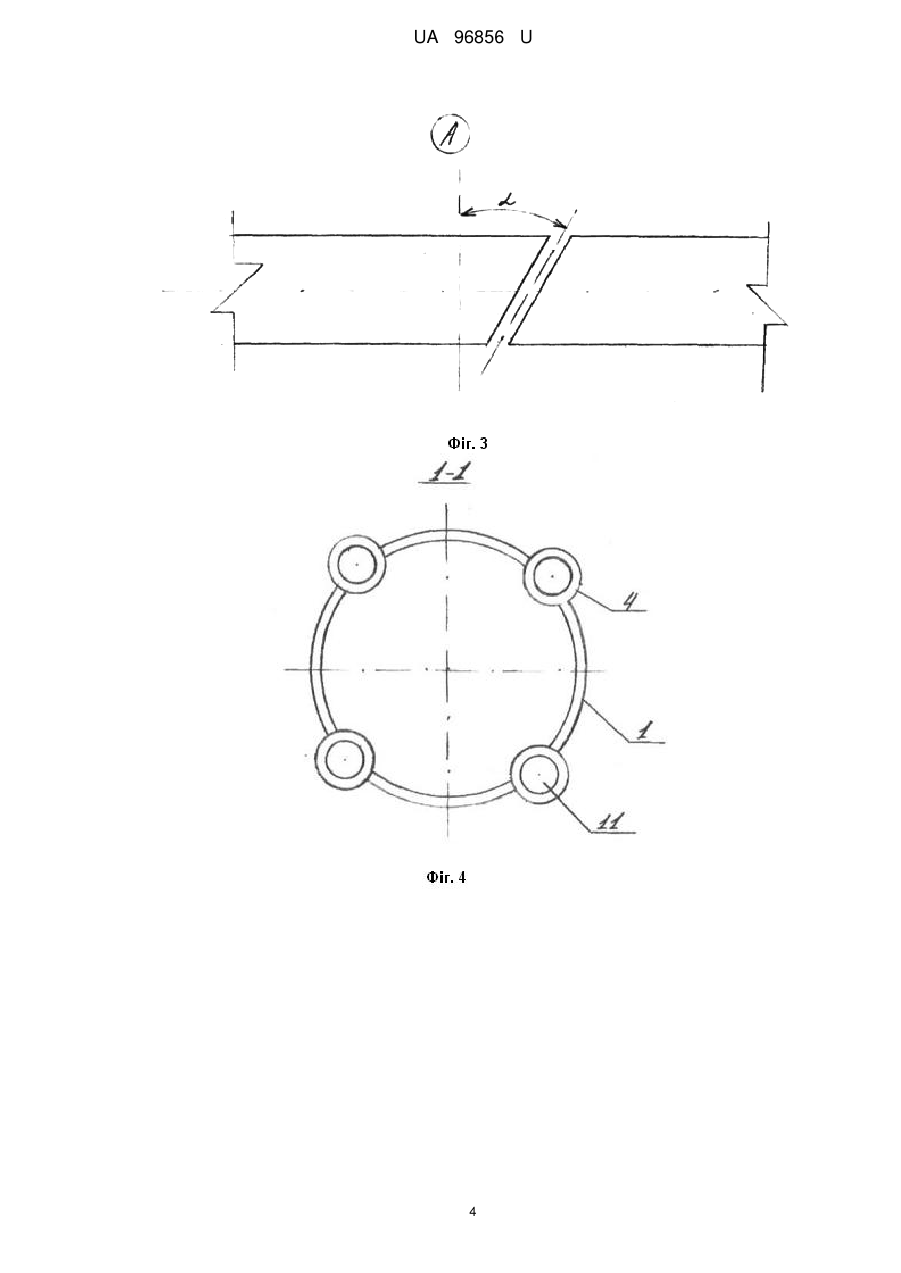

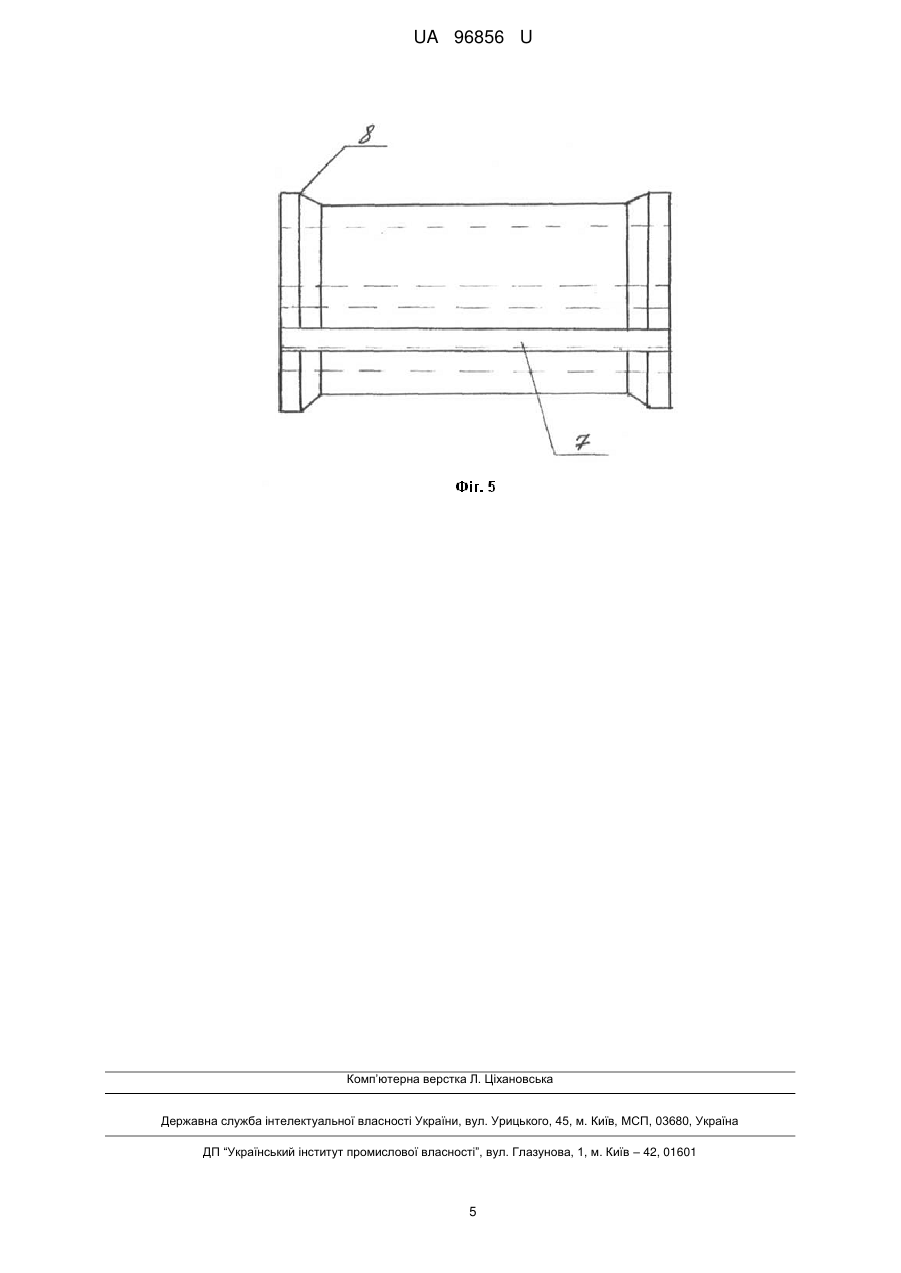

Реферат: Трубчастий аератор містить еластичну трубчасту мембрану з виконаною в ній перфорацією, яка оснащена виступами, що виконані як одне ціле з еластичною трубчастою мембраною, хомут на кожному з кінців еластичної трубчастої мембрани. Виступи еластичної трубчастої мембрани виконані повздовжніми, кількість їх складає 2-10. Еластична трубчаста мембрана оснащена на кожнім з її кінців з'єднувальним елементом, який має пази, що відповідають виступам еластичної трубчастої мембрани. Перфорація виконана під кутом 20-90° до вертикального боку еластичної трубчастої мембрани, діаметр перфорації складає 0,1-3 мм. UA 96856 U (54) ТРУБЧАСТИЙ АЕРАТОР UA 96856 U UA 96856 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для очищення стічних вод, а саме до аераційних систем, зокрема до трубчастих аераторів, і може бути використана при біологічному очищенні стічних вод в аеротенках із застосуванням активного мулу. Відомий трубчастий аератор, описаний у патенті Російської Федерації № 2112753, опублікованому 10.06.98 p., що містить трубу з радіальними отворами і трубчасту мембрану, внутрішній діаметр якої складає 1,3-1,5 зовнішнього діаметра труби з радіальними отворами. Недоліком зазначеного рішення є нерівномірний розподіл повітря, що виходить з радіальних отворів труби, по мембрані і по всій довжині аератора. Відомий також трубчастий аератор, описаний у патенті України на корисну модель № 76982, опублікований 25.01.13 p., що містить трубу з радіальними отворами і трубчасту мембрану, внутрішній діаметр якої складає 1,06-1,29 зовнішнього діаметру труби з радіальними отворами. Зазначене рішення не усуває повністю недоліки вищеназваного аналога. Найближчим аналогом технічного рішення, яке заявляється, є трубчастий аератор, описаний у патенті України на винахід № 103946, опублікований 10.12.13 p., що містить опорну трубу з радіальними отворами і еластичну трубчасту мембрану поверх опорної труби, хомут на кожному з кінців еластичної трубчастої мембрани, перфорації в еластичній трубчастій мембрані. При цьому опорна труба оснащена подовжніми ребрами опорної труби і кільцевими каналами над опорною трубою перед кінцями подовжніх каналів, порожнини кільцевих каналів сполучені з входами і виходами подовжніх каналів. Крім цього еластична трубчаста мембрана оснащена кільцевими виступами, що виконані як одне ціле з нею. До недоліків найближчого аналога слід віднести складність конструкції, а також значну матеріаломісткість, що спричиняє велику вартість трубчастого аератора і невисоку надійність в роботі. В основу корисної моделі поставлено технічну задачу створення такого трубчастого аератора, у якому за рахунок використання нової конструкції еластичної трубчастої мембрани вдалось би досягти вдосконалення конструкції трубчастого аератора і, за рахунок цього, підвищити його надійність. Технічний результат, який досягається внаслідок використання даної корисної моделі, полягає в підвищенні надійності трубчастого аератора. Даний технічний результат досягається тим, що трубчастий аератор, що містить еластичну трубчасту мембрану з виконаною в ній перфорацією, яка оснащена виступами, що виконані як одне ціле з еластичною трубчастою мембраною, хомут на кожному з кінців еластичної трубчастої мембрани, згідно з корисною моделлю, виступи еластичної трубчастої мембрани виконані повздовжніми, кількість їх складає 2-10, еластична трубчаста мембрана оснащена на кожнім з її кінців з'єднувальним елементом, який має пази, що відповідають виступам еластичної трубчастої мембрани, перфорація виконана під кутом 20-90° до вертикального боку еластичної трубчастої мембрани, діаметр перфорації складає 0,1-3 мм. Крім цього еластична трубчаста мембрана виконана із гуми. При цьому, всередині виступів еластичної трубчастої мембрани встановлені арматурні стрижні із пластмаси або полімерного волокна. Аналіз співставлення з найближчим аналогом свідчить, що виступи еластичної трубчастої мембрани виконані повздовжніми, кількість їх складає 2-10, еластична трубчаста мембрана оснащена на кожнім з її кінців з'єднувальним елементом, який має пази, що відповідають виступам еластичної трубчастої мембрани, перфорація виконана під кутом 20-90° до вертикального боку еластичної трубчастої мембрани, діаметр перфорації складає 0,1-3 мм. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом, що досягається, полягає в наступному. Наявність таких суттєвих ознак, як: виступи еластичної трубчастої мембрани виконані повздовжніми, кількість їх складає 2-10, еластична трубчаста мембрана оснащена на кожнім з її кінців з'єднувальним елементом, який має пази, що відповідають виступам еластичної трубчастої мембрани, забезпечує принципово новий підхід до відомого технічного рішення "пластикова труба як основа і мембрана на ній". Вищеназвані суттєві ознаки сприяють поєднанню цих двох компонентів в один вузол. Виступи еластичної трубчастої мембрани у даному випадку виконують функцію ребер жорсткості. В зв'язку з тим, що ці ребра розміщені лінійно, система захищена від нерівномірного розподілу тиску. Крім цього, змінюючи міцність ребер жорсткості за рахунок установки арматурних стрижнів, маємо можливість вирівнювати нерівномірність розподілу тиску. 1 UA 96856 U 5 10 15 20 25 30 35 40 45 50 55 Геометрія проколу перфорацій в еластичній трубчастій мембрані дозволяє системі працювати по принципу клапану, що обернено засувається. Величини кута виконання перфорації до вертикального боку еластичної трубчастої мембрани і діаметру перфорації встановлені експериментально. У випадку виконання цих величин меншими нижньої і більшими верхньої межі неможливо досягти зазначеного технічного результату. Кількість виступів еластичної трубчастої мембрани також встановлено експериментально. У випадку виконання цієї величини меншою нижньої і більшою верхньої межі неможливо досягти зазначеного технічного результату Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений вигляд попереду безлічі послідовно з'єднаних трубчастих аераторів; фіг. 2 - еластична трубчаста мембрана з перфорацією; фіг. 3 - вузол А на фіг. 2; фіг. 4 - розріз 1-1 на фіг. 2; фіг. 5 - з'єднувальний елемент. Трубчастий аератор містить еластичну трубчасту мембрану 1 з виконаною в ній перфорацією 2, яка виконана під кутом а 20-90° до вертикального боку еластичної трубчастої мембрани 3. Діаметр перфорації d складає 0,1-3 мм. Еластична трубчаста мембрана 1 оснащена виступами 4, що виконані як одне ціле з еластичною трубчастою мембраною. Виступи 4 виконані повздовжніми і кількість їх дорівнює від 2 до 10. Еластична трубчаста мембрана має хомут 5. Еластична трубчаста мембрана оснащена на кожнім з її кінців з'єднувальним елементом 6, який має пази 7, що геометрично відповідають виступам 4 еластичної трубчастої мембрани, а також з двох сторін на кінцях з'єднувального елементу 6 виконані два борти 8. Для усунення виходу повітря кінець останнього аератора закритий заглушкою 9. З'єднувальний елемент 6 зафіксований за допомогою стояку 10. У окремому випадку виконання всередині виступів 4 еластичної трубчастої мембрани встановлені арматурні стрижні 11. У окремому випадку виконання еластична трубчаста мембрана виконана із гуми. У інших випадках виконання еластична трубчаста мембрана виконана наприклад із силікону або інших еластичних матеріалів. Пристрій працює в такий спосіб. Виступи 4 формують як одне ціле з тілом еластичної трубчастої мембрани 1 при її виготовленні. Перфорації 2 прошивають у мембрані 1 при її виготовленні. Для зборки трубчастого аератора на з'єднувальний елемент 6 натягають еластичну трубчасту мембрану 1 таким чином, щоб виступи 4 попадали в пази 7 з'єднувального елемента 6, після чого зверху стягуються хомутом 5. З другого боку еластичної трубчастої мембрани установлюють всередину другий з'єднувальний елемент 6 і фіксують хомутом 5. З'єднувальний елемент 6 підключають до трубопроводу подачі повітря 12. З'єднувальний елемент 6 фіксується стояком 9 для підтримки безлічі послідовно або паралельно з'єднаних трубчастих аераторів на необхідній відстані в аеротенку. Трубчасті аератори укладається по всій довжині аеротенку вздовж стіни. Кількість аераторів залежить від конструкції аеротенку. В кінці останнього аератора установлюють заглушку 9. Під час включення подачі повітря останнє рівномірно розподіляється по всім трубчастим аераторам до тих пір поки не почне рости тиск всередині сіті, після чого за рахунок дії тиску всередині системи еластична трубчаста мембрана 1 змінює свою форму з циліндричної на напівкруглу. При цьому мембрана збільшується в розмірах, відкриваються отвори перфорації і відбувається розпилення повітря, яке знаходиться всередині системи, у зовнішнє середовище. А також за рахунок тиску крізь перфорації на мембрані витискається вода, яка знаходиться всередині аераційної системи. Під час виключення подачі повітря пристрій працює наступним чином: тиск всередині системи падає і мембрана за рахунок виступів 4, які являються ребрами жорсткості, змінює свою форму з напівкруглої на циліндричну. Таким чином зменшується розмір тіла мембрани і отвори перфорації закриваються, що робить аераційну систему герметичною і не дозволяє рідині попасти із зовнішнього середовища в середину аераційної системи. 60 2 UA 96856 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Трубчастий аератор, що містить еластичну трубчасту мембрану з виконаною в ній перфорацією, яка оснащена виступами, що виконані як одне ціле з еластичною трубчастою мембраною, хомут на кожному з кінців еластичної трубчастої мембрани, який відрізняється тим, що виступи еластичної трубчастої мембрани виконані повздовжніми, кількість їх складає 210, еластична трубчаста мембрана оснащена на кожнім з її кінців з'єднувальним елементом, який має пази, що відповідають виступам еластичної трубчастої мембрани, перфорація виконана під кутом 20-90° до вертикального боку еластичної трубчастої мембрани, діаметр перфорації складає 0,1-3 мм. 2. Трубчастий аератор за п. 1, який відрізняється тим, що еластична трубчаста мембрана виконана із гуми. 3. Трубчастий аератор за п. 1, який відрізняється тим, що всередині виступів еластичної трубчастої мембрани встановлені арматурні стрижні із пластмаси або полімерного волокна. 3 UA 96856 U 4 UA 96856 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
ДивитисяДодаткова інформація
Автори англійськоюStepanov Oleh Viktorovych
Автори російськоюСтепанов Олег Викторович
МПК / Мітки
МПК: C02F 3/18
Мітки: аератор, трубчастий
