Хвилеподібна просторова каркасно-модульна система

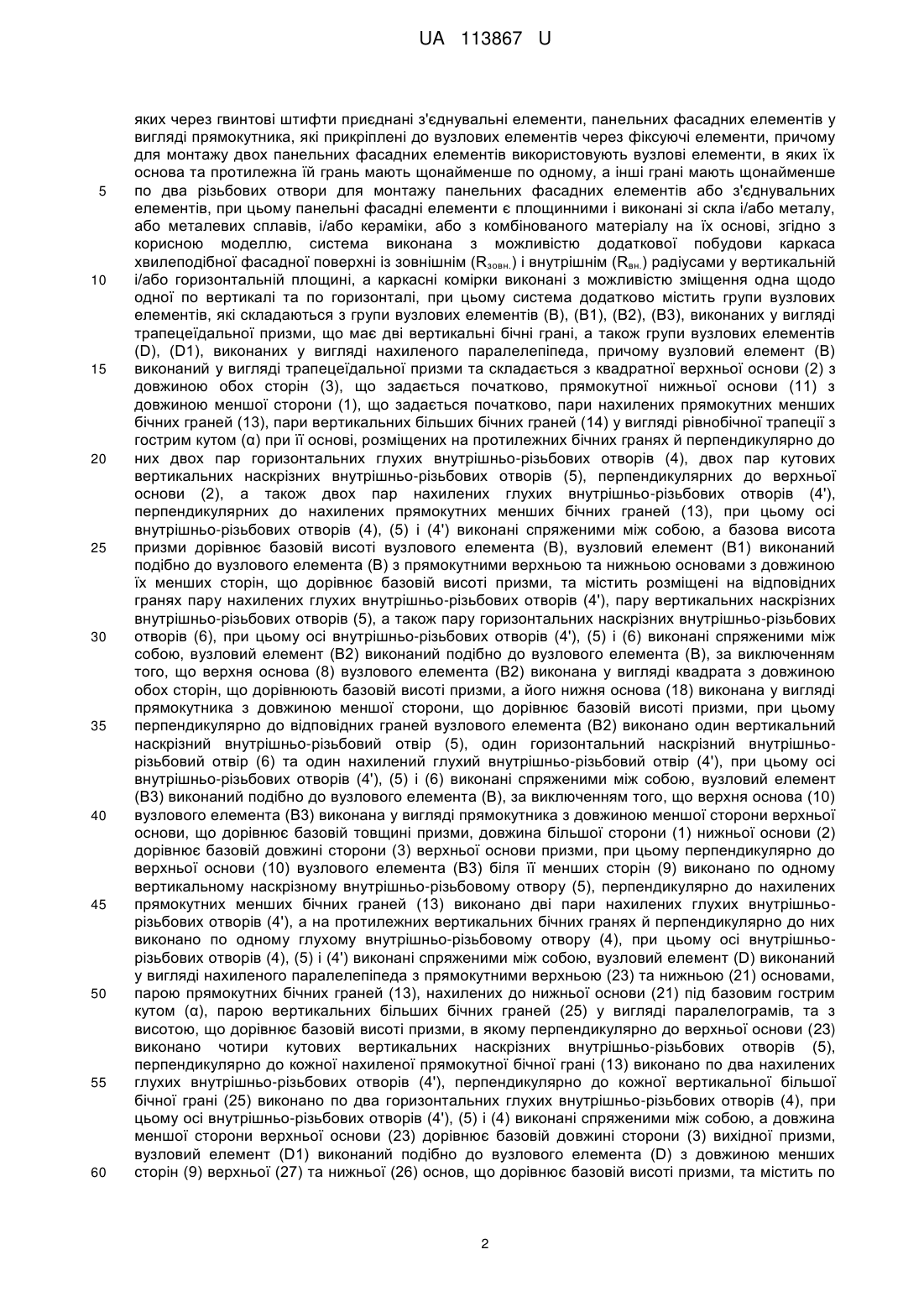

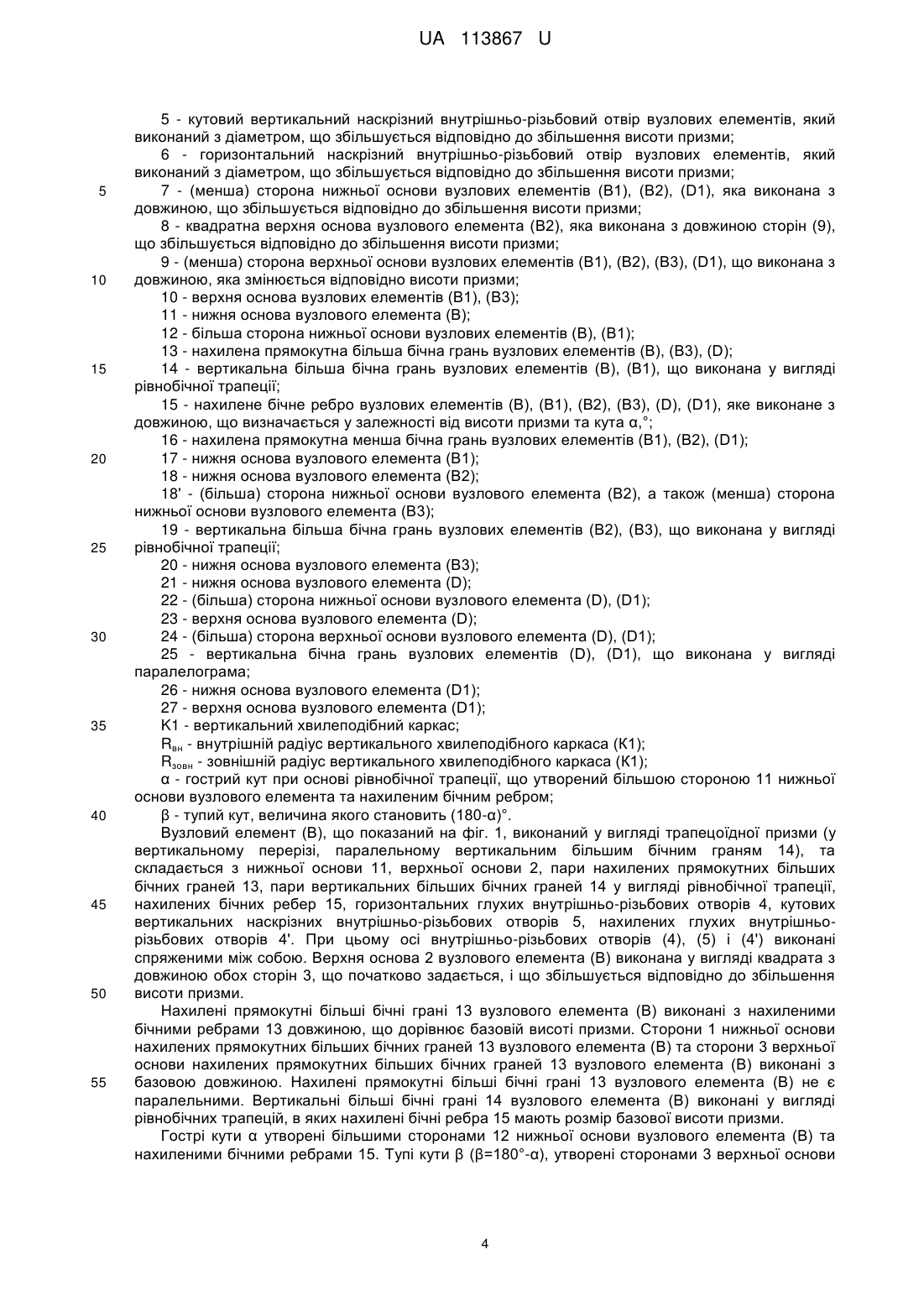

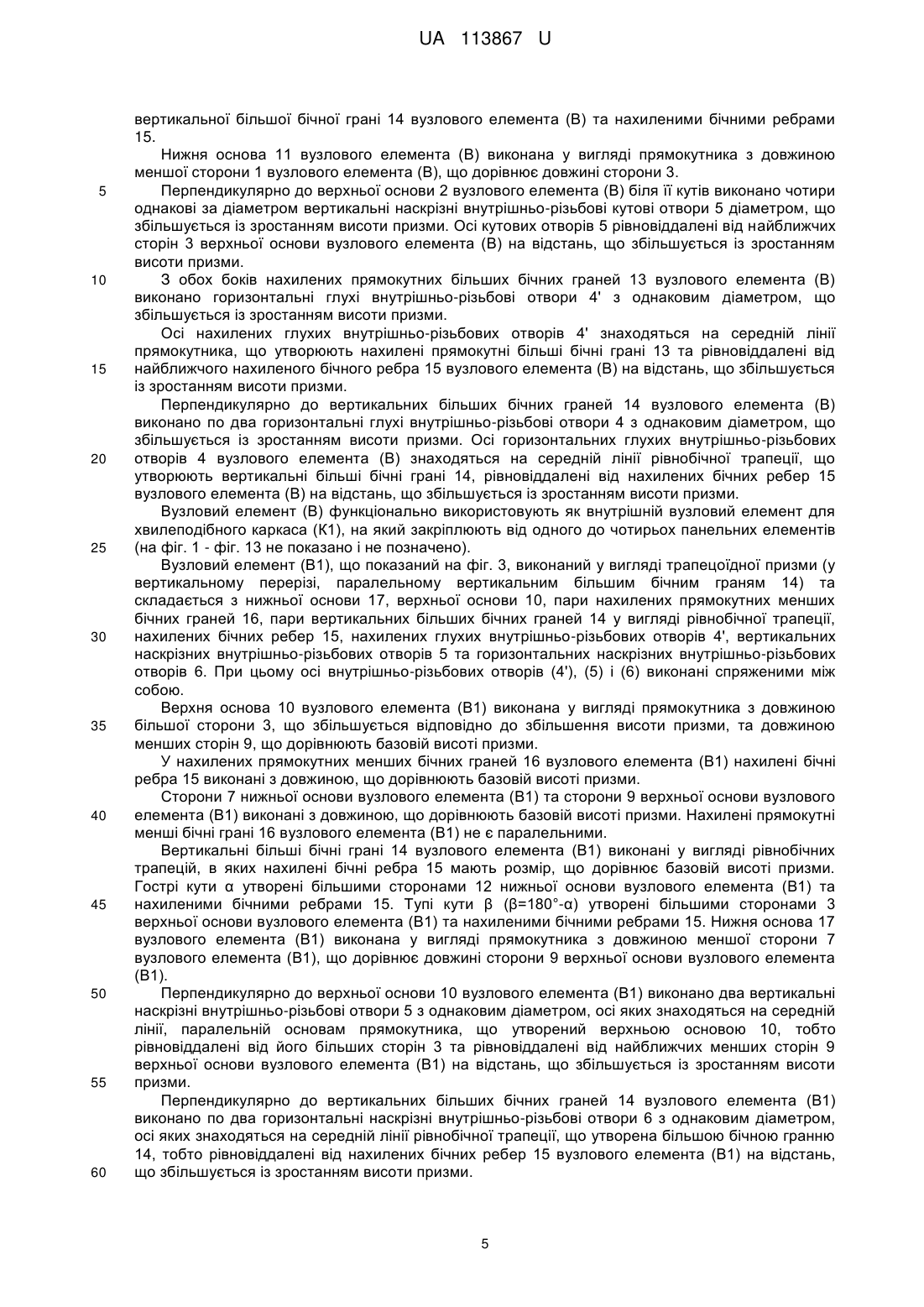

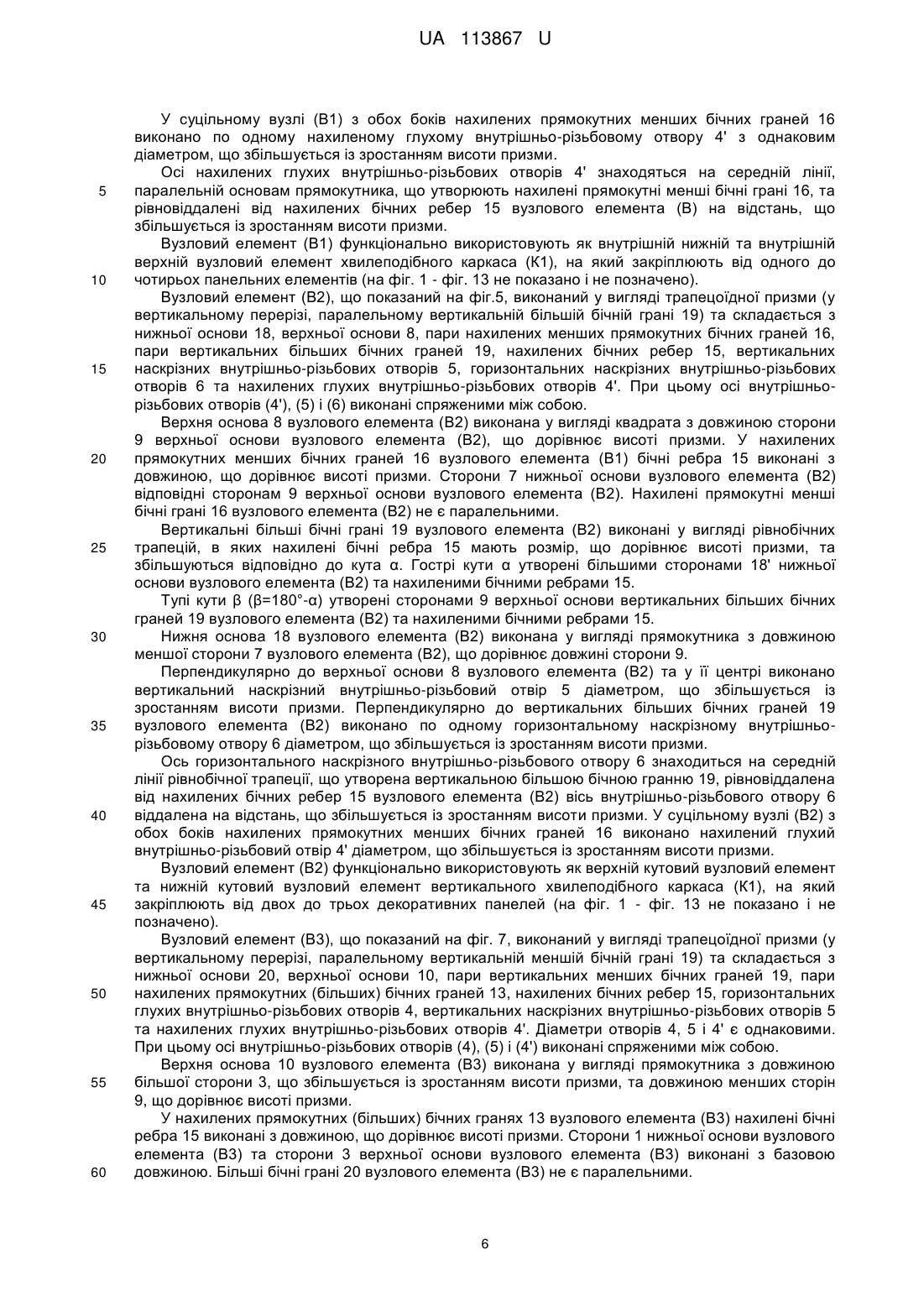

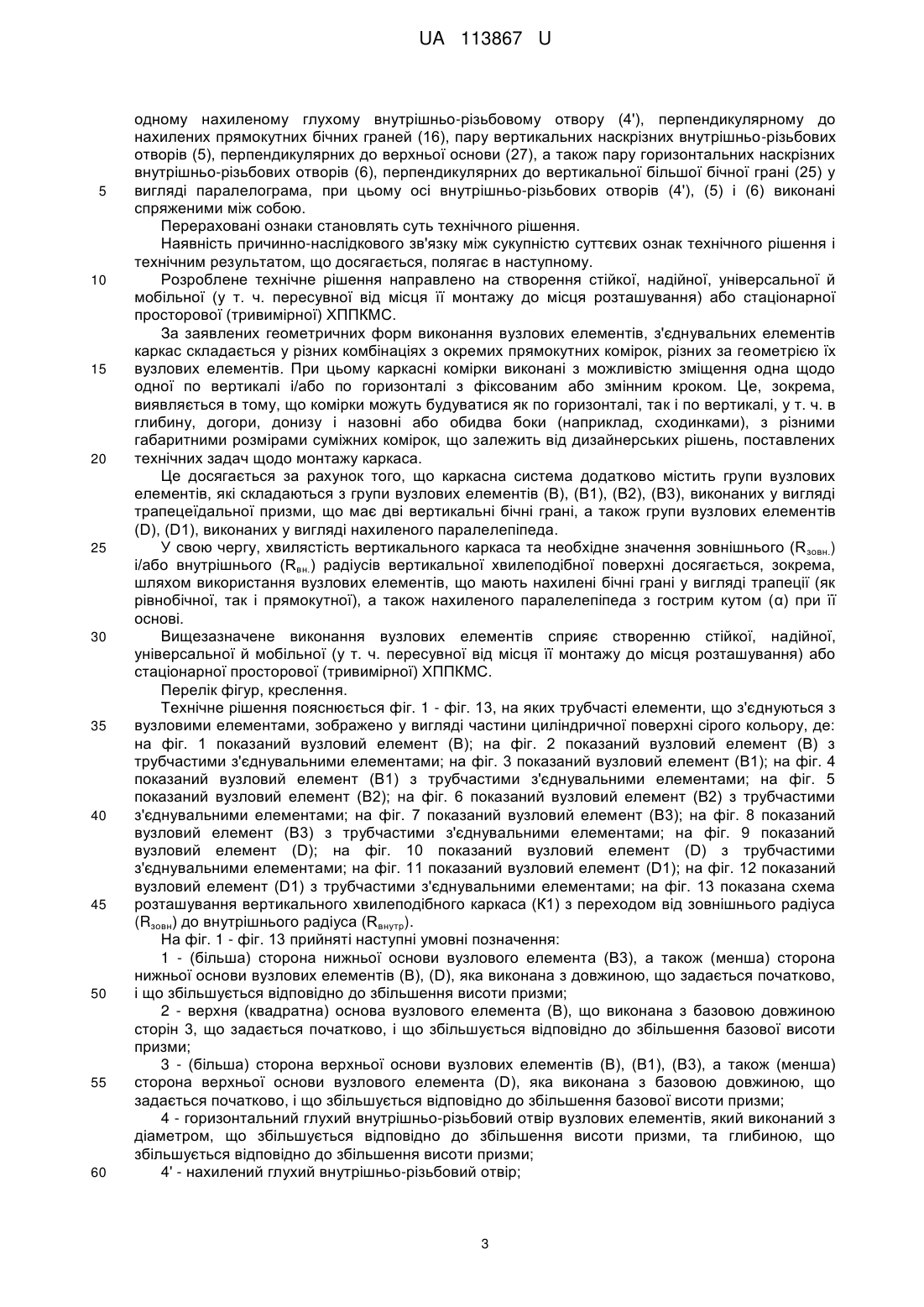

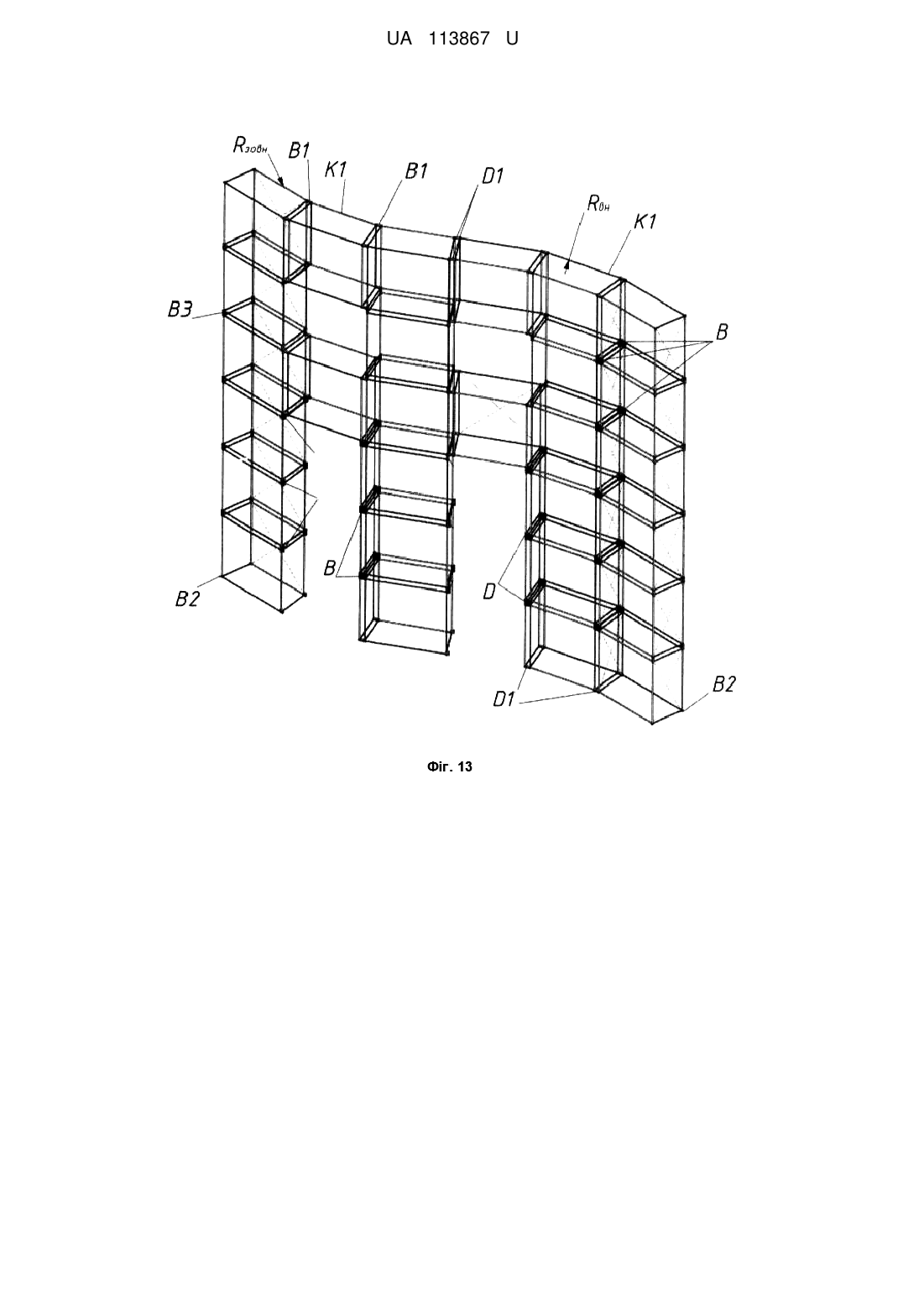

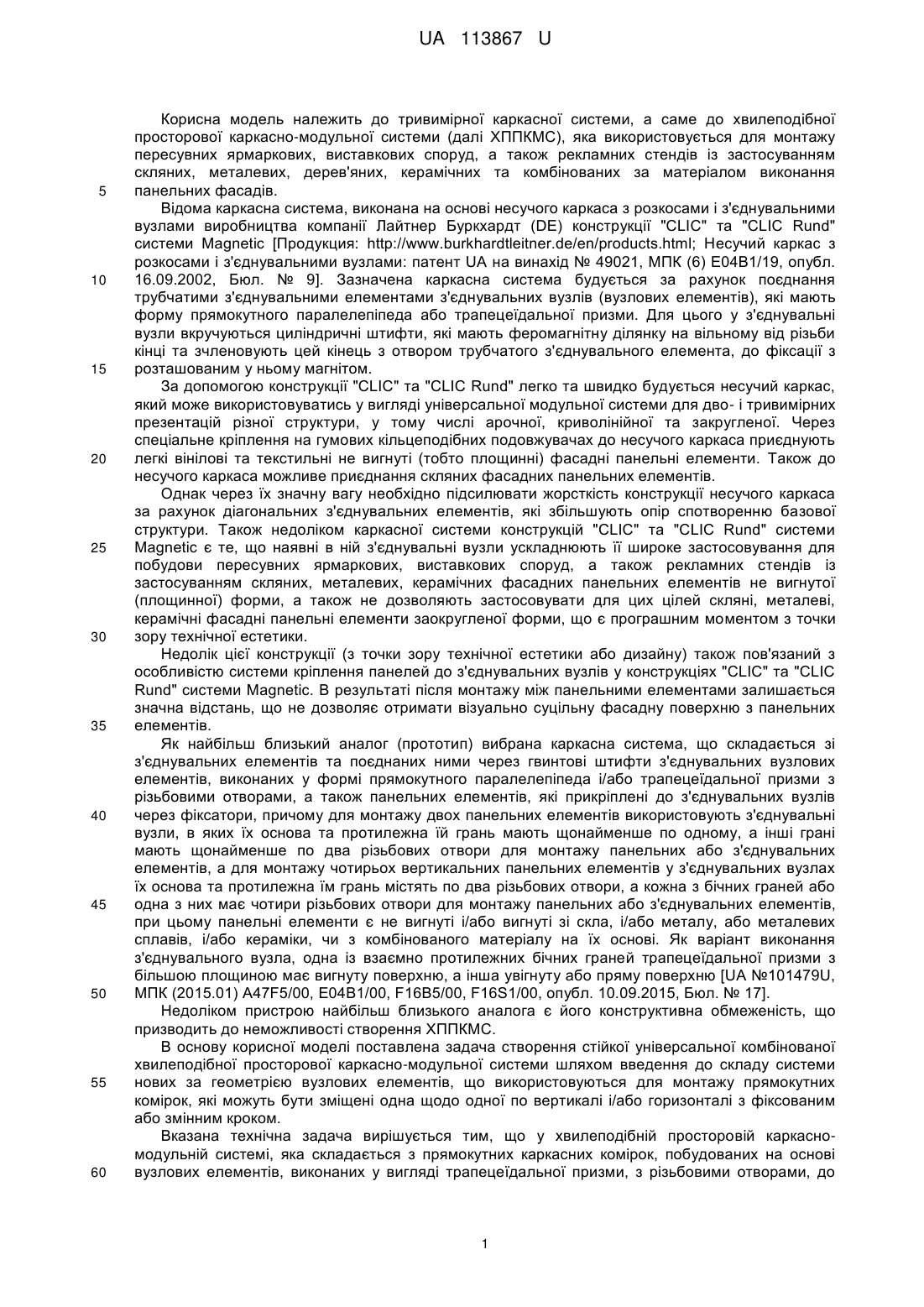

Реферат: Хвилеподібна просторова каркасно-модульна система складається з прямокутних каркасних комірок, побудованих на основі вузлових елементів, виконаних у вигляді трапецеїдальної призми, до яких приєднані з'єднувальні елементи, панельних фасадних елементів у вигляді прямокутника, які прикріплені до вузлових елементів через фіксуючі елементи. Для монтажу двох панельних фасадних елементів використовують вузлові елементи, в яких їх основа та протилежна їй грань мають різьбові отвори для монтажу панельних фасадних елементів або з'єднувальних елементів. При цьому панельні фасадні елементи є площинними і виконані зі скла і/або металу, або металевих сплавів, і/або кераміки, або з комбінованого матеріалу на їх основі. Також система виконана з можливістю додаткової побудови каркаса хвилеподібної фасадної поверхні із зовнішнім (Rзовн.) і внутрішнім (Rвн.) радіусами у вертикальній і/або горизонтальній площині, а каркасні комірки виконані з можливістю зміщення одна щодо одної по вертикалі та по горизонталі з фіксованим або змінним кроком. UA 113867 U (12) UA 113867 U UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тривимірної каркасної системи, а саме до хвилеподібної просторової каркасно-модульної системи (далі ХППКМС), яка використовується для монтажу пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, дерев'яних, керамічних та комбінованих за матеріалом виконання панельних фасадів. Відома каркасна система, виконана на основі несучого каркаса з розкосами і з'єднувальними вузлами виробництва компанії Лайтнер Буркхардт (DE) конструкції "CLIC" та "CLIC Rund" системи Magnetic [Продукция: http://www.burkhardtleitner.de/en/products.html; Несучий каркас з розкосами і з'єднувальними вузлами: патент UA на винахід № 49021, МПК (6) Е04В1/19, опубл. 16.09.2002, Бюл. № 9]. Зазначена каркасна система будується за рахунок поєднання трубчатими з'єднувальними елементами з'єднувальних вузлів (вузлових елементів), які мають форму прямокутного паралелепіпеда або трапецеїдальної призми. Для цього у з'єднувальні вузли вкручуються циліндричні штифти, які мають феромагнітну ділянку на вільному від різьби кінці та зчленовують цей кінець з отвором трубчатого з'єднувального елемента, до фіксації з розташованим у ньому магнітом. За допомогою конструкції "CLIC" та "CLIC Rund" легко та швидко будується несучий каркас, який може використовуватись у вигляді універсальної модульної системи для дво- і тривимірних презентацій різної структури, у тому числі арочної, криволінійної та закругленої. Через спеціальне кріплення на гумових кільцеподібних подовжувачах до несучого каркаса приєднують легкі вінілові та текстильні не вигнуті (тобто площинні) фасадні панельні елементи. Також до несучого каркаса можливе приєднання скляних фасадних панельних елементів. Однак через їх значну вагу необхідно підсилювати жорсткість конструкції несучого каркаса за рахунок діагональних з'єднувальних елементів, які збільшують опір спотворенню базової структури. Також недоліком каркасної системи конструкцій "CLIC" та "CLIC Rund" системи Magnetic є те, що наявні в ній з'єднувальні вузли ускладнюють її широке застосовування для побудови пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, керамічних фасадних панельних елементів не вигнутої (площинної) форми, а також не дозволяють застосовувати для цих цілей скляні, металеві, керамічні фасадні панельні елементи заокругленої форми, що є програшним моментом з точки зору технічної естетики. Недолік цієї конструкції (з точки зору технічної естетики або дизайну) також пов'язаний з особливістю системи кріплення панелей до з'єднувальних вузлів у конструкціях "CLIC" та "CLIC Rund" системи Magnetic. В результаті після монтажу між панельними елементами залишається значна відстань, що не дозволяє отримати візуально суцільну фасадну поверхню з панельних елементів. Як найбільш близький аналог (прототип) вибрана каркасна система, що складається зі з'єднувальних елементів та поєднаних ними через гвинтові штифти з'єднувальних вузлових елементів, виконаних у формі прямокутного паралелепіпеда і/або трапецеїдальної призми з різьбовими отворами, а також панельних елементів, які прикріплені до з'єднувальних вузлів через фіксатори, причому для монтажу двох панельних елементів використовують з'єднувальні вузли, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних або з'єднувальних елементів, а для монтажу чотирьох вертикальних панельних елементів у з'єднувальних вузлах їх основа та протилежна їм грань містять по два різьбових отвори, а кожна з бічних граней або одна з них має чотири різьбових отвори для монтажу панельних або з'єднувальних елементів, при цьому панельні елементи є не вигнуті і/або вигнуті зі скла, і/або металу, або металевих сплавів, і/або кераміки, чи з комбінованого матеріалу на їх основі. Як варіант виконання з'єднувального вузла, одна із взаємно протилежних бічних граней трапецеїдальної призми з більшою площиною має вигнуту поверхню, а інша увігнуту або пряму поверхню [UA №101479U, МПК (2015.01) A47F5/00, Е04В1/00, F16B5/00, F16S1/00, опубл. 10.09.2015, Бюл. № 17]. Недоліком пристрою найбільш близького аналога є його конструктивна обмеженість, що призводить до неможливості створення ХППКМС. В основу корисної моделі поставлена задача створення стійкої універсальної комбінованої хвилеподібної просторової каркасно-модульної системи шляхом введення до складу системи нових за геометрією вузлових елементів, що використовуються для монтажу прямокутних комірок, які можуть бути зміщені одна щодо одної по вертикалі і/або горизонталі з фіксованим або змінним кроком. Вказана технічна задача вирішується тим, що у хвилеподібній просторовій каркасномодульній системі, яка складається з прямокутних каркасних комірок, побудованих на основі вузлових елементів, виконаних у вигляді трапецеїдальної призми, з різьбовими отворами, до 1 UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 60 яких через гвинтові штифти приєднані з'єднувальні елементи, панельних фасадних елементів у вигляді прямокутника, які прикріплені до вузлових елементів через фіксуючі елементи, причому для монтажу двох панельних фасадних елементів використовують вузлові елементи, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних фасадних елементів або з'єднувальних елементів, при цьому панельні фасадні елементи є площинними і виконані зі скла і/або металу, або металевих сплавів, і/або кераміки, або з комбінованого матеріалу на їх основі, згідно з корисною моделлю, система виконана з можливістю додаткової побудови каркаса хвилеподібної фасадної поверхні із зовнішнім (Rзовн.) і внутрішнім (Rвн.) радіусами у вертикальній і/або горизонтальній площині, а каркасні комірки виконані з можливістю зміщення одна щодо одної по вертикалі та по горизонталі, при цьому система додатково містить групи вузлових елементів, які складаються з групи вузлових елементів (В), (В1), (В2), (В3), виконаних у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, а також групи вузлових елементів (D), (D1), виконаних у вигляді нахиленого паралелепіпеда, причому вузловий елемент (В) виконаний у вигляді трапецеїдальної призми та складається з квадратної верхньої основи (2) з довжиною обох сторін (3), що задається початково, прямокутної нижньої основи (11) з довжиною меншої сторони (1), що задається початково, пари нахилених прямокутних менших бічних граней (13), пари вертикальних більших бічних граней (14) у вигляді рівнобічної трапеції з гострим кутом (α) при її основі, розміщених на протилежних бічних гранях й перпендикулярно до них двох пар горизонтальних глухих внутрішньо-різьбових отворів (4), двох пар кутових вертикальних наскрізних внутрішньо-різьбових отворів (5), перпендикулярних до верхньої основи (2), а також двох пар нахилених глухих внутрішньо-різьбових отворів (4'), перпендикулярних до нахилених прямокутних менших бічних граней (13), при цьому осі внутрішньо-різьбових отворів (4), (5) і (4') виконані спряженими між собою, а базова висота призми дорівнює базовій висоті вузлового елемента (В), вузловий елемент (В1) виконаний подібно до вузлового елемента (В) з прямокутними верхньою та нижньою основами з довжиною їх менших сторін, що дорівнює базовій висоті призми, та містить розміщені на відповідних гранях пару нахилених глухих внутрішньо-різьбових отворів (4'), пару вертикальних наскрізних внутрішньо-різьбових отворів (5), а також пару горизонтальних наскрізних внутрішньо-різьбових отворів (6), при цьому осі внутрішньо-різьбових отворів (4'), (5) і (6) виконані спряженими між собою, вузловий елемент (В2) виконаний подібно до вузлового елемента (В), за виключенням того, що верхня основа (8) вузлового елемента (В2) виконана у вигляді квадрата з довжиною обох сторін, що дорівнюють базовій висоті призми, а його нижня основа (18) виконана у вигляді прямокутника з довжиною меншої сторони, що дорівнює базовій висоті призми, при цьому перпендикулярно до відповідних граней вузлового елемента (В2) виконано один вертикальний наскрізний внутрішньо-різьбовий отвір (5), один горизонтальний наскрізний внутрішньорізьбовий отвір (6) та один нахилений глухий внутрішньо-різьбовий отвір (4'), при цьому осі внутрішньо-різьбових отворів (4'), (5) і (6) виконані спряженими між собою, вузловий елемент (В3) виконаний подібно до вузлового елемента (В), за виключенням того, що верхня основа (10) вузлового елемента (В3) виконана у вигляді прямокутника з довжиною меншої сторони верхньої основи, що дорівнює базовій товщині призми, довжина більшої сторони (1) нижньої основи (2) дорівнює базовій довжині сторони (3) верхньої основи призми, при цьому перпендикулярно до верхньої основи (10) вузлового елемента (В3) біля її менших сторін (9) виконано по одному вертикальному наскрізному внутрішньо-різьбовому отвору (5), перпендикулярно до нахилених прямокутних менших бічних граней (13) виконано дві пари нахилених глухих внутрішньорізьбових отворів (4'), а на протилежних вертикальних бічних гранях й перпендикулярно до них виконано по одному глухому внутрішньо-різьбовому отвору (4), при цьому осі внутрішньорізьбових отворів (4), (5) і (4') виконані спряженими між собою, вузловий елемент (D) виконаний у вигляді нахиленого паралелепіпеда з прямокутними верхньою (23) та нижньою (21) основами, парою прямокутних бічних граней (13), нахилених до нижньої основи (21) під базовим гострим кутом (α), парою вертикальних більших бічних граней (25) у вигляді паралелограмів, та з висотою, що дорівнює базовій висоті призми, в якому перпендикулярно до верхньої основи (23) виконано чотири кутових вертикальних наскрізних внутрішньо-різьбових отворів (5), перпендикулярно до кожної нахиленої прямокутної бічної грані (13) виконано по два нахилених глухих внутрішньо-різьбових отворів (4'), перпендикулярно до кожної вертикальної більшої бічної грані (25) виконано по два горизонтальних глухих внутрішньо-різьбових отворів (4), при цьому осі внутрішньо-різьбових отворів (4'), (5) і (4) виконані спряженими між собою, а довжина меншої сторони верхньої основи (23) дорівнює базовій довжині сторони (3) вихідної призми, вузловий елемент (D1) виконаний подібно до вузлового елемента (D) з довжиною менших сторін (9) верхньої (27) та нижньої (26) основ, що дорівнює базовій висоті призми, та містить по 2 UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 60 одному нахиленому глухому внутрішньо-різьбовому отвору (4'), перпендикулярному до нахилених прямокутних бічних граней (16), пару вертикальних наскрізних внутрішньо-різьбових отворів (5), перпендикулярних до верхньої основи (27), а також пару горизонтальних наскрізних внутрішньо-різьбових отворів (6), перпендикулярних до вертикальної більшої бічної грані (25) у вигляді паралелограма, при цьому осі внутрішньо-різьбових отворів (4'), (5) і (6) виконані спряженими між собою. Перераховані ознаки становлять суть технічного рішення. Наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак технічного рішення і технічним результатом, що досягається, полягає в наступному. Розроблене технічне рішення направлено на створення стійкої, надійної, універсальної й мобільної (у т. ч. пересувної від місця її монтажу до місця розташування) або стаціонарної просторової (тривимірної) ХППКМС. За заявлених геометричних форм виконання вузлових елементів, з'єднувальних елементів каркас складається у різних комбінаціях з окремих прямокутних комірок, різних за геометрією їх вузлових елементів. При цьому каркасні комірки виконані з можливістю зміщення одна щодо одної по вертикалі і/або по горизонталі з фіксованим або змінним кроком. Це, зокрема, виявляється в тому, що комірки можуть будуватися як по горизонталі, так і по вертикалі, у т. ч. в глибину, догори, донизу і назовні або обидва боки (наприклад, сходинками), з різними габаритними розмірами суміжних комірок, що залежить від дизайнерських рішень, поставлених технічних задач щодо монтажу каркаса. Це досягається за рахунок того, що каркасна система додатково містить групи вузлових елементів, які складаються з групи вузлових елементів (В), (В1), (В2), (В3), виконаних у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, а також групи вузлових елементів (D), (D1), виконаних у вигляді нахиленого паралелепіпеда. У свою чергу, хвилястість вертикального каркаса та необхідне значення зовнішнього (R зовн.) і/або внутрішнього (Rвн.) радіусів вертикальної хвилеподібної поверхні досягається, зокрема, шляхом використання вузлових елементів, що мають нахилені бічні грані у вигляді трапеції (як рівнобічної, так і прямокутної), а також нахиленого паралелепіпеда з гострим кутом (α) при її основі. Вищезазначене виконання вузлових елементів сприяє створенню стійкої, надійної, універсальної й мобільної (у т. ч. пересувної від місця її монтажу до місця розташування) або стаціонарної просторової (тривимірної) ХППКМС. Перелік фігур, креслення. Технічне рішення пояснюється фіг. 1 - фіг. 13, на яких трубчасті елементи, що з'єднуються з вузловими елементами, зображено у вигляді частини циліндричної поверхні сірого кольору, де: на фіг. 1 показаний вузловий елемент (В); на фіг. 2 показаний вузловий елемент (В) з трубчастими з'єднувальними елементами; на фіг. 3 показаний вузловий елемент (В1); на фіг. 4 показаний вузловий елемент (В1) з трубчастими з'єднувальними елементами; на фіг. 5 показаний вузловий елемент (В2); на фіг. 6 показаний вузловий елемент (В2) з трубчастими з'єднувальними елементами; на фіг. 7 показаний вузловий елемент (В3); на фіг. 8 показаний вузловий елемент (В3) з трубчастими з'єднувальними елементами; на фіг. 9 показаний вузловий елемент (D); на фіг. 10 показаний вузловий елемент (D) з трубчастими з'єднувальними елементами; на фіг. 11 показаний вузловий елемент (D1); на фіг. 12 показаний вузловий елемент (D1) з трубчастими з'єднувальними елементами; на фіг. 13 показана схема розташування вертикального хвилеподібного каркаса (К1) з переходом від зовнішнього радіуса (Rзовн) до внутрішнього радіуса (Rвнутр). На фіг. 1 - фіг. 13 прийняті наступні умовні позначення: 1 - (більша) сторона нижньої основи вузлового елемента (В3), а також (менша) сторона нижньої основи вузлових елементів (В), (D), яка виконана з довжиною, що задається початково, і що збільшується відповідно до збільшення висоти призми; 2 - верхня (квадратна) основа вузлового елемента (В), що виконана з базовою довжиною сторін 3, що задається початково, і що збільшується відповідно до збільшення базової висоти призми; 3 - (більша) сторона верхньої основи вузлових елементів (В), (В1), (В3), а також (менша) сторона верхньої основи вузлового елемента (D), яка виконана з базовою довжиною, що задається початково, і що збільшується відповідно до збільшення базової висоти призми; 4 - горизонтальний глухий внутрішньо-різьбовий отвір вузлових елементів, який виконаний з діаметром, що збільшується відповідно до збільшення висоти призми, та глибиною, що збільшується відповідно до збільшення висоти призми; 4' - нахилений глухий внутрішньо-різьбовий отвір; 3 UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 5 - кутовий вертикальний наскрізний внутрішньо-різьбовий отвір вузлових елементів, який виконаний з діаметром, що збільшується відповідно до збільшення висоти призми; 6 - горизонтальний наскрізний внутрішньо-різьбовий отвір вузлових елементів, який виконаний з діаметром, що збільшується відповідно до збільшення висоти призми; 7 - (менша) сторона нижньої основи вузлових елементів (В1), (В2), (D1), яка виконана з довжиною, що збільшується відповідно до збільшення висоти призми; 8 - квадратна верхня основа вузлового елемента (В2), яка виконана з довжиною сторін (9), що збільшується відповідно до збільшення висоти призми; 9 - (менша) сторона верхньої основи вузлових елементів (В1), (В2), (В3), (D1), що виконана з довжиною, яка змінюється відповідно висоти призми; 10 - верхня основа вузлових елементів (В1), (В3); 11 - нижня основа вузлового елемента (В); 12 - більша сторона нижньої основи вузлових елементів (В), (В1); 13 - нахилена прямокутна більша бічна грань вузлових елементів (В), (В3), (D); 14 - вертикальна більша бічна грань вузлових елементів (В), (В1), що виконана у вигляді рівнобічної трапеції; 15 - нахилене бічне ребро вузлових елементів (В), (В1), (В2), (В3), (D), (D1), яке виконане з довжиною, що визначається у залежності від висоти призми та кута α,°; 16 - нахилена прямокутна менша бічна грань вузлових елементів (В1), (В2), (D1); 17 - нижня основа вузлового елемента (В1); 18 - нижня основа вузлового елемента (В2); 18' - (більша) сторона нижньої основи вузлового елемента (В2), а також (менша) сторона нижньої основи вузлового елемента (В3); 19 - вертикальна більша бічна грань вузлових елементів (В2), (В3), що виконана у вигляді рівнобічної трапеції; 20 - нижня основа вузлового елемента (В3); 21 - нижня основа вузлового елемента (D); 22 - (більша) сторона нижньої основи вузлового елемента (D), (D1); 23 - верхня основа вузлового елемента (D); 24 - (більша) сторона верхньої основи вузлового елемента (D), (D1); 25 - вертикальна бічна грань вузлових елементів (D), (D1), що виконана у вигляді паралелограма; 26 - нижня основа вузлового елемента (D1); 27 - верхня основа вузлового елемента (D1); K1 - вертикальний хвилеподібний каркас; Rвн - внутрішній радіус вертикального хвилеподібного каркаса (К1); Rзовн - зовнішній радіус вертикального хвилеподібного каркаса (К1); α - гострий кут при основі рівнобічної трапеції, що утворений більшою стороною 11 нижньої основи вузлового елемента та нахиленим бічним ребром; β - тупий кут, величина якого становить (180-α)°. Вузловий елемент (В), що показаний на фіг. 1, виконаний у вигляді трапецоїдної призми (у вертикальному перерізі, паралельному вертикальним більшим бічним граням 14), та складається з нижньої основи 11, верхньої основи 2, пари нахилених прямокутних більших бічних граней 13, пари вертикальних більших бічних граней 14 у вигляді рівнобічної трапеції, нахилених бічних ребер 15, горизонтальних глухих внутрішньо-різьбових отворів 4, кутових вертикальних наскрізних внутрішньо-різьбових отворів 5, нахилених глухих внутрішньорізьбових отворів 4'. При цьому осі внутрішньо-різьбових отворів (4), (5) і (4') виконані спряженими між собою. Верхня основа 2 вузлового елемента (В) виконана у вигляді квадрата з довжиною обох сторін 3, що початково задається, і що збільшується відповідно до збільшення висоти призми. Нахилені прямокутні більші бічні грані 13 вузлового елемента (В) виконані з нахиленими бічними ребрами 13 довжиною, що дорівнює базовій висоті призми. Сторони 1 нижньої основи нахилених прямокутних більших бічних граней 13 вузлового елемента (В) та сторони 3 верхньої основи нахилених прямокутних більших бічних граней 13 вузлового елемента (В) виконані з базовою довжиною. Нахилені прямокутні більші бічні грані 13 вузлового елемента (В) не є паралельними. Вертикальні більші бічні грані 14 вузлового елемента (В) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір базової висоти призми. Гострі кути α утворені більшими сторонами 12 нижньої основи вузлового елемента (В) та нахиленими бічними ребрами 15. Тупі кути β (β=180°-α), утворені сторонами 3 верхньої основи 4 UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 60 вертикальної більшої бічної грані 14 вузлового елемента (В) та нахиленими бічними ребрами 15. Нижня основа 11 вузлового елемента (В) виконана у вигляді прямокутника з довжиною меншої сторони 1 вузлового елемента (В), що дорівнює довжині сторони 3. Перпендикулярно до верхньої основи 2 вузлового елемента (В) біля її кутів виконано чотири однакові за діаметром вертикальні наскрізні внутрішньо-різьбові кутові отвори 5 діаметром, що збільшується із зростанням висоти призми. Осі кутових отворів 5 рівновіддалені від найближчих сторін 3 верхньої основи вузлового елемента (В) на відстань, що збільшується із зростанням висоти призми. З обох боків нахилених прямокутних більших бічних граней 13 вузлового елемента (В) виконано горизонтальні глухі внутрішньо-різьбові отвори 4' з однаковим діаметром, що збільшується із зростанням висоти призми. Осі нахилених глухих внутрішньо-різьбових отворів 4' знаходяться на середній лінії прямокутника, що утворюють нахилені прямокутні більші бічні грані 13 та рівновіддалені від найближчого нахиленого бічного ребра 15 вузлового елемента (В) на відстань, що збільшується із зростанням висоти призми. Перпендикулярно до вертикальних більших бічних граней 14 вузлового елемента (В) виконано по два горизонтальні глухі внутрішньо-різьбові отвори 4 з однаковим діаметром, що збільшується із зростанням висоти призми. Осі горизонтальних глухих внутрішньо-різьбових отворів 4 вузлового елемента (В) знаходяться на середній лінії рівнобічної трапеції, що утворюють вертикальні більші бічні грані 14, рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В) на відстань, що збільшується із зростанням висоти призми. Вузловий елемент (В) функціонально використовують як внутрішній вузловий елемент для хвилеподібного каркаса (К1), на який закріплюють від одного до чотирьох панельних елементів (на фіг. 1 - фіг. 13 не показано і не позначено). Вузловий елемент (В1), що показаний на фіг. 3, виконаний у вигляді трапецоїдної призми (у вертикальному перерізі, паралельному вертикальним більшим бічним граням 14) та складається з нижньої основи 17, верхньої основи 10, пари нахилених прямокутних менших бічних граней 16, пари вертикальних більших бічних граней 14 у вигляді рівнобічної трапеції, нахилених бічних ребер 15, нахилених глухих внутрішньо-різьбових отворів 4', вертикальних наскрізних внутрішньо-різьбових отворів 5 та горизонтальних наскрізних внутрішньо-різьбових отворів 6. При цьому осі внутрішньо-різьбових отворів (4'), (5) і (6) виконані спряженими між собою. Верхня основа 10 вузлового елемента (В1) виконана у вигляді прямокутника з довжиною більшої сторони 3, що збільшується відповідно до збільшення висоти призми, та довжиною менших сторін 9, що дорівнюють базовій висоті призми. У нахилених прямокутних менших бічних граней 16 вузлового елемента (В1) нахилені бічні ребра 15 виконані з довжиною, що дорівнюють базовій висоті призми. Сторони 7 нижньої основи вузлового елемента (В1) та сторони 9 верхньої основи вузлового елемента (В1) виконані з довжиною, що дорівнюють базовій висоті призми. Нахилені прямокутні менші бічні грані 16 вузлового елемента (В1) не є паралельними. Вертикальні більші бічні грані 14 вузлового елемента (В1) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір, що дорівнює базовій висоті призми. Гострі кути α утворені більшими сторонами 12 нижньої основи вузлового елемента (В1) та нахиленими бічними ребрами 15. Тупі кути β (β=180°-α) утворені більшими сторонами 3 верхньої основи вузлового елемента (В1) та нахиленими бічними ребрами 15. Нижня основа 17 вузлового елемента (В1) виконана у вигляді прямокутника з довжиною меншої сторони 7 вузлового елемента (В1), що дорівнює довжині сторони 9 верхньої основи вузлового елемента (В1). Перпендикулярно до верхньої основи 10 вузлового елемента (В1) виконано два вертикальні наскрізні внутрішньо-різьбові отвори 5 з однаковим діаметром, осі яких знаходяться на середній лінії, паралельній основам прямокутника, що утворений верхньою основою 10, тобто рівновіддалені від його більших сторін 3 та рівновіддалені від найближчих менших сторін 9 верхньої основи вузлового елемента (В1) на відстань, що збільшується із зростанням висоти призми. Перпендикулярно до вертикальних більших бічних граней 14 вузлового елемента (В1) виконано по два горизонтальні наскрізні внутрішньо-різьбові отвори 6 з однаковим діаметром, осі яких знаходяться на середній лінії рівнобічної трапеції, що утворена більшою бічною гранню 14, тобто рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В1) на відстань, що збільшується із зростанням висоти призми. 5 UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 60 У суцільному вузлі (В1) з обох боків нахилених прямокутних менших бічних граней 16 виконано по одному нахиленому глухому внутрішньо-різьбовому отвору 4' з однаковим діаметром, що збільшується із зростанням висоти призми. Осі нахилених глухих внутрішньо-різьбових отворів 4' знаходяться на середній лінії, паралельній основам прямокутника, що утворюють нахилені прямокутні менші бічні грані 16, та рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В) на відстань, що збільшується із зростанням висоти призми. Вузловий елемент (В1) функціонально використовують як внутрішній нижній та внутрішній верхній вузловий елемент хвилеподібного каркаса (К1), на який закріплюють від одного до чотирьох панельних елементів (на фіг. 1 - фіг. 13 не показано і не позначено). Вузловий елемент (В2), що показаний на фіг.5, виконаний у вигляді трапецоїдної призми (у вертикальному перерізі, паралельному вертикальній більшій бічній грані 19) та складається з нижньої основи 18, верхньої основи 8, пари нахилених менших прямокутних бічних граней 16, пари вертикальних більших бічних граней 19, нахилених бічних ребер 15, вертикальних наскрізних внутрішньо-різьбових отворів 5, горизонтальних наскрізних внутрішньо-різьбових отворів 6 та нахилених глухих внутрішньо-різьбових отворів 4'. При цьому осі внутрішньорізьбових отворів (4'), (5) і (6) виконані спряженими між собою. Верхня основа 8 вузлового елемента (В2) виконана у вигляді квадрата з довжиною сторони 9 верхньої основи вузлового елемента (В2), що дорівнює висоті призми. У нахилених прямокутних менших бічних граней 16 вузлового елемента (В1) бічні ребра 15 виконані з довжиною, що дорівнює висоті призми. Сторони 7 нижньої основи вузлового елемента (В2) відповідні сторонам 9 верхньої основи вузлового елемента (В2). Нахилені прямокутні менші бічні грані 16 вузлового елемента (В2) не є паралельними. Вертикальні більші бічні грані 19 вузлового елемента (В2) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 мають розмір, що дорівнює висоті призми, та збільшуються відповідно до кута α. Гострі кути α утворені більшими сторонами 18' нижньої основи вузлового елемента (В2) та нахиленими бічними ребрами 15. Тупі кути β (β=180°-α) утворені сторонами 9 верхньої основи вертикальних більших бічних граней 19 вузлового елемента (В2) та нахиленими бічними ребрами 15. Нижня основа 18 вузлового елемента (В2) виконана у вигляді прямокутника з довжиною меншої сторони 7 вузлового елемента (В2), що дорівнює довжині сторони 9. Перпендикулярно до верхньої основи 8 вузлового елемента (В2) та у її центрі виконано вертикальний наскрізний внутрішньо-різьбовий отвір 5 діаметром, що збільшується із зростанням висоти призми. Перпендикулярно до вертикальних більших бічних граней 19 вузлового елемента (В2) виконано по одному горизонтальному наскрізному внутрішньорізьбовому отвору 6 діаметром, що збільшується із зростанням висоти призми. Ось горизонтального наскрізного внутрішньо-різьбового отвору 6 знаходиться на середній лінії рівнобічної трапеції, що утворена вертикальною більшою бічною гранню 19, рівновіддалена від нахилених бічних ребер 15 вузлового елемента (В2) вісь внутрішньо-різьбового отвору 6 віддалена на відстань, що збільшується із зростанням висоти призми. У суцільному вузлі (В2) з обох боків нахилених прямокутних менших бічних граней 16 виконано нахилений глухий внутрішньо-різьбовий отвір 4' діаметром, що збільшується із зростанням висоти призми. Вузловий елемент (В2) функціонально використовують як верхній кутовий вузловий елемент та нижній кутовий вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від двох до трьох декоративних панелей (на фіг. 1 - фіг. 13 не показано і не позначено). Вузловий елемент (В3), що показаний на фіг. 7, виконаний у вигляді трапецоїдної призми (у вертикальному перерізі, паралельному вертикальній меншій бічній грані 19) та складається з нижньої основи 20, верхньої основи 10, пари вертикальних менших бічних граней 19, пари нахилених прямокутних (більших) бічних граней 13, нахилених бічних ребер 15, горизонтальних глухих внутрішньо-різьбових отворів 4, вертикальних наскрізних внутрішньо-різьбових отворів 5 та нахилених глухих внутрішньо-різьбових отворів 4'. Діаметри отворів 4, 5 і 4' є однаковими. При цьому осі внутрішньо-різьбових отворів (4), (5) і (4') виконані спряженими між собою. Верхня основа 10 вузлового елемента (В3) виконана у вигляді прямокутника з довжиною більшої сторони 3, що збільшується із зростанням висоти призми, та довжиною менших сторін 9, що дорівнює висоті призми. У нахилених прямокутних (більших) бічних гранях 13 вузлового елемента (В3) нахилені бічні ребра 15 виконані з довжиною, що дорівнює висоті призми. Сторони 1 нижньої основи вузлового елемента (В3) та сторони 3 верхньої основи вузлового елемента (В3) виконані з базовою довжиною. Більші бічні грані 20 вузлового елемента (В3) не є паралельними. 6 UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 60 Вертикальні менші бічні грані 19 вузлового елемента (В3) виконані у вигляді рівнобічних трапецій, в яких нахилені бічні ребра 15 виконані довжиною, що дорівнює висоті призми. Гострі кути α утворені меншими сторонами 18' нижньої основи вузлового елемента (В3) та нахиленими бічними ребрами 15. Тупі кути β (β=180°-α) утворені меншими сторонами 9 верхньої основи вузлового елемента (В3) та нахиленими бічними ребрами 15. Нижня основа 20 вузлового елемента (В3) виконана у вигляді прямокутника з довжиною більшої сторони 1 вузлового елемента (В3), що дорівнює базовій довжині більшої сторони 3. Перпендикулярно до верхньої основи 10 вузлового елемента (В3) виконано два однакові вертикальні наскрізні внутрішньо-різьбові отвори 5 діаметром, що збільшується із зростанням висоти призми. Осі вертикальних наскрізних внутрішньо-різьбових отворів 5 знаходяться на середній лінії, паралельній більшим сторонам прямокутника, що утворює верхня основа 10, та рівновіддалені від менших сторін 9 верхньої основи 10 вузлового елемента (В3) на відстань, що збільшується із зростанням висоти призми. Перпендикулярно до нахиленої прямокутної (більшої) бічної грані 13 вузлового елемента (В3) виконано по два однакових нахилених глухих внутрішньо-різьбових отворів 4' діаметром, що збільшується із зростанням висоти призми, осі яких знаходяться на середній лінії, що утворює нахилена прямокутна бічна грань 13, та рівновіддалені від найближчих нахилених бічних ребер 15 вузлового елемента (В3) на відстань, що збільшується із зростанням висоти призми. Перпендикулярно до вертикальної меншої бічної грані 19 вузлового елемента (В3) з обох боків виконано по одному горизонтальному глухому внутрішньо-різьбовому отвору 4 діаметром, що збільшується із зростанням висоти призми. Осі внутрішньо-різьбових отворів 4 знаходяться на середній лінії, що утворює вертикальна менша бічна грань 19, та рівновіддалені від нахилених бічних ребер 15 вузлового елемента (В3) на відстань, що збільшується із зростанням висоти призми. Вузловий елемент (В3) функціонально використовують як середній кутовий вузловий елемент вертикального хвилеподібного каркаса (К1), на який закріплюють від двох до чотирьох панельних елементів (на фіг. 1 - фіг. 13 не показано і не позначено). Вузловий елемент (D), що показаний на фіг. 9, виконаний у вигляді нахиленого паралелепіпеда (у вертикальному перерізі, паралельному вертикальній бічній грані 25) та складається з нижньої прямокутної основи 21, верхньої прямокутної основи 23, пари нахилених прямокутних (більших) бічних граней 13, пари вертикальних більших бічних граней 25 у вигляді паралелограмів, нахилених бічних ребер 15, горизонтальних глухих внутрішньо-різьбових отворів 4, нахилених глухих внутрішньо-різьбових отворів 4', перпендикулярних нахиленій прямокутній (більшій) бічній грані 13, кутових вертикальних наскрізних внутрішньо-різьбових отворів 5. При цьому осі внутрішньо-різьбових отворів (4'), (4) і (5) виконані спряженими між собою. Верхня основа 23 вузлового елемента (D) виконана у вигляді прямокутника з довжиною меншої сторони 3 вузлового елемента (D), виконаної з розмірами, що задається початково. У нахилених прямокутних (більших) бічних граней 13 вузлового елемента (D) нахилені бічні ребра 15 виконані з довжиною, що дорівнює базовій висоті призми. Менші сторони 1 нижньої основи вузлового елемента (D) та сторони 3 верхньої основи вузлового елемента (D) виконані з базовою довжиною. Нахилені прямокутні (більші) бічні грані 13 вузлового елемента (D) паралельні та мають однаковий кут нахилу α до горизонту. Вертикальні більші бічні грані 25 вузлового елемента (D) виконані у вигляді паралелограмів, в яких нахилені бічні ребра 15 виконані з довжиною, що дорівнює висоті призми. Гострі кути α утворені більшими сторонами 22 нижньої основи вузлового елемента (D) та нахиленими бічними ребрами 15. Тупі кути β (β=180°-α) утворені більшими сторонами 24 верхньої основи вузлового елемента (D) та нахиленими бічними ребрами 15. Перпендикулярно до верхньої основи 23 вузлового елемента (D) біля її кутів виконано чотири однакові кутові вертикальні наскрізні внутрішньо-різьбові отвори 5 діаметром, що збільшується із зростанням висоти призми. Осі двох кутових вертикальних наскрізних внутрішньо-різьбових отворів 5 верхньої основи 23 рівновіддалені від найближчої меншої сторони 3 верхньої основи 23 вузлового елемента (D) (що є одночасно верхньою основою правої нахиленої прямокутної бічної грані вузлового елемента (D)) та від більших сторін 24 верхньої основи 23 вузлового елемента (D) на відстань, що збільшується із зростанням висоти призми. Осі двох протилежних вертикальних наскрізних внутрішньо-різьбових отворів 5 рівновіддалені від найближчої меншої сторони 3 верхньої основи 23 вузлового елемента (D) (що є одночасно верхньою основою лівої нахиленої прямокутної бічної грані вузлового 7 UA 113867 U 5 10 15 20 25 30 35 40 45 50 55 60 елемента (D)) на відстань, що збільшується із зростанням висоти призми, а від більших сторін 24 верхньої основи 23 вузлового елемента (D) на відстань, що є на 2 мм більше від попереднього випадку. Перпендикулярно до нахиленої прямокутної (більшої) бічної грані 13 вузлового елемента (D) виконано по два нахилених глухих внутрішньо-різьбових отворів 4', осі яких знаходяться на середній лінії нахиленої прямокутної бічної грані 13, та рівновіддалені від найближчого нахиленого бічного ребра 15 вузлового елемента (D) на відстань, що збільшується із зростанням висоти призми. Перпендикулярно до вертикальних більших бічних граней 25 вузлового елемента (D) виконано по два однакових горизонтальних глухих внутрішньорізьбових отворів 4 діаметром, що збільшується із зростанням висоти призми. Осі горизонтальних глухих внутрішньо-різьбових отворів 4 знаходиться на середній лінії вертикальної більшої бічної грані 25 та рівновіддалені від найближчого нахиленого бічного ребра 15 на відстань, що збільшується із зростанням висоти призми. Вузловий елемент (D) функціонально використовують як внутрішній вузловий елемент для переходу від зовнішнього радіуса (Rзовн.) вертикального хвилеподібного каркаса (К1) до внутрішнього радіуса (Rвн.) хвилеподібного каркаса (К1) та від внутрішнього радіуса (R вн.) вертикального хвилеподібного каркаса (К1) до зовнішнього радіуса (R зовн.) вертикального хвилеподібного каркаса (К1), на який закріплюють від одного до чотирьох панельних елементів (на фіг. 1 - фіг. 13 не показано і не позначено). Вузловий елемент (D1), що показаний на фіг. 11, виконаний відповідно до вузлового елемента (D), в якому довжина меншої сторони 7 нижньої основи 26 та відповідна їй довжина меншої сторони 9 верхньої основи 27 вузлового елемента (D1) виконана з розмірами, що дорівнює висоті призми. Окрім того, нахилені прямокутні бічні грані 16 вузлового елемента (D1) містять по одному різьбовому отвору 4', вісь якого перпендикулярна до площини цієї грані. При цьому осі внутрішньо-різьбових отворів (4'), (5) і (6) виконані спряженими між собою. Вузловий елемент (D1) функціонально використовують як внутрішній нижній та внутрішній верхній вузловий елемент для переходу від зовнішнього радіуса (R зовн.) вертикального хвилеподібного каркаса (К1) до внутрішнього радіуса (R вн.) вертикального хвилеподібного каркаса (К1) та від внутрішнього радіуса (Rвн.) вертикального хвилеподібного каркаса (К1) до зовнішнього радіуса (Rзовн.) вертикального хвилеподібного каркаса (К1), на який закріплюють від одного до чотирьох панельних елементів (на фіг. 1 - фіг. 13 не показано і не позначено). Використовується розроблене технічне рішення наступним чином. На фіг. 13 показана схема розташування вертикального хвилеподібного каркаса (К1) з переходом від зовнішнього радіуса (Rзовн.) до внутрішнього радіуса (Rвнутр.). Верхню основу 10 наближеного нижнього вузлового елемента (В1) та нижню основу 17 віддаленого нижнього вузлового елемента (В1) з'єднують між собою двома трубчастими з'єднувальними елементами. Верхню основу 2 наближеного вузлового елемента (В) та нижню основу 11 віддаленого вузлового елемента (В) з'єднують між собою двома трубчастими з'єднувальними елементами. У вертикальні більші бічні грані 14, що виконані у вигляді рівнобічної трапеції, нижніх вузлових елементів (В1), вкручують по два з'єднувальні трубчасті елементи, які з іншої сторони вкручують у вертикальні більші бічні грані 14, що виконані у вигляді рівнобічної трапеції, вузлових елементів (В). Таким же чином будують вертикальний каркас, використовуючи усі вузлові елементи групи (В). Верхню основу 27 наближеного нижнього вузлового елемента (D1) та нижню основу 26 віддаленого нижнього вузлового елемента (D1) з'єднують між собою двома трубчастими з'єднувальними елементами. Верхню основу 23 наближеного вузлового елемента (D) та нижню основу 21 віддаленого вузлового елемента (D) з'єднують між собою чотирма з'єднувальними трубчастими елементами. У вертикальні більші бічні грані 25, що виконані у вигляді паралелограма, нижніх вузлових елементів (D1), вкручують по два з'єднувальні трубчасті елементи, які з іншої сторони вкручують у вертикальні більші бічні грані 25, що виконані у вигляді паралелограма, вузлових елементів (D). Таким же чином будують вертикальний каркас, використовуючи усі вузлові елементи групи (D). В отвір, що знаходиться на правій нахиленій бічній грані 16 наближеного нижнього вузлового елемента (В1), вкручують з'єднувальний трубчастий елемент. В отвір, що знаходиться на правій нахиленій бічній грані 16 віддаленого нижнього вузлового елемента (В1), також вкручують з'єднувальний елемент. Інші сторони з'єднувальних елементів вкручують в отвори, що знаходяться на лівих нахилених гранях 16 наближеного та віддаленого вузлових елементів (D1). 8 UA 113867 U 5 10 15 20 25 У отвори, що знаходяться на правій нахиленій прямокутній бічній грані 13 наближеного вузлового елемента (В), вкручують два трубчасті з'єднувальні елементи. В отвори, що знаходяться на правій нахиленій прямокутній бічній грані 13 віддаленого вузлового елемента (В), вкручують два трубчасті з'єднувальні елементи. Інші сторони з'єднувальних елементів вкручують в отвори, що знаходяться на лівих нахилених гранях 13 наближеного та віддаленого вузлових елементів (D). Верхню основу 10 віддаленого нижнього вузлового елемента (В1) та нижню основу 17 наближеного нижнього вузлового елемента (В1) з'єднують між собою двома трубчастими з'єднувальними елементами. Верхню основу 2 віддаленого вузлового елемента (В) та нижню основу 11 наближеного вузлового елемента (В) з'єднують між собою двома трубчастими з'єднувальними елементами. У вертикальні більші бічні грані 14, що виконані у вигляді рівнобічної трапеції, нижніх вузлових елементів (В1), вкручують по два з'єднувальні трубчасті елементи, які з іншої сторони вкручують у вертикальні більші бічні грані 14, що виконані у вигляді рівнобічної трапеції, вузлових елементів (В). В отвір, що знаходиться на правій нахиленій бічній грані 16 наближеного нижнього вузлового елемента (D1), вкручують з'єднувальний трубчастий елемент. В отвір, що знаходиться на правій нахиленій бічній грані 16 віддаленого нижнього вузлового елемента (D1), також вкручують з'єднувальний елемент. Інші сторони з'єднувальних елементів вкручують в отвори, що знаходяться на лівих нахилених гранях 16 наближеного та віддаленого вузлових елементів (В1). У отвори, що знаходяться на правій нахиленій прямокутній бічній грані 13 наближеного вузлового елемента (D), вкручують два трубчасті з'єднувальні елементи. В отвори, що знаходяться на правій нахиленій прямокутній бічній грані 13 віддаленого вузлового елемента (D), вкручують два трубчасті з'єднувальні елементи. Інші сторони з'єднувальних елементів вкручують в отвори, що знаходяться на лівих нахилених гранях 13 наближеного та віддаленого вузлових елементів (В). Після цього монтують усі комірки каркаса докупи, отримуючи в результаті хвилеподібний каркас (К1) з переходом від зовнішнього радіуса (R зовн.) до внутрішнього радіуса (Rвнутр.). 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 Хвилеподібна просторова каркасно-модульна система, яка складається з прямокутних каркасних комірок, побудованих на основі вузлових елементів, виконаних у вигляді трапецеїдальної призми, з різьбовими отворами, до яких через гвинтові штифти приєднані з'єднувальні елементи, панельних фасадних елементів у вигляді прямокутника, які прикріплені до вузлових елементів через фіксуючі елементи, причому для монтажу двох панельних фасадних елементів використовують вузлові елементи, в яких їх основа та протилежна їй грань мають щонайменше по одному, а інші грані мають щонайменше по два різьбових отвори для монтажу панельних фасадних елементів або з'єднувальних елементів, при цьому панельні фасадні елементи є площинними і виконані зі скла і/або металу, або металевих сплавів, і/або кераміки, або з комбінованого матеріалу на їх основі, яка відрізняється тим, що система виконана з можливістю додаткової побудови каркаса хвилеподібної фасадної поверхні із зовнішнім (Rзовн.) і внутрішнім (Rвн.) радіусами у вертикальній і/або горизонтальній площині, а каркасні комірки виконані з можливістю зміщення одна щодо одної по вертикалі та по горизонталі, при цьому система додатково містить групи вузлових елементів, які складаються з групи вузлових елементів В, В1, В2, В3, виконаних у вигляді трапецеїдальної призми, що має дві вертикальні бічні грані, а також групи вузлових елементів D, D1, виконаних у вигляді нахиленого паралелепіпеда, причому вузловий елемент В виконаний у вигляді трапецеїдальної призми та складається з квадратної верхньої основи (2) з довжиною обох сторін (3), що задається початково, прямокутної нижньої основи (11) з довжиною меншої сторони (1), що задається початково, пари нахилених прямокутних менших бічних граней (13), пари вертикальних більших бічних граней (14) у вигляді рівнобічної трапеції з гострим кутом (  ) при її основі, розміщених на протилежних бічних гранях й перпендикулярно до них двох пар горизонтальних глухих внутрішньо-різьбових отворів (4), двох пар кутових вертикальних наскрізних внутрішньо-різьбових отворів (5), перпендикулярних до верхньої основи (2), а також двох пар нахилених глухих внутрішньо-різьбових отворів (4'), перпендикулярних до нахилених прямокутних менших бічних граней (13), при цьому осі внутрішньо-різьбових отворів (4), (5) і (4') виконані спряженими між собою, а базова висота призми дорівнює базовій висоті вузлового елемента В, вузловий елемент В1 виконаний подібно до вузлового елемента В з прямокутними 9 UA 113867 U 5 10 15 20 25 30 35 40 верхньою та нижньою основами з довжиною їх менших сторін, що дорівнює базовій висоті призми, та містить розміщені на відповідних гранях пару нахилених глухих внутрішньо-різьбових отворів (4'), пару вертикальних наскрізних внутрішньо-різьбових отворів (5), а також пару горизонтальних наскрізних внутрішньо-різьбових отворів (6), при цьому осі внутрішньорізьбових отворів (4'), (5) і (6) виконані спряженими між собою, вузловий елемент В2 виконаний подібно до вузлового елемента В, за виключенням того, що верхня основа (8) вузлового елемента В2 виконана у вигляді квадрата з довжиною обох сторін, що дорівнюють базовій висоті призми, а його нижня основа (18) виконана у вигляді прямокутника з довжиною меншої сторони, що дорівнює базовій висоті призми, при цьому перпендикулярно до відповідних граней вузлового елемента В2 виконано один вертикальний наскрізний внутрішньо-різьбовий отвір (5), один горизонтальний наскрізний внутрішньо-різьбовий отвір (6) та один нахилений глухий внутрішньо-різьбовий отвір (4'), при цьому осі внутрішньо-різьбових отворів (4'), (5) і (6) виконані спряженими між собою, вузловий елемент В3 виконаний подібно до вузлового елемента В, за виключенням того, що верхня основа (10) вузлового елемента В3 виконана у вигляді прямокутника з довжиною меншої сторони верхньої основи, що дорівнює базовій товщині призми, довжина більшої сторони (1) нижньої основи (2) дорівнює базовій довжині сторони (3) верхньої основи призми, при цьому перпендикулярно до верхньої основи (10) вузлового елемента В3 біля її менших сторін (9) виконано по одному вертикальному наскрізному внутрішньо-різьбовому отвору (5), перпендикулярно до нахилених прямокутних менших бічних граней (13) виконано дві пари нахилених глухих внутрішньо-різьбових отворів (4'), а на протилежних вертикальних бічних гранях й перпендикулярно до них виконано по одному глухому внутрішньо-різьбовому отвору (4), при цьому осі внутрішньо-різьбових отворів (4), (5) і (4') виконані спряженими між собою, вузловий елемент D виконаний у вигляді нахиленого паралелепіпеда з прямокутними верхньою (23) та нижньою (21) основами, парою прямокутних бічних граней (13), нахилених до нижньої основи (21) під базовим гострим кутом (α), парою вертикальних більших бічних граней (25) у вигляді паралелограмів, та з висотою, що дорівнює базовій висоті призми, в якому перпендикулярно до верхньої основи (23) виконано чотири кутових вертикальних наскрізних внутрішньо-різьбових отвори (5), перпендикулярно до кожної нахиленої прямокутної бічної грані (13) виконано по два нахилених глухих внутрішньо-різьбових отвори (4'), перпендикулярно до кожної вертикальної більшої бічної грані (25) виконано по два горизонтальних глухих внутрішньо-різьбових отвори (4), при цьому осі внутрішньо-різьбових отворів (4'), (5) і (4) виконані спряженими між собою, а довжина меншої сторони верхньої основи (23) дорівнює базовій довжині сторони (3) вихідної призми, вузловий елемент D1 виконаний подібно до вузлового елемента D з довжиною менших сторін (9) верхньої (27) та нижньої (26) основ, що дорівнює базовій висоті призми, та містить по одному нахиленому глухому внутрішньо-різьбовому отвору (4'), перпендикулярному до нахилених прямокутних бічних граней (16), пару вертикальних наскрізних внутрішньо-різьбових отворів (5), перпендикулярних до верхньої основи (27), а також пару горизонтальних наскрізних внутрішньо-різьбових отворів (6), перпендикулярних до вертикальної більшої бічної грані (25) у вигляді паралелограма, при цьому осі внутрішньо-різьбових отворів (4'), (5) і (6) виконані спряженими між собою. 10 UA 113867 U 11 UA 113867 U 12 UA 113867 U 13 UA 113867 U 14 UA 113867 U 15 UA 113867 U 16 UA 113867 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 17
