Фіксатор панельних фасадних елементів просторової каркасно-модульної системи

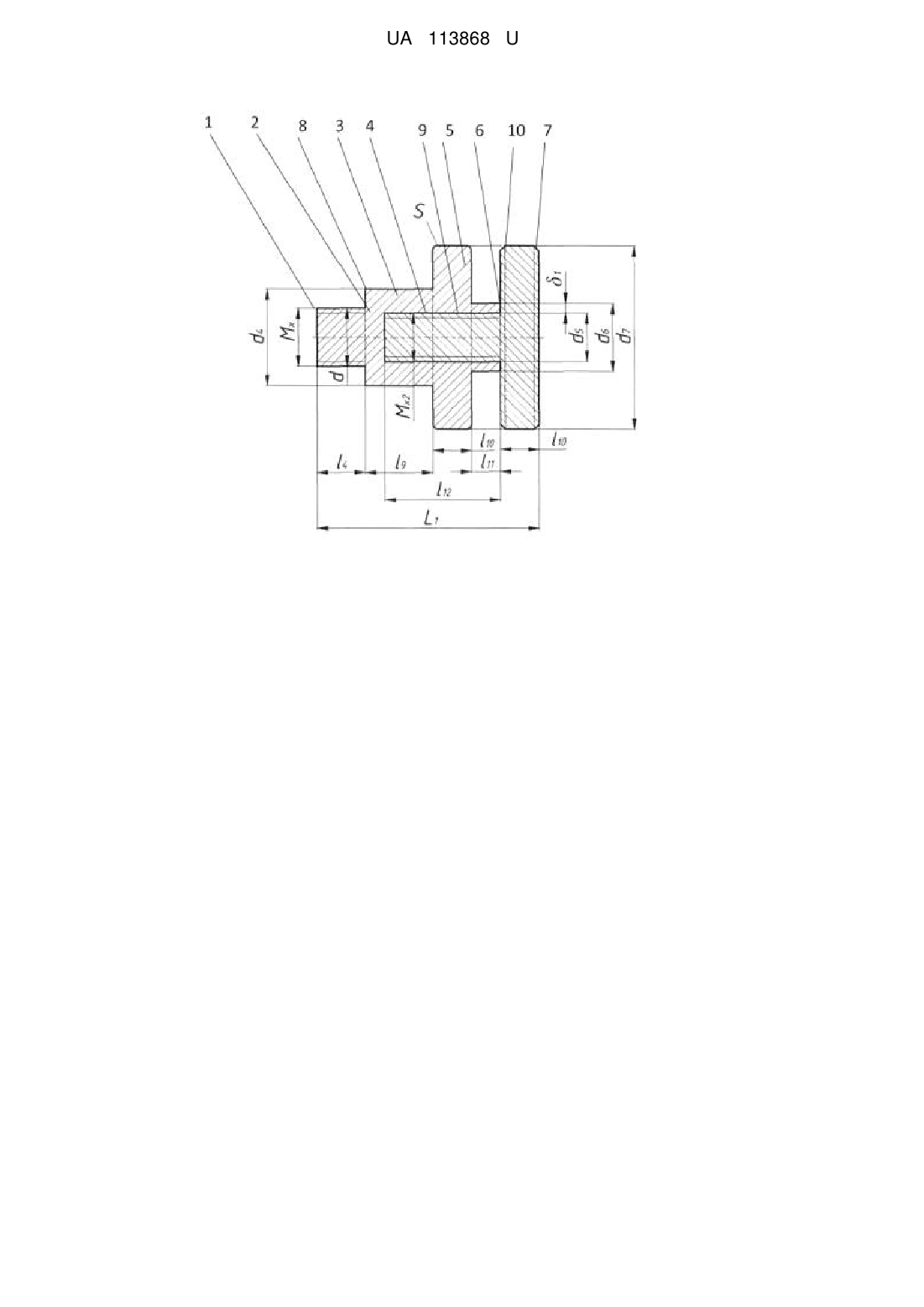

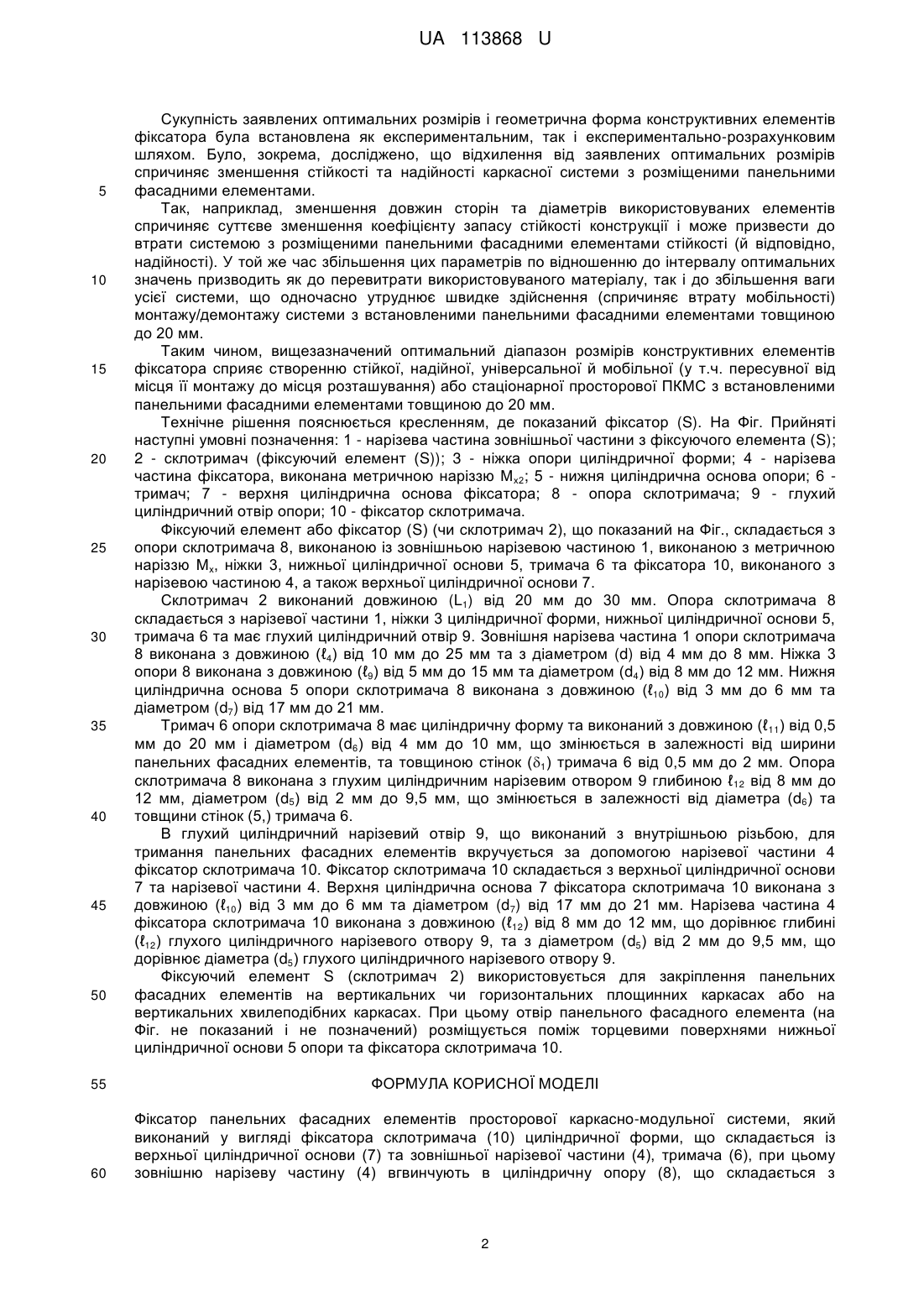

Реферат: Фіксатор панельних фасадних елементів просторової каркасно-модульної системи виконаний у вигляді фіксатора склотримача циліндричної форми, що складається із верхньої циліндричної основи та зовнішньої нарізевої частини, тримача, при цьому зовнішню нарізеву частину вгвинчують в циліндричну опору, що складається з циліндричної ніжки, нижньої циліндричної основи, на іншому кінці якої розміщено циліндричний склотримач з нарізевою зовнішньою частиною. Циліндричний склотримач виконаний довжиною (L1) від 20 мм до 30 мм, зовнішня нарізева частина циліндричної опори склотримача виконана з довжиною (ℓ 4) від 10 мм до 25 мм та з діаметром (d) від 4 мм до 8 мм, циліндрична ніжка циліндричної опори виконана з довжиною (ℓ9) від 5 мм до 15 мм та з діаметром (d4) від 8 мм до 12 мм, нижня циліндрична основа циліндричної опори склотримача виконана з довжиною (ℓ 10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм, тримач опори виконаний з довжиною (ℓ 11) від 0,5 мм до 20 мм та з діаметром (d6) від 4 мм до 10 мм, що змінюється в залежності від ширини фіксованих панельних фасадних елементів, та товщиною стінок (1) тримача від 0,5 мм до 2 мм, опора склотримача виконана з глухим циліндричним нарізевим отвором глибиною ℓ 12 від 8 мм до 12 мм, діаметром (d5) від 2 мм до 9,5 мм, що змінюється в залежності від діаметра (d6) та товщини стінок (1) тримача, верхня циліндрична основа фіксатора склотримача виконана з довжиною (ℓ10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм, а зовнішня нарізева частина фіксатора склотримача виконана з довжиною (ℓ12) від 8 мм до 12 мм та з діаметром (d5) від 2 мм до 9,5 мм. UA 113868 U (12) UA 113868 U UA 113868 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до фіксаторів панельних фасадних елементів просторової каркасно-модульної системи (далі - ПКМС), яка використовується для монтажу пересувних ярмаркових, виставкових споруд, а також рекламних стендів із застосуванням скляних, металевих, дерев'яних, керамічних та комбінованих за матеріалом виконання панельних фасадів. Як аналог вибраний фіксатор панельних фасадних елементів просторової каркасномодульної системи виробництва компанії Лайтнер Буркхардт (DE) конструкції "CLIC" та "CLIC Rund" системи Magnetic [Продукция: http://www.burkhardtleitner.de/en/products.htm], що виконаний у вигляді заокругленої з обох боків та змінного перерізу уздовж довжини смуги неправильної форми, яка має на одному кінці наскрізний отвір для співвісного розміщення отвору панельного фасадного елемента та подальшої їх спільної фіксації, а з другого кінця виріз для фіксації смугоподібного фіксатора за допомогою тросу чи без нього до найближчого вузлового елемента. Недоліком пристрою аналога є труднощі забезпечення надійної фіксації панельних фасадних елементів відносно каркасу та тривалий час на здійснення цієї операції внаслідок необхідності забезпечення вирівнювання по горизонталі і вертикалі фіксованих до каркасу панельних фасадних елементів. Як аналог вибраний фіксатор панельних фасадних елементів просторової каркасномодульної системи виробництва компанії Лайтнер Буркхардт (DE) конструкції "CLIC" та "CLIC Rund" системи Magnetic [Продукция: http://www.burkhardtleitner.de/en/products.htm]. Зазначений фіксатор виконаний у вигляді фіксатора циліндричної форми, що складається із верхньої циліндричної основи та зовнішньої нарізевої частини, власне тримача, при цьому на зовнішню нарізеву частину нагвинчена циліндрична опора (8), що складається з циліндричної ніжки, нижньої циліндричної основи, на іншому кінці якої розміщено циліндричний склотримач з нарізевою зовнішньою частиною. Недоліком пристрою найближчого аналога є відсутність ефективних розмірів (діапазону розмірів) конструктивних елементів фіксатора, що призводить до перевитрати використовуваного матеріалу фіксатора та стадії його виготовлення, а у ряді випадків може призвести аж до втрати каркасною системою стійкості внаслідок руйнування фіксатора під дією прикладених навантажень від панельних фасадних елементів товщиною до 20 мм. В основу корисної моделі поставлена задача удосконалення конструкції фіксатора шляхом виконання його конструктивних елементів з ефективними розмірами, встановлюваними на основі експериментальних та експериментально-статистичних досліджень, що буде сприяти економії при виготовленні самого фіксатора, сприяти швидкому, легкому й мобільному здійсненню монтажу/демонтажу такої системи, а також одночасно підвищує міцність і жорсткість ПКМС з встановленими панельними фасадними елементами товщиною до 20 мм. Поставлена задача вирішується тим, що у фіксаторі панельних фасадних елементів просторової каркасно-модульної системи, який виконаний у вигляді фіксатора скло тримача (10) циліндричної форми, що складається із верхньої циліндричної основи (7) та зовнішньої нарізевої частини (4), тримача (6), при цьому зовнішню нарізеву частину (4) вгвинчують в циліндричну опору (8), що складається з циліндричної ніжки (3), нижньої циліндричної основи (5), на іншому кінці якої розміщено циліндричний склотримач (2) з нарізевою зовнішньою частиною (1), новим є те, що, циліндричний склотримач (2) виконаний довжиною (L1) від 20 мм до 30 мм, зовнішня нарізева частина (1) циліндричної опори склотримача (8) виконана з довжиною (ℓ4) від 10 мм до 25 мм та з діаметром (d) від 4 мм до 8 мм, циліндрична ніжка (3) циліндричної опори (8) виконана з довжиною (ℓ9) від 5 мм до 15 мм та з діаметром (d4) від 8 мм до 12 мм, нижня циліндрична основа (5) циліндричної опори склотримача (8) виконана з довжиною (ℓ10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм, тримач (6) опори виконаний з довжиною (ℓ11) від 0,5 мм до 20 мм та з діаметром (d6) від 4 мм до 10 мм, що змінюється в залежності від ширини фіксованих панельних фасадних елементів, та товщиною стінок (1) тримача (6) від 0,5 мм до 2 мм, опора склотримача (8) виконана з глухим циліндричним нарізевим отвором (9) глибиною ℓ 12 від 8 мм до 12 мм, діаметром (d5) від 2 мм до 9,5 мм, що змінюється в залежності від діаметра (d6) та товщини стінок (1) тримача (6), верхня циліндрична основа (7) фіксатора склотримача (10) виконана з довжиною (ℓ 10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм, а зовнішня нарізева частина (4) фіксатора склотримача (10) виконана з довжиною (ℓ12) від 8 мм до 12 мм та з діаметром (d5) від 2 мм до 9,5 мм. Перераховані ознаки становлять сутність технічного рішення. Наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак технічного рішення і технічним результатом, що досягається, полягає в наступному. 1 UA 113868 U 5 10 15 20 25 30 35 40 45 50 Сукупність заявлених оптимальних розмірів і геометрична форма конструктивних елементів фіксатора була встановлена як експериментальним, так і експериментально-розрахунковим шляхом. Було, зокрема, досліджено, що відхилення від заявлених оптимальних розмірів спричиняє зменшення стійкості та надійності каркасної системи з розміщеними панельними фасадними елементами. Так, наприклад, зменшення довжин сторін та діаметрів використовуваних елементів спричиняє суттєве зменшення коефіцієнту запасу стійкості конструкції і може призвести до втрати системою з розміщеними панельними фасадними елементами стійкості (й відповідно, надійності). У той же час збільшення цих параметрів по відношенню до інтервалу оптимальних значень призводить як до перевитрати використовуваного матеріалу, так і до збільшення ваги усієї системи, що одночасно утруднює швидке здійснення (спричиняє втрату мобільності) монтажу/демонтажу системи з встановленими панельними фасадними елементами товщиною до 20 мм. Таким чином, вищезазначений оптимальний діапазон розмірів конструктивних елементів фіксатора сприяє створенню стійкої, надійної, універсальної й мобільної (у т.ч. пересувної від місця її монтажу до місця розташування) або стаціонарної просторової ПКМС з встановленими панельними фасадними елементами товщиною до 20 мм. Технічне рішення пояснюється кресленням, де показаний фіксатор (S). На Фіг. Прийняті наступні умовні позначення: 1 - нарізева частина зовнішньої частини з фіксуючого елемента (S); 2 - склотримач (фіксуючий елемент (S)); 3 - ніжка опори циліндричної форми; 4 - нарізева частина фіксатора, виконана метричною наріззю Мх2; 5 - нижня циліндрична основа опори; 6 тримач; 7 - верхня циліндрична основа фіксатора; 8 - опора склотримача; 9 - глухий циліндричний отвір опори; 10 - фіксатор склотримача. Фіксуючий елемент або фіксатор (S) (чи склотримач 2), що показаний на Фіг., складається з опори склотримача 8, виконаною із зовнішньою нарізевою частиною 1, виконаною з метричною наріззю Мх, ніжки 3, нижньої циліндричної основи 5, тримача 6 та фіксатора 10, виконаного з нарізевою частиною 4, а також верхньої циліндричної основи 7. Склотримач 2 виконаний довжиною (L1) від 20 мм до 30 мм. Опора склотримача 8 складається з нарізевої частини 1, ніжки 3 циліндричної форми, нижньої циліндричної основи 5, тримача 6 та має глухий циліндричний отвір 9. Зовнішня нарізева частина 1 опори склотримача 8 виконана з довжиною (ℓ4) від 10 мм до 25 мм та з діаметром (d) від 4 мм до 8 мм. Ніжка 3 опори 8 виконана з довжиною (ℓ9) від 5 мм до 15 мм та діаметром (d4) від 8 мм до 12 мм. Нижня циліндрична основа 5 опори склотримача 8 виконана з довжиною (ℓ10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм. Тримач 6 опори склотримача 8 має циліндричну форму та виконаний з довжиною (ℓ 11) від 0,5 мм до 20 мм і діаметром (d6) від 4 мм до 10 мм, що змінюється в залежності від ширини панельних фасадних елементів, та товщиною стінок (1) тримача 6 від 0,5 мм до 2 мм. Опора склотримача 8 виконана з глухим циліндричним нарізевим отвором 9 глибиною ℓ 12 від 8 мм до 12 мм, діаметром (d5) від 2 мм до 9,5 мм, що змінюється в залежності від діаметра (d6) та товщини стінок (5,) тримача 6. В глухий циліндричний нарізевий отвір 9, що виконаний з внутрішньою різьбою, для тримання панельних фасадних елементів вкручується за допомогою нарізевої частини 4 фіксатор склотримача 10. Фіксатор склотримача 10 складається з верхньої циліндричної основи 7 та нарізевої частини 4. Верхня циліндрична основа 7 фіксатора склотримача 10 виконана з довжиною (ℓ10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм. Нарізева частина 4 фіксатора склотримача 10 виконана з довжиною (ℓ12) від 8 мм до 12 мм, що дорівнює глибині (ℓ12) глухого циліндричного нарізевого отвору 9, та з діаметром (d5) від 2 мм до 9,5 мм, що дорівнює діаметра (d5) глухого циліндричного нарізевого отвору 9. Фіксуючий елемент S (склотримач 2) використовується для закріплення панельних фасадних елементів на вертикальних чи горизонтальних площинних каркасах або на вертикальних хвилеподібних каркасах. При цьому отвір панельного фасадного елемента (на Фіг. не показаний і не позначений) розміщується поміж торцевими поверхнями нижньої циліндричної основи 5 опори та фіксатора склотримача 10. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Фіксатор панельних фасадних елементів просторової каркасно-модульної системи, який виконаний у вигляді фіксатора склотримача (10) циліндричної форми, що складається із верхньої циліндричної основи (7) та зовнішньої нарізевої частини (4), тримача (6), при цьому зовнішню нарізеву частину (4) вгвинчують в циліндричну опору (8), що складається з 2 UA 113868 U 5 10 15 циліндричної ніжки (3), нижньої циліндричної основи (5), на іншому кінці якої розміщено циліндричний склотримач (2) з нарізевою зовнішньою частиною (1), який відрізняється тим, що циліндричний склотримач (2) виконаний довжиною (L 1) від 20 мм до 30 мм, зовнішня нарізева частина (1) циліндричної опори склотримача (8) виконана з довжиною (ℓ4) від 10 мм до 25 мм та з діаметром (d) від 4 мм до 8 мм, циліндрична ніжка (3) циліндричної опори (8) виконана з довжиною (ℓ9) від 5 мм до 15 мм та з діаметром (d4) від 8 мм до 12 мм, нижня циліндрична основа (5) циліндричної опори склотримача (8) виконана з довжиною (ℓ 10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм, тримач (6) опори виконаний з довжиною (ℓ 11) від 0,5 мм до 20 мм та з діаметром (d6) від 4 мм до 10 мм, що змінюється в залежності від ширини фіксованих панельних фасадних елементів, та товщиною стінок (1) тримача (6) від 0,5 мм до 2 мм, опора склотримача (8) виконана з глухим циліндричним нарізевим отвором (9) глибиною ℓ 12 від 8 мм до 12 мм, діаметром (d5) від 2 мм до 9,5 мм, що змінюється в залежності від діаметра (d6) та товщини стінок (1) тримача (6), верхня циліндрична основа (7) фіксатора склотримача (10) виконана з довжиною (ℓ10) від 3 мм до 6 мм та діаметром (d7) від 17 мм до 21 мм, а зовнішня нарізева частина (4) фіксатора склотримача (10) виконана з довжиною (ℓ12) від 8 мм до 12 мм та з діаметром (d5) від 2 мм до 9,5 мм. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
