Енергогенеруючий пристрій, що використовує текуче середовище

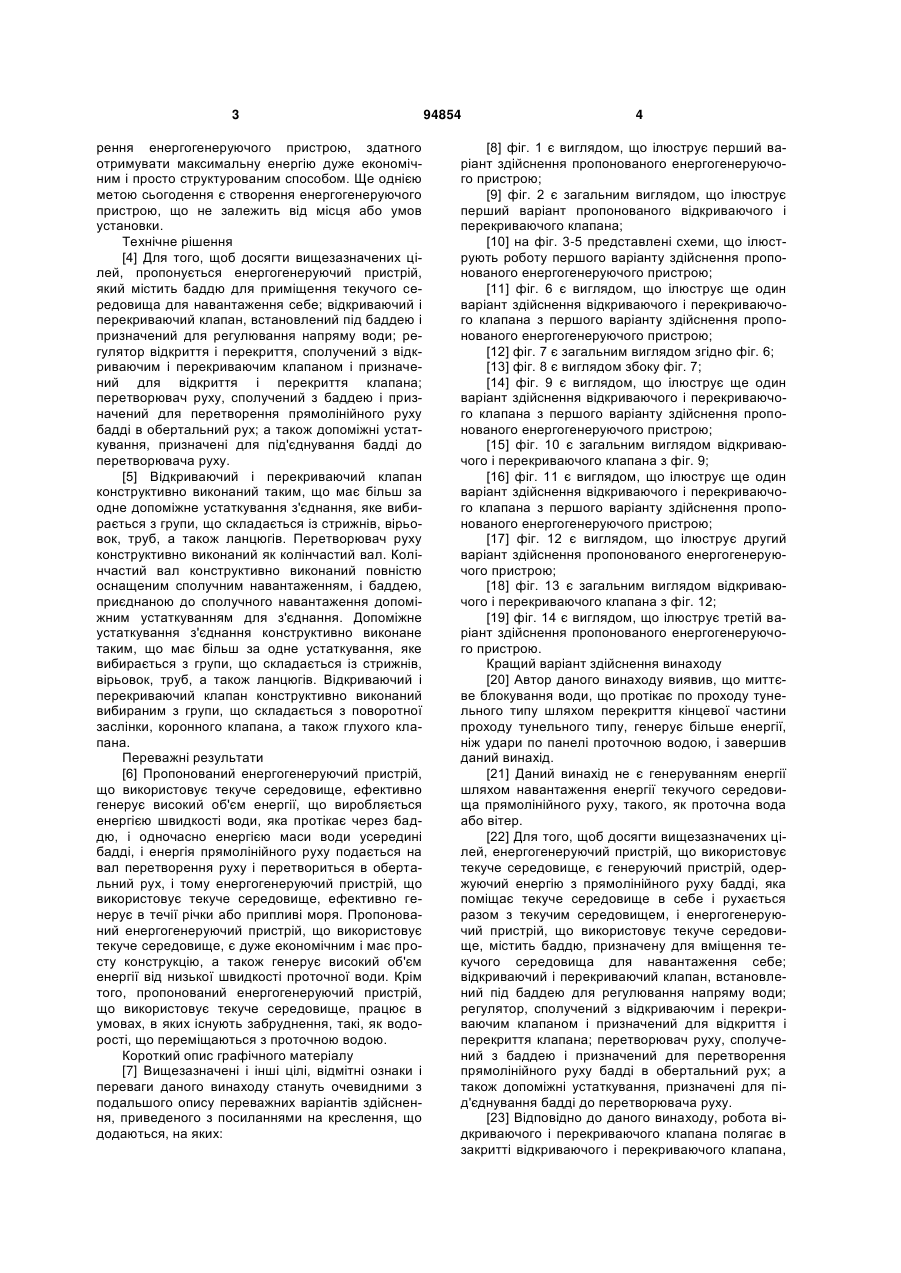

1. Енергогенеруючий пристрій, що використовує текуче середовище, що містить баддю для розміщення текучого середовища для навантаження себе; відкриваючий і перекриваючий клапан, установлений під баддею і призначений для регулювання напрямку води; контролер, з'єднаний з відкриваючим і перекриваючим клапаном і призначений для відкриття і перекриття клапана; перетворювач руху, з'єднаний з баддею і призначений для перетворення прямолінійного руху бадді в обертальний рух; а також допоміжне устаткування, призначене для приєднання бадді до перетворювача руху. 2. Енергогенеруючий пристрій, що використовує текуче середовище, за п. 1, який відрізняється C2 2 (19) 1 3 рення енергогенеруючого пристрою, здатного отримувати максимальну енергію дуже економічним і просто структурованим способом. Ще однією метою сьогодення є створення енергогенеруючого пристрою, що не залежить від місця або умов установки. Технічне рішення [4] Для того, щоб досягти вищезазначених цілей, пропонується енергогенеруючий пристрій, який містить баддю для приміщення текучого середовища для навантаження себе; відкриваючий і перекриваючий клапан, встановлений під баддею і призначений для регулювання напряму води; регулятор відкриття і перекриття, сполучений з відкриваючим і перекриваючим клапаном і призначений для відкриття і перекриття клапана; перетворювач руху, сполучений з баддею і призначений для перетворення прямолінійного руху бадді в обертальний рух; а також допоміжні устаткування, призначені для під'єднування бадді до перетворювача руху. [5] Відкриваючий і перекриваючий клапан конструктивно виконаний таким, що має більш за одне допоміжне устаткування з'єднання, яке вибирається з групи, що складається із стрижнів, вірьовок, труб, а також ланцюгів. Перетворювач руху конструктивно виконаний як колінчастий вал. Колінчастий вал конструктивно виконаний повністю оснащеним сполучним навантаженням, і баддею, приєднаною до сполучного навантаження допоміжним устаткуванням для з'єднання. Допоміжне устаткування з'єднання конструктивно виконане таким, що має більш за одне устаткування, яке вибирається з групи, що складається із стрижнів, вірьовок, труб, а також ланцюгів. Відкриваючий і перекриваючий клапан конструктивно виконаний вибираним з групи, що складається з поворотної заслінки, коронного клапана, а також глухого клапана. Переважні результати [6] Пропонований енергогенеруючий пристрій, що використовує текуче середовище, ефективно генерує високий об'єм енергії, що виробляється енергією швидкості води, яка протікає через баддю, і одночасно енергією маси води усередині бадді, і енергія прямолінійного руху подається на вал перетворення руху і перетвориться в обертальний рух, і тому енергогенеруючий пристрій, що використовує текуче середовище, ефективно генерує в течії річки або припливі моря. Пропонований енергогенеруючий пристрій, що використовує текуче середовище, є дуже економічним і має просту конструкцію, а також генерує високий об'єм енергії від низької швидкості проточної води. Крім того, пропонований енергогенеруючий пристрій, що використовує текуче середовище, працює в умовах, в яких існують забруднення, такі, як водорості, що переміщаються з проточною водою. Короткий опис графічного матеріалу [7] Вищезазначені і інші цілі, відмітні ознаки і переваги даного винаходу стануть очевидними з подальшого опису переважних варіантів здійснення, приведеного з посиланнями на креслення, що додаються, на яких: 94854 4 [8] фіг. 1 є виглядом, що ілюструє перший варіант здійснення пропонованого енергогенеруючого пристрою; [9] фіг. 2 є загальним виглядом, що ілюструє перший варіант пропонованого відкриваючого і перекриваючого клапана; [10] на фіг. 3-5 представлені схеми, що ілюструють роботу першого варіанту здійснення пропонованого енергогенеруючого пристрою; [11] фіг. 6 є виглядом, що ілюструє ще один варіант здійснення відкриваючого і перекриваючого клапана з першого варіанту здійснення пропонованого енергогенеруючого пристрою; [12] фіг. 7 є загальним виглядом згідно фіг. 6; [13] фіг. 8 є виглядом збоку фіг. 7; [14] фіг. 9 є виглядом, що ілюструє ще один варіант здійснення відкриваючого і перекриваючого клапана з першого варіанту здійснення пропонованого енергогенеруючого пристрою; [15] фіг. 10 є загальним виглядом відкриваючого і перекриваючого клапана з фіг. 9; [16] фіг. 11 є виглядом, що ілюструє ще один варіант здійснення відкриваючого і перекриваючого клапана з першого варіанту здійснення пропонованого енергогенеруючого пристрою; [17] фіг. 12 є виглядом, що ілюструє другий варіант здійснення пропонованого енергогенеруючого пристрою; [18] фіг. 13 є загальним виглядом відкриваючого і перекриваючого клапана з фіг. 12; [19] фіг. 14 є виглядом, що ілюструє третій варіант здійснення пропонованого енергогенеруючого пристрою. Кращий варіант здійснення винаходу [20] Автор даного винаходу виявив, що миттєве блокування води, що протікає по проходу тунельного типу шляхом перекриття кінцевої частини проходу тунельного типу, генерує більше енергії, ніж удари по панелі проточною водою, і завершив даний винахід. [21] Даний винахід не є генеруванням енергії шляхом навантаження енергії текучого середовища прямолінійного руху, такого, як проточна вода або вітер. [22] Для того, щоб досягти вищезазначених цілей, енергогенеруючий пристрій, що використовує текуче середовище, є генеруючий пристрій, одержуючий енергію з прямолінійного руху бадді, яка поміщає текуче середовище в себе і рухається разом з текучим середовищем, і енергогенеруючий пристрій, що використовує текуче середовище, містить баддю, призначену для вміщення текучого середовища для навантаження себе; відкриваючий і перекриваючий клапан, встановлений під баддею для регулювання напряму води; регулятор, сполучений з відкриваючим і перекриваючим клапаном і призначений для відкриття і перекриття клапана; перетворювач руху, сполучений з баддею і призначений для перетворення прямолінійного руху бадді в обертальний рух; а також допоміжні устаткування, призначені для під'єднування бадді до перетворювача руху. [23] Відповідно до даного винаходу, робота відкриваючого і перекриваючого клапана полягає в закритті відкриваючого і перекриваючого клапана, 5 коли колінчастий вал, який отримує енергію обертання, досягає найвищої точки. В мить, коли колінчастий вал досягає найвищої точки, і відкриваючий і перекриваючий клапан миттєво закривається, текуче середовище в бадді навантажує баддю у напрямі потоку текучого середовища, і навантаження тягне сполучне навантаження, яке знаходиться у найвищій точці і приєднане до колінчастого валу у напрямі потоку текучого середовища, і це навантаження примушує колінчастий вал обертатися. Ця операція забезпечує основну причину енергії обертання. Крім того, коли колінчастий вал, який обертається під дією енергії обертання, досягає самої нижньої точки, відкриваючий і перекриваючий клапан миттєво відкривається регулятором відкриття і перекриття, який управляється потужністю внутрішньої або зовнішньої енергії. Енергія, яка витягає сполучне навантаження, пропадає, і він повертається в найвищу точку під дією енергії обертання колінчастого валу і продовжує обертатися, і відкриваючий і перекриваючий клапан закривається в найвищій точці колінчастого валу, і баддя навантажується і знову примушує колінчастий вал обертатися, [24] Відповідно до даного винаходу, спосіб роботи регулятора відкриття і перекриття під дією внутрішньої або зовнішньої енергії полягає, в основному, в тому, що відкриваючий і перекриваючий клапан закривають в мить, коли колінчастий вал досягає найвищої точки, і кожному легко зрозуміти, що цей спосіб можна адаптувати до різних випадків застосування. Це означає, що даний винахід не обмежується роботою регулятора відкриття і перекриття під дією внутрішньої або зовнішньої енергії, як показано в переважному варіанті здійснення. [25] Наприклад, регулятор відкриття і перекриття може містити допоміжне устаткування, вибране з групи, що складається з допоміжного устаткування для миттєвого відкриття або закриття відкриваючого і перекриваючого клапана, допоміжного устаткування для підтримки відкритого стану відкриваючого і перекриваючого клапана або закритого стану відкриваючого і перекриваючого клапана впродовж необхідних моментів, а також допоміжного устаткування для перетворення напряму енергії, яка подається від сполучного навантаження, відкриття або закриття відкриваючого і перекриваючого клапана. Крім того, це можуть бути регульовані умови відкриваючого і перекриваючого клапана в різних варіантах, таких, як спосіб відкриття і закриття відкриваючого і перекриваючого клапана, або час відкриття і закриття відкриваючого і перекриваючого клапана, з використанням різних способів, таких, як спосіб з'єднання регулятора відкриття і перекриття відкриваючого і перекриваючого клапана з відкриваючим і перекриваючим клапаном, або спосіб регулювання напряму руху або процесу руху з використанням коловоротів, кулачків або пружин. [26] Відкриваючий і перекриваючий клапан може регулювати на клапані конструкції, що складається, такої, як парашут, парасолька, наочними, поворотна заслінка, або відкриваючий і перекриваючий клапан може регулювати на конструкції 94854 6 або формі як пусковий електродвигун транспортних засобів. Пропонований пристрій розташовується від поверхні води в напрямі під воду, якщо текучим середовищем є вода. При цьому баддя занурюється під воду під вагою відкриваючого і перекриваючого клапана, але баддя може бути конструктивно виконаною з деяких плавучих устаткувань або такою, що складається з деяких плавучих устаткувань, або прикріпленою до деяких плавучих устаткувань, щоб уникнути заплутування бадді проточною водою. Для підвищення ефективності баддю краще помістити усередині закріпленого кожуха. [27] Пропонований пристрій діє як двотактний генератор двигуна, і цей пристрій отримує енергію за рахунок миттєвого блокування проточного текучого середовища, і ця енергія викликає обертання колінчастого валу під ударним навантаженням від блокування проточного текучого середовища. При додатковому використанні з колінчастим валом махового колеса або подібного устаткування, обертання колінчастого валу стане м'якшим і плавнішим. [28] Пропонований енергогенеруючий пристрій, що використовує текуче середовище, отримує високий об'єм енергії обертання від низько розташованої потенційної енергії, подібній проточній воді. Тому, що пропонований енергогенеруючий пристрій, що використовує текуче середовище, безпосередньо використовує поточну енергію, яка генерується при миттєвому переміщенні великої кількості текучого середовища в баддю. І ця енергія обертання може використовуватися шляхом перетворення її в енергію, таку, як електрична енергія, або шляхом перетворення її в інший вид енергії з використанням насоса. [29] Наприклад, встановлюють нагнітальний масляний насос на кожен колінчастий вал і перетворюють високий тиск масла, який виходить від кожного нагнітального масляного насоса, в інший вид енергії. [30] У пристрої, згідно даному винаходу, можна додатково встановити замки для запобігання переміщенню колінчастого валу або бадді робочими при ремонті або технічному обслуговуванні пристрою. Наприклад, встановити петлевий або затискний стопор на стороні відкриваючого і перекриваючого клапана для запобігання зайвому зворотно-поступальному руху, або встановити петлевий або затискний стопор на певній стороні бадді або кожуха бадді для запобігання навантаження бадді проточною водою, причому стопор працює від зовнішньої енергії. [31] Крім того, в деякій частині колінчастого валу можна встановити зазвичай використовуване гальмуюче устаткування для зупинки обертання колінчастого валу. Пропонований пристрій діє з високою чутливістю в умовах текучого середовища із зниженою швидкістю, і якщо текучим середовищем є річка, проточна з низькою швидкістю, пропонований пристрій все одно діє без опору або перешкод, навіть за наявності будь-якого забруднення, такого, як водорості, оскільки пристрій безпосередньо використовує поточну воду. Тому місце установки в навколишньому середовищі не 7 впливає на генерування пропонованого пристрою. Крім того, пропонований пристрій можна просто і по-різному виготовляти від малого масштабу до великого масштабу. Варіанти здійснення винаходу [32] Даний пропонований енергогенеруючий пристрій описується з посиланнями на фігури, що додаються. [34] Перший варіант здійснення [35] Стрілки (1000), показані на деяких кресленнях, указують напрям потоку текучого середовища. [36] Фіг. 1 є виглядом, що ілюструє перший варіант здійснення пропонованого енергогенеруючого пристрою. [37] Фіг. 2 є загальним виглядом, що ілюструє перший варіант пропонованого відкриваючого і перекриваючого клапана. [38] Як показано на фіг. 1 пропонований енергогенеруючий пристрій має баддю 1 (10) і баддю 2 (40), призначені для приміщення усередину води і навантаження себе. Для того, щоб допомогти розумінню, пояснюється випадок двох баддь, але кількість баддь може бути щонайменше одна або більш за одну. [39] Баддя 1 (10) і баддя 2 (40) сполучені колінчастим валом (30), який є перетворювачем руху. Іншими словами, баддя 1 (10) прикріплена з одного боку колінчастого валу (30) за допомогою допоміжного устаткування для з'єднання 1 (15), а баддя 2 (40) прикріплена з другого боку колінчастого валу (30) за допомогою допоміжного устаткування для з'єднання 2 (45). [40] Допоміжне устаткування для з'єднання 1 і 2 використовує допоміжне устаткування для енергопостачання, таке, як мотузок, труба або ланцюг. [41] Пропонований спосіб установки бадді 1 (10) і бадді 2 (40) - розміщення бадді 1 (10) в найвищій точці колінчастого валу (30) і розміщення бадді 2 (40) в найнижчій точці колінчастого валу (30). [42] І крім того, пропонується установка поворотної заслінки (20), яка може відкриватися і закриватися як відкриваючий і перекриваючий клапан, в кінцевій частині бадді 1 (10). [43] Як показано на фіг. 2, поворотна заслінка 1 (20) відкривається і закривається з прямокутним обертанням, центруючись відносно валу шарніра 1 (23), і це викликає випуск води усередину бадді 1 (10) або ущільнення води усередині бадді 1 (10) (див. фіг. 2). [44] Поворотна заслінка 2 (50) встановлена в хвостовій частині бадді 2 (40) подібно до установки поворотної заслінки 1 (20) в бадді 1 (10). [45] Поворотна заслінка 1 (20) сполучена з самою нижньою точкою (D) колінчастого валу (30), яка є верхньою частиною бадді 2 (40), мотузком 1 (35) відкриваючого і замикаючого пристрою, а поворотна заслінка 2 (50) сполучена з самою верхньою точкою (U) колінчастого валу (30), яка є верхньою частиною бадді 1 (10), іншим мотузком 2 (36) відкриваючого і замикаючого пристрою, приєднаним до поворотної заслінки 2 (50). [46] Відкриваючий і замикаючий пристрій встановлюють з приєднаним до колінчастого валу на 94854 8 хресті вірьовками або стрижнем, трубою, ланцюгом або деякими устаткуваннями з використанням додаткової зовнішньої енергії, наприклад, електричної енергії або електродвигунів, підключених до акумулятора. [47] Далі пропонований енергогенеруючий пристрій описується в першому варіанті здійснення з посиланнями на фігури, що додаються. [48] На фіг. 3, оскільки поворотна заслінка 1 (20) бадді 1 (10), яка знаходиться в найвищій точці (U) колінчастого валу (30), закрита, текуче середовище, яке має швидкість потоку, заповнило внутрішню частину бадді 1 (10), і баддя 1 (10) переміщається назад (відносно поточної води) швидкістю текучого середовища або масою води. [49] Баддя 1(10) переміщається назад, і це приводить до того, що найвища точка (U) верхньої частини колінчастого валу (30) переміщається в саму нижню точку, і це також приводить до того, що сама нижня точка (D) верхньої частини колінчастого валу (30) бадді 2 (40) переміщається в саму верхню точку. [50] Таким чином, баддя 1 (10) і баддя 2 (40) з положень на фіг. 3 через положення на фіг. 4 переходять у результаті в положення бадді 1 (10) і бадді 2 (40) на фіг. 5. [51] Крім того, поворотна заслінка 1 (20), встановлена в бадді 1 (10), переміщається назад і відкривається, і поворотна заслінка 2 (50), встановлена в бадді 2 (40), переміщається вперед і закривається. [52] Іншими словами, коли колінчастий вал (30) обертається, найвища точка (U) верхньої частини бадді 1 (10) переміщається в саму нижню точку (D) верхньої частини бадді 1 (10), і мотузок 2 (36) ослабляється, внаслідок чого поворотна заслінка 2 (50), яка була відкритою, щільно закривається, в цей момент положення бадді 2 (40) переміщається у верхню частину. [53] Одночасно з цим сама нижня точка (D), яка знаходилася у верхній частині бадді 2 (40), повертається і переміщається в саму верхню точку (U), при цьому мотузок 1 (35) натягається і відкриває поворотну заслінку 1 (20). При цьому положення бадді 1(10) переміщається назад. [54] Оскільки поворотна заслінка 1 (20) відкривається баддею 1 (10) і переміщається назад, баддя 1 (10) мінімально навантажена від проточної води, коли баддя 1 (10) повністю досягла заднього положення, і баддя 1(10) має мінімізований опір води, коли баддя 1(10) переміщається вперед. [55] Безперервно, поворотна заслінка 2 (50) закривається, коли баддя 2 (40) досягає найвищої точки, і потім текуче середовище в бадді блокується від переміщення назад, і енергія від блокування бадді, подається в баддю безпосередньо, і баддя 2 (40) переміщається назад. Таким чином, процес руху, згаданий вище, підтримується таким, що продовжується, і в результаті підтримується обертання колінчастого валу (30). [56] Таким чином, колінчастий вал (30) може безперервно обертатися за рахунок прямолінійного руху декількох баддь, і, хоча на фігурах це не показано, енергія обертання може перетворюва 9 тися в інший вид енергії, наприклад, в електричну енергію, якщо колінчастий вал приєднаний до генератора або іншого пристрою, подібному до генератора. [57] Фіг. 6 і 8 - це ілюстрації ще одного прикладу відкриваючого і перекриваючого клапана з першого варіанту здійснення пропонованого енергогенеруючого пристрою. [58] Як показано на фіг. 6 і 8, конструкція відкриваючого і перекриваючого клапана має шарнірну поворотну заслінку, яка самостійно під дією пружини розгортається. [59] Іншими словами, утворює направляючу (17), яка протистоїть зовнішній стінці бадді 1 (10) і шарнірному валу (83) оберненої вниз шарнірної поворотної заслінки (80), встановленої на направляючій (17), при цьому поворотна заслінка (80) може переміщатися. [60] Крім того, обидві кінцеві сторони шарнірного валу (83) поворотної заслінки (80) пов'язано з мотузком (35) і пружиною (85), встановленою в центрі шарнірного валу (83) поворотної заслінки (80). Як пружину (85), встановлену в центрі шарнірного валу (83) поворотної заслінки (80), пропонується використовувати торсіонну пружину. [61] Пружина (85) встановлена не тільки на шарнірному валу, але і на обох сторонах крила поворотної заслінки (80) або середині бадді 1 (10). [62] Такий же клапан з поворотною заслінкою (80), що і описаний вище, може бути встановлений в бадді 2 (40). [63] Поворотна заслінка відкривається, коли обидві сторони крила поворотної заслінки навантажуються від проточної води, і складається, коли шарнір (83) переміщається в передню зону по направляючій (17). [64] А потім, коли енергія, що діє на шарнірний вал (83), знята, обидві сторони крил розгортаються під силою відновлення, і шарнірний вал (83) навантажується від опору проточної води і переміщається назад. Таким чином, поворотна заслінка щільно перекриває баддю (10). [65] Фіг. 9 і 10 - це ілюстрації ще одного прикладу відкриваючого і перекриваючого клапана з першого варіанту здійснення пропонованого енергогенеруючого пристрою. [66] Як показано на фіг. 9, відповідно до першого варіанту здійснення даного винаходу, як відкриваючий і перекриваючий клапан можна використовувати конструкцію коронного клапана (90), причому відкриваючий і перекриваючий рух коронного клапана аналогічно руху описаної вище поворотної заслінки 1 (20), 2 (50). [67] Коронний клапан (90) містить, в основному, корпус (91) круглої форми, встановлений в нижній частині бадді 1 (10), і більше двох опорних елементів (93), що мають форму рогу і встановлені у верхній частині корпусу круглої форми, і ковпак (97), який встановлений на поверхні опорних елементів (93) і відкриває і закриває опорні елементи (93), і еластичний елемент (95), прикріплений між ковпаком (97) і корпусом круглої форми (91). 94854 10 [68] Верхня частина ковпака (97) сполучена за допомогою мотузка (35), так що ковпак (97) переміщається по мотузку (35) вгору і вниз. [69] Іншими словами, коли мотузок (35) тягне ковпак (97), ковпак (97) сходить з опорних елементів за формою рогу, і при цьому коронний клапан (90) відкривається. А при знятті сили з мотузка (35), що тягне ковпак (97), ковпак (97) під силою відновлення покриває опорні елементи форми рогу (93), і при цьому коронний клапан (90) перекривається. [70] Проточна вода забезпечує впадання в бадді (10, 40) і витікання з баддь (10, 40), що забезпечує обертання колінчастого валу (30). [71] Можна використовувати не тільки вищеописаний відкриваючий і перекриваючий клапан; як відкриваючий і перекриваючий клапан можна використовувати і інші пристрої, такі, як глухий клапан, показаний на фіг. 11. [73] Другий варіант здійснення [74] Компоненти і загальна концепція пропонованого енергогенеруючого пристрою відповідно до другого варіанту здійснення даного винаходу аналогічні енергогенеруючому пристрою по першому варіанту здійснення. Тому опис однакових або подібних компонентів опускається. [75] Як показано на фіг. 12, пропонований енергогенеруючий пристрій відповідно до другого варіанту здійснення є перетворювачем руху і має колінчастий вал (150). На колінчастому валу (150) встановлено декілька сполучних навантажень (153). [76] Хоча конструктивне виконання пропонованого енергогенеруючого пристрою відповідно до другого варіанту здійснення даного винаходу може бути з однією встановленою баддею, для повного розуміння і зручності пояснення розглядається випадок з двома встановленими баддями 1 (100) і 2 (200). [77] Оскільки баддя 1 (100) має ті ж компоненти, що і баддя 2 (200), і внутрішнє або зовнішнє устаткування бадді 1 (100) і бадді 2 (200) однаково, нижче приводиться опис лише бадді 1 (100). [78] В кінці бадді 1 (100) встановлена шарнірна поворотна заслінка (120), і ця поворотна заслінка (120) може відкриватися і закриватися. [79] При описі другого варіанту здійснення даного винаходу пояснювалася робота шарнірної поворотної заслінки (120), яка діє в протилежному напрямі з відкриваючим і перекриваючим клапаном. Немає потреби говорити, що відкриваючий і перекриваючий клапан по першому варіанту здійснення можна застосувати і до другого варіанту здійснення. [80] Поворотна заслінка (120) перпендикулярно утворює направляючу (117), яка протистоїть одна іншій усередині бадді 1 (100) і шарнірний вал (127), встановлений в направляючій (117), при цьому шарнірний вал (127) вставлений і може переміщатися вгору і вниз. [81] Поворотна заслінка (120) має тенденцію до розгортання пружиною (123), встановленою в центрі шарнірного валу (127) поворотної заслінки (120). 11 [82] А також, як показано на фіг. 13, поворотна заслінка (120) в деякій частині сторони кола має направляючу кулю (129), і ця направляюча куля, вставлена в направляючу канавку, виконану в бадді 1 (100), обертається по цьому колу, і при цьому обертальному русі по колу поворотна заслінка (120) складається і розкладається. [83] Баддя 1 (100) сполучена із сполучним навантаженням (153) допоміжним устаткуванням для з'єднання (155). Допоміжне устаткування тиску 1 (157) і допоміжне устаткування тиску 2 (159) встановлені нерухомо в центрі допоміжного устаткування для з'єднання (155), і між допоміжним устаткуванням тиску 1 (157) і допоміжним устаткуванням тиску 2 (159) є деяка відстань. [84] І, крім того, сполучне навантаження (153) як центральна фігура, опорні стрижні 1, 2 (161, 162), які приєднані до втулки (160), встановленої на колінчастому валу (150), і обидва опорні стрижні 1, 2 (161, 162) сполучені з опорним стрижнем 3 (163) і підтримують один одного. [85] У опорному стрижні 1 (161) встановлений регулятор відкриття і перекриття (130). Регулятор відкриття і перекриття (130) - пристрій, який відкриває і перекриває відкриваючий і перекриваючий клапан з очікуванням в точці відкриття і перекриття і моментальним спрацьовуванням і мінімальним часом перехідних процесів, - складається з пари запаралелених навантажень, і зв'язаної пружинної пари запаралелених навантажень, і мотузка, який зв'язує пару запаралелених навантажень відкриваючим та перекриваючим клапаном. [86] Для конкретного пояснення запаралелене навантаження 1 (133) встановлено шарніром (131) (132), і запаралелене навантаження 1 (133) може повертатися вперед і назад, запаралелене навантаження 2 (134) встановлено паралельно запаралеленому навантаженню 1 (133) шарніром (132), і кожна точка перетину зв'язана пальцями. Для конкретного пояснення запаралелене навантаження 1 (133) встановлено шарніром (131) (132), і запаралелене навантаження може переміщатися вперед і назад, запаралелене навантаження 2 (134) встановлено паралельно запаралеленому навантаженню 1 (133) шарніром (132), який розташований у верхній частині запаралеленого навантаження 1 (133), і точки перетину кожного навантаження сполучені пальцем. Між запаралеленим навантаженням 1 (133) і запаралеленим навантаженням 2 (134) встановлена пружина (135), і коли ці дві навантаження виходять за фіксований градусний кут, запаралелене навантаження 2 (134) регулятора відкриття і перекриття (130), який зв'язаний силою пружини, отримує односторонній тиск від допоміжних устаткувань тиску (157)(159), які зв'язані на допоміжних устаткуваннях для з'єднання (155), і запаралелене навантаження 2 (134) нахиляється в один бік, потім слідує пауза, поки допоміжне устаткування тиску (157) не дасть інший тиск, і це приводить до миттєвого спрацьовування клапана і вирішує існуючу проблему зниженого генерування енергії. [87] І, крім того, є коловорот (170), встановлений між опорним стрижнем 1 (161) і опорним стрижнем 2 під регулятором відкриття і перекриття 94854 12 (130). Коловорот, використовуваний в цьому варіанті здійснення, працює з відкриваючим і перекриваючим клапаном (120), закритим, коли сполучне навантаження (153) досягає найвищої точки колінчастого валу. Один кінець одного мотузка (136) нерухомо прив'язаний до коловорота (170), деяка частина мотузка (136) намотана на ролик коловорота (170), а інший кінець мотузка (136) прив'язаний до деякої сторони запаралеленого навантаження 1 (133). Один кінець іншого мотузка (136) нерухомо прив'язаний до коловорота (170), деяка частина мотузка (137) намотана на ролик коловорота (170) протилежно напряму намотування раніше згаданого мотузка (136), а інший кінець мотузка (137) прив'язаний до шарнірного валу (127) поворотної заслінки (120). [88] Баддя 2 (200) має такі ж компоненти і конструкцію, що і баддя 1 (100). [89] Далі ретельно розглядається процес енергогенеруючого пристрою другому варіанту здійснення. [90] Коли баддя 1 (100), що знаходиться в найвищій точці, знаходиться в ситуації, в якій відкриваючий і перекриваючий клапан (120) закритий, впливають маса і тиск впадаючого текучого середовища, і баддя 1 (100) переміщається назад по проточній воді, і при цьому сполучне навантаження (153), приєднане до бадді 1 (100), тягнеться в саму нижню точку в тому ж напрямі, що і напрям проточного текучого середовища, і викликає обертання колінчастого валу (150). [91] І, крім того, при цьому устаткування підтримуюче тиск (157) (159), встановлене в сполучному навантаженні (153), переміщається по воді і забезпечує тиск на вертикальну крайку запаралеленних навантажень 1, 2 (133)(134), коли сполучне навантаження (153) досягає самої нижньої точки. [92] Після цього запаралелене навантаження 1 (133) і запаралелене навантаження 2 (134) миттєво повертаються по проточній воді силою опори пружини (130), що знаходиться між запаралеленим навантаженням 1 (133) і запаралеленим навантаженням 2 (134) із шарніром (131) (132) як центральною фігурою. Мотузка 1 (136), що приєднана до запаралеленого навантаження 1 (133), витягається і намотується на ролик коловорота (170) за допомогою обертання, а мотузка 2 (137), що приєднана в протилежному напрямку, намотується обертанням ролика коловорота (170) у протилежному напрямку. І це тягне інший напрямок мотузки (137) у напрямку, протилежному напрямку проточної води, і це діє на відкриваючий і перекриваючий клапан (120), що приєднаний до мотузки (137), яка знаходиться позаду натягнутою, і вона, відповідно, переміщається по повзуну, встановленому в бадді 1 (100), і відкриває відкриваючий і перекриваючий клапан (120). Подібно цьому, коли відкриваючий і перекриваючий клапан цілком відкритий, напрямок бадді 1 (100) досягає самої нижньої точки, як напрямок бадді 2 (200), показаної на кресленні. [93] Навпроти, баддя 2 (200), що знаходиться в самій нижній точці, переміщається в напрямку, протилежному напрямку проточної води, під дією інерційного обертання колінчастого вала (150) і 13 переміщається в найвищу точку. Відповідно, устаткування підтримуюче тиск (157) (159), встановлене в сполучному навантаженні (153), переміщається в напрямку, протилежному напрямку проточної води, і забезпечує тиск на вертикальну крайку запаралеленого навантаження 1 (133) і запаралеленого навантаження 2 (134), коли сполучне навантаження досягає самої високої точки. Після цього запаралелене навантаження 1 (133) і запаралелене навантаження 2 (134) миттєво повертаються в напрямку, протилежному напрямку проточної води, із шарніром як центральною фігурою. У цей момент мотузка 2 (137), що приєднана до запаралеленого навантаження 1 (133), витягається і намотується на ролик коловорота (170) з обертанням, а мотузка 1 (136), що приєднана в протилежному напрямку, послабляється обертанням ролика коловорота (170) у протилежну сторону, і інша сторона мотузки (137) витягається в напрямку, протилежному напрямку проточної води, і мотузка (137) переміщається назад, і при цьому відкриваючий і перекриваючий клапан (120), що приєднаний до мотузки (137), звільняється від навантаження, натягається і закривається під дією пружини, приєднаної до шарніра. [94] Подібно цьому, коли відкриваючий і перекриваючий клапан (120) цілком закритий, положення бадді 2 (200) досягає самої високої точки, що є таким же, що і положення бадді 1 (100). [95] Коли воно досягає самої високої точки, як рух бадді 1 (100), відкриваючий і перекриваючий клапан (120) закривається, а також діє маса і тиск текучого середовища, що втікає, і баддя 2 (200) переміщається назад по проточній воді і підтримує повторення того ж руху, і це викликає обертання колінчастого вала. [96] Установка запаралелених навантажень (133) (134) і опорного устаткування тиску (157) (159) дає ефект миттєвого ініціювання відкриваючого і перекриваючого клапана і продовжує час завантаження і розвантаження бадді і за рахунок цього досягає високої ефективності. [98] Третій варіант здійснення [99] Далі приводиться конкретне пояснення енергогенеруючого пристрою відповідно до третього варіанта здійснення з посиланнями на графічний матеріал. [100] Компоненти пропонованого енергогенеруючого пристрою відповідно до третього варіанта здійснення аналогічні пропонованому енергогенеруючому пристрою у відповідності з другим варіантом здійснення. Тому опис однакових чи подібних компонентів опускається. [101 ]Як показано на фіг. 14, пропонований енергогенеруючий пристрій відповідно до третього варіанта здійснення має колінчастий вал (350) як перетворювач руху. [102] На колінчастому валу (350) установлено кілька сполучних навантажень (353). На колінчастому валу встановлений пристрій для наливу води, закріплений і приєднаний з можливістю ковзання. [103] Пристрій для наливу води (180) - це фіксація, що встановлює пропонований енергогенеруючий пристрій, і направляє велику кількість те 94854 14 кучого середовища, наприклад, води, у баддю (300) (400). [104] Хоча конструктивне виконання пропонованого енергогенеруючого пристрою відповідно до третього варіанта здійснення даного винаходу може бути з однією встановленою баддею, для зручності пояснення розглядається випадок двох установлених бадей 1 (300) і 2 (400). [105] Оскільки обидві бадді 1 (300) і 2 (400) мають однакові компоненти, і усередині і зовні них приєднані однакові компоненти, нижче приводиться опис лише бадді 1 (300). [106] На торцевій стороні бадді 1 (300) установлений відкриваючий і перекриваючий клапан (320). [107] Оскільки в якості пропонованого відкриваючого і перекриваючого клапана, відповідно до третього варіанта здійснення даного винаходу може використовуватися будь-який відкриваючий і перекриваючий клапан описаний вище, їхнє конкретне пояснення далі упускається. [108] Сполучне навантаження приєднане до бадді 1 (300), а допоміжні устаткування для з'єднання (355) встановлені в сполучному навантаженні. Допоміжні устаткування для тиску (357) (359) встановлені в середині допоміжних устаткувань для з'єднання (355). [109] Крім того, на колінчастому валу (350) установлений регулятор відкриття і перекриття ричажного типу. Конкретне пояснення регулятора приводиться нижче. [110] Опорні стрижні 1, 2 (361) (362), приєднані до втулки (160), установленої на колінчастому валу (350), зі сполучним навантаженням (353) як центральною фігурою, і опорний стрижень 1 (361) і опорний стрижень 2 (362) з'єднані між собою і підтримують один одного. [111] Пара важелів 1 (333) і 2 (334) встановлена в опорному стрижні 1 (361) і опорному стрижні 2 (362) шарніром, і важіль 1 (333) і важіль 2 (334) можуть переміщатися вперед, назад і можуть обертатися. Крім того, до кінця важеля 1 (333) приєднана мотузка 1 (337), а до кінця важеля 2 (334) приєднана мотузка 2 (339). [112] Важіль 1 (333) і важіль 2 (334) з'єднані з опорним стрижнем 1 (361) і опорним стрижнем 2 (362) пружиною, і устаткування підтримуюче тиск (357) (359) дає тиск на важіль 1 (333) і важіль 2 (334), вони миттєво обертаються в напрямку проточної води силою пружини (380). [113] Мотузку 1 (337) і мотузку (339) пропонується приєднати до відкриваючого і перекриваючого клапану (320) з взаємним перетинанням. [114] Ті ж компоненти, що і встановлено в бадді 1 (100), встановлені в бадді 2 (200). [115] Далі приводиться пояснення роботи пропонованого енергогенеруючого пристрою відповідно до третього варіанта здійснення даного винаходу. [116] Коли втікаюча вода прикладає тиск і масу до бадді (300), що знаходиться в найвищій точці, баддя 1 (300) переміщається назад у напрямку проточної води, і при цьому сполучне навантаження (353) повертається в саму нижню точку. 15 [117] Відповідно, навантаження руху (355) і опорне устаткування тиску (357) переміщаються назад, опорне устаткування тиску (357) прикладає тиск до вертикальної крайки важеля 1 (333) і важеля 2 (334). [118] Після цього важіль 1 (333) і важіль 2 (334) повертають уперед та назад, обидві сторони із шарніром як центральною фігурою. Мотузка 1 (337) і мотузка 2 (339), прив'язані до важеля 1 (333) і важеля 2 (334), натягаються до верхньої частини і поступово відкривають відкриваючий і перекриваючий клапан (320). Коли відкриваючий і перекриваючий клапан цілком відкритий, баддя 1 94854 16 (300) досягає самої нижньої точки, такої самої, що і баддя 2 (400). [119] Навпроти, коли баддя 1 (300) переміщається назад, і колінчастий вал (350) обертається, і сполучне навантаження (353) переміщається у верхню частину, баддя 2 (400), що знаходиться в самій нижній точці, переміщається у верхню частину. [120] При цьому відкриваючий і перекриваючий клапан (320) закриває регулятор відкриття і перекриття (330) переміщенням у протилежному напрямку, і тому він може безупинно наповнятися водою. 17 94854 18 19 94854 20 21 94854 22 23 94854 24 25 94854 26 27 94854 28 29 94854 30 31 94854 32 33 94854 34 35 94854 36 37 Комп’ютерна верстка Л. Литвиненко 94854 Підписне 38 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
