Лазня куценка

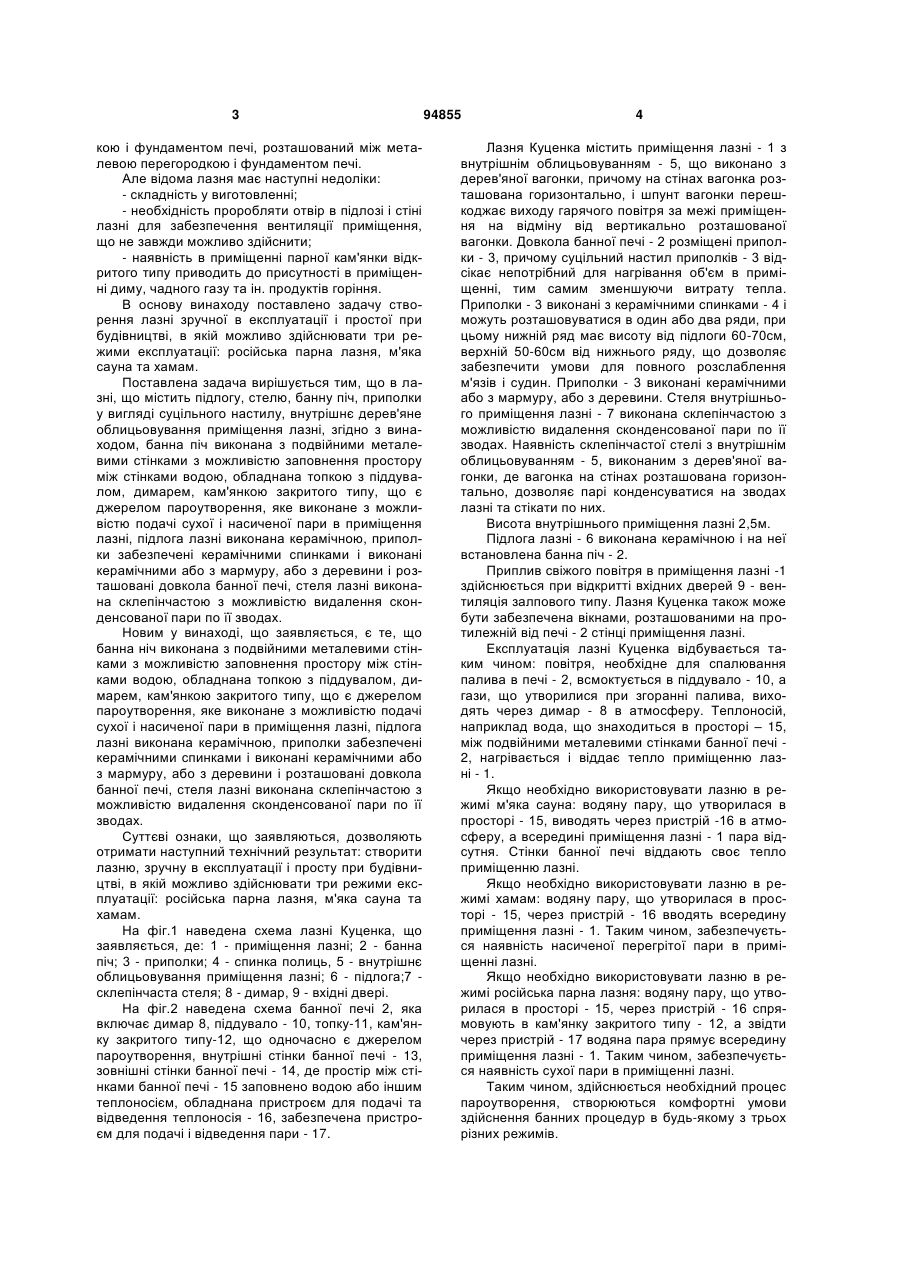

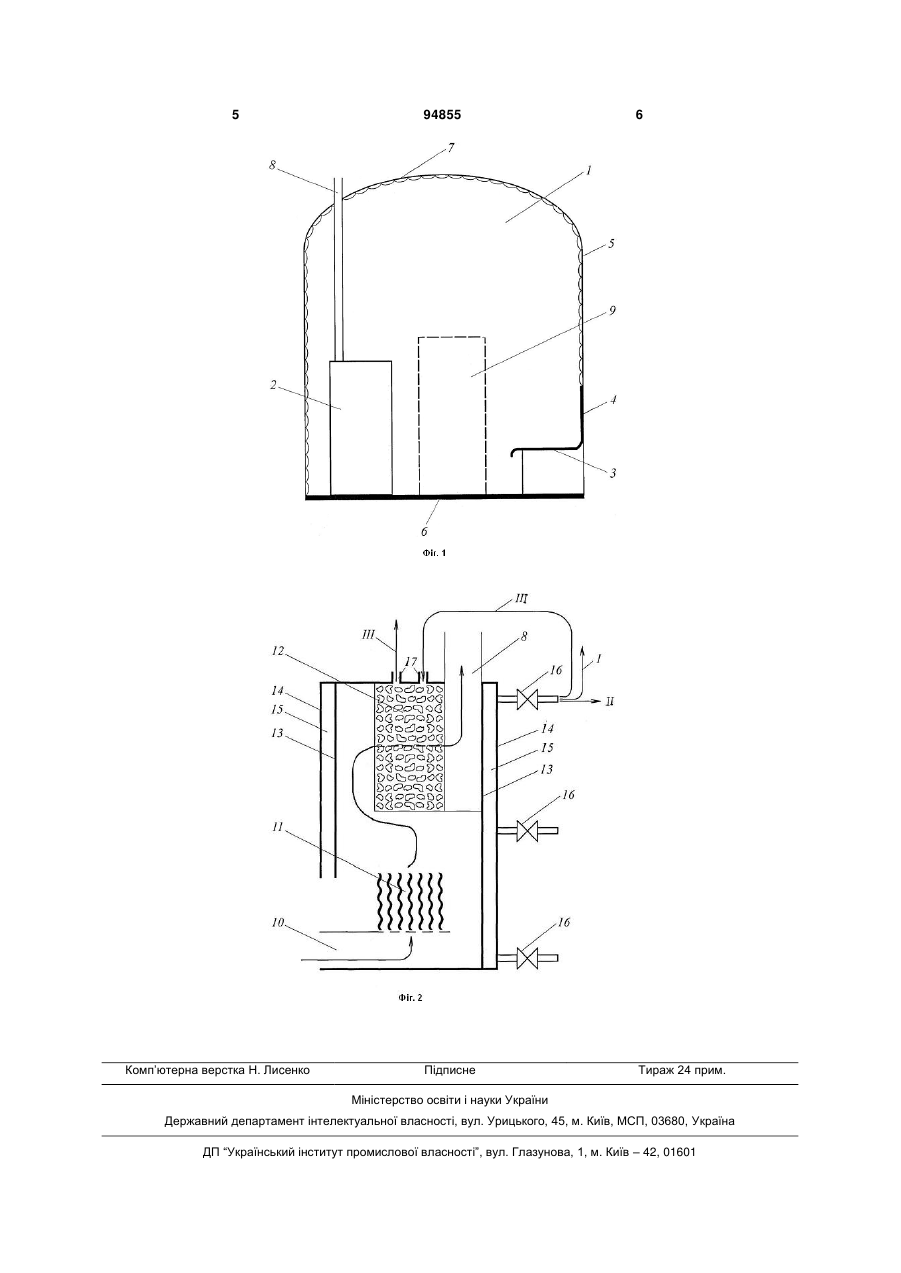

Лазня, що містить підлогу, стелю, банну піч, приполки у вигляді суцільного настилу, внутрішнє дерев'яне облицьовування приміщення лазні, яка відрізняється тим, що банна піч виконана з подвійними металевими стінками з можливістю заповнення простору між стінками водою, обладнана топкою з піддувалом, димарем, кам'янкою закритого типу, що є джерелом пароутворення, яке виконане з можливістю подачі сухої і насиченої пари в приміщення лазні, підлога лазні виконана керамічною, приполки забезпечені керамічними спинками і виконані керамічними або з мармуру, або з деревини і розташовані довкола банної печі, стеля лазні виконана склепінчастою з можливістю видалення сконденсованої пари по її зводах. Винахід належить до санітарно-гігієнічних споруд, зокрема до лазень, і може використовуватися в індивідуальних, сільських, лазнях міського типа і спортивно-оздоровчих комплексах. Відомі російські парні лазні (див. Мишин С.А. Бани, сауны, бассейны. - С-П.: Литера, 2002.- С.710, 34-38, парилка за пат.RU 2089160 C1, Соснин Ю.П., Бухаркин Е.Н. Бытовые печи, камины и водонагреватели. - М.: Стройиздат, 1990. - С.249253), де описані парні, лазні з використанням поліетиленової плівки як пароізолюючого шару. Недоліком відомих парних і лазень є використання при будівництві матеріалів шкідливих для здоров'я людини: поліетиленової плівки, скловолокна, деревно-волокнистої плити, що виділяють при нагріванні формальдегіди. Присутність в приміщенні лазні кам'янки відкритого типу приводить до наявності результатів горіння - диму, чадного газу тощо. Найбільш близькою по технічній суті є російська парна лазня Куріна і банна піч з повітроводом під подовою поверхнею (див. патент RU 2291999 С1). Російська парна лазня містить підлогу, піч, напроти якої розташовано три яруси приполків, внутрішнє дерев'яне облицьовування приміщення парної лазні, між якою і каркасом будівлі розміщені три повітрообмежуючі оболонки, при цьому полиці виготовлені у вигляді суцільного настилу, крім того, в підлозі виконані отвори для виходу повітря з приміщення парної лазні в підпіллі, при цьому в зовнішній стіні будівлі парної лазні виконаний крізний отвір, сполучений коробом, забезпеченим заслінкою, з повітроводом, що проходить під подовою поверхнею печі всередину приміщення парної лазні. При цьому банна піч містить зольник, топку з розміщеним над нею чавунним ложем для каменів, виконаним таким чином, що кишеня ложа знаходиться на рівні топки і є направляючою поверхнею димаря, при цьому повітрозабірник піддувала розташований нижче за рівень підлоги і сполучає піддувало з підпіллям, а під подовою поверхнею печі влаштована металева перегородка, що відокремлює повітровід від димаря, при цьому повітровід для повітря, що надходить зовні, проходить в приміщення парної лазні між металевою перегород (19) UA (11) 94855 (13) C2 (21) a201005498 (22) 05.05.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) КУЦЕНКО ВАСИЛЬ СЕРГІЙОВИЧ (73) КУЦЕНКО ВАСИЛЬ СЕРГІЙОВИЧ (56) Соснин Ю.П., Бухаркин Е.Н. Бытовые печи, камины и водонагреватели. - М.: Стройиздат, 1990, С.249-253. RU 2089160 C1, 10.09.1997 RU 2291999 C1, 20.01.2007 RU 2226382 C2, 10.04.2004 DE 19839678 A1, 09.03.2000 RU 2192586 C2, 10.11.2002 RU 2366399 C2, 10.09.2009 RU 2338842 C2, 20.11.2008 RU 2652865 C1, 20.04.2009 GB 1047131, 02.11.1966 3 кою і фундаментом печі, розташований між металевою перегородкою і фундаментом печі. Але відома лазня має наступні недоліки: - складність у виготовленні; - необхідність проробляти отвір в підлозі і стіні лазні для забезпечення вентиляції приміщення, що не завжди можливо здійснити; - наявність в приміщенні парної кам'янки відкритого типу приводить до присутності в приміщенні диму, чадного газу та ін. продуктів горіння. В основу винаходу поставлено задачу створення лазні зручної в експлуатації і простої при будівництві, в якій можливо здійснювати три режими експлуатації: російська парна лазня, м'яка сауна та хамам. Поставлена задача вирішується тим, що в лазні, що містить підлогу, стелю, банну піч, приполки у вигляді суцільного настилу, внутрішнє дерев'яне облицьовування приміщення лазні, згідно з винаходом, банна піч виконана з подвійними металевими стінками з можливістю заповнення простору між стінками водою, обладнана топкою з піддувалом, димарем, кам'янкою закритого типу, що є джерелом пароутворення, яке виконане з можливістю подачі сухої і насиченої пари в приміщення лазні, підлога лазні виконана керамічною, приполки забезпечені керамічними спинками і виконані керамічними або з мармуру, або з деревини і розташовані довкола банної печі, стеля лазні виконана склепінчастою з можливістю видалення сконденсованої пари по її зводах. Новим у винаході, що заявляється, є те, що банна ніч виконана з подвійними металевими стінками з можливістю заповнення простору між стінками водою, обладнана топкою з піддувалом, димарем, кам'янкою закритого типу, що є джерелом пароутворення, яке виконане з можливістю подачі сухої і насиченої пари в приміщення лазні, підлога лазні виконана керамічною, приполки забезпечені керамічними спинками і виконані керамічними або з мармуру, або з деревини і розташовані довкола банної печі, стеля лазні виконана склепінчастою з можливістю видалення сконденсованої пари по її зводах. Суттєві ознаки, що заявляються, дозволяють отримати наступний технічний результат: створити лазню, зручну в експлуатації і просту при будівництві, в якій можливо здійснювати три режими експлуатації: російська парна лазня, м'яка сауна та хамам. На фіг.1 наведена схема лазні Куценка, що заявляється, де: 1 - приміщення лазні; 2 - банна піч; 3 - приполки; 4 - спинка полиць, 5 - внутрішнє облицьовування приміщення лазні; 6 - підлога;7 склепінчаста стеля; 8 - димар, 9 - вхідні двері. На фіг.2 наведена схема банної печі 2, яка включає димар 8, піддувало - 10, топку-11, кам'янку закритого типу-12, що одночасно є джерелом пароутворення, внутрішні стінки банної печі - 13, зовнішні стінки банної печі - 14, де простір між стінками банної печі - 15 заповнено водою або іншим теплоносієм, обладнана пристроєм для подачі та відведення теплоносія - 16, забезпечена пристроєм для подачі і відведення пари - 17. 94855 4 Лазня Куценка містить приміщення лазні - 1 з внутрішнім облицьовуванням - 5, що виконано з дерев'яної вагонки, причому на стінах вагонка розташована горизонтально, і шпунт вагонки перешкоджає виходу гарячого повітря за межі приміщення на відміну від вертикально розташованої вагонки. Довкола банної печі - 2 розміщені приполки - 3, причому суцільний настил приполків - 3 відсікає непотрібний для нагрівання об'єм в приміщенні, тим самим зменшуючи витрату тепла. Приполки - 3 виконані з керамічними спинками - 4 і можуть розташовуватися в один або два ряди, при цьому нижній ряд має висоту від підлоги 60-70см, верхній 50-60см від нижнього ряду, що дозволяє забезпечити умови для повного розслаблення м'язів і судин. Приполки - 3 виконані керамічними або з мармуру, або з деревини. Стеля внутрішнього приміщення лазні - 7 виконана склепінчастою з можливістю видалення сконденсованої пари по її зводах. Наявність склепінчастої стелі з внутрішнім облицьовуванням - 5, виконаним з дерев'яної вагонки, де вагонка на стінах розташована горизонтально, дозволяє парі конденсуватися на зводах лазні та стікати по них. Висота внутрішнього приміщення лазні 2,5м. Підлога лазні - 6 виконана керамічною і на неї встановлена банна піч - 2. Приплив свіжого повітря в приміщення лазні -1 здійснюється при відкритті вхідних дверей 9 - вентиляція залпового типу. Лазня Куценка також може бути забезпечена вікнами, розташованими на протилежній від печі - 2 стінці приміщення лазні. Експлуатація лазні Куценка відбувається таким чином: повітря, необхідне для спалювання палива в печі - 2, всмоктується в піддувало - 10, а гази, що утворилися при згоранні палива, виходять через димар - 8 в атмосферу. Теплоносій, наприклад вода, що знаходиться в просторі – 15, між подвійними металевими стінками банної печі 2, нагрівається і віддає тепло приміщенню лазні - 1. Якщо необхідно використовувати лазню в режимі м'яка сауна: водяну пару, що утворилася в просторі - 15, виводять через пристрій -16 в атмосферу, а всередині приміщення лазні - 1 пара відсутня. Стінки банної печі віддають своє тепло приміщенню лазні. Якщо необхідно використовувати лазню в режимі хамам: водяну пару, що утворилася в просторі - 15, через пристрій - 16 вводять всередину приміщення лазні - 1. Таким чином, забезпечується наявність насиченої перегрітої пари в приміщенні лазні. Якщо необхідно використовувати лазню в режимі російська парна лазня: водяну пару, що утворилася в просторі - 15, через пристрій - 16 спрямовують в кам'янку закритого типу - 12, а звідти через пристрій - 17 водяна пара прямує всередину приміщення лазні - 1. Таким чином, забезпечується наявність сухої пари в приміщенні лазні. Таким чином, здійснюється необхідний процес пароутворення, створюються комфортні умови здійснення банних процедур в будь-якому з трьох різних режимів. 5 Комп’ютерна верстка Н. Лиcенко 94855 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
