Блок регуляторів напруги ms 1225

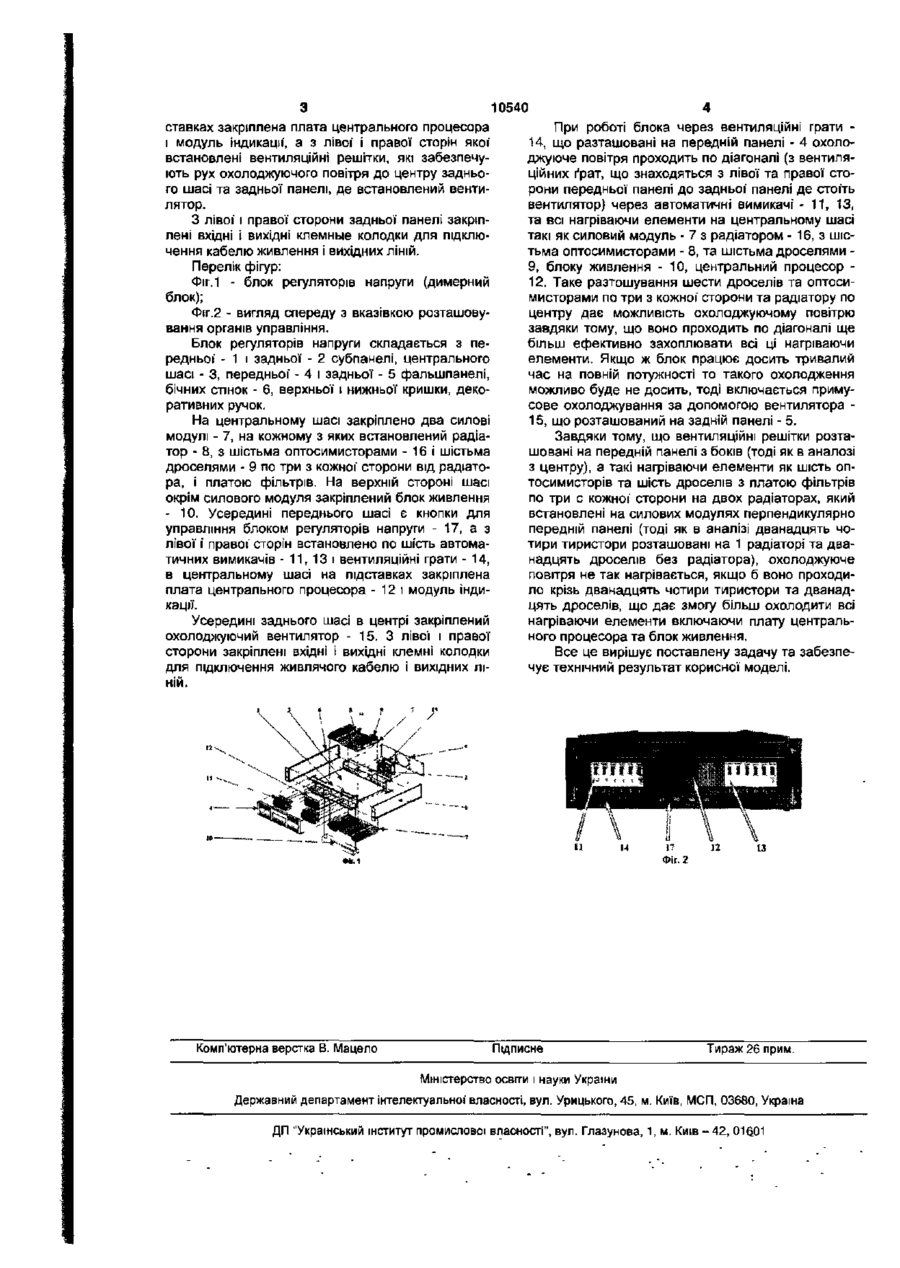

Блок регуляторів напруги, що містить передню і задню фальшпанелі, передню І задню субпанелі, бічні стінки, верхню і нижню кришка, шасі, силові модулі, радіатори, дроселі, плату фільтрів, плату центрального процесора, яка зв'язана з модулем індикації*, та з 12 автоматичними вимикачами, який відрізняється тим, що силові модулі з радіатора ми, на яких розташовані по шість симетричних оптосимисторів та з шістьма дроселями по три з кожної сторони радіатора, і плата фільтрів, закріплена над радіатором, закріплені з обох сторін центрального шасі, з переду якого закріплений блок живлення та по шість автоматичних вимикачів з лівої і правої' сторін передньої субпанелі, при цьому шасі розташовано перпендикулярно передній субпанелі, яка зв'язана з передньою фальшпанеллю, в центрі якої на підставках закріплена плата центрального процесора і модуль індикації, а з лівої і правої сторін якої встановлені вентиляційні решітки, які забезпечують рух охолоджуючого повітря до центру заднього шасі та задньої панелі, де встановлений вентилятор. Блок регуляторів напруги (димерний блок), призначений для комплектації стаціонарних або пересувних комплексів регулювання яскравості освітлення і може бути використаний для: регулювання освітленості в залах для глядачів клубів, палаців мистецтв, кінотеатрів; регулювання яскравості ламп професійних освітлювальних приладів на сценічних майданчиках театрів, концертних залів, пересувних концертних майданчиків; комплексів по управлінню освітленням інтер'єрів і екстер'єру громадських будівель, клубів, казино; систем управління освітленням парків відпочинку, місяць парків і атракціонів. Відомий блок регуляторів напруги Digital Dimmer 12x2.3kW [http://www.malighting.com] містить передню і задню панелі, бічні стінки (з вентиляційними ґратами на одній із стінок) верхню і нижню кришку, силові модулі, на силовому модулі встановлений радіатор, з шістьма оптосимисторами, шістьма дроселями і платою фільтрів. Усередині переднього шасі з лівої' сторін встановлено автоматичні вимикачі для захисту вихідних каналів, а з правої дисплей, що має регульоване підсвічування. Також до переваг цього блока відноситься його компактний розмір. До недоліків аналогів можно віднести, те що лри такому розмірі та при такому компактному комплектуванні димерного блока система охолодження в аналозі може забезпечити охолодження або 6 каналів по 25А (5кВ) або 12 каналів по (16А) ЗкВ. Задачею корисної моделі є розроблення такого блока регуляторів напруги, який при компактному розмірі мав таку систему охолодження, яка б підтримувала працездатність блока 12 каналів по 25А (5кВ) на протязі тривалого часу. Поставлена задача вирішується за рахунок того, що блок регуляторів напруги, що містить передню і задню фальшпанелі, передню і задню субпанелі, бічні стінки, верхню і нижню кришку, шасі, силові модулі, радіатори, дроселі, плату фільтрів, плату центрального процесора, яка зв'язана з модулем індикації, та з 12 автоматичними вимикачами, згідно корисної моделі силові модулі з радіаторами, на яких розташовані по шість симетричних оптосимисторів та з шістьма дроселями по три з кожної сторони радіатора, і плата фільтрів закріплена над радіатором, а силові модулі закріплені з обох сторін центрального шасі, по переду якого закріплений блок живлення та по шість автоматичних вимикачів з лівої' і правої сторін передньої субпанелі, при цьому шасі розташовано перпендикулярно передній субпанелі, яка зв'язана з передньою фальшпанеллю, в центрі якої на під m О ю 10540 ставках закріплена плата центрального процесора і модуль індикації, а з лівої і правої сторін якої встановлені вентиляційні решітки, які забезпечують рух охолоджуючого повітря до центру заднього шасі та задньої панелі, де встановлений вентилятор. З лівої і правої сторони задньої панелі закріплені вхідні і вихідні клемные колодки для підключення кабелю живлення і вихідних ліній. Перелік фігур: Фіг.1 - блок регуляторів напруги (димерний блок); Фіг.2 - вигляд спереду з вказівкою розташовування органів управління. Блок регуляторів напруги складається з передньої' - 1 і задньої - 2 субпанелі, центрального шасі - 3, передньої' - 4 і задньої - 5 фальшпанелі, бічних стінок - 6, верхньої і нижньої кришки, декоративних ручок. На центральному шасі закріплено два силові модулі - 7, на кожному з яких встановлений радіатор - 8, з шістьма оптосимисторами - 16 і шістьма дроселями - 9 по три з кожної' сторони від радіатора, І платою фільтрів. На верхній стороні шасі окрім силового модуля закріплений блок живлення - 10. Усередині переднього шасі є кнопки для управління блоком регуляторів напруги - 17, а з лівої і правої' сторін встановлено по шість автоматичних вимикачів - 11, 13 і вентиляційні грати - 14, в центральному шасі на підставках закріплена плата центрального процесора - 12 і модуль індикації. Усередині заднього шасі в центрі закріплений охолоджуючий вентилятор - 15. З лівої і правої сторони закріплені вхідні і вихідні клемні колодки для підключення живлячого кабелю і вихідних ліній. 1 При роботі блока через вентиляційні грати 14, що разташовані на передній панелі - 4 охолоджуюче повітря проходить по діагоналі (з вентиляційних ґрат, що знаходяться з лівої та правої сторони передньої панелі до задньої панелі де стоїть вентилятор} через автоматичні вимикачі - 11, 13, та всі нагріваючи елементи на центральному шасі такі як силовий модуль - 7 з радіатором - 16, з шістьма оптосимисторами - 8, та шістьма дроселями 9, блоку живлення - 10, центральний процесор 12. Таке разтошування шести дроселів та оптосимисторами по три з кожної' сторони та радіатору по центру дає можливість охолоджуючому повітрю завдяки тому, що воно проходить по діагоналі ще більш ефективно захоплювати всі ці нагріваючи елементи. Якщо ж блок працює досить тривалий час на повній потужності то такого охолодження можливо буде не досить, тоді включається примусове охолоджування за допомогою вентилятора 15, що розташований на задній панелі - 5. Завдяки тому, що вентиляційні решітки розташовані на передній панелі з боків (тоді як в аналозі з центру), а такі нагріваючи елементи як шість оптосимисторів та шість дроселів з платою фільтрів по три с кожної' сторони на двох радіаторах, який встановлені на силових модулях перпендикулярно передній панелі (тоді як в аналізі дванадцять чотири тиристори розташовані на 1 радіаторі та дванадцять дроселів без радіатора), охолоджуюче повітря не так нагрівається, якщо б воно проходило крізь дванадцять чотири тиристори та дванадцять дроселів, що дає змогу більш охолодити всі нагріваючи елементи включаючи плату центрального процесора та блок живлення. Все це вирішує поставлену задачу та забезпечує технічний результат корисної моделі. / Фіі. 2 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної' власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової елас+юсті', вул. Глазунова, 1, м. Київ - 42, 01601
