Радіоелектронний блок
Номер патенту: 63991
Опубліковано: 16.02.2004
Автори: Обуханич Ростислав-Олександр Васильович, Мелех Георгій Степанович, Татаринов Констянтин Констянтинович, Залізко Віктор Олександрович, ОЛІЯРНИК БОГДАН ОЛЕКСІЙОВИЧ
Формула / Реферат

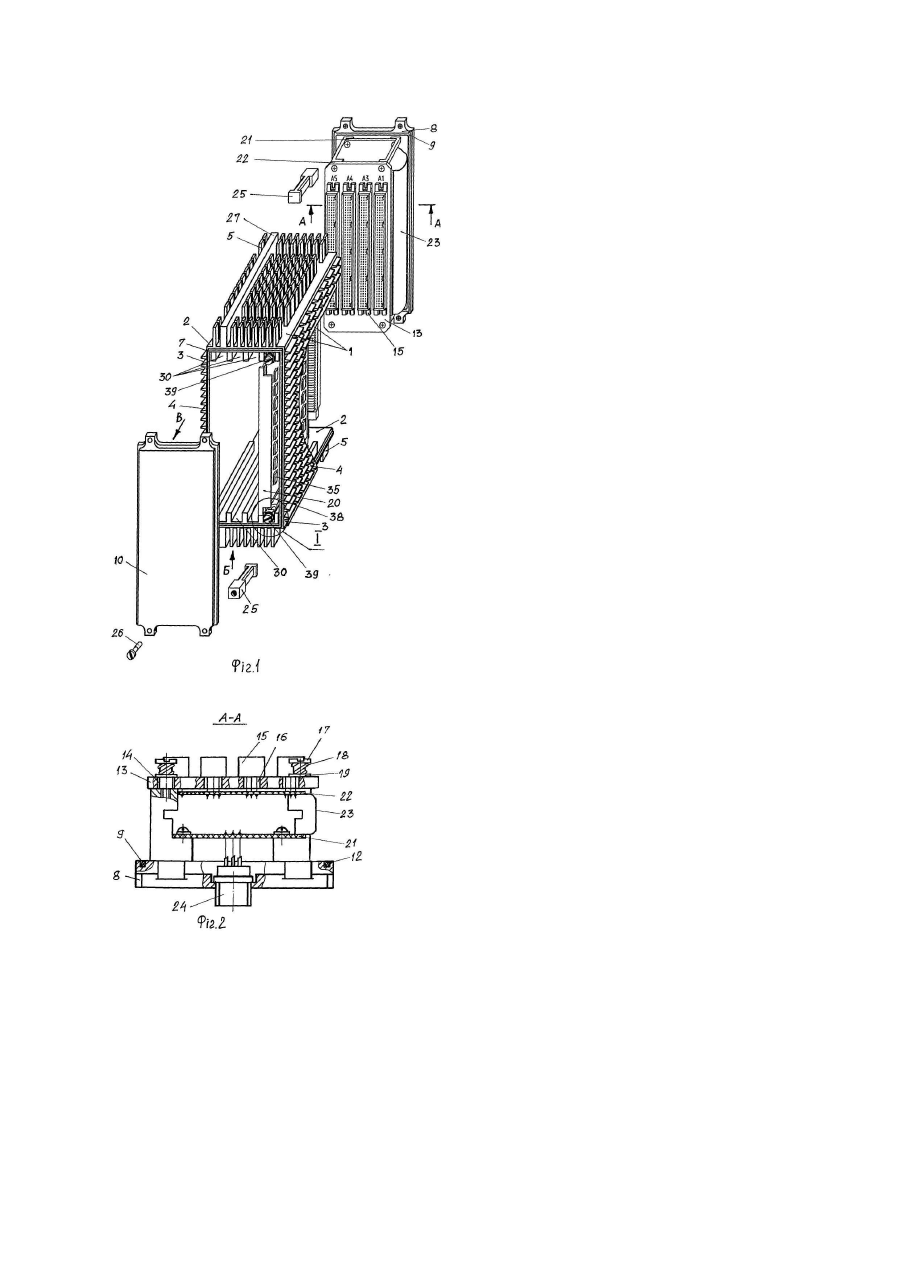

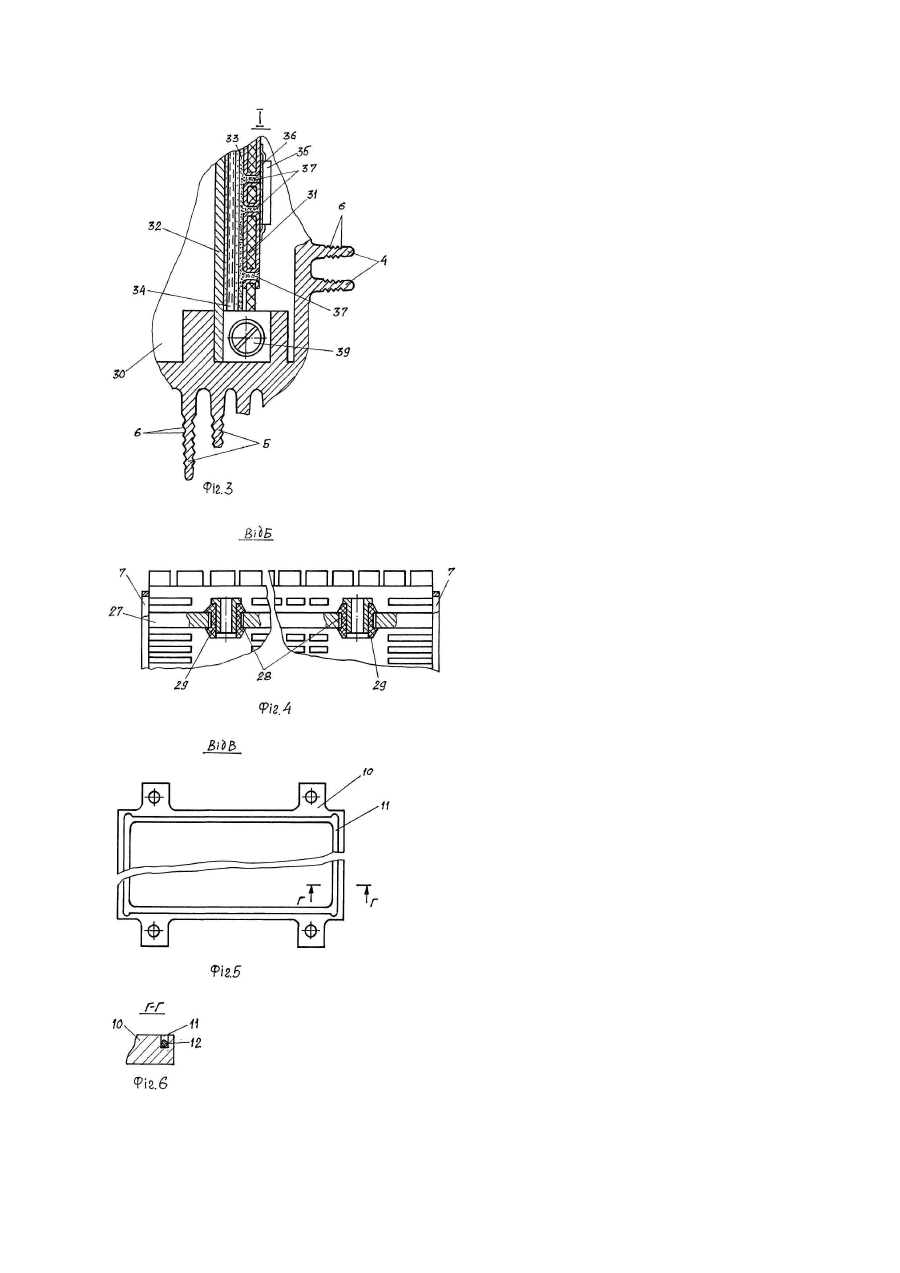

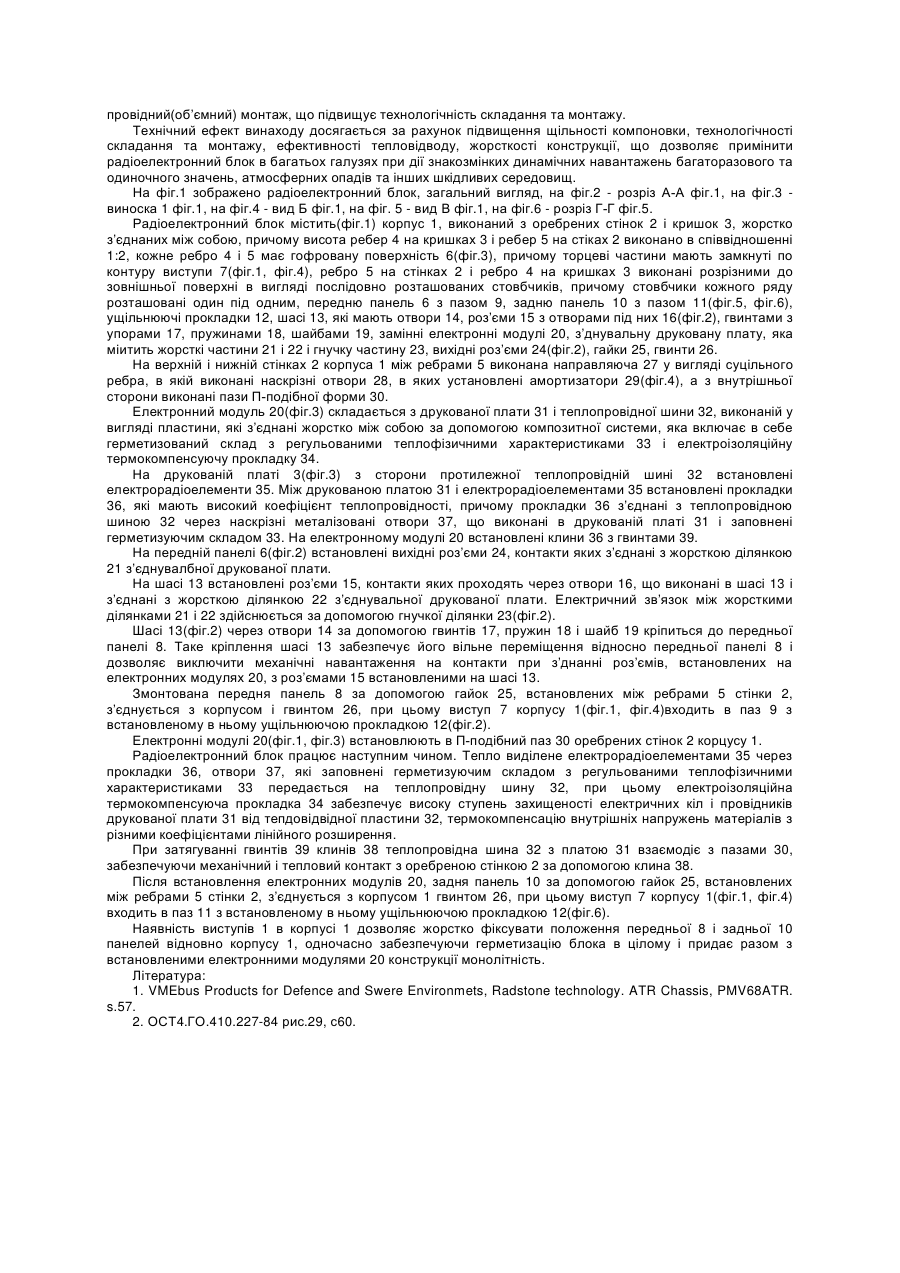

1. Радіоелектронний блок, який містить корпус з напрямними, передню панель з вихідними рознімами і пазами, задню панель з пазами, в яких розміщена ущільнювальна прокладка, з'єднувальну плату з рознімами і замінні електронні модулі з тепловідвідною шиною і електрорадіоелементами, встановленими на друкованій платі, який відрізняється тим, що корпус виконаний з оребрених з зовнішньої сторони стінок і кришок, причому висота ребер на кришках і стінках виконана в співвідношенні 1:2, а кожне ребро з двох сторін має гофровану поверхню, причому ребра виконані розрізаними до зовнішньої поверхні у вигляді послідовно розташованих стовпчиків, а стовпчики кожного ряду розташовані один під одним, передня і задня панелі жорстко з'єднані з корпусом, а торцеві частини корпуса мають замкнуті по контуру виступи, які взаємодіють з пазами відповідно передньої і задньої панелей, на верхній та нижній стінках між ребрами виконана напрямна у вигляді суцільного ребра, в якому виконані наскрізні отвори з встановленими в них амортизаторами, а в стінках з внутрішньої сторони виконані пази П-подібної форми, в яких розміщені електронні модулі з клинами, а розніми з'єднуючої друкованої плати встановлені на шасі, а шасі до передньої панелі закріплено за допомогою підпружинених гвинтів з можливістю вільного переміщення відносно передньої панелі, причому теплопровідна шина електронних модулів виконана у вигляді пластини, на якій жорстко закріплена щонайменше одна друкована плата через композитну систему.
2. Радіоелектронний блок за п. 1, який відрізняється тим, що композитна система включає в себе герметизуючий склад з регульованими теплофізичними характеристиками і електроізоляційну термокомпенсуючу прокладку, причому термокомпенсуюча прокладка прилягає до пластини, а герметизуючий склад розташований в металізованих отворах, які виконані в друкованій платі, при цьому електрорадіоелементи розміщені на друкованій платі на прокладках з високим коефіцієнтом теплопровідності, під якими розміщені наскрізні металізовані отвори, виконані в друкованій платі.
3. Радіоелектронний блок за п. 1, який відрізняється тим, що з'єднувальна плата містить гнучкі і жорсткі ділянки, причому жорсткі ділянки виконують електричний зв'язок між електронними модулями і вихідними рознімами, а гнучкі ділянки - електричний зв'язок між електронними модулями і вихідними рознімами.
Додаткова інформація
Назва патенту англійськоюRadio-electronic equipment block
Автори англійськоюTatarynov Kostiantyn Kostiantynovych, Zalizko Viktor Oleksandrovych, Melekh Heorhii Stepanovych, Obukhanych Rostyslav-Oleksandr Vasyliovych, Oliiarnyk Bohdan Oleksiiovych
Назва патенту російськоюБлок радиоэлектронной аппаратуры
Автори російськоюТатаринов Константин Константинович, Зализко Виктор Александрович, Мелех Георгий Степанович, Обуханич Ростислав-Александр Васильевич, Олиярник Богдан Алексеевич
МПК / Мітки
МПК: H05K 7/20
Мітки: радіоелектронний, блок
