Пристрій на повітряній подушці для переміщення і теплової обробки вантажів

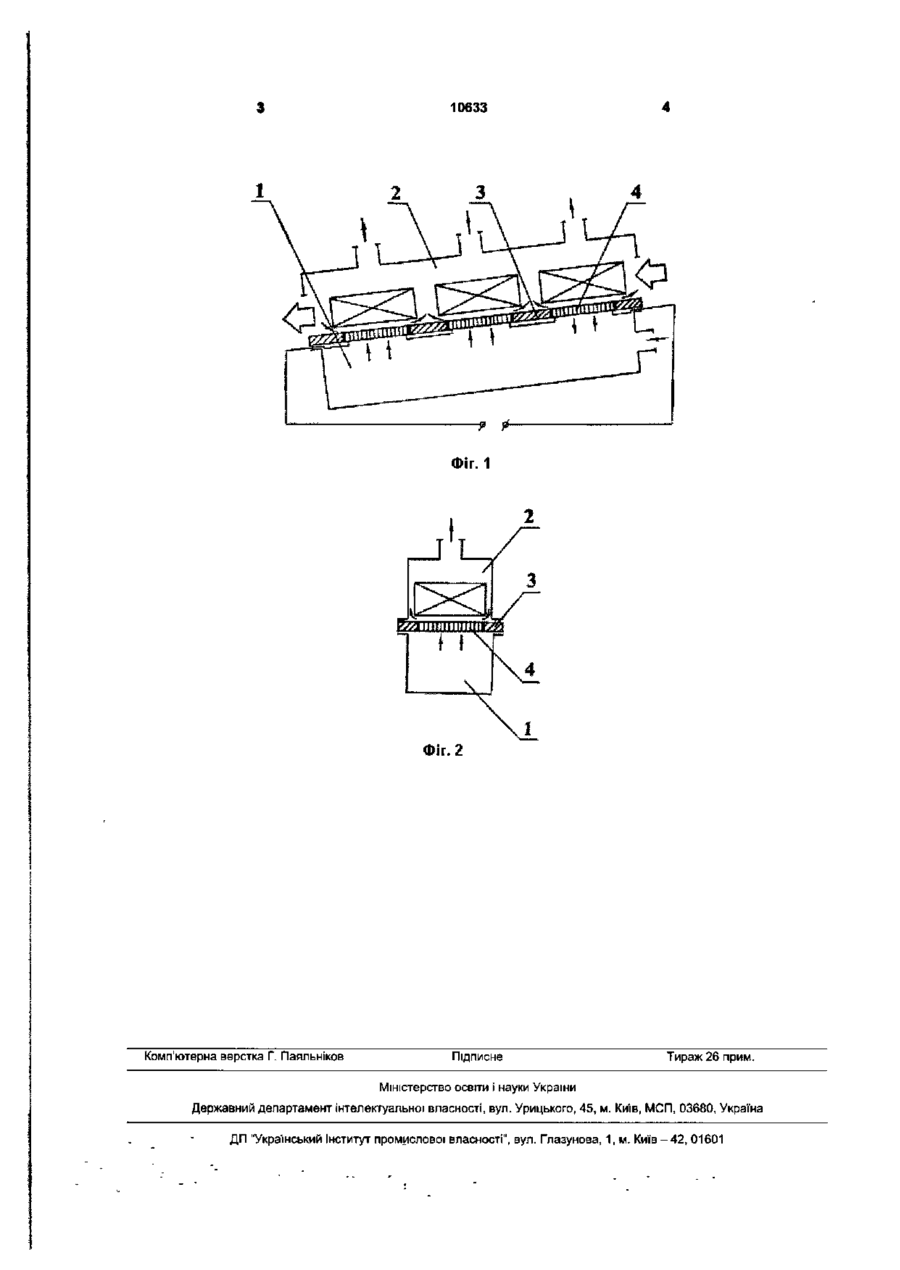

Пристрій на повітряній подушці для переміщення і теплової обробки вантажів, що МІСТИТЬ ресивер, робочу камеру І несучу плиту, який відрізняється тим, що несучу плиту утворено сукупно підключеними до джерела електричної енергії струмопровідними пористими пластинами і нахилено в бік транспортування вантажів. Корисна модель відноситься до підйомнотранспортної техніки, а саме, до пристроїв для переміщення вантажів на повітряній подушці і може бути використана як конвеєр для транспортування штучних вантажів, що потребують термічної обробки або сушіння. Відомо пристрій на повітряній подушці для переміщення і теплової обробки металевої штаби, що містить ресивер, робочу камеру і несучу плиту, утворену сукупністю щілинних отворів, яка створює під опорною поверхнею вантажу повітряну подушку [див. Ханжонков В. И Аэродинамические характеристики несущей системы с воздушной подушкой для полосы металла // Технология легких сплавов. -1975. - №7. - с. 55-62] - прототип. До недоліків відомого пристрою варто віднести необхідність встановлення додаткового обладнання у вигляді приводу для переміщення вантажів і нагріваючих повітря калориферів, а також довготривалість процесу теплової обробки вантажів внаслідок виключно конвекційного нагрівання останніх В основу корисної моделі поставлено задачу удосконалення конструкції' і скорочення тривалості процесу теплової обробки вантажів шляхом зменшення потреби в додатковому обладнанні і застосування разом з конвекційним нагрівом інфрачервоного випромінювання. Поставлена задача досягається тим, що пристрій на повітряній подушці для переміщення і теплової обробки вантажів, що містить ресивер, робочу камеру і несучу плиту, згідно корисної моделі, несуча плита утворена сукупно підключеними до джерела електричної" енергії струмопровідними пористими пластинами і нахилена в бік транспортування вантажів. Суть корисної моделі пояснюється ілюстративним матеріалом, де на фіг. 1 зображено продольний, а на фіг.2 поперечний перерізи запропонованого пристрою. Пристрій містить ресивер 1, робочу камеру 2 і несучу плиту 3, яка являє собою набір струмопровідних пористих пластин 4 і нахилена в бік транспортування вантажів. Пластини 4 з'єднані між собою в електричний ланцюг і підключені до джерела електроенергії (на креслені не показано). Пристрій працює наступним чином. Повітря за допомогою вентилятора (на кресленні не показаний) подається до ресивера 1. Пройшовши крізь підключені до електричної мережі пористі пластини 4, повітря нагрівається і надходить до робочої камери 2, створюючи між несучою плитою 3 і опорною поверхнею вантажу повітряну подушку, наявність якої' вкупі з нахиленим розташуванням несучої плити 3 забезпечує переміщення вантажів за рахунок горизонтальної складової сили тяжіння. Теплова обробка вантажів здійснюється за допомогою гарячого повітря, ідо циркулює навколо вантажів, а також за рахунок інфрачервоного випромінювання розігрітих до певної температури пористих пластин 4. Виконання пристрою за пропонованим рішенням дозволить: - удосконалити конструкцію пристрою; - оротити тривалість процесу теплової обробки вантажів. СО го со 10633 Фіг. 1 Фіг. 2 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
