Масажер лікувально-оздоровчий

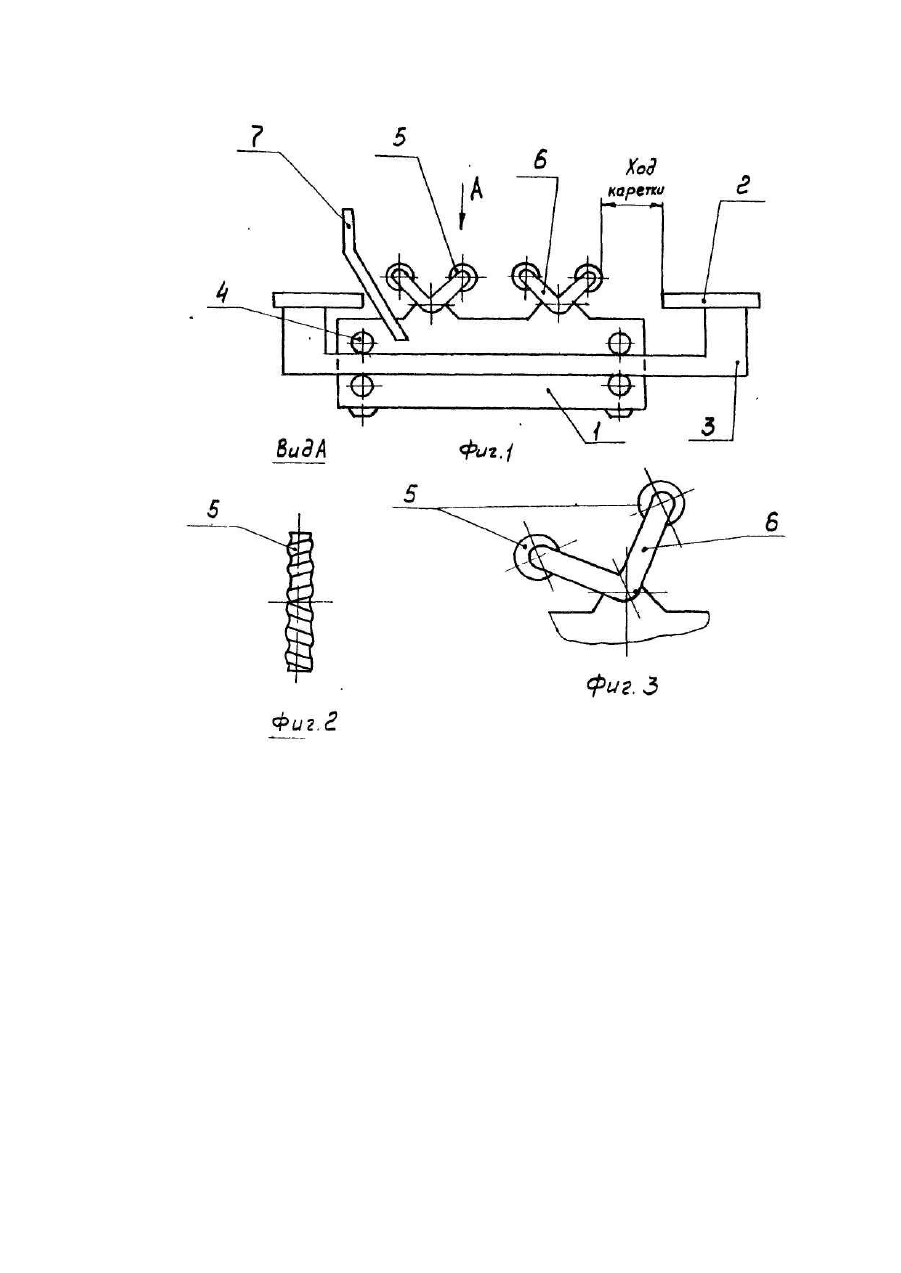

Изобретение относится к медицинской технике и может быть использовано для профилактики и лечения остеохондроза, други х спинно-мышечных заболеваний путем массажа и прогиба позвоночника. Известно устройство для массажа [1], содержащее корпус, в котором установлены массажные элементы, выполненные в виде головки и подпружиненного толкателя, соединенные между собой Т-образно, при этом толкатели установлены последовательно с возможностью взаимодействия с вращающимся валом в виде шнека с постоянным шагом. Недостатком такого устройства является малые нажимные усилия массажных элементов, а также ограниченность в применении из-за отсутствия прогибающего воздействия на позвоночник. Наиболее близкой является кушетка массажная' [2], содержащая корпус, в котором установлена каретка с массажными валиками, перемещающаяся посредством электропривода вдоль направляющих и оказывающая прогибающее воздействие на позвоночник пациента, при этом валики выполнены гладкими, цилиндрическими и воздействуют на позвоночник в одном направлении, совершая вхолостую обратный ход. Недостатком такой кушетки является сложность конструкции из-за использования электропривода, массивного основания и блоков управления, возможность использования только в стационарах, кроме того, применение гладких валиков, перемещающихся в жестких направляющих недостаточно эффективно, так как позволяет воздействовать на позвоночник в одном направлении, что дает незначительное улучшение кровообращения в области позвоночника. В основу заявленного изобретения поставлена задача усовершенствования массажера лечебнооздоровительного за счет обеспечения управления без применения электропривода и дополнительных приспособлений для оказания вращающимися свободно массажными валиками, установленными с возможностью подъема на различную высоту посредством двуплечих рычагов, равномерного воздействия на спину пациента, повторяющего форму (кривизну) позвоночника, кроме того, новое конструктивное исполнение поверхности массажных элементов позволяет производить массаж не только вдоль, но и поперек позвоночника, а подвижный ложемент (каретка) для пациента позволяет ему при помощи изменения усилий рук и ног осуществлять не только хороший массаж спины, улучшая кровоснабжение области позвоночника, но и регулировать кровообращение всего организма, кроме того, отсутствует холостой ход каретки. Перечисленные конструктивные особенности массажера позволяют широко использовать его не только в стационарах, но и в домашних условиях, что очень удобно, а также упростить конструкцию. Поставленная задача решается за счет того, что в известной кушетке, содержащей корпус, в котором установлена каретка с массажными валиками с возможностью возвратно-поступательного перемещения, согласно настоящему изобретению, массажные валики выполнены с возможностью вращения, а на их цилиндрической поверхности размещены винтовые канавки с правой и левой нарезкой относительно середины валика, при этом оси вращения каждой пары массажных валиков размещены на двуплечих качающихся рычагах на корпусе, что обеспечивает копирование кривизны позвоночника, при этом каретка является ложементом для пациента. Использовать такой массажер можно в клиниках, в реабилитационных центрах, в домашних условиях. Изобретение иллюстрируется чертежом, где на фиг.1 изображен общий вид массажера, на фиг.2 - вид А на фиг.1, на фиг.3 - положение массажных валиков на шейной (поясничной) впадине. Массажер состоит из корпуса 1, в котором установлена каретка 2, выполненная с возможностью возвратно-поступательного перемещения, посредством направляющих 3, установленных в роликах 4, приводимая в движение, например, отталкиванием ног пациента от пола. На корпусе 1 перпендикулярно оси устройства установлены с возможностью вращения массажные валики 5, выполненные с винтовыми канавками - с правой и левой нарезкой относительно середины валика (вид А), размещенные на двуплечих качающихся рычагах 6. На корпусе 1 установлены рукоятки направления 7, а также втулки, оси, крепежные детали (на чертеже не показаны). Ме ханизм массажера работает следующим образом. Пациент лежит тазом в сторону р укояток 7, держась за них руками, ноги полусогнутые в коленях опираются на пол. При сгибании ног каретка перемещается на ход и происходит качение спины пациента по массажным валикам 5. При прохождении валика 5 под спиной двуплечие рычаги 6, качаясь, устанавливают валики на разную высоту, копируя таким образом форму позвоночника. При выпрямлении ног до исходного (полусогнутого) положения происходит обратное действие. Для облегчения работы на массажере пациент может помогать себе руками, удерживаясь за рукоятки 7. Массажер содержит простые и технологичные комплектующие, изготовление его не требует специального сложного оборудования.
