Пристрій для масажу спини

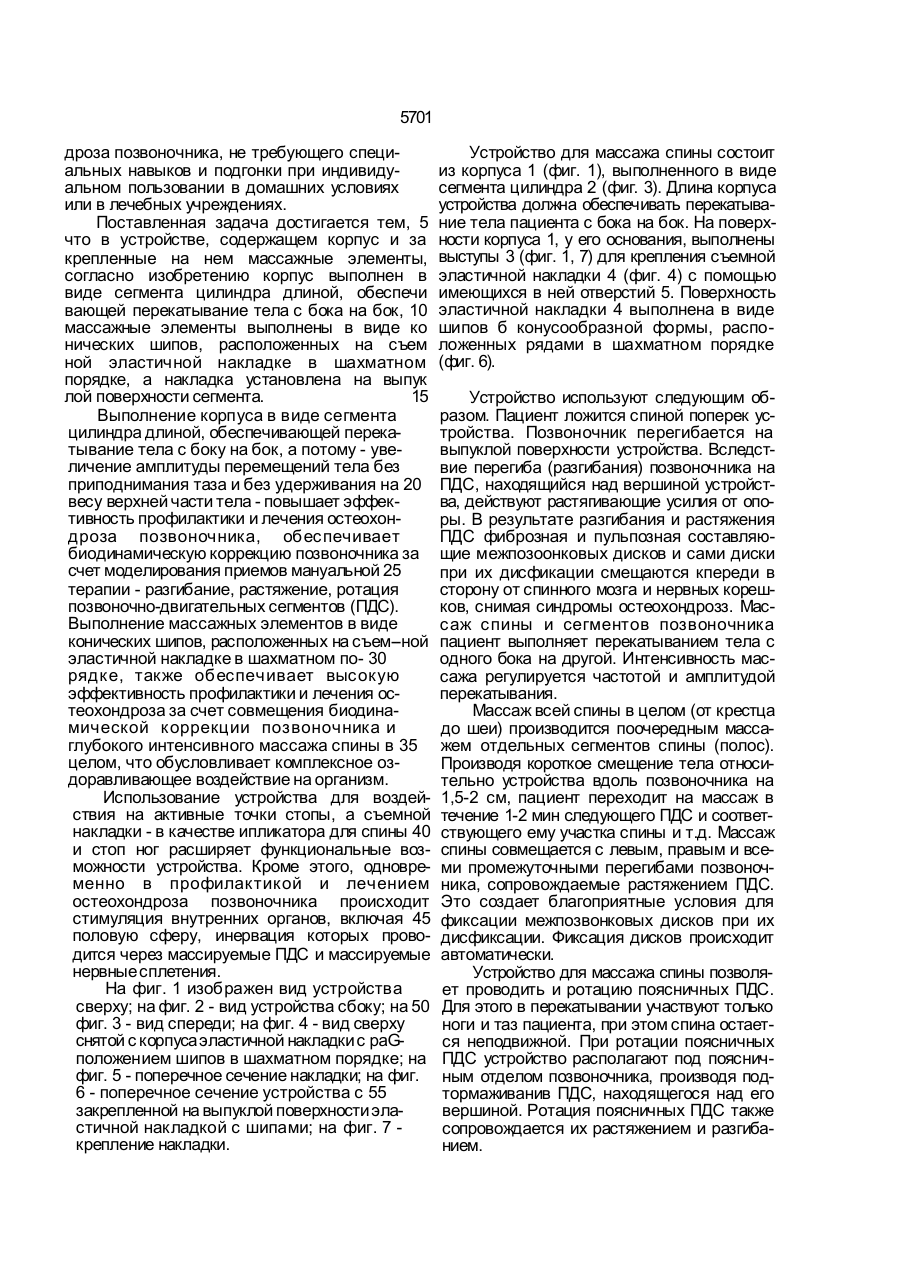

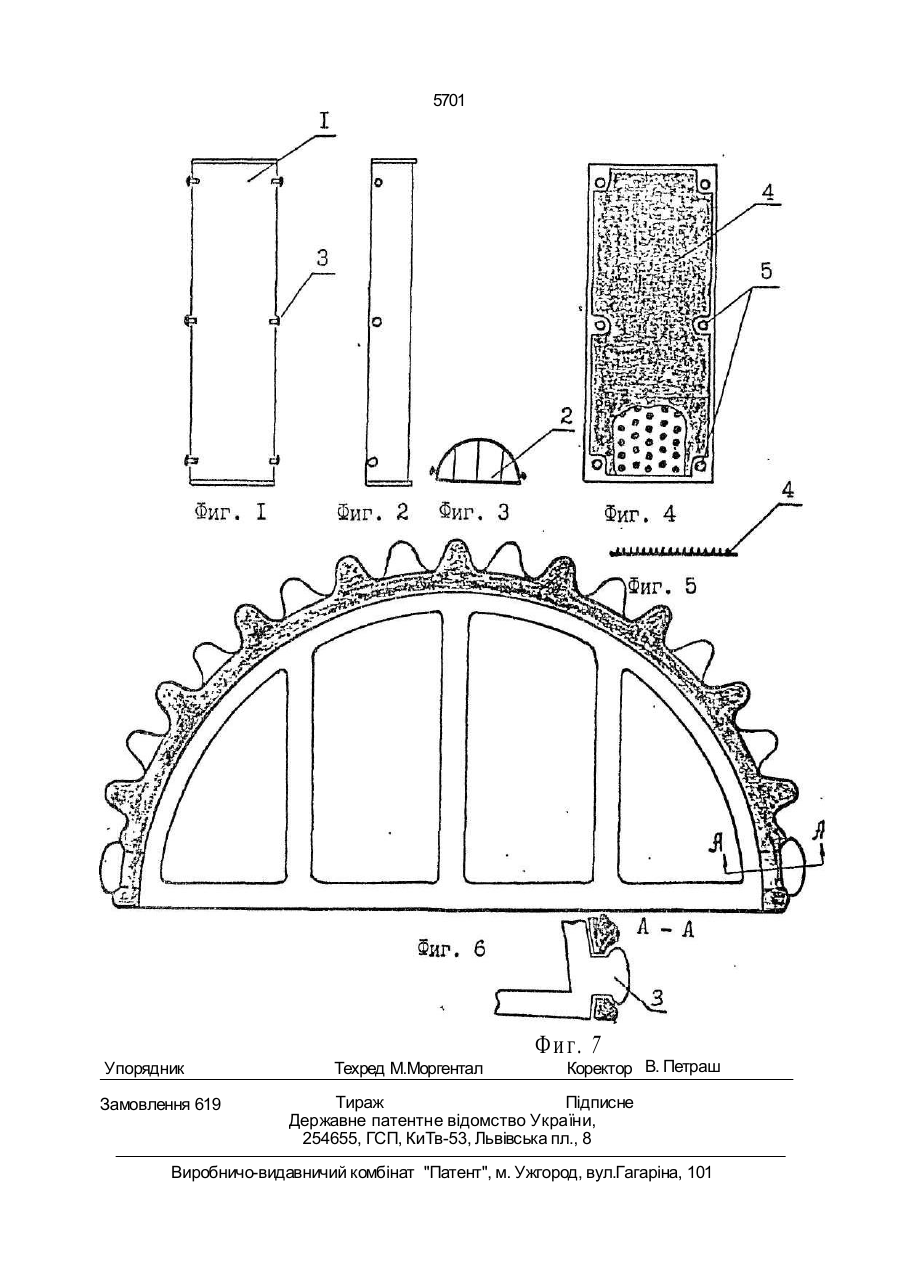

Устройство для массажа спины, содержащее корпус и закрепленные на нем массажные элементы, отличающееся тем, что корпус выполнен в виде сегмента цилиндра длиной, обеспечивающей перекатывание тела с бока на бок, массажные элементы выполнены в виде конических шипов, расположенных на съемной эластичной накладке в шахматном порядке, а накладка установлена на выпуклой поверхности сегмента. Изобретение относится к медицине, а именно к безмедикаментозным физиотерапевтическим методам профилактики и лечения остеохондроза позвоночника. Наиболее близким по технической сущности заявленному изобретению является устройство для массажа, предн азначенное для восстановления формы и функциональной реабилитации, а также для улучшения здоровья и позволяющее выполнять глубокий систематический массаж тела используяролики, специально подогнанные к морфологии различных частей тела человека [1]. Аппарат содержит корпус и закрепленные на нем массажные элементы, выполненные в виде сидящих на осях роликов. Корпус выполнен с возможностью установки роликов на требуемую высоту. При использовании известного устройства, например, при самомассаже поясничного отдела позвоночника, области таза и грудного отдела спины, а также голова и руки лежат на полу. Большая площадь контакта и вес этих частей тела оказывают значительное сопротивление продольному возвратно-поступательному перемещению (перекатыванию на роликах) тела относительно аппарата. Это вызывает дополнительные нагрузки на ноги и позвоночник. Свободное перемещение тела без значительных напряжений ног и позвоночника возможно лишь в пределах смещаемости кожи спины - 2-3 см. Увеличение амплитуды перемещения тела возможно только при поднимании таза и удержании на весу верхней части тела. Это, с одной стороны, устраняет разгибание позвоночника, а с другой требует значительных дополнительных напряжений мышц позвоночника и живота, при которых массаж позвоночника и спины становится неэффективным. Специальная подгонка роликов к морфологии различных частей спины при самомассаже требует многократного регулирования высоты роликов при массаже соответственно крестцового, поясничного и грудного отделов позвоночника. Таким образом, недостатком известного устройства является его недостаточная эффективность. В основу изобретения положена задача создания устройства повышающего эффективность профилактики и печен\ля остеохон 5701 дроза позвоночника, не требующего специальных навыков и подгонки при индивидуальном пользовании в домашних условиях или в лечебных учреждениях. Поставленная задача достигается тем, 5 что в устройстве, содержащем корпус и за крепленные на нем массажные элементы, согласно изобретению корпус выполнен в виде сегмента цилиндра длиной, обеспечи вающей перекатывание тела с бока на бок, 10 массажные элементы выполнены в виде ко нических шипов, расположенных на съем ной эластичной накладке в шахматном порядке, а накладка установлена на выпук лой поверхности сегмента. 15 Выполнение корпуса в виде сегмента цилиндра длиной, обеспечивающей перекатывание тела с боку на бок, а потому - увеличение амплитуды перемещений тела без приподнимания таза и без удерживания на 20 весу верхней части тела - повышает эффективность профилактики и лечения остеохондроза позвоночника, обеспечивает биодинамическую коррекцию позвоночника за счет моделирования приемов мануальной 25 терапии - разгибание, растяжение, ротация позвоночно-двигательных сегментов (ПДС). Выполнение массажных элементов в виде конических шипов, расположенных на съем--ной эластичной накладке в шахматном по- 30 рядке, также обеспечивает высокую эффективность профилактики и лечения остеохондроза за счет совмещения биодинамической коррекции позвоночника и глубокого интенсивного массажа спины в 35 целом, что обусловливает комплексное оздоравливающее воздействие на организм. Использование устройства для воздействия на активные точки стопы, а съемной накладки - в качестве ипликатора для спины 40 и стоп ног расширяет функциональные возможности устройства. Кроме этого, одновременно в профилактикой и лечением остеохондроза позвоночника происходит стимуляция внутренних органов, включая 45 половую сферу, инервация которых проводится через массируемые ПДС и массируемые нервные сплетения. На фиг. 1 изображен вид устройства сверху; на фиг. 2 - вид устройства сбоку; на 50 фиг. 3 - вид спереди; на фиг. 4 - вид сверху снятой с корпуса эластичной накладки с paGположением шипов в шахматном порядке; на фиг. 5 - поперечное сечение накладки; на фиг. 6 - поперечное сечение устройства с 55 закрепленной на выпуклой поверхности эластичной накладкой с шипами; на фиг. 7 крепление накладки. Устройство для массажа спины состоит из корпуса 1 (фиг. 1), выполненного в виде сегмента цилиндра 2 (фиг. 3). Длина корпуса устройства должна обеспечивать перекатывание тела пациента с бока на бок. На поверхности корпуса 1, у его основания, выполнены выступы 3 (фиг. 1, 7) для крепления съемной эластичной накладки 4 (фиг. 4) с помощью имеющихся в ней отверстий 5. Поверхность эластичной накладки 4 выполнена в виде шипов б конусообразной формы, расположенных рядами в шахматном порядке (фиг. 6). Устройство используют следующим образом. Пациент ложится спиной поперек устройства. Позвоночник перегибается на выпуклой поверхности устройства. Вследствие перегиба (разгибания) позвоночника на ПДС, находящийся над вершиной устройства, действуют растягивающие усилия от опоры. В результате разгибания и растяжения ПДС фиброзная и пульпозная составляющие межпозоонковых дисков и сами диски при их дисфикации смещаются кпереди в сторону от спинного мозга и нервных корешков, снимая синдромы остеохондрозз. Массаж спины и сегментов позвоночника пациент выполняет перекатыванием тела с одного бока на другой. Интенсивность массажа регулируется частотой и амплитудой перекатывания. Массаж всей спины в целом (от крестца до шеи) производится поочередным массажем отдельных сегментов спины (полос). Производя короткое смещение тела относительно устройства вдоль позвоночника на 1,5-2 см, пациент переходит на массаж в течение 1-2 мин следующего ПДС и соответствующего ему участка спины и т.д. Массаж спины совмещается с левым, правым и всеми промежуточными перегибами позвоночника, сопровождаемые растяжением ПДС. Это создает благоприятные условия для фиксации межпозвонковых дисков при их дисфиксации. Фиксация дисков происходит автоматически. Устройство для массажа спины позволяет проводить и ротацию поясничных ПДС. Для этого в перекатывании участвуют только ноги и таз пациента, при этом спина остается неподвижной. При ротации поясничных ПДС устройство располагают под поясничным отделом позвоночника, производя подтормаживанив ПДС, находящегося над его вершиной. Ротация поясничных ПДС также сопровождается их растяжением и разгибанием. 5701 Ф и г. 7 Упорядник Замовлення 619 Техред М.Моргентал Коректор В. Петраш Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
