Пристрій для вимірювання та реєстрації температури “термотестер”

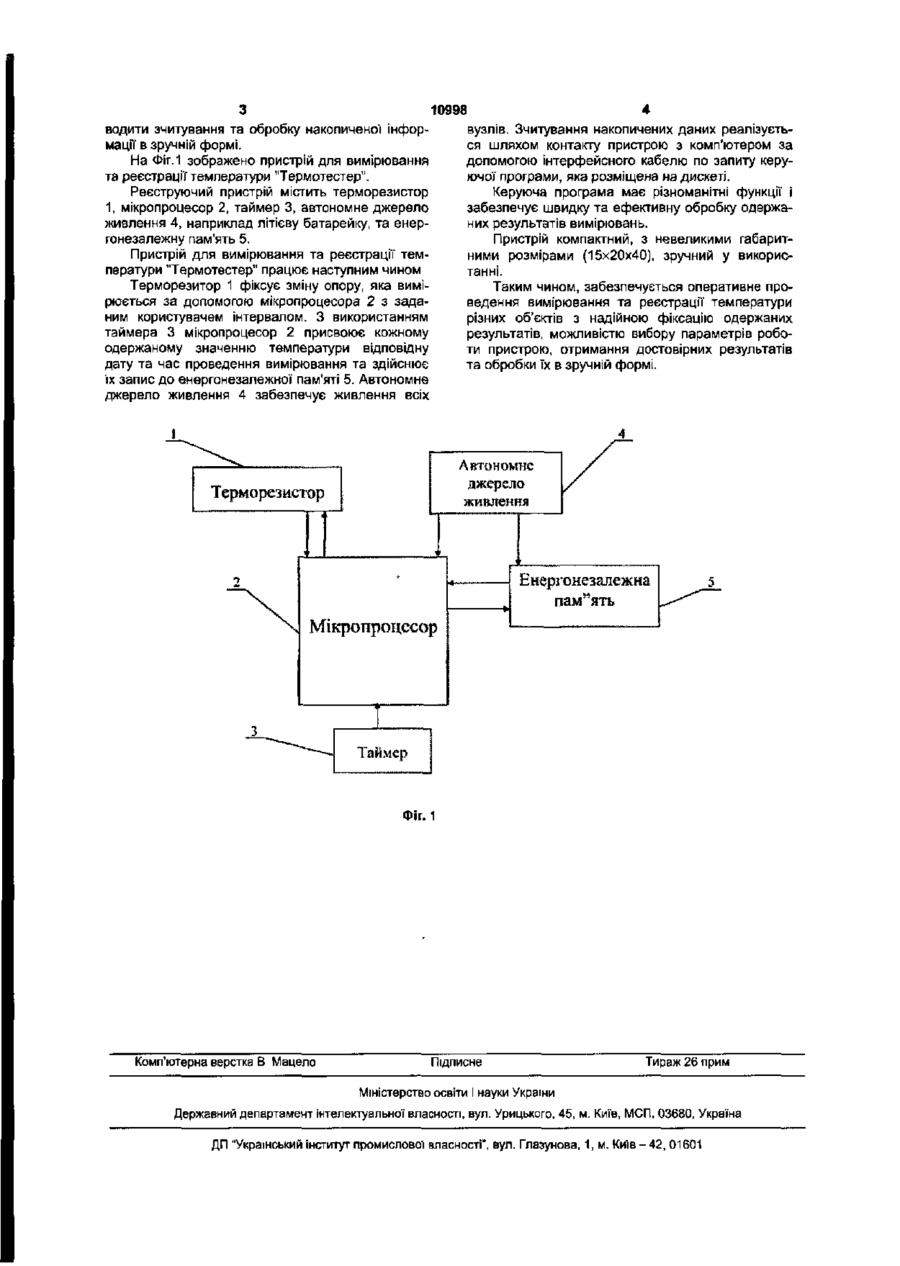

Пристрій для вимірювання та реєстрації температури, що містить терморезистор, джерело живлення, який відрізняється тим, що вимірювання та реєстрація температури здійснюються за допомогою мікропроцесора, результати вимірювання фіксуються в ене pro незалежній пам'яті, а джерело живлення є автономним, оснащеним таймером, а для задавання параметрів роботи та зчитування результатів використовується керуюча програма, яка розміщена на дискеті Корисна модель відноситься до термометрії і може бути використана для вимірювання, цифрової реєстрації та контролю динаміки змін температури стаціонарних та рухливих об'єктів в харчовій та переробній промисловості, медицині, ветеринарії, бютехнології, сільському господарстві, метеорології, комунальному господарстві, спорті та наукових дослідженнях. Відомий самопишучий прилад реєстрації температури [Термограф типа М-16М самопишущий // Приборы и средства автоматизации: Отраслевой каталог - М , 1999. - с.72], який складається з власне приладу для реєстрації температури, блоку живлення від акумуляторної батареї, блоку живлення від джерела змінного струму напругою 220В, частотою 50Гц та механізму для збирання діаграмної стрічки. Вимірювання та реєстрація температури здійснюється за допомогою терморезистора, підсилювача, вимірювального механізму, пишучого пристрою, діаграмної стрічки, механізму для протягування стрічки. Діапазон реєстрації температури -1О...+5О°С та -40 +50°С. Прилад має габаритні розміри 330x145x255 та масу 3,5кг. Недоліками даного приладу є значні габаритні розміри, незручність в експлуатації та обробці даних, використання лише в стаціонарних умовах, імовірність спотворення інформації, обмежені можливості та функції. В основі корисної моделі поставлена задача створення пристрою для вимірювання та реєстрації температури "Термотестер", який забезпечує оперативне визначення та реєстрацію температу ри, надійну фіксацію одержаних даних, автономність та можливість застосування в нестаціонарних умовах і для різних об'єктів, достовірність записаної інформації, компактного та зручного в експлуатації', з широкими можливостями вибору параметрів, режимів роботи та обробки одержаних результатів. Поставлена задача досягається тим, що запропонований пристрій містить терморезистор та джерело живлення Згідно корисної моделі, вимірювання та реєстрація температури здійснюються за допомогою мікропроцесора, результати вимірювання фіксуються в ене pro незалежні й пам'яті, а джерело живлення є автономним, оснащений таймером, а для задавання параметрів роботи та зчитування результатів використовується керуюча програма, яка розміщена на дискеті. Причинно-наслІдковий зв'язок між запропонованими ознаками І очікуваним результатом буде в наступному. Використання мікропроцесора забезпечує оперативне вимірювання температури з заданим інтервалом часу, запис одержаних даних до енергонезалежної пам'яті та передачу інформації до комп'ютера для подальшої обробки. Наявність енергонезалежної пам'яті дозволяє накопичувати та надійно зберігати одержані результати Застосування автономного джерела живлення дає можливість використовувати пристрій в нестаціонарних умовах і для різних об'єктів, в тому числі рухливих. Використання таймера забезпечує достовірність одержаних результатів. Застосування керуючої програми, яка розміщена на дискеті, дає можливість користувачу про 00 о 10998 водити зчитування та обробку накопиченої інформації' в зручній формі. На Фіг.1 зображено пристрій для вимірювання та реєстрації температури "Термотестер". Реєструючий пристрій містить терморезистор 1, мікропроцесор 2, таймер 3, автономне джерело живлення 4, наприклад літієву батарейку, та енергонезалежну пам'ять 5. Пристрій для вимірювання та реєстрації температури "Термотестер" працює наступним чином Терморезитор 1 фіксує зміну опору, яка вимірюється за допомогою мікропроцесора 2 з заданим користувачем інтервалом. З використанням таймера 3 мікропроцесор 2 присвоює кожному одержаному значенню температури відповідну дату та час проведення вимірювання та здійснює їх запис до енергонезалежної пам'яті 5. Автономне джерело живлення 4 забезпечує живлення всіх вузлів. Зчитування накопичених даних реалізується шляхом контакту пристрою з комп'ютером за допомогою інтерфейсного кабелю по запиту керуючої програми, яка розміщена на дискеті. Керуюча програма має різноманітні функції і забезпечує швидку та ефективну обробку одержаних результатів вимірювань. Пристрій компактний, з невеликими габаритними розмірами (15x20x40), зручний у використанні. Таким чином, забезпечується оперативне проведення вимірювання та реєстрації температури різних об'єктів з надійною фіксацію одержаних результатів, можливістю вибору параметрів роботи пристрою, отримання достовірних результатів та обробки їх в зручній формі. Автономне джерело живлення Терморезистор Е нергонезалежна пам"ять Мікропроцесор Таймер Фіг. 1 Комп'ютерна верстка В Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
