Пристрій для проведення спостережень за посуваннями гірських порід

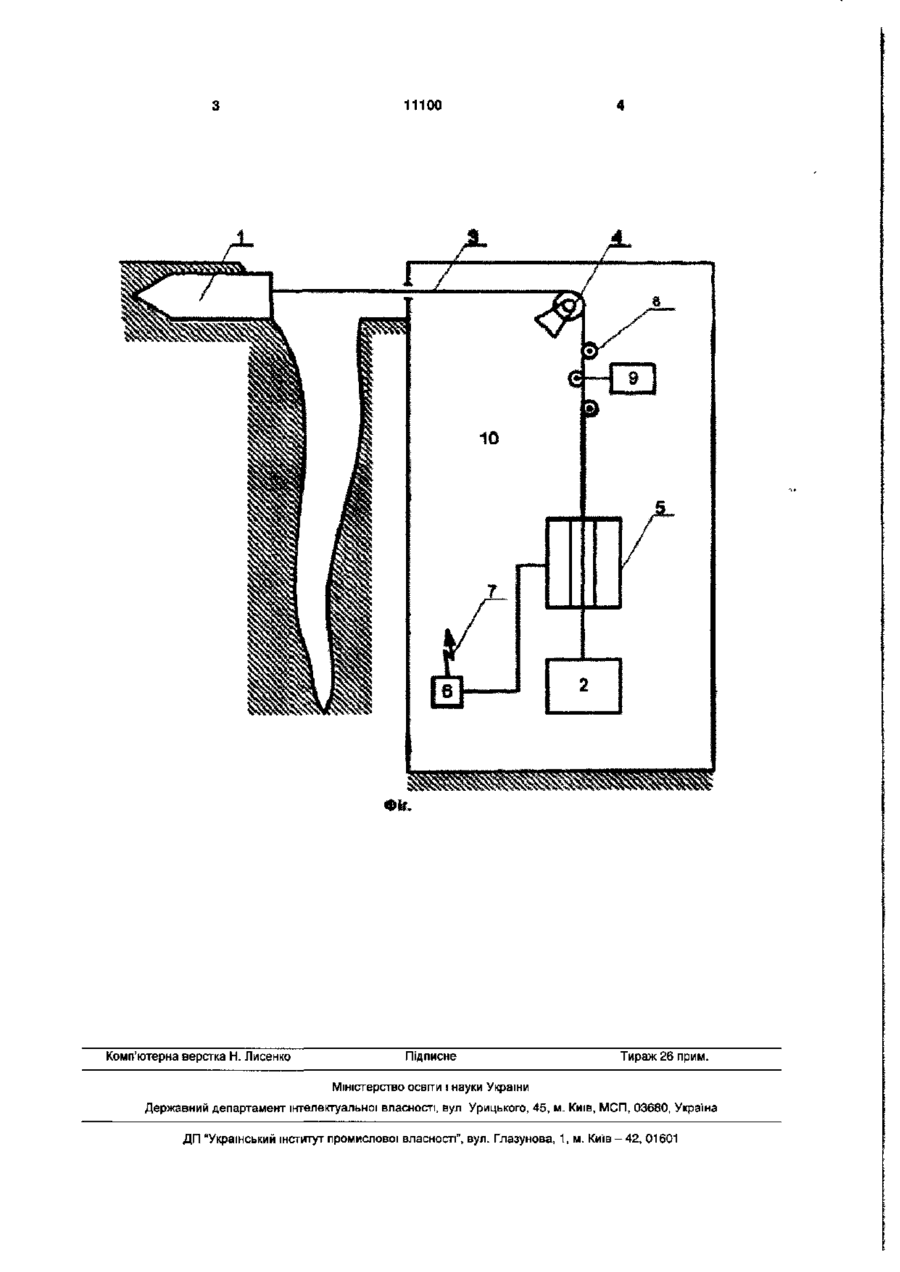

Пристрій для проведення спостережень за посуваннями гірських порід, що містить чутливий елемент (репер), передавальний механізм (вантаж, дріт, блок) і вимірювальний прилад (перетворювач переміщення в електричний сигнал, контролер), який відрізняється тим, що у пристрій установлений механізм впливу на дріт, який діючи по команді контролера, викликає переміщення дроту й вантажу на певну величину, імітуючи роботу пристрою. Корисна модель відноситься до галузі приладобудування, а більш конкретно до маркшейдерських інструментів, призначених для проведення спостережень за посуваннями гірських порід і земної поверхні. Відомий пристрій дистанційного контролю стійкості товщі гірських пород над карстовою порожниною [А.С. 468086 СРСР]. Пристрій містить чутливі елементи (глибинні репери), передавальні механізми (дроту, вантажі) і вимірювальний прилад (переривники електричних сигналів, блоки пам'яті, шифратор, блок виконавчих реле). Недоліком пристрою є низькі функціональні можливості, пов'язані з неможливістю перевірки працездатності безпосередньо в режимі спостереження. Завдання корисної моделі - розширення функціональних можливостей. Поставлене завдання досягається тим, що в пристрій установлений механізм впливу на дріт, який діючи по команді контролера, викликає переміщення дроту й вантажу на певну величину, імітуючи роботу пристрою в цілому. Застосування пристрою для спостереження за зрушенням земної поверхні (розвитком тріщини) показано на Фіг. Пристрій передбачає чутливий елемент (репер 1), передавальний механізм (вантаж 2, дріт З, блок 4) і вимірювальний прилад (перетворювач переміщення в електричний сигнал 5, контролер 6, що має можливість за радіоканалом 7 передавати інформацію), а також механізм впливу на дріт (система блоків 8 і електромагніт з роликом 9). Ван таж 2, блок 4, і вимірювальний прилад і механізм впливу змонтовані в корпусі 10. Пристрій працює в такий спосіб: Режим "Установка". Репер 1 закріплений на одній стороні тріщини. Корпус 10 - на іншій стороні. Дріт 3, що з'єднує репера 1 з вантажем 2, заведена через блок 4 і систему блоків 8, а також пропускається через перетворювач 5. Дріт 3 - у натягнутому стані. Пристрій переходить у режим "Очікування". При зсуву земної поверхні відбудеться переміщення дроту й вантажу. Від перетворювача 5 інформація про величину й напрямок переміщення надходить у контролер 6. У контролері відбувається збір, зберігання й обробка інформації. Якщо величина сигналу перевищить граничне значення, закладене в контролері, інформація про це передається (наприклад, радіоканалом 7) на пульт спостереження. Пристрій переходить у режим "Очікування" t готове контролювати нове переміщення. Режим "Тест" працює по команді контролера. При цьому електромагніт 8 притягаючи ролик, поміщений між системою блоків 9, переміщає дріт 3 і вантаж 2. на певну величину, імітуючи переміщення поверхні. При відключенні електромагніта 9, дріт і вантаж повернуться у вихідний стан. Контролер 6 одержує інформацію про величину й напрямок переміщень, аналізує м, та виконує висновок про працездатність пристрою. Таким чином, можна сказати про виконання завдання корисної моделі - розширенні функціональних можливостей пристрою. о о 11100 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
