Латексна композиція для одержання піногуми

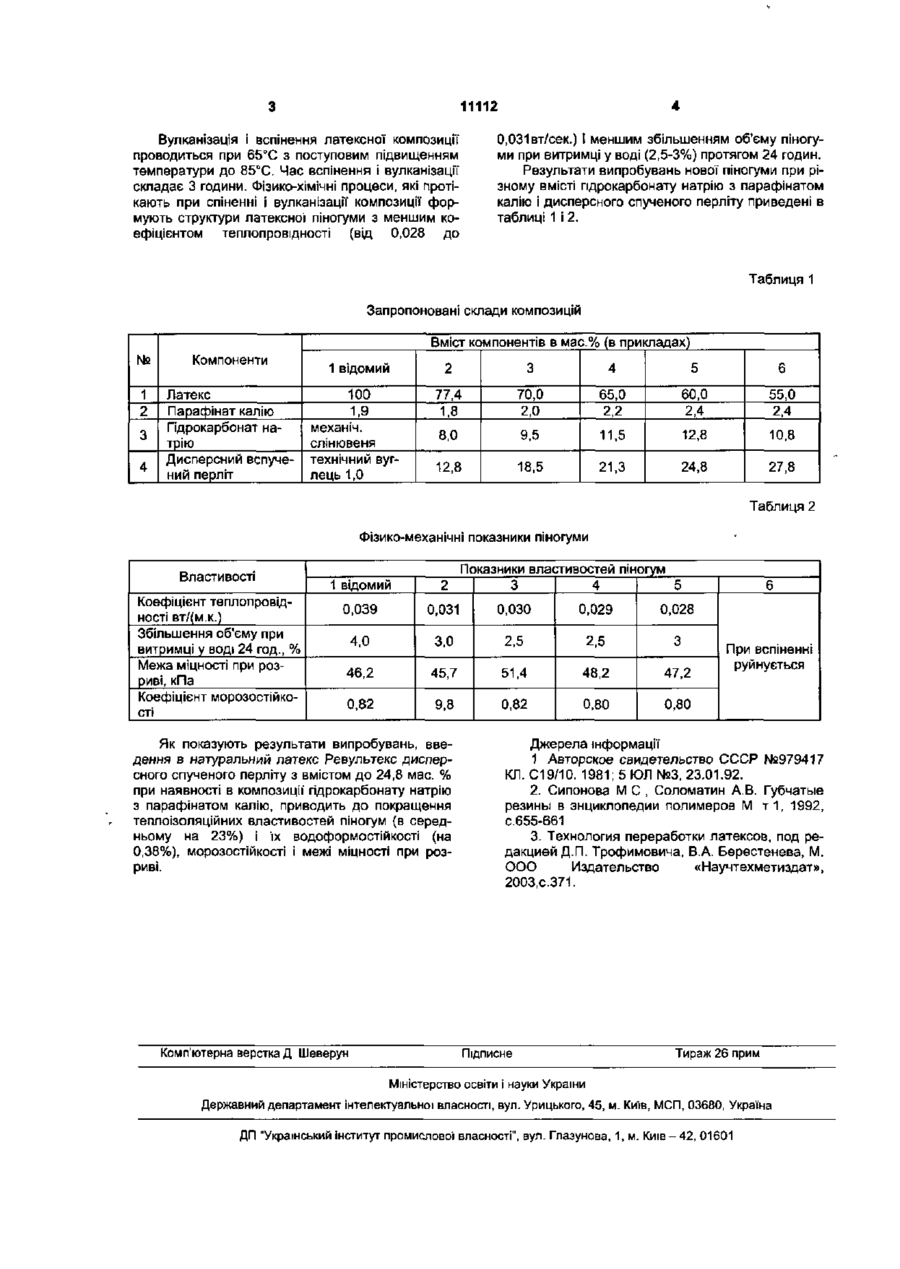

Латексна композиція для одержання піногуми, що містить натуральний латекс Ревультекс, яка відрізняється тим, що як спінювач містить суміш гідрокислого карбонату натрію з парафінатом калію і дисперсного спученого перліту при наступному співвідношенні компонентів, мас. %• натуральний латекс Ревультекс 77,4-60,0 парафінат калію 1,8-2,4 гідрокарбонат натрію 8,0-12,0 дисперсний спучений перліт 12,8-24,8. Корисна модель відноситься до гумової' промисловості і може бути використана при виготовленні латексної композиції для піногуми, призначеної для ущільнення стиків стінових металічних конструкцій, для теплоізоляції стін в будівельних спорудах, теплоізоляції трубопроводів [1-3]. Рецептура відомого винаходу слідуюча [1] (в мас.ч. на суху речовину): 1 Латекс натурального каучука 70-20 2 Латекс бутадистирольного каучука 25-80 3 Парафінат калія 1,9-2,5 4 Сірка 1,9-2,2 5 Оксид цинка 3,7475 „ Цинкова сіль 20,7-0,8 меркаптобензтиалола збільшення об'єму піногуми при витримці у воді 24 години складає 3-4% а також мають незадовільну теплопровідність, - коефіцієнт теплопровідності складає 0,039вт/(м.к.), що не забезпечує ефективного теплозахисту будівельних споруд. Найбільш близькою по технічній суті виступає латексна композиція для піногуми [1]. Окрім вказаних вище недоліків необхідно вказати на багатокомпонентність цієї композиції, яка містить 17 компонентів, що є суттєвим недоліком при її виробництві. В перевагу цьому запропонована композиція для піногуми, яка містить тільки 4 компоненти. В основу запропонованої корисної моделі поставлена задача створення теплоізоляційної водоформостій кої піногуми з покращеними теплоізоляційними властивостями, при одночасному зберіганні показників морозостійкості і межі МІЦНОСТІ при розриві Поставлена задача досягається тим, що композиція містить натуральний латекс Ревультекс, парафінат калію, гідрокарбонат натрію і спучений дисперсний перліт при наступному співвідношенні компонентів мас, %: 1 Натуральний латекс Ревультекс 77,4-60 2 Парафінат калію 1,8-2,4 3 Гідрокарбонат натрію 8,0-12,0 4 Дисперсний спучений перліт 12,8-24,8 Для реалізації поставленої задачі композицію готують слідуючим чином, в латекс вводять парафінат калію і гідрокарбонат натрію при перемішуванні В процесі гомогенізації латексної системи поступово вводять при перемішуванні спучений перліт їх максимального вмісту. 7 8 9 Диетилдитиокарбонат цинка Фенил-2-нафтиламін Дефинилгуанідин Динатрієва сіль дифенилметан10 сульфокислоти 11 Масло 12 Технічний вуглець ДГ-100 13 Церезин 14 Стеарат триетаноламіна 15 Кремнефтористий натрій 0,7-0,8 0,4-1,0 0,5-1,2 0,9-1,1 1,5-8,0 0,3-1,0 2,5-8,0 0,25-0,8 2,5-3,5 0,2516 Бентинитова глина 0,98 17 Сульфат амонію 0,5-0,68 Піна утворюється механічним способом [1,3], вулканізацією сіркою при 130-140°С. Недолік Існуючих композиційних складів полягає в тому, що одержані з їх використанням піноматеріали мають недостатню водоформостійкість, CM 11112 0,031 вт/сек.) І меншим збільшенням об'єму піногуми при витримці у воді (2,5-3%) протягом 24 годин. Результати випробувань нової піногуми при різному вмісті гідрокарбонату натрію з парафінатом калію і дисперсного спученого перліту приведені в таблиці 1 і 2. Вулканізація і вспінення латексної композиції проводиться при 65°С з поступовим підвищенням температури до 85°С. Час вспінення і вулканізацГі" складає 3 години. Фізико-хімічні процеси, які протікають при спіненні і вулканізації композиції формують структури латексної піногуми з меншим коефіцієнтом теплопровідності (від 0,028 до Таблиця 1 Запропоновані склади композицій Вміст компонентів в мас.% (в прикладах) № Компоненти 1 2 Латекс Парафінат калію Гідрокарбонат натрію Дисперсний вспучений перліт 3 4 1 відомий 2 3 4 5 6 100 77,4 1,8 70,0 2,0 65,0 2,2 60,0 2,4 55,0 2,4 8,0 9,5 11,5 12,8 10,8 12,8 18,5 21,3 24,8 27,8 1,9 механіч. слінювеня технічний вуглець 1,0 Таблиця 2 Фізико-механічні показники піногуми Властивості Коефіцієнт теплопровідності вт/(м.к.) Збільшення об'єму при витримці у воді 24 год., % Межа міцності при розриві, кПа Коефіцієнт морозостійкості Показники властивостей піногум 3 4 5 1 відомий 2 0,039 0,031 0,030 0,029 0,028 4,0 3,0 2,5 2,5 3 46,2 45,7 51,4 48,2 47,2 0,82 9,8 0,82 0,80 0,80 Як показують результати випробувань, введення в натуральний латекс Ревультекс дисперсного спученого перліту з вмістом до 24,8 мас. % при наявності в композиції гідрокарбонату натрію з парафінатом калію, приводить до покращення теплоізоляційних властивостей піногум (в середньому на 23%) і їх водоформостійкості (на 0,38%), морозостійкості і межі міцності при розриві. Комп'ютерна верстка Д Шеверун 6 При вспіненні руйнується Джерела інформації 1 Авторское свидетельство СССР №979417 КЛ. С19/10. 1981; 5 ЮЛ №3, 23.01.92. 2. Сипонова М С , Соломатин А.В. Губчатые резины в энциклопедии полимеров М т 1, 1992, с.655-661 3. Технология переработки латексов, под редакцией Д.П. Трофимовича, В.А. Берестенева, М. ООО Издательство «Научтехметиздат», 2003.С.371. Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
