Композиція для одержання латексної піни

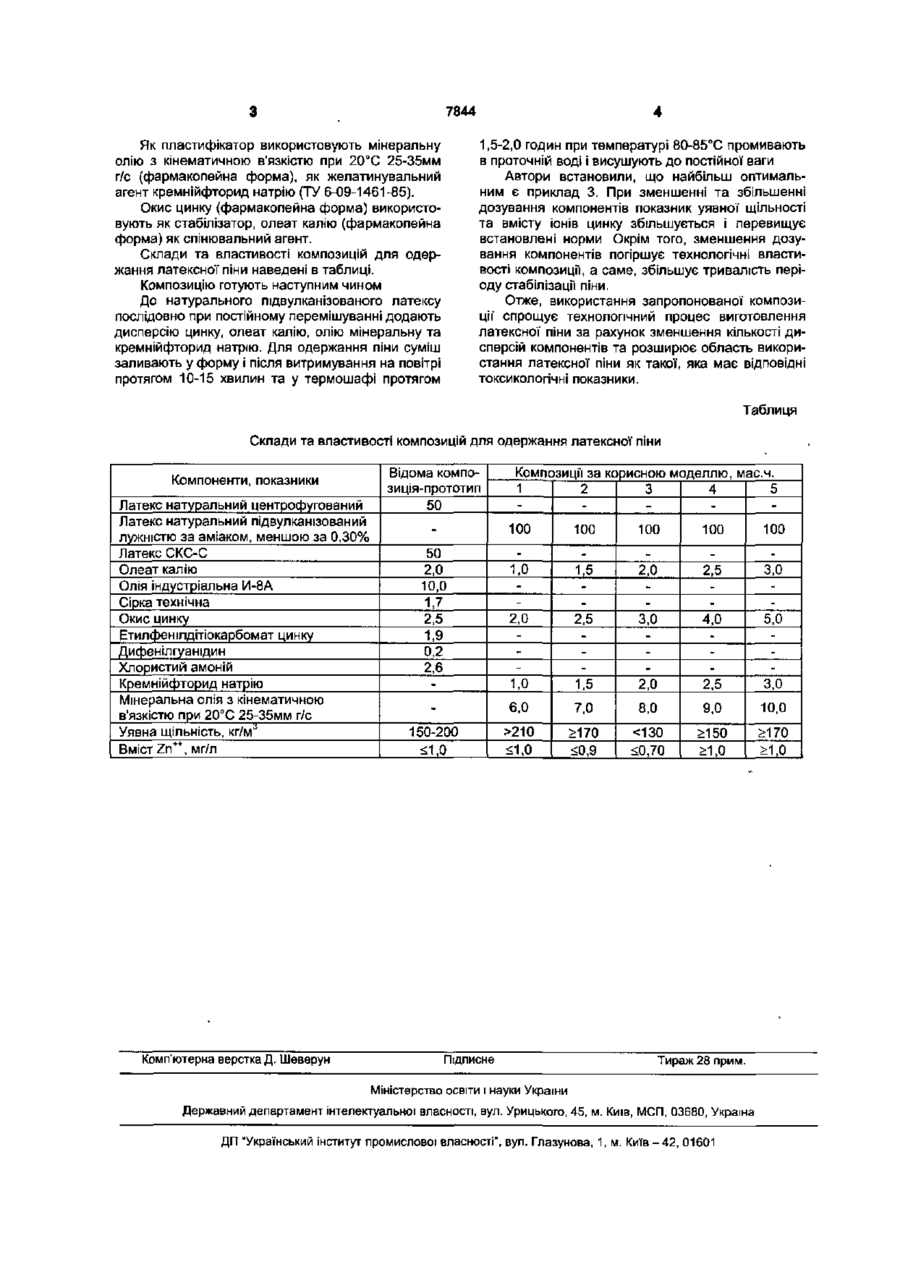

Композиція для одержання латексної піни, яка містить латексну основу, пластифікатор, окис цинку, олеат калію та желатинувальний агент, яка відрізняється тим, що як латексну основу вона містить латекс натуральний підвулканізований з лужністю за аміаком меншою за 0,30 %, як пластифікатор - мінеральну олію з кінематичною в'язкістю при 20°С 25-35 мм г/с, як желатинувальний агент - кремнієфторид натрію при такому співвідношенні компонентів, мас. ч.: суха речовина латексу 100 пластифікатор 7-9 окис цинку 2,5-4 олеат калію 1,5- 2,5 желатинувальний агент 1,5- 2,5. Корисна модель відноситься до гумової промисловості, зокрема до композицій для одержання чарункових матеріалів, які можуть експлуатуватися в умовах багатократного стискування в повітряному середовищі і в контакті з шкіряним покривом людини, наприклад, у вигляді косметичних подушечок (епонжів). Найбільш близькою за складом до композиції, що заявляється, та вибраною за прототип є композиція для одержання латексної піни, яка відповідає санітарно-гігієнічним вимогам і яка містить латекс натуральний центрофугований та латекс СКС-С як латексну основу, олію індустріальну як пластифікатор, окис цинку як стабілізатор, олеат калію як спінювальний агент, хлористий амоній як желатинувальний агент, етилфенілдітіокарбомат цинку, сірку та дифенілгуанідін як вулканізувальну групу [див. Каталог рецептур резин медицинского назначения. М., НИИР, 1991]. Недоліком відомої композиції є те, що вона містить велику кількість цинковмістких компонентів, що призводить до міграції іонів цинку, а також введення великої' кількості компонентів затрудняє технологію її виготовлення. В основу корисної моделі поставлено задачу удосконалення композиції для одержання латексної піни шляхом зміни складу та вмісту її компонентів, завдяки чому зменшується вміст іонів цинку в композиції та спрощується технологія її виготовлення. Поставлена задача вирішується тим, що в композиції для одержання латексної' піни, яка містить латексну основу, пластифікатор, окис цинку, олеат калію та желатинувальний агент, згідно корисної моделі, як латексну основу використовують латекс натуральний підвулканізований з лужністю за аміаком меншою за 0,30%, як пластифікатор мінеральну олію з кінематичною в'язкістю при 20°С 25-35мм г/с, як желатинувальний агент кремнійфторид натрію при такому співвідношенні компонентів, мас.ч.: суха речовина латексу 100 пластифікатор 7-9 окис цинку 2,5-4 олеат калію 1,5-2,5 желатинувальний агент 1,5-2,5 Суть корисної моделі полягає в тому, що використання в композиції латексу натурального підвулканізованого дозволяє відмовитись від використання в 'її складі вулканізувально'і групи, внаслідок чого зменшується вміст іонів цинку в композиції та кількість ланок в технологічному процесі її виготовлення. Використання мінеральної олії з кінематичною в'язкістю при 20°С 25-35мм г/с дозволяє одержати стійку піну, а використання кремнійфторида натрію забезпечити необхідну уявну щільність. Роль компонентів латексної піни така. Латекс натуральний підвулканізований (ISO2004-89) - використовують як латексну основу t 00 7844 Як пластифікатор використовують мінеральну олію з кінематичною в'язкістю при 20°С 25-35мм г/с (фармакопейна форма), як желатинувальний агент кремнійфторид натрію (ТУ 6-09-1461-85). Окис цинку (фармакопейна форма) використовують як стабілізатор, олеат калію (фармакопейна форма) як спінювальний агент. Склади та властивості композицій для одержання латексної піни наведені в таблиці. Композицію готують наступним чином До натурального підвулканізованого латексу послідовно при постійному перемішуванні додають дисперсію цинку, олеат калію, олію мінеральну та кремнійфторид натрію. Для одержання піни суміш заливають у форму і після витримування на повітрі протягом 10-15 хвилин та у термошафі протягом 1,5-2,0 годин при температурі 80-85°С промивають в проточній воді і висушують до постійної ваги Автори встановили, що найбільш оптимальним є приклад 3. При зменшенні та збільшенні дозування компонентів показник уявної щільності та вмісту іонів цинку збільшується і перевищує встановлені норми Окрім того, зменшення дозування компонентів погіршує технологічні властивості композиції, а саме, збільшує тривалість періоду стабілізації піни. Отже, використання запропонованої композиції' спрощує технологічний процес виготовлення латексної піни за рахунок зменшення кількості дисперсій компонентів та розширює область використання латексної піни як такої, яка має відповідні токсикологічні показники. Таблиця Склади та властивості композицій для одержання латексної піни Компоненти, показники Латекс натуральний центрофугований Латекс натуральний під вулканізований лужністю за аміаком, меншою за 0,30% Латекс СКС-С Олеат калію Олія індустріальна И-8А Сірка технічна Окис цинку Етилфенілдітіокарбомат цинку Дифеніл гуанідин Хлористий амоній Кремнійфторид натрію Мінеральна олія з кінематичною в'язкістю при 20°С 25-35мм г/с Уявна щільність, кг/м"5 Вміст Zn + + , мг/л Комп'ютерна верстка Д. Шеверун Відома композиція-прототип 50 Композиції за корисною моделлю, мас.ч. 1 2 5 3 4 _ 100 100 100 100 100 50 2,0 10,0 1,7 2,5 1,9 0,2 2,6 1,0 2,0 1,0 1,5 2,5 1,5 2,0 3,0 2,0 2,5 4,0 2,5 3,0 5,0 3,0 6,0 7,0 8,0 9,0 10,0 150-200 210 170 170 >1,0 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
