Електромагнитний сепаратор

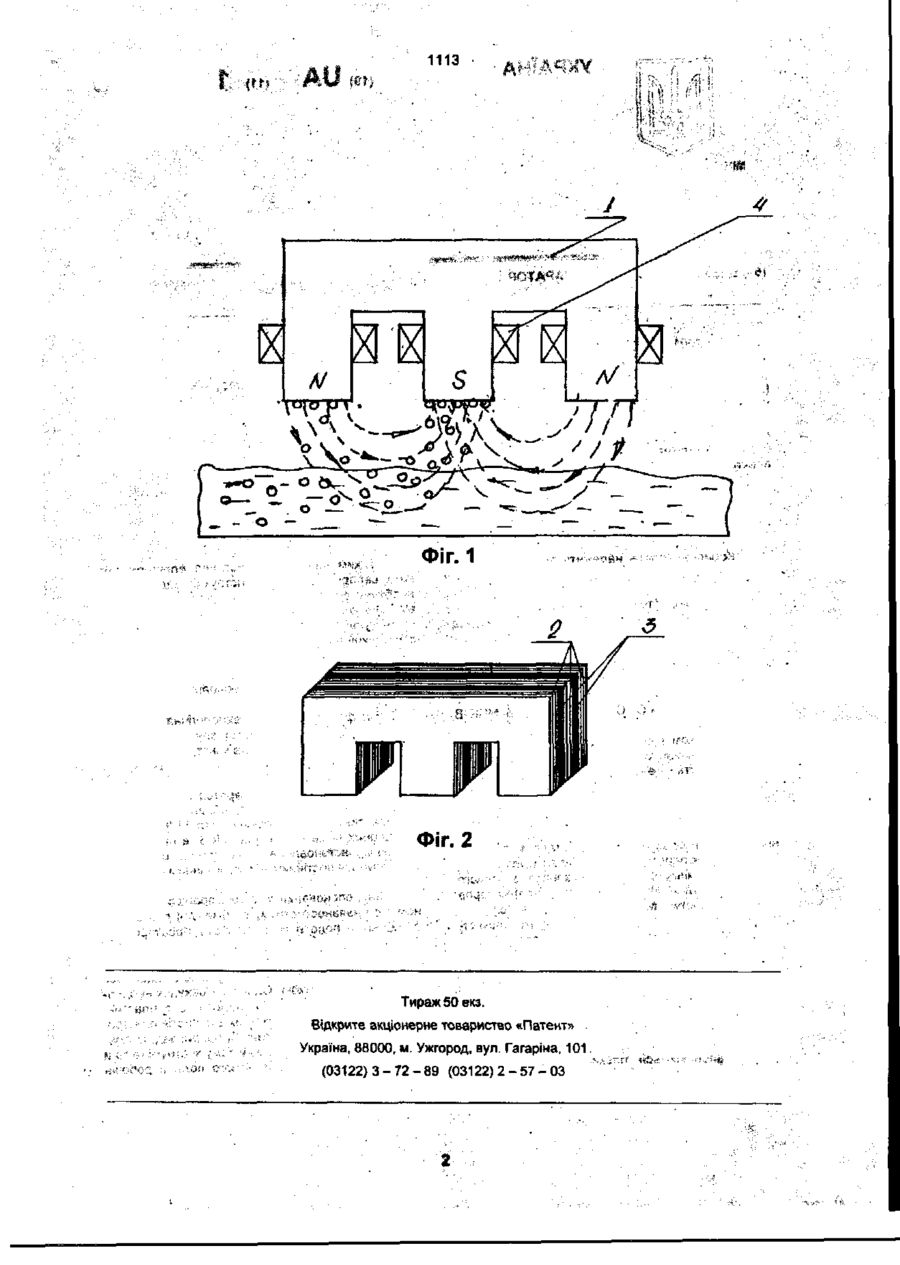

УКРАЇНА (19) UA 1113 (із, U (51) 7 B03C1/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ЕЛЕКТРОМАГНІТНИЙ СЕПАРАТОР (21)2001031637 (22) 12.03.2001 (24)17.12.2001 (46) 17 12.2001. Бюл. № 11, 2001 р. (72) Просвірнін Віктор * Іванович, Хассзй Дмитро Віталійович, Кузнецов Ілля Олегович (73) ТАВРІЙСЬКА ДЕРЖАВНА АГРОТЕХНІЧНА АКАДЕМІЯ (57)1. Електромагнітний сепаратор, який містить електромагнітну систему, що складається з об мотки постійного або перемінного струму, магнітопроводу, який відрізняється тим, що пластини магнітопроводу із електротехнічної сталі зібрані поперемінно з пластинами із діелектричного матеріалу. 2. Електромагнітний сепаратор за п. 1, який відрізняється тим, що зовнішні пластини встановлюються тільки з феромагнітного матеріалу. Корисна модель належить до галузі сільського господарства, призначена для очищення сипучих матеріалів, наприклад зерна і зернових су-, мішей, які використовуються в кормоприготуванні та харчових галузях народного господарства, від феромагнітних тіл. Відомі конструкції електромагнітних сепараторів для вилучення феромагнітних тіл (ФМТ) Із сипучих матеріалів містять систему електромагнітів, встановлених в різних зонах матеріалу, що транспортується (А.С. СССР № 1260025 МПК В 03С1/02, 1986). Недопіком відомих конструкцій є значні капітальні та експлуатаційні витрати через велику металомісткість та енергомісткість. Найбільш близьким технічним рішенням, вибраним як прототип, є електромагнітний сепаратор, який містить електромагнітну систему, що складається з: магнітопроводу (виконаний з Ш-подібних пластин електротехнічної сталі з лакоаою ізоляцією між пластинами) та обмотки для постійного й перемінного струму (виконана з мідного дроту) (Ермолин Н.П. Расчет трансформаторов малой мощности. - М.: Энергия, 1969. - 192с). Однак цей пристрій має більшу металомісткість та значне споживання електроенергії. В основу корисної моделі поставлене завдання удосконалення електромагнітного сепаратора, в магнітопроводі якого використовуються пластини із немагнітного матеріалу, наприклад, гуми, текстоліту або гетенакса, розташовані поперемінно з пластинами із електротехнічної сталі. Також відповідно до корисної моделі зовнішні пластини встановлюються тільки з електротехнічної сталі. Таким чином, використання електромагнітного сепаратора такої конструкції задовольнить необхідні вимоги технологічного процесу, знизить відповідно металовитрати-і споживання електричної енергії, а також застосування запропонованої конструкції магнітопроводу 1 електромагнітного сепаратора дозволить знизити кашталовитрати на 40 % (у зниженні металомісткості та енергомісткості) зі збільшенням якості сепарації зернових сумішей. На фіг. 1 зображена технологічна схема вилучення ФМТ із сипучого матеріалу. На фіг. 2 представлена конструктивна схема магнітопроводу. Електромагнітний сепаратор складається із секційного магнітопроводу 1, зібраного з Ш-подІбних пластин 2 електротехнічної сталі і "баластних" Ш-подібних немагнітних пластин 3; в пазах магнітопроводу встановлена та закріплена обмотка 4, яка живиться постійним або перемінним струмом. Запропонований пристрій працює таким чином: при наявності струму в обмотці 4 створюється магнітне поле в міжполюсному просторі і під дією пондеромоторних сил відбувається вилучення ФМТ із зернової суміші. ФМТ притягуються до магнітопроводу 1 І при накопичуванні зчищаються немагнітною лопаткою Однак, за рахунок неоднорідності магнітопроводу 1, набраного з пластин, що чергуються (феромагнітних 2 ІЗ ЛИСТІВ електротехнічної сталі І немагнітних 3, наприклад, із гуми або текстоліту), при одному й тому ж струмі (а то й меншому) топографія магнітного поля в робочій зоні буде незмінною. 1113 L! -• • ні• х X -6Ш; ЕГК ТП у 11 —о — О — ФІГ. 1 Фіг. 2 .Г-'MVi "і''-'"' Тираж 50 екз. Відкрите акціонерне товариство «Патент» . Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 ./ „ :i
