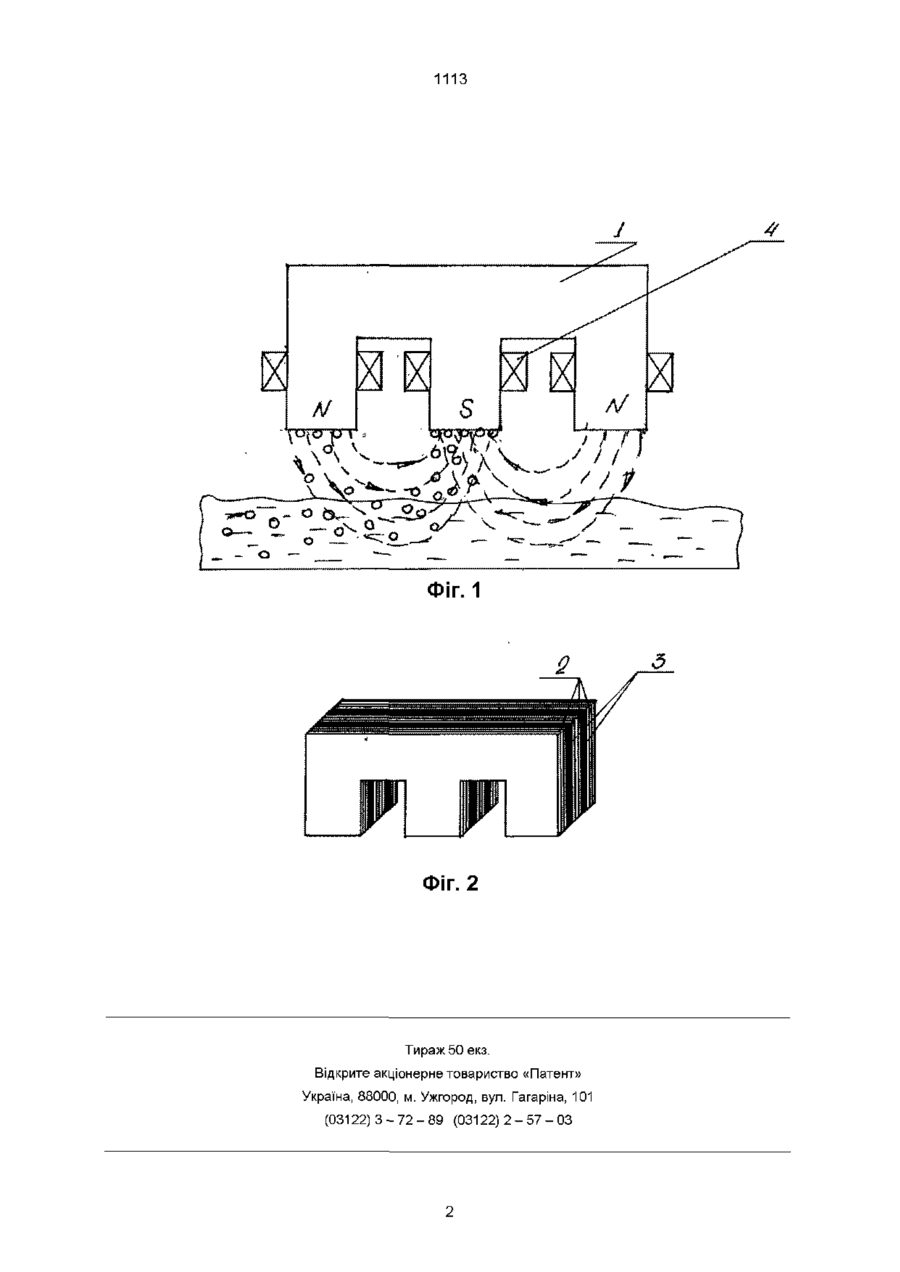

1 Електромагнітний сепаратор, який містить електромагнітну систему, що складається з об мотки постійного або перемінного струму, магнітопроводу, який відрізняється тим, що пластини магнітопроводу із електротехнічної сталі зібрані поперемінно з пластинами із діелектричного матеріалу 2 Електромагнітний сепаратор за п 1, який відрізняється тим, що ЗОВНІШНІ пластини встановлюються тільки з феромагнітного матеріалу Корисна модель належить до галузі сільського господарства, призначена для очищення сипучих матеріалів, наприклад зерна і зернових сумішей, які використовуються в кормоприготуванні та харчових галузях народного господарства, від феромагнітних тіл ВІДОМІ конструкції електромагнітних сепараторів для вилучення феромагнітних тіл (ФМТ) із сипучих матеріалів містять систему електромагнітів, встановлених в різних зонах матеріалу, що транспортується (АС СССР № 1260025 МПК В 03С1/02, 1986) Недоліком відомих конструкцій є значні капітальні та експлуатаційні витрати через велику металомісткість та енергомісткість Найбільш близьким технічним рішенням, вибраним як прототип, є електромагнітний сепаратор, який містить електромагнітну систему, що складається з магнітопроводу (виконаний з Ш-подібних пластин електротехнічної сталі з лаковою ІЗОЛЯЦІЄЮ між пластинами) та обмотки для постійного й перемінного струму (виконана з мідного дроту) (Ермолин Н П Расчет трансформаторов малой мощности - М Энергия, 1969 -192с) Однак цей пристрій має більшу металомісткість та значне споживання електроенергії В основу корисної моделі поставлене завдання удосконалення електромагнітного сепаратора, в магнітопроводі якого використовуються пластини із немагнітного матеріалу, наприклад, гуми, текстоліту або гетенакса, розташовані поперемінно з пластинами із електротехнічної сталі Та Таким чином, використання електромагнітного сепаратора такої конструкції задовольнить необхідні вимоги технологічного процесу, знизить ВІДПОВІДНО металовитрати і споживання електричної енергії, а також застосування запропонованої конструкції магнгтопроводу 1 електромагнітного сепаратора дозволить знизити капіталовитрати на 40 % (у зниженні металомісткості та енергомісткості) зі збільшенням якості сепарації зернових сумішей На фіг 1 зображена технологічна схема вилучення ФМТ із сипучого матеріалу На фіг 2 представлена конструктивна схема магнітопроводу кож ВІДПОВІДНО до корисної моделі ЗОВНІШНІ плас тини встановлюються тільки з електротехнічної сталі Зоя Електромагнітний сепаратор складається із секційного магнгтопроводу 1, зібраного з Ш-подібних пластин 2 електротехнічної сталі і "баластних" Ш-подібних немагнітних пластин 3, в пазах магнітопроводу встановлена та закріплена обмотка 4, яка живиться постійним або перемінним струмом Запропонований пристрій працює таким чином при наявності струму в обмотці 4 створюється магнітне поле в міжполюсному просторі і під дією пондеромоторних сил відбувається вилучення ФМТ із зернової суміші ФМТ притягуються до магнітопроводу 1 і при накопичуванні зчищаються немагнітною лопаткою Однак, за рахунок неоднорідності магнгтопроводу 1, набраного з пластин, що чергуються (феромагнітних 2 із листів електротехнічної сталі і немагнітних 3, наприклад, із гуми або текстоліту), при одному й тому ж струмі (а то й меншому) топографія магнітного поля в робочій зоні буде незмінною 1113 у О—• ФІГ. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
