Тренажер для профілактики і лікування опорно-рухового апарату

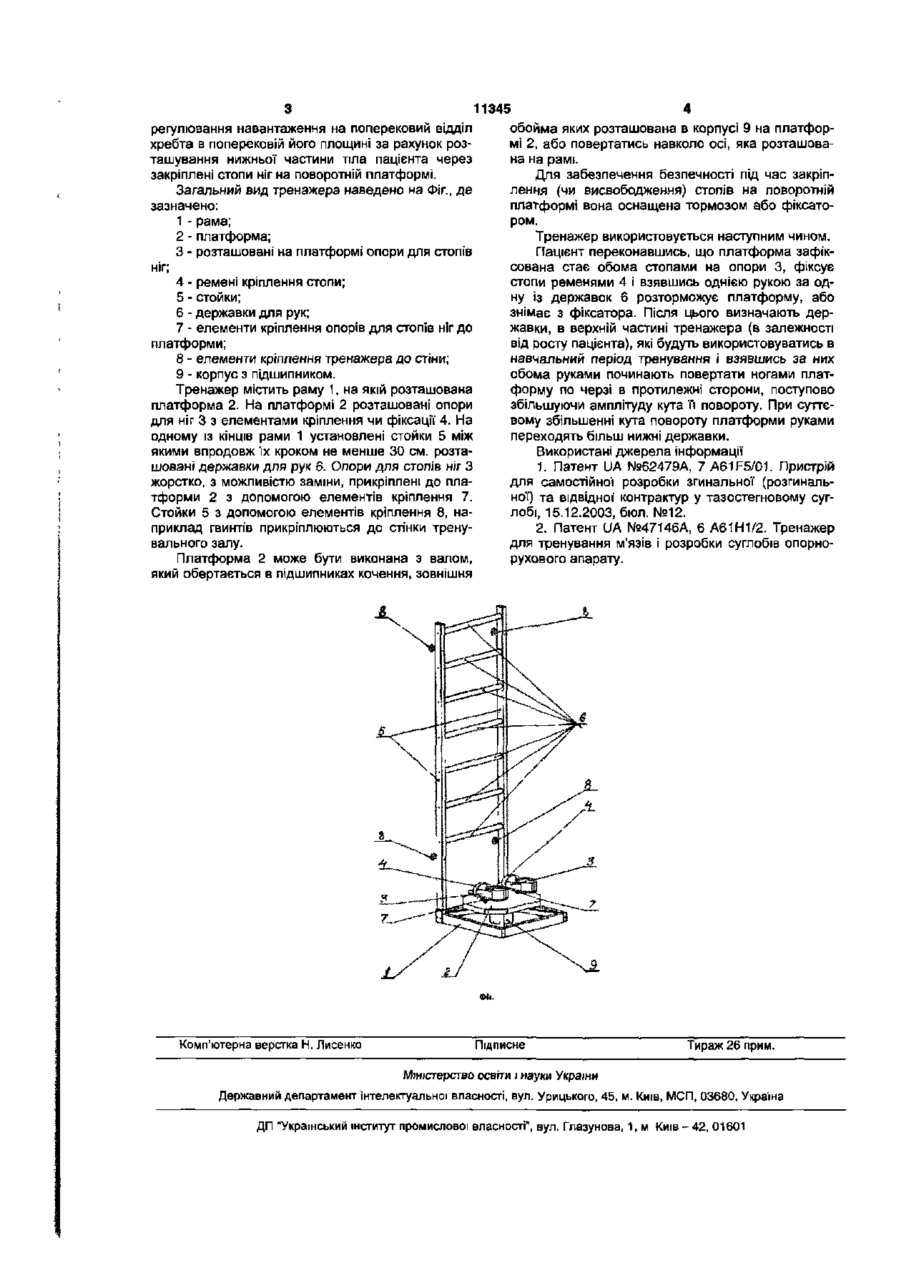

1. Тренажер для профілактики і лікування опорно-рухового апарату, що містить раму і опори для стопів ніг, який відрізняється тим, що на рамі розташована в горизонтальній площині платформа, на якій зверху жорстко прикріплені дві опори для стоп ніг з елементами фіксації стоп, наприклад у вигляді ременів, а на одному із кінців рами установлені стояки з державками для рук. 2. Тренажер за п. 1, який відрізняється тим, що державки для рук виконані у вигляді розташованих на стояку чи між стояками валиків, розміщених по висоті стояків з кроком не більше 30см. Корисна модель відноситься до медицини, зокрема до ортопедії і неврології та спорту, являє собою пристрій механотерапії і може бути використана для консервативного лікування клінічних проявів остеохондрозу поперекового відділу хребта, інших суглобів опорно-рухового апарата та у спортивно-оздоровчих установах. Відомим являється пристрій для самостійної розробки згинальної (розгинальної) та відновної контрактур у тазостегновому суглобі [1]. Пристрій містить прикріплені до ВІДПОВІДНИХ гільз таза та стегна шини, які шарнірно з'єднані між собою та фіксатор їхнього взаємного положення. Пристрій дозволяє хворому самостійно не прибігаючи за допомогою до медичного працівника тренуватися тільки при розробці згинальнорозгинальної та відновної конрактур тазостегнового суглоба, що являється недоліком цього пристрою. Вирішити більш широкий діапазон задач дозволяє прийнятий нами за прототип тренажер для тренування м'язів І розробки суглобів опорнорухового апарату [2]. Він містить раму, розташовану на ній станину з руховими горизонтальними осями, на яких закріплені опори для стопів ніг - педалі. Шляхом позачергового натискування стопами ніг на педалі пристрій дозволяє проводити тренування м'язів, розтяжку сухожиль і розробку суглобів опорно-рухового апарата. Таким чином використання цього тренажера забезпечує більш широке охоплення груп м'язів І суглобів у період тренування та значно сприяє відновленню рухових функцій людини, наприклад у процесі реабілітації. Але через обмеженість рухів поперекового відділу хребта при використанні цього тренажера не дозволяє в повній мірі проводити тренування і розробку цієї частини хребта. Усунення цього недоліку і являється основною задачею пропонуємо1! корисної моделі тренажера. Вирішення цієї задачі досягається тим, що у відомому тренажері для профілактики і лікування опорно-рухового апарата, що містить раму і опори для стопів ніг згідно з запропонованим рішенням на рамі розташована з можливістю повороту чи обертання в горизонтальній площині платформа, на якій зверху жорстко закріплені дві опори для стоп ніг з елементами кріплення (фіксації) стопи, наприклад, у вигляді ременів, а на одному із КІНЦІВ рами установлені стойки з державками для рук, причому останні виконані у вигляді розташованих на стойці чи між стойками валиків, розміщених по висоті стоєк з кроком не більше 30см. В якості стоєк з державками для рук може бути використана так звана "Шведська стінка". Опори для стопів ніг з елементами кріплення жорстко закріплені в центральній частині платформи таким чином, що кожна із них розташована на однаковій відстані від осі її повороту і можуть бути виконані у вигляді сандалів з можливістю їх заміни. Технічним результатом, який досягається запропонованим рішенням являється забезпечення можливості збільшення діапазону і спрощення со 11345 регулювання навантаження на поперековий ВІДДІЛ хребта в поперековій його площині за рахунок розташування нижньої частини тіла пацієнта через закріплені стопи ніг на поворотній платформі. Загальний вид тренажера наведено на Фіг., де зазначено: 1 - рама; 2 - платформа; 3 - розташовані на платформі опори для стопів ніг; 4 - ремені кріплення стопи; 5 - стойки; 6 - державки для рук; 7 - елементи кріплення опорів для стопів ніг до платформи; 8 - елементи кріплення тренажера до стіни; 9 - корпус з підшипником. Тренажер містить раму 1, на якій розташована платформа 2. На платформі 2 розташовані опори для ніг 3 з елементами кріплення чи фіксації 4. На одному із кінців рами 1 установлені стойки 5 між якими впродовж їх кроком не менше ЗО см. розташовані державки для рук 6. Опори для стопів ніг З жорстко, з можливістю заміни, прикріплені до платформи 2 з допомогою елементів кріплення 7. Стойки 5 з допомогою елементів кріплення 8, наприклад гвинтів прикріплюються до стінки тренувального залу. Платформа 2 може бути виконана з валом, який обертається в підшипниках кочення, зовнішня Комп'ютерна верстка Н. Лисенко обойма яких розташована в корпусі 9 на платформі 2, або повертатись навколо осі, яка розташована на рамі. Для забезпечення безпечності під час закріплення (чи висвободження) стопів на поворотній платформі вона оснащена тормозом або фіксатором. Тренажер використовується наступним чином. Пацієнт переконавшись, що платформа зафіксована стає обома стопами на опори 3, фіксує стопи ременями 4 і взявшись однією рукою за одну Із державок 6 розторможує платформу, або знімає з фіксатора. Після цього визначають державки, в верхній частині тренажера (в залежності від росту пацієнта), які будуть використовуватись в навчальний період тренування і взявшись за них обома руками починають повертати ногами платформу по черзі в протилежні сторони, поступово збільшуючи амплітуду кута її повороту. При суттєвому збільшенні кута повороту платформи руками переходять більш нижні державки. Використані джерела інформації 1. Патент UA №Є2479А, 7 A61F5/01. Пристрій для самостійної розробки згинальної (розгинальної) та відвідної контрактур у тазостегновому суглобі, 15.12.2003, бюл. №12. 2. Патент UA №47146А, 6 А61Н1/2. Тренажер для тренування м'язів і розробки суглобів опорнорухового апарату. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
