Засіб пожежогасіння

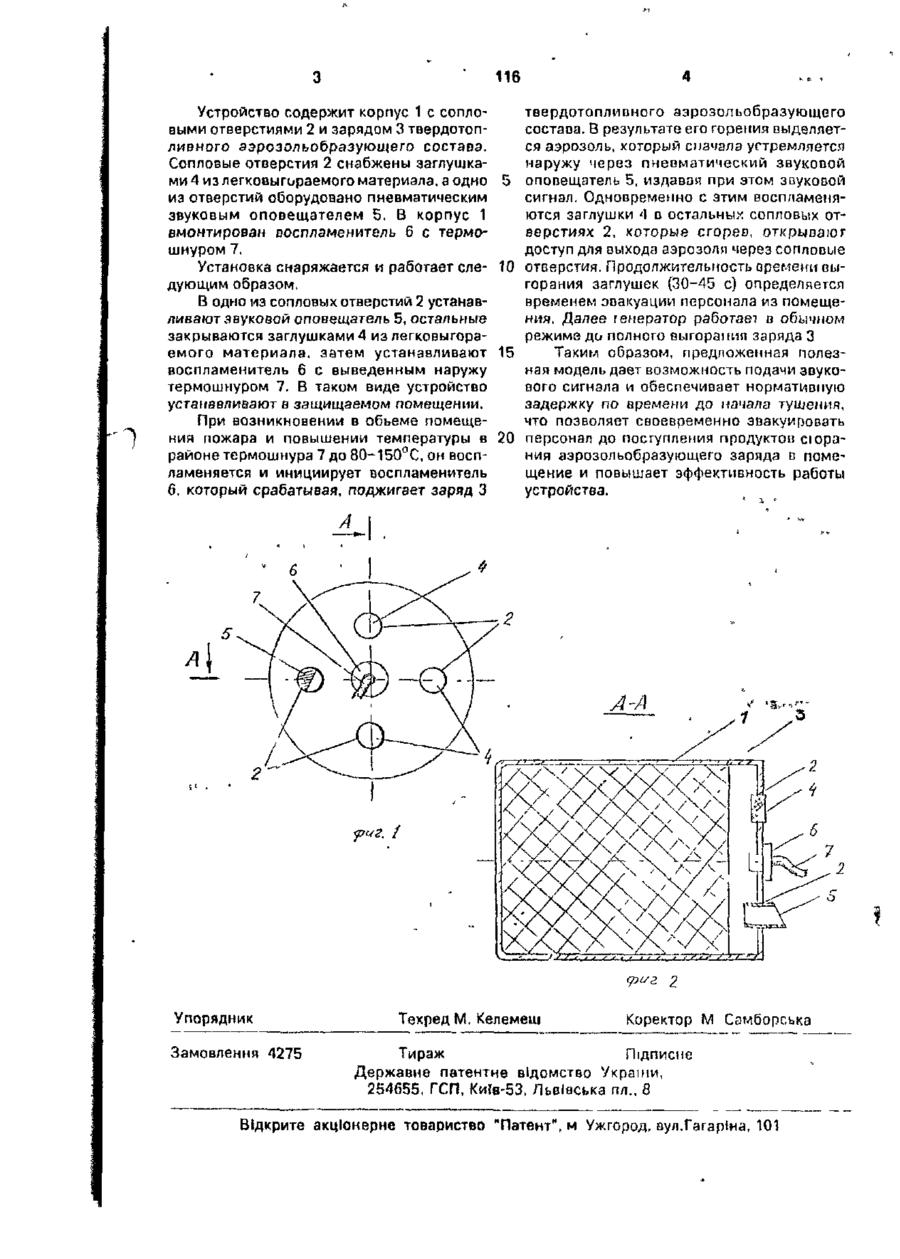

1. Средство пожаротушения, включающее корпус с сопловыми отверстиями, обо Полезная модель относится к противопожарной технике и предназначена для тушения пожаров классов А и В в закрытых герметичных или условно герметичных малогабаритных помещениях с ограниченным пребыванием людей. Известно средство пожаротушения, включающее корпус с сопловыми отверстиями, оборудованными заглушками, и зарядом твердотопливного аэрозольобразующего состава, а также воспламенитель [1]. Такая конструкция имеет недостаток невозможность звукового оповещения при срабатывании системы объемного тушения. Это не позволяет осуществить своевременную эвакуацию персонала в соответствии с ГОСТ 12.3.046-91. "Установки пожаротушения автоматические", что в конечном итоге снижаит эффективность работы этого средства. Основной задачей заявляемой полезной модели является повышение эффективности работы, что обеспечивается возмож рудованными заглушками, и зарядом твердотопливного аэрозольобразующего состава, а также воспламенитель, о т л и ч а ю щ е е с я тем, что заглушки выполнены из легковыгораемого материала, а, по крайней мере, одно сопловое отверстие снабжено пневматическим звуковым оповещателем. 2. Средство по п . 1 , о т л и ч а ю щ е е с я тем, что заглушки выполнены с заданным временем выгорания. ностью выдачи звукового сигнала, извещающего персонал о пожаре, и наличием временной задержки между воспламенением термошнура и поступлением огнетушащего вещества в защищаемое помещение. Поставленная задача решается благодаря тому, что в средстве пожаротушения, включающем корпус с сопловыми отверстиями, оборудованными заглушками, и зарядам твердотопливного аэрозольобразующего состава, а также воспламенитель, заглушки выполнены из легковыгораемого материала, а, по крайней мере, одно сопловое отверстие снабжено пневматическим звуковым оповещателем. Кроме того, заглушки могут быть выполнены с заданным временем выгорания. Техническая сущность и принцип действия предложенного устройства поясняются чертежами. На фиг. 1 представлено заявляемое средство пожаротушения в разрезе; на „фиг. 2 - разрез А-А на фиг. 1. с > 116 1 Устройство содержит корпус 1 с сопловыми отверстиями 2 и зарядом 3 твердотопливного аэрозольобразующего состава. Сопловые отверстия 2 снабжены заглушками 4 из легковыгораемого материала, а одно 5 из отверстий оборудовано пневматическим звуковым оповещателем 5, В корпус 1 вмонтирован воспламенитель 6 с термошнуром 7. Установка снаряжается и работает сле- 10 дующим образом. В одно из сопловых отверстий 2 устанавливают звуковой оповещатель 5, остальные закрываются заглушками 4 из легковыгораемого материала, затем устанавливают 15 воспламенитель 6 с выведенным наружу термошнуром 7. В таком виде устройство устанавливают в защищаемом помещении. При возникновении в обьеме помещения пожара и повышении температуры в 20 районе термошнура 7 до 80-150°С, он воспламеняется и инициирует воспламенитель 6, который срабатывая, поджигает заряд 3 твердотопливного аэрозольобразующего состава. В результате его горения выделяется аэрозоль, который сначала угтремляется наружу через пневматический звукопой оповещатель 5, издавая при этом звуковой сигнал. Одновременно с этим воспламеняются заглушки 4 в остальных сопловых отверстиях 2, которые сгорев, открывают доступ для выхода аэрозоля через сопловые отверстия. Продолжительность времени выгорания заглушек (30-45 с) определяется временем эвакуации персонала из помещения. Далее генератор работает в обычном режиме до полного выгорания заряда 3 Таким образом, предложенная полезная модель дает возможность подачи звукового сигнала и обеспечивает нормативную задержку по времени до начала тушения, что позволяет своевременно эвакуировать персонал до поступления продуктов сюрания аэрозольобразующего заряда в помещение и повышает эффективность работы устройства. А I Упорядник Замовлення 4275 Техред М. Келемеш Коректор М Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиГв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород, аул.Гагаріна, 101
