Вібродавач з рідинним демпфіруванням

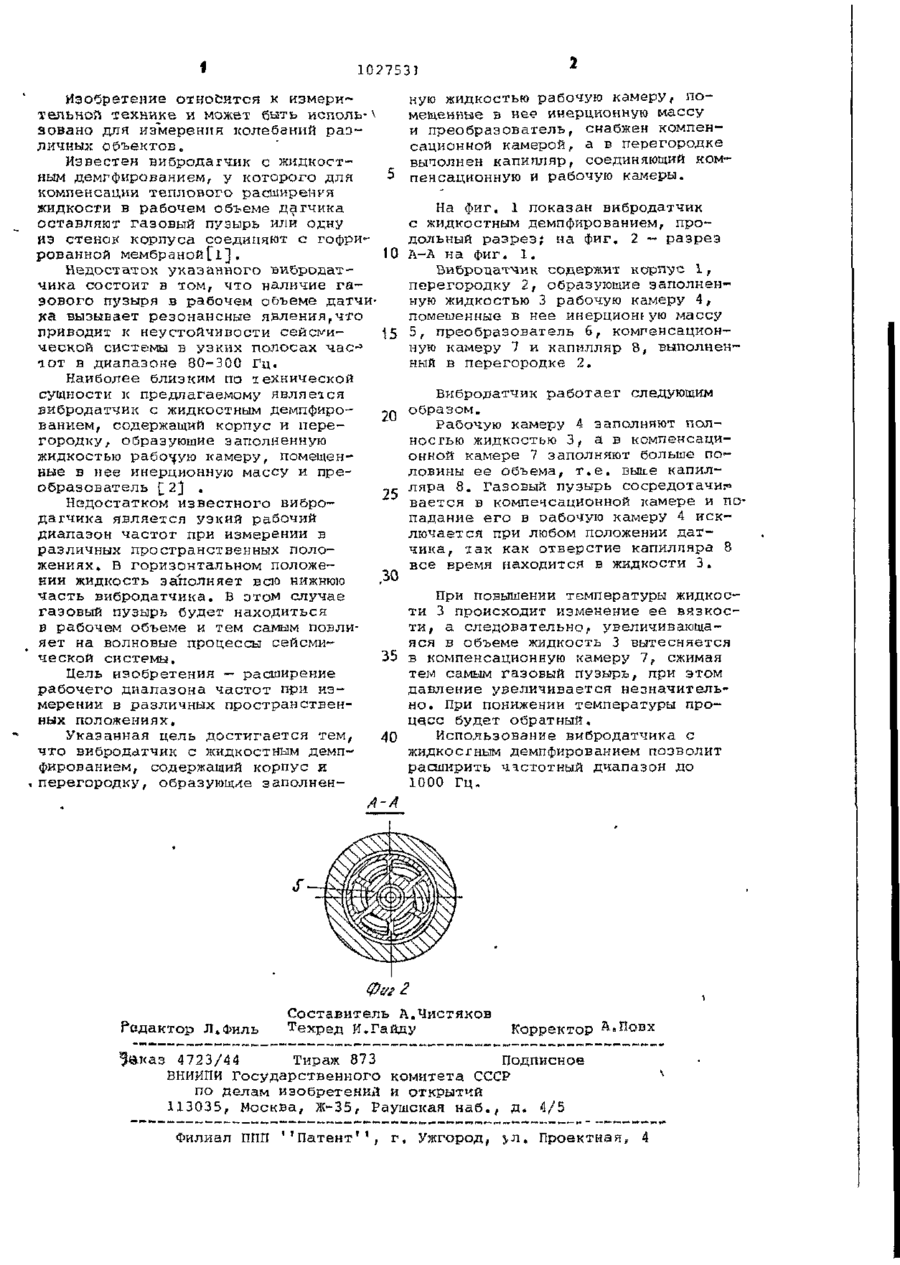

ВИБРОДЛТЧИК 'С ЖИДКОСТНЫМ ДЕМПФИРОВАНИЕМ, содержащий корпус и перегородку, образующие заполненную жидкостью рабочую камеру, помещенные в нее инерционную массу и преобразователь, о т л и ч а ю щ и йс я тем, что, с целью расширения ра«\ бочего диапазона частот при измерении в различных пространственных положениях, он снабжен ^компенсационной камерой, а в перегородке выполнен капилляр, соединяющий компенсационную и рабочую камеры. І О 1027531 Изобретение относится к измерительной технике и может быть исполь-v зовано для измерения колебаний различных объектов. Известен вибродагчик с жидкостным демпфированием, у которого для компенсации теплового расширения жидкости в рабочем объеме датчика оставляют газовый пузырь или одну из стенок корпуса соединяют с гофрированной мембраной[і]. 10 Недостаток указанного вибродатчика состоит в том, что наличие газового пузыря в рабочем объеме датчика вызывает резонансные явления,что приводит к неустойчивости сейсми15 3 ческой системы в узких полосах часа от в диапазоне 80-300 Гц. Наиболее близким по технической сущности к предлагаемому Я В Л Я Є Ї С Я вибродатчик с жидкостным демпфиро20 ванием, содержащий корпус и перегородку, образующие заполненную жидкостью рабочую камеру, помещенные в нее инерционную массу и преобразователь £2} . 25 Недостатком известного вибродагчика является узкий рабочий диапазон частот при измерении в различных пространственных положениях. В горизонтальном положении жидкость заполняет всю нижнюю часть вибродатчика. В этом случае газовый пузырь будет находиться в рабочем объеме и тем самым повлияет на волновые процессы сейсмической системы. 35 Цель изобретения — расширение рабочего диапазона частот при измерении в различных пространственных положениях. Указанная цель достигается тем, 40 что вибродатчик с жидкостным демпфированием, содержащий корпус и перегородку, образующее заполнен ную жидкостью рабочую камеру, помещенные в нее инерционную массу и преобразователь, снабжен компенсационной камерой, а в перегородке выполнен капилляр, соединяющий компенсационную и рабочую камеры. На фиг, 1 показан вибродатчик с жидкостным демпфированием, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1, Виброцатчик содержит корпус 1, перегородку 2, образующие заполненную жидкостью 3 рабочую камеру 4, помешенные в нее инерциошую массу 5, преобразователь б, компенсационную камеру 7 и капилляр 8, выполненный в перегородке 2. Вибродатчик работает следующим образом. Рабочую камеру 4 заполняют полностью жидкостью 3, а в компенсационной камере 7 заполняют больше половины ее объема, т.е. выще капилляра 8. Газовый пузырь сосредотачиг* вается в компенсационной камере и попадание его в оабочую камеру 4 исключается при любом положении датчика, так как отверстие капилляра 8 все время находится в жидкости 3. При повышении температуры жидкости 3 происходит изменение ее вязкости, а следовательно, увеличивающаяся в объеме жидкость 3 вытесняется в компенсационную камеру 7, сжимая тем самым газовый пузырь, при этом давление увеличивается незначительно. При понижении температуры процдсс будет обратный. Использование вибродатчика с жидкостным демпфированием позволит расширить частотный диапазон до 1000 Гц. А-А Редактор Л.филь Составитель А.Чистяков Техред И.Гайду Корректор 4723/44 Тираж 873 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., Д. Филиал ППП "Патент'', г, Ужгород, >л» Проектная, 4
